14. ΟΔΗΓΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ / ΣΥΝΔΕΣΗΣ ΚΑΛΩΔΙΩΝ

Transcript

1 14. ΟΔΗΓΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ / ΣΥΝΔΕΣΗΣ ΚΑΛΩΔΙΩΝ ΠΕΡΙΕΧΟΜΕΝΑ 1. Πριν ξεκινήσετε Περιεχόμενα συσκευασίας Γενικές προφυλάξεις Προφυλάξεις κατά την εγκατάσταση Προφυλάξεις κατά τη σύνδεση καλωδίων Καλωδίωση και συνδέσεις Εγχειρίδιο κεραίας τηλεόρασης αυτοκινήτου Πριν ξεκινήσετε 1. Αυτή η συσκευή προορίζεται αποκλειστικά για χρήση σε αυτοκίνητα με παροχή ρεύματος 12 V και αρνητική γείωση. 2. Διαβάστε προσεκτικά αυτές τις οδηγίες. 3. Βεβαιωθείτε ότι έχετε αποσυνδέσει τον ακροδέκτη «-» της μπαταρίας πριν ξεκινήσετε. Αυτό γίνεται για την αποφυγή βραχυκυκλωμάτων κατά την εγκατάσταση. (Εικόνα 1) 2. Περιεχόμενα συσκευασίας Κύρια μονάδα...1 Τηλεχειριστήριο...1 Μπαταρία (CR2025)...1 (Τοποθετημένη στο τηλεχειριστήριο) Καλώδιο IR...1 Κεραία τηλεόρασης...2 Καλώδιο τροφοδοσίας...1 Kαλώδιο επέκτασης...1 (Μπαταρία αυτοκινήτου) Εικόνα 1 Καλώδιο σύνδεσης(σύνδεσμος 10 ακίδων)...1 Καλώδιο σύνδεσης(rca)...1 Βραχίονες...2 Βίδες M Βίδα M3...4 Κάρτα εγγύησης...1 Εγχειρίδιο λειτουργίας και Εγχειρίδιο Γενικές προφυλάξεις 1. Μην ανοίξετε το περίβλημα. Στο εσωτερικό, δεν υπάρχουν εξαρτήματα που επιδέχονται επισκευή από το χρήστη. Αν σας πέσει κάτι στο εσωτερικό της μονάδας κατά την εγκατάσταση, συμβουλευτείτε τον αντιπρόσωπο ή εξουσιοδοτημένο κέντρο εξυπηρέτησης της Clarion. 2. Χρησιμοποιήστε ένα μαλακό, νωπό πανί για να καθαρίσετε το περίβλημα. Μην χρησιμοποιείτε ποτέ σκληρό ύφασμα, διαλυτικό, βενζίνη ή οινόπνευμα κ.λπ. Για δύσκολες ακαθαρσίες, ρίξτε λίγο κρύο ή χλιαρό νερό σε ένα μαλακό πανί και σκουπίστε απαλά τις ακαθαρσίες. 212 DTX502E

2 4. Προφυλάξεις κατά την εγκατάσταση 1. Πριν ξεκινήσετε, ετοιμάστε όλα τα απαραίτητα αντικείμενα για την εγκατάσταση της μονάδας προέλευσης. 2. Αν πρόκειται να πραγματοποιήσετε εργασίες στο αμάξωμα του αυτοκινήτου, όπως να ανοίξετε τρύπες, συμβουλευτείτε πρώτα την αντιπροσωπεία του αυτοκινήτου σας. 3. Για την εγκατάσταση, χρησιμοποιήστε τις βίδες που εσωκλείονται. Η χρήση άλλων βιδών μπορεί να προκαλέσει ζημιά. Σασί Chassis Σασί Chassis Max. 8 mm (M5 screw) Μέγ. 4 mm (βίδα M2,6) Ζημιά Damage 5. Προφυλάξεις κατά τη σύνδεση καλωδίων 1. Πριν από τη σύνδεση καλωδίων, πρέπει να απενεργοποιήσετε την τροφοδοσία. 2. Να είστε ιδιαίτερα προσεκτικοί όταν δρομολογείτε τα καλώδια. Κρατήστε τα μακριά από τον κινητήρα, την εξάτμιση κ.λπ. Η θερμότητα ίσως προκαλέσει βλάβη στα καλώδια. 3. Σε περίπτωση που η ασφάλεια καεί, ελέγξτε αν η σύνδεση των καλωδίων είναι σωστή. Αν καεί κάποια ασφάλεια, αντικαταστήστε τη με καινούργια της ίδιας ονομαστικής έντασης ρεύματος με την αρχική (ΑΣΦΑΛΕΙΑ 3A). 4. Για να αντικαταστήσετε την ασφάλεια, αφαιρέστε την παλιά ασφάλεια από το πίσω μέρος της μονάδας και τοποθετήστε την καινούργια. (Εικόνα 2) ΠΡΟΣΟΧΗ Μετά τη σύνδεση, στερεώστε το καλώδιο με κάποιο σφιγκτήρα ή με μονωτική ταινία για προστασία. Ασφαλειοθήκη Εικόνα 2 Ασφάλεια (ΑΣΦΑΛΕΙΑ 3A) Σημείωση: Υπάρχουν διάφοροι τύποι ασφαλειοθηκών. Μην αφήνετε την πλευρά της μπαταρίας να αγγίζει άλλα μεταλλικά μέρη. 6. Συνδέσεις καλωδίων Σημείωση: Πριν από την εγκατάσταση, πρέπει να αποσυνδέσετε το αρνητικό καλώδιο της μπαταρίας αυτοκινήτου. Καλώδιο IR Εγχειρίδιο Ελληνικά Διακόπτης επαναφοράς ΕΙΣΟΔΟΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ VIDEO OUT AUDIO OUT VISUAL IN Καλώδιο σύνδεσης (RCA) Audio/L Audio/R DTX502E 213

3 Σημείωση: Το DTX502E μπορεί να συνδεθεί με την κύρια μονάδα μέσω Kαλώδιο επέκτασης ή καλωδίου RCA. Όταν το DTX502E συνδέεται μέσω καλωδίου RCA, η λειτουργία της οθόνης αφής δεν είναι ενεργή. Ο χειρισμός του DTX502E είναι δυνατός μόνο μέσω τηλεχειριστηρίου. Όταν το DTX502E συνδέεται μέσω Kαλώδιο επέκτασης, μπορείτε να χρησιμοποιήσετε τον πίνακα ελέγχου με την οθόνη αφής στην κύρια μονάδα για να χειριστείτε το DTX502E. For NZ502E, VZ402E and VX402E Kαλώδιο επέκτασης Καλώδιο σύνδεσης ΜΟΝΑΔΑ AV POWER SUPPLY ΠΡΟΣ ΤΗ ΜΟΝΑΔΑ ANT IN Καλώδιο ρεύματος Γείωση Εξάρτημα +12V Κύρια τροφοδοσία +12 V Μαύρο GND Κόκκινο ACC Κίτρινο B+ Κεραία 1 Κεραία 2 Για άλλο μοντέλο (e.g. NX404E) Kαλώδιο επέκτασης Σύνδεσμος 10 ακίδων Καλώδιο σύνδεσης ΜΟΝΑΔΑ AV POWER SUPPLY ΠΡΟΣ ΤΗ ΜΟΝΑΔΑ ANT IN Καλώδιο ρεύματος Γείωση Εξάρτημα +12V Κύρια τροφοδοσία +12 V Μαύρο GND Κόκκινο ACC Κίτρινο B+ Κεραία 1 Κεραία DTX502E

4 7. Εγχειρίδιο κεραίας τηλεόρασης αυτοκινήτου Το στοιχείο της κεραίας βρίσκεται μεταξύ του διάφανου φιλμ και του διαχωριστικού Φιλμ κεραίας Διάφανο φιλμ (πάνω πλευρά: γαλάζιο) Τμήμα ενισχυτή Διαχωριστικό (κόκκινο) Διαχωριστικό (κάτω πλευρά: ροζ) Προειδοποίηση Η εγκατάσταση θα πρέπει να γίνεται σύμφωνα με τον κώδικα κυκλοφορίας της κάθε χώρας. Μην εγκαθιστάτε την κεραία σε σημείο που μπορεί να εμποδίζει τη λειτουργία του αερόσακου ή να παρεμβάλλεται στο οπτικό πεδίο του οδηγού. Εγκαταστήστε την κεραία στο εσωτερικό του αυτοκινήτου. Μην χρησιμοποιείτε το DTX502E με κομμένο το καλώδιο. Τα σύρματα ρεύματος στο εσωτερικό του καλωδίου μπορεί να είναι βραχυκυκλωμένα. Εγχειρίδιο Ελληνικά DTX502E 215

5 Σημειώσεις: 1. Σκουπίζετε τυχόν ρύπους από την επιφάνεια στερέωσης πριν εγκαταστήσετε την κεραία 2. Βάλτε διάφανη αυτοκόλλητη ταινία πάνω στο διαχωριστικό φιλμ του στοιχείου της κεραίας όπως φαίνεται στο σχέδιο, ώστε να μπορέσετε να το ξεκολλήσετε εύκολα μετά την εγκατάσταση # η εικόνα δείχνει την κάτω πλευρά 3. Επικόλληση τμήματος ενισχυτή α. Σκουπίστε καλά την περιοχή τοποθέτησης στο παρμπρίζ πριν την επικόλληση του τμήματος ενισχυτή β. Ξεκολλήστε προσεκτικά το διαχωριστή από τον ενισχυτή. γ. Κολλήστε καλά το τμήμα ενισχυτή στη θέση τοποθέτησης στο παρμπρίζ. 216 DTX502E

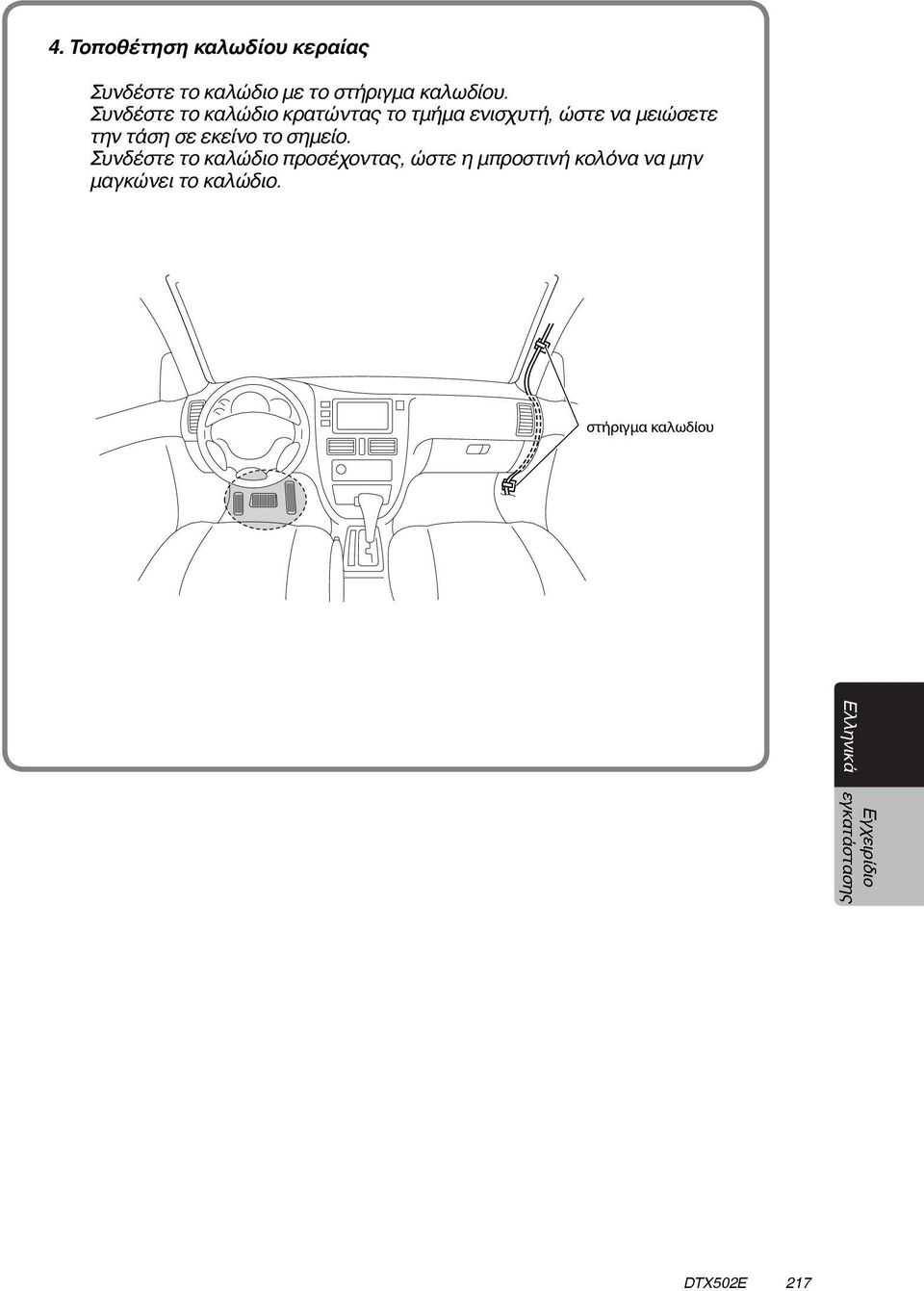

6 4. Τοποθέτηση καλωδίου κεραίας Συνδέστε το καλώδιο με το στήριγμα καλωδίου. Συνδέστε το καλώδιο κρατώντας το τμήμα ενισχυτή, ώστε να μειώσετε την τάση σε εκείνο το σημείο. Συνδέστε το καλώδιο προσέχοντας, ώστε η μπροστινή κολόνα να μην μαγκώνει το καλώδιο. στήριγμα καλωδίου Εγχειρίδιο Ελληνικά DTX502E 217

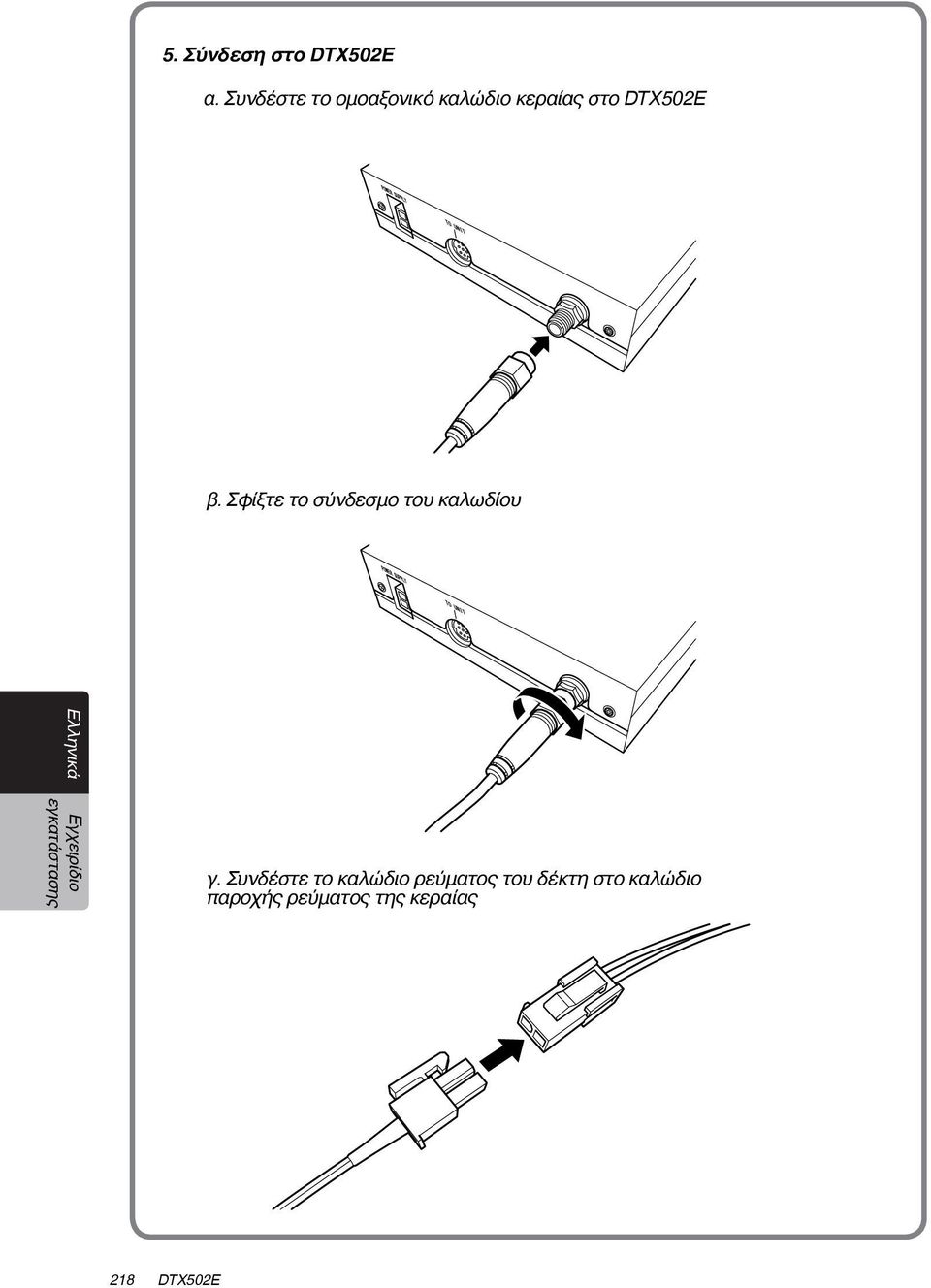

7 5. Σύνδεση στο DTX502E α. Συνδέστε το ομοαξονικό καλώδιο κεραίας στο DTX502E β. Σφίξτε το σύνδεσμο του καλωδίου γ. Συνδέστε το καλώδιο ρεύματος του δέκτη στο καλώδιο παροχής ρεύματος της κεραίας 218 DTX502E
