1 n0e-sport Project number: IEE/12/017/S Πακέτο Εργασίας 3 Παραδοτέο Κατευθυντήριες Γραμμές για τις Αθλητικές Εγκαταστάσεις Σχεδόν Μηδενικής Κατανάλωσης Ενέργειας Συντάκτες: Συγγραφείς: René Schepers (City of Eindhoven), NL Miriam Siciliano (AFE), IT Marta Giulia Baldi (AFE), IT Leo Strawbridge (City of Derry), UK Hugo Rodrigues (Areal), PT Ivan Veber (City of Vukovar), HR René Schepers (City of Eindhoven), NL Michel Gies (City of Eindhoven), NL Marios Petrakkas (CEA),CY Susanne Højholt (CLEAN), DK

2 1 Εισαγωγή... Errore. Il segnalibro non è definito. 2 Συνεργάτες στα πλαίσια του έργου Κατευθυντήριες Γραμμές για τις Αθλητκές Εγκαταστάσεις Σχεδόν Μηδενικής Κατανάλωσης Ενέργειας... 7 ΛΥΣΗ n.1: Ηλιακοί Συλλέκτες... 8 i. ΔΙΑΔΙΚΑΣΙΕΣ ΥΛΟΠΟΙΗΣΗΣ για Ηλιακους Συλλέκτες: μια βήμα προς βήμα προσέγγιση... 9 ΛΥΣΗ n.2: Ηλιακό θερμικό σύστημα παραγωγής ζεστού νερού i. ΔΙΑΔΙΚΑΣΙΕΣ ΥΛΟΠΟΙΗΣΗΣ για Ηλιακά θερμικά συστήματα παραγωγής ζεστού νερού ΛΥΣΗ n.3: Ανεμιστήρες Αποστρωματοποίησης i. ΔΙΑΔΙΚΑΣΙΕΣ ΥΛΟΠΟΙΗΣΗΣ για τους Ανεμιστήρες Αποστρωματοποίησης ΛΥΣΗ n.4: Καλύμματα Πισίνας i. ΔΙΑΔΙΚΑΣΙΕΣ ΥΛΟΠΟΙΗΣΗΣ για Καλύμματα Πισίνας ΛΥΣΗ n.5: Κατάρτιση των Δημοτικών Διαχειριστών Ενέργειας ii. ΔΙΑΔΙΚΑΣΙΕΣ ΥΛΟΠΟΙΗΣΗΣ για την Εκπαίδευση των Δημοτικών Διαχειριστών Ενέργειας ΛΥΣΗ n.6: Σύστημα Διαχείρισης Νερού αντι-λεγιονέλλας (DCW) i. ΔΙΑΔΙΚΑΣΙΕΣ ΥΛΟΠΟΙΗΣΗΣ για το DCW

3 1 Εισαγωγή Το n0e-sport ανοίγει το δρόμο προς τις Κατανάλωσης Ενέργειας, σχεδιάζοντας, αποδεικνύοντας και επεξηγώντας ένα ολοκληρωμένο πακέτο ανακαίνισης κτιρίων, νέων τεχνολογιών, μεθόδων εξοικονόμησης ενέργειας και ανανεώσιμων πηγών ενέργειας. Αυτό το ολοκληρωμένο πακέτο πρωτοβουλιών για τις κατευθύνεται προς ένα τύπο κτιρίων που κατατάσσονται ως ένας ιδιαίτερα υψηλός καταναλωτή. Οι δοκιμασμένες και τεκμηριωμένες λύσεις για τη χρήση της ενέργειας στις αθλητικές εγκαταστάσεις βοηθούν τους δημόσιους και ιδιωτικούς φορείς που εμπλέκονται στη διαχείριση και τη συντήρηση των κτιρίων αυτών. Σε όλη την Ευρώπη οι φορείς τις ενέργειας στερούνται ένα επαρκές πλαίσιο πολιτικής για την προώθηση της δημιουργίας αθλητικών εγκαταστάσεων σχεδόν μηδενικής κατανάλωσης αλλά και τους οικονομικούς πόρους ή κίνητρα για να το εφαρμόσουν. Επιπλέον, οι φορείς διαχείρισης των αθλητικών εγκαταστάσεων δεν είναι συχνά σε θέση να εφαρμόσουν τα προτεινόμενα μέτρα, δεδομένου ότι δεν διαθέτουν τις κατάλληλες γνώσεις και εμπειρία στον τομέα αυτό. Το n0e-sport θα: Αυξήσει τις γνώσεις και την ευαισθητοποίηση σχετικά με τις δυνατότητες για τις αθλητικές εγκαταστάσεις σχεδόν μηδενικής κατανάλωσης ενέργειας Προσφέρει πρακτικές και δοκιμασμένες λύσεις που ανοίγουν το δρόμο για τις αθλητικές εγκαταστάσεις σχεδόν μηδενικής κατανάλωσης ενέργειας σε διαφορετικές περιοχές, αναπτύσσοντας έτσι ένα ολοκληρωμένο πακέτο τεχνολογικών και μη τεχνολογικών λύσεων στον τομέα της ενεργειακής απόδοσης (ΕΑ) και στα συστήματα ανανεώσιμων πηγών ενέργειας (ΑΠΕ) Εφαρμόζει συστήματα για την παρακολούθηση και την αξιολόγηση των επιπτώσεων των λύσεων για τις αθλητικές εγκαταστάσεις σχεδόν μηδενικής κατανάλωσης Παρέχει μακροπρόθεσμες συστάσεις προς τους φορείς χάραξης πολιτικής για την ανάπτυξη των αθλητικών εγκαταστάσεων σχεδόν μηδενικής κατανάλωσης Προωθεί ένα πολύ-επίπεδο αποτέλεσμα και θα υιοθέτει το ολοκληρωμένο πακέτο από την ανακοίνωση των αποτελεσμάτων του έργου. Η μεθοδολογία n0e-sport μπορεί να συνοψιστεί ως εξής: Συγκριτική ανάλυση σχετικά με τη χρήση της ενέργειας και την κατανάλωση στις αθλητικές εγκαταστάσεις σε όλη την ΕΕ και στις λύσεις για αθλητικές εγκαταστάσεις NZE, συμπεριλαμβανομένων των οργανωτικών / διαχειριστικών / τεχνολογικών λύσεων, λύσεων συμπεριφοράς και λύσεων για τις ανανεώσιμες μορφές ενέργειας 7 ολοκληρωμένα πακέτα πρωτοβουλιών για τη δημιουργία αθλητικών εγκαταστάσεων σχεδόν μηδενικής κατανάλωσης ενέργειας Πιλοτικές δράσεις σε 7 περιοχές σε τουλάχιστο 18 κτίρια 1 σετ Κατευθυντήριων Γραμμών για τις αθλητικές εγκαταστάσεις σχεδόν μηδενικής κατανάλωσης, με τις πολιτικές προτάσεις Μακροπρόθεσμα σχέδια για την ανάπτυξη των αθλητικών εγκαταστάσεων NZE στην ΕΕ Μια σειρά από συμμετοχικές εκδηλώσεις ανταλλαγών και επισκέψεων μελέτης και μια μεγάλη εκστρατεία επικοινωνίας 3

4 2 Συνεργάτες στα πλαίσια του έργου Το n0e-sport περιλαμβάνει 7 εταίρους από 7 χώρες, που έχουν όλες τις προσδιοριζόμενες αθλητικές εγκαταστάσεις ως βασικούς καταναλωτές ενέργειας: AFE Agenzia Fiorentina per l'energia Srl (Ιταλία), ως Συντονιστής του έργου, είναι υπεύθυνος για τις δραστηριότητες διαχείρισης και συντονισμού, καθώς και Επικοινωνίας και Διάδοσης. Το AFE ιδρύθηκε τον Οκτώβριο του 2000 στο πλαίσιο του προγράμματος SAVE II της ΕΕ ως ο οργανισμός διαχείρισης της ενέργειας σε ολόκληρη την επαρχία της Φλωρεντίας. Το AFE λειτουργεί ως ένας ολικός τοπικός ενεργειακός διαχειριστής μέσω των προγραμμάτων και των δράσεων για την προώθηση: διαχείριση της ζήτησης της ενέργειας, της ορθολογικής χρήσης της προώθησης της ενέργειας, της χρήσης των ανανεώσιμων πηγών ενέργειας; διάδοση των προϊόντων και τεχνολογιών για την περιβαλλοντική προστασία και διατήρηση; μέθοδοι για ενεργειακούς ελέγχους και την κατάρτιση του τεχνικού προσωπικού; τοπικές ενεργειακές απαιτήσεις και κινητικότητα. Στον τομέα των κτιρίων, το AFE λειτουργεί σύμφωνα με τη μέθοδο Climate House, το πιστοποιητικό Ενεργειακής Απόδοσης που προωθεί την υιοθέτηση των μεθόδων κατασκευής του κτιρίου που πληρούν τα κριτήρια της εξοικονόμησης ενέργειας και της προστασίας του περιβάλλοντος. Με τον τρόπο αυτό, το AFE υποστηρίζει τους δημόσιους και ιδιωτικούς φορείς για την κατασκευή και την ανακαίνιση των Αθλητικών Εγκαταστάσεων Σχεδόν Μηδενικής. Ο οργανισμός έχει εργαστεί σε μια σειρά οικοδομικών κανονισμών, οι οποίοι μπορούν να προσαρμοστούν σε αθλητικές εγκαταστάσεις. Το AFE έχει υπογράψει συμφωνία συνεργασίας με την Β-Side, μια εταιρεία που διαχειρίζεται τις πισίνες σε όλη τη Φλωρεντία, συμπεριλαμβανομένης μιας πισίνας που έχει συμμετάσχει στην πιλοτική δράση: Centro Polivalente San Marcellino. Το AFE εργάστηκε επίσης με το Τοπικό Συμβούλιο της Φλωρεντίας, ως ο κύριος ιδιοκτήτης και διαχειριστής των αθλητικών εγκαταστάσεων στην περιοχή, εξασφαλίζοντας νέους κανονισμούς για τους διαχειριστές αθλητικών εγκαταστάσεων, οι οποίοι πρέπει να παρουσιάσουν και να υλοποιήσουν τα μέτρα ενεργειακής απόδοσης για να τρέξουν τις αθλητικές εγκαταστάσεις του Δήμου. CLEAN (Δανία), είναι ο καθοδηγητής του Πακέτο Εργασίας WP2: Territorial Analysis and Comparative Exchange - Εδαφική Ανάλυση και Συγκριτική Ανταλλαγή. Δραστηριοποιείται από το 2006 (προηγουμένως σαν The Lean Energy Cluster), και δημιουργεί την καλύτερη προϋπόθεση για την ανάπτυξη ενεργειακά αποδοτικών τεχνολογιών και λύσεων, ενθαρρύνει την καινοτομία και την οικονομική ανάπτυξη σε αυτόν τον τομέα. Συγκεντρώνει τα ενδιαφερόμενα μέρη (επιχειρήσεις, ερευνητικά ιδρύματα, δημόσιες αρχές), τα οποία βλέπουν μια επιχειρηματική ευκαιρία για την ανάπτυξη, την κατασκευή και την πώληση των προϊόντων και υπηρεσιών που βασίζονται στις τεχνολογίες της ενεργειακής απόδοσης. Αυτό περιλαμβάνει όλο το φάσμα των δραστηριοτήτων, από την παραγωγή ενέργειας μέχρι την κατανάλωση ενέργειας. Όντας μια Innovation Cluster πρωτοβουλία που βασίζεται στις καθιερωμένες αρμοδιότητες των μελών στους τομείς της μηχατρονικής, των συστημάτων ενέργειας, της βιομηχανικής τεχνολογίας παραγωγής και της ανάπτυξης των επιχειρήσεων, εργάζονται για την προώθηση της ενεργειακής απόδοσης με βάση τη βιωσιμότητα σε όλη την αλυσίδα αξίας του συνόλου του ενεργειακού συστήματος. Στόχος του CLEAN είναι επομένως, η ανάπτυξη τεχνολογιών και λύσεων στους τομείς των ευφυών ενεργειακών συστημάτων και της ενεργειακής απόδοσης 4

5 AREAL - Regional Agency for Energy and Environment of Algarve (Πορτογαλία), είναι ένας μη κερδοσκοπικός οργανισμός αφιερωμένος στην προώθηση της ενεργειακής απόδοσης και της χρήσης ανανεώσιμων πηγών ενέργειας, υπέρ της Αειφόρου Ανάπτυξης στο Algarve. Η AREAL προϋποθέτει ένα κεντρικό στοιχείο για την εξασφάλιση της Regional Energy Innovation - Περιφερειακής Ενεργειακής Καινοτομίας, και την παροχή υπηρεσιών που υπερέχουν σε απόδοση και ποιότητα. Η AREAL προσφέρει στην περιοχή Algarve ένα ευρύ φάσμα τομέων παρέμβασης, όπου η εστίαση στη χρήση των Ανανεώσιμων Πηγών Ενέργειας και η επιβολή υψηλότερης απόδοσης δεν σταματά. Σε αυτή τη συνεργασία με τους τοπικούς εταίρους, και πάντα ανοιχτή στη διεθνή συνεργασία, η AREAL έχει πρόθεση να προωθήσει και να συμμετέχει σε δράσεις που οδηγούν σε μια πιο αποτελεσματική χρήση της ενέργειας και των ενεργειακών πόρων του Algarve, προκειμένου να ενθαρρυνθούν οι επενδύσεις σε έργα Ανανεώσιμων Πηγών Ενέργειας και η εισαγωγή νέων τεχνολογιών στον τομέα των περιφερειακών συστημάτων ενέργειας 5 Η πόλη του Αϊντχόβεν (Ολλανδία), είναι ο καθοδηγητής του WP3: Design and Development of Integrated Package and Guidelines - Σχεδιασμός και Ανάπτυξη Ολοκληρωμένου Πακέτου και των Κατευθυντήριων Γραμμών. Η πόλη του Αϊντχόβεν πρωτοπορεί στην τεχνολογία και στην αειφόρο ανάπτυξη. Ο σχεδιασμός, η καινοτομία και ο αθλητισμός είναι τα κύρια σημεία εστίασης για την πόλη. Το Αϊντχόβεν έχει αναλάβει μια σειρά από μέτρα για την αύξηση της ενεργειακής απόδοσης των κτιρίων και των περιοχών. Μέσα στην πόλη του Αϊντχόβεν, ο τομέας Αθλητισμός και Κίνηση (Sports and Movement) έχει το δικό του τμήμα ενέργειας, του οποίου το κύριο καθήκον είναι να παρακολουθεί και να μειώνει την κατανάλωση ενέργειας σε αθλητικές εγκαταστάσεις. Ο απώτερος στόχος είναι το Αϊντχόβεν να γίνει ενεργειακά ουδέτερο όσον αφορά τις αθλητικές εγκαταστάσεις. Ο αθλητισμός και η καινοτομία πάει μαζί στα τρία fieldlabs για τον καινοτόμο αθλητισμό που δραστηριοποιούνται στην πόλη. Ένα από αυτά το «InnoSportLab Sport en Beweeg!" εργάζεται στην δημιουργία καινοτομίας για την προώθηση του αθλητισμού και των αθλητικών εγκαταστάσεων για ψυχαγωγικά αθλήματα. Το InnoSportLabs είναι επίσης μέρος του Ολλανδικού ιδρύματος InnoSportNL Η πόλη του Vukovar (Κροατία), είναι ο ιδιοκτήτης των περισσότερων αθλητικών εγκαταστάσεων στην περιοχή και είναι χρηματοδότης ή συν-χρηματοδότης των τοπικών αθλητικών συλλόγων που χρησιμοποιούν αυτές τις αθλητικές εγκαταστάσεις. Υπάρχει επείγουσα ανάγκη να θεσπιστούν μέτρα για την ενεργειακή απόδοση και την ενοποιημένη μεθοδολογία παρακολούθησης της χρήσης της ενέργειας αυτών των εγκαταστάσεων. H πόλη του Vukovar έχει αναλάβει μια σειρά από έργα ενεργειακής απόδοσης και συνεργάζεται με τα διάφορα ενδιαφερόμενα μέρη στην πόλη, συμπεριλαμβανομένων των δημόσιων επιχειρήσεων για την παραγωγή, τη διανομή και την παροχή θερμικής ενέργειας και του Κοινοτικού Αθλητικού Συλλόγου της πόλης, μια ομπρέλα που ενώνει όλες τις τοπικές αθλητικές ενώσεις Ενεργειακό Γραφείο Κυπρίων Πολιτών (Κύπρος), είναι ένας μη κερδοσκοπικός οργανισμός, που ιδρύθηκε για την προώθηση των ανανεώσιμων πηγών ενέργειας, την εξοικονόμηση ενέργειας, την ορθολογική χρήση της ενέργειας και των βιώσιμων μεταφορών. Η Ευρωπαϊκή Επιτροπή μέσω του προγράμματος Ευφυής Ενέργεια για την Ευρώπη και η Ένωση Κοινοτήτων Κύπρου υποστήριξε την ίδρυση και λειτουργία του Ενεργειακό Γραφείο Κυπρίων Πολιτών. Στο διοικητικό συμβούλιο εκπροσωπούνται 6 βασικές ομάδες συμπεριλαμβανομένων τοπικών αρχών, ενώσεις καταναλωτών, περιβαλλοντικά ιδρύματα, επαγγελματικές ενώσεις, εμπειρογνώμονες ενέργειας

6 από τον ακαδημαϊκό και τον ερευνητικό τομέα. Οι κύριοι στόχοι του οργανισμού είναι να συμβάλει στην επίτευξη της αειφόρου ανάπτυξης, λαμβάνοντας υπόψη τη στρατηγική της Λισαβόνας και την ευρωπαϊκή στρατηγική για την αειφόρο ανάπτυξη και την ενεργειακή πολιτική της Ευρωπαϊκής Ένωσης, η οποία έχει ως στόχο την διασφάλιση του ενεργειακού εφοδιασμού, της ανταγωνιστικότητας, της βιωσιμότητας, της αντιμετώπιση της κλιματικής αλλαγής, της προώθησης των ανανεώσιμων πηγών ενέργειας, της εξοικονόμησης ενέργειας και της αποδοτικότητας και των αειφόρων μεταφορών 6 Derry City & Strabane District Council (Ηνωμένο Βασίλειο), καθοδηγεί το WP4: Πιλοτική φάση: Εφαρμογή και Παρακολούθηση - Pilot phase: Application and Monitoring. Το Συμβούλιο του Ντέρι Σίτι έχει εμπλακεί ενεργά στη μείωση της ενεργειακής του κατανάλωσης διορίζοντας ένα Διευθυντή Ενέργειας το 2006 και διαθέτει ένα συνεχές πρόγραμμα για την υλοποίηση των έργων ενεργειακής απόδοσης σε όλη την περιφέρεια του. Το DCC κατέχει και λειτουργεί όλα τα κέντρα αναψυχής της πόλης. Ο Διευθυντής Ενέργειας για το Συμβούλιο είναι υπεύθυνος για την μείωση της ενεργειακής κατανάλωσης του Συμβουλίου και, ως εκ τούτου, έχει άμεση εντολή να το πράξει σε όλα τα κτίρια του Συμβουλίου, συμπεριλαμβανομένων των αθλητικών εγκαταστάσεων. Το Συμβούλιο θα συνεργαστεί άμεσα με 3 αθλητικές εγκαταστάσεις (City Baths; Lisnagelvin Leisure Centre; Templemore Leisure Centre),τα οποία κατέχει και διαχειρίζεται. Το DCC έχει εκτεταμένη εμπειρία στην ενεργειακή απόδοση, τη διαχείριση των αθλητικών εγκαταστάσεων και τη χρηματοδότηση των δράσεων που σχετίζονται με τη μειωμένη κατανάλωση ενέργειας. Ο εταίρος χειρίζεται όλο το πρόγραμμα σε συνεργασία με τα μέλη των διαφόρων επιτροπών του Συμβουλίου που ασχολούνται με το περιβάλλον και τις υπηρεσίες.

7 3 Κατευθυντήριες Γραμμές για τις Αθλητικές Εγκαταστάσεις Σχεδόν Μηδενικής Το αποτέλεσμα των πιλοτικών δράσεων χρησιμοποιείται για να αναπτύξει ένα σύνολο κατευθυντήριων γραμμών. Αυτό το σύνολο χρησιμοποιείται για την επικοινωνία με τους βασικούς-φορείς και τις ομάδες στοχοποίησης. Οι εταίροι αναπτύσσουν μια σειρά από γενικές κατευθυντήριες γραμμές, που προετοιμάζονται ως ένα πρακτικό, εγχειρίδιο χρήσης, λεπτομερείς λύσεις που μπορούν να εφαρμοστούν σε διαφορετικές τυπολογίες αθλητικών εγκαταστάσεων. Οι κατευθυντήριες γραμμές οργανώνονται ως εξής: κάθε κεφάλαιο περιέχει ένα διαφορετικό παράδειγμα της προτεινόμενης λύσης, ανάλογα με την τυπολογία ir: τεχνική, παρακολούθηση, συμπεριφορά, κ.λπ. στοιχεία σχετικά με τις πιθανές μειώσεις στη χρήση ενέργειας (δηλαδή σε ποια ενεργειακή χρήση έχει δώσει λύση: Ηλεκτρική, φυσικό αέριο, νερό ή πολλαπλές, κ.λπ.) και τις δυνατότητες εξοικονόμησης κόστους που συνδέονται με την εφαρμογή της κάθε λύσης που παρέχεται. Οι πληροφορίες έχουν συγκεντρωθεί από τους εταίρους με βάση την εμπειρία τους στο πλαίσιο του έργου (δηλαδή οι προτεινόμενες λύσεις έχουν εγκατασταθεί / εφαρμοστεί σε μία ή περισσότερες από τις πιλοτικές αθλητικές εγκαταστάσεις) για κάθε λύση, οι τύποι των αθλητικών εγκαταστάσεων όπου μπορούν να εφαρμοστούν καθορίζεται T1: πισίνα T2: υπαίθριο χώρο (προσδιορίστε: ποδόσφαιρο, μπάσκετ, κ.λπ.) Τ3: εσωτερικό χώρο (προσδιορίστε: ποδόσφαιρο, μπάσκετ, κ.λπ.) T4: άλλο (οποιαδήποτε άλλη τυπολογία που αναλύθηκε στο πλαίσιο της πιλοτικής φάσης n0esport) για κάθε λύση, μια βήμα-προς-βήμα κατευθυντήρια γραμμή για τις διαδικασίες εφαρμογής επεξηγείται. 7

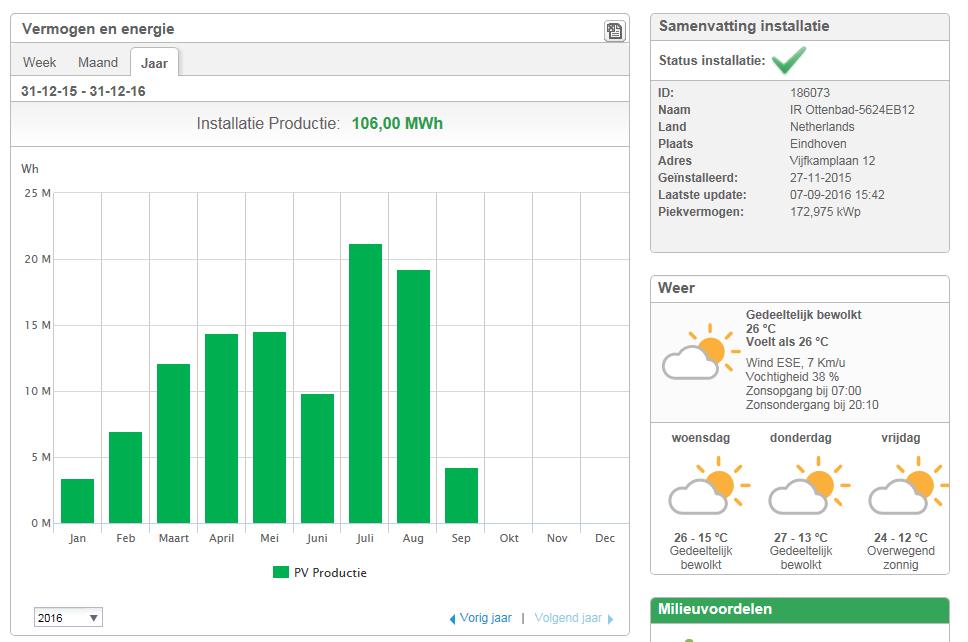

8 ΛΥΣΗ n.1: Ηλιακοί Συλλέκτες Τύπος Λύσης Τεχνική Λύση. Εγκατάσταση των φωτοβολταϊκών πάνελ στην οροφή της αθλητικής εγκατάστασης ir. Ottenbad για να μειώσει τη χρήση της ηλεκτρικής ενέργειας που έχει παραχθεί από ορυκτά καύσιμα. Η παραγωγή το 2016 θα είναι τουλάχιστον kwh! Εικόνα από την λύση που εγκαταστάθηκε στην οροφή της Πισίνας ir. Ottenbad (Αϊντχόβεν) Τύπος της αθλητικής εγκατάστασης T1: Πισίνα. Αυτό μπορεί επίσης να εφαρμοστεί για τις στέγες των Γυμναστηρίων ή άλλων κτιρίων με αθλητικές εγκαταστάσεις Ενδεχόμενες μειώσεις στη χρήση ενέργειας Περίπου kwh ετησίως στην ηλεκτρική ενέργεια με βιώσιμη προέλευση. 8

9 9 Ενδεχόμενη εξοικονόμηση κόστους & χρόνος αποπληρωμής του μέτρου Επένδυση: ,- Απαιτούμενος Προϋπολογισμός , - Κόστος Συντήρησης (αν υπάρχει) Η συντήρηση περιλαμβάνεται στον προϋπολογισμό. (τα φωτοβολταϊκά-πάνελ αγοράστηκαν συμπεριλαμβανομένων των υπηρεσιών συντήρησης) i. Μείωση κόστους και επιδότηση: περίπου , - (ετήσια, επιδότηση για 15 έτη) ΔΙΑΔΙΚΑΣΙΕΣ ΥΛΟΠΟΙΗΣΗΣ για Ηλιακούς Συλλέκτες: μια βήμα προς βήμα προσέγγιση 1. Αποδεικνύοντας την ενεργειακή απόδοση της αθλητικής εγκατάστασης Εγκατάσταση έξυπνων μετρητών για συνεχή παρακολούθηση της παραγωγής. 2. Πόροι για τη χρηματοδότηση της ανακαίνισης Δάνειο ύψους , - είναι απαραίτητο για την επένδυση. Ο προϋπολογισμός που απαιτείται κάθε χρόνο για την ποσότητα της ηλεκτρικής ενέργειας που παράγεται με τα φωτοβολταϊκά πάνελ μαζί με το ποσό της επιδότησης που χρησιμοποιείται για την αποπληρωμή του δανείου (περιλαμβανομένων των ετήσιων τόκων) για την επένδυση. Επιδότησης που ελήφθη από την εθνική κυβέρνηση ("SDE +").

10 Ο χρόνος αποπληρωμής είναι μικρότερος από την περίοδο επιδότησης (15 έτη) 3. Εφαρμογή ενεργειακά αποδοτικών λύσεων Η κατασκευή, όπως αναφέρεται ανωτέρω εφαρμόζεται πολύ καλή στην ολλανδική κατάσταση. Τώρα καλύπτουν επιπλέον αθλητικές εγκαταστάσεις με φωτοβολταϊκά πάνελ. Ελέγξτε εάν απαιτείται συντήρηση στην οροφή του κτιρίου και αν ναι, θα πρέπει να την κάνετε νωρίτερα και σε συνδυασμό με την εγκατάσταση φωτοβολταϊκών πάνελ. Το έργο αυτό είναι μια πραγματική επιτυχία. Έχει επαναληφθεί σε ακόμα 2 αθλητικές εγκαταστάσεις στο Sporting Hall genderbeemd και Sporting Hall Achtse Barrier ( kwh και kwh ετήσιας παραγωγής αντίστοιχα) Επίβλεψη Μια συνεργασία με ένα Τεχνολογικό Πανεπιστήμιο είχε κανονιστεί, με δύο εκπαιδευόμενους να διενεργούν τον ενεργειακό έλεγχο για την πισίνα. Επιπλέον, η εγκατάσταση έξυπνων μετρητών για συνεχή παρακολούθηση της παραγωγής συνιστάται ανεπιφύλακτα. Προσέξτε την εγγύηση των εσόδων!

11 ΛΥΣΗ n.2: Ηλιακό θερμικό σύστημα παραγωγής ζεστού νερού Τύπος Λύσης Η εγκατάσταση ενός ηλιακού θερμικού συστήματος παραγωγής ζεστού νερού για τις εσωτερικές ανάγκες θα ελαχιστοποιήσει τη χρήση ενός λέβητα για τις ανάγκες μιας αθλητικής εγκατάστασης. Αυτό επιτυγχάνεται με τη χρήση ηλιακών συλλεκτών υψηλής απόδοσης με επιλεκτική επίστρωση σε νότιο προσανατολισμό. Το μέγεθος των δεξαμενών θα ποικίλει ανάλογα με τον αριθμό των επισκεπτών, το ίδιο και η ζήτηση της εγκατάστασης για ζεστό νερό. Η κλίση και η έκταση των ηλιακών συλλεκτών θα εξαρτηθεί από τη θέση της εγκατάστασης, βεβαιωθείτε ότι αυτές οι δύο παράμετροι έχουν υπολογιστεί για να παρέχουν το μέγιστο δυναμικό της παραγωγής ζεστού νερού κατά τη θερινή περίοδο. Αυτή είναι μια λύση ανανεώσιμης πηγής ενέργειας που ουσιαστικά αποτελείται από: Ηλιακούς Συλλέκτες, Συσσωρευτή θερμότητας, Υδραυλικό κύκλωμα, Ομαδική κυκλοφορία, Κεντρικό Έλεγχο, Ενεργειακή υποστήριξη. Εικόνα της προτεινόμενης λύσης που έχει εγκατασταθεί στην πισίνα της Αγλαντζιάς (Ενεργειακό Γραφείο Κυπρίων Πολιτών) Εικόνα της προτεινόμενης λύσης που έχει εγκατασταθεί στο Δημοτικό 11

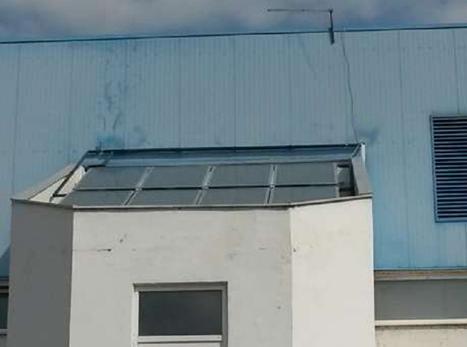

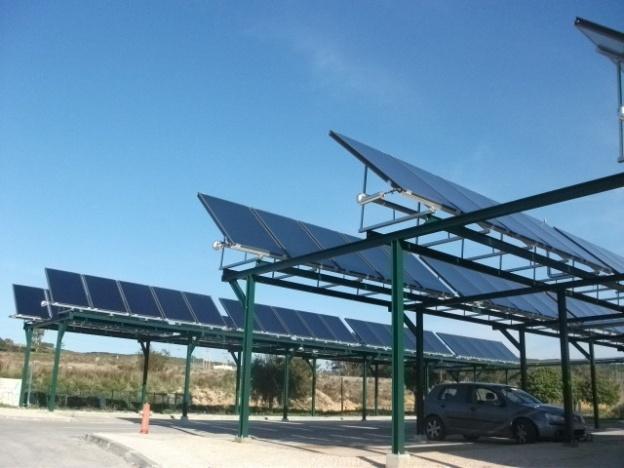

12 Κολυμβητήριο του Azulego (AREAL - Περιφερειακή Υπηρεσία για την Ενέργεια και το Περιβάλλον του Algarve) 12 Εικόνα της προτεινόμενης λύσης στο Αθλητικό Κέντρο Borovo Naselje (Vukovar) Τύπος της αθλητικής εγκατάστασης Η λύση μπορεί να εφαρμοστεί σε όλες τις αθλητικές εγκαταστάσεις. Όλες οι αθλητικές εγκαταστάσεις χρησιμοποιούν ζεστό νερό για οικιακήεσωτερική χρήση με μεγάλη ζήτηση στο ντους για νερό. Ενδεχόμενες μειώσεις στη χρήση ενέργειας Αυτός ο τύπος του ηλιακού συστήματος μειώνει την ανάγκη να χρησιμοποιήσετε ένα πρόσθετο μέσο θέρμανσης. Κατά συνέπεια, αυτή η μείωση επιτρέπει μια πτώση στην κατανάλωση φυσικού αερίου, πετρελαίου ή ηλεκτρικής ενέργειας, ανάλογα με το είδος των συμπληρωματικών συστημάτων που χρησιμοποιούνται. Λόγο των διακυμάνσεων παραγωγής ηλιακης θερμικής ενέργειας κατά την διάρκεια του χρόνου, υπάρχει η ανάγκη να συμπληρωθεί με ένα λέβητα για το υπόλοιπο κλάσμα. Κοιτάζοντας το κόστος λειτουργίας, θα ήταν σκόπιμη η χρήση μιας αντλίας θερμότητας ή ενός λέβητα βιομάζας. Ενδεχόμενη εξοικονόμηση κόστους & χρόνος αποπληρωμής του μέτρου Τα Ηλιακά συστήματα αποτελούν μια προτιμώμενη μορφή θέρμανσης ζεστού νερού χρήσης και ζεστού νερού για πισίνες. Η εφαρμογή αντιπροσωπεύει μία μείωση από 40% έως 70% του κόστους της ενέργειας. Πρόκειται για μια επένδυση, η οποία έχει ετήσιο λειτουργικό κόστος σχετικά χαμηλό, ιδίως σε σύγκριση με αυτές που χρησιμοποιούσαν συστήματα habitualamente (αντλίες θερμότητας, λέβητες αερίου ή πετρελαίου). Για παράδειγμα (με βάση την ανάλυση που έγινε για δύο εγκαταστάσεις πισίνων στην Κύπρο): το κόστος του μέτρου για ένα ηλιακό θερμικό σύστημα 80 m2, συμπεριλαμβανομένων των δεξαμενών αποθήκευσης των L είναι Η εξοικονόμηση πόρων από το υγραέριο που χρησιμοποιείται στην εγκατάσταση για την παραγωγή ζεστού νερού είναι 67%. Το υπόλοιπο 33% θα εξακολουθεί να παρέχεται από το λέβητα υγραερίου. Ο χρόνος αποπληρωμής του μέτρου είναι τα 5 χρόνια. Σε μια ανάλυση 15 χρόνων αναμένεται ότι τα κέρδη της εγκατάστασης από

13 το μέτρο θα ανέλθουν σε Απαιτούμενος Προϋπολογισμός Το κόστος του μέτρου αναμένεται να είναι κοντά στα 400/m2 εγκατεστημένων ηλιακών θερμικών συλλεκτών. Ένα επιπλέον κόστος αναμένεται για τους στατικούς υπολογισμούς για να προσδιοριστεί εάν το κτίριο μπορεί να αντέξει το βάρος της εγκατάστασης στην οροφή. Εναλλακτικά, εάν η εγκατάσταση επιλέγει να τοποθετήσει τους ηλιακούς συλλέκτες σε ειδικό χώρο (π.χ. να δημιουργήσει ένα σκεπαστό χώρο για τα αυτοκίνητα) το κόστος πιθανώς να αυξηθεί λόγω της επιπλέον κατασκευής που απαιτείται. Κόστος Συντήρησης (αν υπάρχει) Το σχετικό κόστος συντήρησης για το μέτρο αυτό περιλαμβάνει μόνο τον καθαρισμό των θερμικών ηλιακών πάνελ για να εξασφαλιστεί ότι η αποτελεσματικότητά τους παραμένει στα ίδια επίπεδα. Αυτό γίνεται μία ή δύο φορές το χρόνο, επιτρέποντας να αξιοποιηθεί στο έπακρο το σύστημα και να ελαχιστοποιηθεί ο αριθμός των απρόβλεπτων βλαβών που μπορεί να προκύψουν από την χρήση σε βάθος χρόνου. Το κύριο σημείο είναι ο έλεγχος της συγκέντρωσης ασβεστόλιθου και της αύξησης του μαγνησίου και η αντικατάστασή του εάν είναι απαραίτητο, προκειμένου να αποτραπεί η εξάπλωση της διάβρωση και σε άλλα στοιχεία του συστήματος. Το κόστος συντήρησης μπορεί να υπολογιστεί μεταξύ του 1% και 2% της επένδυσης i. ΔΙΑΔΙΚΑΣΙΕΣ ΥΛΟΠΟΙΗΣΗΣ για Ηλιακά Θερμικά Συστήματα Παραγωγής Ζεστού Νερού 1. Αποδεικνύοντας την ενεργειακή απόδοση της αθλητικής εγκατάστασης Ο έλεγχος της ενέργειας θα πρέπει να λάβει κατ αρχήν υπόψη τις ενεργειακές απαιτήσεις για την παραγωγή ζεστού νερού στην εγκατάσταση. Αυτό μπορεί να γίνει χρησιμοποιώντας τους λογαριασμούς των καυσίμων για το λέβητα που είναι σε χρήση και καθορισμό της kwh θερμικής ενέργειας που απαιτείται ανά έτος. Στην ιδανική περίπτωση, τα τριετή τιμολόγια θα πρέπει να χρησιμοποιηθούν προκειμένου να αποφευχθούν τυχόν παρατυπίες που προκαλούνται σε ένα συγκεκριμένο έτος. Η διαστασιολόγηση και προσομοίωση του ηλιακού θερμικού συστήματος θα πρέπει να γίνεται με τη χρήση της μεθόδου f-chart, θέτοντας ως προϋπόθεση την μεγιστοποίηση της παραγωγής ζεστού νερού κατά τους χειμερινούς μήνες, επιλέγοντας την κλίση και την κατεύθυνση των ηλιακών θερμικών συλλεκτών.

14 2. Πόροι για τη χρηματοδότηση της ανακαίνισης Οι τέσσερις διαφορετικοί πόροι που προτείνονται για τη χρηματοδότηση του μέτρου αυτού είναι: 1. Τα ίδια τα κεφάλαια του οργανισμού 2. Καθεστώς επιχορήγησης που παρέχεται από την κυβέρνηση για την ηλιακή θερμική ενέργεια 3. EPC από ESCO 4. Δημόσιος - Ιδιωτικός τομέας 5. Τραπεζικό δάνειο - από τράπεζες που προσφέρουν χαμηλότερες τιμές για έργα πρασίνου Εφαρμογή ενεργειακά αποδοτικών λύσεων Αυτή η λύση θα πρέπει να λαμβάνει υπόψη τη θέση των δεξαμενών και των ηλιακών συλλεκτών για να μειώσει την απόσταση των σωληνώσεων και ως εκ τούτου να μειώσει τις απώλειες λόγω του συστήματος μεταφοράς και διανομής. Εάν η εγκατάσταση έχει μία επίπεδη οροφή τότε οι συλλέκτες προτείνεται να βρίσκονται στην οροφή. Σε αυτήν την περίπτωση, η σταθερότητα της στέγης πρέπει να διασφαλιστεί με τη χρήση των στατικών υπολογισμών. 4. Επίβλεψη Προκειμένου να επαληθευτούν τα αποτελέσματα, η τιμολόγηση των καυσίμων που χρησιμοποιούνται από τον λέβητα θα πρέπει να συγκριθεί με τα προηγούμενα έτη. Για τα επόμενα χρόνια, στην παρακολούθηση των καυσίμων που χρησιμοποιούνται η καταγραφεί πρέπει να γίνεται σε θερμική ενέργεια kwh. Τα αποτελέσματα σε kwh θα πρέπει να αξιολογούνται στη συνέχεια με τη μέθοδο degree days, προκειμένου να εξασφαλιστεί ότι η διακύμανση της θερμοκρασίας των εποχών έχει ληφθεί υπόψη. Αυτό είναι πιο σημαντικό κατά την αξιολόγηση του συστήματος στα επόμενα χρόνια, καθώς the degree days μπορεί να καθορίζει τη χρήση του πρόσθετου λέβητα αν η εγκατάσταση εξακολουθεί να καλύπτει ορισμένες από τις απαιτήσεις με τη χρήση ενός λέβητα.

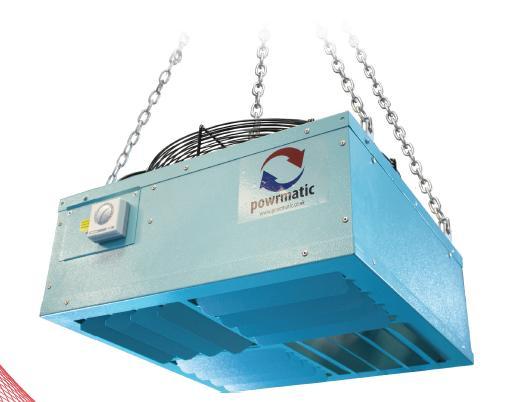

15 ΛΥΣΗ n.3: Ανεμιστήρες Αποστρωματοποίησης Τύπος Λύσης Τεχνική Λύση Οι Derry/Strabane έχουν εντοπίσει ότι αρκετές από τις Leisure εγκαταστάσεις τους, έχουν μεγάλες κλιματιστικές μονάδες για να παρέχουν θέρμανση του χώρου σε αθλητικές αίθουσες με πολύ υψηλή οροφή. Οι ανεμιστήρες αποστρωματοποίησης έχουν σχεδιαστεί ειδικά για να μειώσουν την κατανάλωση καυσίμου των συστημάτων θέρμανσης χώρου και ταυτόχρονα να βελτιώσουν το επίπεδο άνεσης. Λύση που έχει εγκατασταθεί σε 3 Leisure centres στη πόλη Derry & στο Περιφερειακό Συμβούλιο του Strabane: Templemore (Derry), Shantallow (Derry), Derg-Valley (Strabane) Τύπος της αθλητικής εγκατάστασης Ενδεχόμενες μειώσεις στη χρήση ενέργειας Η λύση μπορεί να εφαρμοστεί σε όλες τις αθλητικές εγκαταστάσεις Η λύση εξαλείφει τη διαστρωμάτωση μέσα σε ένα χώρο θέρμανσης. Οι ανεμιστήρες επίσης θα εξισώσουν τη θερμοκρασία, θα βελτιώσουν την άνεση, θα ελαχιστοποιήσουν την απώλεια θερμότητας και κατά συνέπεια θα μεγιστοποιήσουν την απόδοση του κτιρίου, και την απόδοση του συστήματος HVAC που χρησιμοποιείται. Ως εκτίμηση, υπάρχει συνήθως 35% εξοικονόμηση σχετικά με την ηλεκτρική κατανάλωση ενός συστήματος HVAC, όταν χρησιμοποιείται σε συνδυασμό με το σύστημα ανεμιστήρα αποστρωματοποίησης.

16 Ενδεχόμενη εξοικονόμηση κόστους & χρόνος αποπληρωμής του μέτρου Απαιτούμενος Προϋπολογισμός Κόστος Συντήρησης (αν υπάρχει) i. Το κόστος για την εγκατάσταση χωρίς το ΦΠΑ είναι 2345 εκτιμώμενη εξοικονόμηση 15% στον ετήσιο λογαριασμό κατανάλωσης: δηλαδή αν εφαρμοστεί στον ετήσιο λογαριασμό κατανάλωσης των θα δώσει αποπληρωμή δύο ετών Ένας προϋπολογισμός ύψους 8000 απαιτείται για την υλοποίηση αυτής της λύσης Θα απαιτείται ελάχιστο κόστος συντήρησης - ετήσια υπηρεσία και καθαρισμός των φίλτρων - εκτίμηση 300 ετησίως ΔΙΑΔΙΚΑΣΙΕΣ ΥΛΟΠΟΙΗΣΗΣ για Ανεμιστήρες Αποστρωματοποίησης 1. Αποδεικνύοντας την ενεργειακή απόδοση της αθλητικής εγκατάστασης Επιμέρους μέτρα θα πρέπει να αναπτυχθούν στο κύκλωμα HVAC πριν την εγκατάσταση των ανεμιστήρων. Τα HVAC που εξυπηρετούν τον εν λόγω χώρο θα πρέπει στη συνέχεια να αποσυνδεθούν για ένα χρονικό διάστημα πριν την εγκατάσταση των ανεμιστήρων αποστρωματοποίησης. Αυτό θα επιτρέψει να διενεργηθεί μια συγκριτική αξιολόγηση μετά την τοποθέτηση των ανεμιστήρων. Ένα Submeter θα πρέπει επίσης να τοποθετηθεί στο κύκλωμα αποκλειστικά για τους ίδιους τους ανεμιστήρες αποστρωματοποίησης, έτσι ώστε η πραγματική κατανάλωση των ανεμιστήρων να μπορεί να υπολογιστεί σε κάθε υπολογισμό της αποδοτικότητας που έχει γίνει. 2. Πόροι για τη χρηματοδότηση της ανακαίνισης Κεφάλαια της τοπικής αυτοδιοίκησης διατίθενται για αυτή τη λύση 3. Εφαρμογή ενεργειακά αποδοτικών λύσεων Είναι απαραίτητο ο προκαθορισμένος αριθμός των ανεμιστήρων να τοποθετηθεί σε κάθε χώρο θέρμανσης. Αυτό θα διασφαλίσει ότι οι περιοχές πρέπει να ελέγχονται πριν από κάθε εγκατάσταση που γίνεται έτσι ώστε οι απαιτήσεις των ανεμιστήρων να υπολογίζονται με βάση τις τιμές που θα είναι επαρκής για τον όγκο του αέρα που απαιτείται για να διανεμηθεί σε κάθε χώρο. 4. Επίβλεψη Μια web-based εφαρμογή Μ + Τ θα πρέπει να χρησιμοποιηθεί για την παρακολούθηση της κατανάλωσης σε οποιοδήποτε από τα submeters που χρησιμοποιούνται στο χώρο. 16

17 ΛΥΣΗ n.4: Καλύμματα Πισίνας Τύπος Λύσης Η τυπολογία της λύση είναι τεχνική. Κάλυμμα πισίνα σημαίνει την χρησιμοποίηση ενός πλαστικού φύλλου πάνω από το νερό, ώστε να μειωθούν οι απώλειες από εξάτμιση. 17 Υπάρχουν πολλοί τρόποι για να χρησιμοποιηθεί ένα κάλυμμα που έχει σχεδιαστεί ειδικά για τις πισίνες. Τα καλύμματα είναι κατασκευασμένα από ειδικά υλικά, UVstabilized polyethylene, polypropylene, ή vinyl. Μπορούν να είναι διαφανή ή αδιαφανή. Τα καλύμματα μπορούν ακόμη και να είναι ανοικτού ή σκούρου χρώματος. Ένα από τα χαμηλότερου κόστους καλύμματα που έχουν δημιουργηθεί ειδικά για τις πισίνες είναι το bubble cover. Τα Bubble covers είναι παρόμοια με το υλικό συσκευασίας με φυσαλίδες αέρα, εκτός από το ότι χρησιμοποιούν ένα παχύτερο πλαστικό και έχει αναστολείς UV. Τα Vinyl covers (καλύμματα βινυλίου) αποτελούνται από ένα βαρύτερο υλικό και έχουν μεγαλύτερο προσδόκιμο ζωής από ό, τι τα bubble covers. Μονωμένα καλύμματα βινυλίου είναι επίσης διαθέσιμα με ένα λεπτό στρώμα από εύκαμπτο μονωτικό σάντουιτς μεταξύ δύο στρωμάτων από βινύλιο. Οι εξωτερικές πισίνες κερδίζουν θερμότητα από τον ήλιο, απορροφώντας το 75% 85% της ηλιακής ενέργειας που προσκρούει στην επιφάνεια της πισίνας. Αυτή είναι μια σημαντική συμβολή στις ανάγκες θέρμανσης της πισίνας. Ένα κάλυμμα πισίνας θα μειώσει το κέρδος από την ηλιακή συμβολή σε κάποιο βαθμό, ανάλογα με τον τύπο που χρησιμοποιείτε. Ένα διαφανές bubble cover μπορεί να μειώσει την απορρόφηση της ηλιακής ενέργειας της πισίνας κατά 5% - 15%. Ένα εντελώς αδιαφανές κάλυμμα θα μειώσει κατά 20% - 40% την απορρόφηση. Θα πρέπει να

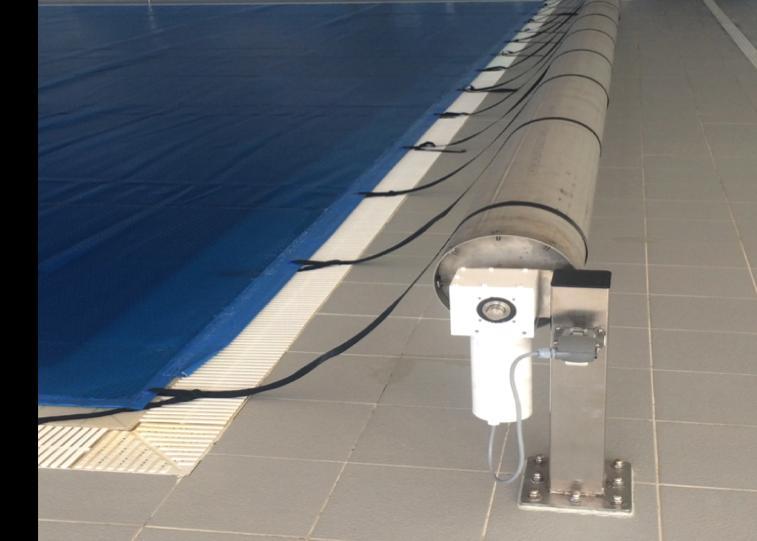

18 εξεταστεί το ενδεχόμενο αυτό κατά την επιλογή ενός καλύμματος πισίνας. Υπάρχουν πολλοί τύποι: χειροκίνητο, ημι-αυτόματο ή αυτόματο κάλυμμα πισίνας. Μπορείτε να τραβήξετε το κάλυμμα με το χέρι και να ανοίξει ή να κλείσει, να το διπλώσετε, και να το τοποθετήσετε κάπου όπου να μην εμποδίζει. Μπορείτε επίσης να αγοράσετε ένα κάλυμμα πισίνας «τύπου ρολό» για να βοηθήσει στην χειροκίνητη απομάκρυνση του καλύμματος της πισίνας. Το καρούλι, είναι συνήθως με ρόδες, και μπορεί να τοποθετηθεί κάπου όπου να μην ενοχλεί. Τα ημι-αυτόματα καλύμματα χρησιμοποιούν ένα σύστημα καρουλιού με κινητήρα. Χρησιμοποιούν ηλεκτρική ενέργεια για να διπλώνουν και να ξεδιπλώνουν το κάλυμμα, αλλά συνήθως χρειάζονται κάποιον να τραβάει το κάλυμμα όταν ξετυλίγεται, ή να καθοδηγεί το κάλυμμα πάνω στο καρούλι όταν τυλίγεται. Τα ημιαυτόματα καλύμματα μπορεί να είναι ενσωματωμένα στο κατάστρωμα της πισίνας, ή να χρησιμοποιούν καρούλια με ρόδες. Τα αυτόματα καλύμματα έχουν τοποθετημένους μόνιμους τροχούς που καλύπτουν αυτόματα την πισίνα με το πάτημα ενός κουμπιού. Είναι η πιο ακριβή επιλογή, αλλά είναι επίσης η πιο βολική. Μερικά καλύμματα πισίνας χωράνε μέσα σε κομμάτια κατά μήκος των πλευρών της πισίνας. Αυτό αποτρέπει οτιδήποτε ή οποιονδήποτε από το να εισέλθει στην πισίνα. Μπορούν ακόμη και να υποστηρίξουν το βάρος ενός αριθμού ατόμων. Αν η ευθύνη είναι μια ανησυχία, αυτή είναι μια καλή επιλογή για να ερευνήσετε. Μπορούν να λειτουργήσουν χειροκίνητα, ημι-αυτόματα ή αυτόματα. Τα καλύμματα ασφάλειας συνιστάται για δημόσιες πισίνες, και μπορεί να ζητηθούν από επιθεωρητές. Τύπος της αθλητικής εγκατάστασης Εικόνα της προτεινόμενης λύσης Η λύση είναι μόνο για εσωτερική ή εξωτερική πισίνα (Τ1). Οι πισίνες χάνουν ενέργεια με ποικίλους τρόπους, αλλά η εξάτμιση είναι μακράν η μεγαλύτερη πηγή της απώλειας ενέργειας. Η εξάτμιση από πισίνες αυξάνει με τον αριθμό των χρηστών και την ένταση της δράσης τους. Η αφαίρεση της εξατμιζόμενης υγρασίας (evaporated moisture), ώστε η υγρασία (humidity) να μην υπερβαίνει τα όρια ασφαλείας είναι ο ρόλος των συστημάτων εξαερισμού / αφύγρανσης. H ικανότητα του εξοπλισμού πρέπει να ταιριάζει με την εξάτμιση που συμβαίνει στη μέγιστη χωρητικότητα. Οι πισίνες, ωστόσο, σπάνια συναντούν μέγιστη χωρητικότητα και μάλιστα είναι κενές το μεγαλύτερο διάστημα του χρόνου. Για τον ακριβή προσδιορισμό της κατανάλωσης ενέργειας και τον σχεδιασμό αποτελεσματικών στρατηγικών ελέγχου, ο ρυθμός 18

19 Ενδεχόμενες μειώσεις στη χρήση ενέργειας Ενδεχόμενη εξοικονόμηση κόστους & χρόνος αποπληρωμής του μέτρου εξάτμισης σε ανάγκες μερικής πληρότητας πρέπει να υπολογιστεί. Ο ρυθμός εξάτμισης από μια πισίνα ποικίλει ανάλογα με τη θερμοκρασία της πισίνας, τη θερμοκρασία του αέρα και την υγρασία, και την ταχύτητα του ανέμου στην επιφάνεια της πισίνας (εξωτερική). Οι εσωτερικές πισίνες δεν επηρεάζονται από το περιβάλλον, αλλά εξακολουθούν να χάνουν πολλή ενέργεια από την εξάτμιση. Απαιτούν ακόμα και αερισμό του χώρου για τον έλεγχο της εσωτερικής υγρασίας που προκαλείται από το μεγάλο ποσό της εξάτμισης. Ο αεριζόμενος αέρας πρέπει επίσης να είναι συνεχόμενος, πράγμα το οποίο βάζει επιπρόσθετο κόστος στην ενέργεια. Τα καλύμματα σε εσωτερικές πισίνες, όχι μόνο μπορεί να μειώσουν την εξάτμιση και την ανάγκη να ανακυκλώνεται ο αέρας στους εσωτερικούς χώρους αλλά και την ανάγκη αντικατάστασης με μη επεξεργασμένο εξωτερικό αέρα. Μπορείτε επίσης να κλείσετε τους εξαεριστήρες, όταν μια εσωτερική πισίνα καλύπτεται, το οποίο εξοικονομεί ακόμη περισσότερη ενέργεια. Οι πιθανές μειώσεις μετά την εφαρμογή αυτού του μέτρου εξοικονόμησης ενέργειας είναι για το ζεστό νερό της πισίνας, που δεν μπορεί να εξατμιστεί, την ενέργεια για να διατηρηθεί σταθερή η θερμοκρασία του νερού της πισίνας και την ποσότητα των χημικών συστατικών που δεν μπορούν να εξατμιστούν. Έτσι, αν η πισίνα είναι κλειστή, η κατανάλωση νερού είναι μικρότερη, το χημικό συστατικό που χρησιμοποιείται είναι μικρότερο και η ενέργεια για το σύστημα θέρμανσης είναι μικρότερη. Τα καλύμματα πισίνας ελαχιστοποιούν την εξάτμιση από τις εξωτερικές και από τις εσωτερικές πισίνες. Καλύπτοντας μια πισίνα όταν δεν είναι σε χρήση είναι το πιο αποτελεσματικό μέσο για τη μείωση του κόστους θέρμανσης της πισίνας. Εξοικονόμηση του 50% - 70% είναι δυνατή. Εκτός από την λύση της εξοικονόμησης ενέργειας, τα καλύμματα πισίνας, επίσης, κάνουν τα εξής: Εξοικονομούν νερό, μειώνοντας την ποσότητα του make-up νερού που απαιτείται κατά 30% - 50% Μειώνουν την κατανάλωση των χημικών της πισίνας κατά 35% - 60% Μειώνουν το χρόνο καθαρισμού της πισίνα. Ο χρόνος αποπληρωμής είναι περίπου 1 χρόνος. Απαιτούμενος Προϋπολογισμός Κόστος Συντήρησης (αν υπάρχει) i. Περίπου ευρώ. Δεν υπάρχει κόστος συντήρησης. ΔΙΑΔΙΚΑΣΙΕΣ ΥΛΟΠΟΙΗΣΗΣ για Καλύμματα Πισίνας 1. Αποδεικνύοντας την ενεργειακή απόδοση της αθλητικής εγκατάστασης Η εφαρμογή των καλυμμάτων της πισίνας είναι εύκολη. Ο ενεργειακός έλεγχος πρέπει να περιλαμβάνει: την κατανάλωση νερού για την πισίνα, την κατανάλωση χημικών συστατικών, την απαιτούμενη 19

20 θερμότητα για την πισίνα, το ποσοστό πληρότητας. 2. Πόροι για τη χρηματοδότηση της ανακαίνισης Οι πηγές / προγράμματα χρηματοδότησης απαραίτητα για τη χρηματοδότηση αυτής της λύσης εξοικονόμησης ενέργειας είναι απλά. Η απλή ανάλυση, η μικρή τιμή και το σύντομο χρονικό διάστημα απόσβεσης μπορεί να εγγυηθούν ένα μικρό οικονομικό κίνδυνο. 3. Εφαρμογή ενεργειακά αποδοτικών λύσεων 20 Η κύρια πρόταση για να καταλάβουμε αν είναι δυνατή η εφαρμογή της λύσης αυτής είναι αν υπάρχει αρκετός χώρος για τα υλικά και τους τοποθετούμενους τροχούς. Η τελευταία γενιά του χειρωνακτικού καλύμματος της πισίνας έχει βελτιώσει την τεχνολογία της, ώστε να είναι εύκολη και γρήγορη η κάλυψη και η αποκάλυψη της πισίνας. 4. Επίβλεψη Τα μεγάλα εμπειρικά αποτελέσματα αξιολογούν τη σκοπιμότητα και την αποτελεσματικότητα αυτής της λύσης εξοικονόμησης ενέργειας. Η μέτρηση και η επαλήθευση της εξοικονόμησης ενέργειας και νερού είναι εύκολη. Πριν και μετά την εφαρμογή αυτής της λύσης, ο υπολογισμός του νερού εισόδου της πισίνας είναι απαραίτητος. Επίσης, η παρακολούθηση της ενέργειας για το σύστημα θέρμανσης, για το νερό και για τον αέρα της πισίνας, είναι απαραίτητη. Μπορούμε επίσης να παρακολουθήσουμε την ποσότητα της μάζας του χημικού συστατικού που εισέρχεται στο νερό της πισίνας και το % στο νερό.

21 ΛΥΣΗ n.5: Κατάρτιση των Δημοτικών Διαχειριστών Ενέργειας Τύπος Λύσης Τύπος της αθλητικής εγκατάστασης Ενδεχόμενες μειώσεις στη χρήση ενέργειας Ενδεχόμενη εξοικονόμηση κόστους & χρόνος αποπληρωμής του μέτρου Ο κύριος του στόχος είναι να ενθαρρύνει τους τεχνικούς που είναι υπεύθυνοι για τη διαχείριση των Πιλοτικών Αθλητικών Εγκαταστάσεων να συμμετάσχουν στην κατάρτιση των Δημοτικών Διαχειριστών Ενέργειας. Η κατάρτιση αυτή αποσκοπεί στην προώθηση της βελτίωσης της αποδοτικότητας της κατανάλωσης ηλεκτρικής ενέργειας σε εξοπλισμό και υπηρεσίες στη δημοτική διαχείριση μέσω της κατάρτισης των δημοτικών ενεργειακών διαχειριστών. Η ιδέα θα πραγματοποιηθεί εκπαιδεύοντας περίπου 25 ώρες τον καθένα, και προσπαθώντας να συμπεριλάβουν τους διευθυντές των αθλητικών εγκαταστάσεων της κάθε περιοχής. Εκπαίδευση που πραγματοποιήθηκε από την AREAL με τους τοπικούς φορείς και τους ενεργειακούς διαχειριστές των πιλοτικών εγκαταστάσεων Αυτό το είδος της λύσης θεωρείται ένα εγκάρσιο μέτρο, το οποίο μπορεί να προσφέρει την υψηλότερη επίπτωση όσον αφορά την αύξηση της ενεργειακής απόδοσης και κατά συνέπεια τα οικονομικά οφέλη. Η ανάπτυξή τους είναι κατάλληλη για μια μεγάλη σειρά από αθλητικές εγκαταστάσεις, όπως εσωτερικού και εξωτερικού τομέα, σύμφωνα με το είδος των εγκαταστάσεων που κάθε συμμετέχων τεχνικός διαχειρίζεται. Σε γενικές γραμμές, η εφαρμογή αυτού του είδους των λύσεων οδηγεί σε αποτελεσματική μείωση της κατανάλωσης ενέργειας, και συγκεκριμένα: ηλεκτρική ενέργεια, φυσικό αέριο ή προπάνιο, πετρέλαιο, βιομάζα και ακόμη και μια συνακόλουθη μείωση των εκπομπών CO2. Επιπλέον, μια μεγάλη ευαισθητοποίηση σχετικά με τη σημασία της διατήρησης του νερού μεταξύ των εργαζομένων επιτρέπει επίσης την εξοικονόμηση μιας σημαντικής ποσότητας νερού. Η λύση αυτή συμβάλλει σε μια πιο αποδοτική χρήση της ενέργειας με την προώθηση της αλλαγής συνηθειών και συμπεριφορών. Σύμφωνα με τις προεπιλεγμένες τιμές, αναμένεται ότι μια σωστή εκπαίδευση των Διαχειριστών Ενέργειας μπορεί να εξοικονόμηση μεταξύ 5% και 15% της ενέργειας που σήμερα σπαταλάτε λόγω κακής πρακτικής, είτε από υπαλλήλους των χρηστών του κτιρίου. 21

22 Απαιτούμενος Προϋπολογισμός Λαμβάνοντας υπόψη τις εργασίες που απαιτούνται για την ανάπτυξη αυτού του είδους της δραστηριότητας, είναι λογικό να θεωρηθεί ένα μέσο κόστος για κάθε 25 ώρες κατάρτισης. Κόστος Συντήρησης (αν υπάρχει) Δεν ισχύει. 22 ii. ΔΙΑΔΙΚΑΣΙΕΣ ΥΛΟΠΟΙΗΣΗΣ για την Εκπαίδευση των Δημοτικών Διαχειριστών Ενέργειας 1. Αποδεικνύοντας την ενεργειακή απόδοση της αθλητικής εγκατάστασης Η κατασκευή και η ανάπτυξη ενός κατάλληλου σχεδίου κατάρτισης για τους τεχνικούς που είναι υπεύθυνοι για τη διαχείριση και τη συντήρηση των αθλητικών εγκαταστάσεων, απαιτεί ένα πρώτο βήμα για να άρει τις πραγματικές ανάγκες κατάρτισης των εργαζομένων. Για το σκοπό αυτό, μέσα από μια συγκεκριμένη μορφή, θα πρέπει να ζητηθεί από κάθε εργαζόμενο να προσδιορίσει τα θέματα που θεωρούνται θεμελιώδη για να έχουν πιθανώς μια μεγαλύτερη συμβολή στην ενεργειακή απόδοση κατά την άσκηση των καθηκόντων τους. Αυτή η διάγνωση επιτρέπει να αναπτύξουν στρατηγικές για να καλύψουν τις ιδιαίτερες ανάγκες και τις προσδοκίες τους και να συμβάλει σε μια πιο ορθολογική χρήση της ενέργειας. 2. Πόροι για τη χρηματοδότηση της ανακαίνισης Οι λύσεις αυτού του τύπου είναι συνήθως χαμηλού κόστους επενδύσεις και αποτελούν έναν αποτελεσματικό τρόπο για την ενίσχυση της ενεργειακής απόδοσης στις αθλητικές εγκαταστάσεις. Με δεδομένη αυτή την πραγματικότητα, για τυποποιημένες επενδύσεις σε αυτόν τον τύπο πρωτοβουλίας η χρηματοδότηση θα γίνεται με ίδια κεφάλαια. 3. Εφαρμογή ενεργειακά αποδοτικών λύσεων Ο σχεδιασμός και η ανάπτυξη του σχεδίου εκπαίδευσης περιλαμβάνει την ανάπτυξη εκπαιδευτικού υλικού, ο ορισμός του χρονοδιαγράμματος της εκπαίδευσης και της ομάδας των εκπαιδευτών και τον προσδιορισμό των θέσεων όπου θα πραγματοποιηθούν οι ενέργειες κατάρτισης το ίδιο και οι τεχνικοί υποψήφιοι. 4. Επίβλεψη Οι εφαρμογές της διαδικασία παρακολούθησης αυτού του είδους της λύσης για τις αθλητικές εγκαταστάσεις θα πρέπει να ξεκινήσει με την αξιολόγηση της ενέργειας για τον προσδιορισμό της κατανάλωσης ενέργειας ανά τομέα. Στη συνέχεια, σε κάθε τομέα εφαρμόζονται συσκευές μέτρησης, που δείχνουν την κατανάλωση ενέργειας σε τακτική βάση. Μετά την αξιολόγηση του κάθε τομέα, μπορεί να υπολογιστεί η ειδική κατανάλωση. Με την ανάλυση των δεδομένων που λαμβάνονται μπορούν να οριστούν οι προεπιλεγμένες τιμές, και στη συνέχεια να εδραιωθούν ρεαλιστικοί στόχοι για τη μείωση της κατανάλωσης και τη βελτίωση της ενεργειακής απόδοσης. Η παρακολούθηση της κατανάλωσης ενέργειας θα πρέπει να διεξάγεται συνεχώς, με τις προκαθορισμένες τιμές και τους ενημερωμένους στόχους όπου

23 χρειάζεται. Σε συνάρτηση με αυτή τη διαδικασία θα πρέπει επίσης να λαμβάνονται τακτικά έρευνες στην τεχνική ομάδα που συμμετείχε στην κατάρτιση, για να επιτρέπουν την επαλήθευση της σχέσης των ενεργειών τους με το προφίλ κατανάλωσης. 23

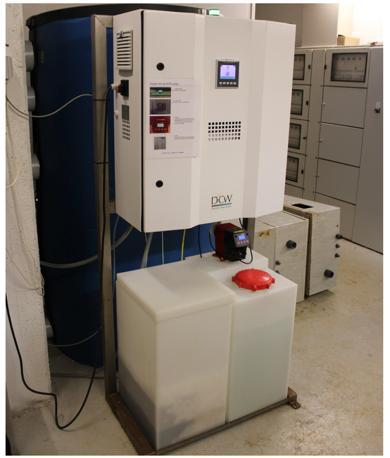

24 ΛΥΣΗ n.6: Σύστημα Διαχείρισης Νερού - αντι-λεγιονέλλας (DCW) Τύπος Λύσης Σύστημα διαχείρισης νερού - αντι-λεγιονέλλας για όλα τα συστήματα τηλεθέρμανσης από το Danish Clean Water (DCW). Η διαδικασία προσθέτει χλώριο (0,5ppm) το οποίο μειώνει την ποσότητα του απαιτούμενου απολυμαντικού υγρού αλλά πιο σημαντικό είναι, το ότι καθιστά δυνατή την μείωση της θερμοκρασίας στις δεξαμενές καθώς και την θερμοκρασία εισόδου / εξόδου. Ti -> To =67 -> 55 αλλάζει σε 55 -> 48 βαθμούς χωρίς προβλήματα λεγιονέλλας. Στην περίπτωση της Δανίας - Στο Humlehøj-Hallen οι χρήστες δεν ενημερώνονται για τη χλωρίοση στο νερό κολύμβησης, αλλά ούτε και κάποια παράπονα έχουν λειφθεί. Εικόνα της προτεινόμενης λύσης στο Humlehøj-Hallen (CLEAN) Τύπος της αθλητικής εγκατάστασης Κατ 'αρχήν για όλες τις αθλητικές εγκαταστάσεις όπου χρησιμοποιείται η τηλεθέρμανση ή όταν χρησιμοποιείται μια δεξαμενή ζεστού νερού. Ενδεχόμενες μειώσεις στη χρήση ενέργειας (Ηλεκτρική) 22,000 kwh/a Ενδεχόμενη εξοικονόμηση κόστους & χρόνος αποπληρωμής του μέτρου Απαιτούμενος Προϋπολογισμός Κόστος Συντήρησης (αν υπάρχει) 22,000 kwh/a * 1.62DKK/kWh = 35,640 DKK/a = 4,750 /a CO2: 4,334 kg Απόσβεση 13.3 χρόνια 13,000 Δεν Ισχυεί 24

25 i. ΔΙΑΔΙΚΑΣΙΕΣ ΥΛΟΠΟΙΗΣΗΣ για το DCW 1. Αποδεικνύοντας την ενεργειακή απόδοση της αθλητικής εγκατάστασης Η λύση αυτή δεν χρειάζεται στα αλήθεια ενεργειακό έλεγχο. Η λύση μπορεί να τοποθετηθεί σε ένα σύστημα θέρμανσης που παρέχεται από τηλεθέρμανση με εναλλάκτη θερμότητας και μια δεξαμενή ζεστού νερού, ή άλλα συστήματα με δεξαμενή νερού. Το σύστημα λεγιονέλλας (DCW) εκτελείται μία φορά την εβδομάδα: το νερό θερμαίνεται μέχρι τους 58 βαθμούς και προστίθεται χλώριο, αυτό σκοτώνει τη λεγιονέλλα και κάνει ένα βιοφίλμ στους σωλήνες και το σύστημα για τον καθαρισμό και την προστασία του συστήματος. Αυτό θα μπορούσε να βελτιωθεί με την προσθήκη ενός επιπρόσθετου εναλλάκτη θερμότητας αντί να έχουν μια buffer tank (2-3 m3). Όμως, αντ αυτού χρησιμοποιούν τα χρήματα για την συντήρηση του συστήματος για την αποφυγή ζημιών. 2. Πόροι για τη χρηματοδότηση της ανακαίνισης Η επένδυση είναι υψηλή σε σχέση με τις ενεργειακές βελτιώσεις (αποπληρωμή σε 13,3 χρόνια), αλλά από την άλλη είναι μόνο για μια επένδυση η οποία μπορεί να αποκτήσει ακόμα περισσότερες βελτιώσεις αν χρησιμοποιείται για τεράστια ποσά υδάτων κολύμβησης κ.λπ. 3. Εφαρμογή ενεργειακά αποδοτικών λύσεων Η λύση εγκαθίσταται εύκολα σαν ένα ξεχωριστό σύστημα συνδεδεμένο με το υπάρχον σύστημα, απαιτεί μόνο το 1 m2 στην περιοχή του εδάφους και μάλιστα έχει γίνει πιο συμπαγής από την πρώτη «δοκιμαστική» -έκδοση. 4. Επίβλεψη Η επίβλεψη σχετίζεται με το υφιστάμενο μέτρο της τηλεθέρμανσης, αλλά θα μπορούσε εκ των προτέρων να μετρηθεί ξεχωριστά. 25
