Ο ΠΑΛΜΟΓΡΑΦΟΣ ΣΤΟ ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ

Transcript

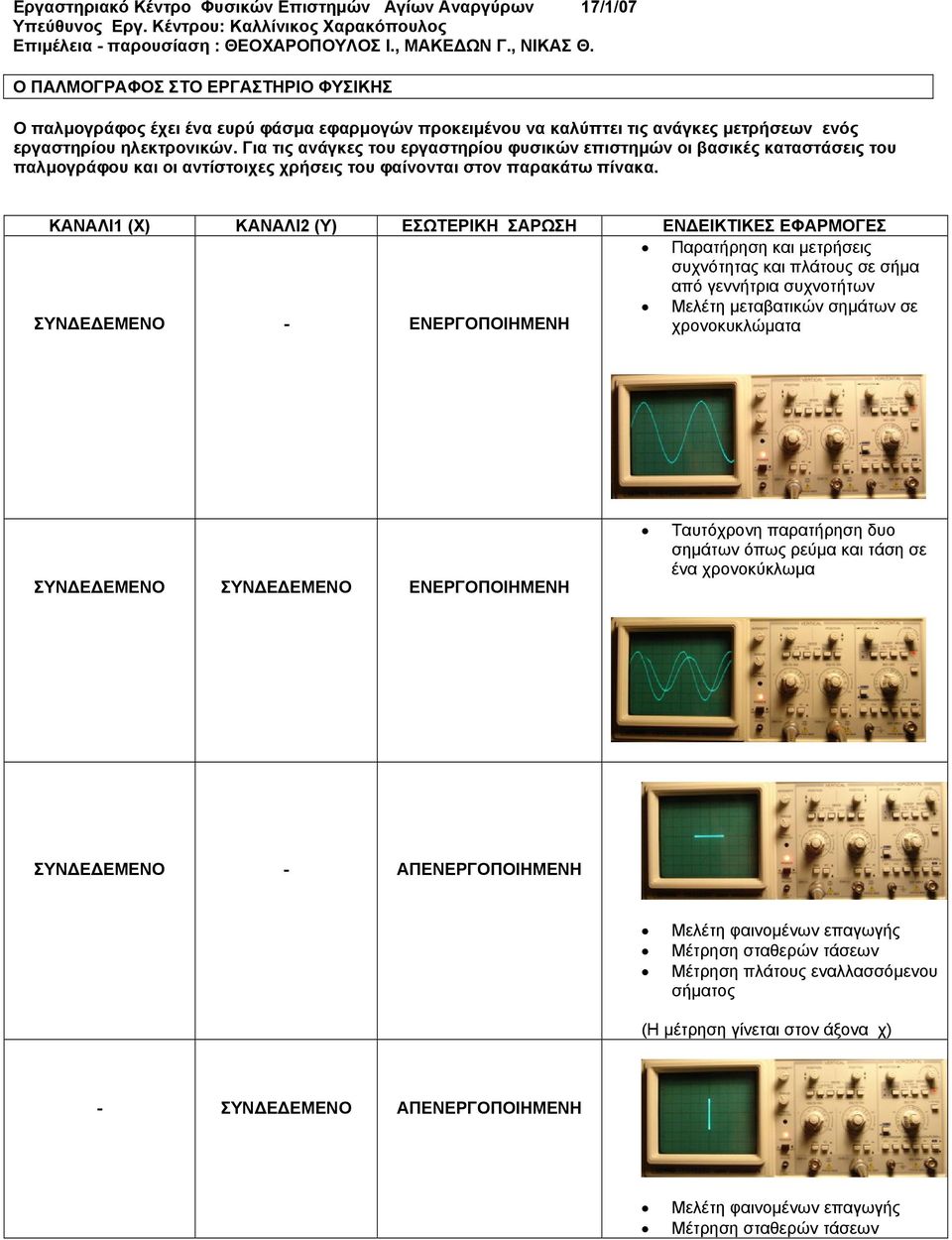

1 Εργαστηριακό Κέντρο Φυσικών Επιστηµών Αγίων Αναργύρων 17/1/07 Υπεύθυνος Εργ. Κέντρου: Καλλίνικος Χαρακόπουλος Επιµέλεια - παρουσίαση : ΘΕΟΧΑΡΟΠΟΥΛΟΣ Ι., ΜΑΚΕ ΩΝ Γ., ΝΙΚΑΣ Θ. Ο ΠΑΛΜΟΓΡΑΦΟΣ ΣΤΟ ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ O παλµογράφος έχει ένα ευρύ φάσµα εφαρµογών προκειµένου να καλύπτει τις ανάγκες µετρήσεων ενός εργαστηρίου ηλεκτρονικών. Για τις ανάγκες του εργαστηρίου φυσικών επιστηµών οι βασικές καταστάσεις του και οι αντίστοιχες χρήσεις του φαίνονται στον παρακάτω πίνακα. ΚΑΝΑΛΙ1 (Χ) ΚΑΝΑΛΙ2 (Υ) ΕΣΩΤΕΡΙΚΗ ΣΑΡΩΣΗ ΕΝ ΕΙΚΤΙΚΕΣ ΕΦΑΡΜΟΓΕΣ Παρατήρηση και µετρήσεις συχνότητας και πλάτους σε σήµα από γεννήτρια συχνοτήτων Μελέτη µεταβατικών σηµάτων σε ΣΥΝ Ε ΕΜΕΝΟ - ΕΝΕΡΓΟΠΟΙΗΜΕΝΗ χρονοκυκλώµατα ΣΥΝ Ε ΕΜΕΝΟ ΣΥΝ Ε ΕΜΕΝΟ ΕΝΕΡΓΟΠΟΙΗΜΕΝΗ Ταυτόχρονη παρατήρηση δυο σηµάτων όπως ρεύµα και τάση σε ένα χρονοκύκλωµα ΣΥΝ Ε ΕΜΕΝΟ - ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ Μελέτη φαινοµένων επαγωγής Μέτρηση σταθερών τάσεων Μέτρηση πλάτους εναλλασσόµενου σήµατος (Η µέτρηση γίνεται στον άξονα χ) - ΣΥΝ Ε ΕΜΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ Μελέτη φαινοµένων επαγωγής Μέτρηση σταθερών τάσεων

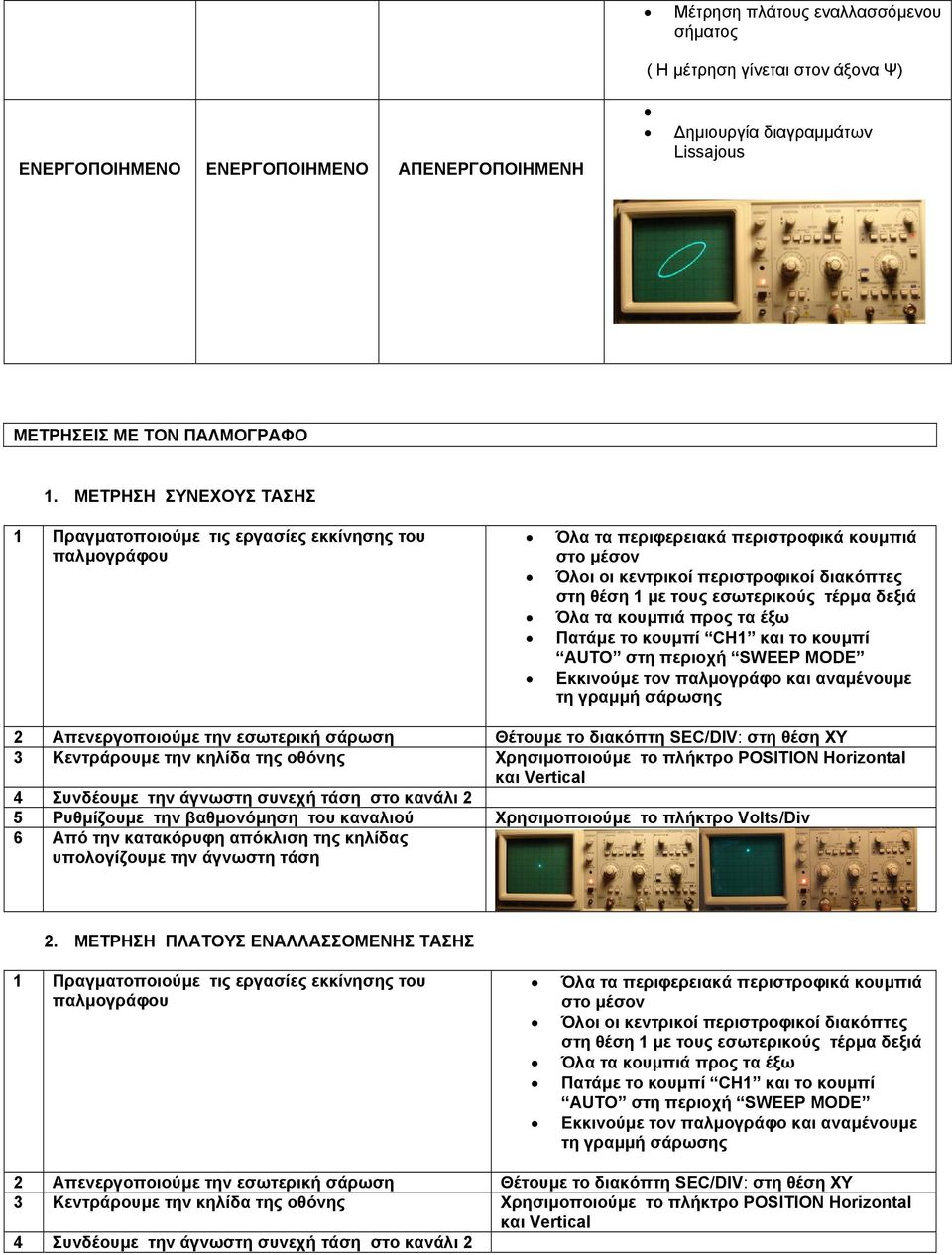

2 Μέτρηση πλάτους εναλλασσόµενου σήµατος ( Η µέτρηση γίνεται στον άξονα Ψ) ΕΝΕΡΓΟΠΟΙΗΜΕΝΟ ΕΝΕΡΓΟΠΟΙΗΜΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ ηµιουργία διαγραµµάτων Lissajous ΜΕΤΡΗΣΕΙΣ ΜΕ ΤΟΝ ΠΑΛΜΟΓΡΑΦΟ 1. ΜΕΤΡΗΣΗ ΣΥΝΕΧΟΥΣ ΤΑΣΗΣ 4 Συνδέουµε την άγνωστη συνεχή τάση στο κανάλι 2 5 Ρυθµίζουµε την βαθµονόµηση του καναλιού Χρησιµοποιούµε το πλήκτρο Volts/Div 6 Από την κατακόρυφη απόκλιση της κηλίδας υπολογίζουµε την άγνωστη τάση 2. ΜΕΤΡΗΣΗ ΠΛΑΤΟΥΣ ΕΝΑΛΛΑΣΣΟΜΕΝΗΣ ΤΑΣΗΣ 4 Συνδέουµε την άγνωστη συνεχή τάση στο κανάλι 2

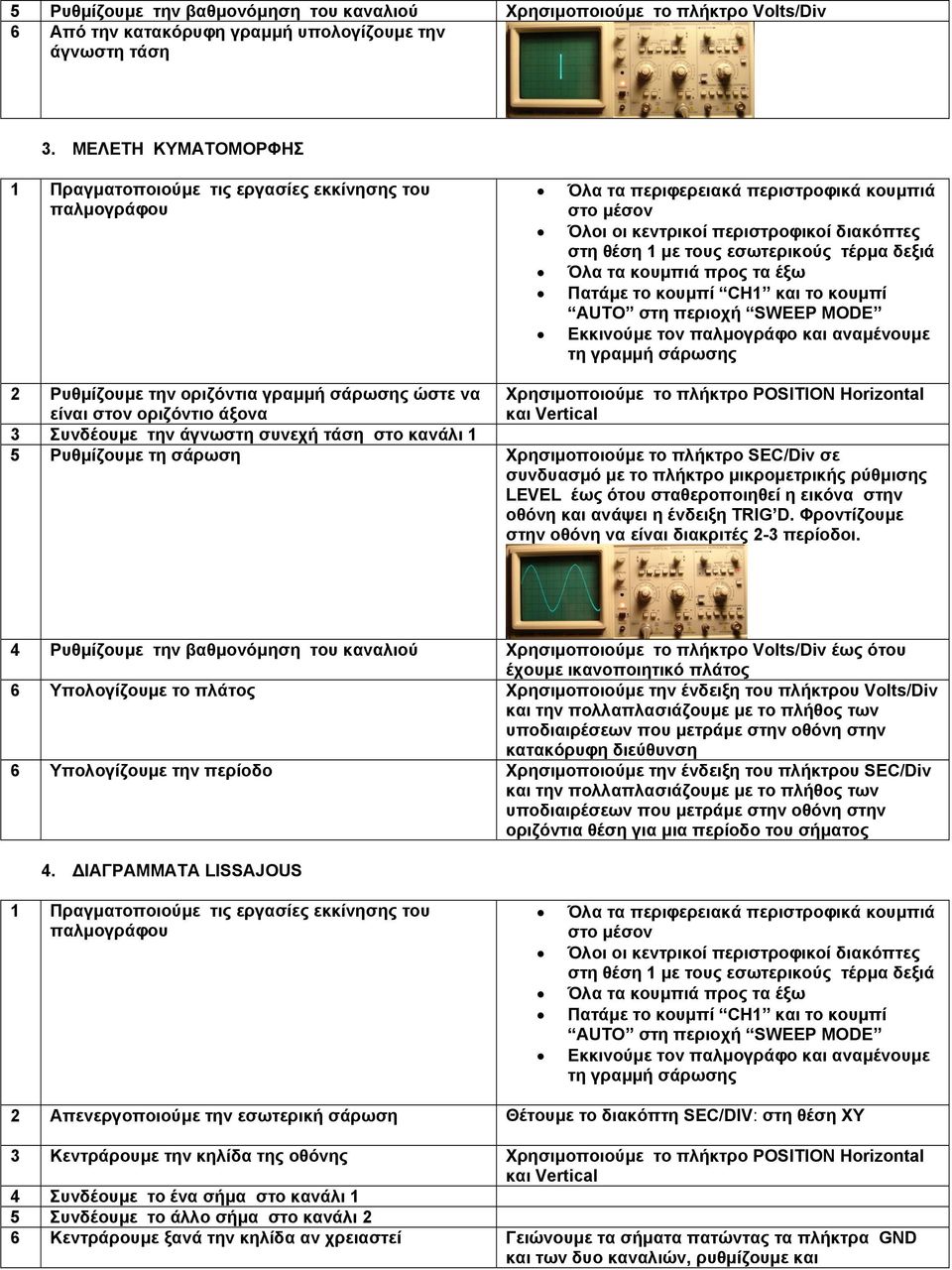

3 5 Ρυθµίζουµε την βαθµονόµηση του καναλιού Χρησιµοποιούµε το πλήκτρο Volts/Div 6 Από την κατακόρυφη γραµµή υπολογίζουµε την άγνωστη τάση 3. ΜΕΛΕΤΗ ΚΥΜΑΤΟΜΟΡΦΗΣ 2 Ρυθµίζουµε την οριζόντια γραµµή σάρωσης ώστε να είναι στον οριζόντιο άξονα Χρησιµοποιούµε το πλήκτρο POSITION Horizontal 3 Συνδέουµε την άγνωστη συνεχή τάση στο κανάλι 1 5 Ρυθµίζουµε τη σάρωση Χρησιµοποιούµε το πλήκτρο SEC/Div σε συνδυασµό µε το πλήκτρο µικροµετρικής ρύθµισης LEVEL έως ότου σταθεροποιηθεί η εικόνα στην οθόνη και ανάψει η ένδειξη TRIG D. Φροντίζουµε στην οθόνη να είναι διακριτές 2-3 περίοδοι. 4 Ρυθµίζουµε την βαθµονόµηση του καναλιού Χρησιµοποιούµε το πλήκτρο Volts/Div έως ότου έχουµε ικανοποιητικό πλάτος 6 Υπολογίζουµε το πλάτος Χρησιµοποιούµε την ένδειξη του πλήκτρου Volts/Div και την πολλαπλασιάζουµε µε το πλήθος των υποδιαιρέσεων που µετράµε στην οθόνη στην κατακόρυφη διεύθυνση 6 Υπολογίζουµε την περίοδο Χρησιµοποιούµε την ένδειξη του πλήκτρου SEC/Div και την πολλαπλασιάζουµε µε το πλήθος των υποδιαιρέσεων που µετράµε στην οθόνη στην οριζόντια θέση για µια περίοδο του σήµατος 4. ΙΑΓΡΑΜΜΑΤΑ LISSAJOUS 2 Απενεργοποιούµε την εσωτερική σάρωση Θέτουµε το διακόπτη SEC/DIV: στη θέση XY 4 Συνδέουµε τo ένα σήµα στο κανάλι 1 5 Συνδέουµε τo άλλο σήµα στο κανάλι 2 6 Κεντράρουµε ξανά την κηλίδα αν χρειαστεί Γειώνουµε τα σήµατα πατώντας τα πλήκτρα GND και των δυο καναλιών, ρυθµίζουµε και

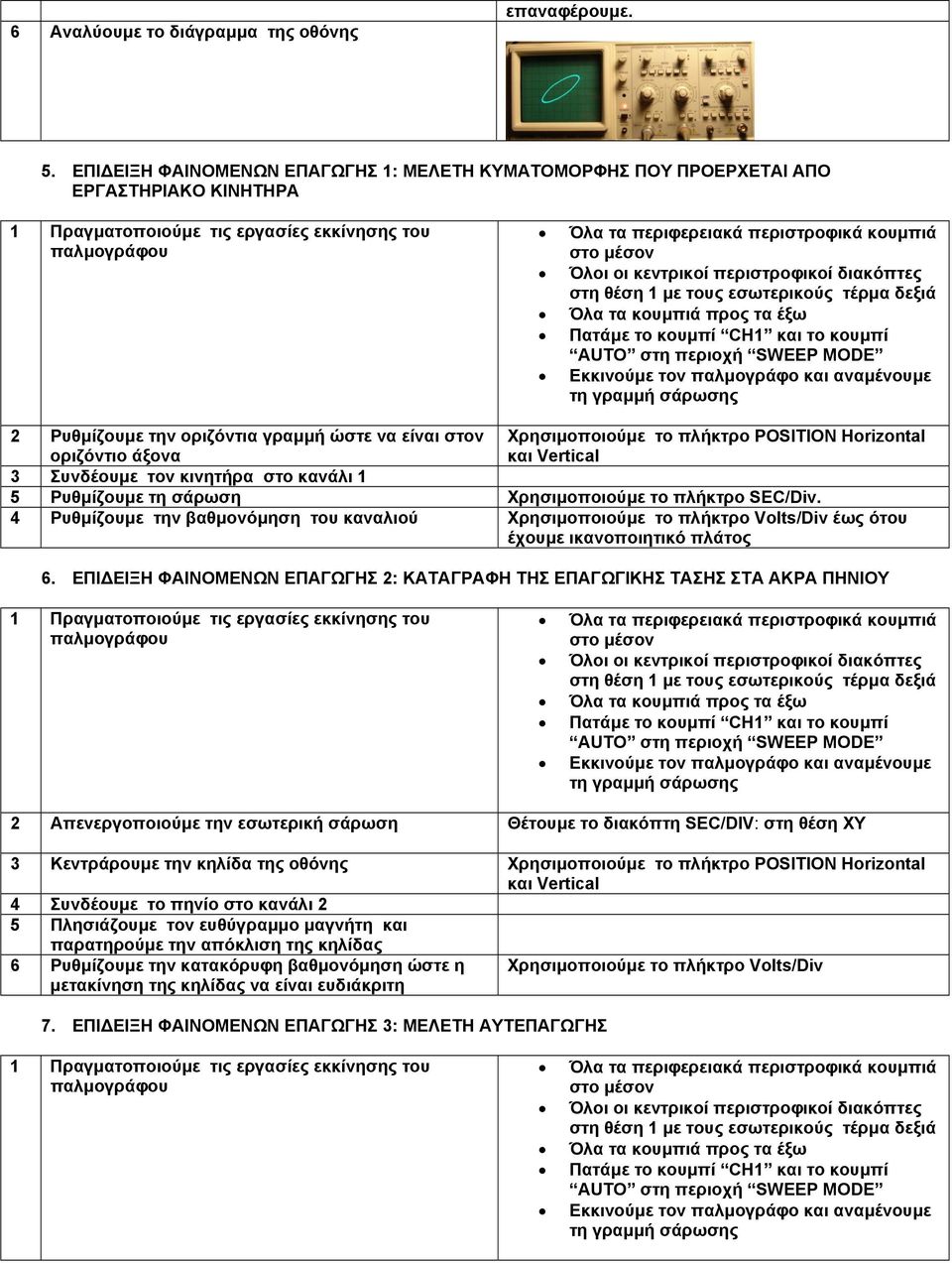

4 6 Αναλύουµε το διάγραµµα της οθόνης επαναφέρουµε. 5. ΕΠΙ ΕΙΞΗ ΦΑΙΝΟΜΕΝΩΝ ΕΠΑΓΩΓΗΣ 1: ΜΕΛΕΤΗ ΚΥΜΑΤΟΜΟΡΦΗΣ ΠΟΥ ΠΡΟΕΡΧΕΤΑΙ ΑΠΟ ΕΡΓΑΣΤΗΡΙΑΚΟ ΚΙΝΗΤΗΡΑ 2 Ρυθµίζουµε την οριζόντια γραµµή ώστε να είναι στον οριζόντιο άξονα Χρησιµοποιούµε το πλήκτρο POSITION Horizontal 3 Συνδέουµε τον κινητήρα στο κανάλι 1 5 Ρυθµίζουµε τη σάρωση Χρησιµοποιούµε το πλήκτρο SEC/Div. 4 Ρυθµίζουµε την βαθµονόµηση του καναλιού Χρησιµοποιούµε το πλήκτρο Volts/Div έως ότου έχουµε ικανοποιητικό πλάτος 6. ΕΠΙ ΕΙΞΗ ΦΑΙΝΟΜΕΝΩΝ ΕΠΑΓΩΓΗΣ 2: ΚΑΤΑΓΡΑΦΗ ΤΗΣ ΕΠΑΓΩΓΙΚΗΣ ΤΑΣΗΣ ΣΤΑ ΑΚΡΑ ΠΗΝΙΟΥ 4 Συνδέουµε το πηνίο στο κανάλι 2 5 Πλησιάζουµε τον ευθύγραµµο µαγνήτη και παρατηρούµε την απόκλιση της κηλίδας 6 Ρυθµίζουµε την κατακόρυφη βαθµονόµηση ώστε η µετακίνηση της κηλίδας να είναι ευδιάκριτη Χρησιµοποιούµε το πλήκτρο Volts/Div 7. ΕΠΙ ΕΙΞΗ ΦΑΙΝΟΜΕΝΩΝ ΕΠΑΓΩΓΗΣ 3: ΜΕΛΕΤΗ ΑΥΤΕΠΑΓΩΓΗΣ

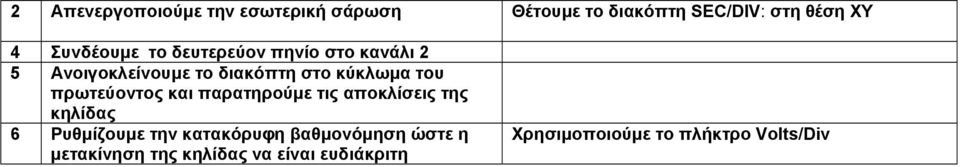

5 4 Συνδέουµε το δευτερεύον πηνίο στο κανάλι 2 5 Ανοιγοκλείνουµε το διακόπτη στο κύκλωµα του πρωτεύοντος και παρατηρούµε τις αποκλίσεις της κηλίδας 6 Ρυθµίζουµε την κατακόρυφη βαθµονόµηση ώστε η µετακίνηση της κηλίδας να είναι ευδιάκριτη Χρησιµοποιούµε το πλήκτρο Volts/Div
