1 ΑΝΩΤΑΤΟ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΘΕΣΣΑΛΟΝΙΚΗΣ ΟΝΟΜΑΤΕΠΩΝΥΜΟ: ΤΕΚΤΟΝΙΔΗΣ ΑΠΟΣΤΟΛΟΣ ΤΜΗΜΑ: ΟΧΗΜΑΤΩΝ ΑΚΑΔΗΜΑΪΚΟ ΕΤΟΣ: ΕΞΑΜΗΝΟ: Ζ ΑΡΙΘΜΟΣ ΜΗΤΡΩΟΥ: 08/01 ΜΑΘΗΜΑ: ΗΛΕΚΤΡΟΤΕΧΝΙΑ ΟΧΗΜΑΤΩΝ ΚΑΘΗΓΗΤΗΣ: ΚΩΝΣΤΑΝΤΙΝΟΣ Ι. ΓΙΔΑΡΗΣ ΕΡΓΑΣΊΑ: 7 η ΘΕΣ/ΝΙΚΗ 2004

ΕΤΟΣ: 2004-2005 ΕΞΑΜΗΝΟ: Ζ ΑΡΙΘΜΟΣ ΜΗΤΡΩΟΥ: 08/01 ΜΑΘΗΜΑ:

2 0 Τεκτονίδης Απόστολος 1) Έχετε στη διάθεση σας εκπαιδευτικό μοντέλο συμβατικής ανάφλεξης 8-κύλινδρης μηχανής. Συμπληρώστε το παρακάτω κύκλωμα: 3

3 Συμβατική ανάφλεξη µε πλατίνες Άσκηση 7 0 2) Δώστε ονόματα στα εξαρτήματα του συστήματος ανάφλεξης και περιγράψτε με λίγα λόγια τον σκοπό (χρησιμότητα) του καθ' ενός, συμπληρώνοντας τον παρακάτω πίνακα: Α/Α Όνομα εξαρτήματος Χρησιμότητα 1 Μπαταρία (Συσσωρευτής) Τροφοδοτεί το σύστημα με ρεύμα 2 Διακόπτης Εκκίνηση Ανοίγει και κλείνει το κύκλωμα ανάφλεξης 3 Προαντίσταση Ρυθμίζει την ένταση του ρεύματος I 1 του πρωτεύοντος σε μια επιθυμητή τιμή από τον κατασκευαστή 4 Πολλαπλασιαστής Αυξάνει την τάση του συσσωρευτή από χαμηλή που είναι 6 12 ή 24 [V] σε υψηλή [V] 5 Πηνίο πρωτεύοντος Δημιουργεί μεταβαλλόμενο (διακοπτόμενο) μαγνητικό πεδίο (με τη βοήθεια των πλατινών) 6 Πηνίο δευτεύοντος Δημιουργεί εξ επαγωγής (λόγω της κατάρρευσης του πρωτεύοντος) ρεύμα Υ.Τ. 7 Πλατίνες Η αύξηση της τάσης γίνεται από τον πολλαπλασιαστή µε την βοήθεια του διακόπτη Χ.Τ. (πλατίνες) 8 Καλώδιο Πολλαπλασιαστή Μεταφέρει το ρεύμα Υ.Τ. από τον πολλαπλασιαστή στον Διανομέας υψηλής τάσης 9 Διανομέας υψηλής τάσης Διανέμει την υψηλή τάση (Υ.Τ.} στα μπουζί 10 Ράουλο Διανομέα Δημιουργεί τον σπινθήρα την κατάλληλη στιγμή αλλά και µε ορισμένη σειρά σε κάθε Κύλινδρο, ώστε ο κινητήρας να δώσει το μεγαλύτερο ωφέλιμο έργο. 11 Μπουζοκαλώδιο Μεταφέρει το ρεύμα Υ.Τ. από τον Διανομέας υψηλής τάσης (µε ορισμένη σειρά σε κάθε Κύλινδρο) στους αντιστοίχους αναφλεκτήρες 12 Αναφλεκτήρας Δίνει την σπινθήρα για την καύση του καυσίμου 3) Περιγράψτε τη λειτουργία του συστήματος: Ο Συσσωρευτής Τροφοδοτεί το σύστημα με ρεύμα 6 12 ή 24 [V]. Το (-) είναι γειωμένο και το (+) είναι συνδεδεμένο με τον Διακόπτη Εκκίνηση που ανοίγει και κλείνει το κύκλωμα ανάφλεξης στη συνέχεια υπάρχει (όχι απαραίτητα) Προαντίσταση που Ρυθμίζει την ένταση του ρεύματος I1 του πρωτεύοντος σε μια επιθυμητή τιμή από τον κατασκευαστή για να μην το κάψουμε. Στη συνέχεια το ρεύμα που διαρρέει το κύκλωμα συναντάει το Πηνίο πρωτεύοντος του Πολλαπλασιαστή (τύλιγμα Χ.Τ.). Εκεί δημιουργείται μεταβαλλόμενο (διακοπτόμενο) μαγνητικό πεδίο µε την βοήθεια του διακόπτη Χ.Τ. (Πλατίνες), που αυτές με το να αφήνουν αρχικά να διαραίεται το πρωτεύον κύκλωμα με ρεύμα και στη συνέχεια να το διακόπτουν και να αποκαθιστούν το ρεύμα ξανά. Δημιουργούν έτσι εξ επαγωγής λόγω της κατάρρευσης του πρωτεύοντος Πηνίου ρεύμα Υ.Τ. στο Πηνίο δευτεύοντος. Από εκεί με το Καλώδιο Πολλαπλασιαστή Μεταφέρεται το ρεύμα Υ.Τ. από τον πολλαπλασιαστή στον Διανομέας υψηλής τάσης. Ο Διανομέας υψηλής τάσης Διανέμει την υψηλή τάση (Υ.Τ.) με την βοήθεια του Έκκεντρου και του Ράουλου Διανομέα στα μπουζί, Δημιουργώντας τον 4

ρεύματος I 1 του πρωτεύοντος σε μια επιθυμητή τιμή από τον κατασκευαστή 4 Πολλαπλασιαστής Αυξάνει την τάση του συσσωρευτή από χαμηλή που είναι 6 12 ή 24 [V] σε υψηλή 10.000-30.

4 0 Τεκτονίδης Απόστολος σπινθήρα την κατάλληλη στιγμή αλλά και µε ορισμένη σειρά σε κάθε Κύλινδρο, ώστε ο κινητήρας να δώσει το μεγαλύτερο ωφέλιμο έργο. Τέλος το Μπουζοκαλώδιο, μεταφέρει το ρεύμα Υ.Τ. από τον Διανομέας υψηλής τάσης (µε ορισμένη σειρά σε κάθε Κύλινδρο) στους αντιστοίχους Αναφλεκτήρες (μπουζί) που αυτοί με τη σειρά τους δίνουν την σπινθήρα για την καύση του καυσίμου. 4) Με τη βοήθεια του πολύμετρου, μετρήστε τις παρακάτω αντιστάσεις πρωτεύοντος τυλίγματος R1 και δευτερεύοντος R2. Συμπληρώστε τον πίνακα και απαντήστε εάν τα τυλίγματα των πηνίων είναι κομμένα ή βραχυκυκλωμένα: ΠΡΟΣΟΧΉ: Μετά το τη μέτρηση των αντιστάσεων συνδέστε πάλι το καλώδιο του άκρου 15 του πολλαπλασιαστή. Α/Α 1 2 Είδος Μέτρησης Αντίσταση Πρωτεύοντος Αντίσταση Δευτερεύοντος Ακροδέκτες μέτρησης + ή 15 - ή 1 Τιμή Μέτρησης Τιμή Προδιαγραφών 2,0Ω 2,5±0,2 [Ω] 4 - ή 1 10,43Ω 10,5±0,1 [Ω] Διάγνωση Έχει ένα μερικό βραχυκύκλωμα Είναι μέσα στις σωστές προδιαγραφές ΠΡΟΣΟΧΉ: Για την μέτρηση της αντίσταση R1, αποσυνδέστε καλώδιο του άκρου 15. 5) Σχεδιάστε τις συνδέσεις των οργάνων (ωμόμετρα). 6) Αναιρέστε τα μπουζοκαλώδια από τον διανομέα και τοποθετήστε τα µε σειρά ανάφλεξης

Συμπληρώστε τον πίνακα και απαντήστε εάν τα τυλίγματα των πηνίων είναι κομμένα ή βραχυκυκλωμένα: ΠΡΟΣΟΧΉ: Μετά το τη μέτρηση των αντιστάσεων συνδέστε πάλι το καλώδιο του άκρου 15 του πολλαπλασιαστή.

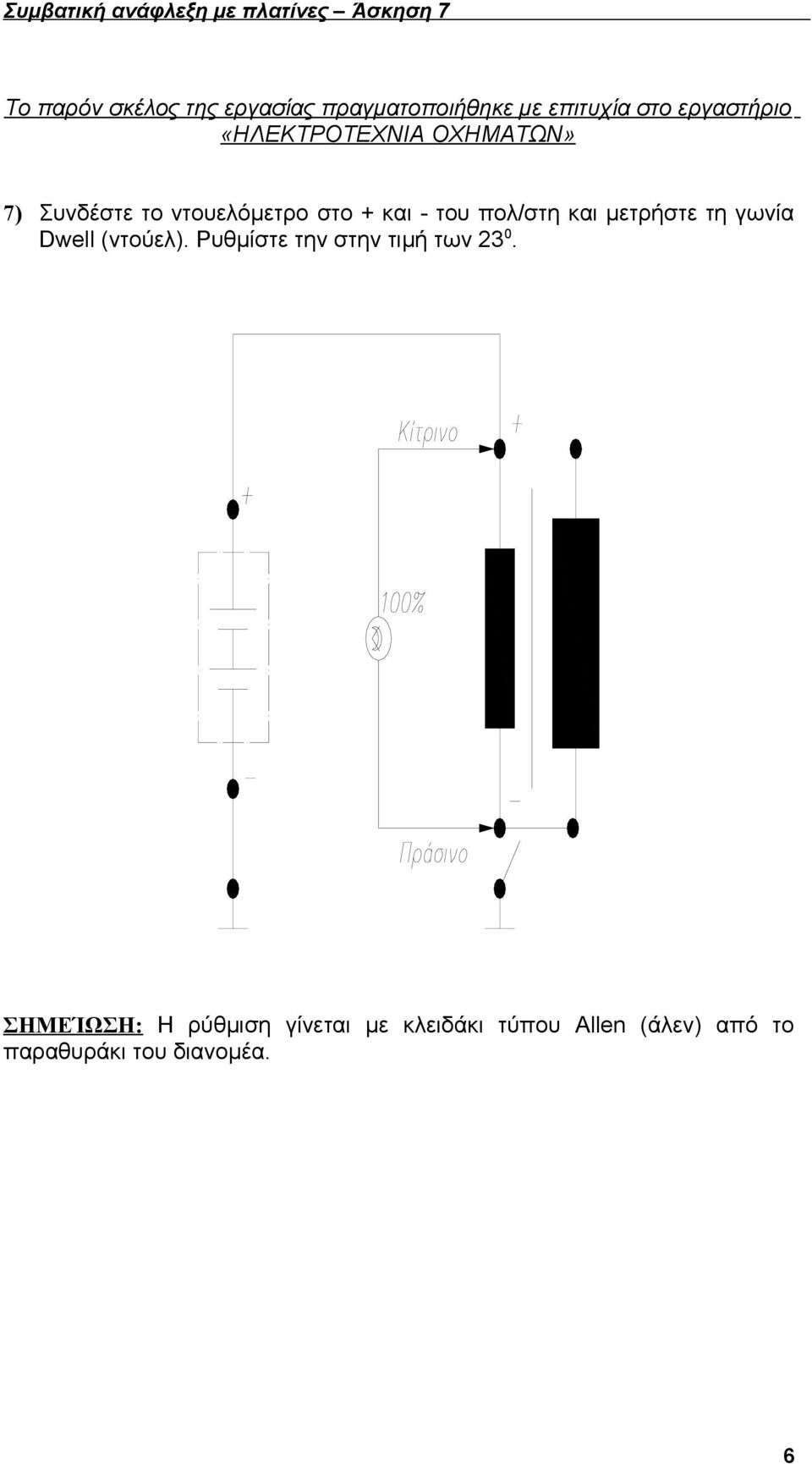

5 Συμβατική ανάφλεξη µε πλατίνες Άσκηση 7 0 Το παρόν σκέλος της εργασίας πραγματοποιήθηκε με επιτυχία στο εργαστήριο «ΗΛΕΚΤΡΟΤΕΧΝΙΑ ΟΧΗΜΑΤΩΝ» 7) Συνδέστε το ντουελόμετρο στο + και - του πoλ/στη και μετρήστε τη γωνία Dwell (ντούελ). Ρυθμίστε την στην τιμή των ΣΗΜΕΊΩΣΗ: Η ρύθμιση γίνεται µε κλειδάκι τύπου Allen (άλεν) από το παραθυράκι του διανομέα. 6

και - του πoλ/στη και μετρήστε τη γωνία Dwell (ντούελ). Ρυθμίστε την στην τιμή των 23 0.

6 0 Τεκτονίδης Απόστολος 8) Συνδέστε τον παλμογράφο και ρυθμίστε ώστε να φαίνεται μια σωστή κυματομορφή Πρωτεύοντος (Εικόνα Α) και μια σωστή κυματομορφή Δευτερεύοντος(Εικόνα Β): ΕΙΚΟΝΑ Α ΕΙΚΟΝΑ Β 7

7 Συμβατική ανάφλεξη µε πλατίνες Άσκηση 7 0 Από τις κυματομορφές κανονικής λειτουργίας μετρήστε στον παλμογράφο: Α) Πρωτεύον 1. Μέγιστη τάση πρωτεύοντος ΑΒ = 140 V 2. Αριθμό ταλαντώσεων απόσβεσης ΓΔ = 6 3. Γωνία διανομής ΑΗ = Γωνία ηρεμίας (Dwell) ΖH = Γωνία λειτουργίας ΑΖ = 22 0 Β) Δευτερεύον 1. Τάση διάσπασης ΑΒ = 5,5 KV 2. Τάση διατήρησης σπινθήρα ΑΓ = 2,5 KV 3. Τάση (αντίστροφη) κατά το κλείσιμο των πλατινών ΖΗ = 1,5 KV 4. Αριθμό ταλαντώσεων απόσβεσης ΔΕ = 6 5. Γωνία Dwell ΖΘ =

Γωνία ηρεμίας (Dwell) ΖH = 23 0 5. Γωνία λειτουργίας ΑΖ = 22 0 Β) Δευτερεύον 1. Τάση διάσπασης ΑΒ = 5,5 KV 2.

8 0 Τεκτονίδης Απόστολος ΒΙΒΛΙΟΓΡΑΦΙΑ ΚΩΝΣΤΑΝΤΙΝΟΣ Ι. ΓΙΔΑΡΗΣ (2004). Εργαστηριακές Ασκήσεις Ηλεκτροτεχνίας Οχημάτων Θεσσαλονίκη: Α.Τ.Ε.Ι. 9
