1 Γεωχωρικά Συστήματα μέσω Διαδικτύου Γεωχωρικά συστήματα μέσω διαδικτύου 1

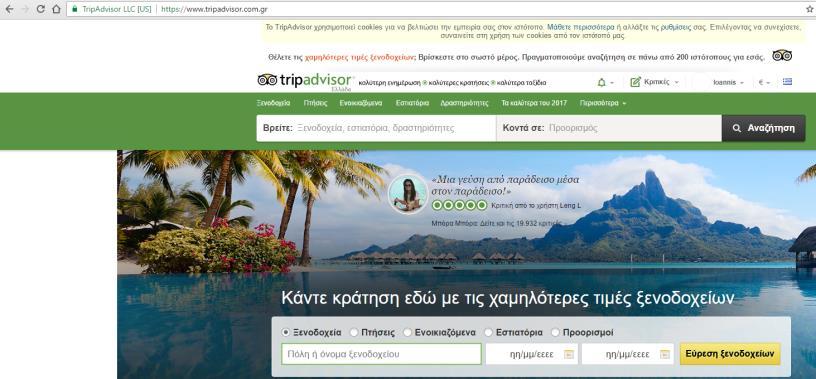

2 WEB Sites Είναι σελίδες, φόρμες και εργαλεία για την πλοήγηση και την ανάκτηση δεδομένων Λειτουργούν μέσω των browsers Το μεγαλύτερο μέρος της εργασίας των χρηστών γίνεται με/ σε web sites Παράδειγμα: google.com/ tripadvisor.com WEB Services Δεν είναι web sites Εκτελούν συχνά εργασίες ανάκτησης πληροφοριών Μπορούν να τεθούν σε λειτουργιά να άλλου λογισμικού Συνήθως είναι διαθέσιμα και ανοικτά προς το κοινό και είναι δομημένα για χρήση από προγραμματιστές Παράδειγμα: ένα web service μπορεί να ανακτά πληροφορίες για βιβλία του amazon.com, να κάνει παραγγελίες Γεωχωρικά συστήματα μέσω διαδικτύου 2

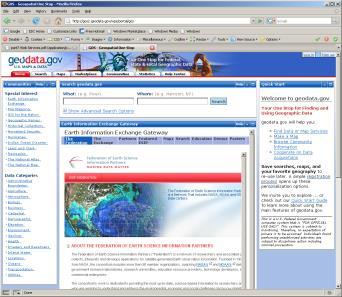

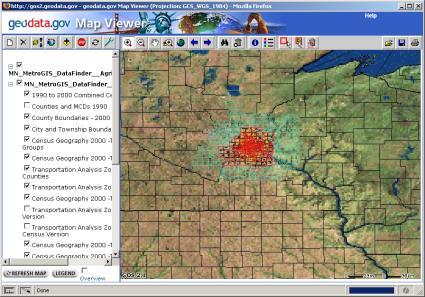

3 Τύποι υπηρεσιών γεωχωρικών δεδομένων -Υπηρεσίες αναζήτησης δεδομένων: Επιτρέπουν στο χρήστη να ψάξει μέσω των μεταδεδομένων και να επιλέξει βάσει των κριτηρίων που θέτει. -Υπηρεσίες οπτικοποίησης δεδομένων: Επιτρέπουν στον χρήστη να απεικονίσει και να σώσει εικόνες των γεωχωρικών δεδομένων Εφαρμογές χρήστη - Ιστοσελίδες (User Applications) Γεωχωρικές υπηρεσίες (Geospatial Web Services) Αναζήτηση δεδομένων Catalog Κatalog Κατάλογοι Οπτικοποίηση δεδομένων Πρόσβαση στα δεδομένα -Υπηρεσίες πρόσβασης στα δεδομένα: Επιτρέπουν στους χρήστες να ζητήσουν και να λάβουν τα δεδομένα μέσω διαδραστικού συστήματος Αποθήκευση δεδομένων Στοιχεία/Κατάλογοι Χαρτογραφικά δεδομένα (Federal geographic data committee 2017) Γεωχωρικά συστήματα μέσω διαδικτύου 3

4 Αίτημα σε υπηρεσία γχδ (WEB MAP SERVICE) διεύθυνση Είδος αιτήματος ORMAT=image/gif&WIDTH=640&HEIGHT=480&LAYERS=relief,b ound&srs=epsg:4326&bbox=-137,14,-50.,52&version=1.1.1 Format αρχείου διαστάσεις αρχείου Δεδομένα που θα εμφανιστούν (Federal geographic data committee 2017) Γεωχωρικά συστήματα μέσω διαδικτύου 4

5 Αίτημα σε υπηρεσία γχδ (WEB FEATURE SERVICE) διεύθυνση Είδος αιτήματος rsion=1.0.0&typename=massgis:gisdata.tollbooths_poly XML αρχείο (αποτέλεσμα) Αρχείο του οποίου ψάχνουμε τις πληροφορίες (Federal geographic data committee 2017) Γεωχωρικά συστήματα μέσω διαδικτύου 5

6 Αξιοποίηση WMS Στην πράξη 1. Ανοίγουμε το ArcMap 2. Επιλέγουμε το εικονίδιο με το + και από εκεί add data και GIS servers 3. Add WMS server 4. Εύρεση WMS από geodata.gov.gr και προσθήκη και copy/paste το url στο σχετικό παράθυρο Γεωχωρικά συστήματα μέσω διαδικτύου 6

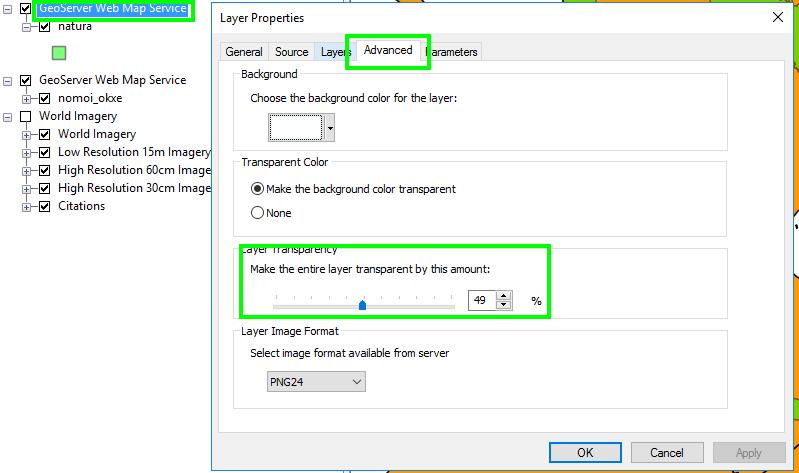

7 Αξιοποίηση WMS Στην πράξη 1. Προσθέτουμε τους Layers nomoi_okxe και natura 2. Εργαζόμαστε με τα εργαλεία του ArcMap 3. Από το Geoserver > properties>advanced> transparency αλλάζουμε το επίπεδο διαφάνειας των περιοχών NATURA Γεωχωρικά συστήματα μέσω διαδικτύου 7

8 Αξιοποίηση WMS Στην πράξη 3.Κάνουμε προσθήκη δεδομένων (add data) αλλά επιλέγουμε add ArcGIS Server 4. Από την ευρωπαϊκή υπηρεσία περιβάλλοντος EEA ( ) επιλέγουμε τα δεδομένα που θέλουμε να προσθέσουμε π.χ.: Copernicus-> Elevation 5. Επιλέγουμε slope και wms Γεωχωρικά συστήματα μέσω διαδικτύου 8

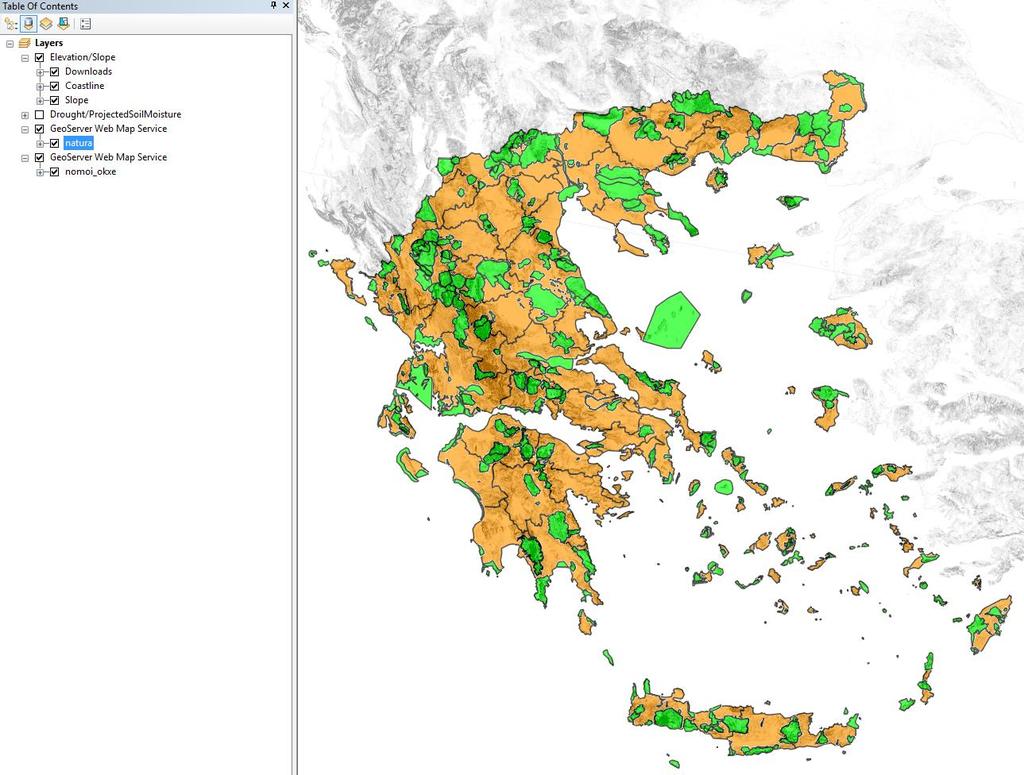

9 Αξιοποίηση WMS Στην πράξη 6. Αντιγράφουμε (copy) το url και το κάνουμε επικόλληση (paste) στο add wms ArcGis server 7. Εργαζόμαστε με τα εργαλεία του χάρτη 8. Αποθηκεύουμε την απεικόνιση σε.mxd Γεωχωρικά συστήματα μέσω διαδικτύου 9

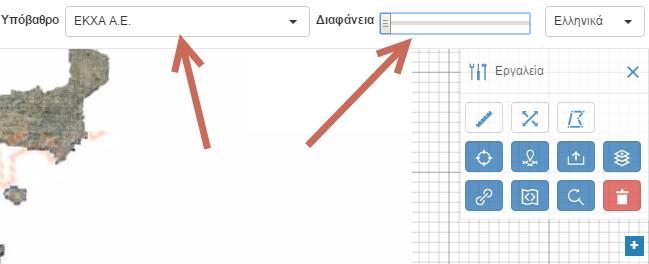

10 Αξιοποίηση WMS Στην πράξη 1. Ανοίγουμε ένας browser και πηγαίνουμε στη διεύθυνση 2. Επιλέγουμε «χάρτες» 3. Μειώνουμε την διαφάνεια στο ελάχιστο και έχουμε επιλεγμένο υπόβαθρο EKXA AE 4. Επιλέγοντας το εργαλείο «μετακίνηση με συντεταγμένες» προσθέτουμε / ,3996 και κάνουμε zoom Γεωχωρικά συστήματα μέσω διαδικτύου 10

11 Αξιοποίηση WMS Στην πράξη 1 1. Επιλέγουμε τη σχεδίαση πολυγώνου και με αλλεπάλληλα αριστερά κλικ δημιουργούμε το πολύγωνο και με ένα διπλό κλικ το ολοκληρώνουμε 2. Επιλέγουμε το εργαλείο σταθερός δεσμός για το χάρτη που βλέπετε και η διεύθυνση που βλέπουμε μπορεί να σταλεί με και ο παραλήπτης να δει ότι βλέπουμε εμείς. 2 Γεωχωρικά συστήματα μέσω διαδικτύου 11

12 Διαλειτουργικότητα (interoperability) Γενικά, η διαλειτουργικότητα είναι ένας όρος που σχετίζεται με την επικοινωνία υπολογιστικών συστημάτων. Αναφέρεται στην ικανότητα αμοιβαίας ανταλλαγής και χρήσης δεδομένων και πληροφοριών μεταξύ δύο ή περισσότερων ετερογενών υπολογιστικών συστημάτων. Όσον αφορά τα ΣΓΠ, ο ορισμός της διαλειτουργικότητας ειδικεύεται στην ικανότητά των συστημάτων αυτών να ανταλλάζουν και στη συνέχεια να χρησιμοποιούν γεωγραφικά δεδομένα. (Κάβουρας 2016). Η «διαλειτουργικότητα» δεν θα πρέπει να συγχέεται με τη «συμβατότητα». Μπορούμε να πούμε ότι η συμβατότητα είναι μια κάθετη έννοια και σημαίνει ότι ένα εργαλείο μπορεί να λειτουργήσει σε ένα δοσμένο περιβάλλον και συμφωνεί με όλα τα χαρακτηριστικά ενώ η διαλειτουργικότητα είναι μια διασταυρωμένη έννοια που επιτρέπει σε διάφορα εργαλεία να επικοινωνούν - όταν γνωρίζουμε το λόγο, και τον τρόπο, που μπορούν να λειτουργούν μαζί. Με άλλα λόγια, μπορούμε να μιλάμε για διαλειτουργικότητα ενός προϊόντος ή ενός συστήματος μόνο αν γνωρίζουμε εξ ολοκλήρου όλες του τις διεπαφές ( Η διαλειτουργικότητα είναι ένα διαρκές ζητούμενο δεδομένων των αλλαγών στο λογισμικό, στα πρωτόκολλα επικοινωνίας, στον εξοπλισμό και στους νέους μορφότυπους. Για την διασφάλιση της υπάρχουν οδηγίες και κανονισμοί που ακολουθούν οι οργανισμοί/ιδιώτες για να παράγουν δεδομένα τα οποία είναι διαλειτουργικά με όσο το δυνατό μεγαλύτερο πλήθος ενδιαφερόμενων. όσο περισσότεροι μπορούν να χρησιμοποιήσουν τα δεδομένα μας τόσο καλύτερο για τα δεδομένα και για εμάς. Γεωχωρικά συστήματα μέσω διαδικτύου 12

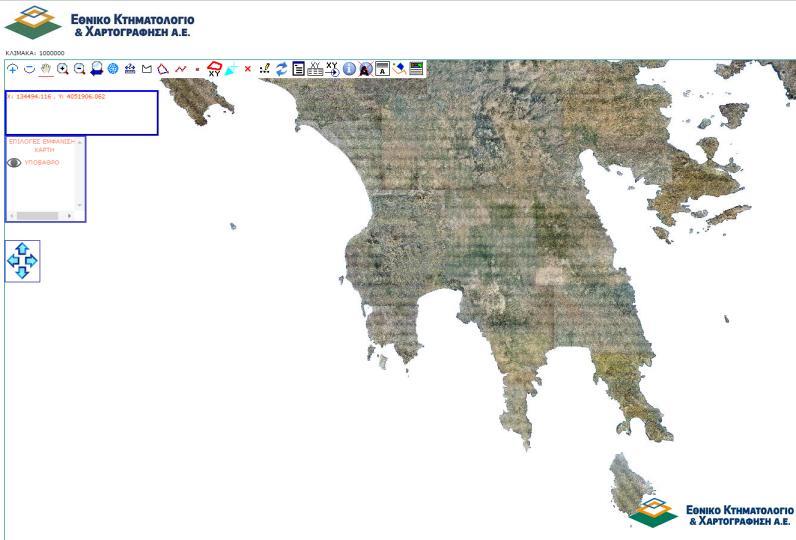

13 Παράδειγμα Έλλειψης Διαλειτουργικότητας EKXA Google maps Οι απεικονίσεις έχουν ανοίξει σε browsers μέσω διαφορετικών διευθύνσεων url και το σύστημα συντεταγμένων τους είναι διαφορετικό. Δεν υπάρχει δυνατότητα άμεσης σύνδεσης των 2 εφαρμογών. Γεωχωρικά συστήματα μέσω διαδικτύου 13

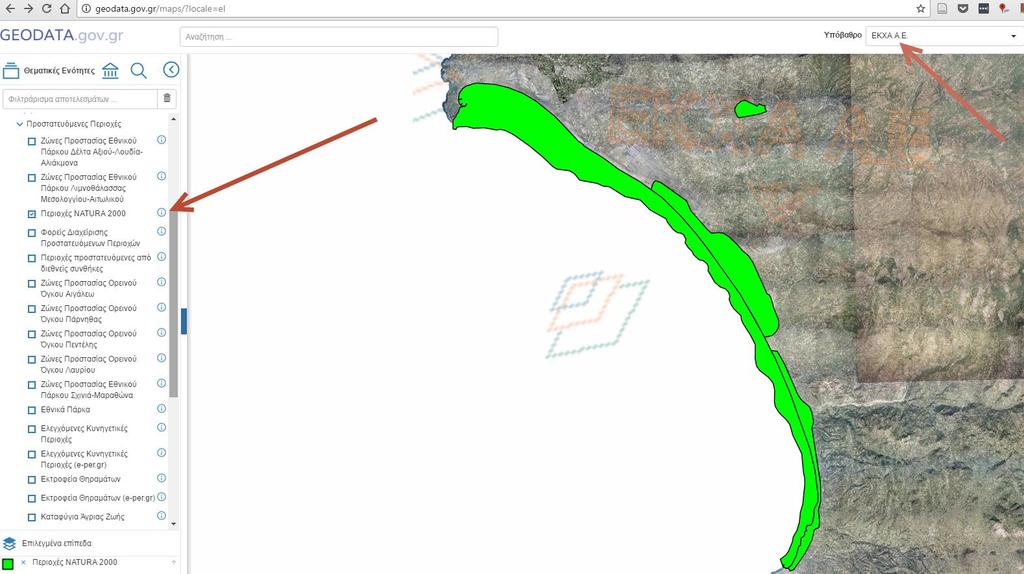

14 Παράδειγμα Διαλειτουργικότητας geodata.gov.gr Τα γεωχωρικά δεδομένα έχουν ανοίξει σε browser στη γεωπύλη geodata.gov.gr και έχουν συνδυαστεί στην απεικόνιση το υπόβαθρο της ΕΚΧΑ και οι περιοχές NATURA 2000 ενώ ταυτόχρονα υπάρχουν διαθέσιμα εργαλεία για μετρήσεις και διαμοιρασμό/ ενσωμάτωση του χάρτη. Γεωχωρικά συστήματα μέσω διαδικτύου 14

15 Παράδειγμα Διαλειτουργικότητας Σε περιβάλλον ArcMap (ESRI) από τις υπηρεσίες WMS του Αναξίμανδρου και του geodata.gov.gr συνδυάζονται η ακτογραμμή της Ελλάδας και οι θέσεις των γαλάζιων σημαιών των ακτών για το έτος Γεωχωρικά συστήματα μέσω διαδικτύου 15

16 Γιατί έχουν σημασία τα γεωχωρικά συστήματα διαδικτύου και οι υποδομές; Γιατί έχει σημασία η διαλειτουργικότητά τους; Τα συστήματα γεωχωρικών δεδομένων διαδικτύου: Παρέχουν πολύ μεγάλο όγκο δεδομένων στο χρήστη Παρέχουν την πληροφορία σχεδόν άμεσα Παρέχουν πληροφορία μετά από απαίτηση του χρήστη (οικονομία πόρων και χρόνου) Κάνουν τις βασικές μετατροπές και τροποποιήσεις αυτόματα (αποφεύγονται διαδικασίες αλλαγών συστήματος συντεταγμένων, προβολής κ.λπ.) Δίνουν στο χρήστη τα πιο επικαιροποιημένα δεδομένα της θεματικής ενότητας και τις βέλτιστες εκδόσεις τους Εξασφαλίζουν καλύτερα τα δεδομένα από τον μεμονωμένο χρήστη (δεν θα χαθούν εύκολα) Γεωχωρικά συστήματα μέσω διαδικτύου 16

17 Σύνοψη με ερωτήσεις Ποιες είναι οι διαφορές website και webservices; Ποια η διαφορά μεταξύ WMS και WFS; Τι είναι η διαλειτουργικότητα και γιατί έχει σημασία; Ποια είναι τα οφέλη των γεωχωρικών συστημάτων διαδικτύου για τη δημόσια διοίκηση και τους πολίτες; Ποια τέτοια συστήματα μπορούμε άμεσα να αξιοποιήσουμε Γεωχωρικά συστήματα μέσω διαδικτύου 17

18 Αναφορές-Πηγές Federal geographic data committee (2017). "Federal geographic data committee." Κάβουρας, Μ., Δάρρα, Α., Κονταξάκη, Σ., Τομαή, Ε. (2016). Επιστήμη Γεωγραφικής Πληροφορίας - Αρχές και Τεχνολογίες. Αθήνα, Σύνδεσμος Ελληνικών Ακαδημαϊκών Βιβλιοθηκών. Γεωχωρικά συστήματα μέσω διαδικτύου 18
