1 Περιεχόμενα ΧΑΡΤΗΣ... 2 Είσοδος στην εφαρμογή «Χάρτης»... 2 Λειτουργίες εφαρμογής «Χάρτης»....2 Πλοήγηση στο χάρτη... 3 Σχεδίαση στο χάρτη... 4 Εκτύπωση του χάρτη... 6 Μετρήσεις επάνω στο χάρτη... 9 Εμφάνιση Υπομνήματος του χάρτη... 11

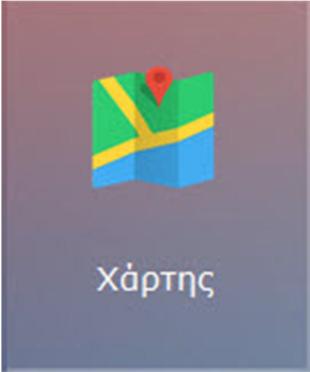

2 ΧΑΡΤΗΣ Από την κεντρική σελίδα της Γεωπύλης μπορείτε να πλοηγηθείτε τόσο σε γενικές πληροφορίες που αφορούν την ΕΓΝΑΤΙΑ ΟΔΟ Α.Ε. όσο και σε πλήθος χαρτογραφικών εφαρμογών και υπηρεσιών. Είσοδος στην εφαρμογή «Χάρτης» Για να εισέλθετε στην εφαρμογή «Χάρτης», αρκεί μέσω της κεντρικής σελίδας της Γεωπύλης να πατήσετε στο αντίστοιχο εικονίδιο: Λειτουργίες εφαρμογής «Χάρτης» Αμέσως μόλις πατήσετε στο εικονίδιο «Χάρτης», ανακατευθύνεστε στην κεντρική σελίδα της χαρτογραφικής εφαρμογής. Με την εφαρμογή αυτή ο χρήστης έχει στη διάθεσή του ένα χάρτη στον οποίο παρουσιάζεται ο άξονας της Εγνατίας Οδού, με ένα πλήθος γεωχωρικών δεδομένων όπως διάφορες υποδομές (Χ.Σ.Α., Κ.Δ.Α. κλπ) καθώς και μία συλλογή οντοτήτων όπως λίμνες, σιδηροδρομικό δίκτυο κλπ.

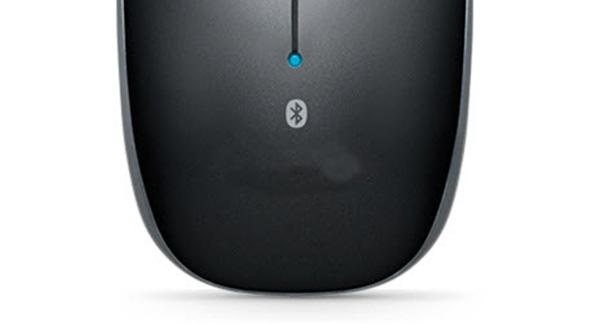

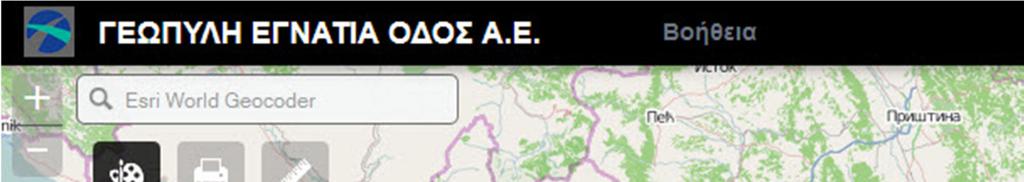

3 Πλοήγηση στο χάρτη Η πλοήγηση στο χάρτη γίνεται μέσω των εικονιδίων μεγέθυνσης (zoom in), σμίκρυνσης (zoom out) και μετακίνησης στο χάρτη. Οι λειτουργίες αυτές γίνονται με τα εικονίδια που βρίσκονται στο αριστερό μέρος της οθόνης σε συνδυασμό με το ποντίκι. Πατώντας στο πλήκτρο μεγέθυνσης (zoom in ) ο χρήστης πλησιάζει στο επίπεδο του χάρτη. Πατώντας το πλήκτρο σμίκρυνσης (zoom out ) ο χρήστης απομακρύνεται από το επίπεδο του χάρτη. Η ίδια ακριβώς λειτουργία μπορεί να εκτελεστεί και με τη ροδέλα του ποντικιού. Κυλήστε τη ροδέλα του ποντικιού προς τα μπροστά για να κάνετε Zoom In και προς τα πίσω για να κάνετε Zoom Out, όπως φαίνεται στην παρακάτω εικόνα: Zoom In Zoom Out Επίσης ο χρήστης έχει τη δυνατότητα να πλοηγηθεί επάνω στο χάρτη πατώντας συνεχώς το αριστερό πλήκτρο του ποντικιού. Εμφανίζεται το σύμβολο επάνω στο χάρτη και με την κίνηση του ποντικιού γίνεται και η πλοήγηση του χρήστη. Την ίδια λειτουργία μπορεί να την εκτελέσει με τα βελάκια του πληκτρολογίου:

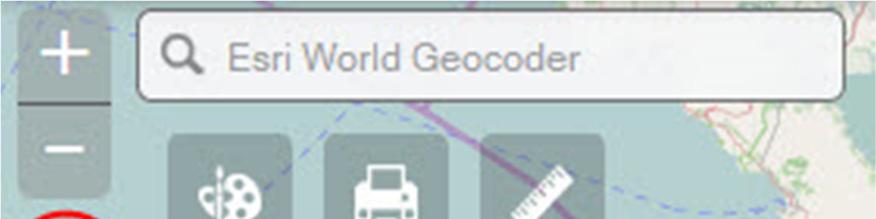

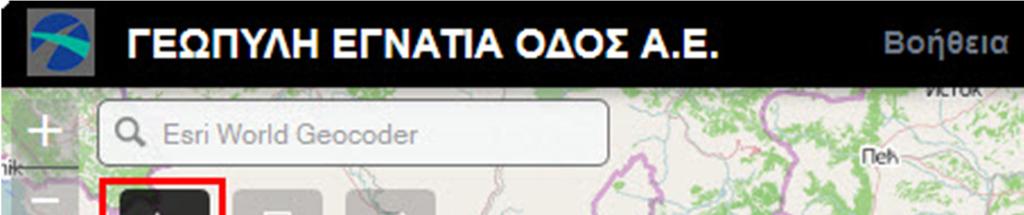

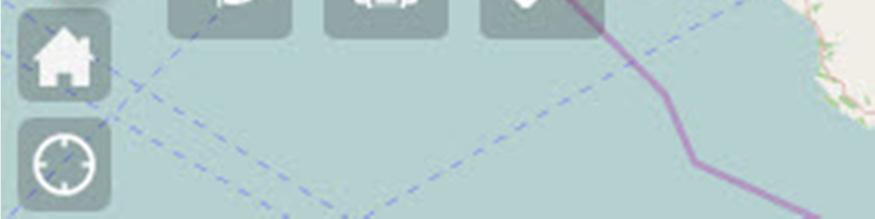

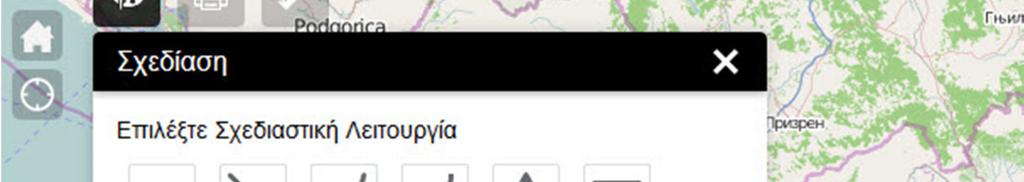

4 Για να επανέλθει ο χρήστης στην αρχική κλίμακα εμφάνισης του χάρτη, επιλέγει το αντίστοιχο εικονίδιο (default extend), όπως φαίνεται στην παρακάτω εικόνα: Υπάρχει επίσης η δυνατότητα εύρεσης της θέσης του χρήστη και ο διαμοιρασμός της με τον ιστότοπο του portal. Για να ενεργοποιηθεί η δυνατότητα αυτή αρκεί ο χρήστης να επιλέξει το αντίστοιχο πλήκτρο, όπως αυτό εμφανίζεται παρακάτω: Σχεδίαση στο χάρτη Ο χρήστης έχει τη δυνατότητα να σχεδιάσει επάνω στο χάρτη απλά σχήματα και γραμμές προσθέτοντας τη δική του πληροφορία και τελικά να εκτυπώσει το θεματικό χάρτη που θα δημιουργήσει. Η δυνατότητα σχεδίασης είναι εφικτή πατώντας αντίστοιχο κουμπί, όπως φαίνεται στην εικόνα που ακολουθεί:

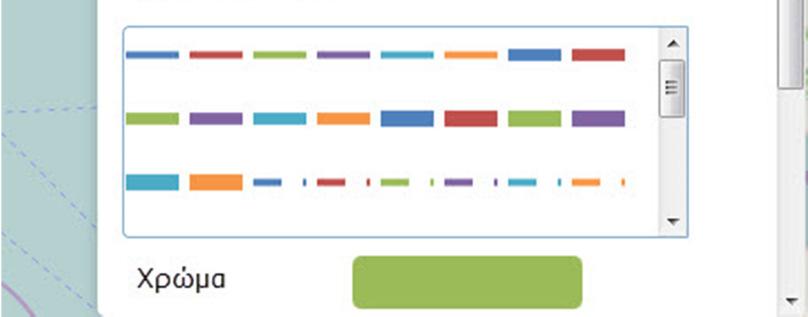

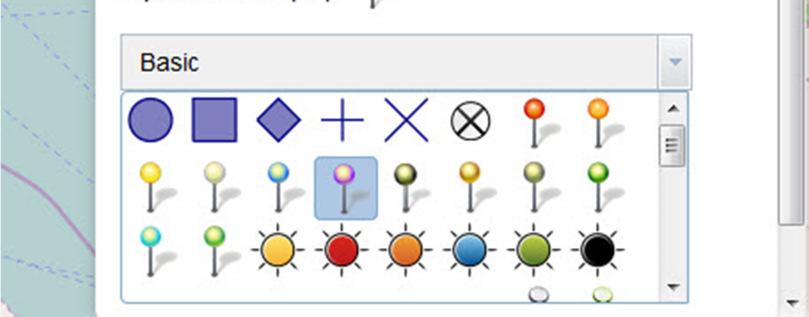

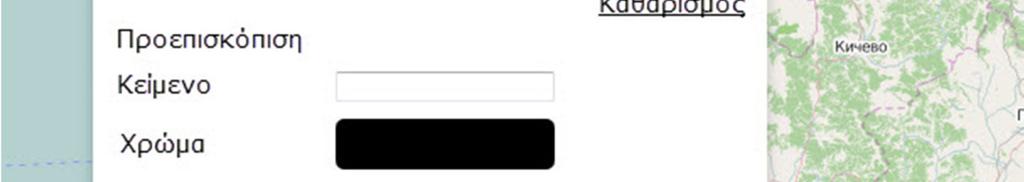

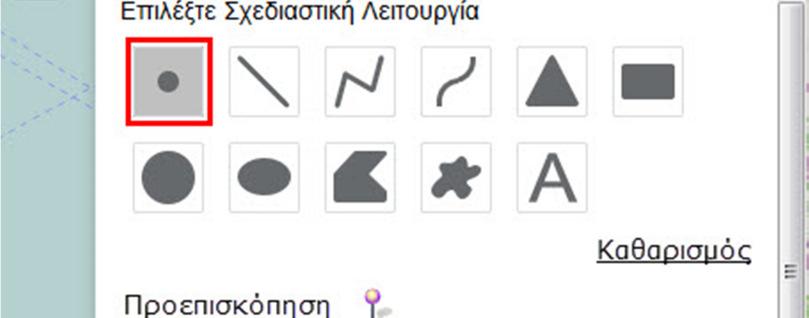

5 Κάθε γεωμετρικό αντικείμενο έχει και τους δικούς του κανόνες σχεδίασης. Ανάλογα με την επιλογή του χρήστη «ανοίγει» και ένα διαφορετικό μενού, από το οποίο αυτός επιλέγει τα χαρακτηριστικά των αντικειμένων που θα σχεδιάσει. Έτσι εάν επιλέξει σημεία έχει τη δυνατότητα αλλαγής της εμφάνισής τους, ενώ εάν επιλέξει γραμμή έχει τη δυνατότητα αλλαγής του πάχους της καθώς και του χρώματός της: Επίσης υπάρχει η δυνατότητα γραφής κειμένου, όπου ο χρήστης μπορεί να επιλέξει γραμματοσειρά, χρώμα γραμματοσειράς και μέγεθος γραμμάτων, όπως φαίνεται στην παρακάτω εικόνα: Από τη στιγμή που ο χρήστης ξεκινήσει να σχεδιάζει, εμφανίζεται ένα βοηθητικό παράθυρο που τον ενημερώνει για τον τρόπο λειτουργίας των σχεδιαστικών εργαλείων. Για παράδειγμα με διαφορετικό τρόπο σχεδιάζονται οι γραμμές, οι polylines ή τα τρίγωνα. Οι γραμμές κατασκευάζονται με πατημένο το αριστερό πλήκτρο του ποντικιού και τελειώνουν μόλις τo αφήσει ο χρήστης. Οι polylines ξεκινούν πατώντας το αριστερό πλήκτρο του ποντικιού, και με κάθε πάτημα του αριστερού πλήκτρου

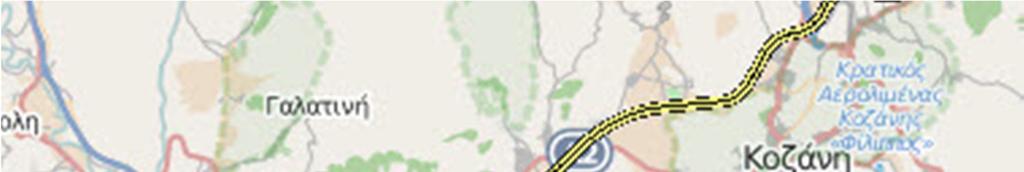

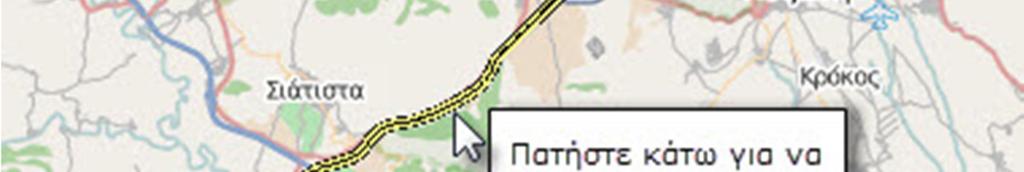

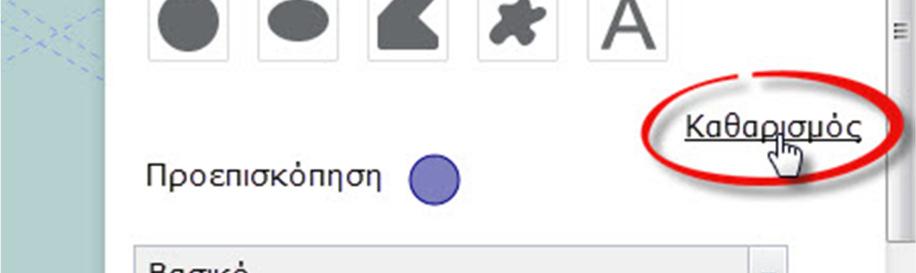

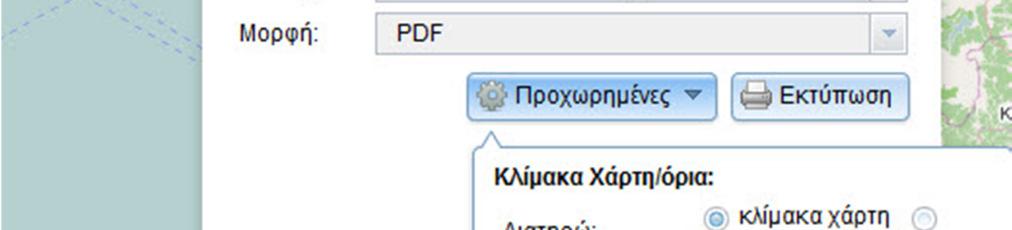

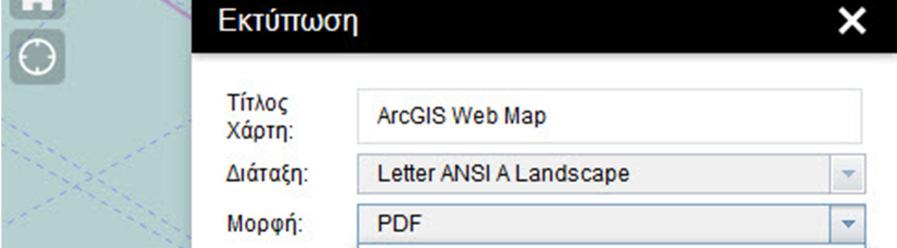

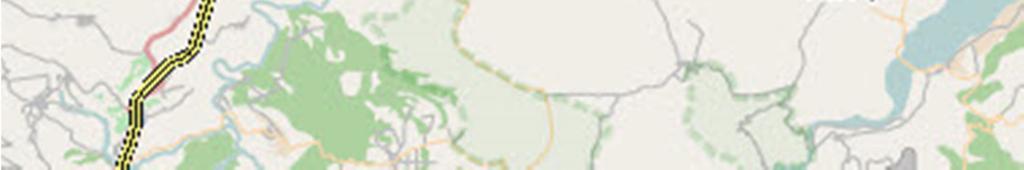

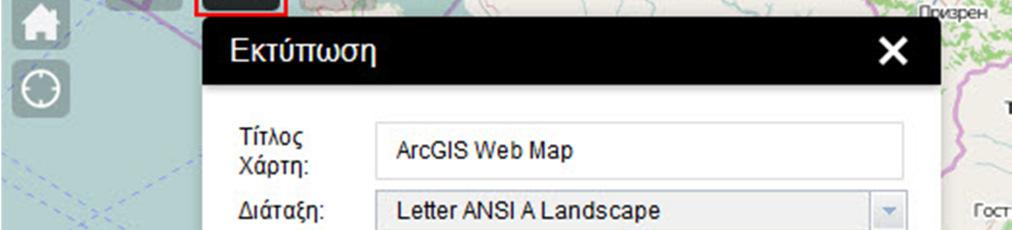

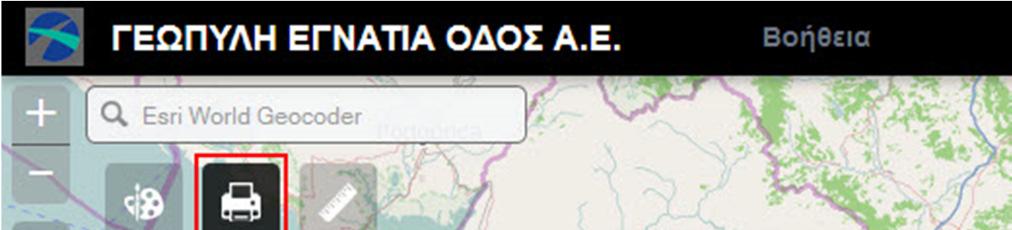

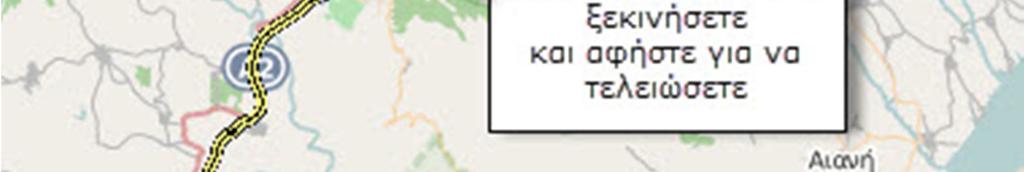

6 προστίθεται και μια κορυφή. Η σχεδίαση του συγκεκριμένου αντικειμένου τελειώνει με διπλό πάτημα του αριστερού πλήκτρου του ποντικιού. Αυτή η πληροφορία εμφανίζεται δυναμικά σε ένα βοηθητικό παράθυρο που ακολουθεί τον κέρσορα σχεδίασης, όπως φαίνεται στην παρακάτω εικόνα: Τέλος ο χρήστης έχει τη δυνατότητα να σβήσει ότι έχει σχεδιάσει πατώντας το κουμπί «Καθαρισμός» όπως φαίνεται στην παρακάτω εικόνα: Εκτύπωση του χάρτη Αφού ο χρήστης τελειώσει με τη σύνθεση του χάρτη του έχει τη δυνατότητα να τον εκτυπώσει, μέσα από το μενού που εμφανίζεται, πατώντας το κουμπί της εκτύπωσης. Έτσι ο χρήστης μπορεί να δώσει ένα όνομα στον προς εκτύπωση χάρτη και μέσα από τις ρυθμίσεις για προχωρημένους «Advanced»

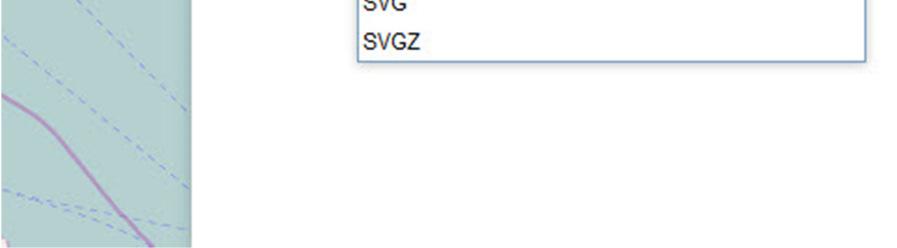

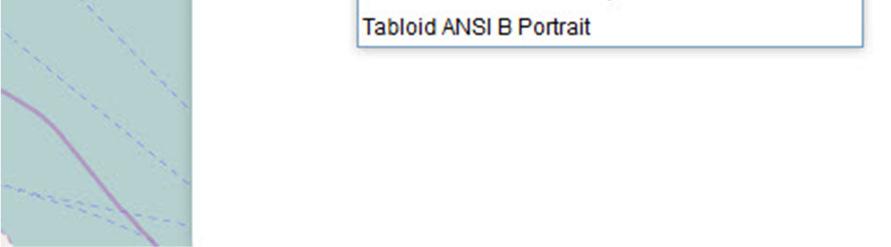

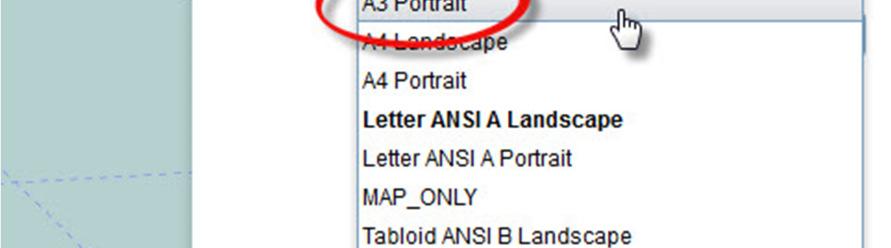

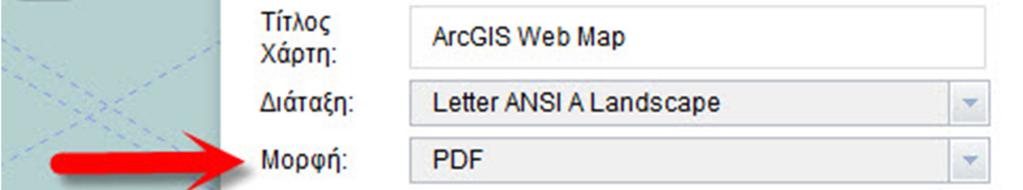

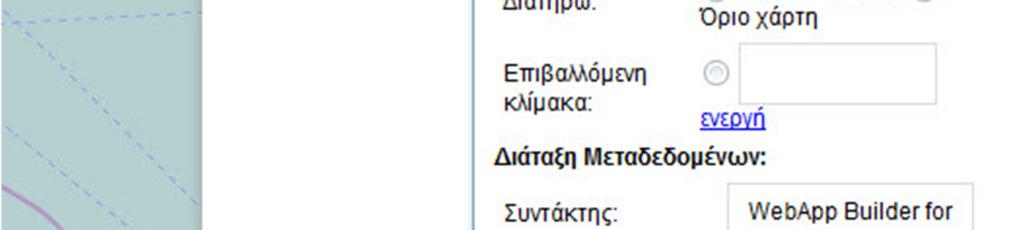

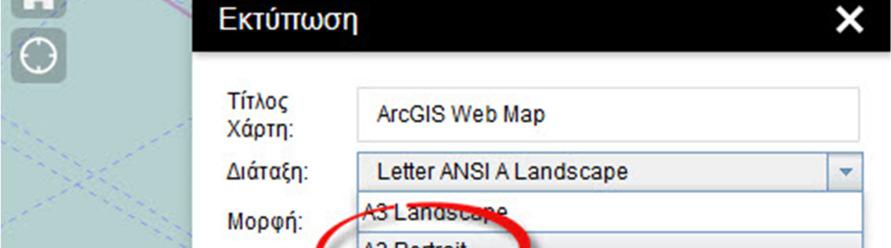

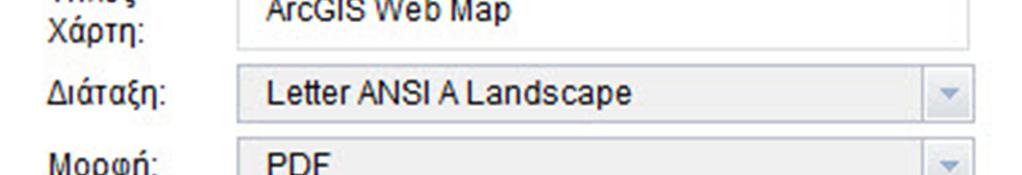

7 έχει τη δυνατότητα να ορίσει την κλίμακα εκτύπωσης «Map scale/extent», μέγεθος εκτύπωσης (σε pixels) καθώς και την ποιότητα εκτύπωσης (σε DPI). Μαζί με τις ρυθμίσεις και πριν την τελική εκτύπωση, ο χρήστης επιλέγει το μέγεθος του χαρτιού και το είδος του παραγόμενου αρχείου εκτύπωσης, σε περίπτωση που δεν επιθυμεί ή δεν έχει τη δυνατότητα για άμεση εκτύπωση σε εκτυπωτή. Οι ρυθμίσεις αυτές γίνονται μέσω των κουμπιών Χαρτί και Τύπος αρχείου, όπως φαίνεται στις παρακάτω εικόνες:

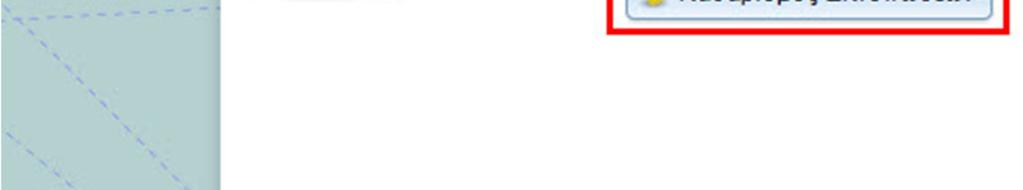

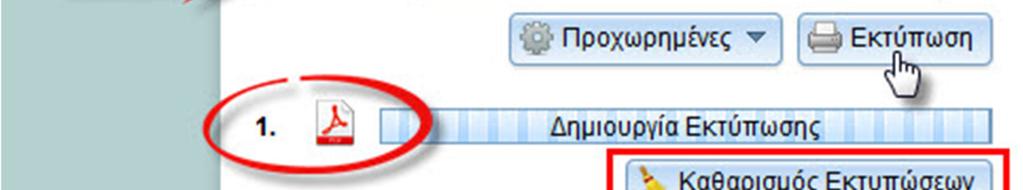

8 Η τελική εκτύπωση επιτυγχάνεται με τη χρήση του κουμπιού «Εκτύπωση» όπου εμφανίζεται μια μπάρα που δείχνει την εξέλιξη της εκτύπωσης (Δημιουργία Εκτύπωσης), τον τύπο του παραγόμενου αρχείου (PDF) και κάτω από αυτά υπάρχει η δυνατότητα να «καθαρίσουμε» τις εκτυπώσεις που έχουμε κάνει πατώντας το «Καθαρισμός Εκτυπώσεων»: Στο τέλος ο χρήστης μπορεί να δει, πατώντας επάνω σε μια ολοκληρωμένη εκτύπωση, το τελικό αποτέλεσμα μέσα από το αντίστοιχο πρόγραμμα θέασης του παραγόμενου αρχείου:

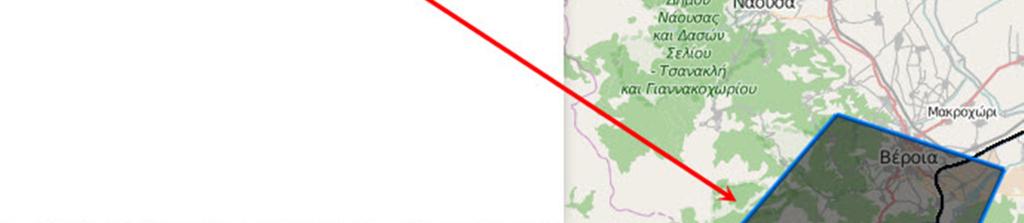

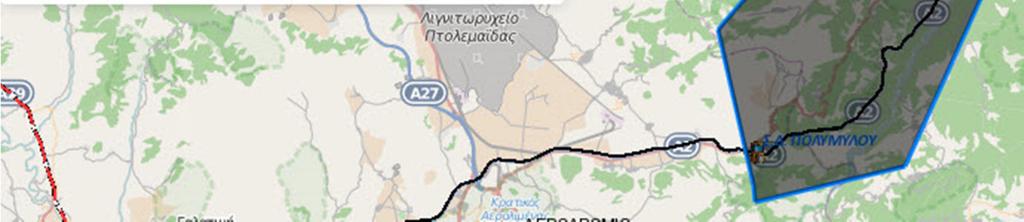

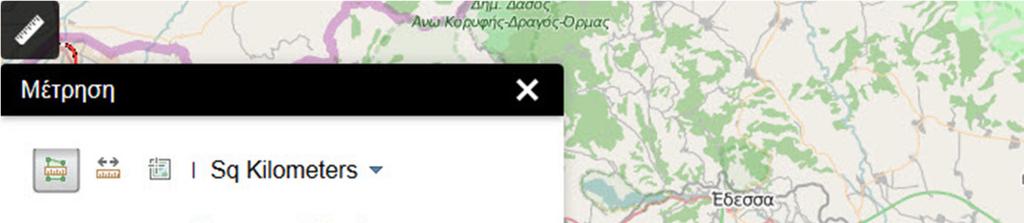

9 Μετρήσεις επάνω στο χάρτη Η τελευταία δυνατότητα που δίνεται στο χρήστη, από τα κουμπιά αυτής της ομάδας, είναι το να μετράει αποστάσεις, εμβαδά και να παίρνει συντεταγμένες σε θέσεις επάνω στο χάρτη. Αυτό γίνεται επιλέγοντας ένα από τα αντίστοιχα εικονίδια μέσα στο παράθυρο των μετρήσεων, το οποίο εμφανίζεται μόλις ο χρήστης πατήσει το εικονίδιο με τον χάρακα: Ο χρήστης επιλέγοντας τη μέτρηση του εμβαδού, κάθε φορά που πατάει το αριστερό πλήκτρο του ποντικιού επάνω στο χάρτη, δημιουργεί και μια κορυφή σε ένα κλειστό πολύγωνο του οποίου το εμβαδό θέλει να μετρήσει. Για να κλείσει το πολύγωνο και να πάρει το αποτέλεσμα της μέτρησης πατάει δύο φορές γρήγορα (διπλό κλικ) το αριστερό πλήκτρο του ποντικιού. Ομοίως όταν ο χρήστης θέλει να μετρήσει αποστάσεις, με κάθε πάτημα του αριστερού πλήκτρου του ποντικιού δημιουργείται και μια κορυφή μιας ανοιχτής τεθλασμένης γραμμής. Για να τελειώσει ο προσδιορισμός της γραμμικής απόστασης, ο χρήστης, όπως και στο εμβαδό, κάνει διπλό αριστερό πάτημα του ποντικιού επάνω στο χάρτη. Τα αποτελέσματα των μετρήσεων εμφανίζονται στο κάτω μέρος του παραθύρου:

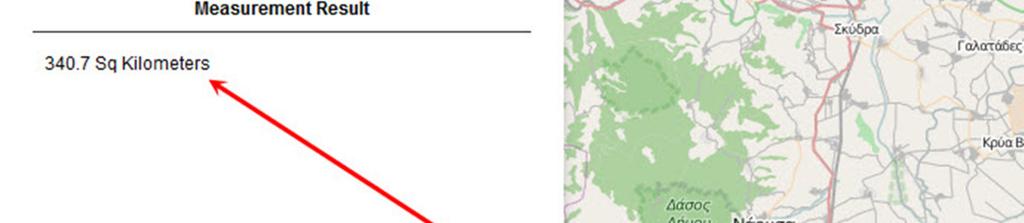

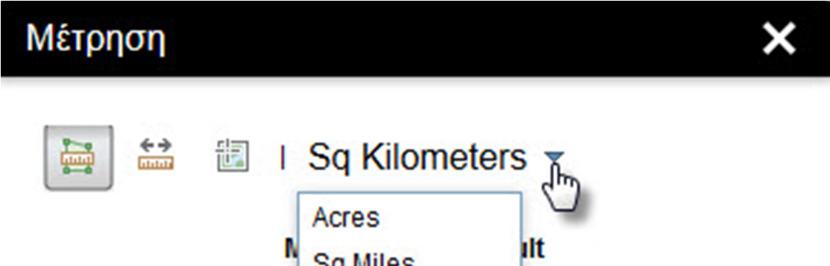

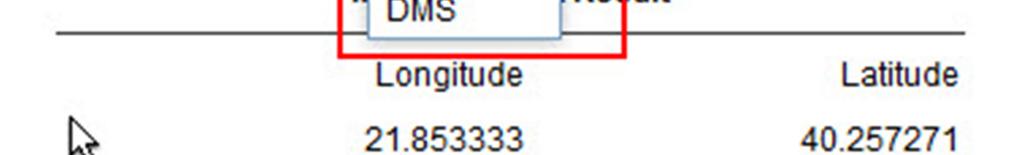

10 Το αποτέλεσμα δίνεται σε τετραγωνικά χιλιόμετρα. Ο χρήστης έχει τη δυνατότητα να αλλάξει τις μονάδες μέτρησης πατώντας το βέλος που βρίσκεται δίπλα από την ονομασία των ενεργών μονάδων μέτρησης π.χ. «Sq. meters». Παρόμοια οθόνη εμφανίζεται και κατά τη μέτρηση των αποστάσεων. Και εδώ ο χρήστης έχει τη δυνατότητα από το μενού να αλλάζει τις μονάδες μέτρησης, όπως φαίνεται στην παρακάτω εικόνα. Επίσης φαίνεται ότι ο χρήστης έχει ορίσει μια απόσταση με ένα ενδιάμεσο σημείο. Για να τελειώσει ο ορισμός της απόστασης ο χρήστης πρέπει να κάνει διπλό αριστερό πάτημα στο ποντίκι: Το τελευταίο εικονίδιο στη σειρά δίνει στο χρήστη τις συντεταγμένες του σημείου στο οποίο βρίσκεται πάνω στο χάρτη, κάθε στιγμή, με το ποντίκι του. Οι συνταγμένες αυτές μπορεί να είναι σε μορφή δεκαδική «Degrees» ή εξηνταδική «DMS» αρκεί ο χρήστης να πατήσει το βέλος δίπλα στο όνομα των μονάδων π.χ. «Degrees». Το σημείο αναπαρίσταται με ένα πράσινο βέλος επισήμανσης και ο χρήστης μπορεί να βάλει μόνο ένα σημείο τη φορά, επάνω στο χάρτη:

11 Στο επάνω δεξί τμήμα της οθόνης, που έχει στη διάθεση του ο χρήστης, υπάρχουν 6 εικονίδια. Μέσω αυτών ο χρήστης μπορεί να δει το υπόμνημα του χάρτη, να δει και να διαχειριστεί την εμφάνιση ή όχι των επιπέδων του χάρτη, έχει τη δυνατότητα της δημιουργίας ερωτημάτων μέσα από τις οντότητες που υπάρχουν στο χάρτη, μπορεί να αλλάξει το χαρτογραφικό υπόβαθρο, να υπολογίσει διαδρομές και να δει επιλεγμένες θέσεις επί της οδού. Εμφάνιση Υπομνήματος του χάρτη Ο χρήστης αφού πατήσει το εικονίδιο του Υπομνήματος, εμφανίζει το υπόμνημα του χάρτη, το οποίο περιλαμβάνει όλα τα επίπεδα οντοτήτων που εμφανίζονται στο χάρτη. Εάν ο χρήστης αφαιρέσει ή προσθέσει ορατά επίπεδα στο χάρτη, ανάλογα αλλάζει και το υπόμνημα:

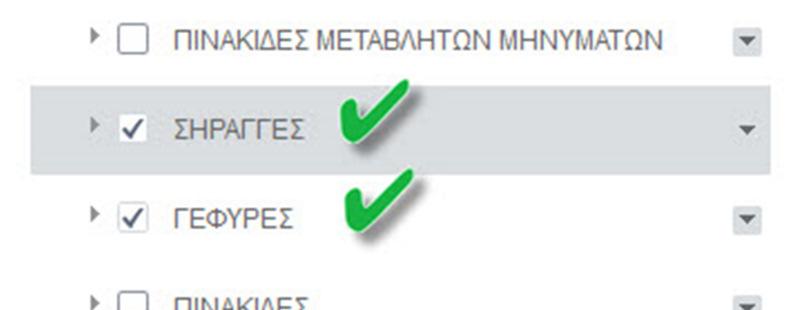

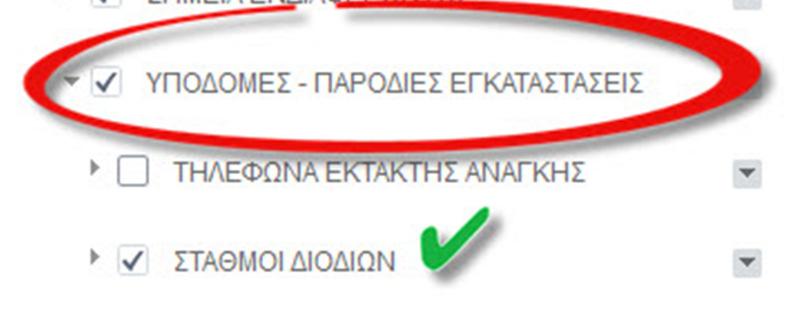

12 Λίστα Επιπέδων Ο χρήστης αφού πατήσει το εικονίδιο της Λίστας Επιπέδων, έχει στη διάθεσή του τα επίπεδα πληροφορίας. Αυτά ενδέχεται να παρουσιάζονται ομαδοποιημένα, οπότε ο χρήστης θα πρέπει να πατήσει επάνω στο όνομα της κάθε ομάδας για να αναπτυχθεί πλήρως η λίστα των επιπέδων που ανήκουν σε αυτήν. Έπειτα τσεκάροντας τα αντίστοιχα κουτάκια μπορεί να εμφανίζει και να αποκρύπτει επάνω στο χάρτη, τα επίπεδα της επιλογής του:

13 Στα δεξιά του ονόματος του κάθε επιπέδου υπάρχει ένα βέλος. Πατώντας το ο χρήστης ενεργοποιεί τη δυνατότητα που έχει να μπορεί να βλέπει τον πίνακα της περιγραφικής πληροφορίας που ακολουθεί κάθε μία από τις οντότητες του χάρτη «Open attribute table»: Αφού ανοίξει ο πίνακας των περιγραφικών δεδομένων, επάνω και αριστερά από τις στήλες του υπάρχουν 4 εικονίδια ενεργειών. Το πρώτο από αριστερά είναι το εικονίδιο «Επιλογές». Πατώντας το αυτό ο χρήστης έχει στη διάθεσή του μια σειρά από επιλογές όπως αυτές φαίνονται στις παρακάτω εικόνες:

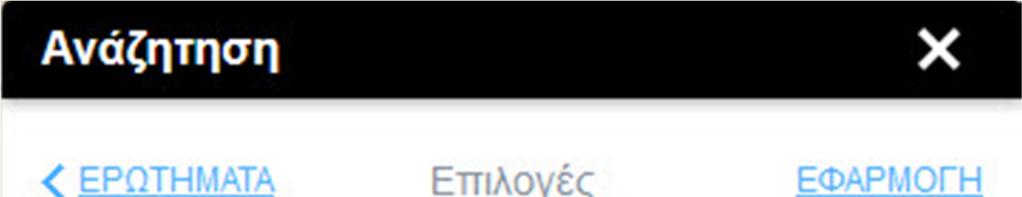

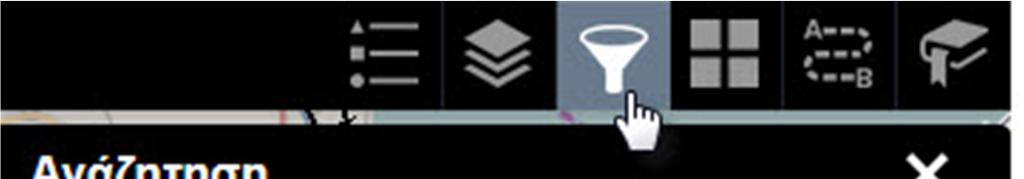

14 Με την επόμενη επιλογή «Zoom σε» ο χρήστης μπορεί να πλοηγηθεί πάνω στο χάρτη στην επιλεγμένη ή τις επιλεγμένες οντότητες. Με το εικονίδιο «Καθαρισμός Επιλογών» ο χρήστης από-επιλέγει τις επιλογές που έχει κάνει, ενώ τέλος με την «Ανανέωση» μπορεί να κάνει ανανέωση. Ερωτήματα οντοτήτων του χάρτη Τέλος ο χρήστης πατώντας το τελευταίο εικονίδιο της ομάδας, μπορεί να εκτελέσει προκαθορισμένα ερωτήματα, από συγκεκριμένα επίπεδα οντοτήτων του χάρτη. Αφού ο χρήστης επιλέξει το επίπεδο που επιθυμεί, περνάει σε μια δεύτερη καρτέλα στην οποία έχει τη δυνατότητα να κάνει κάποιο χωρικό ερώτημα, όπως φαίνεται στην παρακάτω εικόνα:

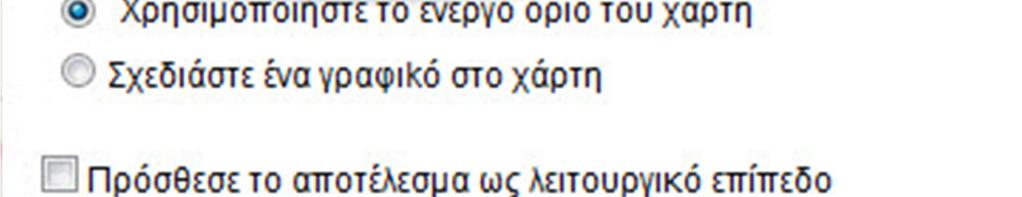

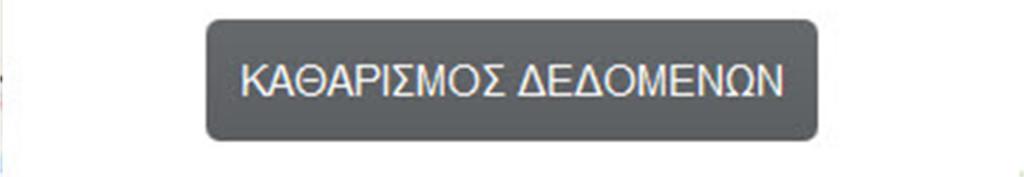

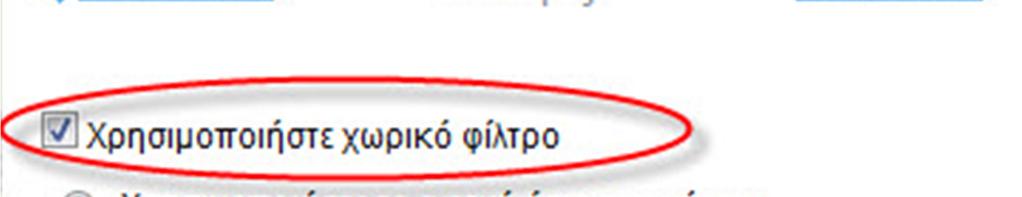

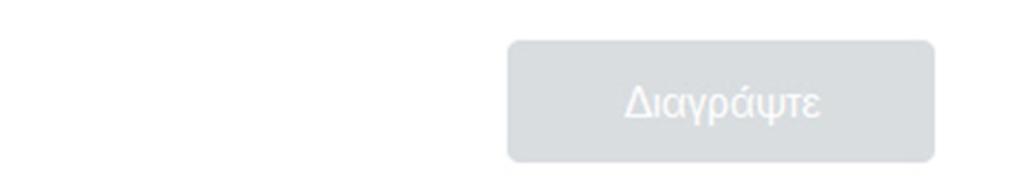

15 Επίσης ο χρήστης μπορεί να χρησιμοποιήσει τα σχεδιαστικά του εργαλεία, για τον προσδιορισμό μιας συγκεκριμένης περιοχής στην οποία θα γίνει η χωρική αναζήτηση με τη χρήση χωρικών, τσεκάροντας το αντίστοιχο κουτάκι. Για παράδειγμα μπορεί να κάνει έναν κύκλο συγκεκριμένης ακτίνας και να ζητάει τους σταθμούς Αποχιονισμού που βρίσκονται εντός της επισημασμένης περιοχής. Τα αποτελέσματα της αναζήτησης μπορούν να παραμείνουν στην επιφάνεια του χάρτη, εφόσον ο χρήστης τσεκάρει το κουτάκι που αναφέρει «Προσθέστε το αποτέλεσμα ως λειτουργικό επίπεδο». Με τον τρόπο αυτό μπορεί να εμπλουτίζει το χάρτη με τα αποτελέσματα συνεχών ερωτημάτων για να φτιάξει το θεματικό του χάρτη και να τον εκτυπώσει. Αλλιώς σε περίπτωση που ο χρήστης επιθυμεί να τα αφαιρέσει από το χάρτη, επιλέγει στο κάτω μέρος του παραθύρου την επιλογή «ΚΑΘΑΡΙΣΜΟΣ ΔΕΔΟΜΕΩΝ». Τέλος με τη επιλογή «ΕΦΑΡΜΟΓΗ» ο χρήστης παίρνει τα αποτελέσματος του ερωτήματος που έθεσε. Στην παρακάτω αλληλουχία εικόνων εμφανίζεται η μορφή των παραθύρων κατά τη διάρκεια ενός χωρικού ερωτήματος του επιπέδου που περιέχει τα ΑΕΡΟΔΡΟΜΙΑ. Αφού ο χρήστης επιλέξει το επίπεδο, στην επόμενη καρτέλα καθορίζει με ένα πολύγωνο την περιοχή μέσα στην οποία θα γίνει το χωρικό ερώτημα και στο τέλος εμφανίζεται στο χάρτη το τελικό αποτέλεσμα του ερωτήματος αυτού, με την εμφάνιση των διοδίων εντός της επισημασμένης περιοχής.

16 ΓΕΩΠΥΛΗ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Ο χρήστης αφού έχει επιλέξει το επίπεδο με τα Αεροδρόμια, τσεκάρει το κουτάκι του χωρικού φίλτρου, και με τη βοήθεια των εργαλείων σχεδίασης προσδιορίζει με το πολύγωνο την περιοχή του χωρικού ερωτήματος. Για να ολοκληρώσει τη σχεδίαση του πολυγώνου ο χρήστης εκτελεί διπλό αριστερό πάτημα στο κουμπί του ποντικιού του. Το τελικό αποτέλεσμα φαίνεται στην παρακάτω εικόνα, με τα διόδια εντός της περιοχής του ερωτήματος να έχουν επισημανθεί με κύκλους χρώματος μώβ. Στα δεξιά του χάρτη εμφανίζονται οι σταθμοί με την ονομασία τους και την περιγραφική πληροφορία που είναι διαθέσιμη για τη λειτουργία αυτή:

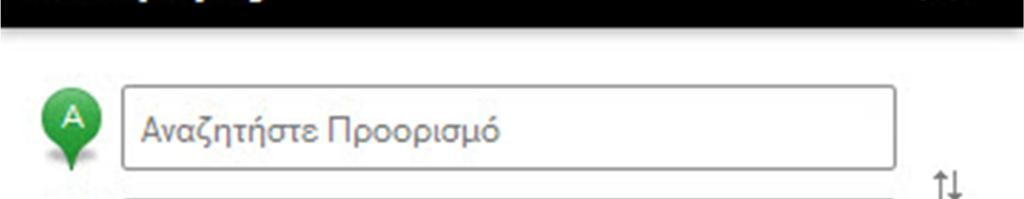

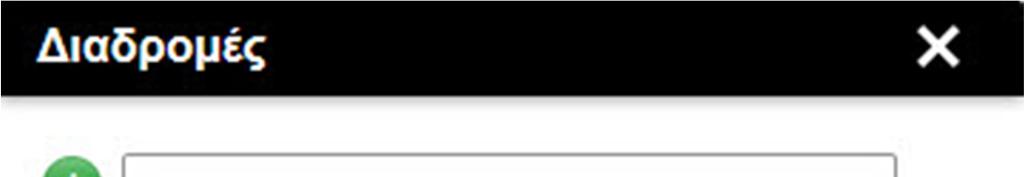

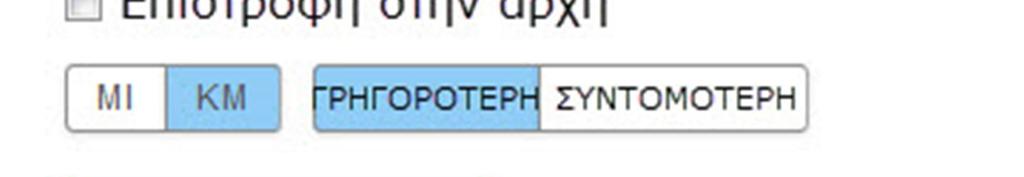

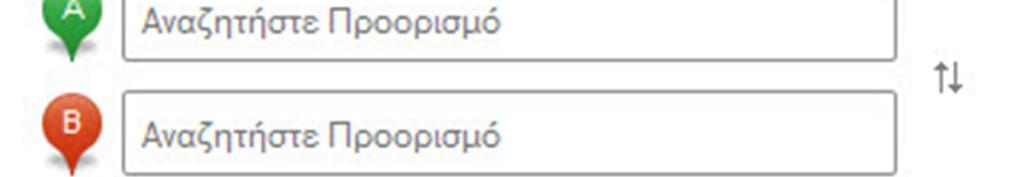

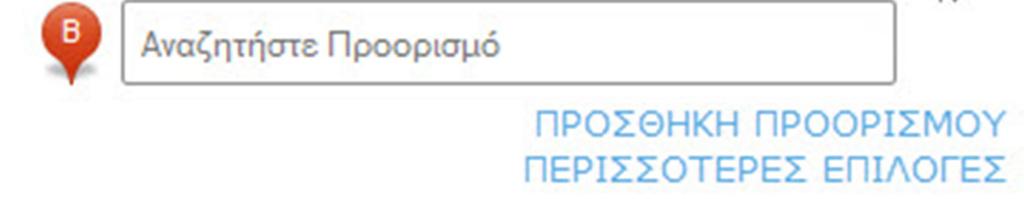

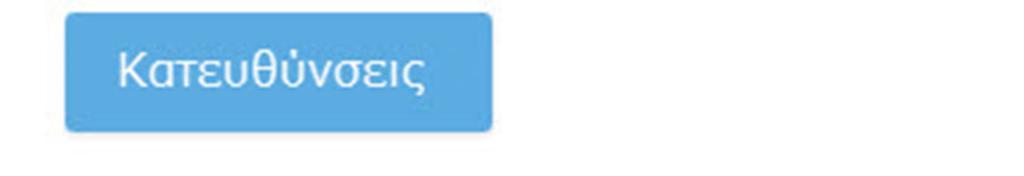

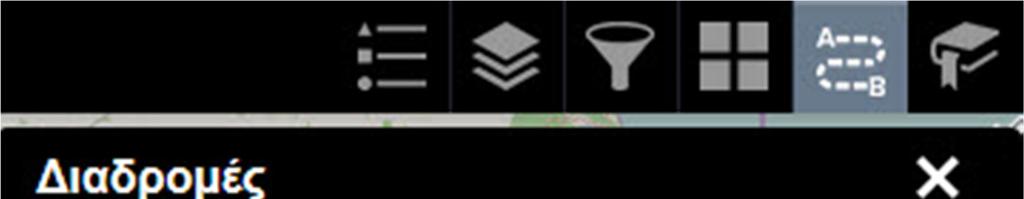

17 Με το τέταρτο κατά σειρά εικονίδιο ο χρήστης μπορεί να αλλάξει το χαρτογραφικό υπόβαθρο του χάρτη. Η επόμενη υπηρεσία που έχει στη διάθεσή του ο χρήστης είναι η δυνατότητα εύρεσης βέλτιστης διαδρομής, με τον ίδιο τρόπο που λειτουργεί και η ανεξάρτητη εξωτερική υπηρεσία που περιγράφεται σε άλλο κεφάλαιο του Help. Ο χρήστης στη θέση «Α» εισάγει ΜΕ ΚΕΦΑΛΑΙΟΥΣ ΕΛΛΗΝΙΚΟΥΣ ΧΑΡΑΚΤΗΡΕΣ την αφετηρία του προορισμού του και στη θέση «Β» τον τελικό προορισμό. Μέσω του κουμπιού «ΠΡΟΣΘΗΚΗ ΠΡΟΟΡΙΣΜΟΥ» μπορεί να προσθέσει ενδιάμεσους προορισμούς στην τελική διαδρομή: Με το «ΠΕΡΙΣΣΟΤΕΡΕΣ ΕΠΙΛΟΓΕΣ» ο χρήστης μπορεί να επιλέξει τον υπολογισμό της συντομότερης διαδρομής (σε απόσταση) ή τη γρηγορότερη (σε χρόνο) και να την εμφανίσει σε μίλια ή χιλιόμετρα. Επιλέγοντας το κουτάκι «Επιστροφή στην αρχή» γίνεται

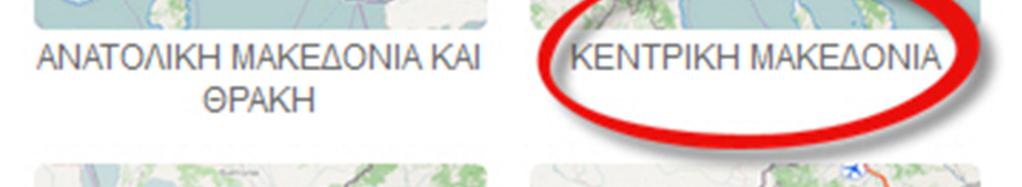

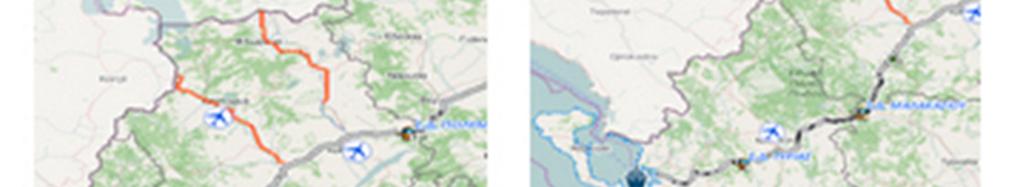

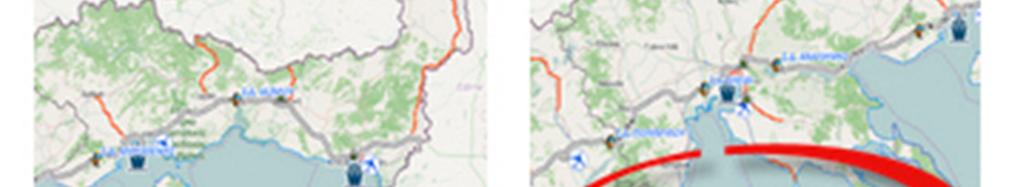

18 Με το τελευταίο εικονίδιο «Επιλεγμένες θέσεις» ο χρήστης μπορεί να δεί έτοιμους χάρτες που παρουσιάζουν επιλεγμένες οντότητες και τις οποίες μπορεί να διαχειριστεί από τη Λίστα Επιπέδων αποκρύπτοντας ή εμφανίζοντας τα επίπεδα που χρειάζεται:
