1 GET SDI PORTAL v1 Οδηγός Βοήθειας

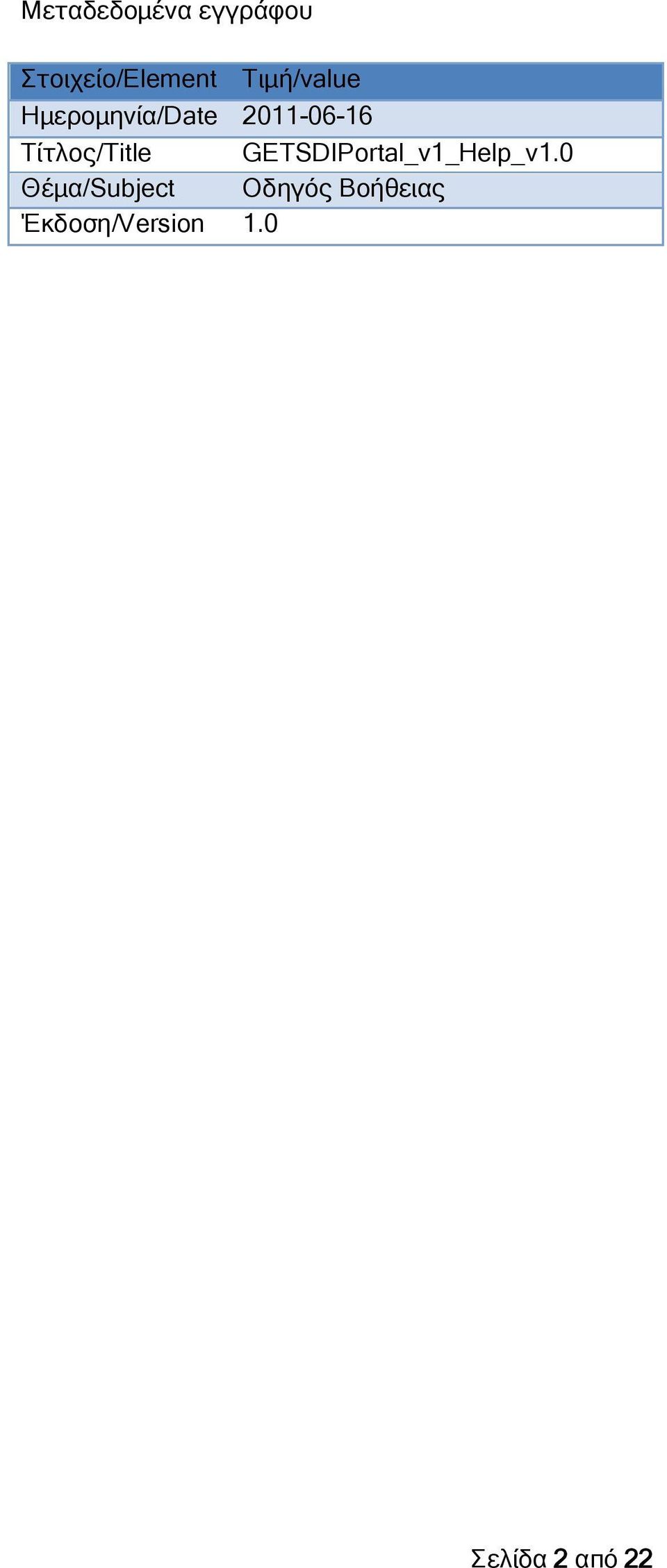

2 Μεταδεδομένα εγγράφου Στοιχείο/Element Τιμή/value Ημερομηνία/Date Τίτλος/Title GETSDIPortal_v1_Help_v1.0 Θέμα/Subject Οδηγός Βοήθειας Έκδοση/Version 1.0 Σελίδα 2 από 22

3 Περιεχόμενα Περιεχόμενα...3 Εισαγωγή...4 i. Καρτέλα Χάρτης...6 Χάρτης...7 Δέντρο Ενοτήτων...7 Γενικά...7 Λειτουργίες...8 Μενού επιλογών θεματικών επιπέδων...8 Πλοήγηση...9 Μετακίνηση...9 Μεγέθυνση...9 Μεγιστοποίηση...10 Μέτρηση Απόστασης...10 Μέτρηση Εμβαδού...10 Καθαρισμός Μετρήσεων...11 Συντεταγμένες Σημείου...11 Καθορισμός Σημείου...12 Μεταδεδομένα (Αναζήτηση)...12 Επιλογές...13 Επιλογή Καταλόγου...13 Αναζήτηση -Λίστα Αποτελεσμάτων...13 Καθαρισμός Χάρτη...14 Υπηρεσίες (Αναζήτηση)...14 Επιλογές...14 Επιλογή Καταλόγου...15 Αναζήτηση -Λίστα Αποτελεσμάτων...15 Καθαρισμός Χάρτη...16 Καρτέλα Λίστα Υπηρεσιών...16 Γενικά...16 WMS Υπηρεσίες...16 Προσθήκη Υπηρεσίας...17 Λίστα Υπηρεσιών...17 Λίστα Δεδομένων...18 WFS Υπηρεσίες...18 Προσθήκη Υπηρεσίας...19 Λίστα Υπηρεσιών...19 Λίστα Δεδομένων...20 CSW Υπηρεσίες...20 Προσθήκη Υπηρεσίας...21 Καρτέλα Πληροφοριών Μεταδεδομένων...21 Προσθήκη Υπηρεσίας στο Χάρτη...22 Σελίδα 3 από 22

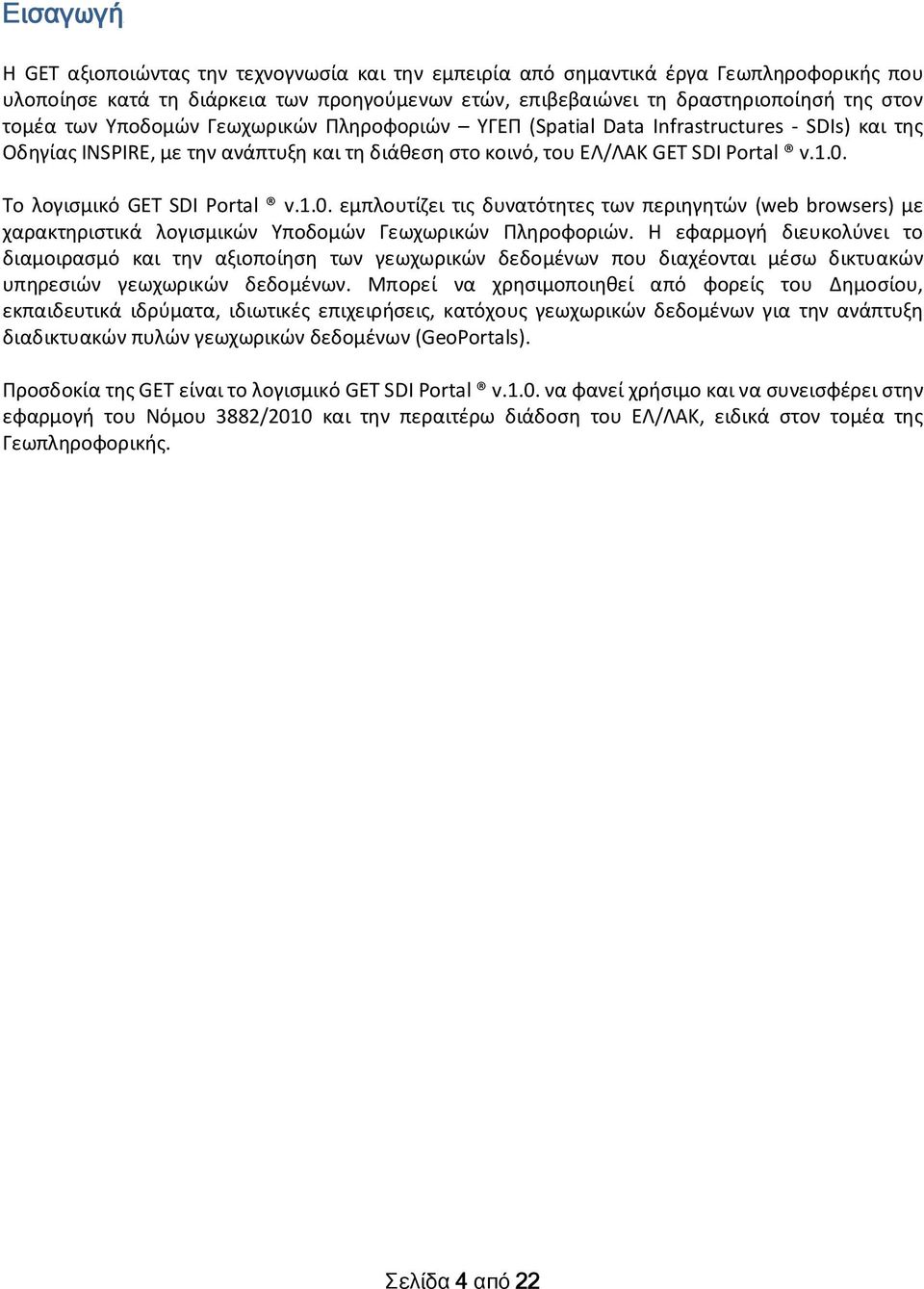

4 Εισαγωγή Η GET αξιοποιώντας την τεχνογνωσία και την εμπειρία από σημαντικά έργα Γεωπληροφορικής που υλοποίησε κατά τη διάρκεια των προηγούμενων ετών, επιβεβαιώνει τη δραστηριοποίησή της στον τομέα των Υποδομών Γεωχωρικών Πληροφοριών ΥΓΕΠ (Spatial Data Infrastructures - SDIs) και της Οδηγίας INSPIRE, με την ανάπτυξη και τη διάθεση στο κοινό, του ΕΛ/ΛΑΚ GET SDI Portal v.1.0. Το λογισμικό GET SDI Portal v.1.0. εμπλουτίζει τις δυνατότητες των περιηγητών (web browsers) με χαρακτηριστικά λογισμικών Υποδομών Γεωχωρικών Πληροφοριών. Η εφαρμογή διευκολύνει το διαμοιρασμό και την αξιοποίηση των γεωχωρικών δεδομένων που διαχέονται μέσω δικτυακών υπηρεσιών γεωχωρικών δεδομένων. Μπορεί να χρησιμοποιηθεί από φορείς του Δημοσίου, εκπαιδευτικά ιδρύματα, ιδιωτικές επιχειρήσεις, κατόχους γεωχωρικών δεδομένων για την ανάπτυξη διαδικτυακών πυλών γεωχωρικών δεδομένων (GeoPortals). Προσδοκία της GET είναι το λογισμικό GET SDI Portal v.1.0. να φανεί χρήσιμο και να συνεισφέρει στην εφαρμογή του Νόμου 3882/2010 και την περαιτέρω διάδοση του ΕΛ/ΛΑΚ, ειδικά στον τομέα της Γεωπληροφορικής. Σελίδα 4 από 22

5 Γρήγορη Αναφορά Χάρτης Εικόνα 1: Αρχική οθόνη Σελίδα 5 από 22

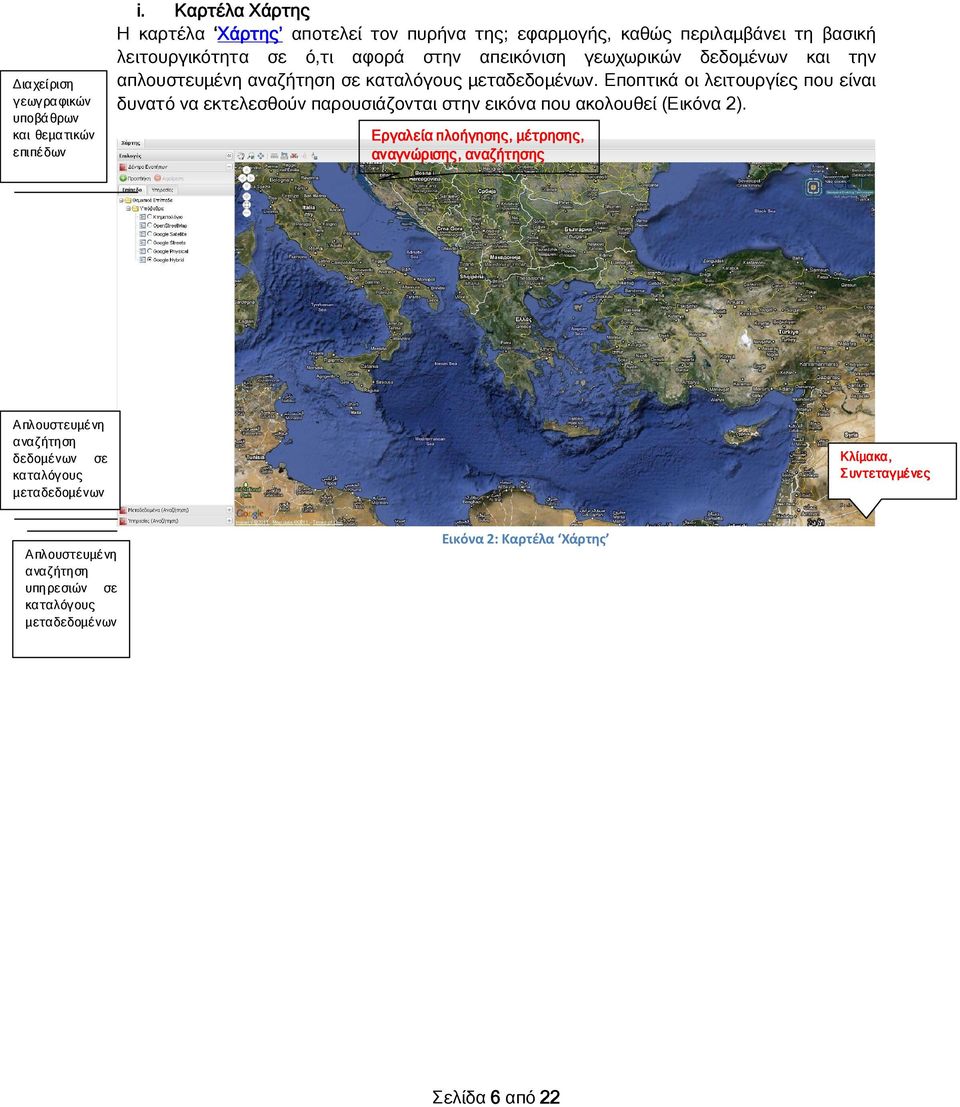

6 Διαχείριση γεωγραφικών υποβά θρων και θεματικών επιπέδων i. Καρτέλα Χάρτης Η καρτέλα Χάρτης αποτελεί τον πυρήνα της; εφαρμογής, καθώς περιλαμβάνει τη βασική λειτουργικότητα σε ό,τι αφορά στην απεικόνιση γεωχωρικών δεδομένων και την απλουστευμένη αναζήτηση σε καταλόγους μεταδεδομένων. Εποπτικά οι λειτουργίες που είναι δυνατό να εκτελεσθούν παρουσιάζονται στην εικόνα που ακολουθεί (Εικόνα 2). Εργαλεία πλοήγησης, μέτρησης, αναγνώρισης, αναζήτησης Απλουστευμένη αναζήτηση δεδομένων σε καταλόγους μεταδεδομένων Κλίμακα, Συντεταγμένες Απλουστευμένη αναζήτηση υπηρεσιών σε καταλόγους μεταδεδομένων Εικόνα 2: Καρτέλα Χάρτης Σελίδα 6 από 22

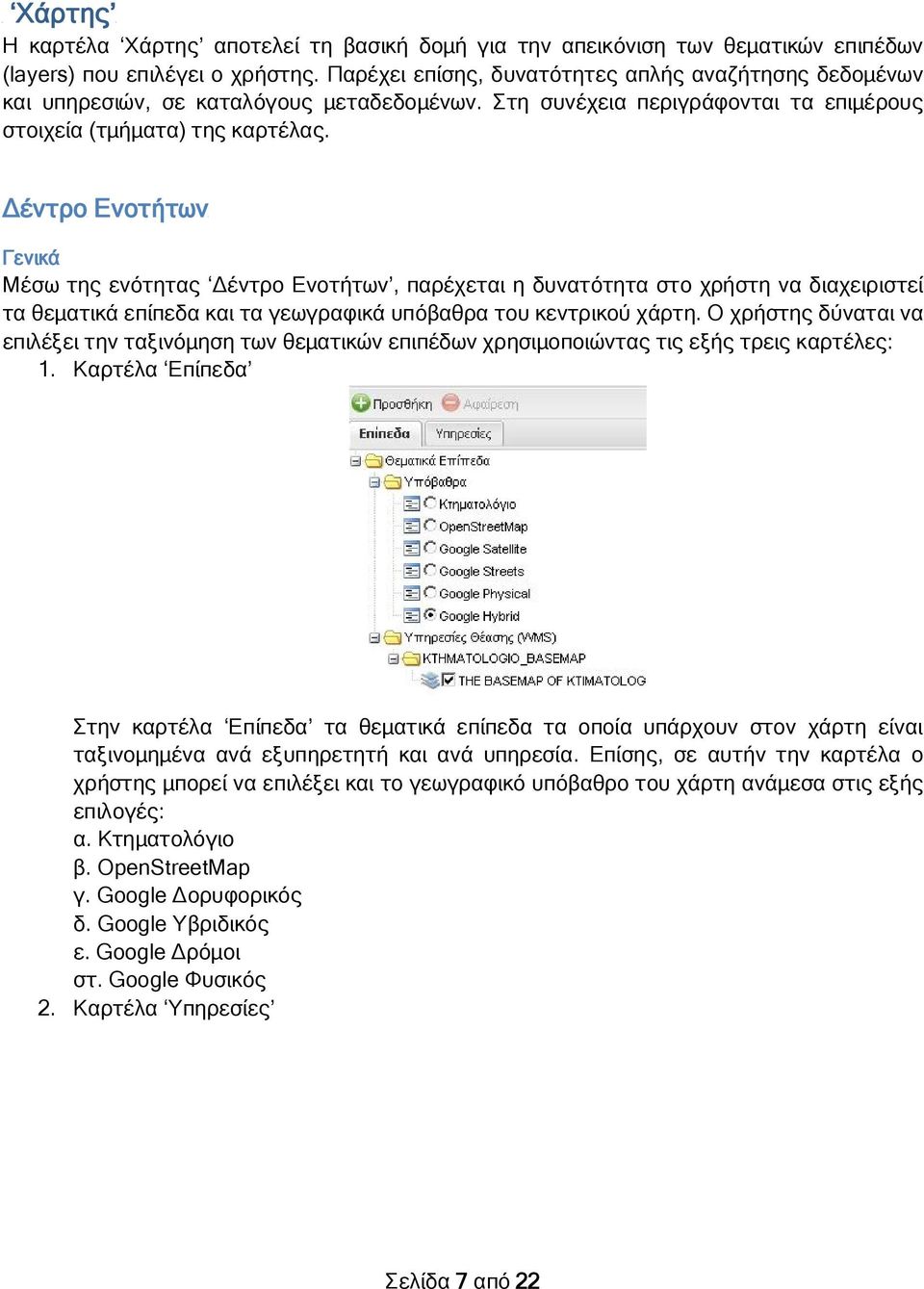

7 Χάρτης Η καρτέλα Χάρτης αποτελεί τη βασική δομή για την απεικόνιση των θεματικών επιπέδων (layers) που επιλέγει ο χρήστης. Παρέχει επίσης, δυνατότητες απλής αναζήτησης δεδομένων και υπηρεσιών, σε καταλόγους μεταδεδομένων. Στη συνέχεια περιγράφονται τα επιμέρους στοιχεία (τμήματα) της καρτέλας. Δέντρο Ενοτήτων Γενικά Μέσω της ενότητας Δέντρο Ενοτήτων, παρέχεται η δυνατότητα στο χρήστη να διαχειριστεί τα θεματικά επίπεδα και τα γεωγραφικά υπόβαθρα του κεντρικού χάρτη. Ο χρήστης δύναται να επιλέξει την ταξινόμηση των θεματικών επιπέδων χρησιμοποιώντας τις εξής τρεις καρτέλες: 1. Καρτέλα Επίπεδα Στην καρτέλα Επίπεδα τα θεματικά επίπεδα τα οποία υπάρχουν στον χάρτη είναι ταξινομημένα ανά εξυπηρετητή και ανά υπηρεσία. Επίσης, σε αυτήν την καρτέλα ο χρήστης μπορεί να επιλέξει και το γεωγραφικό υπόβαθρο του χάρτη ανάμεσα στις εξής επιλογές: α. Κτηματολόγιο β. OpenStreetMap γ. Google Δορυφορικός δ. Google Υβριδικός ε. Google Δρόμοι στ. Google Φυσικός 2. Καρτέλα Υπηρεσίες Σελίδα 7 από 22

8 Στην καρτέλα Επίπεδα τα θεματικά επίπεδα τα οποία υπάρχουν στον χάρτη είναι ταξινομημένα ανά τύπο υπηρεσίας. Λειτουργίες Ο χρήστης επιλέγοντας ένα θεματικό επίπεδο από το δέντρο μπορεί: 1. Να το αποκρύψει/εμφανίσει στο χάρτη. Μαρκάροντας ή όχι το στοιχείο ελέγχου (κουτί) που βρίσκεται δίπλα στο θεματικό επίπεδο, εμφανίζεται ή αποκρύπτεται αυτόματα από το χάρτη. 2. Να αλλάξει την προτεραιότητα εμφάνισης των θεματικών επιπέδων. Επιλέγοντας το θεματικό επίπεδο και μετακινώντας το πάνω ή κάτω από ένα άλλο θεματικό επίπεδο (κρατώντας πατημένο το αριστερό πλήκτρο του ποντικιού), μπορεί να αλλάξει την προτεραιότητα εμφάνισης των θεματικών επιπέδων στο χάρτη. Η λειτουργία αυτή Αυτό βοηθάει ιδιαίτερα σε περιπτώσεις που υπάρχουν επικαλύψεις μεταξύ δύο η περισσοτέρων θεματικών επιπέδων. Η ίδια λειτουργικότητα διατίθεται και στις υπηρεσίες μετακινώντας όμως το φάκελο των θεματικών επιπέδων, πάνω ή κάτω από ένα άλλο φάκελο. Σε περίπτωση που ο χρήστης επιθυμεί να προσθέσει και άλλα θεματικά επίπεδα, τα οποία προέρχονται από άλλες υπηρεσίες, τότε πατώντας το κουμπί Προσθήκη που βρίσκεται στο πάνω αριστερό μέρος μπορεί να προσθέσει υπηρεσίες WMS ή WFS και θεματικά επίπεδα στον χάρτη, ακολουθώντας τις οδηγίες που βρίσκονται εδώ. Επιπλέον, ο χρήστης μπορεί να αφαιρέσει ένα θεματικό επίπεδο, επιλέγοντάς το και πατώντας το κουμπί Αφαίρεση. Μενού επιλογών θεματικών επιπέδων Πατώντας το δεξί πλήκτρο του ποντικιού πάνω σε ένα θεματικό επίπεδο, τότε αυτόματα αναδύεται ένα μενού επιλογών που αφορούν στο επιλεγμένο θεματικό επίπεδο. Το μενού περιέχει τις εξής επιλογές: 1. Πληροφορίες : Ο χρήστης μπορεί να αντλήσει πληροφορίες για το θεματικό επίπεδο που έχει επιλέξει όπως, το όνομα του επιπέδου, μια περιγραφή, ο υπεύθυνος Σελίδα 8 από 22

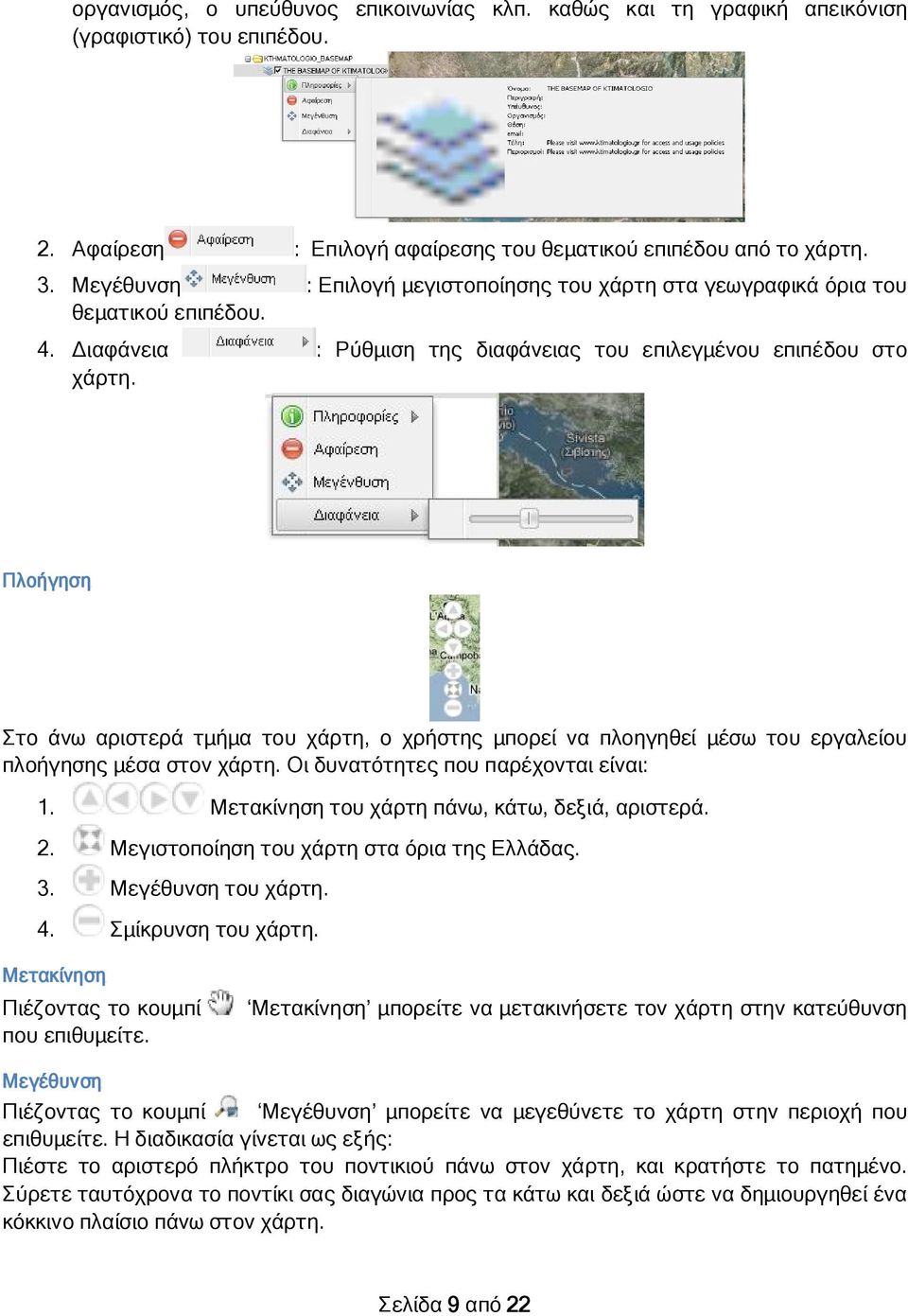

9 οργανισμός, ο υπεύθυνος επικοινωνίας κλπ. καθώς και τη γραφική απεικόνιση (γραφιστικό) του επιπέδου. 2. Αφαίρεση : Επιλογή αφαίρεσης του θεματικού επιπέδου από το χάρτη. 3. Μεγέθυνση : Επιλογή μεγιστοποίησης του χάρτη στα γεωγραφικά όρια του θεματικού επιπέδου. 4. Διαφάνεια : Ρύθμιση της διαφάνειας του επιλεγμένου επιπέδου στο χάρτη. Πλοήγηση Στο άνω αριστερά τμήμα του χάρτη, ο χρήστης μπορεί να πλοηγηθεί μέσω του εργαλείου πλοήγησης μέσα στον χάρτη. Οι δυνατότητες που παρέχονται είναι: 1. Μετακίνηση του χάρτη πάνω, κάτω, δεξιά, αριστερά. 2. Μεγιστοποίηση του χάρτη στα όρια της Ελλάδας. 3. Μεγέθυνση του χάρτη. 4. Σμίκρυνση του χάρτη. Μετακίνηση Πιέζοντας το κουμπί που επιθυμείτε. Μετακίνηση μπορείτε να μετακινήσετε τον χάρτη στην κατεύθυνση Μεγέθυνση Πιέζοντας το κουμπί Μεγέθυνση μπορείτε να μεγεθύνετε το χάρτη στην περιοχή που επιθυμείτε. Η διαδικασία γίνεται ως εξής: Πιέστε το αριστερό πλήκτρο του ποντικιού πάνω στον χάρτη, και κρατήστε το πατημένο. Σύρετε ταυτόχρονα το ποντίκι σας διαγώνια προς τα κάτω και δεξιά ώστε να δημιουργηθεί ένα κόκκινο πλαίσιο πάνω στον χάρτη. Σελίδα 9 από 22

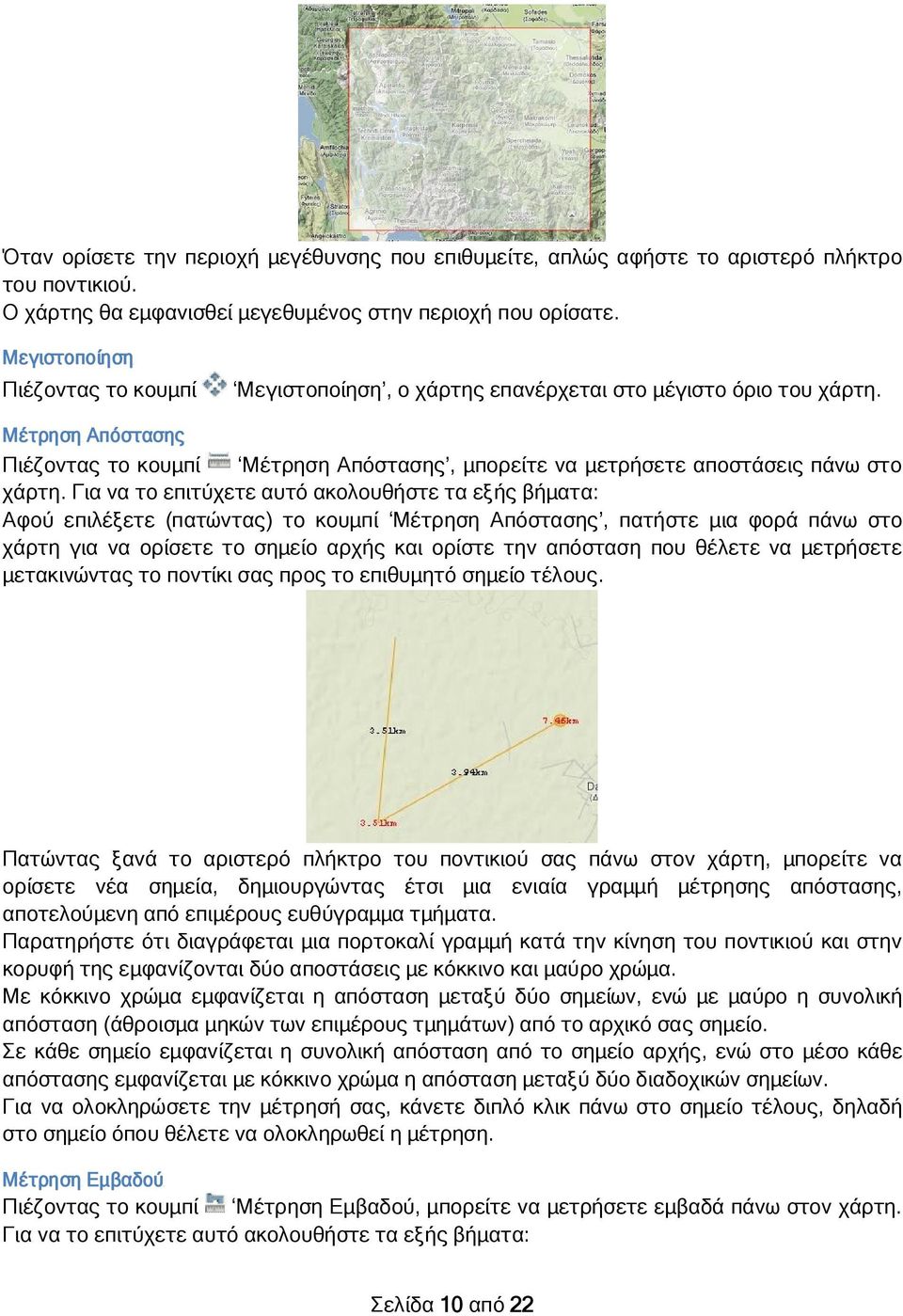

10 Όταν ορίσετε την περιοχή μεγέθυνσης που επιθυμείτε, απλώς αφήστε το αριστερό πλήκτρο του ποντικιού. Ο χάρτης θα εμφανισθεί μεγεθυμένος στην περιοχή που ορίσατε. Μεγιστοποίηση Πιέζοντας το κουμπί Μεγιστοποίηση, ο χάρτης επανέρχεται στο μέγιστο όριο του χάρτη. Μέτρηση Απόστασης Πιέζοντας το κουμπί Μέτρηση Απόστασης, μπορείτε να μετρήσετε αποστάσεις πάνω στο χάρτη. Για να το επιτύχετε αυτό ακολουθήστε τα εξής βήματα: Αφού επιλέξετε (πατώντας) το κουμπί Μέτρηση Απόστασης, πατήστε μια φορά πάνω στο χάρτη για να ορίσετε το σημείο αρχής και ορίστε την απόσταση που θέλετε να μετρήσετε μετακινώντας το ποντίκι σας προς το επιθυμητό σημείο τέλους. Πατώντας ξανά το αριστερό πλήκτρο του ποντικιού σας πάνω στον χάρτη, μπορείτε να ορίσετε νέα σημεία, δημιουργώντας έτσι μια ενιαία γραμμή μέτρησης απόστασης, αποτελούμενη από επιμέρους ευθύγραμμα τμήματα. Παρατηρήστε ότι διαγράφεται μια πορτοκαλί γραμμή κατά την κίνηση του ποντικιού και στην κορυφή της εμφανίζονται δύο αποστάσεις με κόκκινο και μαύρο χρώμα. Με κόκκινο χρώμα εμφανίζεται η απόσταση μεταξύ δύο σημείων, ενώ με μαύρο η συνολική απόσταση (άθροισμα μηκών των επιμέρους τμημάτων) από το αρχικό σας σημείο. Σε κάθε σημείο εμφανίζεται η συνολική απόσταση από το σημείο αρχής, ενώ στο μέσο κάθε απόστασης εμφανίζεται με κόκκινο χρώμα η απόσταση μεταξύ δύο διαδοχικών σημείων. Για να ολοκληρώσετε την μέτρησή σας, κάνετε διπλό κλικ πάνω στο σημείο τέλους, δηλαδή στο σημείο όπου θέλετε να ολοκληρωθεί η μέτρηση. Μέτρηση Εμβαδού Πιέζοντας το κουμπί Μέτρηση Εμβαδού, μπορείτε να μετρήσετε εμβαδά πάνω στον χάρτη. Για να το επιτύχετε αυτό ακολουθήστε τα εξής βήματα: Σελίδα 10 από 22

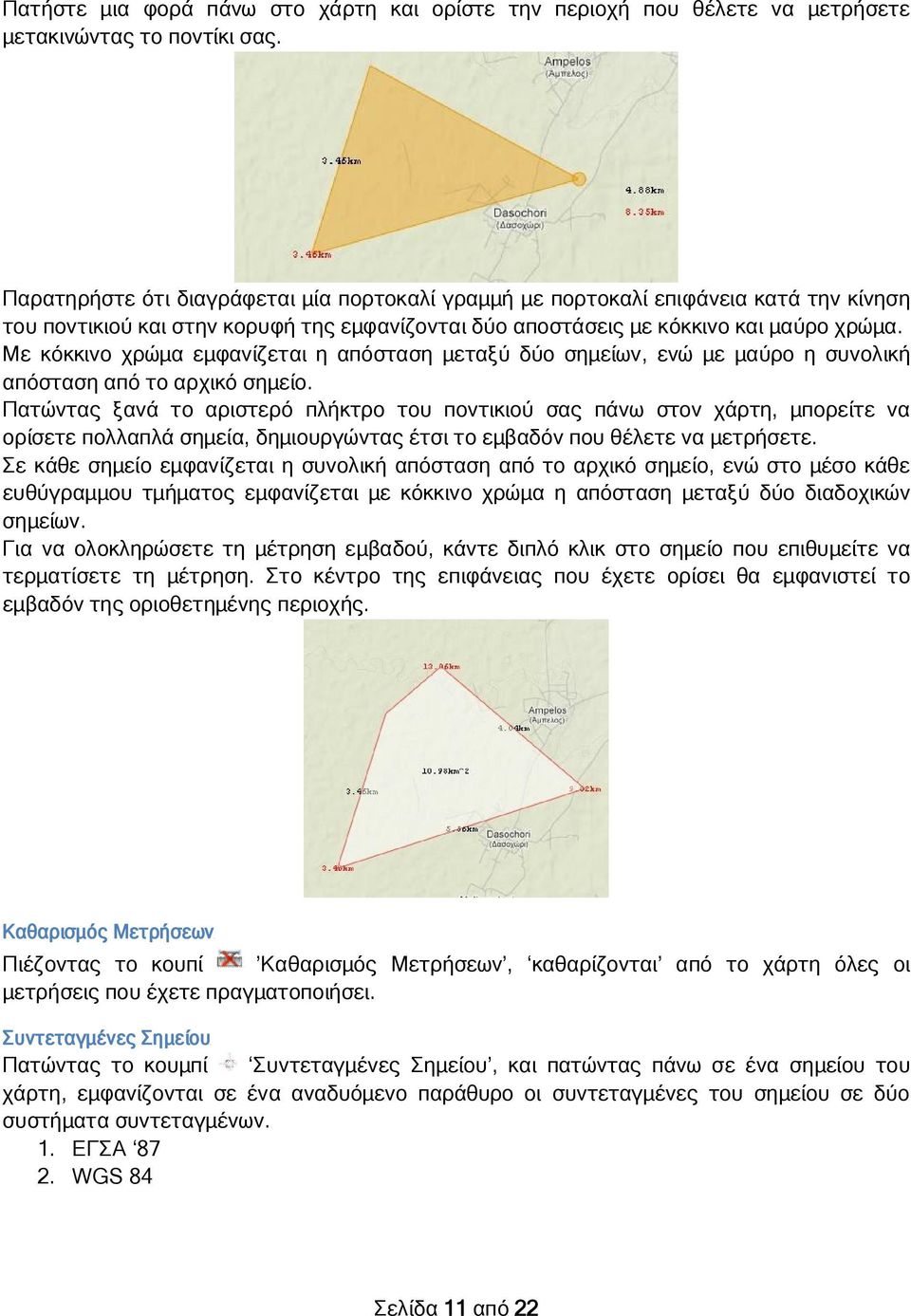

11 Πατήστε μια φορά πάνω στο χάρτη και ορίστε την περιοχή που θέλετε να μετρήσετε μετακινώντας το ποντίκι σας. Παρατηρήστε ότι διαγράφεται μία πορτοκαλί γραμμή με πορτοκαλί επιφάνεια κατά την κίνηση του ποντικιού και στην κορυφή της εμφανίζονται δύο αποστάσεις με κόκκινο και μαύρο χρώμα. Με κόκκινο χρώμα εμφανίζεται η απόσταση μεταξύ δύο σημείων, ενώ με μαύρο η συνολική απόσταση από το αρχικό σημείο. Πατώντας ξανά το αριστερό πλήκτρο του ποντικιού σας πάνω στον χάρτη, μπορείτε να ορίσετε πολλαπλά σημεία, δημιουργώντας έτσι το εμβαδόν που θέλετε να μετρήσετε. Σε κάθε σημείο εμφανίζεται η συνολική απόσταση από το αρχικό σημείο, ενώ στο μέσο κάθε ευθύγραμμου τμήματος εμφανίζεται με κόκκινο χρώμα η απόσταση μεταξύ δύο διαδοχικών σημείων. Για να ολοκληρώσετε τη μέτρηση εμβαδού, κάντε διπλό κλικ στο σημείο που επιθυμείτε να τερματίσετε τη μέτρηση. Στο κέντρο της επιφάνειας που έχετε ορίσει θα εμφανιστεί το εμβαδόν της οριοθετημένης περιοχής. Καθαρισμός Μετρήσεων Πιέζοντας το κουπί Καθαρισμός Μετρήσεων, καθαρίζονται από το χάρτη όλες οι μετρήσεις που έχετε πραγματοποιήσει. Συντεταγμένες Σημείου Πατώντας το κουμπί Συντεταγμένες Σημείου, και πατώντας πάνω σε ένα σημείου του χάρτη, εμφανίζονται σε ένα αναδυόμενο παράθυρο οι συντεταγμένες του σημείου σε δύο συστήματα συντεταγμένων. 1. ΕΓΣΑ WGS 84 Σελίδα 11 από 22

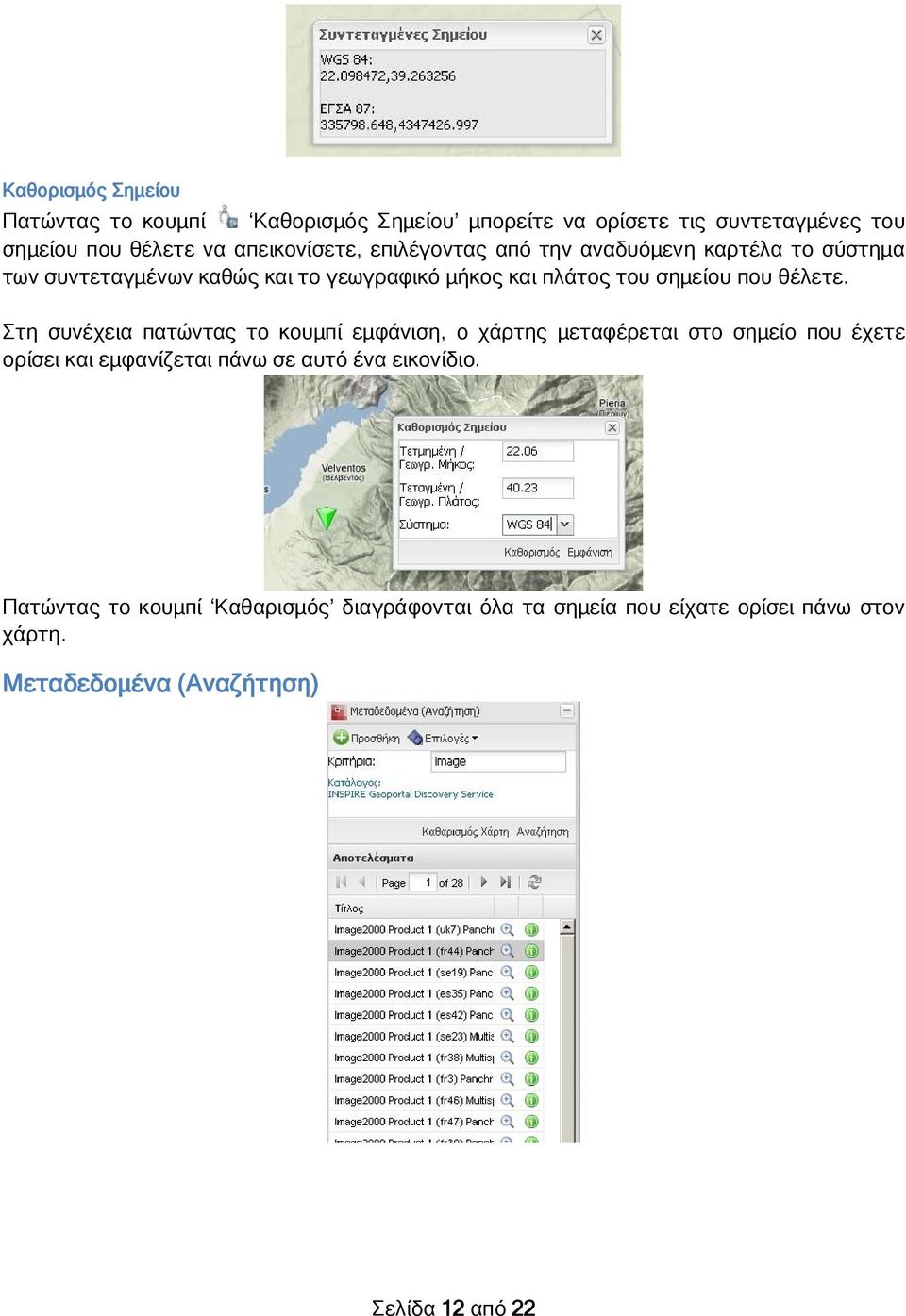

12 Καθορισμός Σημείου Πατώντας το κουμπί Καθορισμός Σημείου μπορείτε να ορίσετε τις συντεταγμένες του σημείου που θέλετε να απεικονίσετε, επιλέγοντας από την αναδυόμενη καρτέλα το σύστημα των συντεταγμένων καθώς και το γεωγραφικό μήκος και πλάτος του σημείου που θέλετε. Στη συνέχεια πατώντας το κουμπί εμφάνιση, ο χάρτης μεταφέρεται στο σημείο που έχετε ορίσει και εμφανίζεται πάνω σε αυτό ένα εικονίδιο. Πατώντας το κουμπί Καθαρισμός διαγράφονται όλα τα σημεία που είχατε ορίσει πάνω στον χάρτη. Μεταδεδομένα (Αναζήτηση) Σελίδα 12 από 22

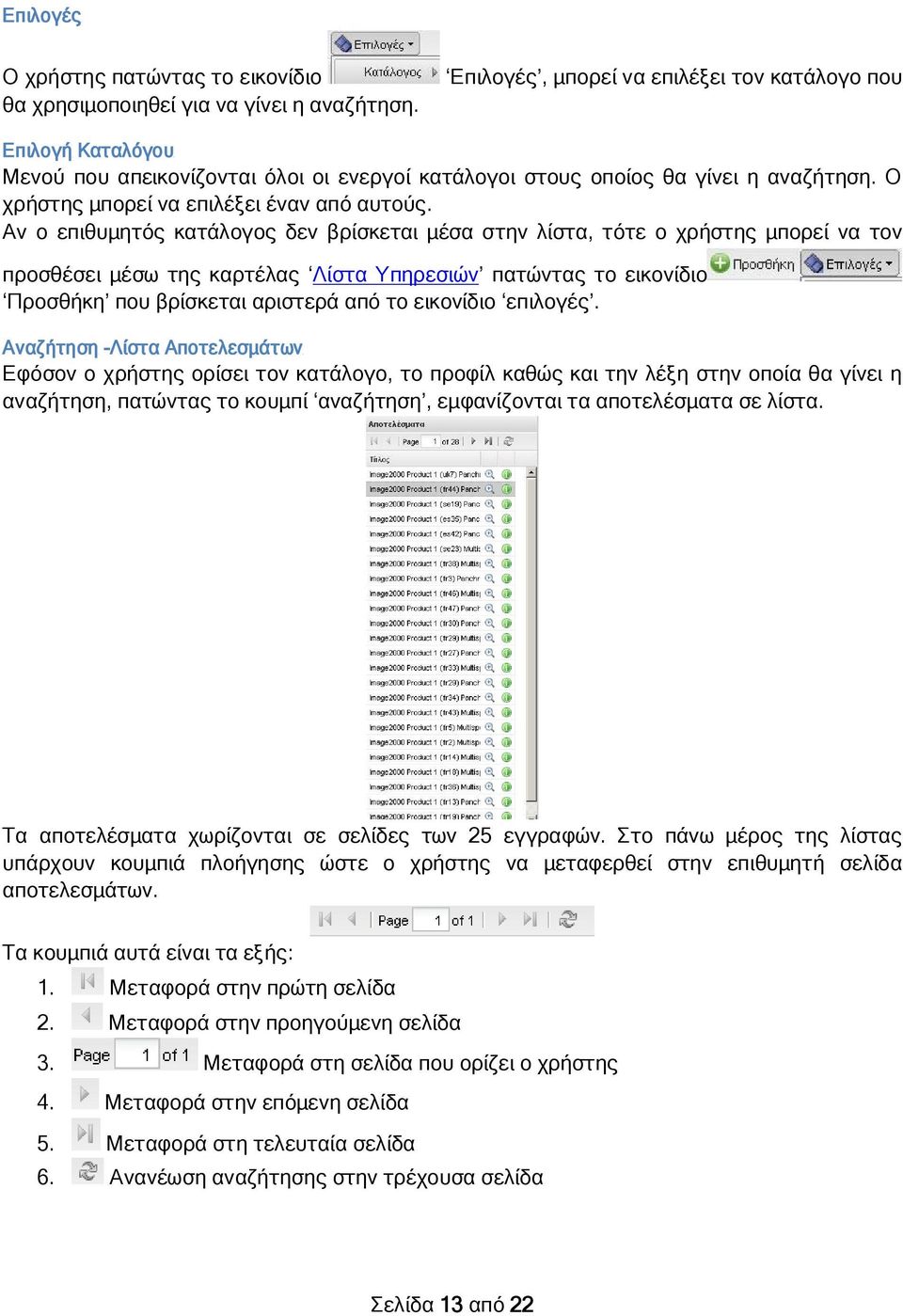

13 Επιλογές Ο χρήστης πατώντας το εικονίδιο θα χρησιμοποιηθεί για να γίνει η αναζήτηση. Επιλογές, μπορεί να επιλέξει τον κατάλογο που Επιλογή Καταλόγου Μενού που απεικονίζονται όλοι οι ενεργοί κατάλογοι στους οποίος θα γίνει η αναζήτηση. Ο χρήστης μπορεί να επιλέξει έναν από αυτούς. Αν ο επιθυμητός κατάλογος δεν βρίσκεται μέσα στην λίστα, τότε ο χρήστης μπορεί να τον προσθέσει μέσω της καρτέλας Λίστα Υπηρεσιών πατώντας το εικονίδιο Προσθήκη που βρίσκεται αριστερά από το εικονίδιο επιλογές. Αναζήτηση -Λίστα Αποτελεσμάτων Εφόσον ο χρήστης ορίσει τον κατάλογο, το προφίλ καθώς και την λέξη στην οποία θα γίνει η αναζήτηση, πατώντας το κουμπί αναζήτηση, εμφανίζονται τα αποτελέσματα σε λίστα. Τα αποτελέσματα χωρίζονται σε σελίδες των 25 εγγραφών. Στο πάνω μέρος της λίστας υπάρχουν κουμπιά πλοήγησης ώστε ο χρήστης να μεταφερθεί στην επιθυμητή σελίδα αποτελεσμάτων. Τα κουμπιά αυτά είναι τα εξής: 1. Μεταφορά στην πρώτη σελίδα 2. Μεταφορά στην προηγούμενη σελίδα 3. Μεταφορά στη σελίδα που ορίζει ο χρήστης 4. Μεταφορά στην επόμενη σελίδα 5. Μεταφορά στη τελευταία σελίδα 6. Ανανέωση αναζήτησης στην τρέχουσα σελίδα Σελίδα 13 από 22

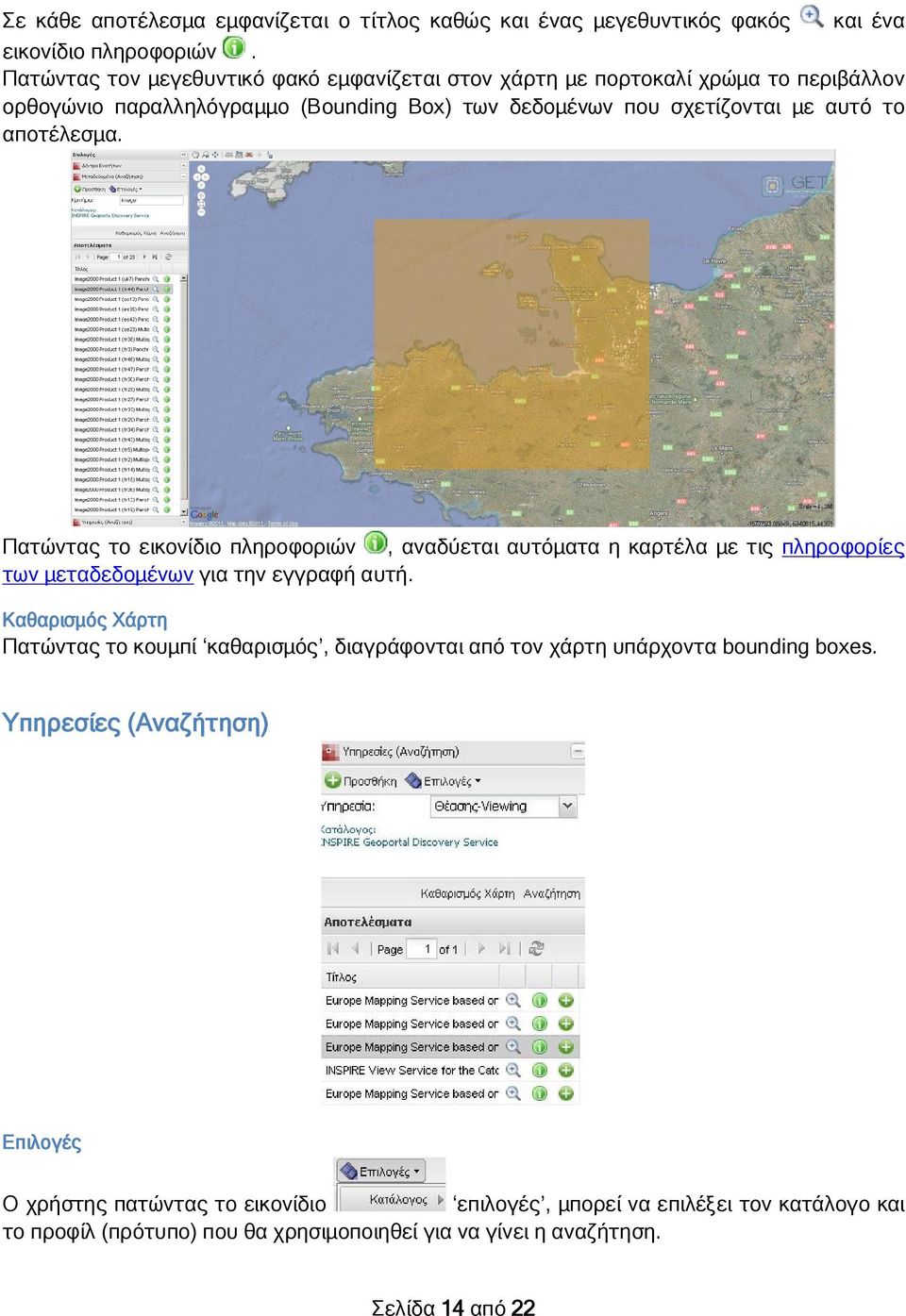

14 Σε κάθε αποτέλεσμα εμφανίζεται ο τίτλος καθώς και ένας μεγεθυντικός φακός και ένα εικονίδιο πληροφοριών. Πατώντας τον μεγεθυντικό φακό εμφανίζεται στον χάρτη με πορτοκαλί χρώμα το περιβάλλον ορθογώνιο παραλληλόγραμμο (Bounding Box) των δεδομένων που σχετίζονται με αυτό το αποτέλεσμα. Πατώντας το εικονίδιο πληροφοριών, αναδύεται αυτόματα η καρτέλα με τις πληροφορίες των μεταδεδομένων για την εγγραφή αυτή. Καθαρισμός Χάρτη Πατώντας το κουμπί καθαρισμός, διαγράφονται από τον χάρτη υπάρχοντα bounding boxes. Υπηρεσίες (Αναζήτηση) Επιλογές Ο χρήστης πατώντας το εικονίδιο επιλογές, μπορεί να επιλέξει τον κατάλογο και το προφίλ (πρότυπο) που θα χρησιμοποιηθεί για να γίνει η αναζήτηση. Σελίδα 14 από 22

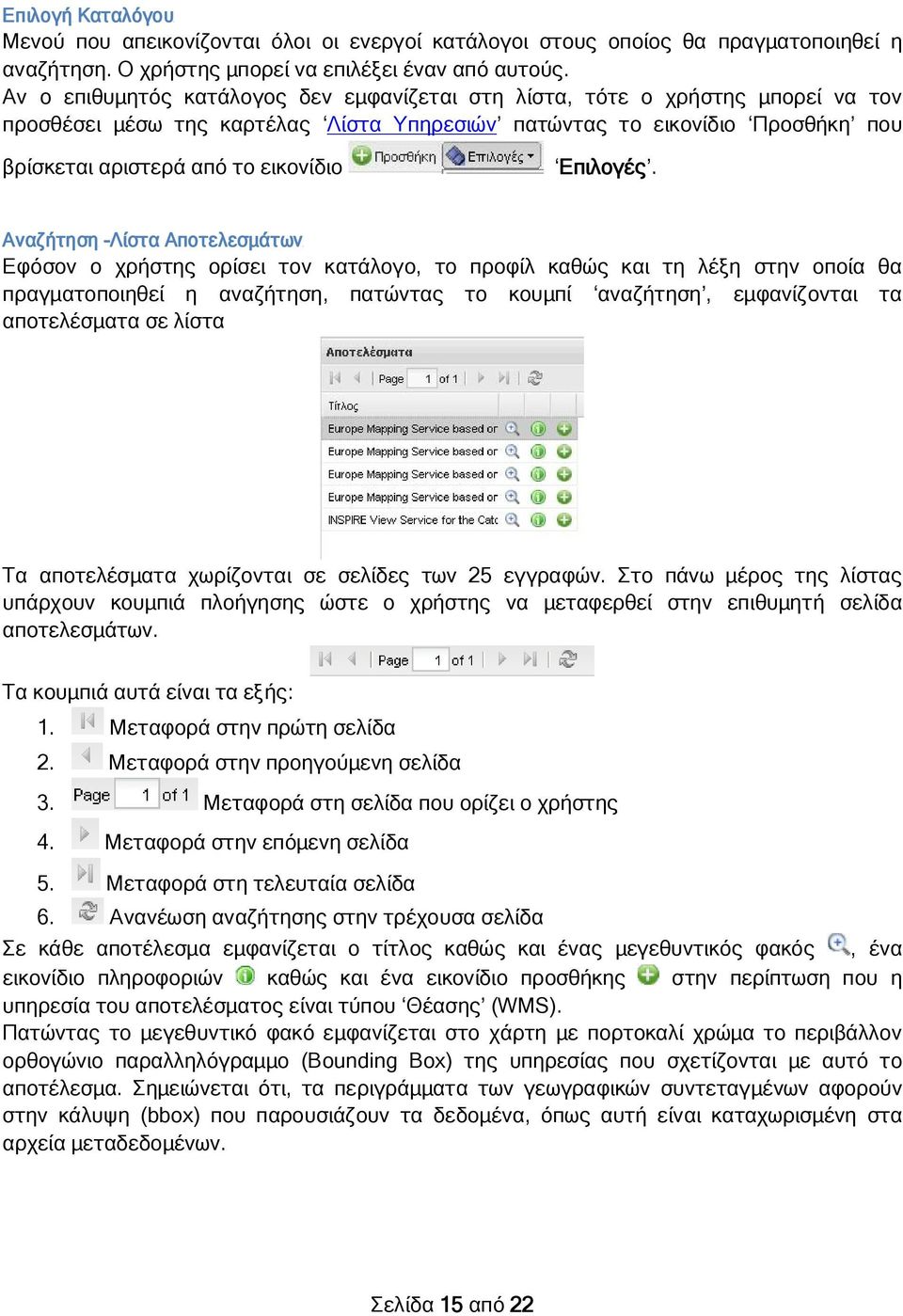

15 Επιλογή Καταλόγου Μενού που απεικονίζονται όλοι οι ενεργοί κατάλογοι στους οποίος θα πραγματοποιηθεί η αναζήτηση. Ο χρήστης μπορεί να επιλέξει έναν από αυτούς. Αν ο επιθυμητός κατάλογος δεν εμφανίζεται στη λίστα, τότε ο χρήστης μπορεί να τον προσθέσει μέσω της καρτέλας Λίστα Υπηρεσιών πατώντας το εικονίδιο Προσθήκη που βρίσκεται αριστερά από το εικονίδιο Επιλογές. Αναζήτηση -Λίστα Αποτελεσμάτων Εφόσον ο χρήστης ορίσει τον κατάλογο, το προφίλ καθώς και τη λέξη στην οποία θα πραγματοποιηθεί η αναζήτηση, πατώντας το κουμπί αναζήτηση, εμφανίζονται τα αποτελέσματα σε λίστα Τα αποτελέσματα χωρίζονται σε σελίδες των 25 εγγραφών. Στο πάνω μέρος της λίστας υπάρχουν κουμπιά πλοήγησης ώστε ο χρήστης να μεταφερθεί στην επιθυμητή σελίδα αποτελεσμάτων. Τα κουμπιά αυτά είναι τα εξής: 1. Μεταφορά στην πρώτη σελίδα 2. Μεταφορά στην προηγούμενη σελίδα 3. Μεταφορά στη σελίδα που ορίζει ο χρήστης 4. Μεταφορά στην επόμενη σελίδα 5. Μεταφορά στη τελευταία σελίδα 6. Ανανέωση αναζήτησης στην τρέχουσα σελίδα Σε κάθε αποτέλεσμα εμφανίζεται ο τίτλος καθώς και ένας μεγεθυντικός φακός, ένα εικονίδιο πληροφοριών καθώς και ένα εικονίδιο προσθήκης στην περίπτωση που η υπηρεσία του αποτελέσματος είναι τύπου Θέασης (WMS). Πατώντας το μεγεθυντικό φακό εμφανίζεται στο χάρτη με πορτοκαλί χρώμα το περιβάλλον ορθογώνιο παραλληλόγραμμο (Bounding Box) της υπηρεσίας που σχετίζονται με αυτό το αποτέλεσμα. Σημειώνεται ότι, τα περιγράμματα των γεωγραφικών συντεταγμένων αφορούν στην κάλυψη (bbox) που παρουσιάζουν τα δεδομένα, όπως αυτή είναι καταχωρισμένη στα αρχεία μεταδεδομένων. Σελίδα 15 από 22

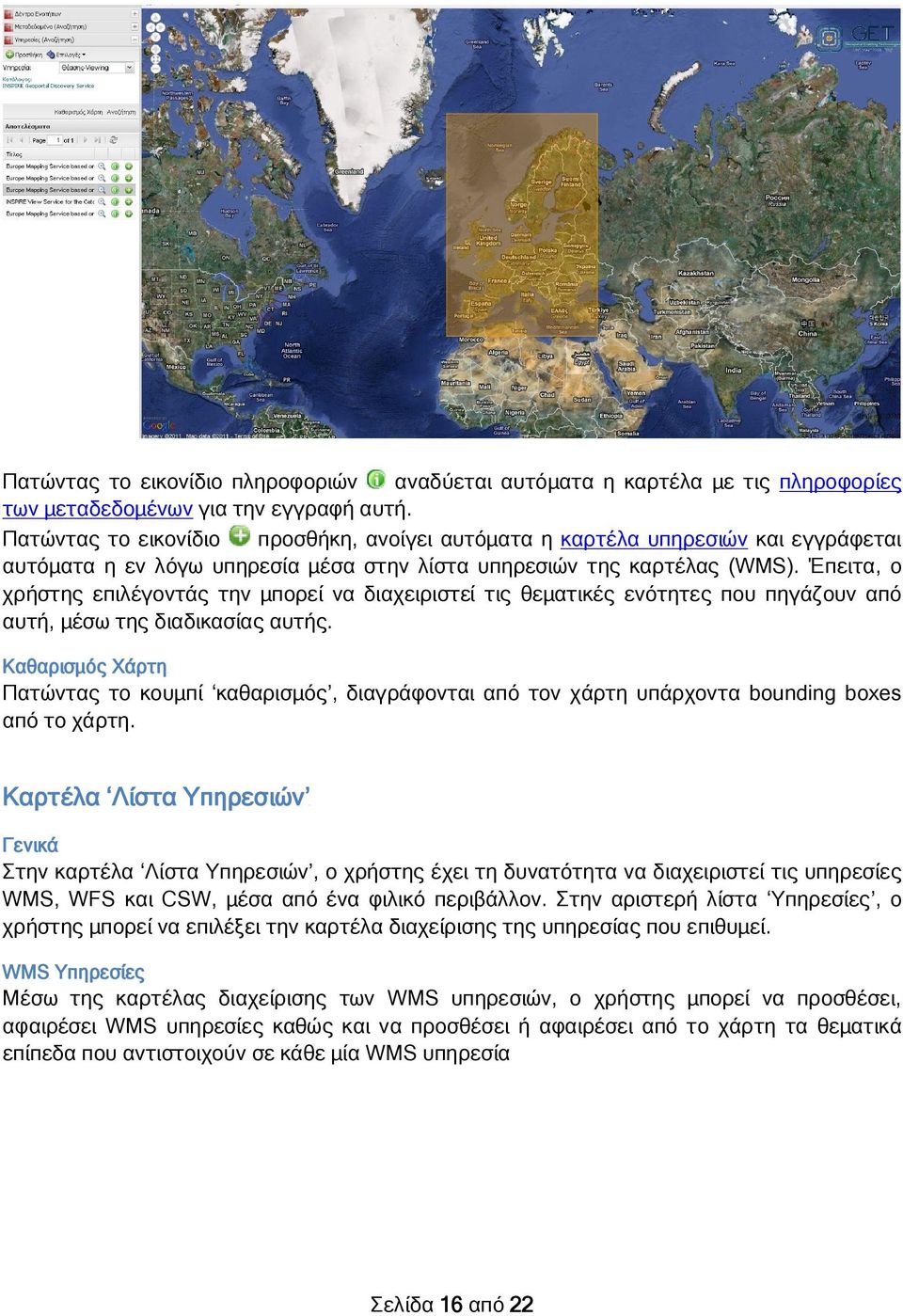

16 Πατώντας το εικονίδιο πληροφοριών αναδύεται αυτόματα η καρτέλα με τις πληροφορίες των μεταδεδομένων για την εγγραφή αυτή. Πατώντας το εικονίδιο προσθήκη, ανοίγει αυτόματα η καρτέλα υπηρεσιών και εγγράφεται αυτόματα η εν λόγω υπηρεσία μέσα στην λίστα υπηρεσιών της καρτέλας (WMS). Έπειτα, ο χρήστης επιλέγοντάς την μπορεί να διαχειριστεί τις θεματικές ενότητες που πηγάζουν από αυτή, μέσω της διαδικασίας αυτής. Καθαρισμός Χάρτη Πατώντας το κουμπί καθαρισμός, διαγράφονται από τον χάρτη υπάρχοντα bounding boxes από το χάρτη. Καρτέλα Λίστα Υπηρεσιών Γενικά Στην καρτέλα Λίστα Υπηρεσιών, ο χρήστης έχει τη δυνατότητα να διαχειριστεί τις υπηρεσίες WMS, WFS και CSW, μέσα από ένα φιλικό περιβάλλον. Στην αριστερή λίστα Υπηρεσίες, ο χρήστης μπορεί να επιλέξει την καρτέλα διαχείρισης της υπηρεσίας που επιθυμεί. WMS Υπηρεσίες Μέσω της καρτέλας διαχείρισης των WMS υπηρεσιών, o χρήστης μπορεί να προσθέσει, αφαιρέσει WMS υπηρεσίες καθώς και να προσθέσει ή αφαιρέσει από το χάρτη τα θεματικά επίπεδα που αντιστοιχούν σε κάθε μία WMS υπηρεσία Σελίδα 16 από 22

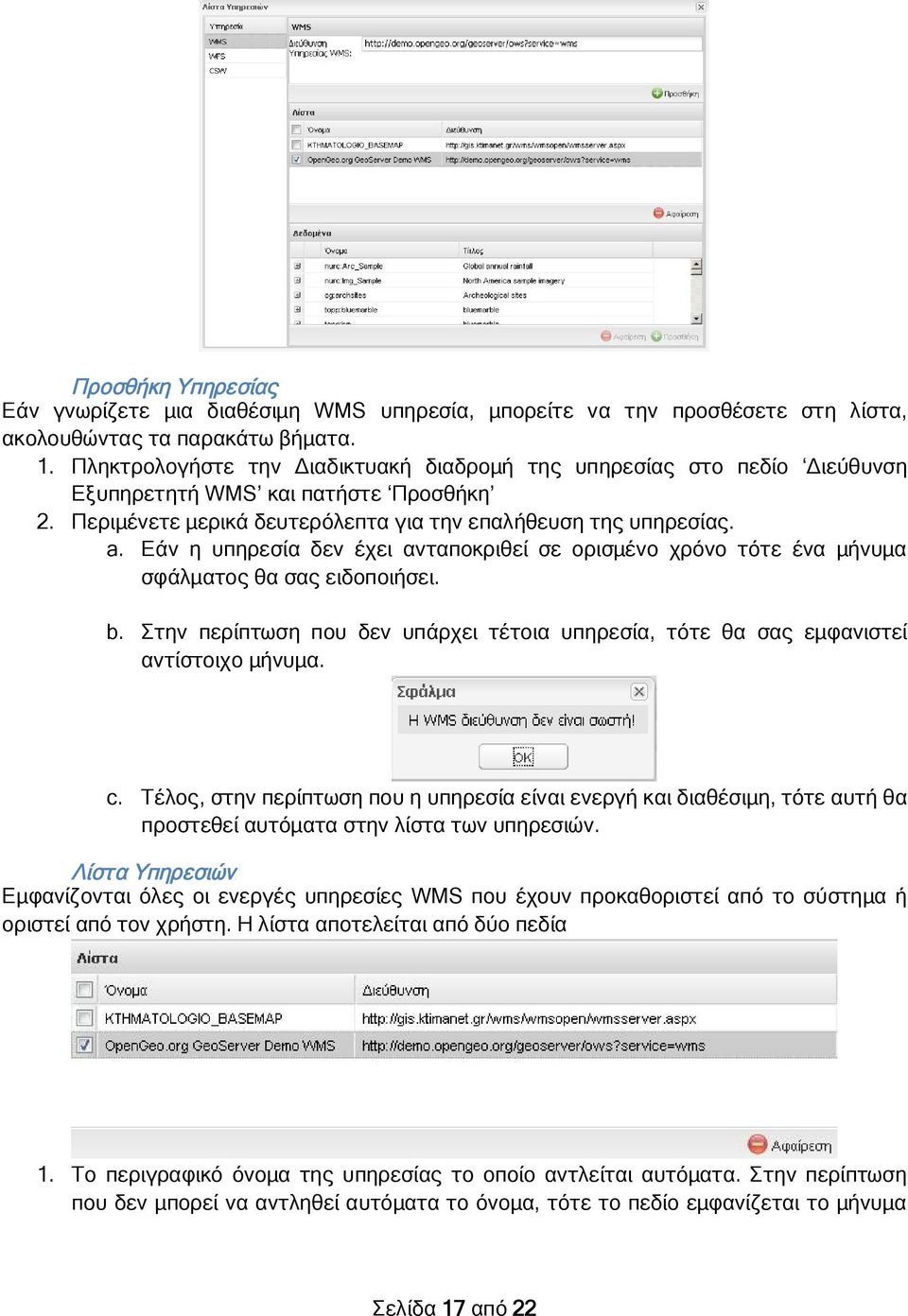

17 Προσθήκη Υπηρεσίας Εάν γνωρίζετε μια διαθέσιμη WMS υπηρεσία, μπορείτε να την προσθέσετε στη λίστα, ακολουθώντας τα παρακάτω βήματα. 1. Πληκτρολογήστε την Διαδικτυακή διαδρομή της υπηρεσίας στο πεδίο Διεύθυνση Εξυπηρετητή WMS και πατήστε Προσθήκη 2. Περιμένετε μερικά δευτερόλεπτα για την επαλήθευση της υπηρεσίας. a. Εάν η υπηρεσία δεν έχει ανταποκριθεί σε ορισμένο χρόνο τότε ένα μήνυμα σφάλματος θα σας ειδοποιήσει. b. Στην περίπτωση που δεν υπάρχει τέτοια υπηρεσία, τότε θα σας εμφανιστεί αντίστοιχο μήνυμα. c. Τέλος, στην περίπτωση που η υπηρεσία είναι ενεργή και διαθέσιμη, τότε αυτή θα προστεθεί αυτόματα στην λίστα των υπηρεσιών. Λίστα Υπηρεσιών Εμφανίζονται όλες οι ενεργές υπηρεσίες WMS που έχουν προκαθοριστεί από το σύστημα ή οριστεί από τον χρήστη. Η λίστα αποτελείται από δύο πεδία 1. Το περιγραφικό όνομα της υπηρεσίας το οποίο αντλείται αυτόματα. Στην περίπτωση που δεν μπορεί να αντληθεί αυτόματα το όνομα, τότε το πεδίο εμφανίζεται το μήνυμα Σελίδα 17 από 22

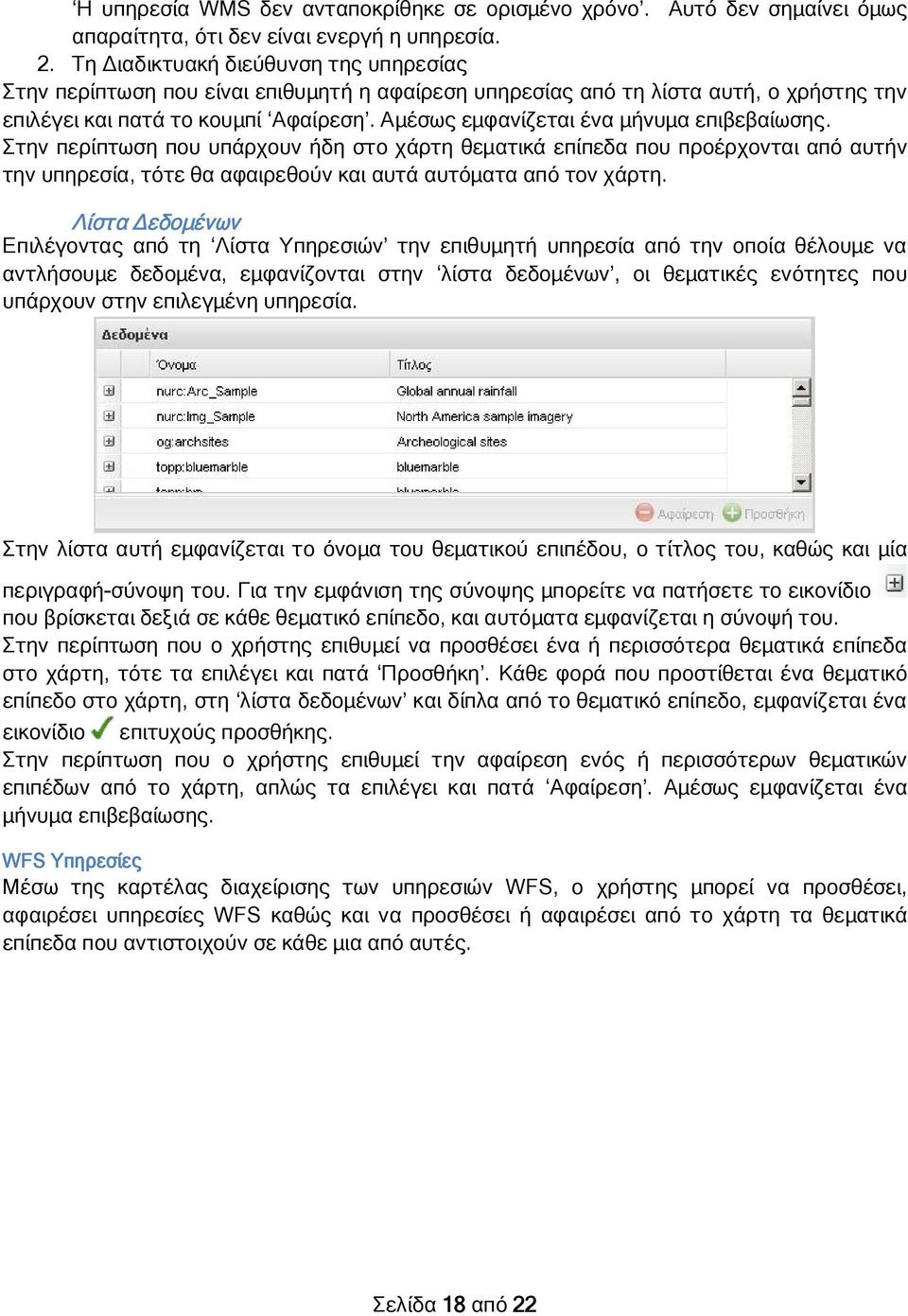

18 Η υπηρεσία WMS δεν ανταποκρίθηκε σε ορισμένο χρόνο. Αυτό δεν σημαίνει όμως απαραίτητα, ότι δεν είναι ενεργή η υπηρεσία. 2. Τη Διαδικτυακή διεύθυνση της υπηρεσίας Στην περίπτωση που είναι επιθυμητή η αφαίρεση υπηρεσίας από τη λίστα αυτή, ο χρήστης την επιλέγει και πατά το κουμπί Αφαίρεση. Αμέσως εμφανίζεται ένα μήνυμα επιβεβαίωσης. Στην περίπτωση που υπάρχουν ήδη στο χάρτη θεματικά επίπεδα που προέρχονται από αυτήν την υπηρεσία, τότε θα αφαιρεθούν και αυτά αυτόματα από τον χάρτη. Λίστα Δεδομένων Επιλέγοντας από τη Λίστα Υπηρεσιών την επιθυμητή υπηρεσία από την οποία θέλουμε να αντλήσουμε δεδομένα, εμφανίζονται στην λίστα δεδομένων, οι θεματικές ενότητες που υπάρχουν στην επιλεγμένη υπηρεσία. Στην λίστα αυτή εμφανίζεται το όνομα του θεματικού επιπέδου, ο τίτλος του, καθώς και μία περιγραφή-σύνοψη του. Για την εμφάνιση της σύνοψης μπορείτε να πατήσετε το εικονίδιο που βρίσκεται δεξιά σε κάθε θεματικό επίπεδο, και αυτόματα εμφανίζεται η σύνοψή του. Στην περίπτωση που ο χρήστης επιθυμεί να προσθέσει ένα ή περισσότερα θεματικά επίπεδα στο χάρτη, τότε τα επιλέγει και πατά Προσθήκη. Κάθε φορά που προστίθεται ένα θεματικό επίπεδο στο χάρτη, στη λίστα δεδομένων και δίπλα από το θεματικό επίπεδο, εμφανίζεται ένα εικονίδιο επιτυχούς προσθήκης. Στην περίπτωση που ο χρήστης επιθυμεί την αφαίρεση ενός ή περισσότερων θεματικών επιπέδων από το χάρτη, απλώς τα επιλέγει και πατά Αφαίρεση. Αμέσως εμφανίζεται ένα μήνυμα επιβεβαίωσης. WFS Υπηρεσίες Μέσω της καρτέλας διαχείρισης των υπηρεσιών WFS, o χρήστης μπορεί να προσθέσει, αφαιρέσει υπηρεσίες WFS καθώς και να προσθέσει ή αφαιρέσει από το χάρτη τα θεματικά επίπεδα που αντιστοιχούν σε κάθε μια από αυτές. Σελίδα 18 από 22

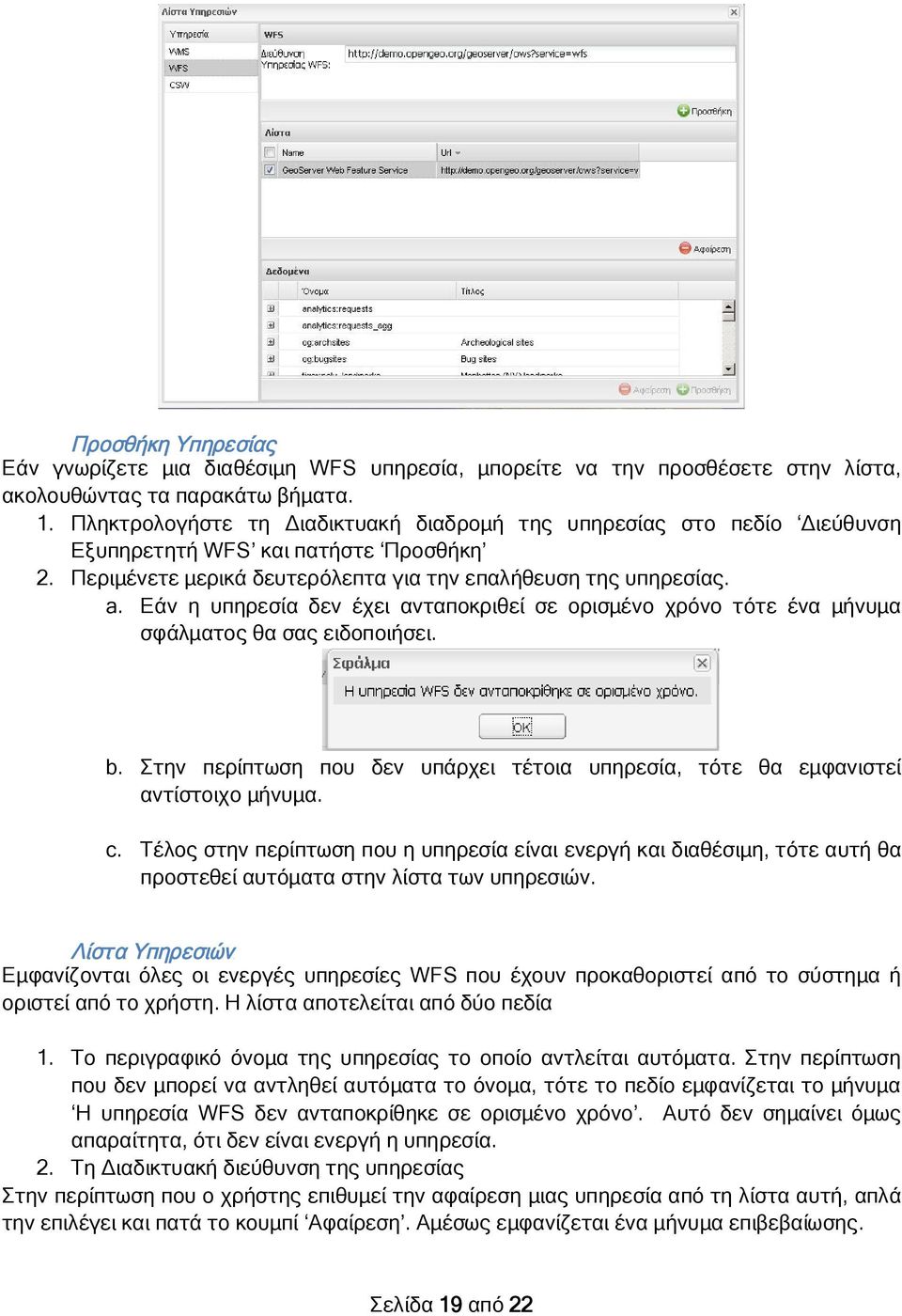

19 Προσθήκη Υπηρεσίας Εάν γνωρίζετε μια διαθέσιμη WFS υπηρεσία, μπορείτε να την προσθέσετε στην λίστα, ακολουθώντας τα παρακάτω βήματα. 1. Πληκτρολογήστε τη Διαδικτυακή διαδρομή της υπηρεσίας στο πεδίο Διεύθυνση Εξυπηρετητή WFS και πατήστε Προσθήκη 2. Περιμένετε μερικά δευτερόλεπτα για την επαλήθευση της υπηρεσίας. a. Εάν η υπηρεσία δεν έχει ανταποκριθεί σε ορισμένο χρόνο τότε ένα μήνυμα σφάλματος θα σας ειδοποιήσει. b. Στην περίπτωση που δεν υπάρχει τέτοια υπηρεσία, τότε θα εμφανιστεί αντίστοιχο μήνυμα. c. Τέλος στην περίπτωση που η υπηρεσία είναι ενεργή και διαθέσιμη, τότε αυτή θα προστεθεί αυτόματα στην λίστα των υπηρεσιών. Λίστα Υπηρεσιών Εμφανίζονται όλες οι ενεργές υπηρεσίες WFS που έχουν προκαθοριστεί από το σύστημα ή οριστεί από το χρήστη. Η λίστα αποτελείται από δύο πεδία 1. Το περιγραφικό όνομα της υπηρεσίας το οποίο αντλείται αυτόματα. Στην περίπτωση που δεν μπορεί να αντληθεί αυτόματα το όνομα, τότε το πεδίο εμφανίζεται το μήνυμα Η υπηρεσία WFS δεν ανταποκρίθηκε σε ορισμένο χρόνο. Αυτό δεν σημαίνει όμως απαραίτητα, ότι δεν είναι ενεργή η υπηρεσία. 2. Τη Διαδικτυακή διεύθυνση της υπηρεσίας Στην περίπτωση που ο χρήστης επιθυμεί την αφαίρεση μιας υπηρεσία από τη λίστα αυτή, απλά την επιλέγει και πατά το κουμπί Αφαίρεση. Αμέσως εμφανίζεται ένα μήνυμα επιβεβαίωσης. Σελίδα 19 από 22

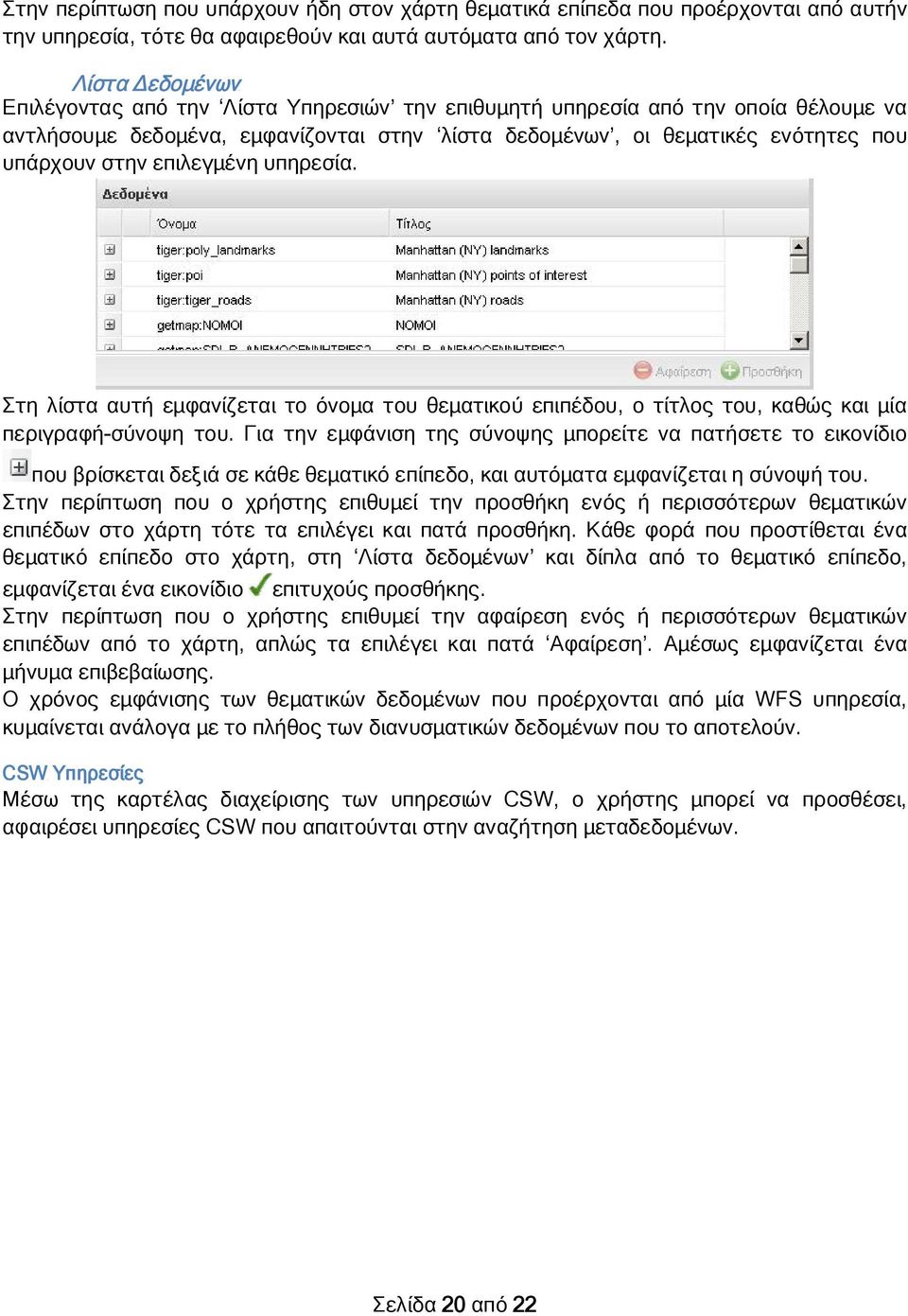

20 Στην περίπτωση που υπάρχουν ήδη στον χάρτη θεματικά επίπεδα που προέρχονται από αυτήν την υπηρεσία, τότε θα αφαιρεθούν και αυτά αυτόματα από τον χάρτη. Λίστα Δεδομένων Επιλέγοντας από την Λίστα Υπηρεσιών την επιθυμητή υπηρεσία από την οποία θέλουμε να αντλήσουμε δεδομένα, εμφανίζονται στην λίστα δεδομένων, οι θεματικές ενότητες που υπάρχουν στην επιλεγμένη υπηρεσία. Στη λίστα αυτή εμφανίζεται το όνομα του θεματικού επιπέδου, ο τίτλος του, καθώς και μία περιγραφή-σύνοψη του. Για την εμφάνιση της σύνοψης μπορείτε να πατήσετε το εικονίδιο που βρίσκεται δεξιά σε κάθε θεματικό επίπεδο, και αυτόματα εμφανίζεται η σύνοψή του. Στην περίπτωση που ο χρήστης επιθυμεί την προσθήκη ενός ή περισσότερων θεματικών επιπέδων στο χάρτη τότε τα επιλέγει και πατά προσθήκη. Κάθε φορά που προστίθεται ένα θεματικό επίπεδο στο χάρτη, στη Λίστα δεδομένων και δίπλα από το θεματικό επίπεδο, εμφανίζεται ένα εικονίδιο επιτυχούς προσθήκης. Στην περίπτωση που ο χρήστης επιθυμεί την αφαίρεση ενός ή περισσότερων θεματικών επιπέδων από το χάρτη, απλώς τα επιλέγει και πατά Αφαίρεση. Αμέσως εμφανίζεται ένα μήνυμα επιβεβαίωσης. Ο χρόνος εμφάνισης των θεματικών δεδομένων που προέρχονται από μία WFS υπηρεσία, κυμαίνεται ανάλογα με το πλήθος των διανυσματικών δεδομένων που το αποτελούν. CSW Υπηρεσίες Μέσω της καρτέλας διαχείρισης των υπηρεσιών CSW, o χρήστης μπορεί να προσθέσει, αφαιρέσει υπηρεσίες CSW που απαιτούνται στην αναζήτηση μεταδεδομένων. Σελίδα 20 από 22

21 Προσθήκη Υπηρεσίας Εάν γνωρίζετε μια διαθέσιμη υπηρεσία CSW, μπορείτε να την προσθέσετε στην λίστα, ακολουθώντας τα παρακάτω βήματα. 1. Πληκτρολογήστε τη Διαδικτυακή διαδρομή της υπηρεσίας στο πεδίο Διεύθυνση Εξυπηρετητή CSW και πατήστε Προσθήκη 2. Περιμένετε μερικά δευτερόλεπτα για την επαλήθευση της υπηρεσίας. a. Εάν η υπηρεσία δεν έχει ανταποκριθεί σε ορισμένο χρόνο τότε ένα μήνυμα σφάλματος θα σας ειδοποιήσει. b. Στην περίπτωση που δεν υπάρχει τέτοια υπηρεσία, τότε θα σας εμφανιστεί αντίστοιχο μήνυμα. c. Τέλος στην περίπτωση που η υπηρεσία είναι ενεργή και διαθέσιμη, τότε αυτή θα προστεθεί αυτόματα στην λίστα των υπηρεσιών. Καρτέλα Πληροφοριών Μεταδεδομένων Μέσω της Καρτέλας Πληροφοριών Μεταδεδομένων, εμφανίζονται αναλυτικά τα στοιχεία μεταδεδομένων που έχουν καταχωριστεί. Η καρτέλα είναι σε μορφή σελιδοδεικτών, ούτως ώστε ο χρήστης να μπορεί να διατηρήσει ταυτόχρονα πληροφορίες από προηγούμενες αναζητήσεις. Σελίδα 21 από 22

22 Εικόνα 3: Καρτέλα πληροφοριών μεταδεδομένων Στην περίπτωση που ο χρήστης επιθυμεί να κλείσει έναν σελιδοδείκτη αρκεί να πατήσει το Χ στην επιθυμητή καρτέλα. Επίσης, με τα δεξιά και αριστερά βελάκια ο χρήστης μπορεί να πλοηγηθεί σε προηγούμενες ή επόμενες καρτέλες σε περίπτωση που αυτές είναι πολλές. Προσθήκη Υπηρεσίας στο Χάρτη Η τέταρτη στήλη του πίνακα περιέχει το κουμπί προσθήκης περιγράφουν τα μεταδεδομένα. της Υπηρεσίας WMS Σελίδα 22 από 22
