1 BUTTERFLY 1. Ανοίξτε το πλαίσιο/μπροστινό κρύσταλλο. 2. Ξεβιδώστε τις βίδες του καλύμματος του πληκτρολογίου (που βρίσκεται στην εσωτερική πλευρά του μπροστινού πάνελ) και βγάλτε το. 3. Ξεβιδώστε τις βίδες του μεταλλικού πλαισίου στήριξης του πληκτρολογίου και βγάλτε το. 4. Ανοίξτε το κουτί του πληκτρολογίου ανασηκώνοντας το με ένα κατσαβίδι, όπως φαίνεται στην εικόνα.

2 5. Βγάλτε και αντικαταστήστε την πλακέτα του πληκτρολογίου. 6. Κλείστε το κουτί του πληκτρολογίου, εξασφαλίζοντας ότι η πλακέτα βρίσκεται στη σωστή θέση (οι τρύπες της πλακέτας πρέπει να βρίσκονται στις θέσεις υποδοχής στο κάτω μέρος του κουτιού). 7. Επανατοποθετήστε το κουτί του πληκτρολογίου στη σωστή του θέση. 8. Ξαναμοντάρετε το μεταλλικό πλαίσιο στήριξης και το κάλυμμα του πληκτρολογίου.

3 GRUPPO INCASSO 1. Βγάλτε το μεταλλικό φίλτρο 2. Ξεβιδώστε τις βίδες με την πλαστική κεφαλή που βρίσκονται πάνω στο κουτί του πληκτρολογίου. 3. Βγάλτε το πληκτρολόγιο από τη θέση του. 4. Ανοίξτε το κουτί του πληκτρολογίου χρησιμοποιώντας ένα κατσαβίδι, όπως φαίνεται στην εικόνα. 5. Βγάλτε και αντικαταστήστε την πλακέτα του πληκτρολογίου. 6. Κλείστε το κουτί του πληκτρολογίου, εξασφαλίζοντας ότι η πλακέτα βρίσκεται στη σωστή θέση (οι τρύπες της πλακέτας πρέπει να βρίσκονται στις θέσεις υποδοχής στο κάτω μέρος του κουτιού). 7. Επανατοποθετήστε το κουτί του πληκτρολογίου στη θέση του στο βάθος. 8. Στερεώστε το κουτί του πληκτρολογίου, βιδώνοντας στις βίδες με την πλαστική κεφαλή.

4 ITACA 1. Βγάλτε το μεταλλικό φίλτρο 2. Ξεβιδώστε τις βίδες που συγκρατούν το κουτί του πληκτρολογίου 3. Ξεβιδώστε τις 2 βίδες του μεταλλικού πλαισίου στήριξης του πληκτρολογίου 4. Βγάλτε το μεταλλικό πλαίσιο στήριξης

5 5. Βγάλτε το πληκτρολόγιο από τη θέση του 6. Ανοίξτε το κουτί του πληκτρολογίου χρησιμοποιώντας ένα κατσαβίδι, όπως φαίνεται στην εικόνα. 7. Βγάλτε και αντικαταστήστε την πλακέτα του πληκτρολογίου. 8. Κλείστε το κουτί του πληκτρολογίου, εξασφαλίζοντας ότι η πλακέτα βρίσκεται στη σωστή θέση (οι τρύπες της πλακέτας πρέπει να βρίσκονται στις θέσεις υποδοχής στο κάτω μέρος του κουτιού). 9. Επανατοποθετήστε το κουτί του πληκτρολογίου στη θέση του στο βάθος. 10. Στερεώστε το κουτί του πληκτρολογίου στο βάθος, βιδώνοντάς το στο μεταλλικό πλαίσιο στήριξης.

6 MANTA 1. Ανοίξτε το κεντρικό κρύσταλλο. 2. Ξεβιδώστε τις 2 βίδες του μεταλλικού πλαισίου του πληκτρολογίου. 3. Βγάλτε το μεταλλικό πλαίσιο του πληκτρολογίου από τη θέση του. 4. Ανοίξτε το κουτί του πληκτρολογίου χρησιμοποιώντας ένα κατσαβίδι, όπως φαίνεται στην εικόνα. 5. Βγάλτε και αντικαταστήστε την πλακέτα του πληκτρολογίου. 6. Κλείστε το κουτί του πληκτρολογίου, εξασφαλίζοντας ότι η πλακέτα βρίσκεται στη σωστή θέση (οι τρύπες της πλακέτας πρέπει να βρίσκονται στις θέσεις υποδοχής στο κάτω μέρος του κουτιού). 7. Επανατοποθετήστε το κουτί του πληκτρολογίου στη θέση του στο βάθος, βιδώνοντάς το στο μεταλλικό πλαίσιο

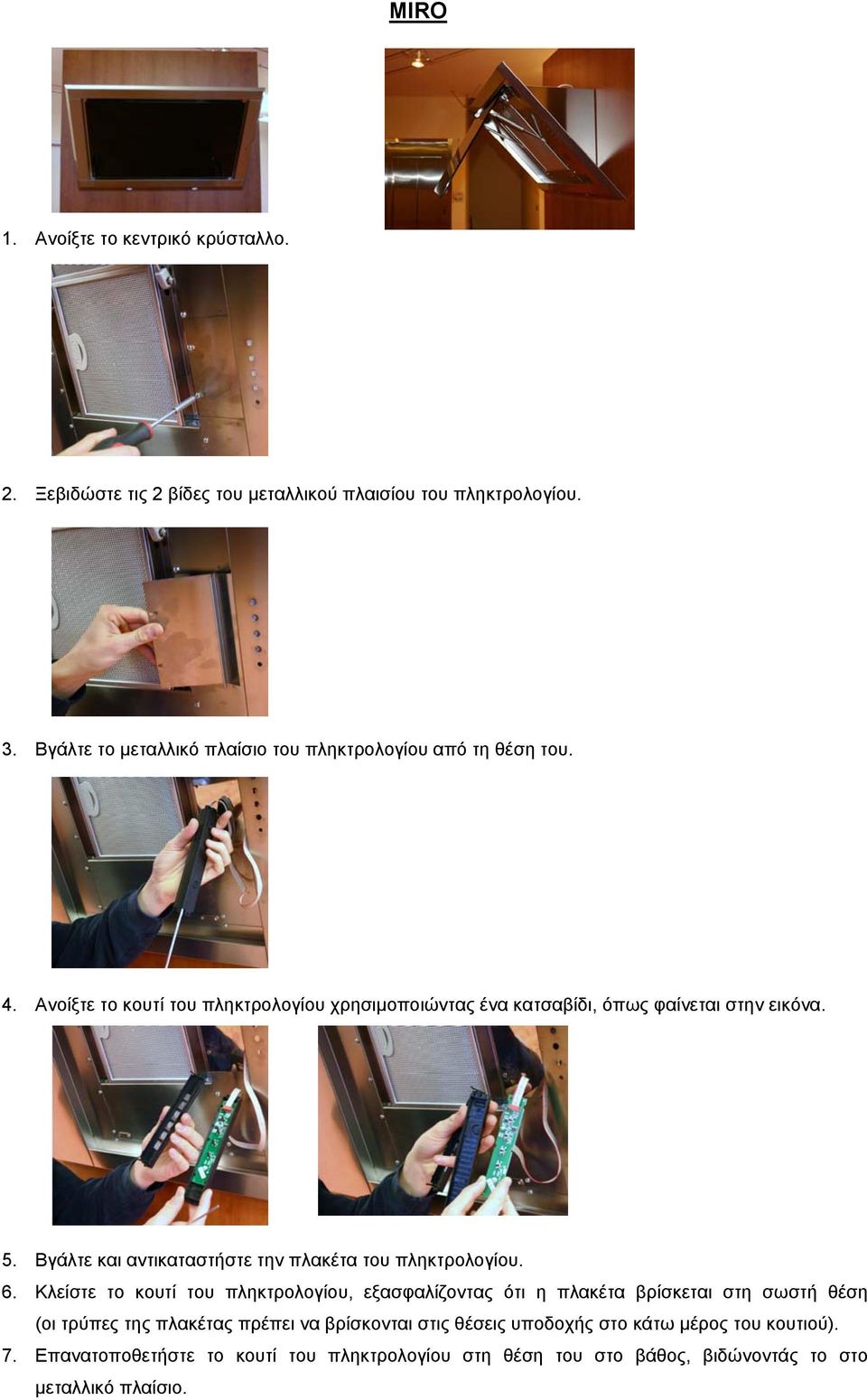

7 MIRO 1. Ανοίξτε το κεντρικό κρύσταλλο. 2. Ξεβιδώστε τις 2 βίδες του μεταλλικού πλαισίου του πληκτρολογίου. 3. Βγάλτε το μεταλλικό πλαίσιο του πληκτρολογίου από τη θέση του. 4. Ανοίξτε το κουτί του πληκτρολογίου χρησιμοποιώντας ένα κατσαβίδι, όπως φαίνεται στην εικόνα. 5. Βγάλτε και αντικαταστήστε την πλακέτα του πληκτρολογίου. 6. Κλείστε το κουτί του πληκτρολογίου, εξασφαλίζοντας ότι η πλακέτα βρίσκεται στη σωστή θέση (οι τρύπες της πλακέτας πρέπει να βρίσκονται στις θέσεις υποδοχής στο κάτω μέρος του κουτιού). 7. Επανατοποθετήστε το κουτί του πληκτρολογίου στη θέση του στο βάθος, βιδώνοντάς το στο μεταλλικό πλαίσιο.

8 MOON 1. Ανοίξτε το κεντρικό κρύσταλλο. 2. Ξεβιδώστε τις βίδες του κεντρικού κρυστάλλου και βγάλτε το. 3. Βγάλτε το μεταλλικό φίλτρο. 4. Λασκάρετε τις βίδες που βρίσκονται πάνω στο κουτί του πληκτρολογίου (όπως δείχνουν τα βέλη)

9 5. Βγάλτε το πληκτρολόγιο από τη θέση του. 6. Ανοίξτε το κουτί του πληκτρολογίου χρησιμοποιώντας ένα κατσαβίδι, όπως φαίνεται στην εικόνα. 7. Βγάλτε και αντικαταστήστε την πλακέτα του πληκτρολογίου. 8. Κλείστε το κουτί του πληκτρολογίου, εξασφαλίζοντας ότι η πλακέτα βρίσκεται στη σωστή θέση (οι τρύπες της πλακέτας πρέπει να βρίσκονται στις θέσεις υποδοχής στο κάτω μέρος του κουτιού). 9. Επανατοποθετήστε το κουτί του πληκτρολογίου στη σωστή του θέση. 10. Κλείστε το κουτί του πληκτρολογίου, σφίγγοντας τις βίδες.

10 MURANO 1. Ανοίξτε το κεντρικό κρύσταλλο. 2. Βγάλτε τα μεταλλικά φίλτρα. 3. Λασκάρετε τις 2 βίδες με την πλαστική κεφαλή, που βρίσκονται στο κουτί του πληκτρολογίου, ξεβιδώνοντάς τες για περίπου 2 εκ. 4. Βγάλτε το πληκτρολόγιο τραβώντας το διαμέσου του επίπεδου καλωδίου και μεταφέρετέ το προς το εξωτερικό του απορροφητήρα για περίπου 2-3 εκ. (όπως δείχνει το βέλος στην εικόνα).

11 5. Βγάλτε το πληκτρολόγιο από τη θέση του. 6. Ανοίξτε το κουτί του πληκτρολογίου, χρησιμοποιώντας ένα κατσαβίδι, όπως φαίνεται στην εικόνα. 7. Βγάλτε και αντικαταστήστε την πλακέτα του πληκτρολογίου. 8. Κλείστε το κουτί του πληκτρολογίου, εξασφαλίζοντας ότι η πλακέτα βρίσκεται στη σωστή θέση (οι τρύπες της πλακέτας πρέπει να βρίσκονται στις θέσεις υποδοχής στο κάτω μέρος του κουτιού). 9. Επανατοποθετήστε το κουτί του πληκτρολογίου στη σωστή του θέση. 10. Κλείστε το κουτί του πληκτρολογίου, σφίγγοντας τις βίδες με την πλαστική κεφαλή.

12 NABUCCO 1. Ξεβιδώστε τις οδοντωτές βίδες (4 σε κάθε πλευρά), οι οποίες συγκρατούν το κρύσταλλο, δίνοντας μεγάλη προσοχή να μη σας πέσει (αν ο απορροφητήρας έχει τοποθετηθεί στον τοίχο, είναι καλύτερα δύο άτομα να βγάλουν το κρύσταλλο). 2. Αφαιρέστε το κρύσταλλο τραβώντας το προς τα κάτω. 1. Με ένα κλειδί allen, λασκάρετε τις βίδες που συγκρατούν τη λαβή και βγάλτε τη λαβή από το πληκτρολόγιο. 3. Ξεβιδώστε το κάτω εξάγωνο παξιμάδι που στερεώνει το πληκτρολόγιο στον απορροφητήρα και αφαιρέστε το πληκτρολόγιο από τον απορροφητήρα. 4. Ανοίξτε το κουτί του πληκτρολογίου, ξεβιδώνοντας τις 4 βίδες που βρίσκονται στο καπάκι του. 5. Βγάλτε το καπάκι, στο οποίο είναι αγκιστρωμένη η πλακέτα. 6. Ξεβιδώστε τα 2 παξιμάδια που βρίσκονται πάνω στους πείρους του πληκτρολογίου. 7. Βγάλτε και αντικαταστήστε την πλακέτα. 8. Για να στερεώσετε το πληκτρολόγιο στον απορροφητήρα, επαναλάβετε τα βήματα από το 7 ως το 1 αντίστροφα.

13 OTELLO 1. Ανοίξτε το κεντρικό γυάλινο κάλυμμα 2. Βγάλτε το μεταλλικό φίλτρο 3. Ξεβιδώστε τις 2 βίδες του μεταλλικού πλαισίου στήριξης του πληκτρολογίου 4. Βγάλτε το μεταλλικό πλαίσιο στήριξης και μετά το πληκτρολόγιο από τη θέση του

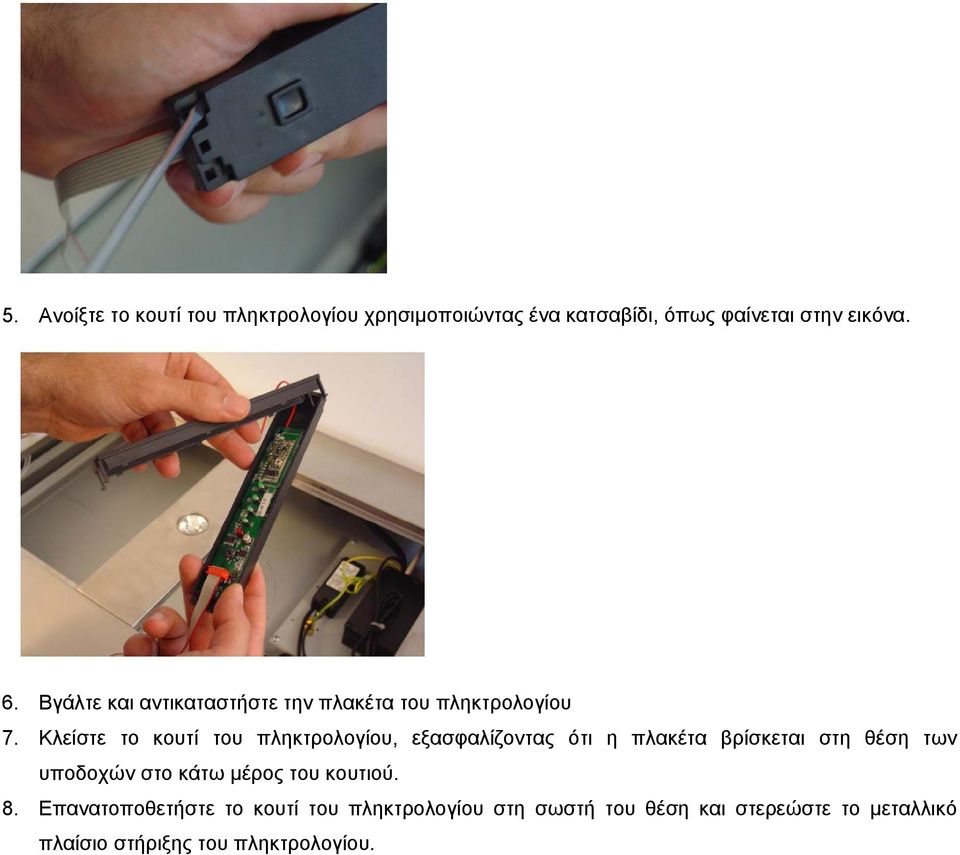

14 5. Ανοίξτε το κουτί του πληκτρολογίου χρησιμοποιώντας ένα κατσαβίδι, όπως φαίνεται στην εικόνα. 6. Βγάλτε και αντικαταστήστε την πλακέτα του πληκτρολογίου 7. Κλείστε το κουτί του πληκτρολογίου, εξασφαλίζοντας ότι η πλακέτα βρίσκεται στη θέση των υποδοχών στο κάτω μέρος του κουτιού. 8. Επανατοποθετήστε το κουτί του πληκτρολογίου στη σωστή του θέση και στερεώστε το μεταλλικό πλαίσιο στήριξης του πληκτρολογίου.

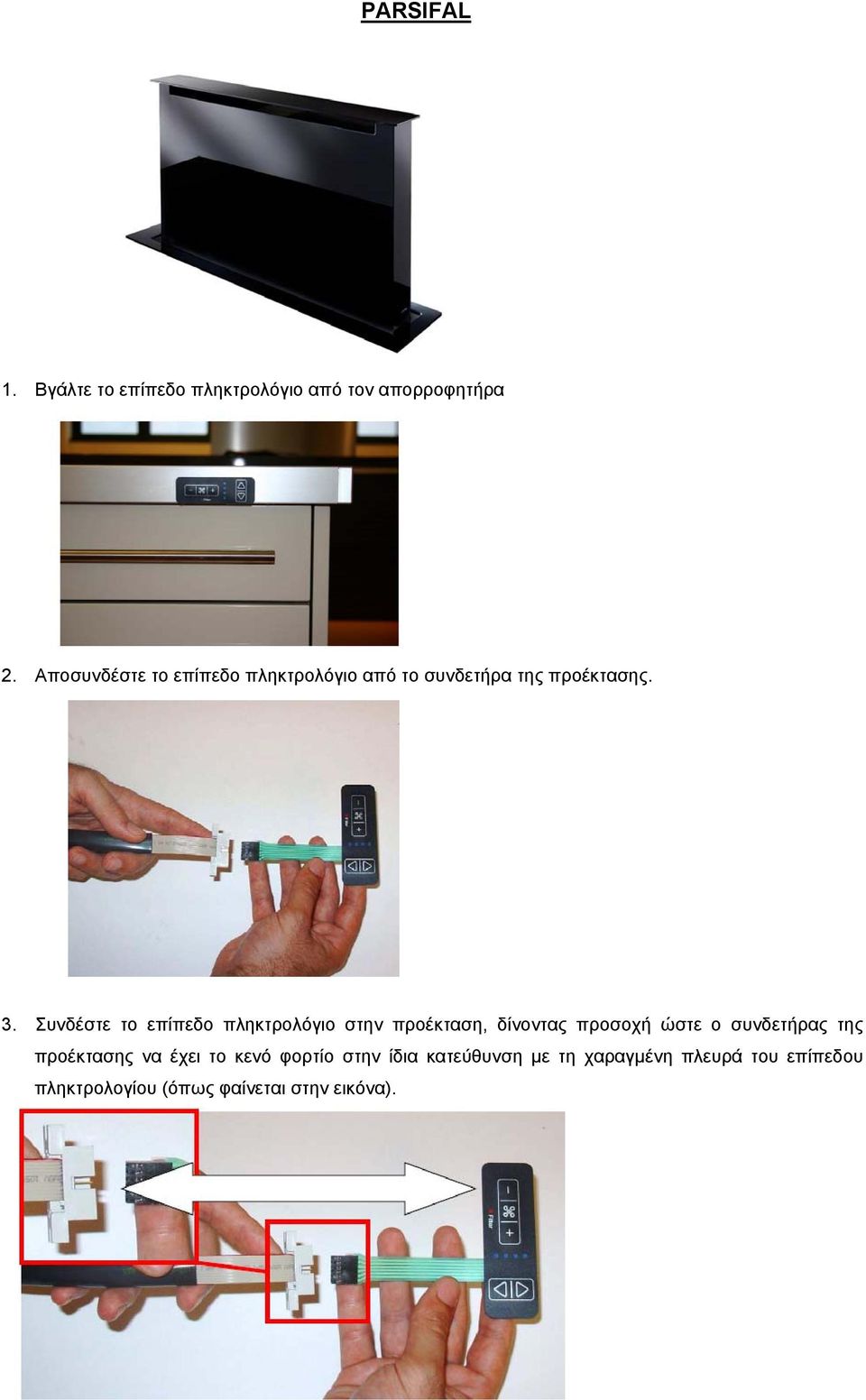

15 PARSIFAL 1. Βγάλτε το επίπεδο πληκτρολόγιο από τον απορροφητήρα 2. Αποσυνδέστε το επίπεδο πληκτρολόγιο από το συνδετήρα της προέκτασης. 3. Συνδέστε το επίπεδο πληκτρολόγιο στην προέκταση, δίνοντας προσοχή ώστε ο συνδετήρας της προέκτασης να έχει το κενό φορτίο στην ίδια κατεύθυνση με τη χαραγμένη πλευρά του επίπεδου πληκτρολογίου (όπως φαίνεται στην εικόνα).

16 PEGASO 1. Ανοίξτε το κεντρικό κρύσταλλο. 2. Ξεβιδώστε τις βίδες του κεντρικού κρυστάλλου και βγάλτε το. 3. Βγάλτε το μεταλλικό φίλτρο. 4. Λασκάρετε τις βίδες που βρίσκονται πάνω στο κουτί του πληκτρολογίου (όπως δείχνουν τα βέλη)

17 5. Βγάλτε το πληκτρολόγιο από τη θέση του. 6. Ανοίξτε το κουτί του πληκτρολογίου χρησιμοποιώντας ένα κατσαβίδι, όπως φαίνεται στην εικόνα. 7. Βγάλτε και αντικαταστήστε την πλακέτα του πληκτρολογίου. 8. Κλείστε το κουτί του πληκτρολογίου, εξασφαλίζοντας ότι η πλακέτα βρίσκεται στη σωστή θέση (οι τρύπες της πλακέτας πρέπει να βρίσκονται στις θέσεις υποδοχής στο κάτω μέρος του κουτιού). 9. Επανατοποθετήστε το κουτί του πληκτρολογίου στη σωστή του θέση. 10. Κλείστε το κουτί του πληκτρολογίου, σφίγγοντας τις βίδες.

18 SLIM 1. Αφαιρέστε τα μεταλλικά φίλτρα 2. Ξεβιδώστε τις 4 βίδες της λάμας της κεντρικής ενίσχυσης και τις 2 βίδες που κρατούν το μεταλλικό πλαίσιο στήριξης του πληκτρολογίου. 3. Αφαιρέστε τη λάμα κεντρικής ενίσχυσης 4. Βγάλτε το μεταλλικό πλαίσιο στήριξης του πληκτρολογίου από τη θέση του, προσέχοντας τα καλώδια της ηλεκτρικής σύνδεσης. 5. Ξεβιδώστε τις 2 βίδες που κρατούν το πληκτρολόγιο στο μεταλλικό πλαίσιο στήριξης.

19 6. Ανοίξτε το κουτί του πληκτρολογίου χρησιμοποιώντας ένα κατσαβίδι, όπως φαίνεται στην εικόνα. 7. Βγάλτε και αντικαταστήστε την πλακέτα του πληκτρολογίου 8. Κλείστε το κουτί του πληκτρολογίου, εξασφαλίζοντας ότι η πλακέτα βρίσκεται στη σωστή θέση (οι τρύπες της πλακέτας πρέπει να βρίσκονται στις θέσεις υποδοχής στο κάτω μέρος του κουτιού). 9. Βιδώστε το κουτί του πληκτρολογίου στο μεταλλικό πλαίσιο στήριξης. 10. Επανατοποθετήστε το μεταλλικό πλαίσιο στήριξης στη θέση του στο βάθος. 11. Βιδώστε τη λάμα κεντρικής ενίσχυσης πάνω στο μεταλλικό πλαίσιο στήριξης

20 TURANDOT 1. Ξεβιδώστε τις οδοντωτές βίδες (4/πλευρά), οι οποίες συγκρατούν το κρύσταλλο, δίνοντας μεγάλη προσοχή να μη σας πέσει (αν ο απορροφητήρας είναι τοποθετημένος στον τοίχο, είναι καλύτερα δύο άτομα να βγάλουν το κρύσταλλο). 2. Αφαιρέστε το κρύσταλλο τραβώντας το προς τα κάτω. 3. Με ένα κλειδί allen, λασκάρετε τις βίδες που συγκρατούν τη λαβή και βγάλτε τη λαβή από το πληκτρολόγιο.

21 4. Ξεβιδώστε το κάτω εξάγωνο παξιμάδι που στερεώνει το πληκτρολόγιο στον απορροφητήρα και αφαιρέστε το πληκτρολόγιο από τον απορροφητήρα. 5. Ανοίξτε το κουτί του πληκτρολογίου, ξεβιδώνοντας τις 4 βίδες που βρίσκονται στο καπάκι του. 6. Βγάλτε το καπάκι, στο οποίο είναι αγκιστρωμένη η πλακέτα. 7. Ξεβιδώστε τα 2 παξιμάδια που βρίσκονται πάνω στους πείρους του πληκτρολογίου. 8. Βγάλτε και αντικαταστήστε την πλακέτα. 9. Για να στερεώσετε το πληκτρολόγιο στον απορροφητήρα, επαναλάβετε τα βήματα από το 7 ως το 1 αντίστροφα.
