1 Εξοικονόµησηενέργειας σε εγκαταστάσεις φωτισµού εσωτερικών χώρων ΦραγκίσκοςΒ. Τοπαλής Εθνικό Μετσόβιο Πολυτεχνείο Εργαστήριο Φωτοτεχνίας

2 Αναγκαιότηταγια για εξοικονόµηση ενέργειας Φωτισµός 25-35% της συνολικής κατανάλωσης στα κτίρια

3 Οισηµαντικότερες µέθοδοι για την εξοικονόµηση ενέργειας Ηλεκτρονικά ballast Λαµπτήρες Τ5 αντί Τ8 BMS Τοπικοί αυτοµατισµοί Επιλογή λαµπτήρων & φωτιστικών ιόρθωση συντελεστή ισχύος Πρόγραµµα συντήρησης Αρχιτεκτονικές λύσεις

4 Ηλεκτρονικά ballast ή ηλεκτροµαγνητικά; Ηλεκτρονικά ballast Μαγνητικά ballast

5 Ηλεκτρονικά ballast αντί ηλεκτροµαγνητικών Συνολική εξοικονόµηση έως 25% Πλεονεκτήµατα Καλύτερη απόδοση λαµπτήρα Χαµηλότερη κατανάλωση Μικρές απώλειες ballast

6 Άλλαπλεονεκτήµατα υνατότητα dimmingκαι σύνδεση µε αισθητήρες φωτισµού Συµβατότητα µε BMS Έως 4 λαµπτήρες µε 1 ballast ιακοπή λειτουργίας ιάρκεια ζωής λαµπτήρα Υψηλός συντελεστής συντήρησης Flickering, θόρυβος

7 Σκοπιµότητααντικατάστασης αντικατάστασης ballastσε υφιστάµενα φωτιστικά ιαθεσιµότητα χώρου Αλλαγές καλωδιώσεων Κόστος εργατικών και υλικών Μάλλον προτιµότερη η αντικατάσταση φωτιστικών και µάλιστα µε λαµπτήρες Τ5 εκτός αν η αντικατάσταση συνδυαστεί µε τεχνικές εκµετάλλευσης φυσικού φωτισµού

8 Λαµπτήρες Τ5 ή Τ8; Τ5: 5/8 διάµετρος Τ8: 8/8 διάµετρος έως 92 lm/w µε Τ5 & ηλεκτρονικό ballast έως 76 lm/w µε Τ8 & µαγνητικό ballast Απόδοση: Έως 21% υψηλότερη

9 Σκοπιµότητααντικατάστασης αντικατάστασης φωτιστικών Τ8 µε φωτιστικά Τ5 Ναι, αν οι υφιστάµενοι Τ8 λειτουργούν µε µαγνητικό ballast Αν οι υφιστάµενοι Τ8 λειτουργούν µε ηλεκτρονικό ballastνα γίνει µελέτη σκοπιµότητας της αντικατάστασης

10 Συµπαγείςλαµπτήρες φθορισµού;

11 Αυτόνοµοιαυτοµατισµοί Dimmers Ηλεκτρονικά ballast HF regulators Αισθητήρες φωτισµού Αισθητήρες παρουσίας Χρονοδιακόπτες Εξοικονόµηση: 10%-50%

12 Συστήµατα κεντρικής διαχείρισης (BMS) Processor (Logic circuit & Power controller) Rules Data Existing protocols Sensing devices Signal Various lighting groups Building Management System

13 Συστήµαταεκµετάλλευσης φυσικού φωτισµού Η αρχή λειτουργίας:

14 Τοδυναµικό εξοικονόµησης Illuminance (lux) 1 Καταναλισκόµενη Ισχύς 0.5 Εξοικονόµηση Ενέργειας Ώρες υψηλής αιχµής φορτίου 0 07:00 08:00 09:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 ιάρκεια της ηµέρας Καταν αλισκόµεν η ισχύς χωρίς έλεγχο Καταν αλισκόµεν η ισχύς µε έλεγχο

15 Ρύθµισητεχνητού φωτισµού

16 Θέσηαισθητήρων

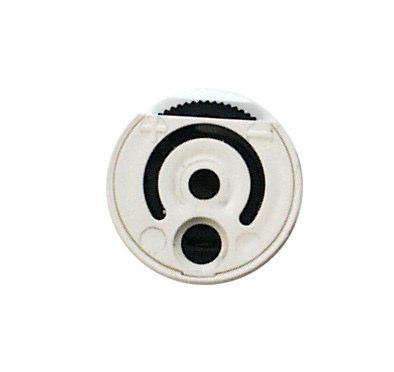

17 Συστήµατακεντρικής διαχείρισης Πως διαχειρίζεται ο φωτισµός

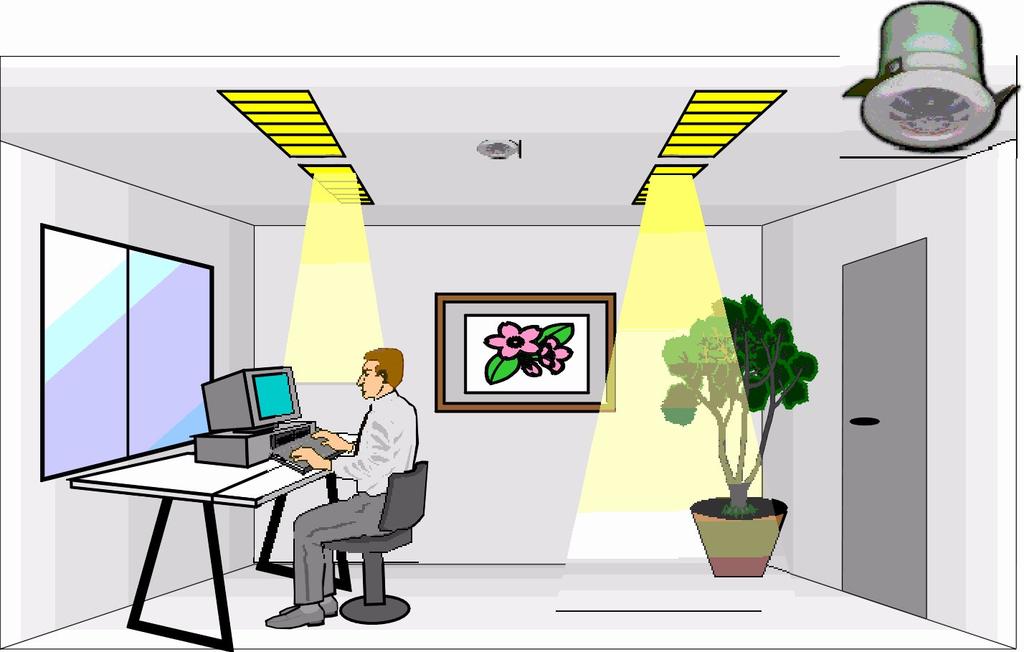

18 Ρύθµισηφωτισµού µε αισθητήρες παρουσίας

19 Ρύθµισηφωτισµού στη θέση εργασίας 1 Φωτιστικό,, 2X58W Σύνολο: : 116 W 4 Φωτιστικά,, 2X26W Σύνολο : 208 W 380 Lux 280 Lux

20 Ρύθµισηφωτισµού µε προγραµµατισµό 1 Καταναλισκόµενη Ισχύς 0.5 Εξοικονόµηση Ενέργειας 0 00:00 02:00 04:00 06:00 08:00 10:00 12:00 14:00 16:00 18:00 20:00 22:00 ιάρκεια της ηµέρας Καταναλισκόµενη ισχύς χωρίς έλεγχο Καταναλισκόµενη ισχύς µε έλεγχο

21 Ρύθµισηφωτισµού µε εξισορρόπηση λαµπρότητας

22 Χωρισµόςσε σε κυκλώµατα

23 Συστήµατακεντρικής διαχείρισης Εξοικονόµηση: 10%-35% στο φωτισµό Το ποσοστό εξαρτάται από το είδος των χρήσεων που στεγάζονται στο κτίριο και τη µορφή της διαχείρισης αυτού Απαραίτητη η µελέτη σκοπιµότητας: Όχι άκριτη εφαρµογή

24 Επιλογήφωτιστικών Συντελεστής χρησιµοποίησης (CU) Συντελεστής συντήρησης (MF) Συντελεστής απόδοσης (LOR) Ισχύς, τύπος και συνδυασµός λαµπτήρων Οπτικό σύστηµα (παραβολικά φωτιστικά, ανακλαστικότητα κλπ)

25 Γενικέςκατευθύνσεις κατευθύνσεις Λαµπτήρες υψηλής απόδοσης Ballast υψηλής απόδοσης Ηλεκτρονικό ballast αντί συµβατικού Λαµπτήρες Τ5 αντί Τ8 Λαµπτήρες µεγάλης ονοµαστικής ισχύος Οπτικό σύστηµα υψηλής απόδοσης

26 Συντήρησητης της εγκατάστασης φωτισµού Η απόδοση της εγκατάστασης µειώνεται κατά 40% µε πληµµελή συντήρηση κατά 25% µε τακτικήσυντήρηση Μετρήσεις σε τυπικούς χώρους έδειξαν: Εξοικονόµηση 15% µε καθαρισµό φωτιστικών ανά έτος και αντικατάσταση του 1/3 των λαµπτήρων

27 Οσυντελεστής συντήρησης στα έξυπνα συστήµατα

28 Αρχιτεκτονικέςλύσεις Προσανατολισµός κτιρίου Προεξοχές Φωτεινά ράφια (Light shelves) Εξωτερικές ή εσωτερικές περσίδες Υαλοστάσια µικρής θάµβωσης Ηλιοστάτες (solar trackers) Φωτοσωλήνες (light tubes)

29 Εξωτερικές περσίδες

30 Κτίριο στην Postdamer Platz Βερολίνου Εξωτερικές περσίδες

31 Εσωτερικές περσίδες µε αισθητήρα και αυτόµατο µηχανισµό Ανοιχτές Κλειστές

32 Ηλιοστάτεςκαι φωτοσωλήνες

33 Φωτοσωλήνας: : Η ιδέα

34 Ηλιοστάτες και φωτοσωλήνες Η εφαρµογή Φωτοσωλώνας µε ηλιοστάτη (στην κορυφή) για τη συγκέντρωση ηλιακού φωτός για το φωτισµό του υπογείου σταθµού µετρό της Potsdamer Platz

35 Φωτοσωλήνες Η απόδοση της εφαρµογής Η απόδοση του ηλιακού φωτός στο εσωτερικό του σταθµού της Potsdamer Platz από το φωτοσωλήνα

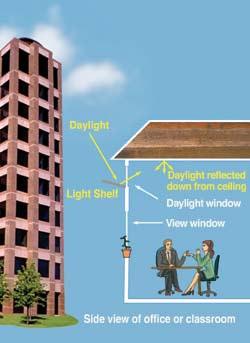

36 Φωτεινάράφια (light( shelves) Η αρχή λειτουργίας

37 Φωτεινάράφια Εφαρµογές

38 Ευχαριστώπολύ για την προσοχή σας ΕθνικόΜετσόβιο Πολυτεχνείο Εργαστήριο Φωτοτεχνίας
