1 Ενεργειακές Τεχνολογίες Ο.Ε. Χαράλαμπος Κουκλίδης, Διπλ. Μηχανολόγος Μηχανικός Κωνσταντίνος Γκουραμάνης, Δρ. Ηλεκτρολόγος Μηχανικός Άμπετ Νάτσε, Διπλ. Μηχανολόγος Μηχανικός Πέτρος Κολιός, Διπλ. Μηχανολόγος Μηχανικός

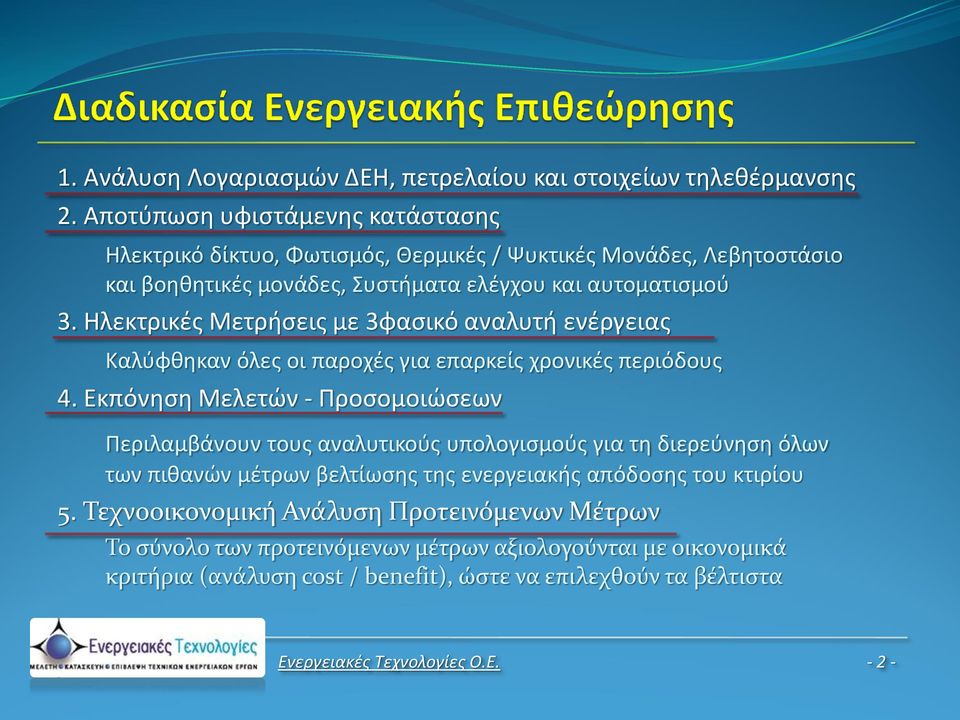

2 1. Ανάλυση Λογαριασμών ΔΕΗ, πετρελαίου και στοιχείων τηλεθέρμανσης 2. Αποτύπωση υφιστάμενης κατάστασης Ηλεκτρικό δίκτυο, Φωτισμός, Θερμικές / Ψυκτικές Μονάδες, Λεβητοστάσιο και βοηθητικές μονάδες, Συστήματα ελέγχου και αυτοματισμού 3. Ηλεκτρικές Μετρήσεις με 3φασικό αναλυτή ενέργειας Καλύφθηκαν όλες οι παροχές για επαρκείς χρονικές περιόδους 4. Εκπόνηση Μελετών - Προσομοιώσεων Περιλαμβάνουν τους αναλυτικούς υπολογισμούς για τη διερεύνηση όλων των πιθανών μέτρων βελτίωσης της ενεργειακής απόδοσης του κτιρίου 5. Τεχνοοικονομική Ανάλυση Προτεινόμενων Μέτρων Το σύνολο των προτεινόμενων μέτρων αξιολογούνται με οικονομικά κριτήρια (ανάλυση cost / benefit), ώστε να επιλεχθούν τα βέλτιστα Ενεργειακές Τεχνολογίες Ο.Ε

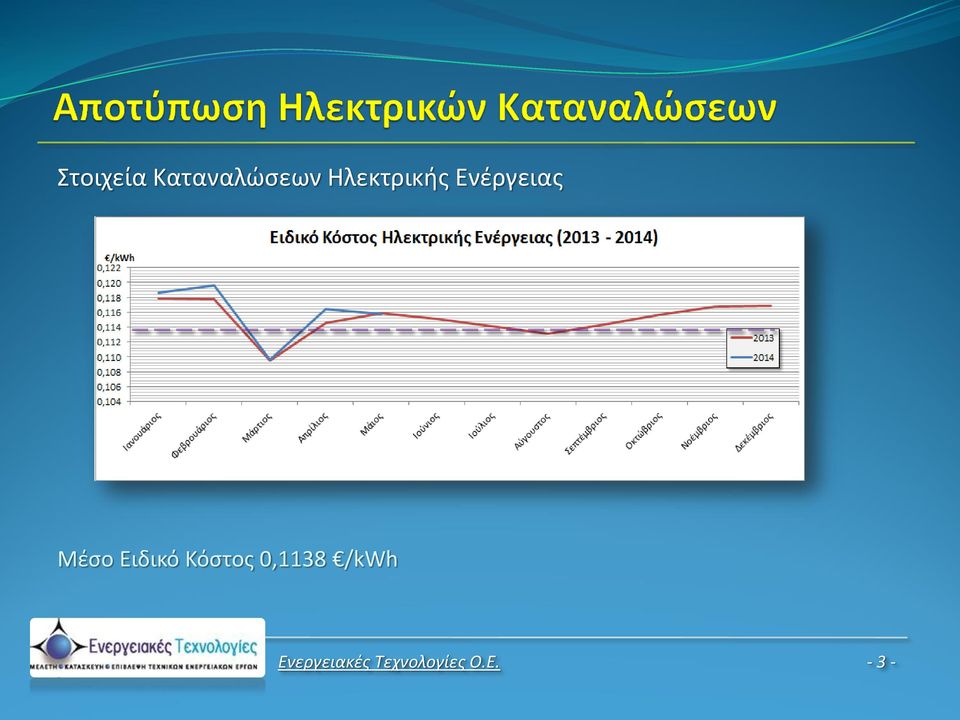

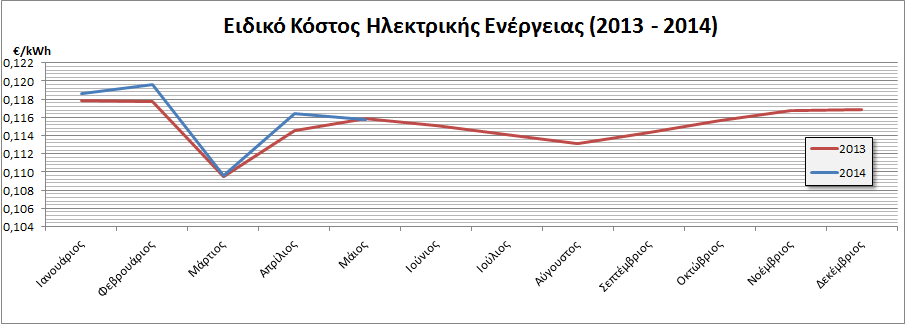

3 Στοιχεία Καταναλώσεων Ηλεκτρικής Ενέργειας Μέσο Ειδικό Κόστος 0,1138 /kwh Ενεργειακές Τεχνολογίες Ο.Ε

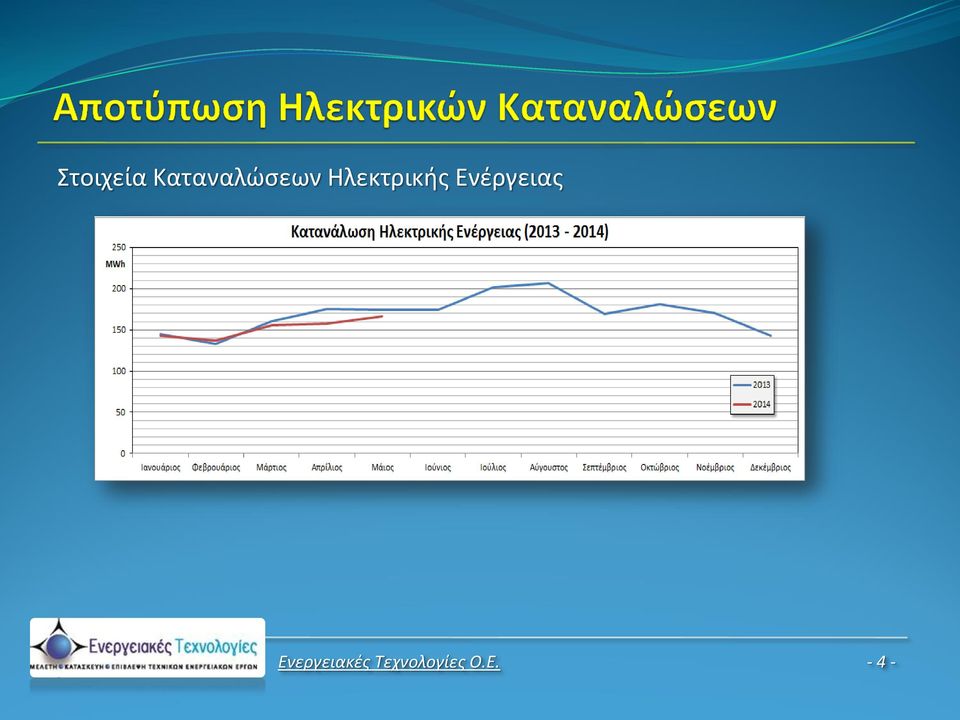

4 Στοιχεία Καταναλώσεων Ηλεκτρικής Ενέργειας Ενεργειακές Τεχνολογίες Ο.Ε

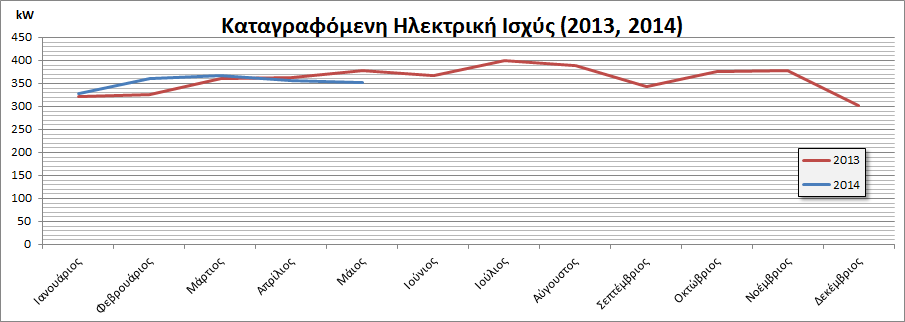

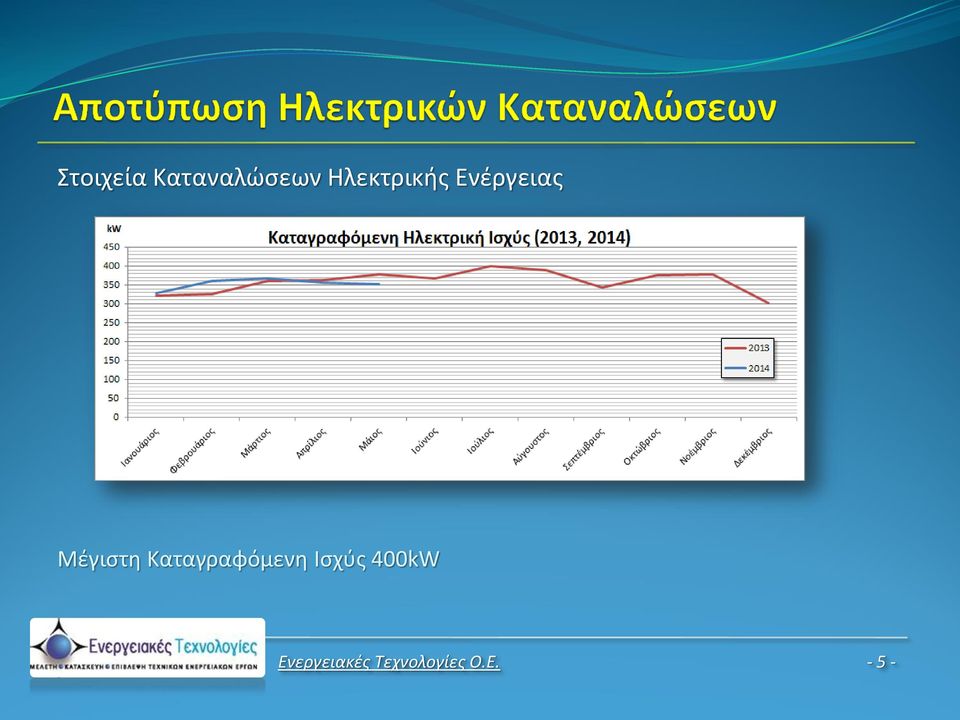

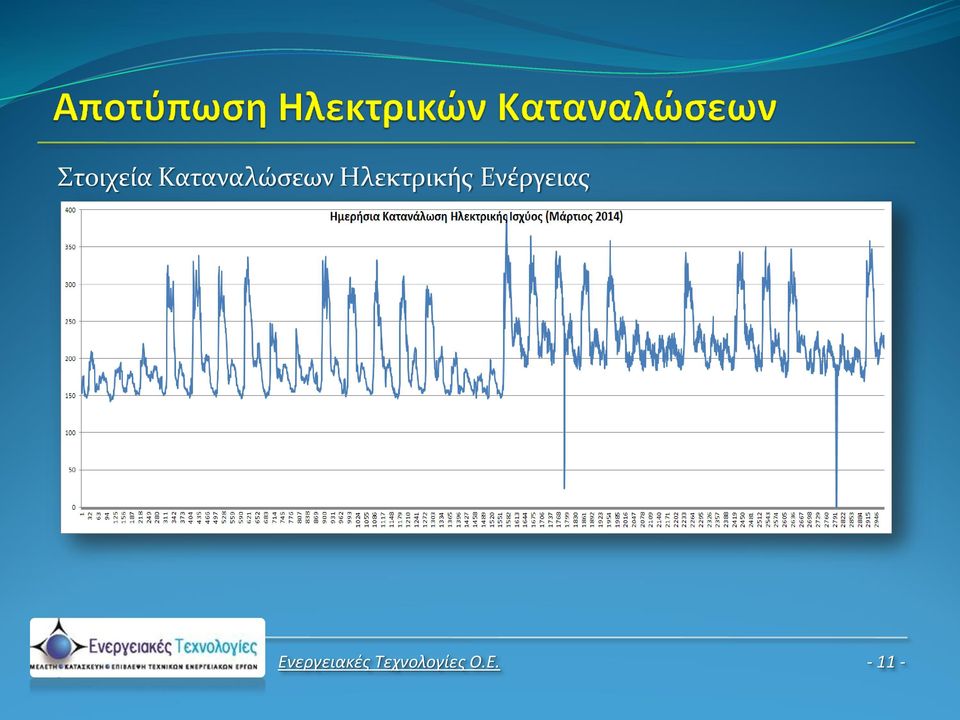

5 Στοιχεία Καταναλώσεων Ηλεκτρικής Ενέργειας Μέγιστη Καταγραφόμενη Ισχύς 400kW Ενεργειακές Τεχνολογίες Ο.Ε

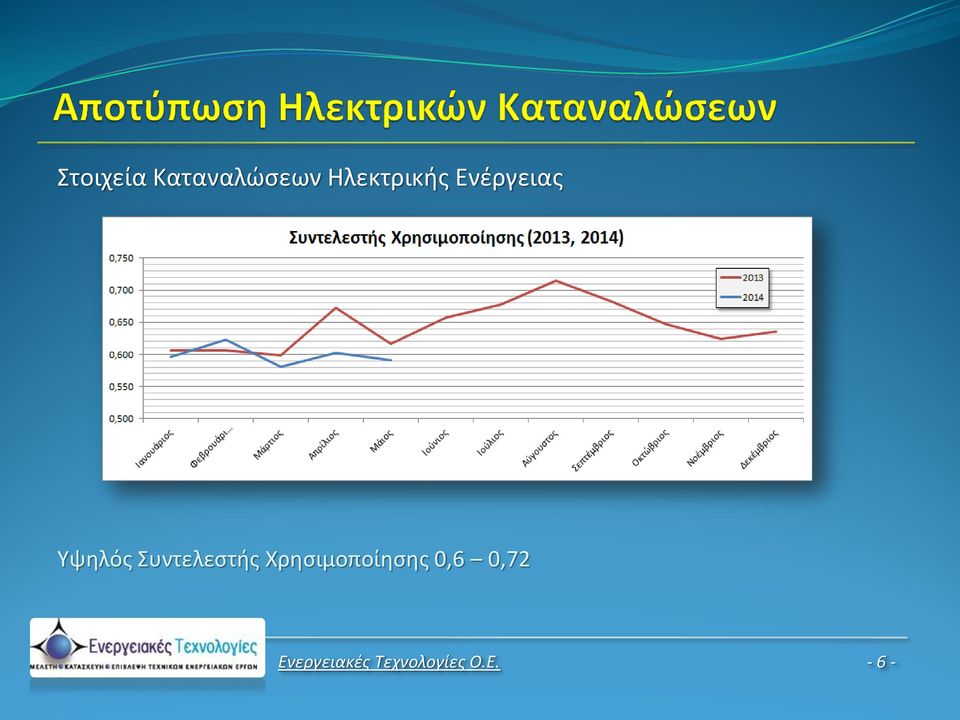

6 Στοιχεία Καταναλώσεων Ηλεκτρικής Ενέργειας Υψηλός Συντελεστής Χρησιμοποίησης 0,6 0,72 Ενεργειακές Τεχνολογίες Ο.Ε

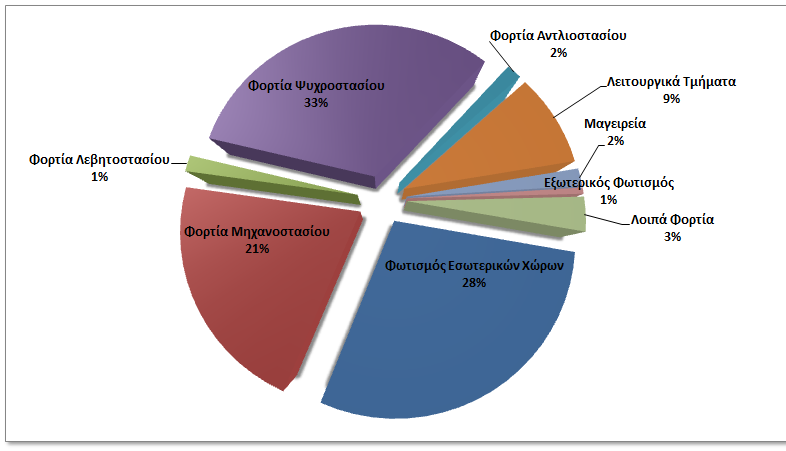

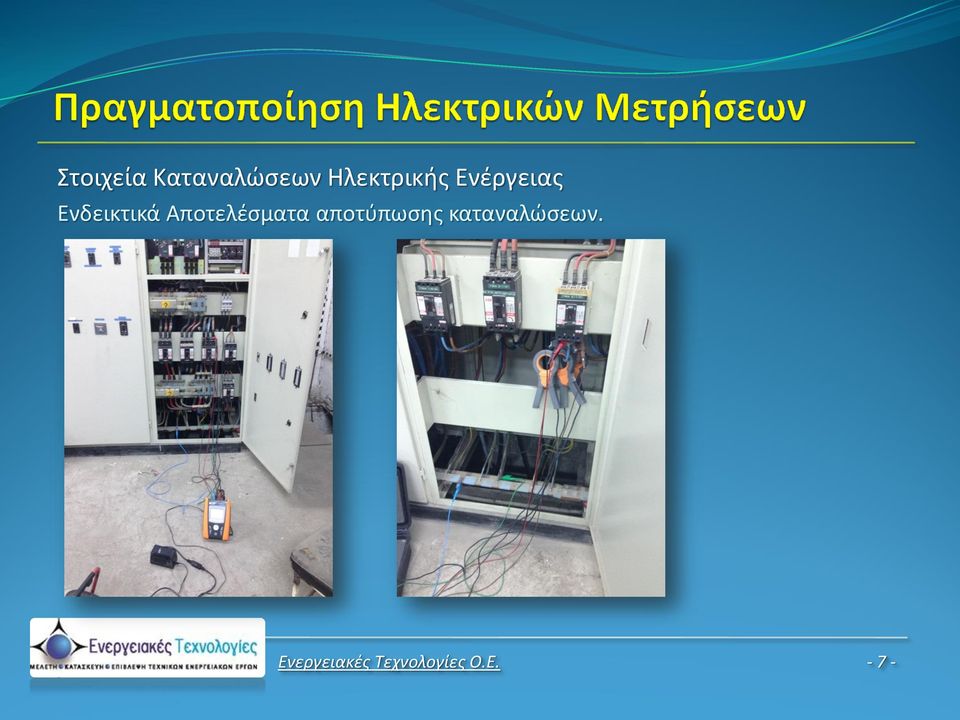

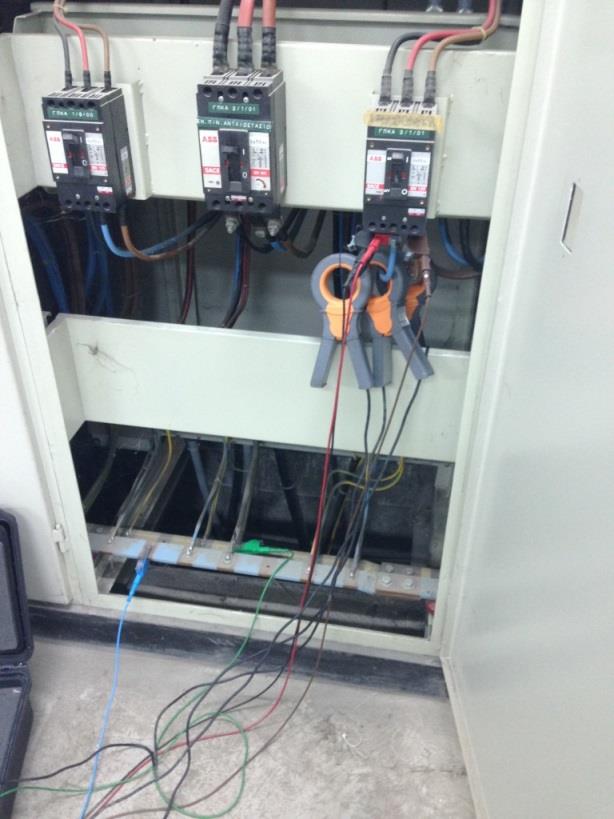

7 Στοιχεία Καταναλώσεων Ηλεκτρικής Ενέργειας Ενδεικτικά Αποτελέσματα αποτύπωσης καταναλώσεων. Ενεργειακές Τεχνολογίες Ο.Ε

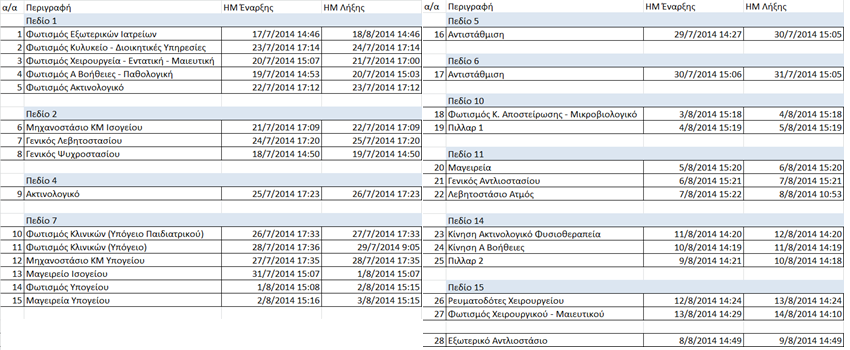

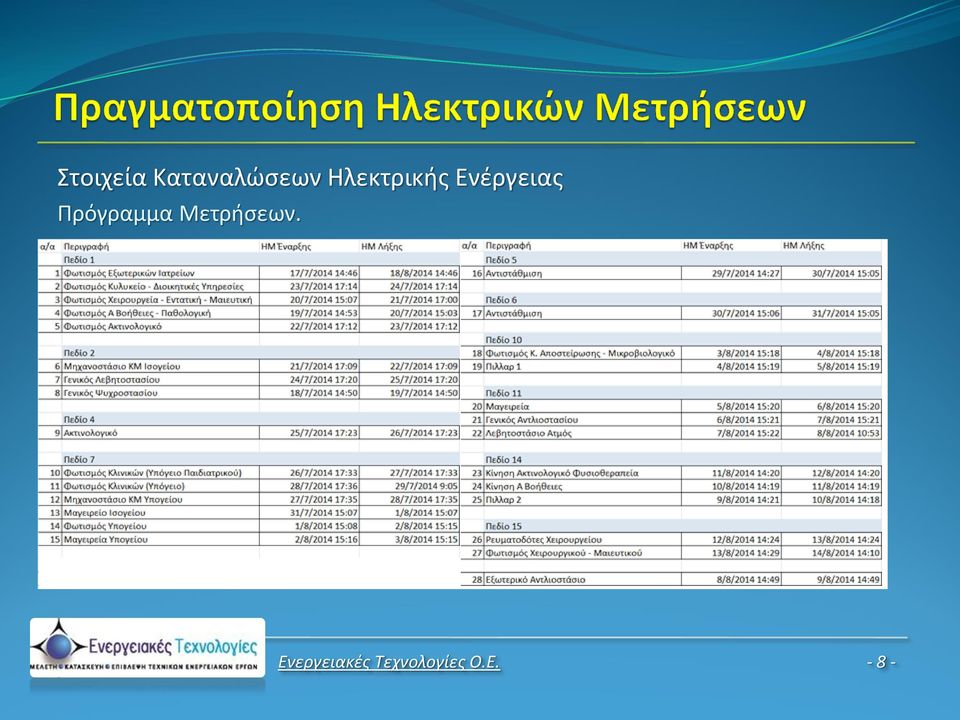

8 Στοιχεία Καταναλώσεων Ηλεκτρικής Ενέργειας Πρόγραμμα Μετρήσεων. Ενεργειακές Τεχνολογίες Ο.Ε

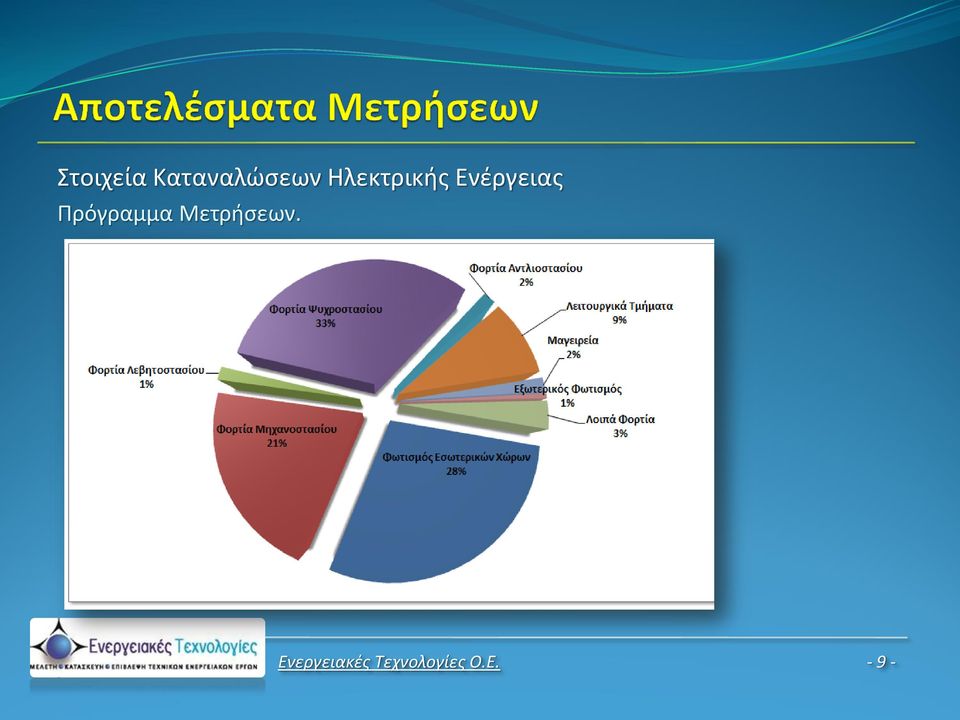

9 Στοιχεία Καταναλώσεων Ηλεκτρικής Ενέργειας Πρόγραμμα Μετρήσεων. Ενεργειακές Τεχνολογίες Ο.Ε

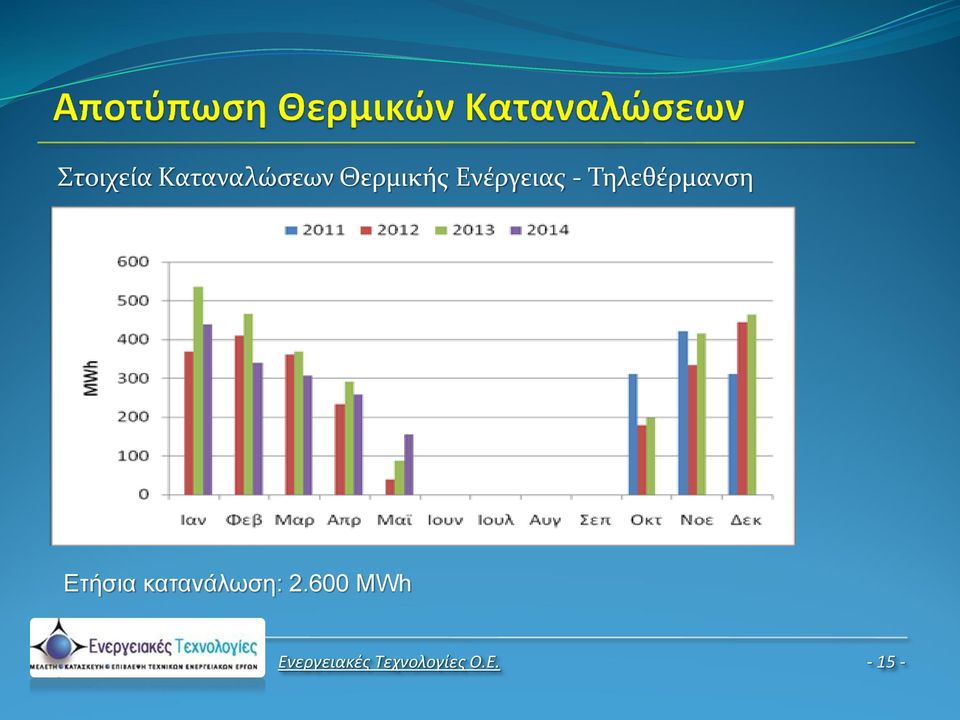

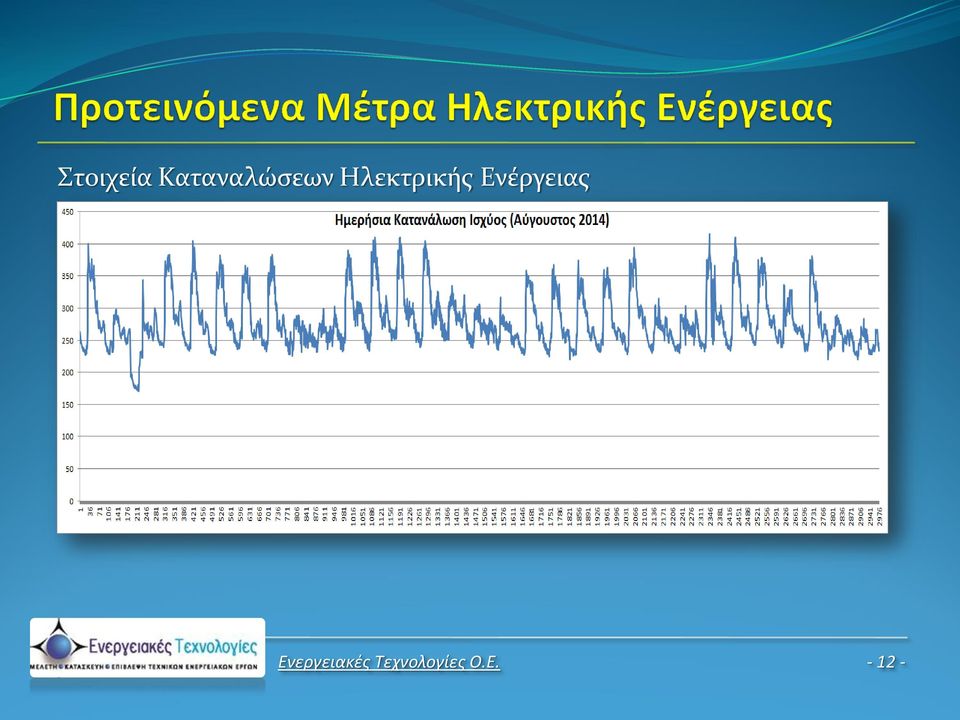

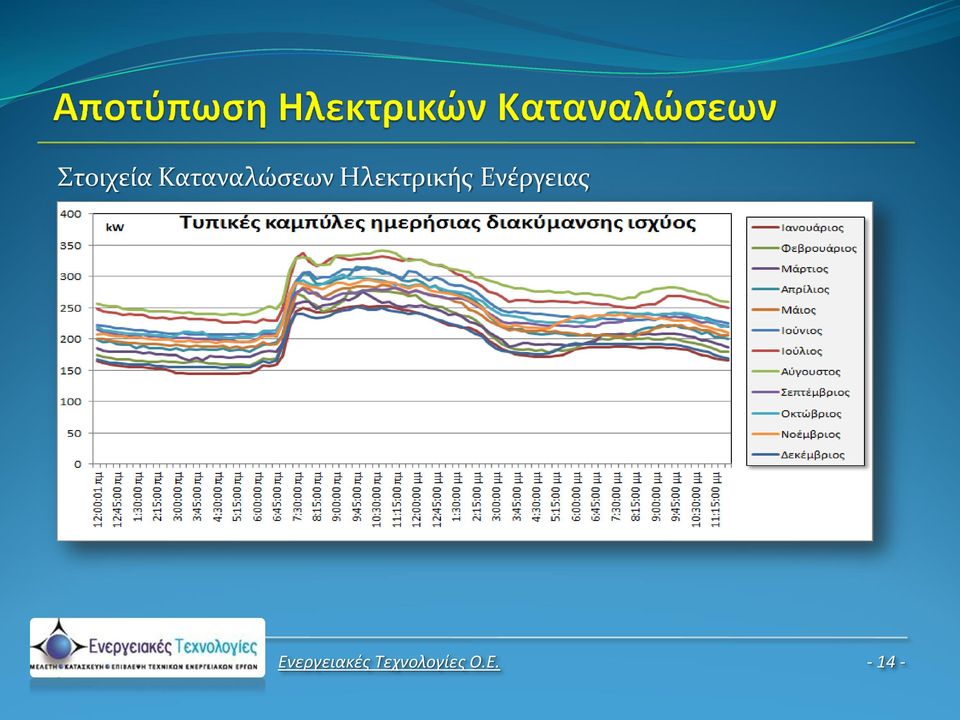

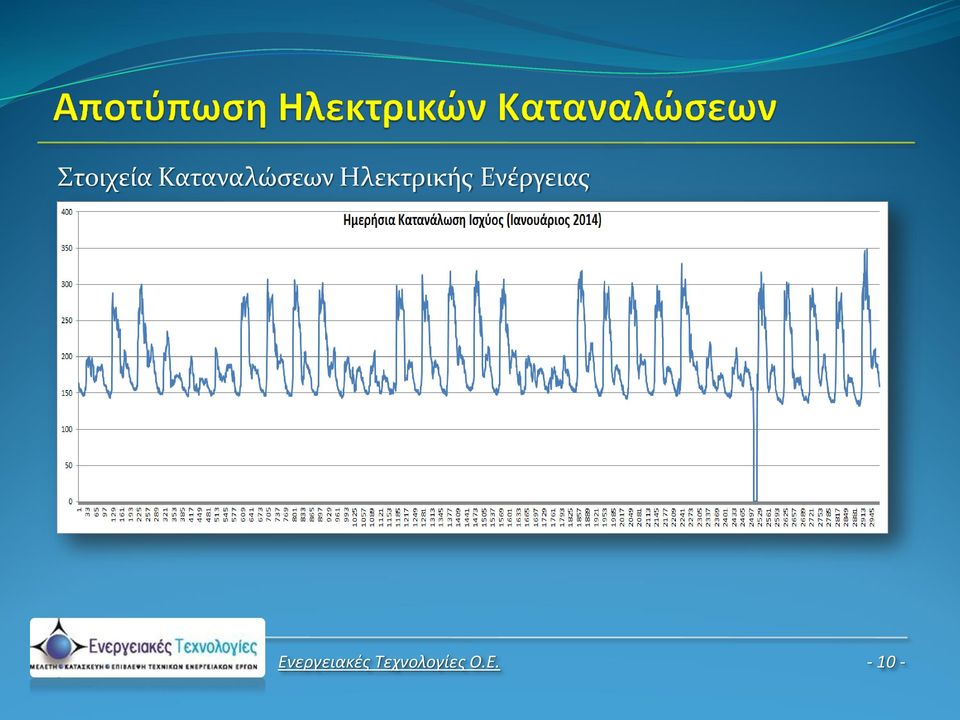

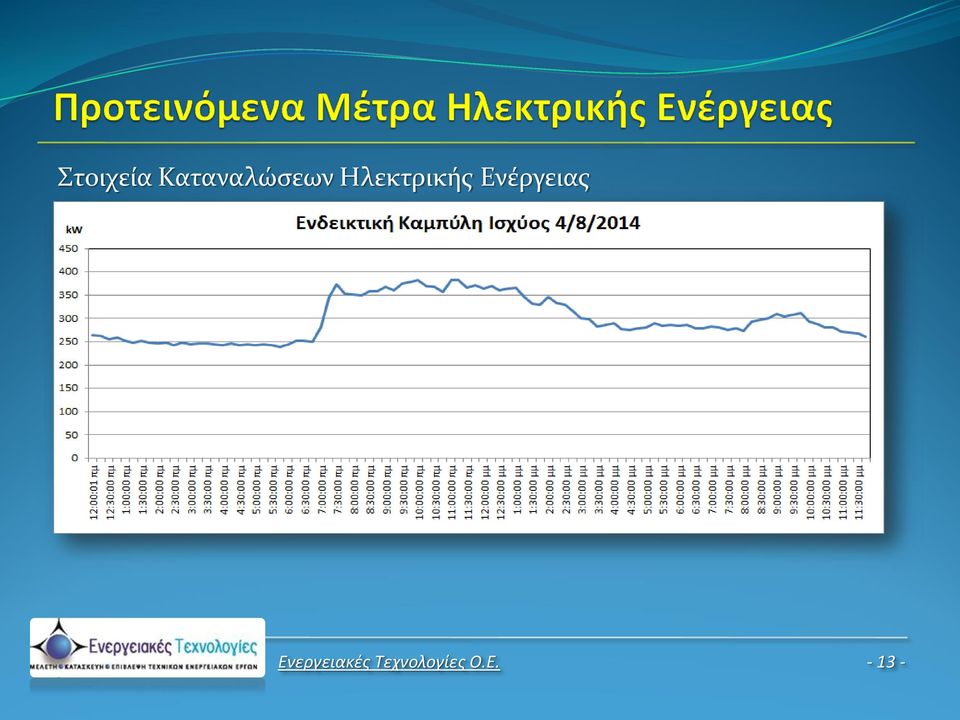

15 Στοιχεία Καταναλώσεων Θερμικής Ενέργειας - Τηλεθέρμανση Ετήσια κατανάλωση: MWh Ενεργειακές Τεχνολογίες Ο.Ε

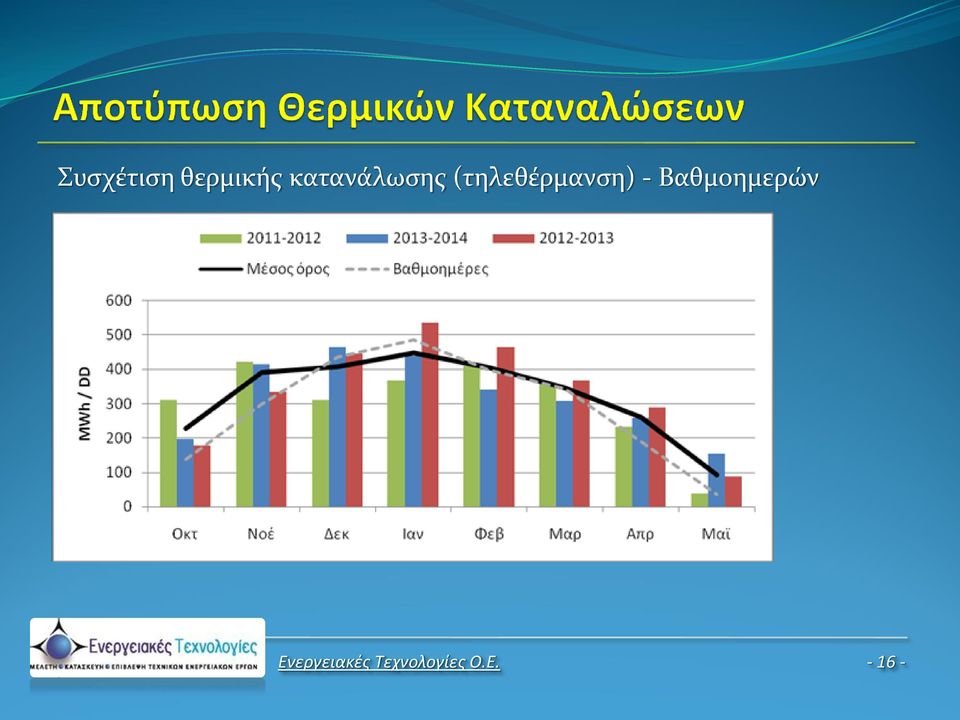

16 Συσχέτιση θερμικής κατανάλωσης (τηλεθέρμανση) - Βαθμοημερών Ενεργειακές Τεχνολογίες Ο.Ε

17 Στοιχεία Καταναλώσεων Θερμικής Ενέργειας Πετρέλαιο Ετήσια κατανάλωση lt Ενεργειακές Τεχνολογίες Ο.Ε

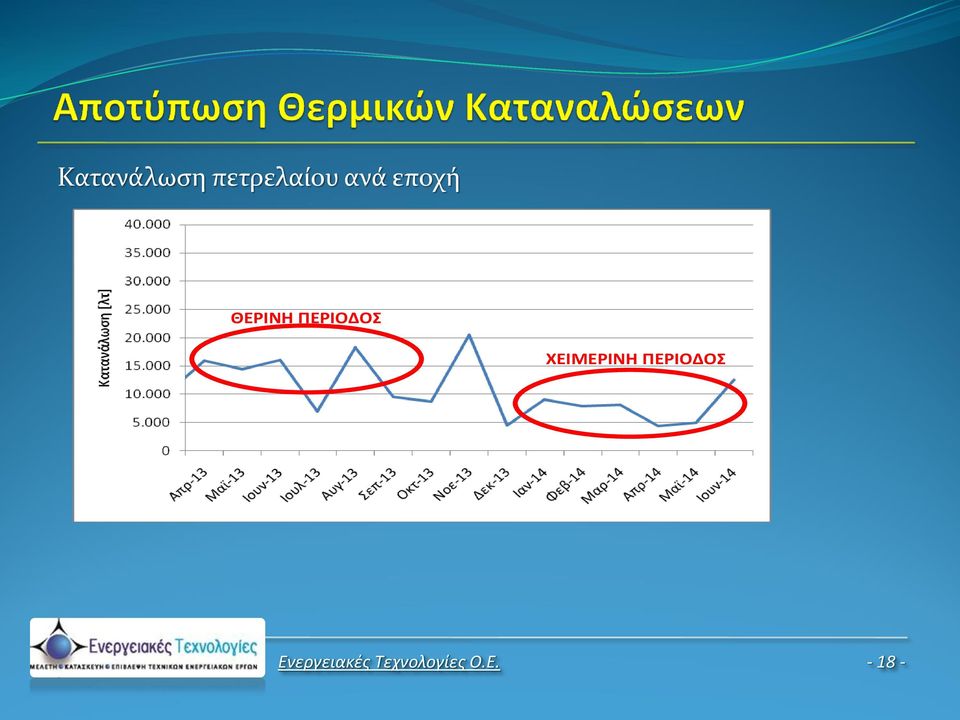

18 Κατανάλωση πετρελαίου ανά εποχή ΘΕΡΙΝΗ ΠΕΡΙΟΔΟΣ ΧΕΙΜΕΡΙΝΗ ΠΕΡΙΟΔΟΣ Ενεργειακές Τεχνολογίες Ο.Ε

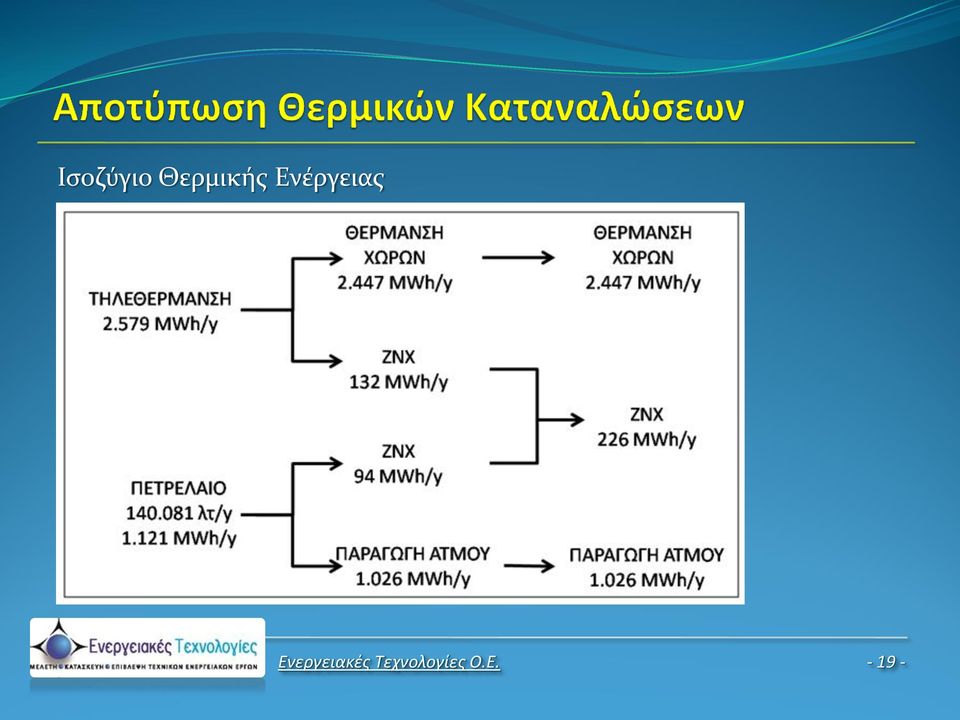

19 Ισοζύγιο Θερμικής Ενέργειας Ενεργειακές Τεχνολογίες Ο.Ε

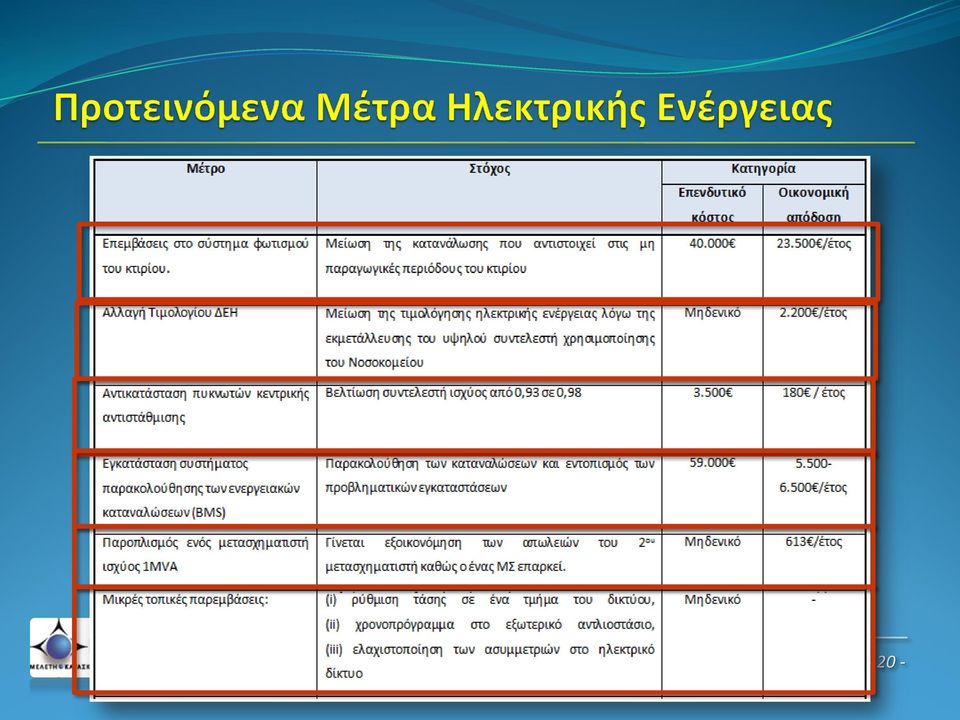

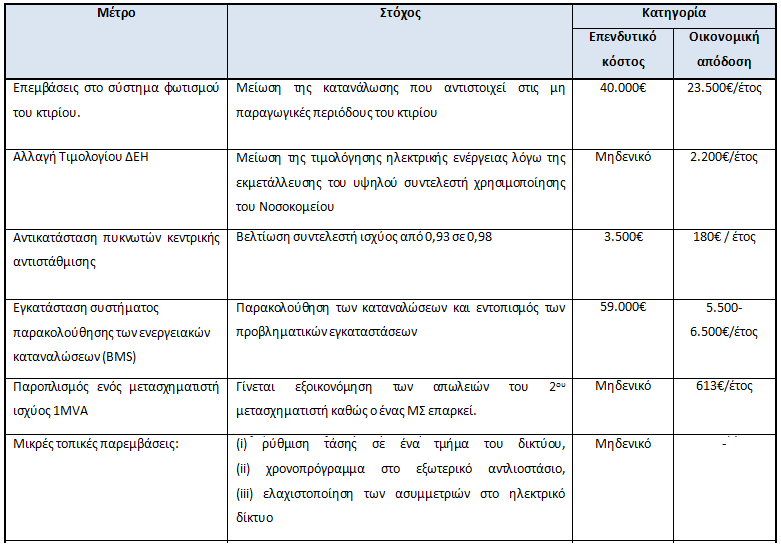

20 Ενεργειακές Τεχνολογίες Ο.Ε

21 1. Μείωση Σταθερών Φορτίων Επεμβάσεις στο φωτισμό Ενεργειακές Τεχνολογίες Ο.Ε

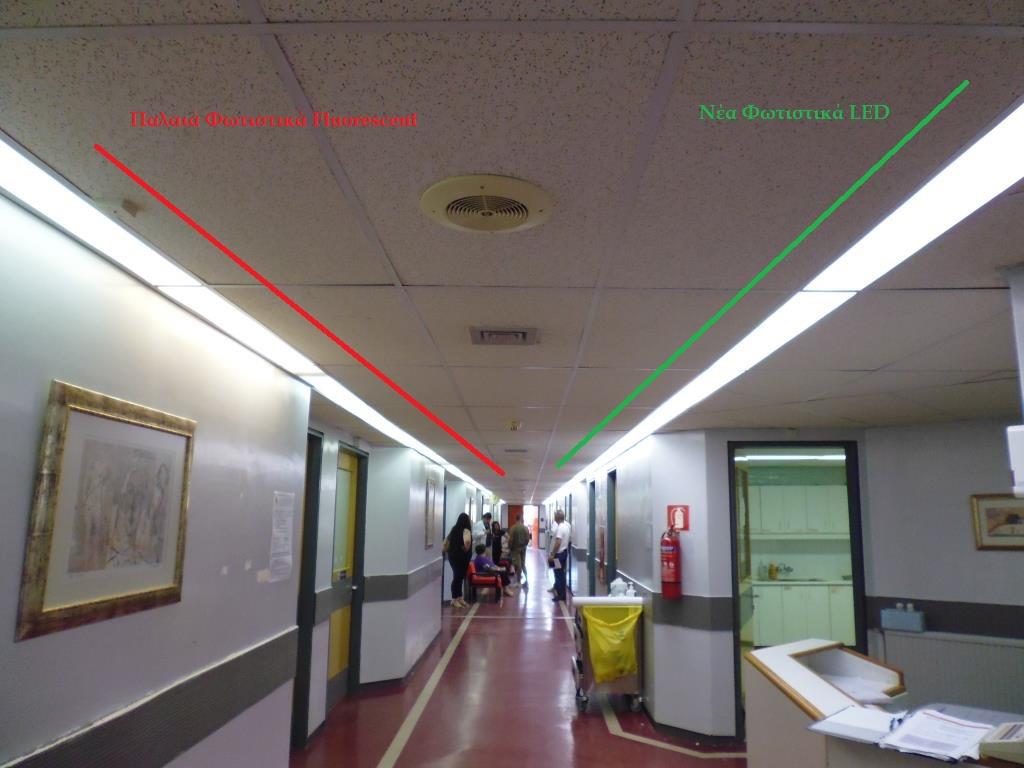

22 1. Μείωση Σταθερών Φορτίων Επεμβάσεις στο φωτισμό Αντικατάσταση λαμπτήρων φθορισμού (24 ώρες / ημέρα) με λαμπτήρες τεχνολογίας LED. Κόστος: Απόσβεση: 1,5 2 έτη Ετήσιο όφελος: (Πρότυπο έργο που εφαρμόσθηκε στους διαδρόμους των 3 κλινικών Καρδιολογικής, Ογκολογικής και Χειρουργικής. Σε αυτό το έργο επαληθεύτηκε με ακρίβεια ότι λόγω της αντικατάστασης 60 λαμπτήρων φθορισμού Τ8 58W με μαγνητικό ballast από 60 λαμπτήρες LED 31W επετεύχθη εξοικονόμηση 53,4% στην κατανάλωση ηλεκτρικής ενέργειας και σημαντική βελτίωση της στάθμης φωτός.) Ενεργειακές Τεχνολογίες Ο.Ε

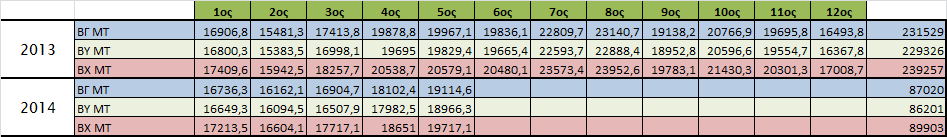

24 2. Αλλαγή Τιμολογίου Η ΔΕΗ παρέχει τρία διαφορετικά τιμολόγια στους καταναλωτές της Μέσης Τάσης ώστε να επιλέξουν ποιο από τα τρία τους εξυπηρετεί περισσότερο. Τα τιμολόγια αυτά είναι: Τιμολόγιο Β.Γ.Μ.Τ.: Γενικό Τιμολόγιο Μέσης Τάσης Τιμολόγιο Β.Υ.Μ.Τ.: Τιμολόγιο Μέσης Τάσης καταναλωτών Υψηλού Συντελεστή Χρησιμοποίησης Τιμολόγιο Β.Χ.Μ.Τ.: Τιμολόγιο Μέσης Τάσης καταναλωτών Χαμηλού Συντελεστή Χρησιμοποίησης Ενεργειακές Τεχνολογίες Ο.Ε

25 2. Αλλαγή Τιμολογίου Η επιλογή του τιμολογίου Υψηλού Συντελεστή Χρησιμοποίησης (αντί του υφιστάμενου Γενικού) θα οδηγήσει σε μείωση της τιμολόγησης κατά ανά έτος. Ενεργειακές Τεχνολογίες Ο.Ε

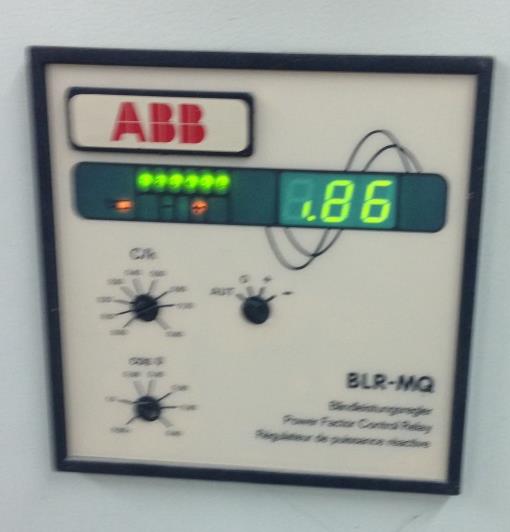

26 3. Επιδιόρθωση του συστήματος κεντρικής αντιστάθμισης Βέλτιστη τιμή συντελεστή Ισχύος 0,98 Ενεργειακές Τεχνολογίες Ο.Ε

27 3. Επιδιόρθωση του συστήματος κεντρικής αντιστάθμισης Βέλτιστη τιμή συντελεστή Ισχύος 0,98 Ενεργειακές Τεχνολογίες Ο.Ε

28 3. Επιδιόρθωση του συστήματος κεντρικής αντιστάθμισης Σε περίπτωση αντικατάστασης των πυκνωτών με καινούργιους που θα επιτυγχάνουν συντελεστή ισχύος 0,98 το ετήσιο οικονομικό όφελος θα είναι ίσο με 180. Η εκτίμηση του κόστους αντικατάστασης των 12 συνολικά συστοιχιών πυκνωτών με τη διατήρηση των ρυθμιστών συνημιτόνου είναι ίση με (Απαιτείται προσοχή στην επιλογή των πυκνωτών λόγω φαινομένων συντονισμού που εντοπίσθηκαν) Ενεργειακές Τεχνολογίες Ο.Ε

29 4. Εγκατάσταση συστήματος BMS H τεχνική υπηρεσία του Νοσοκομείου θα είναι ανά πάσα στιγμή σε θέση να παρακολουθήσει με ακρίβεια την ηλεκτρική και θερμική ενέργεια και έτσι να εντοπίσει σημεία υψηλής ενεργειακής κατανάλωσης. Ενεργειακές Τεχνολογίες Ο.Ε

30 5. Απενεργοποίηση ενός μετασχηματιστή ισχύος 1MVA Το Νοσοκομείου τροφοδοτείται με ηλεκτρική ενέργεια από το δίκτυο μέσης τάσης της Δ.Ε.Η. (20 kv) μέσω 2 μετασχηματιστών ισχύος υποβιβασμού της μέσης τάσης (20 kv) σε χαμηλή (0,4 kv). Οι 2 μετασχηματιστές έχουν ονομαστική ισχύ kva ο κάθε ένας. H μέγιστη ταυτοχρονισμένη ισχύς είναι <450kW ενώ η ονομαστική ισχύς των μετασχηματιστών είναι ίση με 2000 kva. Mε τη λειτουργία μόνο ενός ΜΣ, επιτυγχάνεται μείωση της αναπτυσσόμενης ισχύος ίση με 614W. Αυτή η εξοικονόμηση ηλεκτρικής ισχύος αντιστοιχεί σε 5379kWh ετησίως, δηλαδή 613 / ετησίως. Ενεργειακές Τεχνολογίες Ο.Ε

31 6. Γενικά μέτρα βελτίωσης των χαρακτηριστικών του ηλεκτρικού δικτύου Ρύθμιση Τάσης λειτουργίας ενός Μετασχηματιστή Ενεργειακές Τεχνολογίες Ο.Ε

32 6. Γενικά μέτρα βελτίωσης των χαρακτηριστικών του ηλεκτρικού δικτύου Λειτουργία εξωτερικού αντλιοστασίου Ενεργειακές Τεχνολογίες Ο.Ε

33 6. Γενικά μέτρα βελτίωσης των χαρακτηριστικών του ηλεκτρικού δικτύου Βελτίωση ασυμμετρίας παροχών (Φωτισμός Εξωτερικών Ιατρείων) Ενεργειακές Τεχνολογίες Ο.Ε

34 6. Γενικά μέτρα βελτίωσης των χαρακτηριστικών του ηλεκτρικού δικτύου Βελτίωση ασυμμετρίας παροχών (Φωτισμός Χειρουργικού, Μαιευτικού) Ενεργειακές Τεχνολογίες Ο.Ε

37 7. Εγκατάσταση ηλιακών για την παραγωγή ΖΝΧ Μείωση της κατανάλωσης πετρελαίου τους μήνες που δεν λειτουργεί η τηλεθέρμανση μέσω m 2 ηλιακών συλλεκτών Κόστος: Απόσβεση: 4,5 5,5 έτη Ετήσιο όφελος: Εξοικονομείται σημαντική ποσότητα πετρελαίου τους μήνες που δεν λειτουργεί η τηλεθέρμανση. Το ακριβές μέγεθος του συστήματος χρήζει περαιτέρω διερεύνησης σε συνδυασμό και με άλλες παρεμβάσεις που τυχόν θα υλοποιηθούν. Ενεργειακές Τεχνολογίες Ο.Ε

38 8. Υποκατάσταση πετρελαίου με υγραέριο Οικονομικό όφελος από την κατανάλωση φθηνότερου καυσίμου Κόστος: Ετήσιο όφελος: Απόσβεση: < έτος Το υγραέριο παρέχεται σε ανταγωνιστική τιμή ως προς το πετρέλαιο που σήμερα κυμαίνεται σε 0,95 /kg. Ενεργειακές Τεχνολογίες Ο.Ε

39 9. Αντικατάσταση αντλιών ψύξης με νέες ηλεκτρονικές τύπου inverter Μείωση της καταναλισκόμενης ενέργειας και χρεωστέας ισχύος Κόστος: Ετήσιο όφελος: Απόσβεση: 2 έτη Οι νέες αντλίες τύπου inverter που προτείνεται να εγκατασταθούν θα μπορούν να ρυθμιστούν ώστε να δουλεύουν στο σημείο που απαιτείται κι όχι στο μέγιστο της ισχύος του. Εξοικονομείται ισχύς περίπου 6,4 kw, από την αντικατάσταση των δύο αντλιών. Ενεργειακές Τεχνολογίες Ο.Ε

41 Ενεργειακές Τεχνολογίες Ο.Ε. Χαράλαμπος Κουκλίδης, Διπλ. Μηχανολόγος Μηχανικός Κωνσταντίνος Γκουραμάνης, Δρ. Ηλεκτρολόγος Μηχανικός Άμπετ Νάτσε, Διπλ. Μηχανολόγος Μηχανικός Πέτρος Κολιός, Διπλ. Μηχανολόγος Μηχανικός

42 1. Ανάλυση Λογαριασμών ΔΕΗ, πετρελαίου και στοιχείων τηλεθέρμανσης 2. Αποτύπωση υφιστάμενης κατάστασης Ηλεκτρικό δίκτυο, Φωτισμός, Θερμικές / Ψυκτικές Μονάδες, Λεβητοστάσιο και βοηθητικές μονάδες, Συστήματα ελέγχου και αυτοματισμού 3. Ηλεκτρικές Μετρήσεις με 3φασικό αναλυτή ενέργειας Καλύφθηκαν οι σημαντικότερες παροχές για επαρκείς χρονικές περιόδους 4. Εκπόνηση Μελετών - Προσομοιώσεων Περιλαμβάνουν τους αναλυτικούς υπολογισμούς για τη διερεύνηση όλων των πιθανών μέτρων βελτίωσης της ενεργειακής απόδοσης του κτιρίου 5. Τεχνοοικονομική Ανάλυση Προτεινόμενων Μέτρων Το σύνολο των προτεινόμενων μέτρων αξιολογούνται με οικονομικά κριτήρια (ανάλυση cost / benefit), ώστε να επιλεχθούν τα βέλτιστα Ενεργειακές Τεχνολογίες Ο.Ε

43 Στοιχεία Καταναλώσεων Ηλεκτρικής Ενέργειας Μέσο Ειδικό Κόστος 0,13175 /kwh Ενεργειακές Τεχνολογίες Ο.Ε

45 Στοιχεία Καταναλώσεων Ηλεκτρικής Ενέργειας Μέγιστη Καταγραφόμενη Ισχύς 200kW Ενεργειακές Τεχνολογίες Ο.Ε

46 Στοιχεία Καταναλώσεων Ηλεκτρικής Ενέργειας Υψηλός Συντελεστής Χρησιμοποίησης 0,3 0,5 Ενεργειακές Τεχνολογίες Ο.Ε

47 Στοιχεία Καταναλώσεων Ηλεκτρικής Ενέργειας Ενδεικτικά Αποτελέσματα αποτύπωσης καταναλώσεων. Ενεργειακές Τεχνολογίες Ο.Ε

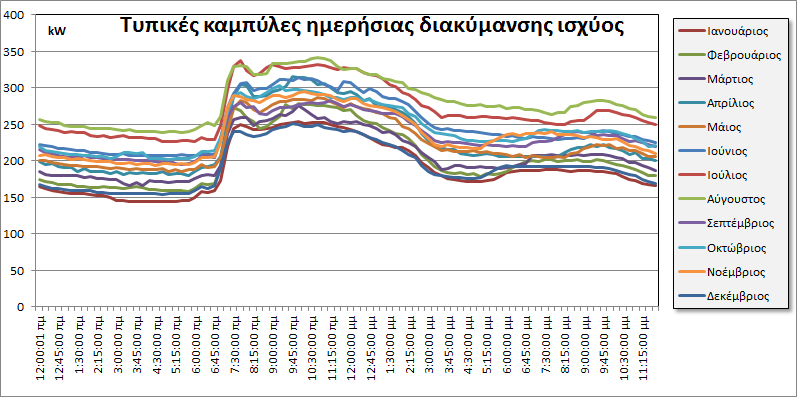

48 Στοιχεία Καταναλώσεων Ηλεκτρικής Ενέργειας Τυπικές Ημερήσιες Καταναλώσεις. Ενεργειακές Τεχνολογίες Ο.Ε

49 Στοιχεία Καταναλώσεων Ηλεκτρικής Ενέργειας Τυπικές Ημερήσιες Καταναλώσεις. Ενεργειακές Τεχνολογίες Ο.Ε

50 Στοιχεία Καταναλώσεων Ηλεκτρικής Ενέργειας Διάγραμμα Ροής Ηλεκτρικής Ενέργειας. Ενεργειακές Τεχνολογίες Ο.Ε

51 Στοιχεία Καταναλώσεων Θερμικής Ενέργειας - Τηλεθέρμανση Ετήσια κατανάλωση: 450 MWh (Οκτώβριος Μάιος 2014) Ενεργειακές Τεχνολογίες Ο.Ε

52 Στοιχεία Καταναλώσεων Θερμικής Ενέργειας - Τηλεθέρμανση Σημαντική μείωση της καταναλισκόμενης θερμικής ενέργειας τα τελευταία έτη. Ενεργειακές Τεχνολογίες Ο.Ε

53 Συσχέτιση θερμικής κατανάλωσης (τηλεθέρμανση) - Βαθμοημερών Ενεργειακές Τεχνολογίες Ο.Ε

55 1. Επεμβάσεις στη λειτουργία του ψύκτη Ενεργειακές Τεχνολογίες Ο.Ε

59 1. Επεμβάσεις στη λειτουργία του ψύκτη Κόστος: Μηδενικό Μηνιαίο όφελος: 400 Ετήσιο όφελος: Ενεργειακές Τεχνολογίες Ο.Ε

64 2. Μείωση Σταθερών Φορτίων Επεμβάσεις στο φωτισμό Λόγω της αδιάλειπτης κατανάλωσης των κατά μέσο όρο 28kW ηλεκτρικής ισχύος η ενέργεια που αντιστοιχεί σε αυτήν την κατανάλωση είναι ιδιαίτερα μεγάλη σε σχέση με την συνολική κατανάλωση του κτιρίου (245,28MWh 52,7%). Ενδεικτική εξοικονόμηση των 100MWh (40%) αντιστοιχεί σε μείωση τιμολόγησης για ηλεκτρική ενέργεια κατά ετησίως. Ενεργειακές Τεχνολογίες Ο.Ε

65 2. Μείωση Σταθερών Φορτίων Επεμβάσεις στο φωτισμό Τα μέτρα που προτείνονται είναι: 1. Εγκατάσταση αισθητήρων κίνησης σε επιλεγμένους χώρους (διαδρόμους, WC, parking, αποθήκες, βοηθητικούς χώρους) Ενδεικτικό Κόστος: Εσωτερική εκστρατεία ενημέρωσης και ευαισθητοποίησης των χρηστών του χώρου 3. Εγκατάσταση και σωστή λειτουργία συστήματος EMS. Ενεργειακές Τεχνολογίες Ο.Ε

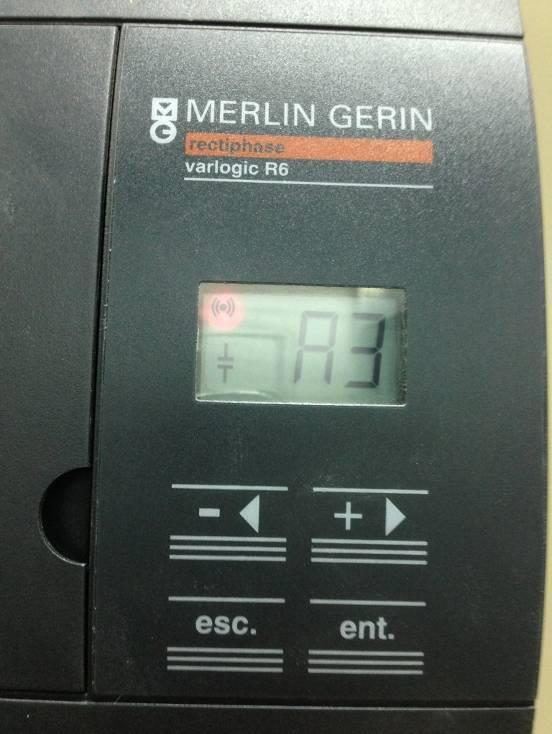

66 3. Επιδιόρθωση του συστήματος κεντρικής αντιστάθμισης Ενεργειακές Τεχνολογίες Ο.Ε

67 4. Εγκατάσταση συστήματος EMS Εκπαιδευμένος επόπτης του κτιρίου θα είναι ανά πάσα στιγμή σε θέση να παρακολουθήσει με ακρίβεια την ηλεκτρική και θερμική ενέργεια και έτσι να εντοπίσει σημεία υψηλής ενεργειακής κατανάλωσης. Ενεργειακές Τεχνολογίες Ο.Ε

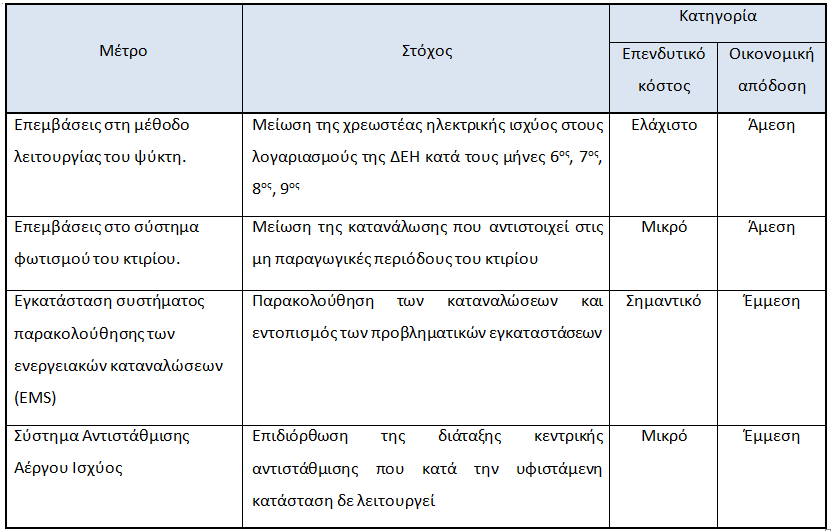

69 Οι παρεμβάσεις που εξετάστηκαν παρουσιάζουν πολύ μεγάλη διάρκεια αποπληρωμής και δεν είναι συμφέρουσες για τους εξής λόγους: Το κτίριο της Περιφέρειας είναι σχετικά καινούργιο κι έχει θερμομονωτική προστασία σύμφωνα με τον Κανονισμό Θερμομόνωσης Κτιρίων Το κόστος της θερμικής ενέργειας από την τηλεθέρμανση είναι αρκετά χαμηλό Η ετήσια κατανάλωση ενέργειας για θέρμανση και ψύξη είναι περιορισμένη 54 kwh th /m 2 για θέρμανση 1 kwh el /m 2 για ψύξη ετησίως Συνεπώς, δεν προτείνονται παρεμβάσεις εξοικονόμησης ενέργειας για θέρμανση και ψύξη. Ενεργειακές Τεχνολογίες Ο.Ε

70

71 Διοικητήριο Περιφέρειας Δυτικής Μακεδονίας : Αντικατάσταση φωτιστικών με λαμπτήρες Νατρίου Υψηλής Πίεσης Οδοφωτισμού από φωτιστικά τεχνολογίας Power LED Μποδοσάκειο Νοσοκομείο: Αντικατάσταση λαμπτήρων φθορισμού παλαιάς τεχνολογίας με λαμπτήρες LED Ενεργειακές Τεχνολογίες Ο.Ε

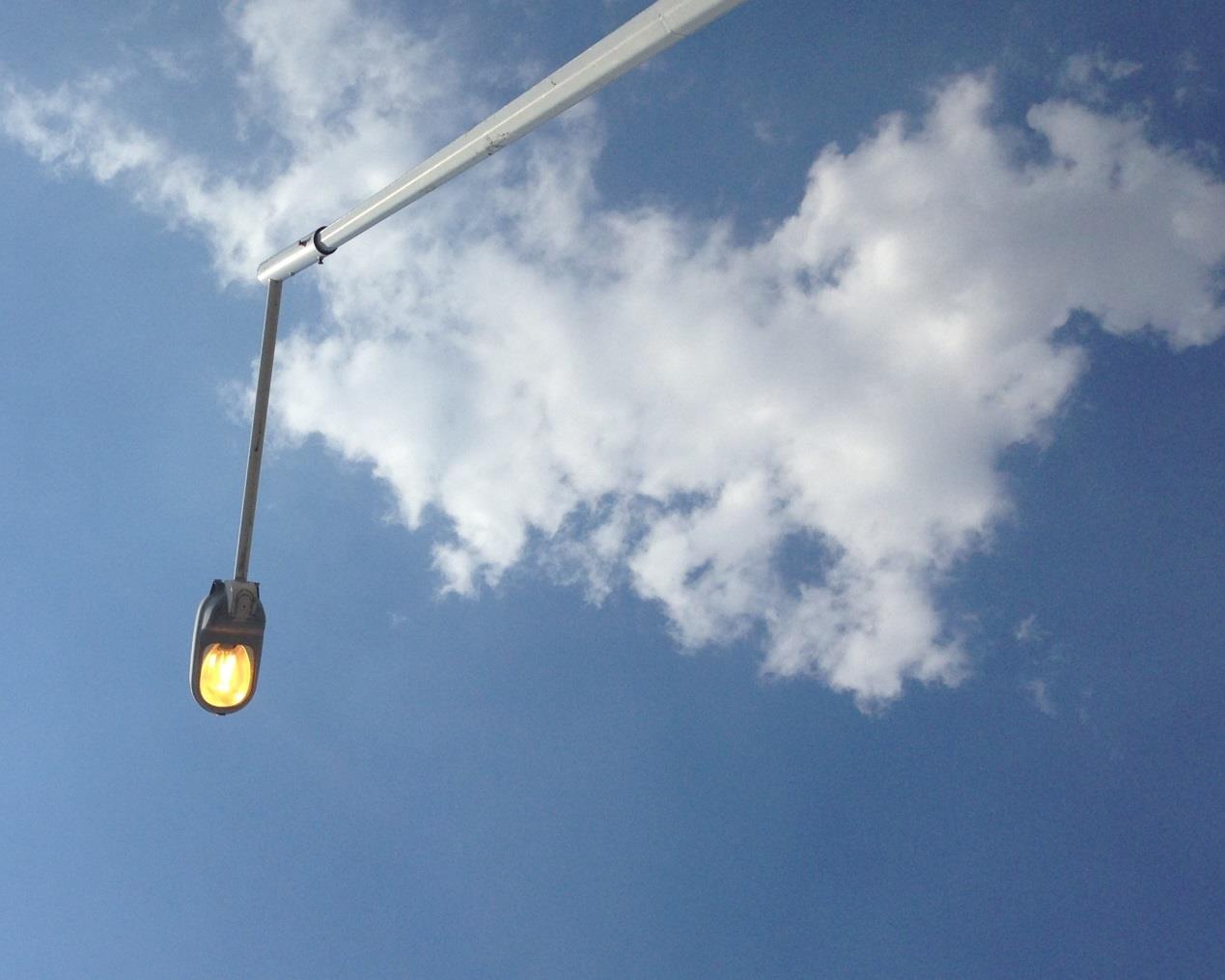

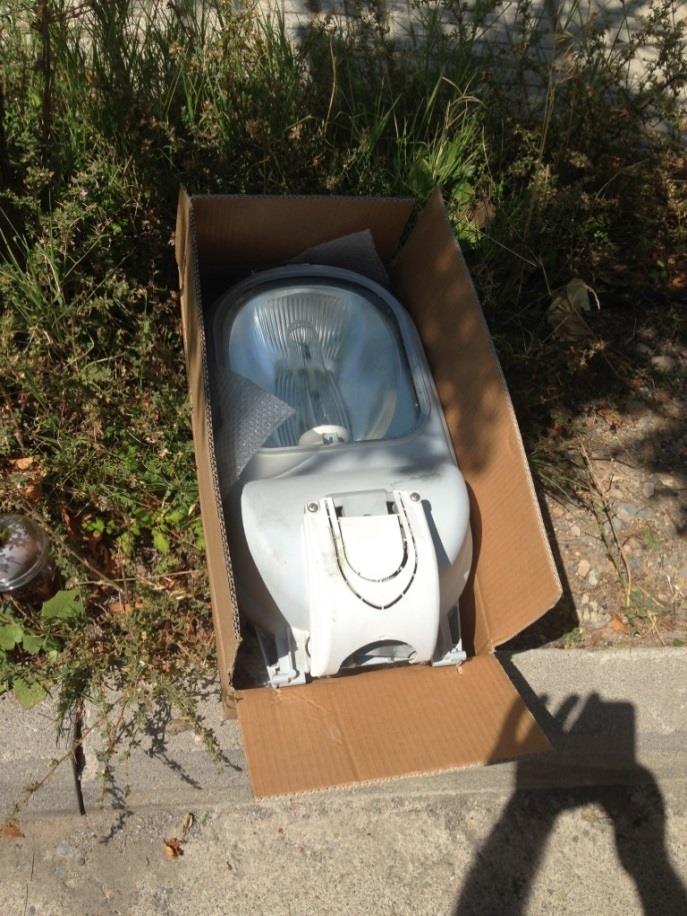

72 Στον περιμετρικό χώρο του κτιρίου εντοπίσθηκε ένα εκτεταμένο δίκτυο οδοφωτισμού. Τα φωτιστικά που είναι εγκατεστημένα και τροφοδοτούνται από την ηλεκτρική παροχή του κτιρίου της περιφέρειας έχουν τα εξής χαρακτηριστικά: Ύψος ιστού: 9m Λαμπτήρες: Na Υψηλής Πίεσης Έλεγχος: μέσω χρονοδιακόπτη Πλήθος φωτιστικών 40 τεμάχια Πραγματοποιήθηκε αναλυτική αποτύπωση του πλήθους και της θέσης των φωτιστικών. Από τις συζητήσεις με τους χρήστες του χώρου, διαπιστώθηκε ότι από το σύνολο των 40 φωτιστικών, λειτουργούν μόνο τα 14. Ενεργειακές Τεχνολογίες Ο.Ε

74 Το χρονοπρόγραμμα λειτουργίας των φωτιστικών που λειτουργούν είναι ως εξής: Χειμερινοί μήνες: 18:00 7:00 (Σύνολο 13 ώρες) Καλοκαιρινοί μήνες: 21:00 6:00 (Σύνολο 9 ώρες) Ενεργειακές Τεχνολογίες Ο.Ε

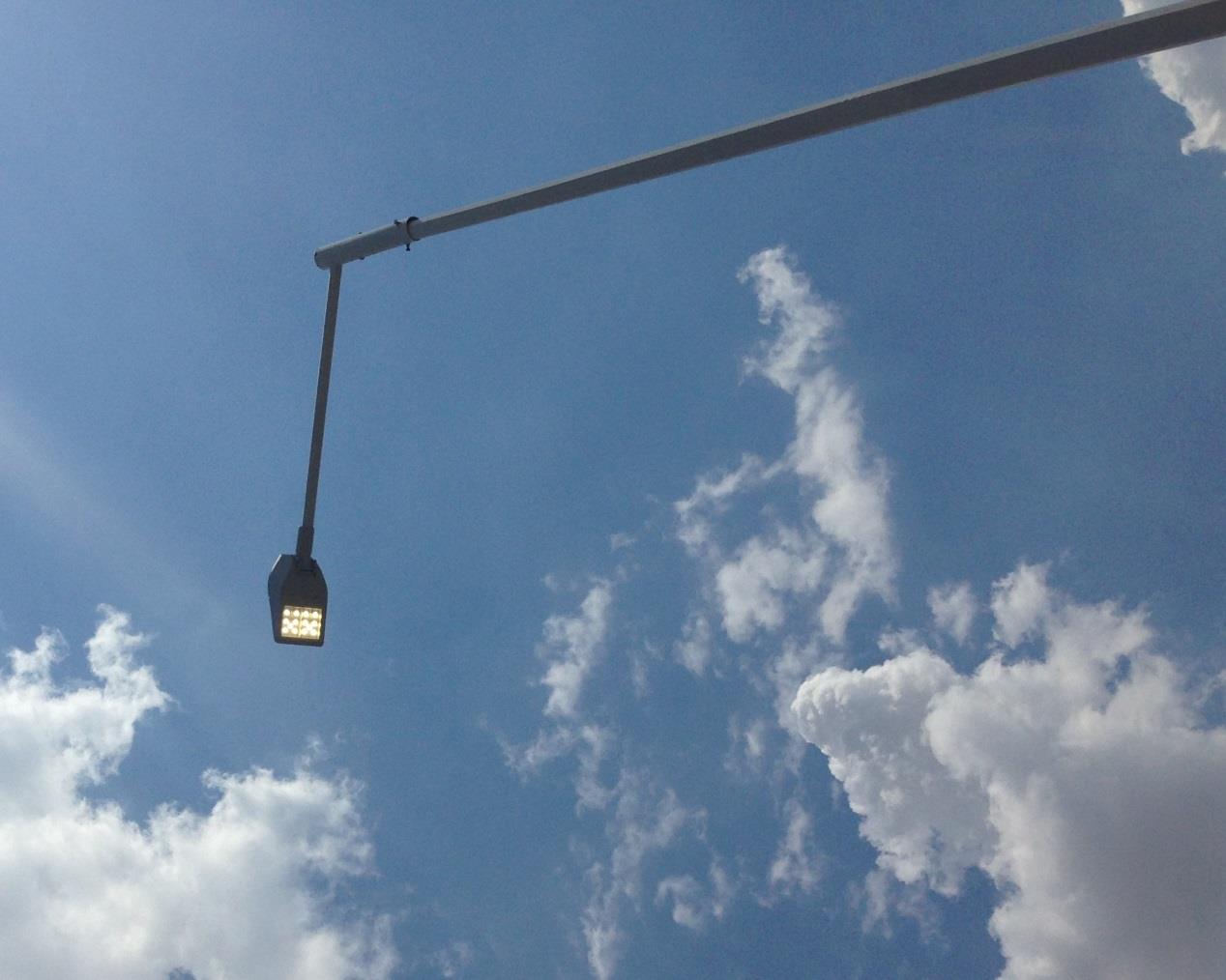

75 Αντικατάσταση των 14 εν λειτουργία φωτιστικών περιμετρικού φωτισμού του κτιρίου 250W της Περιφέρειας με καινούργια λαμπτήρων LED 110W. Φωτιστικό οδοφωτισμού, στεγανό ΙΡ66, με 14 LEDs-700mA, 4000Κ ισχύος 110W 13720lm, Disano / 3282 Rolle T3. Ενεργειακές Τεχνολογίες Ο.Ε

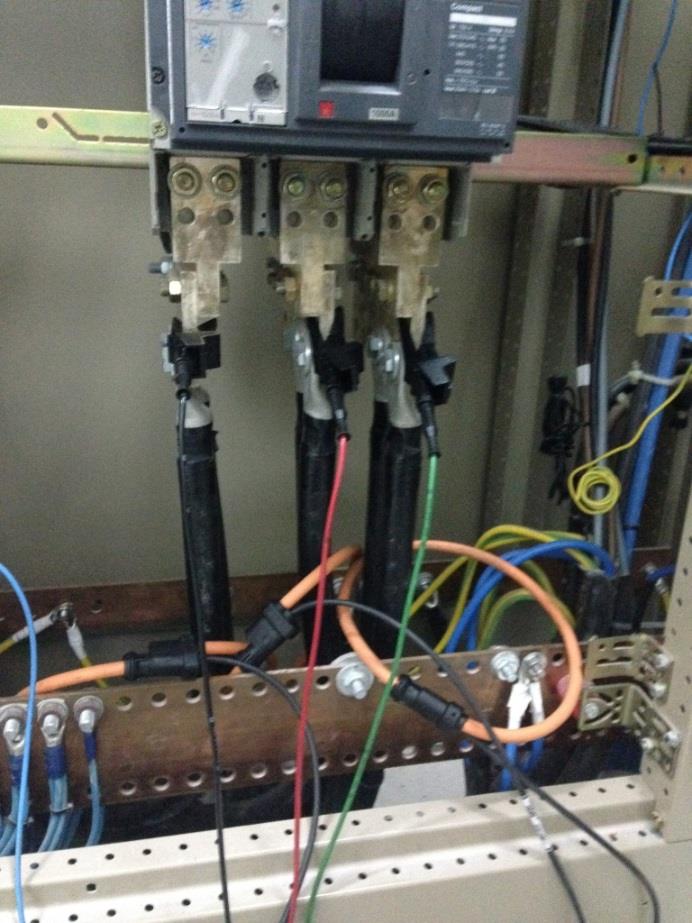

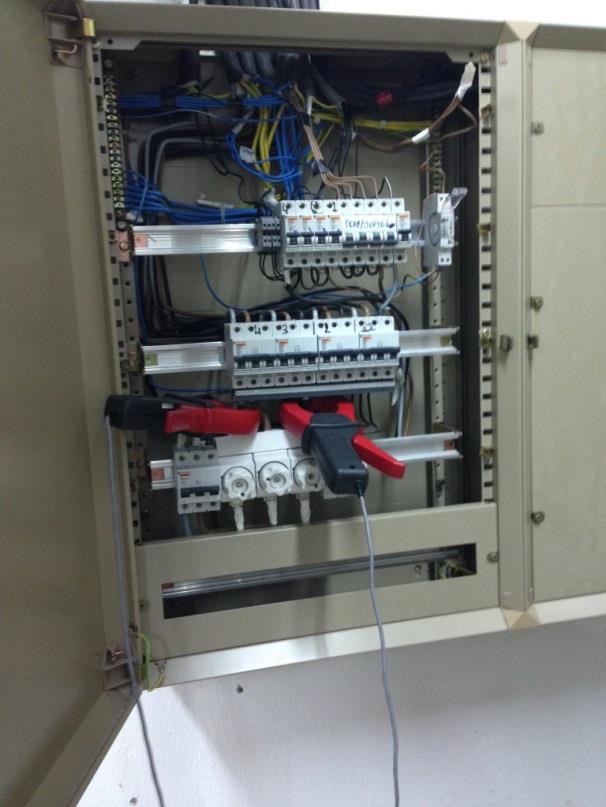

81 Πραγματοποιήθηκαν αναλυτικές ηλεκτρικές μετρήσεις: Ενεργειακές Τεχνολογίες Ο.Ε

82 Αποδεικνύεται ότι: Επιτυγχάνεται ίδια στάθμη φωτισμού με τους δύο τύπους φωτιστικών από 61 lux σε 59 lux. Ταυτόχρονα επιτυγχάνεται εξοικονόμηση ενέργειας ίση με 8.623,81kWh η οποία είναι κατά 30,61 kwh μεγαλύτερη του αρχικού στόχου. Το επιβεβαιωμένο ετήσιο οικονομικό όφελος (0,13175 /kwh) είναι ίσο με 8.623,81 kwh x 0,13175 /kwh = 1.136,2. Ενεργειακές Τεχνολογίες Ο.Ε

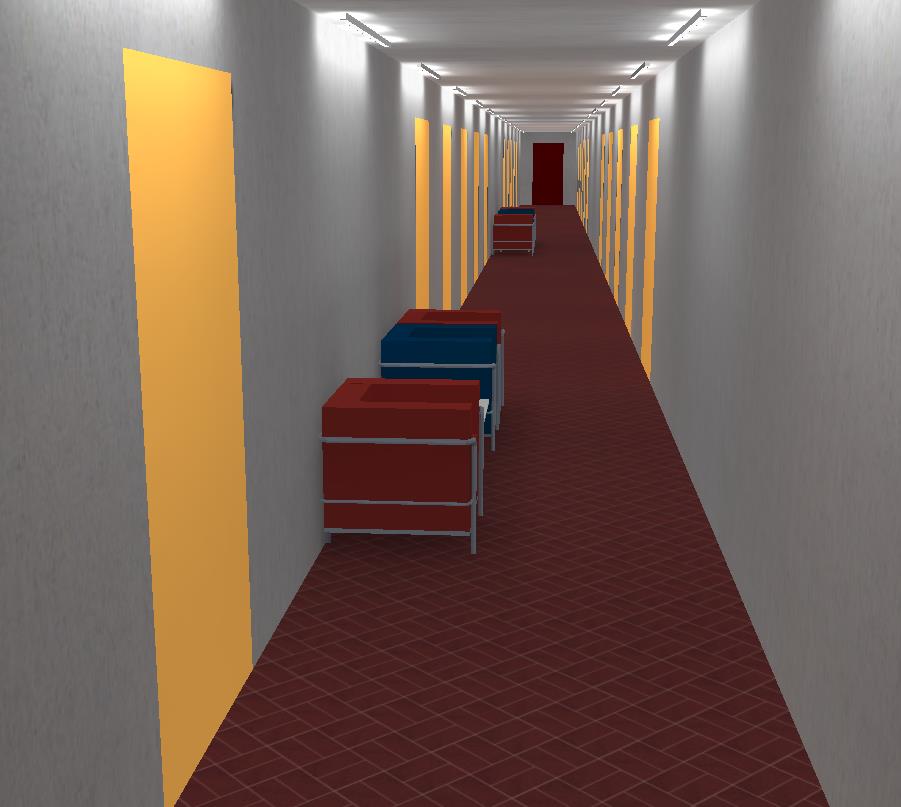

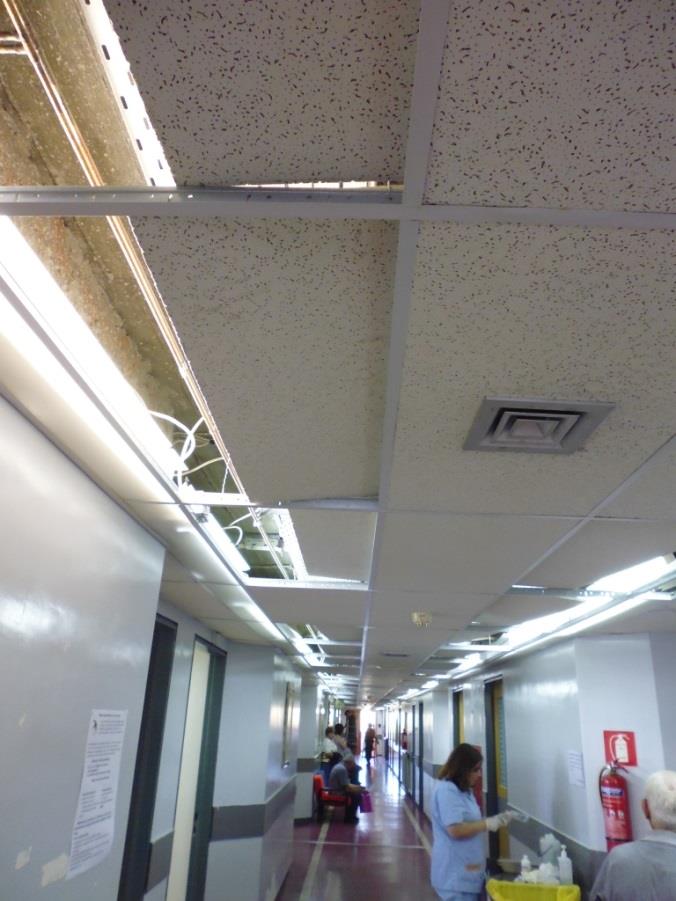

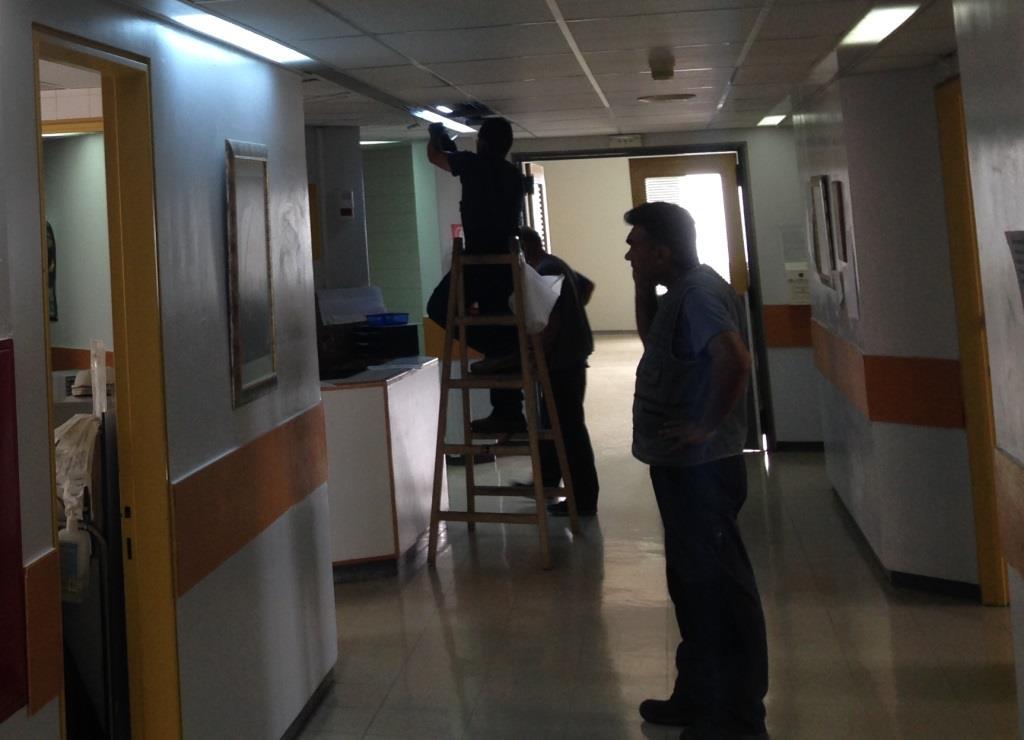

83 Από το σύνολο των φορτίων του Νοσοκομείου επιλέχθηκαν: Διάδρομος Καρδιολογικής: Συνολικό Πλήθος Φωτιστικών: 4 σειρές επί 13 φωτιστικά Διάδρομος Ογκολογικής: Πλήθος Φωτιστικών: 4 σειρές επί 13 φωτιστικά Διάδρομος Χειρουργικής: Πλήθος Φωτιστικών: 4 σειρές επί 13 φωτιστικά Από τα ανωτέρω φωτιστικά επιλέχθηκαν προς αντικατάσταση αυτά που λειτουργούν αδιαλείπτως. Αυτά διαπιστώθηκε ότι είναι 60 φωτιστικά σώματα με έναν λαμπτήρα 1x58W. Ενεργειακές Τεχνολογίες Ο.Ε

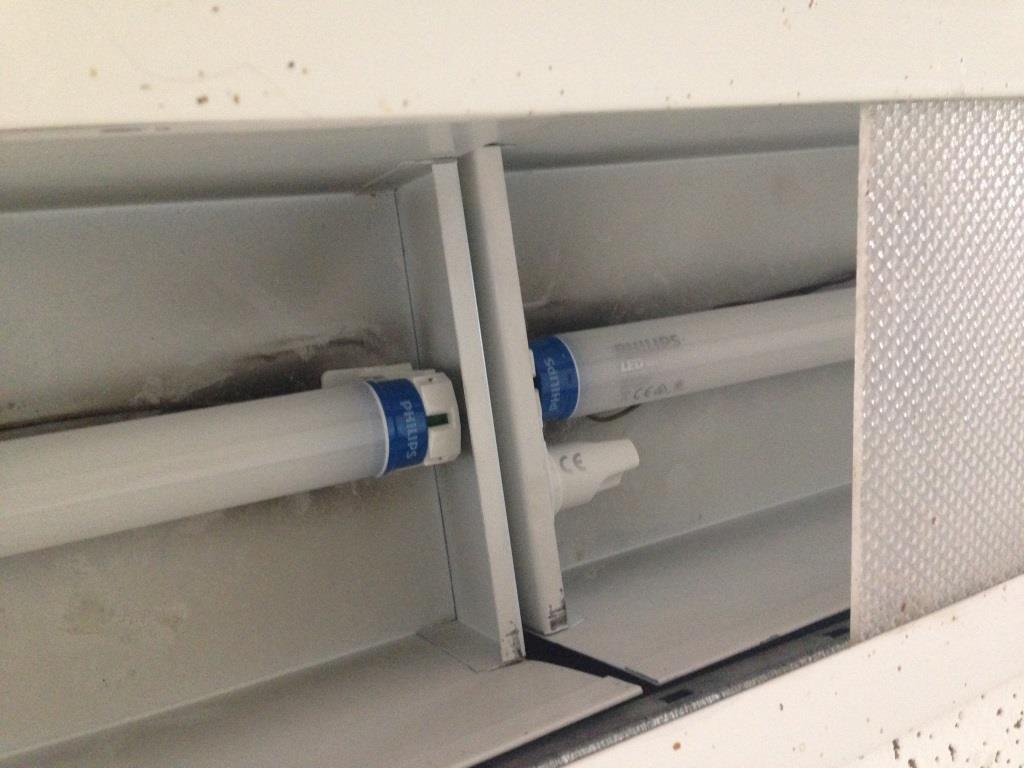

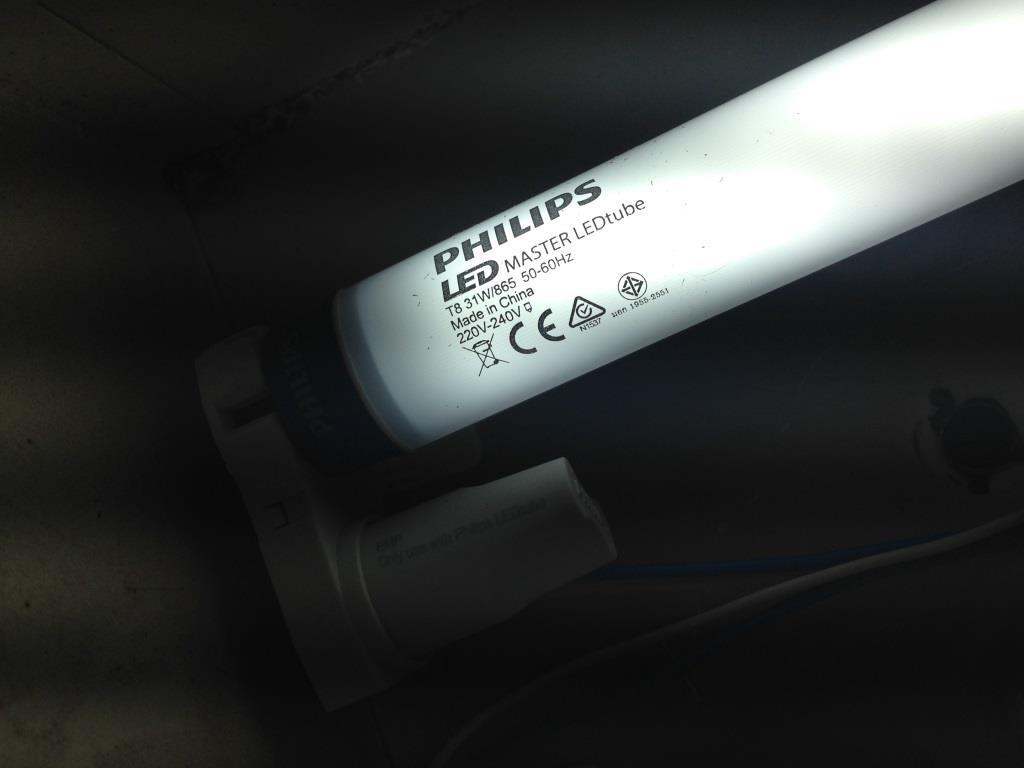

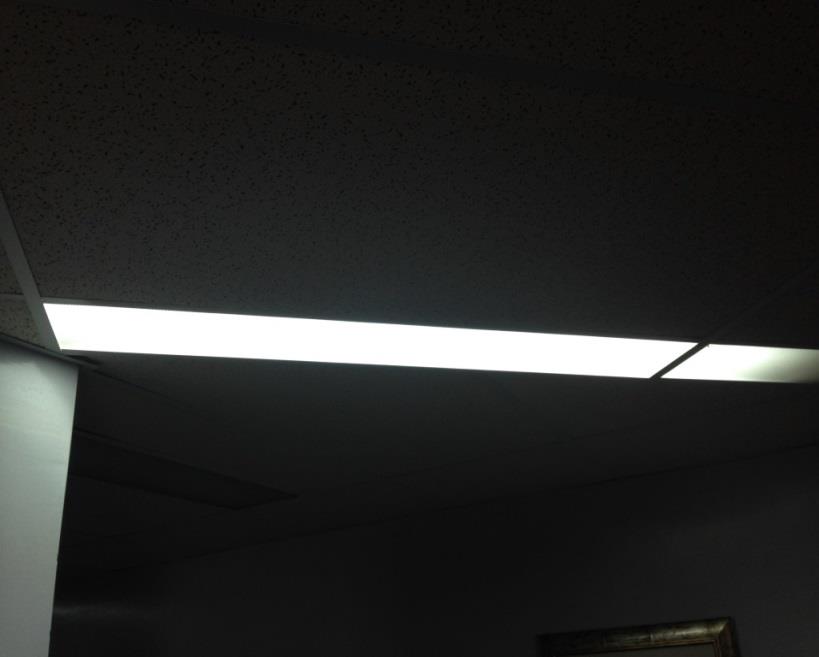

85 Αντικατάσταση των 60 εν λειτουργία Τ8 λαμπτήρων φθορισμού 58W των διαδρόμων των Κλινικών Καρδιολογική, Ογκολογική και Χειρουργική με καινούργιους λαμπτήρες LED 31W (Master LEDtube, PERF 1500mm 31W/865 T8.). Ενεργειακές Τεχνολογίες Ο.Ε

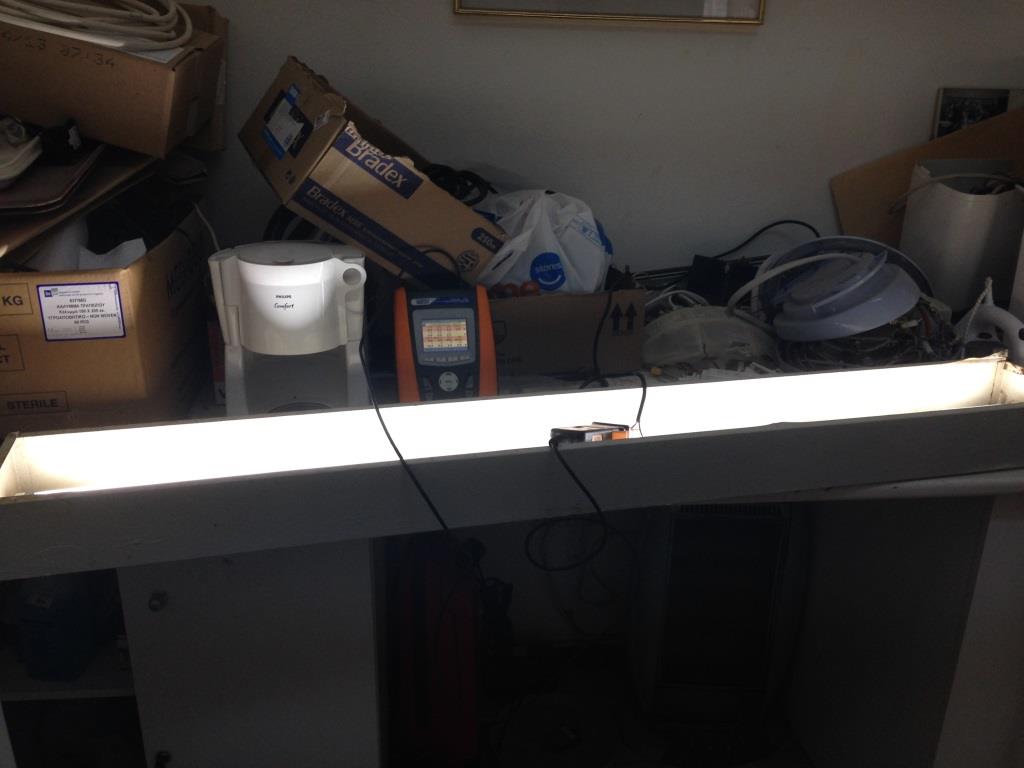

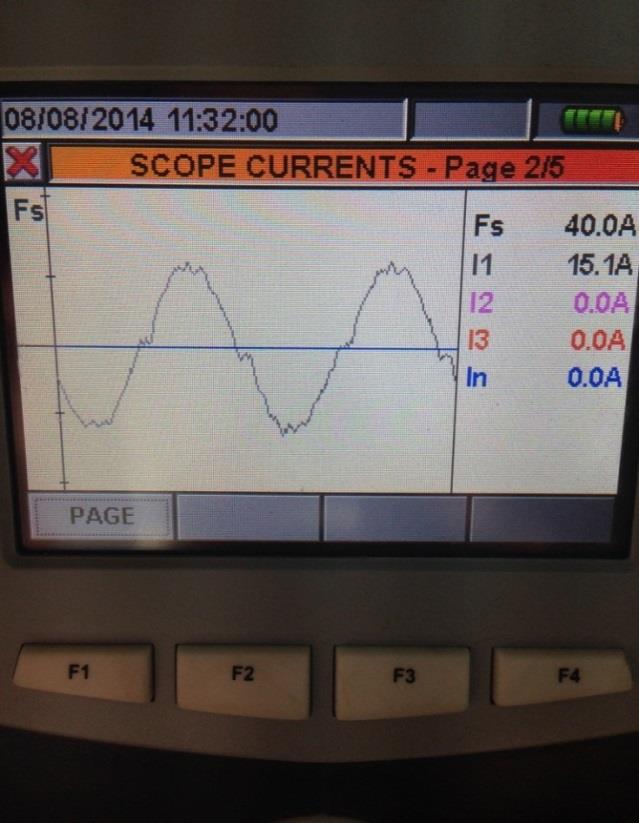

91 Πραγματοποιήθηκαν αναλυτικές ηλεκτρικές μετρήσεις: Ενεργειακές Τεχνολογίες Ο.Ε

94 Αποδεικνύεται ότι: Επιτυγχάνεται αύξηση της στάθμης φωτισμού από 193 lux σε 384 lux (98,9%). Ταυτόχρονα επιτυγχάνεται εξοικονόμηση ενέργειας κατά ,5 kwh (0,64% υπέρβαση). Το επιβεβαιωμένο ετήσιο οικονομικό όφελος (0,128 /kwh) είναι ίσο με ,6 kwh x 0,128 /kwh = 2.085,6. Ενεργειακές Τεχνολογίες Ο.Ε
