1 ΠΑΡΑΔΕΙΓΜΑΤΑ ΕΦΑΡΜΟΓΗΣ ΣΕΑ ΣΕ ΚΤΗΡΙΑ ΑΘΛΗΤΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Κων. Θεοφύλακτος Μηχανολόγος Μηχ., MSc SPEED Σύμβουλοι Ανάπτυξης ΑΕ Source: Codema

2 CAR SANT CUGAT ΙΣΠΑΝΙΑ (Αθλητική εγκατάσταση με εσωτερική πισίνα ) Τύπος σύμβασης: ΣΕΑ Εγγυημένη εξοικονόμηση ενέργειας: 39% Ποιος χρηματοδοτεί τις επεμβάσεις? Η ΕΕΥ Διάρκεια σύμβασης: 10 έτη Ύψος σύμβασης: Ύψος επένδυσης που αφορά επεμβάσεις εξοικονόμησης: 1,2 M Επεμβάσεις εξοικονόμησης: - Αντικατάσταση λεβήτων πετρελαίου με φυσικό αέριο - Βελτιστοποίησης συστήματος φωτισμού - Βελτιστοποίηση συστήματος ανακυκλοφορίας νερού - Αντικατάσταση παλαιών μονάδων αερισμού - Εγκατάσταση ηλιοθερμικών (180 m2) Πηγή: Sol Solar

3 CAR SANT CUGAT ΕΠΙΤΕΥΧΘΕΙΣΑ ΕΞΟΙΚΟΝΟΜΗΣΗ: Ηλεκτρική ενέργεια: kwh/έτος Θερμική ενέργεια: kwh/έτος Εκπομπές CO 2 : τον/έτος Χρηματικό όφελος: /έτος

4 Γερμανία - Αθλητική εγκατάσταση με εσωτερική πισίνα Τύπος σύμβασης: Σύμβαση Ενεργ. Αποδοτικότητας (ΣΕΑ) Εγγυημένη εξοικονόμηση ενέργειας: 45% Ποιος χρηματοδοτεί τις επεμβάσεις? Η ΕΕΥ και μέσω επιχορηγήσεων Διάρκεια σύμβασης: 9 έτη ( ) Ύψος επένδυσης που αφορά επεμβάσεις εξοικονόμησης: 2 M Επεμβάσεις εξοικονόμησης: - Λέβητας βιομάζας 650 kw - Αντικατάσταση δοχείων αποθήκευσης ΖΝΧ - Νέος αφυγραντήρας στον χώρο της πισίνας - Βελτιστοποιήσεις στα συστήματα φωτισμού στους χώρους του fitness και της πισίνας - Μόνωση της οροφής της πισίνας - Αντικατάσταση υαλοπινάκων - Αντικατάσταση αντλιών Πηγή: IB Kurzmann

5 Γερμανία - Αθλητική εγκατάσταση με εσωτερική πισίνα ΕΠΙΤΕΥΧΘΕΙΣΑ ΕΞΟΙΚΟΝΟΜΗΣΗ: Ηλεκτρική ενέργεια: 30% Θερμική ενέργεια: 45% Εκπομπές CO 2 : 350 τον/έτος Χρηματικό όφελος: /έτος

6 Ολλανδία - Αθλητική εγκατάσταση με εσωτερική πισίνα Τύπος σύμβασης: ΣΕΑ Εγγυημένη εξοικονόμηση ενέργειας: 45% στην κατανάλωση ΦΑ και 7% για ηλεκτρισμό Ποιος χρηματοδοτεί τις επεμβάσεις? Η ΕΕΥ Διάρκεια σύμβασης: 11 έτη Ύψος επένδυσης που αφορά επεμβάσεις εξοικονόμησης: Ύψος σύμβασης: Πηγή: Municipality of Zutphen Επεμβάσεις εξοικονόμησης: - Ανακαίνιση οροφής και προσόψεων - Αισθητήρες φωτός - Ηλιοθερμικό σύστημα - Φωτοβολταϊκή εγκατάσταση - Σύστημα καταγραφής ενεργειακής κατανάλωση

7 Ολλανδία - Αθλητική εγκατάσταση με εσωτερική πισίνα ΕΠΙΤΕΥΧΘΕΙΣΑ ΕΞΟΙΚΟΝΟΜΗΣΗ: Ηλεκτρική ενέργεια: 23% Θερμική ενέργεια: 50% Εκπομπές CO 2 > 40 τον/έτος Χρηματικό όφελος> /έτος

8 Σλοβενία - KRANJ Κλειστό Κολυμβητήριο Ολυμπιακών διαστάσεων Τύπος σύμβασης: ΣΕΑ Ποιος χρηματοδοτεί τις επεμβάσεις? Η ΕΕΥ Διάρκεια σύμβασης: 10 έτη, Ύψος επένδυσης που αφορά επεμβάσεις εξοικονόμησης: Επεμβάσεις εξοικονόμησης Εφαρμογή σύγχρονης τεχνολογίας στην επεξεργασία του νερού της πισίνας: χρήση τεχνικών μικροφιλτραρίσματος Ανάκτηση θερμότητος συστήματος αερισμού Χρήση ΦΑ αντί πετρελαίου Ρύθμιση θερμοκρασίας

9 Σλοβενία - KRANJ Κλειστό Κολυμβητήριο Ολυμπιακών διαστάσεων ΕΠΙΤΕΥΧΘΕΙΣΑ ΕΞΟΙΚΟΝΟΜΗΣΗ: Ηλεκτρική ενέργεια: 15% Θερμική ενέργεια: 50% Εξοικονόμηση νερού: 70% Εκπομπές CO 2 : 668 τον/έτος

10 Ισπανία - ESTHER Αθλητικό συγκρότημα Source: Transparense project Τύπος σύμβασης: ΣΕΑ βασισμένη σε επεμβάσεις χαμηλού κόστους Εγγυημένη εξοικονόμηση ενέργειας: 28% Ποιος χρηματοδοτεί τις επεμβάσεις? Η ΕΕΥ Διάρκεια σύμβασης: 6 έτη, Ύψος επένδυσης που αφορά επεμβάσεις εξοικονόμησης: Ύψος σύμβασης: Επεμβάσεις εξοικονόμησης: - Αντικατάσταση συμβατικών λαμπτήρων με φωτισμό LED - Ενεργειακά αποδοτικά συστήματα αερισμού - Σύστημα διαχείρισης ενέργειας

11 Ισπανία - ESTHER Αθλητικό συγκρότημα ΕΠΙΤΕΥΧΘΕΙΣΑ ΕΞΟΙΚΟΝΟΜΗΣΗ: Ηλεκτρική ενέργεια: 28% Εκπομπές CO 2 : 65 τον/έτος

12 Ισπανία - CEM LA BORDETA Τοποθεσία: Βαρκελώνη Συνολικό εμβαδόν κτηρίου: μ 2 Έτος κατασκευής: 2007 Ενεργειακή επιθεώρηση από την LEITAT Technological Center (Ιούνιος 2014).

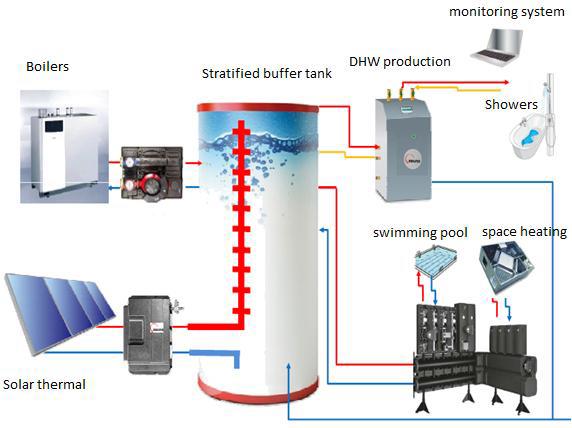

13 Ενεργειακές επεμβάσεις που έχουν υλοποιηθεί: 1) Θερμοδοχείο (Δεκέμβριος 2014): Βελτιστοποίηση της αποδοτικότητας της αποθήκευσης θερμότητος με την αντικατάσταση συμβατικών δοχείων αποθήκευσης ζεστού νερού με αποτέλεσμα την επίτευξη σωστής θερμικής διαστρωμάτωσης στο δοχείο.

14 1) Θερμοδοχείο: Πρίν Μετά

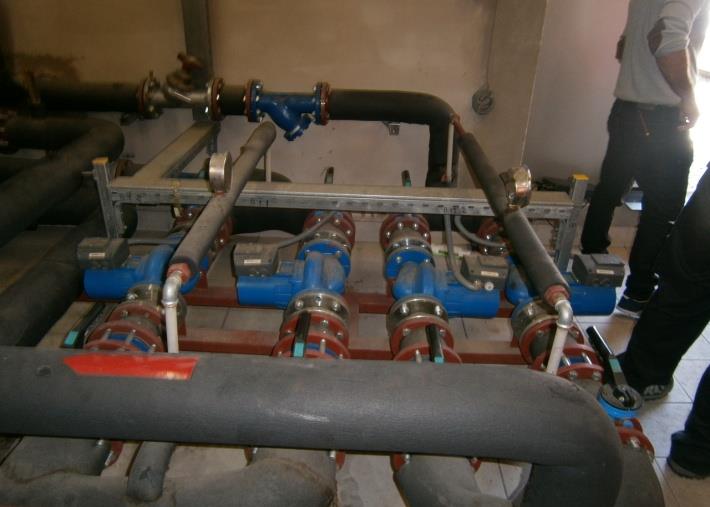

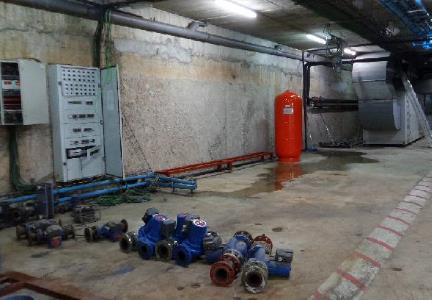

15 2) Αντικατάσταση αντλιών (Δεκέμβριος 2014) Πρίν Μετά

16 3) Φωτισμός LED lighting και αισθητήρες παρουσίας στα αποδυτήρια (Ιούλιος 2015) Πρίν Μετά Συμπαγείς λάμπες φθορισμού 18 W Χαμηλά επίπεδα φωτισμού Λαμπτήρες LED 18 W & αισθητήρες παρουσίας Καλύτερα επίπεδα φωτισμού

17 4) Αντικατάσταση λαμπτήρων αλογονιδίου μετάλλου με φωτιστικά LED στην αίθουσα της πισίνας και τοποθέτηση χρονοδιακοπτών για το σβήσιμο των φώτων σε ώρες εκτός λειτουργίας του χώρου (Αυγ 2015) Πρίν Μετά 15 Λαμπτήρες αλογονιδίου των 250 W Κατανάλωση ενέργειας : kwh/έτος 15 LEDs των 80 W & χρονοδιακόπτες Κατανάλωση ενέργειας: kwh/έτος 74% εξοικονόμηση στον φωτισμό

18 5) Αντικατάσταση υπάρχοντος λέβητα με λέβητα συμπύκνωσης (Δεκέμβριος 2015) Πρίν Μετά

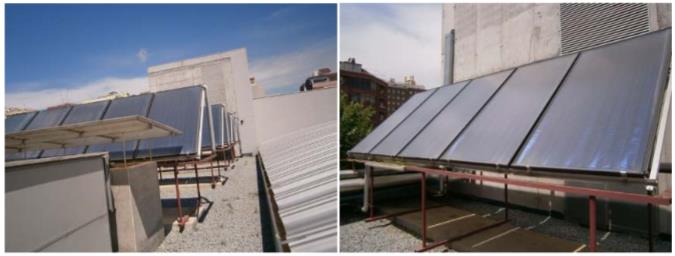

19 6) Υδραυλική εξισορρόπηση και σύστημα παρακολούθησης του υπάρχοντος ηλιοθερμικού συστήματος (Φεβρουάριος 2016)

20 Ενεργειακή κατανάλωση ΠΡΙΝ τις επεμβάσεις: Φυσικό αέριο: kwht/έτος Ηλεκτρισμός: kwh/έτος Σύνολο επένδυσης σε μέτρα εξοικονόμησης : Επιτευχθείσα εξοικονόμηση ΜΕΤΑ τις επεμβάσεις (μέχρι και Δεκέμβριο 2015) Φυσικό αέριο: 19% Ηλεκτρισμό: 17% Εκπομπές CO 2 : kg CO 2 /έτος Οικονομικό όφελος> /έτος

21 Ευχαριστούμε για την προσοχή σας! Follow
