1 Οδηγός Δικτύου Gr

2 Τι Μπορούν τα Δίκτυα να Κάνουν για Εσάς Το παρόν εγχειρίδιο περιγράφει τον τρόπο σύνδεσης σε δίκτυο, πρόσβασης στη φωτογραφική μηχανή από απόσταση και αποστολής εικόνων σε υπολογιστές και εξυπηρετητές ftp σε συνδέσεις Ethernet. Μόλις γίνει εγκατάσταση της σύνδεσης, μπορείτε: 1 Να αναρτήσετε υπάρχουσες φωτογραφίες και video FTP upload (Ανάρτηση FTP) (041) Μεταφορά εικόνων (015) Εξυπηρετητής ftp Υπολογιστής 2 Να τραβήξετε ή να περιηγηθείτε τις φωτογραφίες από απόσταση Έλεγχος φωτογραφικής μηχανής (019) Εξυπηρετητής HTTP (022) iphone Camera Control Pro 2 Υπολογιστής ii

3 3 Να ελέγξετε πολλαπλές φωτογραφικές μηχανές (απαιτείται προαιρετικό WT-5) Synchronized release (Συγχρονισμένη απελευθέρωση) (045) A Συμβουλή Ανατρέξτε στη σελίδα 7 για πληροφορίες σχετικά με τη διαμόρφωση της φωτογραφικής μηχανής για σύνδεση με κεντρικό υπολογιστή, στη σελίδα 35 για πληροφορίες σχετικά με τη διαμόρφωση της φωτογραφικής μηχανής για σύνδεση με εξυπηρετητή ftp. Η φωτογραφική μηχανή μπορεί επίσης να χρησιμοποιηθεί με προαιρετικούς ασύρματους πομπούς WT-4. iii

4 Πληροφορίες Εμπορικών Σημάτων Οι επωνυμίες Macintosh, Mac OS, και iphone είναι εμπορικά σήματα της Apple Computer, Inc. Οι επωνυμίες Microsoft, Windows, και Windows Vista είαι σήματα κατατεθέντα της Microsoft Corporation. Η επωνυμία XQD είναι εμπορικό σήμα της Sony Corporation. Η επωνυμία CompactFlash είναι εμπορικό σήμα της SanDisk Corporation. Όλες οι άλλες εμπορικές ονομασίες που αναφέρονται στο παρόν εγχειρίδιο ή τα υπόλοιπα έγγραφα που παρέχονται με αυτό το προϊόν της Nikon είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων τους. Άδεια Δημόσιας Πηγής της Apple Το παρόν προϊόν περιλαμβάνει τον κώδικα πηγής mdns της Apple που υπόκειται στους όρους της Άδειας Δημόσιας Πηγής της Apple που βρίσκονται στο URL Copyright 2011 Apple Computer, Inc. Με Επιφύλαξη Παντός Δικαιώματος. Το παρόν αρχείο περιέχει Αρχικό Κώδικα και/ή Διαφοροποιήσεις του Αρχικού Κώδικα όπως καθορίζονται και υπόκεινται στην Άδεια Δημόσιας Πηγής της Apple Έκδοση 2,0 (η «Άδεια»). Δεν επιτρέπεται να χρησιμοποιήσετε αυτό το αρχείο παρά μόνο σύμφωνα με την Άδεια. Παρακαλούμε εξασφαλίστε ένα αντίγραφο της Άδειας στο και διαβάστε το πριν τη χρήση του παρόντος αρχείου. Ο Αρχικός Κώδικας και όλο το λογισμικό που διανέμονται στο πλαίσιο της Άδειας διανέμονται σε μία βάση «ΩΣ ΕΧΕΙ», ΧΩΡΙΣ ΕΓΓΥΗΣΗ ΟΠΟΙΟΥΔΗΠΟΤΕ ΕΙΔΟΥΣ, ΡΗΤΗ Ή ΣΙΩΠΗΡΗ, ΚΑΙ Η APPLE ΜΕ ΤΟ ΠΑΡΟΝ ΑΠΟΚΗΡΥΣΣΕΙ ΟΛΕΣ ΑΥΤΕΣ ΤΙΣ ΕΓΓΥΗΣΕΙΣ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ ΑΥΤΩΝ ΧΩΡΙΣ ΠΕΡΙΟΡΙΣΜΟ, ΟΠΟΙΕΣΔΗΠΟΤΕ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ, ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ, ΑΔΙΑΤΑΡΑΚΤΗΣ ΕΠΙΚΑΡΠΙΑΣ Ή ΜΗ ΠΑΡΑΒΙΑΣΗΣ. Παρακαλούμε ανατρέξτε στην Άδεια για τη συγκεκριμένη γλώσσα που διέπουν τα δικαιώματα και οι περιορισμοί στο πλαίσιο της Άδειας. iv

5 Σημειώσεις Απαγορεύεται η αναπαραγωγή, η μετάδοση, η μετεγγραφή, η αποθήκευση σε σύστημα ανάκτησης δεδομένων ή η μετάφραση σε οποιαδήποτε γλώσσα, σε οποιαδήποτε μορφή ή με οποιονδήποτε τρόπο, οποιουδήποτε μέρους του παρόντος οδηγού, χωρίς προηγούμενη γραπτή άδεια της Nikon. Η Nikon διατηρεί το δικαίωμα να αλλάξει τις προδιαγραφές υλικού και λογισμικού που περιγράφονται στον παρόντα οδηγό οποιαδήποτε στιγμή και χωρίς προηγούμενη ειδοποίηση. Η Nikon δεν αποδέχεται τυχόν ευθύνη για ζημιές που μπορεί να προκύψουν από τη χρήση του προϊόντος αυτού. Παρόλο που έχει καταβληθεί κάθε προσπάθεια, ώστε να διασφαλιστεί ότι οι πληροφορίες που περιέχονται στον παρόντα οδηγό είναι ακριβείς και πλήρεις, κάθε παρατήρηση για σφάλματα ή παραλήψεις είναι ευπρόσδεκτη και μπορεί να αποσταλεί στον τοπικό αντιπρόσωπο της Nikon (η διεύθυνση παρέχεται ξεχωριστά). Σημείωση για την Απαγόρευση Αντιγραφής ή Αναπαραγωγής Σημειώστε ότι απλώς η κατοχή υλικού το οποίο έχει αντιγραφεί ψηφιακά ή έχει αναπαραχθεί μέσω σαρωτή, ψηφιακής μηχανής ή άλλης συσκευής ενδέχεται να είναι αξιόποινη. Στοιχεία των οποίων η αντιγραφή ή η αναπαραγωγή απαγορεύεται από τη νομοθεσία Μην αντιγράφετε ούτε να αναπαράγετε χαρτονομίσματα, κέρματα, χρεόγραφα, γραμμάτια του δημοσίου, ή τοπικά γαμμάτια του δημοσίου, ακόμη και αν αυτά τα αντίγραφα ή τα προϊόντα αναπαραγωγής έχουν την ένδειξη «Δείγμα». Απαγορεύεται η αντιγραφή ή η αναπαραγωγή χαρτονομισμάτων, κερμάτων, ή χρεογράφων τα οποία κυκλοφορούν σε χώρα του εξωτερικού. Απαγορεύεται η αντιγραφή ή η αναπαραγωγή μη χρησιμοποιημένων γραμματοσήμων ή ταχυδρομικών καρτών τα οποία έχουν εκδοθεί από το κράτος, χωρίς προηγούμενη κρατική έγκριση. Απαγορεύεται η αντιγραφή ή η αναπαραγωγή γραμματοσήμων που έχουν εκδοθεί από το κράτος και θεωρημένων νομικών εγγράφων. v

6 Προειδοποιήσεις για ορισμένα αντίγραφα και αντίτυπα Η κυβέρνηση έχει εκδώσει συστάσεις για τα αντίγραφα ή τις αναπαραγωγές χρεογράφων που εκδίδονται από ιδιωτικές εταιρείες (μετοχές, λογαριασμοί, επιταγές, δωροεπιταγές, κλπ.), καρτών απεριορίστων διαδρομών για μέσα μεταφοράς ή εισιτηρίων, εκτός από την περίπτωση όπου ένας ελάχιστος αριθμός απαραίτητων αντιγράφων παρέχται από μία εταιρεία για επαγγελματική χρήση. Επίσης, δεν πρέπει να αντιγράφετε ή να αναπαράγετε διαβατήρια που έχουν εκδοθεί από την κυβέρνηση, άδειες που έχουν εκδοθεί από δημόσιους φορείς και ιδιωτικούς ομίλους, ταυτότητες και εισιτήρια, όπως κάρτες απεριορίστων διαδρομών και κουπόνια σίτισης. Συμμόρφωση με τη νομοθεσία για την πνευματική ιδιοκτησία Η αντιγραφή ή αναπαραγωγή δημιουργικών έργων που προστατεύονται από πνευματικά δικαιώματα, όπως βιβλία, μουσική, πίνακες, ξυλόγλυπτα, εκτυπώσεις, χάρτες, σχέδια, video και φωτογραφίες, διέπεται από τους εθνικούς και διεθνείς νόμους περί πνευματικών δικαιωμάτων. Μην χρησιμοποιείτε αυτό το προϊόν για τη δημιουργία παράνομων αντιγράφων ή την παραβίαση των νόμων περί πνευματικών δικαιωμάτων. Γνωστικό Υπόβαθρο Ο παρών οδηγός προϋποθέτει βασική γνώση εξυπηρετητών ftp, τοπικών δικτύων (LAN) και ασύρματων δικτύων. Για περσσότερες πληροφορίες ως προς την εγκατάσταση, τη διαμόρφωση και τη χρήση των συσκευών σε δίκτυο, επικοινωνήστε με τον κατασκευαστή ή τον διαχειριστή δικτύου. Πληροφορίες ως προς τη διαμόρφωση υπολογιστών για σύνδεση με ασύρματα δίκτυα μπορείτε να βρείτε στην on-line βοήθεια για τη Λειτουργία Ασύρματης Μετάδοσης. Δια Βίου Εκπαίδευση Στο πλαίσιο της δέσμευσης «Δια Βίου Εκπαίδευση» της Nikon που αφορά τη συνεχή υποστήριξη για προϊόντα και εκπαίδευση, παρέχονται διαρκώς ενημερωμένες πληροφορίες που είναι διαθέσιμες ηλεκτρονικά στις παρακάτω τοποθεσίες: Για χρήστες στις Η.Π.Α.: Για χρήστες στην Ευρώπη και την Αφρική: Για χρήστες σε Ασία, Ωκεανία και Μέση Ανατολή: Να επισκέπτεστε αυτές τις τοποθεσίες, για να ενημερώνεστε για τις τελευταίες πληροφορίες προϊόντων, συμβουλές, απαντήσεις σε συνήθεις ερωτήσεις (FAQ) και γενικές συμβουλές που αφορούν την ψηφιακή εικόνα και φωτογραφία. Πρόσθετες πληροφορίες ενδέχεται να είναι διαθέσιμες από τον αντιπρόσωπο της Nikon στην περιοχή σας. Για πληροφορίες επικοινωνίας, ανατρέξτε στην ακόλουθη διεύθυνση URL: vi

7 Απεικονίσεις Εκτός εάν αναφέρεται κάτι διαφορετικό, όλο το λογισμικό και οι διάλογοι του λειτουργικού συστήματος, τα μηνύματα και οι ενδείξεις είναι των Windows 7 ή του Mac OS X. Η πραγματική εμφάνιση και το περιεχόμενό τους, ενδέχεται να ποικίλλει ανάλογα με το λειτουργικό σύστημα που χρησιμοποιείται. Για πληροφορίες σχετικά με τις βασικές λειτουργίες του υπολογιστή, ανατρέξτε στα εγχειρίδια που συνοδεύουν τον υπολογιστή ή το λειτουργικό σύστημα. A Ασύρματοι Πομποί WT-4 Για πληροφορίες σχετικά με τη χρήση του προαιρετικού ασύρματου πομπού WT-4, ανατρέξτε στα εγχειρίδια που συνοδεύουν το WT-4. Οι επιλογές που περιγράφονται στο εγχειρίδιο του WT-4, καθώς βρίσκονται στα μενού πληροφοριών και ρυθμίσεων της συσκευής, μπορούν να προσπελαστούν από τις εντολές Network (Δίκτυο) > Device info and settings (Πληροφορίες συσκευής και ρυθμίσεις) στο μενού ρυθμίσεων της D4. vii

8 Πίνακας Περιεχομένων Τι Μπορούν τα Δίκτυα να Κάνουν για Εσάς...ii Σημειώσεις...v Πίνακας Περιεχομένων... viii Εισαγωγή 1 Επιλογές Δικτύου...2 Εγκατάσταση Λογισμικού...4 Μεταφορά, Έλεγχος και HTTP 7 Συνδέσεις Ethernet...7 Βήμα 1: Σύνδεση Καλωδίου Ethernet... 8 Βήμα 2: Ενεργοποίηση του Ethernet...10 Βήμα 3: Ο Οδηγός Σύνδεσης...10 Βήμα 4: Αντιστοίχιση...13 Για πληροφορίες σχετικά με τη σύνδεση σε ασύρματο δίκτυο LAN με τη χρήση προαιρετικού ασύρματου πομπού WT-5, ανατρέξτε στο εγχειρίδιο που παρέχεται μαζί με το WT-5. Μεταφορά Εικόνων Έλεγχος Φωτογραφικής Μηχανής Εξυπηρετητής HTTP Προγράμματα Περιήγησης Δικτύου Web Υπολογιστή...28 Προγράμματα Περιήγησης Δικτύου Web iphone...32 viii

9 FTP 35 Συνδέσεις Ethernet Βήμα 1: Σύνδεση Καλωδίου Ethernet Βήμα 2: Ενεργοποίηση του Ethernet Βήμα 3: Ο Οδηγός Σύνδεσης Για πληροφορίες σχετικά με τη σύνδεση σε ασύρματο δίκτυο LAN με τη χρήση προαιρετικού ασύρματου πομπού WT-5, ανατρέξτε στο εγχειρίδιο που παρέχεται μαζί με το WT-5. Ανάρτηση FTP Συγχρονισμένη απελευθέρωση 45 Επιλογές Συγχρονισμένης Απελευθέρωσης Λήψη Φωτογραφιών Οδηγός Mενού 51 Παραρτήματα 59 Δημιουργία Προφίλ σε Υπολογιστή Δημιουργία Εξυπηρετητή FTP Windows Windows Vista Windows XP Mac OS X Μη Αυτόματη Δημιουργία Προφίλ Αντιμετώπιση προβλημάτων Ευρετήριο ix

10 x

11 Εισαγωγή Σας ευχαριστούμε που αγοράσατε μια μονοοπτική ψηφιακή φωτογραφική μηχανή reflex (SLR) της Nikon. Αυτός ο οδηγός περιγράφει τον τρόπο χρήσης της φωτογραφικής μηχανής σε (κυρίως Ethernet) δικτυακά περιβάλλοντα, συμπεριλαμβανομένης της σύνδεσης και λειτουργίας της φωτογραφικής μηχανής σε δίκτυο. Βεβαιωθείτε ότι διαβάσατε αυτόν τον οδηγό και το εγχειρίδιο της φωτογραφικής μηχανής διεξοδικά, όπως και ότι είναι προσβάσιμα σε οποιονδήποτε πρόκειται να χρησιμοποιήσει το προϊόν. Πληροφορίες σχετικά με τη χρήση των προαιρετικών ασύρματων πομπών WT-5 και WT-4 μπορείτε να βρείτε στα εγχειρίδια που συνοδεύουν τους πομπούς. Σύμβολα και Συμβάσεις Τα ακόλουθα σύμβολα και παραδοχές χρησιμοποιούνται σε όλο το παρόν εγχειρίδιο: D A Αυτό το εικονίδιο υποδεικνύει τις προειδοποιήσεις, τις πληροφορίες που πρέπει να διαβάσετε πριν από τη χρήση της φωτογραφικής μηχανής, για να αποφύγετε οποιαδήποτε φθορά στο προϊόν. Αυτό το εικονίδιο υποδεικνύει τις σημειώσεις, δηλαδή τις πληροφορίες που πρέπει να διαβάσετε πριν από τη χρήση της συσκευής. 0 Το εικονίδιο αυτό υποδεικνύει αναφορές σε άλλες σελίδες αυτού του οδηγού. 1

12 Επιλογές Δικτύου Χρησιμοποιήστε ένα καλώδιο Ethernet ή έναν προαιρετικό πομπό WT-5 ή WT-4 για να συνδέσετε τη φωτογραφική μηχανή με τους υπολογιστές ή τους εξυπηρετητές ftp μέσω Ethernet ή ασύρματων δικτύων. Ethernet/WT-5 Οι ακόλουθες λειτουργίες είναι διαθέσιμες κατά τη σύνδεση μέσω ενός καλωδίου Ethernet ή μέσω του προαιρετικού ασύρματου πομπού WT-5. FTP upload (Ανάρτηση FTP) (0 41) Image transfer (Μεταφορά εικόνων) (0 15) Camera control (Έλεγχος φωτογραφικής μηχανής) (0 19) HTTP server (Εξυπηρετητής HTTP) (0 22) Συγχρονισμένη απελευθέρωση (μόνο με WT-5, 0 45) Αναρτήστε υπάρχουσες φωτογραφίες και video σε υπολογιστή ή εξυπηρετητή ftp, ή ανεβάστε νέες φωτογραφίες αφού τραβηχτούν. Ελέγξτε τη φωτογραφική μηχανή με τη χρήση του προαιρετικού λογισμικού Camera Control Pro 2 και αποθηκεύσετε νέες φωτογραφίες και video απευθείας στον υπολογιστή. Δείτε και τραβήξτε εικόνες από απόσταση χρησιμοποιώντας υπολογιστή εξοπλισμένο με πρόγραμμα περιήγησης ή iphone. Συγχρονίστε την απελευθέρωση κλείστρου για πολλαπλές απομακρυσμένες φωτογραφικές μηχανές, με μία κύρια φωτογραφική μηχανή. WT-4 Για περισσότερες πληροφορίες σχετικά με τις λειτουργίες που είναι διαθέσιμες με τον προαιρετικό ασύρματο πομπό WT-4, ανατρέξτε στο εγχειρίδιο που παρέχεται με το WT-4. Transfer mode (Λειτουργία μεταφοράς) Thumbnail select mode (Λειτουργία επιλογής εικονιδίων) PC mode (Λειτουργία H/Y) Print mode (Λειτουργία εκτύπωσης) Ανάρτηση νέων ή υπαρχουσών φωτογραφιών στον υπολογιστή ή στον εξυπηρετητή ftp. Προεπισκόπηση φωτογραφιών στην οθόνη του υπολογιστή πριν την ανάρτηση. Ελέγξτε τη φωτογραφική μηχανή με τη χρήση του προαιρετικού λογισμικού Camera Control Pro 2 και αποθηκεύστε νέες φωτογραφίες και video απευθείας στον υπολογιστή. Εκτύπωση φωτογραφιών JPEG σε εκτυπωτή που συνδέεται σε υπολογιστή δικτύου. 2

13 A Σύνδεση Ethernet Οι συνδέσεις Ethernet δεν απαιτούν προσαρμογές στις ρυθμίσεις του ασύρματου δικτύου LAN. A Εξυπηρετητές FTP Οι εξυπηρετητές μπορούν να διαμορφωθούν με τη χρήση τυπικών υπηρεσιών ftp, όπως είναι οι IIS (Υπηρεσίες Πληροφοριών Διαδικτύου), διαθέσιμες με υποστηριζόμενα λειτουργικά συστήματα. Οι λειτουργίες μεταφοράς εικόνας και ελέγχου φωτογραφικής μηχανής δεν υποστηρίζουν σύνδεση σε υπολογιστές σε άλλα δίκτυα μέσω δρομολογητή, συνδέσεις διαδικτύου ftp και εξυπηρετητές ftp που τρέχουν με λογισμικό τρίτων. A Λειτουργία Εξυπηρετητή HTTP Δεν υποστηρίζονται συνδέσεις διαδικτύου σε λειτουργία εξυπηρετητή http. A Δρομολογητές Η σύνδεση με υπολογιστές σε άλλα δίκτυα μέσω ενός δρομολογητή υποστηρίζεται μόνο όταν είναι ενεργοποιημένη η επιλογή FTP upload (Αποστολή FTP) ή HTTP server (Εξυπηρετητής HTTP). A Ρυθμίσεις Τοίχου Προστασίας Χρησιμοποιούνται οι θύρες 21 και μέσω της για ftp, οι θύρες 22 και μέσω της για sftp, ενώ οι λειτουργίες μεταφοράς εικόνας και ελέγχου φωτογραφικής μηχανής χρησιμοποιούν τη θύρα TCP και τη θύρα UDP Η μεταφορά αρχείων μπορεί να αποκλειστεί εάν ο τοίχος προστασίας του εξυπηρετητή δεν έχει ρυθμιστεί έτσι ώστε να επιτρέπει την πρόσβαση σε αυτές τις θύρες. 3

14 Εγκατάσταση Λογισμικού Πριν τη σύνδεση σε δίκτυο, εγκαταστήστε τη Λειτουργία Ασύρματης Μετάδοσης, που είναι διαθέσιμη για δωρεάν κατέβασμα από την ιστοσελίδα της Nikon με τη χρήση του παρεχόμενου CD ViewNX 2 (απαιτείται σύνδεση στο διαδίκτυο). Η Λειτουργία Ασύρματης Μετάδοσης απαιτείται για τη σύζευξη κατά τις λειτουργίες μεταφοράς εικόνας και ελέγχου της φωτογραφικής μηχανής (014) και μπορεί να χρησιμοποιηθεί για τη δημιουργία προφίλ δικτύου. Πριν εγκαταστήσετε το λογισμικό, βεβαιωθείτε ότι ο υπολογιστής σας ανταποκρίνεται στις απαιτήσεις συστήματος στη σελίδα 6. Βεβαιωθείτε ότι έχετε κάνει ενημέρωση στις πιο πρόσφατες εκδόσεις του firmware της φωτογραφικής μηχανής και του ασύρματου πομπού και του παρεχόμενου λογισμικού. 1 Κάνετε διπλό κλικ στο εικονίδιο του προγράμματος εγκατάστασης. Αφού κατεβάσετε το πρόγραμμα εγκατάστασης, κάνετε διπλό κλικ στο εικονίδιο προγράμματος εγκατάστασης. 2 Επιλέξτε γλώσσα (μόνο για Windows). Επιλέξτε γλώσσα και κάνετε κλικ στο Next (Επόμενο). q Επιλέξτε γλώσσα w Κάνετε κλικ στην ενότητα Next (Επόμενο) 4

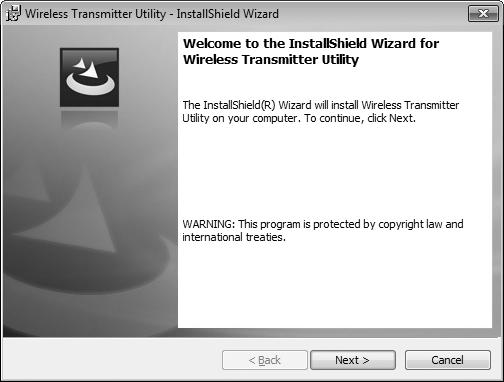

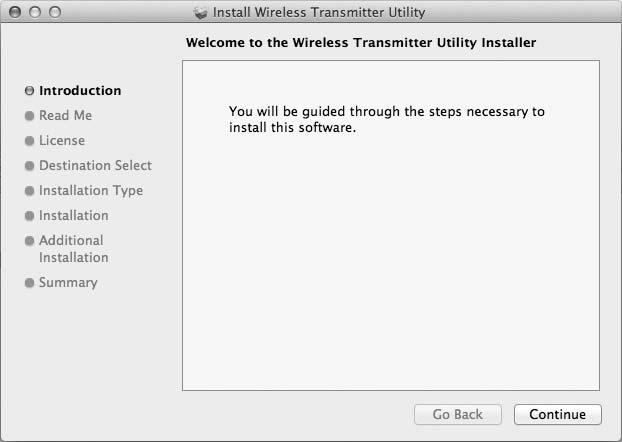

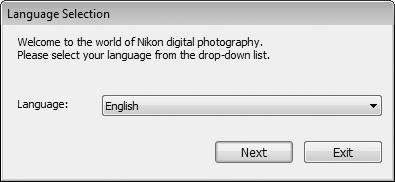

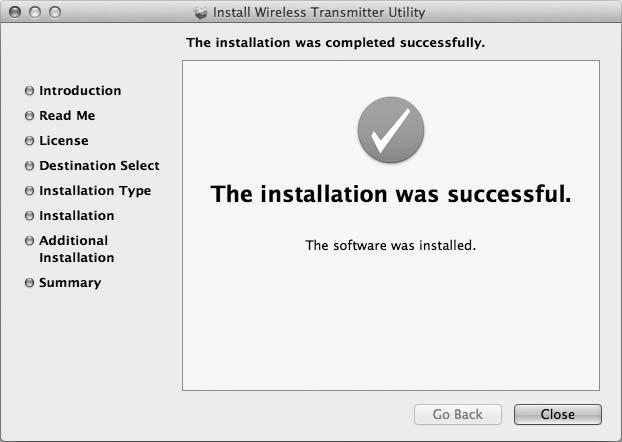

15 3 Εκκινήστε το πρόγραμμα εγκατάστασης. Κάνετε κλικ στο Next (Επόμενο) (για Windows) ή Continue (Συνέχεια) (για Mac OS) και ακολουθήστε τις οδηγίες στην-οθόνη. Windows Mac OS Κάνετε κλικ στο Next (Επόμενο) Κάνετε κλικ στο Continue (Συνέχεια) 4 Πραγματοποιήστε έξοδο από το πρόγραμμα εγκατάστασης. Κάνετε κλικ στο OK (για Windows) ή στο Close (Κλείσιμο) (για Mac OS) μόλις ολοκληρωθεί η εγκατάσταση. Windows Mac OS Κάνετε κλικ στο OK Κάνετε κλικ στο Close (Κλείσιμο) A Η Λειτουργία Ρυθμίσεων του WT-4 Η Λειτουργία Ασύρματης Μετάδοσης πρέπει να εγκατασταθεί ξανά εάν η Λειτουργία Ρυθμίσεων του WT-4 εγκατασταθεί ή απεγκατασταθεί αφού ολοκληρωθεί η εγκατάσταση της πρώτης. 5

16 A Απαιτήσεις Συστήματος για τη Λειτουργία Ασύρματης Μετάδοσης CPU OS RAM Ελεύθερος χώρος στον σκληρό δίσκο Οθόνη Windows Intel Celeron, Pentium 4 ή Core series, 1,6 GHz ή ανώτερο Προ-εγκατεστημένες εκδόσεις των Windows 7 Home Basic/Home Premium/Professional/Enterprise/Ultimate (Service Pack 1), Windows Vista Home Basic/Home Premium/Business/Enterprise/ Ultimate (Service Pack 2), ή των Windows XP Home Edition/ Professional (Service Pack 3). Η Λειτουργία Ασύρματης Μετάδοσης τρέχει ως εφαρμογή των 32-bit σε εκδόσεις των 64-bit των Windows 7 και Windows Vista. Windows 7/Windows Vista: 1 GB ή μεγαλύτερη (συνιστάται 2 GB ή μεγαλύτερη) Windows XP: 512 ΜΒ ή μεγαλύτερη (συνιστάται 2 GB ή μεγαλύτερη) Κατ' ελάχιστο 500 MB διαθέσιμα στον δίσκο εκκίνησης (συνιστάται 1 GB ή περισσότερο) Ανάλυση: Συνιστάται pixel (XGA) ή περισσότερα, pixel (SXGA) ή περισσότερα Χρώμα: Χρώμα 24-bit (Αληθινό Χρώμα) ή μεγαλύτερο Mac OS CPU PowerPC G4 (1 GHz ή ανώτερο), G5, Intel Core ή Xeon series OS Mac OS X έκδοση , , ή RAM 512 ΜΒ ή μεγαλύτερη (συνιστάται 2 GB ή μεγαλύτερη) Ελεύθερος χώρος στον σκληρό δίσκο Οθόνη Κατ' ελάχιστο 500 MB διαθέσιμα στον δίσκο εκκίνησης (συνιστάται 1 GB ή περισσότερο) Ανάλυση: Συνιστάται pixel (XGA) ή περισσότερα, pixel (SXGA) ή περισσότερα Χρώμα: Χρώμα 24-bit (εκατομμύρια χρώματα) ή περισσότερα 6

17 Μεταφορά, Έλεγχος και HTTP Συνδέσεις Ethernet Ακολουθείστε τα παρακάτω βήματα για να συνδεθείτε με υπολογιστή σε λειτουργίες μεταφοράς εικόνων, ελέγχου φωτογραφικής μηχανής και εξυπηρετητή http. Μεταφορά εικόνων Έλεγχος φωτογραφικής μηχανής Εξυπηρετητής HTTP Εγκαταστήστε τη Λειτουργία Ασύρματης Μετάδοσης (0 4) Βήμα 1: Συνδέστε το καλώδιο Ethernet (0 8) Βήμα 2: Επιλέξτε Ethernet (0 10) Βήμα 3: Εκτελέστε τον οδηγό σύνδεσης (0 10) Βήμα 4: Συζεύξτε τη φωτογραφική μηχανή και τον υπολογιστή (0 13) Για πληροφορίες σχετικά με τη χρήση του WT-5 για να συνδεθείτε με ασύρματα δίκτυα, ανατρέξτε στο εγχειρίδιο του WT-5. Μεταφορά εικόνων (0 15) Έλεγχος της φωτογραφικής μηχανής (0 19) Πρόσβαση στη φωτογραφική μηχανή (0 22) D Επιλογή Πηγής Ισχύος Για να αποφύγετε την απρόσμενη απενεργοποίηση της μηχανής κατά τις ρυθμίσεις εγκατάστασης ή τη μεταφορά δεδομένων, χρησιμοποιείστε μία πλήρως φορτισμένη μπαταρία ή έναν προαιρετικό μετασχηματιστή ρεύματος προορισμένο για χρήση με τη μηχανή σας. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο οδηγιών της φωτογραφικής μηχανής. 7

18 Βήμα 1: Σύνδεση Καλωδίου Ethernet Αφού εκκινήσετε τον υπολογιστή και συνδεθείτε, ετοιμάστε τη φωτογραφική μηχανή και το WT-5 όπως περιγράφεται παρακάτω. 1 Τοποθετήστε μια κάρτα μνήμης. Απενεργοποιήστε τη φωτογραφική μηχανή και εισάγετε μία κάρτα μνήμης (μην απενεργοποιήσετε τη φωτογραφική μηχανή ενώ μεταφέρονται δεδομένα στον υπολογιστή). Αυτό το βήμα μπορεί να παραλειφθεί στη λειτουργία ελέγχου της φωτογραφικής μηχανής (019). 8Βήμα 1: Σύνδεση Καλωδίου Ethernet 2 Συνδέστε ένα καλώδιο Ethernet. Συνδέστε το καλώδιο Ethernet, όπως φαίνεται παρακάτω. Μην ασκείτε δύναμη και μην τοποθετείτε τους ακροδέκτες υπό γωνία.

19 3 Ενεργοποιήστε τη φωτογραφική μηχανή. Διακόπτης τροφοδοσίας Περιστρέψτε τον διακόπτη τροφοδοσίας για να ενεργοποιήσετε τη φωτογραφική μηχανή. A Κατάσταση Σύνδεσης Η κατάσταση σύνδεσης εμφανίζεται από τις λυχνίες LED δίπλα στον ακροδέκτη Ethernet της φωτογραφικής μηχανής. Λυχνίες LED Βήμα 1: Σύνδεση Καλωδίου Ethernet Πράσινη λυχνία LED Κίτρινη λυχνία LED Κατάσταση (απενεργοποιημένη) K (ενεργοποιημένη) K (ενεργοποιημένη) K (ενεργοποιημένη) H (ανάβει) Απενεργοποιημένες οι λειτουργίες δικτύου (051) ή μη συνδεδεμένο το (απενεργοποιημένη) καλώδιο Ethernet. Αναμονή για σύνδεση. (απενεργοποιημένη) K (ενεργοποιημένη) H (ανάβει) H (ανάβει) Σύνδεση. Συνδέθηκε. Σφάλμα. A Η Οθόνη του Σκοπεύτρου Η κατάσταση σύνδεσης φαίνεται επίσης στο σκόπευτρο της φωτογραφικής μηχανής. Το T εμφανίζεται όταν η φωτογραφική μηχανή συνδέεται μέσω Ethernet, το U όταν συνδέεται με ασύρματο δίκτυο και μία λάμψη όταν έχει προκύψει σφάλμα. 9

20 Βήμα 2: Ενεργοποίηση του Ethernet Επιλέξτε το Ethernet ως συσκευή δικτύου που χρησιμοποιείται από τη φωτογραφική μηχανή. Βήμα 2: Ενεργοποίηση του Ethernet 1 Εμφανίστε τον κατάλογο υλικού. Στο μενού ρυθμίσεων, επιλέξτε Network (Δίκτυο), έπειτα επισημάνετε Choose hardware (Επιλογή υλικού) και πατήστε 2 για να προβάλλετε τον κατάλογο υλικού. 2 Επιλέξτε Wired LAN (Ενσύρματο LAN). Επισημάνετε Wired LAN (Ενσύρματο LAN) και πατήστε J για να επιλέξετε την τονισμένη επιλογή και να επιστρέψετε στο μενού δικτύου. Βήμα 3: Ο Οδηγός Σύνδεσης Ακολουθήστε τις οδηγίες στην οθόνη για να δημιουργήσετε προφίλ δικτύου. 1 Εμφανίστε προφίλ δικτύου. Στο μενού δικτύου, επισημάνετε Network settings (Ρυθμίσεις δικτύου) και πατήστε 2 για να προβάλλετε τη λίστα των προφίλ και άλλες ρυθμίσεις δικτύου. 2 Επιλέξτε Create profile (Δημιουργία προφίλ). 10 Επισημάνετε το Create profile (Δημιουργία προφίλ) και πατήστε το 2. Σημειώστε ότι αν η λίστα ήδη περιέχει εννέα προφίλ, θα χρειαστεί να διαγράψετε ένα ήδη υπάρχον προφίλ χρησιμοποιώντας το κουμπί O (Q) πριν συνεχίσετε (053).

21 3 Εκκινήστε τον οδηγό σύνδεσης. Επισημάνετε το Connection wizard (Οδηγός σύνδεσης) και πατήστε το 2 για να ξεκινήσει ο οδηγός σύνδεσης. 4 Διαλέξτε τύπο σύνδεσης (02). Επισημάνετε το Image transfer (Μεταφορά εικόνων), Camera control (Έλεγχος φωτογραφικής μηχανής), ή το HTTP server (Εξυπηρετητής HTTP) και πατήστε το 2. Βήμα 3: Ο Οδηγός Σύνδεσης 5 Ονομάστε το νέο προφίλ δικτύου. Εισάγετε το όνομα που θα εμφανίζεται στη λίστα προφίλ και πατήστε το J. Τα ονόματα προφίλ μπορούν να περιέχουν έως και 16 χαρακτήρες. A Εισαγωγή Κειμένου Όταν απαιτείται εισαγωγή κειμένου εμφανίζεται ο παρακάτω διάλογος. Περιοχή πληκτρολογίου: Χρησιμοποιήστε τον πολυ-επιλογέα για να επισημάνετε γράμματα, πατήστε το κέντρο για να επιλέξετε. Περιοχή προβολής κειμένου: Το κείμενο εμφανίζεται σε αυτή την περιοχή. Για να μετακινήσετε τον δρομέα, πατήστε το 4 ή το 2 ενώ πιέζετε το W. Χρησιμοποιήστε τον πολυ-επιλογέα για να επισημάνετε τον επιθυμητό χαρακτήρα στην περιοχή πληκτρολογίου και πατήστε το κέντρο του πολυ-επιλογέα για να εισάγετε τον τονισμένο χαρακτήρα στην τρέχουσα θέση του δρομέα (σημειώστε ότι αν ένας χαρακτήρας εισαχθεί όταν το πεδίο είναι γεμάτο, ο τελευταίος χαρακτήρας του πεδίου θα διαγραφεί). Για να διαγράψετε τον χαρακτήρα κάτω από τον δρομέα, πατήστε το κουμπί O (Q). Για να μετακινήσετε τον δρομέα σε νέα θέση, κρατήστε το W και πατήστε 4 ή 2. Για να ολοκληρώσετε την εισαγωγή και να επιστρέψετε στο προηγούμενο μενού, πατήστε το J. Για να μεταβείτε στο προηγούμενο μενού χωρίς να συμπληρώσετε εισαγωγή κειμένου, πατήστε το G. 11

22 Βήμα 3: Ο Οδηγός Σύνδεσης 6 Αποκτήστε ή επιλέξτε μία διεύθυνση IP. Επισημάνετε μία από τις παρακάτω επιλογές και πατήστε το 2. Obtain automatically (Αυτόματη απόκτηση): Επιλέξτε αυτή την επιλογή αν το δίκτυο είναι διαμορφωμένο ώστε να παρέχει τη διεύθυνση ΙΡ αυτόματα. Enter manually (Μη αυτόματη εισαγωγή): Όταν σας ζητηθεί, εισάγετε μία διεύθυνση ΙΡ και μία μάσκα υποδικτύου πατώντας 4 και 2 για να επισημάνετε τμήματα και 1 και 3 για να αλλάξετε. Πατήστε το J για να συνεχίσετε όταν ολοκληρωθεί η εισαγωγή. 7 Διαλέξτε το επόμενο βήμα σας. Θα εμφανιστεί η διεύθυνση IP. Πατήστε το J. Το επόμενο βήμα σας εξαρτάται από τον επιλεγμένο τύπο σύνδεσης στο Βήμα 4 στη σελίδα 11: Αν διαλέξετε Μεταφορά εικόνων ή Έλεγχο φωτογραφικής μηχανής, αντιστοιχίστε τη φωτογραφική μηχανή με τον υπολογιστή όπως περιγράφεται στη σελίδα 13. Αν διαλέξετε εξυπηρετητή HTTP, προχωρήστε στο Βήμα A Δρομολογητές Η σύνδεση με υπολογιστές σε άλλα δίκτυα μέσω ενός δρομολογητή υποστηρίζεται μόνο όταν είναι ενεργοποιημένη η επιλογή FTP upload (Αποστολή FTP) ή HTTP server (Εξυπηρετητής HTTP).

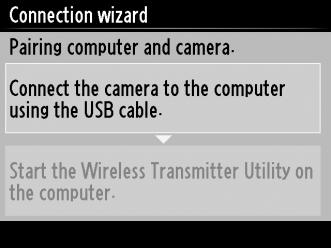

23 8 Έξοδος από τον οδηγό. Επισημάνετε μία από τις παρακάτω επιλογές και πατήστε το J. Connect and exit wizard (Σύνδεση και έξοδος από τον οδηγό): Αποθηκεύστε το νέο προφίλ δικτύου και συνδεθείτε με τον εξυπηρετητή. Exit wizard (Έξοδος από τον οδηγό): Αποθηκεύστε το νέο προφίλ δικτύου και πραγματοποιήστε έξοδο. Προχωρήστε στο «Εξυπηρετητής HTTP» (022). Βήμα 4: Αντιστοίχιση Βήμα 4: Αντιστοίχιση Αν έχετε επιλέξει Image transfer (Μεταφορά εικόνων) ή Camera control (Έλεγχος φωτογραφικής μηχανής) στο Βήμα 4 του οδηγού σύνδεσης (011), αντιστοιχίστε τη φωτογραφική μηχανή με τον υπολογιστή όπως περιγράφεται παρακάτω. Η αντιστοίχιση επιτρέπει τη σύνδεση του υπολογιστή με τη φωτογραφική μηχανή. 1 Συνδέστε τη φωτογραφική μηχανή με τον υπολογιστή μέσω USB. Όταν σας ζητηθεί, συνδέστε τη φωτογραφική μηχανή με τον υπολογιστή χρησιμοποιώντας το καλώδιο USB που παρέχται μαζί με τη μηχανή. 13

24 2 Εκκινήστε τη Λειτουργία Ασύρματης Μετάδοσης. Βήμα 4: Αντιστοίχιση Όταν σας ζητηθεί, εκκινήστε την αντιγραφή της εγκατεστημένης Λειτουργίας Ασύρματης Μετάδοσης στον υπολογστή. Η αντιστοίχιση θα ξεκινήσει αυτόματα. 3 Αποσυνδέστε τη φωτογραφική μηχανή. Όταν ολοκληρωθεί η αντιστοίχιση θα εμφανιστεί το μήνυμα στα δεξιά. Αποσυνδέστε το καλώδιο USB. 4 Έξοδος από τον οδηγό. Επισημάνετε μία από τις παρακάτω επιλογές και πατήστε το J. Connect and exit wizard (Σύνδεση και έξοδος από τον οδηγό): Αποθηκεύστε το νέο προφίλ δικτύου και συνδεθείτε με τον εξυπηρετητή. Exit wizard (Έξοδος από τον οδηγό): Αποθηκεύστε το νέο προφίλ δικτύου και πραγματοποιήστε έξοδο. Προχωρήστε στο «Μεταφορά Εικόνων» (015) ή στο «Έλεγχος Φωτογραφικής Μηχανής» (019). 14

25 Μεταφορά Εικόνων Η μεταφορά εικόνων χρησιμοποιείται για την ανάρτηση φωτογραφιών και video στον υπολογιστή από την κάρτα μνήμης της φωτογραφικής μηχανής. Η παρακάτω επεξήγηση προϋποθέτει τη χρήση ήδη υπαρχουσών φωτογραφιών. 1 Εμφανίστε προφίλ δικτύου. Στο μενού ρυθμίσεων, επιλέξτε το Network (Δίκτυο) > Network settings (Ρυθμίσεις δικτύου) για να εμφανίσετε τη λίστα των προφίλ. Τα προφίλ μεταφοράς εικόνων δηλώνονται με ένα εικονίδιο K. Επισημάνετε ένα προφίλ και πατήστε το 2 για να επιλέξετε το τονισμένο προφίλ και να επιστρέψετε στο μενού δικτύου. 2 Επιλέξτε Network connection (Σύνδεση δικτύου). Επισημάνετε το Network connection (Σύνδεση δικτύου) και πατήστε το 2. 3 Επιλέξτε Enable (Ενεργό). Επισημάνετε Enable (Ενεργό) και πατήστε το 2 για να επιλέξετε το τονισμένο στοιχείο, να συνδεθείτε στο δίκτυο και να επιστρέψετε στο μενού δικτύου. Το όνομα του προφίλ θα εμφανιστεί με πράσινο χρώμα όταν γίνει μία σύνδεση. 15

26 4 Προβάλετε φωτογραφίες. Πατήστε το κουμπί K για να προβάλλετε φωτογραφίες. Εμφανίστε την πρώτη φωτογραφία για να αποσταλεί σε αναπαραγωγή μονής-εικόνας ή επισημάνετέ τη στη λίστα εικονιδίων. 5 Αναρτήστε φωτογραφίες. Πατήστε το J και το κέντρο του πολυεπιλογέα. Θα εμφανιστεί ένα λευκό εικονίδιο μεταφοράς στη φωτογραφία και η ανάρτηση θα ξεκινήσει αυτόματα. Το εικονίδιο μεταφοράς θα γίνει πράσινο κατά την ανάρτηση, και θα γίνει μπλε όταν ολοκληρωθεί η ανάρτηση. Οι επιπλέον φωτογραφίες θα αναρτηθούν με την επιλεγμένη σειρά. Για να αναρτήσετε μία φωτογραφία που έχει ήδη αναρτηθεί μία φορά, πατήστε το J και μία φορά το κέντρο του πολυ-επιλογέα για να αφαιρέσετε το μπλε εικονίδιο μεταφοράς, κι έπειτα πατήστε το J και ξανά το κέντρο του πολυ-επιλογέα για να επισημάνετε την εικόνα με λευκό εικονίδιο μεταφοράς. Ανάρτηση Νέων Φωτογραφιών όπως Τραβήχτηκαν Για να αναρτήσετε νέες φωτογραφίες όπως τραβήχτηκαν, επιλέξτε On (Ενεργοποίηση) για Network (Δίκτυο) > Options (Επιλογές) > Auto send (Αυτόματη αποστολή) στο μενού ρυθμίσεων (057). 16

27 Διακοπή Μετάδοσης/Αφαίρεση Σήμανσης Μεταφοράς Για να ακυρώσετε μετάδοση εικόνων μαρκαρισμένων με λευκά ή πράσινα εικονίδια μεταφοράς, επιλέξτε τις εικόνες κατά την αναπαραγωγή και πατήστε το J και το κέντρο του πολυ-επιλογέα. Το εικονίδιο μεταφοράς θα αφαιρεθεί. Οποιαδήποτε από τις παρακάτω ενέργειες επίσης θα διακόψουν τη μετάδοση: Απενεργοποίηση της φωτογραφικής μηχανής (η σήμανση μεταφοράς αποθηκεύεται και η μεταφορά θα επαναληφθεί όταν ενεργοποιηθεί ξανά η φωτογραφική μηχανή) Επιλέγοντας Yes (Ναι) στο Network (Δίκτυο) > Options (Επιλογές) > Deselect all? (Απο-επιλογή όλων;) (058, αυτή η επιλογή αφαιρεί την σήμανση μεταφοράς από όλες τις εικόνες) A Ρυθμίσεις Τοίχου Προστασίας Οι λειτουργίες μεταφοράς εικόνων και ελέγχου φωτογραφικής μηχανής χρησιμοποιούν τη θύρα TCP και τη θύρα UDP Οι τοίχοι προστασίας του υπολογιστή πρέπει να είναι διαμορφωμένοι έτσι ώστε να επιτρέπουν πρόσβαση σε αυτές τις θύρες, καθώς διαφορετικά ενδέχεται να μην είναι δυνατή η πρόσβαση στη φωτογραφική μηχανή. A Φωνητικά Υπομνήματα Τα φωνητικά υπομνήματα δεν είναι δυνατό να αναρτηθούν ξεχωριστά, αλλά θα συμπεριληφθούν όταν μεταδοθούν οι φωτογραφίες που συνδέονται με αυτά. D Κατά την Ανάρτηση Μην αφαιρείτε την κάρτα μνήμης και μην αποσυνδέετε το καλώδιο Ethernet κατά τη διαδικασία ανάρτησης. A Απώλεια Σήματος Αν χαθεί το σήμα ενδέχεται να διακοπεί η ασύρματη μετάδοση μέσω του WT-5. Η μετάδοση μπορεί να επαναληφθεί απενεργοποιώντας και ενεργοποιώντας ξανά τη φωτογραφική μηχανή. A Φάκελοι Προορισμού Από προεπιλογή, οι εικόνες αναρτούνται στους παρακάτω φακέλους: Windows: \Users\(user name)\pictures\wireless Transmitter Utility Mac OS: /Users/(user name)/pictures/wireless Transmitter Utility Ο φάκελος προορισμού μπορεί να επιλεγεί με τη χρήση της Λειτουργίας Ασύρματης Μετάδοσης. 17

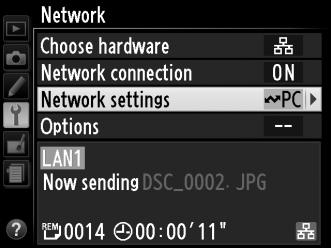

28 Κατάσταση Μεταφοράς Κατά τη διάρκεια της αναπαραγωγής, η κατάσταση των επιλεγμένων εικόνων προς ανάρτηση εμφανίζεται ακολούθως: a: «Αποστολή» Εικόνες που έχουν επιλεγεί προς ανάρτηση επισημαίνονται με ένα λευκό εικονίδιο μεταφοράς. b: «Αποστολή σε εξέλιξη» Εμφανίζεται ένα πράσινο εικονίδιο μεταφοράς κατά τη διάρκεια της ανάρτησης. c: «Απεστάλη» Εικόνες που έχουν αναρτηθεί επιτυχώς επισημαίνονται με ένα μπλε εικονίδιο μεταφοράς. A Κατάσταση Δικτύου Η κατάσταση δικτύου μπορεί να προβληθεί στην κορυφή του μενού δικτύου. e, f: Ο αριθμός εικόνων που παραμένουν και ο εκτιμώμενος χρόνος που απαιτείται για την αποστολή τους. Περιοχή κατάστασης: Η κατάσταση της σύνδεσης στον κεντρικό υπολογιστή. Το όνομα του προφίλ εμφανίζεται με πράσινο χρώμα όταν γίνει μία σύνδεση. Κατά τη μεταφορά των αρχείων, η ένδειξη δείχνει «Αποστολή τώρα» και ακολουθεί το όνομα του αρχείου που αποστέλλεται. Σφάλματα που προκύπτουν κατά τη διάρκεια της μεταφοράς εμφανίζονται επίσης εδώ (084). Ισχύς σήματος: Ισχύς ασύρματου σήματος. Οι συνδέσεις Ethernet εμφανίζονται με d. 18

29 Έλεγχος Φωτογραφικής Μηχανής Επιλέξτε αυτή την επιλογή για να ελέγξετε τη φωτογραφική μηχανή από υπολογιστή που εκτελεί το Camera Control Pro 2 (διατίθενται ξεχωριστά) και αποθηκεύστε φωτογραφίες απευθείας στον σκληρό δίσκο του υπολογιστή αντί στην κάρτα μνήμης της φωτογραφικής μηχανής (τα video θα εξακολουθήσουν να αποθηκεύονται στην κάρτα μνήμης της φωτογραφικής μηχανής, εισάγετε μία κάρτα μνήμης πριν τη λήψη video). Έχετε υπόψη ότι τα φωτόμετρα της φωτογραφικής μηχανής δεν απενεργοποιούνται αυτόματα όταν η μηχανή βρίσκεται στην επιλογή ελέγχου φωτογραφικής μηχανής. 1 Εμφανίστε προφίλ δικτύου. Στο μενού ρυθμίσεων, επιλέξτε το Network (Δίκτυο) > Network settings (Ρυθμίσεις δικτύου) για να εμφανίσετε τη λίστα των προφίλ. Τα προφίλ ελέγχου φωτογραφικής μηχανής δηλώνονται με ένα εικονίδιο L. Επισημάνετε ένα προφίλ και πατήστε το 2 για να επιλέξετε το τονισμένο προφίλ και να επιστρέψετε στο μενού δικτύου. 2 Επιλέξτε Network connection (Σύνδεση δικτύου). Επισημάνετε το Network connection (Σύνδεση δικτύου) και πατήστε το 2. 19

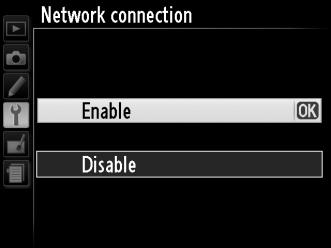

30 3 Επιλέξτε Enable (Ενεργό). Επισημάνετε Enable (Ενεργό) και πατήστε το 2 για να συνδεθείτε στο δίκτυο και να επιστρέψετε στο μενού δικτύου. Το όνομα του προφίλ θα εμφανιστεί με πράσινο χρώμα όταν γίνει μία σύνδεση. 4 Εκκινήστε το Camera Control Pro 2. Εκκινήστε το αντίγραφο του Camera Control Pro 2 (διατίθεται ξεχωριστά) που είναι εγκατεστημένο στον κεντρικό υπολογιστή και επιβεβαιώστε ότι εμφανίζεται το «Η/Υ» στον επάνω πίνακα ελέγχου της φωτογραφικής μηχανής. Για πληροφορίες σχετικά με τη χρήση του Camera Control Pro 2, ανατρέξτε στο εγχειρίδιο οδηγιών (pdf) του Camera Control Pro 2. A Ρυθμίσεις Τοίχου Προστασίας Οι λειτουργίες μεταφοράς εικόνων και ελέγχου φωτογραφικής μηχανής χρησιμοποιούν τη θύρα TCP και τη θύρα UDP Οι τοίχοι προστασίας του υπολογιστή πρέπει να είναι διαμορφωμένοι έτσι ώστε να επιτρέπουν πρόσβαση σε αυτές τις θύρες, καθώς διαφορετικά ενδέχεται να μην είναι δυνατή η πρόσβαση στη φωτογραφική μηχανή. A Δίκτυα Ethernet Μην αποσυνδέετε το καλώδιο Ethernet ενώ είναι ενεργοποιημένη η φωτογραφική μηχανή. D Ασύρματα Δίκτυα Οι διαδικασίες ενδέχεται να διαρκέσουν περισσότερο σε ασύρματα δίκτυα. Αν το σήμα διαταραχθεί ενώ μεταφέρονται φωτογραφίες στο Camera Control Pro 2, η λυχνία LED στο WT-5 θα ανάψει με κίτρινο χρώμα. Απενεργοποιήστε και ενεργοποιήστε ξανά τη φωτογραφική μηχανή. Η μεταφορά θα επαναληφθεί όταν αποκατασταθεί η σύνδεση. Έχετε υπόψη ότι η μεταφορά δεν μπορεί να συνεχιστεί αν απενεργοποιήσετε ξανά τη φωτογραφική μηχανή πριν ολοκληρωθεί η μεταφορά. 20

31 A Κατάσταση Δικτύου Η κατάσταση δικτύου μπορεί να προβληθεί στην κορυφή του μενού δικτύου. Περιοχή κατάστασης: Η κατάσταση της σύνδεσης στον κεντρικό υπολογιστή. Το όνομα του προφίλ εμφανίζεται με πράσινο χρώμα όταν γίνει μία σύνδεση. Τα σφάλματα εμφανίζονται επίσης εδώ (084). Ισχύς σήματος: Ισχύς ασύρματου σήματος. Οι συνδέσεις Ethernet εμφανίζονται με d. 21

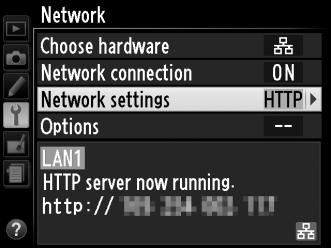

32 Εξυπηρετητής HTTP Επιλέξτε HTTP server (Εξυπηρετητής HTTP) για να προβάλετε τις φωτογραφίες στην κάρτα μνήμης της φωτογραφικής μηχανής ή να πάρετε φωτογραφίες από το πρόγραμμα περιήγησης δικτύου του υπολογιστή ή του iphone (ανατρέξτε στη σελίδα 27 για τις απαιτήσεις του συστήματος). Πρόσβαση στη φωτογραφική μηχανή έχουν μέχρι και πέντε χρήστες κάθε φορά, ωστόσο μόνο ένας μπορεί να τραβήξει φωτογραφίες. Έχετε υπόψη ότι τα φωτόμετρα δεν απενεργοποιούνται αυτόματα όταν η μηχανή βρίσκεται στην επιλογή εξυπηρετητή http. 1 Εμφανίστε προφίλ δικτύου. Στο μενού ρυθμίσεων, επιλέξτε το Network (Δίκτυο) > Network settings (Ρυθμίσεις δικτύου) για να εμφανίσετε τη λίστα των προφίλ. Τα προφίλ εξυπηρετητή HTTP δηλώνονται με ένα εικονίδιο M. Επισημάνετε να προφίλ και πατήστε το 2 για να επιλέξετε το τονισμένο προφίλ και να επιστρέψετε στο μενού δικτύου. 2 Επιλέξτε Network connection (Σύνδεση δικτύου). Επισημάνετε το Network connection (Σύνδεση δικτύου) και πατήστε το 2. 22

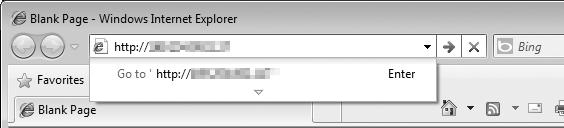

33 3 Επιλέξτε Enable (Ενεργό). Επισημάνετε Enable (Ενεργό) και πατήστε το 2 για να συνδεθείτε στο δίκτυο και να επιστρέψετε στο μενού δικτύου. Το URL που χρησιμοποιείται για σύνδεση στη φωτογραφική μηχανή εμφανίζεται όταν πραγματοποιείται σύνδεση. 4 Ξεκινήστε το πρόγραμμα περιήγησης στο δίκτυο web. Ξεκινήστε το πρόγραμμα περιήγησης στο δίκτυο web στον υπολογιστή ή στο iphone. 5 Εισάγετε το URL της φωτογραφικής μηχανής. Εισάγετε το URL της φωτογραφικής μηχανής (« που ακολουθείται από τη διεύθυνση ΙΡ της μηχανής, όπως φαίνεται στο μενού δικτύου) στο πεδίο διεύθυνσης του παραθύρου του προγράμματος περιήγησης. 23

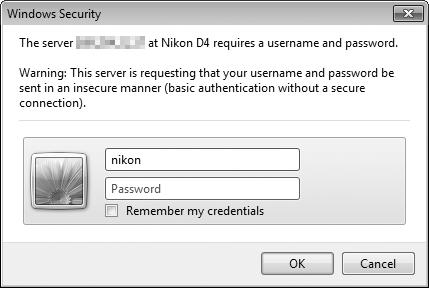

34 6 Συνδεθείτε. Εισάγετε το όνομα χρήστη σας και τον κωδικό πρόσβασης στον διάλογο σύνδεσης του προγράμματος περιήγησης δικτύου web (το όνομα χρήστη και ο κωδικός πρόσβασης ρυθμίζονται με τη χρήση Network settings (Ρυθμίσεις δικτύου) > Options (Επιλογές) > HTTP user settings (Ρυθμίσεις χρήστη HTTP) στο μενού δικτύων όπως περιγράφεται στη σελίδα 58, το προεπιλεγμένο όνομα χρήστη είναι «nikon» ενώ ο προεπιλεγμένος κωδικός πρόσβασης είναι κενός). 24

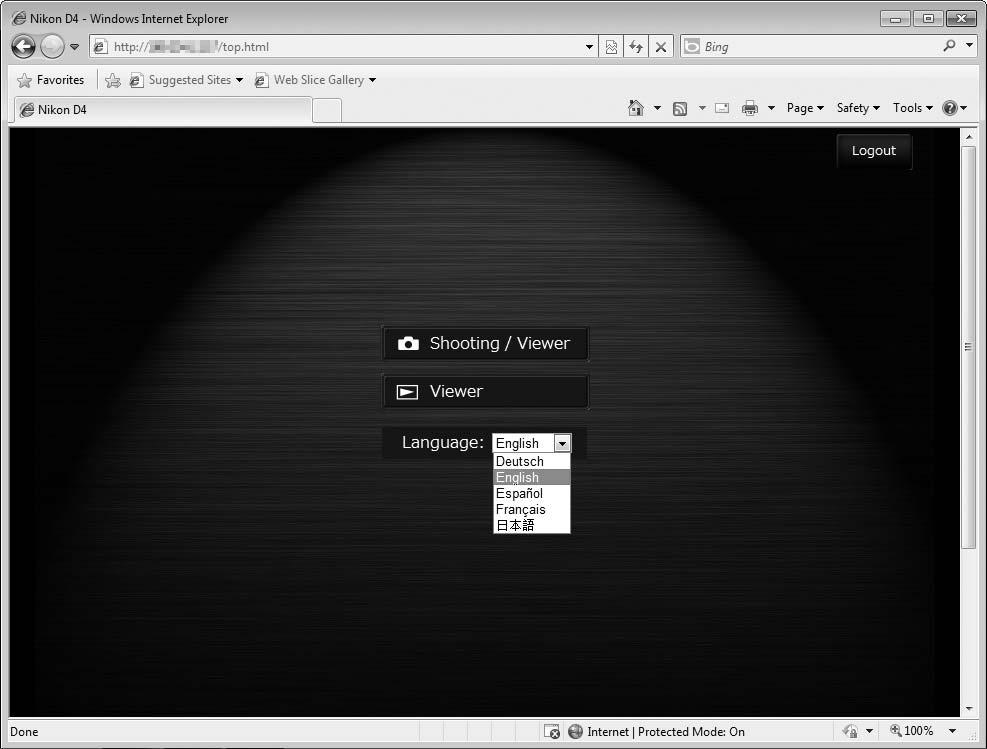

35 7 Διαλέξτε μία γλώσσα. Κάνετε κλικ στο Language (Γλώσσα) και διαλέξτε Αγγλικά, Γαλλικά, Γερμανικά, Ιαπωνικά, ή Ισπανικά. 8 Διαλέξτε μία επιλογή λειτουργίας. Διαλέξτε Shooting/Viewer (Λήψη/Θεατής) για να τραβήξετε φωτογραφίες (028, 32) και Shooting/Viewer (Λήψη/Θεατής) ή Viewer (Θεατής) για να προβάλετε υπάρχουσες φωτογραφίες (030, 33). Μπορούν να συνδεθούν μέχρι και πέντε χρήστες κάθε φορά χρησιμοποιώντας το Viewer (Θεατής), αλλά μόνο ένας χρήστης κάθε φορά μπορεί να συνδεθεί χρησιμοποιώντας το Shooting/Viewer (Λήψη/Θεατής) (Εάν κάποιος άλλος χρήστης έχει ήδη συνδεθεί χρησιμοποιώντας το Shooting/Viewer (Λήψη/Θεατής), δεν θα εμφανιστεί το Shooting/Viewer (Λήψη/Θεατής) και μόνο τέσσερις χρήστες θα μπορούν να συνδεθούν χρησιμοποιώντας το Viewer (Θεατής)). 25

36 A Κατάσταση Δικτύου Η κατάσταση δικτύου μπορεί να προβληθεί στην κορυφή του μενού δικτύου. Περιοχή κατάστασης: Η κατάσταση της σύνδεσης στον κεντρικό υπολογιστή. Το URL της φωτογραφικής μηχανής εμφανίζεται με πράσινο χρώμα όταν γίνει μία σύνδεση. Τα σφάλματα εμφανίζονται επίσης εδώ (084). Ισχύς σήματος: Ισχύς ασύρματου σήματος. Οι συνδέσεις Ethernet εμφανίζονται με d. 26

37 A Απαιτήσεις Συστήματος Εξυπηρετητή HTTP CPU OS Πρόγραμμα περιήγησης RAM Ελεύθερος χώρος στον σκληρό δίσκο Οθόνη Windows Intel Celeron, Pentium 4 ή Core series, 1,0 GHz ή ανώτερο Προεγκατεστημένες εκδόσεις των Windows 7 Home Basic/Home Premium/Professional/Enterprise/Ultimate (Service Pack 1), Windows Vista Home Basic/Home Premium/Business/Enterprise/ Ultimate (Service Pack 2), ή Windows XP Home Edition/Professional (Service Pack 3). Internet Explorer 8 Windows 7/Windows Vista: 1 GB ή μεγαλύτερη (συνιστάται 1,5 GB ή μεγαλύτερη) Windows XP: 512 ΜΒ ή μεγαλύτερη (συνιστάται 1 GB ή μεγαλύτερη) Κατ' ελάχιστο 500 MB διαθέσιμα στον δίσκο εκκίνησης (συνιστάται 1 GB ή περισσότερο) Ανάλυση: Συνιστάται pixel (XGA) ή περισσότερα, pixel (SXGA) ή περισσότερα Χρώμα: Χρώμα 24-bit (Αληθινό Χρώμα) ή μεγαλύτερο Mac OS CPU PowerPC G4 (1 GHz ή ανώτερο), G5, Intel Core ή Xeon series OS Mac OS X έκδοση Πρόγραμμα περιήγησης Safari 5.0 RAM 512 ΜΒ ή μεγαλύτερη (συνιστάται 2 GB ή μεγαλύτερη) Ελεύθερος χώρος στον σκληρό δίσκο Οθόνη Κατ' ελάχιστο 500 MB διαθέσιμα στον δίσκο εκκίνησης (συνιστάται 1 GB ή περισσότερο) Ανάλυση: Συνιστάται pixel (XGA) ή περισσότερα, pixel (SXGA) ή περισσότερα Χρώμα: Χρώμα 24-bit (εκατομμύρια χρώματα) ή περισσότερα OS ios 4 Πρόγραμμα περιήγησης Safari 4 ή 5 iphone 27

38 Προγράμματα Περιήγησης Δικτύου Web Υπολογιστή Η ενότητα αυτή περιγράφει τις ενδείξεις εξυπηρετητή http για προγράμματα περιήγησης στον ιστό του υπολογιστή (τα πλαίσια διαλόγου εμφανίζονται με την απεικόνιση όλων των κουμπιών για λόγους επεξήγησης). Κάνετε κλικ για να προσαρμόσετε τις ρυθμίσεις της φωτογραφικής μηχανής. Για περισσότερες πληροφορίες σχετικά με τις ενδείξεις για το iphone, ανατρέξτε στη σελίδα 32. Το Παράθυρο Λήψης Μπορείτε να έχετε πρόσβαση στα παρακάτω πλήκτρα ελέγχου επιλέγοντας Shooting/Viewer (Λήψη/Θεατής) στην αρχική σελίδα του εξυπηρετητή ή κάνοντας κλικ στο κουμπί λήψης στο παράθυρο σκοπεύτρου. Κουμπί αρχικής σελίδας (025) Κουμπί Προβολής (0 30) Κουμπί λήψης Κουμπί αποσύνδεσης Σκόπευτρο Πίνακας ένδειξης (029) Λειτουργία έκθεσης Ρυθμίσεις φωτογραφικής μηχανής (0 29) Ανάλυση (ζωντανή προβολή) Κουμπί δοκιμής (0 29) Κουμπιά zoom Κουμπί κλείστρου (029) Κουμπιά εστίασης Κουμπί ζωντανής προβολής Κουμπί ακίνητης φωτογράφισης/ταινίας A Ζωντανή Προβολή Video Οι πληροφορίες στα δεξιά εμφανίζονται στην περιοχή ρυθμίσεων της μηχανής (029) στη ζωντανή προβολή video. A Κουμπιά Εστίασης Το μέγεθος της ρύθμισης εστίασης αυξάνεται με την απόσταση του κουμπιού από το κέντρο της ένδειξης. Μικρή 28 Μεγάλη

39 Πίνακας ένδειξης Ρυθμίσεις φωτογραφικής μηχανής Κουμπί κλείστρου Κουμπί δοκιμής Περιέχει τον δείκτη έκθεσης και δείχνει το επίπεδο μπαταρίας και τον αριθμό των εκθέσεων που απομένουν. Δείχνει την ταχύτητα κλείστρου, το διάφραγμα, την αντιστάθμιση έκθεσης, την ευαισθησία ISO, την ισορροπία λευκού, τη μέτρηση, τη λειτουργία επιλογής περιοχής AF, την περιοχή εικόνας με λειτουργία εστίασης (μόνο για φωτογράφιση ζωντανής προβολής), την ευαισθησία μικροφώνου (μόνο για ζωντανή προβολή video), και είτε την ποιότητα εικόνας φωτογραφίας και το μέγεθος ή την ποιότητα video και το μέγεθος καρέ/ταχύτητα καρέ. Για πληροφορίες ανατρέξτε στο εγχειρίδιο οδηγιών της φωτογραφικής μηχανής. Οι ρυθμίσεις μπορούν να προσαρμοστούν κάνοντας κλικ στα εικονίδια στον πίνακα ρυθμίσεων της φωτογραφικής μηχανής. Τραβήξτε μία φωτογραφία ή ξεκινήστε και τερματίστε εγγραφή video. Για να εστιάσετε, κάνετε κλικ στο επιθυμητό θέμα στην περιοχή σκοπεύτρου. Τραβήξτε μία δοκιμαστική φωτογραφία και εμφανίστε την στο σκόπευτρο χωρίς να την καταγράψετε στην κάρτα μήμης της μηχανής. Δεν διατίθεται σε ζωντανή προβολή video. 29

40 Το Παράθυρο Σκοπεύτρου Μπορείτε να έχετε πρόσβαση στα παράθυρο θεατή επιλέγοντας Viewer (Θεατής) στην αρχική σελίδα του εξυπηρετητή ή κάνοντας κλικ στο κουμπί προβολής στο παράθυρο λήψης. Το παράθυρο θεατή για τα προγράμματα περιήγησης δικτύου web της φωτογραφικής μηχανής προσφέρει επιλογή προβολών εικονιδίων, ταινίας-ταινίας (031) και πλήρους κάδρου (031). Προβολή Εικονιδίων Προβάλετε πολλαπλές μικρές («εικονίδιο») εικόνες ανά σελίδα. Τα πλήκτρα ελέγχου στην κορυφή του παραθύρου πορούν να χρησιμοποιηθούν για πλοήγηση. Πλήκτρα ελέγχου πλοήγησης Εικονίδια (κάνετε κλικ για να προβάλετε φωτογραφίες πλήρους κάδρου). Τα video δηλώνονται με 1. Τα φωνητικά υπομνήματα παρουσιάζονται ως ξεχωριστά αρχεία. A Πλήκτρα Ελέγχου Πλοήγησης Προβολή της πιο πρόσφατης φωτογραφίας στον φάκελο Αριθμός σελίδας 30 Εικονίδια ανά σελίδα Πλήκτρα ελέγχου σελίδων Επιλογή φακέλου Προβολή πλήρους κάδρου (0 31) Προβολή ταινία-ταινία (0 31) Προβολή εικονιδίων (0 30)

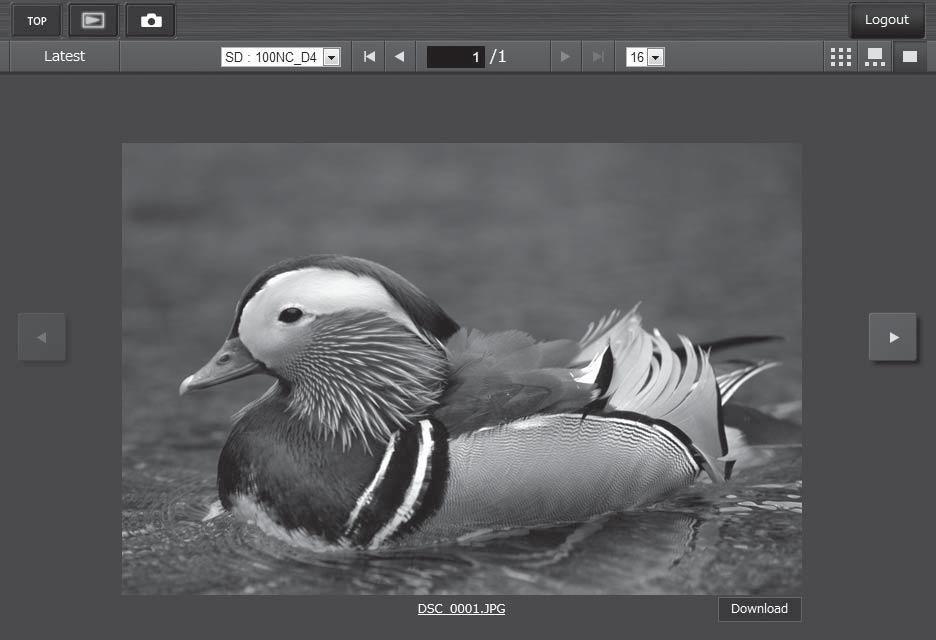

41 Προβολή Ταινία-Ταινία Διαλέξτε τη φωτογραφία που εμφανίζεται από τα εικονίδια στο κάτω μέρος του παραθύρου. Τρέχουσα φωτογραφία (κάνετε κλικ στο 4 ή στο 2 για να προβάλετε επιπλέον φωτογραφίες) Αντιγραφή τρέχουσας φωτογραφίας σε υπολογιστή Εικονίδια (κάνετε κλικ για επιλογή) Προβολή Πλήρους Κάδρου Προβάλετε φωτογραφίες σε πλήρες κάδρο. Τρέχουσα φωτογραφία (κάνετε κλικ στο 4 ή στο 2 για να προβάλετε επιπλέον φωτογραφίες) Αντιγραφή τρέχουσας φωτογραφίας σε υπολογιστή 31

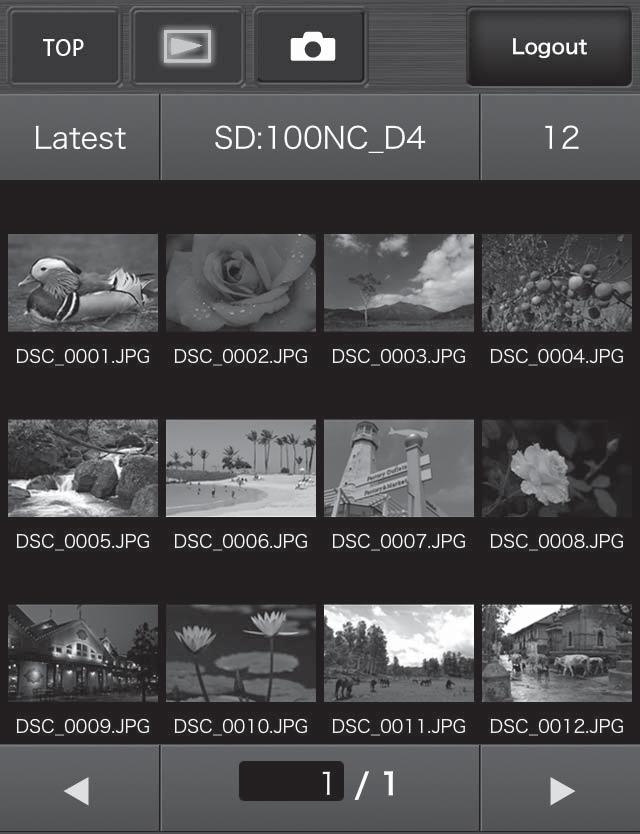

42 Προγράμματα Περιήγησης Δικτύου Web iphone Η ενότητα αυτή περιγράφει τις ενδείξεις εξυπηρετητή http για προγράμματα περιήγησης στον ιστό του iphone (τα πλίσια διαλόγου εμφανίζονται με την απεικόνιση όλων των κουμπιών για λόγους επεξήγησης). Πατήστε απαλά για να προσαρμόσετε τις ρυθμίσεις της φωτογραφικής μηχανής. Για πληροφορίες σχετικά με τις οθόνες υπολογιστή, ανατρέξτε στη σελίδα 28. Το Παράθυρο Λήψης Μπορείτε να έχετε πρόσβαση στα παρακάτω πλήκτρα ελέγχου επιλέγοντας Shooting/Viewer (Λήψη/Θεατής) στην αρχική σελίδα του εξυπηρετητή ή κάνοντας κλικ στο κουμπί λήψης στο παράθυρο σκοπεύτρου. Κουμπί αρχικής σελίδας (0 25) Κουμπί προβολής (0 33) Κουμπί λήψης Κουμπί αποσύνδεσης Σκόπευτρο (πατήστε για να εστιάσετε στο επιλεγμένο θέμα) Κουμπιά zoom Πίνακας ένδειξης (0 29) Λειτουργία έκθεσης Ρυθμίσεις φωτογραφικής μηχανής (029) Κουμπί κλείστρου (0 29) A Κουμπί ζωντανής προβολής Πατήστε για να διαλέξετε από απενεργοποίηση ζωντανής προβολής, ζωντανή προβολή φωτογραφίας και ζωντανή προβολή video. A Ζωντανή Προβολή Video Οι πληροφορίες στα δεξιά εμφανίζονται στην περιοχή ρυθμίσεων της μηχανής (029) στη ζωντανή προβολή video. 32

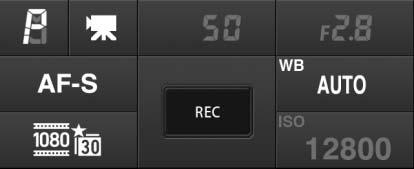

43 Το Παράθυρο Σκοπεύτρου Μπορείτε να έχετε πρόσβαση στο παράθυρο θεατή επιλέγοντας Viewer (Θεατής) στην αρχική σελίδα του εξυπηρετητή ή πατώντας απαλά το κουμπί προβολής στο παράθυρο λήψης. Το παράθυρο θεατή για τα προγράμματα περιήγησης δικτύου iphone προσφέρει επιλογή προβολών εικονιδίων και πλήρους κάδρου (034). Προβολή Εικονιδίων Προβάλετε πολλαπλές μικρές («εικονίδιο») εικόνες ανά σελίδα. Τα πλήκτρα ελέγχου στην κορυφή και στο κάτω μέρος της περιοχής εικονιδίων μπορούν να χρησιμοποιηθούν για πλοήγηση. Επιλογή φακέλου Προβολή των πιο πρόσφατων φωτογραφιών στον φάκελο Εικονίδια ανά σελίδα Προηγούμενη σελίδα Εικονίδια (πατήστε για να προβάλετε φωτογραφίες πλήρους κάδρου). Τα video δηλώνονται με 1. Τα φωνητικά υπομνήματα παρουσιάζονται ως ξεχωριστά αρχεία. Επόμενη σελίδα Αριθμός σελίδας 33

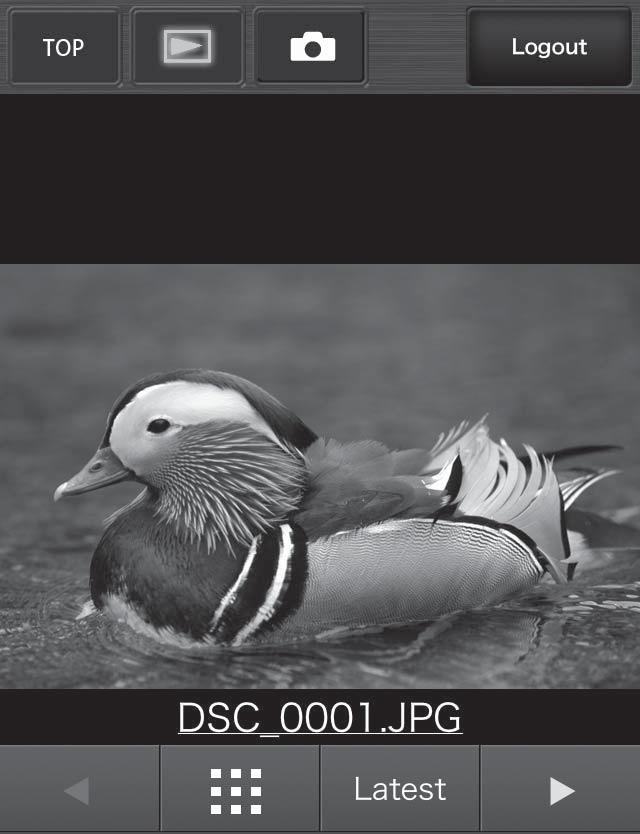

44 Προβολή Πλήρους Κάδρου Προβάλετε φωτογραφίες σε πλήρες κάδρο. Πλήκτρα ελέγχου πλοήγησης Τρέχουσα φωτογραφία (πατήστε για να επιστρέψετε σε προβολή εικονιδίων) Προβολή της προηγούμενης εικόνας Προβολή εικονιδίων Προβολή της πιο πρόσφατης φωτογραφίας στον φάκελο Προβολή της επόμενης εικόνας 34

45 FTP Συνδέσεις Ethernet Ακολουθήστε τα παρακάτω βήματα, για να συνδεθείτε με έναν εξυπηρετητή ftp. Εξυπηρετητής FTP Βήμα 1: Συνδέστε ένα καλώδιο Ethernet (036) Βήμα 2: Επιλέξτε Ethernet (037) Βήμα 3: Εκτελέστε τον οδηγό σύνδεσης (037) Για πληροφορίες σχετικά με τη χρήση του WT-5 για να συνδεθείτε με ασύρματα δίκτυα, ανατρέξτε στο εγχειρίδιο του WT-5. Μεταφορά εικόνων (041) D Επιλογή Πηγής Ισχύος Για να αποφύγετε την απρόσμενη απενεργοποίηση της μηχανής κατά τις ρυθμίσεις εγκατάστασης ή τη μεταφορά δεδομένων, χρησιμοποιείστε μία πλήρως φορτισμένη μπαταρία ή έναν προαιρετικό μετασχηματιστή ρεύματος προορισμένο για χρήση με τη μηχανή σας. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο οδηγιών της φωτογραφικής μηχανής. D Ασύρματα Δίκτυα Για πληροφορίες σχετικά με τη χρήση του προαιρετικού ασύρματου πομπού WT-5 για να συνδεθείτε με εξυπηρετητές ftp σε ασύρματο δίκτυο, ανατρέξτε στο εγχειρίδιο οδηγιών του WT-5. A Εξυπηρετητές FTP Αυτός ο οδηγός προϋποθέτει ότι συνδέεστε με ήδη υπάρχοντα εξυπηρετητή ftp. Οι εξυπηρετητές μπορούν να διαμοφωθούν με τη χρήση των τυπικών υπηρεσιών ftp, όπως είναι οι IIS (Υπηρεσίες Πληροφοριών Διαδικτύου), διαθέσιμες με τα υποστηριζόμενα λειτουργικά συστήματα (061). Σύνδεση με υπολογιστές σε άλλα δίκτυα μέσω δρομολογητή, συνδέσεις Διαδικτύου ftp και εξυπηρετητές ftp με λογισμικό τρίτων δεν υποστηρίζονται. 35

46 Βήμα 1: Σύνδεση Καλωδίου Ethernet Μετά την εκκίνηση του εξυπηρετητή ftp, συνδέστε τη φωτογραφική μηχανή όπως περιγράφεται παρακάτω. Βήμα 1: Σύνδεση Καλωδίου Ethernet 1 Τοποθετήστε μία κάρτα μνήμης. Απενεργοποιήστε τη φωτογραφική μηχανή και εισάγετε μία κάρτα μνήμης (μην απενεργοποιήσετε τη φωτογραφική μηχανή ενώ μεταφέρονται δεδομένα στον υπολογιστή). Αυτό το βήμα μπορεί να παραλειφθεί στη λειτουργία ελέγχου της φωτογραφικής μηχανής. 2 Συνδέστε ένα καλώδιο Ethernet. Συνδέστε τη μηχανή με τον εξυπηρετητή ftp όπως φαίνεται παρακάτω. Μην ασκείτε δύναμη και μην τοποθετείτε τους ακροδέκτες υπό γωνία. 3 Ενεργοποιήστε τη φωτογραφική μηχανή. Διακόπτης τροφοδοσίας Περιστρέψτε τον διακόπτη τροφοδοσίας για να ενεργοποιήσετε τη φωτογραφική μηχανή. 36

47 Βήμα 2: Ενεργοποίηση του Ethernet Επιλέξτε το Ethernet ως συσκευή δικτύου που χρησιμοποιείται από τη φωτογραφική μηχανή. 1 Εμφανίστε τον κατάλογο υλικού. Στο μενού ρυθμίσεων, επιλέξτε Network (Δίκτυο), έπειτα επισημάνετε Choose hardware (Επιλογή υλικού) και πατήστε 2 για να προβάλλετε τον κατάλογο υλικού. 2 Επιλέξτε Wired LAN (Ενσύρματο LAN). Επισημάνετε Wired LAN (Ενσύρματο LAN) και πατήστε J για να επιλέξετε την τονισμένη επιλογή και να επιστρέψετε στο μενού δικτύου. Βήμα 2: Ενεργοποίηση του Ethernet Βήμα 3: Ο Οδηγός Σύνδεσης Ακολουθήστε τις οδηγίες στην οθόνη για να δημιουργήσετε προφίλ δικτύου. 1 Εμφανίστε προφίλ δικτύου. Στο μενού ρυθμίσεων, επισημάνετε Network settings (Ρυθμίσεις δικτύου) και πατήστε 2 για να προβάλλετε τη λίστα των προφίλ και άλλες ρυθμίσεις δικτύου. 2 Επιλέξτε Create profile (Δημιουργία προφίλ). Επισημάνετε το Create profile (Δημιουργία προφίλ) και πατήστε το 2. Σημειώστε ότι αν η λίστα ήδη περιέχει εννέα προφίλ, θα χρειαστεί να διαγράψετε ένα ήδη υπάρχον προφίλ χρησιμοποιώντας το κουμπί O (Q) πριν συνεχίσετε. 37

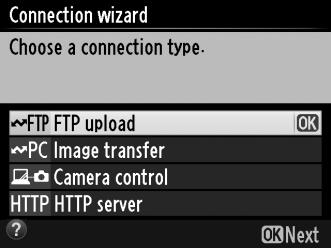

48 Βήμα 3: Ο Οδηγός Σύνδεσης 3 Εκκινήστε τον οδηγό σύνδεσης. Επισημάνετε το Connection wizard (Οδηγός σύνδεσης) και πατήστε το 2 για να ξεκινήσει ο οδηγός σύνδεσης. 4 Διαλέξτε τύπο σύνδεσης. Επισημάνετε το FTP upload (Ανάρτηση FTP) και πατήστε το 2. 5 Ονομάστε το νέο προφίλ δικτύου. Εισάγετε το όνομα που θα εμφανίζεται στη λίστα των προφίλ και πατήστε το J (011, για να χρησιμοποιήσετε το προεπιλεγμένο όνομα, πατήστε το J χωρίς να κάνετε καμία αλλαγή). Τα ονόματα προφίλ μπορούν να περιέχουν έως και 16 χαρακτήρες. 6 Αποκτήστε ή επιλέξτε μία διεύθυνση IP. Επισημάνετε μία από τις παρακάτω επιλογές και πατήστε το 2. Obtain automatically (Αυτόματη απόκτηση): Επιλέξτε αυτή την επιλογή αν το δίκτυο είναι έτσι διαμορφωμένο ώστε να παρέχει τη διεύθυνση ΙΡ αυτόματα. Enter manually (Μη αυτόματη εισαγωγή): Όταν σας ζητηθεί, εισάγετε μία διεύθυνση ΙΡ και μία μάσκα υποδικτύου πατώντας 4 και 2 για να επισημάνετε τμήματα και 1 και 3 για να αλλάξετε. Πατήστε το J για να συνεχίσετε όταν ολοκληρωθεί η εισαγωγή. 38

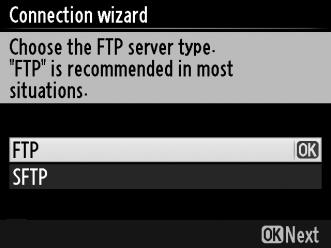

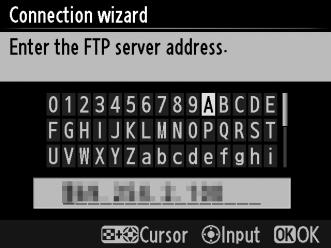

49 7 Διαλέξτε τον τύπο σύνδεσης. Επισημάνετε το FTP ή το SFTP (ασφαλές ftp) και πατήστε το 2. 8 Εισάγετε τη διεύθυνση ΙΡ. Εισάγετε το URL του εξυπηρετητή ή τη διεύθυνση IP (011) και πατήστε το J για να συνδεθείτε. Βήμα 3: Ο Οδηγός Σύνδεσης 9 Συνδεθείτε. Επισημάνετε μία από τις παρακάτω επιλογές και πατήστε το J. Anonymous login (Ανώνυμη σύνδεση): Επιλέξτε αυτή την επιλογή αν ο εξυπηρετητής δεν απαιτεί ταυτότητα χρήστη ή κωδικό πρόσβασης. Enter user ID (Εισαγωγή ταυτότητας χρήστη): Εισάγετε μία ταυτότητα χρήστη και κωδικό πρόσβασης όταν σας ζητηθούν και πατήστε το J. A Ρυθμίσεις Τοίχου Προστασίας Οι θύρες 21 και έως χρησιμοποιούνται για ftp, οι θύρες 22 και έως για sftp. Η μεταφορά αρχείων μπορεί να αποκλειστεί εάν ο τοίχος προστασίας του εξυπηρετητή δεν έχει ρυθμιστεί έτσι ώστε να επιτρέπει την πρόσβαση σε αυτές τις θύρες. 39

50 Βήμα 3: Ο Οδηγός Σύνδεσης 10 Διαλέξτε έναν φάκελο προορισμού. Επισημάνετε μία από τις παρακάτω επιλογές και πατήστε το J. Home folder (Αρχικός φάκελος): Επιλέξτε αυτό για να αναρτήσετε φωτογραφίες στον αρχικό φάκελο του εξυπηρετητή. Enter folder name (Εισαγωγή ονόματος φακέλου): Επιλέξτε αυτή την επιλογή για να αναρτήσετε φωτογραφίες σε άλλο φάκελο (ο φάκελος πρέπει να υπάρχει ήδη στον εξυπηρετητή). Εισάγετε ένα όνομα φακέλου και μία διαδρομή όταν σας ζητηθούν και πατήστε το J. 11 Έξοδος από τον οδηγό. Επισημάνετε μία από τις παρακάτω επιλογές και πατήστε το J. Connect and exit wizard (Σύνδεση και έξοδος από τον οδηγό): Αποθηκεύστε το νέο προφίλ δικτύου και συνδεθείτε με τον εξυπηρετητή. Exit wizard (Έξοδος από τον οδηγό): Αποθηκεύστε το νέο προφίλ δικτύου και πραγματοποιήστε έξοδο. Προχωρήστε στο «FTP Upload (Ανάρτηση FTP)» (041). 40

51 Ανάρτηση FTP Μπορούν να αναρτηθούν φωτογραφίες και video από κάρτες μνήμης φωτογραφικής μηχανής σε εξυπηρετητή ftp όπως περιγράφεται παρακάτω, ή μπορούν να αναρτηθούν φωτογραφίες όπως τραβήχτηκαν. Για περισσότερες πληροφορίες σχετικά με τη ρύθμιση ενός εξυπηρετητή ftp, ανατρέξτε στη σελίδα Εμφανίστε προφίλ δικτύου. Στο μενού ρυθμίσεων, επιλέξτε το Network (Δίκτυο) > Network settings (Ρυθμίσεις δικτύου) για να εμφανίσετε τη λίστα των προφίλ. Τα προφίλ εξυπηρετητή FTP δηλώνονται με ένα εικονίδιο N. Επισημάνετε ένα προφίλ και πατήστε το 2 για να επιλέξετε το τονισμένο προφίλ και να επιστρέψετε στο μενού δικτύου. 2 Επιλέξτε Network connection (Σύνδεση δικτύου). Επισημάνετε το Network connection (Σύνδεση δικτύου) και πατήστε το 2. 3 Επιλέξτε Enable (Ενεργό). Επισημάνετε Enable (Ενεργό) και πατήστε το 2 για να συνδεθείτε στο δίκτυο και να επιστρέψετε στο μενού δικτύου. Το όνομα του προφίλ θα εμφανιστεί με πράσινο χρώμα όταν γίνει μία σύνδεση. 41

52 4 Προβάλετε φωτογραφίες. Πατήστε το κουμπί K για να προβάλλετε φωτογραφίες. Εμφανίστε την πρώτη φωτογραφία για να αποσταλεί σε πλήρες κάδρο ή επισημάνετέ τη στη λίστα εικονιδίων. 5 Αναρτήστε φωτογραφίες. Πατήστε το J και το κέντρο του πολυεπιλογέα. Θα εμφανιστεί ένα λευκό εικονίδιο μεταφοράς στη φωτογραφία και η ανάρτηση θα ξεκινήσει αυτόματα. Το εικονίδιο μεταφοράς θα γίνει πράσινο κατά την ανάρτηση, και θα γίνει μπλε όταν ολοκληρωθεί η ανάρτηση. Οι επιπλέον φωτογραφίες θα αναρτηθούν με την επιλεγμένη σειρά. Για να αναρτήσετε μία φωτογραφία που έχει ήδη αναρτηθεί μία φορά, πατήστε το J και μία φορά το κέντρο του πολυ-επιλογέα για να αφαιρέσετε το μπλε εικονίδιο μεταφοράς, κι έπειτα πατήστε το J και ξανά το κέντρο του πολυ-επιλογέα για να επισημάνετε την εικόνα με λευκό εικονίδιο μεταφοράς. 42

53 Ανάρτηση Νέων Φωτογραφιών όπως Τραβήχτηκαν Για να αναρτήσετε νέες φωτογραφίες όπως τραβήχτηκαν, επιλέξτε On (Ενεργοποίηση) για Network (Δίκτυο) > Options (Επιλογές) > Auto send (Αυτόματη αποστολή) στο μενού ρυθμίσεων (057). Διακοπή Μετάδοσης/Αφαίρεση Σήμανσης Μεταφοράς Για να ακυρώσετε μετάδοση εικόνων μαρκαρισμένων με λευκά ή πράσινα εικονίδια μεταφοράς, επιλέξτε τις εικόνες κατά την αναπαραγωγή και πατήστε το J και το κέντρο του πολυ-επιλογέα. Το εικονίδιο μεταφοράς θα αφαιρεθεί. Οποιαδήποτε από τις παρακάτω ενέργειες επίσης θα διακόψουν τη μετάδοση: Απενεργοποίηση της φωτογραφικής μηχανής (η σήμανση μεταφοράς αποθηκεύεται και η μεταφορά θα επαναληφθεί όταν ενεργοποιηθεί ξανά η φωτογραφική μηχανή) Επιλέγοντας Yes (Ναι) στο Network (Δίκτυο) > Options (Επιλογές) > Deselect all? (Απο-επιλογή όλων;) (058, αυτή η επιλογή αφαιρεί την σήμανση μεταφοράς από όλες τις εικόνες) D Κατά την Ανάρτηση Μην αφαιρείτε την κάρτα μνήμης και μην αποσυνδέετε το καλώδιο Ethernet κατά τη διαδικασία ανάρτησης. A Φωνητικά Υπομνήματα Τα φωνητικά υπομνήματα δεν είναι δυνατό να αναρτηθούν ξεχωριστά, αλλά θα συμπεριληφθούν όταν μεταδοθούν ο φωτογραφίες που συνδέονται με αυτά. A Απώλεια Σήματος Η ασύρματη μετάδοση μέσω του WT-5 ενδέχεται να διακοπεί αν χαθεί το σήμα, αλλά μπορεί να επαναληφθεί απενεργοποιώντας και ενεργοποιώντας ξανά τη μηχανή. 43

54 Κατάσταση Μεταφοράς Κατά τη διάρκεια της αναπαραγωγής, η κατάσταση των επιλεγμένων εικόνων προς ανάρτηση εμφανίζεται ακολούθως: a: «Αποστολή» Εικόνες που έχουν επιλεγεί προς ανάρτηση επισημαίνονται με ένα λευκό εικονίδιο μεταφοράς. b: «Αποστολή σε εξέλιξη» Εμφανίζεται ένα πράσινο εικονίδιο μεταφοράς κατά τη διάρκεια της ανάρτησης. c: «Απεστάλη» Εικόνες που έχουν αναρτηθεί επιτυχώς επισημαίνονται με ένα μπλε εικονίδιο μεταφοράς. A Κατάσταση Δικτύου Η κατάσταση δικτύου μπορεί να προβληθεί στην κορυφή του μενού δικτύου. e, f: Ο αριθμός εικόνων που παραμένουν και ο εκτιμώμενος χρόνος που απαιτείται για την αποστολή τους. Περιοχή κατάστασης: Η κατάσταση της σύνδεσης στον κεντρικό υπολογιστή. Το όνομα του προφίλ εμφανίζεται με πράσινο χρώμα όταν γίνει μία σύνδεση. Κατά τη μεταφορά των αρχείων, η ένδειξη δείχνει «Αποστολή τώρα» και ακολουθεί το όνομα του αρχείου που αποστέλλεται. Σφάλματα που προκύπτουν κατά τη διάρκεια της μεταφοράς εμφανίζονται επίσης εδώ (084). Ισχύς σήματος: Ισχύς ασύρματου σήματος. Οι συνδέσεις Ethernet εμφανίζονται με d. 44

55 Συγχρονισμένη απελευθέρωση Η συγχρονισμένη απελευθέρωση ομαδοποιεί μία κεντρική φωτογραφική μηχανή D4 μαζί με μέχρι και δέκα απομακρυσμένες μηχανές και συγχρονίζει τα κλείστρα στις απομακρυσμένες μηχανές D4 με την απελευθέρωση της κύριας μηχανής. Η κύρια και οι απομακρυσμένες μηχανές πρέπει να είναι εφοδιασμένες με προαιρετικούς ασύρματους πομπούς WT-5. Έχετε υπόψη ότι τα φωτόμετρα δεν απενεργοποιούνται αυτόματα όταν η μηχανή βρίσκεται στην επιλογή συγχρονισμένης απελευθέρωσης. 45

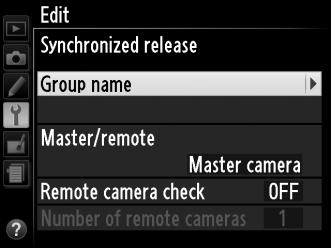

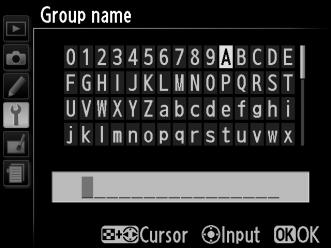

56 Επιλογές Συγχρονισμένης Απελευθέρωσης Οι παρακάτω επιλογές είναι διαθέσιμες για συγχρονισμένη απελευθέρωση: Group name (Όνομα ομάδας), Master/remote (Κύρια/ απομακρυσμένη), Remote camera check (Έλεγχος απομακρυσμένης μηχανής), και Number of remote cameras (Αριθμός απομακρυσμένων μηχανών). Για να προβάλετε τις ρυθμίσεις συγχρονισμένης απελευθέρωσης, επιλέξτε Network (Δίκτυο) > Network settings (Ρυθμίσεις δικτύου) στο μενού ρυθμίσεων, επισημάνετε το Synchronized release (Συγχρονισμένη απελευθέρωση), και πατήστε το W. Κύρια Φωτογραφική Μηχανή Διαμορφώστε την κύρια φωτογραφική μηχανή ακολούθως: Group Name (Όνομα Ομάδας) Εισάγετε όνομα ομάδας μέχρι και 16 χαρακτήρων (011). Η κύρια και οι απομακρυσμένες μηχανές πρέπει να είναι όλες στην ίδια ομάδα. Master/Remote (Κύρια/Απομακρυσμένη) Επιλέξτε Master camera (Κύρια φωτογραφική μηχανή) για να καθορίσετε την τρέχουσα μηχανή ως κύρια φωτογραφική μηχανή. Κάθε ομάδα μπορεί να έχει μία μόνο κύρια μηχανή. Πατώντας το κουμπί λήψης στην κύρια απελευθερώνονται τα κλείστρα των απομακρυσμένων μηχανών. 46

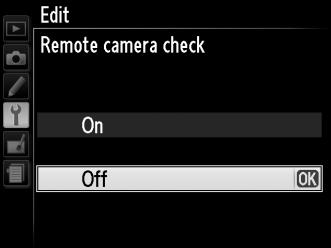

57 Remote Camera Check (Έλεγχος Απομακρυσμένης Φωτογραφικής Μηχανής) Επιλέξτε On (Ενεργοποίηση) για να ελέγξετε αν είναι έτοιμες οι απομακρυσμένες μηχανές. Το LED στο WT-5 θα αστράψει για προειδοποίηση αν ο αριθμός των μηχανών που απαντούν ως «έτοιμη» είναι μικρότερος από αυτόν που επιλέχθηκε για το Number of remote cameras (Αριθμός απομακρυσμένων μηχανών). LED (Φωτοδίοδος) Number of Remote Cameras (Αριθμός Απομακρυσμένων Φωτογραφικών Μηχανών) Εισάγετε τον αριθμό (1 10) των απομακρυσμένων μηχανών στην ομάδα. Αυτή η επιλογή είναι διαθέσιμη μόνο αν είναι επιλεγμένο το On (Ενεργοποίηση) για το Remote camera check (Έλεγχος απομακρυσμένης μηχανής). Απομακρυσμένες Φωτογραφικές Μηχανές Διαμορφώστε τις απομακρυσμένες φωτογραφικές μηχανές ακολούθως: Group Name (Όνομα Ομάδας) Εισάγετε όνομα ομάδας μέχρι και 16 χαρακτήρων (011). Η κύρια και οι απομακρυσμένες μηχανές πρέπει να είναι όλες στην ίδια ομάδα. Master/Remote (Κύρια/Απομακρυσμένη) Επιλέξτε Remote camera (Απομακρυσμένη φωτογραφική μηχανή) για να καθορίσετε την τρέχουσα μηχανή ως απομακρυσμένη φωτογραφική μηχανή. Τα κλείστρα στις απομακρυσμένες φωτογραφικές μηχανές θα απελευθερωθούν μόλις πατηθεί το κουμπί λήψης στη μηχανή που έχει επιλεγεί ως Master camera (Κύρια φωτογραφική μηχανή). 47

58 Λήψη Φωτογραφιών 1 Εμφανίστε τις ρυθμίσεις δικτύου. Στο μενού ρυθμίσεων, επιλέξτε Network (Δίκτυο) > Network settings (Ρυθμίσεις δικτύου). 2 Επιλέξτε Synchronized Release (Συγχρονισμένη Απελευθέρωση). Επισημάνετε Synchronized release (Συγχρονισμένη απελευθέρωση), πατήστε W, και προσαρμόστε τις ρυθμίσεις για την κύρια και τις απομακρυσμένες φωτογραφικές μηχανές όπως περιγράφεται στις σελίδες 46 και 47. Πατήστε το 2 για να επιλέξετε συγχρονισμένη απελευθέρωση και να επιστρέψετε στο μενού δικτύου. 3 Επιλέξτε Network connection (Σύνδεση δικτύου). Επισημάνετε το Network connection (Σύνδεση δικτύου) και πατήστε το 2. 4 Επιλέξτε Enable (Ενεργό). Επισημάνετε Enable (Ενεργό) και πατήστε το 2 για να συνδεθείτε στο δίκτυο και να επιστρέψετε στο μενού δικτύου. 48

59 5 Τραβήξτε φωτογραφίες. Πατώντας το κουμπί λήψης στην κύρια μηχανή απελευθερώνονται τα κλείστρα στις απομακρυσμένες μηχανές. A Έλεγχος Απομακρυσμένης Φωτογραφικής Μηχανής Αν είναι ενεργοποιημένος ο έλεγχος απομακρυσμένης μηχανής (047), θα εμφανιστούν προειδοποιήσεις αν κάποια από τις απομακρυσμένες μηχανές δεν είναι έτοιμη. 49

60 50

61 Οδηγός Mενού Αυτή η ενότητα περιγράφει τα στοιχεία στο μενού Network (Δίκτυο). Choose Hardware (Επιλέξτε Υλικό) B μενού ρυθμίσεων Δίκτυο Επιλέξτε το υλικό που χρησιμοποιείται για να συνδεθείτε στο δίκτυο: Ethernet, WT-5, ή WT-4 (02). Network Connection (Σύνδεση Δικτύου) B μενού ρυθμίσεων Δίκτυο Επιλέξτε Enable (Ενεργό) για να ενεργοποιήσετε τη σύνδεση δικτύου. Έχετε υπόψη ότι αυτό αυξάνει την κατανάλωση μπαταρίας. Συνιστάται το Disable (Ανενεργό) όταν δεν χρησιμοποιείται το δίκτυο. 51

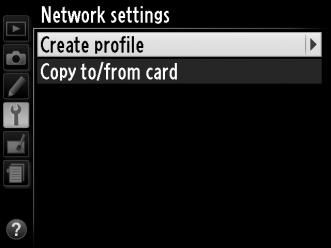

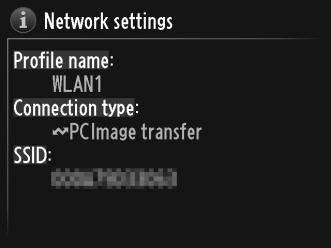

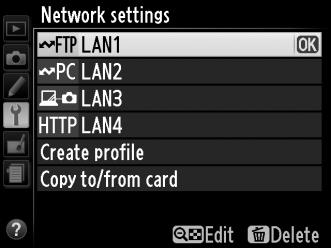

62 Network Settings (Ρυθμίσεις Δικτύου) B μενού ρυθμίσεων Δίκτυο Επισημάνετε Network settings (Ρυθμίσεις δικτύου) και πατήστε 2 για να προβάλετε τη λίστα προφίλ δικτύου, όπου μπορείτε να δημιουργήσετε νέα προφίλ ή να επιλέξετε ένα προϋπάρχον προφίλ. ΗΛίστα των Προφίλ Η φωτογραφική μηχανή μπορεί να αποθηκεύσει μέχρι και εννέα προφίλ δικτύου. Επισημάνετε ένα προφίλ και πατήστε το 2 για να συνδεθείτε με τον τονισμένο κεντρικό υπολογιστή ή τον εξυπηρετητή ftp ή πιέστε το O (Q) για να διαγράψετε το τονισμένο προφίλ (053). Για να προβάλετε πληροφορίες για το τονισμένο προφίλ, πατήστε το L (Z/Q). Όνομα προφίλ (011, 38, 54) SSID (μόνο WT-5) Τύπος σύνδεσης (011) Για να επεξεργαστείτε το τονισμένο προφίλ, πατήστε το W (054). 52

63 Create Profile (Δημιουργία Προφίλ) Επιλέξτε το Connection wizard (Οδηγός σύνδεσης) για να δημιουργήσετε προφίλ δικτύου με τη βοήθεια οδηγού (010, 37), Configure manually (Διαμόρφωση χειροκίνητα) για να εισάγετε ρυθμίσεις εξυπηρετητή ftp και http χειροκίνητα (082). Copy to/from Card (Αντιγραφή σε/από Κάρτα) Αυτή η επιλογή είναι διαθέσιμη μόνο με συνδέσεις εξυπηρετητή ftp και http. Επιλέξτε Copy profile from card (Αντιγραφή προφίλ από κάρτα) για να αντιγράψετε προφίλ από την κάρτα μνήμης στη λίστα των προφίλ. Επιλέγοντας Copy profile to card (Αντιγραφή προφίλ από κάρτα) εμφανίζεται η λίστα των προφίλ της φωτογραφικής μηχανής. Επισημάνετε ένα προφίλ και πατήστε το J για να αντιγράψετε το προφίλ (εκτός από το κλειδί κρυπτογράφησης και τον κωδικό πρόσβασης ftp) στην κάρτα (προφίλ με προστασία κωδικού πρόσβασης δεν είναι δυνατό να αντιγραφούν 054). Αν έχουν εισαχθεί δύο κάρτες μνήμης στη φωτογραφική μηχανή, η κάρτα στην κύρια υποδοχή θα χρησιμοποιηθεί και για τις δύο λειτουργίες «αντιγραφή από» και «αντιγραφή σε». Διαγραφή Προφίλ Δικτύου Πατήστε το O (Q) για να διαγράψετε το προφίλ που επισημαίνεται στη λίστα των προφίλ. Θα εμφανιστεί ένα παράθυρο διαλόγου επιβεβαίωσης. Επισημάνετε την επιλογή Yes (Ναι) και πατήστε J. 53

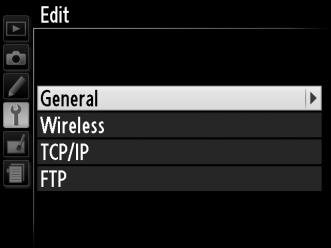

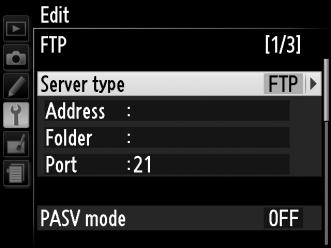

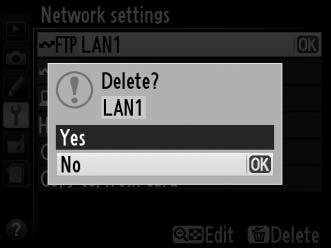

64 Επεξεργασία Προφίλ Δικτύου Για να επεξεργαστείτε το προφίλ που επισημαίνεται στη λίστα των προφίλ, πατήστε το W και διαλέξτε από τις ακόλουθες επιλογές: General (Γενικά) Wireless (Ασύρματο) Επεξεργαστείτε το όνομα προφίλ και τον κωδικό πρόσβασης (054). Επεξεργαστείτε ρυθμίσεις ασύρματου (μόνο ασύρματες συνδέσεις, 055). TCP/IP Επεξεργαστείτε ρυθμίσεις TCP/IP (056). FTP Επεξεργαστείτε ρυθμίσεις ftp (056). D Επεξεργασία Προφίλ Αν πατηθεί το κουμπί λήψης ενώ εμφανίζονται μενού, η οθόνη θα απενεργοποιηθεί και θα χαθούν οποιεσδήποτε αλλαγές στο τρέχον προφίλ. General (Γενικά) Επιλέξτε Profile name (Όνομα προφίλ) για να επεξεργαστείτε το όνομα προφίλ, Password protection (Προστασία με κωδικό πρόσβασης) για να εισάγετε έναν κωδικό πρόσβασης του προφίλ και να ενεργοποιήσετε ή να απενεργοποιήσετε την προστασία με κωδικό πρόσβασης. Η ενεργοποίηση της προστασίας με κωδικό πρόσβασης εμποδίζει τρίτους να δουν τις ρυθμίσεις δικτύου. 54

65 Wireless (Ασύρματο) Επεξεργαστείτε τις ακόλουθες ρυθμίσεις ασύρματου: SSID: Εισάγετε το όνομα (SSID) του δικτύου στο οποίο βρίσκεται ο κεντρικός υπολογιστής ή ο εξυπηρετητής ftp. Communication mode (Λειτουργία επικοινωνίας): Επιλέξτε Infrastructure για ασύρματη επικοινωνία μέσω σημείου πρόσβασης ασύρματου δικτύου και Ad hoc αν η φωτογραφική μηχανή είναι συνδεδεμένη απευθείας με εξυπηρετητή ftp ή με υπολογιστή. Channel (Κανάλι): Επιλέξτε ένα κανάλι (μόνο ad hoc, στη λειτουργία infrastructure το κανάλι θα επιλεχθεί αυτόματα). Authentication (Έλεγχος Πιστοποίησης): Ο έλεγχος πιστοποίησης που χρησιμοποιείται στο δίκτυο. Επιλέξτε από ανοικτό σύστημα, κοινόχρηστο κλειδί, WPA-PSK και WPA2-PSK (υποδομή) ή ανοικτό σύστημα και κοινόχρηστο κλειδί (επί τούτου). Encryption (Κρυπτογράφηση): Η κρυπτογράφηση που χρησιμοποιείται στο δίκτυο. Οι διαθέσιμες επιλογές εξαρτώνται από τον έλεγχο πιστοποίησης που χρησιμοποιείται: Open (Ανοικτό): Κανένα, 64- ή 128-bit WEP Shared (Κοινόχρηστο): 64- ή 128-bit WEP WPA-PSK: TKIP; AES WPA2-PSK: AES Encryption key (Κλειδί κρυπτογράφησης): Αν το δίκτυο χρησιμοποιεί κρυπτογράφηση, εισάγετε το κλειδί δικτύου. Ο αριθμός των χαρακτήρων που απαιτούνται εξαρτάται από τον τύπο κλειδιού που χρησιμοποιείται: WEP (64-bit) WEP (128-bit) TKIP, AES Αριθμός χαρακτήρων (ASCII) Αριθμός χαρακτήρων (hex) Key index (Δείκτης θέσης): Αν είναι επιλεγμένο το WEP64 ή το WEP128 στο Encryption (Κρυπτογράφηση), επιλέξτε δείκτη θέσης που να ταιριάζει με αυτόν που χρησιμοποιείται από το σημείο πρόσβασης ή τον κεντρικό υπολογιστή. Δεν απαιτείται δείκτης θέσης όταν είναι επιλεγμένο το No encryption (Δεν κρυπτογράφησης). 55

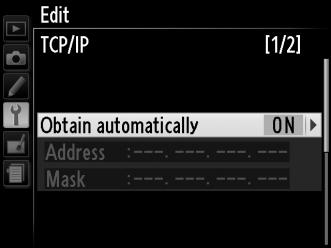

66 TCP/IP Αν το δίκτυο είναι διαμορφωμένο να παρέχει αυτόματα διευθύνσεις IP, επιλέξτε το Enable (Ενεργό) για το Obtain automatically (Απόκτηση αυτόματα). Διαφορετικά αφαιρέστε το σημάδι ελέγχου από αυτή την επιλογή και εισάγετε τις παρακάτω πληροφορίες: Address/Mask (Διεύθυνση/Μάσκα): Εισάγετε μία διεύθυνση IP και μία μάσκα υποδικτύου. Gateway (Πύλη): Αν το δίκτυο απαιτεί διεύθυνση πύλης, επιλέξτε το Enable (Ενεργό) και εισάγετε τη διεύθυνση που παρέχεται από τον διαχειριστή δικτύου. Domain Name Server (DNS-Ονοματοδοσία Εξυπηρετητή): Αν υφίσταται Ονοματοδοσία Εξυπηρετητή στο δίκτυο, επιλέξτε Enable (Ενεργό) και εισάγετε τη διεύθυνση που παρέχεται από τον διαχειριστή δικτύου. FTP Επεξεργαστείτε τις ακόλουθες ρυθμίσεις ftp: Server type (Τύπος εξυπηρετητή): Επιλέξτε ftp ή sftp και εισάγετε το URL ή τη διεύθυνση IP (απαιτείται), τον φάκελο προορισμού και τον αριθμό θύρας. PASV mode (Λειτουργία PASV): Επιλέξτε Enable (Ενεργό) για να ενεργοποιήσετε τη λειτουργία PASV. Anonymous login (Ανώνυμη σύνδεση): Επιλέξτε Enable (Ενεργό) για ανώνυμη σύνδεση ή επιλέξτε Disable (Ανενεργό) για να δώσετε User ID (Ταυτότητα χρήστη) και Password (Κωδικό πρόσβασης). Proxy Server (Διακομιστής μεσολάβησης): Αν απαιτείται διακομιστής μεσολάβησης για ftp, επιλέξτε Enable (Ενεργό) και εισάγετε τη διεύθυνση εξυπηρετητή και τον αριθμό θύρας για τον διακομιστή μεσολάβησης. 56

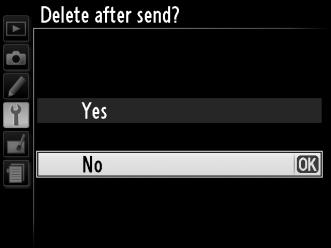

67 Options (Επιλογές) B μενού ρυθμίσεων Δίκτυο Επεξεργαστείτε τις ακόλουθες ρυθμίσεις. Auto Send (Αυτόματη Αποστολή) Αν είναι επιλεγμένο το On (Ενεργοποίηση) για συνδέσεις μεταφοράς εικόνας ή εξυπηρετητή ftp, οι φωτογραφίες θα αναρτηθούν αυτόματα στον εξυπηρετητή όπως τραβήχτηκαν (έχετε υπόψη, ωστόσο, ότι μπορούν να τραβηχτούν φωτογραφίες μόνο όταν έχει εισαχθεί κάρτα μνήμης στη μηχανή). Δεν είναι δυνατή η ανάρτηση video με τη χρήση αυτής της επιλογής. Μεταφέρετε video κατά τη διάκεια της αναπαραγωγής όπως περιγράφεται στις σελίδες 15 και 41. Delete After Send? (Διαγραφή Μετά την Αποστολή;) Επιλέξτε Yes (Ναι) για να διαγράψετε φωτογραφίες από την κάρτα μνήμης της φωτογραφικής μηχανής αυτόματα αφού ολοκληρωθεί η ανάρτηση (μόνο για συνδέσεις μεταφοράς εικόνας και εξυπηρετητή ftp, δεν επηρεάζονται αρχεία που επισημάνθηκαν για μεταφορά πριν γίνει αυτή η επιλογή). Χρησιμοποιείται διαδοχική αρίθμηση αρχείων ενώ πραγματοποιείται αυτή η επιλογή, ανεξάρτητα από το επιλεγμένο στοιχείο για την Προσαρμοσμένη Ρύθμιση d5 στα μενού της μηχανής. Η διαγραφή μπορεί να ανασταλεί κατά τη διάρκεια ορισμένων λειτουργιών της φωτογραφικής μηχανής. Send File As (Αποστολή Αρχείου Ως) Όταν μεταφέρετε εικόνες NEF+JPEG σε υπολογιστή ή εξυπηρετητή ftp (μόνο συνδέσεις μεταφοράς εικόνας και εξυπηρετητή ftp), επιλέξτε αν θα αναρτηθούν και αρχεία NEF (RAW) και αρχεία JPEG ή μόνο το αντίγραφο JPEG. Overwrite If Same Name (Αντικατάσταση σε περίπτωση Ίδιου Ονόματος) Επιλέξτε Yes (Ναι) για να αντικαταστήσετε αρχεία με διπλότυπα ονόματα κατά την αποστολή σε εξυπηρετητή ftp, No (Όχι) για να προσθέσετε αριθμούς στα ονόματα πρόσφατα φορτωμένων αρχείων για την αποφυγή αντικατάστασης προϋπαρχόντων αρχείων. 57

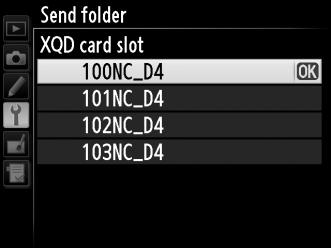

68 Protect If Marked for Upload (Προστασία Μαρκαρισμένου για Ανάρτηση) Επιλέξτε Yes (Ναι) για να προστατέψετε αυτόματα αρχεία που έχουν επισημανθεί προς ανάρτηση σε εξυπηρετητή ftp. Η προστασία αφαιρείται καθώς αναρτώνται τα αρχεία. Send Folder (Φάκελος Αποστολής) Επιλέξτε φάκελο προς ανάρτηση (μόνο συνδέσεις μεταφοράς εικόνας και εξυπηρετητή ftp). Θα αναρτηθούν όλες οι φωτογραφίες στον επιλεγμένο φάκελο (συμπεριλαμβανομένων κι εκείνων που έχουν επισημανθεί ως «απεσταλμένο), ξεκινώντας αμέσως. Δεν είναι δυνατή η ανάρτηση video με τη χρήση αυτής της επιλογής. Μεταφέρετε video κατά τη διάρκεια της αναπαραγωγής όπως περιγράφεται στις σελίδες 15 και 41. Deselect All? (Απο-επιλογή όλων;) Επιλέξτε Yes (Ναι) για να αφαιρέσετε την επισήμανση μεταφοράς από όλες τις επιλεγμένες εικόνες για ανάρτηση σε υπολογιστή ή εξυπηρετητή ftp (μόνο συνδέσεις μεταφοράς εικόνας και εξυπηρετητή ftp). Η ανάρτηση εικόνων με εικονίδιο «αποστολή σε εξέλιξη» θα τερματιστεί αμέσως. HTTP User Settings (Ρυθμίσεις Χρήστη HTTP) Εισάγετε όνομα χρήστη και κωδικό πρόσβασης για σύνδεση σε εξυπηρετητή http (μόνο συνδέσεις εξυπηρετητή http). MAC Address (Διεύθυνση MAC) Εμφανίστε τη διεύθυνση MAC του επιλεγμένου υλικού για το Choose hardware (Επιλογή υλικού) (051). Αυτή η επιλογή είναι διαθέσιμη μόνο όταν είναι επιλεγμένο το Enable (Ενεργό) για το Network connection (Σύνδεση δικτύου). 58

69 Παραρτήματα Δημιουργία Προφίλ σε Υπολογιστή Η Λειτουργία Ασύρματης Μετάδοσης (04) μπορεί να χρησιμοποιηθεί για τη δημιουργία προφίλ δικτύου. 1 Συνδέστε τη φωτογραφική μηχανή. Εκκινήστε τον υπολογιστή και συνδέστε τη φωτογραφική μηχανή με τη χρήση του παρεχόμενου καλωδίου USB όπως φίνεται παρακάτω. 2 Ενεργοποιήστε τη φωτογραφική μηχανή. Διακόπτης τροφοδοσίας Περιστρέψτε τον διακόπτη τροφοδοσίας για να ενεργοποιήσετε τη φωτογραφική μηχανή. 59

70 3 Εκκινήστε τη Λειτουργία Ασύρματης Μετάδοσης. Κάνετε διπλό κλικ στο εικονίδιο Λειτουργίας Ασύρματης Μετάδοσης στην επιφάνεια εργασίας (Windows) ή κάνετε κλικ στο εικονίδιο Λειτουργίας Ασύρματης Μετάδοσης στο Dock (Mac OS). 4 Δημιουργήστε ένα προφίλ. Ακολουθήστε τις οδηγίες στην οθόνη για να δημιουργήσετε προφίλ δικτύου. 60

71 Δημιουργία Εξυπηρετητή FTP Είναι δυνατή η ανάρτηση εικόνων σε εξυπηρετητές ftp που δημιουργήθηκαν με τη χρήση των τυπικών υπηρεσιών ftp που περιλαμβάνονται μαζί με τα Windows 7 (Ultimate/Business/Enterprise), Windows Vista (Ultimate/Business/Enterprise), Windows XP Professional, και Mac OS X. Σε Windows, απαιτούνται Υπηρεσίες Πληροφοριών Internet (IIS) για τη διαμόρφωση εξυπηρετητών ftp (διατίθενται οδηγίες εγκατάστασης από τη Microsoft). Βεβαιωθείτε ότι χρησιμοποιείτε μόνο χαρακτήρες που εμφανίζονται στην περιοχή πληκτρλογίου του διαλόγου εισαγωγής κειμένου της μηχανής (011) για ανάλογες ρυθμίσεις όπως ταυτότητα χρήστη, κωδικός πρόσβασης και ονόματα φακέλων. Οι παρακάτω ρυθμίσεις χρησιμοποιούνται παρακάτω για λόγους απεικόνισης: Διεύθυνση IP: Μάσκα Υποδικτύου: Θύρα εξυπηρετητή ftp: 21 Εξυπηρετητής ftp Windows Windows Vista Windows XP Mac OS X

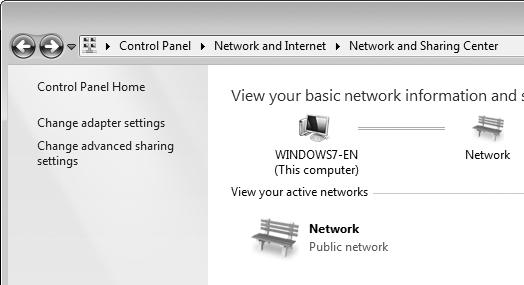

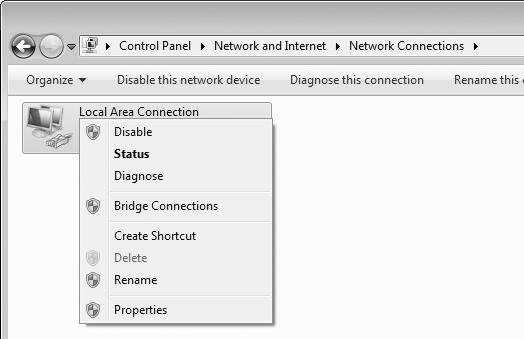

72 Windows 7 1 Πηγαίνετε στο Network and Sharing Center (Κέντρο Δικτύου και Κοινής Χρήσης). Κάνετε κλικ στα Start (Έναρξη) > Control Panel (Πίνακας Ελέγχου) > Network and Internet (Δίκτυο και Internet) > Network and Sharing Center (Κέντρο Δικτύου και Κοινής Χρήσης). 2 Εμφανίστε τη λίστα προσαρμογέων δικτύου. Κάνετε κλικ στο Change adapter settings (Αλλαγή ρυθμίσεων προσαρμογέα). 3 Ανοίξτε τον διάλογο ιδιοτήτων δικτύου. Αν συνδέεστε μέσω Ethernet, κάνετε δεξί κλικ στο Local Area Connection (Σύνδεση Τοπικής Περιοχής) και επιλέξτε Properties (Ιδιότητες). Αν η σύνδεση είναι μέσω προσαρμογέα ασύρματου LAN, επιλέξτε Properties (Ιδιότητες) στο μενού περιεχομένων για το Wireless Network Connection (Σύνδεση Ασύρματου Δικτύου). 62

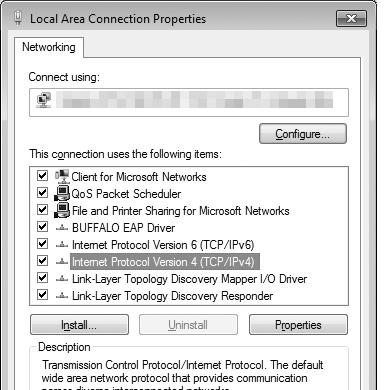

73 4 Εμφανίστε τις ρυθμίσεις TCP/IP. Επιλέξτε Internet Protocol Version 4 (TCP/IPv4- Έκδοση 4 Πρωτοκόλλου Διαδικτύου) και κάνετε κλικ στο Properties (Ιδιότητες). 5 Εισάγετε μία διεύθυνση IP και μία μάσκα υποδικτύου. Εισάγετε μία διεύθυνση IP και μία μάσκα υποδικτύου για τον εξυπηρετητή ftp και κάνετε κλικ στο OK. 63

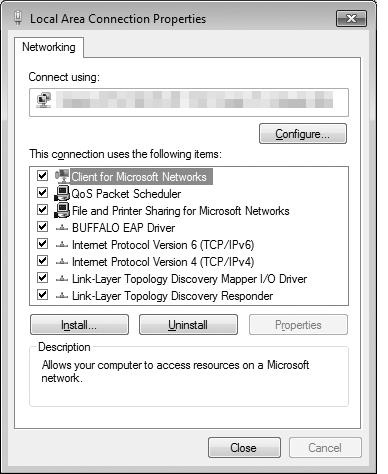

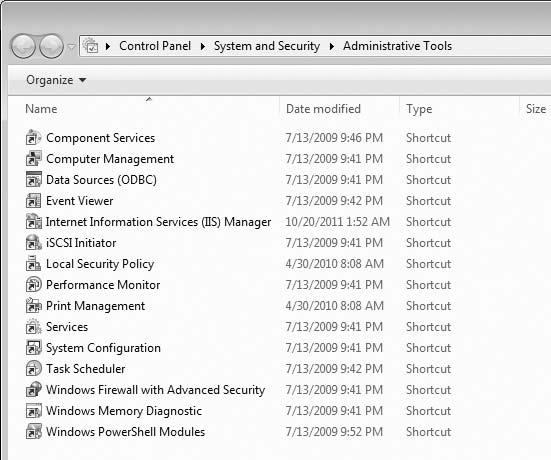

74 6 Κλείστε τον διάλογο ιδιοτήτων δικτύου. Κάντε κλικ στο Close (Κλείσιμο). 7 Ανοίξτε τα Εργαλεια Διαχείρισης. Κάνετε κλικ στο Start (Εκκίνηση) > Control Panel (Πίνακας Ελέγχου) > System and Security (Σύστημα και Ασφάλεια) > Administrative Tools (Εργαλεία Διαχείρισης). 64

75 8 Ανοίξτε τον διαχειριστή IIS. Κάνετε διπλό κλικ στο Internet Information Services (IIS) Manager (Διαχειριστής Υπηρεσιών Πληροφοριών Διαδικτύου). 9 Επιλέξτε Add FTP Site (Προσθήκη Τοποθεσίας FTP...). Κάνετε δεξί κλικ στο όνομα χρήστη υπολογιστή και επιλέξτε Add FTP Site (Προσθήκη Τοποθεσίας FTP...). 65

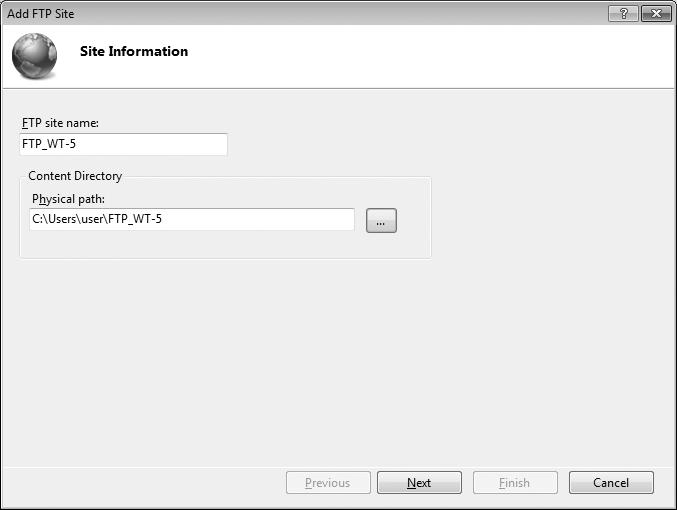

76 10 Εισάγετε πληροφορίες τοποθεσίας. Ονομάστε την τοποθεσία και διαλέξτε τη διαδρομή προς τον φάκελο που θα χρησιμοποιηθεί για ανάρτηση ftp. Κάνετε κλικ στο Next (Επόμενο) για να προχωρήσετε. A Ανώνυμη Σύνδεση Για να επιτρέψετε ανώνυμη σύνδεση, επιλέξτε έναν φάκελο στον κοινόχρηστο φάκελο χρήστη ως τον κατάλογο περιεχομένου. 66

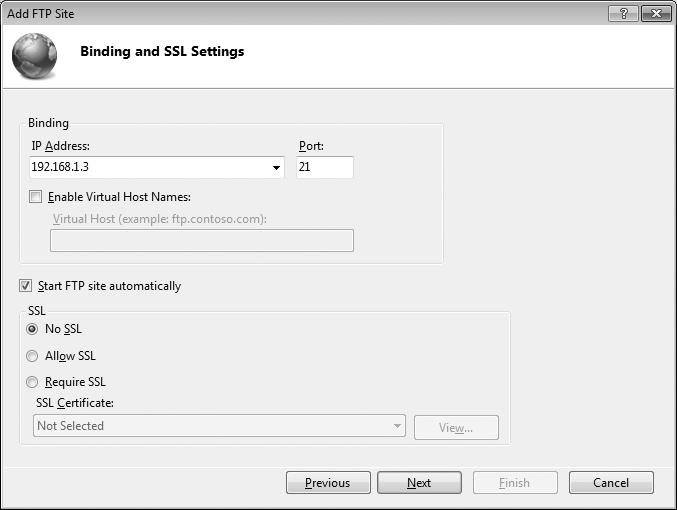

77 11 Διαλέξτε σύνδεσμο και επιλογές SSL. Επιλέξτε τη διεύθυνση IP που εισηγάγατε στο Βήμα 5, σημειώστε τον αριθμό θύρας, επιλέξτε Start FTP site automatically (Αυτόματη εκκίνηση τοποθεσίας FTP), και σημειώστε No SSL (Όχι SSL). Κάνετε κλικ στο Next (Επόμενο) για να προχωρήσετε. 67

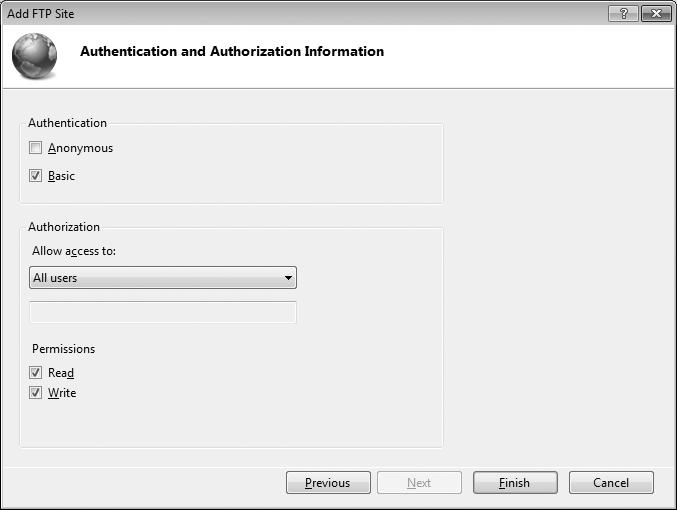

78 12 Επιλέξτε τις επιλογές ελέγχου πιστοποίησης. Προσαρμόστε τις ρυθμίσεις όπως περιγράφονται παρακάτω και κάνετε κλικ στο Finish (Τερματισμός). Authentication (Έλεγχος Πιστοποίησης): Βασικό Allow access to (Επιτρέπεται η πρόσβαση σε): Όλοι οι χρήστες Permissions (Άδειες): Διάβασμα/Γράψιμο Αυτό ολοκληρώνει τις ρυθμίσεις εξυπηρετητή ftp. Προχωρήστε στο «FTP» (035). 68

79 Windows Vista 1 Εμφανίστε συνδέσεις δικτύου. Κάνετε κλικ στο Start (Εκκίνηση) > Control Panel (Πίνακας Ελέγχου) > Network and Internet Settings (Ρυθμίσεις Δικτύου και Διαδικτύου) > Network Connections (Συνδέσεις Δικτύου) > Manage Network Connections (Διαχείριση Συνδέσεων Δικτύου). 2 Ανοίξτε τον διάλογο ιδιοτήτων δικτύου. Αν συνδέεστε μέσω Ethernet, κάνετε δεξί κλικ στο Local Area Connection (Σύνδεση Τοπικής Περιοχής) και επιλέξτε Properties (Ιδιότητες). Αν η σύνδεση είναι μέσω προσαρμογέα ασύρματου LAN, επιλέξτε Properties (Ιδιότητες) στο μενού περιεχομένων για το Wireless Network Connection (Σύνδεση Ασύρματου Δικτύου). 3 Κάνετε κλικ στο Allow (Αποδοχή). Θα εμφανιστεί ένας διάλογος «Έλεγχος Λογαριασμού Χρήστη». Κάνετε κλικ στο Allow (Αποδοχή). 69

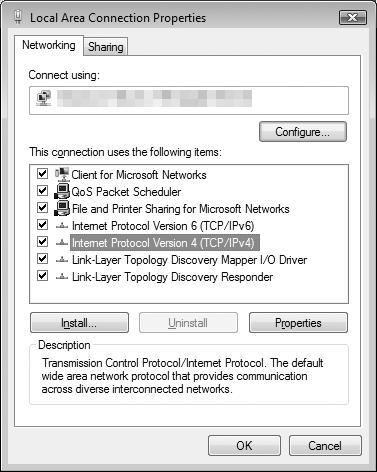

80 4 Εμφανίστε τις ρυθμίσεις TCP/IP. Επιλέξτε Internet Protocol Version 4 (TCP/IPv4- Έκδοση 4 Πρωτοκόλλου Διαδικτύου) και κάνετε κλικ στο Properties (Ιδιότητες). 70

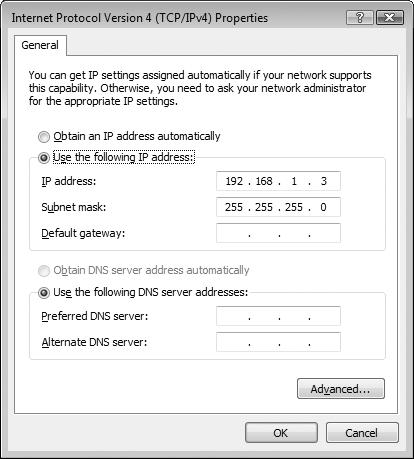

81 5 Εισάγετε μία διεύθυνση IP και μία μάσκα υποδικτύου. Εισάγετε μία διεύθυνση IP και μία μάσκα υποδικτύου για τον εξυπηρετητή ftp και κάνετε κλικ στο OK. 6 Ανοίξτε τα Εργαλεια Διαχείρισης. Κάνετε κλικ στο Start (Εκκίνηση) > Control Panel (Πίνακας Ελέγχου) > System and Maintenance (Σύστημα και Συντήρηση) > Administrative Tools (Εργαλεία Διαχείρισης). 71

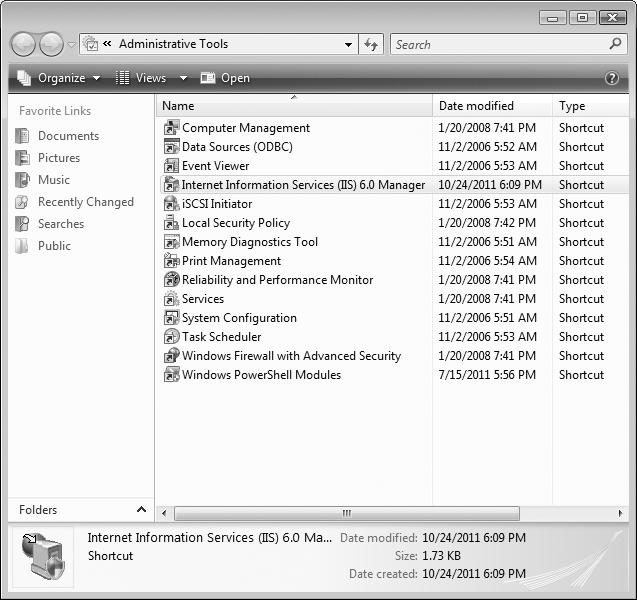

82 7 Ανοίξτε τον διαχειριστή IIS. Κάνετε διπλό κλικ στο IIS 6.0 Manager (διαχειριστή IIS 6.0). 8 Κάνετε κλικ στο Allow (Αποδοχή). Θα εμφανιστεί ένας διάλογος «Έλεγχος Λογαριασμού Χρήστη». Κάνετε κλικ στο Allow (Αποδοχή). 72

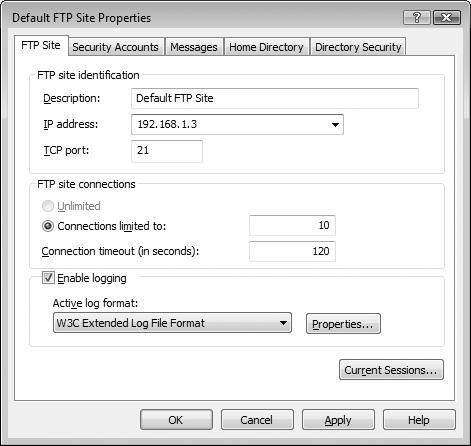

83 9 Εμφάνιση ιδιοτήτων τοποθεσίας ftp. Κάντε δεξί κλικ στο Default FTP Site (Προεπιλεγμένη Τοποθεσία FTP) και επιλέξτε το Properties (Ιδιότητες). 73

84 10 Επιλέξτε τη διεύθυνση και τον αριθμό θύρας. Επιλέξτε τη διεύθυνση IP που έχει εισαχθεί στο Βήμα 5 και εισάγετε έναν αριθμό TCP port (Θύρας TCP). 74

85 11 Διαλέξτε έναν κεντρικό κατάλογο. Ανοίξτε την καρτέλα Home Directory (Κεντρικός Κατάλογος) και επιλέξτε A directory located on this computer (Εγκατεστημένος κατάλογος σε αυτόν τον υπολογιστή). Ο ριζικός κατάλογος για εικόνες που έχουν αναρτηθεί στον εξυπηρετητή ftp είναι καταγεγραμμένος στο πλαίσιο διαλόγου του Local path (Τοπική διαδρομή). Διαλέξτε έναν φάκελο και επιλέξτε Read (Διάβασμα), Write (Γράψιμο), και Log visits (Επισκέψεις σύνδεσης). Κάνετε κλικ στο OK για να κλείσετε τον διάλογο ιδιοτήτων. Αυτό ολοκληρώνει τις ρυθμίσεις εξυπηρετητή ftp. Προχωρήστε στο «FTP» (035). 75

86 Windows XP 1 Εμφανίστε συνδέσεις δικτύου. Κάνετε κλικ στο Start (Εκκίνηση) > Control Panel (Πίνακας Ελέγχου) > Network and Internet Settings (Ρυθμίσεις Δικτύου και Διαδικτύου) > Network Connections (Συνδέσεις Δικτύου). 2 Ανοίξτε τον διάλογο ιδιοτήτων δικτύου. Αν συνδέεστε μέσω Ethernet, κάνετε δεξί κλικ στο Local Area Connection (Σύνδεση Τοπικής Περιοχής) και επιλέξτε Properties (Ιδιότητες). Αν η σύνδεση είναι μέσω προσαρμογέα ασύρματου LAN, επιλέξτε Properties (Ιδιότητες) στο μενού περιεχομένων για το Wireless Network Connection (Σύνδεση Ασύρματου Δικτύου). 3 Εμφανίστε τις ρυθμίσεις TCP/IP. Επιλέξτε Internet Protocol (TCP/IP-Πρωτόκολλο Διαδικτύου) και κάνετε κλικ στο Properties (Ιδιότητες). 76

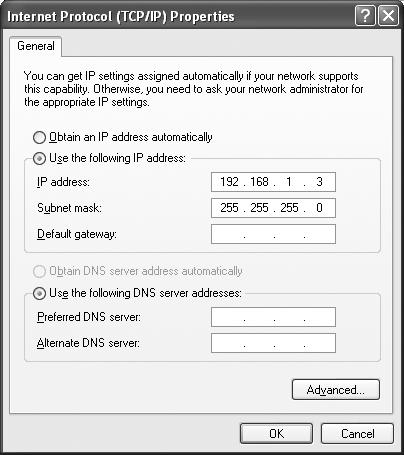

87 4 Εισάγετε μία διεύθυνση IP και μία μάσκα υποδικτύου. Εισάγετε μία διεύθυνση IP και μία μάσκα υποδικτύου για τον εξυπηρετητή ftp και κάνετε κλικ στο OK. 5 Ανοίξτε τις Υπηρεσίες Πληροφοριών Διαδικτύου. Κάνετε κλικ στο Start (Εκκίνηση) > Control Panel (Πίνακας Ελέγχου) > System and Maintenance (Σύστημα και Συντήρηση) > Administrative Tools (Εργαλεία Διαχείρισης) και ανοίξτε την κονσόλα Internet Information Services (Υπηρεσίες Πληροφοριών Διαδικτύου). 77

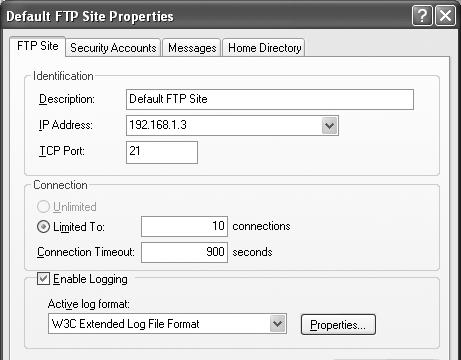

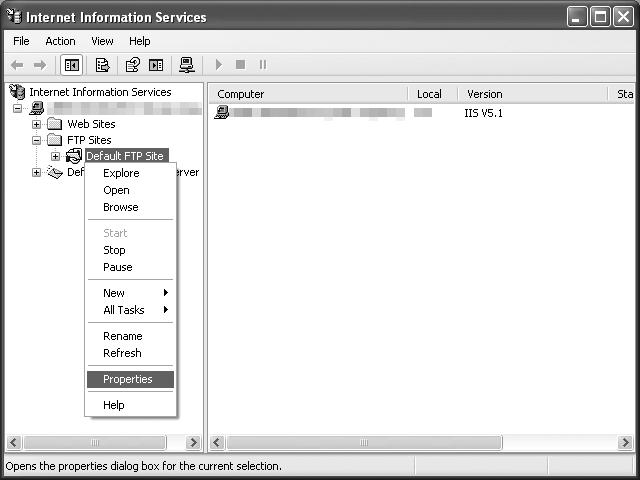

88 6 Εμφάνιση ιδιοτήτων τοποθεσίας ftp. Κάντε δεξί κλικ στο Default FTP Site (Προεπιλεγμένη Τοποθεσία FTP) και επιλέξτε το Properties (Ιδιότητες). 7 Επιλέξτε τη διεύθυνση και τον αριθμό θύρας. Επιλέξτε τη διεύθυνση IP που έχει εισαχθεί στο Βήμα 4 και εισάγετε έναν αριθμό TCP port (Θύρας TCP). 78

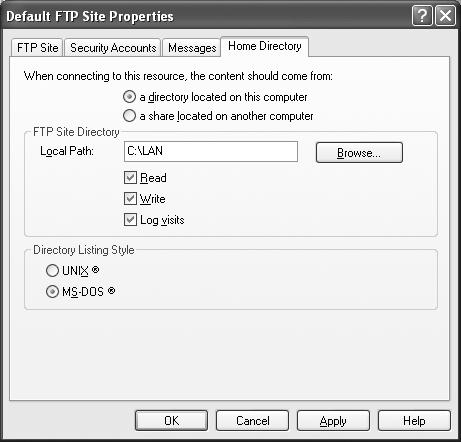

89 8 Διαλέξτε έναν κεντρικό κατάλογο. Ανοίξτε την καρτέλα Home Directory (Κεντρικός Κατάλογος) και επιλέξτε a directory located on this computer (εγκατεστημένος κατάλογος σε αυτόν τον υπολογιστή). Ο ριζικός κατάλογος για εικόνες που έχουν αναρτηθεί στον εξυπηρετητή ftp είναι καταγεγραμμένος στο πλαίσιο διαλόγου του Local path (Τοπική διαδρομή). Διαλέξτε έναν φάκελο και επιλέξτε Read (Διάβασμα), Write (Γράψιμο), και Log visits (Επισκέψεις σύνδεσης). Κάνετε κλικ στο OK για να κλείσετε τον διάλογο ιδιοτήτων. Αυτό ολοκληρώνει τις ρυθμίσεις εξυπηρετητή ftp. Προχωρήστε στο «FTP» (035). 79

90 Mac OS X Εμφανίστε τις ρυθμίσεις δικτύου. Ανοίξτε το System Preferences (Προτιμήσεις Συστήματος) και κάνετε κλικ στο Network (Δίκτυο). 2 Προσαρμόστε τις ρυθμίσεις δικτύου. Κάνετε κλικ στον τύπο δικτύου που θα χρησιμοποιήσετε για να συνδεθείτε με τον εξυπηρετητή, εισάγετε μία διεθυνση IP και σημειώστε τη μάσκα υποδικτύου. Κάνετε κλικ στο Show All (Εμφάνιση Όλων) για να επιστρέψετε στον κεντρικό πίνακα Προτιμήσεων Συστήματος. 3 Κάνετε κλικ στο Sharing (Κοινή χρήση). 80

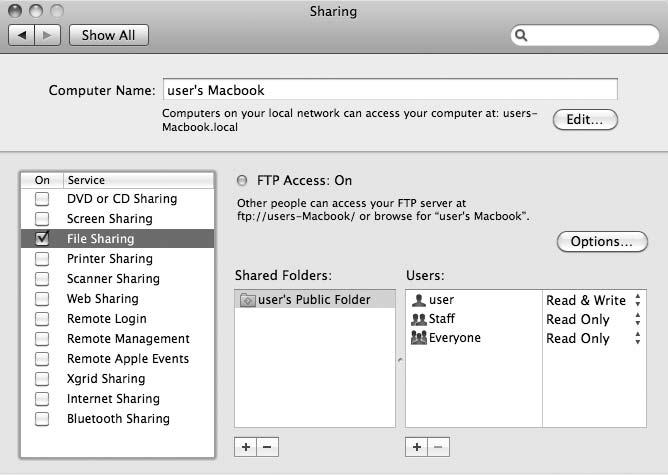

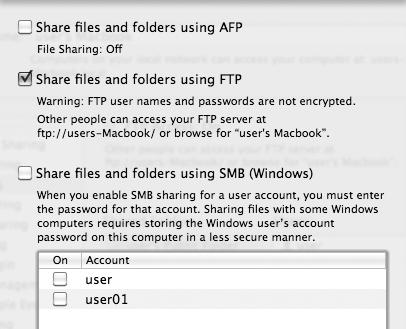

91 4 Εμφανίστε τις επιλογές κοινής χρήσης αρχείων. Επιλέξτε File Sharing (Κοινή Χρήση Αρχείων) και κάνετε κλικ στο Options (Επιλογές). 5 Ενεργοποιήστε την κοινή χρήση αρχείων ftp. Επιλέξτε Share files and folders using ftp (Κοινή χρήση αρχείων και φακέλων με τη χρήση ftp). Αυτό ολοκληρώνει τις ρυθμίσεις εξυπηρετητή ftp. Προχωρήστε στο «FTP» (035). 81

92 Μη Αυτόματη Δημιουργία Προφίλ Ακολουθήστε τα παρακάτω βήματα για να ρυθμίσετε χειροκίνητα τη φωτογραφική μηχανή ώστε να μπορεί να συνδεθεί με εξυπηρετητές ftp και http. Έχετε υπόψη ότι θα χαθούν αλλαγές στο τρέχον προφίλ αν απενεργοποιηθεί η μαχανή κατά τη διάρκεια των ρυθμίσεων εγκατάστασης. Για να αποφευχθεί μία απρόβλεπτη απώλεια ισχύος, χρησιμοποιήστε μία πλήρως φορτισμένη μπαταρία ή έναν προαιρετικό μετασχηματιστή ρεύματος προορισμένο για χρήση με τη μηχανή σας. Εάν συνδέεστε με εξυπηρετητή ftp πίσω από έναν τοίχο προστασίας, ενδέχεται να χρειαστεί να προσαρμόσετε τις ρυθμίσεις του τοίχου προστασίας για να δημιουργηθούν εξαιρέσεις για τις θύρες ftp που χρησιμοποιούνται από τη φωτογραφική μηχανή (θύρες 21, 22 και έως 61000). 1 Εμφανίστε προφίλ δικτύου. Στο μενού ρυθμίσεων, επισημάνετε Network settings (Ρυθμίσεις δικτύου) και πατήστε 2 για να προβάλλετε τη λίστα των προφίλ και άλλες ρυθμίσεις δικτύου. 2 Επιλέξτε Create profile (Δημιουργία προφίλ). Επισημάνετε το Create profile (Δημιουργία προφίλ) και πατήστε το 2. Σημειώστε ότι αν η λίστα ήδη περιέχει εννέα προφίλ, θα χρειαστεί να διαγράψετε ένα ήδη υπάρχον προφίλ χρησιμοποιώντας το κουμπί O (Q) πριν συνεχίσετε (053). 3 Επιλέξτε Configure manually (Μη αυτόματη διαμόρφωση). Επισημάνετε το Configure manually (Μη αυτόματη διαμόρφωση) και πατήστε το 2. 82
