ΑΣΚΗΣΗ ΕΞΑΜΗΝΟΥ. Η μελέτη γενικών κατασκευαστικών σχεδίων μικρής μονοκατοικίας, που αναπτύσσεται σε τρία επίπεδα.

HTML
DOWNLOAD

Μέγεθος: px

Εμφάνιση ξεκινά από τη σελίδα:

Download "ΑΣΚΗΣΗ ΕΞΑΜΗΝΟΥ. Η μελέτη γενικών κατασκευαστικών σχεδίων μικρής μονοκατοικίας, που αναπτύσσεται σε τρία επίπεδα."

Λαυρέντιος Ἀρφαξάδ Ρόκας
7 χρόνια πριν
Προβολές:

Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Αρχιτεκτόνων Μηχανικών ΑΚΑΔΗΜΑΙΚΟ ΕΤΟΣ 2013-14 3 ο ΕΞΑΜΗΝΟ ΤΟΜΕΑΣ 4 ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΤΕΧΝΟΛΟΓΙΑ ΠΕΡΙΟΧΗ ΟΙΚΟΔΟΜΙΚΗΣ Μάθημα:

Η μελέτη γενικών κατασκευαστικών σχεδίων μικρής μονοκατοικίας, που αναπτύσσεται σε τρία επίπεδα.

Η κατοικία στεγάζει τετραμελή οικογένεια. Το κτίσμα αποτελείται από τρία επίπεδα.

επίπεδο όροφος - αναπτύσσονται τα υπνοδωμάτια. Τα σχέδια της μονοκατοικίας, όπως παρουσιάζονται στην άσκηση, έχουν υποστεί αλλαγές σε σχέση με τα αρχικά.

θεωρούνται δεδομένα στοιχεία για την περαιτέρω μελέτη σας.

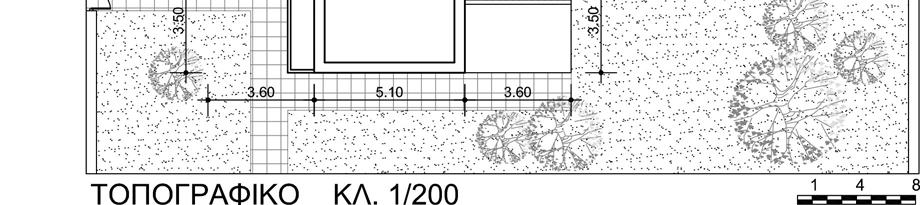

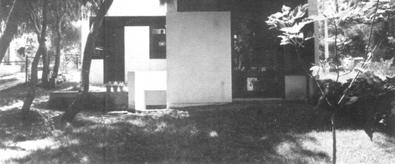

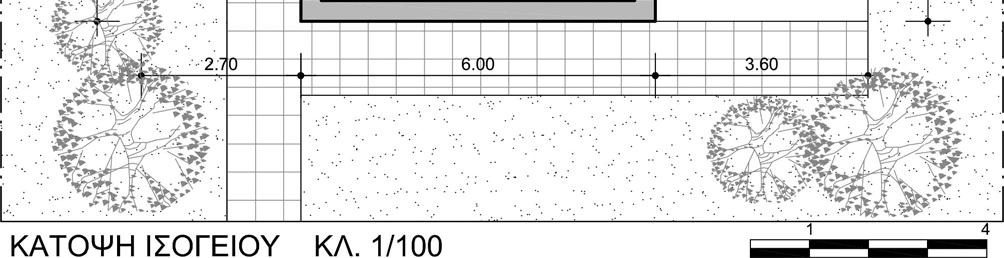

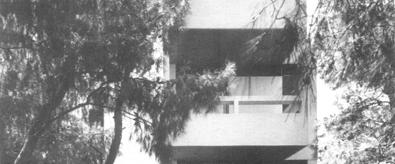

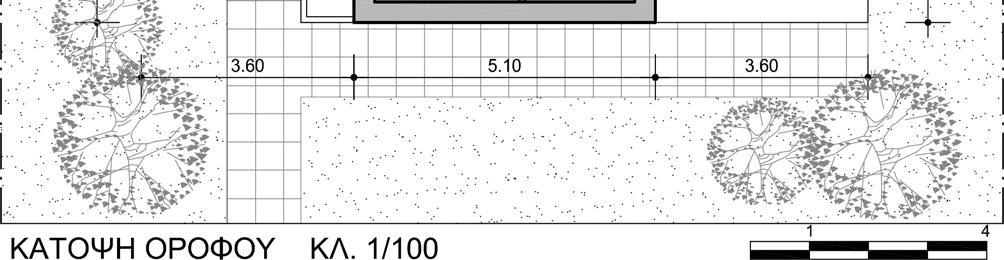

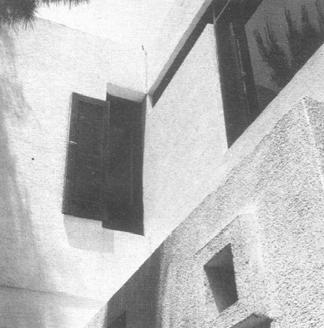

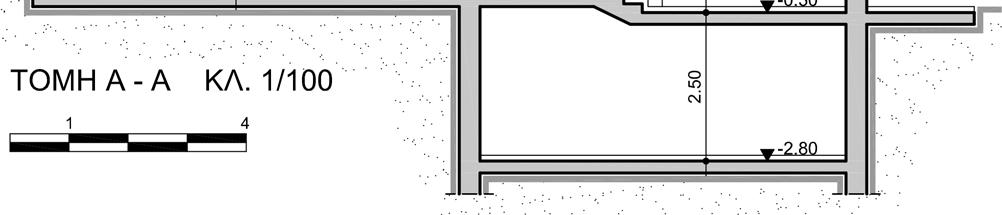

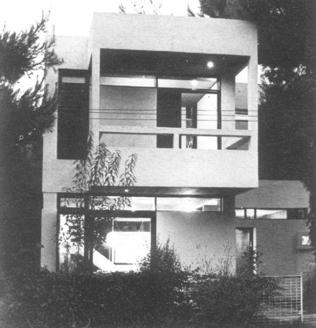

1 Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Αρχιτεκτόνων Μηχανικών ΑΚΑΔΗΜΑΙΚΟ ΕΤΟΣ ο ΕΞΑΜΗΝΟ ΤΟΜΕΑΣ 4 ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΤΕΧΝΟΛΟΓΙΑ ΠΕΡΙΟΧΗ ΟΙΚΟΔΟΜΙΚΗΣ Μάθημα: ΟΙΚΟΔΟΜΙΚΗ 1 Διδάσκοντες (θεωρία & ασκήσεις) : Ε. Αλεξάνδρου, Π. Βασιλάτος, Η. Ζαχαρόπουλος, Κ. Καραδήμας. Συντονιστής μαθήματος : Σύνταξη άσκησης : Κ. Καραδήμας. Κ. Καραδήμας. ΑΣΚΗΣΗ ΕΞΑΜΗΝΟΥ. Η μελέτη γενικών κατασκευαστικών σχεδίων μικρής μονοκατοικίας, που αναπτύσσεται σε τρία επίπεδα. ΘΕΣΗ, ΧΡΗΣΗ & ΠΕΡΙΓΡΑΦΗ, ΚΑΤΟΙΚΙΑΣ Η μονοκατοικία κτίστηκε το 1981 στο Στροφύλι της Νέας Κηφισιάς και σχεδιάστηκε από τον αρχιτέκτονα Γιάννη Ανυφαντή. Η κατοικία στεγάζει τετραμελή οικογένεια. Το κτίσμα αποτελείται από τρία επίπεδα. Στο πρώτο επίπεδο υπόγειο - βρίσκονται βοηθητικοί χώροι και το λεβητοστάσιο, το δεύτερο επίπεδο εισόδου ισόγειο - εξυπηρετεί λειτουργίες διημέρευσης και στο τρίτο επίπεδο όροφος - αναπτύσσονται τα υπνοδωμάτια. Τα σχέδια της μονοκατοικίας, όπως παρουσιάζονται στην άσκηση, έχουν υποστεί αλλαγές σε σχέση με τα αρχικά. ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΤΗΣ ΚΑΤΟΙΚΙΑΣ Η γενική μορφή της κατοικίας, η λειτουργική διάταξη των χώρων, καθώς και τα τοπογραφικά χαρακτηριστικά του οικοπέδου, θεωρούνται δεδομένα στοιχεία για την περαιτέρω μελέτη σας. Τα μεγέθη, η θέση και η μορφή των ανοιγμάτων και άλλων δευτερευόντων αρχιτεκτονικών στοιχείων που παρουσιάζονται στα σχέδια, μπορούν να τροποποιηθούν εφ όσον το κρίνετε σκόπιμο, ώστε να ανταποκρίνονται στις κτιριοδομικές επιλογές που θα επιλέξετε. Κατά την επεξεργασία της άσκησης, μπορείτε να τροποποιήσετε ελαφρά τις διαστάσεις καθώς και τα εσωτερικά ύψη των χώρων, ώστε η τελική μορφή της κατοικίας να ανταποκρίνεται στην μελέτη σας. 1

2 Η φέρουσα κατασκευή της κατοικίας (φέρων οργανισμός), θα είναι υποχρεωτικά από οπλισμένο σκυρόδεμα. Όλα τα υπόλοιπα στοιχεία του εξωτερικού περιβλήματος καθώς και οι κατασκευές του εσωτερικού χώρου, θα γίνουν από τα συνήθη συμβατικά υλικά, δικής σας επιλογής ενώ τα κουφώματα προβλέπεται να είναι ξύλινα. ΣΤΟΧΟΣ ΤΗΣ ΑΣΚΗΣΗΣ Ο σκοπός της άσκησης και του μαθήματος γενικότερα, είναι η κατανόηση των τρόπων με τους οποίους κατασκευάζονται τα κτηριακά έργα απλής τεχνολογίας στον τόπο μας, καθώς και η εξάσκηση στη διατύπωση των γενικών σχεδίων εφαρμογής και των βασικών λεπτομερειών που απαιτούνται για την υλοποίηση μιας αρχιτεκτονικής πρότασης. Πρέπει να μας απασχολεί ιδιαίτερα η ποιότητα του αρχιτεκτονικού αποτελέσματος που παράγεται από οποιαδήποτε κατασκευαστική επιλογή και αυτό διότι η Οικοδομική δεν είναι ένα άθροισμα τεχνικών και επιστημονικών γνώσεων, αλλά κυρίως ο τρόπος με τον οποίο αυτές συγκροτούνται και αξιοποιούνται ώστε να συμβάλλουν στην δημιουργία ενός αξιόλογου αρχιτεκτονικού αποτελέσματος. ΖΗΤΟΥΜΕΝΑ ΣΤΟΙΧΕΙΑ ΤΗΣ ΑΣΚΗΣΗΣ Γενικά κατασκευαστικά σχέδια, σχέδια ξυλοτύπων και πρόπλασμα Φ.Ο. σε κλίμακα 1:50 Γενικά κατασκευαστικά σχέδια Σχέδια ξυλοτύπων Α01 Κάτοψη 1 ης στάθμης (υπόγειο) Σ01 Κάτοψη εκσκαφών θεμελίων Α02 Κάτοψη 2 ης στάθμης (ισόγειο) Σ02 Ξυλότυπος οροφής υπογείου Α03 Κάτοψη 3 ης στάθμης (όροφος) Σ03 Ξυλότυπος οροφής ισογείου Α04 Κάτοψη δώματος ρύσεων Σ04 Ξυλότυπος οροφής ορόφου Α05 Τομή Α-Α Α06 Νότιο-Δυτική Όψη Πρόπλασμα φέροντος οργανισμού Α07 Βόρειο-Δυτική όψη (εισόδου) (Το πρόπλασμα θα αφορά το σύνολο του Φ.Ο.) ΤΡΟΠΟΣ ΠΑΡΑΔΟΣΗΣ ΤΗΣ ΑΣΚΗΣΗΣ Τα σχέδια θα παραδοθούν σε χαρτιά διαστάσεων Α3 (297x420χιλ.). Τα χαρτιά θα είναι συνδεδεμένα στη ράχη ώστε να αποτελούν ένα εύχρηστο στην ανάγνωση τεύχος, που θα περιέχει τα διάφορα στοιχεία και σχέδια, κατ αύξοντα αριθμό και με τη σειρά που ζητούνται στην εκφώνηση. Σε κάθε σχέδιο θα υπάρχει ένα πινακάκι με τα απαραίτητα στοιχεία ταυτότητας, που είναι ο τίτλος του σχεδίου, η σχεδιαστική κλίμακα, η ημερομηνία και το όνομά σας. Ο τρόπος σχεδίασης (γραμμικό σχέδιο με το χέρι ή ψηφιακά) και παρουσίασης είναι ελεύθερος. Δηλαδή μπορείτε να χρησιμοποιήσετε, μολύβι, μελάνι, χρώμα, και να σχεδιάσετε σε ριζόχαρτο, διαφανές ή άλλο χαρτί. Η τελική παράδοση πρέπει να γίνει με τα πρωτότυπα σχέδια, γραμμικά ή εκτυπώσεις. Μαζί με τα τελικά σχέδια θα παραδοθούν, οπωσδήποτε και μια σειρά επιλεγμένων σκίτσων, σχεδίων ή εκτυπώσεων από αυτά που θα κάνετε κατά τη διάρκεια της μελέτης σας και τα οποία θα δηλώνουν την πορεία της εργασίας σας. Τα στοιχεία αυτά θα συρραφτούν κατάλληλα στο τέλος του τεύχους που θα παραδώσετε. Εάν για κάποιο από τα σχέδια που θα κάνετε κατά την διάρκεια της μελέτης σας, απαιτείται μεγαλύτερη διάσταση χαρτιού, το υπόλοιπο, πέραν των οριζομένων διαστάσεων, θα είναι διπλωμένο μέσα στο τεύχος, ώστε η διάστασή του να είναι τελικά, Α3. Τέλος στο εξώφυλλο του τεύχους, θα αναγράφονται, το μάθημα, το θέμα, η ημερομηνία, το όνομά σας και το όνομα του διδάσκοντα που είναι υπεύθυνος για την ομάδα σας. 2

ΑΞΙΟΛΟΓΗΣΗ ΤΗΣ ΑΣΚΗΣΗΣ Για την αξιολόγηση της άσκησης θα ληφθούν υπ όψιν τα εξής στοιχεία: η ποιότητα του αρχιτεκτονικού αποτελέσματος, η ορθότητα και η πληρότητα των κατασκευαστικών σχεδίων, η

3 ΑΞΙΟΛΟΓΗΣΗ ΤΗΣ ΑΣΚΗΣΗΣ Για την αξιολόγηση της άσκησης θα ληφθούν υπ όψιν τα εξής στοιχεία: η ποιότητα του αρχιτεκτονικού αποτελέσματος, η ορθότητα και η πληρότητα των κατασκευαστικών σχεδίων, η πληρότητα της ζητούμενης σειράς σχεδίων, η καλή, ευκρινής και σαφής σχεδίαση, καθώς και η εμφάνιση του τεύχους, η συνεργασία σας με τον υπεύθυνο διδάσκοντα της ομάδας σας, όπως αυτή καθορίσθηκε, οι διορθώσεις καθ όλη τη διάρκεια του εξαμήνου και τα προσχέδια και τα σκίτσα που θα παραδώσετε μαζί με τα τελικά σχέδια Στην τελική βαθμολογία, ο βαθμός της άσκησης θα αποτελεί το 70% του τελικού βαθμού σας και ο βαθμός του διαγωνίσματος το υπόλοιπο 30%. ΧΡΟΝΟΣ ΠΑΡΑΔΟΣΗΣ ΤΗΣ ΑΣΚΗΣΗΣ Η εργασία θα παραδοθεί πριν από τις εξετάσεις με όριο την ημέρα εξέτασης της θεωρίας του μαθήματος. Ο ακριβής χρόνος παράδοσης θα καθορισθεί έγκαιρα με σχετική ανακοίνωση. 3
