1 dlan WiFi ac

2 dlan WiFi ac 2

3 2014 devolo AG Aachen (Germany) Όλες οι πληροφορίες σε αυτό το εγχειρίδιο έχουν συνταχθεί με μεγάλη προσοχή. Αυτό δεν αποτελεί εγγύηση για τις ιδιότητες του προϊόντος. Η devolo είναι υπεύθυνη μόνο στο βαθμό που καθορίζεται από τους όρους και τις προϋποθέσεις. Η αναπαραγωγή και διανομή ανήκουν στην εν λόγω τεκμηρίωση του προϊόντος, το λογισμικό και η χρήση του περιεχομένου της επιτρέπεται μόνο με γραπτή άδεια εξουσιοδοτημένη από devolo. Αλλαγές προς την τεχνικής προόδου είναι κατοχυρωμένες. Κατασκευαστές HomePlug είναι σήμα κατατεθέν της HomePlug Powerline Alliance. Linux είναι σήμα κατατεθέν της Linus Torvalds. Ubuntu είναι σήμα κατατεθέν της Canonical Ltd. Mac und Mac OS X είναι σήμα κατατεθέν της Apple Computer, Inc. iphone,ipad und ipod είναι σήμα κατατεθέν της von Apple Computer, Inc. Windows und Microsoft είναι σήμα κατατεθέν της Microsoft, Corp. Wi-Fi, Wi-Fi Protected Access TM, WPA TM, WPA2 TM und Wi-Fi Protected Setup TM είναι σήμα κατατεθέν της Wi-Fi Alliance. devolo, dlan, Vianect είναι σήμα κατατεθέν της devolo AG. devolo AG Charlottenburger Allee Aachen Deutschland Aachen, Νοέμβριος

4 1 Πρόλογος Σχετικά με το εγχειρίδιο Σχετική χρήση Συμμόρφωση CE Δήλωση ασφαλείας Η devolo στο διαδίκτυο. 9 2 Εισαγωγή Τί είναι ακριβώς το dlan? Τί είναι ακριβώς το WLAN? Wi-Fi ή WLAN Το dlan WiFi Μπουτόν Κρυπτογράφησης Μπουτόν WLAN Θύρες LAN Επαναφορά Reset Κεραίες WLAN Ενσωματωμένη Πρίζα 15 3 Εγκατάσταση Περιεχόμενα συσκευασίας Απαιτήσεις συστήματος. 16 4

5 3.3 Σύνδεση του dlan WiFi ac Επέκταση υφιστάμενου δικτύου Single Kit Starter Kit και Single Kit Δημιουργία ενός νέου δικτύου dlan Εγκατάσταση devolo Software Απεγκατάσταση Αφαίρεση 22 4 devolo Cockpit devolo Cockpit App Περιεχόμενα εφαρμογής Επιφάνεια ρυθμίσεων Υποσέλιδη επιφάνεια ρυθμίσεων devolo Cockpit Software Κρυπτογράφηση με devolo Cockpit Παραμετροποίηση δικτύου Ενσωματωμένο περιβάλλον διαμόρφωσης Περιγραφή του περιβάλλον διαμόρφωσης WLAN Configuration Access Point WiFi time control Προγραμματισμένος χρόνος εκπομπής του WiFi 33 5

6 5.3.3 Guest account Parental controls Γονικός έλεγχος WLAN Filter WiFi Move WiFi Protected Setup (WPS) Status Overview Device Configuration dlan Settings dlan Devices Add dlan device Management Επιλογή Γλώσσας - Select language Κωδικός πρόσβασης Device security Ρυθμίσεις Δικτύου Network settings Σύστημα - System Διαχείριση Management Συνημμένα Βελτίωση εύρους Ανακύκλωση συσκευών Γενικοί όροι εγγύησης 45 6

7 1 Πρόλογος Περιγραφή των συμβολισμών Ευχαριστούμε για την εμπιστοσύνη σας! Το dlan σας παρέχει τη δυνατότητα διαμορφώσετε το δικό σας οικιακό δίκτυο χωρίς σχεδόν καθόλου γνώσεις. Επειδή η έξυπνη τεχνολογία dlan μεταδίδει τα δεδομένα μέσω της οικιακής ηλεκτρικής εγκατάστασης, δεν χρειάζεται να τοποθετήσετε ή να προσθέσετε επιπλέον καλώδια ή καινούρια καλωδίωση. Πολύ σημαντική σημείωση. Μη παρατήρηση της σημείωσης μπορεί να οδηγήσει σε ζημιά. Σημαντική σημείωση που πρέπει να διαβαστεί. Πρόσθετες πληροφορίες και συμβουλές χειρισμού της συσκευής. 1.1 Σχετικά με το εγχειρίδιο Επιθυμητή χρήση Διαβάστε προσεκτικά όλες τις οδηγίες πριν την τοποθέτηση της συσκευής και φυλάξτε το εγχειρίδιο για μεταγενέστερη χρήση. Μετά από μία σύντομη εισαγωγή στις βασικές έννοιες για το dlan, WLAN το Green IT στο κεφάλαιο 2, το κεφάλαιο 3 περιγράφει πως μπορείτε να εγκαταστήσετε με επιτυχία το dlan WiFi ac. Το κεφάλαιο 4 εξηγεί την παραμετροποίηση του δικτύου dlan και στο κεφάλαιο 5 μπορείτε να βρείτε συμβουλές για την βελτιστοποίηση της ταχύτητας, πληροφορίες για τη συμμόρφωση με το περιβάλλον και τέλος τους όρους χρήσης εγγύησης στο κεφάλαιο 6. Χρησιμοποιήστε τη συσκευή όπως περιγράφεται στις οδηγίες προς αποφυγή τραυματισμών και ζημιών. Η συσκευή πρέπει να χρησιμοποιείται μόνο σε χώρους κλειστούς Συμμόρφωση CE Το προϊόν αυτό συμμορφώνεται με τις τεχνικές προδιαγραφές του EMC directive 2004/108/EC και τις άλλες σχετικές οδηγίες της FTEG. Είναι σχεδιασμένο για χρήση στην Ευρωπαϊκή Ένωση, τη Νορβηγία και την Ελβετία. Το προϊόν αποτελεί εξοπλισμός κλάσεως Α. 7

8 99/05/EC (R&TTE Directive) είναι μια οδηγία όπως η οδηγία EMC. Ισχύει (τηλεπικοινωνιακού τερματικού εξοπλισμού) για εκπομπής ραδιοκυμάτων (ραδιοεξοπλισμό) και τον τηλεπικοινωνιακό τερματικό εξοπλισμό. Η συμμόρφωση με αυτές τις οδηγίες αποδεικνύεται με την εφαρμογή των εναρμονισμένων ΕΝ. Η δήλωση CE για αυτό το προϊόν είναι σε έντυπη μορφή. Θα τις βρείτε επίσης στο διαδίκτυο στη διεύθυνση Δήλωση ασφαλείας Είναι σημαντικό να έχετε διαβάσει και να έχετε κατανοήσει όλες τις οδηγίες χειρισμού και ασφαλείας πριν την πρώτη χρήση της συσκευής devolo. Φυλάξτε τις οδηγίες για μελλοντική χρήση. Κίνδυνος Ηλεκτροπληξίας Οι χρήστες δεν πρέπει ποτέ να αποσυναρμολογούν τις συσκευές devolo. Η αποσυναρμολόγησή τους ενέχει τον κίνδυνο ηλεκτροπληξίας! Οι χρήστες δεν χρειάζεται να πραγματοποιήσουν καμία συντήρηση στις συσκευές devolo. Σε περίπτωση βλάβης, αποσυνδέστε τη συσκευή devolo τραβώντας την από την ηλεκτρική πρίζα. Στη συνέχεια επικοινωνήστε μόνο με το εξουσιοδοτημένο τμήμα service. Μια βλάβη μπορεί να έχει προκληθεί για παράδειγμα: Αν το καλώδιο ρεύματος ή η πρίζα έχει καταστραφεί Αν η συσκευή devolo έχει βραχεί από υγρό (πχ βροχή κλπ) Αν η συσκευή δεν λειτουργεί Αν το περίβλημα της συσκευής devolo έχει καταστραφεί Οι συσκευές devolo μπορούν μόνο να χρησιμοποιηθούν ως συσκευές ρεύματος, όπως περιγράφεται στην ετικέτα τους. Για να αποσυνδέσετε τις συσκευές devolo από την παροχή ρεύματος, τραβήξτε τη συσκευή από την πρίζα. Η παροχή ρεύματος και όλες οι συνδεμένες δικτυακές συσκευές πρέπει να είναι εύκολα προσβάσιμες έτσι ώστε να μπορείτε να τις αποσυνδέσετε άμεσα αν απαιτηθεί. Οι συσκευές devolo προορίζονται μόνο για χρήση σε εσωτερικούς χώρους. Χρησιμοποιήστε τις συσκευές devolo σε στεγνό μέρος. Αποσυνδέστε τις συσκευές devolo από την παροχή ρεύματος όταν πρόκειται να τις καθαρίσετε. Αποφύγετε τα καθαριστικά με διαλυτικό, αφού μπορούν να προκαλέσουν βλάβη στο περίβλημα της συσκευής. Χρησιμοποιήστε μόνο μία στεγνή πετσέτα για τον καθαρισμό. 8

9 Κίνδυνος λόγω υπερθέρμανσης Οι μπαταρίες δεν πρέπει ποτέ να εκτίθενται σε υψηλές θερμοκρασίες, όπως απευθείας στο ηλιακό φως, τη φωτιά ή άλλες πηγές θερμότητας. Οι συσκευές devolo δεν πρέπει να προσαρμόζονται πολλαπλά μεταξύ τους. Οι συσκευές devolo πρέπει να τοποθετούνται σε μέρη με επαρκή εξαερισμό. Το κέντρο υποστήριξης περιέχει περιγραφές προϊόντων για λήψη καθώς και τεκμηρίωση, ενημερώσεις εφαρμογών και του firmware των συσκευών. Αν έχετε περαιτέρω ιδέες ή προτάσεις σχετικά με τα προϊόντα μας, θα χαρούμε να σας ακούσουμε στο Μπορείτε επίσης να αποστείλετε τις προτάσεις σας και στη διεύθυνση Τα ανοίγματα στο πλαίσιο των συσκευών χρησιμεύουν στον εξαερισμό: Μην καλύπτετε τις συσκευές εν ώρα λειτουργίας. Μην τοποθετείτε άλλα αντικείμενα πάνω στις συσκευές - στην επιφάνεια της συσκευής devolo. Μην εισάγετε άλλα αντικείμενα στα ανοίγματα των συσκευών devolo. Οι συσκευές devolo δεν πρέπει να τοποθετούνται ακριβώς δίπλα σε φλόγα (όπως αναμμένα κεριά). Οι συσκευές devolo δεν πρέπει να εκτίθενται σε πηγές θερμότητας (πχ δίπλα από καλοριφέρ). 1.2 Η devolo στο Internet Για λεπτομερή πληροφόρηση για τα προϊόντα μας ή την τεχνολογία dlan, επισκεφθείτε το 9

10 2 Εισαγωγή To dlan είναι μια έξυπνη και ασφαλής τεχνολογία που σας προσφέρει την απλούστερη μορφή εγκατάστασης ενός οικιακού δικτύου! Εύκολα, γρήγορα και οικονομικά μέσω της οικιακής ηλεκτρικής εγκατάστασης, χωρίς την ανάγκη σύνθετης και ακριβής καλωδίωσης. 10

11 2.1 Τί είναι ακριβώς το dlan? To dlan (direct Local Area Network) χρησιμοποιεί τις γραμμές ρεύματος στο σπίτι σας για να μεταφέρει δεδομένα μεταξύ υπολογιστών εξοπλισμένων με τους κατάλληλους προσαρμογείς devolo προς και άλλες δικτυακές συσκευές. Σαν αποτέλεσμα, κάθε πρίζα ρεύματος εξοπλισμένη με προσαρμογέα devolo μπορεί να χρησιμοποιηθεί σαν σημείο δικτυακής πρόσβασης. Τα δεδομένα διαμορφώνονται πριν την μετάδοση και στέλνονται σαν ένα σήμα μέσω των οικιακών γραμμών ρεύματος. Η πλέον σύγχρονη τεχνολογία εξασφαλίζει ότι το ηλεκτρικό ρεύμα και τα δίκτυα δεδομένων δεν μπλέκονται μεταξύ τους. Η δικτύωση μέσω του dlan είναι γρήγορη και ασφαλής. Τα δεδομένα κρυπτογραφούνται με τη χρήση ενός κλειδιού για την αποφυγή παρεμβολών από τρίτους. 2.2 Τί είναι ακριβώς το WLAN? Το WLAN σημαίνει (Wireless Local Area Network) δικτύωση υπολογιστών και άλλων συσκευών ασύρματα. Δυο υπολογιστές μπορούν να συνδεθούν σαν ζευγάρια ( peer to peer, p2p) ασύρματα και αυτό γίνεται μέσω μιας κεντρικής διαχειριστικής συσκευής (Access Point). Τακτικά πλέον τα Access Points προσφέρονται μαζί με Modems για την πρόσβαση στο Internet. Μέσα από ένα συγκεκριμένο κανάλι εκπομπής (1 έως 140) και το όνομα (SSID), το ασύρματο δίκτυο έχει ένα περιορισμένο εύρος. Ονομάζεται επίσης «κυψέλη» ενός σημείου πρόσβασης που εμποδίζεται από τοίχους και άλλους παράγοντες ενός κτιρίου. Συχνά είναι δυνατή μόνο μια σταθερή ασύρματη σύνδεση μεταξύ ασύρματων συσκευών στο ίδιο δωμάτιο. Επειδή ο έλεγχος στο ασύρματο δίκτυο δεν πραγματοποιείται όπως στο τοπικό δίκτυο (μέσω καλωδίου Ethernet) ή dlan (μέσω του ηλεκτρικού δικτύου). Η ελεύθερη μετάδοση των δεδομένων έχει ειδικές απαιτήσεις για την προστασία του δικτύου. Τα μέτρα ασφαλείας που προβλέπονται: Όπως ένα κρυφό όνομα του ασύρματου δικτύου (SSID), κρυπτογράφηση των μεταδιδόμενων δεδομένων και ελέγχου της πρόσβασης των αναγνωριστικών (διευθύνσεις MAC) της κάρτας ασύρματου δικτύου WiFi ή WLAN Wi-Fi είναι ένα φανταστικό εμπορικό σήμα της Wi-Fi Alliance, μιας κοινοπραξίας που πιστοποιεί συσκευές με δυνατότητα ασύρματης σύνδεσης. Σε πολλές χώρες η περιγραφή Wi-Fi χρησιμοποιείται ως συνώνυμο για WLAN, που δεν είναι απολύτως σωστό διότι το Wi-Fi αναφέρεται στο πρότυπο ασύρματης επικοινωνίας ενώ το WLAN αναφέρει ασύρματο δίκτυο. 11

12 2.3 Το dlan WiFi ac Το dlan WiFi ac είναι εξοπλισμένο με Μπουτόν κρυπτογράφησης (Συμβολισμός Σπιτάκι) με φωτεινή ένδειξη LED Μπουτόν WLAN με φωτεινή ένδειξη LED Η φωτεινή ένδειξη στην επιφάνεια της συσκευής μπορεί να απενεργοποιηθεί. (Βλέπε κεφάλαιο Διαχείριση) Δύο συνδέσεις LAN Μπουτόν Reset (Επαναφορά ρυθμίσεων σε εργοστασιακή λειτουργεία) Τέσσερις εσωτερικές κεραίες WLAN Ενσωματωμένη πρίζα Μπουτόν κρυπτογράφησης Το μπουτόν ενεργοποιεί τις παρακάτω λειτουργίες Κρυπτογράφηση δικτύου dlan Για να κρυπτογραφήσετε το δικό σας δίκτυο dlan ξεχωριστά, πιέστε στις συνδεδεμένες συσκευές - μέσα σε 2 λεπτά - κάθε μπουτόν κρυπτογράφησης για 1 δευτερόλεπτο. 12

13 2.1 Για να αφαιρέσετε (αποκρυπτογραφήσετε) μια dlan συσκευή από το δίκτυό σας, πατήστε για 10 δευτερόλεπτα το μπουτόν κρυπτογράφησης. Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο 3.5 Απεγκατάσταση Αφαίρεση Φωτεινές ενδείξεις LED Οι ενσωματωμένες λυχνίες (LEDs) φανερώνουν την κατάσταση λειτουργείας του WiFi ac Ελέγξτε αν η συσκευή τοποθετήθηκε σύμφωνα με τις προδιαγραφές στο ρεύμα και εκτελέσθηκε με επιτυχία η διαδικασία κρυπτογράφησης. Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο 3.3 Σύνδεση του dlan WiFi ac Η λυχνία αναβοσβήνει γρήγορα σε κόκκινο χρώμα όταν η συσκευή dlan WiFi ac είναι συνδεδεμένη στο ηλεκτρικό δίκτυο αλλά δεν υπάρχει επικοινωνία dlan (δηλ. επικοινωνία προς άλλη συσκευή ή συσκευές devolo) Η λυχνία ανάβει σταθερά λευκό όταν η συσκευή dlan WiFi ac είναι σε κατάσταση ετοιμότητας και υφίσταται επικοινωνία dlan (δηλ. επικοινωνία προς άλλη συσκευή ή συσκευές devolo) Η λυχνία αναβοσβήνει γρήγορα σε λευκό χρώμα όταν η συσκευή dlan WiFi ac είναι σε διαδικασία κρυπτογράφησης στο δίκτυο dlan (Pairing) Η λυχνία αναβοσβήνει σε λευκό χρώμα χωρίς σταθερό ρυθμό όταν η συσκευή dlan WiFi ac είναι σε κατάσταση αδράνειας εξοικονόμηση ενέργειας. Η λυχνία αναβοσβήνει γρήγορα σε κόκκινο χρώμα σε τακτά χρονικά διαστήματα όταν η συσκευή dlan WiFi ac δεν διαθέτει την κατάλληλη ταχύτητα. Συμβουλές για την βελτίωση θα βρείτε στο κεφάλαιο 6.1 Βελτιστοποίηση WiFi Move Technology Ονομάζεται η τεχνολογία που συγχρονίζει όλες τις ρυθμίσεις WLAN μεταξύ όλων των συσκευών devolo dlan WiFi. Η λειτουργία αυτή ενεργοποιείται μέσω λογισμικού ή μέσω μπουτόν στην επιφάνεια της συσκευής. Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο WiFi Move Πιέστε πρώτα το μπουτόν κρυπτογράφησης (σύμβολο σπιτάκι) για περίπου 1 δευτερόλεπτο σε μια από τις διαθέσιμες συσκευές dlan WiFi ac για να μεταφερθούν οι ρυθμίσεις WLAN της συγκεκριμένης σε όλο το δίκτυο. Σε συνέχεια πιέστε και στις υπόλοιπες ασύρματες συσκευές dlan WiFi ac εντός 2 λεπτών το μπουτόν κρυπτογράφησης (σύμβολο σπιτάκι) για περίπου 1 δευτερόλεπτο 13

14 Οι συσκευές είναι πλέον μεταξύ τους συνδεδεμένες και ανταλλάσσουν αυτόματα όλες τις αλλαγές του δικτύου WLAN. Για να κλείσετε τη λειτουργία WLAN κρατήστε πατημένο το πλήκτρο WLAN για περισσότερο από τρία δευτερόλεπτα Μπουτόν WLAN Για να ενεργοποιήσετε πάλι τη λειτουργία WLAN πατήστε για μια μόνο στιγμή το πλήκτρο WLAN Το μπουτόν ενεργοποιεί τις παρακάτω λειτουργίες WLAN on/off: Από τις εργοστασιακές ρυθμίσεις η λειτουργία WLAN είναι ενεργή με κρυπτογράφηση WPA2. Ο κωδικός WiFi key αναγράφεται σε ετικέτα στο πίσω μέρος της συσκευής dlan WiFi ac. Σύνδεση συσκευών WLAN μέσω WPS Αν η συσκευή διαθέτει τις εργοστασιακές ρυθμίσεις πιέστε για λίγο το μπουτόν WLAN για να ενεργοποιήσετε τη λειτουργία WPS Αν η ασύρματη λειτουργία WLAN ήταν απενεργοποιημένη και επιθυμείτε να ενεργοποιήσετε την υπηρεσία WPS τότε πιέστε το μπουτόν WLAN δυο φορές. Μια φορά για να ενεργοποιήσετε την λειτουργεία WiFi και μια φορά για το WPS Το WPS είναι ένα πρότυπο κρυπτογράφησης που αναπτύχθηκε από την Wi-Fi Alliance για την ενίσχυση της ασφάλειας σε ένα ασύρματο δίκτυο WLAN. Σημειώστε τον κωδικό με περιγραφή WiFi Key πριν τοποθετήσετε τις συσκευές του dlan WiFi ac στο ρεύμα. Ο κωδικός αναγράφεται στο πίσω μέρος της συσκευής Ο στόχος του WPS είναι να διευκολύνει την προσθήκη συσκευών σε ένα υπάρχον δίκτυο. Για περισσότερες πληροφορίες, ανατρέξτε στο κεφάλαιο Wi-Fi Protected Setup (WPS) Για να συνδεθείτε αργότερα από το Laptop, Tablet ή Smartphone σας με το dlan WiFi ac καταχωρήστε το WiFi Key που σημειώσατε ως κωδικό πρόσβασης. 14

15 Φωτεινές ενδείξεις LED Οι ενσωματωμένες λυχνίες (LEDs) φανερώνουν την κατάσταση λειτουργείας του WiFi ac Αν το δίκτυο WLAN είναι απενεργοποιημένο τότε και η φωτεινή ένδειξη είναι σβηστή Για να επαναφέρετε τη συσκευή στις εργοστασιακές λειτουργίες, πιέστε το μπουτόν για περισσότερο από δέκα δευτερόλεπτα. Παρακαλώ λάβετε υπόψη ότι όλες οι ρυθμίσεις σας θα χαθούν! Το μπουτόν Reset μπορείτε να το ενεργοποιήσετε με ένα μυτερό αντικείμενο όπως πχ συνδετήρας Αν το δίκτυο WLAN είναι ενεργοποιημένο τότε η φωτεινή ένδειξη ανάβει λευκά σταθερά. Η λυχνία αναβοσβήνει όταν πραγματοποιείται ασύρματη σύνδεση Η λυχνία αναβοσβήνει όταν γίνεται κρυπτογράφηση WPS Κεραίες WLAN Οι εσωτερικές κεραίες εξυπηρετούν την ασύρματη σύνδεση WLAN μεταξύ συσκευών Ενσωματωμένη Πρίζα Θύρες LAN Αν επιθυμείτε να συνδέσετε περισσότερες συσκευές με το ρεύμα απλά τροφοδοτήστε αυτές μέσω της Δυο θύρες Gigabit LAN είναι διαθέσιμες για να συσκευής dlan WiFi ac. Το ενσωματωμένο συνδέσετε συνηθισμένες συσκευές μέσω καλωδίου αντιπαρασιτικό φίλτρο θορύβων εξαλείφει κάθε όπως υπολογιστές κλπ. θόρυβο των συνδεδεμένων συσκευών και θα βελτιώσει την μετάδοση δεδομένων μέσω του Επαναφορά - Reset δικτύου. To μπουτόν Reset (δίπλα στις θύρες LAN) παρέχει δυο λειτουργίες Η συσκευή πραγματοποιεί επανεκκίνηση αν πιέσετε το πλήκτρο λιγότερο από δέκα δευτερόλεπτα 15

16 3 Εγκατάσταση 3.2 Απαιτήσεις Συστήματος Σε αυτό το κεφάλαιο θα μάθετε τα πάντα για την εγκατάσταση του dlan WiFi ac. Θα δείξουμε πώς μπορείτε να συνδέσετε τη συσκευή σας και τη χρήση με το παρεχόμενο λογισμικό devolo. 3.1 Περιεχόμενα συσκευασίας Πριν ξεκινήσετε την εγκατάσταση του WiFi ac, βεβαιωθείτε ότι η συσκευασία περιέχει: Single Kit Starter kit dlan WiFi ac Οδηγίες εγκατάστασης / CE Online Documentation dlan WiFi ac dlan Καλώδιο δικτύου Οδηγίες εγκατάστασης / CE Online Documentation Η devolo διατηρεί το δικαίωμα να αλλάξει το περιεχόμενο της συσκευασίας χωρίς προειδοποίηση Λειτουργικά συστήματα: Windows 7 Home Premium (32 bit/64 bit), Windows 8 (32 bit/64 bit), Windows 8 Pro (32 bit/64 bit), Linux (Ubuntu 12.4), Mac (OS X 10.6) και όλα τα δικτυακής λειτουργίας συστήματα. Σύνδεση Δικτύου: Για τη δημιουργία ενός δικτύου απαιτούνται τουλάχιστον δυο συσκευές dlan (200 Mbps, 500 Mbps, 600 Mbps, 1000 Mbps ή 1200 Mbps). 3.3 Σύνδεση του dlan WiFi ac Η χρήση της συσκευής επιτρέπετε μόνο σε κλειστούς χώρους Σημειώστε πριν τοποθετήσετε τις συσκευές αντιγράψτε τον κωδικό με περιγραφή WiFi Key του dlan WiFi ac που βρίσκεται στο πίσω μέρος της συσκευής Για να συνδεθείτε αργότερα από το Laptop, Tablet ή Smartphone σας με το dlan WiFi ac καταχωρήστε το WiFi Key που σημειώσατε ως κωδικό πρόσβασης. Στις ενότητες που ακολουθούν, θα περιγράψουμε πώς να συνδέσετε το dlan WiFi ac στο οικιακό ηλεκτρικό δίκτυο. Βάσει των πιθανών σεναρίων δικτύου θα διευκρινίσουμε ανάλογες διαδικασίες: 16

17 3.3.1 Επέκταση υφιστάμενου δικτύου Single Kit Κρυπτογράφηση dlan μέσω μπουτόν (σύμβολο Συνδέστε το νέο σας dlan WiFi ac σε μια πρίζα. σπιτάκι) Από τη στιγμή που η ενδεικτική λυχνία του κουμπιού κρυπτογράφησης με το εικονίδιο του σπιτιού ανάβει σταθερά λευκό (μετά από περίπου 50 δευτερόλεπτα.) η συσκευή είναι έτοιμη για λειτουργία. Για να αποσυνδέστε το dlan WiFi ac από την πρίζα τραβήξτε τη συσκευή. Η πρίζα καθώς και όλες οι συνδεδεμένες συσκευές πρέπει να είναι εύκολα προσβάσιμες, ώστε να μπορείτε να τραβάτε γρήγορα το φις εάν είναι απαραίτητο Προσθήκη ενός dlan WiFi ac σε υφιστάμενο κρυπτογραφημένο δίκτυο dlan Για να μπορέσετε να χρησιμοποιήσετε το dlan WiFi ac στο υφιστάμενο dlan δίκτυό σας, συνδέστε το πρώτα στο δίκτυό σας με τις υπάρχουσες συσκευές dlan. Για να αναγνωριστεί η νέα σας συσκευή από υπάρχον δίκτυο θα πρέπει να κάνετε τα εξής: Πιέστε το μπουτόν κρυπτογράφησης πρώτα σε μια από τις υπάρχουσες συσκευές για ένα δευτερόλεπτο περίπου (η λυχνία με συμβολισμό το σπιτάκι αναβοσβήνει πλέον γρήγορα). Σε συνέχεια πιέστε εντός δυο λεπτών το αντίστοιχο μπουτόν στη νέα σας σας συσκευή όπου και εκεί θα αναβοσβήνει πλέον γρήγορα η λυχνία. Μέσα σε λίγα λεπτά θα σταθεροποιηθούν και η νέα σας συσκευή θα είναι έτοιμη για χρήση. Πιέστε πρώτα το μπουτόν κρυπτογράφησης (περίπου 1 δευτερόλεπτο) σε μια από τις συσκευές dlan και σε συνέχεια εντός δυο λεπτών πιέστε το μπουτόν κρυπτογράφησης στην άλλη συσκευή dlan WiFi ac. (σύμβολο σπιτάκι) ή Χρησιμοποιείστε την εφαρμογή devolo cockpit για το Tablet ή Smartphone σας. Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο 3.4 λογισμικό devolo Cockpit και 4.1 devolo Cockpit app. ή Χρησιμοποιείστε την εφαρμογή devolo cockpit για τον υπολογιστή ή Laptop σας. Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο 3.4 λογισμικό devolo Cockpit και 4.2 devolo Cockpit Software ή Με καταχώρηση του κωδικού dlan Password στην επιφάνεια παραμετροποίησης Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο 5.5 Παραμετροποίηση συσκευής 17

18 Προσθήκη ενός dlan WiFi ac σε υφιστάμενο WLAN δίκτυο (WPS) Για να διαθέτει το dlan WiFi ac την ίδια παραμετροποίηση του ασύρματου δικτύου όπως διαθέτει ο WLAN Router σας (ίδιο όνομα SSID και κωδικός), μπορείτε να χρησιμοποιήσετε τη λειτουργεία WiFi Clone: WiFi Clone μέσω μπουτόν κρυπτογράφησης Πιέστε πρώτα το κρυπτογράφησης (σύμβολο σπιτάκι) στην επιφάνεια της συσκευής dlan WiFi ac και στη συνέχεια το μπουτόν WPS (συμβουλευτείτε πάντα τις οδηγίες χρήσης του Router σας) του WLAN Router σας από το οποίο θέλετε να μεταφέρετε τα στοιχεία πρόσβασης SSID & Password. WiFi Clone μέσω επιφάνειας παραμετροποίησης Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο 5 Παραμετροποίηση δικτύου WiFi Clone Για να συνδέσετε ένα dlan WiFi ac σ ένα υφιστάμενο δίκτυο με συσκευές devolo WiFi σειράς 500 πχ (500 WiFi ή 500 Wireless+) θα πρέπει να προβείτε χειροκίνητα στις αλλαγές του SSID και Password Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο 5 Παραμετροποίηση δικτύου Starter Kit και Single Kit Δημιουργία ενός νέου δικτύου dlan 1 Συνδέστε το dlan με δίκτυο με το Router σας. 2 Συνδέστε το dlan WiFi ac με μια πρίζα ρεύματος. Όταν ανάψει η λυχνία με σύμβολο το σπιτάκι, η συσκευή θα είναι σε κατάσταση λειτουργίας (διάρκεια περίπου 50 δευτερόλεπτα). Για να αποσυνδέστε το dlan WiFi ac από την πρίζα τραβήξτε τη συσκευή. Η πρίζα καθώς και όλες οι συνδεδεμένες συσκευές πρέπει να είναι εύκολα προσβάσιμες, ώστε να μπορείτε να τραβάτε γρήγορα το φις εάν είναι απαραίτητο Προσθήκη ενός dlan και ενός WiFi ac σε υφιστάμενο WLAN δίκτυο Για να μπορέσετε να χρησιμοποιήσετε το νέο σας dlan WiFi ac στο dlan δίκτυό συνδέστε το πρώτα στο δίκτυό σας με τις υπάρχουσες συσκευές dlan. Αυτό γίνεται με την κοινή χρήση ενός κωδικού πρόσβασης dlan όπου δημιουργεί ένα οριοθετημένο δίκτυο dlan. Επομένως, η κοινή χρήση του κωδικού πρόσβασης dlan χρησιμοποιείται για τον έλεγχο πρόσβασης στο δίκτυο dlan καθώς και για την κρυπτογράφηση. Για την ασφάλεια των μεταδιδόμενων δεδομένων ο κωδικός πρόσβασης dlan μπορεί να οριστεί με διάφορους τρόπους: 18

19 dlan δίκτυο μέσω μπουτόν κρυπτογράφησης 3 Πιέστε πρώτα το μπουτόν κρυπτογράφησης (περίπου 1 δευτερόλεπτο) σε μια από τις συσκευές dlan που υπήρχαν στο δίκτυο σας και σε συνέχεια εντός δυο λεπτών πιέστε το μπουτόν κρυπτογράφησης στην νέα συσκευή dlan WiFi ac. (σύμβολο σπιτάκι) 4 Το δίκτυο σας λειτουργεί και είναι προστατευμένο από μη εξουσιοδοτημένη πρόσβαση ή Χρησιμοποιείστε την εφαρμογή devolo Cockpit App για το Tablet ή Smartphone σας. Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο 3.4 λογισμικό devolo Cockpit και 4.1 devolo Cockpit app. ή Ένταξη επιπλέον συσκευών dlan WiFi ac σ ένα WLAN δίκτυο Χρησιμοποιείστε την εφαρμογή devolo Cockpit για τον υπολογιστή ή Laptop σας. Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο 3.4 λογισμικό devolo Cockpit και 4.2 devolo Cockpit Software ή Με καταχώρηση του κωδικού dlan Password στην επιφάνεια παραμετροποίησης Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο 5.5 Παραμετροποίηση συσκευής Δημιουργήστε μια ασύρματη σύνδεση προς το Laptop, Tablet ή Smartphone σας και χρησιμοποιήσετε για τη σύνδεση σας το κωδικό WiFi που νωρίτερα σημειώσατε. Είναι πρακτικό το dlan WiFi ac να χρησιμοποιεί την ίδια παραμετροποίηση (Στοιχεία πρόσβασης SSID & Password) με το Router σας. Αυτό μπορεί να γίνει πατώντας ένα μπουτόν. Η λειτουργεία λέγεται WiFi Clone και ενεργοποιείται με διάφορους τρόπους: 19

20 WiFi Clone μέσω μπουτόν Πιέστε πρώτα το μπουτόν κρυπτογράφησης που βρίσκεται στην μπροστινή επιφάνεια της συσκευής και συμβολίζεται με το σπιτάκι. Σε συνέχεια πιέστε το μπουτόν WPS στο WLAN Router σας από το οποίο επιθυμείτε να μεταφερθούν τα στοιχεία. ή Ενεργοποίηση του WiFi Clone μέσω λογισμικού. Περισσότερες πληροφορίες θα βρείτε στο κεφάλαιο 5 Παραμετροποίηση δικτύου WiFi Clone Για να συνδέσετε τα dlan WiFi ac μεταξύ τους μέσω WLAN πιέστε πρώτα το μπουτόν κρυπτογράφησης (σύμβολο σπιτάκι) για περίπου 1 δευτερόλεπτο στην υφιστάμενη συσκευή dlan WiFi ac για να μεταφερθούν οι ρυθμίσεις WLAN της συγκεκριμένης σε όλο το δίκτυο. Σε συνέχεια πιέστε και στην καινούργια συσκευή dlan WiFi ac εντός 2 λεπτών το μπουτόν κρυπτογράφησης (σύμβολο σπιτάκι) για περίπου 1 δευτερόλεπτο. Η υφιστάμενη συσκευή μεταφέρει τις ρυθμίσεις dlan & WLAN στην καινούργια συσκευή dlan. Για να συνδέσετε περισσότερες συσκευές, επαναλαμβάνετε απλά το προηγούμενο βήμα Οι WiFi συσκευές είναι πλέον μεταξύ τους συνδεδεμένες και ανταλλάσσουν εφεξής αυτόματα κάθε αλλαγή μεταξύ τους. Για να παραμετροποιήσετε και να ασφαλίσετε ευέλικτα το δικό σας WLAN δίκτυο, εγκαταστήστε την εφαρμογή Cockpit και συνεχίστε τις επιθυμητές αλλαγές. Περισσότερες πληροφορίες θα βρείτε στα κεφάλαια 3.4 εγκατάσταση devolo Software και 5 Παραμετροποίηση δικτύου. 3.4 Εγκατάσταση devolo Software devolo Cockpit App Η εφαρμογή devolo Cockpit App είναι εντελώς δωρεάν και μπορείτε μέσω Tablet & Smartphone να ελέγξετε και να παραμετροποιήσετε το δίκτυο σας όταν βρίσκεστε στο χώρο σας. Κατεβάστε την εφαρμογή από το ανάλογο Store στο Smartphone ή το Tablet σας. Θα βρείτε άμεσα την εφαρμογή αν ορίσετε ως κλειδί αναζήτησης τη λέξη devolo. 20

21 Στις εφαρμογές του Smartphone ή Tablet σας θα εγκατασταθεί το devolo Cockpit app. Με το άγγιγμα του εικονιδίου θα οδηγηθείτε στο μενού εκκίνησης. Για περισσότερες πληροφορίες, ανατρέξτε στο κεφάλαιο 4 devolo Cockpit Εγκατάσταση του devolo Cockpit Η εφαρμογή devolo Cockpit για υπολογιστή εμφανίζει όλες τις διαθέσιμες dlan συσκευές του dlan δικτύου σας. Παρέχει πληροφορίες των συσκευών και μπορείτε να παραμετροποιήσετε ευέλικτα το δίκτυο σας. Software για Linux (Ubuntu) Η εφαρμογή devolo Cockpit είναι διαθέσιμη μέσω του παρακάτω συνδέσμου μετά το κατέβασμα του αρχείου απλά κάντε ανάλογο κλικ για να ξεκινήσει η εγκατάσταση. Η εφαρμογή devolo Cockpit είναι διαθέσιμη μέσω του παρακάτω συνδέσμου μετά το κατέβασμα του αρχείου απλά κάντε ανάλογο κλικ για να ξεκινήσει η εγκατάσταση. Με τη βοήθεια των προτροπών στην οθόνη μπορείτε να εγκαταστήσετε το λογισμικό devolo Cockpit Για περισσότερες πληροφορίες, ανατρέξτε στο κεφάλαιο 4 devolo Cockpit Software για Mac (OS X) Η εφαρμογή devolo Cockpit είναι διαθέσιμη μέσω του παρακάτω συνδέσμου μετά το κατέβασμα του αρχείου απλά κάντε ανάλογο κλικ για να ξεκινήσει η εγκατάσταση. 21

22 3.5 Απεγκατάσταση - Αφαίρεση Για να απεγκαταστήσετε αφαιρέσετε ένα dlan 1200 WiFi ac από το υφιστάμενο σας δίκτυο πιέστε για τουλάχιστον δέκα δευτερόλεπτα το μπουτόν κρυπτογράφησης (σύμβολο σπιτάκι). Η συγκεκριμένη συσκευή λαμβάνει ένα τυχαίο κωδικό κρυπτογράφησης και αφαιρείται έτσι από το υφιστάμενο δίκτυο. Για να την προσθέσετε σε κάποιο άλλο, ή στο υφιστάμενο δίκτυο ακολουθήστε τις οδηγίες στην ενότητα Προσθήκη ενός dlan WiFi ac σε υφιστάμενο δίκτυο 22

23 4 devolo Cockpit Μόλις συνδεθεί το Smartphone ή Tablet σας με το 4.1 devolo Cockpit App Η εφαρμογή devolo Cockpit App είναι μια εφαρμογή dlan WiFi ac θα εμφανιστούν όλες οι διαθέσιμες συσκευές του δικτύου σας επίβλεψης και κρυπτογράφησης με την οποία μπορείτε να ανιχνεύσετε όλες σας τις διαθέσιμες συσκευές στο δικό σας dlan δίκτυο για να τις παραμετροποιήσετε με ασφάλεια. Είναι αντίστοιχο της εφαρμογής devolo Cockpit Περιεχόμενα εφαρμογής Αγγίζοντας την οθόνη προς αριστερά και δεξιά ή πάνω και κάτω, βλέπετε της διαθέσιμες συσκευές του δικτύου σας. Για περισσότερα διαβάστε το (κεφάλαιο 4.2 devolo Cockpit Software) Το σύμβολο με το σπιτάκι δείχνει ότι υπάρχει σύνδεση dlan Επίσης μπορείτε μέσω της εφαρμογής devolo Cockpit app να παραμετροποιήσετε το δικό σας ασύρματο δίκτυο WLAN ή το ενσύρματα δίκτυο dlan Για περισσότερα διαβάστε το (κεφάλαιο 6 παραμετροποίηση δικτύου) Έχοντας εγκαταστήσει ένα dlan WiFi ac όπως περιγράφουμε στο κεφάλαιο 3.3 Εγκατάσταση μπορείτε τώρα να προχωρήσετε στην εγκατάσταση της εφαρμογής devolo Cockpit app. Για να συνδεθείτε μέσω Smartphone ή Tablet με το dlan WiFi ac αγγίξτε το εικονίδιο My dlan Επιλέξτε τη συσκευή και αγγίξτε στην οθόνη σας το σύμβολο με τα γρανάζια και στη συνέχεια επιλέξτε το Web user interface. Το σύμβολο με το ασύρματο σήμα δείχνει ότι υπάρχει σύνδεση WLAN Το διάγραμμα δείχνει τη ποιότητα σύνδεσης. Η ένδειξη χαρακτηρίζει την ταχύτητα σε Mbps. Κάνοντας κλικ σε κάθε συσκευή, βλέπετε την ταχύτητα από την απεικονισμένη συσκευή προς τις υπόλοιπες. Κάνοντας κλικ στο εικονίδιο γρανάζι και βέλος οδηγείστε στην επιφάνεια παραμετροποίησης της συσκευής dlan WiFi ac. Για περισσότερα διαβάστε το (κεφάλαιο 6 παραμετροποίηση δικτύου) Κάνοντας κλικ στο εικονίδιο διαγράφετε τη συνδεδεμένη συσκευή. 23

24 4.1.2 Επιφάνεια ρυθμίσεων Μέσω του εικονιδίου μπορείτε να προσθέσετε μια επιπλέον dlan συσκευή στο δίκτυο σας. Όπως Κάνοντας κλικ στο εικονίδιο με τα γρανάζια μεταφέρεστε περιγράφει και η διαδικασία μέσω μπουτόν στο στην επιφάνεια παραμετροποίησης της επιλεγμένης κεφάλαιο συσκευής. Στο σημείο αυτό έχετε τη δυνατότητα να ονομάσετε τη συσκευή σας πχ (Σαλόνι σύμφωνα με το χώρο τοποθεσίας) ή να επαναφέρετε τη συσκευή στις εργοστασιακές ρυθμίσεις. Επίσης λαμβάνετε πληροφορίες για την έκδοση του Firmware ή την Mac Address που χρησιμοποιεί η συσκευή Υποσέλιδη επιφάνεια ρυθμίσεων Οι λειτουργίες της επιφάνειας ρυθμίσεων είναι εξηγούμενες και μπορούν να χρησιμοποιηθούν σύμφωνα με τις ανάγκες σας διαισθητικά. Ανάλογα σε πιο μενού βρίσκεστε εμφανίζονται και οι εφικτές λειτουργίες Μέσω του εικονιδίου μεταφέρεστε στην αρχική σελίδα της εφαρμογής Μέσω του εικονιδίου πραγματοποιείτε την ανανέωση της σελίδας που βρίσκεστε. Μέσω του εικονιδίου μπορείτε να αλλάξετε τον κωδικό dlan του υφιστάμενου δικτύου σας. 4.2 devolo Cockpit Software Ο εργοστασιακός κωδικός για τις dlan συσκευές είναι HomePlugAV. Θα θέλαμε να τονίσουμε εδώ ότι ο κωδικός αυτός δεν έχει καμία σχέση με τον κωδικό WiFi των συσκευών dlan WiFi ac Η εφαρμογή devolo Cockpit είναι μια εφαρμογή επίβλεψης και κρυπτογράφησης με την οποία μπορείτε να ανιχνεύσετε όλες σας τις διαθέσιμες συσκευές στο δικό σας dlan δίκτυο για να τις παραμετροποιήσετε με ασφάλεια. Είναι αντίστοιχο της εφαρμογής devolo Cockpit App. Για περισσότερα διαβάστε το (κεφάλαιο 4.1 devolo Cockpit App) 24

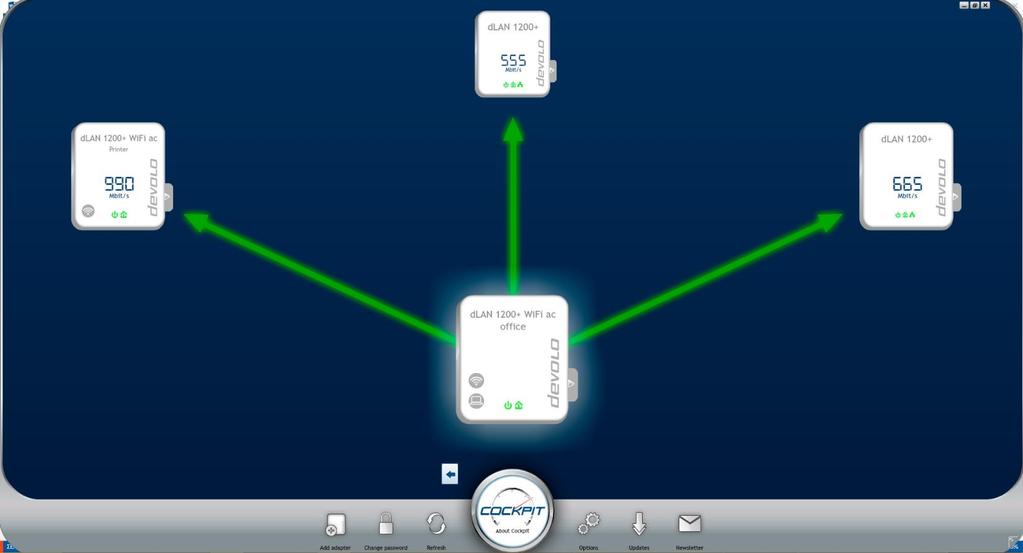

25 4.2 devolo Cockpit Software Η εικόνα κάτω είναι ενδεικτική και παρουσιάζει πχ. τέσσερεις συσκευές που έχουν λάβει ονομασία βάσει τοποθεσίας και δείχνουν την ταχύτητα σύνδεσης μεταξύ τους. Όπως θα παρατηρήσετε κάποιες συσκευές έχουν λάβει όνομα σύμφωνα με την τοποθεσία τους όπως περιγράφουμε στο κεφάλαιο

26 Μετά την εκκίνηση της εφαρμογής devolo Cockpit εμφανίζονται οι *διαθέσιμες συσκευές του δικτύου σας. Αυτό μπορεί να διαρκέσει μερικά δευτερόλεπτα. Όλες οι συσκευές του δικτύου σας εμφανίζονται με σύμβολα. Το σύμβολο δίπλα συμβολίζει ότι η συσκευή που βρίσκεται στη μέση είναι άμεσα συνδεδεμένη με τον υπολογιστή σας. Αν διαθέτετε περισσότερες συσκευές άμεσα συνδεδεμένες με υπολογιστή θα εμφανίζεται το διπλανό σύμβολο. Τα χρωματιστά βέλη συμβολίζουν την ταχύτητα από μια συσκευή dlan προς τις υπόλοιπες συσκευές dlan Πράσινο: Η σύνδεση είναι ιδανική για αναπαραγωγή HD Video Streaming Ρυθμίσεις και λειτουργίες Οι ρυθμίσεις στην επιλεγμένη συσκευή μπορούν να πραγματοποιηθούν από την μπάρα εικονιδίων του υποσέλιδου ή από το πλαϊνό μενού της συσκευής Εικονίδια μπάρας υποσέλιδου Εικονίδια πλαϊνό μενού της συσκευής Πορτοκαλί: Κόκκινο: Η σύνδεση δικτύου είναι ιδανική για SD Video Streaming και Online Gaming Η σύνδεση είναι αρκετή για μεταφορά δεδομένων και πρόσβαση στο Internet *διαθέσιμες συσκευές είναι εκείνες που δεν έχουν πέσει σε κατάσταση αδράνειας - εξοικονόμησης ενέργειας 26

27 Επεξήγηση συμβόλων devolo Cockpit Προσθήκη νέας συσκευής στο υπάρχον dlan δίκτυο σας μέσω του Security ID ή WiFi key. Εναλλακτική διαδικασία προσθήκης όπως περιγράφεται στην ενότητα Επέκταση υφιστάμενου δικτύου Single Kit Μέσω του εικονιδίου μπορείτε να αλλάξετε τον κωδικό dlan του υφιστάμενου δικτύου σας. Το εικονίδιο ελέγχει αν η συσκευές σας και το λογισμικό Cockpit είναι εξοπλισμένα με το τελευταίο Firmware. Σε περίπτωση που υπάρχει ενημέρωση, εμφανίζεται η παρακάτω προτροπή. Ο κωδικός εργοστασίου για τις dlan συσκευές είναι HomePlugAV. Θα θέλαμε να τονίσουμε εδώ ότι ο κωδικός αυτός δεν έχει καμία σχέση με τον κωδικό WiFi των συσκευών dlan WiFi ac Μέσω του εικονιδίου πραγματοποιείτε την ανανέωση της σελίδας που βρίσκεστε. Το εικονίδιο των επιλογών σας μεταφέρει στις δυνατότητες αλλαγής ονόματος της συσκευής, ανάγνωσης του Firmware κλπ. Επίσης μπορείτε να επιλέξετε αν επιθυμείτε να μεταφέρονται στοιχεία ταχύτητας μεταξύ των συσκευών σας στην devolo. Οι πληροφορίες είναι ανώνυμες και χρησιμοποιούνται μόνο για στατιστικές. Μας βοηθάτε με τον τρόπο αυτό να βελτιώσουμε την τεχνολογία. Μέσω του εικονιδίου μπορείτε να εγγραφείτε στη βάση δεδομένων μας για να σας αποστέλλουμε Newsletter για την τεχνολογία, τις αναβαθμίσεις κλπ. 27

28 Οι αναφερόμενες ρυθμίσεις εξαρτώνται πάντα από τον τύπο τις συσκευής. Αλλαγή αριθμού Κωδικού Security ID Κρυπτογράφηση με devolo Cockpit Αφού προσθέσατε όλες τις επιθυμητές dlan συσκευές στο dlan δίκτυο σας επιλέξτε το εικονίδιο Change Αν χρησιμοποιήσετε dlan συσκευές χωρίς password για να δημιουργήσετε ένα νέο ασφαλές κρυπτογράφηση τότε μπορείτε να τις κρυπτογραφήσετε κωδικό που θα ισχύει για όλες τις καταχωρημένες εφόσον επιθυμείτε μέσω του devolo Cockpit συσκευές σας. Σημειώστε πριν τη διαδικασία κρυπτογράφησης όλα τα Security IDs των dlan συσκευών σας. Ο μοναδικός αριθμός ασφαλείας βρίσκεται πάνω στην ετικέτα της συσκευής και αποτελείται από 16 γράμματα χωρισμένα σε τμήματα 4 Χ 4 που χωρίζονται από ενδιάμεσες παύλες (πχ ANJR-KMOR-KSHT-QRUV). Επίσης φροντίστε να είναι όλες οι dlan συσκευές συνδεδεμένες με το ρεύμα και τις περιφερειακές συσκευές που επιθυμείτε. Ανεύρεση τοπικής συσκευής Μόλις ξεκινήσει η εφαρμογή πραγματοποιείται ανίχνευση για τη συσκευή που είναι συνδεδεμένη με τον υπολογιστή σας. Προσθήκη συσκευής Προσθέστε τώρα όλες τις dlan συσκευές στο dlan δίκτυο σας επιλέγοντας το εικονίδιο Add adapter. Για να γίνει αυτό είναι απαραίτητος ο αριθμός ασφαλείας (Security ID) που αναγράφεται πάνω στην ετικέτα της συσκευής. Προσθέστε τώρα τον αριθμό και επιβεβαιώστε με ΟΚ. Εφόσον ο αριθμός είναι σωστός και η συσκευή διαθέσιμη, θα προστεθεί η συσκευή στο dlan δίκτυο. Έχετε τη δυνατότητα να ορίσετε ένα δικό σας κωδικό, να αφήσετε τον εργοστασιακό κωδικό ή να σας προταθεί ένας τυχαίος κωδικός. Για να χρησιμοποιήσετε ένα δικό σας κωδικό θα πρέπει να αποτελείται από τουλάχιστον 8 χαρακτήρες λατινικού τύπου καταχωρώντας το στο πεδίο Network password. Εναλλακτικά μπορεί να σας προταθεί ο εναλλακτικός τυχαίος κωδικός πατώντας Generate secure password ή να επιλέξετε τον εργοστασιακό κωδικό επιλέγοντας Factory default password Συνήθως οι χαρακτήρες που αποτελούν τον κωδικό είναι κρυμμένοι. Ενεργοποιώντας το πεδίο Show characters εμφανίζονται οι χαρακτήρες που πληκτρολογείτε. (Πάντα με λατινικούς χαρακτήρες) Ο κωδικός εργοστασίου για τις dlan συσκευές είναι HomePlugAV. 28

29 Αν ανοίξετε και πάλι την εφαρμογή για να προσθέσετε μια νέα dlan συσκευή η εφαρμογή από μόνη της έχει απομνημονεύσει το κωδικό dlan που είχατε δημιουργήσει στο παρελθόν. Για να προσθέσετε τη συσκευή απλά επαναλάβετε τη διαδικασία Προσθήκη συσκευής. Αυτόματα η νέα συσκευή dlan θα αποκτήσει τον αποθηκευμένο κωδικό. 5 Παραμετροποίηση δικτύου Το dlan WiFi ac διαθέτει ένα ενσωματωμένο περιβάλλον διαμόρφωσης το οποίο μπορείτε να επεξεργαστείτε μέσω ενός περιηγητή (Internet Browser). Εδώ μπορείτε να παραμετροποιήσετε τη συσκευή σας. 5.1 Ενσωματωμένο περιβάλλον διαμόρφωσης Μπορείτε να μπείτε στο περιβάλλον διαμόρφωσης του WiFi ac με διάφορους τρόπους: Μέσω της εφαρμογής devolo Cockpit App από το Smartphone ή Tablet σας επιλέγοντας το σύμβολο Βέλος/Γρανάζι. Για περισσότερα διαβάστε το (κεφάλαιο devolo Cockpit Software) Η εφαρμογή αυτή σας προωθεί στο περιβάλλον διαμόρφωσης ανιχνεύοντας την IP της dlan συσκευής σας. Σε συνέχεια ανοίγει το περιβάλλον διαμόρφωσης μέσω του περιηγητή (browser) που έχετε ορίσει ως πρωτεύον κύριο περιηγητή. Κανονικά φτάνετε αμέσως στο περιβάλλον διαμόρφωσης. Αν όμως έχετε επιλέξει την προστασία μέσω κωδικού πρόσβασης μέσα από το μενού επιλογές, τότε θα χρειαστείτε τον κωδικό που έχετε ορίσει. Για περισσότερα διαβάστε το (κεφάλαιο Σύστημα) 5.2 Περιγραφή του περιβάλλον διαμόρφωσης Όλες οι λειτουργίες στο περιβάλλον διαμόρφωσης περιγράφονται στο συγκεκριμένο εγχειρίδιο χρήσης. Η σειρά επεξηγήσεων βασίζεται στη δομή του περιβάλλοντος διαμόρφωσης. Πατήστε πάντα το πεδίο ΟΚ για να αποθηκεύσετε τις αλλαγές που προτίθεστε να κάνετε. Μέσω του λογισμικού devolo Cockpit Software για υπολογιστή. Έχει δημιουργηθεί εικονίδιο στο λειτουργικό σας σύστημα επιλέγοντας το devolo Cockpit. Πατήστε το πεδίο Cancel όταν θέλετε να αφήσετε τη σελίδα στην οποία βρίσκεστε ή για να μην αποθηκεύσετε τις αλλαγές στη συγκεκριμένη σελίδα. 29

30 Οι τέσσερις κεντρικές περιοχές του περιβάλλοντος διαμόρφωσης βρίσκονται στο κάτω μέρος της οθόνης σας. Κάντε κλικ απ ευθείας για να μεταβείτε στην επιλογή σας Στην περιοχή WLAN Configuration θα βρείτε όλες τις λειτουργίες που αφορούν την ασύρματη εκπομπή της συσκευής. Στην περιοχή Status Overview θα βρείτε πληροφορίες για όλες τις συνδεδεμένες dlan & WLAN συσκευές. Στην περιοχή Device Configuration θα βρείτε όλες τις λειτουργίες dlan 5.3 WLAN Configuration Στην περιοχή WLAN Configuration πραγματοποιείτε αλλαγές για την ασφάλεια του ασύρματου δικτύου Access Point WiFi Time Control Guest Account Parental Controls WiFi Filters WiFi Move WiFi Protected Setup Μ ένα κλικ ή άγγιγμα στο ανάλογο εικονίδιο καταλήγετε στην επιλεγμένη λειτουργία Access Point Στην περιοχή Management θα βρείτε επιλογές όπως αλλαγή γλώσσας, ασφάλεια συσκευών, επαναφορά συσκευών, Firmware κλπ. WiFi on/off Μπορείτε εφόσον επιθυμείτε να ανοίγεται και να κλείνετε τη λειτουργία WiFi της συσκευής σας. Για να ανοίξετε τη λειτουργία WiFi πατήστε μια φορά για λίγο το μπουτόν μπροστά στην επιφάνεια της συσκευής. Περίπου ένα δευτερόλεπτο. Για να την κλείσετε πατήστε το ίδιο μπουτόν για περίπου τρία έως τέσσερα δευτερόλεπτα και το εικονίδιο θα σβήσει. 30

31 Αν επιθυμείτε να πραγματοποιήσετε τη λειτουργία αυτή μέσα από το περιβάλλον διαμόρφωσης κάντε κλικ στο WLAN Configuration Access Point WiFi off-on Για να την κλείσετε πατήστε το ίδιο μπουτόν για περίπου τρία έως τέσσερα δευτερόλεπτα και το εικονίδιο θα σβήσει. ή Ενεργοποιήστε το WiFi Time Control. Για περισσότερες πληροφορίες διαβάστε το κεφάλαιο WiFi Time Control Εργοστασιακά η λειτουργεία WiFi της συσκευής dlan WiFi ac είναι ενεργή Αν επιθυμείτε να χρησιμοποιήσετε τη συσκευή αποκλειστικά σε λειτουργία dlan, τότε μπορείτε να απενεργοποιήσετε κλείσετε οριστικά τη λειτουργία WiFi Αν επιθυμείτε να παραμετροποιήσετε τις λειτουργίες WLAN μπορείτε να προβείτε στα εξής: WiFi frequency band Μπορείτε να λειτουργήσετε παράλληλα τις συχνότητες Στο standard φάσμα συχνότητας 2,4 GHz έχετε στη διάθεση σας 13 κανάλια ενώ στο φάσμα των 5 GHz αντίστοιχα 140 κανάλια Αν αποφασίσετε να λειτουργήσετε αποκλειστικά το φάσμα των 5 GHz, θα πρέπει να υποστηρίζουν και οι τερματικές σας συσκευές τη συχνότητα αυτή. Από το κανάλι 52 και άνω μπαίνετε σε συχνότητα ελεγχόμενη όπου κατά τη διάρκεια αυτή η συσκευή dlan WiFi ac δεν είναι προσβάσιμη. Και στις δυο περιπτώσεις συνιστούμε να επιλέξετε την standard λειτουργία αφήνοντας την επιλογή καναλιού στο Auto. Επειδή το dlan WiFi ac επιλέγει από μόνο του και τακτικά το κατάλληλο κανάλι. Αυτό σημαίνει ότι όταν αποσυνδέεται η τελευταία ασύρματη συσκευή, τότε το dlan WiFi ac ψάχνει για την καταλληλότερη συχνότητα. Αν δεν υπάρχει καμία συσκευή συνδεδεμένη, τότε η συσκευή ανιχνεύει αυτόματα κάθε 15 λεπτά την καταλληλότερη συχνότητα. Network name 2,4 + 5 GHz Το όνομα του ασύρματου σταθμού σας (SSID) είναι εργοστασιακά προκαθορισμένο. Μπορείτε να το αλλάξετε την ονομασία του σύμφωνα με τις επιθυμίες σας (Λατινικοί χαρακτήρες). Μπορείτε να κρύψετε το όνομα του σταθμού σας εφόσον επιθυμείτε επιλέγοντας Hide SSID. Αν κάνετε αυτή την επιλογή θα πρέπει να γνωρίζεται το όνομα του για να πραγματοποιηθεί σύνδεση. 31

32 Κάποιες ασύρματες κάρτες δικτύου αντιμετωπίζουν προβλήματα σύνδεσης με κρυμμένα δίκτυα. Αν αποτελεί η σύνδεση με κρυμμένο δίκτυο (SSID) πρόβλημα τότε προτείνουμε να πραγματοποιήσετε τη σύνδεση με φανερό (SSID) αρχικά και μετά την πρώτη σύνδεση να το κρύψετε ξανά. Encryption WPA/WPA2 Εργοστασιακά η ασφάλεια κρυπτογράφηση του WLAN δικτύου είναι ορισμένη σε WPA2. Ο κωδικός πρόσβασης για το WLAN δίκτυο είναι το WiFi key του WiFi ac που αναφέρεται στην ετικέτα στο πίσω μέρος της συσκευής. Για την ασφάλεια των δεδομένων σε ασύρματη σύνδεση η παρέχεται ασφάλεια σύμφωνα με το standard WPA/WPA2 (WiFi Protected Setup) Η διαδικασία ασφάλειας WPA/WPA2 προσφέρει ευελιξία στην επιλογή κωδικού μεταξύ αριθμών και χαρακτήρων μέχρι μήκους 63 χαρακτήρων. Ο κωδικός καταχωρείται από εσάς μέσω του πληκτρολογίου σας, χωρίς να χρειαστεί νωρίτερα άλλη διαδικασία προσαρμογής. Encryption none Προτείνεται να διαθέτετε πάντα WLAN δίκτυο με ασφάλεια. Διαφορετικά όποιος βρίσκεται στην ακτίνα της εκπομπής του δικτύου σας αποκτά πρόσβαση με δυνατότητα εισβολής. Χωρίς κρυπτογράφηση είναι όλα σας τα δεδομένα προσπελάσιμα από τρίτους. Αν δεν διαθέτετε επιπλέον ρυθμίσεις ασφάλειας όπως WLAN-Filter (Για περισσότερες πληροφορίες διαβάστε το κεφάλαιο WLAN Filter) τότε το δίκτυο σας είναι απροστάτευτο και ευάλωτο από τρίτους. Κάθε εισβολή είναι ορατή στο WLAN Monitor Αποθηκεύστε πρώτα όλες σας τις αλλαγές επιλέγοντας το πεδίο ΟΚ πριν απομακρυνθείτε από τη σελίδα Παρακαλούμε να λάβετε υπ όψη σας ότι μετά την αποθήκευση των ρυθμίσεων μέσω ασύρματης σύνδεσης αποσυνδέεστε λόγω των αλλαγών από τη συσκευή dlan WiFi ac. Προτείνουμε εφόσον είναι εφικτό να παραμετροποιείτε τη συσκευή μέσω καλωδίου Ethernet ή dlan. Επίσης όταν αλλάζετε ονόματα δικτύου (SSID) και κωδικούς ότι τα στοιχεία αυτά μεταφέρονται και στο υπόλοιπο δίκτυο αυτόματα εφόσον διαθέτετε περισσότερες από μια συσκευή dlan WiFi ac και ενδεχόμενα να αποσυνδέσετε άλλους χρήστες που είναι συνδεδεμένοι στο ασύρματο δίκτυο σας. 32

33 5.3.2 WiFi time control Προγραμματισμένος χρόνος εκπομπής του WiFi Για να χρησιμοποιήσετε τη λειτουργία αυτή θα πρέπει πρώτα να την ενεργοποιήσετε. Ανά ημέρα μπορείτε να ορίσετε περισσότερες από μια ζώνη ώρας που ενεργοποιεί το ασύρματο σας δίκτυο. Η αυτόματη ενεργοποίηση ανοίγει και κλείνει αυτόματα το δίκτυο σας μετά τη ρύθμιση. Η ώρα πρέπει να είναι σε μορφή HH:MM Αν ενεργοποιήσετε την αυτόματη αποσύνδεση (Automatic disconnection) θα κλείσει το ασύρματο δίκτυο μόνο όταν αποσυνδεθεί και η τελευταία συνδεδεμένη ασύρματη συσκευή. Χειροκίνητη άνοιγμα ή κλείσιμο του ασύρματου δικτύου μέσω μπουτόν λαμβάνει προτεραιότητα σε σχέση με την αυτόματη ενεργοποίηση. Η προσαρμοσμένη λειτουργία θα ισχύει πάλι όταν βρεθεί στο χρονοδιάγραμμα που ορίσατε. Η παράλληλη σύνδεση του επισκέπτη (Guest account) αποκτά ξεχωριστό όνομα δικτύου (SSID) με χρονικό όριο ισχύς του κωδικού πρόσβασης που είναι διαφορετικός από αυτό της κύριας σύνδεσης σας. Εν μέσω της παράλληλης σύνδεσης (Guest account) ο επισκέπτης αποκτά πρόσβαση στο Internet χωρίς δυνατότητα μετάβασης στο προσωπικό σας δίκτυο. Για να ενεργοποιήσετε τη λειτουργία αυτή ενεργοποιήστε απλά την λειτουργία Guest account επιλέγοντας on. Επίσης μπορείτε να ενεργοποιήσετε την υπηρεσία αυτή μέσω μιας φορητής συσκευής χρησιμοποιώντας την εφαρμογή devolo Cockpit App. Αν επιθυμείτε να περιορίσετε τη χρήση μόνο για το Internet τότε επιλέξτε Only allow Internet access στη θέση on. Στο πεδίο Guest account network name μπορείτε να ορίσετε ένα ξεχωριστό όνομα ασύρματου δικτύου (SSID) Guest account Αν επιθυμείτε να περιορίσετε τη χρήση και χρονικά, ενεργοποιήστε το πεδίο Automatic shutoff Αν επιθυμείτε να δώσετε πρόσβαση στο Internet σε επιλέγοντας και το χρόνο κάτω από το πεδίο φίλους ή επισκέπτες σας χωρίς να θέλετε να Automatically shut off guest account after γνωστοποιήσετε τοn προσωπικό κωδικό (WLAN Password) σας, τότε μπορείτε παράλληλα με την κύρια ασύρματη σύνδεση να ενεργοποιήσετε το ασύρματο δίκτυο πρόσβαση επισκέπτη. 33

34 Παρακαλώ λάβετε υπόψη σας ότι η πρόσβαση επισκέπτη (Guest Account) είναι ενεργή όσο είναι ο χρόνος που έχετε ορίσει στο πεδίο Automatically shut off guest account after. Με τη λήξη του χρόνου απενεργοποιείται και το ίδιο δίκτυο. Encryption Προτείνεται να κρυπτογραφήσετε και το WLAN δίκτυο του επισκέπτη. Διαφορετικά όποιος βρίσκεται στην ακτίνα της εκπομπής του δικτύου σας αποκτά πρόσβαση με δυνατότητα εισβολής. Για την ασφάλεια των δεδομένων σε ασύρματη σύνδεση η παρέχεται ασφάλεια σύμφωνα με το standard WPA/WPA2 (WiFi Protected Setup) ενεργοποιήστε τη λειτουργία επιλέγοντας on. Σε συνέχεια μπορείτε να επιλέξετε πόση ώρα μπορούν να χρησιμοποιούν την ημέρα την πρόσβαση στο Internet. Αρχικά θα πρέπει να ενεργοποιήσετε συγχρονισμό της συσκευής με τη ζώνη ώρας που βρίσκεστε. Για να προβείτε στην επιλογή πρέπει να υπάρχει ενεργή σύνδεση στο Internet και να ακολουθήστε τα βήματα Management Management Retrieve date and time automatically Time zone Για την Ελλάδα GMT +02:00 Time server (αφήνετε την αυτόματη πρόταση) Η λειτουργία Time server είναι εργοστασιακά πάντα ενεργή. Η διαδικασία ασφάλειας WPA/WPA2 προσφέρει ευελιξία στην επιλογή κωδικού μεταξύ αριθμών και χαρακτήρων μέχρι μήκους 63 χαρακτήρων. Ο κωδικός καταχωρείται από εσάς μέσω του πληκτρολογίου σας, χωρίς να χρειαστεί νωρίτερα άλλη διαδικασία προσαρμογής. Αν επιθυμείτε να ενεργοποιήσετε ένα ημερήσιο όριο χρήσης του Internet επιλέξτε την διεύθυνση MAC της συσκευής που επιθυμείτε να περιορίσετε. Μπορείτε επίσης να καταχωρήσετε χειροκίνητα τη διεύθυνση MAC μιας προς περιορισμού συσκευής. Ακολουθήστε τα βήματα Parental controls Γονικός έλεγχος WiFi devices with a time limit Ενεργοποιώντας τη λειτουργία αυτή μπορείτε να ρυθμίσετε την πρόσβαση του Internet χρονικά για συγκεκριμένες συσκευές. Πχ για να ελέγξετε τη χρήση του Internet στα παιδιά σας και να την περιορίσετε Εδώ θα βρείτε τις συσκευές που έχουν ορισθεί να έχουν περιορισμένη πρόσβαση. 34

35 Κάθε συσκευή απεικονίζεται με διεύθυνση MAC, Όνομα και υπόλοιπο χρόνου χρήσης. Αν επιθυμείτε να αφαιρέσετε μια συσκευή, επιλέξτε την και κάντε κλικ στο καλάθι ανακύκλωσης το οποίο βρίσκεται δεξιά της διεύθυνσης MAC Μ ένα κλικ στο εικονίδιο με τα γρανάζια επεξεργάζεστε το χρονοδιάγραμμα περιορισμού χρόνου για την επιλεγμένη συσκευή. Ο χρόνος χρήσης μπορεί να δοθεί σε ώρες και λεπτά Ο περιορισμένος χρόνος μπορεί μόνο να οριστεί όταν υφίσταται σύνδεση στο Internet και το χρονοδιάγραμμα εκπομπής. Για περισσότερες πληροφορίες διαβάστε τις οδηγίες στο κεφάλαιο Η ώρα χρήσης του γονικού ελέγχου ορίζεται ανά ημέρα και ανά περίοδο. Πχ μπορείτε να ορίσετε 2 ώρες ανά ημέρα όλη την εβδομάδα ή ανά ημέρα με διαφορετικές ώρες χρήσης πχ από Δευτέρα έως και Παρασκευή 6 ώρες και το Σαββατοκύριακο 8 ώρες WLAN Filter Επιπρόσθετα στη κρυπτογράφηση (βλέπε κεφάλαιο Access Point) μπορείτε να ασφαλίσετε το δίκτυο σας με WLAN φίλτρα. Έτσι μπορείτε να ορίσετε συγκεκριμένες μόνο συσκευές να λειτουργούν στο WLAN δίκτυο σας. Αυτό σημαίνει ότι ακόμα και αν είχατε αφαιρέσει το κωδικό πρόσβασης πάλι δεν θα μπορούσε να συνδεθεί η ξένη συσκευή Το φίλτρο WLAN να χρησιμοποιείται μόνο σαν επιπλέον ασφάλεια. Με τη βοήθεια του μπορείτε μεν να αποκλείσετε ξένες συσκευές όμως παρόλο αυτά ένα μη ασφαλισμένο ασύρματο δίκτυο παραμένει ευάλωτο. Για να χρησιμοποιήσετε το φίλτρο WLAN απλά κάντε κλικ στο on. Τώρα μπορείτε να επιλέξετε δικτυακές συσκευές από τη λίστα (για περισσότερες πληροφορίες διαβάστε το κεφάλαιο WLAN Monitor) ή να τις καταχωρήσετε χειροκίνητα. Νέες χειροκίνητες εγγραφές καταχωρείτε πατώντας πρώτα το σύμβολο Permitted WiFi devices Ελεύθερες WiFi συσκευές Οι συνδεδεμένες σας συσκευές μέσα το dlan WiFi ac καταχωρούνται αυτόματα με την MAC Address και για να έχουν την ελεύθερη πρόσβαση απλά κάντε κλικ στο σύμβολο με το Σε συνέχεια θα εμφανιστεί στις ελεύθερες συσκευές. Για να αφαιρέσετε μια συσκευή απλά επιλέξτε την και κάντε ένα κλικ στο εικονίδιο με το καλάθι ανακύκλωσης. 35

36 Το φίλτρο WLAN μπορεί μόνο να καταχωρήσει συσκευές που είναι άμεσα συνδεδεμένες με το Access point dlan WiFi ac και όχι μέσω λογαριασμό επισκέπτη WiFi Move WiFi Move είναι η τεχνολογία συγχρονισμού όλων των ρυθμίσεων WLAN των συνδεδεμένων συσκευών μεταξύ τους. Η MAC Address περιγράφει τo σημείο προσπέλασης μια δικτυακής συσκευής που καλείται και ως η φυσική διεύθυνση μιας συσκευής. Μπορείτε να εντοπίσετε πολύ εύκολα τη διεύθυνση MAC ενός υπολογιστή με Windows. Ανοίξτε το παράθυρο εκτέλεσης με την εντολή cmd και πληκτρολογήστε την εντολή IPCONFIG/ALL. Η διεύθυνση MAC χαρακτηρίζεται ως physical address. Εργοστασιακά στο dlan WiFi ac η τεχνολογία WiFi Move είναι ενεργή. Η ενεργοποίηση συγχρονισμού των ρυθμίσεων γίνεται με το πάτημα ενός μπουτόν και συγκεκριμένα το μπουτόν με σύμβολο το σπιτάκι. Πως λειτουργεί ο συγχρονισμός μπορείτε να διαβάσετε στο κεφάλαιο Μπουτόν κρυπτογράφησης και 3.3 σύνδεση dlan WiFi ac Να έχετε πάντα υπόψη σας να προσθέσετε και τη δική σας φυσική διεύθυνση MAC σε περίπτωση που είστε μόνο ασύρματα συνδεδεμένος. Διαφορετικά θα κλειδωθείτε μόνος σας εκτός δικτύου. WiFi Move Technology support enabled Η υπηρεσία ενεργοποιείται κάνοντας κλικ στο on. Επίσης αναφέρει πότε και πόσες συγχρονίστηκαν (Last synchronisation) τελευταία. Αποθηκεύστε πρώτα όλες τις ρυθμίσεις σας επιλέγοντας το πεδίο ΟΚ πριν αφήσετε τη σελίδα παραμετροποίησης. WiFi Clone Με την υπηρεσία WiFi Clone μπορείτε να μεταφέρετε τα στοιχεία του υφιστάμενου Router σας στη συσκευή dlan WiFi ac. Ενεργοποιήστε τη διαδικασία κάνοντας κλικ στο Start Setup και σε συνέχεια πιέστε το μπουτόν WPS στο Router σας. 36

37 5.3.7 WiFi Protected Setup (WPS) WPS via PIN Το Wi-Fi Protected Setup (WPS) είναι ένα πρότυπο κρυπτογράφησης που αναπτύχθηκε από τη διεθνή κοινοπραξία Wi-Fi Alliance για εύκολη και γρήγορη εγκατάσταση ασφαλούς ασύρματου δικτύου. Τα κλειδιά ασφαλείας των αντίστοιχων συσκευών WLAN μεταδίδονται αυτόματα και μόνιμα στους άλλους σταθμούς WLAN του ασύρματου δικτύου. Το dlan WiFi ac παρέχει δύο διαφορετικούς τρόπους μετάδοσης αυτών των κλειδιών ασφαλείας: WPS via PBC (Push Button) 1 Ξεκινήστε τη διαδικασία κρυπτογράφησης από το dlan WiFi ac 1 Για να συνδέσετε WLAN συσκευές με το WLAN δίκτυο σας με χρήση PIN επιλέξτε μέσα από το περιβάλλον διαμόρφωσης την ενότητα WiFi Protected Setup (WPS) PIN 2 Ξεκινήστε τώρα το περιβάλλον διαμόρφωσης στην WLAN συσκευή που επιθυμείτε να προσθέσετε μεταφέροντας το επιλεγμένο PIN που μόλις καταχωρήσατε στο dlan WiFi ac. Οι συσκευές ανταλλάσσουν μεταξύ τους το PIN και δημιουργούν ένα ασφαλές δίκτυο μεταξύ τους. Οι λυχνίες WLAN στις συσκευές κατά τη διάρκεια συγχρονισμού θα αναβοσβήνουν. Είτε πατώντας το μπουτόν WLAN στην επιφάνεια της συσκευής ή Μέσα από το περιβάλλον διαμόρφωσης επιλέγοντας την ενότητα WiFi Protected Setup (WPS) Start Setup 2 Σε συνέχεια πιέστε το μπουτόν WPS της συσκευής που θέλετε να συγχρονίσετε ή ενεργοποιήστε την υπηρεσία της μέσα από το περιβάλλον διαμόρφωσης. Οι συσκευές ανταλλάσσουν μεταξύ στοιχεία. Όσο πραγματοποιείται η ανταλλαγή στοιχείων η ενδεικτική λυχνία στην επιφάνεια θα αναβοσβήνει 37

38 Η χρήση της μεθόδου WPS συνεπάγεται τη χρήση του προτύπου κρυπτογράφησης WPA / WPA2. Λάβετε υπόψη τις ακόλουθες αυτόματες ρυθμίσεις: Αν δεν έχετε ενεργοποιήσει κανένα κλειδί στην ενότητα WiFi Setup Access Point Encryption τότε μετά από την ενεργοποίηση PIN θα οριστεί αυτόματα ένα νέο κλειδί WPA2. Το νέο κλειδί θα εμφανίζεται στην ενότητα WiFi Setup Access Point Key. Αν έχετε ενεργοποιήσει κλειδί στην ενότητα WiFi Setup Access Point Encryption τότε παραμένει το κλειδί που έχετε ορίσει. 5.4 Status overview Η ενότητα Επισκόπηση κατάστασης Status overview παρέχει γενικές πληροφορίες σχετικά με όλες τις συνδεδεμένες συσκευές dlan, WLAN και LAN. Στην αριστερή ενότητα αυτού του μενού εμφανίζονται μαζί η κατάσταση και η συνδεδεμένη συσκευή Στο δεξί τμήμα του μενού, θα βρείτε τον κατάλληλο σύνδεσμο για να μεταβείτε απευθείας στο μενού. WLAN Status Εδώ βλέπετε αν η κατάσταση εκπομπής του WiFi είναι ενεργή ή ανενεργή. Επιπλέον βλέπετε την κρυπτογράφηση και τη συχνότητα καναλιού. Κάνοντας κλικ στο δεξί τμήμα της οθόνης Access Point θα μεταβείτε στην ενότητα όπου μπορείτε να αλλάξετε τις ρυθμίσεις του ασύρματου σας δικτύου. Περισσότερα μπορείτε να διαβάσετε στο κεφάλαιο Access Point Με τον ίδιο τρόπο μέσω του δεξιού τμήματος κάνοντας κλικ στο configure Guest Account μπορείτε να κάνετε αλλαγές στο λογαριασμό επισκέπτη. Περισσότερα μπορείτε να διαβάσετε στο κεφάλαιο Guest Account Για να δείτε όλες τις γνωστές συνδεδεμένες ασύρματες συσκευές, κάντε κλικ στο WiFi Monitor. Κάθε γνωστή ασύρματη συσκευή που συνδέθηκε από την τελευταία εκκίνηση φαίνεται με το Όνομα, Διεύθυνση MAC & IP και ενδεχόμενα η ταχύτητα της εφόσον υπήρχε σύνδεση στο Internet με ενεργό Time Server dlan Status Από το χρώμα του λουκέτου που συμβολίζεται στο αριστερό μέρος της οθόνης αναγνωρίζετε αν το δίκτυο σας είναι προστατευμένο. Τα χρώματα συμβολίζουν Πράσινο = Τυχαίος κωδικός Κόκκινο = Κωδικός εργοστασίου Για να δείτε όλες τις συσκευές dlan κάντε κλικ στο dlan devices. Για περισσότερες πληροφορίες, ανατρέξτε στο κεφάλαιο dlan devices 38

39 Κάνοντας κλικ στο Configure dlan θα μεταβείτε στην οθόνη ρυθμίσεων του dlan δικτύου σας. Για περισσότερες πληροφορίες, ανατρέξτε στο κεφάλαιο dlan Configuration Σημειώστε πριν τη διαδικασία κρυπτογράφησης όλα τα Security IDs των dlan συσκευών σας. Ο μοναδικός αριθμός ασφαλείας βρίσκεται πάνω στην ετικέτα της συσκευής και αποτελείται από 16 γράμματα χωρισμένα σε τμήματα 4 Χ 4 που χωρίζονται από ενδιάμεσες παύλες (πχ ANJR-KMOR-KSHT-QRUV). Επίσης φροντίστε να είναι όλες οι dlan συσκευές συνδεδεμένες με το ρεύμα και τις περιφερειακές συσκευές που επιθυμείτε. Ethernet Status Εδώ βλέπετε την κατάσταση των ενσύρματων συνδεδεμένων συσκευών με το dlan WiFi ac Κόκκινο = Δεν έχει συνδεδεμένο καλώδιο με συσκευή Πράσινο = Υπάρχει καλώδιο συνδεδεμένο με συσκευή Firmware Version Εδώ βλέπετε την εγκατεστημένη έκδοση του Firmware. Κάνοντας κλικ στο Firmware update θα μεταβείτε στην οθόνη αναβάθμισης. Για περισσότερες πληροφορίες, ανατρέξτε στο κεφάλαιο System Access password Για λόγους ασφάλειας, μπορείτε να ορίσετε έναν κωδικό πρόσβασης σύνδεσης για να αποκτήσετε πρόσβαση στη διασύνδεση διαμόρφωσης. Μπορείτε να αναγνωρίσετε με το χρώμα του συμβόλου κλειδώματος εάν έχει ή δεν έχει οριστεί κωδικός πρόσβασης πράσινος = τυχαίος κωδικός πρόσβασης, κόκκινο = χωρίς κωδικό πρόσβασης. Κάνοντας κλικ ή πατώντας στο κουμπί Ορισμός κωδικού πρόσβασης θα μεταφερθείτε απευθείας στο αντίστοιχο μενού. Για περισσότερες πληροφορίες, ανατρέξτε στο κεφάλαιο System Device Configuration Εδώ εφμανίζονται οι ρυθμίσεις δικτύου, όπως η διεύθυνση IP και η μάσκα υποδικτύου του dlan WiFi ac. Κάνοντας κλικ ή επιλέγοντας "Ρύθμιση δικτύου" θα μεταβείτε απευθείας στις ρυθμίσεις δικτύου. Για περισσότερες πληροφορίες, ανατρέξτε στο κεφάλαιο Ρυθμίσεις δικτύου. 5.5 Device Configuration Στο πεδίο διαμόρφωσης συσκευών θα βρείτε τα πάντα σχετικά με το dlan. Κάνοντας κλικ ή κάνοντας κλικ στο αντίστοιχο σύμβολο θα μεταβείτε στην αντίστοιχη περιοχή. 39

40 5.5.1 dlan Settings Σημειώστε πριν τη διαδικασία κρυπτογράφησης όλα τα Security IDs των dlan συσκευών σας. Ο μοναδικός Σε ένα δίκτυο dlan, όλες οι συνδεδεμένες συσκευές αριθμός ασφαλείας βρίσκεται πάνω στην ετικέτα της πρέπει να χρησιμοποιούν τον ίδιο κωδικό πρόσβασης. Ο συσκευής και αποτελείται από 16 γράμματα κωδικός πρόσβασης dlan μπορεί να οριστεί στην χωρισμένα σε τμήματα 4 Χ 4 που χωρίζονται από εφαρμογή devolo cockpit App ή στο πρόγραμμα devolo ενδιάμεσες παύλες (πχ ANJR-KMOR-KSHT-QRUV). cockpit, ή μέσω μπουτόν κρυπτογράφησης (σύμβολο το Επίσης φροντίστε να είναι όλες οι dlan συσκευές σπιτάκι). Ο κωδικός πρόσβασης θα ισχύει για ολόκληρο συνδεδεμένες με το ρεύμα και τις περιφερειακές το δίκτυο. συσκευές που επιθυμείτε Ο εργοστασιακός κωδικός για τις dlan συσκευές είναι HomePlugAV dlan Devices Κάθε συνδεδεμένη συσκευή με το δίκτυο dlan άμεσα ή έμμεσα αναφέρεται με το τύπο, όνομα και MAC Address. 5.6 Management Στην περιοχή Διαχείριση, θα βρείτε, εκτός από την επιλογή γλώσσας, τις ρυθμίσεις δικτύου, την ασφάλεια και τη διαχείριση της συσκευής, H. Επαναφορά, δημιουργία αντιγράφων ασφαλείας και επαναφορά των επιμέρους διαμορφώσεων και Firmware Add dlan device Μέσω κλικ μπορείτε να μεταβείτε στην ανάλογη Μέσω PBC (Μπουτόν κρυπτογράφησης) περιοχή. Πιέστε για περίπου ένα δευτερόλεπτο το μπουτόν κρυπτογράφησης σε μια από τις dlan συσκευές σας και εντός δυο λεπτών πατήστε το μπουτόν στην επιφάνεια της συσκευής dlan WiFi ac για ένα δευτερόλεπτο. Via security ID Πληκτρολογήστε εδώ το κωδικό Security ID της dlan συσκευής και επιβεβαιώστε την επιλογή με Start setup Εδώ επιλέγετε τη γλώσσα για το περιβάλλον διαμόρφωσης επιβεβαιώνοντας με ΟΚ Εδώ ορίζετε το κωδικό πρόσβασης για το δικαίωμα πρόσβασης στο περιβάλλον διαμόρφωσης. Εργοστασιακά δεν είναι ενεργός κανένας κωδικός για την πρόσβαση στο περιβάλλον διαμόρφωσης. Μετά την εγκατάσταση του δικτύου του dlan WiFi ac προτείνουμε να προστατέψετε τις ρυθμίσεις σας από τρίτους. 40

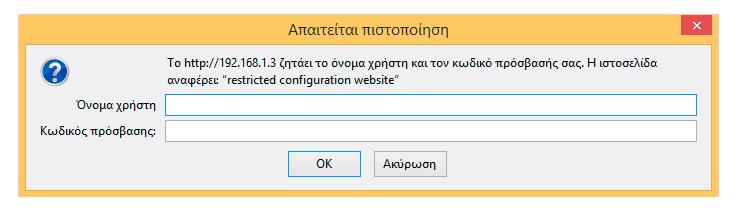

41 1 Πληκτρολογήστε πρώτα τον τρέχοντα κωδικό εφόσον υπάρχει και σε συνέχεια πληκτρολογήστε δυο φορές το νέο κωδικό για να προστατεύετε τις ρυθμίσεις σας. 2 Όταν ανοίξετε το περιβάλλον διαμόρφωσης θα εμφανιστεί η ακόλουθη προτροπή (ανάλογη εμφάνιση με την έκδοση της εφαρμογής Cockpit και την έκδοση του Λειτουργικού σας συστήματος αυτόματα διεύθυνση IP από ένα DHCP Server Εάν υπάρχει ήδη ένας διακομιστής DHCP για την εκχώρηση διευθύνσεων IP στο δίκτυο, θα πρέπει να αφήσετε αυτήν την επιλογή ενεργοποιημένη για το dlan WiFi ac για να λάβετε αυτόματα μια διεύθυνση από αυτό. Τυπικά λαμβάνει πάντα τη διεύθυνση από το Router σας. Για να εκχωρήσετε μια στατική διεύθυνση IP, απενεργοποιήστε την επιλογή. Οι ρυθμίσεις δικτύου ανακτώνται αυτόματα από ένα διακομιστή DHCP και πραγματοποιούν τις μεμονωμένες καταχωρήσεις σας. Αποθηκεύστε τις καταχωρίσεις σας με το OK. 3 Στο πεδίο όνομα χρήστη πληκτρολογήστε admin και στο κωδικό πρόσβασης, το κωδικό που νωρίτερα ορίσατε. Το όνομα χρήστη admin δεν αλλάζει System Εάν έχετε ξεχάσει τη διεύθυνση IP του καλωδίου dlan WiFi. Για περισσότερες πληροφορίες, ανατρέξτε στο κεφάλαιο 5.1 Περιβάλλον διαμόρφωσης Network settings Εδώ μπορείτε να ενημερώσετε το Firmware του dlan WiFi ac, να αποθηκεύσετε την τρέχουσα διαμόρφωση ως αρχείο στον υπολογιστή σας ή να την επαναφέρετε στις εργοστασιακές ρυθμίσεις. Ως συστατικό στοιχείο του δικτύου σας, το dlan WiFi ac επικοινωνεί μέσω του πρωτοκόλλου TCP / IP. Η απαιτούμενη διεύθυνση IP μπορεί είτε να εισαχθεί χειροκίνητα είτε αυτόματα από ένα DHCP Server. Εργοστασιακά η δικτυακή ρύθμιση είναι να λαμβάνει Η αναβάθμιση και επαναφορά απαιτούν λειτουργία χωρίς καμία διακοπή στη διαδικασία. 41

42 Automatic firmware update Το Firmware του dlan WiFi ac περιέχει το λογισμικό για τη λειτουργία της συσκευής. Εάν είναι απαραίτητο, η devolo προσφέρει νέες εκδόσεις ως αρχείο για λήψη, π.χ. για την προσαρμογή των υπαρχουσών λειτουργιών. Αν θέλετε το dlan WiFi ac να τρέχει αυτόματα τις ενημερώσεις υλικολογισμικού, ελέγξτε την επιλογή Αυτόματη ενημέρωση υλικολογισμικού Automatic firmware update και ξεκινήστε τη διαδικασία ενημέρωσης με την επιλογή Now search for new firmware και ενημέρωση. Κατά τη διάρκεια της διαδικασίας ενημέρωσης, το σύμβολο στο μπροστινό μέρος της συσκευής αναβοσβήνει με κόκκινο χρώμα. Μετά την επιτυχή ενημέρωση, το dlan WiFi ac επανεκκινείται αυτόματα. Update Firmware Για να ενημερώσετε το λογισμικό χειροκίνητα, κατεβάστε πρώτα το αρχείο dlan WiFi από τον ιστότοπο devolo στη διεύθυνση στον υπολογιστή σας. Κάντε κλικ στην περιοχή File Name και επιλέξτε το αρχείο που μόλις κατεβάσατε από τη σελίδα μας. Επιβεβαιώστε την επιλογή σας κάνοντας κλικ στο πεδίο Update Firmware. Κατά τη διάρκεια της διαδικασίας ενημέρωσης, το σύμβολο στο μπροστινό μέρος της συσκευής αναβοσβήνει με κόκκινο χρώμα. Μετά την επιτυχή ενημέρωση, το dlan WiFi ac επανεκκινείται αυτόματα. Μπορείτε επίσης να χρησιμοποιήσετε το κουμπί Updates στο devolo Cockpit για να εκτελέσετε αυτόματες ενημερώσεις υλικολογισμικού από την ιστοσελίδα Αυτή η λειτουργία απαιτεί μια ενεργή σύνδεση στο Internet. Για περισσότερες πληροφορίες, ανατρέξτε στο κεφάλαιο 4 devolo Cockpit. Save device configuration Για να αποθηκεύσετε τις τρέχουσες ρυθμίσεις της συσκευής σας dlan WiFi ac επιλέξτε το πεδίο Save device configuration Restore device configuration Μπορείτε να αλλάξετε τις ρυθμίσεις σας στη συσκευή από ένα αρχείο που έχετε αποθηκεύσει με προσαρμοσμένες αλλαγές πχ. Καλοκαίρι με άλλο χρονοδιάγραμμα λειτουργίας του γονικού ελέγχου. Για περισσότερες πληροφορίες, ανατρέξτε στο κεφάλαιο devolo Parental Control Reset device configuration Επιλέγοντας το πεδίο αυτό επαναφέρετε τις ρυθμίσεις της συσκευής στις εργοστασιακές λειτουργίες. Επιβεβαιώστε με ΟΚ την επιλογή σας. Προχωρώντας στην επαναφορά, χάνετε όλες σας τις ρυθμίσεις ακόμα και τους κωδικούς πρόσβασης που ορίσατε. 42

43 Όλες οι ενεργές ρυθμίσεις διαμόρφωσης μπορούν να μεταφερθούν στον υπολογιστή σας για σκοπούς δημιουργίας αντιγράφων ασφαλείας, αποθηκεύονται εκεί ως αρχείο και επαναφορτώνονται στο dlan WiFi. Αυτό σας επιτρέπει να δημιουργήσετε διαμορφώσεις για διαφορετικά περιβάλλοντα δικτύου που σας επιτρέπουν να ρυθμίζετε τη συσκευή γρήγορα και εύκολα. LED settings Η ενδεικτική λυχνία κατάστασης LED μπορεί να απενεργοποιηθεί ενεργοποιώντας την επιλογή Απενεργοποίηση των LED για να αποφευχθεί η παρεμβολή φωτός, Στο υπνοδωμάτιο. Η οθόνη κατάστασης LED ενεργοποιείται στην κατάσταση παράδοσης License Information Management Εδώ μπορείτε να βρείτε τις πληροφορίες άδειας Date and time χρήσης για το dlan WiFi ac. Ένας διακομιστής ώρας είναι ένας διακομιστής στο Διαδίκτυο, ο οποίος παρέχει την ακριβή ώρα. Οι περισσότεροι διακομιστές ώρας συνδέονται με ρολόι. Η επιλογή Αυτόματη ημερομηνία και ώρα - Retrieve date and time automatically είναι ενεργοποιημένη από προεπιλογή, οπότε το dlan WiFi μπορεί να συγχρονίσει αυτόματα την ημερομηνία και την ώρα. Επιλέξτε τη ζώνη ώρας και το διακομιστή ώρας. Εάν ενεργοποιήσετε την επιλογή Αυτόματη εναλλαγή θερινής ώρας - Adjust to daylight saving time automatically, ο προσαρμογέας μεταβαίνει αυτόματα σε θερινή ώρα. 43

44 6 Συνημμένα 6.1 Βελτίωση εύρους Προκειμένου να βελτιωθεί σημαντικά η απόδοση μετάδοσης στο δίκτυο, συνιστούμε τους ακόλουθους "κανόνες σύνδεσης": Συνδέστε τη συσκευή απευθείας σε μια πρίζα τοίχου, αποφύγετε μια πολλαπλή υποδοχή Πολύπριζα, μπαλαντέζες κλπ. Ηλεκτρικές Συσκευές συνδεδεμένες σε πολύπριζο, προτείνεται να λαμβάνει ρεύμα από την παροχή ρεύματος του dlan WiFi ac. Έτσι εκμεταλλεύεστε και το αντιπαρασιτικό φίλτρο θορύβων που παρέχει η συσκευή βελτιώνοντας την ποιότητα μεταφοράς δεδομένων. Σε περίπτωση που διαθέτετε περισσότερες συσκευές που καταναλώνουν ρεύμα στο σημείο που χρησιμοποιείτε τη συσκευή μας, συνιστούμε να επιλέξετε μια πρίζα μακρινότερη πρίζα 6.2 Ανακύκλωση συσκευών Ισχύει στις χώρες της Ευρωπαϊκής Ένωσης και σε άλλες ευρωπαϊκές χώρες με ξεχωριστό σύστημα συλλογής Το σύμβολο του διαγραμμένου κάδου απορριμμάτων στη συσκευή σημαίνει ότι αυτός ο προσαρμογέας είναι μια ηλεκτρική ή ηλεκτρονική συσκευή στο πεδίο εφαρμογής του γερμανικού (Ή η οδηγία ΕΕ / ΑΗΗΕ). Τα απορρίμματα αυτού του είδους δεν πρέπει να απορρίπτονται σε οικιακά απορρίμματα. Μπορείτε να τα διαθέσετε δωρεάν στο τοπικό σας σημείο συλλογής. Επικοινωνήστε με την τοπική αρχή. 44
