1 Οδηγίες Ρύθμισης ΖΤΕ ΖΧΗΝ Η108Ν

2 ΤΙ ΠΡΕΠΕΙ ΝΑ ΠΡΟΣΕΞΕΤΕ ΠΡΙΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΤΗ ΣΥΝΔΕΣΜΟΛΟΓΙΑ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ ΣΑΣ. Πριν ξεκινήσετε την εγκατάσταση του εξοπλισμού βεβαιωθείτε για τα παρακάτω: 1. Ο υπολογιστής σας θα πρέπει να διαθέτει: Υποδοχή Δικτύου Ethernet ή Ασύρματη Κάρτα Δικτύου (Wireless Lan a/b/g/n), εάν επιθυμείτε να συνδεθείτε ασύρματα, χωρίς καλώδιο. 2. Τοποθετήστε τον εξοπλισμό εξασφαλίζοντας τη μέγιστη δυνατή κάλυψη στο χώρο σας. Πώς να το πετύχετε: Τοποθετήστε τον εξοπλισμό σε σταθερή θέση, π.χ. σε ένα ψηλό ράφι. Ο εξοπλισμός θα πρέπει να βρίσκεται κοντά σε μια πρίζα τηλεφώνου και να προστατεύεται από τη θερμότητα και την υγρασία. Ο εξοπλισμός πρέπει να προστατεύεται από τον ήλιο και να βρίσκεται μακριά από ηλεκτρομαγνητικές επιδράσεις. Εξασφαλίστε ότι η καλωδίωση δεν βρίσκεται κοντά σε ηλεκτροφόρα καλώδια, λαμπτήρες φθορισμού και πηγές ηλεκτρικού θορύβου (ραδιόφωνα και πομποί) και είναι τοποθετημένη κεντρικά ως προς τις συσκευές που συνδέονται με αυτήν. Παρακαλούμε διαβάστε προσεκτικά τις οδηγίες ρύθμισης πριν τη χρήση του εξοπλισμού.

3 Περιεχόμενα συσκευασίας Ασύρματη (Wi-Fi) σύνδεση για Windows XP Βεβαιωθείτε ότι έχει ανάψει η ένδειξη WLAN στο Router! Αν όχι, πατήστε συνεχόμενα για 2 το διακόπτη WLAN στην πίσω πλευρά του Router. 1. Συσκευή ΖΤΕ ΖΧΗΝ Η108Ν (στο εξής θα ονομάζεται «Router») 2. Τροφοδοτικό με καλώδιο για σύνδεση στην πρίζα 3. Splitter (διαχωριστής) 4. 2 γκρι τηλεφωνικά καλώδια 5. 1 κίτρινο καλώδιο δικτύου για σύνδεση του Router με τον υπολογιστή μέσω θύρας δικτύου Ethernet 6. Φίλτρο τηλεφωνικής συσκευής 7. Οδηγός κατασκευαστή και δήλωση συμμόρφωσης Βήμα 1: Ανοίξτε το μενού «Εναρξη» (Start), επιλέξτε «Πίνακας Ελέγχου» (Control Panel) και κάντε διπλό κλικ στην επιλογή «Συνδέσεις Δικτύου και Internet» (Network and Internet Connections). Βήμα 3: Στο παράθυρο που εμφανίζεται, επιλέξτε «Ασύρματα Δίκτυα» (Wireless Networks), ενεργοποιήστε την επιλογή «Προβολή Ασύρματων Δικτύων» (View Wireless Networks) και επιλέξτε «Προβολή Ασύρματων Δικτύων» (View Wireless Networks) από το πλαίσιο «Διαθέσιμα Δίκτυα» (Available Networks). Βήμα 4: Στο παράθυρο «Σύνδεση Ασύρματου Δικτύου» (Wireless Network Connection) που εμφανίζεται επιλέξτε από τη λίστα την εγγραφή «HOL_ZTE_4» και πατήστε «Σύνδεση» (Connect). Βήμα 2: Στο παράθυρο «Συνδέσεις Δικτύου» (Network Connections)» που εμφανίζεται, κάντε δεξί κλικ στην επιλογή «Σύνδεση Ασύρματου Δικτύου» (Wireless Network Connection) και επιλέξτε «Ιδιότητες» (Properties). Βήμα 5: Στο παράθυρο «Σύνδεση Ασύρματου Δικτύου» (Wireless Network Connection) στο πεδίο «Κλειδί Δικτύου» (Network Key) εισάγετε τον κωδικό που βρίσκεται στο κάτω μέρος του Router δίπλα από το πεδίο «WLAN Security (WPA-PSK)». Επαναλάβετε δεύτερη φορά την εισαγωγή στο πεδίο «Επιβεβαίωση Κλειδί Δικτύου» (Confirm network key) και πατήστε «Σύνδεση» (Connect). 4 5

4 Ασύρματη (Wi-Fi) σύνδεση για Windows Vista Βεβαιωθείτε ότι έχει ανάψει η ένδειξη WLAN στο Router! Αν όχι, πατήστε συνεχόμενα για 2 το διακόπτη WLAN στην πίσω πλευρά του Router. Ασύρματη συνδεση για Windows 7 Βεβαιωθείτε ότι έχει ανάψει η ένδειξη WLAN στο Router! Αν όχι, πατήστε συνεχόμενα για 2 το διακόπτη WLAN στην πίσω πλευρά του Router. Βήμα 1: Ανοίξτε το μενού «Έναρξη» (Start) και επιλέξτε «Πίνακας Ελέγχου» (Control Panel). Βήμα 4: Στο παράθυρο «Σύνδεση σε Δίκτυο» (Connect to a network) επιλέξτε το ασύρματο δίκτυο με την ονομασία HOL_ZTE_4 και πατήστε «Σύνδεση» (Connect). Βήμα 1: Ανοίξτε το μενού «Έναρξη» (Start) και επιλέξτε «Πίνακας Ελέγχου» (Control Panel) Βήμα 4: Επιλέξτε το HOL_ZTE_4 και πατήστε «Σύνδεση» (Connect). Βήμα 2: Στο παράθυρο που εμφανίζεται κάντε διπλό κλικ στο εικονίδιο «Συνδέσεις Δικτύου και Internet» (Network and Sharing Center). Βήμα 5: Στο παράθυρο που θα εμφανιστεί στο πεδίο «Κλειδί ή Φράση Ασφαλείας» (Security key or passphrase) εισάγετε τον κωδικό που βρίσκεται στο πίσω μέρος του Router δίπλα από το πεδίο «WLAN Security (WPA_PSK)» και πατήστε «Σύνδεση» (Connect). Βήμα 2: Στο παράθυρο που εμφανίζεται στο εικονίδιο «Δίκτυο και Internet» (Network and Internet), κάντε κλικ στην επιλογή «Προβολή κατάστασης δικτύου και εργασιών» (View network status and tasks). Βήμα 5: Κατά τη διάρκεια ασύρματης σύνδεσης του υπολογιστή σας με το HOL_ZTE_4 θα σας ζητηθεί το κλειδί ασφαλείας που βρίσκεται στο πίσω μέρος του Router δίπλα από το πεδίο «WLAN Security (WPA_PSK)». Βήμα 3: Στο παράθυρο που εμφανίζεται κάντε κλικ στο εικονίδιο «Σύνδεση σε Δίκτυο» (Connect to a Network). Βήμα 3: Στο παράθυρο που θα εμφανιστεί κάντε κλικ στην επιλογή «Σύνδεση σε δίκτυο» (Connect to a network). Εισάγετέ το όταν σας ζητηθεί. Η διαδικασία σύνδεσης του υπολογιστή σας με το HOL_ZTE_4 ολοκληρώνεται. 6 7

5 Ασύρματη (Wi-Fi) σύνδεση για Mac OS X 10.5/10.6 (Leopard/Snow Leopard) Βεβαιωθείτε ότι έχει ανάψει η ένδειξη WLAN στο Router! Αν όχι, πατήστε συνεχόμενα για 2 το διακόπτη WLAN στην πίσω πλευρά του Router. Από τη δοκό εργασιών διαλέξτε το «System Preferences». Αν το εικονίδιο δεν βρίσκεται εκεί, για κάποιο λόγο, τότε υπάρχει στο Applications. Αν η σύνδεση AirPort φαίνεται Off πρέπει να πατήσετε το κουμπί «Turn AirPort On». Από τη λίστα Network Name μπορείτε να επιλέξετε τα αποθηκευμένα δίκτυα στο Mac σας. Από το παράθυρο του System Preferences, επιλέξτε «Network». Για να συνδεθεί ένα καινούργιο δίκτυο (π.χ. της hellas online), επιλέξτε «Join Other Network». Στη συνέχεια, από το παράθυρο που θα ανοίξει επιλέξτε «Show Networks». Περιμένετε να γεμίσει η λίστα με τα διαθέσιμα δίκτυα στην περιοχή. Ρυθμίσεις κάρτας δικτύου του υπολογιστή Σε περίπτωση που το Router λειτουργεί κανονικά, αλλά δεν συνδέεται στο internet ο υπολογιστής σας. Στο παράθυρο του Network βλέπετε τη συνολική εικόνα συνδέσεων δικτύου του Mac. Στη λίστα θα εμφανίζεται και σύνδεση AirPort. Επιλέξτε το δίκτυο της επιλογής σας. Στη συνέχεια, σας ζητείται να εισάγετε το κλειδί στο ανάλογο πεδίο. Τέλος πατήστε «Join» για να συνδεθεί το Mac στο ασύρματο δίκτυο. Τυχόν ρυθμίσεις, όπως σε περίπτωση Ethernet, υπάρχουν στο Advanced. 8

6 Ρυθμίσεις TCP/IP κάρτας δικτύου για Windows XP Ακολουθήστε τα παρακάτω βήματα, μόνο σε περίπτωση που το Router λειτουργεί κανονικά, αλλά δεν συνδέεται στο internet ο υπολογιστής σας. Βήμα 1: Ανοίξτε το μενού «Έναρξη» (Start), επιλέξτε «Πίνακας Ελέγχου» (Control Panel) και κάντε διπλό κλικ στην επιλογή «Συνδέσεις Δικτύου» (Network Connections). Βήμα 2: Στο παράθυρο «Συνδέσεις Δικτύου» (Network Connections) που εμφανίζεται κάντε δεξί κλικ στο εικονίδιο «Tοπική Σύνδεση» (Local Area Connection) και επιλέξτε «Ιδιότητες» (Properties). Βήμα 3: Στο παράθυρο «Ιδιότητες τοπικής σύνδεσης» (Local Area Connection Properties) επιλέξτε με αριστερό κλικ το «Πρωτόκολλο Internet» (Internet Protocol TCP/IP) πατώντας πάνω στη λέξη Internet (χωρίς να ξετσεκάρετε το κουτάκι αριστερά) και στη συνέχεια πατήστε αριστερό κλικ στις «Ιδιότητες» (Properties) κάτω δεξιά. Εναλλακτικά, επιλέξτε «Συνδέσεις Δικτύου και Internet» (Network and Internet Connections) και μετά «Συνδέσεις Δικτύου» (Network Connections)

7 Ρυθμίσεις TCP/IP κάρτας δικτύου για Windows Vista Ακολουθήστε τα παρακάτω βήματα, μόνο σε περίπτωση που το Router λειτουργεί κανονικά, αλλά δεν συνδέεται στο internet ο υπολογιστής σας. Βήμα 4: Επιλέξτε «Χρήση της παρακάτω διεύθυνσης IP» (Use the following IP address) και συμπληρώστε τα πεδία όπως στο παράδειγμα που ακολουθεί. Βήμα 1: Ανοίξτε το μενού «Έναρξη» (Start) και επιλέξτε «Πίνακας Ελέγχου» (Control Panel). Στη συνέχεια επιλέξτε «Προβολή κατάστασης δικτύου και εργασιών» (View network status and tasks) ή «Κέντρο δικτύου και κοινής χρήσης» (Network and Sharing Center) ανάλογα με το πλήθος των εικονιδίων που θα εμφανιστούν στο παράθυρο ο «Πίνακας Ελέγχου» (Control Panel). Βήμα 5: Στη συνέχεια πατήστε Εφαρμογή (ΟΚ), κλείστε το προηγούμενο παράθυρο και δοκιμάστε να ανοίξετε μία σελίδα στο internet

8 Βήμα 2: Στo παράθυρο «Κέντρο δικτύου και κοινής χρήσης» (Network and Sharing Center) επιλέξτε αριστερά στη χρωματισμένη στήλη τη «Διαχείριση συνδέσεων δικτύου» (Manage network connections). Βήμα 4: Στο παράθυρο «Ιδιότητες τοπικής σύνδεσης» (Local Area Connection Properties) επιλέξτε με αριστερό κλικ το «Πρωτόκολλο Internet Έκδοση 4» (Internet Protocol TCP/IPv4) πατώντας πάνω στη λέξη Internet (χωρίς να ξετσεκάρετε το κουτάκι αριστερά) και στη συνέχεια πατήστε αριστερό κλικ στις «Ιδιότητες» (Properties) κάτω δεξιά. Βήμα 5: Επιλέξτε «Χρήση της παρακάτω διεύθυνσης IP» (Use the following IP address) και συμπληρώστε τα πεδία όπως στο παράδειγμα που ακολουθεί. Ρυθμίσεις TCP/IP κάρτας δικτύου για Windows 7 Ακολουθήστε τα παρακάτω βήματα, μόνο σε περίπτωση που το Router λειτουργεί κανονικά, αλλά δεν συνδέεται στο internet ο υπολογιστής σας. Βήμα 1: Ανοίξτε το μενού «Έναρξη» (Start) και επιλέξτε «Πίνακας Ελέγχου» (Control Panel). Στη συνέχεια επιλέξτε «Προβολή κατάστασης δικτύου και εργασιών» (View network status and tasks) από το παράθυρο «Πίνακας Ελέγχου» (Control Panel). Βήμα 3: Στο παράθυρο «Συνδέσεις Δικτύου» (Network Connections) που εμφανίζεται κάντε δεξί κλικ στο εικονίδιο «Tοπική Σύνδεση» (Local Area Connection) και επιλέξτε «Ιδιότητες» (Properties). Βήμα 6: Στη συνέχεια πατήστε Εφαρμογή (ΟΚ), κλείστε το προηγούμενο παράθυρο και δοκιμάστε να ανοίξετε μία σελίδα στο internet

9 Βήμα 2: Στo παράθυρο «Κέντρο δικτύου και κοινής χρήσης» (Network and Sharing Center) επιλέξτε αριστερά στη χρωματισμένη στήλη την «Αλλαγή ρυθμίσεων προσαρμογέα» (Change adapter settings). Βήμα 3: Στο παράθυρο «Συνδέσεις Δικτύου» (Network Connections) που εμφανίζεται κάντε δεξί κλικ στο εικονίδιο «Tοπική Σύνδεση» (Local Area Connection) και επιλέξτε «Ιδιότητες» (Properties). Βήμα 4: Στο παράθυρο «Ιδιότητες τοπικής σύνδεσης» (Local Area Connection Properties) επιλέξτε με αριστερό κλικ το «Πρωτόκολλο Internet Έκδοση 4» (Internet Protocol TCP/IPv4) πατώντας πάνω στη λέξη Internet (χωρίς να ξετσεκάρετε το κουτάκι αριστερά) και στη συνέχεια πατήστε αριστερό κλικ στις «Ιδιότητες» (Properties) κάτω δεξιά. Βήμα 5: Επιλέξτε «Χρήση της παρακάτω διεύθυνσης IP» (Use the following IP address) και συμπληρώστε τα πεδία όπως στο παράδειγμα που ακολουθεί. Βήμα 6: Επιλέξτε «Χρήση της παρακάτω διεύθυνσης IP» (Use the following IP address) και συμπληρώστε τα πεδία όπως στο παράδειγμα που ακολουθεί

10 Ρυθμίσεις TCP/IP κάρτας δικτύου για MAC OS X v10.3x Panthers Ακολουθήστε τα παρακάτω βήματα, μόνο σε περίπτωση που το Router λειτουργεί κανονικά, αλλά δεν συνδέεται στο internet ο υπολογιστής σας. Βήμα 1: Πατήστε στο εικονίδιο το System Preferences. στην πάνω αριστερή γωνία και επιλέξτε Στη συνέχεια επιλέξτε το εικονίδιο Network από την κατηγορία Internet & Network. Βήμα 2: Στο παράθυρο Network επιλέξτε τη σύνδεση Ethernet που σας ενδιαφέρει και μετά πατήστε στο κουμπί Advanced στην κάτω δεξιά γωνία. Βήμα 3: Στη συνέχεια, επιλέξτε την καρτέλα TCP/IP και στην ενότητα Configure IPv4 στην πρώτη σειρά, βάλτε την επιλογή στο Manually και συμπληρώστε τα πεδία όπως στο παράδειγμα που ακολουθεί. Εναλλακτικά, πατήστε στο σήμα του AirPort στην πάνω δεξιά γωνία και επιλέξτε το Open Network Preferences

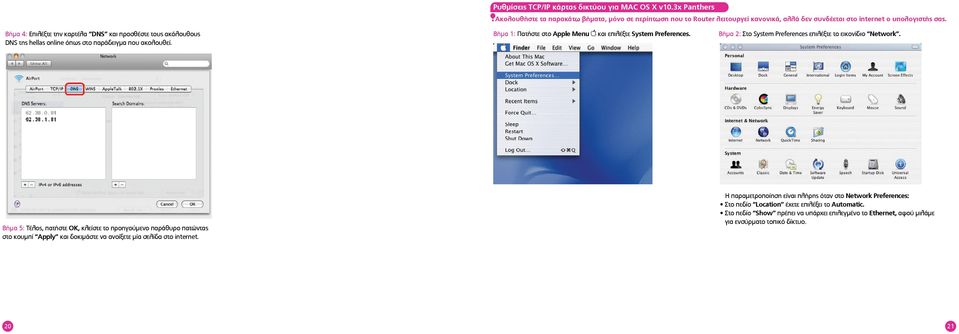

11 Ρυθμίσεις TCP/IP κάρτας δικτύου για MAC OS X v10.3x Panthers Ακολουθήστε τα παρακάτω βήματα, μόνο σε περίπτωση που το Router λειτουργεί κανονικά, αλλά δεν συνδέεται στο internet ο υπολογιστής σας. Βήμα 4: Επιλέξτε την καρτέλα DNS και προσθέστε τους ακόλουθους DNS της hellas online όπως στο παράδειγμα που ακολουθεί. Βήμα 1: Πατήστε στο Apple Menu και επιλέξτε System Preferences. Βήμα 2: Στο System Preferences επιλέξτε το εικονίδιο Network. Βήμα 5: Τέλος, πατήστε ΟΚ, κλείστε το προηγούμενο παράθυρο πατώντας στο κουμπί Apply και δοκιμάστε να ανοίξετε μία σελίδα στο internet. Η παραμετροποίηση είναι πλήρης όταν στο Network Preferences: Στο πεδίο Location έχετε επιλέξει το Automatic. Στο πεδίο Show πρέπει να υπάρχει επιλεγμένο το Ethernet, αφού μιλάμε για ενσύρματο τοπικό δίκτυο

12 Βήμα 3: Επιλέξτε την καρτέλα TCP/IP ώστε να δώσετε τις ρυθμίσεις. Στο πεδίο Configure επιλέξτε Using DHCP. Τα υπόλοιπα πεδία μπορούν είτε να μείνουν κενά ώστε να τα αναλάβει ο Router είτε να δοθούν στατικά IP και DNS (όπως στην εικόνα παρακάτω). 22

13 Διεύθυνση: Αδριανείου 2, Τ.Κ Αθήνα, τηλ. εξυπηρέτησης πελατών: Σεπτέμβριος 13
