1 Οδηγίες χρήσης Ειδικά πλυντήρια καθαρισµού και απολύµανσης PG 8527 PG 8528 ιαβάστε προσεκτικά τις οδηγίες χρήσης πριν από την τοποθέτηση - εγκατάσταση - αρχική λειτουργία. Έτσι προστατεύετε τον εαυτό σας και αποφεύγετε πιθανές βλάβες στη συσκευή. el - GR M.-Nr

2 Πίνακας περιεχοµένων Υποδείξεις ασφαλείας... 5 Σωστή χρήση... 5 Χρήση εξαρτηµάτων... 9 Επεξήγηση συµβόλων στη συσκευή Πριν πετάξετε την παλιά συσκευή Ανάλυση χρήσεων της συσκευής Περιγραφή συσκευής Όργανα χειρισµού Τρόπος λειτουργίας της οθόνης Παράδειγµα για λίστα επιλογών Παράδειγµα για ενδείξεις διεξαγωγής προγράµµατος Συνηµµένο µενού Αλλαγή γλώσσας οθόνης Αλλαγή επιπέδου χειρισµού Προεπιλογή έναρξης Μετατροπή είδους θέρµανσης Τρέχουσες βλάβες Λίστες φορτώσεων Αυτόµατη αναγνώριση συρόµενου κάνιστρου Τεχνική τοποθέτησης Τοποθέτηση σκευών Εργαλεία Χειρουργείου (OP) Οφθαλµολογία Σκεύη Αναισθησιολογίας (AN) Θήλαστρα (BC) Παπούτσια Χειρουργείου (OS) Σκεύη Εργαστηρίων (LG) Τεχνική χηµικής διαδικασίας οσοµέτρηση υγρών χηµικών υλικών οσοµετρικά συστήµατα Μήνυµα "γεµίστε δοχείο DOS [X]" Γέµισµα δοχείων µε χηµικά υλικά Μήνυµα "ελέγξτε δοσοµετρικό σύστηµα [X]" Εξαερισµός δοσοµετρικών συστηµάτων

3 Πίνακας περιεχοµένων Χειρισµός Κεντρικός διακόπτης Έναρξη λειτουργίας Έναρξη προγράµµατος ιεξαγωγή προγράµµατος Λήξη προγράµµατος ιακοπή λειτουργίας ιακοπή προγράµµατος Προσωρινή διακοπή προγράµµατος Ανιχνευτής barcode (προαιρετικό) ήλωση διαδικασίας Μέτρα συντήρησης Συντήρηση Πιστοποίηση διαδικασίας Καθηµερινοί έλεγχοι Καθαρισµός των φίλτρων κάδου Καθαρισµός του επίπεδου µικροφίλτρου Καθαρισµός φίλτρου πριν από την αντλία ανακύκλωσης Καθαρισµός βραχιόνων Καθαρισµός οργάνων χειρισµού και γυάλινης πόρτας (προαιρετικό) Καθαρισµός πρόσοψης συσκευής Καθαρισµός κάδου Καθαρισµός λάστιχου πόρτας Έλεγχος κατάλοιπων πρωτεϊνών Συρόµενα κάνιστρα, µοντούλ και θήκες Ενσωµατωµένος εκτυπωτής (προαιρετικό) Αντικατάσταση ρολού χαρτιού Αντικατάσταση κασέτας έγχρωµης ταινίας Service

4 Πίνακας περιεχοµένων Ηλεκτρική σύνδεση Υδραυλική σύνδεση Τεχνικά χαρακτηριστικά Προαιρετικός εξοπλισµός συσκευής Ειδικός εξοπλισµός OXIVARIO και ORTHOVARIO Σκοπιµότητα Τοµείς εφαρµογής Υποδείξεις ασφαλείας Σύνδεση των δοχείων µε διάλυµα Η 2 Ο Ειδικός εξοπλισµός DK+WRG Περιγραφή λειτουργίας Τοµέας εφαρµογής Υποδείξεις ασφαλείας Στάνταρ προγράµµατα που µπορούν να χρησιµοποιηθούν Αποκοµιδή της παλιάς συσκευής

5 Υποδείξεις ασφαλείας Η συσκευή αυτή ανταποκρίνεται πλήρως στις ισχύουσες προδιαγραφές ασφαλείας. Καµιά φορά όµως, η απρόσεκτη χρήση της µπορεί να προκαλέσει ζηµιά στη συσκευή αλλά και στο χειριστή. ιαβάστε µε προσοχή τις οδηγίες χρήσης, πριν χρησιµοποιήσετε για πρώτη φορά τη συσκευή. Έτσι προστατεύετε τον εαυτό σας και αποφεύγετε τυχόν βλάβες. Φυλάξτε και ακολουθείτε πάντα τις οδηγίες χρήσης! Σωστή χρήση Η συσκευή αυτή επιτρέπεται να χρησιµοποιηθεί µόνο για το σκοπό για τον οποίο έχει κατασκευασθεί. Οποιαδήποτε άλλη χρήση ή µετατροπή δεν επιτρέπεται και είναι πιθανόν επικίνδυνη. Η διαδικασία καθαρισµού και απολύ- µανσης προορίζεται µόνο για εργαλεία ή ιατροτεχνολογικά προϊόντα καθώς και για σκεύη εργαστηρίων, για τα οποία ο κατασκευαστής τους δηλώνει ότι επιδέχονται καθαρισµό και απολύµανση. Να προσέχετε τις οδηγίες των κατασκευαστών των σκευών. Ο κατασκευαστής δεν ευθύνεται για βλάβες που µπορεί να προκληθούν από χρήση που δεν είναι σύµφωνη µε τους ισχύοντες κανονισµού ασφαλείας ή από λανθασµένη χρήση των οργάνων χειρισµού της συσκευής. Η συσκευή επιτρέπεται να χρησιµοποιηθεί αποκλειστικά σε εσωτερικούς χώρους. Αυτό το πλυντήριο καθαρισµού και απολύµανσης είναι εξοπλισµένο µε έ- ναν ειδικό λαµπτήρα εξαιτίας ιδιαίτερων απαιτήσεων (π.χ. σχετικών µε τη θερ- µοκρασία, την υγρασία, τη χηµική ανθεκτικότητα, την αντοχή στην τριβή και την ταλάντωση). Αυτός ο ειδικός λαµπτήρας επιτρέπεται να χρησιµοποιηθεί µόνο για την προβλεπόµενη χρήση. εν είναι κατάλληλος για τον φωτισµό του χώρου. Η αντικατάστασή του επιτρέπεται να γίνει µόνο από το Miele Service. Προσέξτε τις παρακάτω οδηγίες για να αποφύγετε κάθε κίνδυνο τραυµατισµού! Η εγκατάσταση, η συντήρηση και οι επισκευές της συσκευής πρέπει να γίνονται µόνο από το Service της Miele. Για την όσο το δυνατόν καλύτερη τήρηση του Κανονισµού Φορέων Εκµετάλλευσης Ιατροτεχνολογικών Προϊόντων συνιστάται η σύναψη συµβολαίου µε τη Miele για γενικές επισκευές και συντήρηση. Εξαιτίας µιας λανθασµένης επισκευής µπορεί να δηµιουργηθεί σοβαρός κίνδυνος για το χειριστή. εν επιτρέπεται η τοποθέτηση της συσκευής σε χώρους που υπάρχει κίνδυνος έκρηξης ή πολύ χαµηλές θερµοκρασίες σε συνθήκες π.χ. παγετού. Η συσκευή αυτή σας εγγυάται ηλεκτρική ασφάλεια, εφόσον συνδεθεί µε σύστηµα γείωσης σύµφωνο προς τις ισχύουσες προδιαγραφές. Είναι πολύ σηµαντικό να ελεγχθεί αυτή η βασική προϋπόθεση ασφαλείας και σε περίπτωση αµφιβολίας να ελεγχθεί η ηλεκτρική εγκατάσταση από έναν ειδικό. Ο κατασκευαστής δεν ευθύνεται για βλάβες που µπορεί να προκληθούν σε περίπτωση απουσίας ή διακοπής της γείωσης (π.χ. κίνδυνος ηλεκτροπληξίας). 5

6 Υποδείξεις ασφαλείας Αν παρουσιάσει κάποια βλάβη η συσκευή, διακόψτε αµέσως τη λειτουργία της, για λόγους ασφαλείας, και α- πευθυνθείτε στο Miele Service. Τα άτοµα που χειρίζονται τη συσκευή πρέπει να ενηµερώνονται και να εκπαιδεύονται τακτικά. Απαγορεύεται ο χειρισµός της συσκευής από άτοµα, που έχουν κριθεί ότι δεν έχουν τις απαιτούµενες γνώσεις για αυτό. Προσοχή στη χρήση χηµικών υλικών (απορρυπαντικά και ουδετεροποιητικά, ενισχυτικά απορρυπαντικών, λαµπρυντικά, κλπ.)! Αυτά αποτελούνται εν µέρει από καυστικά συστατικά. Μη χρησιµοποιείτε ποτέ υλικά οργανικού διαλύµατος ή εύφλεκτα υγρά, γιατί, µεταξύ άλλων, υπάρχει και κίνδυνος έκρηξης! Λαµβάνετε τα µέτρα σας, σύµφωνα µε τους ισχύοντες κανονισµούς ασφαλείας. Χρησιµοποιείτε πάντα προστατευτικά γυαλιά και γάντια. Σε όλα τα χηµικά καθαριστικά να προσέχετε τις υποδείξεις ασφαλείας του κατασκευαστή! Το νερό στον κάδο δεν είναι πόσιµο. Κατά την όρθια τοποθέτηση διαφόρων αιχµηρών αντικειµένων, προσέχετε η τελική τους διάταξη να είναι κατά τέτοιο τρόπο, ώστε να µην υπάρχει κανένας κίνδυνος τραυµατισµού. Κατά τη λειτουργία του πλυντηρίου, λάβετε υπόψη σας την ανάπτυξη υψηλών θερµοκρασιών. Όταν ανοίγετε την πόρτα παρακάµπτοντας το κλείδωµα ασφαλείας υπάρχει κίνδυνος εγκαύµατος και τραυµατισµού! Επίσης κατά την προσθήκη του απολυµαντικού υπάρχει ο κίνδυνος εισπνοής τοξικών ατµών! Σε περίπτωση που έρθετε σε επαφή κατά λάθος µε τοξικούς ατµούς ή χηµικά υλικά, ακολουθήστε τις οδηγίες στα συνοδευτικά φύλλα υποδείξεων του παρασκευαστή του χηµικού προϊόντος. Αφήνετε τα συρόµενα κάνιστρα, τα µοντούλ, τις θήκες και το φορτίο τους πρώτα να κρυώσουν. Πιθανά υπόλοιπα καυτού νερού µέσα στα σκεύη, τα α- δειάζετε πρώτα µέσα στον κάδο. Μετά το στέγνωµα µε τη µονάδα στεγνώµατος, ανοίγετε αρχικά µόνο την πόρτα, για να κρυώσουν τα σκεύη, το συρόµενο κάνιστρο, τα µοντούλ και οι θήκες. Αν έχετε προγραµµατίσει την "προετοιµασία µπόϊλερ" για τη θέρµανση του µπόϊλερ, πρέπει οπωσδήποτε, όταν α- νοίγετε την πόρτα, να προσέχετε το καυτό νερό ή τους καυτούς ατµούς που βγαίνουν. Ο σωλήνας καυτού νερού βρίσκεται κάτω από τη δεξιά ράγα οδήγησης κανίστρου, κοιτάζοντας τη συσκευή από την ακάθαρτη πλευρά της. Η θέρµανση ατµού επιτρέπεται να έχει πίεση µέχρι 1000 kpa (10 bar). Αυτό αντιστοιχεί σε µια θερµοκρασία βρασµού 179 C σε νερό. Για τον καθαρισµό της συσκευής ή του χώρου γύρω από αυτήν δεν επιτρέπεται να χρησιµοποιείτε λάστιχο ποτίσµατος ή συσκευή καθαρισµού υψηλής πίεσης. Σε περιπτώσεις επισκευών ή συντήρησης, αποσυνδέετε τη συσκευή από το ηλεκτρικό δίκτυο. 6

7 Υποδείξεις ασφαλείας Προσέξτε τις παρακάτω οδηγίες για τη διασφάλιση ποιότητας του καθαρισµού ιατροτεχνολογικών προϊόντων ή ευαίσθητων γυάλινων σκευών εργαστηρίων και προς αποφυγή κινδύνου µετάδοσης µικροβίων στους ασθενείς ή ζηµιάς στη συσκευή! Όταν η συσκευή χρησιµοποιηθεί κατόπιν κρατικής εντολής για απολυµάνσεις µεγάλης έκτασης, τότε πρέπει να γίνει επισταµένη απολύµανση του συ- µπυκνωτή ατµών και των συνδέσεων του προς τον κάδο και προς την έξοδο της συσκευής, σε περίπτωση επισκευής ή αντικατάστασης κάποιου εξαρτήµατος. Η διακοπή προγράµµατος δεν επιτρέπεται, παρά µόνον σε ειδικές περιπτώσεις και από εξουσιοδοτηµένα για αυτό άτοµα. Ο ιδιοκτήτης της συσκευής µε την καθηµερινή χρήση αποκτά την εµπειρία και γνωρίζει ποιο είναι το κατάλληλο ε- πίπεδο απολύµανσης και καθαρισµού για τις διαδικασίες απολύµανσης ιατρικών ειδών. Οι διαδικασίες πρέπει να ε- λέγχονται τακτικά θερµοηλεκτρικά και µέσω τεστ αποτελεσµάτων µε συνοδεία τεκµηρίωσης. Στις θερµοχηµικές διαδικασίες απαιτούνται επιπλέον έλεγχοι µε χηµικούς ή βιολογικούς δείκτες. Για την θερµική απολύµανση πρέπει να χρησιµοποιηθούν παράµετροι θερ- µοκρασίας και τεχνικής, οι οποίες να καλύπτουν όλα τα απαραίτητα µέτρα προφύλαξης κατά των µολύνσεων σύµφωνα µε τις προδιαγραφές και τις γνώσεις µικροβιολογικής και υγιεινής. Ο καθαρισµός των ιατρικών ειδών γίνεται µε θερµική απολύµανση. Η απολύµανση άλλων υλικών που δεν είναι ανθεκτικά στις υψηλές θερµοκρασίες (π.χ. παπούτσια χειρουργείου) µπορεί να γίνει µε το πρόγραµµα ΧΗΜΙΚΗ Α- ΠΟΛΥΜΑΝΣΗ (CHEM-DESIN) µε προσθήκη ενός χηµικού απολυµαντικού µέσου. Οι παράµετροι απολύµανσης βασίζονται σε πορίσµατα του παρασκευαστή του υλικού απολύµανσης και πρέπει να τηρούνται µε µεγάλη ακρίβεια. Η χρήση τέτοιου είδους θερµοχηµικών διαδικασιών δεν είναι κατάλληλη για τον καθαρισµό ιατρικών ειδών. Κατά τη διάρκεια ενός προγράµµατος, στο οποίο το σαπουνόνερο περιέχει τοξικά και χηµικά υλικά (π.χ. αλδεΰδες στο απολυµαντικό) το ρίσκο να διακόψετε το πρόγραµµα ή να ανοίξετε την πόρτα της συσκευής είναι πολύ µεγάλο. Ελέγχετε πάντα τη µόνωση πόρτας και τη λειτουργία του συµπυκνωτή ατµών. 7

8 Υποδείξεις ασφαλείας Ο καθαρισµός και η απολύµανση παπουτσιών χειρουργείου επιτρέπεται να γίνεται µόνο σε πλυντήρια που έχουν εγκατασταθεί ειδικά για αυτή τη χρήση. Κάτω από ορισµένες προϋποθέσεις, τα χηµικά προϊόντα µπορεί να προκαλέσουν βλάβες στη συσκευή. Τηρείτε πάντα τις συστάσεις που σας δίνονται από τον κατασκευαστή των χηµικών προϊόντων. Σε περίπτωση βλαβών και υπόνοιας για έλλειψη ανθεκτικότητας έναντι συγκεκριµένων χηµικών προϊόντων, απευθυνθείτε στο τµήµα τεχνικής τοποθετήσεων της Miele. εν επιτρέπεται να χρησιµοποιούνται στη συσκευή καθαρισµού και απολύµανσης σκληρές χηµικές ουσίες. Αυτές αυξάνουν τις πιθανότητες φθοράς των µερών της συσκευής (π.χ. κατάλοιπα στους βραχίονες). Σε περίπτωση που χρησιµοποιηθούν τέτοιες χηµικές ουσίες για τον καθαρισµό στο χέρι δοχείων και εργαλείων, θα πρέπει να α- ποµακρυνθούν εντελώς πριν από την πλύση των αντικειµένων αυτών στη συσκευή καθαρισµού και απολύµανσης! ιάφορες προκαταρκτικές εργασίες (π.χ. µε απορρυπαντικό ή απολυµαντικό), ορισµένα είδη βρωµιάς αλλά και µερικά χηµικά καθώς και ο συνδυασµός τους µέσω χηµικής αλληλεπίδρασης, πιθανόν να δηµιουργήσουν αφρό. Ο αφρός επιδρά αρνητικά στο αποτέλεσµα καθαρισµού και απολύµανσης. Με τις συστάσεις που δίνονται για τα χηµικά προϊόντα (π.χ. απορρυπαντικά), δεν σηµαίνει ότι ο κατασκευαστής της συσκευής είναι και υπεύθυνος για τις επιδράσεις τους πάνω στα σκεύη. Λάβετε υπόψη σας, ότι τυχόν αλλαγές σύνθεσης του υλικού ή προϋποθέσεις αποθήκευσής του κ.λπ., οι οποίες δεν ανακοινώνονται από την παρασκευάστρια εταιρία του χηµικού προϊόντος, µπορεί να επιδρούν αρνητικά στο αποτέλεσµα καθαρισµού των σκευών. Κατά τη χρήση διαφόρων απορρυπαντικών και πρόσθετων υλικών, πρέπει να τηρείτε προσεκτικά τις οδηγίες του παρασκευαστή. Η χρήση κάθε α- πορρυπαντικού πρέπει να γίνεται µόνο για τις περιπτώσεις που υποδεικνύει ο παρασκευαστής του, προς αποφυγή ζηµιών σε σκεύη ή έντονες χηµικές α- ντιδράσεις (π.χ. δηµιουργία εκρηκτικών αερίων). Λάβετε υπόψη σας κατά τη χρήση χηµικών υλικών επεξεργασίας οπωσδήποτε τις υποδείξεις του κατασκευαστή. Χρησιµοποιείτε τα χηµικά υλικά ε- πεξεργασίας κάθε φορά µόνο για την περίπτωση για την οποία προβλέπονται από τον κατασκευαστή, έτσι ώστε να αποφύγετε καταστροφή των υλικών και ενδεχοµένως ισχυρές χηµικές αντιδράσεις. Κατά τον καθαρισµό σκευών που απαιτούν ιδιαίτερη προσοχή, πρέπει εκ των προτέρων να γίνει σύγκριση των προϋποθέσεων διαδικασίας (απορρυπαντικό, ποιότητα νερού κ.λπ.) µε την τεχνική τοποθέτησης που προτείνει η Miele. 8

9 Υποδείξεις ασφαλείας Όταν οι απαιτήσεις για τον καθαρισµό και το ξέβγαλµα είναι ιδιαίτερα υ- ψηλές (π.χ. για χηµική ανάλυση), πρέπει να γίνεται από τον ιδιοκτήτη της συσκευής τακτικός ποιοτικός έλεγχος, έτσι ώστε να είναι εγγυηµένα επιτυχηµένη η απόδοση της όλης διαδικασίας. Τα κάνιστρα, τα µοντούλ και οι θήκες πρέπει να χρησιµοποιούνται µόνο σύµφωνα µε τις υποδείξεις. Οι ακτίνες νερού πρέπει να φθάνουν και να πλένουν καλά όλες τις εσωτερικές κοιλότητες των σκευών. Όλα τα σκεύη περισυλλογής πρέπει να τα αδειάζετε πριν από την τοποθέτησή τους στον κάδο. Τα υλικά που θα πλυθούν επιτρέπεται να έχουν το πολύ υπολείµµατα από χηµικά διαλύµατα και οξέα όταν τοποθετούνται στον κάδο. Αυτό ισχύει ιδιαίτερα για υδροχλωρικό οξύ, υλικά µε περιεκτικότητα σε χλώριο και υλικά που προκαλούν σκουριά σε µεταλλικά µέρη. Το χηµικό διάλυµα σε συνδυασµό µε τη βρωµιά επιτρέπεται να υπάρχει µόνο σε ποσότητα ιχνοστοιχείων ιδιαίτερα για τη κατηγορία κινδύνου Α1. Προστατέψτε το εξωτερικό ανοξείδωτο περίβληµα της συσκευής από τον κίνδυνο σκουριάς, φροντίζοντας να µην έλθει σε επαφή µε υλικά ή υδρατµούς που περιέχουν υδροχλωρικό οξύ. Τηρείτε µε ακρίβεια τις υποδείξεις εγκατάστασης του βιβλίου οδηγιών χρήσης και οδηγιών εγκατάστασης. Χρήση εξαρτηµάτων Οι πρόσθετες συσκευές που επιτρέπεται να χρησιµοποιήσετε πρέπει να είναι αποκλειστικά Miele. Ο τύπος κάθε συσκευής παρέχεται από τη Miele. Θα πρέπει να γίνεται χρήση µόνο εξοπλισµού Miele, δηλαδή συρόµενα κάνιστρα, µοντούλ και θήκες της Miele. Αν κάνετε διάφορες τροποποιήσεις στον εξοπλισµό αυτό ή χρησιµοποιήσετε κάνιστρα άλλου κατασκευαστή, η Miele δεν εγγυάται για το ικανοποιητικό αποτέλεσµα καθαρισµού και απολύµανσης. Τυχόν ζηµιές που θα προκύψουν από αυτά δεν καλύπτονται από την εγγύηση. Από τα χηµικά προϊόντα επιτρέπεται να χρησιµοποιήσετε µόνο εκείνα που υποδεικνύει ο παρασκευαστής τους ως κατάλληλα για τον εκάστοτε τοµέα ε- φαρµογής. Ο παρασκευαστής του χηµικού προϊόντος φέρει την ευθύνη για τυχόν αρνητικές επιδράσεις στο υλικό των σκευών ή της συσκευής. 9

10 Υποδείξεις ασφαλείας Επεξήγηση συµβόλων στη συσκευή Προσοχή: ιαβάστε τις οδηγίες χρήσης! Προσοχή: Κίνδυνος ηλεκτροπληξίας! Λάβετε υπόψη σας οπωσδήποτε τις υ- ποδείξεις στο κεφάλαιο «Ειδικός εξοπλισµός πυκνωτής α- τµού + ανακύκλωση θερµότητας»! Πριν πετάξετε την παλιά συσκευή Λάβετε υπόψη σας ότι η παλιά συσκευή µπορεί να έχει µολυνθεί από αίµα ή άλλα σωµατικά υγρά και γι' αυτό το λόγο θα πρέπει να απολυµανθεί πριν την πετάξετε. Αποµακρύνετε για λόγους προστασίας του περιβάλλοντος, κάθε υπόλοιπο χη- µικού υλικού, τηρώντας πάντα τους κανονισµούς ασφαλείας (γυαλιά και γάντια). Αφαιρείτε ή καταστρέφετε επίσης το κλείστρο της πόρτας, για να µην υπάρχει κίνδυνος να κλειστούν παιδιά µέσα στη συσκευή. Στη συνέχεια παραδίδετε τη συσκευή στον ανάλογο φορέα αποκοµιδής σκουπιδιών. Στις συσκευές µε σύστηµα Tank (αποθήκη νερού), πρέπει πρώτα να αδειάσετε την αποθήκη νερού. Ο κατασκευαστής δεν ευθύνεται για βλάβες που µπορεί να προκληθούν από χρήση που δεν είναι σύµφωνη µε τις παρούσες οδηγίες και υποδείξεις ασφαλείας. 10

11 Ανάλυση χρήσεων της συσκευής Τα ειδικά αυτά πλυντήρια καθαρισµού και απολύµανσης της Miele είναι κατάλληλα για τον ασφαλή καθαρισµό και τη θερµική ή χηµική απολύµανση ιατροτεχνολογικών προϊόντων, σκευών εργαστηρίων και άλλων εργαλείων από αυτούς τους τοµείς, καθώς και για το στέγνωµά τους. Θα πρέπει να λαµβάνετε πάντα υπόψη σας όλες τις πληροφορίες που δίνονται από τον κατασκευαστή των ιατροτεχνολογικών προϊόντων (σύµφωνα µε EN ISO 17664) και των σκευών εργαστηρίων. Παραδείγµατα τοµέων εφαρµογής: Χειρουργικά εργαλεία Εργαλεία από την µικροεπεµβατική χειρουργική Όργανα και εργαλεία αναισθησιολογίας και σταθµών εντατικής Θήλαστρα και θηλές Container µεταφοράς σκευών προς και από το πλυντήριο Παπούτσια χειρουργείων ή Σκεύη εργαστηρίων από τους τοµείς έρευνας και παραγωγής Σκεύη εργαστηρίων από τους τοµείς αναλυτικής και παρασκευαστικής Σκεύη εργαστηρίων από τους τοµείς µικροβιολογίας και βιοτεχνολογίας. Σκεύη εργαστηρίων θεωρούνται οι συσκευές από εξατµιστήρια ως φυγόκεντρα σωληνάκια. Σε αυτές τις οδηγίες χρήσης ο όρος "σκεύος" χρησιµοποιείται όταν δεν διευκρινίζεται περαιτέρω το είδος των αντικειµένων που πρόκειται να καθαριστούν ή να απολυµανθούν. Η φροντίδα των ιατροτεχνολογικών προϊόντων και σκευών εργαστηρίων, για λόγους τυποποίησης, πρέπει να γίνεται µε µηχανικές διαδικασίες καθαρισµού και απολύµανσης. Σε περίπτωση που, για λόγους προστασίας προσωπικού και ασθενών, κρίνεται απαραίτητη η απολύµανση, τότε αυτή γίνεται κατά προτίµηση µε θερµική διαδικασία, π.χ. µε το πρόγραµµα απολύµανσης vario TD. Εξαίρεση αποτελούν τα ευαίσθητα στις υψηλές θερµοκρασίες παπούτσια χειρουργείων για τα οποία διατίθεται το πρόγραµµα CHEM-DESIN. Σύµφωνα µε το σύστηµα Α 0 της νόρµας ΕΝ ISO , η θερµική απολύ- µανση γίνεται µε τις παραµέτρους 80 C (+5 C, -0 C) και 10 λεπτά χρόνο δράσης (Α 0 600) ή µε 90 C (+5 C, -0 C) και 5 λεπτά χρόνο δράσης (Α ), ανάλογα µε την απαιτούµενη δράση απολυµαντικού. Το επίπεδο δράσης Α περιλαµβάνει επίσης και την α- δρανοποίηση των ιών HBV. Για κάθε περίπτωση πρέπει αντίστοιχα να τηρούνται προσεκτικά οι κατά τόπους νοµικές ή κρατικές οδηγίες (π.χ. για τη Γερµανία η 18 της λίστας IfSG). Οι προϋποθέσεις καθαρισµού πρέπει να προσαρµόζονται µε τον καλύτερο δυνατό τρόπο στο βαθµό λερώµατος και στο είδος των σκευών. Ανάλογα µε την ιδιαιτερότητα της βρωµιάς που παρουσιάζει κάθε είδος σκευών, καθώς και τη µέθοδο Αναλυτικής, χρησιµοποιείτε και το αντίστοιχο κατάλληλο χηµικό προϊόν. 11

12 Ανάλυση χρήσεων της συσκευής Το αποτέλεσµα καθαρισµού είναι σηµαντικό κριτήριο για την ασφαλή απολύ- µανση, αποστείρωση και εξάλειψη όλων των υπολειµµάτων, έτσι ώστε η επαναχρησιµοποίηση να γίνεται µε απόλυτη ασφάλεια. Το βέλτιστο αποτέλεσµα καθαρισµού και απολύµανσης για τα ιατροτεχνολογικά εργαλεία επιτυγχάνεται µε τη διαδικασία απολύµανσης vario TD ή, όταν αυτό ενδείκνυται, µε τη διαδικασία ORTHOVARIO ή OXIVARIO. Για τον ιδανικό καθαρισµό ιατροτεχνολογικών εργαλείων και προϊόντων είναι σηµαντικό να χρησιµοποιείτε το κατάλληλο κάνιστρο (συρόµενο κάνιστρο, µοντούλ, θήκες κ.λπ.). Στο κεφάλαιο "Τεχνική τοποθέτησης" θα βρείτε ανάλογα παραδείγµατα. Η συσκευή είναι εξοπλισµένη µε µια σύνδεση, για την περίπτωση που θέλετε το ξέβγαλµα µε λαµπρυντικό να διεξάγεται µε χρήση µη πόσιµου ή επεξεργασµένου νερού (AD = απιονισµένο νερό, καθαρό νερό (H 2 O), πλήρως αφαλατω- µένο νερό (VE), νερό χωρίς µεταλλικά άλατα µε την ανάλογη πάντα προσιτή ποιότητα για χρήση σε συσκευές καθαρισµού). Ιδιαίτερα σε σκεύη εργαστηρίων που χρησιµοποιούνται στον τοµέα ανάλυσης, πρέπει να ληφθεί σοβαρά υπόψη η κατάλληλη ποιότητα καθαρού νερού. Σύµφωνα µε τη νόρµα EN ISO 15883, η συσκευή έχει τη δυνατότητα πιστοποίησης όλων των διαδικασιών. Προφίλ χρήστη Χρήστες καθηµερινής ρουτίνας Για τις εργασίες καθηµερινής ρουτίνας οι χρήστες πρέπει να έχουν κατατοπιστεί και να εκπαιδεύονται τακτικά στις απλές λειτουργίες και τη φόρτωση της συσκευής καθαρισµού και απολύµανσης. Χρειάζεται να έχουν βασικές γνώσεις του µηχανικού καθαρισµού ιατρικών προϊόντων. Οι εργασίες στην καθηµερινή ρουτίνα λαµβάνουν χώρα στα επίπεδα χειρισµού Α και C. Υπεύθυνοι καθηµερινής ρουτίνας Για περαιτέρω εργασίες, π.χ. διακοπή προγράµµατος, χρειάζονται εκτεταµένες βασικές γνώσεις του µηχανικού καθαρισµού ιατρικών προϊόντων. Οι εργασίες λαµβάνουν χώρα στα επίπεδα χειρισµού Β. Εργασίες Service και διοίκηση Για αλλαγές στη διαδικασία καθαρισµού ή προσαρµογές της συσκευής καθαρισµού και απολύµανσης, π.χ. σε χρησι- µοποιηµένα εξαρτήµατα ή στα δεδοµένα του χώρου τοποθέτησης, χρειάζονται επιπλέον ειδικές γνώσεις της συσκευής. Οι επικυρώσεις απαιτούν επιπλέον ι- διαίτερες γνώσεις επάνω στον µηχανικό καθαρισµό των ιατρικών προϊόντων, τη χηµική τεχνολογία και τους κανόνες και νόµους που πρέπει να εφαρµοστούν. Οι εργασίες Service και οι επικυρώσεις διεξάγονται στο επίπεδο χειρισµού D. 12

13 Περιγραφή συσκευής Ακάθαρτη πλευρά Προσθήκη κάλυψης για τη µονάδα στεγνώµατος ΤΑ και/ή τον συµπυκνωτή ατµών DK Ηλεκτρονικό σύστηµα ελέγχου Profitronic (βλέπε επίσης σχετικό έ- ντυπο οδηγιών προγραµµατισµού) Θύρα συνδέσεων ανίχνευσης Κεντρικός διακόπτης Στήριγµα ανιχνευτή (προαιρετικό) Θυρίδα επισκευών Σύστηµα προσαρµογής για το βαγονέτο µεταφοράς MF 27/28 Πόρτα κλειστή 13

14 Περιγραφή συσκευής Ακάθαρτη πλευρά Πόρτα ανοικτή Σύζευξη για συρόµενα κάνιστρα και µοντούλ Κάτω βραχίονας Σετ φίλτρων οχεία για τα δοσοµετρικά συστήµατα DOS 1 - DOS 4 14

15 Περιγραφή συσκευής Καθαρή πλευρά (µόνο PG 8528). Πόρτα κλειστή Θυρίδα επισκευών µε σύστηµα προσαρµογής για το βαγονέτο µεταφοράς MF 27/28 Θύρα συνδέσεων ανίχνευσης Στήριγµα ανιχνευτή (προαιρετικό) Εκτυπωτής (προαιρετικό) Άνοιγµα πόρτας Οθόνη 15

16 Περιγραφή συσκευής Όργανα χειρισµού Πλήκτρο λειτουργίας/διακοπής Για την έναρξη και τη διακοπή λειτουργίας της συσκευής Πλήκτρο πόρτας Για το άνοιγµα και το κλείσιµο της πόρτας Οθόνη Η οθόνη σβήνει αυτοµάτως µετά από περίπου 10 λεπτά, ό- ταν η συσκευή βρίσκεται σε κατάσταση ηρεµίας. Για να επαναφέρετε τον φωτισµό της, πιέζετε ένα οποιοδήποτε πλήκτρο Τα µηνύµατα βλάβης που προκύπτουν κατά τη διάρκεια της λειτουργίας εµφανίζονται µαζί µε έναν αριθµό στην οθόνη. Έναν πίνακα µε όλα τα µηνύµατα βλάβης θα βρείτε στο σχετικό έντυπο οδηγιών προγραµµατισµού. 16

17 Περιγραφή συσκευής Θύρα επικοινωνίας Service / PC Εξυπηρετεί το Service για ελέγχους και εργασίες αναβάθµισης Πλήκτρο έναρξης Για την έναρξη του προγράµµατος Πλήκτρο Clear C για επαναφορά στο προηγούµενο επίπεδο για διαγραφή ρυθµισµένων τιµών σε διάφορα πεδία για διακοπή του προγράµµατος και Πλήκτρα επιλογών για µετακίνηση της θέσης µαρκαρίσµατος στην οθόνη για αλλαγή µαρκαρισµένων τιµών για κύλιση πάνω/κάτω για επιλογή συνηµµένου µενού για εµφάνιση των προεπιλεγµένων παραµέτρων λειτουργίας στην οθόνη, κατά τη διεξαγωγή του προγράµµατος Πλήκτρο OK για επιβεβαίωση ενός µαρκαρισµένου σηµείου µενού ή µιας επιλεγµένης τιµής για αποδοχή των µηνυµάτων βλάβης για αποδοχή των µηνυµάτων διαλόγου για επιλογή γραφήµατος Α 0 κατά τη διεξαγωγή προγράµ- µατος για ανάκληση της καµπύλης θερµοκρασίας κατά τη διάρκεια του προγράµµατος. 17

18 Περιγραφή συσκευής Τρόπος λειτουργίας της οθόνης Μέσω της οθόνης µπορείτε, ανάλογα µε το επίπεδο χειρισµού, να επιλέξετε τα εξής: ένα πρόγραµµα / τη λίστα προγραµµάτων το µενού προγραµµατισµών το µενού ρυθµίσεων Στο µενού ρυθµίσεις " µπορείτε να προσαρµόσετε το σύστηµα ελέγχου Profitronic της συσκευής, ανάλογα µε τις απαιτήσεις που προκύπτουν. Περισσότερες πληροφορίες θα βρείτε στο σχετικό έντυπο οδηγιών προγραµµατισµού. Παράδειγµα για λίστα επιλογών Με τα πλήκτρα επιλέγετε τα σηµεία µενού. Μπορείτε να µετακινήσετε τη µαρκαρισµένη γραµµή στην οθόνη µε τα πλήκτρα. Με το πλήκτρο ΟΚ επιβεβαιώνετε τα µηνύµατα ή τις ρυθµίσεις και µεταφέρεστε στο επόµενο µενού ή σε ένα άλλο επίπεδο µενού. Για την επιλογή ενός σηµείου µενού, µαρκάρετε το σηµείο µε τα πλήκτρα και επιβεβαιώνετε µε το πλήκτρο ΟΚ. Στην οθόνη εµφανίζονται ως 3 σηµεία µενού ή δυνατότητες επιλογών. Η µπάρα κύλισης δεξιά στην οθόνη, υποδεικνύει ότι υ- πάρχουν επιπλέον σηµεία µενού ή δυνατότητες επιλογών. Για να τα εµφανίσετε στην οθόνη χρησιµοποιείτε τα πλήκτρα. Η διακεκοµµένη οριζόντια γραµµή δηλώνει το τέλος της λίστας. Η τελευταία επιλογή βρίσκεται πάνω από τη γραµµή αυτή και η πρώτη από κάτω. 18

19 Παράδειγµα για ενδείξεις διεξαγωγής προγράµµατος Περιγραφή συσκευής Κατά τη διάρκεια µιας διεξαγωγής προγράµµατος εµφανίζονται στην οθόνη τα εξής: η ονοµασία προγράµµατος το επίπεδο χειρισµού το µπλοκ προγράµµατος η θερµοκρασία νερού (στο µπλοκ προγράµµατος "στέγνωµα" η θερµοκρασία αέρα) ο προβλεπόµενος υπόλοιπος χρόνος ή ο χρόνος προγράµ- µατος που έχει τρέξει τυχόν µηνύµατα βλάβης και υποδείξεις 19

20 Συνηµµένο µενού Μέσω του συνηµµένου µενού µπορείτε ανά πάσα στιγµή, ανεξάρτητα από το επίπεδο χειρισµού, να επιλέξετε τα εξής: τη γλώσσα οθόνης την αλλαγή επιπέδου χειρισµού τη ρύθµιση χρόνου προεπιλογής έναρξης σε συσκευές που επιδέχονται µετατροπές: τη µετατροπή είδους θέρµανσης να δηµιουργήσετε µε τον ανιχνευτή barcode λίστες φορτώσεων Στο επίπεδο χειρισµού D εµφανίζονται επιπλέον τα τρέχοντα µηνύµατα βλάβης (αν υπάρχουν) Για να φθάσετε στο συνηµµένο µενού, πατάτε ταυτόχρονα τα πλήκτρα για 2 δευτερόλεπτα τουλάχιστον. Στην οθόνη εµφανίζεται το συνηµµένο µενού: Με τα πλήκτρα επιλέγετε το σηµείο µενού που θέλετε. 20

21 Συνηµµένο µενού Αλλαγή γλώσσας οθόνης Μέσω του συνηµµένου µενού µπορείτε να αλλάξετε τη γλώσσα που εµφανίζεται στην οθόνη. Η ρύθµιση αυτή παραµένει, µέχρι να διακόψετε τη λειτουργία της συσκευής µε το πλήκτρο ή µε τον κεντρικό διακόπτη. Η ρυθµισµένη γλώσσα στο µενού "ρυθµίσεις / γλώσσα " δεν αλλάζει. Αυτό σηµαίνει, ότι όλα τα πρωτόκολλα και οι εκτυπώσεις θα συνεχίσουν να εκδίδονται στη γλώσσα του συστήµατος. Επιλέγετε το σηµείο µενού αλλαγή γλώσσας οθόνης µε τα πλήκτρα και το ενεργοποιείτε µε το ΟΚ. Η σηµαία, δίπλα από το σηµείο µενού αλλαγή γλώσσας οθόνης, χρησιµεύει σαν οδηγός, αν έχει ρυθµιστεί µια γλώσσα που δεν καταλαβαίνετε. Στην περίπτωση αυτή αλλάζετε συνεχόµενα τα σηµεία µενού, µέχρι να εµφανιστεί η σηµαία. Επιλέγετε την επιθυµητή γλώσσα και επιβεβαιώνετε µε ΟΚ. Η επιλεγµένη γλώσσα εµφανίζεται στην οθόνη. Εγκαταλείπετε το συνηµµένο µενού µε το πλήκτρο Clear C. 21

22 Συνηµµένο µενού Αλλαγή επιπέδου χειρισµού Μπορείτε να επιλέξετε τέσσερα επίπεδα χειρισµού στο ηλεκτρονικό σύστηµα ελέγχου της συσκευής σας. Επίπεδο χειρισµού Α και Β C D ικαίωµα για Επιλογή µέσα από µια λίστα ελεύθερων προγραµµάτων Αυτόµατη κατάταξη προγράµµατος µέσω της κωδικοποίησης συρόµενου κάνιστρου Ελεύθερη επιλογή προγράµµατος στη λίστα προγραµµάτων, προγραµµατισµός και ρυθµίσεις. Μέσω του συνηµµένου µενού µπορείτε να αλλάζετε τα επίπεδα χειρισµού µεταξύ τους. Για να µην υπάρχει δυνατότητα εισόδου στις ρυθµίσεις σε άτο- µα που δεν έχουν το δικαίωµα αυτό, κατά την αλλαγή επιπέδου χειρισµού ζητείται η εισαγωγή κωδικού. Για να µπορείτε να αλλάζετε τους κωδικούς διαφόρων χειριστών ή να καταχωρείτε περισσότερους χειριστές, πρέπει να δηλωθείτε ως διαχειριστής. Ο χειριστής µε την ιδιότητα διαχειριστής καταχωρείται από τεχνικό του Miele Service. Πατάτε ταυτόχρονα τα πλήκτρα για 3 δευτερόλεπτα τουλάχιστον. Στην οθόνη εµφανίζεται το συνηµµένο µενού: 22

23 Συνηµµένο µενού Επιλέγετε το σηµείο µενού αλλαγή επιπέδου χειρισµού και µε το ΟΚ µεταφέρεστε στο υποµενού. Επιλέγετε την οµάδα χειριστών και επιβεβαιώνετε µε ΟΚ. Εισάγετε τον απαιτούµενο κωδικό. Με τα πλήκτρα αλλάζετε τους αριθµούς, µε το ΟΚ επιβεβαιώνετε τη ρυθµισµένη τιµή και µεταφέρεστε στον επόµενο α- ριθµό. Το ηλεκτρονικό σύστηµα ελέγχου εµφανίζει το επιλεγµένο επίπεδο χειρισµού. Εγκαταλείπετε το συνηµµένο µενού µε το πλήκτρο Clear C. Αν έχετε εισάγει λάθος κωδικό εµφανίζεται κωδικός άκυρος. Αποδέχεστε το µήνυµα βλάβης µε ΟΚ. Ξεκινάτε εκ νέου την αλλαγή επιπέδου χειρισµού. 23

24 Συνηµµένο µενού Προεπιλογή έναρξης Με την προεπιλογή έναρξης µπορείτε να ορίσετε την έναρξη ενός προγράµµατος µια συγκεκριµένη ώρα. Μαρκάρετε το σηµείο µενού προεπιλογή έναρξης και επιβεβαιώνετε. Για να ενεργοποιήσετε την προεπιλογή έναρξης, επιλέγετε στο σηµείο µενού ενεργοποίηση τη θέση ναι. Για να ρυθµίσετε την ώρα έναρξης µαρκάρετε την παράµετρο προεπιλογή έναρξης και επιβεβαιώνετε. Εµφανίζεται το µενού ρύθµισης ώρας προεπιλογής έναρξης. Εισάγετε την επιθυµητή ώρα, ανά ψηφίο και επιβεβαιώνετε. Πατάτε το πλήκτρο Clear C αρκετές φορές, µέχρι να εµφανιστεί το µενού βασικό µενού. Για την επιλογή προγράµµατος πηγαίνετε στη λίστα προγραµµάτων. Επιλέγετε ένα πρόγραµµα και το ξεκινάτε µε το πλήκτρο. 24

25 Συνηµµένο µενού Εµφανίζεται το επιλεγµένο πρόγραµµα, η ρυθµισµένη ώρα έ- ναρξης, η τρέχουσα ώρα και το υπόλοιπο χρόνου µέχρι την έ- ναρξη του προγράµµατος. Το επιλεγµένο πρόγραµµα ξεκινάει αυτοµάτως την ώρα που έ- χετε ρυθµίσει. Για να διακόψετε την αυτόµατη έναρξη προγράµµατος: Πατάτε το πλήκτρο Clear C. Εµφανίζεται µια ερώτηση ασφαλείας: Για να διακόψετε την έναρξη προγράµµατος, επιλέγετε ναι και επιβεβαιώνετε. Η αυτόµατη έναρξη προγράµµατος διακόπτεται. Η ένδειξη αλλάζει και µεταφέρεται πίσω στη λίστα προγραµµάτων. Η λειτουργία προεπιλογή έναρξης απενεργοποιήθηκε. Αν επιλέξετε όχι, η προεπιλογή έναρξης συνεχίζεται. Μετά τη λήξη του προγράµµατος, η λειτουργία προεπιλογή έναρξης απενεργοποιείται πάλι αυτοµάτως. Η λειτουργία προεπιλογή έναρξης µπορεί επίσης να απενεργοποιηθεί και χωρίς την ακύρωση ώρας έναρξης. Για να γίνει αυτό ρυθµίζετε στο µενού προεπιλογή έναρξης την παράµετρο ενεργοποίηση στη θέση όχι. 25

26 Συνηµµένο µενού Μετατροπή είδους θέρµανσης Σε µια συσκευή που επιδέχεται τροποποιήσεις, µπορείτε, µέσω του συνηµµένου µενού, να αλλάξετε το είδος θέρµανσης, π.χ. από ηλεκτρικό σε ατµό. Επιλέγετε το µενού ατµός/ηλεκτρικό και το ενεργοποιείτε µε ΟΚ. Αλλάζετε το είδος θέρµανσης που επιθυµείτε, π.χ. σε α- τµός+ηλεκτρικό και επιβεβαιώνετε µε ΟΚ. Τα νέο είδος θέρµανσης αποθηκεύεται στη µνήµη της συσκευής. Εγκαταλείπετε το συνηµµένο µενού µε το πλήκτρο Clear C. Τρέχουσες βλάβες Στο επίπεδο χειρισµού D, κάτω από αυτό το σηµείο µενού µπορείτε να ενηµερωθείτε για τα τρέχοντα µηνύµατα βλάβης. Επιλέγετε το σηµείο µενού και επιβεβαιώνετε µε ΟΚ. Εµφανίζονται όλα τα µηνύµατα βλάβης που υπάρχουν εκείνη τη στιγµή. Με το ΟΚ µπορείτε να µεταφέρεστε από το ένα µήνυµα στο άλλο. Εγκαταλείπετε το συνηµµένο µενού µε το πλήκτρο Clear C. Λίστες φορτώσεων Αν συνδεθεί στη συσκευή ένας ανιχνευτής barcode και ενεργοποιηθεί η ανίχνευση φόρτωσης, µπορείτε να δηµιουργήσετε στο συνηµµένο µενού κάτω από αυτό το σηµείο µενού λίστες φορτώσεων. Όλα τα βήµατα χειρισµών σχετικά µε τον ανιχνευτή barcode περιγράφονται στο κεφάλαιο "Ανιχνευτής barcode". 26

27 Αυτόµατη αναγνώριση συρόµενου κάνιστρου Το σύστηµα αυτόµατης αναγνώρισης συρόµενου κάνιστρου καθορίζει µια θέση προγράµµατος σε ένα κάνιστρο. Για το λόγο αυτό πρέπει τα συρόµενα κάνιστρα να κωδικοποιούνται µε έναν µαγνητικό πήχη (µέσω ενός συνδυασµού Bit). Στο επίπεδο χειρισµού C υπάρχει για ένα κωδικοποιηµένο συρόµενο κάνιστρο η δυνατότητα επιλογής του προκαθορισµένου προγράµµατος. Αφού σπρώξετε προς τα µέσα το κωδικοποιηµένο κάνιστρο και κλείσετε την πόρτα της συσκευής, η αυτόµατη αναγνώριση κάνιστρου επιλέγει το προκαθορισµένο πρόγραµµα. Η κωδικοποίηση των συρόµενων κάνιστρων και ο καθορισµός αντίστοιχου προγράµµατος στο ηλεκτρονικό σύστηµα ελέγχου Profitronic της συσκευής περιγράφονται στο σχετικό έντυπο οδηγιών προγραµµατισµού. Στον µαγνητικό πήχη και ιδιαίτερα στην κάτω πλευρά του δεν επιτρέπεται να κολλήσουν µεταλλικά µικρά αντικείµενα, τα οποία πιθανόν να έλκονται λόγω του δυνατού µαγνητισµού. Αν κολλήσουν κατά λάθος µεταλλικά αντικείµενα, η αναγνώριση της κωδικοποίησης δεν θα γίνεται πλέον σωστά. Λάβετε υπόψη σας ότι τα συρόµενα κάνιστρα µε πλαϊνή σύζευξη κωδικοποιούνται µε µια ράγα στην οποία ο έκτος µαγνήτης πρέπει να έχει ρυθµιστεί στη θέση Ι. Τα συρόµενα κάνιστρα χωρίς πλαϊνή σύζευξη πρέπει να κωδικοποιούνται µε µια ράγα που δεν περιέχει έκτο µαγνήτη. Οι µαγνητικοί πήχεις των συσκευών PG 8527 / PG 8528 πρέπει να περιέχουν µαύρο µαγνήτη. 27

28 Τεχνική τοποθέτησης Τα ειδικά αυτά πλυντήρια µπορούν να εξοπλιστούν µε διάφορα συρόµενα κάνιστρα. Ανάλογα µε το είδος και το σχή- µα των σκευών που πρόκειται να καθαρίσετε ή να απολυµάνετε, εξοπλίζονται µε µεγάλη ποικιλία θηκών και µοντούλ. Επιλέγετε τα συρόµενα κάνιστρα, τα µοντούλ και τις θήκες σύµφωνα µε τον τοµέα και τα σκεύη, για τα οποία θα χρησιµοποιηθούν. Στις επόµενες σελίδες θα βρείτε παραδείγµατα εξοπλισµού και οδηγίες για τη χρήση του σε κάθε τοµέα. Ελέγχετε πριν από κάθε έναρξη του προγράµµατος τα ακόλουθα σηµεία (έλεγχος µε µια µατιά): Είναι τα σκεύη σωστά τοποθετηµένα/ στερεωµένα; Είναι καθαροί οι βραχίονες και µπορούν να περιστρέφονται ελεύθερα; Είναι το φίλτρο απαλλαγµένο από υπολείµµατα βρωµιάς (αποµακρύνετε τυχόν µεγάλα κοµµάτια βρωµιάς και ενδεχοµένως καθαρίζετε το φίλτρο); Είναι το φίλτρο οριζόντια ευθυγραµ- µισµένο στον κάδο και εφαρµόζει ο- µοιόµορφα η µόνωση µε τον κάδο; Εφαρµόζει σωστά η υποδοχή για την παροχή νερού στους βραχίονες ή στα ακροφύσια; Είναι επαρκώς γεµάτα τα δοχεία µε τα χηµικά υλικά καθαρισµού και απολύµανσης; Ελέγχετε µετά από κάθε λήξη του προγράµµατος τα ακόλουθα σηµεία: Ελέγχετε το αποτέλεσµα καθαρισµού των σκευών πραγµατοποιώντας ο- πτικό έλεγχο. Πραγµατοποιείτε δειγµατοληπτικούς ελέγχους κατάλοιπων πρωτεϊνών, π.χ. µε το Miele Test-Kit. Ελέγχετε αν παρέµειναν διάφορα κοίλα ιατροτεχνολογικά εργαλεία πάνω στα αντίστοιχα ακροφύσια; Ιατροτεχνολογικά εργαλεία τα οποία κατά τη διάρκεια του καθαρισµού ξέφυγαν από τις υποδοχές θα πρέπει να καθαριστούν εκ νέου. Υπάρχει πρόσβαση στα κοίλα µέρη των εργαλείων; Είναι σταθερά συνδεδεµένα τα ακροφύσια και οι συνδέσεις µε το κάνιστρο/ θήκη; 28

29 Τεχνική τοποθέτησης Τοποθέτηση σκευών Τοποθετείτε τα σκεύη έτσι, ώστε το νερό να φθάνει σε όλες τις επιφάνειές τους. Μόνο έτσι καθαρίζονται σωστά. εν επιτρέπεται να τοποθετούνται το ένα πάνω στο άλλο ούτε να καλύπτονται εν µέρει µεταξύ τους. Η δέσµη νερού πρέπει να φθάνει και να πλένει πολύ καλά όλα τα εσωτερικά κοίλα µέρη των ιατροτεχνολογικών εργαλείων. Τα ιατροτεχνολογικά εργαλεία µε µακρόστενα κούφια µέρη πρέπει να τοποθετούνται ή να συνδέονται στις θήκες µε τέτοιο τρόπο ώστε να ξεπλένονται µε ασφάλεια όλες οι επιφάνειές τους. Σκεύη µε κούφια µέρη πρέπει να τοποθετούνται µε το άνοιγµα προς τα κάτω, πάνω στις αντίστοιχες θήκες, στα µοντούλ ή στα συρόµενα κάνιστρα, έτσι ώστε το νερό να εισέρχεται και να εξέρχεται ανεµπόδιστα. Για να αποφεύγετε το σπάσιµο γυαλιών, καλό είναι να χρησιµοποιείτε δίχτυ κάλυψης. Σταθεροποιείτε τα λεπτά σκεύη µε ένα δίχτυ κάλυψης ή τα µικρά αντικείµενα σε ειδικό δικτυωτό συρτάρι, για να µη µπλοκάρουν το βραχίονα και για να µην έλκονται από τον µαγνητικό πήχη αυτόµατης αναγνώρισης (AWK). Σκεύη µε βαθύ πάτο τοποθετούνται λοξά για να φεύγει το νερό. Τα ψηλά, λεπτά, κοίλα σκεύη τοποθετούνται προς το κέντρο του συρόµενου κάνιστρου. Εκεί η δέσµη του νερού τα φθάνει ευκολότερα. Τα συρόµενα κάνιστρα µε αντάπτορα πρέπει να εφαρµόζουν σωστά στη θέση τους. Τα διάφορα µοντούλ πρέπει να ε- φαρµόζουν σωστά στη θέση τους µέσα στα κάνιστρα για µοντούλ. Οι βραχίονες δεν πρέπει να µπλοκάρονται από σκεύη που είναι ψηλά ή διαπερνούν το κάνιστρο προς τα κάτω. Για να αποφύγετε τη διάβρωση συνιστάται να χρησιµοποιείτε µόνο εργαλεία και σκεύη από ανοξείδωτο µέταλλο, που πλένονται σε πλυντήριο. Οι οµάδες ιατροτεχνολογικών εργαλείων µε ασταθή αντοχή στη θερµοκρασία απολυµαίνονται µόνο µε µια θερµοχηµική διαδικασία. Ιατροτεχνολογικά εργαλεία µιας χρήσης δεν επιτρέπεται να µπαίνουν σε διαδικασίες απολύµανσης. Να διατηρείτε οπωσδήποτε το καθορισµένο στα πλαίσια του ελέγχου εγκυρότητας δείγµα φορτίου! Προετοιµασία Αδειάζετε τα σκεύη από υπολείµµατα, πριν από την τοποθέτησή τους. Τηρείτε κατά περίπτωση τους επίση- µους κανονισµούς απολύµανσης. εν επιτρέπεται να εισχωρήσουν στον κάδο του πλυντηρίου διάφορα υπόλοιπα από χηµικά διαλύµατα και οξέα, ιδιαίτερα υδροχλωρικό οξύ και υλικά µε περιεκτικότητα σε χλώριο. Για τα ιατροτεχνολογικά εργαλεία: Για τη διαδικασία απολύµανσής τους τα εργαλεία πρέπει κατά προτίµηση να τοποθετούνται στεγνά µέσα στον κάδο. 29

30 Τεχνική τοποθέτησης Εργαλεία Χειρουργείου (OP) Ο χρόνος που µεσολαβεί από τη συγκέντρωση των χειρουργικών εργαλείων µέχρι τη µεταφορά τους στο πλυντήριο για καθαρισµό/απολύµανση πρέπει να είναι όσο το δυνατόν µικρότερος και να µην ξεπερνά τις δύο ώρες το ανώτερο. Ο καθαρισµός τους γίνεται κατά προτί- µηση µε το πρόγραµµα ΑΠΟΛΥΜΑΝ- ΣΗ-VAR-TD. Όταν όµως µεσολαβεί µεγάλο χρονικό διάστηµα, τότε συνιστάται το πρόγραµ- µα OXIVARIO ή ORTHOVARIO ως η καταλληλότερη διαδικασία καθαρισµού και απολύµανσης, βλέπε κεφ. "Ειδικός εξοπλισµός". Η απολύµανση των εργαλείων Χειρουργείου - καθώς και των εργαλείων Μικροεπεµβατικής - γίνεται µε θερµική διαδικασία. Για τα ξεβγάλµατα µε πρόσθετα υλικά, πρέπει κατά το δυνατόν να χρησιµοποιείτε πλήρως αφαλατωµένο νερό (αγωγιµότητα ~ 15 µs/cm) για να επιτύχετε ένα αποτέλεσµα χωρίς λεκέδες και να αποφύγετε τη διάβρωση. Κατά τη χρήση κανονικού νερού µε περιεκτικότητα χλωριδίων µεγαλύτερη από 100 mg υ- πάρχει κίνδυνος διάβρωσης. Κατά τον καθαρισµό των ενδοσκοπικών εργαλείων π.χ. εργαλείων της Μικροεπεµβατικής, ο λεπτοµερής και σε βάθος καθαρισµός του εσωτερικού τους είναι εξαιρετικά σηµαντικός. Μόνο τα προγράµµατα ΑΠΟΛΥΜΑΝΣΗ-VAR- TD και OXIVARIO είναι τα πλέον κατάλληλα για καθαρισµό σε βάθος. Οι εξειδικευµένες προδιαγραφές διάταξης τους κατά την τοποθέτηση στα κάνιστρα πρέπει να ληφθούν ιδιαίτερα υπόψη, όπως επίσης και η χρήση του κατάλληλου α- πορρυπαντικού για το µεγάλο βαθµό ευαισθησίας των εργαλείων αυτών. Για τα ξεβγάλµατα µε πρόσθετα υλικά, πρέπει κατά το δυνατόν να χρησιµοποιείτε πλήρως αφαλατωµένο νερό (αγωγιµότητα ~ 15 µs/cm). Ιδιαίτερα τα ενδοσκοπικά εργαλεία πρέπει ενδεχοµένως να καθαριστούν εκ των προτέρων στο χέρι. Λάβετε υπόψη σας τις υποδείξεις του κατασκευαστή των εργαλείων! Τα περισσότερα container Χειρουργείου µπορούν να καθαριστούν µε θερµική διαδικασία στο πρόγραµµα CONTAINER. Σε container από επιµεταλλωµένο αλουµίνιο πρέπει οπωσδήποτε να χρησιµοποιήσετε πλήρως αφαλατωµένο νερό για το ξέβγαλµα µε λα- µπρυντικό. Ο καθαρισµός και η απολύµανσή τους δεν επιτρέπεται να γίνει στο πρόγραµµα των 93 C µε 10 λεπτά χρόνο δράσης και χρήση αλκαλικών υλικών καθαρισµού, βάσει των προδιαγραφών IfSG 18. Για τον καθαρισµό των container χειρουργείου µε τύπο απολύµανσης Α 0 =600 πρέπει να προγραµµατιστεί εκ των υστέρων από τη Miele το πρόγραµ- µα CONTAINER-600. Τα συρόµενα κάνιστρα για εργαλεία Χειρουργείου και τα container Χειρουργείου συνοδεύονται από ξεχωριστές οδηγίες χρήσης. 30

31 Τεχνική τοποθέτησης Οφθαλµολογία Τα χειρουργικά όργανα από τον τοµέα της Οφθαλµολογίας µπορούν να καθαριστούν και απολυµανθούν στο συρό- µενο κάνιστρο µε εκτοξευτήρες Ε 929/1. Για ξεβγάλµατα µε πρόσθετα υλικά θα πρέπει να χρησιµοποιηθεί πλήρως α- φαλατωµένο νερό µε αγωγιµότητα ~ 15 µs/cm (µικροsiemens ανά εκατοστό). Επιπλέον είναι απαραίτητη µια ποιότητα νερού µε περιορισµένη ποσότητα σε ενδοτοξίνη και πυρογενές υλικό! Το πάνω επίπεδο είναι εξοπλισµένο µε διάφορες συνδέσεις για κοίλα όργανα και εργαλεία, π.χ. λαβές σωλήνων πλύσης και αναρρόφησης και διάφορα σωληνάκια. Οι υποδοχές σιλικόνης και τα στοπ που είναι τοποθετηµένα στο πλέγµα στήριξης σταθεροποιούν και ασφαλίζουν τα όργανα και τα εργαλεία στις συνδέσεις σωλήνα του συρόµενου κάνιστρου µε εκτοξευτήρες. Το κάτω επίπεδο του συρόµενου κάνιστρου µε εκτοξευτήρες είναι κατάλληλο για τοποθέτηση των θηκών Ε 441/1 ή των δικτυωτών συρταριών Ε 142, στα οποία έχουν φορτωθεί όργανα και εργαλεία χωρίς κοίλα µέρη. Η θήκη Ε 929/1 για εργαλεία Οφθαλµολογίας / Χειρουργείων Οφθαλµολογίας επιτρέπεται να χρησι- µοποιηθεί µόνο σε πλυντήρια καθαρισµού και απολύµανσης, στα οποία δεν έχει συνδεθεί δοσοµετρικό σύστηµα µε ισχύ άντλησης 465 λίτρα/λεπτό. Σε συσκευές καθαρισµού και απολύµανσης µε τον ειδικό εξοπλισµό πυκνωτή ατµού + ανακύκλωσης θερµότητας δεν επιτρέπεται να καθαρίζονται οφθαλµολογικά εργαλεία. Στα ειδικά πλυντήρια καθαρισµού και απολύµανσης που πλένονται σωληνοειδή οφθαλµολογικά όργανα και εργαλεία, δεν επιτρέπεται να χρησιµοποιηθούν δικτυωτά καλύµµατα από πλαστική ίνα. Το συρόµενο κάνιστρο για τα χειρουργικά όργανα από τον τοµέα της Οφθαλµολογίας συνοδεύεται από ξεχωριστές οδηγίες χρήσης. 31

32 Τεχνική τοποθέτησης Σκεύη Αναισθησιολογίας (AN) Η απολύµανση γίνεται κατά κανόνα µε θερµική διαδικασία στο πρόγραµµα ΑΠΟΛΥΜΑΝΣΗ-VAR-TD-AN. Μπορεί, αν είναι ανάγκη, να γίνει και µε θερµοχηµική διαδικασία. Σε αυτή την περίπτωση πρέπει να αυξήσετε την ποσότητα του νερού στα προγράµµατα χηµικής απολύµανσης. Η απόδοση α- πολύµανσης κατά τη θερµοχηµική διαδικασία εξαρτάται από το υλικό απολύ- µανσης που χρησιµοποιείτε. Αν δεν ακολουθήσει µια διαδικασία αποστείρωσης, είναι απαραίτητο το πλήρες στέγνωµά τους, προς αποφυγή δηµιουργίας σπορίων των βακτηριδίων από το νερό. Σε αυτή την περίπτωση πρέπει να βεβαιωθείτε ότι ο χρόνος στεγνώµατος που θα επιλέξετε είναι επαρκής. Το συρόµενο κάνιστρο για σκεύη Α- ναισθησιολογίας (ΑΝ) συνοδεύεται από ξεχωριστές οδηγίες χρήσης. 32

33 Τεχνική τοποθέτησης Θήλαστρα (BC) Στα δύο κάτω επίπεδα του συρόµενου κάνιστρου E 935/1 µπορούν σε µια διαδικασία να καθαριστούν και απολυµανθούν π.χ. θήλαστρα µέσα σε container E 135. Στο πάνω επίπεδο του συρόµενου κάνιστρου µπορείτε επιπλέον να τοποθετήσετε θηλές µε πλατύ λαιµό στο container Ε 364 ή θηλές µε βιδωτό καπάκι στα container Ε 458. Χρησιµοποιείτε µόνο θήλαστρα µε ανεξίτηλο και ανθεκτικό µαρκάρισµα πληρότητας, κατάλληλα για πλυντήρια απολύµανσης. Αν τα θήλαστρα, µέχρι να τοποθετηθούν στο πλυντήριο, µείνουν πάνω από 4 ώρες έξω, πρέπει να τα γεµίσετε µε νερό, για να µη στεγνώσουν τα υπολείµµατα που περιέχουν. Τοποθέτηση σε Ε 935/1 κάτω επίπεδο µε 4 Ε 135 Αν δεν ακολουθήσει µια διαδικασία αποστείρωσης, είναι απαραίτητο το πλήρες στέγνωµά τους, προς αποφυγή δηµιουργίας σπορίων των βακτηριδίων από το νερό. Σε αυτή την περίπτωση πρέπει να βεβαιωθείτε ότι ο χρόνος στεγνώµατος που θα επιλέξετε είναι επαρκής. Οι θήκες για θήλαστρα και θηλές συνοδεύονται από ξεχωριστές οδηγίες χρήσης. πάνω επίπεδο µε 3 Ε 135 Οι δύο κλειστές γωνίες της θήκης πρέπει να είναι τοποθετηµένες από τις πλευρές που είναι µαρκαρισµένες µε X. Στην περιοχή αυτή οι ακτίνες νερού δεν φθάνουν αρκετά στο εσωτερικό των φιαλών µε αποτέλεσµα να µην καθαρίζονται οι φιάλες πλήρως. 33

34 Τεχνική τοποθέτησης Παπούτσια χειρουργείου (OS) Παπούτσια χειρουργείου από υλικό µη ανθεκτικό σε υψηλές θερµοκρασίες και/ή πρόσθετες σόλες καθαρίζονται και απολυµαίνονται µε θερµοχηµική διαδικασία στους 60 C (πρόγραµµα CHEM- DESIN). Μια θερµική απολύµανση (πρόγραµµα ΠΑΠΟΥΤΣΙΑ-TD-75/2) συνιστάται µόνον εφόσον επιβεβαιώνει και ο κατασκευαστής τους ότι αντέχουν στη θερ- µοκρασία που απαιτείται για τη διαδικασία αυτή. Για τον καθαρισµό των παπουτσιών χειρουργείου µε τύπο απολύµανσης Α 0 =60 πρέπει να προγραµµατιστεί εκ των υστέρων από τη Miele το πρόγραµµα SCHUH-60. Σχετικά µε την απόδοση απολύµανσης µιας θερµοχηµικής διαδικασίας πρέπει να απευθυνθείτε στον παρασκευαστή του χηµικού υλικού απολύµανσης. Για την ανωτέρω διαδικασία µπορείτε να χρησιµοποιήσετε το συρόµενο κάνιστρο Ε 975/1 µε µια αντίστοιχη θήκη, π.χ.: την Ε 930 για µέγεθος παπουτσιών ως 43, στο κάτω επίπεδο του κάνιστρου Ε 975/1, την Ε 931 για µέγεθος παπουτσιών ως 48. Κατά τον καθαρισµό των παπουτσιών Χειρουργείου δηµιουργούνται αρκετά µεγάλες ποσότητες χνουδιών. Γι' αυτό το λόγο, ελέγχετε συχνά τα φίλτρα στον κάδο και καθαρίζετε τα αν χρειαστεί (βλέπε κεφ. "Μέτρα συντήρησης - Καθαρισµός των φίλτρων κάδου"). Τα παπούτσια χειρουργείου θα πρέπει να καθαρίζονται και να απολυµαίνονται σε πλυντήριο που έχει εγκατασταθεί µόνο για το σκοπό αυτό. Αν ο καθαρισµός των παπουτσιών χειρουργείου γίνει µε άλλες εφαρµογές σε µια συσκευή καθαρισµού και απολύµανσης, ο χρήστης θα πρέπει να υπολογίσει τους πιθανούς κινδύνους. 34

35 Τεχνική τοποθέτησης Σκεύη Εργαστηρίων (LG) Τα σκεύη Εργαστηρίων και ειδικά αυτά µε φαρδύ λαιµό, όπως κύπελλα, φαρδιά κυάθια Erlenmeyer, τρυβλεία Petri ή σκεύη µε κυλινδρικό σχήµα, π.χ. δοκι- µαστικοί σωλήνες, µπορούν να καθαριστούν εσωτερικά και εξωτερικά από τους περιστρεφόµενους βραχίονες. Αυτά τα σκεύη µπορείτε να τα τοποθετήσετε σε θήκες ολόκληρες, µισές ή ¼, οι οποίες στη συνέχεια τοποθετούνται µέσα σε ένα άδειο συρόµενο κάνιστρο µε βραχίονα πλύσης. Για σκεύη Εργαστηρίων µε στενό λαιµό όπως στενά κυάθια Erlenmeyer, στρόγγυλες φιάλες και πιπέτες υπάρχουν συρόµενα κάνιστρα µε σύστηµα εκτοξευτήρα. Στο κεφάλαιο αυτό περιέχονται υποδείξεις που ισχύουν κατά γενικό κανόνα και πρέπει να τηρούνται για την προετοιµασία και την τοποθέτηση όλων των σκευών Εργαστηρίων. Τοποθέτηση σκευών Τα τρυβλεία Petri ή άλλα παρόµοια σκεύη τοποθετούνται στην αντίστοιχη θήκη, µε τη βρώµικη πλευρά τους να δείχνει προς το κέντρο. Οι πιπέτες τοποθετούνται µε το στό- µιο προς τα πάνω. Οι θήκες ¼ θα πρέπει να τοποθετούνται κατά το δυνατόν προς το κέντρο του κάνιστρου. Τα γυάλινα σκεύη δεν επιτρέπεται να προεξέχουν προς την περιοχή ανοίγ- µατος της πόρτας. Προκαταρκτικές εργασίες Αδειάζετε όλα τα σκεύη από υπολείµµατα, πριν την τοποθέτησή τους στο πλυντήριο, τηρώντας κατά περίπτωση του κανονισµούς ασφαλείας. εν επιτρέπεται να εισχωρήσουν στον κάδο υπόλοιπα από οξέα ή διαλύτες, ιδιαίτερα υδροχλωρικό οξύ και υλικά που περιέχουν χλώριο. Στα τρυβλεία Petri ξύνετε καλά τον πάτο τους από τα υπολείµµατα. Στους δοκιµαστικούς σωλήνες ξύνετε ή αδειάζετε τα υπολείµµατα από αίµα. Αφαιρείτε καπάκια, φελλούς, ετικέτες κ.λπ. Τοποθετείτε τα µικρά κοµµάτια - ό- πως βουλώµατα και βρύσες - σε α- σφαλή θέση µέσα σε κατάλληλα µικρά κάνιστρα. Ε 940 συρόµενο κάνιστρο µε εκτοξευτήρες Για σκεύη Εργαστηρίων µε στενό λαιµό, σε 2 επίπεδα (χρησιµοποιείται και χωρίς το πάνω επίπεδο). 35

36 Τεχνική τοποθέτησης Πρόγραµµα ΕΡΓΑΣΤΗΡΙΑ- ΣΤΑΘΕΡΟ (LAB- STANDARD) ΕΡΓΑΣΤΗΡΙΑ- ΓΕΝΙΚΟ (LAB- UNIVERSAL) ΕΡΓΑΣΤΗΡΙΑ- ΕΝΤΑΤΙΚΟ (LAB- INTENSIV) Τοµέας εφαρµογής Απλό, σύντοµο πρόγραµµα για περιορισµένη βρωµιά και µικρές απαιτήσεις από το αποτέλεσµα του ξεβγάλµατος µε πρόσθετα υλικά: για διαφορετικού είδους βρωµιά, δεν είναι κατάλληλο για χαλασµένα υπολείµµατα, όπως πρωτεΐνες, δεν είναι κατάλληλο για υπολείµµατα που διαλύονται σε οξέα, όπως µεταλλικά άλατα και αµίνες. Γενικό πρόγραµµα για περιορισµένη ως µέτρια βρωµιά και µέτριες απαιτήσεις από το αποτέλεσµα του ξεβγάλµατος µε πρόσθετα υλικά: για την αφαίρεση οργανικών υπολειµµάτων, π.χ. πρωτεΐνες, εν µέρει λίπη και έλαια, εν µέρει για ανόργανα υπολείµµατα, π.χ. ph 7 µεταλλικά άλατα που διαλύονται στο νερό, για προπαρασκευαστικούς τοµείς και για ανάλυση. Πρόγραµµα για µέτρια ως έντονη βρωµιά και µέτριες ως υψηλές απαιτήσεις από το αποτέλεσµα του ξεβγάλµατος µε πρόσθετα υλικά: για την αφαίρεση οργανικών υπολειµµάτων, π.χ. πρωτεΐνες, καλλιέργειες κυττάρων και ιστών, εν µέρει για λίπη και έλαια, εν µέρει για ανόργανα υπολείµµατα, π.χ. ph 7 µεταλλικά άλατα που διαλύονται στο νερό, για προπαρασκευαστικούς τοµείς και για ανάλυση. ORGANICA Πρόγραµµα για µέτρια ως έντονη βρωµιά και µέτριες α- παιτήσεις από το αποτέλεσµα του ξεβγάλµατος µε πρόσθετα υλικά: για την αφαίρεση οργανικών υπολειµµάτων, π.χ. λίπη, έλαια, κεριά, άγαρ, δεν είναι κατάλληλο για υπολείµµατα που διαλύονται σε οξέα, όπως π.χ. µεταλλικά άλατα και αµίνες. ANORGANICA Πρόγραµµα για περιορισµένη ως µέτρια βρωµιά και µέτριες ως υψηλές απαιτήσεις από το αποτέλεσµα του ξεβγάλ- µατος µε πρόσθετα υλικά: για την αφαίρεση ανόργανων υπολειµµάτων, για ανάλυση και ανάλυση νερού, για υδατικά µέσα καλλιέργειας µε µεταλλικά άλατα που διαλύονται σε οξέα, όπως Ca 2 +, Mg 2 + κ.λπ. 36

37 Τεχνική χηµικής διαδικασίας γενικές υποδείξεις Επίδραση Αν καταστραφούν τα ελαστικά µέρη (µονώσεις και σωλήνες) και τα πλαστικά της συσκευής απολύµανσης, αυτό µπορεί να οδηγήσει, π.χ. σε φούσκωµα, συρρίκνωση, σκλήρυνση, θρυµµάτισµα των υλικών και σε δηµιουργία ρωγµών σε αυτά. Έτσι η λειτουργία τους δεν θα εκτελείται σωστά, κάτι που µπορεί να οδηγήσει σε έλλειψη στεγανότητας. Η έντονη δηµιουργία αφρού κατά τη διάρκεια της διεξαγωγής του προγράµµατος παρεµποδίζει τον καθαρισµό και το ξέβγαλµα των σκευών. Ο αφρός που βγαίνει από τον κάδο µπορεί να δηµιουργήσει υλικές ζη- µιές στη συσκευή καθαρισµού και απολύµανσης. Κατά τη δηµιουργία αφρού η διαδικασία καθαρισµού δεν είναι τυποποιηµένη ούτε επικυρωµένη. Μια διάβρωση του ανοξείδωτου του κάδου και των εξαρτηµάτων µπορεί να έχει διαφορετική εµφάνιση: ηµιουργία σκουριάς (κόκκινοι λεκέδες/αποχρωµατισµοί), Μαύροι λεκέδες/αποχρωµατισµοί, Λευκοί λεκέδες/αποχρωµατισµοί (η λεία επιφάνεια έχει διαβρωθεί). Μια διάβρωση µπορεί να οδηγήσει σε έλλειψη στεγανότητας της συσκευής. Ανάλογα µε τη χρήση η διάβρωση µπορεί να βλάψει το α- ποτέλεσµα καθαρισµού και ξεβγάλ- µατος (αναλυτική εργαστηρίου) ή να προκαλέσει διάβρωση των σκευών (ανοξείδωτο). Μέτρο Θα πρέπει να διαπιστωθούν και να αποκατασταθούν οι αιτίες της ζηµιάς. Βλέπε επίσης πληροφορίες για συνδεδε- µένα χηµικά υλικά, µόνιµη βρωµιά, αντίδραση ανάµεσα στα χηµικά υλικά και τη βρωµιά. Οι αιτίες της δηµιουργίας αφρού πρέπει να διαπιστωθούν και να εξαλειφθούν. Η διαδικασία καθαρισµού πρέπει να ε- λέγχεται τακτικά, για να διαφαίνεται η δηµιουργία αφρού. Βλέπε επίσης πληροφορίες για συνδεδε- µένα χηµικά υλικά, µόνιµη βρωµιά, αντίδραση ανάµεσα στα χηµικά υλικά και τη βρωµιά. Οι αιτίες της διάβρωσης πρέπει να διαπιστωθούν και να εξαλειφθούν. Βλέπε επίσης πληροφορίες για συνδεδεµένα χηµικά υλικά, µόνιµη βρωµιά, α- ντίδραση ανάµεσα στα χηµικά υλικά και τη βρωµιά. 37

38 Τεχνική χηµικής διαδικασίας συνδεδεµένα χηµικά υλικά Επίδραση Τα συστατικά των χηµικών υλικών έχουν µεγάλη επίδραση στη διατήρηση και τη λειτουργικότητα (ισχύς παροχής) των συστηµάτων δοσολογίας. Τα συστήµατα δοσολογίας (δοσοµετρικοί σωλήνες και αντλία) είναι κατά κανόνα κατασκευασµένα για έναν συγκεκριµένο τύπο χηµικών υλικών. Γενική κατανοµή: Αλκαλικά έως προϊόντα µε ουδέτερο ph. Όξινα έως προϊόντα µε ουδέτερο ph. Υπεροξείδιο του υδρογόνου Τα χηµικά υλικά µπορεί να προκαλέσουν βλάβες στα ελαστικά και πλαστικά µέρη της συσκευής καθαρισµού και απολύµανσης καθώς και στα εξαρτήµατα. Το υπεροξείδιο του υδρογόνου µπορεί να απελευθερώσει σε µεγάλο βαθµό οξυγόνο. Μέτρο Πρέπει να λαµβάνονται υπόψη οι υποδείξεις και οι συστάσεις των κατασκευαστών των χηµικών υλικών. Να διεξάγετε τακτικό οπτικό έλεγχο του συστήµατος δοσολογίας για βλάβες. Να διεξάγετε τακτικό έλεγχο της ισχύος παροχής του συστήµατος δοσολογίας. Πρέπει να λαµβάνονται υπόψη οι υποδείξεις και οι συστάσεις των κατασκευαστών των χηµικών υλικών. Να διεξάγετε τακτικό οπτικό έλεγχο σε όλα τα ελεύθερα προσβάσιµα ελαστικά και πλαστικά µέρη για βλάβες. Χρησιµοποιείτε µόνο ελεγµένες διαδικασίες, όπως OXIVARIO ή OXIVARIO PLUS. Στο υπεροξείδιο του υδρογόνου η θερ- µοκρασία καθαρισµού θα πρέπει να είναι χαµηλότερη από 70 C. Επικοινωνήστε µε τη Miele. 38

39 Τεχνική χηµικής διαδικασίας συνδεδεµένα χηµικά υλικά Επίδραση Τα παρακάτω χηµικά υλικά µπορούν να οδηγήσουν σε αυξηµένη δηµιουργία αφρού. Απορρυπαντικά και λαµπρυντικά που περιέχουν τασιενεργά. Η δηµιουργία αφρού µπορεί να εµφανιστεί: στο τµήµα του προγράµµατος στο οποίο δίνεται η δοσολογία του χηµικού υλικού, στο αµέσως επόµενο τµήµα του προγράµµατος από καθυστέρηση, κατά το λαµπρυντικό στο επόµενο πρόγραµµα από καθυστέρηση. Οι αντιαφριστικοί παράγοντες ειδικά µε βάση τη σιλικόνη µπορεί να προκαλέσουν τα ακόλουθα: επιστρώσεις στον κάδο, επιστρώσεις στα σκεύη, να βλάψουν τα ελαστικά και πλαστικά µέρη της συσκευής, να βλάψουν ειδικά πλαστικά υλικά των σκευών (π.χ. πολυκαρβονικό υλικό, πλέξιγκλας κ.λπ.). Μέτρο Οι παράµετροι διαδικασίας του προγράµµατος καθαρισµού, όπως θερµοκρασία δοσολογίας, συγκέντρωση δοσολογίας κ.λπ. πρέπει να είναι έτσι ρυθµισµένοι, ώστε η συνολική διαδικασία να είναι χωρίς αφρό. Λάβετε υπόψη σας τις υποδείξεις του κατασκευαστή του χηµικού υλικού. Χρησιµοποιείτε αντιαφριστικούς παράγοντες µόνο κατ εξαίρεση ή όταν αυτό κρίνεται απαραίτητο για τη διαδικασία. ιεξάγετε περιοδικό καθαρισµό του κάδου και των εξαρτηµάτων χωρίς σκεύη και χωρίς αντιαφριστικούς παράγοντες µε το πρόγραµµα ORGANICA. Επικοινωνήστε µε τη Miele. 39

40 Τεχνική χηµικής διαδικασίας µόνιµη βρωµιά Επίδραση Τα παρακάτω υλικά µπορούν να βλάψουν τα ελαστικά µέρη (σωλήνες και µονώσεις) και ενδεχοµένως τα πλαστικά µέρη της συσκευής: έλαια, κερί, αρωµατικοί και ακόρεστοι υδρογονάνθρακες, µαλακτικό, καλλυντικά, µέσα υγιεινής και φροντίδας, όπως κρέµες (τοµέας αναλυτικής). Τα παρακάτω υλικά µπορεί να οδηγήσουν σε υπερβολική δηµιουργία αφρού κατά το πλύσιµο και το ξέβγαλµα: δραστικές ουσίες, π.χ. απολυµαντικά, καθαριστικά µέσα κ.λπ. αντιδραστήρια για την αναλυτική, καλλυντικά, µέσα υγιεινής και φροντίδας, όπως σαµπουάν, κρέµες (τοµέας αναλυτικής). γενικά υλικά που δηµιουργούν αφρό, όπως τασιενεργά. Τα παρακάτω υλικά µπορεί να οδηγήσουν σε διάβρωση του ανοξείδωτου του κάδου και των εξαρτηµάτων: υδροχλωρικό οξύ, λοιπά υλικά µε περιεκτικότητα σε χλώριο, π.χ. χλωριούχο νάτριο, θειικό οξύ σε συγκέντρωση, χρωµικό οξύ, µόρια σιδήρου και τόρνευµα σιδήρου. Μέτρο Εξοπλισµός της συσκευής καθαρισµού και απολύµανσης µε ελαστικά περισσότερο ανθεκτικά στα έλαια. Καθαρίζετε περιοδικά την κάτω µόνωσης της πόρτας µε ένα πανί χωρίς χνούδια ή µε ένα σφουγγάρι σε σχέση µε τη χρήση της συσκευής. Καθαρίζετε τον κάδο και τα εξαρτήµατα χωρίς σκεύη µε το πρόγραµµα OR- GANICA. Για τον καθαρισµό των σκευών χρησι- µοποιείτε το πρόγραµµα OEL (αν υ- πάρχει) ή ένα ειδικό πρόγραµµα µε δοσολογία τασιενεργών καθαριστικών. Ξεπλένετε εκ των προτέρων επαρκώς τα σκεύη µε νερό. Επιλέγετε πρόγραµµα καθαρισµού µε µια ή περισσότερες σύντοµες προπλύσεις µε κρύο ή ζεστό νερό. Προσθήκη αντιαφριστικών παραγόντων, λαµβάνοντας υπόψη τη χρήση, αν είναι δυνατό, χωρίς έλαια σιλικόνης. Ξεπλένετε εκ των προτέρων επαρκώς τα σκεύη µε νερό. Τοποθετείτε τα σκεύη υγρά στα βαγονέτα, τα κάνιστρα και τις προσθήκες και τα βάζετε στον κάδο. 40

41 Τεχνική χηµικής διαδικασίας αντίδραση ανάµεσα στα χηµικά υλικά και τη βρωµιά Επίδραση Τα φυσικά έλαια και τα λίπη µπορούν να σαπωνοποιηθούν µε αλκαλικά χηµικά υλικά. Έτσι µπορεί να δηµιουργηθεί υπερβολικός αφρός. Βρωµιά µε µεγάλη περιεκτικότητα σε πρωτεΐνες, όπως αίµα, µπορεί µε αλκαλικά χηµικά υλικά να οδηγήσει σε υπερβολική δηµιουργία αφρού. Από µη ευγενή µέταλλα, όπως α- λουµίνιο, µαγνήσιο, ψευδάργυρο µπορεί µε έντονα όξινες ή αλκαλικά χηµικά υλικά να ελευθερωθεί υδρογόνο. Μέτρο Χρησιµοποιείτε το πρόγραµµα OEL, (αν υπάρχει). Χρησιµοποιείτε ειδικό πρόγραµµα µε δοσολογία τασιενεργών καθαριστικών (ουδέτερο ph) σε πρόπλυση. Προσθήκη αντιαφριστικών παραγόντων, λαµβάνοντας υπόψη τη χρήση, αν είναι δυνατό, χωρίς έλαια σιλικόνης. Επιλέγετε πρόγραµµα καθαρισµού µε µια ή περισσότερες σύντοµες προπλύσεις µε κρύο νερό. Λάβετε υπόψη σας τις υποδείξεις του κατασκευαστή του χηµικού υλικού. 41

42 οσοµέτρηση υγρών χηµικών υλικών Χρησιµοποιείτε µόνο τα ειδικά χηµικά υλικά καθαρισµού και απολύµανσης για πλυντήρια απολύµανσης και τηρείτε πάντα τις οδηγίες του παρασκευαστή τους! Λάβετε υπόψη σας οπωσδήποτε τις υποδείξεις τους σχετικά µε τα τοξικολογικά ακίνδυνα υπολείµµατα. Τα πλυντήρια αυτά µπορούν να εξοπλισθούν µε ως 5 εσωτερικά δοσοµετρικά συστήµατα. Τα συστήµατα αυτά είναι κωδικοποιηµένα µε χρώµα, για να καθορίζεται ο ανάλογος δείκτης µέτρησης για κάθε δοσοµετρική αντλία. οσοµετρικό σύστηµα Χρωµατική κωδικοποίηση 1 µπλε 2 λευκό 3 κόκκινο 4 πράσινο 5 κίτρινο Ανάλογα µε το έργο που προορίζεται να παράγει το ειδικό πλυντήριο, τροφοδοτείτε τα δοσοµετρικά συστήµατα µε το απαιτούµενο υγρό χηµικό υλικό. Τα πλυντήρια αυτά παραδίδονται από το εργοστάσιο εξοπλισµένα µε 2 εσωτερικά δοσοµετρικά συστήµατα: οσοµετρικό σύστηµα DOS 1 για δοσοµέτρηση αλκαλικών χηµικών υλικών, π.χ. υγρό απορρυπαντικό. Η τροφοδοσία κυµαίνεται στα 200 ml/ λεπτό. οσοµετρικό σύστηµα DOS 3 για δοσοµέτρηση όξινων χηµικών υλικών, π.χ. ουδετεροποιητικό. Η τροφοδοσία κυµαίνεται στα 105 ml/λεπτό. Προαιρετικά µπορούν να ενσωµατωθούν ακόµη 3 δοσοµετρικά συστήµατα: Τροφοδοσία Χηµικό υλικό 465 ml/λεπτό αλκαλικό 200 ml/λεπτό αλκαλικό 105 ml/λεπτό όξινο Αντί των εσωτερικών δοσοµετρικών συστηµάτων µπορούν να συνδεθούν ως 5 εξωτερικά δοσοµετρικά συστήµατα. Για ιδιαίτερες περιπτώσεις, µπορούν ε- πίσης να χρησιµοποιηθούν τα εξωτερικά δοσοµετρικά συστήµατα επιπρόσθετα στα εσωτερικά και κατευθυνόµενα από αυτά. Αν πρέπει µε ένα σύστηµα δοσολογίας να τοποθετηθούν διαφορετικά χηµικά υλικά, τότε η αλλαγή χηµικών υλικών επιτρέπεται να γίνει µόνο µέσω του Miele Service. 42

43 οσοµέτρηση υγρών χηµικών υλικών Όλες οι ειδικές υποδείξεις για τις διαδικασίες καθαρισµού OXIVARIO και ORTHOVARIO και για τη σύνδεση του δοχείου µε το διάλυµα Η 2 Ο 2 παρουσιάζονται στο κεφ. "Ειδικός εξοπλισµός OXIVARIO και ORTHOVARIO". Ειδικός εξοπλισµός OXIVARIO Για τη δοσοµέτρηση του διαλύµατος υπεροξειδίου του υδρογόνου (διάλυµα Η 2 Ο 2 ) στη διαδικασία καθαρισµού OXIVARIO χρησιµοποιούνται τα δοσο- µετρικά συστήµατα 2 και 5. Τα δοσοµετρικά συστήµατα για το διάλυµα Η 2 Ο 2 φέρουν µαύρο µαρκάρισµα. Η ισχύς άντλησης του δοσοµετρικού συστήµατος 2 κυµαίνεται στα 105 ml/λεπτό. Με το δοσοµετρικό σύστηµα 5 διοχετεύεται το διάλυµα Η 2 Ο 2 προς τη συσκευή καθαρισµού και απολύµανσης. Ειδικός εξοπλισµός ORTHOVARIO Για να µπορέσετε να χρησιµοποιήσετε τη διαδικασία καθαρισµού ORTHO- VARIO, η συσκευή αυτή πρέπει να εξοπλιστεί, επιπρόσθετα στον ειδικό εξοπλισµό OXIVARIO, και µε µια ειδική δοσοµετρική αντλία στο δοσοµετρικό σύστηµα DOS 4 (τοποθέτηση εκ των υστέρων). οσοµετρικό σύστηµα DOS 4 (πράσινο) για δοσοµέτρηση ειδικού απορρυπαντικού µε τασιενεργές ουσίες. Η τροφοδοσία κυµαίνεται στα 105 ml/λεπτό. Με την τοποθέτηση του εξοπλισµού ORTHOVARIO αποκλείεται πλέον η τροφοδοσία χηµικών υλικών απολύ- µανσης µέσω του DOS 4. Η τοποθέτηση του εξοπλισµού OXIVARIO αποκλείει πλέον τη χρήση του DOS 5 για τροφοδοσία κι ε- νός άλλου χηµικού υλικού. 43

44 οσοµέτρηση υγρών χηµικών υλικών οσοµετρικά συστήµατα Μπορείτε να τοποθετήσετε τέσσερα δοχεία 10 λίτρων µε υγρά χηµικά υλικά πίσω από τη θυρίδα επισκευών της συσκευής. Τα επιπλέον δοχεία πρέπει να τοποθετηθούν έξω από τη συσκευή. Κατά την τοποθέτηση χηµικών υλικών, χρειάζεται να δίνετε πάντα ιδιαίτερη προσοχή! Περιέχουν εν µέρει καυστικά και άλλα δραστικά στοιχεία! Πρέπει να τηρείτε τους κανονισµούς ασφαλείας, καθώς και τις υποδείξεις ασφαλείας του παρασκευαστή του προϊόντος. Χρησιµοποιείτε πάντα γυαλιά και γάντια! Γέµισµα δοχείων µε χηµικά υλικά Ανοίγετε τα κλείστρα, δεξιά και αριστερά στη θυρίδα επισκευών. Στη συνέχεια ξεκρεµάτε τη θυρίδα ε- πισκευών από την κάτω πλευρά της. Μήνυµα "γεµίστε δοχείο DOS [Χ]" Γεµίζετε το δοχείο που εµφανίζεται στο µήνυµα ή το αντικαθιστάτε µε ένα µε ένα γεµάτο. [Χ] στη θέση του Χ εµφανίζεται ο αριθµός του εκάστοτε δοσοµετρικού συστήµατος. Συνιστάται να γεµίζετε τα δοχεία µόλις εµφανισθεί στην οθόνη το ανάλογο µήνυµα, π.χ. γεµίστε δοχείο DOS1. Έτσι αποφεύγετε τον κίνδυνο να µείνουν άδεια τα δοχεία κατά τη χρήση τους και δεν θα χρειάζεται να γίνει εξαερισµός του δοσοµετρικού συστήµατος. 44

45 οσοµέτρηση υγρών χηµικών υλικών Μήνυµα "ελέγξτε δοσοµετρικό σύστηµα [Χ]" Το τρέχον πρόγραµµα διακόπτεται. Ελέγχετε το δοχείο που εµφανίζεται στο µήνυµα και το σωλήνα τροφοδοσίας. [Χ] στη θέση του Χ εµφανίζεται ο αριθµός του εκάστοτε δοσοµετρικού συστήµατος. Όσα δοχεία είναι άδεια, τα γεµίζετε ή τα αντικαθιστάτε µε άλλα γεµάτα. Βγάζετε το δοχείο από τη συσκευή. Ξεβιδώνετε και αφαιρείτε το δείκτη µέτρησης. Γεµίζετε το δοχείο µε το ανάλογο χη- µικό υλικό. Με το ανάλογο πρόγραµµα Service κάνετε εξαερισµό του σωλήνα τροφοδοσίας του δοσοµετρικού συστή- µατος που εµφανίζεται στο µήνυµα. Ο έλεγχος πληρότητας για µη χρησιµοποιούµενα δοσοµετρικά συστή- µατα µπορεί να απενεργοποιηθεί, έτσι ώστε να αποφύγετε ένα µήνυµα βλάβης στην οθόνη (βλέπε σχετικό έντυπο οδηγιών προγραµµατισµού). Εξαερισµός δοσοµετρικών συστηµάτων Ένα δοσοµετρικό σύστηµα που έχει α- δειάσει τελείως, πρέπει να περάσει από µια διαδικασία εξαερισµού, αφού πρώτα γεµίσετε το δοχείο. Επιλέγετε το αντίστοιχο πρόγραµµα service, π.χ. ΓΕΜΙΣΜΑ-DOS1. Τοποθετείτε το δείκτη µέτρησης στο στόµιο του δοχείου και τον βιδώνετε σφικτά. Όταν γεµίσουν τα δοχεία, το αντίστοιχο µήνυµα στην οθόνη σβήνει. Τοποθετείτε το δοχείο στη συσκευή καθαρισµού και απολύµανσης. Κρεµάτε το καπάκι Service, το κλείνετε και το ασφαλίζετε. Πατάτε το πλήκτρο έναρξης. 45

46 Χειρισµός Κεντρικός διακόπτης Με τον κεντρικό διακόπτη αποσυνδέεται η συσκευή από το ηλεκτρικό δίκτυο. Για να θέσετε σε λειτουργία τη συσκευή, στρέφετε τον κεντρικό διακόπτη στη θέση I ON. Αφού ολοκληρωθεί η διαδικασία έναρξης, η συσκευή είναι έτοιµη για λειτουργία. Πιθανόν να εµφανισθεί το εξής µήνυ- µα: βλάβη 2218: που σηµαίνει "νέα συχνότητα δικτύου 60 Hz, η ισχύς άντλησης προσαρµόζεται αυτόµατα" ή "νέα συχνότητα δικτύου 50 Hz, η ισχύς άντλησης προσαρµόζεται αυτόµατα". Κατά τη διαδικασία έναρξης, διαπιστώθηκε από το σύστηµα Profitronic µια αλλαγή στη συχνότητα δικτύου και έγινε η ανάλογη προσαρµογή στην ισχύ άντλησης των δοσοµετρικών αντλιών. Πριν από την έναρξη της κανονικής λειτουργίας της συσκευής πρέπει να ελεγχθεί, αν η αλλαγµένη συχνότητα δικτύου οφείλεται σε βλάβη της παροχής ρεύµατος. Στην περίπτωση αυτή, το αποτέλεσµα θα ήταν να µη διεξάγεται κατά τη διάρκεια του προγράµµατος σωστά η τροφοδοσία των υγρών χηµικών υλικών. Το µήνυµα βλάβης µπορεί να επιβεβαιωθεί µόνο στο επίπεδο χειρισµού D και στο επίπεδο service. Έναρξη λειτουργίας Κρατάτε πατηµένο το πλήκτρο τουλάχιστον για 1,5 δευτερόλεπτο. Η διάρκεια πατήµατος του πλήκτρου µπορεί να είναι το ανώτερο 10 δευτερόλεπτα (βλέπε σχετικό έντυπο οδηγιών προγραµµατισµού). Ανάλογα µε το επίπεδο χειρισµού που έχει επιλεγεί, στην οθόνη εµφανίζονται τα εξής: Επίπεδο χειρισµού Α και Β C D Ένδειξη στην οθόνη Μία λίστα ελεύθερων προγραµµάτων Οδηγίες χειρισµών για την αυτόµατη αναγνώριση συρόµενου κάνιστρου υνατότητα επιλογής ανάµεσα σε: ανάλυση προγραµµάτων, προγραµµατισµός, ρυθµίσεις. Η οθόνη σκοτεινιάζει αυτόµατα µετά από περίπου 10 λεπτά, εφόσον δεν γίνει στη συσκευή κανένας άλλος χειρισµός. Για να ενεργοποιηθεί πάλι η οθόνη, πατάτε οποιοδήποτε πλήκτρο. 46

47 Χειρισµός Άνοιγµα και κλείσιµο πόρτας Πατάτε το πλήκτρο πόρτας. Η πόρτα ανεβαίνει ή κατεβαίνει. Η πόρτα κάθετης ολίσθησης της καθαρής πλευράς (PG 8528) µπορεί εκτός τούτου να ανοίξει µόνο όταν: τα προγράµµατα µε καταγραφή διαδικασίας έχουν ολοκληρωθεί σωστά και χωρίς µηνύµατα βλάβης ή η λειτουργία φραγής νερού είναι ε- νεργοποιηµένη, δηλαδή ο αυτοµατισµός πόρτας έχει ρυθµισθεί σε µια από τις ακόλουθες παραµέτρους: - φραγή νερού - πόρτα καθαρής πλευράς + φραγή νερού - πόρτα ακάθαρτης πλευράς + φραγή νερού (βλέπε σχετικό έντυπο οδηγιών προγραµµατισµού, κεφάλαιο "Λειτουργία συσκευής / αυτο- µατισµός πόρτας"). Αν έχετε προγραµµατίσει την "προετοιµασία µπόϊλερ" για τη θέρ- µανση του µπόϊλερ, πρέπει οπωσδήποτε, όταν ανοίγετε την πόρτα, να προσέχετε το καυτό νερό ή τους καυτούς ατµούς. Ο σωλήνας καυτού νερού βρίσκεται κάτω από τη δεξιά ράγα οδήγησης κανίστρου, κοιτάζοντας τη συσκευή από την ακάθαρτη πλευρά της. Έναρξη προγράµµατος Λεπτοµερείς αναλύσεις και υποδείξεις για τα σταθερά προγράµµατα Miele θα βρείτε στο σχετικό έντυπο οδηγιών προγραµµατισµού. Κατά τον καθαρισµό και την α- πολύµανση ιατροτεχνολογικών προϊόντων, κάθε αλλαγή προγράµµατος ή δοσοµέτρησης πρέπει να τεκµηριώνεται (σύµφωνα µε τους κανονισµούς MPBetriebV). Η απόδοση καθαρισµού και απολύµανσης πρέπει, αν χρειάζεται, να αξιολογείται εκ νέου. Αν έχει συνδεθεί στη συσκευή καθαρισµού και απολύµανσης ένας ανιχνευτής barcode και έχει ενεργοποιηθεί η ανίχνευση χειριστή ή φόρτωσης, τότε το επιλεγµένο πρόγραµµα µπορεί να ξεκινήσει µόνο µετά τη διαδικασία ανίχνευσης. Όλα τα βήµατα χειρισµών σχετικά µε τον ανιχνευτή barcode περιγράφονται στο κεφάλαιο "Ανιχνευτής barcode". 47

48 Χειρισµός Ειδικός εξοπλισµός DK+WRG: Μετά από µεγαλύτερα χρονικά διαστήµατα µη λειτουργίας, π.χ. µετά το Σαββατοκύριακο, πριν από την έ- ναρξη λειτουργίας πρέπει να ξεκινήσει το πρόγραµµα Service ΓΕΜΙΣΤΕ ΜΠΟΪΛΕΡ. Το απιονισµένο νερό από τον συ- µπιεστή ατµού και το µπόιλερ αντικαθίσταται για λόγους υγιεινής µε φρέσκο κρύο απιονισµένο νερό. Επίπεδα χειρισµού Α και Β Στην οθόνη εµφανίζεται η λίστα όλων των προγραµµάτων που µπορείτε να επιλέξετε. Με τα πλήκτρα επιλέγετε το επιθυµητό πρόγραµµα και επιβεβαιώνετε µε ΟΚ. Πατάτε το πλήκτρο έναρξης. Το πρόγραµµα ξεκινάει. Επίπεδο χειρισµού D Επιλέγετε το σηµείο µενού λίστα προγραµµάτων και επιβεβαιώνετε µε ΟΚ. Με τα πλήκτρα επιλέγετε το επιθυµητό πρόγραµµα και επιβεβαιώνετε µε ΟΚ. Πατάτε το πλήκτρο έναρξης. Το πρόγραµµα ξεκινάει. Επίπεδο χειρισµού C Στον µαγνητικό πήχη και ιδιαίτερα στην κάτω πλευρά του δεν επιτρέπεται να κολλήσουν µεταλλικά µικρά αντικείµενα, τα οποία πιθανόν έλκονται λόγω του δυνατού µαγνητισµού. Αν κολλήσουν κατά λάθος µεταλλικά αντικείµενα, η αναγνώριση της κωδικοποίησης µπορεί να µη γίνεται πλέον σωστά. Πριν ξεκινήσει το πρόγραµµα, πρέπει οπωσδήποτε να ελέγξετε, αν εµφανίζεται στην οθόνη το απαραίτητο πρόγραµµα για το κάνιστρο που χρησιµοποιείτε. Αλλιώς τα αποτελέσµατα καθαρισµού ή απολύµανσης µπορεί να µην είναι ικανοποιητικά. Για το λόγο αυτό, προσέχετε πάντα τη σωστή κωδικοποίηση των κανίστρων µε σύστηµα αυτόµατης αναγνώρισης. Ειδικός εξοπλισµός DK+WRG: Λάβετε υπόψη σας τις υποδείξεις στο κεφάλαιο "Ειδικός εξοπλισµός DK+WRG". Σπρώχνετε το κωδικοποιηµένο συρόµενο κάνιστρο µέσα στη συσκευή. Κλείνετε την πόρτα µε το πλήκτρο και πατάτε το πλήκτρο έναρξης. Το πρόγραµµα ξεκινάει. 48

49 Χειρισµός ιεξαγωγή προγράµµατος Μετά την έναρξη, το πρόγραµµα διεξάγεται αυτόµατα. Κατά τη διεξαγωγή του προγράµµατος εµφανίζονται στην οθόνη οι φάσεις του προγράµµατος. Αναλυτικότερα στοιχεία για τη διεξαγωγή προγράµµατος θα βρείτε στο σχετικό έντυπο οδηγιών προγραµ- µατισµού. Κατά τη διεξαγωγή του προγράµµατος δεν επιτρέπεται να αλλάξετε την κασέτα έγχρωµης ταινίας ή τον ρολό χαρτιού του ενσωµατωµένου εκτυπωτή. Λήξη προγράµµατος Στη λήξη του προγράµµατος εµφανίζεται στη οθόνη πρόγραµµα τελείωσε. ιακοπή λειτουργίας Πατάτε το πλήκτρο. Αν πρόκειται να µη χρησιµοποιήσετε τη συσκευή για περισσότερες ηµέρες, στρέφετε επιπλέον και τον κεντρικό διακόπτη στη θέση 0 OFF. ιακοπή προγράµµατος ιακοπή του προγράµµατος µπορεί να γίνει µόνο στα επίπεδα χειρισµού B και D. Στο επίπεδο χειρισµού B ή D Πατάτε το πλήκτρο Clear C. Το πρόγραµµα διακόπτεται. Στην οθόνη ενδείξεων εµφανίζεται η εξής ερώτηση: διακοπή προγράµµατος (ΟΚ) ή συνέχιση (Clear); Σε περίπτωση κρατικής εντολής για γενική απολύµανση, το µολυσµένο νερό πρέπει να απολυµανθεί µε προσθήκη απολυµαντικού υλικού πριν διοχετευθεί στο κεντρικό δίκτυο αποχέτευσης. Για το λόγο αυτό, µπορείτε να ανοίξετε την πόρτα της συσκευής από την ακάθαρτη πλευρά. Επιβεβαιώνετε τη διακοπή προγράµ- µατος µε το πλήκτρο ΟΚ. Στην οθόνη εµφανίζεται: το πρόγραµµα διακόπηκε, αποχέτευση νερού. Όταν τελειώσει η εξαγωγή του νερού, εµφανίζεται και πάλι η λίστα προγραµµάτων. 49

50 Χειρισµός Προσωρινή διακοπή προγράµµατος Προσωρινή διακοπή του προγράµ- µατος µπορεί να γίνει µόνο στα επίπεδα χειρισµού B και D. Αν χρειαστεί να ανοίξετε την πόρτα της συσκευής σε περιπτώσεις άµεσης ανάγκης (ηθεληµένος χειρισµός), π.χ. αν τα σκεύη κινούνται έντονα κατά την πλύση: Μετά την προσωρινή διακοπή ενός προγράµµατος απολύµανσης µε καταγραφή διαδικασίας και τη συνέχισή του, προσέχετε στο τέλος του προγράµµατος τι εµφανίζεται στην οθόνη. Αν στην οθόνη εµφανίζεται το µήνυ- µα οι παράµετροι διαδικασίας δεν ολοκληρώθηκαν, ση- µαίνει ότι ανοίξατε την πόρτα µετά το ξεκίνηµα του ελέγχου παραµέτρων διαδικασίας κι έτσι δεν έγινε η καταγραφή διαδικασίας. Στην περίπτωση αυτή πρέπει να επαναλάβετε το πρόγραµµα. Στο επίπεδο χειρισµού B ή D Πατάτε το πλήκτρο Clear C. Το πρόγραµµα διακόπτεται. Στην οθόνη ενδείξεων εµφανίζεται η εξής ερώτηση: διακοπή προγράµµατος (ΟΚ) ή συνέχιση (Clear); Ανοίγετε την πόρτα µε το πλήκτρο. Υπόδειξη για PG 8528: Ανάλογα µε τη ρύθµιση που έχετε κάνει στον προγραµµατισµό "αυτοµατισµός πόρτας", µπορείτε να ανοίξετε την πόρτα καθαρής ή ακάθαρτης πλευράς (βλέπε σχετικό έντυπο οδηγιών προγραµµατισµού, κεφάλαιο "Λειτουργία συσκευής / αυτοµατισµός πόρτας"). Η πόρτα ακάθαρτης πλευράς της συσκευής µπορεί να ανοίξει σε κάθε περίπτωση, ανεξάρτητα από την παράµετρο που έχετε ρυθµίσει. Η πόρτα καθαρής πλευράς µπορεί να ανοίξει µόνο όταν έχουν ρυθµιστεί οι ε- ξής παράµετροι: φραγή νερού πόρτα καθαρής πλευράς + φραγή νερού πόρτα ακάθαρτης πλευράς + φραγή νερού Σε συσκευές καθαρισµού και απολύµανσης οι οποίες χρησιµοποιούνται σύµφωνα µε το EN ISO ως ιατρικό προϊόν, η παράµετρος δεξαµενή δεν θα πρέπει να είναι ρυθµισµένη. Προσοχή: τα σκεύη µπορεί να είναι καυτά. Κίνδυνος εγκαύµατος! Στα προγράµµατα µε θερµοχηµική απολύµανση µπορεί να απελευθερωθούν ατµοί µε µεγάλη περιεκτικότητα σε απολυµαντικό υλικό. Τοποθετείτε σταθερά τα σκεύη. Κατά περίπτωση λαµβάνετε τα απαραίτητα µέτρα κατά των µολύνσεων, δηλαδή φοράτε γάντια. Κλείνετε την πόρτα µε το πλήκτρο. Πατάτε το πλήκτρο Clear C. Το πρόγραµµα συνεχίζεται. 50

51 Ανιχνευτής barcode (προαιρετικό) Μέσω της θύρας συνδέσεων ανίχνευσης µπορούν να συνδεθούν, τόσο στην ακάθαρτη πλευρά όσο και στην καθαρή πλευρά (αν υπάρχει) της συσκευής, ανιχνευτές barcode. Η διαµόρφωση των παραµέτρων της σειριακής θύρας επικοινωνίας για τον ανιχνευτή barcode περιγράφεται στο σχετικό έ- ντυπο οδηγιών προγραµµατισµού, στο κεφάλαιο "PC/ λειτουργίες εκτύπωσης/διαµόρφωση θυρών επικοινωνίας". Λειτουργίες ανιχνευτή barcode Έχετε τη δυνατότητα να ενεργοποιήσετε διάφορες λειτουργίες του ανιχνευτή barcode, σε όλα τα επίπεδα χειρισµού: ανίχνευση χειριστή φόρτωσης ανίχνευση χειριστή εκφόρτωσης ανίχνευση φόρτωσης Αυτά τα barcodes που καταγράφονται µέσω του ανιχνευτή ε- κτυπώνονται στο πρωτόκολλο πλύσης για τεκµηρίωση του χειριστή ή/και της φόρτωσης. Η ανίχνευση χειριστή και η ανίχνευση φόρτωσης µπορούν να ενεργοποιηθούν ανεξάρτητα η µία από την άλλη. Η ενεργοποίηση περιγράφεται στο έντυπο οδηγιών προγραµµατισµού, στο κεφάλαιο "Λειτουργίες συστήµατος / barcode". 51

52 Ανιχνευτής barcode (προαιρετικό) Ανίχνευση barcode µε συνδεδεµένο ταινιόδροµο Όταν έχει συνδεθεί στη συσκευή καθαρισµού και απολύµανσης ένας ταινιόδροµος, θα επεξεργάζονται στο επίπεδο χειρισµού C αποκλειστικά και µόνον εκείνες οι λίστες φορτώσεων που έχουν ήδη ανιχνευθεί. Η σειρά των λιστών φόρτωσης στο σύστηµα Profitronic πρέπει να συµφωνεί µε τα αντίστοιχα συρόµενα κάνιστρα του ταινιόδροµου εισαγωγής. Στη λήξη του προγράµµατος εµφανίζεται το µήνυµα οι παρά- µετροι διαδικασίας ολοκληρώθηκαν και διαγράφεται η λίστα φόρτωσης που επεξεργάσθηκε. Σε µια διακοπή του προγράµµατος ή όταν παρουσιάζεται κατά τη διεξαγωγή µια βλάβη (οι παράµετροι διαδικασίας δεν ολοκληρώθηκαν), δεν θα διαγραφεί η τελευταία λίστα φόρτωσης που επεξεργάσθηκε. Με το νέο ξεκίνηµα του προγράµµατος, αφού πρώτα αποκατασταθεί η βλάβη, γίνεται νέα επεξεργασία της λίστας. Αν, µετά τη διακοπή προγράµµατος, δεν θέλετε να γίνει νέα επεξεργασία της λίστας φόρτωσης, πρέπει να διαγράψετε τη λίστα χειροκίνητα. 52

53 Ανίχνευση χειριστή φόρτωσης Ανιχνευτής barcode (προαιρετικό) Όταν έχει ενεργοποιηθεί η λειτουργία ανίχνευση χειριστή φόρτωσης, θα εµφανιστεί µετά την επιλογή του προγράµµατος (µε αυτόµατη αναγνώριση συρόµενου κάνιστρου στο επίπεδο C άµεσα) η εξής ενηµέρωση στην οθόνη: ανίχνευση χειριστή Μετά την ανίχνευση του barcode χειριστή, το πρόγραµµα µπορεί να ξεκινήσει. Αν έχει ενεργοποιηθεί επιπρόσθετα η ανίχνευση φόρτωσης, εµφανίζεται µετά την ανίχνευση χειριστή η εντολή να γίνει και ανίχνευση φόρτωσης. ιακοπή ανίχνευσης χειριστή φόρτωσης Η ανίχνευση χειριστή φόρτωσης µπορεί να διακοπεί µε το πλήκτρο Clear C. Στην οθόνη θα εµφανιστεί πάλι η λίστα προγραµµάτων. 53

54 Ανιχνευτής barcode (προαιρετικό) Ανίχνευση χειριστή εκφόρτωσης Όταν έχει ενεργοποιηθεί η λειτουργία ανίχνευση χειριστή εκφόρτωσης, θα εµφανιστεί µετά τη λήξη του προγράµµατος η εντολή για ανίχνευση του barcode χειριστή: πρόγραµµα τελείωσε ανίχνευση χειριστή Η πόρτα θα µπορεί να ανοίξει µόνον µετά την ανίχνευση του barcode χειριστή. Ανάλογα µε τη ρύθµιση που έχετε κάνει στο µενού λειτουργία συσκευής / αυτοµατισµός πόρτας, ανοίγει η πόρτα αυτόµατα. Μετά από διακοπή του προγράµµατος µε το πλήκτρο Clear C Όταν έχει ενεργοποιηθεί η λειτουργία ανίχνευση χειριστή εκφόρτωσης, θα εµφανιστεί µετά από µια διακοπή προγράµµατος το εξής µήνυµα στην οθόνη: το πρόγραµµα διακόπηκε αποχέτευση νερού Μετά τη λήξη της αποχέτευσης νερού εµφανίζεται η εντολή για ανίχνευση του χειριστή: ανίχνευση χειριστή Προσπέρασµα της ανίχνευσης χειριστή κατά την εκφόρτωση Στα επίπεδα χειρισµού B και D µπορείτε να προσπεράσετε την ανίχνευση χειριστή εκφόρτωσης, πατώντας το ΟΚ. Στο τέλος του πρωτοκόλλου πλύσης εκτυπώνεται η υπόδειξη "προσπέρασµα ανίχνευσης χειριστή". 54

55 Ανίχνευση φόρτωσης Ανιχνευτής barcode (προαιρετικό) Με ενεργοποιηµένη την ανίχνευση φόρτωσης το προσωπικό χειριστών καλείται µε το εξής µήνυµα να θέσει σε λειτουργία την ανίχνευση φόρτωσης: Ανιχνεύετε το πρώτο barcode φόρτωσης. Στο µενού ανίχνευση φόρτωσης θα εµφανισθούν οι α- ριθµοί barcode της ανιχνευµένης φόρτωσης. Αν χρειάζεται, ανιχνεύετε και άλλα barcodes. Αν υπάρχει ήδη ένα ανιχνευµένο barcode, εµφανίζεται η εξής ερώτηση: η ανίχνευση φόρτωσης έγινε ήδη - θέλετε να τη χρησιµοποιήσετε; Μπορούν να ανιχνευθούν το ανώτερο ως 99 barcodes φορτώσεων. Μετά ακολουθεί το εξής µήνυµα: ο µέγιστος αριθµός καταχωρήσεων συµπληρώθηκε Η εκάστοτε τελευταία καταχώρηση της λίστας διαγράφεται µε το πλήκτρο Clear C. Για να µην διαγράψετε κάτι κατά λάθος, θα πρέπει να επιβεβαιώσετε και την εξής ερώτηση ασφαλείας που ακολουθεί: διαγραφή τελευταίας καταχώρησης; 55

56 Ανιχνευτής barcode (προαιρετικό) ιακοπή ανίχνευσης φόρτωσης Όσο δεν υπάρχει ακόµη ανίχνευση φόρτωσης, µπορείτε να διακόψετε τη λειτουργία ανίχνευσης φόρτωσης µε το πλήκτρο Clear C. Στην οθόνη εµφανίζεται πάλι η λίστα προγραµµάτων. Όταν έχουν γίνει ήδη ανιχνεύσεις φόρτωσης, πρέπει να τις διαγράψετε πριν από τη διακοπή. Για να γίνει αυτό απαντάτε µε ναι στην ερώτηση διαγραφή τελευταίας καταχώρησης; που ακολουθεί κάθε ανιχνευµένη φόρτωση. Προσπέρασµα ανίχνευσης φόρτωσης Στα επίπεδα χειρισµού B και D µπορείτε να προσπεράσετε την ανίχνευση φόρτωσης, πατώντας το ΟΚ. Αν απαντήσετε µε όχι στην ερώτηση προσπέρασµα ανίχνευσης φόρτωσης; που ακολουθεί, τότε θα εµφανιστεί στην οθόνη η λίστα προγραµµάτων. Αν η ερώτηση απαντηθεί µε ναι, τότε µπορείτε να ξεκινήσετε το πρόγραµµα µε το πλήκτρο. Στην αρχή του πρωτοκόλλου πλύσης εκτυπώνεται η υπόδειξη "προσπέρασµα ανίχνευσης φόρτωσης". Τερµατισµός ανίχνευσης φόρτωσης Όταν ολοκληρωθεί η ανίχνευση όλων των barcodes φόρτωσης, τερµατίζετε τη διαδικασία µε το ΟΚ. Το πλήκτρο αναβοσβήνει και το πρόγραµµα µπορεί να ξεκινήσει. Χρησιµοποίηση λιστών φορτώσεων Με ενεργοποιηµένη την ανίχνευση φόρτωσης, το σύστηµα Profitronic της συσκευής ελέγχει πριν την έναρξη προγράµµατος, αν έχει αποθηκευτεί τουλάχιστον µία λίστα φόρτωσης. 56

57 Ανιχνευτής barcode (προαιρετικό) Αν είναι αυτή η περίπτωση, τότε εµφανίζεται το εξής µήνυµα: Επιβεβαιώνετε το µήνυµα µε ναι. Εµφανίζονται όλες οι λίστες φορτώσεων: Επιλέγετε µια λίστα φόρτωσης και επιβεβαιώνετε µε ΟΚ. Το πλήκτρο αναβοσβήνει, το πρόγραµµα µπορεί να ξεκινήσει. Στη λήξη του προγράµµατος εµφανίζεται το µήνυµα οι παρά- µετροι διαδικασία ολοκληρώθηκαν και διαγράφεται η λίστα φόρτωσης που επεξεργάσθηκε. Η λίστα φόρτωσης που επεξεργάσθηκε τελευταία δεν θα διαγραφεί στις εξής περιπτώσεις: όταν υπάρχει διακοπή προγράµµατος ή όταν παρουσιάζεται κατά τη διεξαγωγή µια βλάβη (οι παράµετροι διαδικασίας δεν ολοκληρώθηκαν), σε προγράµµατα, στον οποίων την επικεφαλίδα (τίτλος προγράµµατος) δεν έχει οριστεί η παράµετρος καταγραφή διαδικασίας από. Με την επόµενη έναρξη προγράµµατος, η λίστα φόρτωσης επεξεργάζεται εκ νέου. Μπορείτε να την διαγράψετε ή να την µετακινήσετε χειροκίνητα. Αν δεν πρόκειται να χρησιµοποιηθεί καµία από τις αποθηκευµένες λίστες φορτώσεων: Επιλέγετε την εντολή όχι και επιβεβαιώνετε. Εµφανίζεται το µήνυµα ανίχνευση φόρτωσης. Ανιχνεύετε τη φόρτωση χειροκίνητα, όπως περιγράφεται στο κεφάλαιο "Ανίχνευση φόρτωσης". 57

58 Ανιχνευτής barcode (προαιρετικό) Λίστες φορτώσεων Για πιο εύκολο χειρισµό των φορτώσεων στις συσκευές καθαρισµού και απολύµανσης, έχετε τη δυνατότητα να δηµιουργήσετε λίστες φορτώσεων. Για να γίνει αυτό, πρέπει να είναι ενεργοποιηµένη η ανίχνευση φόρτωσης (βλέπε έντυπο οδηγιών προγραµµατισµού, κεφάλαιο "Λειτουργίες συστήµατος / barcode"). Αφού πρώτα επιλέξετε το συνηµµένο µενού και επιβεβαιώσετε το σηµείο µενού λίστες φορτώσεων, θα έχετε στη διάθεσή σας τις εξής λειτουργίες: προσθήκη λίστας φόρτωσης εµφάνιση λίστας φόρτωσης διαγραφή λίστας φόρτωσης µετατόπιση λίστας φόρτωσης 58

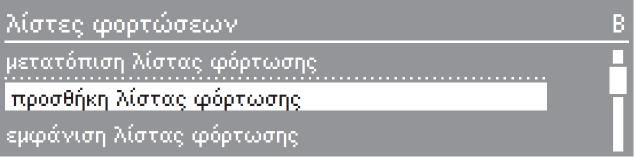

59 Προσθήκη λίστας φόρτωσης Ανιχνευτής barcode (προαιρετικό) Για να δηµιουργήσετε λίστες φορτώσεων, πρέπει πρώτα να ε- πιλέξετε από το συνηµµένο µενού το σηµείο µενού λίστες φορτώσεων και να επιβεβαιώσετε. Επιλέγετε το σηµείο µενού προσθήκη λίστας φόρτωσης και επιβεβαιώνετε. Στην οθόνη εµφανίζεται το ακόλουθο µήνυµα: ανίχνευση φόρτωσης Ανιχνεύετε τα µεµονωµένα µέρη της φόρτωσης. Επιβεβαιώνετε ολόκληρη τη λίστα φόρτωσης µε το ΟΚ. Για περισσότερες λίστες φορτώσεων επαναλαµβάνετε τα βήµατα χειρισµού. Οι λίστες φορτώσεων αποθηκεύονται σε µια λίστα (βλέπε "Εµφάνιση λίστας φόρτωσης"). Η εκάστοτε τελευταία α- νιχνευµένη λίστα φόρτωσης προστίθεται στο τέλος της λίστας. Μπορούν να αποθηκευτούν το ανώτερο 50 λίστες φορτώσεων. Πριν προσθέσετε περισσότερες λίστες φορτώσεων, πρέπει είτε να επεξεργασθείτε τις λίστες φορτώσεων ή να τις διαγράψετε. 59

60 Ανιχνευτής barcode (προαιρετικό) Εµφάνιση λίστας φόρτωσης Για να εµφανίζονται οι λίστες φορτώσεων, πρέπει πρώτα να ε- πιλέξετε από το συνηµµένο µενού το σηµείο µενού λίστες φορτώσεων και να επιβεβαιώσετε. Επιλέγετε το σηµείο µενού εµφάνιση λίστας φόρτωσης και επιβεβαιώνετε. Εµφανίζεται µια λίστα µε όλες τις λίστες φορτώσεων. Κάθε λίστα φόρτωσης συνοδεύεται από έναν αριθµό, ηµεροµηνία και ώρα. Επιλέγετε την επιθυµητή λίστα φόρτωσης και επιβεβαιώνετε. Στο µενού ανίχνευση φόρτωσης εµφανίζονται καταχωρηµένα τα µέρη της λίστας φόρτωσης. Με το πλήκτρο Clear C επιστρέφετε στο µενού εµφάνιση λίστας φόρτωσης. Με το πλήκτρο Clear C επιστρέφετε στο µενού λίστες φορτώσεων. 60

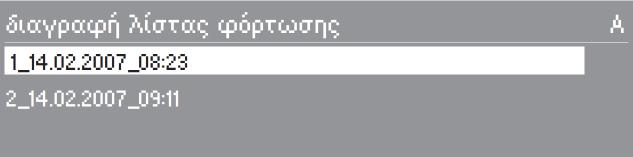

61 ιαγραφή λίστας φόρτωσης Ανιχνευτής barcode (προαιρετικό) Για να διαγράψετε τις λίστες φορτώσεων, πρέπει πρώτα να επιλέξετε από το συνηµµένο µενού το σηµείο µενού λίστες φορτώσεων και να επιβεβαιώσετε. Επιλέγετε το σηµείο µενού διαγραφή λίστας φόρτωσης και επιβεβαιώνετε. Εµφανίζονται όλες οι λίστες φορτώσεων, καταχωρηµένες µε α- ριθµό, ηµεροµηνία και ώρα. Επιλέγετε την επιθυµητή λίστα φόρτωσης και επιβεβαιώνετε. Στην οθόνη εµφανίζεται η ακόλουθη ερώτηση ασφαλείας: διαγραφή λίστας φόρτωσης; Επιβεβαιώνετε την ερώτηση ασφαλείας. Η λίστα φόρτωσης διαγράφεται. Με το πλήκτρο Clear C επιστρέφετε στο µενού λίστες φορτώσεων. 61
