1 ΣΧΕΔΙΟ ΤΟΠΟΘΕΤΗΣΗΣ PG 8130 PG 8131 PG 8132 PG 8133 Διαβάστε οπωσδήποτε τις οδηγίες χρήσης καθώς και το εγχειρίδιο του service, πριν από την τοποθέτηση - σύνδεση - αρχική λειτουργία. Έτσι προστατεύετε τον εαυτό σας και αποφεύγετε βλάβες στη συσκευή. el - GR M.-Nr

2 Οδηγίες τοποθέτησης Διαβάστε τις οδηγίες χρήσης καθώς και το εγχειρίδιο του service, πριν από την τοποθέτηση του πλυντηρίου πιάτων! Εξουσιοδότηση για τοποθέτηση Ηλεκτρική σύνδεση Γείωση και ισοστάθμιση δυναμικού Υδραυλική σύνδεση Απαιτήσεις προς το περιβάλλον Το πλυντήριο πιάτων πρέπει να τοποθετείται μόνο από καταρτισμένους ηλεκτρολόγους / εγκαταστάτες υδραυλικών με παραχώρηση και σύμφωνα με τις οδηγίες εγκατάστασης. Το πλυντήριο πιάτων πρέπει να τοποθετείται σύμφωνα με τα εκάστοτε ισχύοντα πρότυπα και προδιαγραφές, τις νομικές διατάξεις και τους κανόνες για την πρόληψη ατυχήματος. Η λειτουργία της συσκευής και η ενημέρωση πρέπει να εκτελείται μόνο από το Miele Service ή από ειδική εταιρεία που έχει εξουσιοδοτηθεί από τη Miele. Η ηλεκτρική σύνδεση πρέπει να πραγματοποιηθεί σύμφωνα με τις αντίστοιχες νομικές διατάξεις, τις διατάξεις πρόληψης ατυχημάτων και τα ισχύοντα πρότυπα. Να τοποθετείτε το καλώδιο σύνδεσης προστατευμένο από θερμικές επιδράσεις. Συνδέετε τη συσκευή καλύτερα με έναν ρευματολήπτη, για να διευκολύνεται ο ηλεκτρικός έλεγχος ασφαλείας κατά την επισκευή ή συντήρηση. Αν θέσετε σε λειτουργία τη συσκευή με μία σταθερή σύνδεση, τότε τοποθετείτε στο χώρο τοποθέτησης έναν κεντρικό διακόπτη με δυνατότητα αποσύνδεσης από το ηλεκτρικό δίκτυο σε όλες τις εξόδους και άνοιγμα επαφών τουλάχιστον 3 χιλστ. Ο ρευματολήπτης και ο κεντρικός διακόπτης πρέπει να είναι προσβάσιμοι μετά την εγκατάσταση της συσκευής. Συνδέετε πριν έναν διακόπτη προστασίας διαρροής ρεύματος (30 ma), για να αυθηθεί η ασφάλεια της συσκευής. Πραγματοποιείτε ισοστάθμιση δυναμικού. Η βίδα σύνδεσης για την ισοστάθμιση δυναμικού βρίσκεται στην πίσω πλευρά του πλυντηρίου πιάτων. Πριν τη λειτουργία πρέπει να είναι συνδεδεμένη η ισοστάθμιση δυναμικού και η γείωση! Επιτρέπεται να συνδέσετε απευθείας κρύο νερό, ζεστό νερό και λύματα, χωρίς να συνδέσετε απευθείας υδραυλική εγκατάσταση βρύσης ασφαλείας. Οι βαλβίδες παροχής νερού των σωλήνων πρέπει να είναι πάντα προσβάσιμες. Η υδραυλική σύνδεση του πλυντηρίου πιάτων μπορεί να συνδεθεί όχι μόνο με κρύο νερό, αλλά και με ζεστό νερό. Στον περιβάλλοντα χώρο του πλυντηρίου πιάτων μπορεί να δημιουργηθεί νερό συμπύκνωσης. Για τον λόγο αυτόν να χρησιμοποιείτε μόνο έπιπλα, τα οποία είναι κατάλληλα για τη συγκεκριμένη επαγγελματική χρήση. Αν η συσκευή τοποθετηθεί κάτω από κατάλληλο πάγκο εργασίας (τύποι: για κάτω από πάγκο εργασίας και εντοιχιζόμενοι), τότε το συνοδευτικό ανοξείδωτο έλασμα για προστασία από τους υδρατμούς πρέπει να τοποθετηθεί πάνω από το άνοιγμα της πόρτας. Μπορείτε να παραγγείλετε το ανοξείδωτο έλασμα στις σωστές διαστάσεις στο Miele Service. 2 PG 8130 / PG 8131 / PG 8132 / PG 8133

3 Οδηγίες τοποθέτησης Σύνδεση εξωτερικής δοσομέτρησης Ένα σύστημα δοσομέτρησης για υγρό απορρυπαντικό και λαμπρυντικό μπορεί να συνδεθεί στο πίσω μέρος της συσκευής. PG 8130 / PG 8131 / PG 8132 / PG

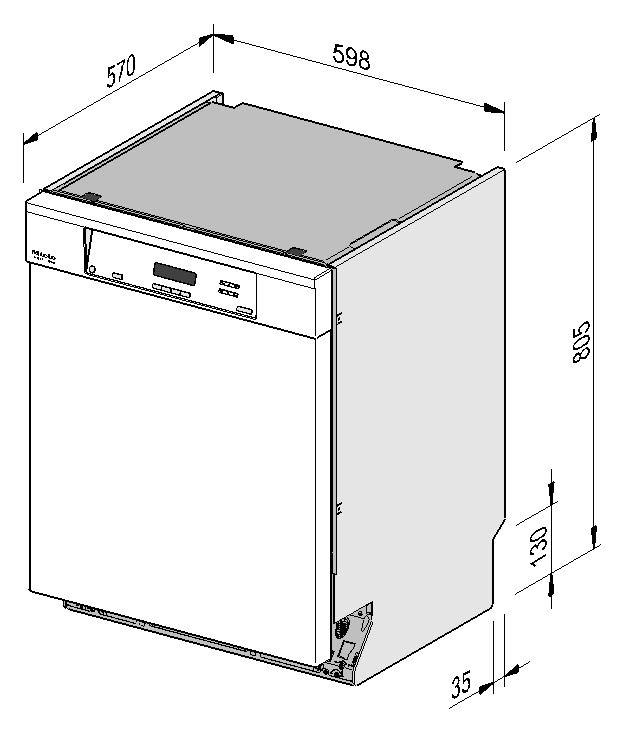

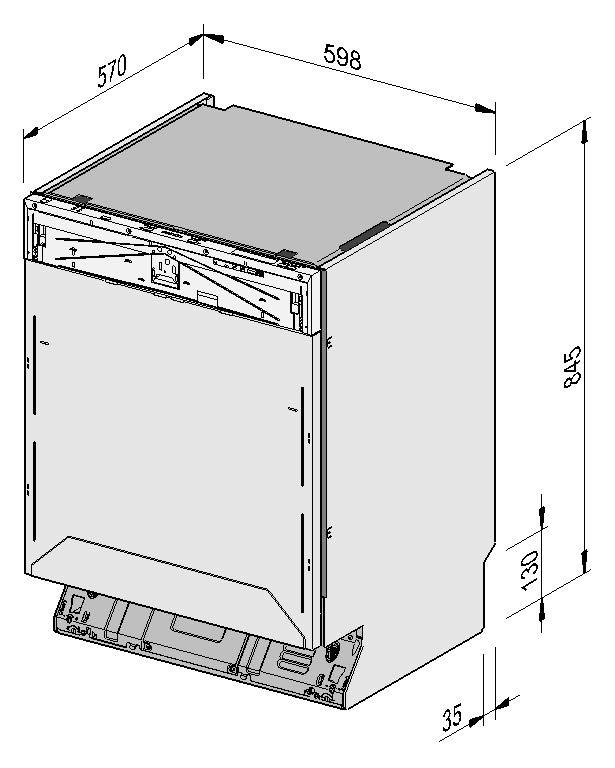

4 Εικόνες Διαστάσεις PG Διαστάσεις PG XXL 4 PG 8130 / PG 8131 / PG 8132 / PG 8133

5 Εικόνες Συνδέσεις στο πίσω μέρος της συσκευής Συνδέσεις στον χώρο τοποθέτησης KW/WW Σύνδεση σε κρύο νερό ή ζεστό νερό EL Ηλεκτρική σύνδεση AW Αποχέτευση PA Αντιστάθμιση δυναμικού DS Εξωτερική δοσομέτρηση PG 8130 / PG 8131 / PG 8132 / PG

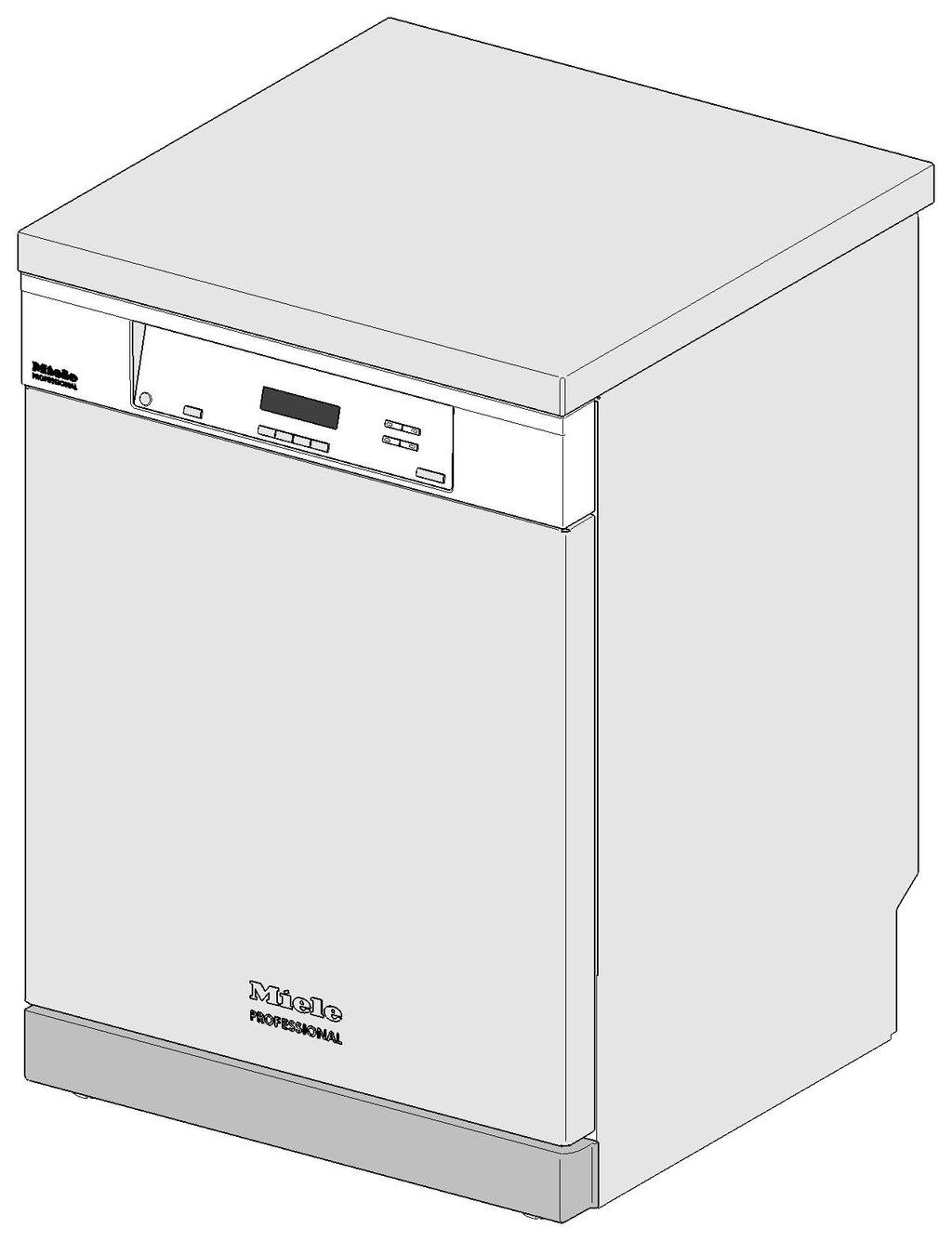

6 Εικόνες Τύποι συσκευών PG 8130 ανεξάρτητο μοντέλο PG 8130 U PG 8130 U/i PG 8130i / PG 8131i PG 8132 SCi XXL PG 8133 SCVi XXL 6 PG 8130 / PG 8131 / PG 8132 / PG 8133

7 Τεχνικά χαρακτηριστικά Ηλεκτρική σύνδεση Τάση (κατά την παράδοση) 3N AC 400V/50Hz Κατανάλωση ενέργειας 8,3 kw Ασφάλεια 3 x 16 A Ελάχιστη διατομή καλωδίου σύνδεσης 5 x 2,5 mm² Μήκος καλωδίου σύνδεσης (H05(07)RN-F) με φις CEE 1,7 μ. Τάση (μετατρεπόμενη) AC 230V/50Hz Κατανάλωση ενέργειας 2,3 kw Ασφάλεια 1 x 16 A Ελάχιστη διατομή καλωδίου σύνδεσης 3 x 1,5 mm² Μήκος καλωδίου σύνδεσης (H05(07)RN-F) 1,7 μ. Υδραυλική σύνδεση Μέγιστη θερμοκρασία 60 C Μέγιστη επιτρεπτή σκληρότητα νερού Πίεση νερού στον χώρο τοποθέτησης συνιστώμενη πίεση ροής Σπείρωμα σύνδεσης στον χώρο τοποθέτησης σύμφωνα με το DIN (με ροδέλα στεγανοποίησης) 6,5 mmol/l 36 dh kpa 200 kpa 3/4 ίντσες Μήκος σωλήνα σύνδεσης για κρύο νερό 1,5 μ. Απόβλητα Θερμοκρασία υγρών αποβλήτων 75 C Μήκος σωλήνα αποχέτευσης 1,5 μ. Μέγιστο μήκος άντλησης σωλήνα αποχέτευσης 4,0 μ. Μέγιστο ύψος άντλησης αντλίας αποχέτευσης από την κάτω γωνία της συσκευής 1,0 μ. Μέγιστη ταχύτητα ροής αποχέτευσης βραχυπρόθεσμα 16 λ./λεπτό Σύνδεση σωλήνα στον χώρο τοποθέτησης (da x l) 22 x 30 χιλστ. Εσωτερική διάμετρος σωλήνα αποχέτευσης 22 χιλστ. Βιδωτό πόδι Ρύθμιση ύψους βιδωτού ποδιού Διάμετρος βιδωτού ποδιού Μέγεθος σπειρώματος υποδοχής για πόδια συσκευής 65 χιλστ. 30 χιλστ. 20 χιλστ. PG 8130 / PG 8131 / PG 8132 / PG

8 Τεχνικά χαρακτηριστικά Στοιχεία συσκευής Ύψος συμπεριλαμβανομένου του καλύμματος PG 8130 Ύψος τοποθέτησης κάτω από πάγκο εργασίας PG 8130 / PG 8131 Ύψος τοποθέτησης κάτω από πάγκο εργασίας PG 8132 XXL / PG 8133 XXL Πλάτος PG 8130 ανεξάρτητο μοντέλο Πλάτος χωρίς καπάκι Βάθος PG 8130 ανεξάρτητο μοντέλο Βάθος χωρίς καπάκι Ύψος πόρτας PG 8130 ανεξάρτητο μοντέλο Ύψος πόρτας PG Ύψος πόρτας PG XXL Βάρος PG 8130 ανεξάρτητο μοντέλο Βάρος PG 8130 U Βάρος PG 8130i / PG 8131i Βάρος PG 8132 SCi XXL Βάρος PG 8133 SCVi XXL Επιβάρυνση δαπέδου κατά τη λειτουργία Ελάχιστο πλάτος εισόδου συμπεριλαμβανομένης της παλέτας μεταφοράς Ελάχιστο βάθος εισόδου συμπεριλαμβανομένης της παλέτας μεταφοράς Ελάχιστο ύψος εισόδου συμπεριλαμβανομένης της παλέτας μεταφοράς Τιμή θορύβου σε db (A) Επιτρεπόμενη στάθμη θορύβου LpA στον καθαρισμό και το στέγνωμα (Πρόγραμμα ECO) 845 χιλστ. 805 χιλστ. 845 χιλστ. 600 χιλστ. 598 χιλστ. 600 χιλστ. 570 χιλστ. 720 χιλστ. 650 χιλστ. 690 χιλστ. 61,5 κιλά 54,0 κιλά 54,7 κιλά 56,2 κιλά 56,0 κιλά 1000 N 670 χιλστ. 690 χιλστ. 970 χιλστ. 45 db (A) Προϋποθέσεις Επιτρεπόμενη περιοχή θερμοκρασίας κατά τη λειτουργία 5-40 C Μέγιστη σχετική ατμοσφαιρική υγρασία το ανώτερο έως 31 C 80 % Σχετική υγρασία γραμμικά μειούμενη έως 40 C 50 % Προϋπόθεση μεταφοράς επιτρεπόμενη περιοχή θερμοκρασίας C Προϋποθέσεις μεταφοράς επιτρεπόμενη σχετική υγρασία % Προϋποθέσεις μεταφοράς επιτρεπόμενη πίεση αέρα hpa Μέγιστο ύψος τοποθέτησης πάνω από το μέσο επίπεδο της θάλασσας 2000 μ. 8 PG 8130 / PG 8131 / PG 8132 / PG 8133

9 PG 8133 ΟΙΚΙΑΚΕΣ ΣΥΣΚΕΥΕΣ Πλυντήρια-στεγνωτήρια-σιδερωτήρια ρούχων, ηλεκτρικές σκούπες, πλυντήρια πιάτων, ψυγεία, οριζόντιοι καταψύκτες, συντηρητές κρασιών, κουζίνες, εστίες ηλεκτρικές ή αερίου, απορροφητήρες κουζίνας, φούρνοι μικροκυμάτων, φούρνοι ατμού, καφετιέρες. ΕΠΙΠΛΑ ΚΟΥΖΙΝΑΣ Συγκροτήματα επίπλων κουζίνας και όλοι οι τύποι εντοιχιζόμενων ηλεκτρικών συσκευών. ΕΠΑΓΓΕΛΜΑΤΙΚΕΣ ΣΥΣΚΕΥΕΣ Επαγγελματική φροντίδα ιματισμού: πλυντήρια-στεγνωτήρια-σιδερωτήρια. Πλυντήρια πιάτων, πλυντήρια ποτηριών, ειδικά πλυντήρια για καθαρισμό και απολύμανση ιατροτεχνολογικών προϊόντων και σκευών εργαστηρίων. ΑΘΗΝΑ ΚΕΝΤΡΙΚΑ ΓΡΑΦΕΙΑ ΕΚΘΕΣΗ Λεωφ. Μεσογείων Ν. Ψυχικό Fax: (αστική χρέωση πανελλαδικά) (από κινητό) Υποκ/µα Κύπρου: MIELE GALLERY Λεωφ. Γρίβα Διγενή Λευκωσία Τηλ.: (+357) Service: Fax: (+357) (χωρίς χρέωση) Miele & Cie. KG Carl-Miele-Straße Gütersloh Germany Με επιφύλαξη αλλαγών / Ημερομηνία σύνταξης: M.-Nr / 00 PG 8130 PG 8131 PG 8132
