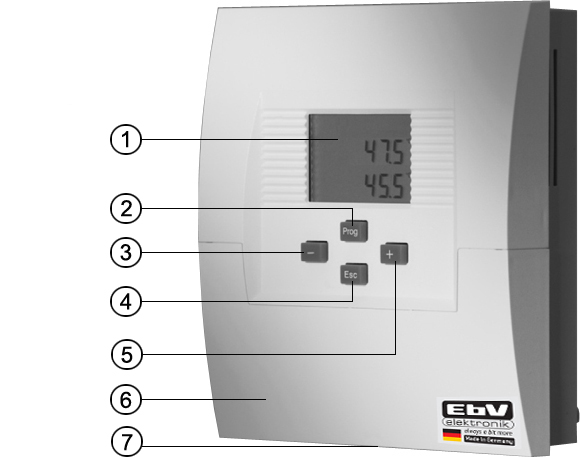

1 ΨΗΦΙΑΚΟΣ ΙΑΦΟΡΙΚΟΣ ΘΕΡΜΟΣΤΑΤΗΣ ΗΛΙΑΚΩΝ 2 ΑΙΣΘΗΤΗΡΙΑ 1 ΕΝΤΟΛΗ CETA 101a 1. Πρόλογος Οι ψηφιακοί διαφορικοί θερµοστάτες ηλιακών της EbV Elektronik λειτουργούν µε µικροεπεξεργαστή, διαθέτουν απόλυτη ακρίβεια και κατασκευάζονται βάσει των Ευρωπαϊκών οδηγιών EEC και των προτύπων DIN. Παρέχουν την δυνατότητα ελέγχου µιας πηγής ενέργειας για την θέρµανση του ζεστού νερού χρήσης. 1.1 Περιεχόµενα συσκευασίας: 1. ιαφορικός θερµοστάτης Ηλιακών CETA 101a 2. 1 KVT 20 Αισθητήριo θερµοκρασίας Νερού στο Βoiler 3. 1 Pt 1000 Αισθητήριο θερµοκρασίας Νερού στους Ηλιακούς Συλλέκτες 4. Βίδες και ούπατ στερέωσης της συσκευής 1.2 Ενδείξεις Οθόνης και Πρόσοψης CETA (Σχήµα 2): 1- Ψηφιακή απεικόνιση των θερµοκρασιών, λειτουργιών και ρυθµίσεων 2- Πλήκτρο εισόδου στο µενού και αποθήκευσης των ρυθµίσεων 3- Πλήκτρο επιλογής ρύθµισης των θερµοκρασιών 4- Πλήκτρο επιστροφής 5- Πλήκτρο επιλογής ρύθµισης των θερµοκρασιών 6- Κάλυµµα κλεµοσειρών καλωδίωσης 7- Βίδα στερέωσης του καλύµµατος των κλεµοσειρών καλωδίωσης 2. Υλοποιούµενο κύκλωµα - Τοποθέτηση Συνδέσεις: 2.1 Υλοποιούµενο Κύκλωµα: Θέρµανση ζεστού νερού σε boiler µε ηλιακούς συλλέκτες. Σχήµα 1: Υλοποιούµενο κύκλωµα Σχήµα 2: Πρόσοψη συσκευής

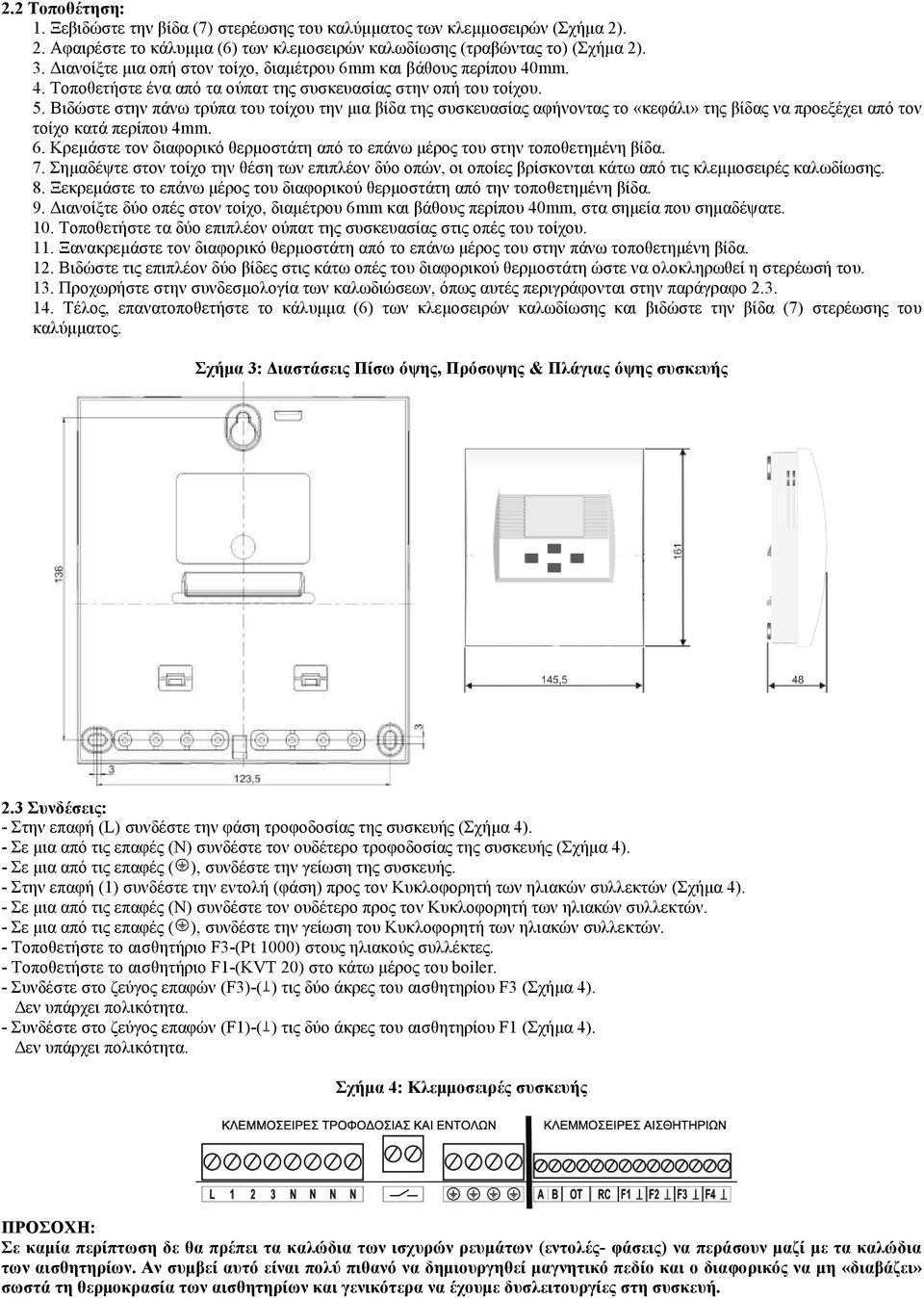

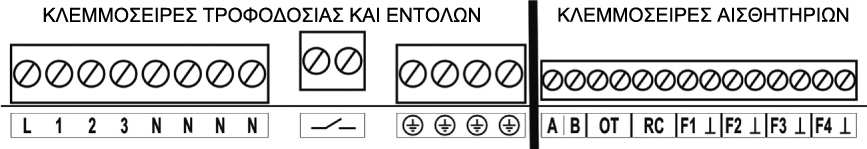

2 2.2 Τοποθέτηση: 1. Ξεβιδώστε την βίδα (7) στερέωσης του καλύµµατος των κλεµµοσειρών (Σχήµα 2). 2. Αφαιρέστε το κάλυµµα (6) των κλεµοσειρών καλωδίωσης (τραβώντας το) (Σχήµα 2). 3. ιανοίξτε µια οπή στον τοίχο, διαµέτρου 6mm και βάθους περίπου 40mm. 4. Τοποθετήστε ένα από τα ούπατ της συσκευασίας στην οπή του τοίχου. 5. Βιδώστε στην πάνω τρύπα του τοίχου την µια βίδα της συσκευασίας αφήνοντας το «κεφάλι» της βίδας να προεξέχει από τον τοίχο κατά περίπου 4mm. 6. Κρεµάστε τον διαφορικό θερµοστάτη από το επάνω µέρος του στην τοποθετηµένη βίδα. 7. Σηµαδέψτε στον τοίχο την θέση των επιπλέον δύο οπών, οι οποίες βρίσκονται κάτω από τις κλεµµοσειρές καλωδίωσης. 8. Ξεκρεµάστε το επάνω µέρος του διαφορικού θερµοστάτη από την τοποθετηµένη βίδα. 9. ιανοίξτε δύο οπές στον τοίχο, διαµέτρου 6mm και βάθους περίπου 40mm, στα σηµεία που σηµαδέψατε. 10. Τοποθετήστε τα δύο επιπλέον ούπατ της συσκευασίας στις οπές του τοίχου. 11. Ξανακρεµάστε τον διαφορικό θερµοστάτη από το επάνω µέρος του στην πάνω τοποθετηµένη βίδα. 12. Βιδώστε τις επιπλέον δύο βίδες στις κάτω οπές του διαφορικού θερµοστάτη ώστε να ολοκληρωθεί η στερέωσή του. 13. Προχωρήστε στην συνδεσµολογία των καλωδιώσεων, όπως αυτές περιγράφονται στην παράγραφο Τέλος, επανατοποθετήστε το κάλυµµα (6) των κλεµοσειρών καλωδίωσης και βιδώστε την βίδα (7) στερέωσης του καλύµµατος. Σχήµα 3: ιαστάσεις Πίσω όψης, Πρόσοψης & Πλάγιας όψης συσκευής 2.3 Συνδέσεις: - Στην επαφή (L) συνδέστε την φάση τροφοδοσίας της συσκευής (Σχήµα 4). - Σε µια από τις επαφές (Ν) συνδέστε τον ουδέτερο τροφοδοσίας της συσκευής (Σχήµα 4). - Σε µια από τις επαφές ( ), συνδέστε την γείωση της συσκευής. - Στην επαφή (1) συνδέστε την εντολή (φάση) προς τον Κυκλοφορητή των ηλιακών συλλεκτών (Σχήµα 4). - Σε µια από τις επαφές (Ν) συνδέστε τον ουδέτερο προς τον Κυκλοφορητή των ηλιακών συλλεκτών. - Σε µια από τις επαφές ( ), συνδέστε την γείωση του Κυκλοφορητή των ηλιακών συλλεκτών. - Τοποθετήστε το αισθητήριο F3-(Pt 1000) στους ηλιακούς συλλέκτες. - Τοποθετήστε το αισθητήριο F1-(KVT 20) στο κάτω µέρος του boiler. - Συνδέστε στο ζεύγος επαφών (F3)-( ) τις δύο άκρες του αισθητηρίου F3 (Σχήµα 4). εν υπάρχει πολικότητα. - Συνδέστε στο ζεύγος επαφών (F1)-( ) τις δύο άκρες του αισθητηρίου F1 (Σχήµα 4). εν υπάρχει πολικότητα. Σχήµα 4: Κλεµµοσειρές συσκευής ΠΡΟΣΟΧΗ: Σε καµία περίπτωση δε θα πρέπει τα καλώδια των ισχυρών ρευµάτων (εντολές- φάσεις) να περάσουν µαζί µε τα καλώδια των αισθητηρίων. Αν συµβεί αυτό είναι πολύ πιθανό να δηµιουργηθεί µαγνητικό πεδίο και ο διαφορικός να µη «διαβάζει» σωστά τη θερµοκρασία των αισθητηρίων και γενικότερα να έχουµε δυσλειτουργίες στη συσκευή.

3 3. Ενδείξεις οθόνης Μενού Επιλογών - Προγραµµατισµός: 3.1 Ενδείξεις οθόνης Στο Σχήµα 5 περιγράφονται οι βασικές ενδείξεις της οθόνης της συσκευής. Σχήµα 5: Ενδείξεις οθόνης 3.2 Μενού επιλογών Για να εισέλθετε στο µενού επιλογών της συσκευής, ώστε να αλλάξετε τις εργοστασιακές ρυθµίσεις, πατήστε το πλήκτρο να περιηγηθείτε στο µενού επιλογών χρησιµοποιήστε τα πλήκτρα ή. Η επιλογή οποιουδήποτε από τα υποµενού επιτυγχάνεται πατώντας το πλήκτρο. Για να περιηγηθείτε σε κάποιο από τα υποµενού χρησιµοποιήστε τα πλήκτρα ή. Για να επιλέξετε την λειτουργία που θέλετε να τροποποιήσετε ή να επιλέξετε πατήστε το πλήκτρο. Με τα πλήκτρα και επιλέγετε σε κάθε περίπτωση την τιµή την οποία επιθυµείτε να τροποποιήσετε ή επιλέξετε, η οποία κατόπιν αποθηκεύεται µε το πάτηµα του πλήκτρου πλήκτρο συσκευή σας.. Για. Για την έξοδο από οποιοδήποτε υποµενού προς το προηγούµενο πατήστε το. Στις παρακάτω παραγράφους παρουσιάζονται οι βασικές επιλογές του µενού οι οποίες έχουν εφαρµογή στη Περιγραφή βασικών επιλογών µενού Επιλογή της επιθυµητής θερµοκρασίας στο boiler από τους ηλιακούς συλλέκτες Η εργοστασιακή τιµή της µέγιστης θερµοκρασίας θέρµανσης του νερού χρήσης από τους ηλιακούς συλλέκτες είναι ρυθµισµένη στους 80 o C. Σε περίπτωση που επιθυµείτε να µεταβάλετε αυτή την τιµή, θα πρέπει να πραγµατοποιήσετε τις παρακάτω λειτουργίες: 1. Εισέλθετε στο µενού επιλογών της συσκευής πατώντας το πλήκτρο. 2. Πατήστε το πλήκτρο 2 φορές διαδοχικά, µέχρι να εµφανιστεί η οθόνη του σχήµατος Εισέλθετε στο υποµενού 08:xx πατώντας µια φορά το πλήκτρο. 4. Μετακινηθείτε στο υποµενού 08:xx πατώντας το πλήκτρο 7 φορές διαδοχικά, µέχρι να εµφανιστεί στην οθόνη η παράµετρος 08: Πατήστε το πλήκτρο µία φορά, ώστε να µπορέσετε να τροποποιήσετε την τιµή της παραµέτρου 08: Μεταβάλετε την τιµή που αναβοσβήνει στην οθόνη, από την υπάρχουσα προς την επιθυµητή, χρησιµοποιώντας τα πλήκτρα ή. 7. Πατήστε το πλήκτρο µια φορά, ώστε να αποθηκευτεί η επιλεχθείσα τιµή. 8. Τέλος, πατήστε 2 φορές το πλήκτρο ώστε να µεταβείτε στην αρχική οθόνη της συσκευής. Σχήµα 6: Υποµενού λειτουργιών 08:xx

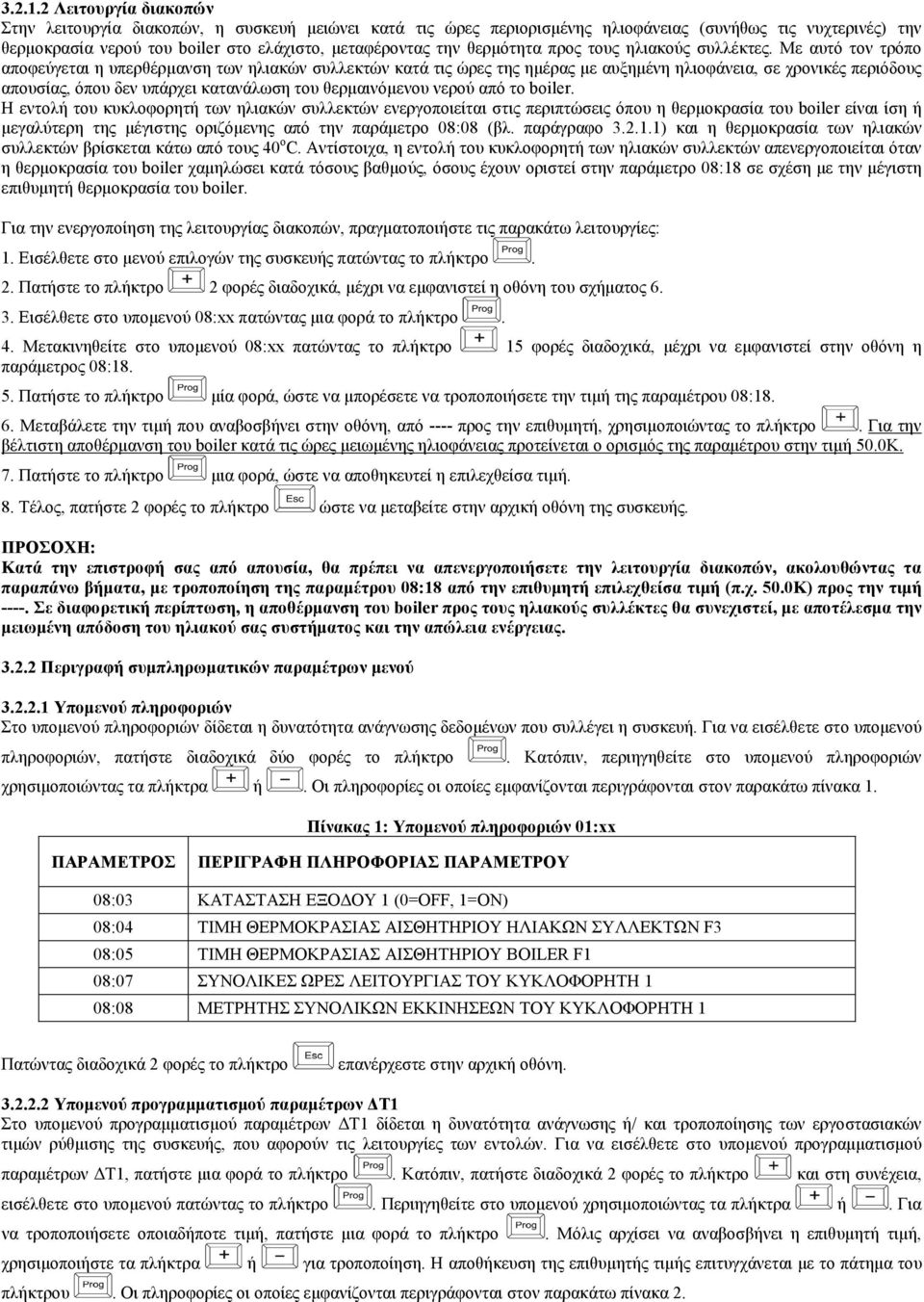

4 Λειτουργία διακοπών Στην λειτουργία διακοπών, η συσκευή µειώνει κατά τις ώρες περιορισµένης ηλιοφάνειας (συνήθως τις νυχτερινές) την θερµοκρασία νερού του boiler στο ελάχιστο, µεταφέροντας την θερµότητα προς τους ηλιακούς συλλέκτες. Με αυτό τον τρόπο αποφεύγεται η υπερθέρµανση των ηλιακών συλλεκτών κατά τις ώρες της ηµέρας µε αυξηµένη ηλιοφάνεια, σε χρονικές περιόδους απουσίας, όπου δεν υπάρχει κατανάλωση του θερµαινόµενου νερού από το boiler. Η εντολή του κυκλοφορητή των ηλιακών συλλεκτών ενεργοποιείται στις περιπτώσεις όπου η θερµοκρασία του boiler είναι ίση ή µεγαλύτερη της µέγιστης οριζόµενης από την παράµετρο 08:08 (βλ. παράγραφο ) και η θερµοκρασία των ηλιακών συλλεκτών βρίσκεται κάτω από τους 40 o C. Αντίστοιχα, η εντολή του κυκλοφορητή των ηλιακών συλλεκτών απενεργοποιείται όταν η θερµοκρασία του boiler χαµηλώσει κατά τόσους βαθµούς, όσους έχουν οριστεί στην παράµετρο 08:18 σε σχέση µε την µέγιστη επιθυµητή θερµοκρασία του boiler. Για την ενεργοποίηση της λειτουργίας διακοπών, πραγµατοποιήστε τις παρακάτω λειτουργίες: 1. Εισέλθετε στο µενού επιλογών της συσκευής πατώντας το πλήκτρο. 2. Πατήστε το πλήκτρο 2 φορές διαδοχικά, µέχρι να εµφανιστεί η οθόνη του σχήµατος Εισέλθετε στο υποµενού 08:xx πατώντας µια φορά το πλήκτρο. 4. Μετακινηθείτε στο υποµενού 08:xx πατώντας το πλήκτρο 15 φορές διαδοχικά, µέχρι να εµφανιστεί στην οθόνη η παράµετρος 08: Πατήστε το πλήκτρο µία φορά, ώστε να µπορέσετε να τροποποιήσετε την τιµή της παραµέτρου 08: Μεταβάλετε την τιµή που αναβοσβήνει στην οθόνη, από ---- προς την επιθυµητή, χρησιµοποιώντας το πλήκτρο. Για την βέλτιστη αποθέρµανση του boiler κατά τις ώρες µειωµένης ηλιοφάνειας προτείνεται ο ορισµός της παραµέτρου στην τιµή 50.0Κ. 7. Πατήστε το πλήκτρο µια φορά, ώστε να αποθηκευτεί η επιλεχθείσα τιµή. 8. Τέλος, πατήστε 2 φορές το πλήκτρο ώστε να µεταβείτε στην αρχική οθόνη της συσκευής. ΠΡΟΣΟΧΗ: Κατά την επιστροφή σας από απουσία, θα πρέπει να απενεργοποιήσετε την λειτουργία διακοπών, ακολουθώντας τα παραπάνω βήµατα, µε τροποποίηση της παραµέτρου 08:18 από την επιθυµητή επιλεχθείσα τιµή (π.χ. 50.0Κ) προς την τιµή Σε διαφορετική περίπτωση, η αποθέρµανση του boiler προς τους ηλιακούς συλλέκτες θα συνεχιστεί, µε αποτέλεσµα την µειωµένη απόδοση του ηλιακού σας συστήµατος και την απώλεια ενέργειας Περιγραφή συµπληρωµατικών παραµέτρων µενού Υποµενού πληροφοριών Στο υποµενού πληροφοριών δίδεται η δυνατότητα ανάγνωσης δεδοµένων που συλλέγει η συσκευή. Για να εισέλθετε στο υποµενού πληροφοριών, πατήστε διαδοχικά δύο φορές το πλήκτρο. Κατόπιν, περιηγηθείτε στο υποµενού πληροφοριών χρησιµοποιώντας τα πλήκτρα ή. Οι πληροφορίες οι οποίες εµφανίζονται περιγράφονται στον παρακάτω πίνακα 1. Πίνακας 1: Υποµενού πληροφοριών 01:xx ΠΑΡΑΜΕΤΡΟΣ ΠΕΡΙΓΡΑΦΗ ΠΛΗΡΟΦΟΡΙΑΣ ΠΑΡΑΜΕΤΡΟΥ 08:03 ΚΑΤΑΣΤΑΣΗ ΕΞΟ ΟΥ 1 (0=OFF, 1=ON) 08:04 ΤΙΜΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΑΙΣΘΗΤΗΡΙΟΥ ΗΛΙΑΚΩΝ ΣΥΛΛΕΚΤΩΝ F3 08:05 ΤΙΜΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΑΙΣΘΗΤΗΡΙΟΥ BOILER F1 08:07 ΣΥΝΟΛΙΚΕΣ ΩΡΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΚΥΚΛΟΦΟΡΗΤΗ 1 08:08 ΜΕΤΡΗΤΗΣ ΣΥΝΟΛΙΚΩΝ ΕΚΚΙΝΗΣΕΩΝ ΤΟΥ ΚΥΚΛΟΦΟΡΗΤΗ 1 Πατώντας διαδοχικά 2 φορές το πλήκτρο επανέρχεστε στην αρχική οθόνη Υποµενού προγραµµατισµού παραµέτρων Τ1 Στο υποµενού προγραµµατισµού παραµέτρων Τ1 δίδεται η δυνατότητα ανάγνωσης ή/ και τροποποίησης των εργοστασιακών τιµών ρύθµισης της συσκευής, που αφορούν τις λειτουργίες των εντολών. Για να εισέλθετε στο υποµενού προγραµµατισµού παραµέτρων Τ1, πατήστε µια φορά το πλήκτρο. Κατόπιν, πατήστε διαδοχικά 2 φορές το πλήκτρο και στη συνέχεια, εισέλθετε στο υποµενού πατώντας το πλήκτρο. Περιηγηθείτε στο υποµενού χρησιµοποιώντας τα πλήκτρα ή. Για να τροποποιήσετε οποιαδήποτε τιµή, πατήστε µια φορά το πλήκτρο. Μόλις αρχίσει να αναβοσβήνει η επιθυµητή τιµή, χρησιµοποιήστε τα πλήκτρα ή για τροποποίηση. Η αποθήκευση της επιθυµητής τιµής επιτυγχάνεται µε το πάτηµα του πλήκτρου. Οι πληροφορίες οι οποίες εµφανίζονται περιγράφονται στον παρακάτω πίνακα 2.

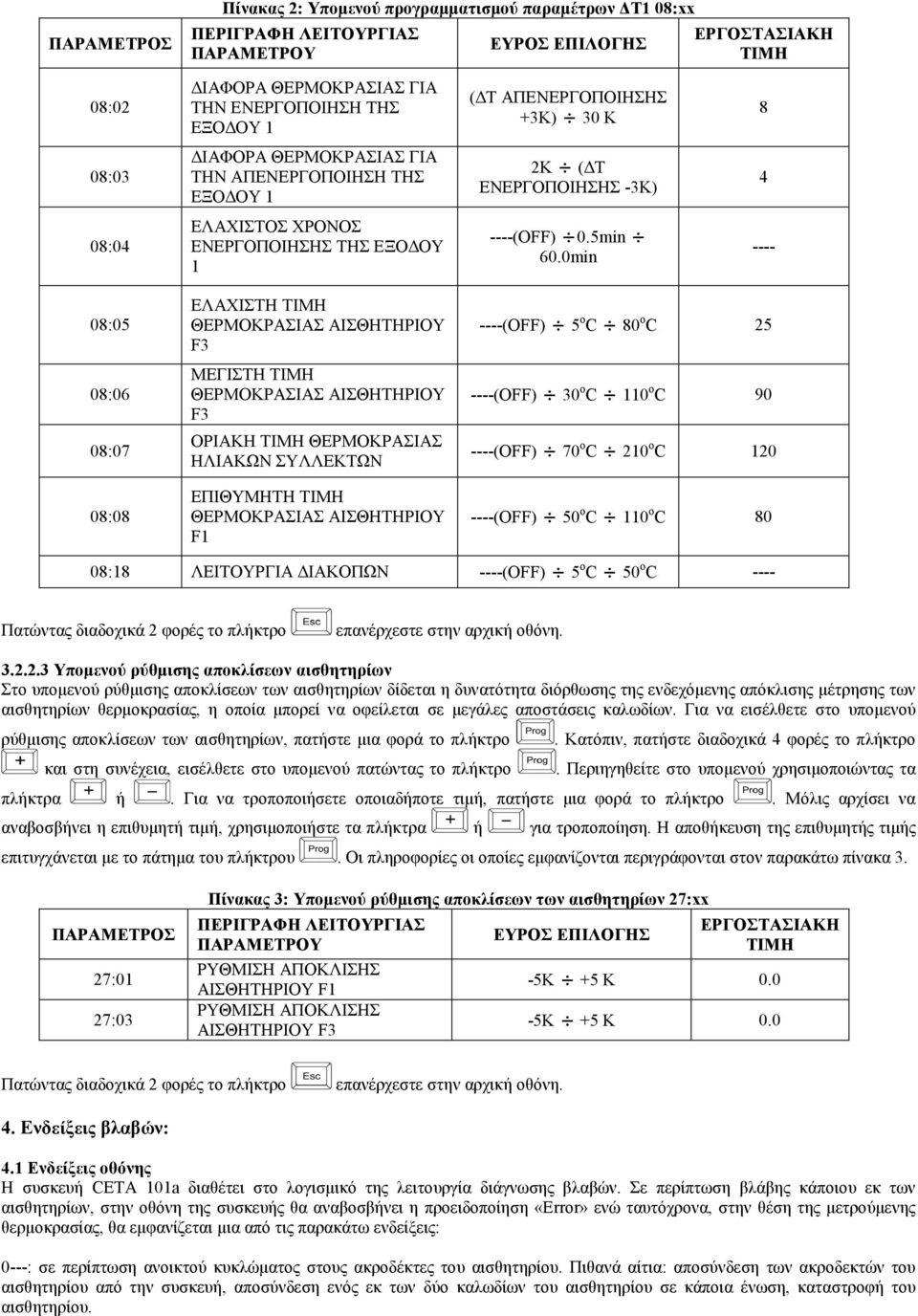

5 ΠΑΡΑΜΕΤΡΟΣ Πίνακας 2: Υποµενού προγραµµατισµού παραµέτρων Τ1 08:xx ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ ΠΑΡΑΜΕΤΡΟΥ ΕΥΡΟΣ ΕΠΙΛΟΓΗΣ ΕΡΓΟΣΤΑΣΙΑΚΗ ΤΙΜΗ 08:02 ΙΑΦΟΡΑ ΘΕΡΜΟΚΡΑΣΙΑΣ ΓΙΑ ΤΗΝ ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΕΞΟ ΟΥ 1 ( Τ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ +3Κ) 30 K 8 08:03 ΙΑΦΟΡΑ ΘΕΡΜΟΚΡΑΣΙΑΣ ΓΙΑ ΤΗΝ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΕΞΟ ΟΥ 1 2Κ ( Τ ΕΝΕΡΓΟΠΟΙΗΣΗΣ -3Κ) 4 08:04 ΕΛΑΧΙΣΤΟΣ ΧΡΟΝΟΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΤΗΣ ΕΞΟ ΟΥ (OFF) 0.5min 60.0min :05 08:06 08:07 08:08 ΕΛΑΧΙΣΤΗ ΤΙΜΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΑΙΣΘΗΤΗΡΙΟΥ F3 ΜΕΓΙΣΤΗ ΤΙΜΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΑΙΣΘΗΤΗΡΙΟΥ F3 ΟΡΙΑΚΗ ΤΙΜΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΗΛΙΑΚΩΝ ΣΥΛΛΕΚΤΩΝ ΕΠΙΘΥΜΗΤΗ ΤΙΜΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΑΙΣΘΗΤΗΡΙΟΥ F1 ----(OFF) 5 o C 80 o C (OFF) 30 o C 110 o C (OFF) 70 o C 210 o C (OFF) 50 o C 110 o C 80 08:18 ΛΕΙΤΟΥΡΓΙΑ ΙΑΚΟΠΩΝ ----(OFF) 5 o C 50 o C ---- Πατώντας διαδοχικά 2 φορές το πλήκτρο επανέρχεστε στην αρχική οθόνη Υποµενού ρύθµισης αποκλίσεων αισθητηρίων Στο υποµενού ρύθµισης αποκλίσεων των αισθητηρίων δίδεται η δυνατότητα διόρθωσης της ενδεχόµενης απόκλισης µέτρησης των αισθητηρίων θερµοκρασίας, η οποία µπορεί να οφείλεται σε µεγάλες αποστάσεις καλωδίων. Για να εισέλθετε στο υποµενού ρύθµισης αποκλίσεων των αισθητηρίων, πατήστε µια φορά το πλήκτρο και στη συνέχεια, εισέλθετε στο υποµενού πατώντας το πλήκτρο. Κατόπιν, πατήστε διαδοχικά 4 φορές το πλήκτρο. Περιηγηθείτε στο υποµενού χρησιµοποιώντας τα πλήκτρα ή. Για να τροποποιήσετε οποιαδήποτε τιµή, πατήστε µια φορά το πλήκτρο. Μόλις αρχίσει να αναβοσβήνει η επιθυµητή τιµή, χρησιµοποιήστε τα πλήκτρα ή για τροποποίηση. Η αποθήκευση της επιθυµητής τιµής επιτυγχάνεται µε το πάτηµα του πλήκτρου. Οι πληροφορίες οι οποίες εµφανίζονται περιγράφονται στον παρακάτω πίνακα 3. ΠΑΡΑΜΕΤΡΟΣ 27:01 27:03 Πίνακας 3: Υποµενού ρύθµισης αποκλίσεων των αισθητηρίων 27:xx ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ ΠΑΡΑΜΕΤΡΟΥ ΡΥΘΜΙΣΗ ΑΠΟΚΛΙΣΗΣ ΑΙΣΘΗΤΗΡΙΟΥ F1 ΡΥΘΜΙΣΗ ΑΠΟΚΛΙΣΗΣ ΑΙΣΘΗΤΗΡΙΟΥ F3 ΕΥΡΟΣ ΕΠΙΛΟΓΗΣ ΕΡΓΟΣΤΑΣΙΑΚΗ ΤΙΜΗ -5Κ +5 K 0.0-5Κ +5 K 0.0 Πατώντας διαδοχικά 2 φορές το πλήκτρο επανέρχεστε στην αρχική οθόνη. 4. Ενδείξεις βλαβών: 4.1 Ενδείξεις οθόνης Η συσκευή CETA 101a διαθέτει στο λογισµικό της λειτουργία διάγνωσης βλαβών. Σε περίπτωση βλάβης κάποιου εκ των αισθητηρίων, στην οθόνη της συσκευής θα αναβοσβήνει η προειδοποίηση «Error» ενώ ταυτόχρονα, στην θέση της µετρούµενης θερµοκρασίας, θα εµφανίζεται µια από τις παρακάτω ενδείξεις: 0---: σε περίπτωση ανοικτού κυκλώµατος στους ακροδέκτες του αισθητηρίου. Πιθανά αίτια: αποσύνδεση των ακροδεκτών του αισθητηρίου από την συσκευή, αποσύνδεση ενός εκ των δύο καλωδίων του αισθητηρίου σε κάποια ένωση, καταστροφή του αισθητηρίου.

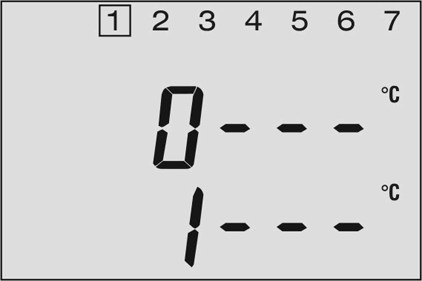

6 1---: σε περίπτωση βραχυκυκλώµατος στους ακροδέκτες του αισθητηρίου. Πιθανά αίτια: βραχυκύκλωµα των ακροδεκτών του αισθητηρίου στο σηµείο σύνδεσής τους στην συσκευή, βραχυκύκλωµα των δυο καλωδίων του αισθητηρίου σε κάποια ένωση, καταστροφή του αισθητηρίου. Στο παρακάτω σχήµα 7, παρουσιάζεται ένα παράδειγµα βλάβης αισθητηρίων. Στην περίπτωση αυτή αναγνωρίζεται ανοικτό κύκλωµα στο αισθητήριο των ηλιακών συλλεκτών και βραχυκύκλωµα στο αισθητήριο του boiler. Σχήµα 7: Παράδειγµα βλάβης ΑΠΟΚΛΕΙΣΤΙΚΟΣ ΑΝΤΙΠΡΟΣΩΠΟΣ ΕΛΛΑ ΟΣ Energy Under Control Πίνδου 15 & Μουδανιών Ν. Φιλαδέλφεια Τ.Κ Αττική ΤΗΛ: FAX: ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΑΣΗ ΤΡΟΦΟ ΟΣΙΑΣ 230V +6%/-10% ΣΥΧΝΟΤΗΤΑ ΤΡΟΦΟ ΟΣΙΑΣ ΚΑΤΑΝΑΛΩΣΗ ΙΣΧΥΟΣ 50 60Hz max. 2,1VA ΑΣΦΑΛΕΙΑ ΤΗΞΕΩΣ 6,3Α ΙΣΧΥΣ ΕΞΟ ΟΥ ΤΟΥ ΡΕΛΕ ΘΕΡΜΟΚΡΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ 2 (2) Α o C ΒΑΘΜΟΣ ΠΡΟΣΤΑΣΙΑΣ IP 30 ΚΛΑΣΗ ΠΡΟΣΤΑΣΙΑΣ ΚΑΤΑ EN ΣΥΜΜΟΡΦΩΣΗ ΚΑΤΆ ΠΡΟΤΥΠΟ ΙΑΣΤΑΣΕΙΣ ΥΛΙΚΟ ΚΕΛΥΦΟΥΣ ΒΑΡΟΣ II 89/336/ΕWG 145,5x161x48mm (YxΠxB) ABS Vo 420gr ΙΑΤΟΜΗ ΚΑΛΩ ΙΩΣΕΩΝ ΤΡΟΦΟ ΟΣΙΑΣ ΚΑΙ ΕΝΤΟΛΩΝ 1,5mm 2 ΙΑΤΟΜΗ ΚΑΛΩ ΙΩΣΕΩΝ ΑΙΣΘΗΤΗΡΙΩΝ 1,0mm 2 Εγγύηση Η συσκευή πληροί όλους τους κανονισµούς και τις προδιαγραφές. Προσφέρεται µε 2 χρόνια εγγύηση από την ηµεροµηνία αγοράς της. Κατά το διάστηµα αυτό η EBV Elektronikbau GmbH καλύπτει οποιοδήποτε ελάττωµα της συσκευής το οποίο προκύπτει από ελαττωµατικό εξάρτηµα ή κατασκευαστικό λάθος, ατέλεια ή δυσλειτουργία. Η EBV Elektronikbau GmbH διατηρεί το δικαίωµα της απόφασης να επισκευάσει ή να αντικαταστήσει πλήρως την συσκευή. Η παρούσα εγγύηση δεν καλύπτει φυσιολογική φθορά της συσκευής από την χρήση της, βλάβες οι οποίες προήλθαν από κακή χρήση ή εγκατάσταση και βλάβες οι οποίες δεν έχουν καµία λειτουργική επίπτωση στην συσκευή. Η παρούσα εγγύηση παύει να ισχύει εφόσον γίνει οποιαδήποτε επισκευή από µη εξουσιοδοτηµένα πρόσωπα ή/ και µε µη γνήσια ανταλλακτικά. Για οποιαδήποτε συντήρηση ή επισκευή κατά τη διάρκεια της εγγυήσεως, παραδώστε ή στείλτε την συσκευή µαζί µε την απόδειξη αγοράς της στην αντιπροσωπία.
