1 Θερµιδοµετρητές διαιρούµενοι Υπολογιστική µονάδα WR classic S Οδηγίες εγκατάστασης - λειτουργίας ENERGY SERVICES ENERGY CONTRACTING IT SERVICES Dach Equipment Μον. Ε.Π.Ε Καραολή & ηµητρίου Π.Φάληρο Αθήνα Τηλ Fax:

2 Οι οδηγίες συναρµολόγησης αναφέρονται σε ειδικευµένους τεχνίτες. Γι αυτό δεν θα γίνει αναφορά σε θεµελιώδεις αρχές εγκατάστασης. Υπολογιστική Μονάδα WR classic s Μπουτόν Αγωγός προσαγωγής Υπολογιστική Μονάδα Παράδειγµα µιας ολοκληρωµένης εγκατάστασης. Αγωγός επιστροφής Θερµοστοιχείο Θερµοστοιχείο Βάνα Φίλτρο κυκλώµατος Μετρητής Παροχής Βάνα 2

3 . Εφαρµογές υπολογιστικής µονάδας WR classic s Στα παρακάτω παραδείγµατα ο µετρητής παροχής, τα αισθητήρια θερµοκρασίας και η υπολογιστική µονάδα είναι εγκατεστηµένα κατά τέτοιο τρόπο, ώστε να καταγράφεται η ενέργεια µε τον καλύτερο τρόπο Τηλεθέρµανση / Λέβητας Ο θερµιδοµετρητής καταγράφει την θερµική ενέργεια, που παράγεται από το λέβητα Ψύξη Εδώ ο θερµιδοµετρητής καταγράφει την ενέργεια που καταναλώνεται για τη χρήση κλιµατισµού Συνδιασµός Θέρµανσης / Ψύξης Σ αυτή την εγκατάσταση ο θερµιδοµετρητής καταγράφει το σύνολο της ενέργειας που καταναλώνεται τόσο για τη θέρµανση όσο και για τον κλιµατισµό 3

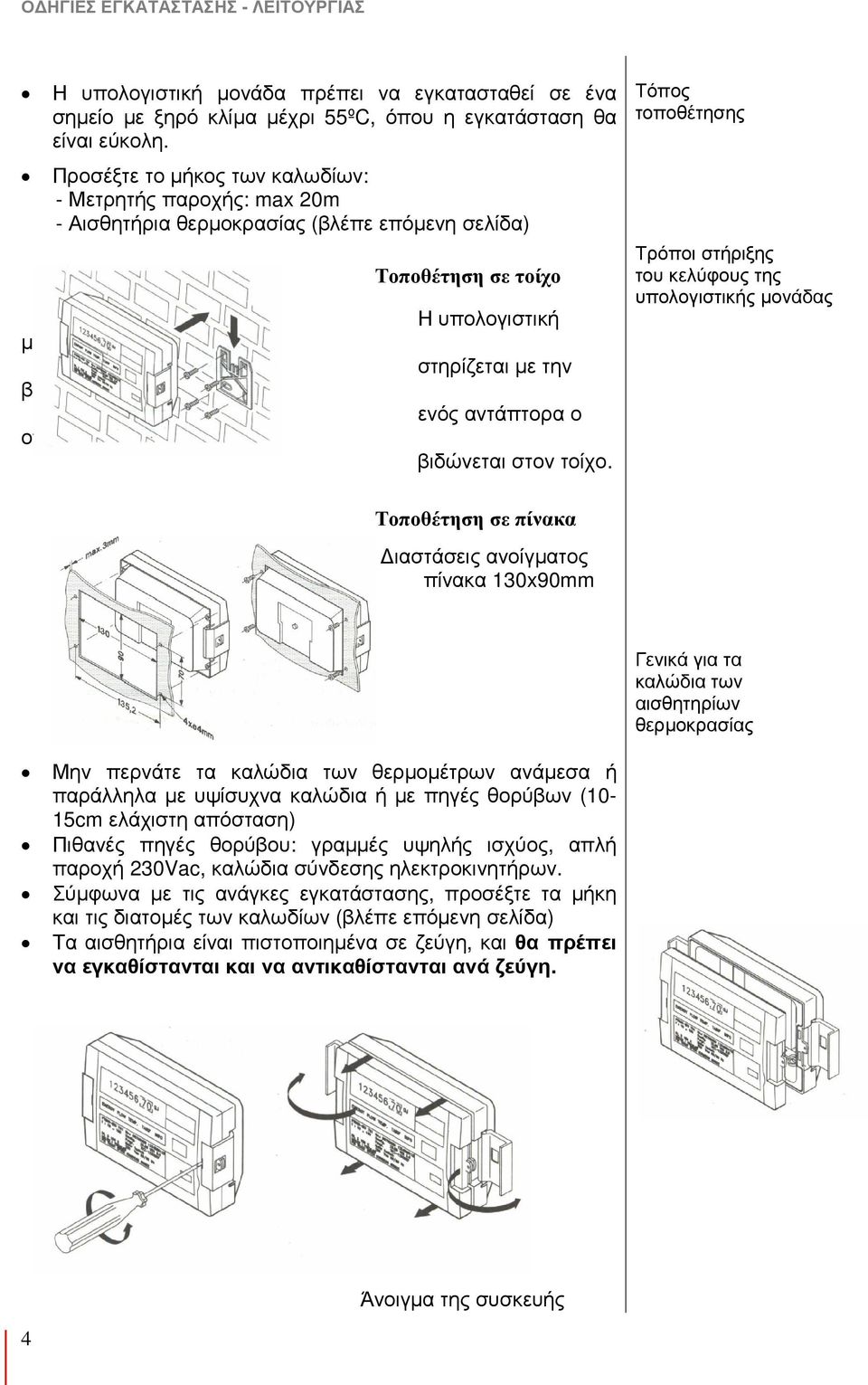

4 Η υπολογιστική µονάδα πρέπει να εγκατασταθεί σε ένα σηµείο µε ξηρό κλίµα µέχρι 55ºC, όπου η εγκατάσταση θα είναι εύκολη. Προσέξτε το µήκος των καλωδίων: - Μετρητής παροχής: max 20m - Αισθητήρια θερµοκρασίας (βλέπε επόµενη σελίδα) µονάδα βοήθεια οποίος Τοποθέτηση σε τοίχο Η υπολογιστική στηρίζεται µε την ενός αντάπτορα ο βιδώνεται στον τοίχο. Τόπος τοποθέτησης Τρόποι στήριξης του κελύφους της υπολογιστικής µονάδας Τοποθέτηση σε πίνακα ιαστάσεις ανοίγµατος πίνακα 130x90mm Γενικά για τα καλώδια των αισθητηρίων θερµοκρασίας Μην περνάτε τα καλώδια των θερµοµέτρων ανάµεσα ή παράλληλα µε υψίσυχνα καλώδια ή µε πηγές θορύβων (10-15cm ελάχιστη απόσταση) Πιθανές πηγές θορύβου: γραµµές υψηλής ισχύος, απλή παροχή 230Vac, καλώδια σύνδεσης ηλεκτροκινητήρων. Σύµφωνα µε τις ανάγκες εγκατάστασης, προσέξτε τα µήκη και τις διατοµές των καλωδίων (βλέπε επόµενη σελίδα) Τα αισθητήρια είναι πιστοποιηµένα σε ζεύγη, και θα πρέπει να εγκαθίστανται και να αντικαθίστανται ανά ζεύγη. 4 Άνοιγµα της συσκευής

5 Σύνδεση των καλωδίων των θερµοστοιχείων στη τεχνική σύνδεσης 2-αγωγών Μέγιστο µήκος καλωδίου στη τεχνική 2-αγωγών (στα θερµοστοιχεία) ιάµετρος αγωγού Μέγιστο µήκος Τα καλώδια των 0,22mm² 2,5 m θερµοστοιχείων 0,50mm² 5,0 m προσαγωγής και 0,75mm² 7,5 m επιστροφής πρέπει 1,50mm² 15,0 m να έχουν το ίδιο µήκος. Συνδέστε την άκρη1 του θερµοστοιχείου προσαγωγής στην κλέµα5, και την άκρη2 του θερµοστοιχείου προσαγωγής στην κλέµα6 Συνδέστε την άκρη1 του θερµοστοιχείου επιστροφής στην κλέµα7, και την άκρη2 του θερµοστοιχείου επιστροφής στην κλέµα8 Στην υπολογιστική µονάδα οι κλέµες1-5 και 6-2 όπως και οι κλέµες3-7 και 8-4 είναι γεφυρωµένες Σύνδεση των καλωδίων των θερµοστοιχείων στη τεχνική σύνδεσης 4-αγωγών Μέγιστο µήκος καλωδίου στη τεχνική 4-αγωγών (στα θερµοστοιχεία) ιάµετρος αγωγού Μέγιστο µήκος 0,2mm² 40 m Στην υπολογιστική µονάδα οι κλέµες1-5 και 6-2 όπως και οι κλέµες3-7 και 8-4 είναι γεφυρωµένες. Αφαιρέστε τις γέφυρες Συνδέστε την άκρη1 του θερµοστοιχείου προσαγωγής στην κλέµα1 και 5 και την άκρη2 του θερµοστοιχείου προσαγωγής στην κλέµα6 και 2. Συνδέστε την άκρη1 του θερµοστοιχείου επιστροφής στην κλέµα7 και 3, και την άκρη2 του θερµοστοιχείου επιστροφής στην κλέµα 8 και 4. Αισθητήριο Προσαγωγή ς Αισθητήριο Επιστροφής Περάστε τα καλώδια µέσα στην συσκευή 5

6 Το καλώδιο παλµών από την έξοδο του µαγνητικού διακόπτη (Reed switch) του µηχανικού µετρητή παροχής συνδέεται στις κλέµες10(η πολικότητα είναι τυχαία). (για καλώδιο παλµών 3 αγωγών χρησιµοποιείστε τις κλέµες9, 10 και 11) Σύνδεση του παλµικού παροχόµετρου Για να συνδέσετε ηλεκτρονικό παλµικό παροχόµετρο προσοχή στην πολικότητα. Έξοδος παλµών είναι η κλέµα11. Περάστε τα καλώδια µέσα στη συσκευή Σύνδεση της µπαταρίας Σχέδιο 1 Σχέδιο 2 Παρακαλώ πιέστε την µπαταρία στο πάνω µέρος της υπολογιστικής µονάδας όπως στο σχέδιο 1. Συνδέστε την φύσα στην επαφή όπως στο σχέδιο 2 Αποµακρύνεται στην µπαταρία. Η κάρτα σύνδεσης δικτύου θα τοποθετηθεί στο κάτω µέρος Τοποθετήστε την φύσα της κάρτας δικτύου στην κύρια πλακέτα της βάσεως της υπολογιστικής µονάδας (όπως στο σχήµα στην επόµενη σελίδα) Προσέξτε στην τοποθέτηση της πλακέτας την εύκολη εγκατάσταση του επάνω µέρους της υπολογιστικής µονάδας. Σύνδεση της κάρτας δικτύου 230Vac 6

7 Η τάση τροφοδοσίας 230Vac της κάρτας δικτύου συνδέεται στην κλέµα 27 και 28. Κάρτα δικτύου Φις σύνδεσης Κλέµα,27 και 28 Κατόπιν τοποθετήστε το επάνω µέρος της υπολογιστικής µονάδας Στοιχεία κάρτας δικτύου: 230Vac ± 10%, 50-60Hz, 3,7VA, καλώδιο διαµέτρου Ø5-10mm. Η εγκατάσταση να γίνει από ηλεκτρολόγο ή από κατάλληλα ειδικευµένο άτοµο. Σύνδεση διαφόρων καρτών επικοινωνίας Κάρτα M-Bus Η υπολογιστική µονάδα WR classic S µπορεί κάθε φορά να εξοπλίζεται µε την κατάλληλη κάρτα επικοινωνίας. Με τις κάρτες αυτές έχουµε δυνατότητα µεταφοράς των ενδείξεων σε υπολογιστή ή και για άλλες τεχνικές. Για τις κάρτες αυτές πρέπει να γίνει εξ αρχής ειδική παραγγελία. εν περιλαµβάνονται στην απλή έκδοση της υπολογιστικής µονάδας. Με την κάρτα M-Bus µέσω της κλεµοσειράς µπορούµε να µεταφέρουµε τα δεδοµένα της υπολογιστικής µονάδας σε µεγαλύτερη απόσταση. Το M-Bus συνδέεται στις κλέµες24 και 25. 7

8 Με την κάρτα παλµών µέσω της κλεµοσειράς µπορούµε να λάβουµε από την υπολογιστική δύο εξόδους για ενέργεια και συνολικό όγκο. Αυτές οι τιµές δύναται να χρησιµοποιηθούν από εξωτερικές ενδεικτικές συσκευές ή να χρησιµοποιηθούν για περαιτέρω επεξεργασία. Κάρτα Impulse Παράδειγµα: - Ένδειξη σε MWh µε 3 δεκαδικά => Μέγεθος παλµού = 1kWh/παλµό. - Ένδειξη σε MWh µε 2 δεκαδικά => Μέγεθος παλµού = 10kWh/παλµό. Κλέµα16 και 17 παλµός ενέργειας (CE) Κλέµα18 και 19 παλµός όγκου νερού (CV) εν υπάρχει η δυνατότητα ρύθµισης των παλµών, και αυτοί οι παλµοί πρέπει να χρησιµοποιηθούν για περαιτέρω επεξεργασία. Οι κλέµες 17 και 19 είναι γειώσεις. CE/CV Pulse width Frequency Pt ms 5 Hz Pt ms 10 Hz 8

9 Χρήση και Ανάγνωση Η υπολογιστική µονάδα classic s αλλάζει ενδείξεις µε το µπουτόν στο εµπρόσθιο µέρος της. Η βασικής της ένδειξη είναι η συνολική καταναλισκόµενη ενέργεια. Η ένδειξη αλλάζει και προγραµµατίζεται σύµφωνα µε τις ανάγκες του χρήστη. Σειριακός Αριθµός Μέγιστη ενέργεια/- παροχή Στιγµιαία Ενέργεια εν λειτουργεί Πρόβληµα αισθητηρίων Άλλα προβλήµατα Κύριο Μενού Ένδειξη παλµού Υπό Μενού Ενέργεια Παροχή Θερµοκρασία Πληροφορίες Μηδενισµός ενδείξεων 1. Πιέστε στιγµιαία το µπουτόν: Η ένδειξη αλλάζει στο επόµενο µενού και στην επόµενη θέση. 2. Πιέστε το µπουτόν για χρόνο ( 2s) : Οι ενδείξεις αλλάζουν στο υπό µενού για να αναγνώσουν δευτερεύοντες παράµετροι. Ακολουθήστε τις ενδείξεις του επόµενου σχεδίου. 3. Με επανάληψη στιγµιαίων πιέσεων του µπουτόν αλλάζονται οι ενδείξεις στο υπό µενού. Εάν το µπουτόν δεν πατηθεί για χρόνο µεγαλύτερο από 1min, επιστρέφει στο κύριο µενού. 9

10 Στο κάτω µέρος της οθόνης υπάρχει το σύµβολο το οποίο δείχνει την ετοιµότητα της συσκευής. Αυτό αναβοσβήνει όταν η υπολογιστική µονάδα βρίσκεται σε λειτουργία., 1. Ελέγχετε συστηµατικά την ένδειξη αυτή στην υπολογιστική µονάδα, ότι αναβοσβήνει κανονικά. 2. Ελέγξτε ότι δεν υπάρχει ένδειξη λάθους και ότι στην οθόνη δεν εµφανίζονται τα σύµβολα 3. Μέσω στιγµιαίων πιέσεων του µπουτόν µπορείτε να ελέγξετε όλες τις κύριες λειτουργίες όπως για παράδειγµα: µέτρηση ενέργειας, όγκος νερού, θερµοκρασία προσαγωγής επιστροφής. 4. Με επανάληψη στιγµιαίων πιέσεων στο µπουτόν πηγαίνουµε στην ένδειξη INFO και ελέγχουµε αν έχουµε όλες τις ενδείξεις στην οθόνη. Η υπολογιστική µονάδα classic s είναι έτοιµη για λειτουργία. Έλεγχος Λειτουργίας Ενδείξεις οθόνης υπολογιστικής µονάδας 10

11 Κύριο µενού Συνολική Ενέργεια Υπό µενού Όγκος Θερµοκρασία Προσαγωγής- Κωδικός λάθους Ηµεροµηνία έναρξης αποθήκευσης Παροχή ιαφορά Θερµοκρασίας Ισχύς Ώρες λειτουργίας Μέγιστη ισχύς στον τρέχοντα µήνα Serial Number Μέγιστη ισχύς στον προηγούµενο µήνα Έλεγχος οθόνης Μέγιστη ισχύς στον πρόπροηγούµενο µήνα 11

12 Ενδείξεις οθόνης µε επιπλέον εξοπλισµό και λειτουργίες Συνολική Ενέργεια Όγκος Θερµοκρασία Προσαγωγής- Επιστροφής Κωδικός λάθους Συνολική Ενέργεια Ψύξης Register 1 (Προαιρετικό) Παροχή ιαφορά Θερµοκρασίας Ώρα Συνολική Ενέργεια Θέρµανσης Register 2 (Προαιρετικό) Σύνολο παλµών όγκου (Προαιρετικό) Ώρες λειτουργίας Ηµεροµηνία έναρξης αποθήκευσης Serial Number Ισχύς Κόστος1 (Προαιρετικό) Μέγιστη ισχύς στον τρέχοντα µήνα Κόστος2 (Προαιρετικό) Έλεγχος οθόνης Μέγιστη ισχύς στον προηγούµενο µήνα Μέγιστη ισχύς στον πρόπροηγούµενο µήνα Σύνολο παλµών ενέργειας (Προαιρετικό) 12

13 Η υπολογιστική µονάδα WR classic s µπορεί να προγραµµατιστεί ως ακολούθως: Παράδειγµα προγραµµατισµού της ηµεροµηνίας έναρξης Παραδείγµατα: - Για περίοδο µέτρησης δώστε ηµεροµηνία: Για περίοδο µέτρησης δώστε ηµεροµηνία: Για περίοδο µέτρησης δώστε ηµεροµηνία: Όταν υπάρχει το σύµβολο παρακάτω κωδικούς λάθους: στην οθόνη, τότε ελέγξτε τους Κωδικός λάθους / Πληροφορίες προβληµάτων F1 F2 Πρόβληµα στο αισθητήριο προσαγωγής ή η θερµοκρασία υπερβαίνει την περιοχή θερµοκρασιών (π.χ180ºc) Πρόβληµα στο αισθητήριο επιστροφής ή η θερµοκρασία υπερβαίνει την περιοχή θερµοκρασιών (π.χ-50ºc) Η ένδειξη του συµβόλου παρακάτω λάθη: στην οθόνη σηµαίνει, ότι υπάρχουν τα F3 F4 Εσωτερικό πρόβληµα. Αλλαγή υπολογιστικής µονάδας. Υπάρχει διαφορά θερµοκρασίας αλλά για 48ώρες δεν υπάρχει παροχή. Μηδενισµός ενδείξεων λάθους Όταν στην οθόνη πάνω από την ενέργεια παρουσιάζεται στο σύµβολο σηµαίνει ότι στις ενδείξεις INFO έχει αποθηκευτή σφάλµα. Υπάρχει η πιθανότητα περισσότερων ενδείξεων λάθους την ίδια στιγµή στην οθόνη: π.χ F12-και τα δύο αισθητήρια χαλασµένα. 1. Αφαιρέστε το επάνω µέρος της υπολογιστικής µονάδας και περιµένετε µέχρι να σβήσουν οι ενδείξεις (περίπου 30s) 2. Κρατήστε πατηµένο το µπουτόν λειτουργίας και τοποθετήστε ξανά το εµπρόσθιο µέρος της υπολογιστικής µονάδας. Τώρα βλέπεται την ένδειξη ακόλουθες ενδείξεις: Πιέστε µια φορά σύντοµα (Reset) και στην οθόνη έχετε τις Παρουσιάζονται διάφορες δυνατότητες Reset Πιέστε διαρκώς: µηδενισµός όλων των λαθών 13
