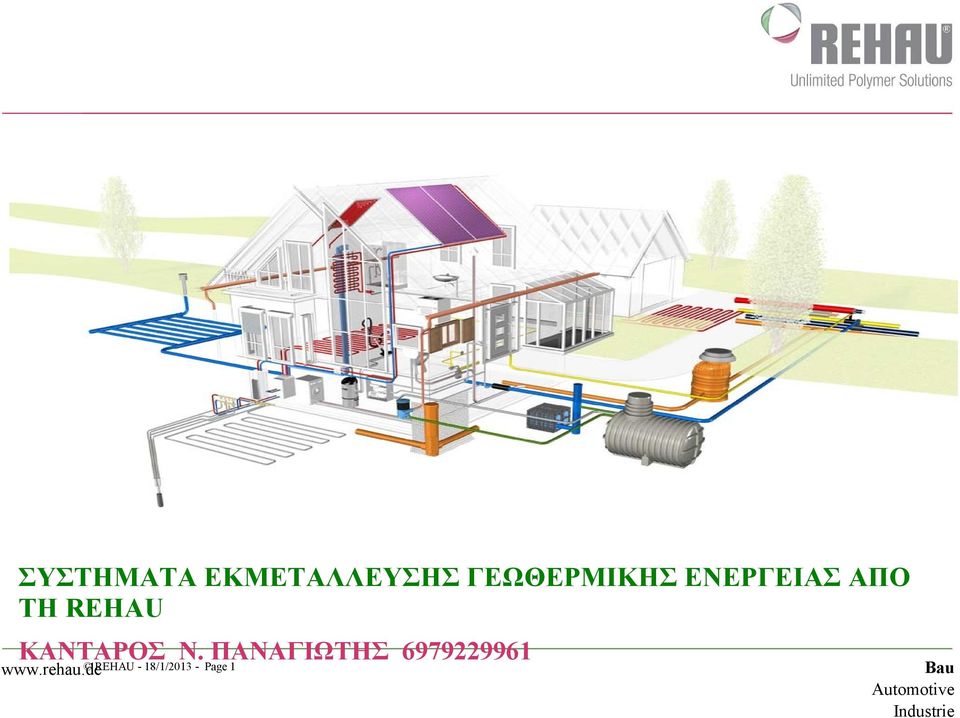

1 ΣΥΣΤΗΜΑΤΑ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΓΕΩΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΠΟ ΤΗ REHAU ΚΑΝΤΑΡΟΣ Ν.Page ΠΑΝΑΓΙΩΤΗΣ REHAU - 18/1/ Bau Automotive Industrie

2 ΓΕΝΙ ΤΙ ΕΙΝΑΙ Η ΓΕΩΘΕΡΜΙΑ ΚΑ ΚΑΙ ΠΟΙΑ ΤΑ ΣΥΣΤΗΜΑΤΑ ΤΗΣ REHAU Γεωθερμία είναι ένας ενεργειακός πόρος. Με τον όρο γεωθερμική ενέργεια θα περιγράφαμε τη ενεργεία εκείνη που προέρχεται από το εσωτερικό της γης υπό μορφή θερμότητας, όπου η εκμετάλλευση αυτής με τη χρήση μιας γεωθερμικής αντλίας θερμότητας επιτυγχάνουμε τη μεταφορά θερμότητας από και προς το έδαφος για παραγωγή ψύξης, θέρμανσης και ζεστού νερού χρήσης. Επιτυγχάνουμε λοιπόν τον Γεωθερμικό Κλιματισμό. 1. Συστήματα REHAU ΓΙΑ ΓΕΩΕΝΑΛΛΑΚΤΗ ΚΛΕΙΣΤΟΥ ΚΥΚΛΩΜΑΤΟΣ (Raugeo) 2. Συστήματα REHAU ΓΙΑ ΓΕΩΕΝΑΛΛΑΚΤΗ ΑΝΑΝΕΩΣΗΣ ΑΕΡΑ (Awadukt Thermo) 3. Συστήματα REHAU ΓΙΑ ΔΙΚΤΥΑ ΤΗΛΕΘΕΡΜΑΝΣΗΣ (Rauvitherm) REHAU - 18/1/ Page 2

γεωθερμικής αντλίας θερμότητας επιτυγχάνουμε τη μεταφορά θερμότητας από και προς το έδαφος για παραγωγή ψύξης, θέρμανσης και ζεστού νερού χρήσης.

3 1. ΣΥΣΤΗΜΑ ΚΛΕΙΣΤΟΥ ΓΕΩΘΕΡΜΙΚΟΥ ΕΝΑΛΛΑΚΤΗ ΑΠΟ ΤΗ REHAU REHAU - 18/1/ Page 3 Bau Automotive Industrie

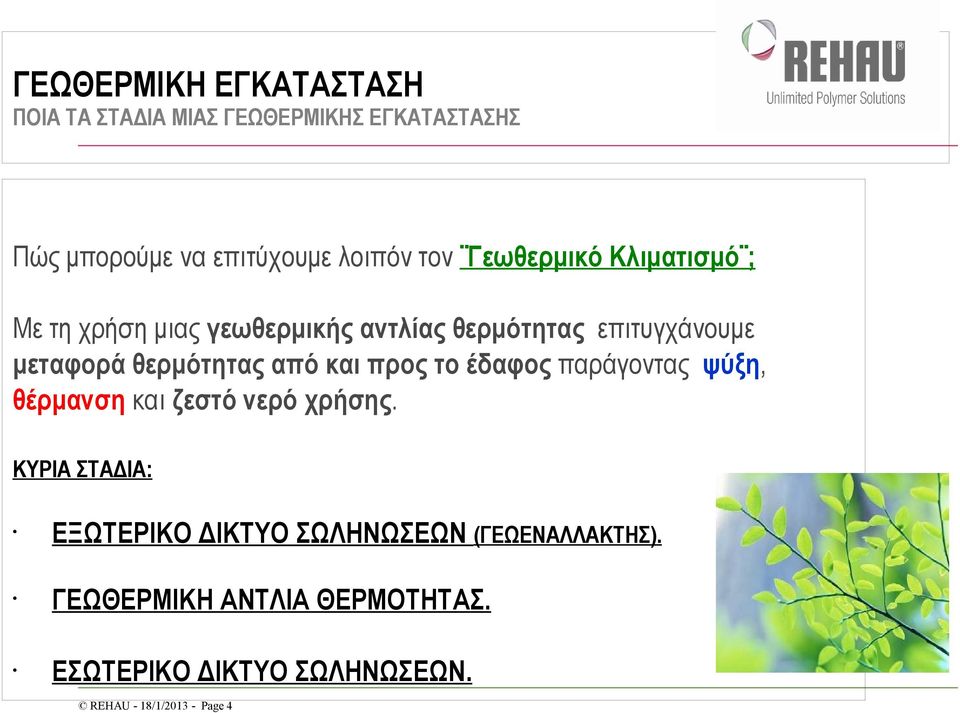

4 ΓΕΩΘΕΡΜΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΠΟΙΑ ΤΑ ΣΤΑΔΙΑ ΜΙΑΣ ΓΕΩΘΕΡΜΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Πώς μπορούμε να επιτύχουμε λοιπόν τον Γεωθερμικό Κλιματισμό Με τη χρήση μιας γεωθερμικής αντλίας θερμότητας επιτυγχάνουμε μεταφορά θερμότητας από και προς το έδαφος παράγοντας ψύξη, θέρμανση και ζεστό νερό χρήσης. ΚΥΡΙΑ ΣΤΑΔΙΑ: ΕΞΩΤΕΡΙΚΟ ΔΙΚΤΥΟ ΣΩΛΗΝΩΣΕΩΝ (ΓΕΩΕΝΑΛΛΑΚΤΗΣ). ΓΕΩΘΕΡΜΙΚΗ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ. ΕΣΩΤΕΡΙΚΟ ΔΙΚΤΥΟ ΣΩΛΗΝΩΣΕΩΝ. REHAU - 18/1/ Page 4

από και προς το έδαφος παράγοντας ψύξη, θέρμανση και ζεστό νερό χρήσης.

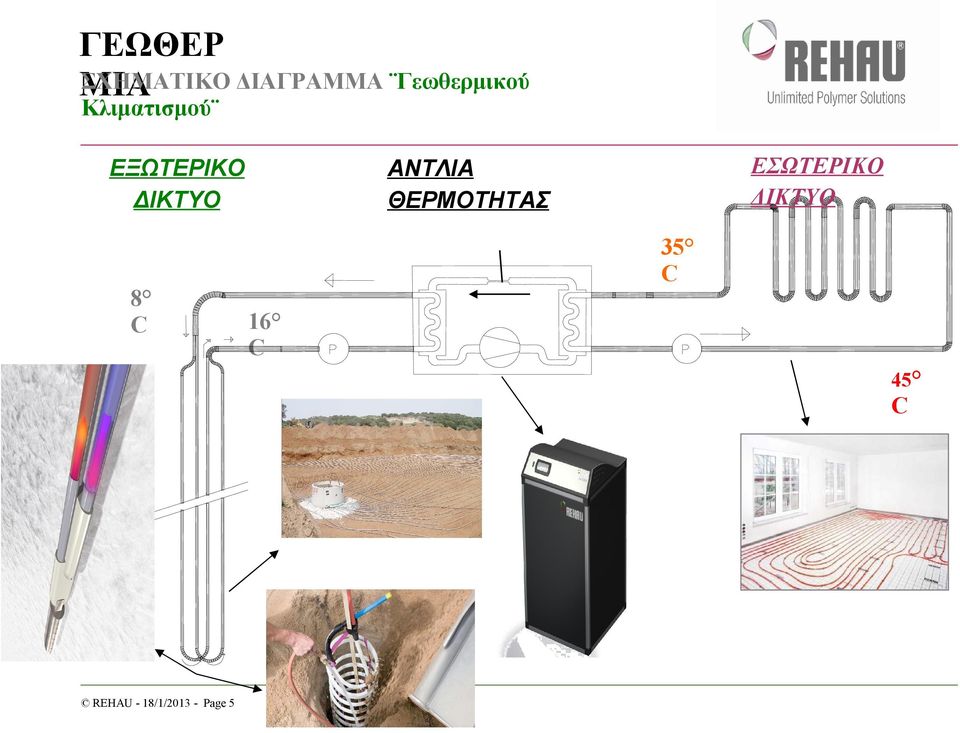

5 ΓΕΩΘΕΡ ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ Γεωθερμικού ΜΙΑ Κλιματισμού ΕΞΩΤΕΡΙΚΟ ΔΙΚΤΥΟ 8 C ΕΣΩΤΕΡΙΚΟ ΔΙΚΤΥΟ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ 35 C 16 C 45 C REHAU - 18/1/ Page 5

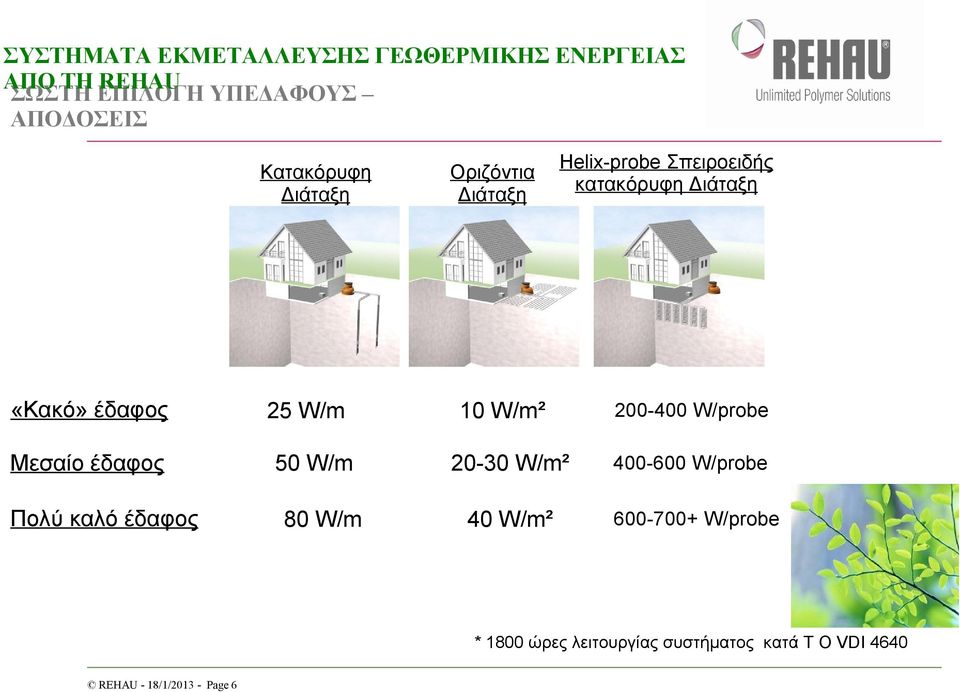

6 ΣΥΣΤΗΜΑΤΑ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΓΕΩΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΠΟ ΤΗ REHAU ΣΩΣΤΗ ΕΠΙΛΟΓΗ ΥΠΕΔΑΦΟΥΣ ΑΠΟΔΟΣΕΙΣ Κατακόρυφη Διάταξη «Κακό» έδαφος Μεσαίο έδαφος Πολύ καλό έδαφος 25 W/m 50 W/m 80 W/m Οριζόντια Διάταξη Helix-probe Σπειροειδής κατακόρυφη Διάταξη 10 W/m² W/m² 40 W/m² W/probe W/probe W/probe * 1800 ώρες λειτουργίας συστήματος κατά Τ Ο VDI 4640 REHAU - 18/1/ Page 6

Διάταξη Helix-probe Σπειροειδής κατακόρυφη Διάταξη 10 W/m² 20-30 W/m² 40 W/m² 200-400 W/probe

7 H ΕΠΙΛΟΓΗ ΤΟΥ ΣΩΣΤΟΥ ΑΝΤΟΧΕΣ PE-XA VS. ΥΛΙΚΟΥ PE100 ΜΗΧΑΝΙΚΗ ΑΝΤΟΧΗ ΥΛΙΚΩΝ SDR 11(25x2,3 ή 32x2,9) ( SF=1,25) PE Xa PE100-RC 20 C 100 Jahre / 15 bar 20 C 100 Jahre / 15,7 bar 30 C 100 Jahre / 13,3 bar 30 C 50 Jahre / 13,5 bar 40 C 100 Jahre / 11,8 bar 40 C 50 Jahre / 11,6 bar 50 C 100 Jahre / 10,5 bar 50 C 15 Jahre / 10,4 bar 60 C 50 Jahre / 9,5 bar 60 C 5 Jahre / 7,7 bar 70 C 50 Jahre / 8,5 bar 70 C 2 Jahre / 6,2 bar 80 C 25 Jahre / 7,6 bar 80 C - 90 C 15 Jahre / 6,9 bar 90 C - REHAU - 18/1/ Page 7

15,7 bar 30 C 100 Jahre / 13,3 bar 30 C 50 Jahre / 13,5 bar 40 C 100 Jahre / 11,8 bar 40 C 50 Jahre / 11,6 bar 50 C 100 Jahre /

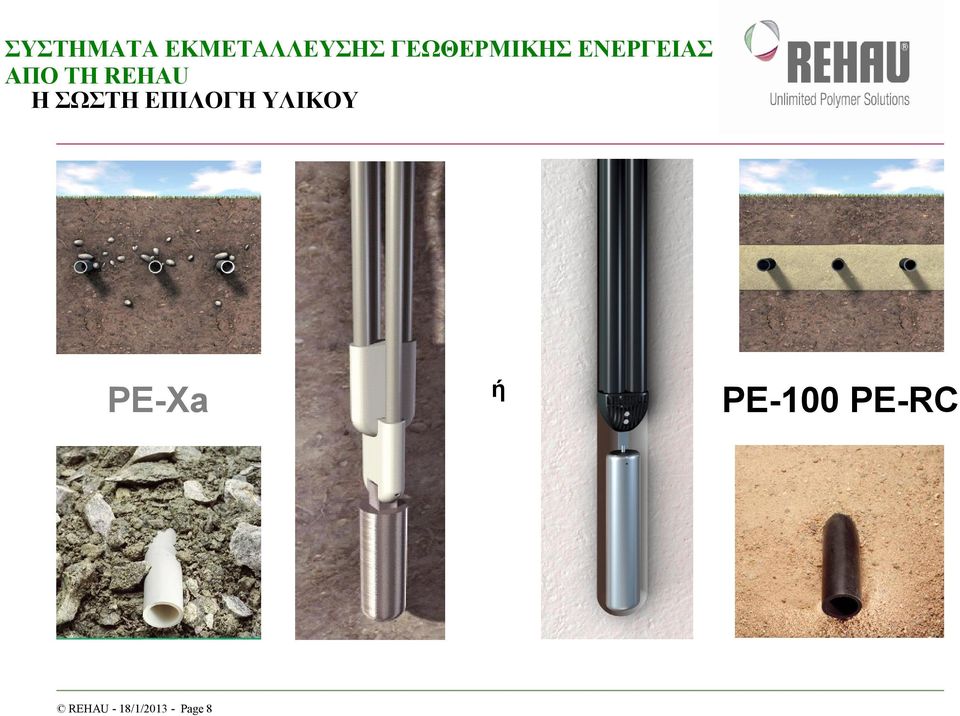

8 ΣΥΣΤΗΜΑΤΑ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΓΕΩΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΠΟ ΤΗ REHAU Η ΣΩΣΤΗ ΕΠΙΛΟΓΗ ΥΛΙΚΟΥ PE-Xa REHAU - 18/1/ Page 8 ή PE-100 ΡΕ-RC

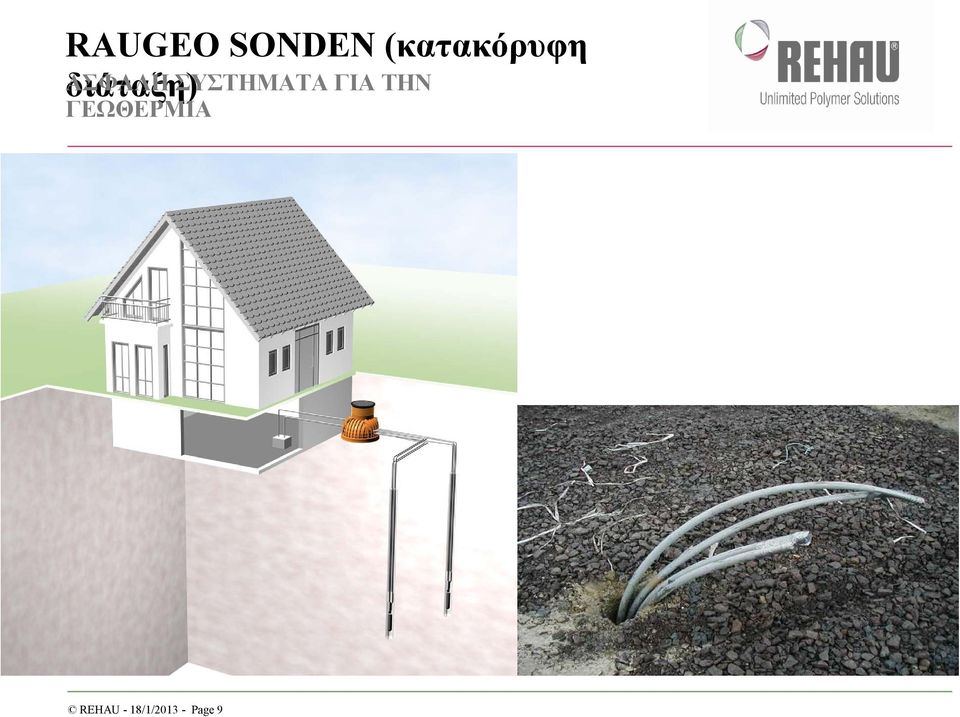

9 RAUGEO SONDEN (κατακόρυφη ΑΣΦΑΛΗ ΣΥΣΤΗΜΑΤΑ ΓΙΑ ΤΗΝ διάταξη) ΓΕΩΘΕΡΜΙΑ REHAU - 18/1/ Page 9

10 RAUGEO SONDEN (κατακόρυφη RAUGEO SONDE PE διάταξη) 100 PE 100 DUO PERC DUO: Ελεγχόμενη κατασκευή κατά (SKZ HR 3.26) Εργοστασιακή συγκόλληση των σωλήνων. Μικρή διάμετρος της κεφαλής 32 Χ 2,9 Διάμετρος 84mm. 40 Χ 3,7 Διάμετρος 104mm - V-κεφαλή. REHAU - 18/1/ Page 10

26) - - - Εργοστασιακή συγκόλληση των σωλήνων.

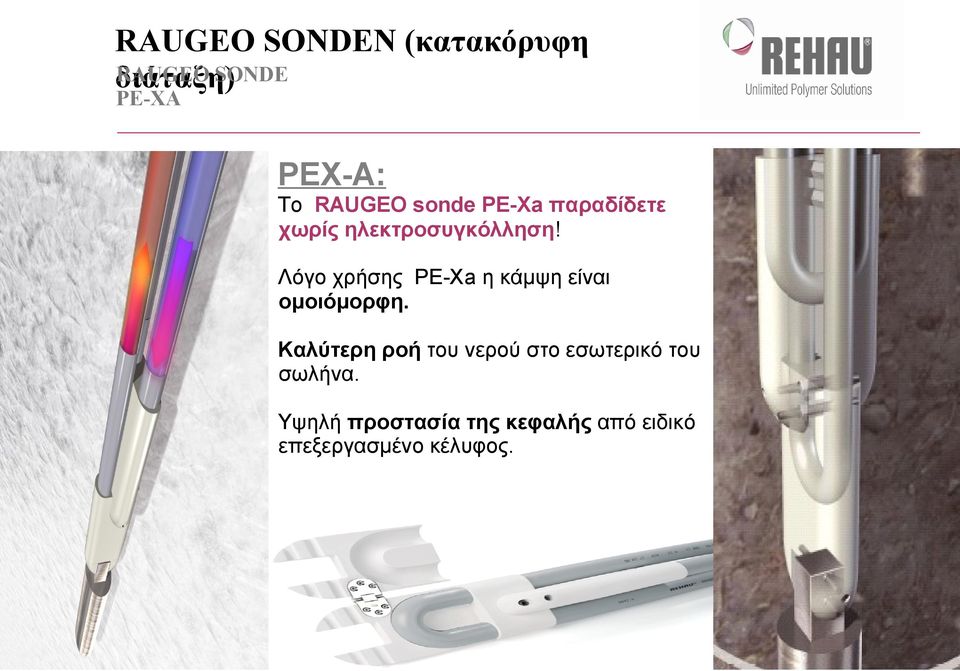

11 RAUGEO SONDEN (κατακόρυφη RAUGEO SONDE διάταξη) PE-XA ΡΕΧ-Α: Το RAUGEO sonde PE-Xa παραδίδετε χωρίς ηλεκτροσυγκόλληση! Λόγο χρήσης PE-Xa η κάμψη είναι ομοιόμορφη. Καλύτερη ροή του νερού στο εσωτερικό του σωλήνα. Υψηλή προστασία της κεφαλής από ειδικό επεξεργασμένο κέλυφος. REHAU - 18/1/ Page 11

Λόγο χρήσης PE-Xa η κάμψη είναι ομοιόμορφη.

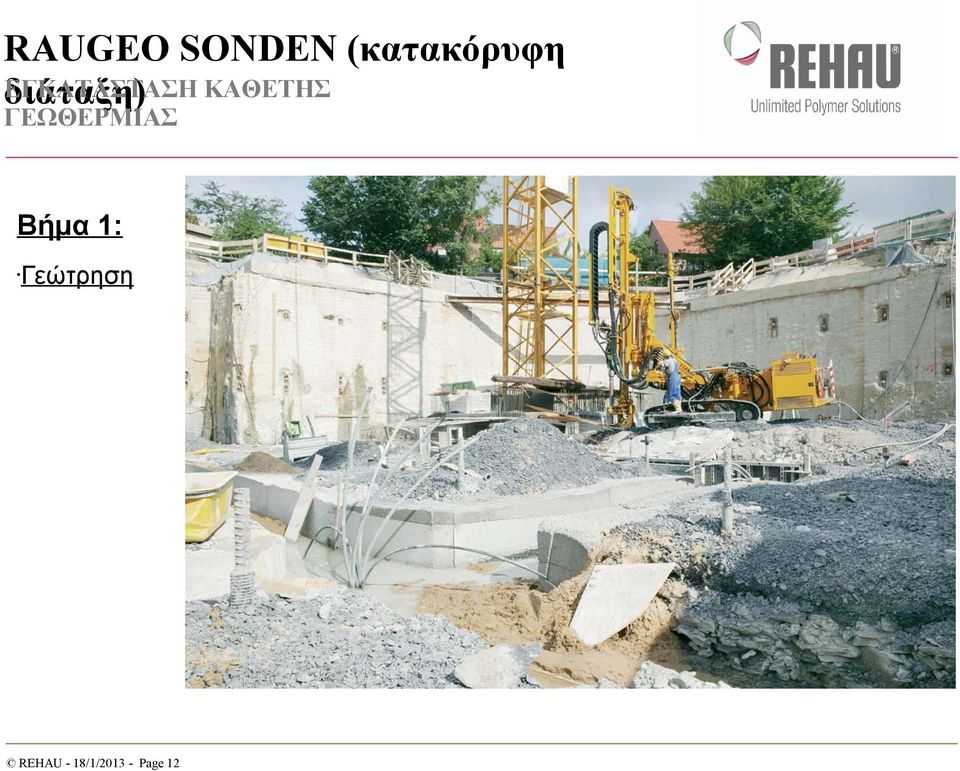

12 RAUGEO SONDEN (κατακόρυφη ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΘΕΤΗΣ διάταξη) ΓΕΩΘΕΡΜΙΑΣ Βήμα 1: Γεώτρηση REHAU - 18/1/ Page 12

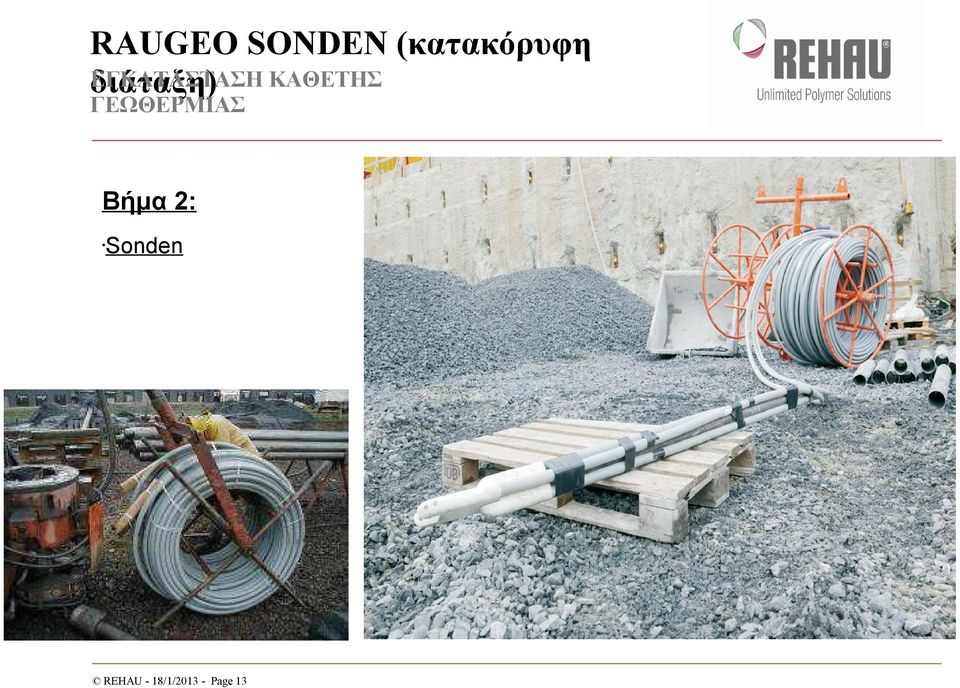

13 RAUGEO SONDEN (κατακόρυφη ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΘΕΤΗΣ διάταξη) ΓΕΩΘΕΡΜΙΑΣ Βήμα 2: Sonden REHAU - 18/1/ Page 13

14 RAUGEO SONDEN (κατακόρυφη ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΘΕΤΗΣ διάταξη) ΓΕΩΘΕΡΜΙΑΣ Βήμα 3: Τοποθέτηση βαριδίου στην κεφαλή του γεωεναλλάκτη. REHAU - 18/1/ Page 14

15 RAUGEO SONDEN (κατακόρυφη ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΘΕΤΗΣ διάταξη) ΓΕΩΘΕΡΜΙΑΣ Βήμα 4: Εγκατάσταση γεωεναλλακτη και σωλήνα γεμίσματος εντός της γεώτρησης. REHAU - 18/1/ Page 15

16 RAUGEO SONDEN (κατακόρυφη ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΘΕΤΗΣ διάταξη) ΓΕΩΘΕΡΜΙΑΣ Βήμα 5: Τοποθέτηση του αποστατών. REHAU - 18/1/ Page 16

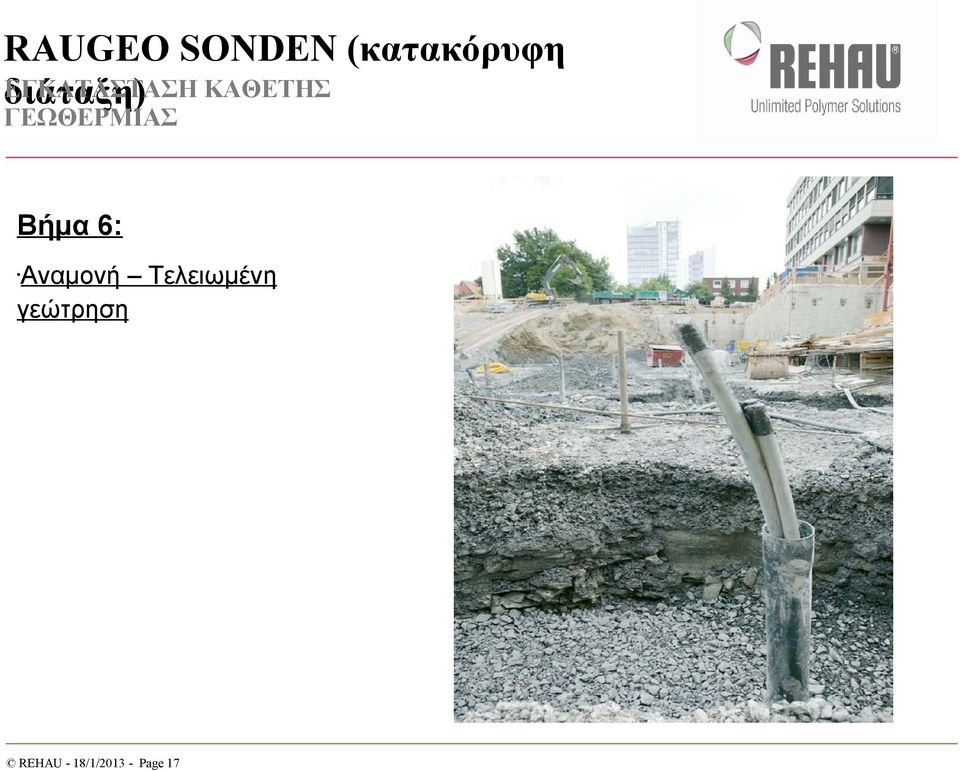

17 RAUGEO SONDEN (κατακόρυφη ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΘΕΤΗΣ διάταξη) ΓΕΩΘΕΡΜΙΑΣ Βήμα 6: Αναμονή Τελειωμένη γεώτρηση REHAU - 18/1/ Page 17

18 RAUGEO (οριζόντια ΣΙΓΟΥΡΙΑ ΣΤΗΝ διάταξη) ΤΟΠΟΘΕΤΗΣΗ REHAU - 18/1/ Page 18

19 RAUGEO (οριζόντια RAUGEO διάταξη) COLLECT PE RC100 από την REHAU PE 100 Normen DIN EN ISO 8074/ 8075 Για εδάφη χωρίς πέτρες Επιχωμάτωση με άμμο για την προστασία των σωλήνων RAUGEO collect PE-Xa για όλες τις χρήσειςt: - Μεγάλη διάρκεια λειτουργίας και αντοχή σε ακραίες συνθήκες - Δεν χρειάζεται ΕΠΙΧΩΜΑΤΩΣΗ - Τοποθέτηση και σε χαμηλές θερμοκρασίες 15 C - Τοποθέτηση σε περιορισμένο χώρο λόγο της υψηλής κάμψης του σωλήνα. - Έκδοση RAUGEO collect PE-Xa plus: Φράγμα οξυγόνου REHAU - 18/1/ Page 19

και αντοχή σε ακραίες συνθήκες - Δεν χρειάζεται ΕΠΙΧΩΜΑΤΩΣΗ - Τοποθέτηση και σε χαμηλές θερμοκρασίες 15 C - Τοποθέτηση σε

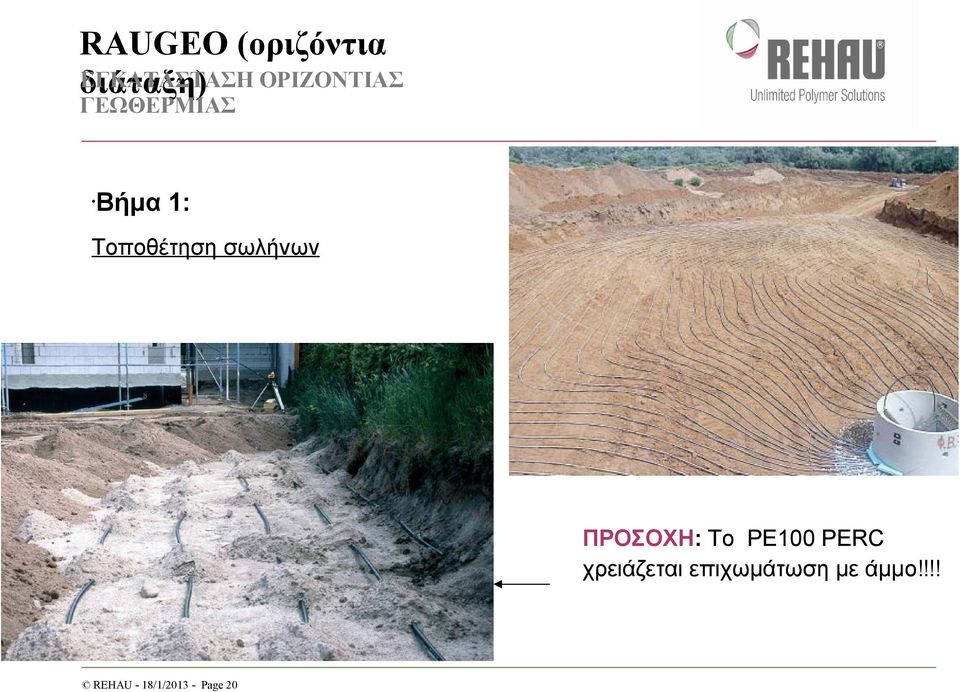

20 RAUGEO (οριζόντια ΕΓΚΑΤΑΣΤΑΣΗ ΟΡΙΖΟΝΤΙΑΣ διάταξη) ΓΕΩΘΕΡΜΙΑΣ Βήμα 1: Τοποθέτηση σωλήνων ΠΡΟΣΟΧΗ: Το PE100 PΕRC χρειάζεται επιχωμάτωση με άμμο!!!! REHAU - 18/1/ Page 20

21 RAUGE ΕΓΚΑΤΑΣΤΑΣΗ ΟΡΙΖΟΝΤΙΑΣ O ΓΕΩΘΕΡΜΙΑΣ Βήμα 2: ΡΕΧ-Α: Επιχωμάτωση με το ίδιο χώμα. REHAU - 18/1/ Page 21

22 ΕΛΙΚΟΕΙΔΗΣ ΕΝΑΛΛΑΚΤΕΣ HELIX SONDEN REHAU - 18/1/ Page 22

23 ΕΛΙΚΟΕΙΔΗΣ ΕΝΑΛΛΑΚΤΕΣ HELIX SONDEN Ελάχιστη διάμετρος 450 mm Βάθος Γεωτρησης - Οπης. 5m, Εγκατάσταση με ελικοειδές στέλεχος γεωτρυπάνου Οδηγίες Εγκατάστασης: Βάθος: min. 1,5m (ασφαλές από παγετό)max. 5 m Απόσταση αξόνων: 5 m Απόσταση από θεμέλια: min.: 1m Ισχύς απόληψης/ εναλλάκτη: W REHAU - 18/1/ Page 23

24 RAUGEO Helix-Sonde EINBA PE-Xa U Προετοιμασία - Επιμήκυνση στα 3μέτρα - Στερέωση με ένα καδρόνι. REHAU - 18/1/ Page 24

25 RAUGEO Helix-Sonde ΕΓΚΑΤΑΣΤ PE-Xa ΑΣΗ REHAU - 18/1/ Page 25

26 ΕΛΙΚΟΕΙΔΗΣ ΕΝΑΛΛΑΚΤΕΣ HELIX SONDEN REHAU - 18/1/ Page 26

27 RAUGEO Helix-Sonde ΕΓΚΑΤΑΣΤ PE-Xa ΑΣΗ Γέμισμα γεώτρησης. - - Προσεκτικό γέμισμα, προς αποφυγή κενών μεταξύ σωλήνα και τοιχωμάτων. Λόγο υλικού PE-Xa επιχωμάτωσης με τα ήδη υπάρχοντα χώματα κατά περίπτωση ανάμιξη με ψιλή άμμο. REHAU - 18/1/ Page 27

28 RAUGEO Παρελκόμενα Υλικά και Εξαρτήματα SONDEN Εγκατάστασης. RAUGEO αποστάτης RAUGEO Σωλήνας Γεμίσματος 25 Χ 2,3 RAUGEO βαρίδιο (12,5 25 kg) RAUGEO Αιθυλενο γλυκόλη RAUGEO Έτοιμο Μείγμα Γεώτρησης REHAU - 18/1/ Page 28 RAUGEO Συλλέκτης Adaptor set για ΡΕΧ Α RAUGEO Συλλέκτης POM σε φρεάτιο ΡΡ

29 ΞΕΝΟΔΟΧΕΙΟ Costa Navarino Οριζόντια Γεωθερμία (Πύλος) Χλμ Raugeo Pe-Xa 25*2, Συλλέκτες Raugeo 11/2 --Ενδοδαπέδια με Ηχομονωτική πλάκα κόμβων PST Περιοχή Ρωμανού, (Δήμων Γαργαλιάνων και Νέστορος), συνολικής έκτασης στρ. περίπου: 1 Ξενοδοχείο πολυτελείας συνολικής δυναμικότητας 320 δωματίων, δηλαδή 769 κλινών κατά ΕΟΤ. (Ξενοδοχείο Ι). 1 Ξενοδοχείο πολυτελείας συνολικής δυναμικότητας 445 δωματίων, δηλαδή 1114 κλινών κατά ΕΟΤ. (Ξενοδοχείο ΙΙ). 1 Συνεδριακό Κέντρο 1200 θέσεων 1 Κέντρο Θαλασσοθεραπείας 1 Αθλητικό Κέντρο 1 γκολφ 18 οπών Έργα υποδομής REHAU - 18/1/ Page 29

30 ΞΕΝΟΔΟΧΕΙΟ Costa Navarino (Πύλος) ΓΕΩΘΕΡΜΙΑ ΟΡΙΖΟΝΤΙΑ REHAU - 18/1/ Page 30

31 ΣΥΣΤΗΜΑΤΑ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΓΕΩΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΠΟ ΤΗ REHAU ΞΕΝΟΔΟΧΕΙΟ Costa Navarino (Πύλος) REHAU - 18/1/ Page 31

32 ΣΥΣΤΗΜΑΤΑ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΓΕΩΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΠΟ ΤΗ REHAU ΑΠΟΠΑΓΩΣΗ ΠΕΖΟΔΡΟΜΩΝ ΡΑΜΠΕΣ ΑΠΟΠΑΓΩΣΗ ΓΕΦΥΡΑΣ ELBE LUBECK ΜΕ ΧΡΗΣΗ ΓΕΩΘΕΡΜΙΑΣ Αποπάγωση στην δρόμου γεφύρας και πεζοδρομιων με χρησηγεωθερμίκης ενεργειας 6.300M RAUGEO collect PE-Xa 25x 2.3 RAUGEO sonde PE 100. REHAU - 18/1/ Page 32

33 ΣΥΣΤΗΜΑΤΑ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΓΕΩΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΠΟ ΤΗ REHAU ΑΠΟΠΑΓΩΣΗ ΠΕΖΟΔΡΟΜΩΝ ΡΑΜΠΕΣ Σταθμός τρένου Bad Lauterberg Αποπάγωση στην ράμπα αποβίβασης με χρήση Γεωθερμικής ενέργειας. RAUGEO collect PE-Xa και 9 τεμ RAUGEO sonde PE 100RC. Χωρίς Α.Θ. μόνο με κυκλοφορητή. REHAU - 18/1/ Page 33

34 ΣΥΣΤΗΜΑΤΑ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΓΕΩΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΠΟ ΤΗ REHAU Μονοκατοικία στο Μαρκόπουλο Ωρωπού 250τ.μ. REHAU - 18/1/ Page 34

35 2. Συστήμα ΓΕΩΕΝΑΛΛΑΚΤΗ ΑΝΑΝΕΩΣΗΣ ΑΕΡΑ (Awadukt Thermo) AWADUKT THERMO ANTIMICROBIAL REHAU - 18/1/ Page 35 Bau Automotive Industrie

36 AWADUKT THERMO Σχηματικό Διάγραμμα ΚΑΛΟΚΑΙΡΙ: Ο εξωτερικός νωπός αέρας φιλτράρεται ψύχεται από την σταθερή ήδη υπάρχουσα θερμοκρασία του υπεδάφους(12-16) με αποτέλεσμά την είσοδό του στον χώρο με χαμηλότερη θερμοκρασία. Επιτυγχάνεται κάλυψή μέρους ή και ολόκληρου του όγκου ενεργειακών αναγκών προς ψύξη. ΧΕΙΜΩΝΑΣ: Ο εξωτερικός νωπός αέρας φιλτράρεται, θερμαίνεται, από την σταθερή ήδη υπάρχουσα θερμοκρασία του υπεδάφους(12-16) με αποτέλεσμά την είσοδό του στον χώρο με υψηλότερη θερμοκρασία. Επιτυγχάνεται κάλυψή μέρους ή και ολόκληρου του όγκου ενεργειακών αναγκών προς θέρμανση. REHAU - 18/1/ Page 36

37 AWADUKT THERMO Σχηματικό Διάγραμμα Είσοδος Φρέσκου Αέρα. AWADUKT Thermo Δίκτυο σωληνώσεων REHAU - 18/1/ Page 37 Εκκένωση συμπυκνωμάτων Είσοδος εντός κτηρίου.

38 DELIVERY DETAILS AWADUKT THERMO FOR DOMESTIC USES REHAU - 18/1/ Page 38

39 ΑΝΤΙΜΙΚΡΟΒΙΑΚΗ ΠΡΟΣΤΑΣΙΑ ΠΑΓΚΟΣΜΙΑ ΚΑΙΝΟΤΟΜΙΑ REHAU Αντιμικροβιακη προστασία AWADUKT THERMO-sticker Γκάμα Υλικών. REHAU - 18/1/ Page 39 Προστασία του σωλήνα με ειδικά καπάκια

40 3. RAUVITHERM ΠΡΟ ΜΟΝΩΜΕΝΟ ΔΙΚΤΥΟ ΣΩΛΗΝΩΝ ΡΕΧ Α ΑΠΟ ΤΗΝ REHAU Ο ΠΙΟ ΑΣΦΑΛΗΣ ΚΑΙ ΕΥΕΛΙΚΤΟΣ ΤΡΟΠΟΣ ΜΕΤΑΦΟΡΑΣ ΕΝΕΡΓΕΙΑΣ ΜΗΔΕΝΙΣΜΟΣ ΘΕΡΜΙΚΩΝ ΑΠΩΛΕΙΩΝ!!! REHAU - 18/1/ Page 40 Bau Automotive Industrie

41 RAUVITHERM Ο ΠΙΟ ΑΣΦΑΛΗΣ ΚΑΙ ΕΥΕΛΙΚΤΟΣ ΤΡΟΠΟΣ ΜΕΤΑΦΟΡΑΣ ΕΝΕΡΓΕΙΑΣ ΜΗΔΕΝΙΣΜΟΣ ΘΕΡΜΙΚΩΝ ΑΠΩΛΕΙΩΝ!!! RAUVITHERM Ο Σωλήνας: Δικτυωμένο πολυαιθυλένιο κατά Α (ΡEX-Α) με φράγμα οξυγόνου. SDR 11ΡN16bar. Με ειδική επικάλυψη υψηλής αντοχής σε μηχανικές καταπονήσεις. Σε αριθμούς!!: - Θερμική αγωγιμότητα: λ < W/m*k - Πυκνότητα: ρ >30-40 kg/m3 - Βαθμός Συμπίεσης: 0,073 N/mm2 - Απορρόφηση Υγρασίας <1% vol (DIN 53428) - Αντοχή σε μόνιμη θερμοκρασιακή καταπόνηση : -40C +95C Η Σύνδεση: Πρεσσαριστή ορειχάλκινη σύνδεση (Shiebehulze) ή Ηλεκτρομουφες, Ειδικά Κελύφη Υπόγειας Εγκατάστασης. Η Εφαρμογές : Υπόγεια Δίκτυα μεταφοράς Ζ.Ν.Χ. Υπόγεια Δίκτυα Τηλεθέρμανσης. Θερμαινόμενες Πισίνες, Εφαρμογές Βιομάζας, Εφαρμογές ψύξης. Πλεονεκτήματα: Ευελιξία, Ευκολία μεταφοράς και Εγκατάστασης, Υπόγεια Εγκατάσταση, Αντοχή σε θερμοκρασιακές και καιρικές μεταβολές (-40C - +95C) (DIN13760), Μεγάλη Χημική Αντοχή (DIN8075), Πλήρη Ασφάλεια Διαρροών. Συνεχόμενα μήκη, Η πρόταση : Μονή σωλήνα RAUVITHERM UNO 25mm,-125mm Διπλή Σωλήνα RAUVITHERM DUO 2x25 mm 2x 63mm. Συνεχόμενα μήκη: 100 μ 300 μ Με την εγγύηση : REHAU - 18/1/ Page 41

42 RAUVITHERM Ο ΠΙΟ ΑΣΦΑΛΗΣ ΚΑΙ ΕΥΕΛΙΚΤΟΣ ΤΡΟΠΟΣ ΜΕΤΑΦΟΡΑΣ ΕΝΕΡΓΕΙΑΣ ΜΗΔΕΝΙΣΜΟΣ ΘΕΡΜΙΚΩΝ ΑΠΩΛΕΙΩΝ!!! 1. Διάνοιξη Πεδίου Εγκατάστασης 2. Παράδοση Σωλήνα 3. Τοποθέτηση 4. Σύνδεση REHAU - 18/1/ Page Τελική Χρήση

43 ΕΡΓΟ ΘΕΡΜΟΠΟΛΙΣ ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ Ø Ø Ø Ø ΛΕΣΒΟΣ ΔΗΜΟΣ ΠΟΛΙΧΝΥΤΟΥ ΓΕΩΘΕΡΜΙΚΟ ΠΕΔΙΟ ΑΠΟ ΓΕΩΤΡΗΣΗ 95 ΖΕΣΤΟ ΝΕΡΟ ΔΙΑΝΟΜΗ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ ΚΑΙ ΘΕΡΜΑΝΣΗΣ 6 ΔΗΜΟΤΙΚΑ ΚΤΙΡΙΑ REHAU - 18/1/ Page 43 ΑΣΤΥΝΟΜΙΚΟ ΤΜΗΜΑ ΔΗΜΟΤΙΚΟ ΣΧΟΛΕΙΟ ΓΥΜΝΑΣΙΟ ΔΗΜΑΡΧΕΙΟ ΕΚΚΛΗΣΙΑ ΔΗΜΟΤΙΚΑ ΘΕΡΜΟΚΗΠΙΑ

44 ΣΗΜΕΙΑ ΕΦΑΡΜΟΓΗΣ ΠΙΛΟΤΙΚΟΥ ΕΡΓΟΥ ΘΕΡΜΟΠΟΛΙΣ K1 Δημοτικά Θερμοκήπια K5 K2 υ ο έρ μ τ κ Δί λεθ Τη σ αν ης Δημοτική Γεώτρηση 14Α K3 K6 REHAU - 18/1/ K4 Page 44 Bau Automotive Industrie

45 ΘΕΡΜΟΠΟΛΙΣ REHAU - 18/1/ Page 45

46 ΕΡΓΟ ΜΥΤΙΛΗΝΗ REHAU - 18/1/ Page 46

47 Σας ευχαριστώ για την προσοχής σας. Κάνταρος Παναγιώτης REHAU - 18/1/ Page 47
