Οδηγίες χρήσης KA316. Ενεργειακά τζάκια. Για το χρήστη. Διαβάστε προσεκτικά πριν από το χειρισμό (06/2010) GR

Transcript

1 Οδηγίες χρήσης Ενεργειακά τζάκια KA316 Για το χρήστη Διαβάστε προσεκτικά πριν από το χειρισμό (06/2010) GR

2 Πρόλογος Πρόλογος Αγαπητή πελάτισσα, αγαπητέ πελάτη, Η ζεστασιά είναι το στοιχείο μας εδώ και πάνω από 275 χρόνια. Από την ίδρυσή μας έως σήμερα, όλη η ενέργεια και δημιουργικότητά μας έχουν έναν και μόνο στόχο, τη δική σας άνεση. Για θέρμανση, ζεστό νερό ή εξαερισμό αγοράζοντας ένα προϊόν της Buderus απολαμβάνετε τεχνολογία θέρμανσης κορυφαίας απόδοσης σε καταξιωμένη ποιότητα Buderus, που θα σας προσφέρει για πολλά χρόνια αξιόπιστη άνεση. Τα προϊόντα μας ακολουθούν την τελευταία λέξη της τεχνολογίας και έχουν ειδικά προσαρμοστεί ώστε να είναι άριστα συμβατά μεταξύ τους. Η αποδοτικότητα και ο σεβασμός στο περιβάλλον αποτελούν σταθερή προτεραιότητά μας. Σας ευχαριστούμε που επιλέξατε ένα από τα προϊόντα μας και παράλληλα συμβάλλετε στην αποδοτική κατανάλωση ενέργειας χωρίς την παραμικρή απώλεια άνεσης. Για να διασφαλιστεί η λειτουργικότητα του προϊόντος για μεγάλο χρονικό διάστημα, παρακαλούμε διαβάστε προσεκτικά τις οδηγίες χρήσης. Αν παρόλα αυτά αντιμετωπίσετε κάποιο πρόβλημα με το προϊόν που αποκτήσατε, απευθυνθείτε στον τεχνικό σας. Θα είναι πρόθυμος να σας εξυπηρετήσει οποιαδήποτε στιγμή. Σε περίπτωση που δεν είναι διαθέσιμος, Για την περίπτωση αυτή υπάρχει το τμήμα εξυπηρέτησης πελατών μας, το οποίο είναι στη διάθεσή σας 24 ώρες το 24 ωρο! Ευχόμαστε να χαρείτε το προϊόν της Buderus που μόλις αποκτήσατε. Η ομάδα της Buderus 2 Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

3 Περιεχόμενα Περιεχόμενα 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας Eπεξήγηση συμβόλων Γενικές υποδείξεις ασφαλείας Στοιχεία για το προϊόν Συσκευασία Δήλωση συμμόρφωσης ΕΚ Προβλεπόμενη χρήση Πινακίδα τύπου Περιγραφή του προϊόντος Τεχνικά χαρακτηριστικά Προδιαγραφές καύσιμης ύλης Επιτρεπόμενη καύσιμη ύλη Σωστή ξήρανση και αποθήκευση της καύσιμης ύλης Έναρξη λειτουργίας και λειτουργία Πρώτη έναρξη λειτουργίας Έλεγχος πίεσης λειτουργίας, συμπλήρωση νερού θέρμανσης και εξαερωση του συστήματος εστίας Έλεγχος πίεσης λειτουργίας Συμπλήρωση νερού θέρμανσης και εξαέρωση συστήματος εστίας Εκκίνηση Θέρμανση στο μεταβατικό χρονικό διάστημα Ποσότητα καύσιμης ύλης και ρύθμιση του αέρα καύσης Διατήρηση θράκας (λειτουργία μερικού φορτίου) Απενεργοποίηση ενεργειακού τζακιού Πρωτόκολλο εκκίνησης Φροντίδα, καθαρισμός και συντήρηση Καθαρισμός και φροντίδα ενεργειακού τζακιού Καθαρισμός τζαμιού παραθύρου παρατήρησης Καθαρισμός επένδυσης φλογοθαλάμου Έλεγχος και συμπλήρωση νερού θέρμανσης Καθαρισμός σωλήνων εναλλάκτη θερμότητας Συντήρηση της ξυλόσομπας και της καπνοδόχου Πρωτόκολλο επιθεώρησης και συντήρησης Αποκατάσταση βλαβών Πινακίδα τύπου Προστασία του περιβάλλοντος/ ανακύκλωση Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 3

4 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 1.1 Eπεξήγηση συμβόλων Προειδοποιητικές υποδείξεις Οι λέξεις κλειδιά στην αρχή μιας προειδοποιητικής υπόδειξης επισημαίνουν το είδος και τη σοβαρότητα των συνεπειών, σε περίπτωση που δεν τηρούνται τα μέτρα για την αποφυγή του κινδύνου. ΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης υλικών ζημιών. ΠΡΟΣΟΧΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης ελαφρών ή μέτριας σοβαρότητας τραυματισμών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης σοβαρών τραυματισμών. ΚΙΝΔΥΝΟΣσημαίνει, ότι μπορεί να προκληθούν τραυματισμοί που μπορεί να αποβούν θανατηφόροι. Σημαντικές πληροφορίες Περαιτέρω σύμβολα Σύμβολο B Οι προειδοποιητικές υποδείξεις στο κείμενο επισημαίνονται και πλαισιώνονται με ένα γκρι προειδοποιητικό τρίγωνο σε γκρι φόντο. Εάν υπάρχει κίνδυνος λόγω ρεύματος στο προειδοποιητικό τρίγωνο υπάρχει σύμβολο κεραυνού αντί για θαυμαστικό. Σημαντικές πληροφορίες που δεν αφορούν κινδύνους για άτομα ή αντικείμενα επισημαίνονται με το διπλανό σύμβολο. Διαχωρίζονται με γραμμές επάνω και κάτω από το κείμενο. Ερμηνεία Ενέργεια Παραπομπή σε άλλα σημεία του εγγράφου ή σε άλλα έγγραφα Παράθεση/καταχώριση στη λίστα Παράθεση/καταχώριση στη λίστα (2η επίπεδο) Πίν Γενικές υποδείξεις ασφαλείας Οι παρούσες οδηγίες χρήσης απευθύνονται στο χρήστη. Συνιστούμε να διαβάσετε όλες τις οδηγίες χρήσης. Η παράβλεψη των υποδείξεων ασφαλείας ενδέχεται να προκαλέσει σοβαρούς τραυματισμούς - ακόμη και θάνατο - καθώς και υλικές ζημιές και καταστροφές στο περιβάλλον. B Βεβαιωθείτε, ότι η εγκατάσταση και η σύνδεση καυσαερίων, η πρώτη έναρξη λειτουργίας καθώς η συντήρηση διεξάγονται αποκλειστικά από εξειδικευμένη τεχνική εταιρεία. B Φροντίστε ο έλεγχος αποδοχής του συστήματος εστίας να γίνει από τον υπεύθυνο συντηρητή της περιοχής. B Φροντίστε ο καθαρισμός και η συντήρηση να πραγματοποιούνται τουλάχιστον μία φορά ετησίως. Ελέγξτε ολόκληρη την εγκατάσταση ως προς την απρόσκοπτη λειτουργία της. Φροντίστε για την άμεση αποκατάσταση τυχόν ελαττωμάτων. B Πριν από την έναρξη λειτουργίας του ενεργειακού τζακιού διαβάστε προσεκτικά τις υποδείξεις ασφαλείας. Κίνδυνος πυρκαγιάς από εκρηκτικά και εύφλεκτα υλικά B Μην αποθηκεύετε ή τοποθετείτε εύφλεκτα υλικά και υγρά κοντά ή πάνω στο ενεργειακό τζάκι. B Πριν την έναρξη εργασιών με εκρηκτικά ή εύφλεκτα υλικά κοντά στο ενεργειακό τζάκι, περιμένετε το ενεργειακό τζάκι να σβήσει τελείως και να κρυώσει. Κίνδυνος λόγω ελλιπούς μέριμνας για την προσωπική ασφάλεια σε περιπτώσεις έκτακτης ανάγκης π.χ. σε περίπτωση πυρκαγιάς B Μην θέσετε σε καμία περίπτωση τη ζωή σας σε κίνδυνο. Πάνω απ' όλα προέχει η ασφάλειά σας. Κίνδυνος τραυματισμού από θερμά μέρη της συσκευής Η πόρτα του φλογοθαλάμου, η λαβή χειρισμού, τα μέρη της εστίας, ο φράκτης αέρα καύσης και αέρα καθαρισμού τζαμιού θερμαίνονται κατά τη λειτουργία. B Κατά το άνοιγμα και κλείσιμο της πόρτας φλογοθαλάμου, την τοποθέτηση καύσιμης ύλης και το χειρισμό του φράκτη αέρα καύσης και αέρα καθαρισμού τζαμιού χρησιμοποιείτε το συνοδευτικό προστατευτικό γάντι. 4 Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

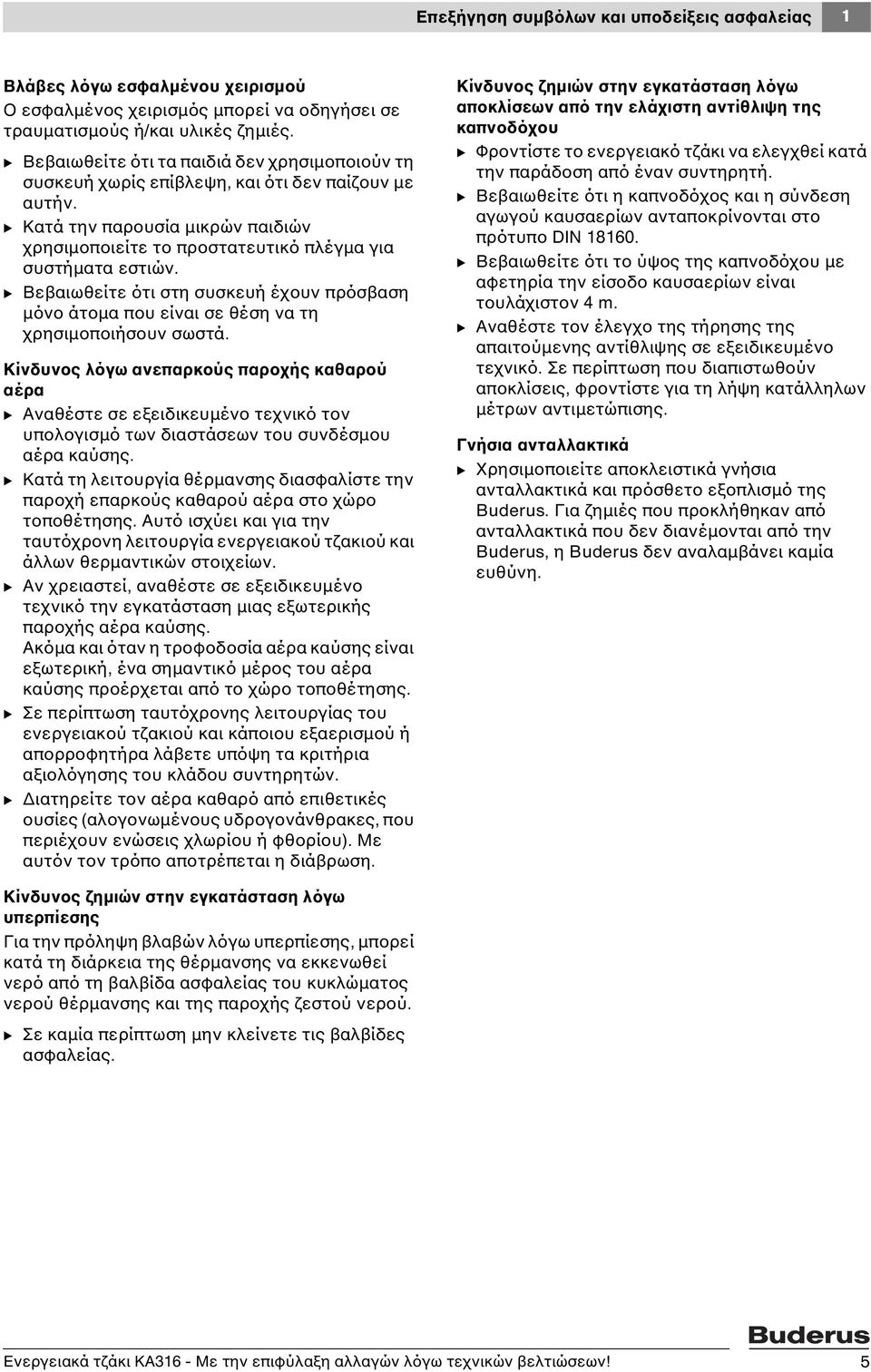

5 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 1 Βλάβες λόγω εσφαλμένου χειρισμού Ο εσφαλμένος χειρισμός μπορεί να οδηγήσει σε τραυματισμούς ή/και υλικές ζημιές. B Βεβαιωθείτε ότι τα παιδιά δεν χρησιμοποιούν τη συσκευή χωρίς επίβλεψη, και ότι δεν παίζουν με αυτήν. B Κατά την παρουσία μικρών παιδιών χρησιμοποιείτε το προστατευτικό πλέγμα για συστήματα εστιών. B Βεβαιωθείτε ότι στη συσκευή έχουν πρόσβαση μόνο άτομα που είναι σε θέση να τη χρησιμοποιήσουν σωστά. Κίνδυνος λόγω ανεπαρκούς παροχής καθαρού αέρα B Αναθέστε σε εξειδικευμένο τεχνικό τον υπολογισμό των διαστάσεων του συνδέσμου αέρα καύσης. B Κατά τη λειτουργία θέρμανσης διασφαλίστε την παροχή επαρκούς καθαρού αέρα στο χώρο τοποθέτησης. Αυτό ισχύει και για την ταυτόχρονη λειτουργία ενεργειακού τζακιού και άλλων θερμαντικών στοιχείων. B Αν χρειαστεί, αναθέστε σε εξειδικευμένο τεχνικό την εγκατάσταση μιας εξωτερικής παροχής αέρα καύσης. Ακόμα και όταν η τροφοδοσία αέρα καύσης είναι εξωτερική, ένα σημαντικό μέρος του αέρα καύσης προέρχεται από το χώρο τοποθέτησης. B Σε περίπτωση ταυτόχρονης λειτουργίας του ενεργειακού τζακιού και κάποιου εξαερισμού ή απορροφητήρα λάβετε υπόψη τα κριτήρια αξιολόγησης του κλάδου συντηρητών. B Διατηρείτε τον αέρα καθαρό από επιθετικές ουσίες (αλογονωμένους υδρογονάνθρακες, που περιέχουν ενώσεις χλωρίου ή φθορίου). Με αυτόν τον τρόπο αποτρέπεται η διάβρωση. Κίνδυνος ζημιών στην εγκατάσταση λόγω αποκλίσεων από την ελάχιστη αντίθλιψη της καπνοδόχου B Φροντίστε το ενεργειακό τζάκι να ελεγχθεί κατά την παράδοση από έναν συντηρητή. B Βεβαιωθείτε ότι η καπνοδόχος και η σύνδεση αγωγού καυσαερίων ανταποκρίνονται στο πρότυπο DIN B Βεβαιωθείτε ότι το ύψος της καπνοδόχου με αφετηρία την είσοδο καυσαερίων είναι τουλάχιστον 4 m. B Αναθέστε τον έλεγχο της τήρησης της απαιτούμενης αντίθλιψης σε εξειδικευμένο τεχνικό. Σε περίπτωση που διαπιστωθούν αποκλίσεις, φροντίστε για τη λήψη κατάλληλων μέτρων αντιμετώπισης. Γνήσια ανταλλακτικά B Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά και πρόσθετο εξοπλισμό της Buderus. Για ζημιές που προκλήθηκαν από ανταλλακτικά που δεν διανέμονται από την Buderus, η Buderus δεν αναλαμβάνει καμία ευθύνη. Κίνδυνος ζημιών στην εγκατάσταση λόγω υπερπίεσης Για την πρόληψη βλαβών λόγω υπερπίεσης, μπορεί κατά τη διάρκεια της θέρμανσης να εκκενωθεί νερό από τη βαλβίδα ασφαλείας του κυκλώματος νερού θέρμανσης και της παροχής ζεστού νερού. B Σε καμία περίπτωση μην κλείνετε τις βαλβίδες ασφαλείας. Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 5

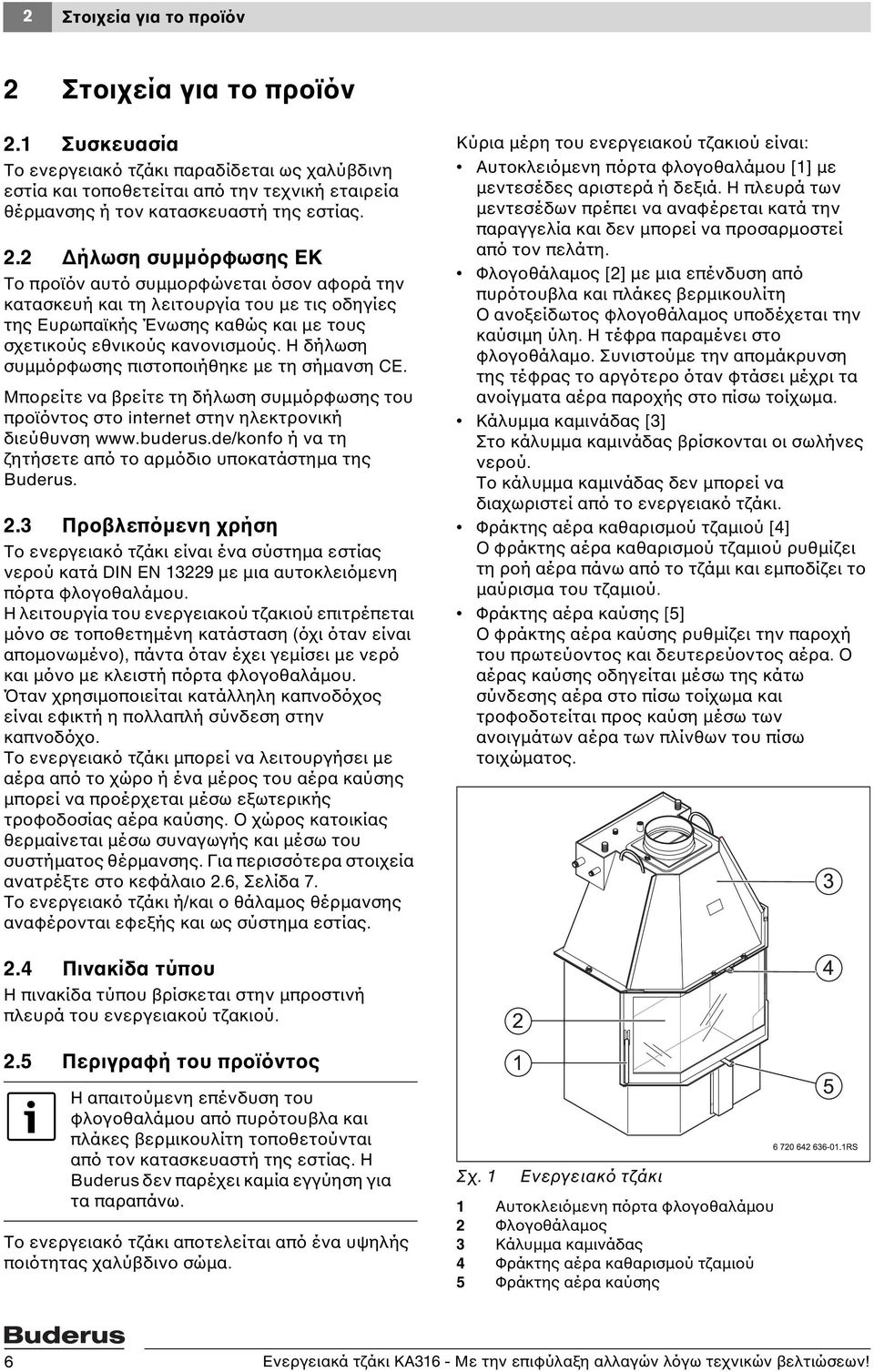

6 2 Στοιχεία για το προϊόν 2 Στοιχεία για το προϊόν 2.1 Συσκευασία Το ενεργειακό τζάκι παραδίδεται ως χαλύβδινη εστία και τοποθετείται από την τεχνική εταιρεία θέρμανσης ή τον κατασκευαστή της εστίας. 2.2 Δήλωση συμμόρφωσης ΕΚ Το προϊόν αυτό συμμορφώνεται όσον αφορά την κατασκευή και τη λειτουργία του με τις οδηγίες της Ευρωπαϊκής Ένωσης καθώς και με τους σχετικούς εθνικούς κανονισμούς. Η δήλωση συμμόρφωσης πιστοποιήθηκε με τη σήμανση CE. Μπορείτε να βρείτε τη δήλωση συμμόρφωσης του προϊόντος στο internet στην ηλεκτρονική διεύθυνση ή να τη ζητήσετε από το αρμόδιο υποκατάστημα της Buderus. 2.3 Προβλεπόμενη χρήση Το ενεργειακό τζάκι είναι ένα σύστημα εστίας νερού κατά DIN EN με μια αυτοκλειόμενη πόρτα φλογοθαλάμου. Η λειτουργία του ενεργειακού τζακιού επιτρέπεται μόνο σε τοποθετημένη κατάσταση (όχι όταν είναι απομονωμένο), πάντα όταν έχει γεμίσει με νερό και μόνο με κλειστή πόρτα φλογοθαλάμου. Όταν χρησιμοποιείται κατάλληλη καπνοδόχος είναι εφικτή η πολλαπλή σύνδεση στην καπνοδόχο. Το ενεργειακό τζάκι μπορεί να λειτουργήσει με αέρα από το χώρο ή ένα μέρος του αέρα καύσης μπορεί να προέρχεται μέσω εξωτερικής τροφοδοσίας αέρα καύσης. Ο χώρος κατοικίας θερμαίνεται μέσω συναγωγής και μέσω του συστήματος θέρμανσης. Για περισσότερα στοιχεία ανατρέξτε στο κεφάλαιο 2.6, Σελίδα 7. Το ενεργειακό τζάκι ή/και ο θάλαμος θέρμανσης αναφέρονται εφεξής και ως σύστημα εστίας. Κύρια μέρη του ενεργειακού τζακιού είναι: Αυτοκλειόμενη πόρτα φλογοθαλάμου [1] με μεντεσέδες αριστερά ή δεξιά. Η πλευρά των μεντεσέδων πρέπει να αναφέρεται κατά την παραγγελία και δεν μπορεί να προσαρμοστεί από τον πελάτη. Φλογοθάλαμος [2] με μια επένδυση από πυρότουβλα και πλάκες βερμικουλίτη Ο ανοξείδωτος φλογοθάλαμος υποδέχεται την καύσιμη ύλη. Η τέφρα παραμένει στο φλογοθάλαμο. Συνιστούμε την απομάκρυνση της τέφρας το αργότερο όταν φτάσει μέχρι τα ανοίγματα αέρα παροχής στο πίσω τοίχωμα. Κάλυμμα καμινάδας [3] Στο κάλυμμα καμινάδας βρίσκονται οι σωλήνες νερού. Το κάλυμμα καμινάδας δεν μπορεί να διαχωριστεί από το ενεργειακό τζάκι. Φράκτης αέρα καθαρισμού τζαμιού [4] Ο φράκτης αέρα καθαρισμού τζαμιού ρυθμίζει τη ροή αέρα πάνω από το τζάμι και εμποδίζει το μαύρισμα του τζαμιού. Φράκτης αέρα καύσης [5] Ο φράκτης αέρα καύσης ρυθμίζει την παροχή του πρωτεύοντος και δευτερεύοντος αέρα. Ο αέρας καύσης οδηγείται μέσω της κάτω σύνδεσης αέρα στο πίσω τοίχωμα και τροφοδοτείται προς καύση μέσω των ανοιγμάτων αέρα των πλίνθων του πίσω τοιχώματος. 2.4 Πινακίδα τύπου Η πινακίδα τύπου βρίσκεται στην μπροστινή πλευρά του ενεργειακού τζακιού. 2.5 Περιγραφή του προϊόντος Η απαιτούμενη επένδυση του φλογοθαλάμου από πυρότουβλα και πλάκες βερμικουλίτη τοποθετούνται από τον κατασκευαστή της εστίας. Η Buderus δεν παρέχει καμία εγγύηση για τα παραπάνω. Το ενεργειακό τζάκι αποτελείται από ένα υψηλής ποιότητας χαλύβδινο σώμα. Σχ. 1 Ενεργειακό τζάκι 1 Αυτοκλειόμενη πόρτα φλογοθαλάμου 2 Φλογοθάλαμος 3 Κάλυμμα καμινάδας 4 Φράκτης αέρα καθαρισμού τζαμιού 5 Φράκτης αέρα καύσης 6 Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

7 Στοιχεία για το προϊόν 2 Περιγραφή λειτουργίας Το ξύλο που υπάρχει στο φλογοθάλαμο καίγεται με τη βοήθεια του εισερχόμενου από κάτω αέρα καύσης. Το σώμα του ενεργειακού τζακιού θερμαίνεται από τη θερμότητα που δημιουργείται κατά την καύση. Η θερμότητα μεταδίδεται στον αέρα περιβάλλοντος εντός του θαλάμου θέρμανσης και θερμαίνει μέσω της φυσικής ανακυκλοφορίας αέρα τον αέρα του χώρου. Τα ανερχόμενα αέρια θέρμανσης θερμαίνουν το νερό θέρμανσης μέσα στον εναλλάκτη θερμότητας και στους σωλήνες του εναλλάκτη θερμότητας. Στη συνέχεια τα κρύα αέρια θέρμανσης οδηγούνται μέσα από το σωλήνα σύνδεσης καυσαερίων στο σύστημα καυσαερίων. 2.6 Τεχνικά χαρακτηριστικά Ενεργειακό τζάκι Μονάδα μέτρησης KA316 Βάρος kg 190 Ικανότητα θέρμανσης χώρου (αέρας) Ελάχιστη ποσότητα αέρα καύσης Ονομαστική θερμική ισχύς αέρα Ονομαστική θερμική ισχύς νερού Μέγιστη θερμοκρασία προσαγωγής Ελάχιστη θερμοκρασία επιστροφής Μέγιστη πίεση λειτουργίας Μέγιστο μήκος καυσόξυλων/πάχος καυσόξυλων Μέγιστη ποσότητα πλήρωσης σε ονομαστική θερμική ισχύ (μέση τιμή, ανάλογα με την εκάστοτε θερμογόνο δύναμη της καύσιμης ύλης) Πίν. 2 Τεχνικά χαρακτηριστικά m³ περίπου 120 m³/h 58 kw 7 kw 7 C 95 C 60 bar 3 mm 500/100 kg 3 4 Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 7

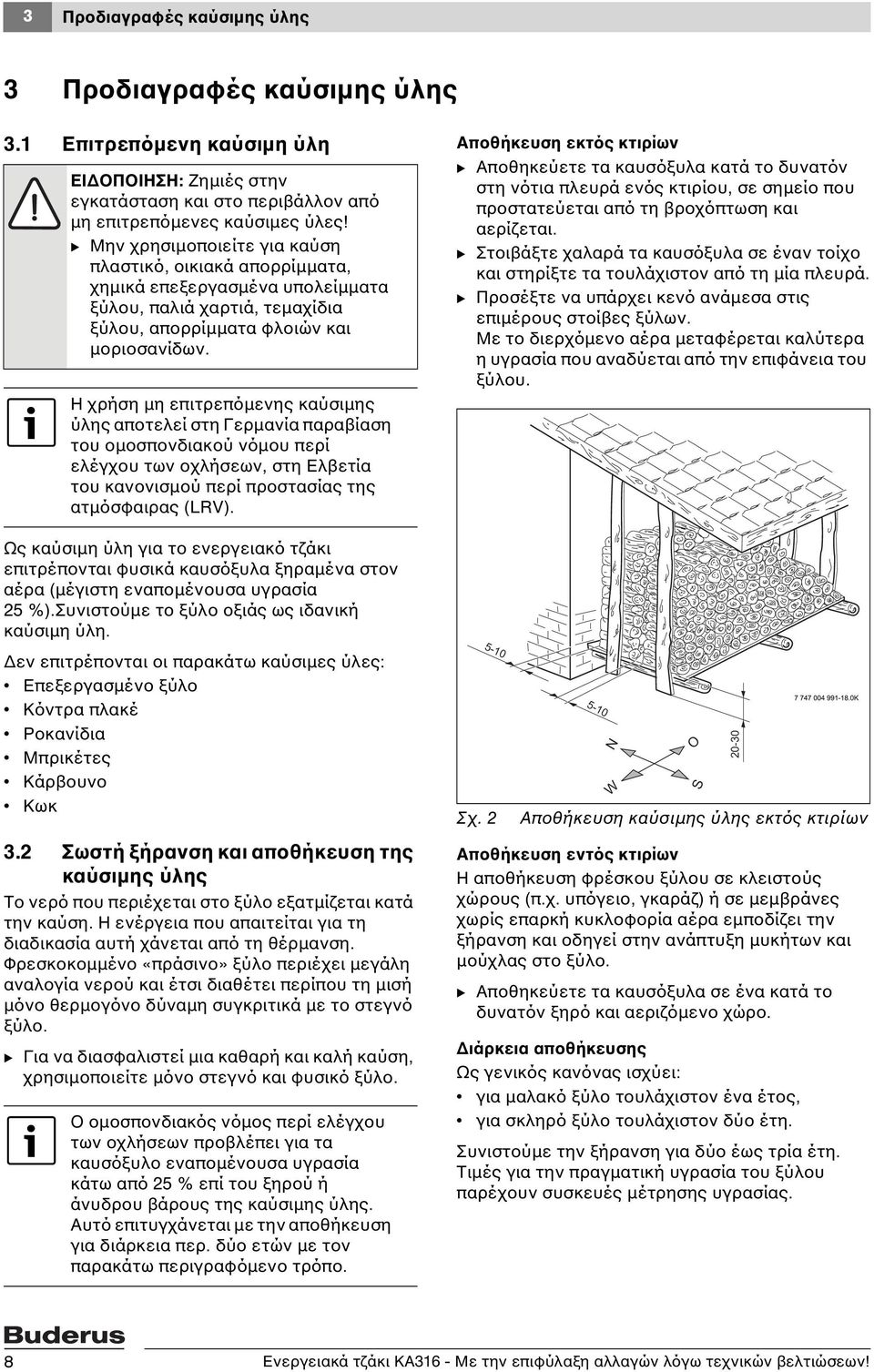

8 3 Προδιαγραφές καύσιμης ύλης 3 Προδιαγραφές καύσιμης ύλης 3.1 Επιτρεπόμενη καύσιμη ύλη ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση και στο περιβάλλον από μη επιτρεπόμενες καύσιμες ύλες! B Μην χρησιμοποιείτε για καύση πλαστικό, οικιακά απορρίμματα, χημικά επεξεργασμένα υπολείμματα ξύλου, παλιά χαρτιά, τεμαχίδια ξύλου, απορρίμματα φλοιών και μοριοσανίδων. Η χρήση μη επιτρεπόμενης καύσιμης ύλης αποτελεί στη Γερμανία παραβίαση του ομοσπονδιακού νόμου περί ελέγχου των οχλήσεων, στη Ελβετία του κανονισμού περί προστασίας της ατμόσφαιρας (LRV). Ως καύσιμη ύλη για το ενεργειακό τζάκι επιτρέπονται φυσικά καυσόξυλα ξηραμένα στον αέρα (μέγιστη εναπομένουσα υγρασία 25 %).Συνιστούμε το ξύλο οξιάς ως ιδανική καύσιμη ύλη. Δεν επιτρέπονται οι παρακάτω καύσιμες ύλες: Επεξεργασμένο ξύλο Κόντρα πλακέ Ροκανίδια Μπρικέτες Κάρβουνο Κωκ 3.2 Σωστή ξήρανση και αποθήκευση της καύσιμης ύλης Το νερό που περιέχεται στο ξύλο εξατμίζεται κατά την καύση. Η ενέργεια που απαιτείται για τη διαδικασία αυτή χάνεται από τη θέρμανση. Φρεσκοκομμένο «πράσινο» ξύλο περιέχει μεγάλη αναλογία νερού και έτσι διαθέτει περίπου τη μισή μόνο θερμογόνο δύναμη συγκριτικά με το στεγνό ξύλο. B Για να διασφαλιστεί μια καθαρή και καλή καύση, χρησιμοποιείτε μόνο στεγνό και φυσικό ξύλο. Ο ομοσπονδιακός νόμος περί ελέγχου των οχλήσεων προβλέπει για τα καυσόξυλο εναπομένουσα υγρασία κάτω από 25 % επί του ξηρού ή άνυδρου βάρους της καύσιμης ύλης. Αυτό επιτυγχάνεται με την αποθήκευση για διάρκεια περ. δύο ετών με τον παρακάτω περιγραφόμενο τρόπο. Αποθήκευση εκτός κτιρίων B Αποθηκεύετε τα καυσόξυλα κατά το δυνατόν στη νότια πλευρά ενός κτιρίου, σε σημείο που προστατεύεται από τη βροχόπτωση και αερίζεται. B Στοιβάξτε χαλαρά τα καυσόξυλα σε έναν τοίχο και στηρίξτε τα τουλάχιστον από τη μία πλευρά. B Προσέξτε να υπάρχει κενό ανάμεσα στις επιμέρους στοίβες ξύλων. Με το διερχόμενο αέρα μεταφέρεται καλύτερα η υγρασία που αναδύεται από την επιφάνεια του ξύλου Σχ N W Αποθήκευση καύσιμης ύλης εκτός κτιρίων Αποθήκευση εντός κτιρίων Η αποθήκευση φρέσκου ξύλου σε κλειστούς χώρους (π.χ. υπόγειο, γκαράζ) ή σε μεμβράνες χωρίς επαρκή κυκλοφορία αέρα εμποδίζει την ξήρανση και οδηγεί στην ανάπτυξη μυκήτων και μούχλας στο ξύλο. B Αποθηκεύετε τα καυσόξυλα σε ένα κατά το δυνατόν ξηρό και αεριζόμενο χώρο. Διάρκεια αποθήκευσης Ως γενικός κανόνας ισχύει: για μαλακό ξύλο τουλάχιστον ένα έτος, για σκληρό ξύλο τουλάχιστον δύο έτη. Συνιστούμε την ξήρανση για δύο έως τρία έτη. Τιμές για την πραγματική υγρασία του ξύλου παρέχουν συσκευές μέτρησης υγρασίας. O S Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

9 Προδιαγραφές καύσιμης ύλης 3 Καύση Το ξύλο αποτελείται κυρίως από κυτταρίνη, λιγνίτη, ρητίνη, λίπη και λάδια και συνεπώς δεν καίγεται άμεσα. Τα συστατικά του ξύλου εξαερώνονται σε διάφορες θερμοκρασίες και καίγονται όταν υπάρχει επαρκές οξυγόνο. Όταν δεν επιτυγχάνονται οι απαιτούμενες θερμοκρασίες για την απαέρωση και την καθαρή καύση, τότε η καύση «εμποδίζεται». Τα υλικά που δεν καίγονται επιβαρύνουν το περιβάλλον και συσσωρεύονται ως επικαθίσεις (αιθάλη, πίσσα) στο ενεργειακό τζάκι και στο σύστημα καυσαερίων. Αυτό συνεπάγεται πρόσθετες εργασίες καθαρισμού και ενδεχομένως ζημιές στην εγκατάσταση. Για μια καλή, γρήγορη καύση απαιτείται συνεπώς καλή απαέρωση. Η απαέρωση διασφαλίζεται μόνο στα «ανοιχτά» σημεία του ξύλου, κάτι που καθιστά απαραίτητο το σκίσιμο του ξύλου. Το μέγεθος των κούτσουρων είναι ένας άλλος παράγοντας που επηρεάζει την ιδανική καύση του ξύλου. Μικρότερα κούτσουρα διαθέτουν αναλογικά με τη μάζα μεγαλύτερη επιφάνεια σε σχέση με το μη τεμαχισμένο ξύλο. Τα είδη ξύλου διαφέρουν στη θερμογόνο δύναμη: Τα σκληρά ξύλα ενδείκνυνται ιδιαίτερα ως καυσόξυλα. Καίγονται αργά με χαμηλή φλόγα και δημιουργούν θράκα που διαρκεί πολύ. Τα ρητινούχα ξύλα είναι πλούσια σε ρητίνη, καίγονται πιο γρήγορα και έχουνμεγαλύτερη τάση να δημιουργούν σπινθήρες. Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 9

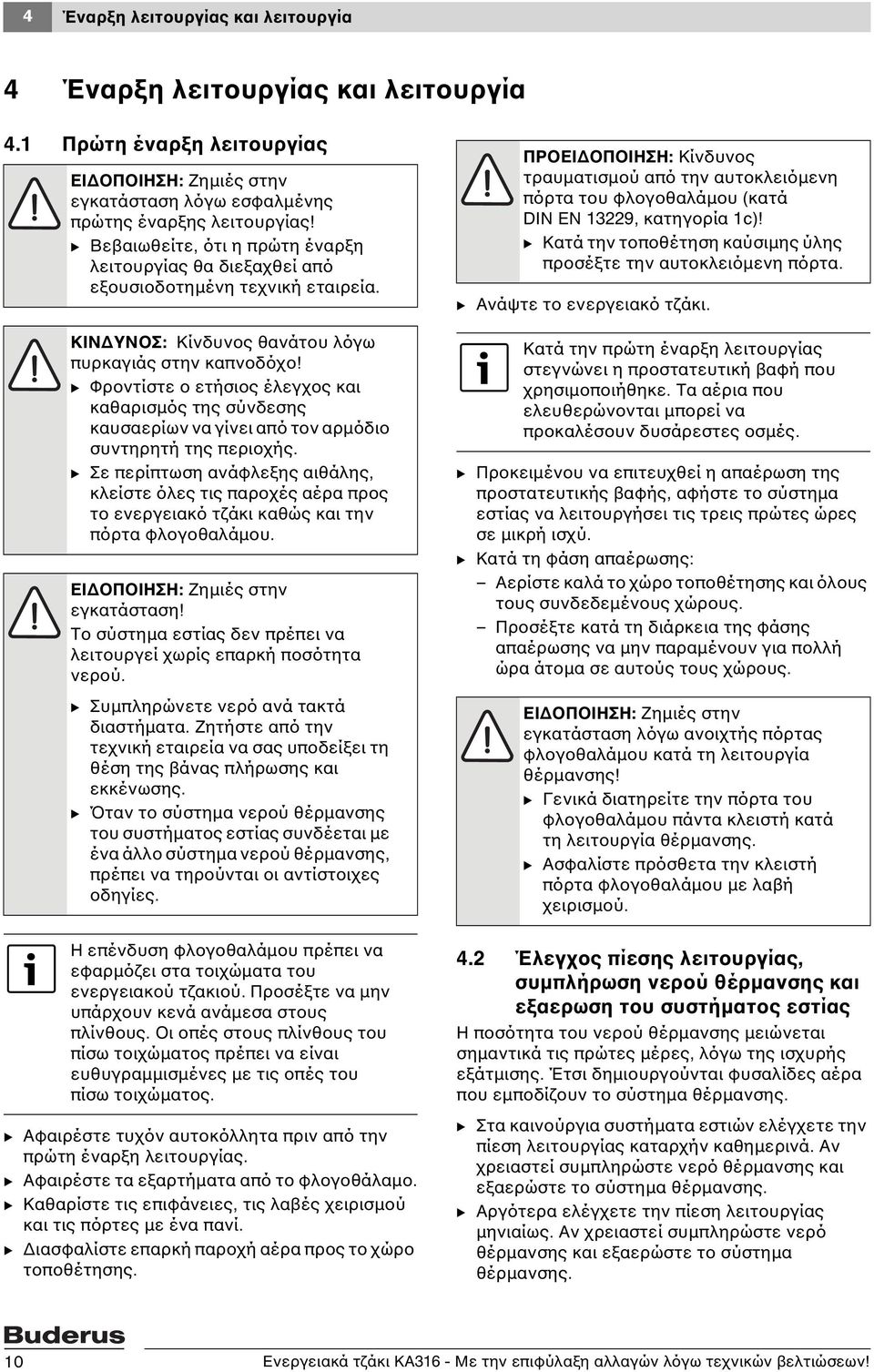

10 4 Έναρξη λειτουργίας και λειτουργία 4 Έναρξη λειτουργίας και λειτουργία 4.1 Πρώτη έναρξη λειτουργίας ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω εσφαλμένης πρώτης έναρξης λειτουργίας! B Βεβαιωθείτε, ότι η πρώτη έναρξη λειτουργίας θα διεξαχθεί από εξουσιοδοτημένη τεχνική εταιρεία. ΚΙΝΔΥΝΟΣ: Κίνδυνος θανάτου λόγω πυρκαγιάς στην καπνοδόχο! B Φροντίστε ο ετήσιος έλεγχος και καθαρισμός της σύνδεσης καυσαερίων να γίνει από τον αρμόδιο συντηρητή της περιοχής. B Σε περίπτωση ανάφλεξης αιθάλης, κλείστε όλες τις παροχές αέρα προς το ενεργειακό τζάκι καθώς και την πόρτα φλογοθαλάμου. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση! Το σύστημα εστίας δεν πρέπει να λειτουργεί χωρίς επαρκή ποσότητα νερού. B Συμπληρώνετε νερό ανά τακτά διαστήματα. Ζητήστε από την τεχνική εταιρεία να σας υποδείξει τη θέση της βάνας πλήρωσης και εκκένωσης. B Όταν το σύστημα νερού θέρμανσης του συστήματος εστίας συνδέεται με ένα άλλο σύστημα νερού θέρμανσης, πρέπει να τηρούνται οι αντίστοιχες οδηγίες. Η επένδυση φλογοθαλάμου πρέπει να εφαρμόζει στα τοιχώματα του ενεργειακού τζακιού. Προσέξτε να μην υπάρχουν κενά ανάμεσα στους πλίνθους. Οι οπές στους πλίνθους του πίσω τοιχώματος πρέπει να είναι ευθυγραμμισμένες με τις οπές του πίσω τοιχώματος. B Αφαιρέστε τυχόν αυτοκόλλητα πριν από την πρώτη έναρξη λειτουργίας. B Αφαιρέστε τα εξαρτήματα από το φλογοθάλαμο. B Καθαρίστε τις επιφάνειες, τις λαβές χειρισμού και τις πόρτες με ένα πανί. B Διασφαλίστε επαρκή παροχή αέρα προς το χώρο τοποθέτησης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος τραυματισμού από την αυτοκλειόμενη πόρτα του φλογοθαλάμου (κατά DIN EN 13229, κατηγορία 1c)! B Κατά την τοποθέτηση καύσιμης ύλης προσέξτε την αυτοκλειόμενη πόρτα. B Ανάψτε το ενεργειακό τζάκι. Κατά την πρώτη έναρξη λειτουργίας στεγνώνει η προστατευτική βαφή που χρησιμοποιήθηκε. Τα αέρια που ελευθερώνονται μπορεί να προκαλέσουν δυσάρεστες οσμές. B Προκειμένου να επιτευχθεί η απαέρωση της προστατευτικής βαφής, αφήστε το σύστημα εστίας να λειτουργήσει τις τρεις πρώτες ώρες σε μικρή ισχύ. B Κατά τη φάση απαέρωσης: Αερίστε καλά το χώρο τοποθέτησης και όλους τους συνδεδεμένους χώρους. Προσέξτε κατά τη διάρκεια της φάσης απαέρωσης να μην παραμένουν για πολλή ώρα άτομα σε αυτούς τους χώρους. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω ανοιχτής πόρτας φλογοθαλάμου κατά τη λειτουργία θέρμανσης! B Γενικά διατηρείτε την πόρτα του φλογοθαλάμου πάντα κλειστή κατά τη λειτουργία θέρμανσης. B Ασφαλίστε πρόσθετα την κλειστή πόρτα φλογοθαλάμου με λαβή χειρισμού. 4.2 Έλεγχος πίεσης λειτουργίας, συμπλήρωση νερού θέρμανσης και εξαερωση του συστήματος εστίας Η ποσότητα του νερού θέρμανσης μειώνεται σημαντικά τις πρώτες μέρες, λόγω της ισχυρής εξάτμισης. Έτσι δημιουργούνται φυσαλίδες αέρα που εμποδίζουν το σύστημα θέρμανσης. B Στα καινούργια συστήματα εστιών ελέγχετε την πίεση λειτουργίας καταρχήν καθημερινά. Αν χρειαστεί συμπληρώστε νερό θέρμανσης και εξαερώστε το σύστημα θέρμανσης. B Αργότερα ελέγχετε την πίεση λειτουργίας μηνιαίως. Αν χρειαστεί συμπληρώστε νερό θέρμανσης και εξαερώστε το σύστημα θέρμανσης. 10 Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

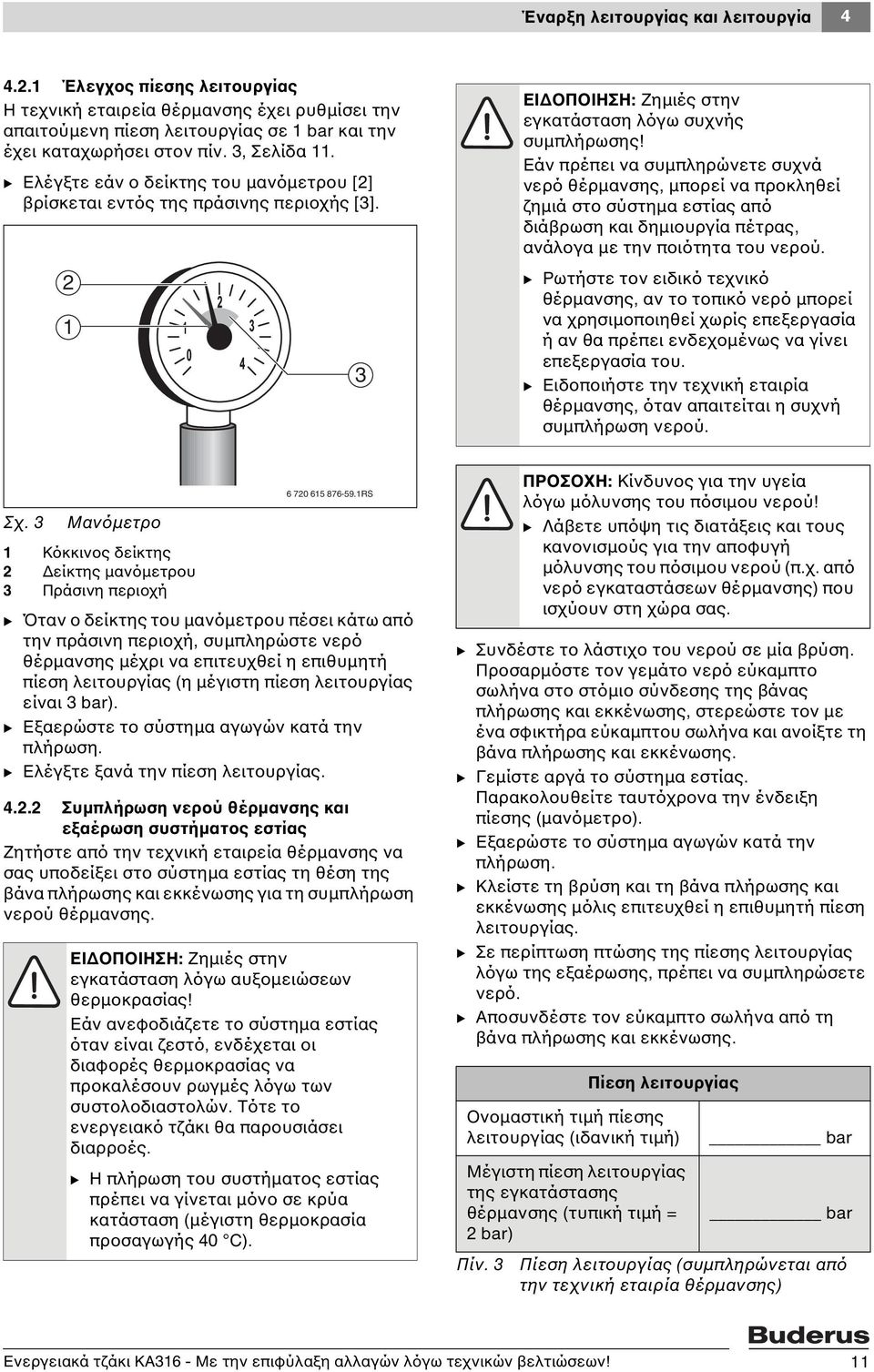

11 Έναρξη λειτουργίας και λειτουργία Έλεγχος πίεσης λειτουργίας Η τεχνική εταιρεία θέρμανσης έχει ρυθμίσει την απαιτούμενη πίεση λειτουργίας σε 1 bar και την έχει καταχωρήσει στον πίν. 3, Σελίδα 11. B Ελέγξτε εάν ο δείκτης του μανόμετρου [2] βρίσκεται εντός της πράσινης περιοχής [3] ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω συχνής συμπλήρωσης! Εάν πρέπει να συμπληρώνετε συχνά νερό θέρμανσης, μπορεί να προκληθεί ζημιά στο σύστημα εστίας από διάβρωση και δημιουργία πέτρας, ανάλογα με την ποιότητα του νερού. B Ρωτήστε τον ειδικό τεχνικό θέρμανσης, αν το τοπικό νερό μπορεί να χρησιμοποιηθεί χωρίς επεξεργασία ή αν θα πρέπει ενδεχομένως να γίνει επεξεργασία του. B Ειδοποιήστε την τεχνική εταιρία θέρμανσης, όταν απαιτείται η συχνή συμπλήρωση νερού. Σχ. 3 Μανόμετρο 1 Κόκκινος δείκτης 2 Δείκτης μανόμετρου 3 Πράσινη περιοχή RS B Όταν ο δείκτης του μανόμετρου πέσει κάτω από την πράσινη περιοχή, συμπληρώστε νερό θέρμανσης μέχρι να επιτευχθεί η επιθυμητή πίεση λειτουργίας (η μέγιστη πίεση λειτουργίας είναι 3 bar). B Εξαερώστε το σύστημα αγωγών κατά την πλήρωση. B Ελέγξτε ξανά την πίεση λειτουργίας Συμπλήρωση νερού θέρμανσης και εξαέρωση συστήματος εστίας Ζητήστε από την τεχνική εταιρεία θέρμανσης να σας υποδείξει στο σύστημα εστίας τη θέση της βάνα πλήρωσης και εκκένωσης για τη συμπλήρωση νερού θέρμανσης. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω αυξομειώσεων θερμοκρασίας! Εάν ανεφοδιάζετε το σύστημα εστίας όταν είναι ζεστό, ενδέχεται οι διαφορές θερμοκρασίας να προκαλέσουν ρωγμές λόγω των συστολοδιαστολών. Τότε το ενεργειακό τζάκι θα παρουσιάσει διαρροές. B Η πλήρωση του συστήματος εστίας πρέπει να γίνεται μόνο σε κρύα κατάσταση (μέγιστη θερμοκρασία προσαγωγής 40 C). ΠΡΟΣΟΧΗ: Κίνδυνος για την υγεία λόγω μόλυνσης του πόσιμου νερού! B Λάβετε υπόψη τις διατάξεις και τους κανονισμούς για την αποφυγή μόλυνσης του πόσιμου νερού (π.χ. από νερό εγκαταστάσεων θέρμανσης) που ισχύουν στη χώρα σας. B Συνδέστε το λάστιχο του νερού σε μία βρύση. Προσαρμόστε τον γεμάτο νερό εύκαμπτο σωλήνα στο στόμιο σύνδεσης της βάνας πλήρωσης και εκκένωσης, στερεώστε τον με ένα σφικτήρα εύκαμπτου σωλήνα και ανοίξτε τη βάνα πλήρωσης και εκκένωσης. B Γεμίστε αργά το σύστημα εστίας. Παρακολουθείτε ταυτόχρονα την ένδειξη πίεσης (μανόμετρο). B Εξαερώστε το σύστημα αγωγών κατά την πλήρωση. B Κλείστε τη βρύση και τη βάνα πλήρωσης και εκκένωσης μόλις επιτευχθεί η επιθυμητή πίεση λειτουργίας. B Σε περίπτωση πτώσης της πίεσης λειτουργίας λόγω της εξαέρωσης, πρέπει να συμπληρώσετε νερό. B Αποσυνδέστε τον εύκαμπτο σωλήνα από τη βάνα πλήρωσης και εκκένωσης. Πίεση λειτουργίας Ονομαστική τιμή πίεσης λειτουργίας (ιδανική τιμή) Μέγιστη πίεση λειτουργίας της εγκατάστασης θέρμανσης (τυπική τιμή = 2bar) Πίν. 3 bar bar Πίεση λειτουργίας (συμπληρώνεται από την τεχνική εταιρία θέρμανσης) Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 11

12 4 Έναρξη λειτουργίας και λειτουργία 4.3 Εκκίνηση ΚΙΝΔΥΝΟΣ: Κίνδυνος θανάτου από δηλητηρίαση! Η ανεπαρκής προσαγωγή αέρα μπορεί να οδηγήσει σε επικίνδυνη έκλυση καυσαερίων. B Μην τροποποιείτε τις υποδομές για την παροχή αέρα καύσης. B Διατηρείτε τους αγωγούς αέρα καύσης και τα ανοίγματα αέρα παροχής ανοιχτά κατά τη λειτουργία. B Λειτουργείτε το ενεργειακό τζάκι μόνο όταν βρίσκεται σε άριστη κατάσταση. ΚΙΝΔΥΝΟΣ: Κίνδυνος θανάτου λόγω έλλειψης οξυγόνου στο χώρο τοποθέτησης! B Λειτουργείτε το ενεργειακό τζάκι μόνο με κλειστή πόρτα φλογοθαλάμου. B Βεβαιωθείτε ότι η καλύπτεται η κατανάλωση αέρα καύσης. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω υπερθέρμανσης ενεργειακού τζακιού! B Για τη διασφάλιση της βέλτιστης παροχής πρωτεύοντος αέρα, καθαρίζετε τακτικά το φλογοθάλαμο. B Πριν την έναρξη λειτουργίας βεβαιωθείτε ότι όλα τα ανοίγματα αέρα στο πίσω τοίχωμα είναι ελεύθερα. Ρύθμιση του αέρα καύσης και του αέρα καθαρισμού τζαμιού Ο φράκτης αέρα καύσης ( Σχ. 5, [2], Σελίδα 13) χρησιμεύει στη ρύθμιση της παροχής πρωτεύοντος και δευτερεύοντος αέρα. Στη λειτουργία θέρμανσης μπορεί μέσω του φράκτη αέρα καύσης να προσαρμοστεί η ισχύς του ενεργειακού τζακιού. Μετακινώντας τον αεροφράκτη προς τα δεξιά ανοίγει ο αέρας καύσης. Ο φράκτης αέρα καθαρισμού τζαμιού ( Σχ. 5, [1], Σελίδα 13) ρυθμίζει τον αέρα καθαρισμού τζαμιού. Ο αέρας καθαρισμού τζαμιού φροντίζει κατά τη λειτουργία για ένα καθαρό προστατευτικό τζάμι. Δεν χρησιμεύει στη ρύθμιση της καύσης. Άναμμα ΚΙΝΔΥΝΟΣ: Κίνδυνος εγκαυμάτων από θερμά μέρη της συσκευής! Η πόρτα του φλογοθαλάμου, η λαβή χειρισμού, τα μέρη της εστίας, ο φράκτης αέρα καύσης και αέρα καθαρισμού τζαμιού θερμαίνονται κατά τη λειτουργία. B Κατά το άνοιγμα και κλείσιμο της πόρτας φλογοθαλάμου, την τοποθέτηση καύσιμης ύλης και το χειρισμό του φράκτη αέρα καύσης και αέρα καθαρισμού τζαμιού χρησιμοποιείτε το συνοδευτικό προστατευτικό γάντι. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση από πολύ μεγάλες ποσότητες καύσιμης ύλης! Τα ενεργειακά τζάκια είναι εγκαταστάσεις καύσης περιορισμένης χρονικής λειτουργίας. Κατά DIN EN 13229/A1-W, κατηγορία 1c ανέρχεται μία περίοδος καύσης σε λεπτά. (Με προβλεπόμενη ποσότητα ξύλου ως καύσιμη ύλη 3 4 kg/h). Η παράταση της περιόδου καύσης (διαρκής καύση) με τοποθέτηση μεγαλύτερων ποσοτήτων ξύλου δεν επιτρέπεται. Μπορεί να προκληθούν ζημιές στη συσκευή και να δημιουργηθούν συμπυκνώματα στην καπνοδόχο. Επίσης μειώνεται με πολύ μεγάλες ποσότητας καύσιμης ύλης ο βαθμός απόδοσης του ενεργειακού τζακιού και αυξάνονται οι τιμές εκπομπών ρύπων. B Στο τέλος της περιόδου καύσης μπορεί να συμπληρωθεί ξύλο, αν χρειαστεί. Κλείνετε το φράκτη αέρα καθαρισμού τζαμιού μόνο σε κρύα κατάσταση. 12 Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

13 Έναρξη λειτουργίας και λειτουργία 4 B Ανοίξτε την πόρτα του φλογοθαλάμου [2]. B Η ανάγκη θέρμανσης εξαρτάται από τη θερμοκρασία χώρου και νερού θέρμανσης. Τοποθετήστε μόνο την ποσότητα καύσιμης ύλης, που απαιτείται ή είναι εφικτή για την τρέχουσα ανάγκη θέρμανσης. B Μετακινήστε το φράκτη αέρα καύσης [2] και τον φράκτη αέρα καθαρισμού τζαμιού [1] προς τα δεξιά [a]. Σχ. 4 Φλογοθάλαμος 1 Φλογοθάλαμος 2 Πόρτα φλογοθαλάμου Το ιδανικό μήκος κούτσουρων για το ενεργειακό τζάκι είναι 30 cm. Σχ. 5 Φράκτης αέρα καύσης και αέρα καθαρισμού τζαμιού 1 Φράκτης αέρα καθαρισμού τζαμιού 2 Φράκτης αέρα καύσης a Θέση δεξιά «ανοικτός» z Θέση αριστερά «κλειστός» ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος τραυματισμού από την αυτοκλειόμενη πόρτα του φλογοθαλάμου (κατά DIN EN 13229, κατηγορία 1c)! B Κατά την τοποθέτηση καυσίμου προσέξτε την αυτοκλειόμενη πόρτα. B Καθαρίζετε τακτικά την τέφρα από τον πάτο και τα τοιχώματα του φλογοθαλάμου. B Βεβαιωθείτε ότι τα ανοίγματα πρωτεύοντος και δευτερεύοντος αέρα στο πίσω τοίχωμα είναι ελεύθερα. B Τοποθετήστε δύο με τρία κούτσουρα καθώς και μικρά ξύλα και προσανάμματα του εμπορίου (π.χ. κύβους προσανάμματος Buderus) στον πάτο του φλογοθαλάμου. Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 13

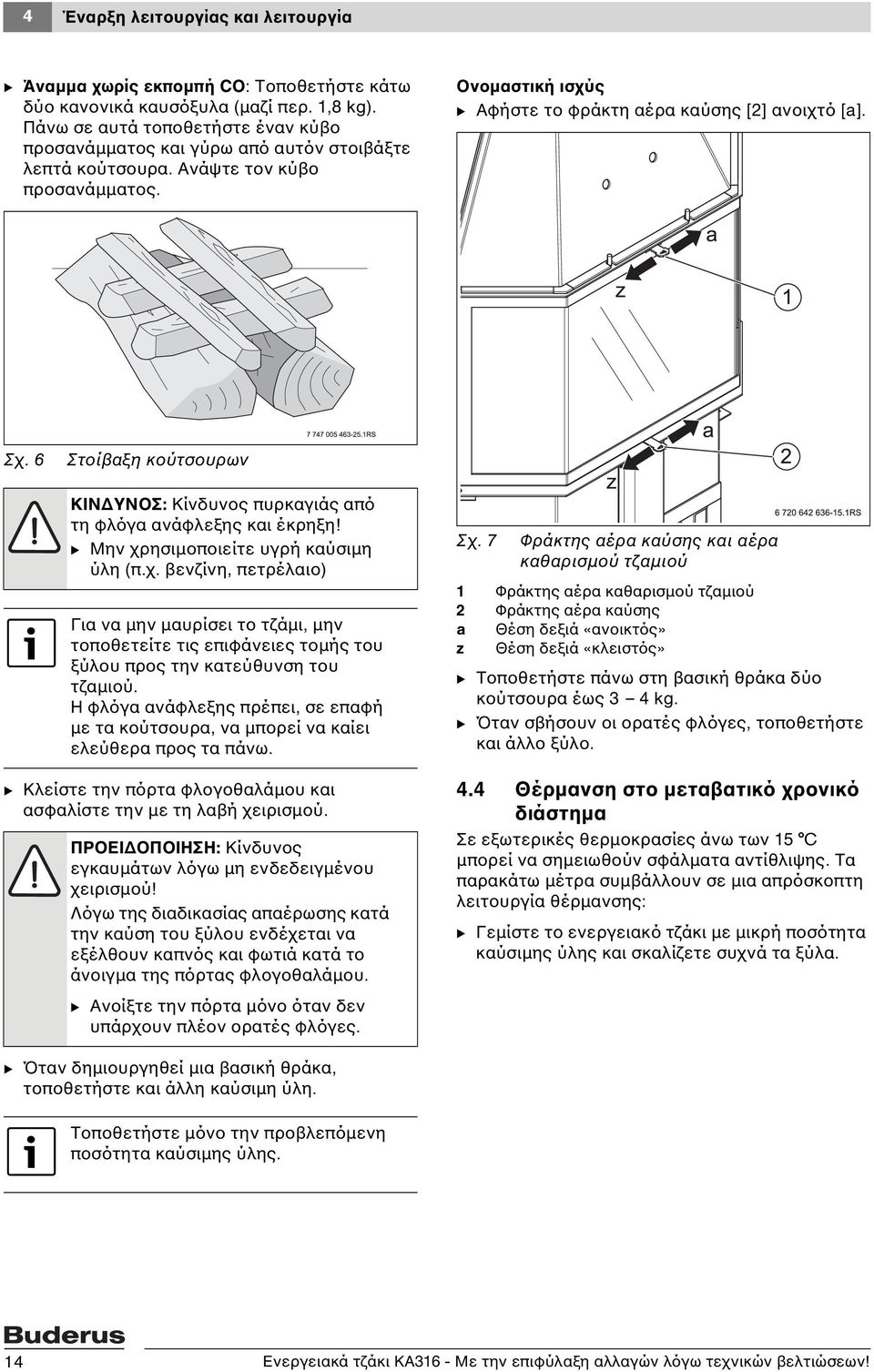

14 4 Έναρξη λειτουργίας και λειτουργία B Άναμμα χωρίς εκπομπή CO: Τοποθετήστε κάτω δύο κανονικά καυσόξυλα (μαζί περ. 1,8 kg). Πάνω σε αυτά τοποθετήστε έναν κύβο προσανάμματος και γύρω από αυτόν στοιβάξτε λεπτά κούτσουρα. Ανάψτε τον κύβο προσανάμματος. Ονομαστική ισχύς B Αφήστε το φράκτη αέρα καύσης [2] ανοιχτό [a]. Σχ. 6 Στοίβαξη κούτσουρων ΚΙΝΔΥΝΟΣ: Κίνδυνος πυρκαγιάς από τη φλόγα ανάφλεξης και έκρηξη! B Μην χρησιμοποιείτε υγρή καύσιμη ύλη (π.χ. βενζίνη, πετρέλαιο) Για να μην μαυρίσει το τζάμι, μην τοποθετείτε τις επιφάνειες τομής του ξύλου προς την κατεύθυνση του τζαμιού. Η φλόγα ανάφλεξης πρέπει, σε επαφή με τα κούτσουρα, να μπορεί να καίει ελεύθερα προς τα πάνω. B Κλείστε την πόρτα φλογοθαλάμου και ασφαλίστε την με τη λαβή χειρισμού. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος εγκαυμάτων λόγω μη ενδεδειγμένου χειρισμού! Λόγω της διαδικασίας απαέρωσης κατά την καύση του ξύλου ενδέχεται να εξέλθουν καπνός και φωτιά κατά το άνοιγμα της πόρτας φλογοθαλάμου. B Ανοίξτε την πόρτα μόνο όταν δεν υπάρχουν πλέον ορατές φλόγες. Σχ. 7 Φράκτης αέρα καύσης και αέρα καθαρισμού τζαμιού 1 Φράκτης αέρα καθαρισμού τζαμιού 2 Φράκτης αέρα καύσης a Θέση δεξιά «ανοικτός» z Θέση δεξιά «κλειστός» B Τοποθετήστε πάνω στη βασική θράκα δύο κούτσουρα έως 3 4 kg. B Όταν σβήσουν οι ορατές φλόγες, τοποθετήστε και άλλο ξύλο. 4.4 Θέρμανση στο μεταβατικό χρονικό διάστημα Σε εξωτερικές θερμοκρασίες άνω των 15 C μπορεί να σημειωθούν σφάλματα αντίθλιψης. Τα παρακάτω μέτρα συμβάλλουν σε μια απρόσκοπτη λειτουργία θέρμανσης: B Γεμίστε το ενεργειακό τζάκι με μικρή ποσότητα καύσιμης ύλης και σκαλίζετε συχνά τα ξύλα. B Όταν δημιουργηθεί μια βασική θράκα, τοποθετήστε και άλλη καύσιμη ύλη. Τοποθετήστε μόνο την προβλεπόμενη ποσότητα καύσιμης ύλης. 14 Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

15 Έναρξη λειτουργίας και λειτουργία Ποσότητα καύσιμης ύλης και ρύθμιση του αέρα καύσης Για τη βέλτιστη λειτουργία του ενεργειακού τζακιού προσέξτε τα ακόλουθα σημεία: B Χρησιμοποιείτε ως καύσιμη ύλη μόνο ξύλο, κατά προτίμηση ξύλο οξιάς ( κεφάλαιο 3, Σελίδα 8). B Προσέξτε τη μέγιστη ποσότητα καύσιμης ύλης:καυσόξυλα 3 4 kg/h B Χρησιμοποιείτε κούτσουρα με διάμετρο περ. 100 mm. B Προσαρμόστε το μήκος των κούτσουρων στις διαστάσεις του φλογοθαλάμου: σε οριζόντια θέση μέσα στο φλογοθάλαμο 300 mm (έως 500 mm) B Κόψτε τα κούτσουρα έτσι, ώστε να μπορούν να τοποθετηθούν σε οριζόντια θέση μέσα στο φλογοθάλαμο. Σε περιορισμένο βαθμό μπορείτε να επηρεάσετε με την ποσότητα καύσιμης ύλης την ισχύ του ενεργειακού τζακιού: B Χρησιμοποιήστε μεγάλα κούτσουρα (διαμέτρου άνω των 10 cm) για αργή, ομοιόμορφη καύση. B Χρησιμοποιήστε μικρά κούτσουρα (διαμέτρου κάτω των 6 cm) για γρήγορη καύση και επίτευξη υψηλής ισχύος. Μέσω της πρακτικής χρήσης μπορείτε να προσδιορίσετε για την εκάστοτε ανάγκη την απαιτούμενη ποσότητα καύσιμης ύλης. 4.7 Απενεργοποίηση ενεργειακού τζακιού Αφού σβήσει η θράκα: B Μετακινήστε το φράκτη αέρα καύσης προς τα αριστερά ( Σχ.7,[z],Σελίδα14). B Καθαρίστε το ενεργειακό τζάκι και απορρίψτε την τέφρα. B Όταν υπάρχει κίνδυνος παγετού εκκενώστε όλους τους αγωγούς νερού του συστήματος εστίας. Η ποσότητα το ξύλου μπορεί κατά βάση να ρυθμιστεί μόνο σε περιορισμένο βαθμό. Οι πρώτες πρακτικές εμπειρίες από τη χρήση του ενεργειακού τζακιού σας παρέχουν τις γνώσεις για τη σωστή για εσάς ρύθμιση της ισχύος.τοποθετήστε μόνο την ποσότητα καύσιμης ύλης, που απαιτείται ή είναι εφικτή για την τρέχουσα ανάγκη θέρμανσης. 4.6 Διατήρηση θράκας (λειτουργία μερικού φορτίου) Η λειτουργία μερικού φορτίου ή η διατήρηση θράκας δεν υποστηρίζεται από αυτό το σύστημα εστίας. Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 15

16 4 Έναρξη λειτουργίας και λειτουργία 4.8 Πρωτόκολλο εκκίνησης Στοιχεία Τιμή Τύπος ενεργειακού τζακιού Αρ. σειράς βλέπε πινακίδα τύπου βλέπε πινακίδα τύπου Ημερομηνία τοποθέτησης Αντίθλιψη καπνοδόχου (κρύα) μετρήθηκε Pa Αντίθλιψη καπνοδόχου (θερμή) μετρήθηκε Pa Θερμοκρασία καυσαερίων μετρήθηκε C Ο ιδιοκτήτης έχει κατατοπιστεί και του έχουν παραδοθεί οι οδηγίες χρήσης Η πρώτη έναρξη λειτουργίας εκτελέστηκε μαζί με τον ιδιοκτήτη Υπογραφή/Σφραγίδα/Τεχνική εταιρεία 16 Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

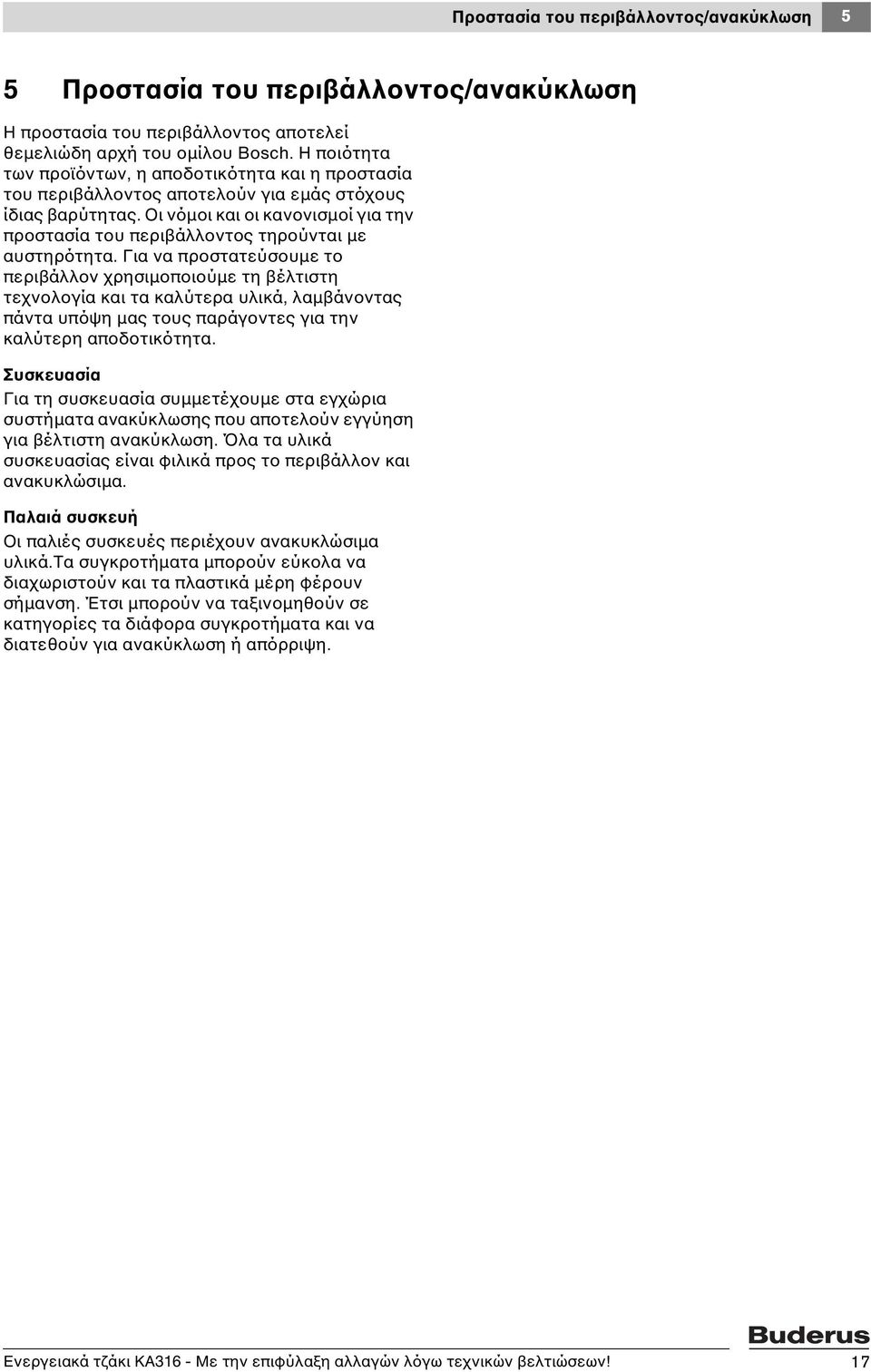

17 Προστασία του περιβάλλοντος/ανακύκλωση 5 5 Προστασία του περιβάλλοντος/ανακύκλωση Η προστασία του περιβάλλοντος αποτελεί θεμελιώδη αρχή του ομίλου Bosch. Η ποιότητα των προϊόντων, η αποδοτικότητα και η προστασία του περιβάλλοντος αποτελούν για εμάς στόχους ίδιας βαρύτητας. Οι νόμοι και οι κανονισμοί για την προστασία του περιβάλλοντος τηρούνται με αυστηρότητα. Για να προστατεύσουμε το περιβάλλον χρησιμοποιούμε τη βέλτιστη τεχνολογία και τα καλύτερα υλικά, λαμβάνοντας πάντα υπόψη μας τους παράγοντες για την καλύτερη αποδοτικότητα. Συσκευασία Για τη συσκευασία συμμετέχουμε στα εγχώρια συστήματα ανακύκλωσης που αποτελούν εγγύηση για βέλτιστη ανακύκλωση. Όλα τα υλικά συσκευασίας είναι φιλικά προς το περιβάλλον και ανακυκλώσιμα. Παλαιά συσκευή Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά.τα συγκροτήματα μπορούν εύκολα να διαχωριστούν και τα πλαστικά μέρη φέρουν σήμανση. Έτσι μπορούν να ταξινομηθούν σε κατηγορίες τα διάφορα συγκροτήματα και να διατεθούν για ανακύκλωση ή απόρριψη. Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 17

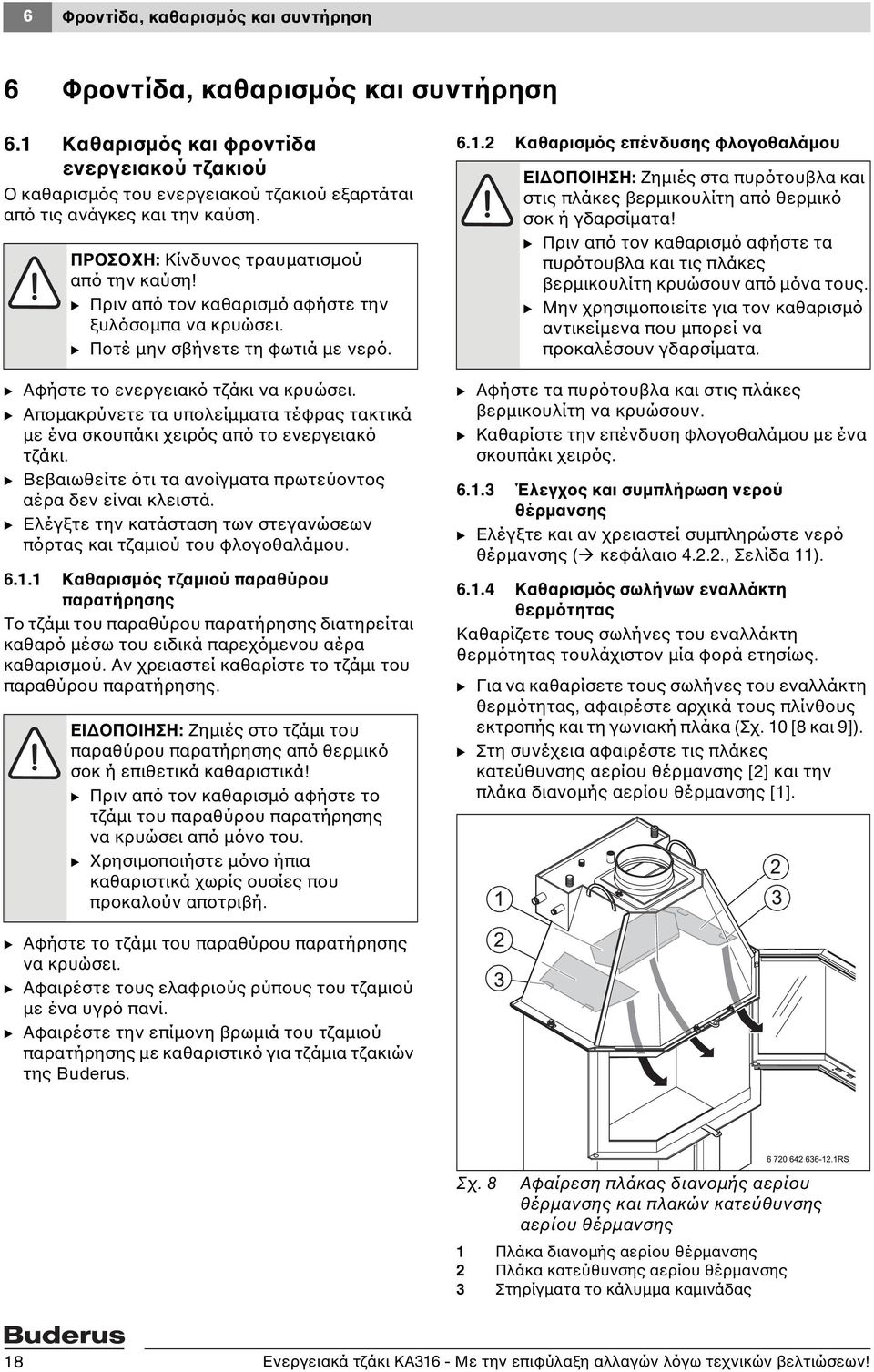

18 6 Φροντίδα, καθαρισμός και συντήρηση 6 Φροντίδα, καθαρισμός και συντήρηση 6.1 Καθαρισμός και φροντίδα ενεργειακού τζακιού Ο καθαρισμός του ενεργειακού τζακιού εξαρτάται από τις ανάγκες και την καύση. ΠΡΟΣΟΧΗ: Κίνδυνος τραυματισμού από την καύση! B Πριν από τον καθαρισμό αφήστε την ξυλόσομπα να κρυώσει. B Ποτέ μην σβήνετε τη φωτιά με νερό. B Αφήστε το ενεργειακό τζάκι να κρυώσει. B Απομακρύνετε τα υπολείμματα τέφρας τακτικά με ένα σκουπάκι χειρός από το ενεργειακό τζάκι. B Βεβαιωθείτε ότι τα ανοίγματα πρωτεύοντος αέρα δεν είναι κλειστά. B Ελέγξτε την κατάσταση των στεγανώσεων πόρτας και τζαμιού του φλογοθαλάμου Καθαρισμός τζαμιού παραθύρου παρατήρησης Το τζάμι του παραθύρου παρατήρησης διατηρείται καθαρό μέσω του ειδικά παρεχόμενου αέρα καθαρισμού. Αν χρειαστεί καθαρίστε το τζάμι του παραθύρου παρατήρησης. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στο τζάμι του παραθύρου παρατήρησης από θερμικό σοκ ή επιθετικά καθαριστικά! B Πριν από τον καθαρισμό αφήστε το τζάμι του παραθύρου παρατήρησης να κρυώσει από μόνο του. B Χρησιμοποιήστε μόνο ήπια καθαριστικά χωρίς ουσίες που προκαλούν αποτριβή Καθαρισμός επένδυσης φλογοθαλάμου ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στα πυρότουβλα και στις πλάκες βερμικουλίτη από θερμικό σοκ ή γδαρσίματα! B Πριν από τον καθαρισμό αφήστε τα πυρότουβλα και τις πλάκες βερμικουλίτη κρυώσουν από μόνα τους. B Μην χρησιμοποιείτε για τον καθαρισμό αντικείμενα που μπορεί να προκαλέσουν γδαρσίματα. B Αφήστε τα πυρότουβλα και στις πλάκες βερμικουλίτη να κρυώσουν. B Καθαρίστε την επένδυση φλογοθαλάμου με ένα σκουπάκι χειρός Έλεγχος και συμπλήρωση νερού θέρμανσης B Ελέγξτε και αν χρειαστεί συμπληρώστε νερό θέρμανσης ( κεφάλαιο , Σελίδα 11) Καθαρισμός σωλήνων εναλλάκτη θερμότητας Καθαρίζετε τους σωλήνες του εναλλάκτη θερμότητας τουλάχιστον μία φορά ετησίως. B Για να καθαρίσετε τους σωλήνες του εναλλάκτη θερμότητας, αφαιρέστε αρχικά τους πλίνθους εκτροπής και τη γωνιακή πλάκα (Σχ. 10 [8 και 9]). B Στη συνέχεια αφαιρέστε τις πλάκες κατεύθυνσης αερίου θέρμανσης [2] και την πλάκα διανομής αερίου θέρμανσης [1]. B Αφήστε το τζάμι του παραθύρου παρατήρησης να κρυώσει. B Αφαιρέστε τους ελαφριούς ρύπους του τζαμιού με ένα υγρό πανί. B Αφαιρέστε την επίμονη βρωμιά του τζαμιού παρατήρησης με καθαριστικό για τζάμια τζακιών της Buderus. Σχ. 8 Αφαίρεση πλάκας διανομής αερίου θέρμανσης και πλακών κατεύθυνσης αερίου θέρμανσης 1 Πλάκα διανομής αερίου θέρμανσης 2 Πλάκα κατεύθυνσης αερίου θέρμανσης 3 Στηρίγματα το κάλυμμα καμινάδας 18 Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

19 Φροντίδα, καθαρισμός και συντήρηση 6 B Καθαρίστε τους σωλήνες του εναλλάκτη θερμότητας [1] με μια βούρτσα [2]. B Τοποθετήστε τις πλάκες κατεύθυνσης αερίου θέρμανσης ( Σχ. 8, [2], Σελίδα 18) πάνω στα στηρίγματα στο κάλυμμα καμινάδας ( Σχ. 8, [3], Σελίδα 18) και στους σωλήνες του εναλλάκτη θερμότητας. Η λοξοτομή 25 της πλάκας κατεύθυνσης αερίου θέρμανσης πρέπει να δείχνει προς τα κάτω στην πόρτα του φλογοθαλάμου. 6.2 Συντήρηση της ξυλόσομπας και της καπνοδόχου Εκτός από τον τακτικό καθαρισμό συνιστούμε καλή συντήρηση του συστήματος εστίας μετά την ολοκλήρωση της περιόδου θέρμανσης. ΚΙΝΔΥΝΟΣ: Κίνδυνος θανάτου λόγω πυρκαγιάς στην καπνοδόχο! B Αναθέστε στο συντηρητή της περιοχής τον ετήσιο έλεγχο και καθαρισμό της καπνοδόχου. Σχ. 9 Καθαρισμός σωλήνων εναλλάκτη θερμότητας 1 Σωλήνες εναλλάκτη θερμότητας 2 Βούρτσα Για να διασφαλιστεί ο βαθμός απόδοσης της συσκευής, απαιτείται η τοποθέτηση των πλακών κατεύθυνσης αερίου θέρμανσης και της πλάκας διανομής αερίου θέρμανσης. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω εσφαλμένης συντήρησης του συστήματος εστίας! B Αναθέστε τη συντήρηση του συστήματος εστίας σε μια εξουσιοδοτημένη τεχνική εταιρεία. B Αναθέστε την αντικατάσταση των ελαττωματικών εξαρτημάτων σε μια εξουσιοδοτημένη τεχνική εταιρεία. Μετά τον καθαρισμό των σωλήνων του εναλλάκτη θερμότητας τοποθετήστε τις πλάκες κατεύθυνσης αερίου θέρμανσης και την πλάκα διανομής αερίου θέρμανσης: B Η γωνιασμένη στη μακριά πλευρά πλάκα διανομής αερίου θέρμανσης ( Σχ.8,[1],Σελίδα18) πρέπει να ωθηθεί με τη φαρδιά πλευρά στο φλογοθάλαμο προς τα πάνω ανάμεσα στις σειρές των σωλήνων του εναλλάκτη θερμότητας, να περιστραφεί πάνω από τους κάτω σωλήνες του εναλλάκτη θερμότητας, να τοποθετηθεί πάνω στους κάτω σωλήνες του εναλλάκτη θερμότητας και να ωθηθεί τέρμα μπροστά. Οι εσοχές στις γωνίες πρέπει να δείχνουν προς τα κάτω. Εμποδίζουν τη μετακίνηση της πλάκας διανομής αερίου θέρμανσης. Μόνο αν τοποθετηθεί σωστά η πλάκα διανομής αερίου θέρμανσης, διασφαλίζεται η καλύτερη δυνατή μεταφορά θερμότητας. Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 19

20 6 Φροντίδα, καθαρισμός και συντήρηση 6.3 Πρωτόκολλο επιθεώρησης και συντήρησης Εφόσον ύστερα από μια επιθεώρηση επιβάλλεται από την κατάσταση του συστήματος, εκτελέστε τις εργασίες συντήρησης. Το πρωτόκολλο επιθεώρησης και συντήρησης χρησιμεύει και ως πρότυπο αντιγραφής. B Υπογράψτε τις εργασίες επιθεώρησης που διεξήχθησαν και σημειώστε την ημερομηνία. Εργασίες συντήρησης ανάλογα τα αποτελέσματα επιθεώρησης και τις ανάγκες Σελίδα Ημερομηνία: Ημερομηνία: Ημερομηνία: 1. Έλεγχος της γενικής κατάστασης του συστήματος εστίας 2. Διεξαγωγή οπτικού ελέγχου και ελέγχου λειτουργίας του συστήματος εστίας 3. Έλεγχος τμημάτων της εγκατάστασης που φέρουν νερό για: Έλεγχο στεγανότητας Εμφανή διάβρωση Σημάδια παλαίωσης (φθορά, ρωγμές) 4. Έλεγχος της σωστής θέσης των πυρότουβλων στο φλογοθάλαμο 5. Έλεγχος των επιφανειών θέρμανσης και του φλογοθαλάμου για ρύπους και αν χρειαστεί καθαρισμός. 6. Έλεγχος του αγωγού προσαγωγής αέρα καύσης και του αγωγού απαγωγής καυσαερίων για: Λειτουργία και ασφάλεια Στεγανότητα κατά τη λειτουργία 7. Έλεγχος εναλλάκτη θερμότητας ασφαλείας και θερμικής βαλβίδας ασφαλείας 8. Έλεγχος ανόδου θερμοκρασίας επιστροφής C C C 9. Έλεγχος λειτουργιών ταμπλό ρύθμισης ( τεχνικά έγγραφα για το ταμπλό ρύθμισης) 10. Έλεγχος εγκατάστασης απαγωγής καυσαερίων Θερμοκρασία καυσαερίων Αντίθλιψη C Pa C Pa C Pa 11. Τελικός έλεγχος των εργασιών επιθεώρησης με τεκμηρίωση των αποτελεσμάτων μέτρησης και ελέγχου 12. Επιβεβαίωση της σωστής επιθεώρησης Σφραγίδαετ αιρείας/ Υπογραφή Σφραγίδαετ αιρείας/ Υπογραφή Σφραγίδαετ αιρείας/ Υπογραφή 20 Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

21 Αποκατάσταση βλαβών 7 7 Αποκατάσταση βλαβών Πρώτη έναρξη λειτουργίας Βλάβη Αίτιες Αντιμετώπιση Οσμή βερνικιού και παρουσία καπνού. Πίν. 4 Η εφαρμοσμένη προστατευτική βαφή στεγνώνει. Αποκατάσταση βλαβών κατά την πρώτη έναρξη λειτουργίας Λειτουργία Βλάβη Αίτιες Αντιμετώπιση Το ενεργειακό τζάκι δεν θερμαίνει πλέον επαρκώς. Ο χώρος δεν θερμαίνεται. Πίν. 5 Η καύσιμη ύλη είναι πολύ υγρή. Ανεπαρκής ποσότητα καύσιμης ύλης Σχάρα προσαγωγής αέρα κλειστή ή φραγμένη. Ανεπαρκής αντίθλιψη καπνοδόχου Πόρτα φλογοθαλάμου μη στεγανή. Ανεπαρκής απόδοση θερμότητας στο νερό θέρμανσης. Τα ανοίγματα πρωτεύοντος αέρα έχουν φράξει από τέφρα ή καύσιμη ύλη. Αποκατάσταση βλαβών στην κανονική λειτουργία B Λειτουργήστε το ενεργειακό τζάκι για τουλάχιστον δύο ώρες με ονομαστική ισχύ. B Φροντίστε για τον καλό αερισμό του χώρου τοποθέτησης. Το υγρό ξύλο έχει μικρότερη θερμογόνο δύναμη. B Χρησιμοποιείτε μόνο στεγνό ξύλο. B Τοποθετήστε 3 4 κούτσουρα με περ. 300 mm μήκος και 100 mm πάχος. B Ανοίξτε όλα τα υπάρχοντα ανοίγματα αέρα στη λειτουργία θέρμανσης. B Η καπνοδόχος είναι πολύ κρύα. Ανάψτε τη «βασική θράκα» στο φλογοθάλαμο χρησιμοποιώντας προσάναμμα ή εφημερίδα. B Ελέγξτε τα στοιχεία σύνδεσης και αν χρειαστεί καθαρίστε και μονώστε τα. B Κλείστε τυχόν ανοιχτές πόρτες άλλων εγκαταστάσεων καύσης που είναι συνδεδεμένες στην καπνοδόχο. B Συμβουλευτείτε το συντηρητή. B Αναθέστε σε μια τεχνική εταιρεία τον έλεγχο της αντίθλιψης της καπνοδόχου. B Αναθέστε τον έλεγχο της στεγανότητας των πορτών καθαρισμού της καπνοδόχου. B Κλείστε στεγανά την πόρτα φλογοθαλάμου. B Κλείστε καλά τη λαβή της πόρτας. B Αναθέστε σε μια τεχνική εταιρεία τη μόνωση και αν χρειαστεί την αντικατάσταση της πόρτας φλογοθαλάμου. B Καθαρίστε τους σωλήνες του εναλλάκτη θερμότητας. B Εξαερώστε το σύστημα αγωγών. B Ελέγξτε τον ελκυσμό καπνοδόχου. B Αναθέστε σε μια τεχνική εταιρεία την προσαρμογή της απόδοσης κυκλοφορητή. B Απομακρύνετε την τέφρα. B Διατηρήστε ανοιχτά τα ανοίγματα πρωτεύοντος αέρα. B Ελέγξτε τη σωστή θέση των πλίνθων πίσω τοιχώματος. Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 21

22 7 Αποκατάσταση βλαβών Λειτουργία Βλάβη Αίτιες Αντιμετώπιση Το ενεργειακό τζάκι θερμαίνει σε υπερβολικά μεγάλο βαθμό. Πολύ υψηλή αντίθλιψη καπνοδόχου. Πόρτα φλογοθαλάμου μη στεγανή. Πολύ μεγάλη ποσότητα καύσιμης ύλης. B Συμβουλευτείτε το συντηρητή. B Αναθέστε ενδεχομένως σε μια τεχνική εταιρεία την τοποθέτηση βοηθητικής συσκευής αερισμού. B Κλείστε στεγανά την πόρτα φλογοθαλάμου. B Κλείστε καλά τη λαβή χειρισμού. B Αναθέστε σε μια τεχνική εταιρεία τη μόνωση και αν χρειαστεί την αντικατάσταση της πόρτας φλογοθαλάμου. B Τοποθετήστε μόνο την ποσότητα καύσιμης ύλης, που απαιτείται ή είναι εφικτή για την τρέχουσα ανάγκη θέρμανσης. Η φωτιά δεν καίει καλά. Η καύσιμη ύλη είναι πολύ υγρή. B Χρησιμοποιείτε μόνο στεγνό ξύλο. Πίν. 5 Λανθασμένη καύσιμη ύλη/πολύ μεγάλη ποσότητα καύσιμης ύλης. Η παροχή καθαρού αέρα είναι ανεπαρκής. Η παροχή αέρα καύσης είναι ανεπαρκής. Ανεπαρκής αντίθλιψη καπνοδόχου. Οι πόρτες καθαρισμού της καπνοδόχου δεν είναι στεγανές ή δεν είναι κλειστές. Τα ανοίγματα πρωτεύοντος αέρα έχουν φράξει από τέφρα ή καύσιμη ύλη. Αποκατάσταση βλαβών στην κανονική λειτουργία Το ξύλο μεγάλου πάχους απανθρακώνεται αλλά δεν καίγεται σωστά. B Χρησιμοποιείτε ξύλο πάχους έως 100 mm. B Χρησιμοποιείτε μόνο μη επεξεργασμένο και μη επικαλυμμένο ξύλο. B Μην συμπληρώνετε περισσότερα από 3 4 κούτσουρα. B Εφόσον υπάρχει, ανοίξτε τη θυρίδα καθαρού αέρα. B Αν χρειαστεί ελέγξτε το κανάλι καθαρού αέρα και τη σχάρα εξωτερικού αέρα. B Ανοίξτε τα παράθυρα και τις πόρτες. B Ελέγξτε και αν χρειαστεί καθαρίστε το φράκτη αέρα καύσης. B Η καπνοδόχος είναι πολύ κρύα. Ανάψτε τη «βασική θράκα» στο φλογοθάλαμο χρησιμοποιώντας προσάναμμα ή εφημερίδα. B Ελέγξτε τα στοιχεία σύνδεσης και αν χρειαστεί καθαρίστε και μονώστε τα. B Αναθέστε τον καθαρισμό της καπνοδόχου σε μια τεχνική εταιρεία. B Αναθέστε τον έλεγχο της κατάστασης της καπνοδόχου σε μια τεχνική εταιρεία. B Ελέγξτε τη στεγανότητα των πορτών καθαρισμού της καπνοδόχου. B Κλείστε τις πόρτες καθαρισμού. B Απομακρύνετε την τέφρα. B Διατηρήστε ανοιχτά τα ανοίγματα πρωτεύοντος αέρα. B Ελέγξτε τη σωστή θέση των πλίνθων πίσω τοιχώματος. 22 Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

23 Αποκατάσταση βλαβών 7 Λειτουργία Βλάβη Αίτιες Αντιμετώπιση Η θερμική βαλβίδα ασφαλείας στάζει ή τρέχει. Το τζάμι του παραθύρου παρατήρησης μαυρίζει. Ενοχλητική δημιουργία καπνού Πίν. 5 Η θερμική βαλβίδα ασφαλείας δεν είναι στεγανή λόγω παρουσίας σωματιδίων ρύπων. Υπερβολική θερμότητα ή ανεπαρκής λήψη θερμότητας. Η καύσιμη ύλη είναι πολύ υγρή. Λανθασμένη καύσιμη ύλη/πολύ μεγάλη ποσότητα καύσιμης ύλης. Ο αέρας καθαρισμού τζαμιού είναι ανεπαρκής. Ανεπαρκής αντίθλιψη καπνοδόχου. Οι πόρτες καθαρισμού της καπνοδόχου δεν είναι στεγανές ή δεν είναι κλειστές. Ανεπαρκής αντίθλιψη καπνοδόχου. Παλινδρόμηση ή αναρροή στην καπνοδόχο. Πολύ μεγάλη ποσότητα καύσιμης ύλης ή η καύσιμη ύλη δεν έχει καεί ακόμα πλήρως. Αποκατάσταση βλαβών στην κανονική λειτουργία B Ενεργοποιήστε και ξεπλύνετε τη θερμική βαλβίδα ασφαλείας. B Διεξάγετε τις εργασίες συντήρησης. B Μειώστε την παραγωγή θερμότητας ή/και αυξήστε τη λήψη θερμότητας. B Καθαρίστε τους σωλήνες του εναλλάκτη θερμότητας. B Χρησιμοποιείτε μόνο στεγνό ξύλο. Το ξύλο μεγάλου πάχους απανθρακώνεται αλλά δεν καίγεται σωστά. B Χρησιμοποιείτε ξύλο πάχους έως 100 mm. B Χρησιμοποιείτε μόνο μη επεξεργασμένο και μη επικαλυμμένο ξύλο. B Μην συμπληρώνετε περισσότερα από 3 4 κούτσουρα. B Ανοίξτε το φράκτη αέρα καθαρισμού τζαμιού. B Απομακρύνετε τους ρύπους από τα ανοίγματα του αέρα καθαρισμού τζαμιού. B Η καπνοδόχος είναι πολύ κρύα. Ανάψτε τη «βασική θράκα» στο φλογοθάλαμο χρησιμοποιώντας προσάναμμα ή εφημερίδα. B Ελέγξτε τα στοιχεία σύνδεσης και αν χρειαστεί καθαρίστε και μονώστε τα. B Αναθέστε τον καθαρισμό της καπνοδόχου σε μια τεχνική εταιρεία. B Αναθέστε τον έλεγχο της κατάστασης της καπνοδόχου σε μια τεχνική εταιρεία. B Ελέγξτε τη στεγανότητα των πορτών καθαρισμού της καπνοδόχου. B Κλείστε τις πόρτες καθαρισμού. B Συμβουλευτείτε το συντηρητή. B Αναθέστε σε μια τεχνική εταιρεία τον έλεγχο της αντίθλιψης της καπνοδόχου. B Αναθέστε τον έλεγχο της κατάστασης της καπνοδόχου σε μια τεχνική εταιρεία. B Συμβουλευτείτε το συντηρητή. B Αναθέστε τον έλεγχο της κατάστασης της καπνοδόχου σε μια τεχνική εταιρεία. B Τοποθετήστε μόνο την ποσότητα καύσιμης ύλης, που απαιτείται ή είναι εφικτή για την τρέχουσα ανάγκη θέρμανσης. B Συμπληρώστε ξύλα μόνο στο στάδιο της θράκας. Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 23

24 7 Αποκατάσταση βλαβών Λειτουργία Βλάβη Αίτιες Αντιμετώπιση Έκρηξη Ο σωλήνας καυσαερίων κοκκινίζει. Πίν. 5 Πρόσκαιρη παλινδρόμηση ή αναρροή στην καπνοδόχο ή ανεπαρκής αντίθλιψη καπνοδόχου. Πολύ μεγάλη ποσότητα καύσιμης ύλης Καύσιμη ύλη πολύ λεπτόκοκκη. Υπερθέρμανση. Αποκατάσταση βλαβών στην κανονική λειτουργία B Συμβουλευτείτε το συντηρητή. B Αναθέστε σε μια τεχνική εταιρεία τον έλεγχο της αντίθλιψης της καπνοδόχου. B Αναθέστε τον έλεγχο της κατάστασης της καπνοδόχου σε μια τεχνική εταιρεία. B Τοποθετήστε μόνο την ποσότητα καύσιμης ύλης, που απαιτείται ή είναι εφικτή για την τρέχουσα ανάγκη θέρμανσης. B Επιλέξτε τη σωστή καύσιμη ύλη. B Σταματήστε αμέσως τη συμπλήρωση καύσιμης ύλης. B Κλείστε το φράκτη αέρα καύσης. B Περιμένετε να σβήσει η φωτιά από μόνη της. B Φροντίστε για επαρκή αερισμό. B Αναζητήστε την αιτία. B Ενημερώστε το συντηρητή. 24 Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

25 Πινακίδα τύπου 8 8 Πινακίδα τύπου Μεταφέρετε τα στοιχεία από την πινακίδα τύπου του ενεργειακού τζακιού στον παρακάτω πίνακα. Η πινακίδα τύπου περιέχει τα παρακάτω στοιχεία για το ενεργειακό τζάκι: Σχ. 10 Πινακίδα τύπου Σχ. 11 Κολλήστε εδώ τον αριθμό σειράς [19] Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 25

26 8 Πινακίδα τύπου Αρ. Κείμενο στην πινακίδα τύπου Μετάφραση Σημείωση 1 Πρότυπο EN Αριθμός έγκρισης τύπου EN 13229: , 19 Αρ. σειράς Αριθμόςσειράς 3 Έκδ. Έκδοση 4 Μοντ. Ονομασία μοντέλου 5 Pn (Hi) [kw] Ονομαστική ισχύς KA316 14,0 6 Ισχύς νερού σε [kw] 7,0 7 Ισχύς αέρα σε [kw] 7,0 8 Επιτρ. θερμοκρασία προσαγωγής σε [ C] 95,0 9 PMS σε [bar] Μέγιστη πίεση λειτουργίας 3 10 Θερμοκρασία καυσαερίων σε [ C] Βαθμός απόδοσης σε [%] 81,5 12 Εκπομπή CO σε (13 % O 2 ) [mg/m 3 ] 1238 Εκπομπή σκόνης [mg/m 3 ] Εγκατάσταση καύσης περιορισμένης χρονικής λειτουργίας κατάλληλη για πολλαπλή σύνδεση στην καπνοδόχο. Αυστρία: επιτρεπτή μόνο η λειτουργία ονομαστικού φορτίου. 14 Καύσιμη ύλη καυσόξυλα Η λειτουργία με διαφορετική καύσιμη ύλη δεν επιτρέπεται. 15 Αποστάσεις ασφαλείας: Απόσταση ασφαλείας μπροστά 800 mm Απόσταση ασφαλείας πλευρικά 50 mm Χρήση Υπόδειξη Υπόδειξη 16 Χώρα κατασκευής 17 Σε εγκαταστάσεις καύσης που εγκαθίστανται σε χώρο κατοικίας ή σε λεβητοστάσιο πρέπει να διασφαλίζεται μια επαρκής παροχή καθαρού αέρα. Κατά την εγκατάσταση και την έναρξη λειτουργίας της συσκευής τηρείτε τις οδηγίες. 18 Bosch Thermotechnik GmbH D Wetzlar/Germany Πίν. 6 Περιγραφή πινακίδας τύπου Υπόδειξη Διεύθυνση 26 Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

27 8 Σημειώσεις Ενεργειακά τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 27
