Το εσωτερικό του Υπολογιστή. Χρήστος Ρέτσας 1

Transcript

1 Το εσωτερικό του Υπολογιστή Χρήστος Ρέτσας 1

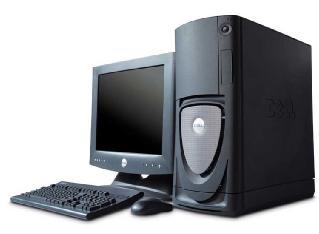

2 Περιφερειακές (εξωτερικές) συσκευές Κεντρική Μονάδα 2

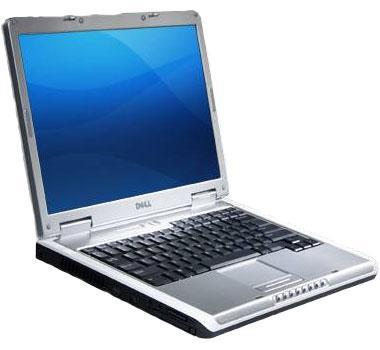

3 Που είναι ηκεντρική Μονάδα; Φορητός H/Y (laptop, netbook) Χρήστος Ρέτσας 3

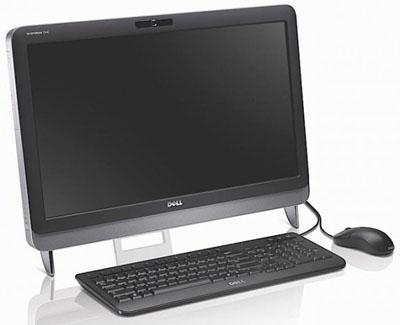

4 Που είναι ηκεντρική Μονάδα; Η/Υ όλα-σε-ένα (all-in-one PC) Χρήστος Ρέτσας 4

5 Τι θα μελετήσουμε; το εσωτερικό της Κεντρικής Μονάδας Χρήστος Ρέτσας 5

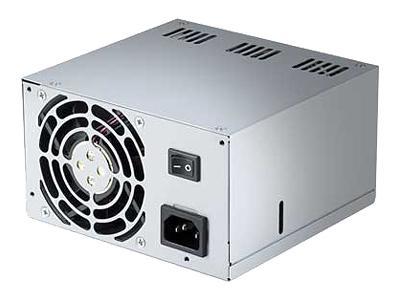

6 Τροφοδοτικό τροφοδοσία του Η/Υμε ηλεκτρικό ρεύμα Χρήστος Ρέτσας 6

7 Τροφοδοτικό εναλλασσόμενο ρεύμα τάση ρεύματος 220 Volt συνεχές ρεύμα τάσεις ρεύματος 5 και 12 Volt Χρήστος Ρέτσας 7

8 Μητρική Πλακέτα (motherboard) ROM Χρήστος Ρέτσας 8

9 ΟΗ/Υμία μηχανή επεξεργασίας δεδομένων Ποια εξαρτήματα συνεργάζονται κατά την επεξεργασία των δεδομένων; Χρήστος Ρέτσας 9

10 Επεξεργαστής ήκ.μ.ε. RAM ήμνήμη Τυχαίας Προσπέλασης Αποθηκευτικό Μέσο Χρήστος Ρέτσας 10

11 Αποτελέσματα (πληροφορίες) 12 ΜΝΗΜΗ RAM Δεδομένα 5, 7 Εντολές πρόσθεση Μεταφορά 3 2 Αντιγραφή ΕΠΕΞΕΡΓΑΣΤΗΣ Δεδομένα 5, 7 Εντολές πρόσθεση Αποτελέσματα (πληροφορίες) 12 5 Μεταφορά 1 Αντιγραφή 4 Επεξεργασία Αποτελέσματα (πληροφορίες) 12 Δεδομένα 5, 7 Εντολές πρόσθεση ΑΠΟΘΗΚΕΥΤΙΚΟ ΜΕΣΟ 11

12 Επεξεργαστής οεγκέφαλος του Η/Υ καθορίζει σε μεγάλο βαθμό τις επιδόσεις του Η/Υ μέτρηση της ταχύτητας του επεξεργαστή σε Hertz (Hz) π.χ. 3,2 GHz Χρήστος Ρέτσας 12

13 Μνήμη RAM αποθηκεύει προσωρινά δεδομένα και εντολές το μέγεθός της επηρεάζει τις επιδόσεις του Η/Υ μέτρησητηςχωρητικότητάςτηςσε byte π.χ. 512 MB, 1GB Χρήστος Ρέτσας 13

14 Αποθηκευτικά Μέσα αποθηκεύουν μόνιμα δεδομένα και εντολές το μέγεθός τους ΔΕΝ επηρεάζει σημαντικά τις επιδόσεις του Η/Υ μέτρηση της χωρητικότητάς τους σε byte π.χ. 8 GB, 1 ΤΒ Χρήστος Ρέτσας 14

15 Μνήμη RΟΜ Χρήστος Ρέτσας 15 ROM

16 Μνήμη ROM ROM= Read Only Memory είναι μνήμη μόνο ανάγνωσης έχει αποθηκευμένα μόνιμα, από τον κατασκευαστή της μητρικής πλακέτας, πληροφορίες και προγράμματα, υπεύθυνα για τη λειτουργία του Η/Υ εκεί βρίσκεται αποθηκευμένο το πρόγραμμα BIOS έχει μικρή σχετικά χωρητικότητα π.χ. μερικές 100άδες ΚBέως λίγες 10άδες ΜΒ Χρήστος Ρέτσας 16

17 Εσωτερικές Κάρτες Χρήστος Ρέτσας 17

18 Επεξεργαστής RAM Μητρική πλακέτα Αποθηκευτικά μέσα Εσωτερικές Κάρτες (ή Κάρτες Επέκτασης) Χρήστος Ρέτσας 18

19 Εσωτερικές Κάρτες συνδέονται σε κατάλληλες υποδοχές τις μητρικής πλακέτας διαθέτουν υποδοχές για την σύνδεση εξωτερικών συσκευών σε αυτές (θύρες σύνδεσης) άλλες είναι απαραίτητες για τη λειτουργία του Η/Υκαι άλλες όχι (παρέχουν πρόσθετες λειτουργίες) Χρήστος Ρέτσας 19

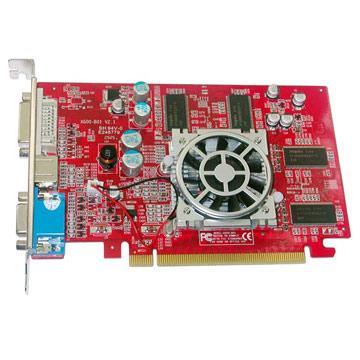

20 Παραδείγματα Εσωτερικών Καρτών Κάρτα οθόνης ή Κάρτα Γραφικών Κάρτα Ήχου Επεξεργαστής Μνήμη Κάρτα Δικτύου Άλλες κάρτες ραδιοφώνου τηλεόρασης βίντεο μόντεμ Ποιες κάρτες είναι απαραίτητες όχι απαραίτητες (πρόσθετες λειτουργίες) Χρήστος Ρέτσας 20

21 Πολλές σύγχρονες μητρικές πλακέτες ενσωματώνουν διάφορες εσωτερικές κάρτες? κάρτα δικτύου; ενσωματωμένη? κάρτα οθόνης; ενσωματωμένη? κάρτα ήχου; ενσωματωμένη θύρα σύνδεσης από κάρτα δικτύου θύρες σύνδεσης από κάρτα οθόνης θύρες σύνδεσης από κάρτα ήχου Χρήστος Ρέτσας 21

22 Θύρες Σύνδεσης Χρήστος Ρέτσας 22

23 Περιφερειακές (εξωτερικές) συσκευές Κεντρική Μονάδα Πώς συνδέονται οι περιφερειακές συσκευές στην Κεντρική Μονάδα; 23

24 Πώς συνδέονται οι Περιφερειακές Συσκευές στην Κεντρική Μονάδα; Ασύρματα (χωρίς καλώδιο) Ενσύρματα (με καλώδιο) Χρήστος Ρέτσας 24

25 Ενσύρματη σύνδεση ηενσύρματη σύνδεση περιφερειακών συσκευών σε κατάλληλες υποδοχές της Κεντρικής Μονάδας oι υποδοχές αυτές ονομάζονται θύρες ή πόρτες (ports) Χρήστος Ρέτσας 25

26 Θύρες σύνδεσης PS/2 USB VGA (γραφικών) Σειριακή (serial) κάρτας ήχου Παράλληλη (parallel) τοπικού δικτύου Χρήστος Ρέτσας 26

27 Θύρες σύνδεσης και προσαρμογείς PS/2 USB VGA (γραφικών) Σειριακή (serial) κάρτας ήχου Παράλληλη (parallel) τοπικού δικτύου Χρήστος Ρέτσας 27

28 Θύρες σύνδεσης Χρήστος Ρέτσας 28

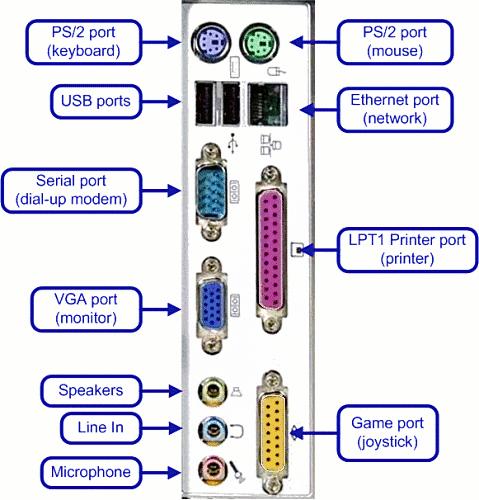

29 Θύρες σύνδεσης Α. θύρα PS/2 Β. USB θύρα C. Παράλληλη θύρα D. Θύρα χειριστηρίου παιχνιδιού E. Θύρα PS/2 F. USB θύρα G. Σειριακή θύρα H. Video (Monitor) Port I. Audio Line Out (Speakers) J. Microphone K. Audio Line In Χρήστος Ρέτσας 29

30 Χρήστος Ρέτσας 30

31 Στα έγκατα του laptop [1/2] Χρήστος Ρέτσας 31

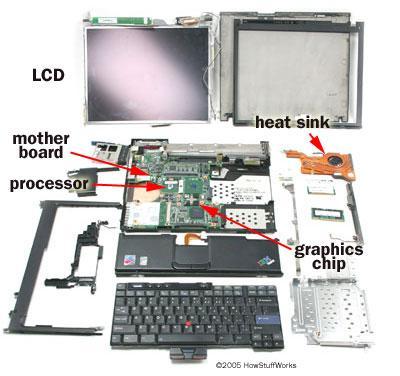

32 Στα έγκατα του laptop [2/2] Χρήστος Ρέτσας 32

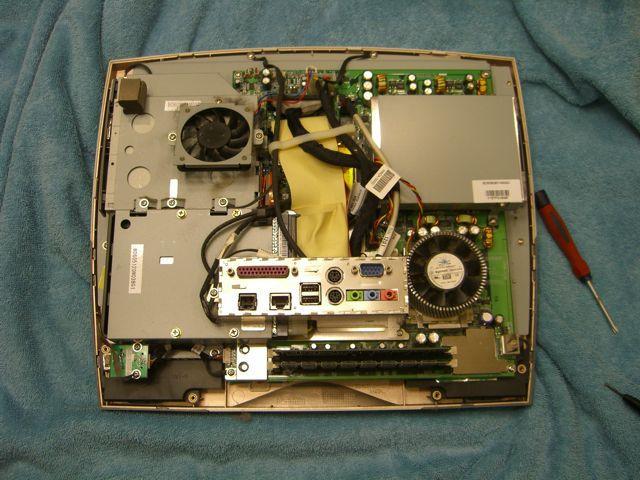

33 Στο εσωτερικό του όλα-σε-ένα Η/Υ Χρήστος Ρέτσας 33

34 Διαδικασία εκκίνησης Η/Υ 1. εκκινούμε τον Η/Υ 2. εκτελείται το πρόγραμμα BIOS ελέγχεται ΚΜΕ και RAM, ελέγχονται αποθηκευτικά μέσα: σκληρός δίσκος, οδηγοί οπτικών μέσων ελέγχονται υπόλοιπα εσωτερικά εξαρτήματα 3. ενεργοποιείται το Λειτουργικό Σύστημα

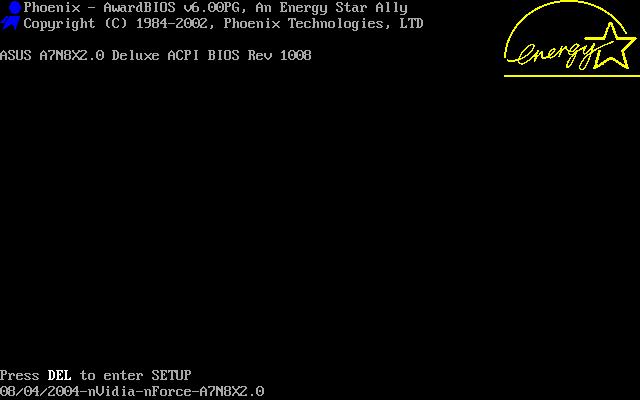

35 Μηνύματα BIOS Χρήστος Ρέτσας 35
