ΔΙΑΚΟΠΤΙΚΟ ΥΛΙΚΟ ΓΙΑ ΤΗΝ ΚΑΤΟΙΚΙΑ ΝΕΑ ΠΡΟΪΟΝΤΑ CelianeTM. Neutral Earth (σ. 158) Exclusive (σ. 162) ValenaTM. Niloe Κουτιά BatiboxTM.

Transcript

1 σ. 151 Πίνακας επιλογής μηχανισμών και πλακιδίων σ. 170 Αλλοι μηχανισμοί ελέγχου φωτισμού CelianeTM σ. 176 Μετάδοση ήχου σ. 183 Πίνακας επιλογής μηχανισμών και πλακιδίων GaleaTM Life σ. 192 Έλεγχος ρολών και θερμοκρασίας σ. 195 Διακόπτες, μπουτόν ValenaTM ΔΙΑΚΟΠΤΙΚΟ ΥΛΙΚΟ ΓΙΑ ΤΗΝ ΚΑΤΟΙΚΙΑ σ. 197 Πρίζες τηλεόρασης, ηχείων NEO σ. 201 Niloe μηχανισμοί Niloe Κουτιά BatiboxTM TM σ. 206 Oteo Oteo ΝΕΑ ΠΡΟΪΟΝΤΑ 2013 CelianeTM Neutral Earth (σ. 158) 148 CelianeTM Exclusive (σ. 162)

2 NEO σ. 168 Ρυθμιστές φωτισμού, ανιχνευτές κίνησης σ. 158 Πίνακας επιλογής πλαισίων σ. 164 Πίνακας επιλογής βάσεων στήριξης και κουτιων σ. 171 Έλεγχος ρολών και θερμοκρασίας, κουδούνια, εξαερισμός σ. 172 Πρίζες 2Π+Γ τύπου σούκο NEO σ. 173 Πρίζες φόρτισης USB, τηλεφώνου, πληροφορικής, τηλεόρασης σ. 178 Λυχνίες σ. 179 Πρίζα κεντρικής εγκατάστασης ηλεκτρ.σκούπας, πρίζα ξυρίσματος σ. 179 Πλακίδια και πλαίσια ΙΡ 44, κουτιά εξωτερ. τοποθετησης σ. 180 Βάσεις στήριξης Batibox σ. 187 Πίνακας επιλογής πλαισίων και κουτιών σ. 188 Ελεγχος και ρύθμιση φωτισμού σ. 190 Πρίζες 2Π+Γ τύπου σούκο σ. 191 Πρίζες τηλεφώνου, πληροφορικής, τηλεόρασης, ηχείων σ. 193 Κουδούνια Έλεγχος-φωτισμός, εξοικονόμηση ενέργειας σ. 193 Λυχνίες, εξαρτήματα σ. 195 Ανιχνευτές κίνησης σ. 196 Ρυθμιστές φωτισμού σ. 196 Έλεγχος ρολών και θερμοκρασίας σ. 196 Πρίζες 2Π+Γ τύπου σούκο, τηλεφώνου, πληροφορικής σ. 197 Διακόπτης ξενοδοχείου, εξαρτήματα σ. 198 Πίνακας επιλογής πλαισίων σ. 204 Κουτιά οκτάγωνα για χωνευτή τοποθέτηση σε τοίχο σ. 204 Batibox Κουτιά χωνευτής τοποθέτησης σε τοίχο και γυψοσανίδα NEO σ. 202 Niloe πλαίσια σ. 203 Πίνακας επιλογής κουτιών σ. 166 Διακόπτες, μπουτόν σ. 174 Πρίζες ηχείων, audio/video, wi-fi access points σ. 207 Oteo στενού πλήκτρου CelianeΤΜ λειτουργίες ECO ρυθμιστής (σ. 168) Πρίζα φόρτισης USB (σ. 173) NIloeTM (σ. 201) 149

3 celiane Η πιο πλούσια σειρά σε λειτουργίες και αποχρώσεις Η σειρά Celiane προσφέρει εργονομικές και καινοτομικές λύσεις που συμβάλλουν στην άνεση και στην ποιότητα ζωής. Με μεγάλη ποικιλία από υλικά και χρώματα, οι 49 αποχρώσεις δημιουργούν μια αρμονική ατμόσφαιρα υψηλής αισθητικής στην κατοικία ΛΕΙΤΟΥΡΓΙΕΣ Άνεση Εξοικονόμηση ενέργειας Multimedia MyHome Σύστημα οικιακών αυτοματισμών 2 τεχνολογίες: BUS/SCS και Ασύρματη ZigBee. Για τον έλεγχο όλων των λειτουργιών της κατοικίας, βλ. σελ. 116 AΠΟΧΡΩΣΕΙΣ NEUTRAL NEUTRAL ΕARTH GLASS & PORCELAIN LEATHER & WOOD GLAZED ANODISED CORIAN * METAL FROSTED * Κατοχυρωμένη εμπορική ονομασία της DuPont de Nemours 150

4 πίνακας επιλογής Celiane TM μηχανισμοί και πλακίδια ΜΗΧΑΝΙΣΜΟΙ ΠΛΑΚΙΔΙΑ White Titanium Ivory Graphite ΕΛΕΓΧΟΣ ΚΑΙ ΡΥΘΜIΣΗ ΦΩΤΙΣΜΟΥ Αρ. καταλ. Αλλέ-ρετούρ 10 AX Απλός 10 AX Αλλέ-ρετούρ 10 AX με ενδεικτικό (1) Αλλέ-ρετούρ 10 AX με θέση ετικέττας (1) Αλλέ-ρετούρ 10 AX με φωτεινό δακτύλιο Λειτουργία φωτεινή ή ένδειξης κατάστασης Απλός 10 AX με φωτεινό δακτύλιο Λειτουργία φωτεινή ή ένδειξης κατάστασης Αλλέ-ρετούρ με λεβιέ 6 AX (2) Αλλέ-ρετούρ με λεβιέ 6 AX και φωτεινό δακτύλιο (2) ενσωματωμένο ενδεικτικό ενσωματωμένο ενδεικτικό ενσωματωμένο ενδεικτικό ενσωματωμένο ενδεικτικό 1 Αλλέ-ρετούρ πατητός 6 AX Αλλέ-ρετούρ αθόρυβος 6 AX (2) Αλλέ-ρετούρ αθόρυβος 6 AX με ενδεικτικό και φωτεινό δακτύλιο (2) ενσωματωμένο ενδεικτικό ενσωματωμένο ενδεικτικό ενσωματωμένο ενδεικτικό ενσωματωμένο ενδεικτικό 1 Αλλέ-ρετούρ με ένδειξη κατάστασης χωρίς ουδέτερο Μεσαίος αλλέ-ρετούρ Διακόπτης αφής με ουδέτερο W Διακόπτης αφής χωρίς ουδέτερο W Kaolin Glass Kaolin Glass Titanium Glass Graphite Glass Kaolin Glass Graphite Glass 1 Διακόπτης για έλεγχο με κίνηση του χεριού με ουδέτερο W Μπουτόν μεταγωγικό 6 Α Μπουτόν 6 Α Mπουτόν μεταγωγικό 6Α με ενδεικτικό (1) Mπουτόν ένδειξης κατάστασης (1) Γίνεται φωτεινός ή με ένδειξη κατάστασης με λυχνίες (σελ. 178) (2) Ο μηχανισμός διατίθεται με κεντρικό πλήκτρο σε απόχρωση titanium 151

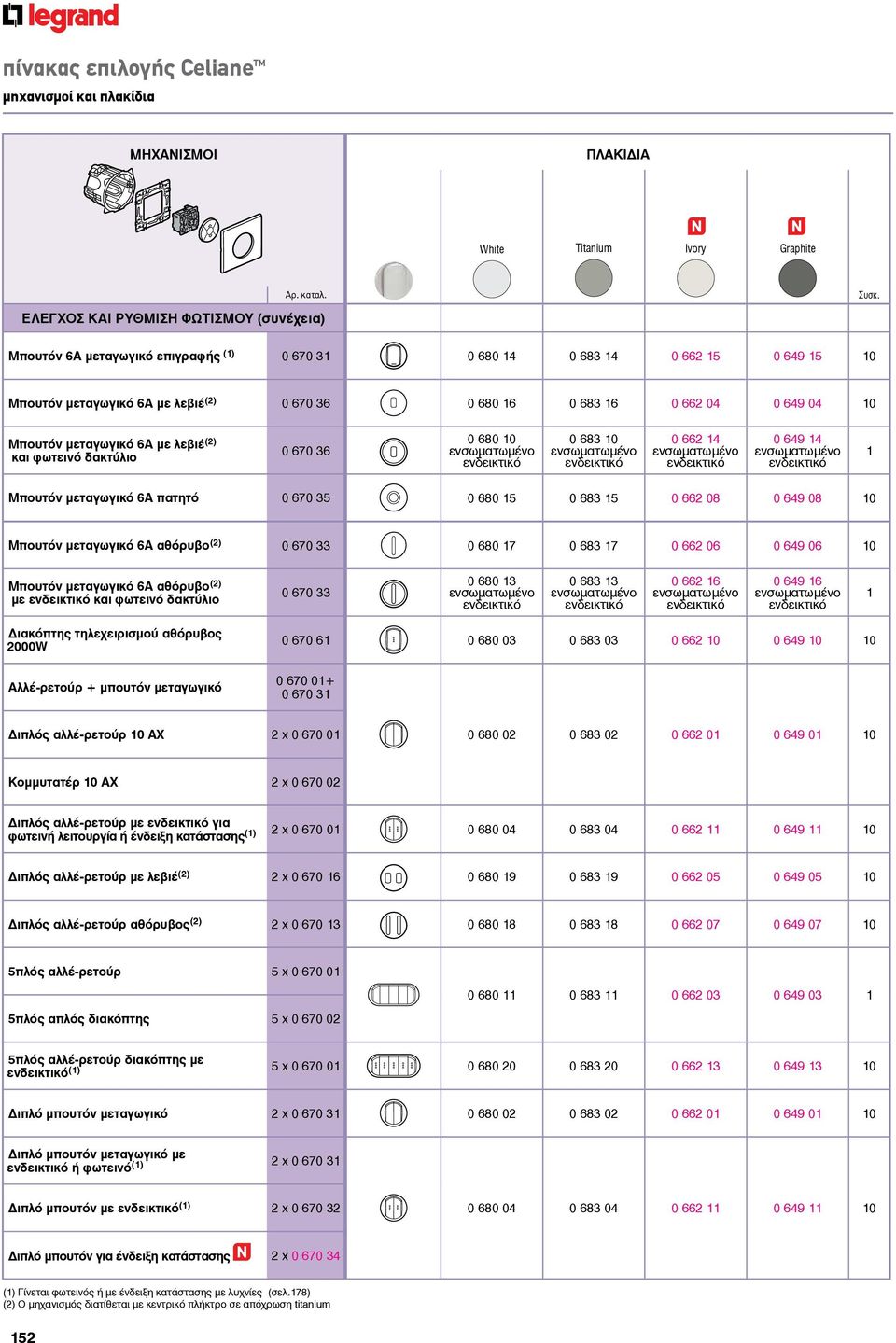

5 πίνακας επιλογής Celiane TM μηχανισμοί και πλακίδια ΜΗΧΑΝΙΣΜΟΙ ΠΛΑΚΙΔΙΑ White Titanium Ivory Graphite Αρ. καταλ. ΕΛΕΓΧΟΣ ΚΑΙ ΡΥΘΜIΣΗ ΦΩΤΙΣΜΟΥ (συνέχεια) Mπουτόν 6Α μεταγωγικό επιγραφής (1) Μπουτόν μεταγωγικό 6Α με λεβιέ (2) Μπουτόν μεταγωγικό 6Α με λεβιέ (2) και φωτεινό δακτύλιο ενσωματωμένο ενδεικτικό ενσωματωμένο ενδεικτικό ενσωματωμένο ενδεικτικό ενσωματωμένο ενδεικτικό 1 Μπουτόν μεταγωγικό 6Α πατητό Μπουτόν μεταγωγικό 6Α αθόρυβο (2) Μπουτόν μεταγωγικό 6Α αθόρυβο (2) με ενδεικτικό και φωτεινό δακτύλιο ενσωματωμένο ενδεικτικό ενσωματωμένο ενδεικτικό ενσωματωμένο ενδεικτικό ενσωματωμένο ενδεικτικό 1 Διακόπτης τηλεχειρισμού αθόρυβος 2000W Αλλέ-ρετούρ + μπουτόν μεταγωγικό Διπλός αλλέ-ρετούρ 10 ΑΧ 2 x Κομμυτατέρ 10 ΑΧ 2 x Διπλός αλλέ-ρετούρ με ενδεικτικό για φωτεινή λειτουργία ή ένδειξη κατάστασης (1) 2 x Διπλός αλλέ-ρετούρ με λεβιέ (2) 2 x Διπλός αλλέ-ρετούρ αθόρυβος (2) 2 x πλός αλλέ-ρετούρ 5 x πλός απλός διακόπτης 5 x πλός αλλέ-ρετούρ διακόπτης με ενδεικτικό (1) 5 x Διπλό μπουτόν μεταγωγικό 2 x Διπλό μπουτόν μεταγωγικό με ενδεικτικό ή φωτεινό (1) 2 x Διπλό μπουτόν με ενδεικτικό (1) 2 x Διπλό μπουτόν για ένδειξη κατάστασης 2 x (1) Γίνεται φωτεινός ή με ένδειξη κατάστασης με λυχνίες (σελ.178) (2) Ο μηχανισμός διατίθεται με κεντρικό πλήκτρο σε απόχρωση titanium 152

6 πίνακας επιλογής Celiane TM μηχανισμοί και πλακίδια ΜΗΧΑΝΙΣΜΟΙ ΠΛΑΚΙΔΙΑ White Titanium Ivory Graphite Αρ. καταλ. ΕΛΕΓΧΟΣ ΚΑΙ ΡΥΘΜIΣΗ ΦΩΤΙΣΜΟΥ (συνέχεια) Διπλό μπουτόν με λεβιέ (2) 2 x Διπλό μπουτόν αθόρυβο (2) 2 x πλό μπουτόν μεταγωγικό 5 x πλό μπουτόν 5 x πλό μπουτόν μεταγωγικό με ενδεικτικό (1) 5 x Ανιχνευτής κίνησης 2 καλωδίων, χωρίς ουδέτερο, με λειτουργία on/off, 400 W Ανιχνευτής κίνησης 3 καλωδίων, χωρίς ουδέτερο, με λειτουργία on/off, 1000 W Ανιχνευτής κίνησης 3 καλωδίων για οικονομικούς λαμπτήρες και LEDs Ανιχνευτής κίνησης με μπουτόν, 3 καλωδίων, 2000 W Ανιχνευτής κίνησης με μπουτόν, 2 καλωδίων, 400 W Ανιχνευτής διέλευσης ECO ρυθμιστής 2 καλωδίων Ρυθμιστής 0-10 V Ρυθμιστής 600 W Ρυθμιστής αφής Kaolin Glass Kaolin Glass Titanium Glass Graphite Glass Kaolin Glass Graphite Glass 1 Ρυθμιστής ισχύος 1000 W Μηχανισμός ελέγχου dimmer ράγας Ρυθμιστής για ανεμιστήρα Διακόπτης-φωτιστικό Παραδίδεται με πλακίδιο - - Spot 3 W (1) Γίνεται φωτεινός ή με ένδειξη κατάστασης με λυχνίες (σελ.178) (2) Ο μηχανισμός διατίθεται με κεντρικό πλήκτρο σε απόχρωση titanium Παραδίδεται με πλακίδιο

7 πίνακας επιλογής Celiane TM μηχανισμοί και πλακίδια ΜΗΧΑΝΙΣΜΟΙ ΠΛΑΚΙΔΙΑ White Titanium Ivory Graphite Αρ. καταλ. ΕΛΕΓΧΟΣ ΚΑΙ ΡΥΘΜIΣΗ ΦΩΤΙΣΜΟΥ (συνέχεια) Spot για κλιμακοστάσιο Χρονοδιακόπτης χωρίς ουδέτερο, 1000 W Διπολικός διακόπτης 20 ΑΧ Μπουτόν τραβηχτό 6Α ΕΛΕΓΧΟΣ ΡΟΛΩΝ ΚΑΙ ΘΕΡΜΟΚΡΑΣΙΑΣ Διακόπτης ρολών Μπουτόν ρολών Μηχανισμός ελέγχου ρολών αφής Kaolin Glass Kaolin Glass Titanium Glass Graphite Glass Kaolin Glass Graphite Glass 10 Προγραμματιζόμενος διακόπτης ρολών Ρελέ για ομαδικό έλεγχο (σε συνδυασμό με τον αρ. καταλ Χωρίς πλακίδιο - Θερμοστάτης χώρου Προγραμματιζόμενος θερμοστάτης χώρου ΠΡΙΖΕΣ 230 V± 2 Π+Γ τύπου σούκο, ακροδέκτες με βίδες Π+Γ τύπου σούκο, αυτόματοι ακροδέκτες Π+Γ τύπου σούκο, ακροδέκτες με βίδες, με καπάκι 2 Π+Γ τύπου σούκο, αυτόματοι ακροδέκτες, με καπάκι Π+Γ τύπου σούκο, ακροδέκτες με βίδες, με ενδεικτικό (1) Π+Γ τύπου σούκο, αυτόματοι ακροδέκτες, με ενδεικτικό (1) x 2Π+Γ τύπου σούκο, προκαλωδιωμένη, αυτόματοι ακροδέκτες Διατίθεται με ενσωματωμένο πλακίδιο Διατίθεται με ενσωματωμένο πλακίδιο x 2Π+Γ τύπου σούκο, προκαλωδιωμένη, αυτόματοι ακροδέκτες Διατίθεται με ενσωματωμένο πλακίδιο Διατίθεται με ενσωματωμένο πλακίδιο

8 πίνακας επιλογής Celiane TM μηχανισμοί και πλακίδια ΜΗΧΑΝΙΣΜΟΙ ΠΛΑΚΙΔΙΑ White Titanium Ivory Graphite Αρ. καταλ. ΠΡΙΖΕΣ 230 V± (συνέχεια) 4 x 2Π+Γ τύπου σούκο, προκαλωδιωμένη, αυτόματοι ακροδέκτες Διατίθεται με ενσωματωμένο πλακίδιο Διατίθεται με ενσωματωμένο πλακίδιο Π+Γ τύπου σούκο, ακροδέκτες με βίδες, UPS Διατίθεται με ενσωματωμένο πλακίδιο 10 Πρίζα φόρτισης συσκευών 2 USB ΠΡΙΖΕΣ ΤΗΛΕΦΩΝΟΥ ΚΑΙ ΠΛΗΡΟΦΟΡΙΚΗΣ Πρίζα τηλεφώνου RJ11, 1 εξόδου Πρίζα RJ45 τηλεφώνου + πρίζα TV απλή Πρίζα πληροφορικής RJ45, κατ.6 UTP Πρίζα πληροφορικής RJ45, κατ.6α STP Διπλή πρίζα πληροφορικής RJ45, κατ.6 UTP Διπλή πρίζα πληροφορικής RJ45, κατ.6α STP 2 x x Πρίζα USB Wi-Fi Access Point 230 V, white Wi-Fi Access Point 230 V, titanium Wi-Fi Access Point PoE Switch 6 RJ ΠΡΙΖΕΣ ΤΗΛΕΟΡΑΣΗΣ Πρίζα TV-RD-SAT απλή Πρίζα TV-RD-SAT διέλευσης Πρίζα TV-RD-SAT τερματική Πρίζα TV απλή Πρίζα TV διέλευσης Πρίζα TV τερματική ΠΡΙΖΑ MULTIMEDIA (τηλέφωνο + TV + internet) Πρίζα απλή RJ45 κατ.6 STP για οικιακό δίκτυο Evolutive

9 πίνακας επιλογής Celiane TM μηχανισμοί και πλακίδια ΜΗΧΑΝΙΣΜΟΙ ΠΛΑΚΙΔΙΑ White Titanium Ivory Graphite ΠΡΙΖΕΣ HXEΙΩΝ Αρ. καταλ. Πρίζα ηχείων απλή Πρίζα ηχείων διπλή 2 x ΠΡΙΖΕΣ AUDIO / VIDEO Πρίζα τριπλή RCA για σύνδεση Πρίζα τριπλή RCA προκαλωδιωμένη Πρίζα διπλή RCA + 1 S Video Διπλή πρίζα τριπλή RCA 2 x Διπλή πρίζα διπλή RCA + 1 S Video 2 x Πρίζα HDMI τύπου Α για σύνδεση Πρίζα HDMI τύπου Α προκαλωδιωμένη Πρίζα video HD Πρίζα audio jack 3,5 mm ζώνη ΜΕΤΑΔΟΣΗ ΗΧΟΥ Ραδιοφωνικός δέκτης RDS με οθόνη LCD Ραδιοφωνικός δέκτης FM Stereo Τροφοδοτικό με ενσωματωμένο ηχείο για το ραδιοφωνικό δέκτη Πολλαπλές ζώνες Κεντρική μονάδα μετάδοσης ήχου Τοπικό χειριστήριο μετάδοσης ήχου με οθόνη LCD Μονάδα επέκτασης ραδιοφωνικού δέκτη και ενδοεπικοινωνία Ηχείο Χωνευτό ηχείο - 2''

10 πίνακας επιλογής Celiane TM μηχανισμοί και πλακίδια ΜΗΧΑΝΙΣΜΟΙ ΠΛΑΚΙΔΙΑ White Titanium Ivory Graphite ΕΛΕΓΧΟΣ ΕΙΣΟΔΟΥ Αρ. καταλ. Κουδούνι 230 V με φωτεινή ένδειξη Κουδούνι 8-12 V με φωτεινή ένδειξη ΚΕΝΤΡΙΚΟΣ ΕΞΑΕΡΙΣΜΟΣ ΚΑΙ ΗΛΕΚΤΡΙΚΗ ΣΚΟΥΠΑ Διακόπτης A/P ελέγχου εξαερισμού Διακόπτης φωτισμού και εξαερισμού με χρονοκαθυστέρηση Πρίζα για κεντρική εγκατάσταση ηλεκτρικής σκούπας παραδίδεται με παραδίδεται με βάση και πλακίδιο βάση και πλακίδιο - - ΕΝΔΕΙΚΤΙΚΑ / ΦΩΤΙΣΤΙΚΑ ΑΣΦΑΛΕΙΑΣ Ενδεικτικό όδευσης παραδίδεται με πλακίδιο - Ενδεικτικό όδευσης και ασφαλείας παραδίδεται με πλακίδιο - Φωτιστικό ασφαλείας ΠΡΙΖΑ ΞΥΡΙΣΜΑΤΟΣ Πρίζα ξυρίσματος (παραδίδεται με τη βάση στήριξης) ΕΞΟΠΛΙΣΜΟΣ ΞΕΝΟΔΟΧΕΙΩΝ Διακόπτης δωματίου ξενοδοχείου Διακόπτης γενικής εντολής Μπουτόν γενικής εντολής Μπουτόν κλήσης για δωμάτιο με ενδεικτικό LED κατάστασης παραδίδεται με πλακίδιο παραδίδεται με πλακίδιο Διακόπτης με ένδειξη «Μην ενοχλείτε» Πλακίδια στεγανά IP 44, σελ

11 πίνακας επιλογής Celiane TM πλαίσια Οριζόντια ή κάθετη τοποθέτηση NEUTRAL 1 θέσης 2 θέσεων 3 θέσεων 4 θέσεων 5 θέσεων White Sand Taupe Cement Khaki NEUTRAL EARTH Ivory Ginger Nutmeg FROSTED Coconut Mirabelle Grapefruit Lavender Anise GLAZED Ice Mandarin Magenta Cyan Bamboo ANODISED Aluminium Titanium Mica Copper Cobalt Graphite

12 πίνακας επιλογής Celiane TM πλαίσια Οριζόντια ή κάθετη τοποθέτηση MATERIALS (*) 1 θέσης 2 θέσεων 3 θέσεων 4 θέσεων 5 θέσεων Brushed stainless steel Nickel Velvet Oxidised copper Oxidised iron Corian Antarctica (2) Corian Nocturne (2) Corian Pompeii Red (2) Maple Mahogany Wenge (1) Oak Cedar Porcelain (3) (4) Kaolin Glass Titanium Glass Graphite Glass Camel leather Wine-coloured leather Brown-coloured leather Για χώρους με υγρασία - Στεγανό IP 44 IP 44 - White IP 44 - Ivory (1) Φλαμουριά βαμμένη σε χρώμα wenge (2) Κατοχυρωμένη εμπορική ονομασία της DuPont de Nemours (3) Σχεδιασμένο από τον Bernardaud, διάσημο κατασκευαστή πορσελάνης Limoges (4) Πλαίσιο μεταλλικό με επικάλυψη απομίμησης πορσελάνης. Η χρήση αληθινής πορσελάνης δεν ανταποκρίνεται στα ποιοτικά στάνταρ της σειράς * Οι αποχρώσεις Oxidised Copper, Oxidised iron και leather, μπορούν να διαφέρουν 159

13 πίνακας επιλογής Celiane TM ειδικά πλαίσια Μηχανισμοί Celiane: 5πλές λειτουργίες 5x /2/31/32 Πρίζα 4πλή προκαλωδιωμένη /64 Οθόνη θυροτηλεόρασης Ρυθμιστής Ισχύος Προγραμματιζόμενος Θερμοστάτης χώρου Wi-Fi Access point /63/66 Ραδιοφωνικός δέκτης RDS με οθόνη LCD Switch 6RJ Μονάδα διαχείρισης θερμοκρασίας Κεντρική μονάδα συναγερμού Πληκτρολόγιο συναγερμού με οθόνη Σειρήνα εσωτερική Πρίζα ξυρίσματος Φωτιστικό ασφαλείας Θυροτηλέφωνο Πλαίσιο 4/5 στοιχείων Πλαίσιο 6/8 στοιχείων Πλαίσιο μεγάλων διαστάσεων Πλαίσιο 2 x 2 θέσεων Πλαίσιο 2 x 3 θέσεων NEUTRAL White Sand Taupe Cement Khaki NEUTRAL EARTH Ivory Ginger Nutmeg FROSTED Coconut Mirabelle Grapefruit Lavender Anise GLAZED Ice Mandarin Magenta Cyan Bamboo

14 πίνακας επιλογής Celiane TM ειδικά πλαίσια Πλαίσιο 4/5 στοιχείων Πλαίσιο 6/8 στοιχείων Πλαίσιο μεγάλων διαστάσεων Πλαίσιο 2 x 2 θέσεων Πλαίσιο 2 x 3 θέσεων ANODISED Aluminium Titanium (5) (5) (5) 1 Mica Copper Cobalt Graphite MATERIALS* Brushed stainless steel Nickel Velvet Oxidised copper Oxidised iron Corian Antarctica (2) Corian Nocturne (2) Corian Pompeii Red (2) Maple Mahogany Wenge (1) Oak Cedar Porcelain (3) Kaolin Glass Titanium Glass Graphite Glass Camel leather (4) Wine-coloured leather Brown-coloured leather (1) Φλαμουριά βαμμένη σε χρώμα wenge (2) Κατοχυρωμένη εμπορική ονομασία της DuPont de Nemours (3) Σχεδιασμένο από τον Bernardaud, διάσημο κατασκευαστή πορσελάνης Limoges (4) Πλαίσιο μεταλλικό με επικάλυψη απομίμησης πορσελάνης. Η χρήση αληθινής πορσελάνης δεν ανταποκρίνεται στα ποιοτικά στάνταρ της σειράς * Οι αποχρώσεις Oxidised Copper, Oxidised iron και leather, μπορούν να διαφέρουν (5) Bαμμένα σε απόχρωση Titanium 161

15 Μία μοναδική συλλογή CΕliane TM Exclusive Μία ξεχωριστή σειρά με πλαίσια από σπάνια και αυθεντικά υλικά, όπως σχιστόλιθο, τερακότα, γυαλί-καθρέφτη κ.ά. H σειρά Exclusive δημιουργήθηκε για όσους επιθυμούν αυτό που ξεφεύγει από τα συνηθισμένα, για όσους αναζητούν να ξεχωρίζουν! Tα πλαίσια Exclusive συνδιάζονται με πλήκτρα Titanium ή πλήκτρα Graphite. Τα πλαίσια της σειράς Exclusive καθώς και τα πλακίδια Graphite παράγονται μόνο κατόπιν ειδικής παραγγελίας. Ενδεικτικός χρόνος παράδοσης από την παραγγελία: περίπου 8 εβδομάδες. 162

16 πίνακας επιλογής Celiane TM Exclusive πλαίσια Oριζόντια ή κάθετη τοποθέτηση 1 θέσης 2 θέσεων 3 θέσεων 4 θέσεων 4/5 στοιχείων Πλαίσιο μεγάλων διαστάσεων Mirror Glass Polished Concrete Slate Limestone Terracota Brushed Gold Metal ΑΝΑΚΑΛΥΨΤΕ ΤΙΣ ΑΠΟΧΡΩΣΕΙΣ ΚΑΙ ΤΟΥΣ ΣΥΝΔΥΑΣΜΟΥΣ Limestone (Ασβεστόλιθος) Slate (Σχιστόλιθος) Slate με πλακίδιο Graphite Polished Concrete (Γυαλισμένο Σκυρόδεμα) Brushed Gold Metal (Χρυσό μεταλλικό) Brushed Gold Metal με πλακίδιο Graphite Terracota (Τερακότα) Mirror Glass (Γυαλί-καθρέφτης) Mirror Glass με πλακίδιο Graphite 163

17 πίνακας επιλογής Celiane TM βάσεις στήριξης και κουτιά ΠΛΑΙΣΙΑ CELIANE: 1 ΘΕΣΗ 2 ΘΕΣΕΙΣ οριζόντια / κάθετα 3 ΘΕΣΕΙΣ οριζόντια / κάθετα Με διαχωριστικό Χωρίς διαχωριστικό Με διαχωριστικό Χωρίς διαχωριστικό βαθ. 40mm 2 x βαθ. 40mm 3 x βαθ. 40mm ΚΟΥΤΙΑ ΤΟΙΧΟΥ ΟΚΤΑΓΩΝΑ στήριξη με νύχια με νύχια με επιμήκη νύχια 2 x με νύχια 2 x με επιμήκη νύχια 3 x με νύχια 3 x με επιμήκη νύχια ΒΑΣΕΙΣ ΣΤΗΡΙΞΗΣ βαθ. 40mm βαθ. 50mm βαθ. 40mm βαθ. 40mm ΚΟΥΤΙΑ ΤΟΙΧΟΥ BATIBOX στήριξη με νύχια ή βίδες ή 2 x βαθ. 40mm 2 x βαθ. 50mm ή 3 x βαθ. 40mm 3 x βαθ. 50mm βαθ. 40mm βαθ. 50mm βαθ. 40mm βαθ. 50mm βαθ. 40mm βαθ. 50mm ΚΟΥΤΙΑ ΓΥΨΟΣΑΝΙΔΑΣ BATIBOX στήριξη με βίδες βαθ. 40mm βαθ. 50mm βαθ. 40mm βαθ. 50mm βαθ. 40mm βαθ. 50mm KOYTIΑ ΓΙΑ ΤΟΙΧΟ ΚΑΙ ΓΥΨΟΣΑΝΙΔΑ με βίδες με νύχια με επιμήκη νύχια με βίδες με βίδες ΒΑΣΕΙΣ ΣΤΗΡΙΞΗΣ 164

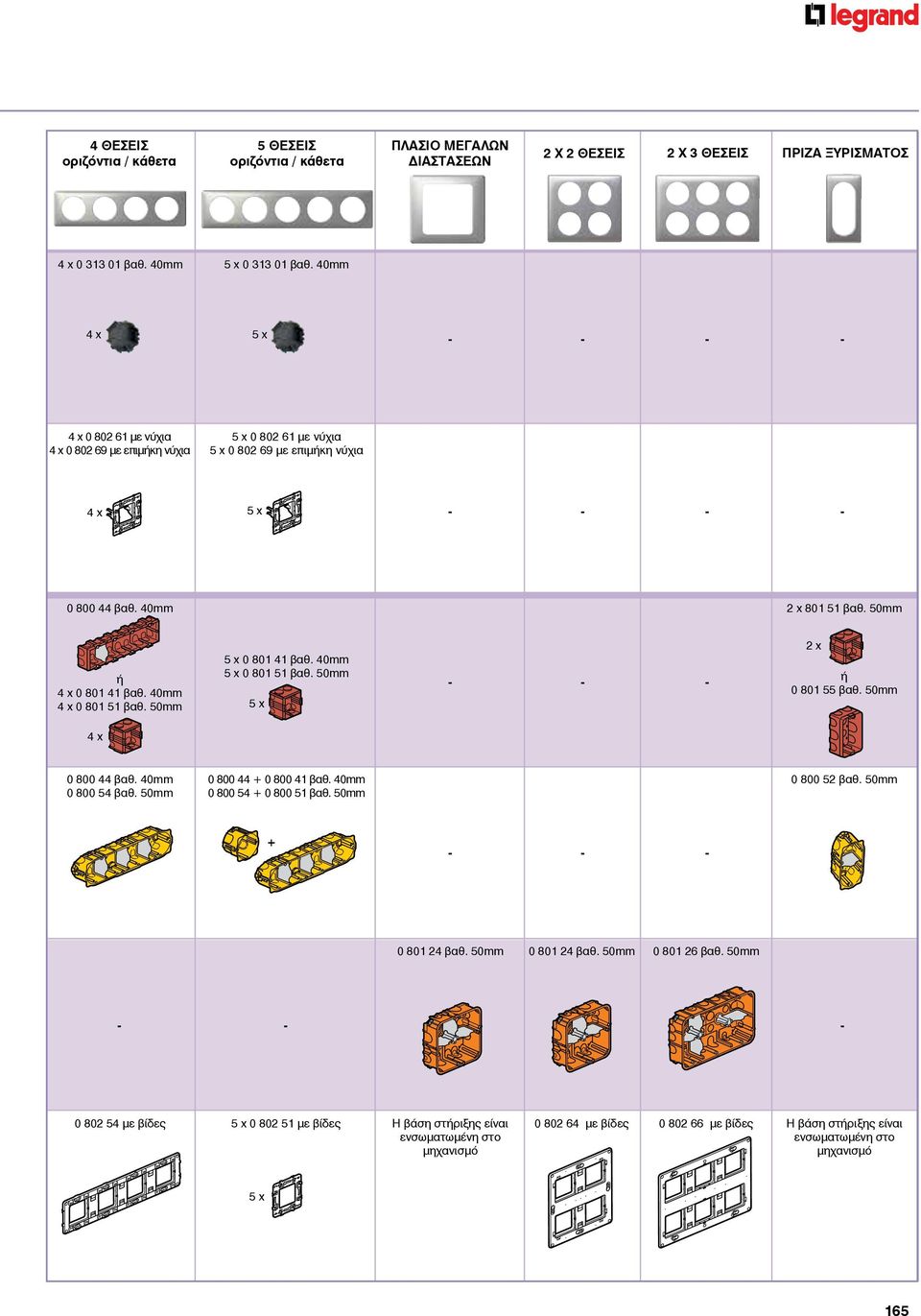

18 4 ΘΕΣΕΙΣ οριζόντια / κάθετα 5 ΘΕΣΕΙΣ οριζόντια / κάθετα ΠΛΑΣΙΟ ΜΕΓΑΛΩΝ ΔΙΑΣΤΑΣΕΩΝ 2 X 2 ΘΕΣΕΙΣ 2 X 3 ΘΕΣΕΙΣ ΠΡΙΖΑ ΞΥΡΙΣΜΑΤΟΣ 4 x βαθ. 40mm 5 x βαθ. 40mm 4 x 5 x x με νύχια 4 x με επιμήκη νύχια 5 x με νύχια 5 x με επιμήκη νύχια 4 x 5 x βαθ. 40mm 2 x βαθ. 50mm ή 4 x βαθ. 40mm 4 x βαθ. 50mm 5 x βαθ. 40mm 5 x βαθ. 50mm 5 x x ή βαθ. 50mm 4 x βαθ. 40mm βαθ. 50mm βαθ. 40mm βαθ. 50mm βαθ. 50mm βαθ. 50mm βαθ. 50mm βαθ. 50mm με βίδες 5 x με βίδες Η βάση στήριξης είναι ενσωματωμένη στο μηχανισμό με βίδες με βίδες Η βάση στήριξης είναι ενσωματωμένη στο μηχανισμό 5 x 165

19 μηχανισμοί Celiane TM έλεγχος φωτισμού 2 x (Aluminium) (Bamboo) (Mica) (Graphite Glass) Πίνακας επιλογής για πλακίδια σελ , πλαίσια σελ και βάσεις στήριξης σελ Αρ. καταλ. Διακόπτες Απλός 10 ΑΧ Γίνεται: - κομμυτατέρ συνδυάζοντας 2 μηχανισμούς αρ. καταλ και 1 πλακίδιο αρ. καταλ (white), (titanium), (ivory) ή (graphite) - απλός 5 εντολών, συνδυάζοντας 5 μηχανισμούς και 1 πλακίδιο αρ. καταλ (white), (titanium), (ivory), ή (graphite) - φωτεινός με φωτεινό δακτύλιο με τη λυχνία (σελ. 178) Αλλέ-ρετούρ 10 ΑΧ, 230 V± Γίνεται: - φωτεινός ή με ένδειξη κατάστασης, με λυχνίες (σελ. 178) και πλακίδιο αρ. καταλ (white), (titanium), (ivory) ή (graphite) - διπλός αλλέ-ρετούρ, συνδυάζοντας 2 μηχανισμούς αρ. καταλ και 1 πλακίδιο αρ. καταλ (white) ή (titanium), (ivory) ή (graphite) - επιγραφής φωτεινός, με λυχνίες (σελ. 178) και πλακίδιο αρ. καταλ (white), (titanium), (ivory) ή (graphite) - αλλέ-ρετούρ 5 εντολών συνδυάζοντας 5 μηχανισμούς αρ. καταλ και 1 πλακίδιο αρ. καταλ (white), (titanium), (ivory) ή (graphite) μπορεί επιπλέον να γίνει φωτεινός ή με ένδειξη κατάστασης με λυχνίες (σελ. 178) και πλακίδιο αρ. καταλ (white) ή (titanium) (ivory) ή (graphite) Αλλέ-ρετούρ με λεβιέ 6 AX 230 V± Γίνεται: - φωτεινός ή με ένδειξη κατάστασης με πλακίδιο αρ. καταλ (white), (titanium), (ivory) ή (graphite) που διατίθεται με λυχνία - διπλός αλλέ-ρετούρ, συνδυάζοντας 2 μηχανισμούς αρ. καταλ και 1 πλακίδιο αρ. καταλ (white), (titanium), (ivory) ή (graphite) O μηχανισμός διατίθεται με λεβιέ αποκλειστικά σε απόχρωση titanium Αλλέ-ρετούρ πατητός 6 AX 230 V± Ο μηχανισμός διατίθεται με κεντρικό πλήκτρο αποκλειστικά σε απόχρωση titanium Αρ. καταλ. Διακόπτες (συνέχεια) Αλλέ-ρετούρ αθόρυβος 6 ΑΧ 230 V± Γίνεται: - φωτεινός ή με ένδειξη κατάστασης με πλακίδιο αρ. καταλ (white), (titanium), (ivory) ή (graphite) που διατίθεται με λυχνία - διπλός αλλέ-ρετούρ, συνδυάζοντας 2 μηχανισμούς αρ. καταλ και 1 πλακίδιο αρ. καταλ (white), (titanium), (ivory), ή (graphite) Ο μηχανισμός διατίθεται με κεντρικό πλήκτρο αποκλειστικά σε απόχρωση titanium Αλλέ-ρετούρ με ένδειξη κατάστασης χωρίς ουδέτερο Α max (60 W min) H λειτουργία της ένδειξης κατάστασης είναι ενσωματωμένη στο προϊόν Διακόπτης αφής χωρίς ουδέτερο 400W Επιτρέπει το άναμμα / σβήσιμο του φωτός με απλή επαφή του δακτύλου Διακόπτης αφής με ουδέτερο 1000W Επιτρέπει το άναμμα / σβήσιμο του φωτός με απλή επαφή του δακτύλου Δυνατότητα συνδυασμού μέχρι 5 μηχανισμών Μεσαίος αλλέ-ρετούρ 10 AX Επιτρέπει την προσθήκη ενός τρίτου σημείου ελέγχου σε μία εγκατάσταση με αλλέ-ρετούρ Διακόπτης κίνησης χεριού, με ουδέτερο 1000 W Επιτρέπει το άναμμα ή το σβήσιμο του φωτός με απλό πέρασμα του χεριού μπροστά από το διακόπτη Δυνατότητα συνδυασμού μέχρι και 5 μηχανισμών Διακόπτης διπολικός 20 AX Επιτρέπει την ταυτόχρονη διακοπή της φάσης και του ουδέτερου Χωρητικότητα ακροδεκτών: 2 x 2,5 mm 2 ή 1 x 4 mm 2 Διακόπτης τηλεχειρισμού αθόρυβος 2000 W Χειρισμός από απόσταση με μπουτόν (σελ. 167) Έλεγχος φωτισμού BUS/SCS, σελ. 116 Ασύρματο/ZigBee, σελ

20 μηχανισμοί Celiane TM έλεγχος φωτισμού μηχανισμοί Celiane TM έλεγχος φωτισμού Εγκατάσταση κομμυτατέρ, διπλού αλλέ-ρετούρ, διπλού μπουτόν ή διπλών πριζών multimedia Η σειρά Celiane διακρίνεται για την ευελιξία της: χρησιμοποιώντας τον ίδιο μηχανισμό 2 φορές μπορείτε να φτιάξετε και την διπλή λειτουργία (Taupe) (Magenda) Πίνακας επιλογής για πλακίδια σελ , πλαίσια σελ και βάσεις στήριξης σελ Αρ. καταλ. Μπουτόν 6 Α Μπουτόν Γίνεται: - φωτεινό (μόνο το αρ. καταλ ) με λυχνία αρ. καταλ /67 (σελ. 178) και αντίστοιχα πλακίδια (σελ ) - διπλό μπουτόν, συνδυάζοντας 2 μηχανισμούς και 1 αντίστοιχο πλακίδιο (σελ ) - επιγραφής φωτεινό (μόνο το μεταγωγικό, αρ. καταλ ), με λυχνίες (σελ. 178) και αντίστοιχα πλακίδια (σελ ) - μπουτόν 5 εντολών συνδυάζοντας 5 μηχανισμούς και αντίστοιχο πλακίδιο (σελ. 153), μπορεί επιπλέον να γίνει φωτεινό (μόνο το αρ. καταλ ) με λυχνίες (σελ. 178) και αντίστοιχα πλακίδια (σελ. 153) Μπουτόν απλό Μπουτόν μεταγωγικό Μεταγωγικό μπουτόν με λεβιέ Γίνεται: - φωτεινό ή με ένδειξη κατάστασης με πλακίδιο αρ. καταλ (white), (titanium), (ivory) ή (graphite) που διατίθεται με λυχνία - διπλό μπουτόν, συνδυάζοντας 2 μηχανισμούς αρ. καταλ και 1 αντίστοιχο πλακίδιο (σελ. 153). O μηχανισμός διατίθεται με λεβιέ αποκλειστικά σε απόχρωση titanium Μεταγωγικό μπουτόν πατητό Ο μηχανισμός διατίθεται με κεντρικό πλήκτρο αποκλειστικά σε απόχρωση titanium Μεταγωγικό μπουτόν αθόρυβο Γίνεται: - φωτεινό με πλακίδιο αρ. καταλ (white), (titanium), (ivory) ή (graphite) που διατίθεται με λυχνία - διπλό μπουτόν, συνδυάζοντας 2 μηχανισμούς αρ. καταλ και αντίστοιχο πλακίδιο (σελ. 153). Ο μηχανισμός διατίθεται με κεντρικό πλήκτρο αποκλειστικά σε απόχρωση titanium Μπουτόν ένδειξης κατάστασης Δέχεται τη λυχνία αρ. καταλ (σελ. 178) Γίνεται διπλό μπουτόν, συνδυάζοντας 2 μηχανισμούς αρ. καταλ , 2 λυχνίες αρ. καταλ και 1 αντίστοιχο πλακίδιο (σελ. 152) Μπουτόν τραβηχτό Α Κορδόνι για μηχανισμό τραβηχτό Μήκος 1,5m Αφαιρέστε τα πλευρικά πτερύγια από τον μηχανισμό, απλά πιέζοντας στην προχαραγμένη γραμμή Ενώστε τους 2 μηχανισμούς για να φτιάξετε τη διπλή λειτουργία. Μπορείτε να προσθέσετε και λυχνία σε περίπτωση που επιθυμείτε δημιουργία φωτεινής λειτουργίας Έως 5 στοιχεία φωτισμού στο ίδιο πλαίσιο Διπλή λειτουργία σε πλαίσιο 1 θέσης Πρόσθετος ακροδέκτης ουδετέρου Ακροδέκτης ουδετέρου σε όλους τους διακόπτες αλλέ-ρετούρ Με την σταδιακή απόσυρση των λαμπτήρων πυράκτωσης και την αντικατάστασή τους με οικονομικούς λαμπτήρες, επιβάλλεται η χρήση του ουδετέρου στις φωτεινές λειτουργίες. Η σειρά Celiane διαθέτει ακροδέκτη ουδετέρου στους μηχανισμούς ελέγχου φωτισμού. Θυμηθείτε να συμπεριλαμβάνετε τον ουδέτερο στα σημεία ελέγχου φωτισμού σε όλες τις εγκαταστάσεις σας Μετατροπή ενός διακόπτη αλλέ-ρετούρ σε φωτεινό, σελ

21 ECO ΡΥΘΜΙΣΤΗΣ μηχανισμοί Celiane TM ρύθμιση φωτισμού Ο ρυθμιστής που ελέγχει όλους τους οικονομικούς λαμπτήρες! (Cobalt) (Oak) Πίνακας επιλογής για πλακίδια σελ , πλαίσια σελ και βάσεις στήριξης σελ Καινοτομία Legrand! O ECO ρυθμιστής 2 καλωδίων είναι συμβατός με όλους τους τύπους των οικονομικών λαμπτήρων: LEDs dimmable 75 W, οικονομικοί λαμπτήρες φθορισμού dimmable 75 W, αλογόνου 400 W, σωλήνες φθορισμού 200 VA Αρ. καταλ. ΕCO ρυθμιστής φωτισμού 2 καλωδίων Επιτρέπει τον έλεγχο και τη ρύθμιση φωτισμού για όλους τους τύπους λαμπτήρων οικονομίας: - LEDs dimmable 75 W - οικονομικοί λαμπτήρες φθορισμού dimmable 75 W - αλογόνου 400 W - σωλήνες φθορισμού 200 VA Kατάλληλος επίσης και για λαμπτήρες πυράκτωσης, και ιωδίνης 400 W. Το προϊόν ταυτοποιείται ανάλογα με τον τύπο του λαμπτήρα που θα ρυθμίζει Πρέπει να τοποθετείται ο ίδιος τύπος λαμπτήρων στο ίδιο κύκλωμα. Τοποθετείται στη θέση απλού διακόπτη, σύνδεση με 2 καλώδια, κουτί ελάχιστου βάθους 40mm Μπορεί να συνδυαστεί με 1 ή περισσότερα μη φωτεινά μπουτόν αρ. καταλ για ON/OFF/ρύθμιση Ρυθμιστής 600 W Σύνδεση με 2 καλώδια χωρίς ουδέτερο Τοποθετείται στη θέση ενός απλού διακόπτη Χρησιμοποιείται για: - ρύθμιση του φωτισμού συμβατικά - προκαθορισμένα επίπεδα (0%, 33%, 66%, 100%) - λειτουργία φωτισμού νύχτας (προοδευτικό σβήσιμο του φωτισμού σε 1 ώρα) Ανάβει στο επίπεδο φωτεινότητας που είχε ρυθμιστεί κατά το τελευταίο σβήσιμο Μπορεί να συνδυαστεί με 1 ή περισσότερα μη φωτεινά μπουτόν για έλεγχο από απόσταση ΟΝ/OFF/ρύθμιση Χαμηλή κατανάλωση σε κατάσταση stand-by 0,1 W eco-ρυθμιση και σε ειδικη συσκευασια ECO ρυθμιστής αρ. καταλ , αισθητική Niloe (σελ. 217) Επιτρέπει τον έλεγχο και τη ρύθμιση λαμπτήρων 40 έως 600 W πυράκτωσης, ιωδίνης 230 V, ιωδίνης ΠΧΤ με επαγωγικό μετασχηματιστή. Λειτουργία μνήμης. Μπορεί να ελεγχθεί από ένα ή περισσότερα μπουτόν (αρ. καταλ ), για ON / OFF / ρύθμιση. Ρυθμιστής αφής 400 W Επιτρέπει τον έλεγχο και τη ρύθμιση λαμπτήρων 40 έως 400 W πυράκτωσης, ιωδίνης 230 V, ιωδίνης ΠΧΤ με επαγωγικό ή ηλεκτρονικό μετασχηματιστή. Μπορεί να ελεγχθεί από ένα ή περισσότερα μπουτόν (αρ. καταλ ), για ON / OFF / ρύθμιση Ρυθμιστής ισχύος 1000 W Επιτρέπει τον έλεγχο και τη ρύθμιση λαμπτήρων 60 έως 1000 W πυράκτωσης, ιωδίνης 230 V, ιωδίνης ΠΧΤ με επαγωγικό ή ηλεκτρονικό μετασχηματιστή. Εγκατάσταση με ουδέτερο μέσα σε κουτί εντοιχισμού 2 θέσεων (σελ.164). Δέχεται τα ειδικά πλαίσια 4/5 στοιχείων (σελ ) Ρυθμιστής για μπάλλαστ 1-10V Επιτρέπει τον έλεγχο και τη ρύθμιση λαμπτήρων με μπάλλαστ 1-10V Ρυθμιστής για ανεμιστήρες οροφής Επιτρέπει τον έλεγχο και τη ρύθμιση ενός ανεμιστήρα οροφής VA Μηχανισμός ελέγχου ρυθμιστών ράγας Επιτρέπει τον έλεγχο των ρυθμιστών έντασης φωτισμού ράγας Lexic αρ. καταλ /71 (σελ. 51) 168

22 Celiane TM ρύθμιση φωτισμού Φορτία ρυθμιστών και δυνατότητα ελέγχου από μπουτόν ή διακόπτη Δυνατότητα σύνδεσης με Φορτία ελέγχου Αρ. καταλ. Μπουτόν Α/Ρ Πυράκτωσης Ιωδίνης Ιωδίνης με επαγ/κό μετασχ/τή Ιωδίνης με ηλεκτρ/κό μετασχ/τή Φθορισμού με ηλεκτρ/κό μετασχ/τή Φθορισμού με επαγ/κό μετασχ/τή Οικονομικοί φθορισμού dimmable LEDS dimmable Φθορισμού με μπαλάστ 1-10V (*) (*) W 3-400W VA VA VA VA 3-75 VA (1) 3-75 VA (1) W W VA W W VA VA W W VA VA VA *Χρησιμοποιήστε μετασχηματιστές κατάλληλους για ηλεκτρονικούς διακόπτες (1) Ή 10 λαμπτήρες max Σύνδεση και λειτουργία του ECO ρυθμιστή 2 καλωδίων, αρ. καταλ

23 μηχανισμοί Celiane TM ανιχνευτές κίνησης, άλλοι μηχανισμοί ελέγχου φωτισμού (Sand) (Grapefruit) (Titanium) (Brushed Stainless Steel) (Mahoganny) Πίνακας επιλογής για πλακίδια σελ , πλαίσια σελ και βάσεις στήριξης σελ Αρ. καταλ. Ανιχνευτές κίνησης Αρ. καταλ. Φωτισμός όδευσης και ασφαλείας Οριζόντια γωνία ανίχνευσης: 180 ο Εγκατάσταση σε κουτί προτεινόμενου βάθους 50 mm Ανιχνευτές κίνησης 230 V± αυτόματης λειτουργίας Ρύθμιση της φωτεινότητας από 1 έως 1275 lux και του χρόνου από 5s έως 55 min επαναλαμβανόμενη με την ανίχνευση κίνησης. Δυνατότητα χειροκίνητου ελέγχου από απόσταση με μπουτόν (αρ. καταλ ) Διαθέτουν μπουτόν bypass για το χειροκίνητο άναμμα / σβήσιμο του φωτισμού (εκτός από τον αρ. καταλ ) Ανίχνευση με IR, εμβέλεια: 10m max ρυθμιζόμενη Χωρίς ουδέτερο, 400 W Τοποθετείται στη θέση ενός απλού διακόπτη χωρίς πρόσθετη καλωδίωση. Έλεγχος λαμπτήρων 40 W έως 400 W πυράκτωσης 400 VA, ιωδίνης 230 V± ή ιωδίνης ΠΧΤ με επαγωγικό ή ηλεκτρονικό μετασχηματιστή Με ουδέτερο, 1000 W Επιτρέπει τον έλεγχο λαμπτήρων : - έως 1000 W πυράκτωσης και ιωδίνης 230 V± έως 500 VA ιωδίνης ΠΧΤ με επαγωγικό ή ηλεκτρονικό μετασχηματιστή - Φθορισμού 500VA Μπορεί επίσης να ελέγξει διακόπτη για εξαερισμό (100 VA) Για οικονομικούς λαμπτήρες και LEDs Με ουδέτερο 2000 W Επιτρέπει τον έλεγχο λαμπτήρων : - έως 2000 W πυράκτωσης και ιωδίνης 230 V± 1000 VA ιωδίνης ΠΧΤ με επαγωγικό ή ηλεκτρονικό μετασχηματιστή - 500VA oικονομικοί λαμπτήρες και LEDs Ανιχνευτές κίνησης 230 V± άναμμα με μπουτόν, σβήσιμο αυτόματο Για μέγιστη εξοικονόμηση ενέργειας, άναμμα με μπουτόν (ενσωματωμένο στον ανιχνευτή), σβήσιμο αυτόματο όταν δεν ανιχνεύεται πλέον κίνηση ή παρουσία Για κάθε τύπο λαμπτήρα Με ουδέτερο, 2000 W. Ανίχνευση IR/US για μέγιστη ευαισθησία και άριστο χειρισμό του φωτισμού. Ελέγχει λαμπτήρες : - έως 2000 W πυράκτωσης και ιωδίνης 230 V± 1000 VA ιωδίνης ΠΧΤ με επαγωγικό ή ηλεκτρονικό μετασχηματιστή - 500VA oικονομικοί λαμπτήρες και 250 W LEDs Χωρίς ουδέτερο, λαμπτήρες 400 W πυράκτωσης και ιωδίνης 230 V± 400 VA ιωδίνης ΠΧΤ με επαγωγικό ή ηλεκτρονικό μετασχηματιστή. Τοποθετείται στη θέση ενός απλού διακόπτη. Ανίχνευση με IR, εμβέλεια: 8m Ανιχνευτής διέλευσης lux o φωτισμός όδευσης ή ο φωτισμός νυχτός ενεργοποιείται πάνω από ένα επίπεδο φωτεινότητας βοηθάει τον προσανατολισμό και την κίνηση στο σκοτάδι. Ανάβει αυτόματα όταν ανιχνεύσει παρουσία Εμβέλεια 6m max. Τοποθετείται στο ύψος ενός διακόπτη ή μίας πρίζας, ανάλογα με τις απαιτήσεις του χρήστη Για τον φωτισμό όδευσης και ασφαλείας Τροφοδοσία 230 V Ενδεικτικό επίπεδα φωτεινής ρύθμισης Λυχνία που δεν χρειάζεται συντήρηση (LED) Διατίθεται με 4 χρώματα, θήκη ετικέττας και ένα σετ 10 ετικετών σήμανσης Ενδεικτικό όδευσης και ασφαλείας Φωτισμός περιφερειακά με μπλε LED σε κατάσταση αναμονής. Φωτίζει αυτόματα σε περίπτωση διακοπής ρεύματος (λευκό LED). Αυτονομία 1 h max Φωτιστικό ασφαλείας φορητό Όταν αφαιρείται από τη βάση, ο λαμπτήρας φωτίζει αυτόματα. Σε περίπτωση διακοπής ρεύματος, αναβοσβήνει περιοδικά (φλας) ώστε να είναι δυνατός ο εντοπισμός του Εμβέλεια: 5m. Αυτονομία: 1 h σε χρήση Φωτισμός Διαθέτουν LED χρώματος 3000 Κ: λευκό, ουδέτερο Τροφοδοσία 230 V - ενεργειακή κλάση Α Ακροδέκτες με βίδες Διακόπτης-φωτιστικό Τοποθετείται δίπλα στο κεφαλάρι του κρεβατιού Διαθέτει εύκαμπτο μέρος που επιτρέπει τον προσανατολισμό του φωτισμού Τοποθετείται σε κουτί ελάχιστου βάθους 50mm Με ενσωματωμένο διακόπτη Κατανάλωση 3 W Φωτεινή ροή 110 lumens (αντιστοιχεί σε 15 W πυράκτωσης) Διάρκεια λειτουργίας ώρες Παραδίδεται με πλακίδιο σε chrome mat Spot 3 W Για φωτισμό διάχυτο ή διέλευσης Τοποθετείται κοντά στο δάπεδο πάνω στον τοίχο σε 1 ζώνη κυκλοφορίας Τοποθετείται σε κουτί ελάχιστου βάθους 50mm Μπορεί να ελεγχθεί από έναν απλό διακόπτη, από τον ECO ρυθμιστή αρ. καταλ ή από έναν ανιχνευτή κίνησης 3 καλωδίων Κατανάλωση 2,4 W. Φωτεινή ροή 90 lumens Διάρκεια λειτουργίας ώρες Παραδίδεται με πλακίδιο Spot για κλιμακοστάσιο Για φωτισμό διακοσμητικό ή διέλευσης Τοποθετείται σε ύψος 30 cm πάνω από το δάπεδο. Τοποθετείται σε κουτί ελάχιστου βάθους 40mm Μπορεί να ελεγχθεί από έναν απλό διακόπτη, από τον ECO ρυθμιστή αρ. καταλ ή από έναν ανιχνευτή κίνησης 3 καλωδίων Κατανάλωση 2,2 W. Φωτεινή ροή 70 lumens Διάρκεια λειτουργίας ώρες Δέχεται τα πλακίδια αρ. καταλ (White) ή (Titanium) 170

24 μηχανισμοί Celiane TM έλεγχος ρολών και θερμοκρασίας, κουδούνια, εξαερισμός (Khaki) (Co balt) (Titanium) (Corian Antarctica) (Mica) Πίνακας επιλογής για πλακίδια σελ , πλαίσια σελ και βάσεις στήριξης σελ Αρ. καταλ. Μηχανισμοί ελέγχου ρολών 6 Α 250 V± Αρ. καταλ. Κουδούνια φωτεινά Διακόπτης Για τον απευθείας έλεγχο του μοτέρ. Ελέγχει ρολά, περσίδες, τέντες Μπουτόν Για τον απευθείας έλεγχο του μοτέρ. Μηχανισμός ελέγχου ρολών αφής Για τον απευθείας έλεγχο του μοτέρ ή με κουτί αυτοματισμού Προγραμματιζόμενος έλεγχος ρολών Προγραμματιζόμενος διακόπτης Για το προγραμματισμένο άνοιγμα ή κλείσιμο των ρολών Δυνατότητα χειροκίνητου by pass Τροφοδοσία 230 V± 50 / 60 Ηz Ικανότητα διακοπής: 3A V± Ρελέ για ομαδικό έλεγχο Σε συνδυασμό με τον διακόπτη αρ. καταλ , επιτρέπει τον ταυτόχρονο έλεγχο ρολών Μηχανισμοί ελέγχου θερμοκρασίας Θερμοστάτης χώρου Κατάλληλος για συστήματα θέρμανσης ενδοδαπέδιας ή οροφής και λέβητες πετρελαίου ή φυσικού αερίου Δυνατότητα ελέγχου ενός συστήματος κλιματισμού μέσω μιας επαφής καλοκαίρι / χειμώνας Δυνατότητα απενεργοποίησης της εγκατάστασης από το θερμοστάτη Ρύθμιση θερμοκρασίας από 7 ο C έως 30 ο C Ακρίβεια ρύθμισης ± 0,5 ο C 1 έξοδος με επαφή μη τροφοδοτούμενη Ικανότητα διακοπής: - 8 Α max Θερμοστάτης προγραμματιζόμενος Κατάλληλος για συστήματα θέρμανσης ενδοδαπέδιας ή οροφής και λέβητες πετρελαίου ή φυσικού αερίου Προγραμματισμός εβδομαδιαίος Μόνιμη οπτική απεικόνιση της προγραμματισμένης θερμοκρασίας στην οθόνη 4 προεγκατεστημένα προγράμματα, 1 ελεύθερο πρόγραμμα Ρύθμιση θερμοκρασίας από 7 ο C έως 30 ο C Ακρίβεια ρύθμισης ± 0,5 ο C Δυνατότητα χειροκίνητου bypass Μόνιμη αποθήκευση των προγραμμάτων 100 ώρες εφεδρεία 1 έξοδος με μεταγωγική επαφή μη τροφοδοτούμενη Ικανότητα διακοπής: 8 Α max Μπορούν να συνδεθούν με 2 διαφορετικές εισόδους και δέχονται έως 5 μπουτόν για τον έλεγχό τους. Επιλογή 13 μελωδιών - δυνατότητα διαφοροποίησης της μελωδίας ανά είσοδο Επίπεδο ήχου ρυθμιζόμενο από 53 έως 80 db σε 1m Διαθέτουν ενδεικτικά LEDs που αναβοσβήνουν με την ενεργοποίηση του κουδουνιού Δυνατότητα ακύρωσης του ήχου με πίεση των πλήκτρων στην μπροστινή όψη Τροφοδοσία 8-12 V± -50 Hz (χρησιμοποιώντας το μετασχηματιστή 8 VA αρ. καταλ , σελ. 50) Λειτουργεί με μη φωτεινά μπουτόν Celiane αρ. καταλ / Τροφοδοσία 230 V± -50 Hz Λειτουργεί με μπουτόν Celiane αρ. καταλ /32 και λυχνία 230 V± αρ. καταλ Χρονοδιακόπτης Χωρίς ουδέτερο, 2 καλωδίων 1000 W Επιτρέπει τον έλεγχο φωτισμού W λαμπτήρων πυράκτωσης και ιωδίνης 230 V±, VA λαμπτήρων φθορισμού και ιωδίνης ΠΧΤ. Μπορεί να ελέγξει ένα μοτέρ (εξαερισμός) 250 VA. Χρόνος ρύθμισης από 25s μέχρι 15 min Μηχανισμοί ελέγχου μηχανικού εξαερισμού Έλεγχος εξαερισμού ταχύτητες Διακόπτης για εξαερισμό με χρονοκαθυστέρηση Επιτρέπει την ενεργοποίηση του εξαερισμού κι ενός κυκλώματος φωτισμού Με το σβήσιμο του φωτισμού, ο εξαερισμός συνεχίζει για χρονική διάρκεια ρυθμιζόμενη από 25s μέχρι 15min. Φωτεινή λειτουργία ενσωματωμένη στο προϊόν Ισχύς: - σε φωτισμό: 250 W - σε εξαερισμό: 250 VA 171

25 μηχανισμοί Celiane TM πρίζες Celiane TM προκαλωδιωμένες πρίζες, πρίζα φόρτισης USB Προκαλωδιωμένες πρίζες Εγκατάσταση: σημαντική εξοικονόμηση χρόνου Ο συνδυασμός προκαλωδιωμένων πριζών Celiane και ανοιχτών κουτιών Batibox εξασφαλίζει μέγιστη ευκολία και ταχύτητα εγκατάστασης (Porcelain) (Corian Nocturne) Πίνακας επιλογής για πλακίδια σελ , πλαίσια σελ και βάσεις στήριξης σελ Αρ. καταλ. Πρίζες 16 Α 250 V Πρίζα 2 Π+Γ τύπου σούκο Ασφαλείας, για την προστασία των παιδιών Γίνεται πρίζα με καπάκι με τα πλακίδια αρ. καταλ (white) ή (titanium) Γίνεται πρίζα με ενδεικτικό με τα πλακίδια αρ. καταλ (white) ή (titanium) Ακροδέκτες με βίδες Ακροδέκτες αυτόματοι με έγχρωμη σήμανση Πρίζα 2 Π+Γ τύπου σούκο για UPS Διατίθεται με ενσωματωμένο το κόκκινο πλακίδιο 3 προκαλωδιωμένες πρίζες με πλακίδια Titanium. Οι πρίζες έχουν καλωδιωθεί στο εργοστάσιο, εξασφαλίζοντας χρόνο και ασφάλεια στις συνδέσεις. Σύνδεση προκαλωδιωμένων πριζών με αυτόματους ακροδέκτες Κάθε μπλοκ προκαλωδιωμένων πριζών διαθέτει αυτόματους ακροδέκτες στην πίσω πλευρά, για να είναι η εγκατάσταση ακόμα ευκολότερη. Έτσι λοιπόν εξοικονομείται χρόνος γιατί γίνεται μία μόνο σύνδεση, ανεξάρτητα από τον αριθμό των πριζών, και δεν χρειάζονται εργαλεία. Δυνατότητα αποσύνδεσης. Εξάρτημα Τοποθετείται στο φις τύπου σούκο που πρόκειται να προσαρμοστεί σε πρίζα UPS Πρίζα φόρτισης USB: παράδειγμα εφαρμογής Πρίζες προκαλωδιωμένες Διαθέτουν αυτόματους ακροδέκτες με έγχρωμη σήμανση Διατίθενται με ενσωματωμένο το πλακίδιο Διπλή 2 x 2 Π+Γ τύπου σούκο, προκαλωδιωμένη Τοποθετείται σε βάση στήριξης αρ. καταλ και δέχεται πλαίσιο 2 θέσεων white titanium Τριπλή 3 x 2 Π+Γ τύπου σούκο Τοποθετείται σε βάση στήριξης αρ. καταλ και δέχεται πλαίσιο 3 θέσεων white titanium Εγκατεστημένη στην είσοδο του σπιτιού, η πρίζα φόρτισης USB επιτρέπει από τη στιγμή της εισόδου να γίνεται η φόρτιση του κινητού γρήγορα και απλά (χωρίς να αναζητούνται φορτιστές και καλώδια μέσα στην κατοικία). Το κινητό μπορεί να τοποθετηθεί στην ειδική βάση Τετραπλή 4 x 2 Π+Γ τύπου σούκο Τοποθετείται σε βάση στήριξης αρ. καταλ και δέχεται πλαίσιο 6/8 στοιχείων white titanium Τοποθετημένη δίπλα στο κομοδίνο, η πρίζα φόρτισης USB επιτρέπει τη φόρτιση του κινητού χωρίς να είναι απαραίτητη η χρήση της πρίζας σούκο 172

26 μηχανισμοί Celiane TM πρίζες φόρτισης USB, τηλεφώνου, πληροφορικής, τηλεόρασης (Sand) (Corian Nocturne) (Cobalt) (Wine-coloured leather) (Oxidised iron) Πίνακας επιλογής για πλακίδια σελ , πλαίσια σελ και βάσεις στήριξης σελ Αρ. καταλ. Πρίζα φόρτισης 2 USB 1500 ma Αρ. καταλ. Πρίζα multimedia Για τη φόρτιση κινητών συσκευών, tablets, smartphones, MP3, κλπ. Τοποθετείται σε κουτιά ελάχιστου βάθους 40mm. Δυνατότητα γεφύρωσης σε πρίζα 2Π+Γ τύπου σούκο Βάση για φόρτιση smartphones Παραδίδεται με καλώδιο USB / micro USB 60 cm. Επιτρέπει τη φόρτιση και το sychronisation στο PC. Στήριξη με βίδες ή κόλλα σε όλες τις επιφάνειες. Διαθέτει κάλυμμα από αντιολισθηρό υλικό για να μην γλιστρούν οι συσκευές. Επιτρέπει την οπτική επαφή με την οθόνη του τηλεφώνου κατά τη διάρκεια της φόρτισης Πρίζα τηλεφώνου RJ RJ11, 1 εξόδου Πρίζες πληροφορικής RJ 45 Πρίζα με κονέκτορα LCS 2 για γρήγορη σύνδεση χωρίς εργαλείο. Σήμανση των επαφών με διπλό χρωματικό κώδικα 568 Α και Β και αρίθμηση. Σύμφωνα με τα πρότυπα ISO/IEC έκδ.2.0, ΕΝ και ΕΙΑ/ΤΙΑ 568 Πρίζα RJ 45 κατ.6 UTP Για τη δημιουργία μίας πρίζας 1 εξόδου, συνδυάζεται ο μηχανισμός αρ. καταλ και ένα πλακίδιο αρ. καταλ (white) ή αρ. καταλ (titanium) Για τη δημιουργία μίας πρίζας 2 εξόδων, συνδυάζονται 2 μηχανισμοί αρ. καταλ και ένα πλακίδιο αρ. καταλ (white) ή αρ. καταλ (titanium) Πρίζα RJ 45 κατ.6α STP θωρακισμένη Για τη δημιουργία μίας πρίζας 1 εξόδου, συνδυάζεται ο μηχανισμός αρ. καταλ και ένα πλακίδιο αρ. καταλ (white) ή αρ. καταλ (titanium) Για τη δημιουργία μίας πρίζας 2 εξόδων, συνδυάζονται 2 μηχανισμοί αρ. καταλ και ένα πλακίδιο αρ. καταλ (white) ή αρ. καταλ (titanium) Πρίζα RJ 45, STP κατ.6, 1 εξόδου Χρησιμοποιείται για εγκαταστάσεις οικιακού δικτύου optimum Δέχεται τηλεόραση, τηλεφωνία, πληροφορική Δυνατότητα επισήμανσης της χρήσης με πλακίδιο multimedia αρ. καταλ (white) ή (titanium) Πρίζα πληροφορικής USB Χρησιμοποιείται για τη σύνδεση συσκευών με έξοδο USB (εκτυπωτής, εξωτερικός σκληρός δίσκος, ψηφιακή κάμερα, camcorder,...) Διαθέτει ακροδέκτη με βίδες 1 mm 2 Πρίζες τηλεόρασης Κονέκτορας TV αρσενικός και RD θηλυκός Κονέκτορας δορυφορικής F Πρίζες TV-RD-SAT Για εγκαταστάσεις επίγειας και δορυφορικής λήψης. Διαθέτουν ακροδέκτη αυτόματης σύνδεσης για το ομοαξονικό καλώδιο TV: 5 68 / MHz, RD: 87,5-108 MHz, SAT: MHz Πρίζα TV-RD-SAT απλή Απώλεια προς την TV 2 db Πρίζα TV-RD-SAT διέλευσης Απώλεια διέλευσης 2 db Απώλεια προς την TV 14 db Μέχρι 2 πρίζες σε σειρά Πρίζα TV-RD-SAT τερματική Απώλεια προς την TV 10 db Πρίζες τηλεόρασης Μπορούν να συνδυαστούν με μια πρίζα πληροφορικής RJ 45, αρ. καταλ , για τη δημιουργία μιας διπλής πρίζας τηλεόρασης και πληροφορικής / τηλεφωνίας RJ 45 με το πλακίδιο αρ. καταλ (white) ή αρ. καταλ (titanium) Πρίζα TV απλή, MHz Απώλεια προς την TV 2 db Πρίζα TV διέλευσης, MHz Απώλεια διέλευσης 2 db Απώλεια προς την TV 14 db Μέχρι 3 πρίζες σε σειρά Πρίζα TV τερματική, MHz Απώλεια προς την TV 10 db 173

27 μηχανισμοί Celiane TM πρίζες ηχείων, audio/video Celiane TM πρίζες audio/video Εγκατάσταση πριζών audio/video σε αίθουσες συσκέψεων (Wenge) (Kaolin Glass) Πίνακας επιλογής για πλακίδια σελ , πλαίσια σελ και βάσεις στήριξης σελ Αρ. καταλ. Πρίζα ηχείων Αυτόματοι ακροδέκτες με σήμανση (μαύρο/κόκκινο) Για τη δημιουργία μίας διπλής πρίζας, συνδυάζονται 2 απλοί μηχανισμοί αρ. καταλ και ένα ειδικό πλακίδιο αρ. καταλ (white), (titanium), αρ. καταλ (ivory) ή (graphite) Πρίζες audio/video Διαθέτουν ακροδέκτες με βίδες για εύκολη καλωδίωση Πρίζα τριπλή RCA θηλυκή Για τη σύνδεση ήχου και εικόνας για ενισχυτές, DVD, VCR. Για τη δημιουργία μιας διπλής πρίζας συνδυάζονται 2 μηχανισμοί και 1 πλακίδιο αρ. καταλ (white), (Titanium), (ivory) ή (graphite) Πρίζα τριπλή RCA για σύνδεση Καλώδιο VGA Καλώδιο σύνδεσης HD 15 3,5 mm jack Καλώδιο ήχου Εγκατάσταση πριζών audio/video για home cinema Πρίζα τριπλή RCA προκαλωδιωμένη Διαθέτει καλώδια με φις για γρήγορη σύνδεση Πρίζα διπλή RCA και 1- S video Επιτρέπει τη σύνδεση εικόνας όλων των περιφερειακών τύπων κάμερας, DVD, VCR. Για τη δημιουργία μίας διπλής πρίζας 2 RCA + 1 S-video, συνδυάζονται 2 μηχανισμοί αρ. καταλ και 1 πλακίδιο αρ. καταλ (white), (titanium), (ivory) ή (graphite) Πρίζα audio/video HDMI τύπος A Επιτρέπει τη μετάδοση ψηφιακών σημάτων audio / video υψηλής ευκρίνειας ανάμεσα σε μία πηγή (HD-DVD ή Blue-Ray, κονσόλα παιχνιδιών, ηλεκτρονικός υπολογιστής...) κι έναν συμβατό δέκτη (plasma, LCD) Πρίζα HDMI 1.3 τύπου Α για σύνδεση Πρίζα HDMI 1.4 τύπου Α προκαλωδιωμένη Διαθέτει θηλυκούς κονέκτορες και καλώδιο 15 cm για γρήγορη σύνδεση Πρίζα video HD Για σύνδεση VGA μιας οθόνης υπολογιστή ή plasma, προβολέα video Καλώδιο HDMI Καλώδιο σύνδεσης HDMI Καλώδιο ήχου Πρίζα audio jack 3,5 mm Για στερεοφωνική σύνδεση μιας κινητής πηγής ήχου 174
