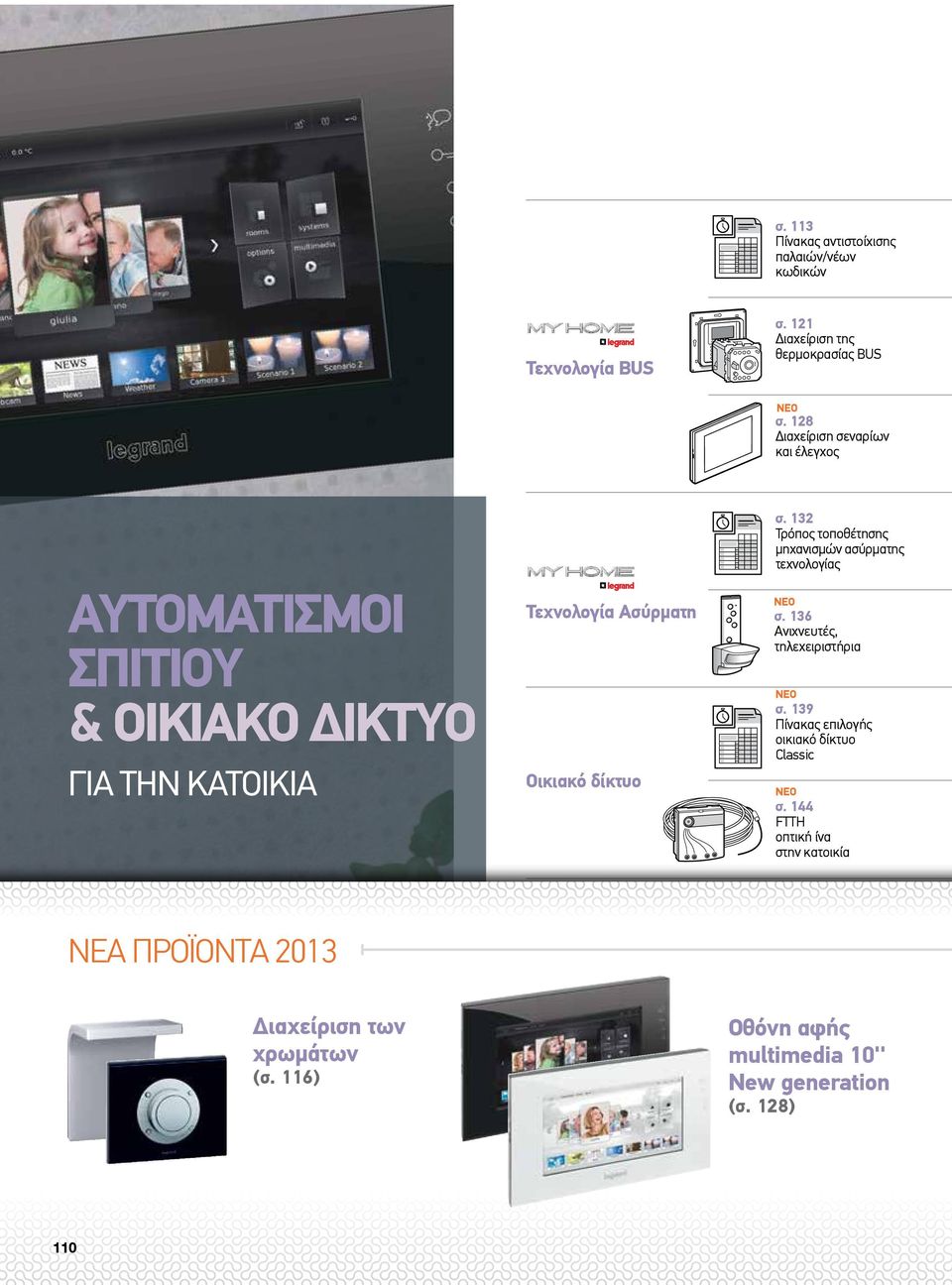

aytomatiσμοι σπιτιου & oikiako δικτυο ΓΙΑ ΤΗΝ ΚΑΤΟΙΚΙΑ Nεα προϊοντα 2013 Διαχείριση των χρωμάτων (σ. 116)

Transcript

1 σ. 113 Πίνακας αντιστοίχισης παλαιών/νέων κωδικών Τεχνολογία BUS σ. 121 Διαχείριση της θερμοκρασίας BUS nεο σ. 128 Διαχείριση σεναρίων και έλεγχος σ. 132 Τρόπος τοποθέτησης μηχανισμών ασύρματης τεχνολογίας aytomatiσμοι σπιτιου & oikiako δικτυο ΓΙΑ ΤΗΝ ΚΑΤΟΙΚΙΑ Τεχνολογία Ασύρματη nεο σ. 136 Ανιχνευτές, τηλεχειριστήρια nεο σ. 139 Πίνακας επιλογής οικιακό δίκτυο Classic Οικιακό δίκτυο ΝΕΟ σ. 144 FTTH οπτική ίνα στην κατοικία Nεα προϊοντα 2013 Διαχείριση των χρωμάτων (σ. 116) Οθόνη αφής multimedia 10'' New generation (σ. 128) 110

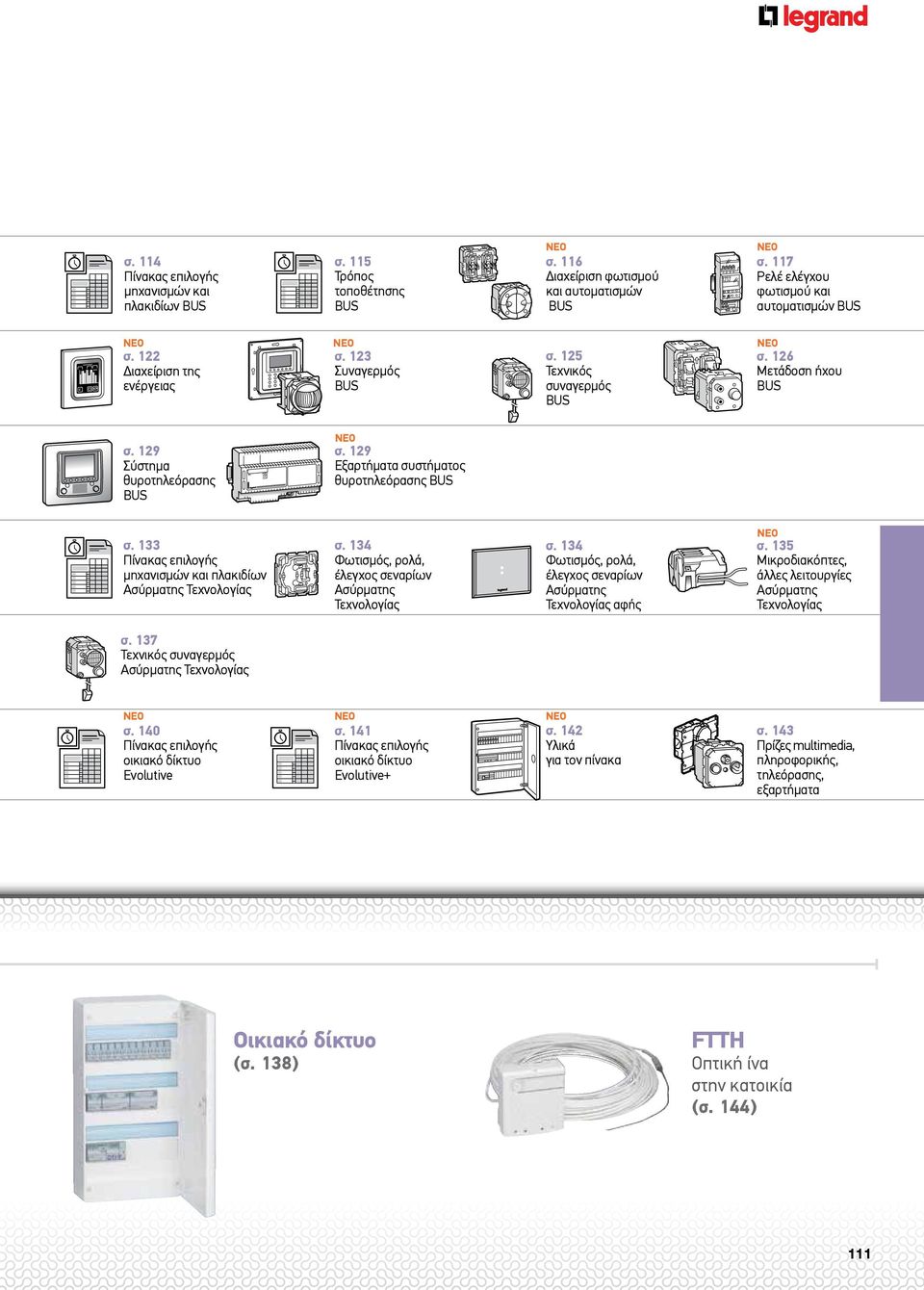

2 ΝΕΟ σ. 117 Ρελέ ελέγχου φωτισμού και αυτοματισμών BUS σ. 125 Τεχνικός συναγερμός BUS σ. 126 Μετάδοση ήχου BUS σ. 134 Φωτισμός, ρολά, έλεγχος σεναρίων Ασύρματης Τεχνολογίας σ. 134 Φωτισμός, ρολά, έλεγχος σεναρίων Ασύρματης Τεχνολογίας αφής σ. 135 Μικροδιακόπτες, άλλες λειτουργίες Ασύρματης Τεχνολογίας NEO NEO σ. 115 Τρόπος τοποθέτησης BUS nεο nεο σ. 129 Σύστημα θυροτηλεόρασης BUS σ. 129 Εξαρτήματα συστήματος θυροτηλεόρασης BUS σ. 133 Πίνακας επιλογής μηχανισμών και πλακιδίων Ασύρματης Τεχνολογίας σ. 123 Συναγερμός BUS σ. 122 Διαχείριση της ενέργειας ΝΕΟ σ. 116 Διαχείριση φωτισμού και αυτοματισμών BUS σ. 114 Πίνακας επιλογής μηχανισμών και πλακιδίων BUS nεο nεο nεο σ. 137 Τεχνικός συναγερμός Ασύρματης Τεχνολογίας NEO σ. 141 Πίνακας επιλογής οικιακό δίκτυο Evolutive+ σ. 140 Πίνακας επιλογής οικιακό δίκτυο Evolutive Oικιακό δίκτυο (σ. 138) σ. 143 Πρίζες multimedia, πληροφορικής, τηλεόρασης, εξαρτήματα σ. 142 Υλικά για τον πίνακα FTTH Οπτική ίνα στην κατοικία (σ. 144) 111

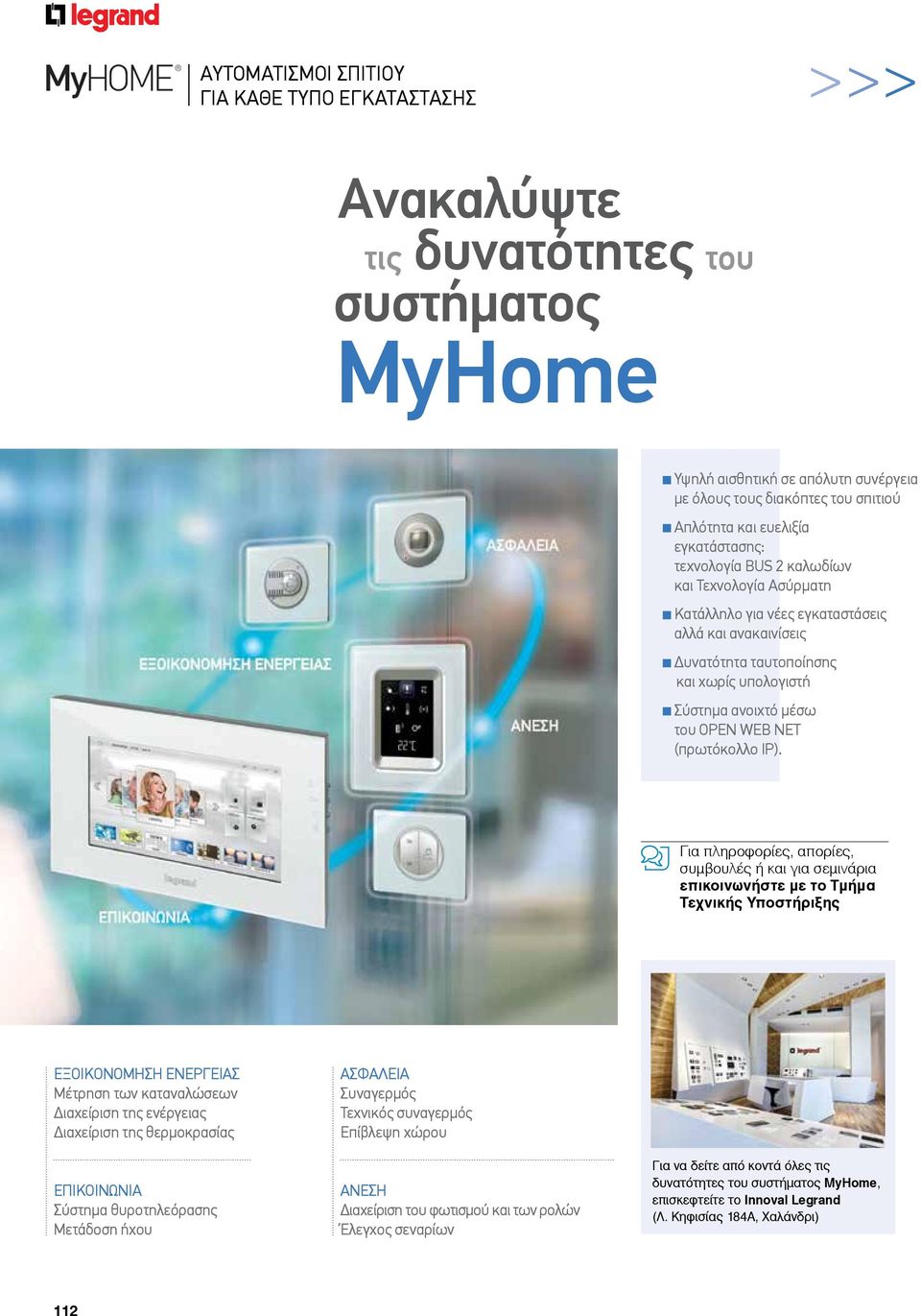

3 ΑΥΤΟΜΑΤΙΣΜΟΙ ΣΠΙΤΙΟΥ ΓΙΑ καθε τυπο εγκαταστασησ Ανακαλύψτε τις δυνατότητες του συστήματος MyHome Υψηλή αισθητική σε απόλυτη συνέργεια με όλους τους διακόπτες του σπιτιού Απλότητα και ευελιξία εγκατάστασης: τεχνολογία ΒUS 2 καλωδίων και Τεχνολογία Ασύρματη Κατάλληλο για νέες εγκαταστάσεις αλλά και ανακαινίσεις Δυνατότητα ταυτοποίησης και χωρίς υπολογιστή Σύστημα ανοιχτό μέσω του OPEN WEB NET (πρωτόκολλο IP). Για πληροφορίες, απορίες, συμβουλές ή και για σεμινάρια επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ Μέτρηση των καταναλώσεων Διαχείριση της ενέργειας Διαχείριση της θερμοκρασίας ΕΠΙΚΟΙΝΩΝΙΑ Σύστημα θυροτηλεόρασης Μετάδοση ήχου ΑΣΦΑΛΕΙΑ Συναγερμός Τεχνικός συναγερμός Επίβλεψη χώρου ΑΝΕΣΗ Διαχείριση του φωτισμού και των ρολών Έλεγχος σεναρίων Για να δείτε από κοντά όλες τις δυνατότητες του συστήματος MyHome, επισκεφτείτε το Innoval Legrand (Λ. Κηφισίας 184Α, Χαλάνδρι) 112

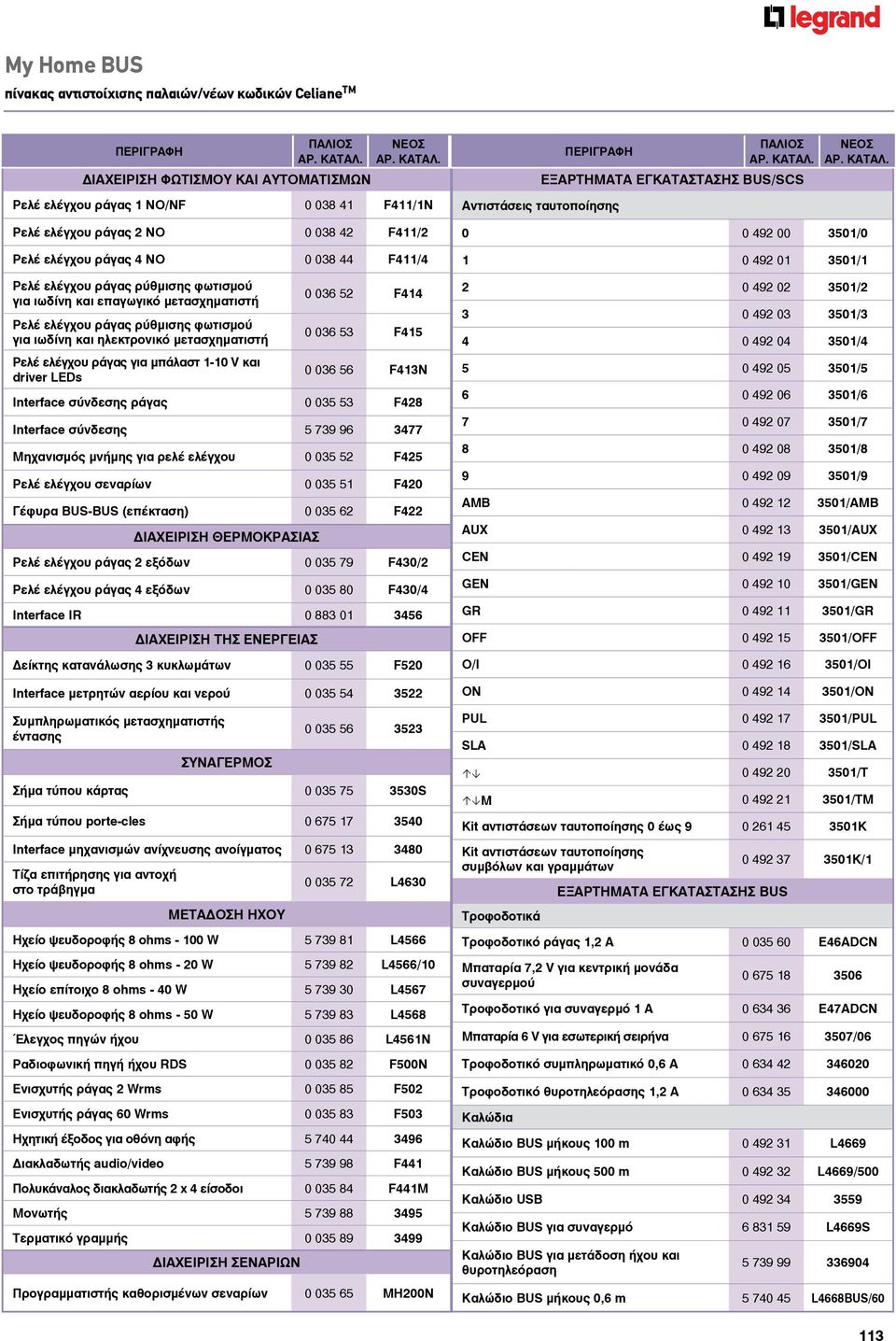

4 My Home BUS πίνακας αντιστοίχισης παλαιών/νέων κωδικών Celiane TM ΠΕΡΙΓΡΑΦΗ ΔΙΑΧΕΙΡΙΣΗ ΦΩΤΙΣΜΟΥ ΚΑΙ ΑΥΤΟΜΑΤΙΣΜΩΝ Ρελέ ελέγχου ράγας 1 NO/NF F411/1N Ρελέ ελέγχου ράγας 2 NO F411/2 Ρελέ ελέγχου ράγας 4 NO F411/4 Ρελέ ελέγχου ράγας ρύθμισης φωτισμού για ιωδίνη και επαγωγικό μετασχηματιστή Ρελέ ελέγχου ράγας ρύθμισης φωτισμού για ιωδίνη και ηλεκτρονικό μετασχηματιστή Ρελέ ελέγχου ράγας για μπάλαστ 1-10 V και driver LEDs F F F413N Interface σύνδεσης ράγας F428 Interface σύνδεσης Μηχανισμός μνήμης για ρελέ ελέγχου F425 Ρελέ ελέγχου σεναρίων F420 Γέφυρα BUS-BUS (επέκταση) F422 ΔΙΑΧΕΙΡΙΣΗ θερμοκρασιασ Ρελέ ελέγχου ράγας 2 εξόδων F430/2 Ρελέ ελέγχου ράγας 4 εξόδων F430/4 Interface IR διαχειριση ΤΗΣ ενεργειασ Δείκτης κατανάλωσης 3 κυκλωμάτων F520 Interface μετρητών αερίου και νερού Συμπληρωματικός μετασχηματιστής έντασης συναγερμοσ Σήμα τύπου κάρτας S Σήμα τύπου porte-cles Interface μηχανισμών ανίχνευσης ανοίγματος Τίζα επιτήρησης για αντοχή στο τράβηγμα μεταδοση ηχου L4630 Ηχείο ψευδοροφής 8 ohms W L4566 Ηχείο ψευδοροφής 8 ohms - 20 W L4566/10 Ηχείο επίτοιχο 8 ohms - 40 W L4567 Ηχείο ψευδοροφής 8 ohms - 50 W L4568 Έλεγχος πηγών ήχου L4561N Ραδιοφωνική πηγή ήχου RDS F500N Ενισχυτής ράγας 2 Wrms F502 Ενισχυτής ράγας 60 Wrms F503 Ηχητική έξοδος για οθόνη αφής Διακλαδωτής audio/video F441 Πολυκάναλος διακλαδωτής 2 x 4 είσοδοι F441M Μονωτής Τερματικό γραμμής ΔΙΑΧΕΙΡΙΣΗ σεναριων ΠΑΛΙΟΣ ΑΡ. ΚΑΤΑΛ. ΝΕΟΣ ΑΡ. ΚΑΤΑΛ. Προγραμματιστής καθορισμένων σεναρίων MH200N Αντιστάσεις ταυτοποίησης ΕΞΑΡΤΗΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ bus/scs / / / / / / / / / /9 AMB /AMB AUX /AUX CEN /CEN GEN /GEN GR /GR OFF /OFF O/I /OI ON /ON PUL /PUL SLA /SLA I! /T I!M /TM Kit αντιστάσεων ταυτοποίησης 0 έως K Kit αντιστάσεων ταυτοποίησης συμβόλων και γραμμάτων K/1 Τροφοδοτικά εξαρτηματα εγκαταστασησ bus Τροφοδοτικό ράγας 1,2 A E46ADCN Μπαταρία 7,2 V για κεντρική μονάδα συναγερμού Τροφοδοτικό για συναγερμό 1 A E47ADCN Μπαταρία 6 V για εσωτερική σειρήνα /06 Τροφοδοτικό συμπληρωματικό 0,6 A Τροφοδοτικό θυροτηλεόρασης 1,2 A Καλώδια ΠΕΡΙΓΡΑΦΗ Καλώδιο BUS μήκους 100 m L4669 Καλώδιο BUS μήκους 500 m L4669/500 Καλώδιο USB Καλώδιο BUS για συναγερμό L4669S Καλώδιο BUS για μετάδοση ήχου και θυροτηλεόραση ΠΑΛΙΟΣ ΑΡ. ΚΑΤΑΛ. ΝΕΟΣ ΑΡ. ΚΑΤΑΛ Καλώδιο BUS μήκους 0,6 m L4668BUS/60 113

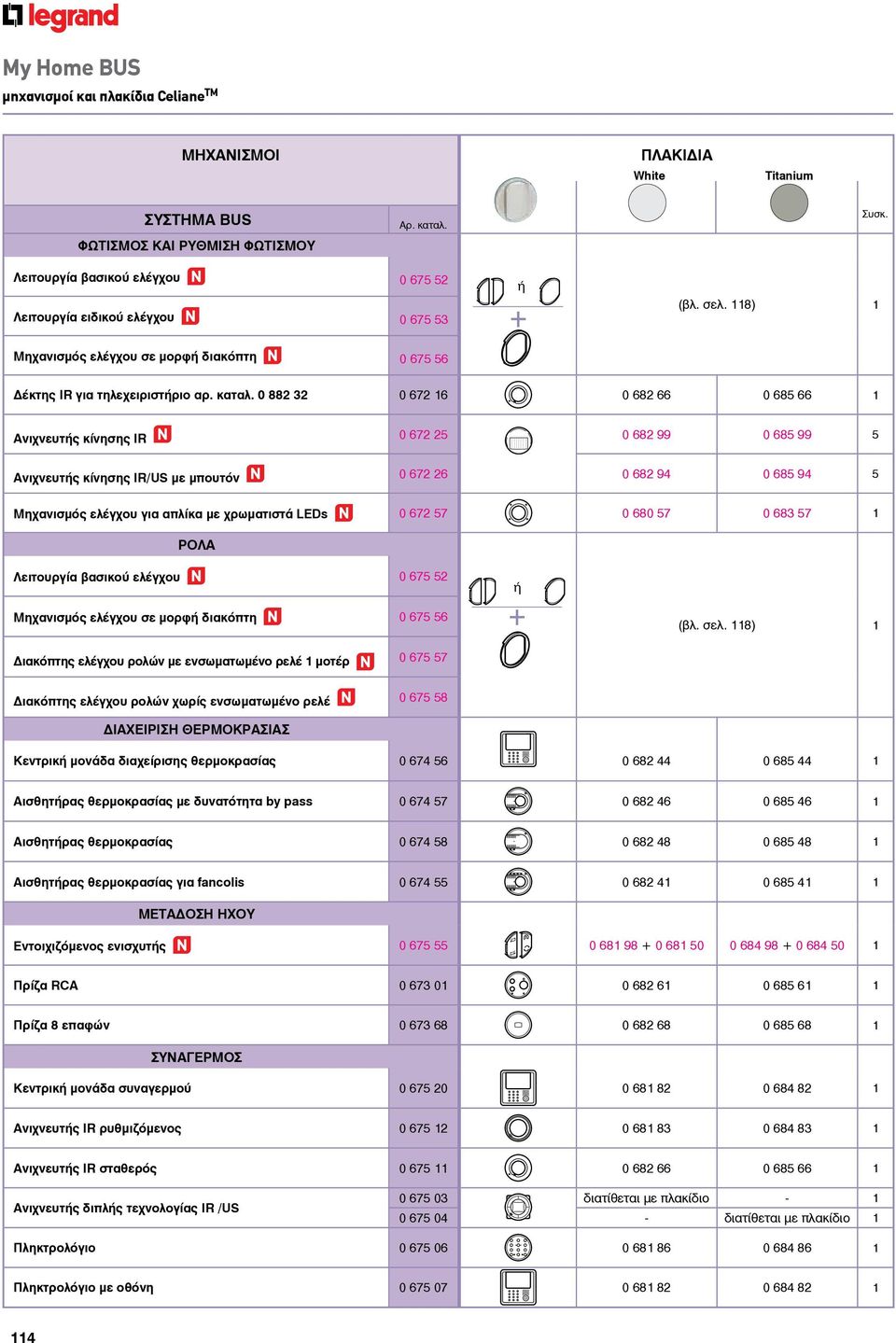

5 My Home BUS μηχανισμοί και πλακίδια Celiane TM μηχανισμοι πλακιδια White Titanium συστημα BUS φωτισμοσ και ρυθμιση φωτισμου Αρ. καταλ. Συσκ. Λειτουργία βασικού ελέγχου Λειτουργία ειδικού ελέγχου Μηχανισμός ελέγχου σε μορφή διακόπτη ή + (βλ. σελ. 118) 1 Δέκτης IR για τηλεχειριστήριο αρ. καταλ Ανιχνευτής κίνησης IR Ανιχνευτής κίνησης IR/US με μπουτόν Μηχανισμός ελέγχου για απλίκα με χρωματιστά LEDs ρολα Λειτουργία βασικού ελέγχου Μηχανισμός ελέγχου σε μορφή διακόπτη Διακόπτης ελέγχου ρολών με ενσωματωμένο ρελέ 1 μοτέρ ή + (βλ. σελ. 118) 1 Διακόπτης ελέγχου ρολών χωρίς ενσωματωμένο ρελέ ΔΙΑΧΕΙΡΙΣΗ θερμοκρασιασ Κεντρική μονάδα διαχείρισης θερμοκρασίας Αισθητήρας θερμοκρασίας με δυνατότητα by pass Αισθητήρας θερμοκρασίας Αισθητήρας θερμοκρασίας για fancolis ΜΕΤΑΔΟΣΗ ΗΧΟΥ Εντοιχιζόμενος ενισχυτής On Off Πρίζα RCA Πρίζα 8 επαφών ΣΥΝΑΓΕΡΜΟΣ Κεντρική μονάδα συναγερμού Ανιχνευτής IR ρυθμιζόμενος Ανιχνευτής IR σταθερός Ανιχνευτής διπλής τεχνολογίας IR /US διατίθεται με πλακίδιο διατίθεται με πλακίδιο 1 Πληκτρολόγιο Πληκτρολόγιο με οθόνη

6 My Home BUS μηχανισμοί και πλακίδια Celiane TM ΜΗΧΑΝΙΣΜΟΙ ΠΛΑΚΙΔΙΑ White Titanium ΣΥΣΤΗΜΑ BUS ΣΥΝΑΓΕΡΜΟΣ (ΣΥΝΕΧΕΙΑ) Αρ. καταλ. Συσκ. Μηχανισμός ανάγνωσης καρτών Εσωτερική σειρήνα ΕΛΕΓΧΟΣ ΕΙΣΟΔΟΥ Οθόνη θυροτηλεόρασης με μνήμη Κάμερα εσωτερικού χώρου Τρόπος τοποθέτησης MyHome BUS Ένα ολοκληρωμένο σύστημα που προσφέρει πλήθος επιλογών λειτουργιών και χειρισμών (μηχανισμοί συμβατικοί ή αφής, πλαίσια σε ποικιλία χρωμάτων ή υλικών...) ΦΩΤΙΣΜΟΣ ΚΑΙ ΑΥΤΟΜΑΤΙΣΜΟΙ (αρ. καταλ /53/56 και ) ΟΘΟΝΗ ΑΦΗΣ ή Για έλεγχο και επίβλεψη όλων των λειτουργιών της κατοικίας από ένα μόνο σημείο ΑΛΛΟΙ ΜΗΧΑΝΙΣΜΟΙ (πίνακας επιλογής σελ. 114) ΠΛΑΚΑ ΑΦΗΣ Για δημιουργία εγκαταστάσεων υψηλού design με δυνατότητα ελέγχου φωτισμού, ρολών... Σημείωση : σε κάθε μηχανισμό τοποθετήστε μία ή περισσότερες αντιστάσεις ταυτοποίησης για το χειρισμό των διαφορετικών σημείων ελέγχου του σπιτιού ΙΔΙΑΙΤΕΡΟΤΗΤΕΣ ΣΤΟΝ ΤΡΟΠΟ ΤΟΠΟΘΕΤΗΣΗΣ - Μηχανισμοί σεναρίων αρ. καταλ /18 - Οθόνες αφής 1,2" αρ. καταλ /72 - Ανιχνευτές κίνησης διπλής τεχνολογίας αρ. καταλ /04 Αυτά τα προϊόντα παραδίδονται με το πλακίδιο ενσωματωμένο, προσθέστε απλώς 1 βάση στήριξης και 1 πλαίσιο 115

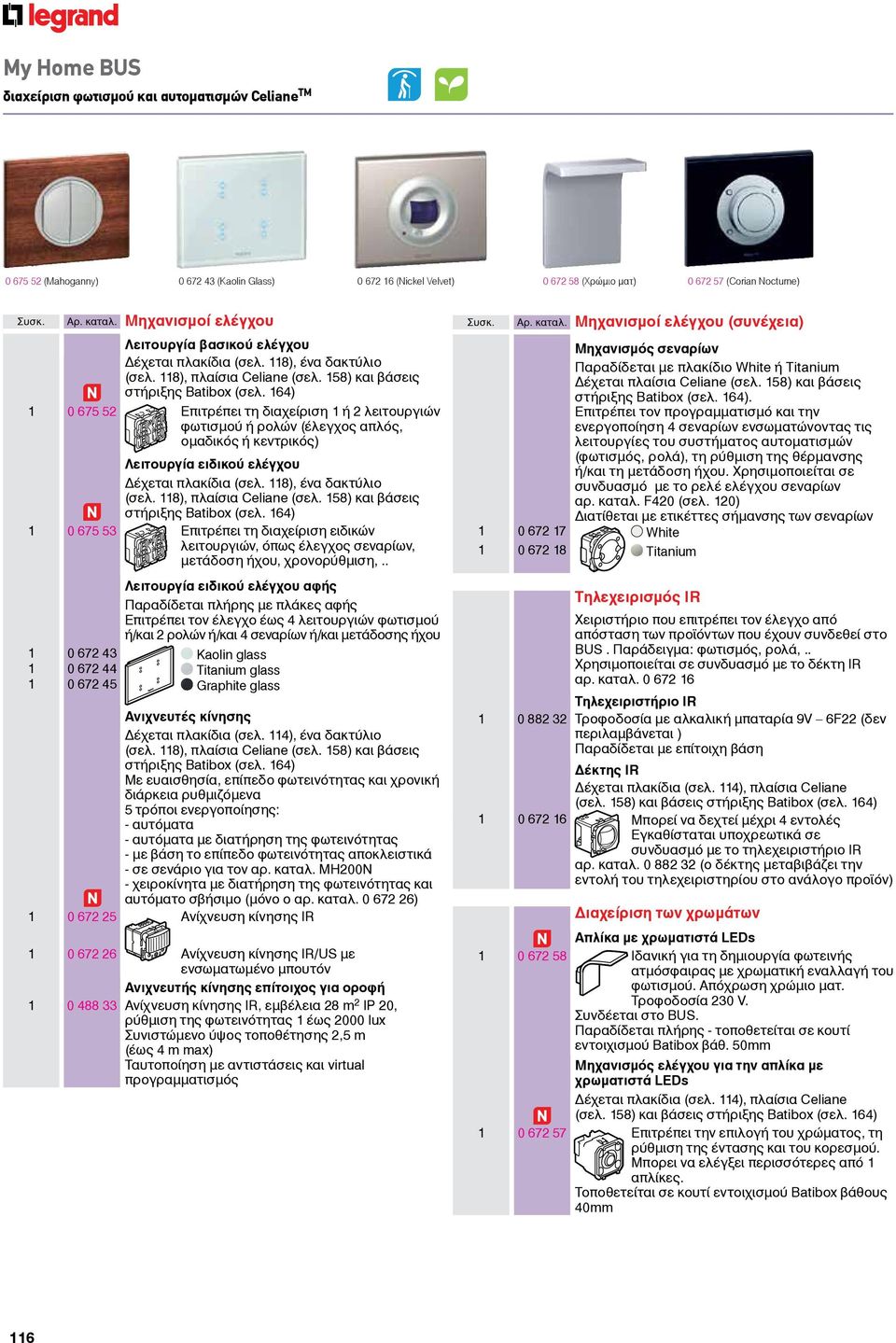

7 My Home BUS διαχείριση φωτισμού και αυτοματισμών Celiane TM (Mahoganny) (Kaolin Glass) (Nickel Velvet) (Χρώμιο ματ) (Corian Nocturne) Συσκ. Αρ. καταλ. Μηχανισμοί ελέγχου Λειτουργία βασικού ελέγχου Δέχεται πλακίδια (σελ. 118), ένα δακτύλιο (σελ. 118), πλαίσια Celiane (σελ. 158) και βάσεις στήριξης Batibox (σελ. 164) Επιτρέπει τη διαχείριση 1 ή 2 λειτουργιών φωτισμού ή ρολών (έλεγχος απλός, ομαδικός ή κεντρικός) Λειτουργία ειδικού ελέγχου Δέχεται πλακίδια (σελ. 118), ένα δακτύλιο (σελ. 118), πλαίσια Celiane (σελ. 158) και βάσεις στήριξης Batibox (σελ. 164) Επιτρέπει τη διαχείριση ειδικών λειτουργιών, όπως έλεγχος σεναρίων, μετάδοση ήχου, χρονορύθμιση,.. Λειτουργία ειδικού ελέγχου αφής Παραδίδεται πλήρης με πλάκες αφής Επιτρέπει τον έλεγχο έως 4 λειτουργιών φωτισμού ή/και 2 ρολών ή/και 4 σεναρίων ή/και μετάδοσης ήχου Kaolin glass Titanium glass Graphite glass Ανιχνευτές κίνησης Δέχεται πλακίδια (σελ. 114), ένα δακτύλιο (σελ. 118), πλαίσια Celiane (σελ. 158) και βάσεις στήριξης Batibox (σελ. 164) Με ευαισθησία, επίπεδο φωτεινότητας και χρονική διάρκεια ρυθμιζόμενα 5 τρόποι ενεργοποίησης: - αυτόματα - αυτόματα με διατήρηση της φωτεινότητας - με βάση το επίπεδο φωτεινότητας αποκλειστικά - σε σενάριο για τον αρ. καταλ. MH200N - χειροκίνητα με διατήρηση της φωτεινότητας και αυτόματο σβήσιμο (μόνο ο αρ. καταλ ) Ανίχνευση κίνησης IR Ανίχνευση κίνησης IR/US με ενσωματωμένο μπουτόν Ανιχνευτής κίνησης επίτοιχος για οροφή Ανίχνευση κίνησης IR, εμβέλεια 28 m 2 ΙΡ 20, ρύθμιση της φωτεινότητας 1 έως 2000 lux Συνιστώμενο ύψος τοποθέτησης 2,5 m (έως 4 m max) Ταυτοποίηση με αντιστάσεις και virtual προγραμματισμός Συσκ. Αρ. καταλ. Μηχανισμοί ελέγχου (συνέχεια) Μηχανισμός σεναρίων Παραδίδεται με πλακίδιο White ή Titanium Δέχεται πλαίσια Celiane (σελ. 158) και βάσεις στήριξης Batibox (σελ. 164). Επιτρέπει τον προγραμματισμό και την ενεργοποίηση 4 σεναρίων ενσωματώνοντας τις λειτουργίες του συστήματος αυτοματισμών (φωτισμός, ρολά), τη ρύθμιση της θέρμανσης ή/και τη μετάδοση ήχου. Χρησιμοποιείται σε συνδυασμό με το ρελέ ελέγχου σεναρίων αρ. καταλ. F420 (σελ. 120) Διατίθεται με ετικέττες σήμανσης των σεναρίων White Titanium Τηλεχειρισμός IR Χειριστήριο που επιτρέπει τον έλεγχο από απόσταση των προϊόντων που έχουν συνδεθεί στο BUS. Παράδειγμα: φωτισμός, ρολά,.. Χρησιμοποιείται σε συνδυασμό με το δέκτη ΙR αρ. καταλ Τηλεχειριστήριο IR Τροφοδοσία με αλκαλική μπαταρία 9V 6F22 (δεν περιλαμβάνεται ) Παραδίδεται με επίτοιχη βάση Δέκτης IR Δέχεται πλακίδια (σελ. 114), πλαίσια Celiane (σελ. 158) και βάσεις στήριξης Βatibox (σελ. 164) Μπορεί να δεχτεί μέχρι 4 εντολές Εγκαθίσταται υποχρεωτικά σε συνδυασμό με το τηλεχειριστήριο IR αρ. καταλ (ο δέκτης μεταβιβάζει την εντολή του τηλεχειριστηρίου στο ανάλογο προϊόν) Διαχείριση των χρωμάτων Απλίκα με χρωματιστά LEDs Ιδανική για τη δημιουργία φωτεινής ατμόσφαιρας με χρωματική εναλλαγή του φωτισμού. Απόχρωση χρώμιο ματ. Τροφοδοσία 230 V. Συνδέεται στο BUS. Παραδίδεται πλήρης - τοποθετείται σε κουτί εντοιχισμού Batibox βάθ. 50mm Μηχανισμός ελέγχου για την απλίκα με χρωματιστά LEDs Δέχεται πλακίδια (σελ. 114), πλαίσια Celiane (σελ. 158) και βάσεις στήριξης Βatibox (σελ. 164) Επιτρέπει την επιλογή του χρώματος, τη ρύθμιση της έντασης και του κορεσμού. Μπορει να ελέγξει περισσότερες από 1 απλίκες. Τοποθετείται σε κουτί εντοιχισμού Batibox βάθoυς 40mm 116

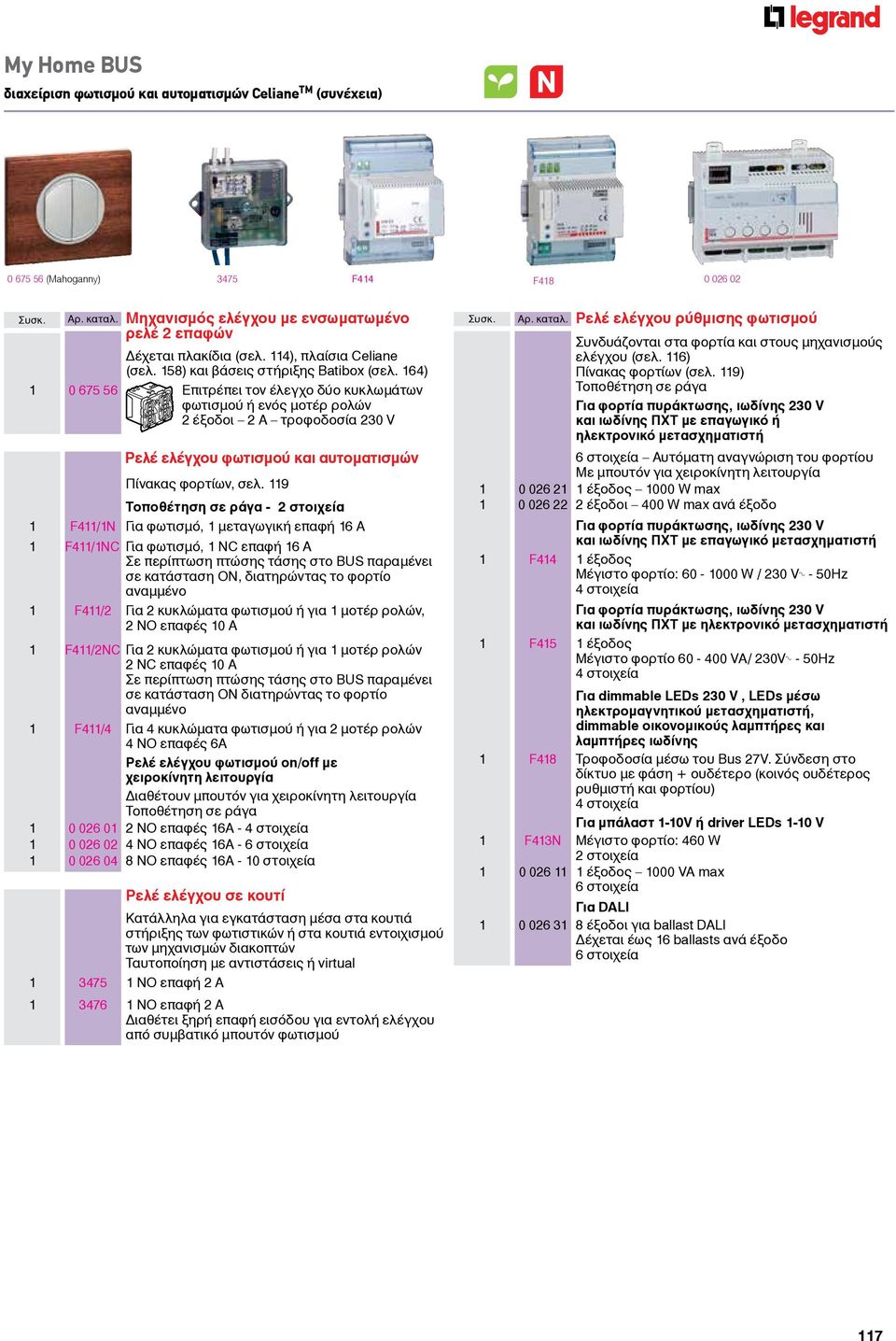

8 My Home BUS διαχείριση φωτισμού και αυτοματισμών Celiane TM (συνέχεια) (Mahoganny) 3475 F414 F Συσκ. Αρ. καταλ. Μηχανισμός ελέγχου με ενσωματωμένο ρελέ 2 επαφών Δέχεται πλακίδια (σελ. 114), πλαίσια Celiane (σελ. 158) και βάσεις στήριξης Βatibox (σελ. 164) Επιτρέπει τον έλεγχο δύο κυκλωμάτων φωτισμού ή ενός μοτέρ ρολών 2 έξοδοι 2 Α τροφοδοσία 230 V Ρελέ ελέγχου φωτισμού και αυτοματισμών Πίνακας φορτίων, σελ. 119 Τοποθέτηση σε ράγα - 2 στοιχεία 1 F411/1N Για φωτισμό, 1 μεταγωγική επαφή 16 A 1 F411/1NC Για φωτισμό, 1 NC επαφή 16 A Σε περίπτωση πτώσης τάσης στο BUS παραμένει σε κατάσταση ON, διατηρώντας το φορτίο αναμμένο 1 F411/2 Για 2 κυκλώματα φωτισμού ή για 1 μοτέρ ρολών, 2 ΝΟ επαφές 10 Α 1 F411/2NC Για 2 κυκλώματα φωτισμού ή για 1 μοτέρ ρολών 2 NC επαφές 10 Α Σε περίπτωση πτώσης τάσης στο BUS παραμένει σε κατάσταση ON διατηρώντας το φορτίο αναμμένο 1 F411/4 Για 4 κυκλώματα φωτισμού ή για 2 μοτέρ ρολών 4 ΝΟ επαφές 6Α Ρελέ ελέγχου φωτισμού on/off με χειροκίνητη λειτουργία Διαθέτουν μπουτόν για χειροκίνητη λειτουργία Τοποθέτηση σε ράγα ΝΟ επαφές 16Α - 4 στοιχεία ΝΟ επαφές 16Α - 6 στοιχεία ΝΟ επαφές 16Α - 10 στοιχεία Ρελέ ελέγχου σε κουτί Κατάλληλα για εγκατάσταση μέσα στα κουτιά στήριξης των φωτιστικών ή στα κουτιά εντοιχισμού των μηχανισμών διακοπτών Ταυτοποίηση με αντιστάσεις ή virtual ΝΟ επαφή 2 Α ΝΟ επαφή 2 Α Διαθέτει ξηρή επαφή εισόδου για εντολή ελέγχου από συμβατικό μπουτόν φωτισμού Συσκ. Αρ. καταλ. Ρελέ ελέγχου ρύθμισης φωτισμού Συνδυάζονται στα φορτία και στους μηχανισμούς ελέγχου (σελ. 116) Πίνακας φορτίων (σελ. 119) Τοποθέτηση σε ράγα Για φορτία πυράκτωσης, ιωδίνης 230 V και ιωδίνης ΠΧΤ με επαγωγικό ή ηλεκτρονικό μετασχηματιστή 6 στοιχεία Αυτόματη αναγνώριση του φορτίου Με μπουτόν για χειροκίνητη λειτουργία έξοδος 1000 W max έξοδοι 400 W max ανά έξοδο Για φορτία πυράκτωσης, ιωδίνης 230 V και ιωδίνης ΠΧΤ με επαγωγικό μετασχηματιστή 1 F414 1 έξοδος Μέγιστο φορτίο: W / 230 VA - 50Hz 4 στοιχεία Για φορτία πυράκτωσης, ιωδίνης 230 V και ιωδίνης ΠΧΤ με ηλεκτρονικό μετασχηματιστή 1 F415 1 έξοδος Μέγιστο φορτίο VA/ 230VA - 50Hz 4 στοιχεία Για dimmable LEDs 230 V, LEDs μέσω ηλεκτρομαγνητικού μετασχηματιστή, dimmable οικονομικούς λαμπτήρες και λαμπτήρες ιωδίνης 1 F418 Τροφοδοσία μέσω του Bus 27V. Σύνδεση στο δίκτυο με φάση + ουδέτερο (κοινός ουδέτερος ρυθμιστή και φορτίου) 4 στοιχεία Για μπάλαστ 1-10V ή driver LEDs 1-10 V 1 F413N Μέγιστο φορτίο: 460 W 2 στοιχεία έξοδος 1000 VA max 6 στοιχεία Για DALI έξοδοι για ballast DALI Δέχεται έως 16 ballasts ανά έξοδο 6 στοιχεία 117

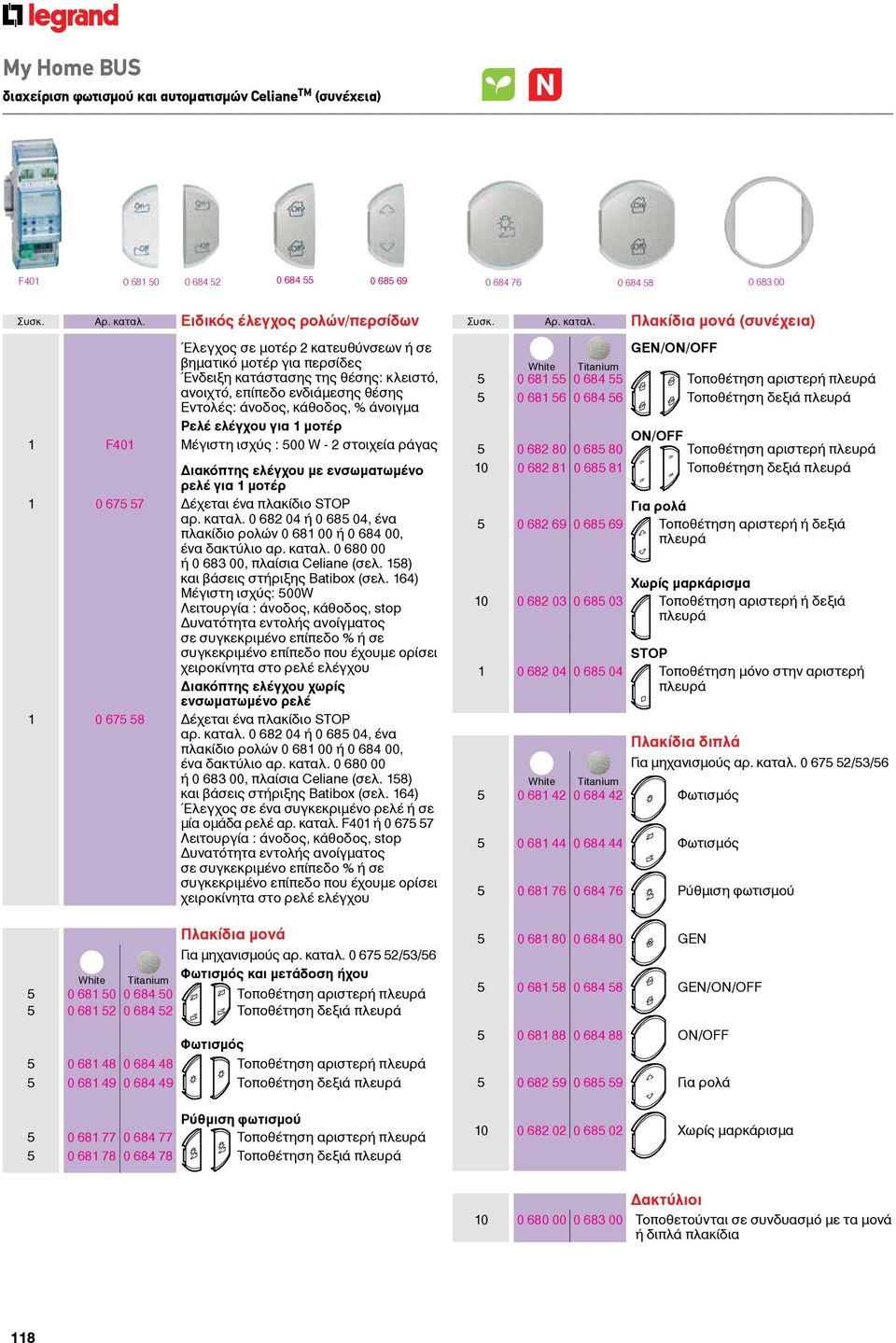

9 My Home BUS διαχείριση φωτισμού και αυτοματισμών Celiane TM (συνέχεια) F Συσκ. Αρ. καταλ. Eιδικός έλεγχος ρολών/περσίδων Έλεγχος σε μοτέρ 2 κατευθύνσεων ή σε βηματικό μοτέρ για περσίδες Ένδειξη κατάστασης της θέσης: κλειστό, ανοιχτό, επίπεδο ενδιάμεσης θέσης Εντολές: άνοδος, κάθοδος, % άνοιγμα Ρελέ ελέγχου για 1 μοτέρ 1 F401 Μέγιστη ισχύς : 500 W - 2 στοιχεία ράγας Διακόπτης ελέγχου με ενσωματωμένο ρελέ για 1 μοτέρ Δέχεται ένα πλακίδιο STOP αρ. καταλ ή , ένα πλακίδιο ρολών ή , ένα δακτύλιο αρ. καταλ ή , πλαίσια Celiane (σελ. 158) και βάσεις στήριξης Βatibox (σελ. 164) Μέγιστη ισχύς: 500W Λειτουργία : άνοδος, κάθοδος, stop Δυνατότητα εντολής ανοίγματος σε συγκεκριμένο επίπεδο % ή σε συγκεκριμένο επίπεδο που έχουμε ορίσει χειροκίνητα στο ρελέ ελέγχου Διακόπτης ελέγχου χωρίς ενσωματωμένο ρελέ Δέχεται ένα πλακίδιο STOP αρ. καταλ ή , ένα πλακίδιο ρολών ή , ένα δακτύλιο αρ. καταλ ή , πλαίσια Celiane (σελ. 158) και βάσεις στήριξης Βatibox (σελ. 164) Έλεγχος σε ένα συγκεκριμένο ρελέ ή σε μία ομάδα ρελέ αρ. καταλ. F401 ή Λειτουργία : άνοδος, κάθοδος, stop Δυνατότητα εντολής ανοίγματος σε συγκεκριμένο επίπεδο % ή σε συγκεκριμένο επίπεδο που έχουμε ορίσει χειροκίνητα στο ρελέ ελέγχου Πλακίδια μονά White Titanium Για μηχανισμούς αρ. καταλ /53/56 Φωτισμός και μετάδοση ήχου Τοποθέτηση αριστερή πλευρά Τοποθέτηση δεξιά πλευρά Φωτισμός Τοποθέτηση αριστερή πλευρά Τοποθέτηση δεξιά πλευρά Ρύθμιση φωτισμού Τοποθέτηση αριστερή πλευρά Τοποθέτηση δεξιά πλευρά Συσκ. Αρ. καταλ. Πλακίδια μονά (συνέχεια) GEN/ON/OFF White Titanium Τοποθέτηση αριστερή πλευρά Τοποθέτηση δεξιά πλευρά ON/OFF Τοποθέτηση αριστερή πλευρά Τοποθέτηση δεξιά πλευρά Για ρολά Τοποθέτηση αριστερή ή δεξιά πλευρά Χωρίς μαρκάρισμα Τοποθέτηση αριστερή ή δεξιά πλευρά STOP Τοποθέτηση μόνο στην αριστερή πλευρά White Titanium Φωτισμός Φωτισμός Πλακίδια διπλά Για μηχανισμούς αρ. καταλ /53/ Ρύθμιση φωτισμού GEN GEN/ON/OFF ON/OFF Για ρολά Χωρίς μαρκάρισμα Δακτύλιοι Τοποθετούνται σε συνδυασμό με τα μονά ή διπλά πλακίδια 118

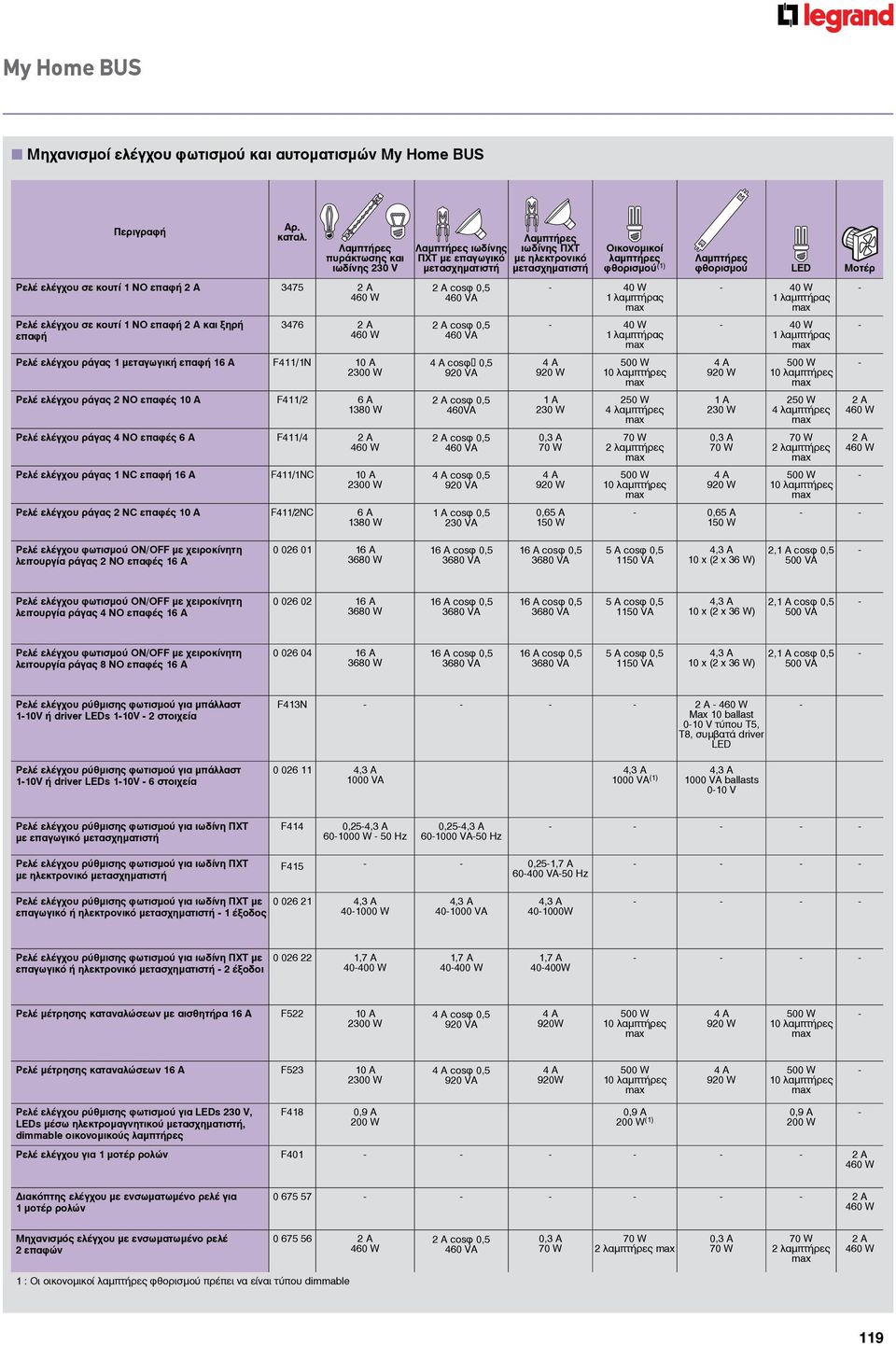

10 My Home BUS Μηχανισμοί ελέγχου φωτισμού και αυτοματισμών My Home BUS Περιγραφή Αρ. καταλ. Λαμπτήρες πυράκτωσης και ιωδίνης 230 V Ρελέ ελέγχου σε κουτί 1 NO επαφή 2 Α A 460 W Ρελέ ελέγχου σε κουτί 1 NO επαφή 2 Α και ξηρή επαφή A 460 W Ρελέ ελέγχου ράγας 1 μεταγωγική επαφή 16 Α F411/1N 10 A 2300 W Ρελέ ελέγχου ράγας 2 ΝΟ επαφές 10 Α F411/2 6 A 1380 W Ρελέ ελέγχου ράγας 4 ΝΟ επαφές 6 Α F411/4 2 A 460 W Ρελέ ελέγχου ράγας 1 ΝC επαφή 16 Α F411/1NC 10 A 2300 W Ρελέ ελέγχου ράγας 2 ΝC επαφές 10 Α F411/2NC 6 A 1380 W Λαμπτήρες ιωδίνης ΠΧΤ με επαγωγικό μετασχηματιστή 2 A cosφ 0,5 460 VA 2 A cosφ 0,5 460 VA 4 A cosφø 0,5 920 VA 2 A cosφ 0,5 460VA 2 A cosφ 0,5 460 VA 4 A cosφ 0,5 920 VA 1 A cosφ 0,5 230 VA Λαμπτήρες ιωδίνης ΠΧΤ με ηλεκτρονικό μετασχηματιστή Οικονομικοί λαμπτήρες φθορισμού (1) - 40 W 1 λαμπτήρας max - 40 W 1 λαμπτήρας max 4 A 920 W 1 A 230 W 0,3 A 70 W 4 A 920 W 0,65 A 150 W 500 W 10 λαμπτήρες max 250 W 4 λαμπτήρες max 70 W 2 λαμπτήρες max 500 W 10 λαμπτήρες max Λαμπτήρες φθορισμού LED Μοτέρ - 40 W 1 λαμπτήρας max - 40 W 1 λαμπτήρας max 4 A 920 W 1 A 230 W 0,3 A 70 W 4 A 920 W - 0,65 A 150 W 500 W 10 λαμπτήρες max 250 W 4 λαμπτήρες max 70 W 2 λαμπτήρες max 500 W 10 λαμπτήρες max A 460 W 2 A 460 W Ρελέ ελέγχου φωτισμού ON/OFF με χειροκίνητη λειτουργία ράγας 2 NO επαφές 16 Α A 3680 W 16 A cosφ 0, VA 16 A cosφ 0, VA 5 A cosφ 0, VA 4,3 A 10 x (2 x 36 W) 2,1 A cosφ 0,5 500 VA - Ρελέ ελέγχου φωτισμού ON/OFF με χειροκίνητη λειτουργία ράγας 4 NO επαφές 16 Α A 3680 W 16 A cosφ 0, VA 16 A cosφ 0, VA 5 A cosφ 0, VA 4,3 A 10 x (2 x 36 W) 2,1 A cosφ 0,5 500 VA - Ρελέ ελέγχου φωτισμού ON/OFF με χειροκίνητη λειτουργία ράγας 8 NO επαφές 16 Α A 3680 W 16 A cosφ 0, VA 16 A cosφ 0, VA 5 A cosφ 0, VA 4,3 A 10 x (2 x 36 W) 2,1 A cosφ 0,5 500 VA - Ρελέ ελέγχου ρύθμισης φωτισμού για μπάλλαστ 1-10V ή driver LEDs 1-10V - 2 στοιχεία F413N A W Max 10 ballast 0-10 V τύπου T5, T8, συμβατά driver LED - Ρελέ ελέγχου ρύθμισης φωτισμού για μπάλλαστ 1-10V ή driver LEDs 1-10V - 6 στοιχεία ,3 A 1000 VA 4,3 A 4,3 A 1000 VA (1) 1000 VA ballasts 0-10 V Ρελέ ελέγχου ρύθμισης φωτισμού για ιωδίνη ΠΧΤ με επαγωγικό μετασχηματιστή F414 0,25-4,3 A W - 50 Hz 0,25-4,3 A VA-50 Hz Ρελέ ελέγχου ρύθμισης φωτισμού για ιωδίνη ΠΧΤ με ηλεκτρονικό μετασχηματιστή F ,25-1,7 A VA-50 Hz Ρελέ ελέγχου ρύθμισης φωτισμού για ιωδίνη ΠΧΤ με ,3 A επαγωγικό ή ηλεκτρονικό μετασχηματιστή - 1 έξοδος W 4,3 A VA 4,3 A W Ρελέ ελέγχου ρύθμισης φωτισμού για ιωδίνη ΠΧΤ με επαγωγικό ή ηλεκτρονικό μετασχηματιστή - 2 έξοδοι ,7 A W 1,7 A W 1,7 A W Ρελέ μέτρησης καταναλώσεων με αισθητήρα 16 Α F A 2300 W 4 A cosφ 0,5 920 VA 4 A 920W 500 W 10 λαμπτήρες max 4 A 920 W 500 W 10 λαμπτήρες max - Ρελέ μέτρησης καταναλώσεων 16 Α F A 2300 W 4 A cosφ 0,5 920 VA 4 A 920W 500 W 10 λαμπτήρες max 4 A 920 W 500 W 10 λαμπτήρες max - Ρελέ ελέγχου ρύθμισης φωτισμού για LEDs 230 V, LEDs μέσω ηλεκτρομαγνητικού μετασχηματιστή, dimmable οικονομικούς λαμπτήρες F418 0,9 A 200 W 0,9 A 0,9 A 200 W (1) 200 W - Ρελέ ελέγχου για 1 μοτέρ ρολών F A 460 W Διακόπτης ελέγχου με ενσωματωμένο ρελέ για 1 μοτέρ ρολών A 460 W Μηχανισμός ελέγχου με ενσωματωμένο ρελέ 2 επαφών A 460 W 2 A cosφ 0,5 460 VA 0,3 A 70 W 70 W 2 λαμπτήρες max 0,3 A 70 W 70 W 2 λαμπτήρες max 2 A 460 W 1 : Οι οικονομικοί λαμπτήρες φθορισμού πρέπει να είναι τύπου dimmable 119

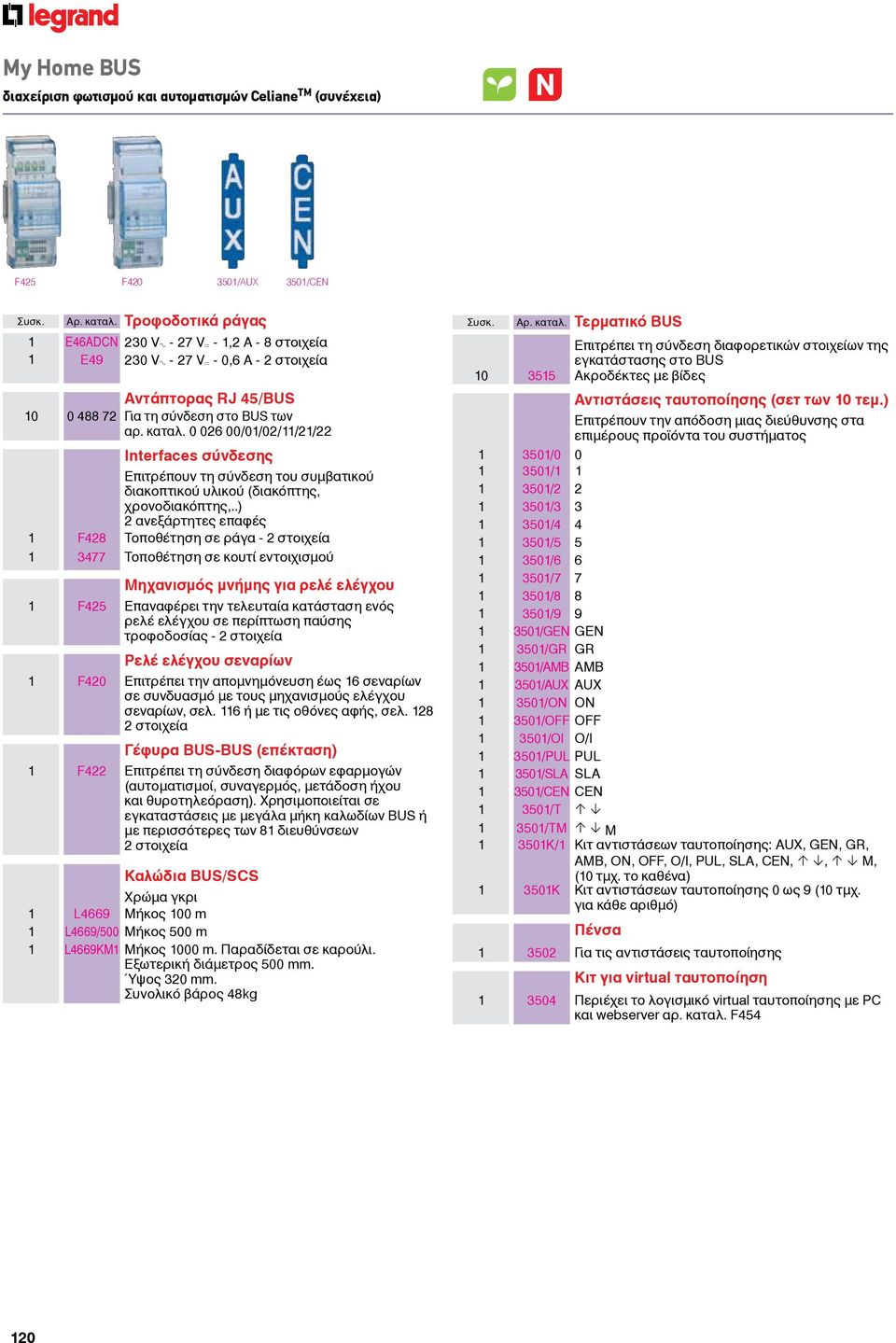

11 My Home BUS διαχείριση φωτισμού και αυτοματισμών Celiane TM (συνέχεια) F425 F /AUX 3501/CEN Συσκ. Αρ. καταλ. Τροφοδοτικά ράγας 1 E46ADCN 230 VA - 27 V= - 1,2 A - 8 στοιχεία 1 E VA - 27 V= - 0,6 A - 2 στοιχεία Αντάπτορας RJ 45/BUS Για τη σύνδεση στο BUS των αρ. καταλ /01/02/11/21/22 Interfaces σύνδεσης Επιτρέπουν τη σύνδεση του συμβατικού διακοπτικού υλικού (διακόπτης, χρονοδιακόπτης,..) 2 ανεξάρτητες επαφές 1 F428 Τοποθέτηση σε ράγα - 2 στοιχεία Τοποθέτηση σε κουτί εντοιχισμού Μηχανισμός μνήμης για ρελέ ελέγχου 1 F425 Επαναφέρει την τελευταία κατάσταση ενός ρελέ ελέγχου σε περίπτωση παύσης τροφοδοσίας - 2 στοιχεία Ρελέ ελέγχου σεναρίων 1 F420 Επιτρέπει την απομνημόνευση έως 16 σεναρίων σε συνδυασμό με τους μηχανισμούς ελέγχου σεναρίων, σελ. 116 ή με τις οθόνες αφής, σελ στοιχεία Γέφυρα BUS-BUS (επέκταση) 1 F422 Eπιτρέπει τη σύνδεση διαφόρων εφαρμογών (αυτοματισμοί, συναγερμός, μετάδοση ήχου και θυροτηλεόραση). Χρησιμοποιείται σε εγκαταστάσεις με μεγάλα μήκη καλωδίων BUS ή με περισσότερες των 81 διευθύνσεων 2 στοιχεία Καλώδια BUS/SCS Χρώμα γκρι 1 L4669 Μήκος 100 m 1 L4669/500 Μήκος 500 m 1 L4669KM1 Μήκος 1000 m. Παραδίδεται σε καρούλι. Εξωτερική διάμετρος 500 mm. Ύψος 320 mm. Συνολικό βάρος 48kg Συσκ. Αρ. καταλ. Τερματικό BUS Επιτρέπει τη σύνδεση διαφορετικών στοιχείων της εγκατάστασης στο BUS Ακροδέκτες με βίδες Αντιστάσεις ταυτοποίησης (σετ των 10 τεμ.) Επιτρέπουν την απόδοση μιας διεύθυνσης στα επιμέρους προϊόντα του συστήματος / / / / / / / / / / /GEN GEN /GR GR /AMB AMB /AUX AUX /ON ON /OFF OFF /OI O/I /PUL PUL /SLA SLA /CEN CEN /T I! /TM I! M K/1 Kιτ αντιστάσεων ταυτοποίησης: AUX, GEN, GR, AMB, ON, OFF, O/I, PUL, SLA, CEN, I!, I! M, (10 τμχ. το καθένα) K Kιτ αντιστάσεων ταυτοποίησης 0 ως 9 (10 τμχ. για κάθε αριθμό) Πένσα Για τις αντιστάσεις ταυτοποίησης Κιτ για virtual ταυτοποίηση Περιέχει το λογισμικό virtual ταυτοποίησης με PC και webserver αρ. καταλ. F

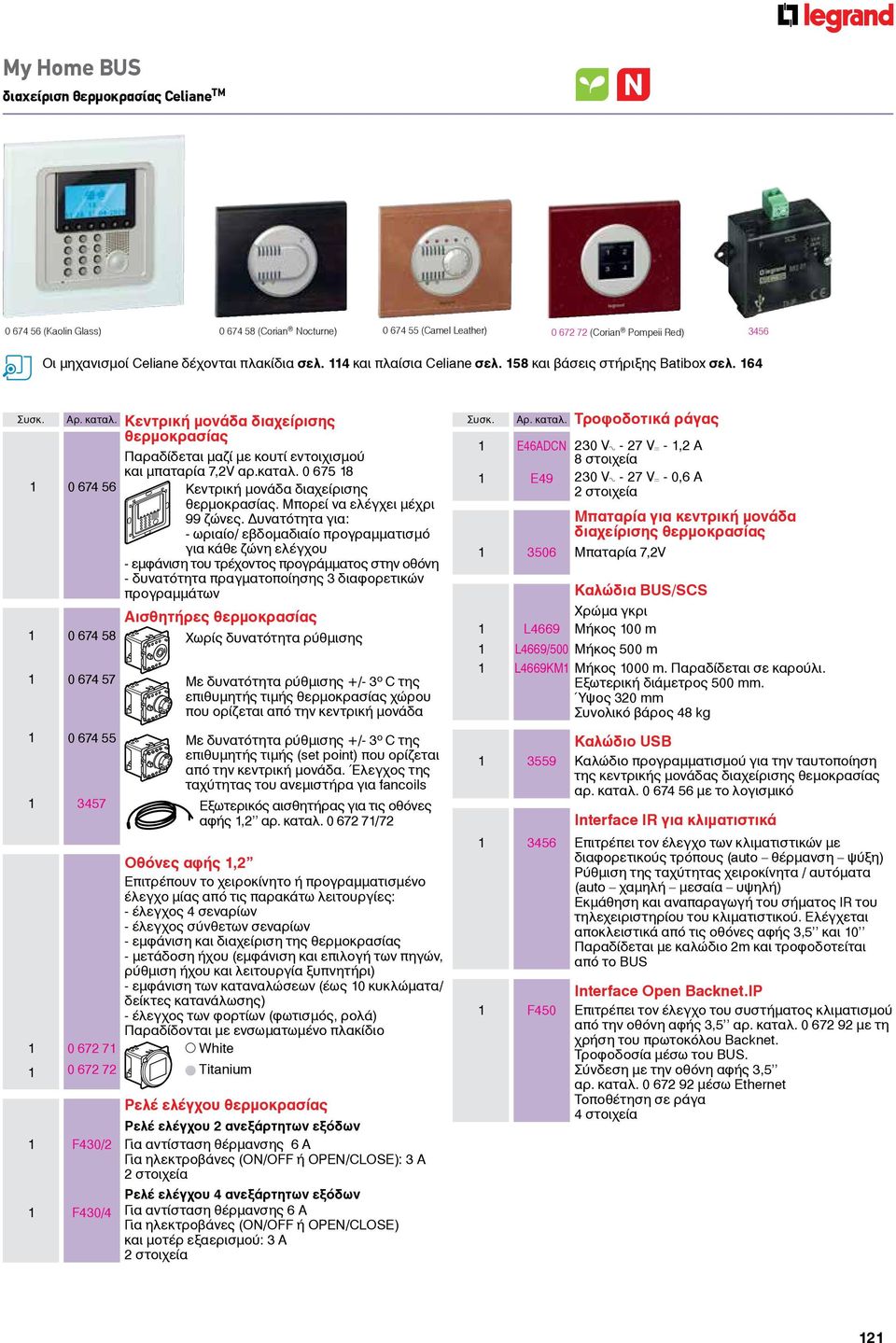

12 My Home BUS διαχείριση θερμοκρασίας Celiane TM (Kaolin Glass) (Corian Nocturne) (Camel Leather) (Corian Pompeii Red) 3456 Οι μηχανισμοί Celiane δέχονται πλακίδια σελ. 114 και πλαίσια Celiane σελ. 158 και βάσεις στήριξης Batibox σελ. 164 Συσκ. Αρ. καταλ. Κεντρική μονάδα διαχείρισης θερμοκρασίας Παραδίδεται μαζί με κουτί εντοιχισμού και μπαταρία 7,2V αρ.καταλ Κεντρική μονάδα διαχείρισης θερμοκρασίας. Μπορεί να ελέγχει μέχρι 99 ζώνες. Δυνατότητα για: - ωριαίο/ εβδομαδιαίο προγραμματισμό για κάθε ζώνη ελέγχου - εμφάνιση του τρέχοντος προγράμματος στην οθόνη - δυνατότητα πραγματοποίησης 3 διαφορετικών προγραμμάτων Αισθητήρες θερμοκρασίας Χωρίς δυνατότητα ρύθμισης Με δυνατότητα ρύθμισης +/- 3 o C της επιθυμητής τιμής θερμοκρασίας χώρου που ορίζεται από την κεντρική μονάδα Με δυνατότητα ρύθμισης +/- 3 o C της επιθυμητής τιμής (set point) που ορίζεται από την κεντρική μονάδα. Έλεγχος της ταχύτητας του ανεμιστήρα για fancoils Εξωτερικός αισθητήρας για τις οθόνες αφής 1,2'' αρ. καταλ /72 Οθόνες αφής 1,2 Επιτρέπουν το χειροκίνητο ή προγραμματισμένο έλεγχο μίας από τις παρακάτω λειτουργίες: - έλεγχος 4 σεναρίων - έλεγχος σύνθετων σεναρίων - εμφάνιση και διαχείριση της θερμοκρασίας - μετάδοση ήχου (εμφάνιση και επιλογή των πηγών, ρύθμιση ήχου και λειτουργία ξυπνητήρι) - εμφάνιση των καταναλώσεων (έως 10 κυκλώματα/ δείκτες κατανάλωσης) - έλεγχος των φορτίων (φωτισμός, ρολά) Παραδίδονται με ενσωματωμένο πλακίδιο White Titanium Ρελέ ελέγχου θερμοκρασίας Ρελέ ελέγχου 2 ανεξάρτητων εξόδων 1 F430/2 Για αντίσταση θέρμανσης 6 Α Για ηλεκτροβάνες (ON/OFF ή OPEN/CLOSE): 3 Α 2 στοιχεία Ρελέ ελέγχου 4 ανεξάρτητων εξόδων 1 F430/4 Για αντίσταση θέρμανσης 6 Α Για ηλεκτροβάνες (ON/OFF ή OPEN/CLOSE) και μοτέρ εξαερισμού: 3 Α 2 στοιχεία Συσκ. Αρ. καταλ. Τροφοδοτικά ράγας 1 E46ADCN 230 VA - 27 V= - 1,2 A 8 στοιχεία 1 E VA - 27 V= - 0,6 A 2 στοιχεία Μπαταρία για κεντρική μονάδα διαχείρισης θερμοκρασίας Μπαταρία 7,2V Καλώδια BUS/SCS Χρώμα γκρι 1 L4669 Μήκος 100 m 1 L4669/500 Μήκος 500 m 1 L4669KM1 Μήκος 1000 m. Παραδίδεται σε καρούλι. Εξωτερική διάμετρος 500 mm. Ύψος 320 mm Συνολικό βάρος 48 kg Καλώδιο USB Καλώδιο προγραμματισμού για την ταυτοποίηση της κεντρικής μονάδας διαχείρισης θεμοκρασίας αρ. καταλ με το λογισμικό Interface IR για κλιματιστικά Επιτρέπει τον έλεγχο των κλιματιστικών με διαφορετικούς τρόπους (auto θέρμανση ψύξη) Ρύθμιση της ταχύτητας χειροκίνητα / αυτόματα (auto χαμηλή μεσαία υψηλή) Εκμάθηση και αναπαραγωγή του σήματος IR του τηλεχειριστηρίου του κλιματιστικού. Ελέγχεται αποκλειστικά από τις οθόνες αφής 3,5 και 10 Παραδίδεται με καλώδιο 2m και τροφοδοτείται από το BUS Interface Open Backnet.IP 1 F450 Επιτρέπει τον έλεγχο του συστήματος κλιματισμού από την οθόνη αφής 3,5 αρ. καταλ με τη χρήση του πρωτοκόλου Backnet. Τροφοδοσία μέσω του BUS. Σύνδεση με την οθόνη αφής 3,5 αρ. καταλ μέσω Ethernet Τοποθέτηση σε ράγα 4 στοιχεία 121

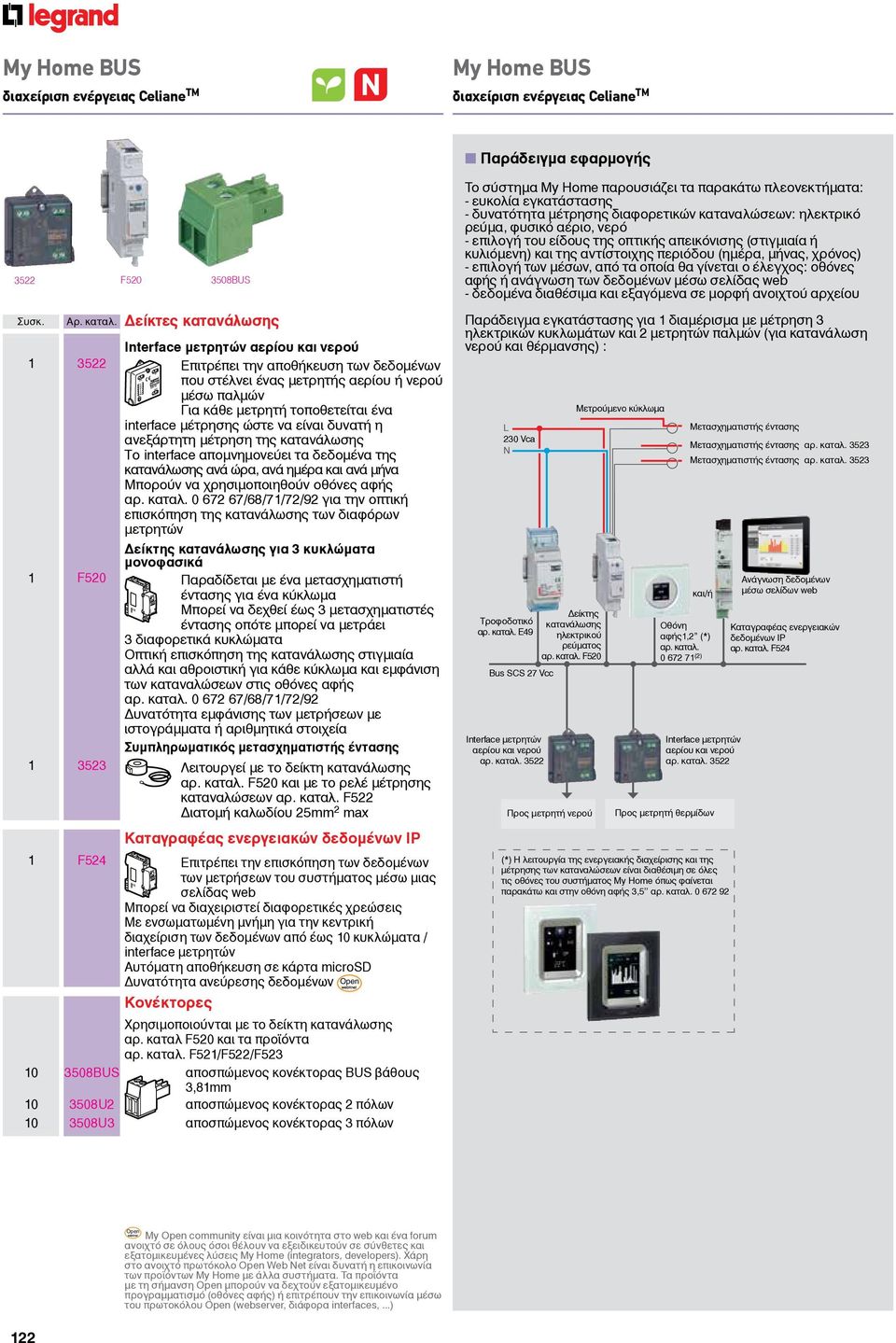

13 My My Home BUS διαχείριση ενέργειας Celiane TM My Home BUS διαχείριση ενέργειας Celiane TM Παράδειγμα εφαρμογής 3522 F BUS Συσκ. Αρ. καταλ. Δείκτες κατανάλωσης Interface μετρητών αερίου και νερού Επιτρέπει την αποθήκευση των δεδομένων που στέλνει ένας μετρητής αερίου ή νερού μέσω παλμών Για κάθε μετρητή τοποθετείται ένα interface μέτρησης ώστε να είναι δυνατή η ανεξάρτητη μέτρηση της κατανάλωσης Το interface απομνημονεύει τα δεδομένα της κατανάλωσης ανά ώρα, ανά ημέρα και ανά μήνα Μπορούν να χρησιμοποιηθούν οθόνες αφής αρ. καταλ /68/71/72/92 για την οπτική επισκόπηση της κατανάλωσης των διαφόρων μετρητών Δείκτης κατανάλωσης για 3 κυκλώματα μονοφασικά 1 F520 Παραδίδεται με ένα μετασχηματιστή έντασης για ένα κύκλωμα Μπορεί να δεχθεί έως 3 μετασχηματιστές έντασης οπότε μπορεί να μετράει 3 διαφορετικά κυκλώματα Οπτική επισκόπηση της κατανάλωσης στιγμιαία αλλά και αθροιστική για κάθε κύκλωμα και εμφάνιση των καταναλώσεων στις οθόνες αφής αρ. καταλ /68/71/72/92 Δυνατότητα εμφάνισης των μετρήσεων με ιστογράμματα ή αριθμητικά στοιχεία Συμπληρωματικός μετασχηματιστής έντασης Λειτουργεί με το δείκτη κατανάλωσης αρ. καταλ. F520 και με το ρελέ μέτρησης καταναλώσεων αρ. καταλ. F522 Διατομή καλωδίου 25mm 2 max Καταγραφέας ενεργειακών δεδομένων IP 1 F524 Επιτρέπει την επισκόπηση των δεδομένων των μετρήσεων του συστήματος μέσω μιας σελίδας web Μπορεί να διαχειριστεί διαφορετικές χρεώσεις Με ενσωματωμένη μνήμη για την κεντρική διαχείριση των δεδομένων από έως 10 κυκλώματα / interface μετρητών Αυτόματη αποθήκευση σε κάρτα microsd Δυνατότητα ανεύρεσης δεδομένων Open Koνέκτορες Χρησιμοποιούνται με το δείκτη κατανάλωσης αρ. καταλ F520 και τα προϊόντα αρ. καταλ. F521/F522/F BUS αποσπώμενος κονέκτορας BUS βάθους 3,81mm U2 αποσπώμενος κονέκτορας 2 πόλων U3 αποσπώμενος κονέκτορας 3 πόλων Το σύστημα My Home παρουσιάζει τα παρακάτω πλεονεκτήματα: - ευκολία εγκατάστασης - δυνατότητα μέτρησης διαφορετικών καταναλώσεων: ηλεκτρικό ρεύμα, φυσικό αέριο, νερό - επιλογή του είδους της οπτικής απεικόνισης (στιγμιαία ή κυλιόμενη) και της αντίστοιχης περιόδου (ημέρα, μήνας, χρόνος) - επιλογή των μέσων, από τα οποία θα γίνεται ο έλεγχος: οθόνες αφής ή ανάγνωση των δεδομένων μέσω σελίδας web - δεδομένα διαθέσιμα και εξαγόμενα σε μορφή ανοιχτού αρχείου Παράδειγμα εγκατάστασης για 1 διαμέρισμα με μέτρηση 3 ηλεκτρικών κυκλωμάτων και 2 μετρητών παλμών (για κατανάλωση νερού και θέρμανσης) : Open Open community είναι μια κοινότητα στο web και ένα forum ανοιχτό σε όλους όσοι θέλουν να εξειδικευτούν σε σύνθετες και εξατομικευμένες λύσεις My Home (integrators, developers). Χάρη στο ανοιχτό πρωτόκολο Open Web Net είναι δυνατή η επικοινωνία των προϊόντων My Home με άλλα συστήματα. Τα προϊόντα με τη σήμανση Open μπορούν να δεχτούν εξατομικευμένο προγραμματισμό (οθόνες αφής) ή επιτρέπουν την επικοινωνία μέσω του πρωτοκόλου Open (webserver, διάφορα interfaces,...) 122

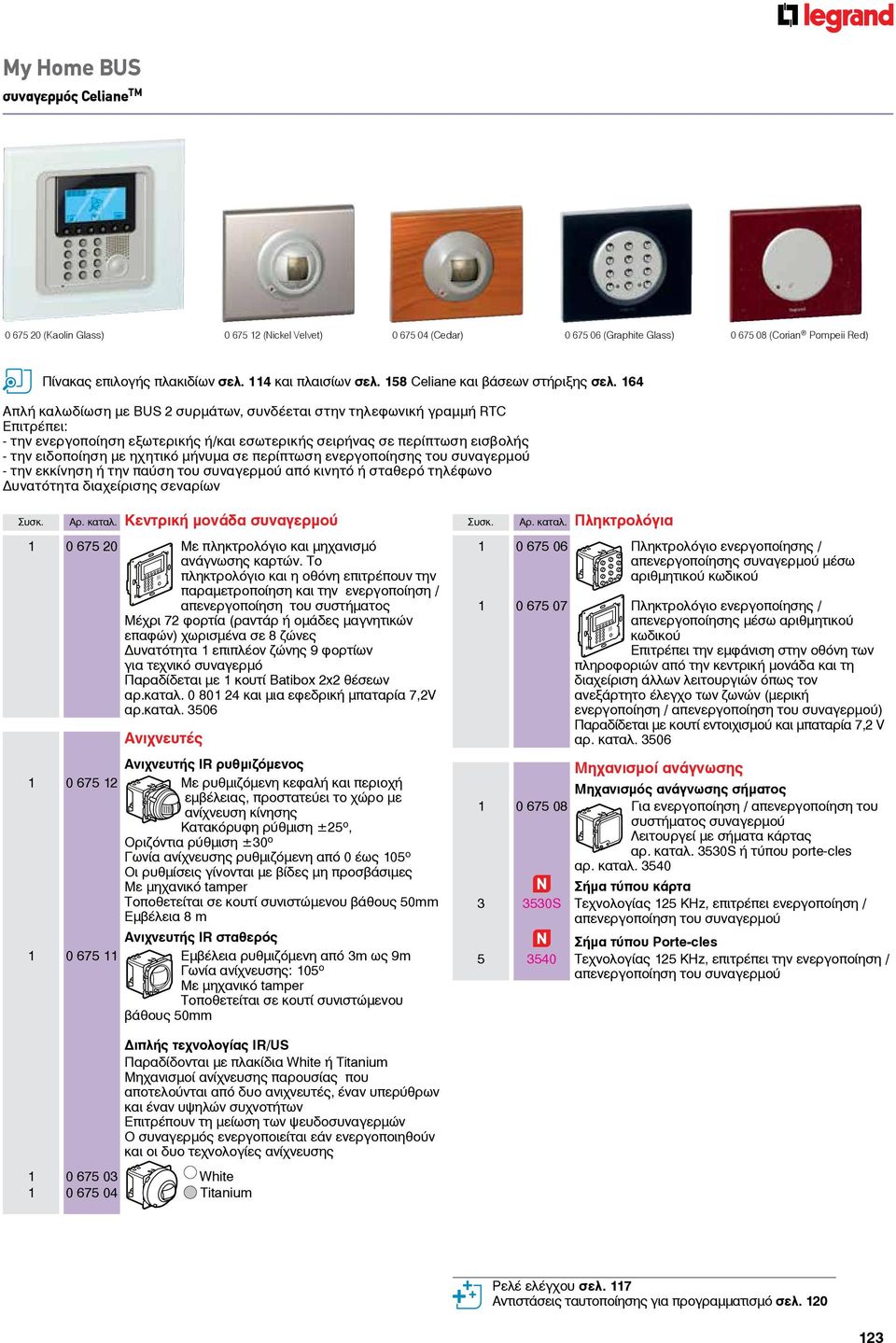

14 My Home BUS συναγερμός Celiane TM (Kaolin Glass) (Nickel Velvet) (Cedar) (Graphite Glass) (Corian Pompeii Red) Πίνακας επιλογής πλακιδίων σελ. 114 και πλαισίων σελ. 158 Celiane και βάσεων στήριξης σελ. 164 Aπλή καλωδίωση με BUS 2 συρμάτων, συνδέεται στην τηλεφωνική γραμμή RTC Επιτρέπει: - την ενεργοποίηση εξωτερικής ή/και εσωτερικής σειρήνας σε περίπτωση εισβολής - την ειδοποίηση με ηχητικό μήνυμα σε περίπτωση ενεργοποίησης του συναγερμού - την εκκίνηση ή την παύση του συναγερμού από κινητό ή σταθερό τηλέφωνο Δυνατότητα διαχείρισης σεναρίων Συσκ. Αρ. καταλ. Κεντρική μονάδα συναγερμού Συσκ. Αρ. καταλ. Πληκτρολόγια Mε πληκτρολόγιο και μηχανισμό ανάγνωσης καρτών. Το πληκτρολόγιο και η οθόνη επιτρέπουν την παραμετροποίηση και την ενεργοποίηση / απενεργοποίηση του συστήματος Mέχρι 72 φορτία (ραντάρ ή ομάδες μαγνητικών επαφών) χωρισμένα σε 8 ζώνες Δυνατότητα 1 επιπλέον ζώνης 9 φορτίων για τεχνικό συναγερμό Παραδίδεται με 1 κουτί Batibox 2x2 θέσεων αρ.καταλ και μια εφεδρική μπαταρία 7,2V αρ.καταλ Ανιχνευτές Ανιχνευτής IR ρυθμιζόμενος Με ρυθμιζόμενη κεφαλή και περιοχή εμβέλειας, προστατεύει το χώρο με ανίχνευση κίνησης Κατακόρυφη ρύθμιση ±25 ο, Οριζόντια ρύθμιση ±30 ο Γωνία ανίχνευσης ρυθμιζόμενη από 0 έως 105 ο Οι ρυθμίσεις γίνονται με βίδες μη προσβάσιμες Με μηχανικό tamper Τοποθετείται σε κουτί συνιστώμενου βάθους 50mm Εμβέλεια 8 m Ανιχνευτής IR σταθερός Εμβέλεια ρυθμιζόμενη από 3m ως 9m Γωνία ανίχνευσης: 105 ο Με μηχανικό tamper Τοποθετείται σε κουτί συνιστώμενου βάθους 50mm Πληκτρολόγιο ενεργοποίησης / απενεργοποίησης συναγερμού μέσω αριθμητικού κωδικού Πληκτρολόγιο ενεργοποίησης / απενεργοποίησης μέσω αριθμητικού κωδικού Επιτρέπει την εμφάνιση στην οθόνη των πληροφοριών από την κεντρική μονάδα και τη διαχείριση άλλων λειτουργιών όπως τον ανεξάρτητο έλεγχο των ζωνών (μερική ενεργοποίηση / απενεργοποίηση του συναγερμού) Παραδίδεται με κουτί εντοιχισμού και μπαταρία 7,2 V αρ. καταλ Μηχανισμοί ανάγνωσης Μηχανισμός ανάγνωσης σήματος Για ενεργοποίηση / απενεργοποίηση του συστήματος συναγερμού Λειτουργεί με σήματα κάρτας αρ. καταλ. 3530S ή τύπου porte-cles αρ. καταλ Σήμα τύπου κάρτα S Τεχνολογίας 125 ΚHz, επιτρέπει ενεργοποίηση / απενεργοποίηση του συναγερμού Σήμα τύπου Porte-cles Τεχνολογίας 125 ΚHz, επιτρέπει την ενεργοποίηση / απενεργοποίηση του συναγερμού Διπλής τεχνολογίας IR/US Παραδίδονται με πλακίδια White ή Titanium Μηχανισμοί ανίχνευσης παρουσίας που αποτελούνται από δυο ανιχνευτές, έναν υπερύθρων και έναν υψηλών συχνοτήτων Επιτρέπουν τη μείωση των ψευδοσυναγερμών Ο συναγερμός ενεργοποιείται εάν ενεργοποιηθούν και οι δυο τεχνολογίες ανίχνευσης White Titanium Ρελέ ελέγχου σελ. 117 Aντιστάσεις ταυτοποίησης για προγραμματισμό σελ

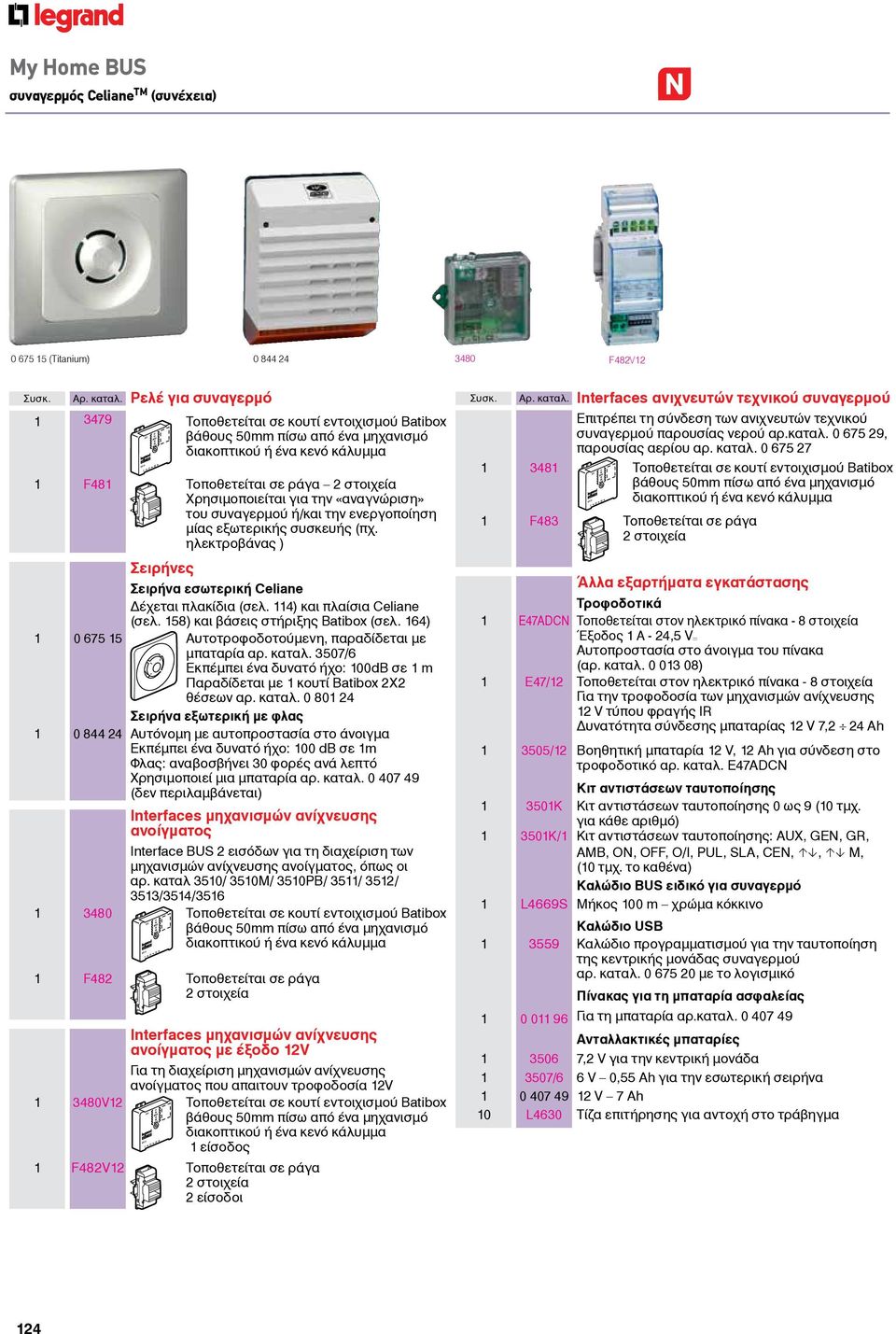

15 My Home BUS συναγερμός Celiane TM (συνέχεια) (Titanium) F482V12 Συσκ. Αρ. καταλ. Ρελέ για συναγερμό Τοποθετείται σε κουτί εντοιχισμού Batibox βάθους 50mm πίσω από ένα μηχανισμό διακοπτικού ή ένα κενό κάλυμμα 1 F481 Τοποθετείται σε ράγα 2 στοιχεία Χρησιμοποιείται για την «αναγνώριση» του συναγερμού ή/και την ενεργοποίηση μίας εξωτερικής συσκευής (πχ. ηλεκτροβάνας ) Σειρήνες Σειρήνα εσωτερική Celiane Δέχεται πλακίδια (σελ. 114) και πλαίσια Celiane (σελ. 158) και βάσεις στήριξης Batibox (σελ. 164) Αυτοτροφοδοτούμενη, παραδίδεται με μπαταρία αρ. καταλ. 3507/6 Εκπέμπει ένα δυνατό ήχο: 100dB σε 1 m Παραδίδεται με 1 κουτί Batibox 2X2 θέσεων αρ. καταλ Σειρήνα εξωτερική με φλας Αυτόνομη με αυτοπροστασία στο άνοιγμα Εκπέμπει ένα δυνατό ήχο: 100 db σε 1m Φλας: αναβοσβήνει 30 φορές ανά λεπτό Χρησιμοποιεί μια μπαταρία αρ. καταλ (δεν περιλαμβάνεται) Interfaces μηχανισμών ανίχνευσης ανοίγματος Interface BUS 2 εισόδων για τη διαχείριση των μηχανισμών ανίχνευσης ανοίγματος, όπως οι αρ. καταλ 3510/ 3510Μ/ 3510ΡΒ/ 3511/ 3512/ 3513/3514/ Τοποθετείται σε κουτί εντοιχισμού Batibox βάθους 50mm πίσω από ένα μηχανισμό διακοπτικού ή ένα κενό κάλυμμα 1 F482 Τοποθετείται σε ράγα 2 στοιχεία Interfaces μηχανισμών ανίχνευσης ανοίγματος με έξοδο 12V Για τη διαχείριση μηχανισμών ανίχνευσης ανοίγματος που απαιτουν τροφοδοσία 12V V12 Τοποθετείται σε κουτί εντοιχισμού Batibox βάθους 50mm πίσω από ένα μηχανισμό διακοπτικού ή ένα κενό κάλυμμα 1 είσοδος 1 F482V12 Τοποθετείται σε ράγα 2 στοιχεία 2 είσοδοι Συσκ. Αρ. καταλ. Interfaces ανιχνευτών τεχνικού συναγερμού Επιτρέπει τη σύνδεση των ανιχνευτών τεχνικού συναγερμού παρουσίας νερού αρ.καταλ , παρουσίας αερίου αρ. καταλ Τοποθετείται σε κουτί εντοιχισμού Batibox βάθους 50mm πίσω από ένα μηχανισμό διακοπτικού ή ένα κενό κάλυμμα 1 F483 Τοποθετείται σε ράγα 2 στοιχεία Άλλα εξαρτήματα εγκατάστασης Τροφοδοτικά 1 E47ADCN Τοποθετείται στον ηλεκτρικό πίνακα - 8 στοιχεία Έξοδος 1 Α - 24,5 V= Αυτοπροστασία στο άνοιγμα του πίνακα (αρ. καταλ ) 1 E47/12 Τοποθετείται στον ηλεκτρικό πίνακα - 8 στοιχεία Για την τροφοδοσία των μηχανισμών ανίχνευσης 12 V τύπου φραγής IR Δυνατότητα σύνδεσης μπαταρίας 12 V 7,2 24 Ah /12 Βοηθητική μπαταρία 12 V, 12 Ah για σύνδεση στο τροφοδοτικό αρ. καταλ. E47ADCN Κιτ αντιστάσεων ταυτοποίησης K Kιτ αντιστάσεων ταυτοποίησης 0 ως 9 (10 τμχ. για κάθε αριθμό) K/1 Kιτ αντιστάσεων ταυτοποίησης: AUX, GEN, GR, AMB, ON, OFF, O/I, PUL, SLA, CEN, I!, I! M, (10 τμχ. το καθένα) Καλώδιο BUS ειδικό για συναγερμό 1 L4669S Μήκος 100 m χρώμα κόκκινο Καλώδιο USB Καλώδιο προγραμματισμού για την ταυτοποίηση της κεντρικής μονάδας συναγερμού αρ. καταλ με το λογισμικό Πίνακας για τη μπαταρία ασφαλείας Για τη μπαταρία αρ.καταλ Ανταλλακτικές μπαταρίες ,2 V για την κεντρική μονάδα /6 6 V 0,55 Ah για την εσωτερική σειρήνα V 7 Ah 10 L4630 Τίζα επιτήρησης για αντοχή στο τράβηγμα 124

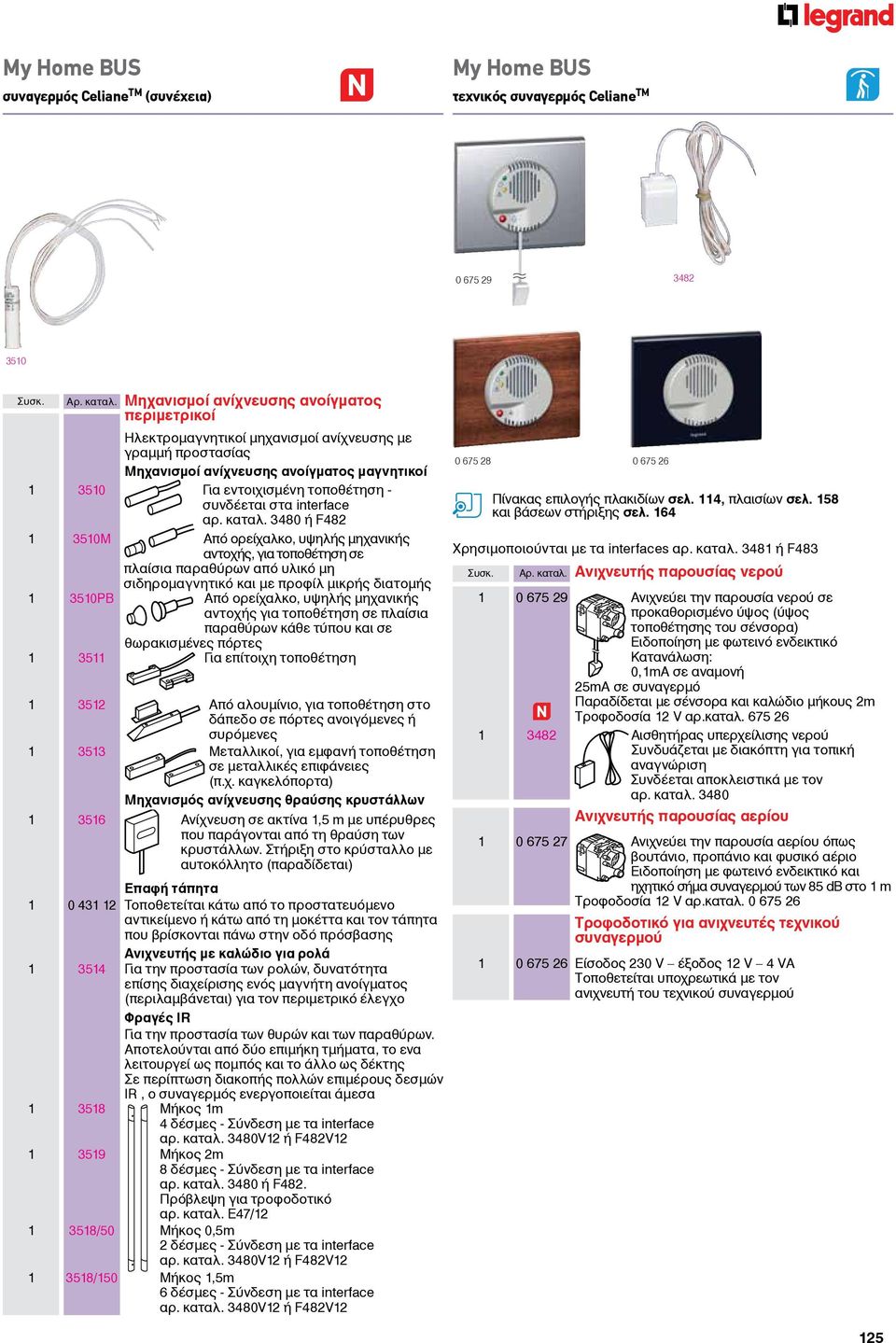

16 My Home BUS συναγερμός Celiane TM (συνέχεια) My Home BUS τεχνικός συναγερμός Celiane TM Συσκ. Αρ. καταλ. Μηχανισμοί ανίχνευσης ανοίγματος περιμετρικοί Ηλεκτρομαγνητικοί μηχανισμοί ανίχνευσης με γραμμή προστασίας Μηχανισμοί ανίχνευσης ανοίγματος μαγνητικοί Για εντοιχισμένη τοποθέτηση - συνδέεται στα interface αρ. καταλ ή F M Από ορείχαλκο, υψηλής μηχανικής αντοχής, για τοποθέτηση σε πλαίσια παραθύρων από υλικό μη σιδηρομαγνητικό και με προφίλ μικρής διατομής PB Από ορείχαλκο, υψηλής μηχανικής αντοχής για τοποθέτηση σε πλαίσια παραθύρων κάθε τύπου και σε θωρακισμένες πόρτες Για επίτοιχη τοποθέτηση Από αλουμίνιο, για τοποθέτηση στο δάπεδο σε πόρτες ανοιγόμενες ή συρόμενες Μεταλλικοί, για εμφανή τοποθέτηση σε μεταλλικές επιφάνειες (π.χ. καγκελόπορτα) Μηχανισμός ανίχνευσης θραύσης κρυστάλλων Ανίχνευση σε ακτίνα 1,5 m με υπέρυθρες που παράγονται από τη θραύση των κρυστάλλων. Στήριξη στο κρύσταλλο με αυτοκόλλητο (παραδίδεται) Επαφή τάπητα Τοποθετείται κάτω από το προστατευόμενο αντικείμενο ή κάτω από τη μοκέττα και τον τάπητα που βρίσκονται πάνω στην οδό πρόσβασης Ανιχνευτής με καλώδιο για ρολά Για την προστασία των ρολών, δυνατότητα επίσης διαχείρισης ενός μαγνήτη ανοίγματος (περιλαμβάνεται) για τον περιμετρικό έλεγχο Φραγές ΙR Για την προστασία των θυρών και των παραθύρων. Αποτελούνται από δύο επιμήκη τμήματα, το ενα λειτουργεί ως πομπός και το άλλο ως δέκτης Σε περίπτωση διακοπής πολλών επιμέρους δεσμών IR, ο συναγερμός ενεργοποιείται άμεσα Μήκος 1m 4 δέσμες - Σύνδεση με τα interface αρ. καταλ. 3480V12 ή F482V Μήκος 2m 8 δέσμες - Σύνδεση με τα interface αρ. καταλ ή F482. Πρόβλεψη για τροφοδοτικό αρ. καταλ. Ε47/ /50 Μήκος 0,5m 2 δέσμες - Σύνδεση με τα interface αρ. καταλ. 3480V12 ή F482V /150 Μήκος 1,5m 6 δέσμες - Σύνδεση με τα interface αρ. καταλ. 3480V12 ή F482V Πίνακας επιλογής πλακιδίων σελ. 114, πλαισίων σελ. 158 και βάσεων στήριξης σελ. 164 Χρησιμοποιούνται με τα interfaces αρ. καταλ ή F483 Συσκ. Αρ. καταλ. Ανιχνευτής παρουσίας νερού Ανιχνεύει την παρουσία νερού σε προκαθορισμένο ύψος (ύψος τοποθέτησης του σένσορα) Ειδοποίηση με φωτεινό ενδεικτικό Κατανάλωση: 0,1mA σε αναμονή 25mA σε συναγερμό Παραδίδεται με σένσορα και καλώδιο μήκους 2m Τροφοδοσία 12 V αρ.καταλ Αισθητήρας υπερχείλισης νερού Συνδυάζεται με διακόπτη για τοπική αναγνώριση Συνδέεται αποκλειστικά με τον αρ. καταλ Ανιχνευτής παρουσίας αερίου Ανιχνεύει την παρουσία αερίου όπως βουτάνιο, προπάνιο και φυσικό αέριο Ειδοποίηση με φωτεινό ενδεικτικό και ηχητικό σήμα συναγερμού των 85 db στο 1 m Τροφοδοσία 12 V αρ.καταλ Τροφοδοτικό για ανιχνευτές τεχνικού συναγερμού Είσοδος 230 V έξοδος 12 V 4 VA Τοποθετείται υποχρεωτικά με τον ανιχνευτή του τεχνικού συναγερμού 125

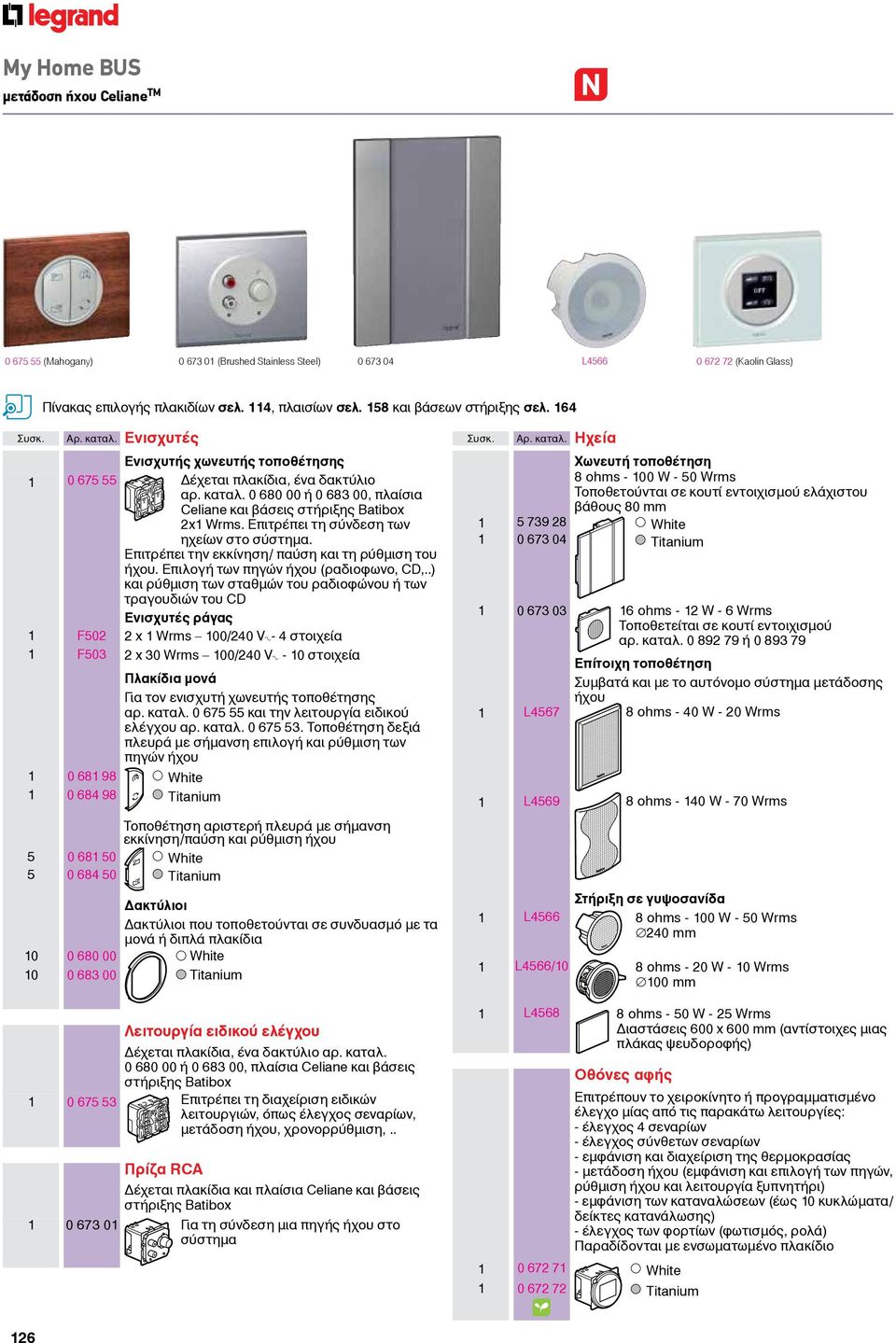

17 My Home BUS μετάδοση ήχου Celiane TM (Mahogany) (Brushed Stainless Steel) L (Kaolin Glass) Πίνακας επιλογής πλακιδίων σελ. 114, πλαισίων σελ. 158 και βάσεων στήριξης σελ. 164 Συσκ. Αρ. καταλ. Ενισχυτές Ενισχυτής χωνευτής τοποθέτησης Δέχεται πλακίδια, ένα δακτύλιο αρ. καταλ ή , πλαίσια Celiane και βάσεις στήριξης Batibox 2x1 Wrms. Επιτρέπει τη σύνδεση των ηχείων στο σύστημα. Επιτρέπει την εκκίνηση/ παύση και τη ρύθμιση του ήχου. Επιλογή των πηγών ήχου (ραδιοφωνο, CD,..) και ρύθμιση των σταθμών του ραδιοφώνου ή των τραγουδιών του CD Ενισχυτές ράγας 1 F502 2 x 1 Wrms 100/240 VA- 4 στοιχεία 1 F503 2 x 30 Wrms 100/240 VA - 10 στοιχεία Πλακίδια μονά Για τον ενισχυτή χωνευτής τοποθέτησης αρ. καταλ και την λειτουργία ειδικού ελέγχου αρ. καταλ Τοποθέτηση δεξιά πλευρά με σήμανση επιλογή και ρύθμιση των πηγών ήχου White Titanium Τοποθέτηση αριστερή πλευρά με σήμανση εκκίνηση/παύση και ρύθμιση ήχου White Titanium Δακτύλιοι Δακτύλιοι που τοποθετούνται σε συνδυασμό με τα μονά ή διπλά πλακίδια White Titanium Λειτουργία ειδικού ελέγχου Δέχεται πλακίδια, ένα δακτύλιο αρ. καταλ ή , πλαίσια Celiane και βάσεις στήριξης Batibox Επιτρέπει τη διαχείριση ειδικών λειτουργιών, όπως έλεγχος σεναρίων, μετάδοση ήχου, χρονορρύθμιση,.. Πρίζα RCA Δέχεται πλακίδια και πλαίσια Celiane και βάσεις στήριξης Batibox Για τη σύνδεση μια πηγής ήχου στο σύστημα Συσκ. Αρ. καταλ. Ηχεία Χωνευτή τοποθέτηση 8 ohms W - 50 Wrms Τοποθετούνται σε κουτί εντοιχισμού ελάχιστου βάθους 80 mm White Titanium ohms - 12 W - 6 Wrms Τοποθετείται σε κουτί εντοιχισμού αρ. καταλ ή Επίτοιχη τοποθέτηση Συμβατά και με το αυτόνομο σύστημα μετάδοσης ήχου 1 L ohms - 40 W - 20 Wrms 1 L ohms W - 70 Wrms Στήριξη σε γυψοσανίδα 1 L ohms W - 50 Wrms 240 mm 1 L4566/10 8 ohms - 20 W - 10 Wrms 100 mm 1 L ohms - 50 W - 25 Wrms Διαστάσεις 600 x 600 mm (αντίστοιχες μιας πλάκας ψευδοροφής) Oθόνες αφής Επιτρέπουν το χειροκίνητο ή προγραμματισμένο έλεγχο μίας από τις παρακάτω λειτουργίες: - έλεγχος 4 σεναρίων - έλεγχος σύνθετων σεναρίων - εμφάνιση και διαχείριση της θερμοκρασίας - μετάδοση ήχου (εμφάνιση και επιλογή των πηγών, ρύθμιση ήχου και λειτουργία ξυπνητήρι) - εμφάνιση των καταναλώσεων (έως 10 κυκλώματα/ δείκτες κατανάλωσης) - έλεγχος των φορτίων (φωτισμός, ρολά) Παραδίδονται με ενσωματωμένο πλακίδιο White Titanium 126

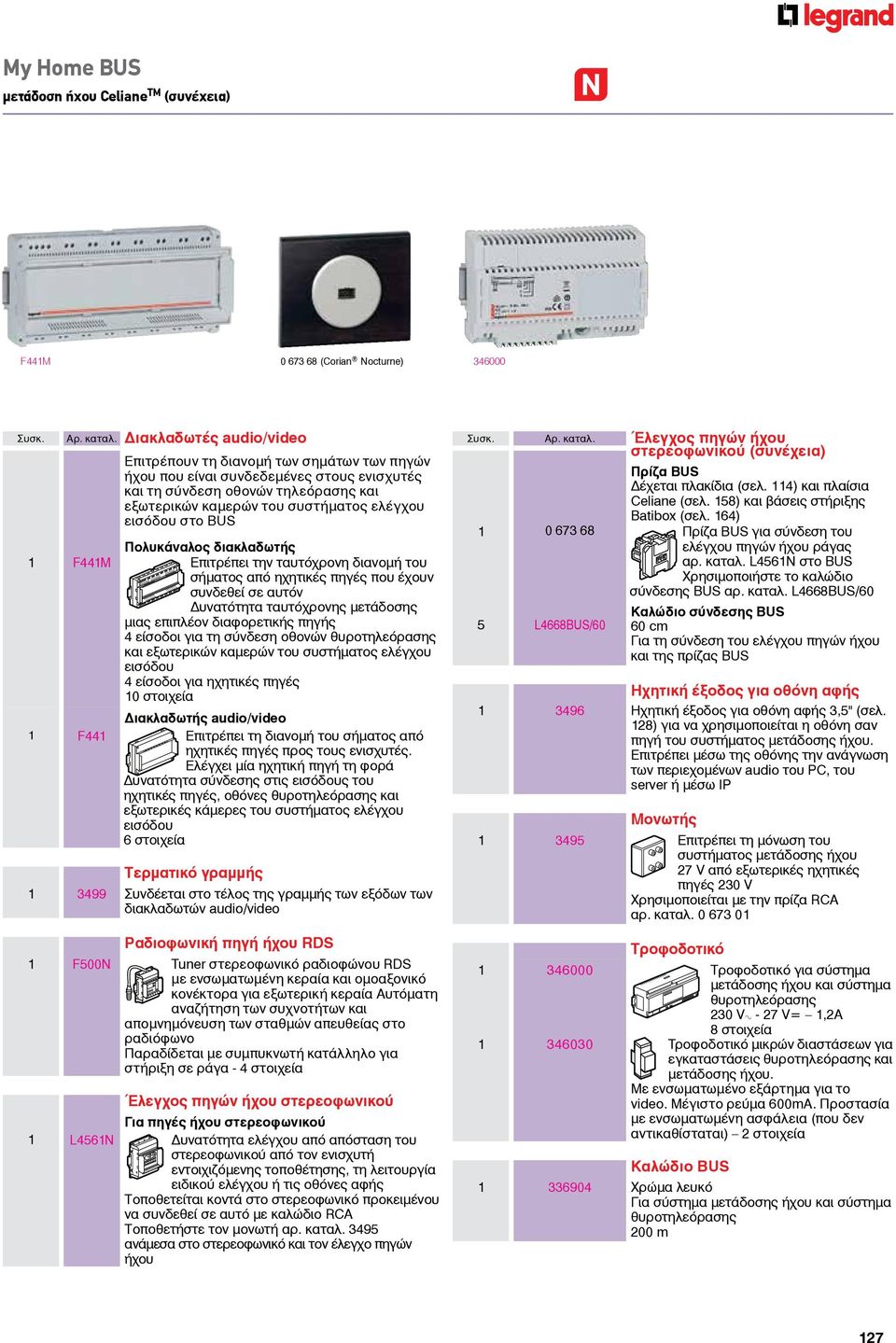

18 My Home BUS μετάδοση ήχου Celiane TM (συνέχεια) F441M (Corian Nocturne) Συσκ. Αρ. καταλ. Διακλαδωτές audio/video Επιτρέπουν τη διανομή των σημάτων των πηγών ήχου που είναι συνδεδεμένες στους ενισχυτές και τη σύνδεση οθονών τηλεόρασης και εξωτερικών καμερών του συστήματος ελέγχου εισόδου στο BUS Πολυκάναλος διακλαδωτής 1 F441M Επιτρέπει την ταυτόχρονη διανομή του σήματος από ηχητικές πηγές που έχουν συνδεθεί σε αυτόν Δυνατότητα ταυτόχρονης μετάδοσης μιας επιπλέον διαφορετικής πηγής 4 είσοδοι για τη σύνδεση οθονών θυροτηλεόρασης και εξωτερικών καμερών του συστήματος ελέγχου εισόδου 4 είσοδοι για ηχητικές πηγές 10 στοιχεία Διακλαδωτής audio/video 1 F441 Επιτρέπει τη διανομή του σήματος από ηχητικές πηγές προς τους ενισχυτές. Ελέγχει μία ηχητική πηγή τη φορά Δυνατότητα σύνδεσης στις εισόδους του ηχητικές πηγές, οθόνες θυροτηλεόρασης και εξωτερικές κάμερες του συστήματος ελέγχου εισόδου 6 στοιχεία Τερματικό γραμμής Συνδέεται στο τέλος της γραμμής των εξόδων των διακλαδωτών audio/video Ραδιοφωνική πηγή ήχου RDS 1 F500N Τuner στερεοφωνικό ραδιοφώνου RDS με ενσωματωμένη κεραία και ομοαξονικό κονέκτορα για εξωτερική κεραία Αυτόματη αναζήτηση των συχνοτήτων και απομνημόνευση των σταθμών απευθείας στο ραδιόφωνο Παραδίδεται με συμπυκνωτή κατάλληλο για στήριξη σε ράγα - 4 στοιχεία Έλεγχος πηγών ήχου στερεοφωνικού Για πηγές ήχου στερεοφωνικού 1 L4561N Δυνατότητα ελέγχου από απόσταση του στερεοφωνικού από τον ενισχυτή εντοιχιζόμενης τοποθέτησης, τη λειτουργία ειδικού ελέγχου ή τις οθόνες αφής Τοποθετείται κοντά στο στερεοφωνικό προκειμένου να συνδεθεί σε αυτό με καλώδιο RCA Τοποθετήστε τον μονωτή αρ. καταλ ανάμεσα στο στερεοφωνικό και τον έλεγχο πηγών ήχου Συσκ. Αρ. καταλ. Έλεγχος πηγών ήχου στερεοφωνικού (συνέχεια) Πρίζα BUS Δέχεται πλακίδια (σελ. 114) και πλαίσια Celiane (σελ. 158) και βάσεις στήριξης Batibox (σελ. 164) Πρίζα BUS για σύνδεση του ελέγχου πηγών ήχου ράγας αρ. καταλ. L4561N στο BUS Χρησιμοποιήστε το καλώδιο σύνδεσης BUS αρ. καταλ. L4668BUS/60 Καλώδιο σύνδεσης BUS 5 L4668BUS/60 60 cm Για τη σύνδεση του ελέγχου πηγών ήχου και της πρίζας ΒUS Ηχητική έξοδος για οθόνη αφής Ηχητική έξοδος για οθόνη αφής 3,5" (σελ. 128) για να χρησιμοποιείται η οθόνη σαν πηγή του συστήματος μετάδοσης ήχου. Επιτρέπει μέσω της οθόνης την ανάγνωση των περιεχομένων audio του PC, του server ή μέσω IP Μονωτής Επιτρέπει τη μόνωση του συστήματος μετάδοσης ήχου 27 V από εξωτερικές ηχητικές πηγές 230 V Χρησιμοποιείται με την πρίζα RCA αρ. καταλ Τροφοδοτικό Τροφοδοτικό για σύστημα μετάδοσης ήχου και σύστημα θυροτηλεόρασης 230 V± - 27 V= 1,2A 8 στοιχεία Τροφοδοτικό μικρών διαστάσεων για εγκαταστάσεις θυροτηλεόρασης και μετάδοσης ήχου. Με ενσωματωμένο εξάρτημα για το video. Μέγιστο ρεύμα 600mA. Προστασία με ενσωματωμένη ασφάλεια (που δεν αντικαθίσταται) 2 στοιχεία Καλώδιο BUS Χρώμα λευκό Για σύστημα μετάδοσης ήχου και σύστημα θυροτηλεόρασης 200 m 127

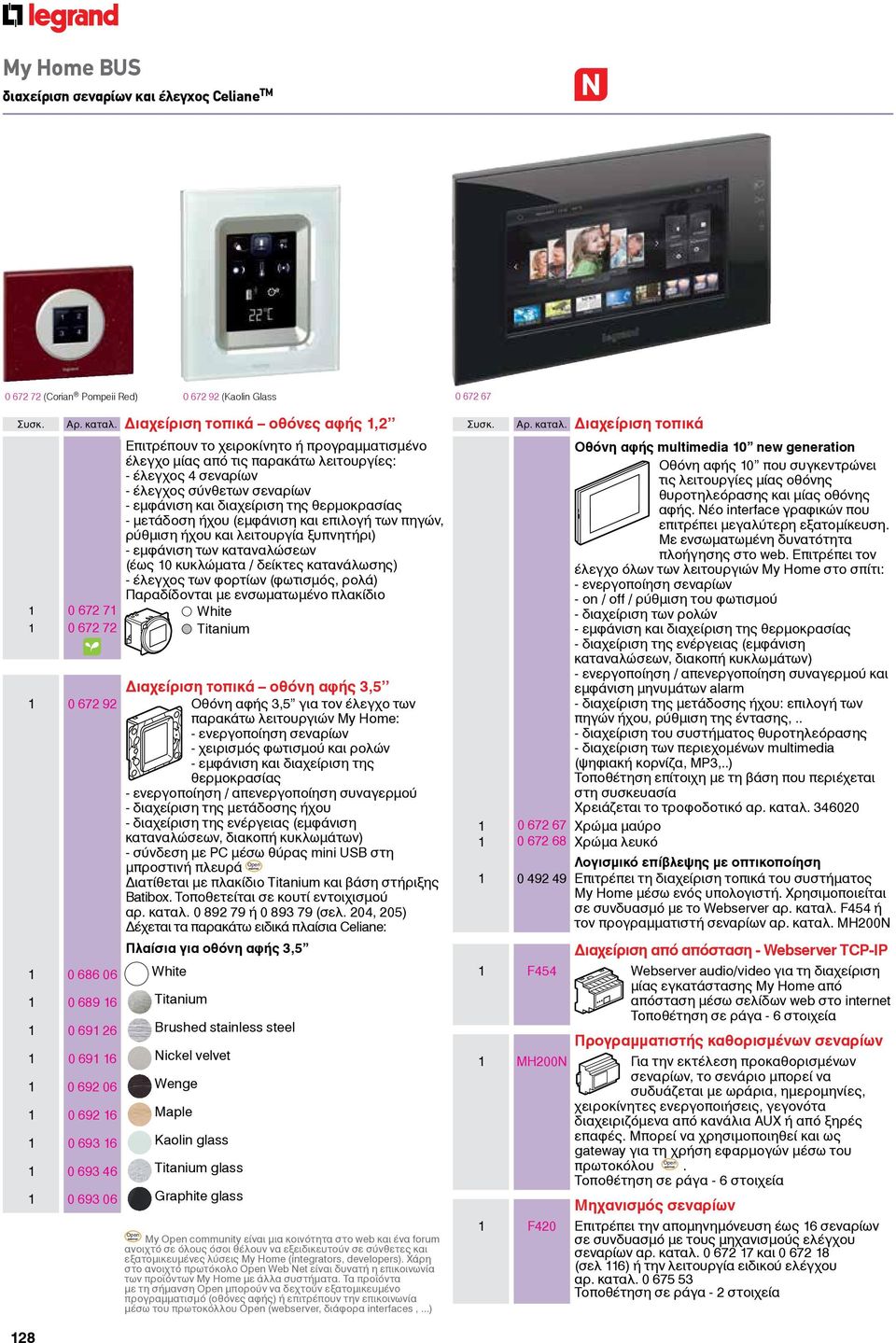

19 My My Home BUS διαχείριση σεναρίων και έλεγχος Celiane TM (Corian Pompeii Red) (Kaolin Glass Συσκ. Αρ. καταλ. Διαχείριση τοπικά οθόνες αφής 1,2'' Επιτρέπουν το χειροκίνητο ή προγραμματισμένο έλεγχο μίας από τις παρακάτω λειτουργίες: - έλεγχος 4 σεναρίων - έλεγχος σύνθετων σεναρίων - εμφάνιση και διαχείριση της θερμοκρασίας - μετάδοση ήχου (εμφάνιση και επιλογή των πηγών, ρύθμιση ήχου και λειτουργία ξυπνητήρι) - εμφάνιση των καταναλώσεων (έως 10 κυκλώματα / δείκτες κατανάλωσης) - έλεγχος των φορτίων (φωτισμός, ρολά) Παραδίδονται με ενσωματωμένο πλακίδιο White Titanium Διαχείριση τοπικά οθόνη αφής 3,5'' Οθόνη αφής 3,5 για τον έλεγχο των παρακάτω λειτουργιών My Home: - ενεργοποίηση σεναρίων - χειρισμός φωτισμού και ρολών - εμφάνιση και διαχείριση της θερμοκρασίας - ενεργοποίηση / απενεργοποίηση συναγερμού - διαχείριση της μετάδοσης ήχου - διαχείριση της ενέργειας (εμφάνιση καταναλώσεων, διακοπή κυκλωμάτων) - σύνδεση με PC μέσω θύρας mini USB στη μπροστινή πλευρά Open Διατίθεται με πλακίδιo Titanium και βάση στήριξης Batibox. Τοποθετείται σε κουτί εντοιχισμού αρ. καταλ ή (σελ. 204, 205) Δέχεται τα παρακάτω ειδικά πλαίσια Celiane: Πλαίσια για οθόνη αφής 3, White Titanium Brushed stainless steel Nickel velvet Wenge Maple Kaolin glass Titanium glass Graphite glass Open Open community είναι μια κοινότητα στο web και ένα forum ανοιχτό σε όλους όσοι θέλουν να εξειδικευτούν σε σύνθετες και εξατομικευμένες λύσεις My Home (integrators, developers). Χάρη στο ανοιχτό πρωτόκολο Open Web Net είναι δυνατή η επικοινωνία των προϊόντων My Home με άλλα συστήματα. Τα προϊόντα με τη σήμανση Open μπορούν να δεχτούν εξατομικευμένο προγραμματισμό (οθόνες αφής) ή επιτρέπουν την επικοινωνία μέσω του πρωτοκόλλου Open (webserver, διάφορα interfaces,...) Συσκ. Αρ. καταλ. Διαχείριση τοπικά Οθόνη αφής multimedia 10 new generation Οθόνη αφής 10 που συγκεντρώνει τις λειτουργίες μίας οθόνης θυροτηλεόρασης και μίας οθόνης αφής. Νέο interface γραφικών που επιτρέπει μεγαλύτερη εξατομίκευση. Με ενσωματωμένη δυνατότητα πλοήγησης στο web. Επιτρέπει τον έλεγχο όλων των λειτουργιών My Home στο σπίτι: - ενεργοποίηση σεναρίων - on / off / ρύθμιση του φωτισμού - διαχείριση των ρολών - εμφάνιση και διαχείριση της θερμοκρασίας - διαχείριση της ενέργειας (εμφάνιση καταναλώσεων, διακοπή κυκλωμάτων) - ενεργοποίηση / απενεργοποίηση συναγερμού και εμφάνιση μηνυμάτων alarm - διαχείριση της μετάδοσης ήχου: επιλογή των πηγών ήχου, ρύθμιση της έντασης,.. - διαχείριση του συστήματος θυροτηλεόρασης - διαχείριση των περιεχομένων multimedia (ψηφιακή κορνίζα, MP3,..) Τοποθέτηση επίτοιχη με τη βάση που περιέχεται στη συσκευασία Χρειάζεται το τροφοδοτικό αρ. καταλ Χρώμα μαύρο Χρώμα λευκό Λογισμικό επίβλεψης με οπτικοποίηση Επιτρέπει τη διαχείριση τοπικά του συστήματος My Home μέσω ενός υπολογιστή. Χρησιμοποιείται σε συνδυασμό με το Webserver αρ. καταλ. F454 ή τον προγραμματιστή σεναρίων αρ. καταλ. MH200N Διαχείριση από απόσταση - Webserver TCP-IP 1 F454 Webserver audio/video για τη διαχείριση μίας εγκατάστασης My Home από απόσταση μέσω σελίδων web στο internet Τοποθέτηση σε ράγα - 6 στοιχεία Προγραμματιστής καθορισμένων σεναρίων 1 MH200N Για την εκτέλεση προκαθορισμένων σεναρίων, το σενάριο μπορεί να συδυάζεται με ωράρια, ημερομηνίες, χειροκίνητες ενεργοποιήσεις, γεγονότα διαχειριζόμενα από κανάλια AUX ή από ξηρές επαφές. Μπορεί να χρησιμοποιηθεί και ως gateway για τη χρήση εφαρμογών μέσω του πρωτοκόλου Open. Τοποθέτηση σε ράγα - 6 στοιχεία Μηχανισμός σεναρίων 1 F420 Επιτρέπει την απομηνημόνευση έως 16 σεναρίων σε συνδυασμό με τους μηχανισμούς ελέγχου σεναρίων αρ. καταλ και (σελ 116) ή την λειτουργία ειδικού ελέγχου αρ. καταλ Τοποθέτηση σε ράγα - 2 στοιχεία 128

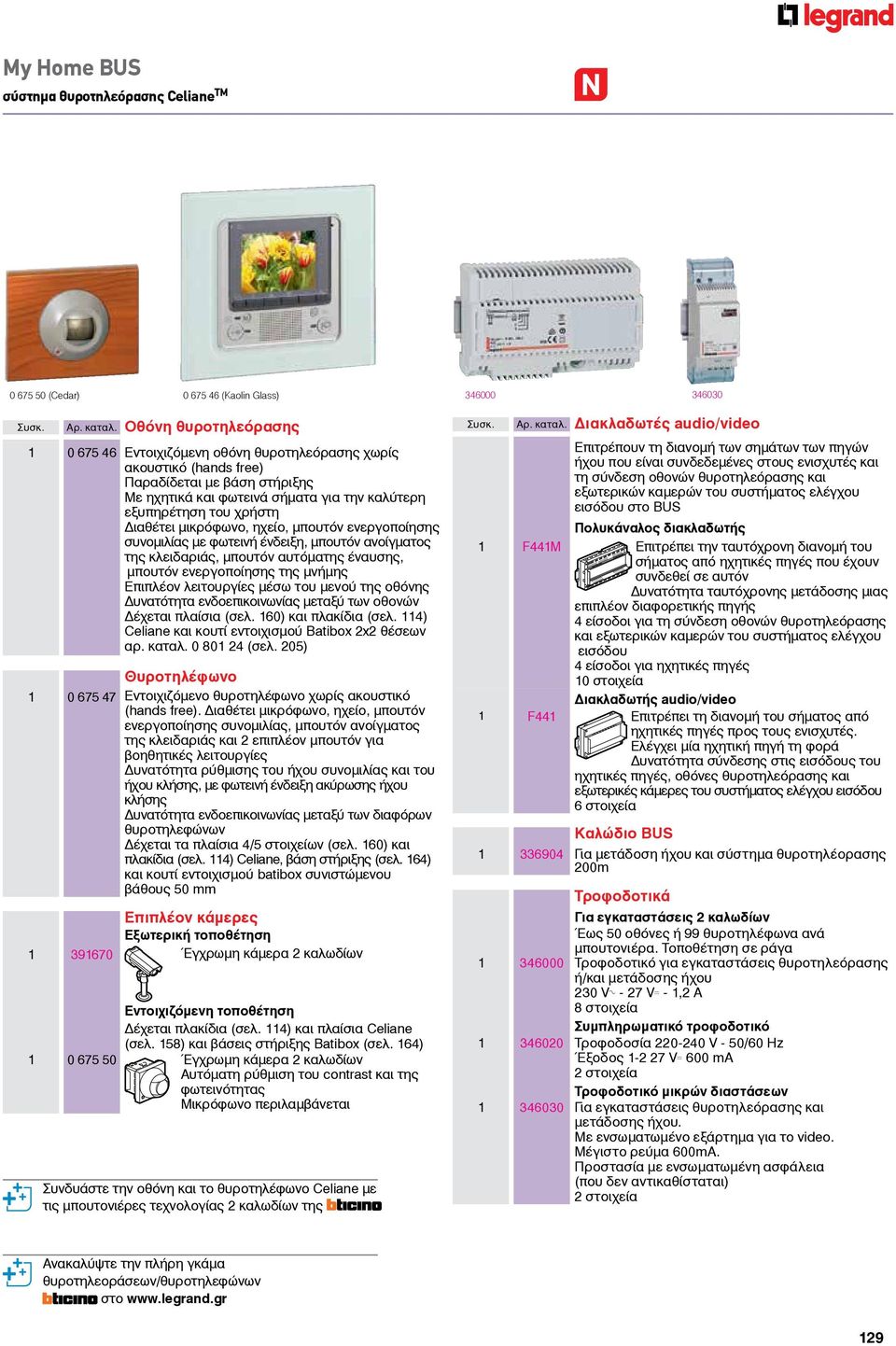

20 My Home BUS σύστημα θυροτηλεόρασης Celiane TM (Cedar) (Kaolin Glass) Συσκ. Αρ. καταλ. Οθόνη θυροτηλεόρασης Εντοιχιζόμενη οθόνη θυροτηλεόρασης χωρίς ακουστικό (hands free) Παραδίδεται με βάση στήριξης Με ηχητικά και φωτεινά σήματα για την καλύτερη εξυπηρέτηση του χρήστη Διαθέτει μικρόφωνο, ηχείο, μπουτόν ενεργοποίησης συνομιλίας με φωτεινή ένδειξη, μπουτόν ανοίγματος της κλειδαριάς, μπουτόν αυτόματης έναυσης, μπουτόν ενεργοποίησης της μνήμης Επιπλέον λειτουργίες μέσω του μενού της οθόνης Δυνατότητα ενδοεπικοινωνίας μεταξύ των οθονών Δέχεται πλαίσια (σελ. 160) και πλακίδια (σελ. 114) Celiane και κουτί εντοιχισμού Βatibox 2x2 θέσεων αρ. καταλ (σελ. 205) Θυροτηλέφωνο Εντοιχιζόμενο θυροτηλέφωνο χωρίς ακουστικό (hands free). Διαθέτει μικρόφωνο, ηχείο, μπουτόν ενεργοποίησης συνομιλίας, μπουτόν ανοίγματος της κλειδαριάς και 2 επιπλέον μπουτόν για βοηθητικές λειτουργίες Δυνατότητα ρύθμισης του ήχου συνομιλίας και του ήχου κλήσης, με φωτεινή ένδειξη ακύρωσης ήχου κλήσης Δυνατότητα ενδοεπικοινωνίας μεταξύ των διαφόρων θυροτηλεφώνων Δέχεται τα πλαίσια 4/5 στοιχείων (σελ. 160) και πλακίδια (σελ. 114) Celiane, βάση στήριξης (σελ. 164) και κουτί εντοιχισμού batibox συνιστώμενου βάθους 50 mm Επιπλέον κάμερες Εξωτερική τοποθέτηση Έγχρωμη κάμερα 2 καλωδίων Εντοιχιζόμενη τοποθέτηση Δέχεται πλακίδια (σελ. 114) και πλαίσια Celiane (σελ. 158) και βάσεις στήριξης Batibox (σελ. 164) Έγχρωμη κάμερα 2 καλωδίων Αυτόματη ρύθμιση του contrast και της φωτεινότητας Μικρόφωνο περιλαμβάνεται Συνδυάστε την οθόνη και το θυροτηλέφωνο Celiane με τις μπουτονιέρες τεχνολογίας 2 καλωδίων της Συσκ. Αρ. καταλ. Διακλαδωτές audio/video Επιτρέπουν τη διανομή των σημάτων των πηγών ήχου που είναι συνδεδεμένες στους ενισχυτές και τη σύνδεση οθονών θυροτηλεόρασης και εξωτερικών καμερών του συστήματος ελέγχου εισόδου στο BUS Πολυκάναλος διακλαδωτής 1 F441M Επιτρέπει την ταυτόχρονη διανομή του σήματος από ηχητικές πηγές που έχουν συνδεθεί σε αυτόν Δυνατότητα ταυτόχρονης μετάδοσης μιας επιπλέον διαφορετικής πηγής 4 είσοδοι για τη σύνδεση οθονών θυροτηλεόρασης και εξωτερικών καμερών του συστήματος ελέγχου εισόδου 4 είσοδοι για ηχητικές πηγές 10 στοιχεία Διακλαδωτής audio/video 1 F441 Επιτρέπει τη διανομή του σήματος από ηχητικές πηγές προς τους ενισχυτές. Ελέγχει μία ηχητική πηγή τη φορά Δυνατότητα σύνδεσης στις εισόδους του ηχητικές πηγές, οθόνες θυροτηλεόρασης και εξωτερικές κάμερες του συστήματος ελέγχου εισόδου 6 στοιχεία Καλώδιο BUS Για μετάδοση ήχου και σύστημα θυροτηλέορασης 200m Τροφοδοτικά Για εγκαταστάσεις 2 καλωδίων Έως 50 οθόνες ή 99 θυροτηλέφωνα ανά μπουτονιέρα. Τοποθέτηση σε ράγα Τροφοδοτικό για εγκαταστάσεις θυροτηλεόρασης ή/και μετάδοσης ήχου 230 V ± - 27 V = - 1,2 A 8 στοιχεία Συμπληρωματικό τροφοδοτικό Τροφοδοσία V - 50/60 Hz Έξοδος V = 600 ma 2 στοιχεία Τροφοδοτικό μικρών διαστάσεων Για εγκαταστάσεις θυροτηλεόρασης και μετάδοσης ήχου. Με ενσωματωμένο εξάρτημα για το video. Μέγιστο ρεύμα 600mA. Προστασία με ενσωματωμένη ασφάλεια (που δεν αντικαθίσταται) 2 στοιχεία Ανακαλύψτε την πλήρη γκάμα θυροτηλεοράσεων/θυροτηλεφώνων στο 129
