1 ΠΟΛΥΜΕΡΙΚΕΣ ΚΟΛΛΕΣ Στέφανος ρίτσος Αναπλ. Καθηγητής Ρηγμάτωση Επισκευή ΡΗΓΜΑΤΩΣΕΙΣ Αιτία ρηγματώσεων - συστολή ξήρανσης - διάβρωση οπλισμού - αυξημένα φορτία Στατική επάρκεια φορέα Τμήμα Πολιτικών Μηχανικών, Πανεπιστήμιο Πατρών παράδειγμα: ρηγμάτωση εφελκυόμενου πέλματος Ρωγμές από φορτία υπέρβαση αντοχής Μέγιστο επιτρεπόμενο εύρος ρωγμής 1 2 ΣΥΣΤΑΣΕΙΣ Α.C.I. ΤΕΧΝΙΚΕΣ ΕΠΙΣΚΕΥΗΣ ΡΩΓΜΩΝ Συνθήκες περιβάλλοντος Ξηρό περιβάλλον Υγρό περιβάλλον ή έδαφος Χημικές προσβολές Θαλάσσιες κατασκευές εξαμενές κ.λ.π. Μέγιστο επιτρεπόμενο εύρος ρωγμής 0,41 mm 0,30 mm 0,18 mm 0,15 mm 0,10 mm Ρητινενέσεις Σφραγίσματα με ρητινοειδή κονιάματα Υγρή μεμβράνη Μεμβράνη fiber glass Σιλικόνη Εποξειδική πάστα ή μαστίχα Προβλήματα γήρανσης 3 4

2 ΕΙΣΑΓΩΓΙΚΑ Ηκαλύτερηδιαδικασίαεπισκευήςρωγμών(όρια;) Ορισμοί Ρητινένεση Ρητίνη + Σκληρυντής = Ρητίνη Είδη ρητινών Εποξειδικές Χρειάζεται επέμβαση; Πολυεστερικές Ποιές οι εναλλακτικές τεχνικές Εφαρμογή τεχνικής ρητινενέσεων Πλεονεκτήματα ΤΕΧΝΙΚΗ ΡΗΤΙΝΕΝΕΣΕΩΝ - Γεμίζει όλο το κενό της ρωγμής - Υψηλές αντοχές εφελκυσμού και πρόσφυσης (δεν γεφυρώνει μόνο) - εν είναι υλικά ευάλωτα σε περιβαλλοντικές προσβολές - Πολύ μικρότερα προβλήματα γήρανσης - Αισθητικά αποτελέσματα 5 6 Μειονεκτήματα ιαφορετικά χαρακτηριστικά - Συνηθισμένα σφάλματα καταστροφικά αποτελέσματα - ιαφορετικά - Μικρή αντοχή σε χαρακτηριστικά (π.χ. Ε) σε υψηλές θερμοκρασίες Μέτρο Ελαστικότητας 700 MPa 70 MPa 7 MPa 2750 MPa Θερμοκρασία O C Επίδραση θερμοκρασίας στο μέτρο ελαστικότητας 7 8

3 σ s S500 S400 Συνθήκες Περιβάλλοντος Μέγιστο επιτρεπόμενο εύρος ρωγμής S220 ε s ( 0 / 0 ) Ξηρό περιβάλλον Υγρό περιβάλλον ή έδαφος Χημικές προσβολές Θαλάσσιες κατασκευές εξαμενές 0,41 mm 0,30 mm 0,18 mm 0,15 mm 0,10 mm Μέγιστο επιτρεπόμενο εύρος ρωγμών ιαγράμματα σs-εs χαλύβων S220, S400, S ΣΤΑ ΙΑ ΕΚΤΕΛΕΣΗΣ Αντοχή 40 MPa 20 MPa (άμμος:ρητίνη) 0:1 4:1 2:1 3:1 Επίδραση προσθήκης αδρανών στην αντοχή ρητινοκονιαμάτων Καθαρισμός ιάνοιξη οπών διαμέτρου 5~10mm και πάλι καθαρισμός Προσαρμογή επιστομίων Επιφανειακό σφράγισμα (ρητινόστοκος) Ανάμιξη ρητίνης και σκληρυντή Εκτέλεση ρητινενέσης από το χαμηλότερο σημείο Αφαίρεση υλικού σφραγίσματος μετά από 24 h 11 12

4 Κατάλληλο; ΕΠΙΛΟΓΗ ΥΛΙΚΟΥ -Πληροφορίες = σύγκριση τεχνικών χαρακτηριστικών - Θλιπτική αντοχή - Πρόσφυση - Μέτρο Ελαστικότητας: Όσο γίνεται μεγάλο Επιτυχία εκτέλεσης (όχι Ε< kgr/cm2) Ενεργές και Μη Ενεργές ρωγμές Επιτυχία εκτέλεσης: τέλεια πλήρωση ρωγμής ή τουλάχιστον κατά 90% ΠΡΟΣΟΧΗ Καλός καθαρισμός ΚΑΤΑ ΤΗΝ ΕΦΑΡΜΟΓΗ 13 ΠΑΡΑΓΟΝΤΕΣ ΠΟΥ ΕΠΙ ΡΟΥΝ ΣΤΗ ΡΟΗ Γεωμετρία ρωγμής Θέσεις επιστομίων Πίεση ενέματος Ιξώδες Pot-Life = Χρόνος Εργασιμότητας Θερμοκρασία } Χρόνος σφράγισμα της Πυκνότητα σημείων ενέσεων Καλό σφράγισμα Για διαμπερή της ρωγμής παντού. διαμπερή ρωγμή, όχι μόνο στη μία πλευρά Πολύ καλή ανάμειξη Εισαγόμενη πίεση (όχι υψηλή) Έλεγχος δοκιμασίας Ιδιότητες Χαρακτηριστικά Θλιπτική Αντοχή Μέθοδος οκιμής Συμβατική Ονομασία Υλικού Α1 Α2 Α3 Α4 Α5 Α6 ASTM D695 68,9 62, ,8 103,4 Χρόνος ** Εργασιμότητας (min) * gr gr gr gr * gr Ιξώδες ** (PS) ASTM D1824-mod 6,0 5,0 3,5 χαμηλό 4,0 1,4 Αντοχή Λοξής ιάτμησης AASTHO T ,2 * 34,5 * * 34,5 Μέτρο Ελαστικ. σε Θλίψη ASTM D Αντοχή σε Εφελκυσμό AST D638 41,4 34, ,5-41,4 57,2 55,2 Παραμόρφωση Θραύσης (%) Εφελκυστική Αντοχή σε Κάμψη Μέτρο Ελαστικότητας σε Κάμψη Θερμοκρασία Παραμόρφωσης ASTM D638 2,0 2,5 2,5 0,5-1,2 1,5 2 AST D790 68,9 55,1 82,7 * 107,3 89,6 ASTM D * ASTM D ο C 45 ο C 57 ο C 43 ο -115 ο C *** ο C 60 ο C Χρόνος Απόκτησης Αντοχής * * 2 (ημέρες) * δεν διατίθενται στοιχεία, ** στους 25 ο C, *** ανάλογα με τις συνθήκες συντήρησης 15 Τυπικά χαρακτηριστικά ενέσιμων ρητινών 16

5 Ιδιότητες Χαρακτηριστικά Μέθοδος Συμβατική Ονομασία Υλικού οκιμής Β1 Β2 Β3 Β4 Β5 Θλιπτική Αντοχή Χρόνος Εργασιμότητας ** (min) Ιξώδες **** (PS) Αντοχή Πρόσφυσης στο Σκυρόδεμα Αντοχή Λοξής ιάτμησης Αντοχή Συγκόλλησης Σκληρυμένου Σκυροδέματος Αντοχή Συγκόλλησης Νωπού και Σκληρυμένου Σκυροδέματος ASTM D695 92, Ποσότητα υλικού 200 gr ASTM D1824-mod 4,5 2,0 2,8 * 44,0 AASTHO T-237 4,3 4,3 5,8 6,2 4,0 AASTHO T ,1 49, AASTHO T-237 3,0 3,9 5,5 2,5 3,4 AASTHO T-237 3,0 2,9 2,8 4,1 4,0 * δεν διατίθενται στοιχεία, ** στους 25 ο C, **** στους 20 ο C Ιξώδες (PS) Α+Β Β Α Θερμοκρασία Ο C Επίδραση θερμοκρασίας στο ιξώδες A= ρητίνη Β =σκληρυντής Α+ Β= ρητινοειδής κόλλα Τυπικά χαρακτηριστικά ενέσιμων ρητινών Συμβατική ονομασία ρητινοειδούς κόλλας Τ = 4 Ο C Τ = 25 Ο C Τ = 37 Ο C Α3 44 3,5 1,5 Α * Α6 6 1,4 0,55 Α7 7,5 1,6 * Τ = 5 Ο C Τ = 20 Ο C Τ = 35 Ο C Β1 19 4,5 * Β2 * 2 0,8 Β3 * 2,8 1,1 Β6 45 8,5 * Β7 * 8 4,5 Συμβατική ονομασία ρητινοειδούς κόλλας Ποσότητα Μίγματος 4260 gr 4260:4=1065 gr I 50 min 60 min II 120 min 300 min * δεν διατίθενται στοιχεία Ιξώδες ενέσιμων ρητινών (σε PS) διαφορετικές θερμοκρασίες Εργάσιμος χρόνος διαφορετικές ποσότητες μίγματος 19 20

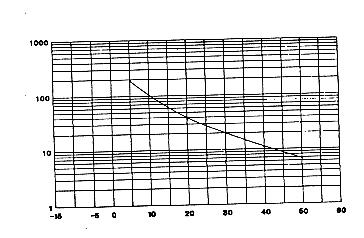

6 Χρόνος εργασιμότητας (min) 1000 Συμβατική ονομασία Εργάσιμος Χρόνος σε ιαφορετικές Θερμοκρασίες 100 ρητινοειδούς Τ=4 ο C Τ=15 ο C Τ=25 ο C Τ=37 ο C Ποσότητα μίγματος κόλλας Α3 * * 19 min 8.5 min 60 gr -10 Θερμοκρασία, ο C Α6 210 min 62 min 28 min 12 min 60 gr Β1 380 min 72 min 25 min * 200 gr Β2 * 300 min 80 min * 200 gr Β3 * 61 min 35 min * 200 gr * δεν υπάρχουν στοιχεία Ενδεικτικό διάγραμμα την επίδραση της θερμοκρασίας στο χρόνο εργασιμότητας Χρόνος εργασιμότητας σε διαφορετικές θερμοκρασίες ποσοστό αντοχής TEMPERATURE DISTRIBUTION DUE TO WELDING PROCESS 100 % 80 % 60 % 40 % 25 0 C 4 0 C Temperature concrete 20 % 0 % ημέρες Steel Bar Welding Adhesive critical temperature Distance from Heat source Adhesive Ενδεικτικό διάγραμμα την επίδραση της θερμοκρασίας στο χρόνο απόκτησης αντοχής 23 24

7 Εναπομένουσα αντοχή συνάφειας ΕΠΟΞΕΙ ΙΚΕΣ ΡΗΤΙΝΕΣ ΕΠΟΞΕΙ ΙΚΕΣ ΡΗΤΙΝΕΣ Θλίψη Ολίσθηση (mm) Aντοχή συνάφειας συνάφεια Θλιπτική Αντοχή Εναπομένουσα αντοχή συνάφειας σε συνάρτηση με την ολίσθηση διάφορες θερμοκρασίες 25 Θερμοκρασία ο C Εναπομένουσα συνάφεια και θλιπτική αντοχή σε συνάρτηση με την θερμοκρασία 26
