2.4 Πάσσαλοι Εφελκυσμού Γεώργιος Μυλωνάκης Καθηγητής, Τμήμα Πολιτικών Μηχανικών, Πανεπιστήμιο Πατρών

1 Επιχειρησιακό Πρόγραμμα Εκπαίδευση και ια Βίου Μάθηση Πρόγραμμα ια Βίου Μάθησης ΑΕΙ για την Επικαιροποίηση Γνώσεων Αποφοίτων ΑΕΙ: Σύγχρονες Εξελίξεις στις Θαλάσσιες Κατασκευές Α.Π.Θ. Πολυτεχνείο Κρήτης Πάσσαλοι Εφελκυσμού Γεώργιος Μυλωνάκης Καθηγητής, Τμήμα Πολιτικών Μηχανικών, Πανεπιστήμιο Πατρών Θεόδωρος Χατζηγώγος Καθηγητής, Τμήμα Πολιτικών Μηχανικών, Α.Π.Θ.

2 Τύποι θαλάσσιων κατασκευών (με θεμελίωση υπό εφελκυσμό)

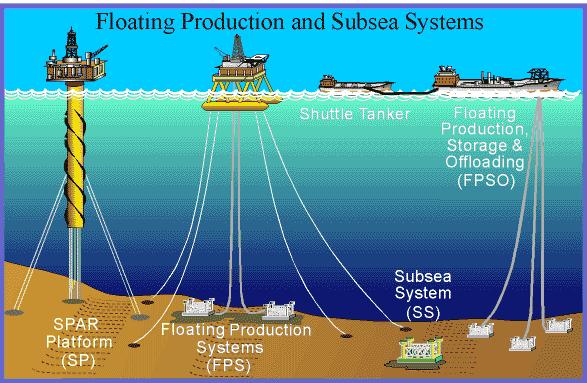

3 Πλωτές κατασκευές και υποθαλάσσια συστήματα

4 Θαλάσσιες κατασκευές με κατακόρυφη στήριξη

5 Λεπτομέρεια Πλατφόρμας TLP TENSION PILES ΠΑΣΣΑΛΟΙ ΕΦΕΛΚΥΣΜΟΥ

6 Παραδείγματα εφελκυόμενων πασσάλων

7 Παραδείγματα εφελκυόμενων πασσάλων

8 TLP με έδραση τύπου suction TENSION PILES ΠΑΣΣΑΛΟΙ ΕΦΕΛΚΥΣΜΟΥ

9 Πάσσαλος υπό εφελκυσμό TENSION PILES ΠΑΣΣΑΛΟΙ ΕΦΕΛΚΥΣΜΟΥ

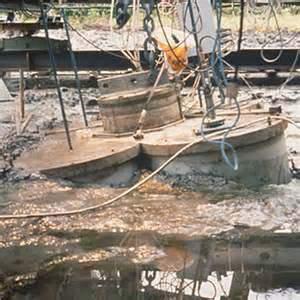

10 οκιμή Εφελκυσμού Αγκυρίου υπό Κλίμακα

11 οκιμή Θλίψης TENSION PILES ΠΑΣΣΑΛΟΙ ΕΦΕΛΚΥΣΜΟΥ

12 Συμβατική οκιμή Θλίψης TENSION PILES ΠΑΣΣΑΛΟΙ ΕΦΕΛΚΥΣΜΟΥ

13 Απαιτήσεις Κεφαλής Πασσάλου για οκιμή Εξόλκευσης 18ΜΝ

14 Απαιτήσεις Κεφαλής Πασσάλου για οκιμή Εξόλκευσης 10ΜΝ

15 οκιμή Εφελκυσμού TENSION PILES ΠΑΣΣΑΛΟΙ ΕΦΕΛΚΥΣΜΟΥ

16 οκιμή Εξόλκευσης TENSION PILES ΠΑΣΣΑΛΟΙ ΕΦΕΛΚΥΣΜΟΥ

17 Ισορροπία εφελυόμενου πασσάλου εκτεταμένης έδρασης

18 οκιμή Εφελκυσμού TENSION PILES ΠΑΣΣΑΛΟΙ ΕΦΕΛΚΥΣΜΟΥ

19 Πάσσαλος Εφελκυσμού TENSION PILES ΠΑΣΣΑΛΟΙ ΕΦΕΛΚΥΣΜΟΥ

20 ιάταξη Osterberg για δοκίμη εξόλκευσης δια συμπίεσης

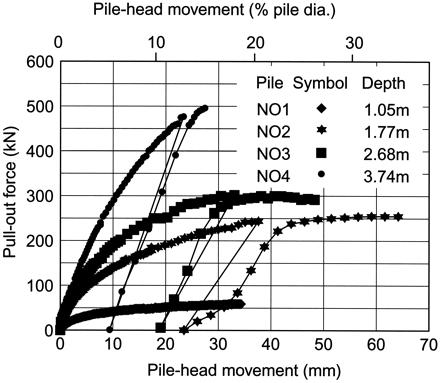

21 Ανύψωση Πασσάλου TENSION PILES ΠΑΣΣΑΛΟΙ ΕΦΕΛΚΥΣΜΟΥ

22 Σχεδιασμός Εφελκυόμενου Πασσάλου Επιτρεπόμενοι τύποι πασσάλων: (α) Μεταλλικοί, διατομής Η (εγκιβωτισμένοι σε βράχο) (β) Μικροπάσσαλοι (γ) Έγχυτοι πάσσαλοι μεγάλης διαμέτρου Απαιτούνται δοκιμές στατικής φόρτισης για τον προσδιορισμό της αντοχής σε εφελκυσμό.

23 Σχεδιασμός Εφελκυόμενου Πασσάλου Αντοχή σε εφελκυσμό R a : R a = R a1 +R a2 όπου R a1 = αντίσταση σε εξόλκευση της παρειάς του πασσάλου R a2 = ενεργό ίδιον βάρος πασσάλου

24 Σχεδιασμός Εφελκυόμενου Πασσάλου Αντοχή σε εξόλκευση της παρειάς του πασσάλου R a1 π ά σ σ α λ ο ς τ σ ι μ έ ν τ ο β ρ ά χ ο ς Ελάχιστη από: 1) Τάσεις συνάφειας μεταξύ βράχου και τσιμέντου επί το εμβαδόν της διεπιφάνειας 2) Τάσεις συνάφειας μεταξύ πασσάλου και τσιμέντου επί το εμβαδόν της διεπιφάνειας 3) Αντοχή σε εφελκυσμό της χαλύβδινης διατομής Η ή του διαμήκους οπλισμού του πασσάλου 4) Ήμισυ του βάρους του κώνου βράχου που αγκυρώνει τον πάσσαλο (Λόγω πιθανού αρνητικού λόγου Poisson η αντοχή του 1 μπορεί να απομειωθεί μέχρι και κατά 50%)

25 Σχεδιασμός Εφελκυόμενης Ομάδας Πασσάλων Αντοχή σε εφελκυσμό ελάχιστη από: α) Το άθροισμα των αντοχών σε εφελκυσμό των επιμέρους πασσάλων β) Η αντοχή σε διάτμηση της περιμέτρου της ομάδας συν το ενεργό βάρος του εδάφους που περικλείεται από την περίμετρο γ) Το ήμισυ του βάρους των βραχωδών / εδαφικών κώνων που αγκυρώνουν τους πασσάλους, ημιανοίγματος μικρότερου των 30 μοιρών.

26 Λεπτομέρειες Κεφαλής Πασσάλων Οι κεφαλές των πασσάλων και η σύνδεση με τον κεφαλόδεσμο πρέπει να σχεδιάζονται ώστε να μεταφέρουν τα μέγιστα φορτία σε θλίψη και εφελκυσμό

27 Κατασκευή Κεφαλόδεσμου για Πασσάλους υπό Εφελκυσμό

28 Στατικές οκιμές Πεδίου α) Τα φορτία των δοκιμών δεν πρέπει να είναι μικρότερα από δύο φορές την αντοχή σχεδιασμού σε εφελκυσμό του πασσάλου β) Για να ελαχιστοποιηθούν τα φαινόμενα αλληλεπίδρασης οι αποστάσεις μεταξύ των πασσάλων πρέπει να είναι όσο το δυνατόν μεγαλύτερες και σε καμία περίπτωση μικρότερες από τρείς διαμέτρους πασσάλου ή δύο μέτρα, όποιο είναι μεγαλύτερο, από τον πάσσαλο υπό δοκιμή

29 Στατικές οκιμές Πεδίου Η δοκιμή θα θεωρείται ανεπιτυχής άν ισχύει οτιδήποτε από τα παρακάτω: α) Η μέγιστη ανύψωση της κεφαλής του πασσάλου υπερβαίνει την ελαστική επιμήκυνση (PL/EA) του στελέχους του πασσάλου συν 4mm β) Όταν ο ρυθμός ανάκτησης κατά την αποφόρτιση είναι μικρότερες από 0.1mm/hour παρατηρούμενος τουλάχιστoν για 15min, ή όταν η παραμένουσα επιμήκυνση της κεφαλής ξεπερνά τα 4mm ή το 25% της έκτασης στο (α), οτιδήποτε είναι μεγαλύτερο γ) Αν υπάρχει δομική αστοχία του πασσάλου

30 Επιτρεπόμενες τάσεις συνάφειας Αντοχή Σκυροδέματος / Τσιμέντου (MPa) Επιτρεπόμενες τάσεις συνάφειας μεταξύ βράχου και σκυροδέματος / τσιμέντου (MPa) Επιτρεπόμενες τάσεις συνάφειας μεταξύ τσιμέντου και μεταλλικής διατομής (MPa) Επιτρεπόμενες τάσεις συνάφειας μεταξύ τσιμέντου και οπλισμού (MPa)

31 SNAKING OF PIPELINE ΣΕΙΣΜΙΚΑ ΡΗΓΜΑΤΑ 31
