1 Assignment 2 FIRE PROTECTION NETWORK Μάριος Σούνδιας ΑΜ:2633 Ηλίας Ζαραφίδης ΑΜ:2496 Κωνσταντίνος Σολωμός ΑΜ: 2768 Θεμιστοκλής Θεολογίτης ΑΜ: 2775 soundias@csd.uoc.gr zarafid@csd.uoc.gr solomos@csd.uoc.gr theothem@csd.uoc.gr 1

2 Ενότητες Περιγραφή Συστήματος Σχετικές Εργασίες Αρχιτεκτονική Συστήματος Ανάλυση Απόδοσης Πηγές 2

3 Περιγραφή Συστήματος (1/2) Κριτήρια Επιλογής Συστήματος Δίκτυο Αισθητήρων και Κάμερες Καταγραφή Ποσοστού Υγρασίας Καταγραφή Θερμοκρασίας Κάμερες Ασφαλείας Θερμικές Κάμερες Δίκτυο Υπολογιστών Τα δεδομένα μεταδίδονται μέσω ενός access point σε έναν data collector ο οποίος με τη σειρά του τα διαχωρίζει και τα στέλνει (μέσω access point) στον server ο οποίος και τα καταχωρεί. Ο server διαχωρίζεται σε δύο τμήματα : data server και web server. 3

4 Περιγραφή Συστήματος (2/2) Δίκτυο Υπολογιστών (συν.) Data Server Aρμοδιότητα του data server είναι η συλλογή, αποθήκευση και ταξινόμηση των μετρήσεων. Web Server Αρμοδιότητα του web server είναι να μεταδίδει τα δεδομένα μέσω του διαδικτύου σε υπολογιστές ή άλλες φορητές συσκευές. Οι δύο servers είναι μεταξύ τους συνδεδεμένοι στο ίδιο LAN έτσι ώστε να επιτυγχάνεται η ταχύτερη δυνατή (χωρίς καθυστέρηση) αποστολή των πληροφοριών από τον data server στον web server. 4

5 Ενότητες Περιγραφή Συστήματος Σχετικές Εργασίες Αρχιτεκτονική Συστήματος Ανάλυση Απόδοσης Πηγές 5

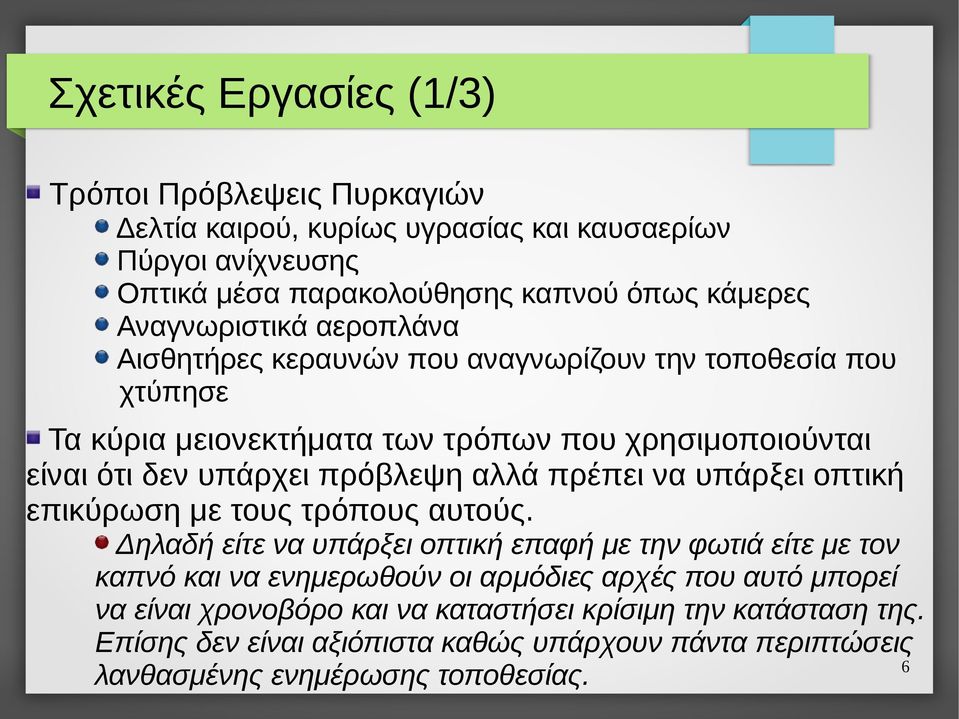

6 Σχετικές Εργασίες (1/3) Τρόποι Πρόβλεψεις Πυρκαγιών Δελτία καιρού, κυρίως υγρασίας και καυσαερίων Πύργοι ανίχνευσης Οπτικά μέσα παρακολούθησης καπνού όπως κάμερες Αναγνωριστικά αεροπλάνα Αισθητήρες κεραυνών που αναγνωρίζουν την τοποθεσία που χτύπησε Τα κύρια μειονεκτήματα των τρόπων που χρησιμοποιούνται είναι ότι δεν υπάρχει πρόβλεψη αλλά πρέπει να υπάρξει οπτική επικύρωση με τους τρόπους αυτούς. Δηλαδή είτε να υπάρξει οπτική επαφή με την φωτιά είτε με τον καπνό και να ενημερωθούν οι αρμόδιες αρχές που αυτό μπορεί να είναι χρονοβόρο και να καταστήσει κρίσιμη την κατάσταση της. Επίσης δεν είναι αξιόπιστα καθώς υπάρχουν πάντα περιπτώσεις 6 λανθασμένης ενημέρωσης τοποθεσίας.

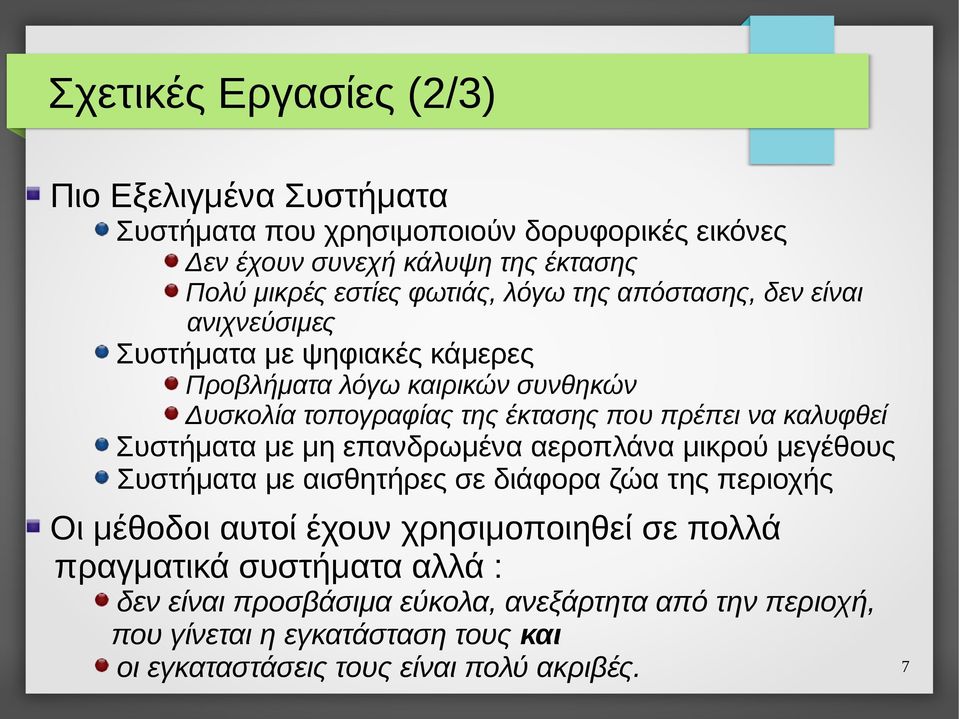

7 Σχετικές Εργασίες (2/3) Πιο Εξελιγμένα Συστήματα Συστήματα που χρησιμοποιούν δορυφορικές εικόνες Δεν έχουν συνεχή κάλυψη της έκτασης Πολύ μικρές εστίες φωτιάς, λόγω της απόστασης, δεν είναι ανιχνεύσιμες Συστήματα με ψηφιακές κάμερες Προβλήματα λόγω καιρικών συνθηκών Δυσκολία τοπογραφίας της έκτασης που πρέπει να καλυφθεί Συστήματα με μη επανδρωμένα αεροπλάνα μικρού μεγέθους Συστήματα με αισθητήρες σε διάφορα ζώα της περιοχής Οι μέθοδοι αυτοί έχουν χρησιμοποιηθεί σε πολλά πραγματικά συστήματα αλλά : δεν είναι προσβάσιμα εύκολα, ανεξάρτητα από την περιοχή, που γίνεται η εγκατάσταση τους και οι εγκαταστάσεις τους είναι πολύ ακριβές. 7

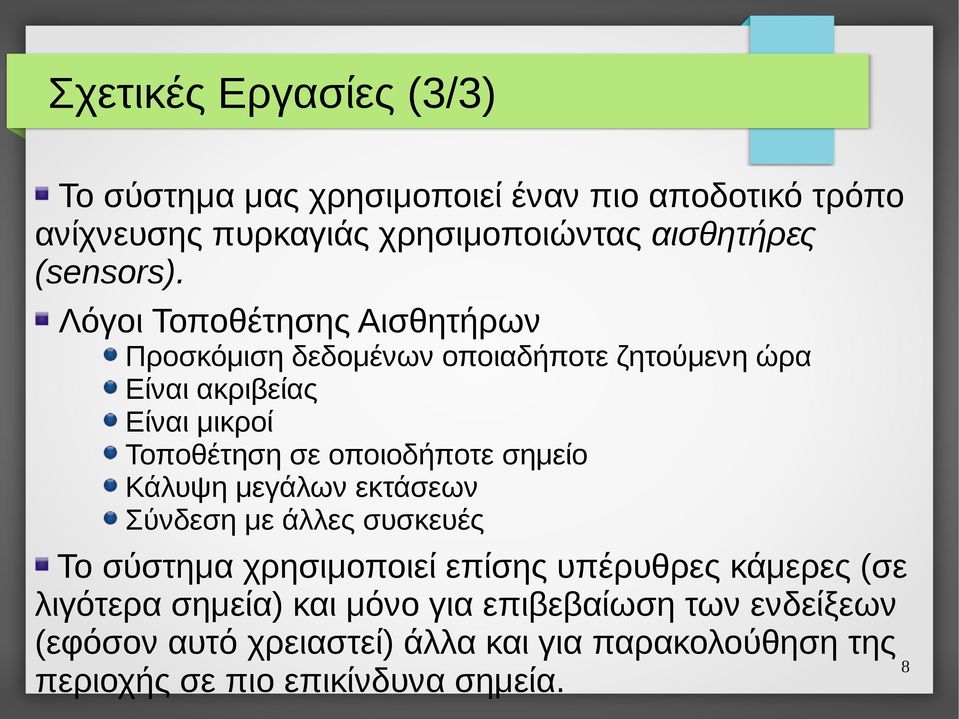

8 Σχετικές Εργασίες (3/3) Το σύστημα μας χρησιμοποιεί έναν πιο αποδοτικό τρόπο ανίχνευσης πυρκαγιάς χρησιμοποιώντας αισθητήρες (sensors). Λόγοι Τοποθέτησης Αισθητήρων Προσκόμιση δεδομένων οποιαδήποτε ζητούμενη ώρα Είναι ακριβείας Είναι μικροί Τοποθέτηση σε οποιοδήποτε σημείο Κάλυψη μεγάλων εκτάσεων Σύνδεση με άλλες συσκευές Το σύστημα χρησιμοποιεί επίσης υπέρυθρες κάμερες (σε λιγότερα σημεία) και μόνο για επιβεβαίωση των ενδείξεων (εφόσον αυτό χρειαστεί) άλλα και για παρακολούθηση της περιοχής σε πιο επικίνδυνα σημεία. 8

9 Ενότητες Περιγραφή Συστήματος Σχετικές Εργασίες Αρχιτεκτονική Συστήματος Ανάλυση Απόδοσης Πηγές 9

10 Αρχιτεκτονική Συστήματος (1/3) Στοιχεία Συστήματος ADSL σύνδεση υψηλής ταχύτητας 24-48Mbps Routers Wireless Access Point (2.5GHz frequency,ieee b/g) Χρησιμοποιούμε το WAP με προσαρτημένη high gain κεραία, ώστε η εμβέλειά του να είναι περίπου 10 km, με σκοπό να να λειτουργήσουν οι sensor data collectors. Servers (data και web server) Αισθητήρες Κάμερες Συσκευές Client(Mobile/PC) Τα παραπάνω στοιχεία που δομούν την αρχιτεκτονική του συστήματος, τοποθετούνται σε πολλά διαφορετικά μέρη, δημιουργώντας πολλα LANs, αν μια έκταση είναι αρκετά μεγάλη. 10

11 Αρχιτεκτονική Συστήματος (2/3) Λειτουργία Συστήματος Οι αισθητήρες και οι κάμερες τοποθετούνται στα δέντρα και παρακολουθούν τη θερμοκρασία, την υγρασία κ.τ.λ. Οι πληροφορίες στέλνονται στον data collector. Οι πληροφορίες απο τον data collector στέλνονται στον data server. Αποθηκεύονται οι πληροφορίες κάθε φορά. Αν μετά την επεργασία ανιχνεύσει περίπτωση φωτιάς στέλνει σήμα <<κινδύνου>> με την ακριβής τοποθεσία. Ο web server είναι ενήμερος κάθε στιγμή για τις πληροφορίες της περιοχής. Οι clients σε περίπτωση πυρκαγίας ενημερώνονται απο το σύστημα αυτόματα. Επίσης μπορούν να πάρουν σε real-time πληροφορίες για τη τοποθεσία που τους ενδιαφέρει. 11

12 Αρχιτεκτονική Συστήματος (3/3) 12

13 Ενότητες Περιγραφή Συστήματος Σχετικές Εργασίες Αρχιτεκτονική Συστήματος Ανάλυση Απόδοσης Πηγές 13

14 Ανάλυση Απόδοσης (1/2) Οι παράμετροι που θα χρησιμοποιήσουμε για να συγκρίνουμε το σύστημά μας και την απόδοσή του είναι: Οικονομία Για την οικονομία του συστήματος επιλέγουμε τα καταλληλα υλικά. Το σύστημα μας χρησιμοποιει sensors, access points και servers. Ενέργεια/Σταθερότητα Η κατανάλωση ενέργειας και η σταθερότητα πρέπει να είναι καλά σχεδιασμένη ώστε να αποφύγουμε απώλειες ή λανθασμένες ενδείξεις (π.χ. συναγερμού) που μπορεί να οφείλονται σε ασταθής κάμερες ή υπολειτουργία των αισθητήρων. 14

15 Ανάλυση Απόδοσης (συν.) (2/2) Εμβέλεια Οι κατάλληλες αποστάσεις παίζουν σημαντικό ρόλο στην απόδοση και απλοποίηση του συστήματος Ακρίβεια Μπορούμε να έχουμε εξακρίβωση της τοποθεσίας (καθώς και εικόνες της περιοχής) τη στιγμή που θέλουμε μέσω των αισθητήρων αν περιέχουν π.χ. GPS tracking. Προσβασιμότητα Ο χρήστης μπορεί να έχει απομακρυσμένη πρόσβαση στο server του συστήματος μέσω μιας mobile/pc εφαρμογής. 15

16 Ενότητες Περιγραφή Συστήματος Σχετικές Εργασίες Αρχιτεκτονική Συστήματος Ανάλυση Απόδοσης Πηγές 16
