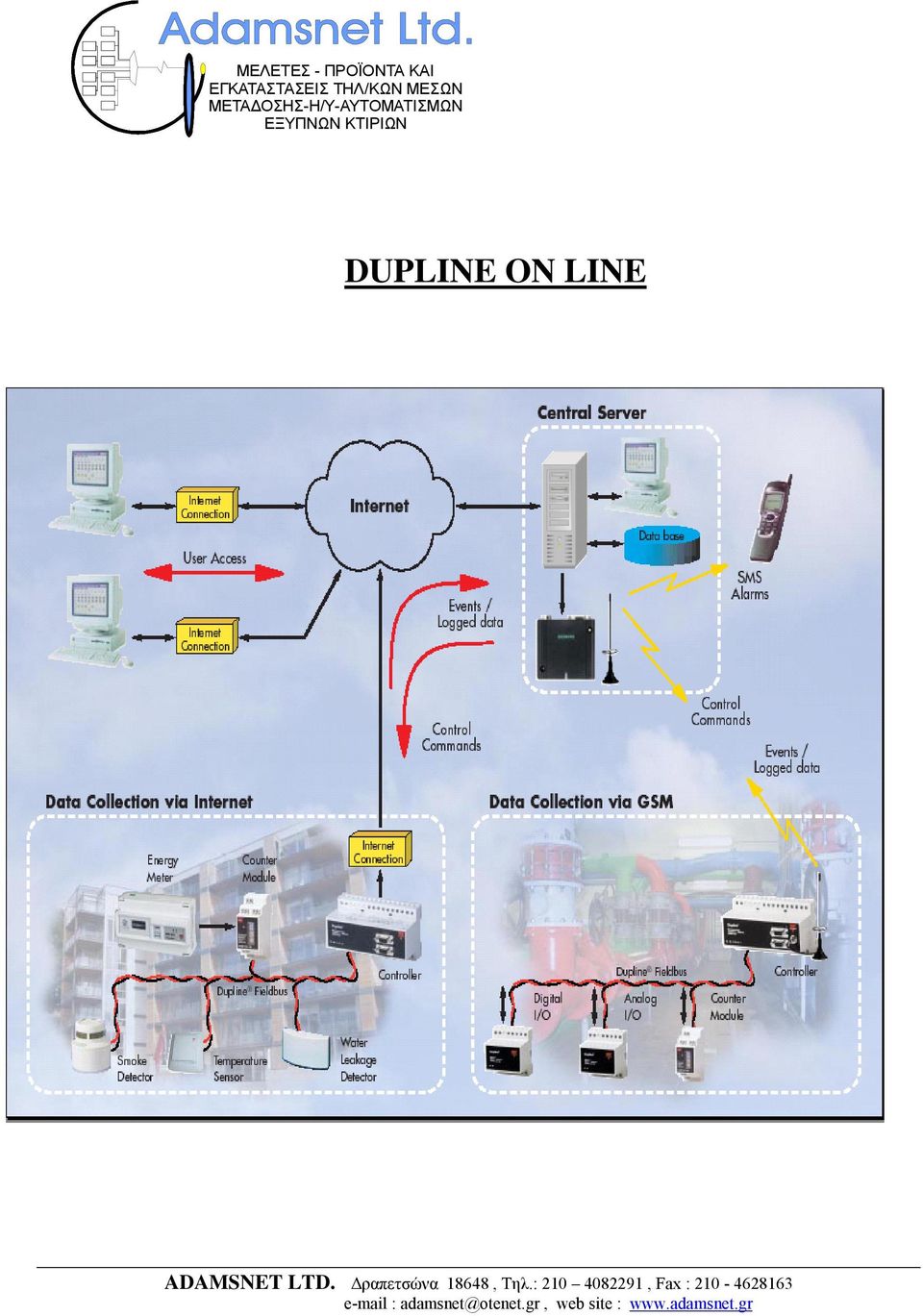

1 ΜΕΛΕΤΕΣ - ΠΡΟΪΟΝΤΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΤΗΛ/ΚΩΝ ΜΕΣΩΝ ΜΕΤΑ ΟΣΗΣ-Η/Υ-ΑΥΤΟΜΑΤΙΣΜΩΝ ΕΞΥΠΝΩΝ ΚΤΙΡΙΩΝ DUPLINE ON LINE

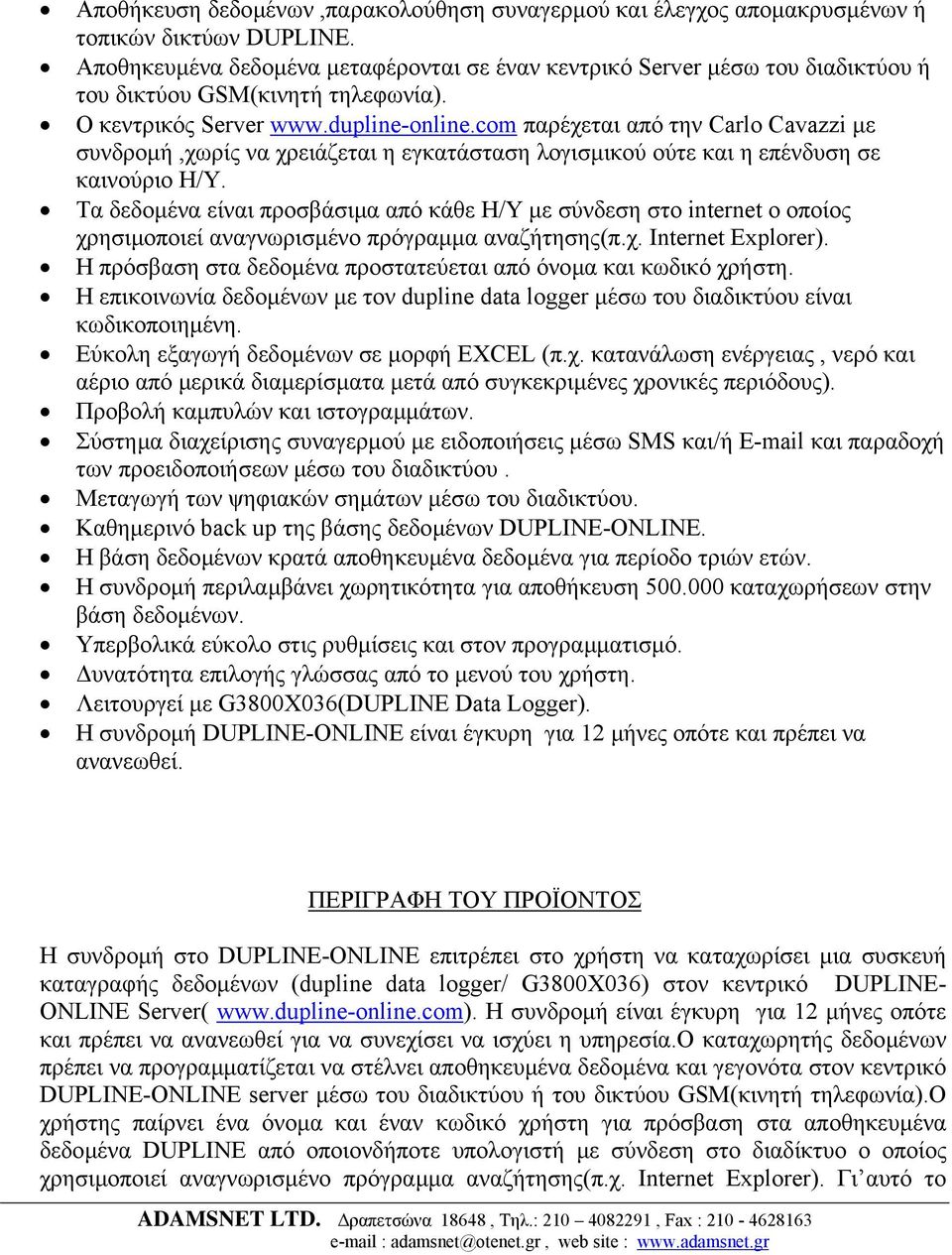

2 Αποθήκευση δεδοµένων,παρακολούθηση συναγερµού και έλεγχος αποµακρυσµένων ή τοπικών δικτύων DUPLINE. Αποθηκευµένα δεδοµένα µεταφέρονται σε έναν κεντρικό Server µέσω του διαδικτύου ή του δικτύου GSM(κινητή τηλεφωνία). Ο κεντρικός Server παρέχεται από την Carlo Cavazzi µε συνδροµή,χωρίς να χρειάζεται η εγκατάσταση λογισµικού ούτε και η επένδυση σε καινούριο Η/Υ. Τα δεδοµένα είναι προσβάσιµα από κάθε Η/Υ µε σύνδεση στο internet ο οποίος χρησιµοποιεί αναγνωρισµένο πρόγραµµα αναζήτησης(π.χ. Internet Explorer). Η πρόσβαση στα δεδοµένα προστατεύεται από όνοµα και κωδικό χρήστη. Η επικοινωνία δεδοµένων µε τον dupline data logger µέσω του διαδικτύου είναι κωδικοποιηµένη. Εύκολη εξαγωγή δεδοµένων σε µορφή EXCEL (π.χ. κατανάλωση ενέργειας, νερό και αέριο από µερικά διαµερίσµατα µετά από συγκεκριµένες χρονικές περιόδους). Προβολή καµπυλών και ιστογραµµάτων. Σύστηµα διαχείρισης συναγερµού µε ειδοποιήσεις µέσω SMS και/ή και παραδοχή των προειδοποιήσεων µέσω του διαδικτύου. Μεταγωγή των ψηφιακών σηµάτων µέσω του διαδικτύου. Καθηµερινό back up της βάσης δεδοµένων DUPLINE-ONLINE. H βάση δεδοµένων κρατά αποθηκευµένα δεδοµένα για περίοδο τριών ετών. Η συνδροµή περιλαµβάνει χωρητικότητα για αποθήκευση καταχωρήσεων στην βάση δεδοµένων. Υπερβολικά εύκολο στις ρυθµίσεις και στον προγραµµατισµό. υνατότητα επιλογής γλώσσας από το µενού του χρήστη. Λειτουργεί µε G3800X036(DUPLINE Data Logger). Η συνδροµή DUPLINE-ONLINE είναι έγκυρη για 12 µήνες οπότε και πρέπει να ανανεωθεί. ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΠΡΟΪΟΝΤΟΣ Η συνδροµή στο DUPLINE-ONLINE επιτρέπει στο χρήστη να καταχωρίσει µια συσκευή καταγραφής δεδοµένων (dupline data logger/ G3800X036) στον κεντρικό DUPLINE- ONLINE Server( Η συνδροµή είναι έγκυρη για 12 µήνες οπότε και πρέπει να ανανεωθεί για να συνεχίσει να ισχύει η υπηρεσία.o καταχωρητής δεδοµένων πρέπει να προγραµµατίζεται να στέλνει αποθηκευµένα δεδοµένα και γεγονότα στον κεντρικό DUPLINE-ONLINE server µέσω του διαδικτύου ή του δικτύου GSM(κινητή τηλεφωνία).ο χρήστης παίρνει ένα όνοµα και έναν κωδικό χρήστη για πρόσβαση στα αποθηκευµένα δεδοµένα DUPLINE από οποιονδήποτε υπολογιστή µε σύνδεση στο διαδίκτυο ο οποίος χρησιµοποιεί αναγνωρισµένο πρόγραµµα αναζήτησης(π.χ. Internet Explorer). Γι αυτό το

com παρέχεται από την Carlo Cavazzi µε συνδροµή,χωρίς να χρειάζεται η εγκατάσταση λογισµικού ούτε και η επένδυση σε καινούριο Η/Υ.

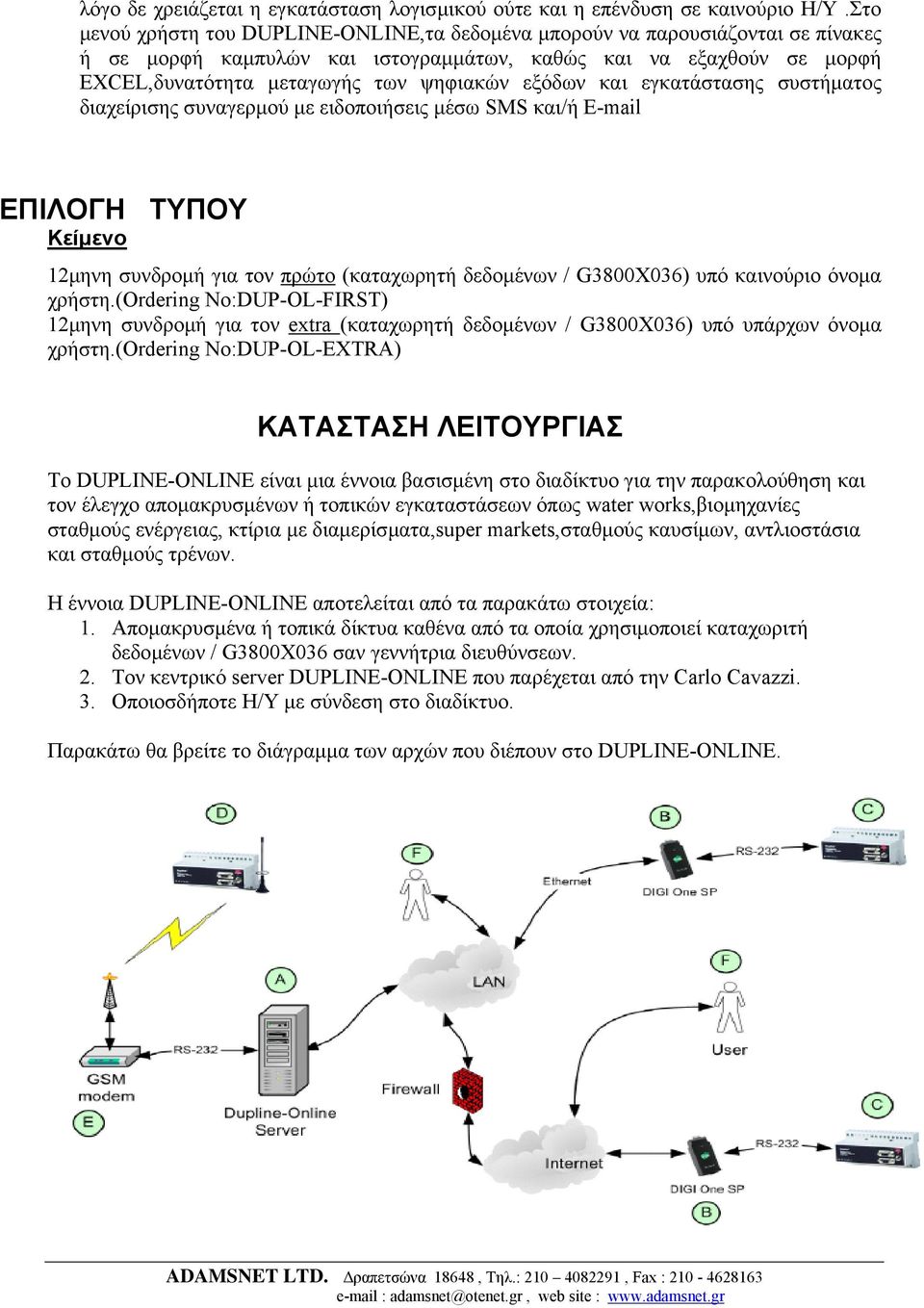

3 λόγο δε χρειάζεται η εγκατάσταση λογισµικού ούτε και η επένδυση σε καινούριο Η/Υ.Στο µενού χρήστη του DUPLINE-ONLINE,τα δεδοµένα µπορούν να παρουσιάζονται σε πίνακες ή σε µορφή καµπυλών και ιστογραµµάτων, καθώς και να εξαχθούν σε µορφή EXCEL,δυνατότητα µεταγωγής των ψηφιακών εξόδων και εγκατάστασης συστήµατος διαχείρισης συναγερµού µε ειδοποιήσεις µέσω SMS και/ή ΕΠΙΛΟΓΗ ΤΥΠΟΥ Κείµενο 12µηνη συνδροµή για τον πρώτο (καταχωρητή δεδοµένων / G3800X036) υπό καινούριο όνοµα χρήστη.(οrdering No:DUP-OL-FIRST) 12µηνη συνδροµή για τον extra (καταχωρητή δεδοµένων / G3800X036) υπό υπάρχων όνοµα χρήστη.(οrdering No:DUP-OL-EXTRA) ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ Το DUPLINE-ONLINE είναι µια έννοια βασισµένη στο διαδίκτυο για την παρακολούθηση και τον έλεγχο αποµακρυσµένων ή τοπικών εγκαταστάσεων όπως water works,βιοµηχανίες σταθµούς ενέργειας, κτίρια µε διαµερίσµατα,super markets,σταθµούς καυσίµων, αντλιοστάσια και σταθµούς τρένων. Η έννοια DUPLINE-ONLINE αποτελείται από τα παρακάτω στοιχεία: 1. Αποµακρυσµένα ή τοπικά δίκτυα καθένα από τα οποία χρησιµοποιεί καταχωριτή δεδοµένων / G3800X036 σαν γεννήτρια διευθύνσεων. 2. Τον κεντρικό server DUPLINE-ONLINE που παρέχεται από την Carlo Cavazzi. 3. Οποιοσδήποτε Η/Υ µε σύνδεση στο διαδίκτυο. Παρακάτω θα βρείτε το διάγραµµα των αρχών που διέπουν στο DUPLINE-ONLINE.

εξόδων και εγκατάστασης συστήµατος διαχείρισης συναγερµού µε ειδοποιήσεις µέσω SMS και/ή E-mail ΕΠΙΛΟΓΗ ΤΥΠΟΥ Κείµενο 12µηνη συνδροµή για τον πρώτο (καταχωρητή δεδοµένων / G3800X036) υπό καινούριο

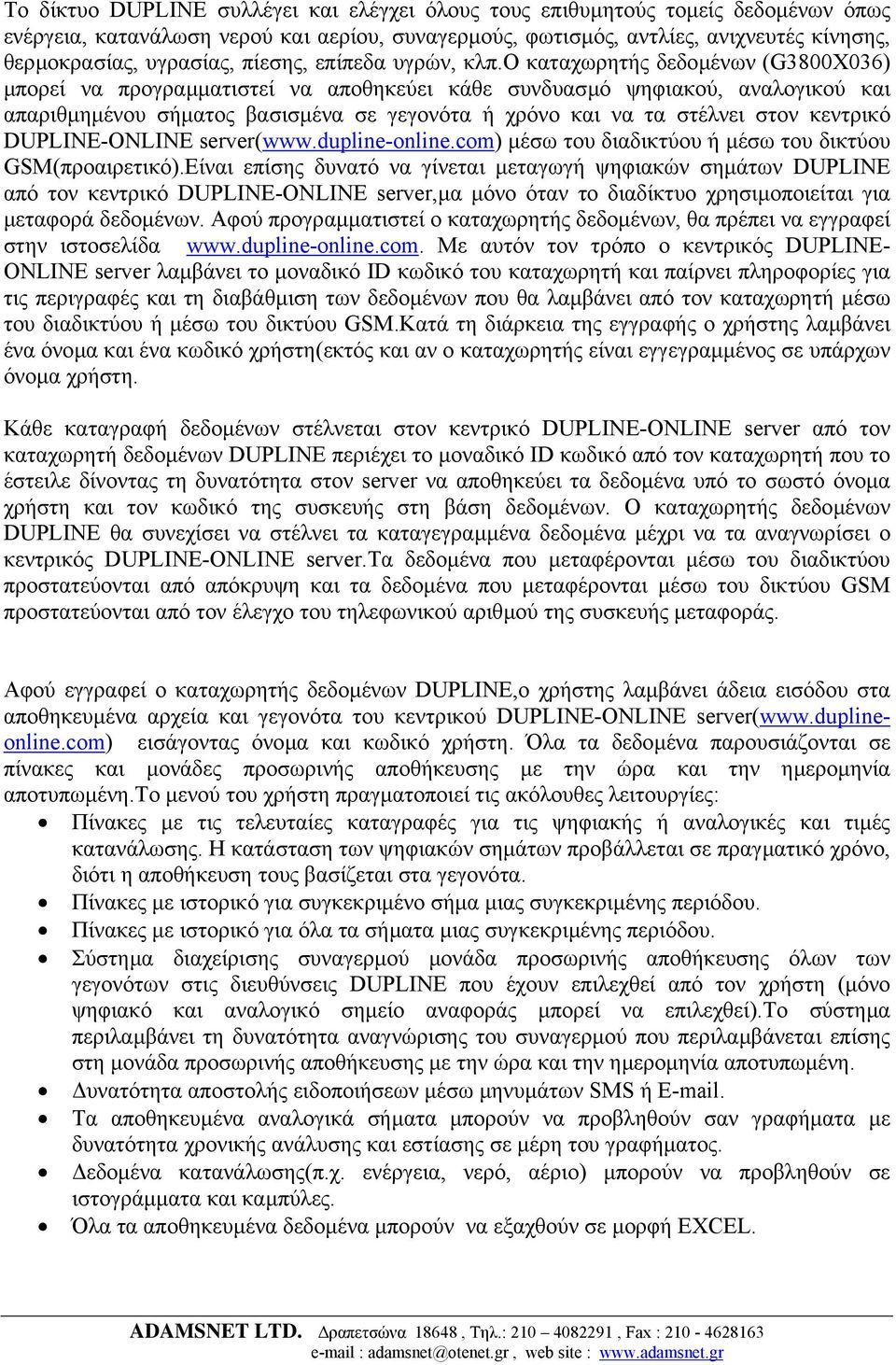

4 Το δίκτυο DUPLINE συλλέγει και ελέγχει όλους τους επιθυµητούς τοµείς δεδοµένων όπως ενέργεια, κατανάλωση νερού και αερίου, συναγερµούς, φωτισµός, αντλίες, ανιχνευτές κίνησης, θερµοκρασίας, υγρασίας, πίεσης, επίπεδα υγρών, κλπ.o καταχωρητής δεδοµένων (G3800X036) µπορεί να προγραµµατιστεί να αποθηκεύει κάθε συνδυασµό ψηφιακού, αναλογικού και απαριθµηµένου σήµατος βασισµένα σε γεγονότα ή χρόνο και να τα στέλνει στον κεντρικό DUPLINE-ONLINE server( µέσω του διαδικτύου ή µέσω του δικτύου GSM(προαιρετικό).Είναι επίσης δυνατό να γίνεται µεταγωγή ψηφιακών σηµάτων DUPLINE από τον κεντρικό DUPLINE-ONLINE server,µα µόνο όταν το διαδίκτυο χρησιµοποιείται για µεταφορά δεδοµένων. Αφού προγραµµατιστεί ο καταχωρητής δεδοµένων, θα πρέπει να εγγραφεί στην ιστοσελίδα Με αυτόν τον τρόπο ο κεντρικός DUPLINE- ONLINE server λαµβάνει το µοναδικό ID κωδικό του καταχωρητή και παίρνει πληροφορίες για τις περιγραφές και τη διαβάθµιση των δεδοµένων που θα λαµβάνει από τον καταχωρητή µέσω του διαδικτύου ή µέσω του δικτύου GSM.Κατά τη διάρκεια της εγγραφής ο χρήστης λαµβάνει ένα όνοµα και ένα κωδικό χρήστη(εκτός και αν ο καταχωρητής είναι εγγεγραµµένος σε υπάρχων όνοµα χρήστη. Κάθε καταγραφή δεδοµένων στέλνεται στον κεντρικό DUPLINE-ONLINE server από τον καταχωρητή δεδοµένων DUPLINE περιέχει το µοναδικό ID κωδικό από τον καταχωρητή που το έστειλε δίνοντας τη δυνατότητα στον server να αποθηκεύει τα δεδοµένα υπό το σωστό όνοµα χρήστη και τον κωδικό της συσκευής στη βάση δεδοµένων. Ο καταχωρητής δεδοµένων DUPLINE θα συνεχίσει να στέλνει τα καταγεγραµµένα δεδοµένα µέχρι να τα αναγνωρίσει ο κεντρικός DUPLINE-ONLINE server.τα δεδοµένα που µεταφέρονται µέσω του διαδικτύου προστατεύονται από απόκρυψη και τα δεδοµένα που µεταφέρονται µέσω του δικτύου GSM προστατεύονται από τον έλεγχο του τηλεφωνικού αριθµού της συσκευής µεταφοράς. Αφού εγγραφεί ο καταχωρητής δεδοµένων DUPLINE,ο χρήστης λαµβάνει άδεια εισόδου στα αποθηκευµένα αρχεία και γεγονότα του κεντρικού DUPLINE-ONLINE server( εισάγοντας όνοµα και κωδικό χρήστη. Όλα τα δεδοµένα παρουσιάζονται σε πίνακες και µονάδες προσωρινής αποθήκευσης µε την ώρα και την ηµεροµηνία αποτυπωµένη.to µενού του χρήστη πραγµατοποιεί τις ακόλουθες λειτουργίες: Πίνακες µε τις τελευταίες καταγραφές για τις ψηφιακής ή αναλογικές και τιµές κατανάλωσης. Η κατάσταση των ψηφιακών σηµάτων προβάλλεται σε πραγµατικό χρόνο, διότι η αποθήκευση τους βασίζεται στα γεγονότα. Πίνακες µε ιστορικό για συγκεκριµένο σήµα µιας συγκεκριµένης περιόδου. Πίνακες µε ιστορικό για όλα τα σήµατα µιας συγκεκριµένης περιόδου. Σύστηµα διαχείρισης συναγερµού µονάδα προσωρινής αποθήκευσης όλων των γεγονότων στις διευθύνσεις DUPLINE που έχουν επιλεχθεί από τον χρήστη (µόνο ψηφιακό και αναλογικό σηµείο αναφοράς µπορεί να επιλεχθεί).το σύστηµα περιλαµβάνει τη δυνατότητα αναγνώρισης του συναγερµού που περιλαµβάνεται επίσης στη µονάδα προσωρινής αποθήκευσης µε την ώρα και την ηµεροµηνία αποτυπωµένη. υνατότητα αποστολής ειδοποιήσεων µέσω µηνυµάτων SMS ή . Τα αποθηκευµένα αναλογικά σήµατα µπορούν να προβληθούν σαν γραφήµατα µε δυνατότητα χρονικής ανάλυσης και εστίασης σε µέρη του γραφήµατος. εδοµένα κατανάλωσης(π.χ. ενέργεια, νερό, αέριο) µπορούν να προβληθούν σε ιστογράµµατα και καµπύλες. Όλα τα αποθηκευµένα δεδοµένα µπορούν να εξαχθούν σε µορφή EXCEL.

o καταχωρητής δεδοµένων (G3800X036) µπορεί να προγραµµατιστεί να αποθηκεύει κάθε συνδυασµό ψηφιακού, αναλογικού και απαριθµηµένου σήµατος βασισµένα σε γεγονότα ή χρόνο και να τα στέλνει στον κεντρικό

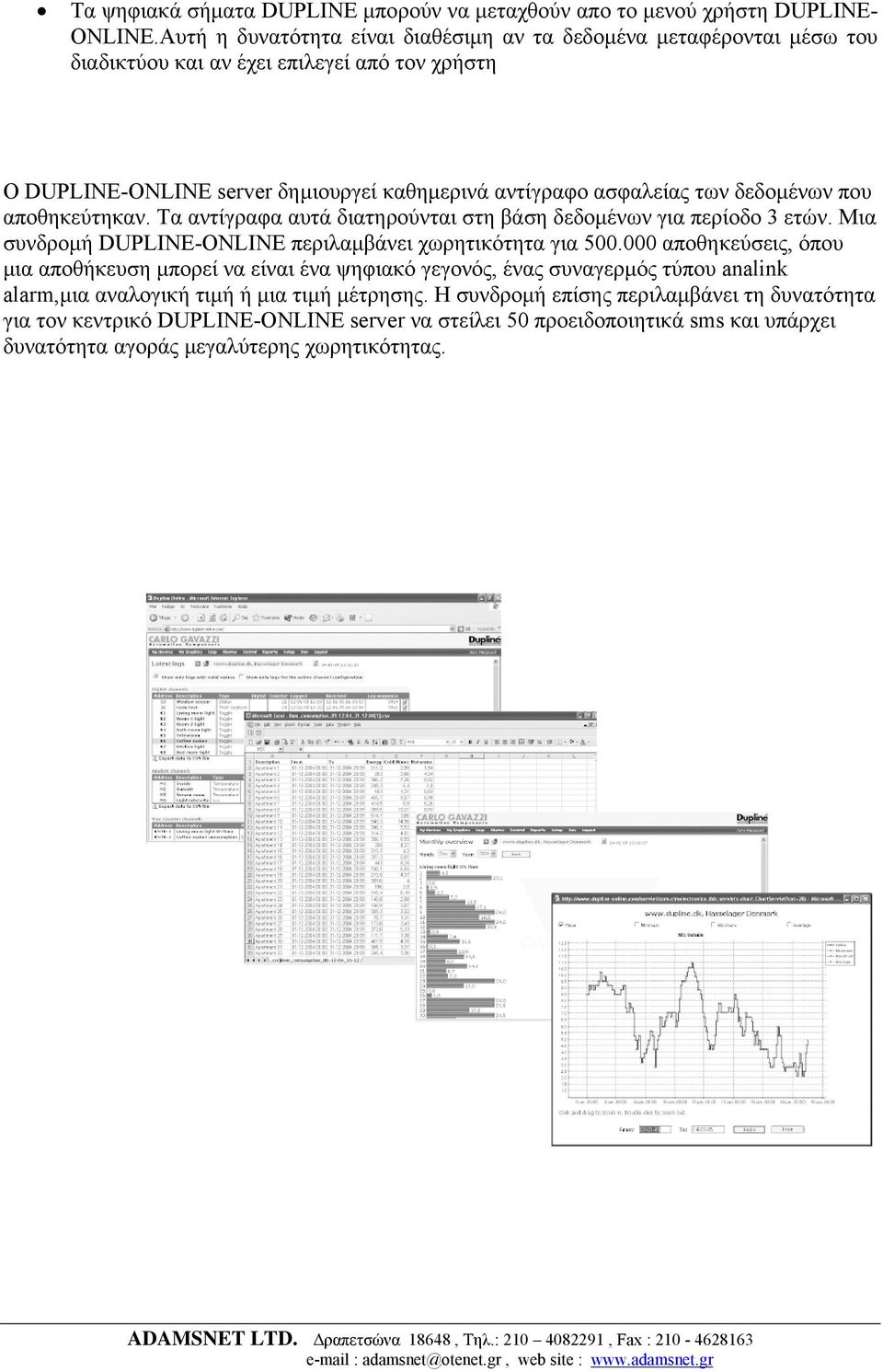

5 Τα ψηφιακά σήµατα DUPLINE µπορούν να µεταχθούν απο το µενού χρήστη DUPLINE- ONLINE.Αυτή η δυνατότητα είναι διαθέσιµη αν τα δεδοµένα µεταφέρονται µέσω του διαδικτύου και αν έχει επιλεγεί από τον χρήστη Ο DUPLINE-ONLINE server δηµιουργεί καθηµερινά αντίγραφο ασφαλείας των δεδοµένων που αποθηκεύτηκαν. Τα αντίγραφα αυτά διατηρούνται στη βάση δεδοµένων για περίοδο 3 ετών. Μια συνδροµή DUPLINE-ONLINE περιλαµβάνει χωρητικότητα για αποθηκεύσεις, όπου µια αποθήκευση µπορεί να είναι ένα ψηφιακό γεγονός, ένας συναγερµός τύπου analink alarm,µια αναλογική τιµή ή µια τιµή µέτρησης. Η συνδροµή επίσης περιλαµβάνει τη δυνατότητα για τον κεντρικό DUPLINE-ONLINE server να στείλει 50 προειδοποιητικά sms και υπάρχει δυνατότητα αγοράς µεγαλύτερης χωρητικότητας.

δεδοµένων που αποθηκεύτηκαν. Τα αντίγραφα αυτά διατηρούνται στη βάση δεδοµένων για περίοδο 3 ετών. Μια συνδροµή DUPLINE-ONLINE περιλαµβάνει χωρητικότητα για 500.
