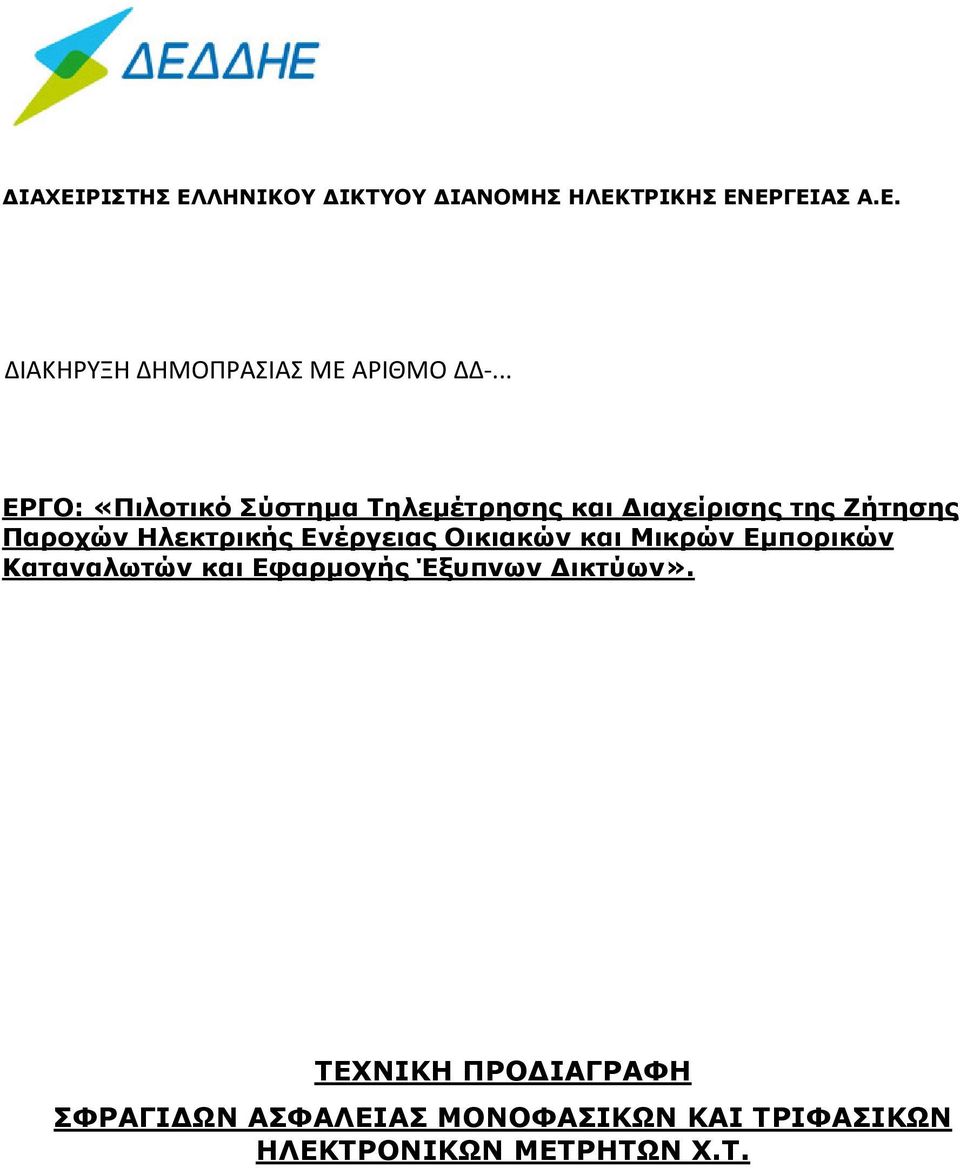

1 ΙΑΧΕΙΡΙΣΤΗΣ ΕΛΛΗΝΙΚΟΥ ΙΚΤΥΟΥ ΙΑΝΟΜΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Α.Ε. ΔΙΑΚΗΡΥΞΗ ΔΗΜΟΠΡΑΣΙΑΣ ΜΕ ΑΡΙΘΜΟ ΔΔ-... ΕΡΓΟ: «Πιλοτικό Σύστηµα Τηλεµέτρησης και ιαχείρισης της Ζήτησης Παροχών Ηλεκτρικής Ενέργειας Οικιακών και Μικρών Εµπορικών Καταναλωτών και Εφαρµογής Έξυπνων ικτύων». ΤΕΧΝΙΚΗ ΠΡΟ ΙΑΓΡΑΦΗ ΣΦΡΑΓΙ ΩΝ ΑΣΦΑΛΕΙΑΣ ΜΟΝΟΦΑΣΙΚΩΝ ΚΑΙ ΤΡΙΦΑΣΙΚΩΝ ΗΛΕΚΤΡΟΝΙΚΩΝ ΜΕΤΡΗΤΩΝ Χ.Τ.

Ενέργειας Οικιακών και Μικρών Εµπορικών Καταναλωτών και Εφαρµογής Έξυπνων ικτύων».

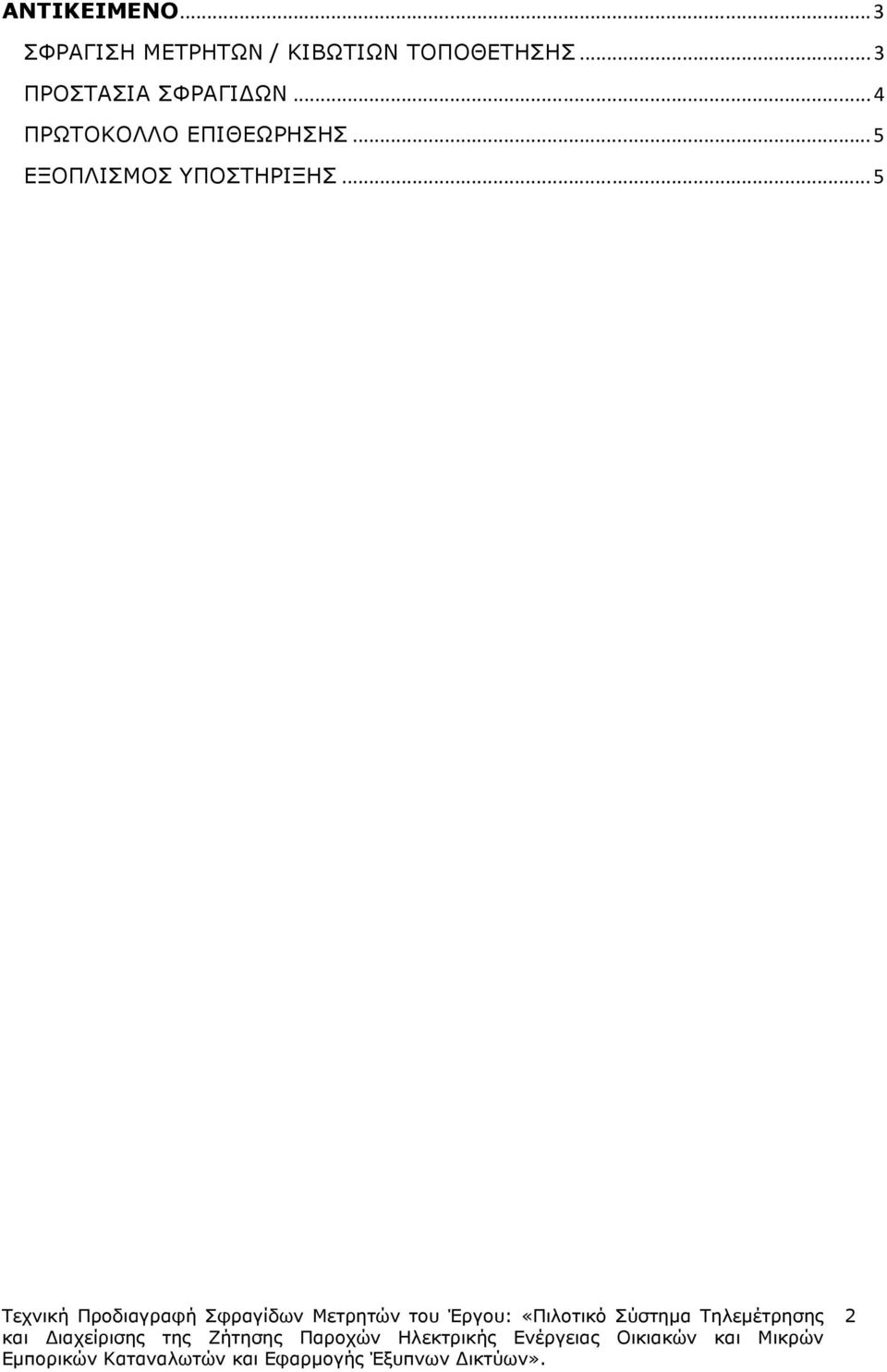

2 ΑΝΤΙΚΕΙΜΕΝΟ... 3 ΣΦΡΑΓΙΣΗ ΜΕΤΡΗΤΩΝ / ΚΙΒΩΤΙΩΝ ΤΟΠΟΘΕΤΗΣΗΣ... 3 ΠΡΟΣΤΑΣΙΑ ΣΦΡΑΓΙ ΩΝ... 4 ΠΡΩΤΟΚΟΛΛΟ ΕΠΙΘΕΩΡΗΣΗΣ... 5 ΕΞΟΠΛΙΣΜΟΣ ΥΠΟΣΤΗΡΙΞΗΣ

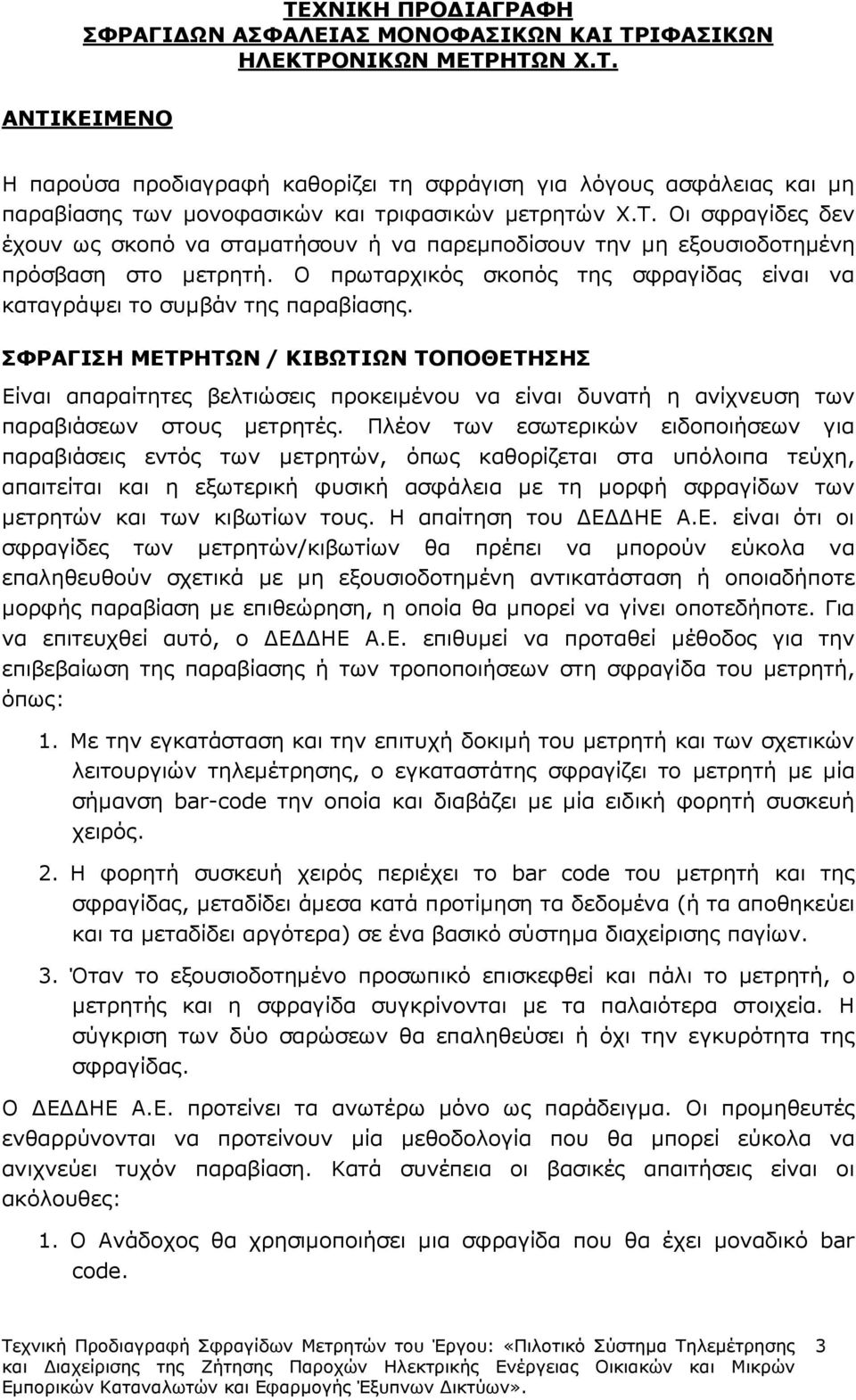

3 ΤΕΧΝΙΚΗ ΠΡΟ ΙΑΓΡΑΦΗ ΣΦΡΑΓΙ ΩΝ ΑΣΦΑΛΕΙΑΣ ΜΟΝΟΦΑΣΙΚΩΝ ΚΑΙ ΤΡΙΦΑΣΙΚΩΝ ΗΛΕΚΤΡΟΝΙΚΩΝ ΜΕΤΡΗΤΩΝ Χ.Τ. ΑΝΤΙΚΕΙΜΕΝΟ Η παρούσα προδιαγραφή καθορίζει τη σφράγιση για λόγους ασφάλειας και µη παραβίασης των µονοφασικών και τριφασικών µετρητών Χ.Τ. Οι σφραγίδες δεν έχουν ως σκοπό να σταµατήσουν ή να παρεµποδίσουν την µη εξουσιοδοτηµένη πρόσβαση στο µετρητή. Ο πρωταρχικός σκοπός της σφραγίδας είναι να καταγράψει το συµβάν της παραβίασης. ΣΦΡΑΓΙΣΗ ΜΕΤΡΗΤΩΝ / ΚΙΒΩΤΙΩΝ ΤΟΠΟΘΕΤΗΣΗΣ Είναι απαραίτητες βελτιώσεις προκειµένου να είναι δυνατή η ανίχνευση των παραβιάσεων στους µετρητές. Πλέον των εσωτερικών ειδοποιήσεων για παραβιάσεις εντός των µετρητών, όπως καθορίζεται στα υπόλοιπα τεύχη, απαιτείται και η εξωτερική φυσική ασφάλεια µε τη µορφή σφραγίδων των µετρητών και των κιβωτίων τους. Η απαίτηση του Ε ΗΕ Α.Ε. είναι ότι οι σφραγίδες των µετρητών/κιβωτίων θα πρέπει να µπορούν εύκολα να επαληθευθούν σχετικά µε µη εξουσιοδοτηµένη αντικατάσταση ή οποιαδήποτε µορφής παραβίαση µε επιθεώρηση, η οποία θα µπορεί να γίνει οποτεδήποτε. Για να επιτευχθεί αυτό, ο Ε ΗΕ Α.Ε. επιθυµεί να προταθεί µέθοδος για την επιβεβαίωση της παραβίασης ή των τροποποιήσεων στη σφραγίδα του µετρητή, όπως: 1. Με την εγκατάσταση και την επιτυχή δοκιµή του µετρητή και των σχετικών λειτουργιών τηλεµέτρησης, ο εγκαταστάτης σφραγίζει το µετρητή µε µία σήµανση bar-code την οποία και διαβάζει µε µία ειδική φορητή συσκευή χειρός. 2. Η φορητή συσκευή χειρός περιέχει το bar code του µετρητή και της σφραγίδας, µεταδίδει άµεσα κατά προτίµηση τα δεδοµένα (ή τα αποθηκεύει και τα µεταδίδει αργότερα) σε ένα βασικό σύστηµα διαχείρισης παγίων. 3. Όταν το εξουσιοδοτηµένο προσωπικό επισκεφθεί και πάλι το µετρητή, ο µετρητής και η σφραγίδα συγκρίνονται µε τα παλαιότερα στοιχεία. Η σύγκριση των δύο σαρώσεων θα επαληθεύσει ή όχι την εγκυρότητα της σφραγίδας. Ο Ε ΗΕ Α.Ε. προτείνει τα ανωτέρω µόνο ως παράδειγµα. Οι προµηθευτές ενθαρρύνονται να προτείνουν µία µεθοδολογία που θα µπορεί εύκολα να ανιχνεύει τυχόν παραβίαση. Κατά συνέπεια οι βασικές απαιτήσεις είναι οι ακόλουθες: 1. Ο Ανάδοχος θα χρησιµοποιήσει µια σφραγίδα που θα έχει µοναδικό bar code. 3

ΣΦΡΑΓΙΣΗ ΜΕΤΡΗΤΩΝ / ΚΙΒΩΤΙΩΝ ΤΟΠΟΘΕΤΗΣΗΣ Είναι απαραίτητες βελτιώσεις προκειµένου να είναι δυνατή η ανίχνευση των παραβιάσεων στους µετρητές.

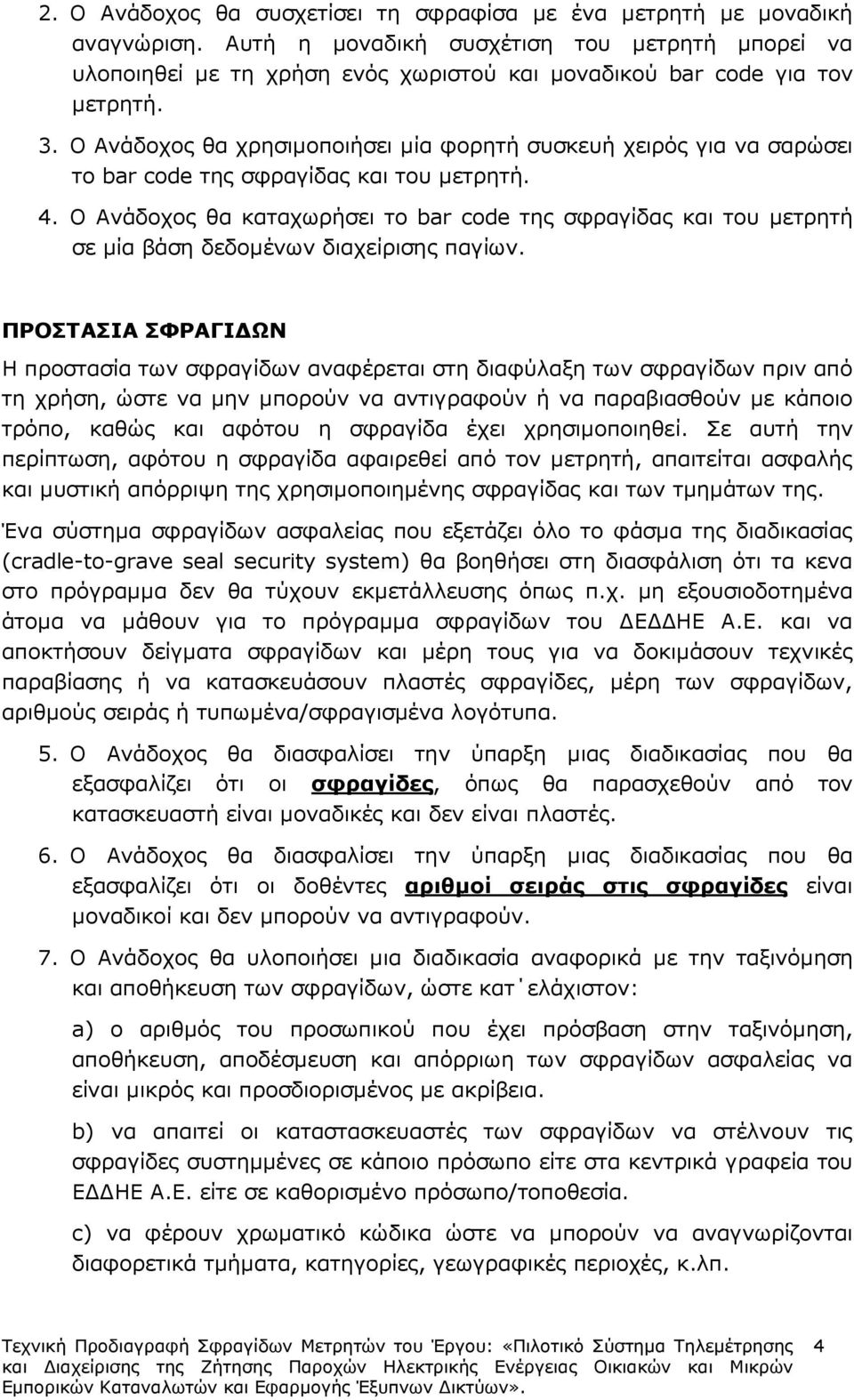

4 2. Ο Ανάδοχος θα συσχετίσει τη σφραφίσα µε ένα µετρητή µε µοναδική αναγνώριση. Αυτή η µοναδική συσχέτιση του µετρητή µπορεί να υλοποιηθεί µε τη χρήση ενός χωριστού και µοναδικού bar code για τον µετρητή. 3. Ο Ανάδοχος θα χρησιµοποιήσει µία φορητή συσκευή χειρός για να σαρώσει το bar code της σφραγίδας και του µετρητή. 4. Ο Ανάδοχος θα καταχωρήσει το bar code της σφραγίδας και του µετρητή σε µία βάση δεδοµένων διαχείρισης παγίων. ΠΡΟΣΤΑΣΙΑ ΣΦΡΑΓΙ ΩΝ Η προστασία των σφραγίδων αναφέρεται στη διαφύλαξη των σφραγίδων πριν από τη χρήση, ώστε να µην µπορούν να αντιγραφούν ή να παραβιασθούν µε κάποιο τρόπο, καθώς και αφότου η σφραγίδα έχει χρησιµοποιηθεί. Σε αυτή την περίπτωση, αφότου η σφραγίδα αφαιρεθεί από τον µετρητή, απαιτείται ασφαλής και µυστική απόρριψη της χρησιµοποιηµένης σφραγίδας και των τµηµάτων της. Ένα σύστηµα σφραγίδων ασφαλείας που εξετάζει όλο το φάσµα της διαδικασίας (cradle-to-grave seal security system) θα βοηθήσει στη διασφάλιση ότι τα κενα στο πρόγραµµα δεν θα τύχουν εκµετάλλευσης όπως π.χ. µη εξουσιοδοτηµένα άτοµα να µάθουν για το πρόγραµµα σφραγίδων του Ε ΗΕ Α.Ε. και να αποκτήσουν δείγµατα σφραγίδων και µέρη τους για να δοκιµάσουν τεχνικές παραβίασης ή να κατασκευάσουν πλαστές σφραγίδες, µέρη των σφραγίδων, αριθµούς σειράς ή τυπωµένα/σφραγισµένα λογότυπα. 5. Ο Ανάδοχος θα διασφαλίσει την ύπαρξη µιας διαδικασίας που θα εξασφαλίζει ότι οι σφραγίδες, όπως θα παρασχεθούν από τον κατασκευαστή είναι µοναδικές και δεν είναι πλαστές. 6. Ο Ανάδοχος θα διασφαλίσει την ύπαρξη µιας διαδικασίας που θα εξασφαλίζει ότι οι δοθέντες αριθµοί σειράς στις σφραγίδες είναι µοναδικοί και δεν µπορούν να αντιγραφούν. 7. Ο Ανάδοχος θα υλοποιήσει µια διαδικασία αναφορικά µε την ταξινόµηση και αποθήκευση των σφραγίδων, ώστε κατ ελάχιστον: a) ο αριθµός του προσωπικού που έχει πρόσβαση στην ταξινόµηση, αποθήκευση, αποδέσµευση και απόρριωη των σφραγίδων ασφαλείας να είναι µικρός και προσδιορισµένος µε ακρίβεια. b) να απαιτεί οι καταστασκευαστές των σφραγίδων να στέλνουν τις σφραγίδες συστηµµένες σε κάποιο πρόσωπο είτε στα κεντρικά γραφεία του Ε ΗΕ Α.Ε. είτε σε καθορισµένο πρόσωπο/τοποθεσία. c) να φέρουν χρωµατικό κώδικα ώστε να µπορούν να αναγνωρίζονται διαφορετικά τµήµατα, κατηγορίες, γεωγραφικές περιοχές, κ.λπ. 4

Ο Ανάδοχος θα χρησιµοποιήσει µία φορητή συσκευή χειρός για να σαρώσει το bar code της σφραγίδας και του µετρητή. 4.

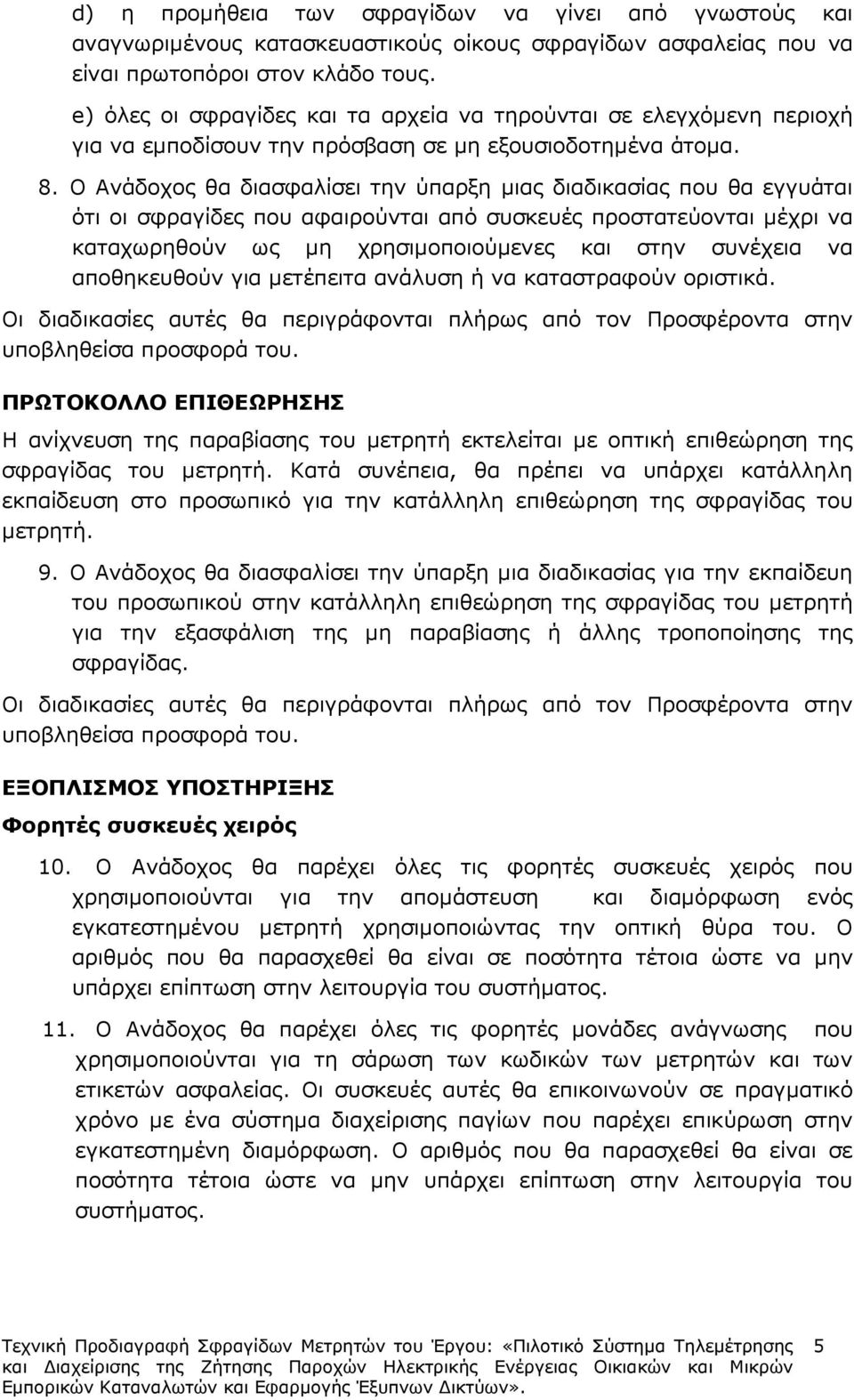

5 d) η προµήθεια των σφραγίδων να γίνει από γνωστούς και αναγνωριµένους κατασκευαστικούς οίκους σφραγίδων ασφαλείας που να είναι πρωτοπόροι στον κλάδο τους. e) όλες οι σφραγίδες και τα αρχεία να τηρούνται σε ελεγχόµενη περιοχή για να εµποδίσουν την πρόσβαση σε µη εξουσιοδοτηµένα άτοµα. 8. Ο Ανάδοχος θα διασφαλίσει την ύπαρξη µιας διαδικασίας που θα εγγυάται ότι οι σφραγίδες που αφαιρούνται από συσκευές προστατεύονται µέχρι να καταχωρηθούν ως µη χρησιµοποιούµενες και στην συνέχεια να αποθηκευθούν για µετέπειτα ανάλυση ή να καταστραφούν οριστικά. Οι διαδικασίες αυτές θα περιγράφονται πλήρως από τον Προσφέροντα στην υποβληθείσα προσφορά του. ΠΡΩΤΟΚΟΛΛΟ ΕΠΙΘΕΩΡΗΣΗΣ Η ανίχνευση της παραβίασης του µετρητή εκτελείται µε οπτική επιθεώρηση της σφραγίδας του µετρητή. Κατά συνέπεια, θα πρέπει να υπάρχει κατάλληλη εκπαίδευση στο προσωπικό για την κατάλληλη επιθεώρηση της σφραγίδας του µετρητή. 9. Ο Ανάδοχος θα διασφαλίσει την ύπαρξη µια διαδικασίας για την εκπαίδευη του προσωπικού στην κατάλληλη επιθεώρηση της σφραγίδας του µετρητή για την εξασφάλιση της µη παραβίασης ή άλλης τροποποίησης της σφραγίδας. Οι διαδικασίες αυτές θα περιγράφονται πλήρως από τον Προσφέροντα στην υποβληθείσα προσφορά του. ΕΞΟΠΛΙΣΜΟΣ ΥΠΟΣΤΗΡΙΞΗΣ Φορητές συσκευές χειρός 10. Ο Ανάδοχος θα παρέχει όλες τις φορητές συσκευές χειρός που χρησιµοποιούνται για την αποµάστευση και διαµόρφωση ενός εγκατεστηµένου µετρητή χρησιµοποιώντας την οπτική θύρα του. Ο αριθµός που θα παρασχεθεί θα είναι σε ποσότητα τέτοια ώστε να µην υπάρχει επίπτωση στην λειτουργία του συστήµατος. 11. Ο Ανάδοχος θα παρέχει όλες τις φορητές µονάδες ανάγνωσης που χρησιµοποιούνται για τη σάρωση των κωδικών των µετρητών και των ετικετών ασφαλείας. Οι συσκευές αυτές θα επικοινωνούν σε πραγµατικό χρόνο µε ένα σύστηµα διαχείρισης παγίων που παρέχει επικύρωση στην εγκατεστηµένη διαµόρφωση. Ο αριθµός που θα παρασχεθεί θα είναι σε ποσότητα τέτοια ώστε να µην υπάρχει επίπτωση στην λειτουργία του συστήµατος. 5

Ο Ανάδοχος θα διασφαλίσει την ύπαρξη µιας διαδικασίας που θα εγγυάται ότι οι σφραγίδες που αφαιρούνται από συσκευές προστατεύονται µέχρι να καταχωρηθούν ως µη χρησιµοποιούµενες και στην συνέχεια να
