Η Τεχνολογία των Αιολικών Πάρκων Προοπτικές Ανάπτυξης Αιολικών Σταθμών Ηλεκτροπαραγωγής στην Ελλάδα

Transcript

1 Η Τεχνολογία των Αιολικών Πάρκων Προοπτικές Ανάπτυξης Αιολικών Σταθμών Ηλεκτροπαραγωγής στην Ελλάδα Κονταξάκης Κώστας Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 1

2 Διαδικασία υλοποίησης μιας επένδυσης για παραγωγή ηλεκτρικής ενέργειας από Αιολικό Πάρκο Αιολικό Δυναμικό Χωροθέτηση Αιολικού Πάρκου Τεχνολογία Αιολικών Πάρκων Εκτίμηση περιβαλλοντικών επιπτώσεων Τεχνοοικονομική Μελέτη Αδειοδότηση Αιολικών Πάρκων Προοπτικές Ανάπτυξης Αιολικών Πάρκων στην Ελλάδα Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 2

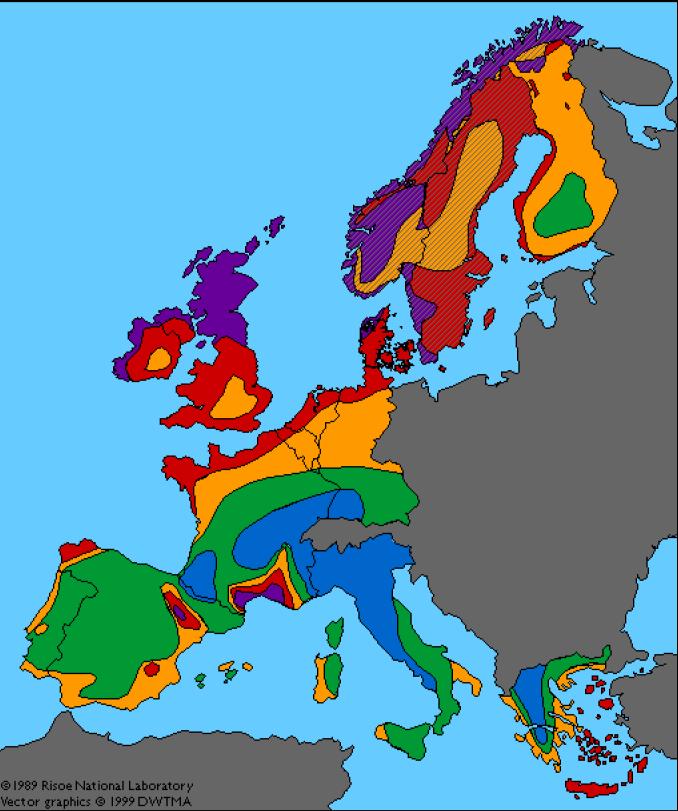

3 Εκτίμηση Αιολικού Δυναμικού και χωροθέτηση Α/Γ Απαραίτητα Δεδομένα Ανεμολογικά Δεδομένα Ψηφιακό Μοντέλο εδάφους Χαρακτηριστικά Εδάφους Εκτίμηση Αιολικού Δυναμικού Κατανομή Μέσης Ετήσιας Ταχύτητας Ανέμου στην Ευρύτερη Περιοχή Επιλογή Τοποθεσίας με βάση και Τεχνοοικονομικά Κριτήρια (Υπάρχουσα Οδοποιία, Απόσταση από το Ηλ. Δίκτυο, κτλ) Εκτίμηση Αιολικού Δυναμικού Κατανομή Μέσης Ετήσιας Ταχύτητας Ανέμου στην Περιοχή Ενδιαφέροντος (Μεγαλύτερη Ανάλυση) Χωροθέτηση Α/Γ Μέση Ετήσια Ταχύτητα Επικρατούσες Διευθύνσεις Ανέμου Μέση Ετήσια παραγωγή Ενέργειας Απώλειες λόγω Σκίασης Υπολογισμός Χαρακτηριστικών Ανέμου στις θέσεις των Α/Γ Ένταση Τύρβης Κλίση Κατανομής Ταχύτητας Ανέμου καθ ύψος (Shear) ΟΧΙ Αποδεκτά ΝΑΙ Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 3

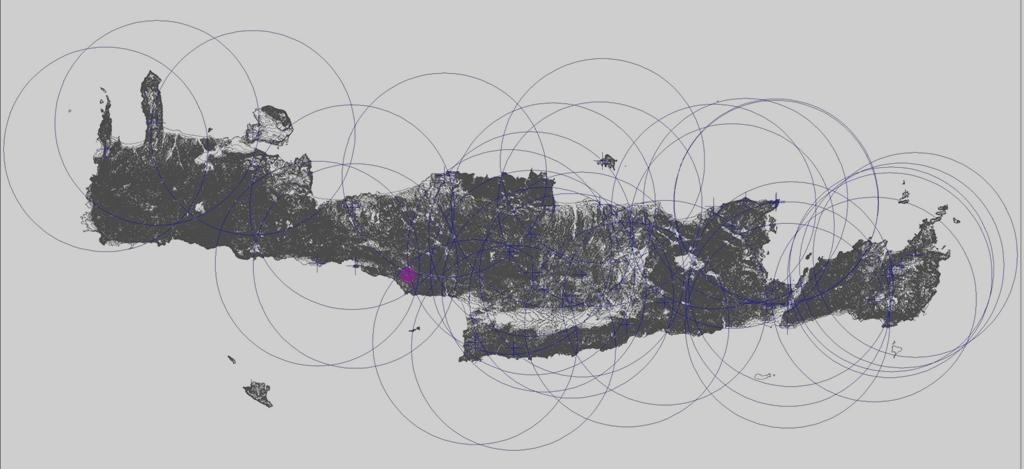

4 Μετρήσεις τουλάχιστον ενός Έτους Ανεμολογικά Δεδομένα Στην καλύτερη περίπτωση μετρήσεις εντός της περιοχής ενδιαφέροντος Στην αντίθετη περίπτωση συνδυασμός περισσότερων ανεμογράφων κοντά σε απόσταση που επιτρέπει αξιόπιστους υπολογισμούς από το λογισμικό Αξιοπιστία μετρήσεων (Εμπόδια κοντά στον ανεμογράφο κτλ) στην περιοχή και Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 4

5 Ψηφιακό Μοντέλο Εδάφους Πυκνότητα ισοϋψών καμπυλών μεγαλύτερη των 20 μέτρων Όσο το δυνατόν μεγαλύτερη λεπτομέρεια στην απόδοση του πραγματικού εδάφους Χαρακτηριστικά Εδάφους-Τραχύτητα Σημαντική επιρροή στα χαρακτηριστικά του ανέμου (Ένταση Τύρβης) Εκτίμηση από κατά τόπους επισκέψεις ή φωτογραφίες Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 5

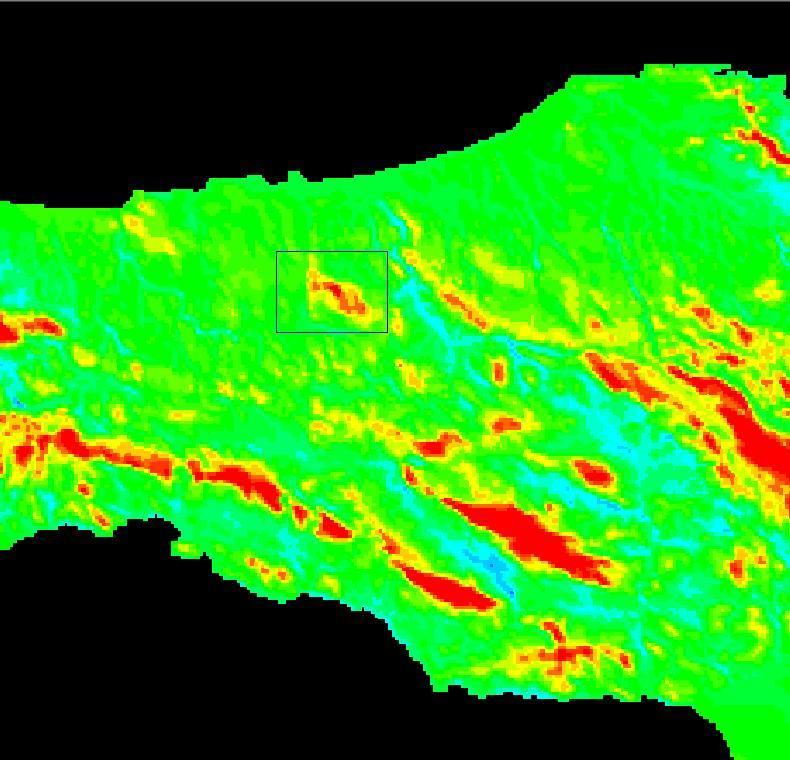

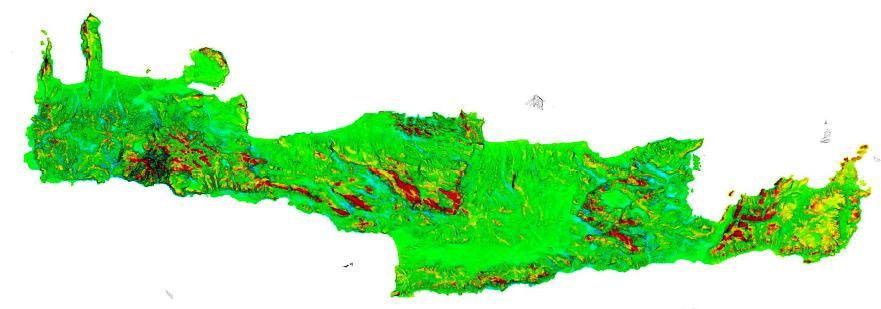

6 Υπολογισμός Αιολικού Δυναμικού Εκτίμηση στη ευρύτερη περιοχή με κάνναβο μικρή λεπτομέρειας Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 6

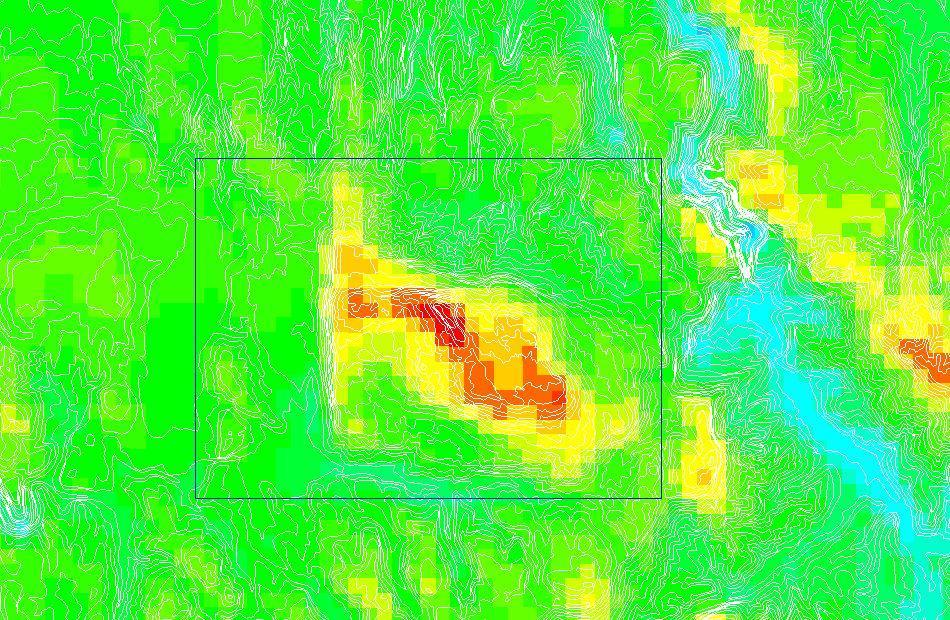

7 Υπολογισμός Αιολικού Δυναμικού Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 7

8 Υπολογισμός Αιολικού Δυναμικού Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 8

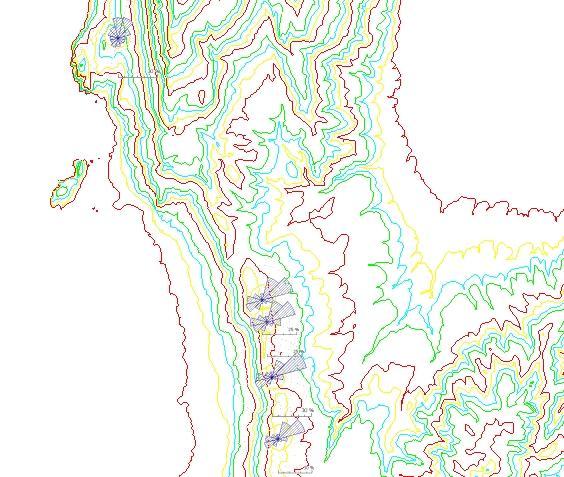

9 Κυριότερα Κριτήρια Ελάχιστη απόσταση μεταξύ τους ίση με τρεις διαμέτρους πτερωτής για την αποφυγή υπερβολικών απωλειών σκίασης Διεύθυνση Ανέμου Ανάγλυφο-Διαθέσιμη γη Μέγιστη Μέση Ετήσια Ταχύτητα Ανέμου Χαρακτηριστικά Ανέμου Η Τεχνολογία των Αιολικών Πάρκων Χωροθέτηση Ανεμογεννητριών Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 9

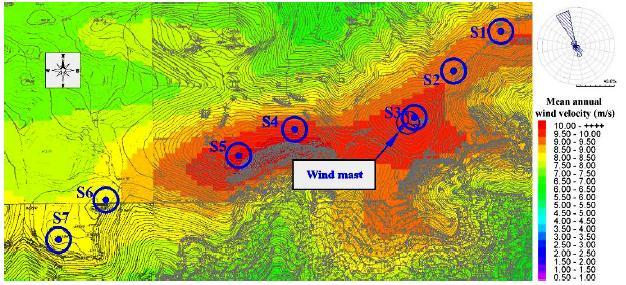

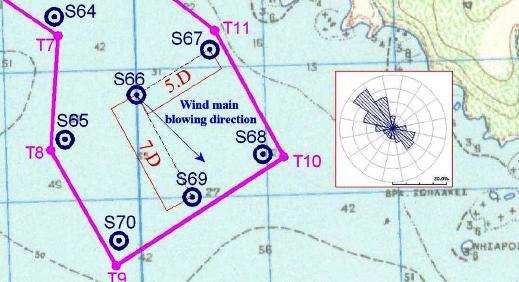

10 Χωροθέτηση Ανεμογεννητριών Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 10

13 Ύψος σε μέτρα α.σ.ε. Δημιουργία κοπωτικών φορτίων με αποτέλεσμα την μείωση της διάρκειας ζωής Επίδραση στην ποιότητα ισχύος Λειτουργικά προβλήματα στα Αιολικά Πάρκα Άμεση εξάρτηση από την τραχύτητα του εδάφους και την ταχύτητα του ανέμου Η Τεχνολογία των Αιολικών Πάρκων Χαρακτηριστικά Ανέμου Τύρβη Κατανομή της τύρβης σε ομογενές πεδίο ,1 0,2 0,3 Τύρβη 0,1 0,08 0,06 0,04 0,02 0, Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 13

14 Υψος από την επιφάνεια του εδάφους Η Τεχνολογία των Αιολικών Πάρκων Χαρακτηριστικά Ανέμου Shear Η κλίση της κατανομής καθ ύψος επηρεάζει την κόπωση των πτερυγίων αλλά και την συμπεριφορά τους σε σχέση με τον πυλώνα. Η κλίση της κατανομής καθ ύψος πρέπει να μελετηθεί ανά διεύθυνση για την εξάλειψη της πιθανότητας ανάπτυξης μεγίστων διάτμησης και κρούσης των πτερυγίων με τον πυλώνα. Πνοή με θετική κλίση (διάτμηση) είναι επιθυμητή και συμβατή με τις απαιτήσεις των κατασκευαστών ,3-0,2-0,1 Θέση: H3 0 Διάτμηση (shear) 1/sec 0,1 0, Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 14

15 Επιλογή ανεμογεννητριών Το μέγεθος των ανεμογεννητριών επιλέγεται από κλίμακα τύπων Α/Γ με ευρεία εφαρμογή και με πλήρη πιστοποιητικά. Πρέπει να σημειωθεί ότι ένας από τους παράγοντες που πρέπει να ληφθεί σοβαρά υπόψιν στην επιλογή αυτή είναι και η δυνατότητα εξεύρεσης κατάλληλου γερανού στην Ελλάδα. Ο αριθμός των ανεμογεννητριών, επιλέγεται με βάση τη διαθέσιμη έκταση του οικοπέδου και τον Αιολικό χάρτη της περιοχής έτσι, ώστε να επιτευχθεί ο μέγιστος συντελεστής απασχόλησης (capacity factor). Η ικανότητα του δικτύου της ΔΕΗ (γραμμή μεταφοράς) και το όλο ηλεκτρολογικό μέρος του Αιολικού αυτού σταθμού είναι παράμετροι για το σχεδιασμό του αιολικού πάρκου Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 15

16 Υπολογισμοί βασικών τμημάτων συστήματος Υπολογισμοί πτερυγίων Υπολογισμοί Πυλώνα Υπολογισμοί Θεμελίου Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 16

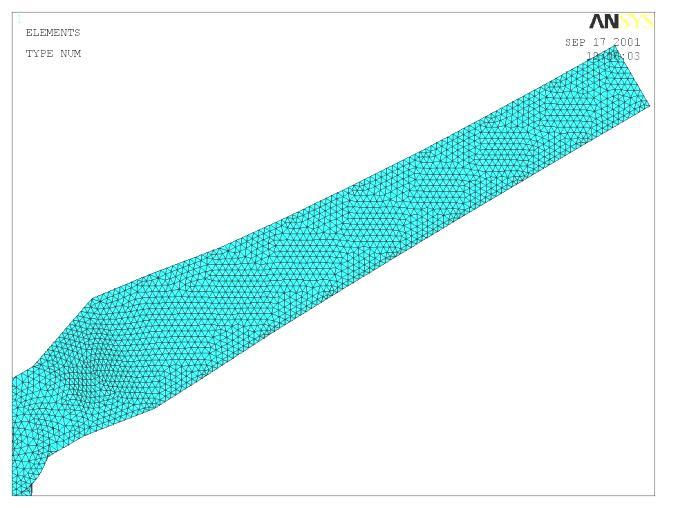

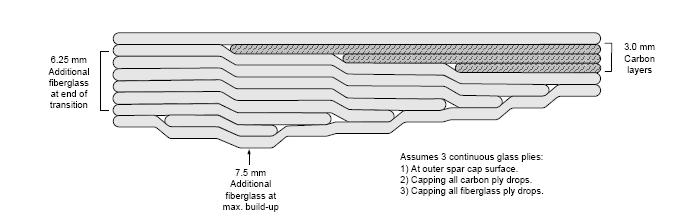

17 Διακριτοποίση πτερύγωσης Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 17

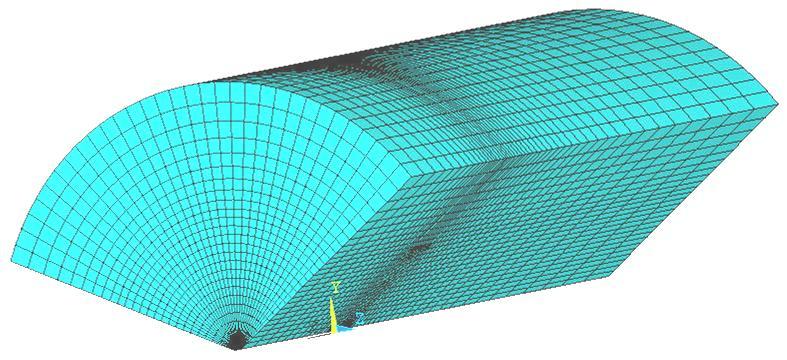

18 Υπολοσμοί πτερύγωσης με πεπερασμένα στοιχεία Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 18

19 Μέγιστες ελαστικές παραμορφώσεις πτερυγίου Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 19

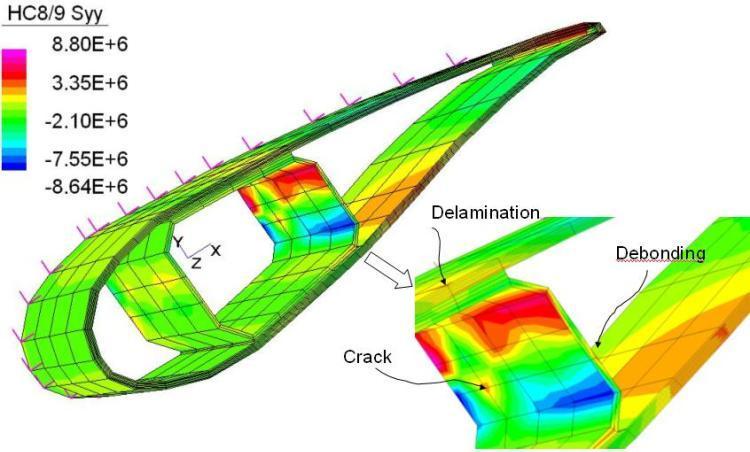

20 Μέγιστες τάσεις στην πτερύγωση για τον χειρότερο συνδυασμό φορτίσεων Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 20

21 Έλεγχος αντοχής υπό συνθήκες κανονικής λειτουργίας Έλεγχος αντοχής σε κόπωση Έλεγχος ευστάθειας Ιδιομορφική ανάλυση Δυναμική ανάλυση με εισαγωγή φάσματος φορτίων (load spectra) Υπολογισμοί πυλώνα Φορτία Υπολογισμού: Βάρος Αεροδυναμικό διατμητικό φορτίο Ροπή λόγω αεροδυναμικού διατμητικού φορτίου Ροπή λόγω περιστροφής ρότορα Ροπή λόγω εκκεντρότητας Κ.Β. Νασέλας Ροπή στρέψης λόγω περιστροφής Νασέλας Σεισμικό φορτίο Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 21

22 Συνδυασμοί φορτίσεων Συνδυασμός κανονικής λειτουργίας με σεισμό (Ίδιον βάρος-φορτία κανονικής λειτουργίας-εκκεντρότητα-σεισμός) Συνδυασμός λειτουργίας υπό ακραίες συνθήκες (Ίδιον βάρος-καταιγίδα 10 -βλάβες-βραχυκύκλωμα) Συνδυασμός επιβίωσης (ριπαίος άνεμος) (Ίδιον βάρος-ριπή ανέμου 5 sec, gust) Συνδυασμός κόπωσης (Ίδιον βάρος-φορτία κόπωσης) Για κάθε συνδυασμό φόρτισης τα φορτία υπολογισμού προσαυξάνονται σύμφωνα με τους ισχύοντες κανονισμούς Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 22

23 Αποτελέσματα ανάλυσης πυλώνα Τάσεις κατά Von Misses στον πυλώνα στο δυσμενέστερο συνδυασμό φόρτισης. 1 MN Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 23

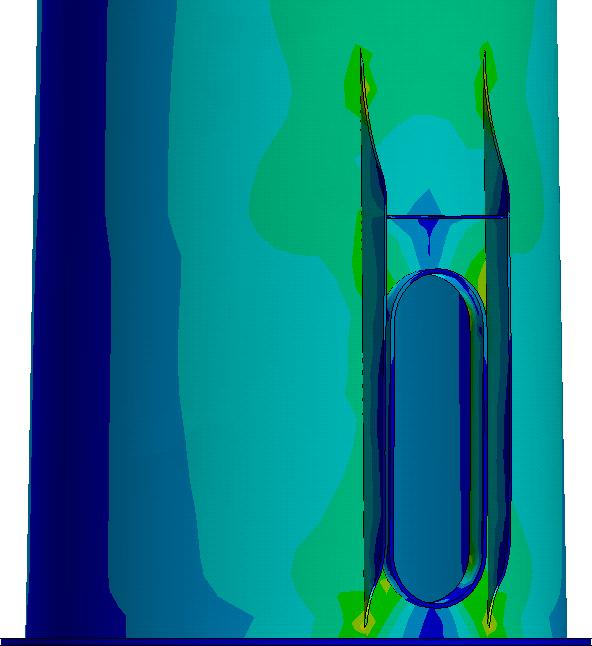

24 1 Η Τεχνολογία των Αιολικών Πάρκων Ανθρωποθυρίδα πυλώνα MX ANSYS 5.7 APR :14:37 NODAL SOLUT STEP=1 SUB =1 TIME=1 SEQV (A PowerGraphi EFACET=1 AVRES=Mat DMX = SMN =94578 SMX =.351E E+.780E+.117E+.156E+.195E+.234E+.273E+.312E+.351E Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 24

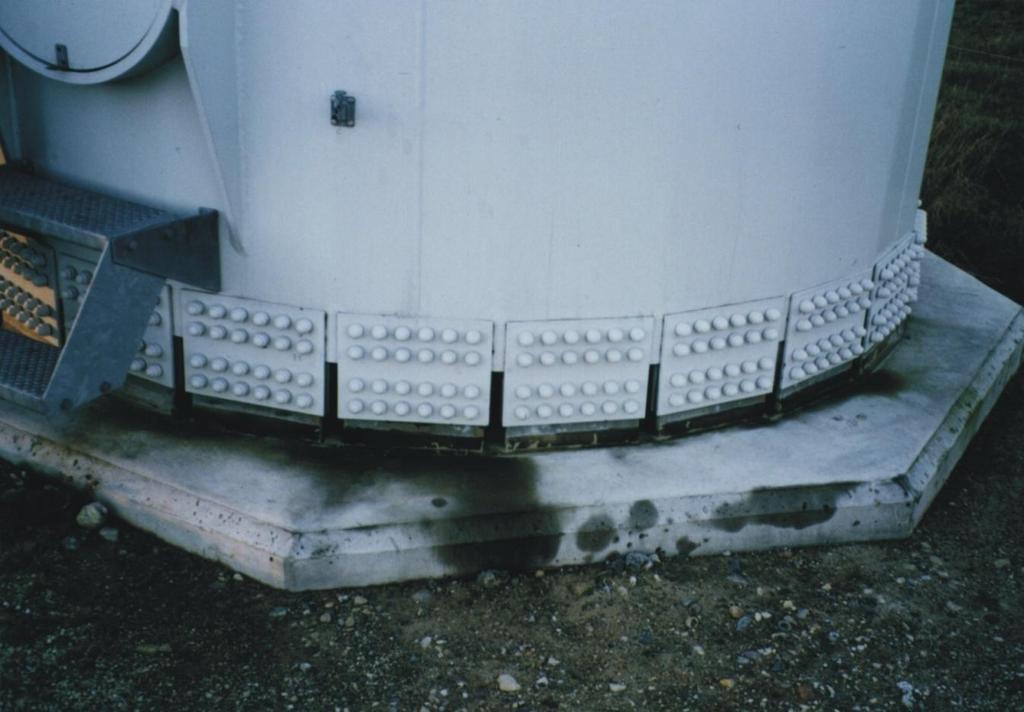

25 Τρόποι σύνδεσης θεμελίου-πυλώνα Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 25

26 71500 Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 26 Θεμελιώσεις Τύποι θεμελιώσεων: Κυκλική Τετραγωνική Οκταγωνική Υπολογισμός θεμελίου: Διάγραμμα ροπών Mr ), ( ), ( 1 1 ) ( ) ( ] [ 1 1 w r r w r K M r w w r r w r K M w r r w r r w K M Q M M r M r M Q M r r M M r P q Q r r Q Q r r r r r r r r r r r r r 0 0 2, , r r r r r r Q V Q Q M M M dr dw dr dw W W

27 0,65 1,30 2,3 0,8 1 Η Τεχνολογία των Αιολικών Πάρκων Σχεδιασμός θεμελίου O4.26 O3.10 O2.8 O2.6 O3.6 O6 O11.2 0, Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 27

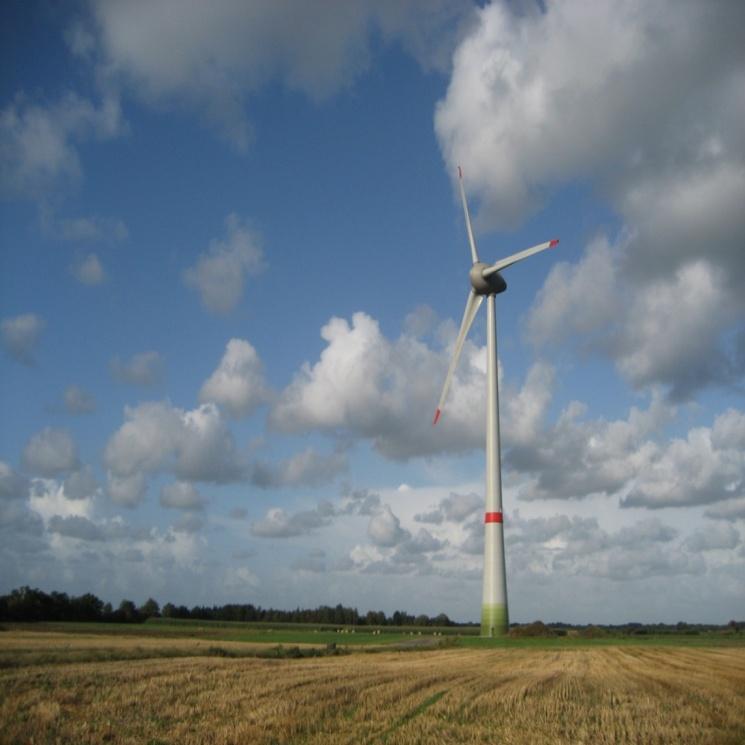

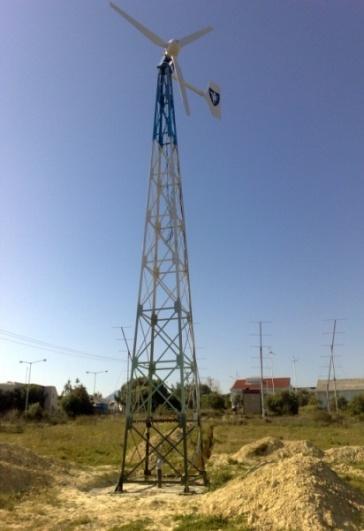

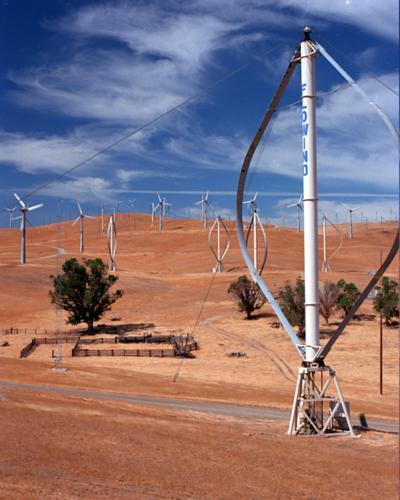

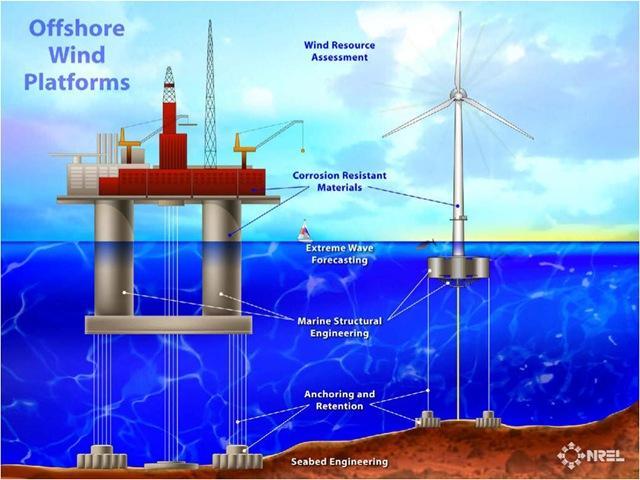

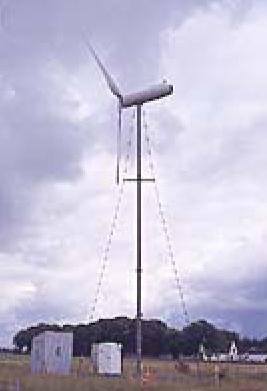

28 Τύποι ανεμογεννητριών Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 28

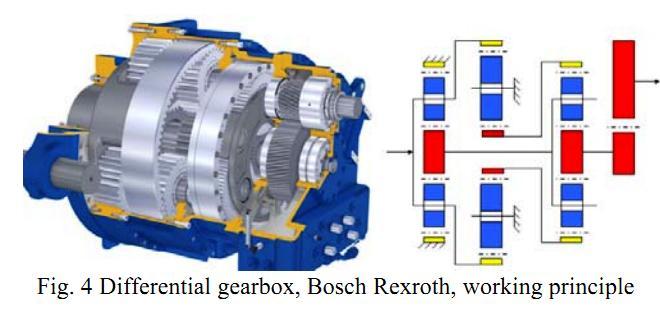

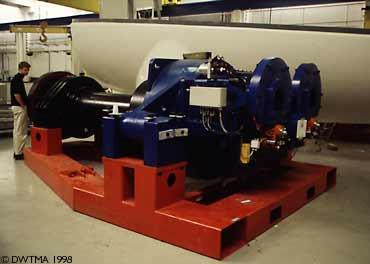

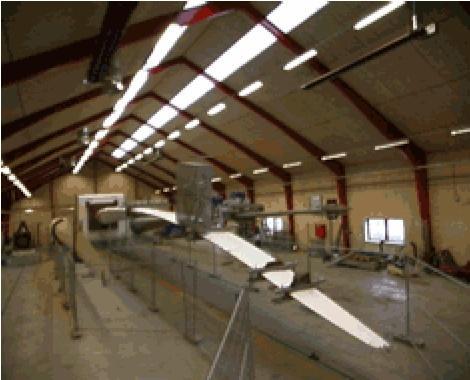

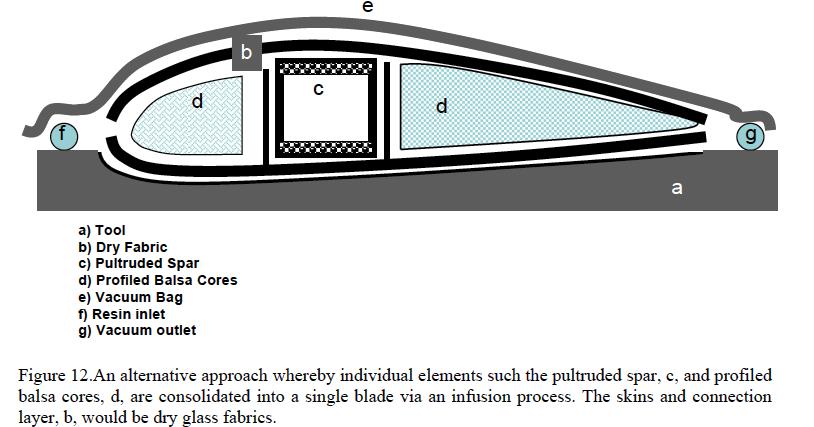

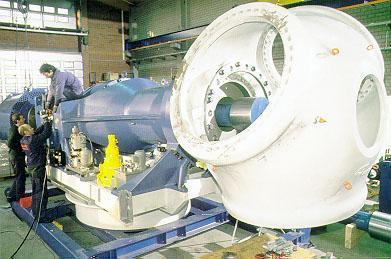

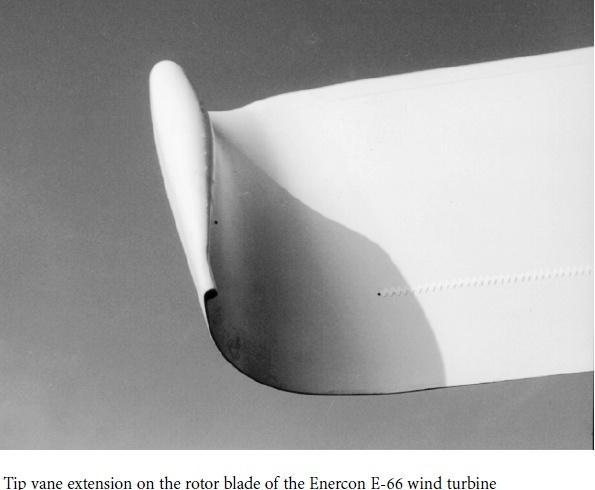

29 Μέρη ανεμογεννήτριας Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 29

37 Έργα Υποδομής Έργα Πολιτικού Μηχανικού (έργα υποδομής) Δρόμοι προσπέλασης και εσωτερικής οδοποιίας Κανάλια καλωδίων και φρεάτια επίσκεψης καναλιών Διαμόρφωση Πλατειών Βάσεις θεμελίωσης Οικίσκος ελέγχου Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 37

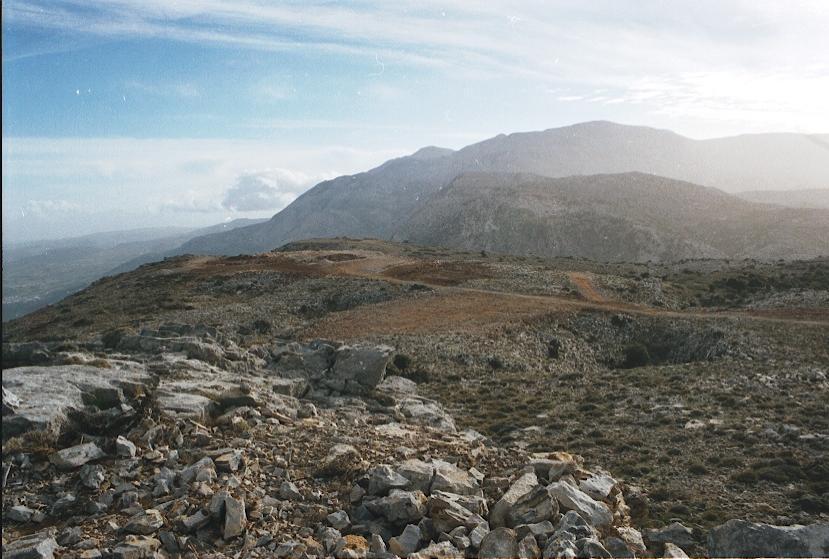

38 Δρόμος πρόσβασης Έργα υποδομής Διαμόρφωση Πλατείας Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 38

39 Σχεδιασμός έργων υποδομής Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 39

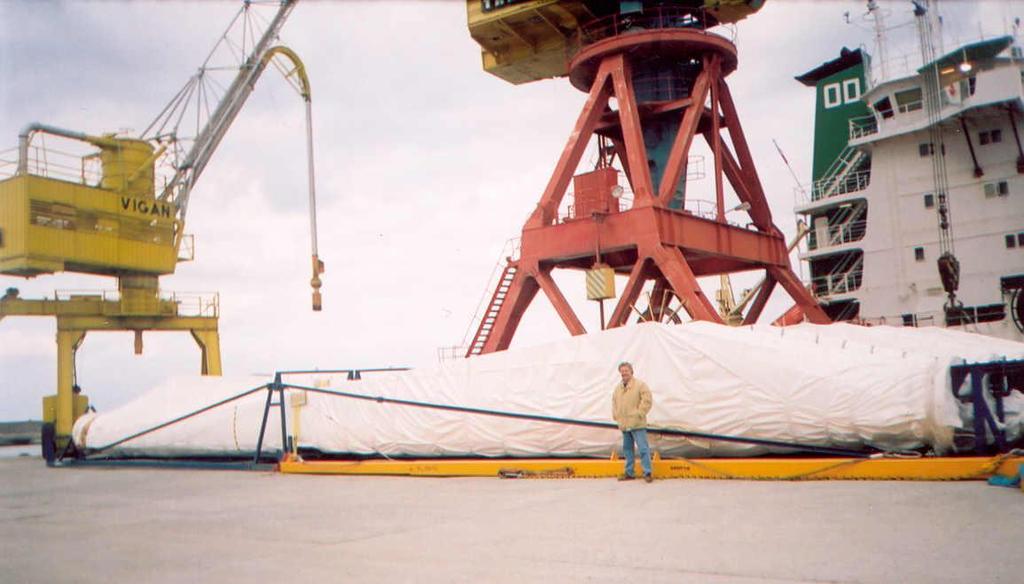

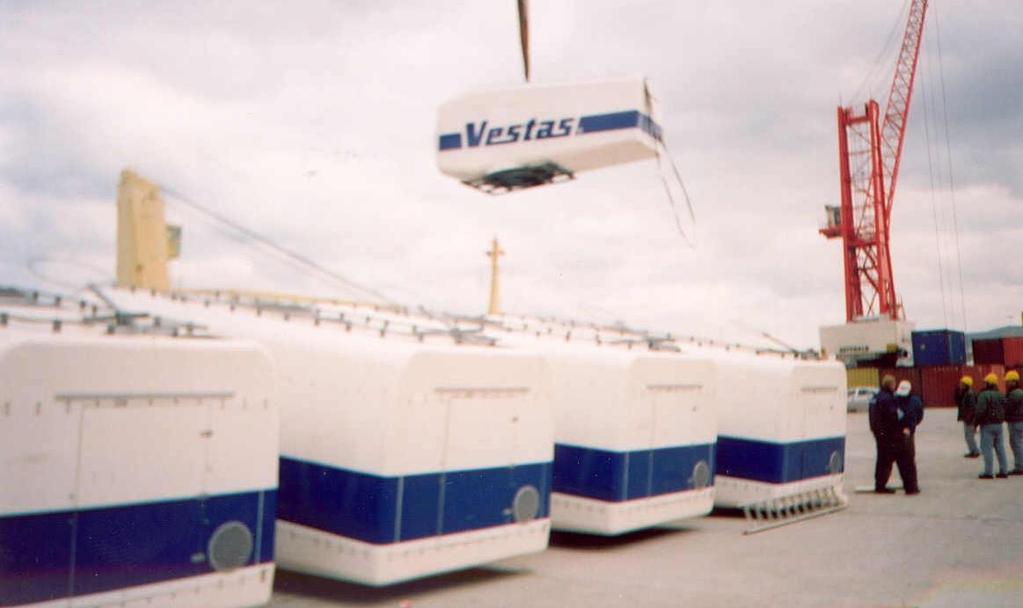

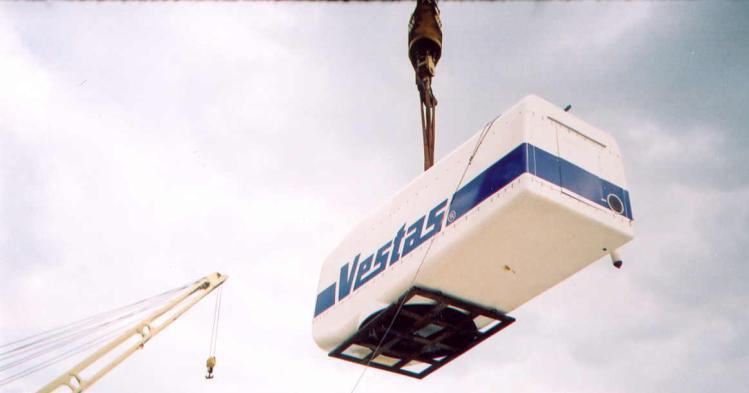

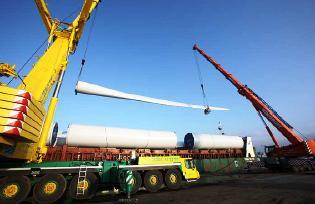

40 Μεταφορά εξοπλισμού Νασέλλες και πτερυγώσεις στο λιμάνι του Ηρακλείου Κρήτης Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 40

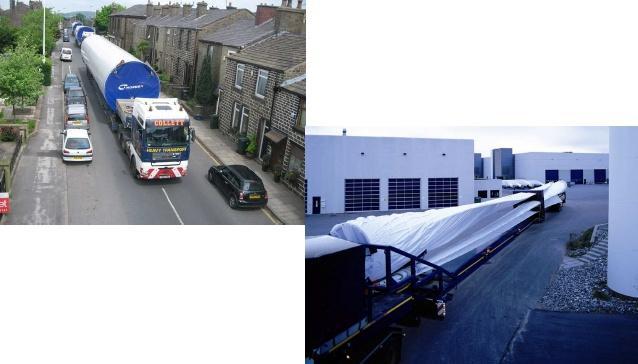

41 Μεταφορά εξοπλισμού Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 41

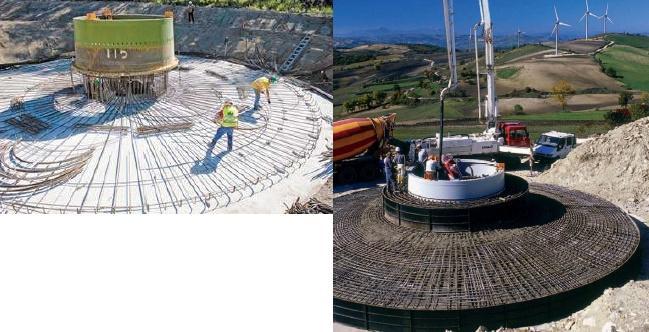

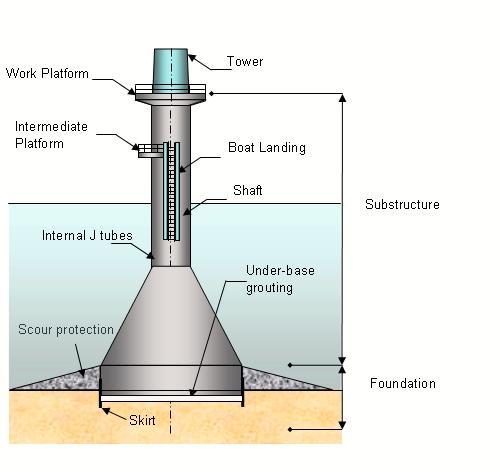

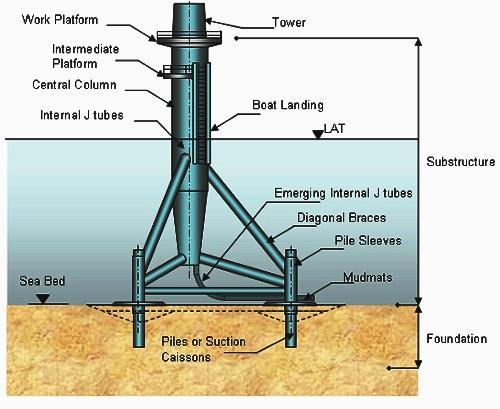

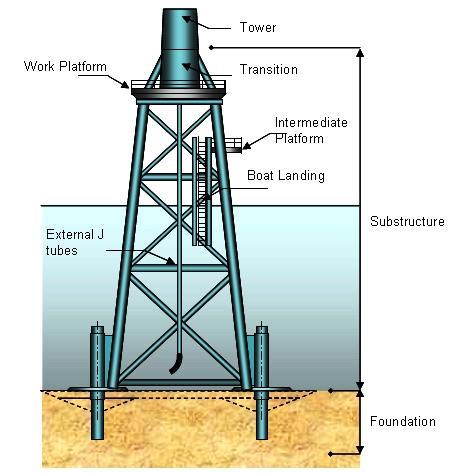

42 Θεμελίωση Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 42

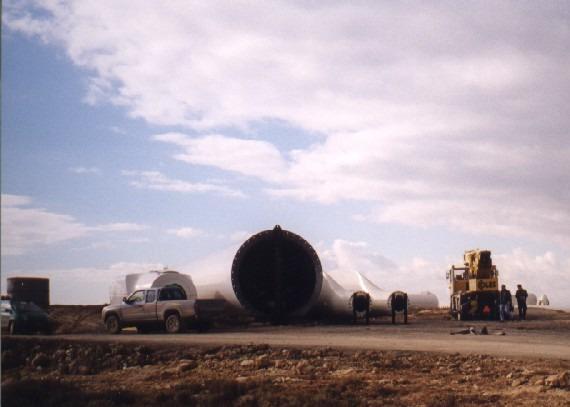

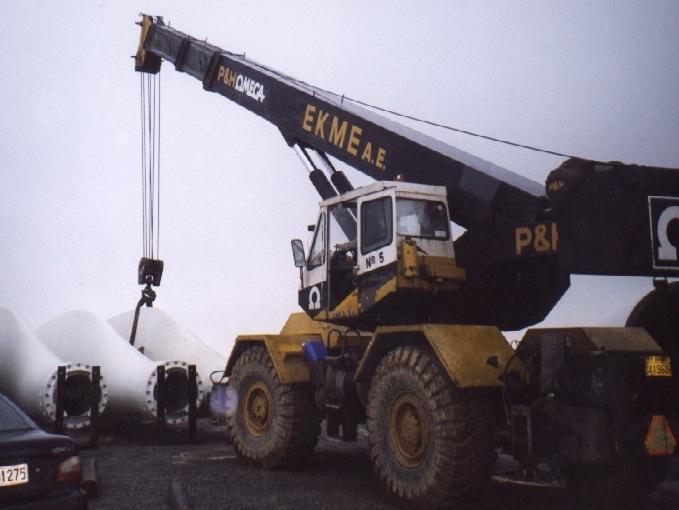

45 Μεταφορά εξοπλισμού στον χώρο εγκατάστασης Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 45

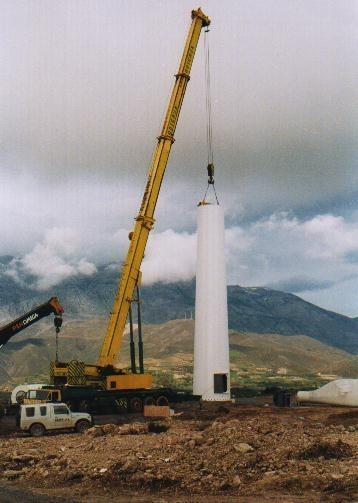

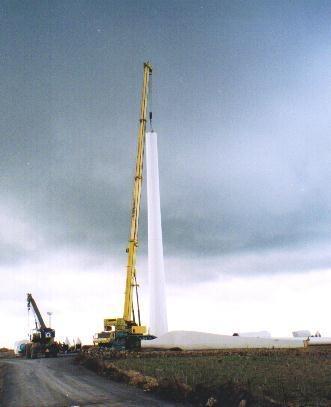

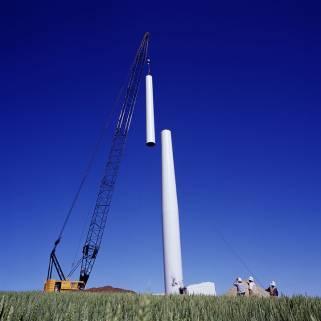

46 Εγκατάσταση Αιολικού Πάρκου Ανέργεση πυλώνων Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 46

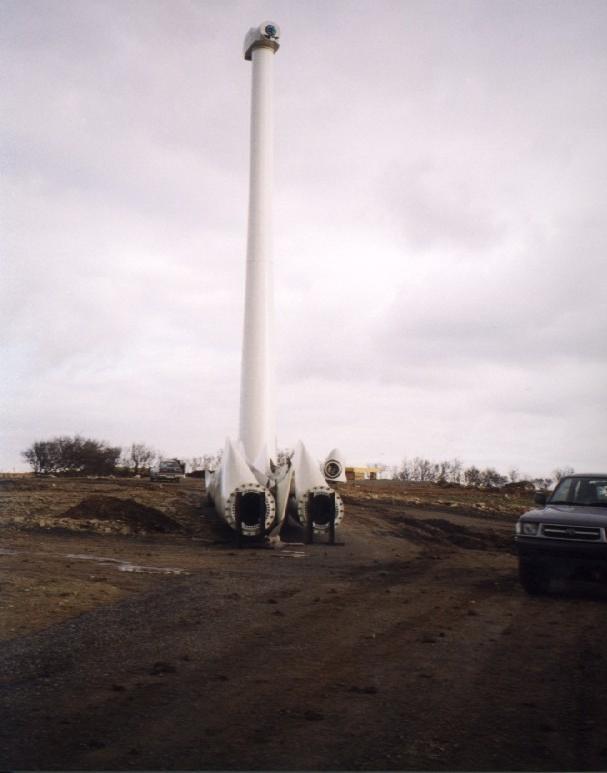

47 Εγκατάσταση Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 47

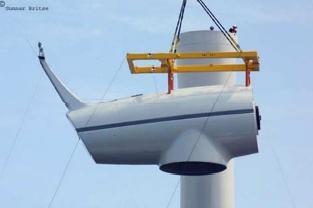

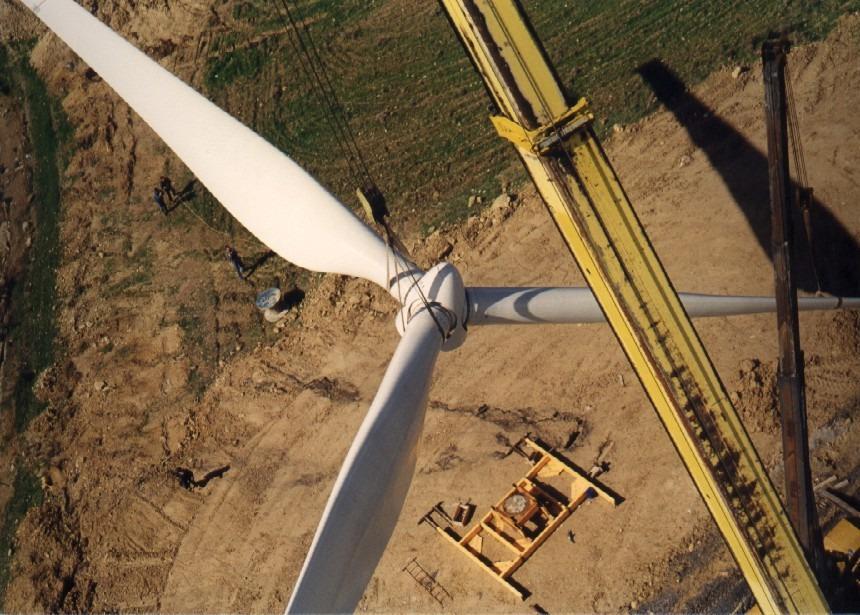

48 Εγκατάσταση νασέλας και πτερύγωσης Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 48

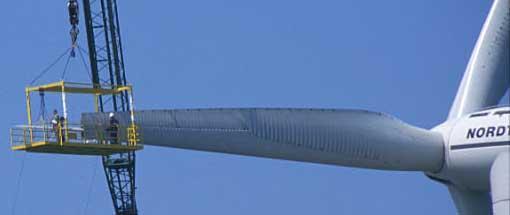

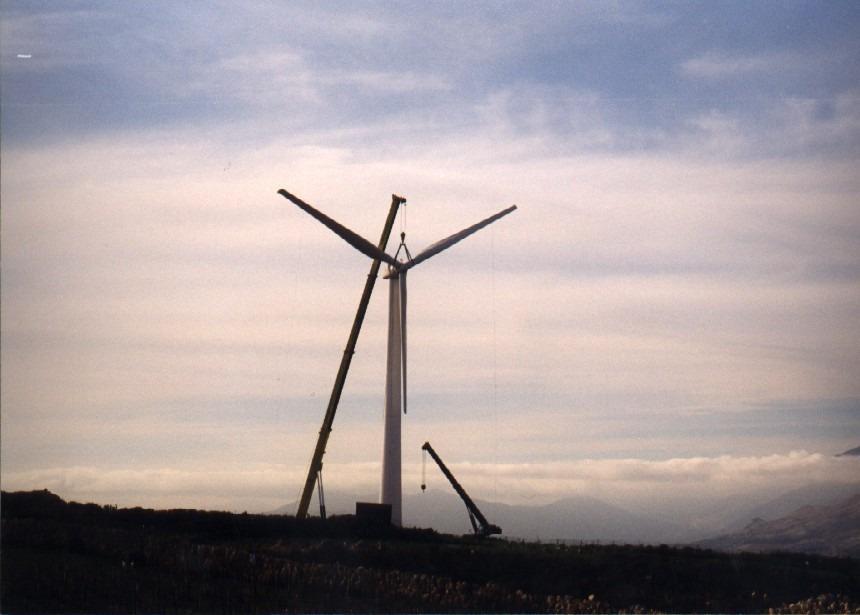

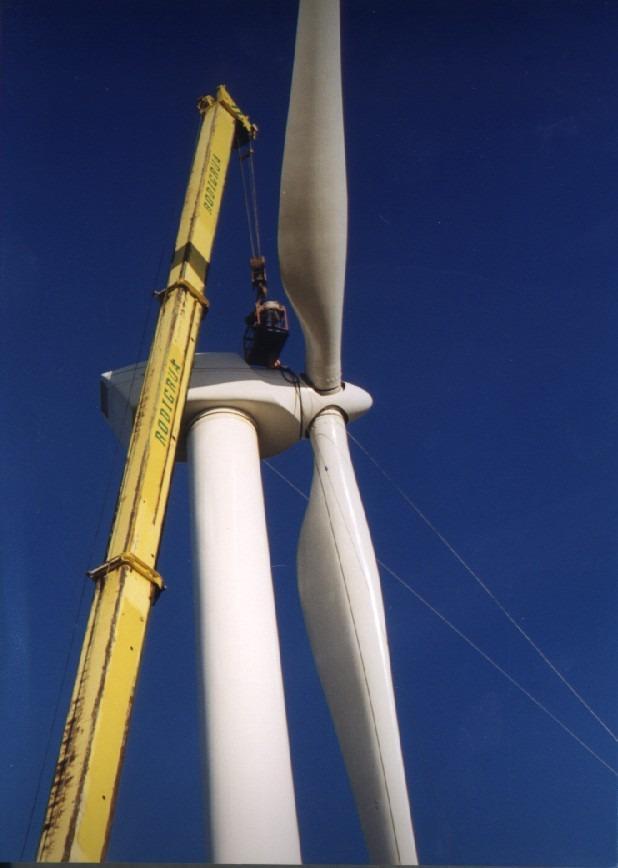

49 Εγκατάσταση πτερύγωσης Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 49

50 Διασύνδεση με Ηλεκτρικό Δίκτυο Σύμφωνα με την Οδηγία Διανομής Νο 129 υπάρχουν 2 βασικοί τρόποι για διασύνδεση αιολικών πάρκων με ηλεκτρικό δίκτυο: Σύνδεση στο δίκτυο διανομής Μ.Τ. (:θα πρέπει να εξεταστούν οι δυνατότητες του υπάρχοντος δικτύου διανομής ΜΤ για να διαπιστωθεί η επάρκεια για απορρόφηση του επιπλέον φορτίου που θα προέρχεται από την εγκατάσταση του Αιολικού Πάρκου. Ο τρόπος αυτός αυτός αφορά μόνο μικρά αιολικά πάρκα ισχύος μικρότερης των 3,5 ΜW.) Σύνδεση σε υποσταθμό Μ.Τ. - Υ.Τ Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 50

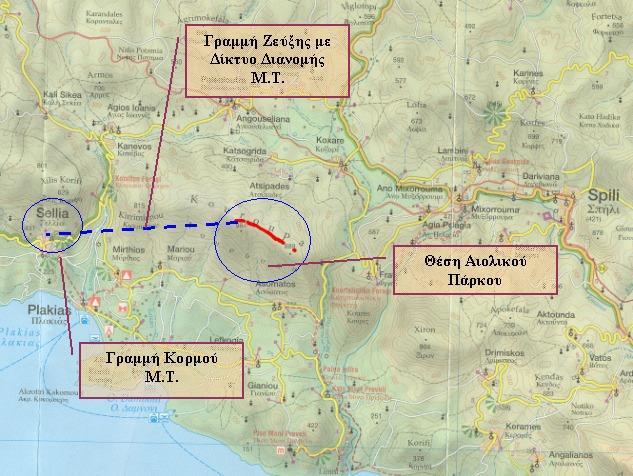

51 Γραμμή Διασύνδεσης με Ηλεκτρικό Δίκτυο Σύνδεση απευθείας στο δίκτυο διανομής Μ.Τ Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 51

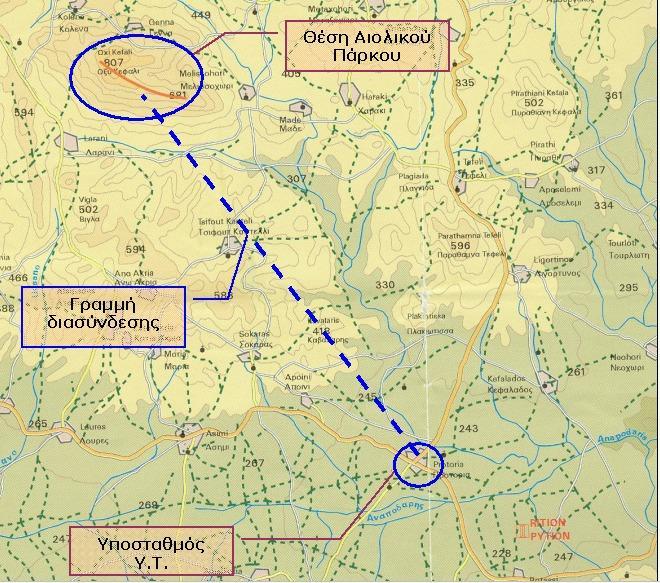

52 Γραμμή Διασύνδεσης με Ηλεκτρικό Δίκτυο Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 52

53 Σύγκριση κόστους σύνδεσης ΕΙΔΟΣ ΔΑΠΑΝΗΣ ΚΟΣΤΟΣ % ΚΟΣΤΟΣ % Υποδομή ( ) ,12% ,65% Κύριος εξοπλισμός ( ) ,79% ,56% Μεταφορικά ( ) ,32% ,42% Εδικός Ηλεκ/Μηχ. Εξοπλισμός ( ) ,25% ,59% Σύνδεση με το δίκτυο ( ) ,84% ,44% Αμοιβές εξωτερικών συμβούλων ( ) ,56% ,24% Απρόβλεπτα Διαχείριση ( ) ,13% ,10% Συνολικό κόστος Αιολικού Πάρκου ( ) Σύνδεση στη Μ.Τ. Σύνδεση σε Υ.Σ Μ.Τ.-Υ.Τ % % Κόστος ανά εγκατεστημένο kw ( /kw) , , Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 53

54 Δοκιμές-Έναρξη λειτουργίας Ηλέκτριση (commissioning) Αρχικά γίνεται η σύνδεση των υπογείων καλωδίων μέσης τάσης με τους πίνακες του πάρκου και μέσω των αποζευκτικών μετρητικών διατάξεων οδηγούνται στους τερματικούς στύλους του εναέριου δικτύου της ΔΕΗ. Αφού έχουν ετοιμαστεί οι εγκαταστάσεις υποδοχής του εναέριου δικτύου της ΔΕΗ στο Υ/Σ, γίνεται η διασύνδεση του απευθείας με το δίκτυο διανομής ΜΤ βάσει των προδιαγραφών της ΔΕΗ και γίνεται έλεγχος δοκιμή των συστημάτων στους υποσταθμούς του πάρκου Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 54

55 Εκτίμηση περιβαλλοντικών επιπτώσεων 1 Οπτική όχληση Η αντίδραση στη θέα των Αιολικών Πάρκων είναι υποκειμενική. Πολλοί άνθρωποι βλέπουν με συμπάθεια τη Αιολική ενέργεια ως σύμβολο της καθαρής ενέργειας όχι όμως και το τοπίο τοποθέτησης. Η μελέτη οπτικής όχλησης περιλαμβάνει αναπαράσταση του Αιολικού πάρκου με φωτορεαλισμό και εικονική τοποθέτηση των ανεμογεννητριών πάνω στο ψηφιακό μοντέλο του εδάφους Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 55

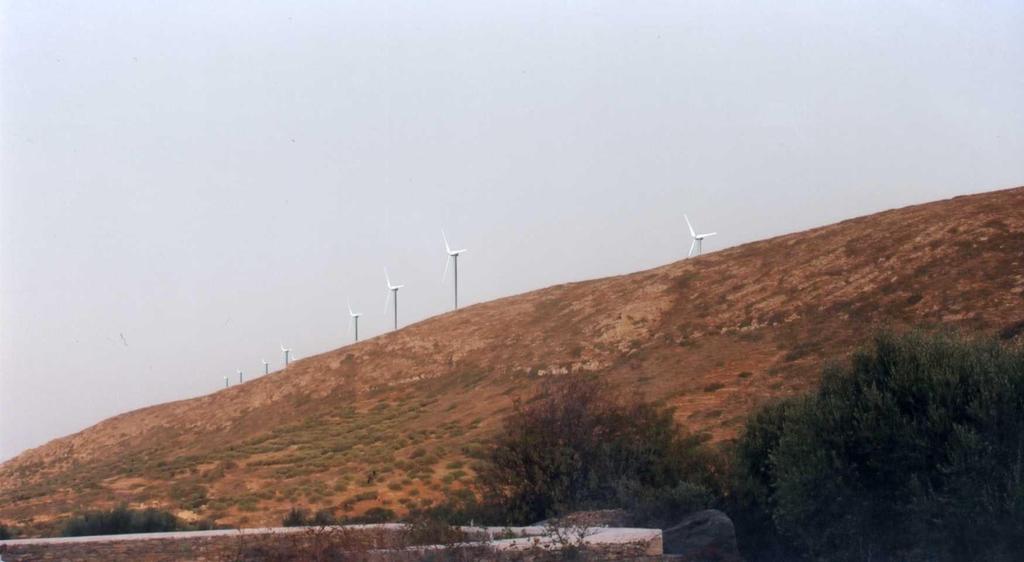

56 Φωτορεαλισμός Α Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 56

57 Φωτορεαλισμός Β Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 57

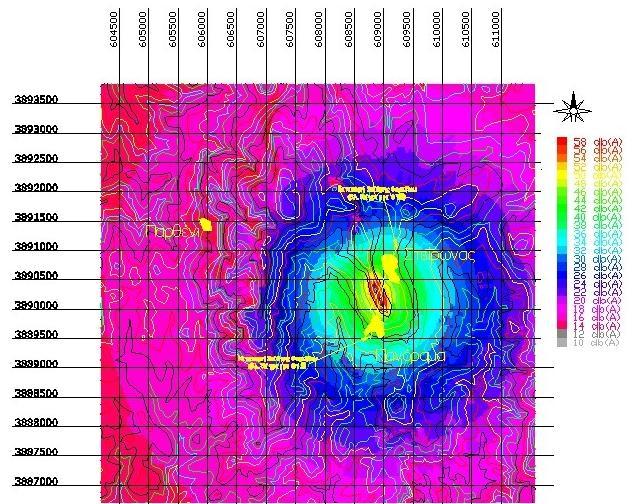

58 Εκτίμηση περιβαλλοντικών επιπτώσεων 2 Μελέτη θορύβου Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 58

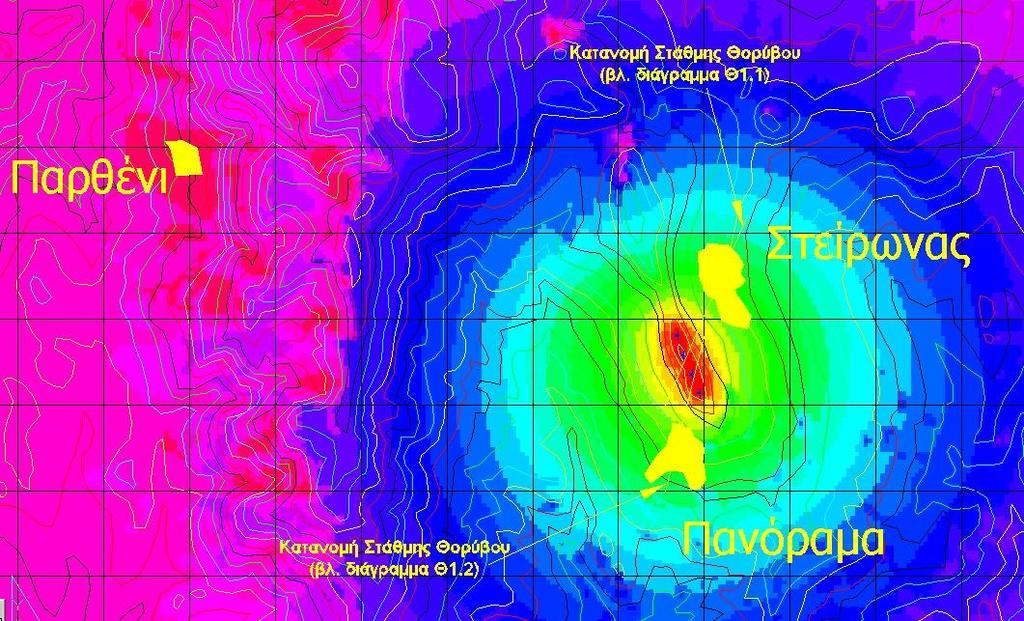

59 Μελέτη θορύβου Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 59

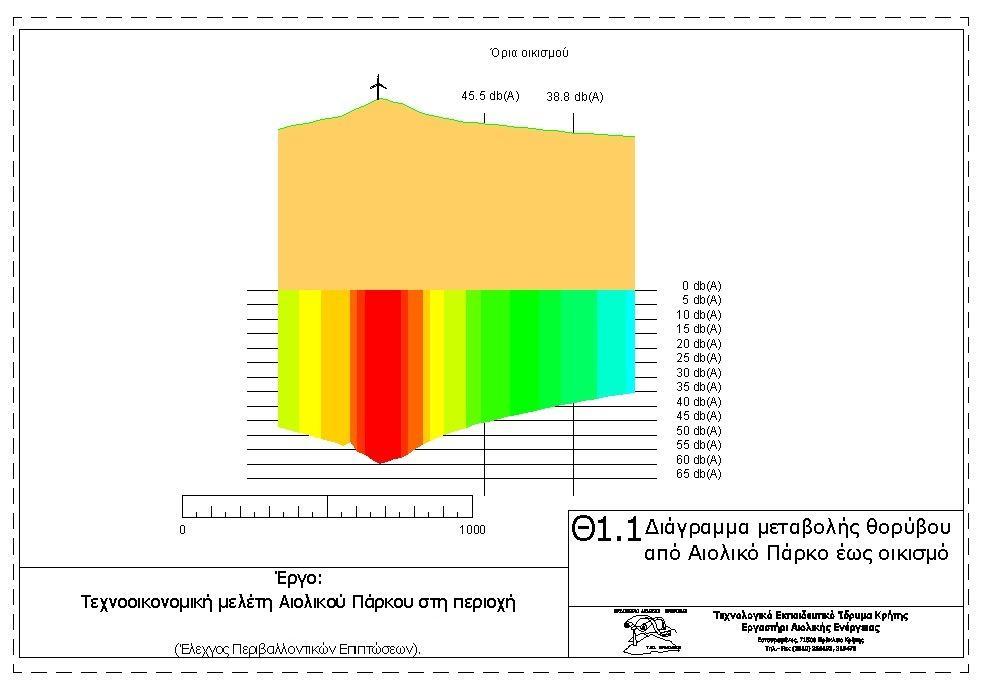

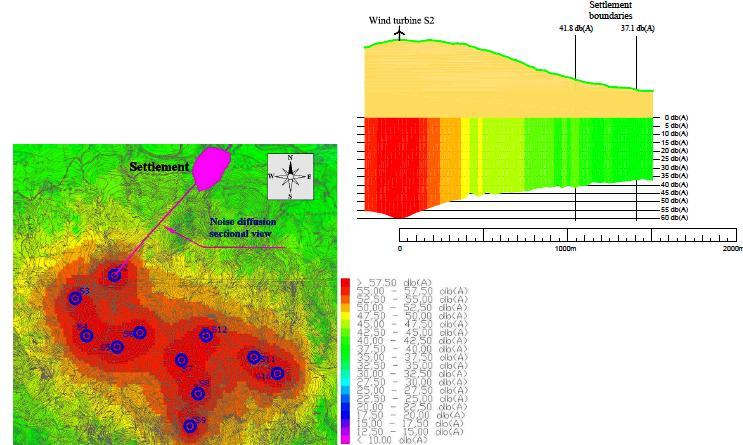

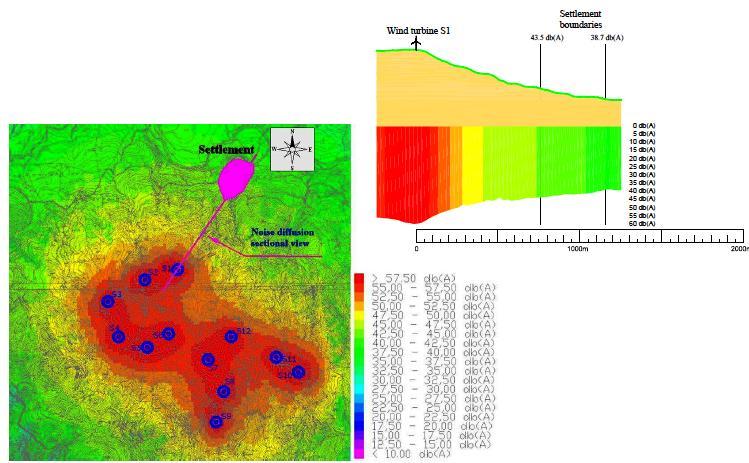

60 Επεξεργασία αποτελεσμάτων μελέτης θορύβου Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 60

61 71500 Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 61

62 Κέντρα κόστους επένδυσης 1. Αγορά, μεταφορά και εγκατάσταση κυρίως εξοπλισμού Tεχνολογικό Eκπαιδευτικό Iνστιντούτο Κρήτης ΕΡΓΑΣΤΗΡΙ ΑΙΟΛΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Εσταυρωμένος, Ηράκλειο, Κρήτη, Τα.Θ. 140, Tηλ-Fax , , ΕΡΓΟ: ΑΙΟΛΙΚΟ ΠΑΡΚΟ XXXXXXX Α.Ε. ΣΤΗ ΘΕΣΗ YYYYYYYY Κοστολόγηση Αιολικού Πάρκου (βάσει προσφορών χωρίς εκπτώσεις) Τύπος Ανεμογεννήτριας Ονομαστική Ισχύς Ανεμογεννήτριας 600 kw Αριθμός Ανεμογεννητριών 33 Εγκατεστημένη Ισχύς Αιολικού Πάρκου kw α/α Περιγραφή αντικειμένου Τιμή μονάδος ( ) Σύνολο ανά Α/Γ ( ) Τεμ. στο Α.Π. Σύνολο ( ) 1. Μετεωρολογικός ιστός Αιολικού Πάρκου ύψους 40m Αγορά Α/Γ και Πύργων Αιολικού Πάρκου Μεταφορά & ασφάλιστρα Α/Γ Αιολικού Πάρκου στο Πάρκο Συναρμολόγηση & Εγκατάσταση Α/Γ Αιολικού Πάρκου./ημέρα Μέρες/ΑΓ Στέγη και τροφή 4 εργαζομένων της Enercon (περιλαμβάνεται στην τιμή αγοράς) Εργατικά συνεργείου 4 εργατοτεχνητών (περιλαμβάνεται στην τιμή αγοράς) Γερανός 200 τόνων & Γερανός εργοταξίου Μεταφορά & ασφάλιστρα Γερανού Άλλα έξοδα Σύστημα Παρακολούθησης Α/Π Τιμη μοναδος( ) ποσότητα Σύνολο ανά Α/Γ ( ) Εγκατάσταση και αναλώσιμα Λογισμικά και λοιπές υπηρεσίες διασύνδεσης συστήματος Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 62

63 2. Ηλεκτρολογικός εξοπλισμός Tεχνολογικό Eκπαιδευτικό Iνστιντούτο Κρήτης Τύπος Ανεμογεννήτριας ΕΡΓΑΣΤΗΡΙ ΑΙΟΛΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Εσταυρωμένος, Ηράκλειο, Κρήτη, Τα.Θ. 140, Tηλ-Fax , , ΕΡΓΟ: ΑΙΟΛΙΚΟ ΠΑΡΚΟ XXXXXXX Α.Ε. ΣΤΗ ΘΕΣΗ YYYYYYYY Κοστολόγηση Αιολικού Πάρκου (βάσει προσφορών χωρίς εκπτώσεις) 600kW Ονομαστική Ισχύς Ανεμογεννήτριας 600 kw Αριθμός Ανεμογεννητριών 33 Εγκατεστημένη Ισχύς Αιολικού Πάρκου 19,8 MW 7. Ειδικός ηλεκτρολογικός & ηλεκτρονικός εξοπλισμός Α/Γ Τιμη μοναδος( ) ποσότητα /Α/ΓΣύνολο ανά Α/Γ ( ) Τεμ. στο Α.Π Μετασχηματιστής 700 KVA 20/0,4 kv, ΡΟ950W με πίνακα προστασίας και ασφαλειοδιακόπτη SF συνδεδεμένος με Α/Γ (περιλαμβάνεται στην τιμή αγοράς) Σύστημα ελέγχου γείωσης Σύστημα διόρθωσης συν. (φ) Γείωση Φωτισμός αεροπλοϊας, καλώδια χαμηλής τάσης, καλώδια τηλεχειρισμών κλπ Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 63

64 3. Έργα Υποδομής Tεχνολογικό Eκπαιδευτικό Iνστιντούτο Κρήτης ΕΡΓΑΣΤΗΡΙ ΑΙΟΛΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Εσταυρωμένος, Ηράκλειο, Κρήτη, Τα.Θ. 140, Tηλ-Fax , , ΕΡΓΟ: ΑΙΟΛΙΚΟ ΠΑΡΚΟ XXXXXXX Α.Ε. ΣΤΗ ΘΕΣΗ YYYYYYYY Κοστολόγηση Αιολικού Πάρκου (βάσει προσφορών χωρίς εκπτώσεις) 600kW Τύπος Ανεμογεννήτριας Ονομαστική Ισχύς Ανεμογεννήτριας 600 kw Αριθμός Ανεμογεννητριών 33 Εγκατεστημένη Ισχύς Αιολικού Πάρκου 19,8 MW 8 Έργα Πολιτικού Μηχανικού-Οικοδομικά έργα Εκσκαφές βάσεων Ανεμογεννητριών Αιολ.Πάρκου Τιμή /m3 Ποσότ. σε m3 Σύνολο ανά Α/Γ ( ) τεμ. Στο Α.Π Εκσκαφή λάκου Α/Γ + επιχώσεις Επιχώσεις θεμελιώσεων και διαμόρφωση περιβ. Χώρου Τιμή /Α/Γ Ποσότητα /Α/Γ 0 Επιχώσεις (περιλαμβάνεται στην τιμή των εσκαφών) Διατρήσεις γειώσεων, προμήθεια χώματος καταλ. Αγωγιμότητας,κτλ Οπλισμένο Σκυρόδεμα Βάσεων Α/Γ Αιολικού Πάρκου Τιμή /m3 Ποσότητα σε m3 Σύνολο ανά Α/Γ ( ) Βάση οπλισμένου Σκυροδέματος Α/Γ (κυκλική) Μπετόν καθαριότητας Α/Γ & Αγορά και τοποθέτηση σωληνώσεων για καλώδια Κατασκευή Κτιρίου Ελέγχου Αιολ.Πάρκου Τιμή /m2 Ποσότητα σε m Κατασκευή Συμβατικού Κτιρίου Πυρασφάλεια Συναγερμός, Κλιματιστικά (περιλαμβάνεται στα παραπάνω) Έπιπλα - ράφια (περιλαμβάνεται στα παραπάνω) Οδοποϊία Τιμή /m Ποσότητα σε m Αγροτικός δρόμος πρόσβασης στο Αιολικό Πάρκο Οδοποϊία Αιολικού Πάρκου και έργα αορροής ομβρίων Διαμορφώσεις χώρου Εργασίας Α/Γ (Χωματουργικά) Τιμή /m2 Ποσότ. σε m2 Σύνολο ανά Α/Γ ( ) Σύνολο Α/Γ ( ) Πλατεία εργασιών για κάθε Α/Γ Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 64

65 4.Ηλεκτρομηχανολογικά έργα Tεχνολογικό Eκπαιδευτικό Iνστιντούτο Κρήτης ΕΡΓΑΣΤΗΡΙ ΑΙΟΛΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Εσταυρωμένος, Ηράκλειο, Κρήτη, Τα.Θ. 140, Tηλ-Fax , , ΕΡΓΟ: ΑΙΟΛΙΚΟ ΠΑΡΚΟ XXXXXXX Α.Ε. ΣΤΗ ΘΕΣΗ YYYYYYYY Κοστολόγηση Αιολικού Πάρκου (βάσει προσφορών χωρίς εκπτώσεις) 600kW Τύπος Ανεμογεννήτριας Ονομαστική Ισχύς Ανεμογεννήτριας 600 kw Αριθμός Ανεμογεννητριών 33 Εγκατεστημένη Ισχύς Αιολικού Πάρκου 19,8 MW 9. Γενικός Ηλεκτρολογικός & Ηλεκτρονικός εξοπλισμός Καλώδια 20 KV, N2XSY (XPLE) Τιμή /m Ποσότητα σε m 3X120mm2+Cu 50mm2, τοποθετημένα σε χαντάκι βάθους 0,80m, έως 1 μέτρο με τούβλα ή καλύτερα πλάκες πεζοδρομίου και επισήμανση για προστασία. 9.2 Καλώδια τηλεελέγχου (στο ίδιο με τα καλ. 20 kv κανάλι) Τιμή /τεμ. Ποσότ. σε τεμ. 9.3 Γείωση υποσταθμού (στο Control Room) Πίνακας μέσης τάσης κλειστού χώρου 6 πεδίων με ζυγούς Αυτόματοι διακόπτες συρταρωτοί 20KV Εξοπλισμός ελέγχου Υλικά γειώσεως και αντικεραυνική προστασία (σετ) Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 65

66 Tεχνολογικό Eκπαιδευτικό Iνστιντούτο Κρήτης Η Τεχνολογία των Αιολικών Πάρκων 5. Σύνδεση με Ηλεκτρικό Δίκτυο ΕΡΓΑΣΤΗΡΙ ΑΙΟΛΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Εσταυρωμένος, Ηράκλειο, Κρήτη, Τα.Θ. 140, Tηλ-Fax , , ΕΡΓΟ: ΑΙΟΛΙΚΟ ΠΑΡΚΟ XXXXXXX Α.Ε. ΣΤΗ ΘΕΣΗ YYYYYYYY Κοστολόγηση Αιολικού Πάρκου (βάσει προσφορών χωρίς εκπτώσεις) Τύπος Ανεμογεννήτριας 600kW Ονομαστική Ισχύς Ανεμογεννήτριας 600 kw Αριθμός Ανεμογεννητριών 33 Εγκατεστημένη Ισχύς Αιολικού Πάρκου 19,8 MW 10 Σύνδεση Αιολικού Πάρκου με το δίκτυο της ΔΕΗ Γραμμή σύνδεσης Τιμή /km Ποσότητα σε km 10.1 Αποκλειστικές γραμμές διασύνδεσης μέσης τάσης στα 20KVτύπου ACSR 240 mm2 διπλού κυκλώματος. (το μονό διά 1.5) Τιμή /τεμ. Ποσότητα σε τεμ Μετρητικές διατάξεις στην αρχή και στο τέλος της γραμμής διασύνδεσης Επίστυλοι τριπολικοί αεροδιακόπτες στην αρχή και στο τέλος της γραμμής διασύνδεσης (διπλή γραμμή 2+2) Υποσταθμός 150/20kv 10.4 Ηλεκτρολογικά υψηλής τάσης (αυτοματισμοί, μετρητές SCADA κλπ) Πύλη μέσης τάσης Οικόπεδο υποσταθμού 10.6 Mετρητικές διατάξεις στον υποσταθμό Χρέωση για χρήση Υ/Σ Χρέωση για χρήση Η/Μ εξοπλισμού Τιμή /MVAr Ποσότ. σε MVAr 10.9 Πυκνωτές αντιστάθμισης άεργου ισχύος 20MVAr , Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 66

67 6. Αμοιβές εξωτερικών συμβούλων Μελέτες, Άδειες, Παράβολα, Επιβλέψεις κλπ Τ εχνικοοικονομική Μελέτη Διερεύνηση ανεμολογικών στοιχείων Γεωτεχνική μελέτη Μελέτη χωροθέτησης Μελέτη θεμελίωσης 0 Μελέτη πυλώνα 0 Περιβαλλοντική μελέτη Επίβλεψη, Διοίκηση Έργου και άλλες μελέτες Άδειες, Παράβολα κλπ (Νόμος 8295/95, ΦΕΚ ) κλπ Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 67

68 Συνολικά κόστη Κύριος εξοπλισμός ,54% Ανέγερση και συναρμολόγηση Αιολικού ,39% Μεταφορικά ,52% Έργα πολιτικού μηχανικού ,81% Ηλεκτρομηχανολογικά έργα ,47% Αμοιβές εξωτερικών συμβούλων ,64% Σύνδεση με την Δ.Ε.Η ,60% Απρόβλεπτα ,04% Συνολική Δαπάνη Αιολικού Πάρκου % Κόστος ανά εγκατεστημένο kw (Euro/kW) Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 68

69 Συνολικά κόστη σε διάγραμμα Κύριος εξοπλισμός 9,52% 7,81% 3,47% 0,64% 5,60% 0,04% Ανέγερση και συναρμολόγηση Αιολικού Πάρκου Μεταφορικά Έργα πολιτικού μηχανικού Ηλεκτρομηχανολογικά έργα 2,39% 70,54% Αμοιβές εξωτερικών συμβούλων Σύνδεση με την Δ.Ε.Η Απρόβλεπτα Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 69

70 Χρηματοοικονομικός προγραμματισμός 1. Για την αξιολόγηση της επένδυσης υπολογίζονται αρχικά τα έσοδα από τις πωλήσεις ενέργειας. 2. Στην συνέχεια, αφαιρείται από τις πωλήσεις ενέργειας το σύνολο των λειτουργικών δαπανών για να προκύψουν τα κέρδη προ αποσβέσεων τόκων και φόρων. 3. Γίνεται υπολογισμός των αποσβέσεων για κάθε στοιχείο κόστους. 4. Από τα κέρδη προ αποσβέσεων τόκων και φόρων αφαιρούνται οι αποσβέσεις και οι τόκοι, για να προκύψει το φορολογητέο ποσό, το οποίο και πολλαπλασιάζεται με τον συντελεστή φορολογίας (πχ 0.29) για να προκύψει ο φόρος Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 70

71 Έσοδα από πωλήσεις ενέργειας Παραγωγή Ενέργειας Έτος Υπολ. Μηχανι Συντελε Απώλειες Παραγωγή Παραγωγή κή στής Μεταφορ (Kwh) (Kwh) Διαθ. (%) Διείσδυ σης (%) άς (%) Απόδοση: παραγωγή/(ον. ισχύς πάρκου *8760 ώρες) =30,19% ή ώρες πλήρους λειτουργίας Σύνολο: Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 71

72 Έτος Πωλήσεις Ενέργειας Η Τεχνολογία των Αιολικών Πάρκων Συντήρη ση Λειτουργικές δαπάνες Προσω πικό για έκτατες ανάγκες Ενοίκιο οικοπέδ ου Ανταπο δοτικά Τέλη 2% Διοικητ ικά Έξοδα Λειτουρ γικές Δαπάνες (Σύνολο) Κέρδη προ Aποσβ. Τόκων και Φόρων Τόκοι Δανείων Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 72

73 Καθαρές Ταμειακές Ροές Έτος Αποσβέσεις Φορολογητέο Φoρολογία Πληρωμές Δανείων Καθαρή Χρηματική Ροή Κ.Χ.Ρ (Αθροιστική) Παρούσα Αξία Σύν Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 73

74 Αξιολόγηση επένδυσης Οικονομικοί Δείκτες Καθαρή παρούσα Αξία (ΚΠΑ) Εσωτερικός Βαθμός Απόδοσης (IRR) Έντοκη περίοδο αποπληρωμής (ΕΠΑ) Χρόνος αποπληρωμής (όχι έντοκος) Κόστος παραγωγής. Οι οικονομικοί δείκτες αυτοί, θα εκφράζουν την αποδοτικότητα των ιδίων κεφαλαίων της επένδυσης, στα οποία και αναφέρονται Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 74

75 Καθαρή Παρούσα Αξία Εσωτερικός βαθμός Απόδοσης (IRR) C 0 Το συνολικό κόστος της επένδυσης. E 1,, E n Τα αναμενόμενα έσοδα για τα έτη 1, 2,.n. C 1,, C n Οι προβλεπόμενες δαπάνες λειτουργίας κατά τα έτη 1, 2,.n. n: Η διάρκεια της οικονομικής ζωής του έργου. i: το επιτόκιο προεξόφλησης. SV n : Η εναπομένουσα αξία ή κόστος της επένδυσης στο τέλος της περιόδου Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 75

76 Ανάλυση Ευαισθησίας Με την ανάλυση ευαισθησίας μελετάται η συμπεριφορά των οικονομικών δεικτών στις μεταβολές των πιο σημαντικών στοιχείων, τα οποία προσδιορίζουν τις ΚΤΡ του έργου. Στα διαγράμματα ανάλυσης ευαισθησίας παρουσιάζεται η μεταβολή των οικονομικών δεικτών με τη ποσοστιαία μεταβολή μιας παραμέτρου Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 76

77 Ανάλυση Ευαισθησίας Κ.Π.Α. Ανάλυση Ευαισθησίας % -40% -30% -20% -10% 0% 10% 20% 30% 40% 50% Εσταυρωμένος, Ηράκλειο, Tel, Fax: , 77 Weibull (C) Αρχικό Κόστος Λειτουργικό κόστος Τιμή Πώλησης Ετήσια Παραγωγή Διάρκεια Ζωής Επιτόκιο Αναγωγής Μηχανική Διαθεσιμότητα Ποσοστό Διείσδυσης

78 66% 64% 62% 60% 58% 56% 54% 52% 50% 48% 46% 44% 42% 40% 38% 36% 34% 32% 30% 28% 26% 24% 22% 20% 18% 16% 14% 12% 10% 8% 6% 4% 2% % -2% -4% -6% -8% -10% -12% -14% -16% -18% -20% -22% Η Τεχνολογία των Αιολικών Πάρκων Ανάλυση Ευαισθησίας IRR. Ανάλυση Ευαισθησίας -50% -40% -30% -20% -10% 0% 10% 20% 30% 40% 50% Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 78 Weibull (C) Αρχικό Κόστος Λειτουργικό κόστος Τιμή Πώλησης Ετήσια Παραγωγή Διάρκεια Ζωής Επιτόκιο Αναγωγής Μηχανική Διαθεσιμότητα Ποσοστό Διείσδυσης

79 Αποτελέσματα χρηματοοικονομικής ανάλυσης Οικονομικοί Δείκτες Καθαρή Παρούσα Αξία Χρόνος Αποπληρωμής 3,906 Έτη Έντοκη Περίοδος 4,636 Έτη Εσωτερικός Ρυθμός 25,2 % Κόστος Παραγωγής 0, Εσταυρωμένος, Ηράκλειο, Tel, Fax: , condax@cs.teicrete.gr 79
