1 ΣΥΝΤΗΡΗΣΗ ΦΩΤΟΒΟΛΤΑΪΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Εξασφαλίσετε ότι το φωτοβολταϊκό σας θα παράγει το 100% της ενέργειας που μπορεί, χωρίς βλάβες και δυσλειτουργίες για όλη την εικοσαετή ζωή και λειτουργία του. Κανένα σύστημα δεν μπορεί να λειτουργήσει τέλεια και απρόσκοπτα για είκοσι έτη, χωρίς να εκτελείται περιοδικός έλεγχος,, συντήρηση και καθαρισμός. Οφείλεται να τηρείτε τους κανονισμούς και τα πρότυπα και να μην παραλείπετε την τακτική ετήσια Συντήρηση Φωτοβολταϊκών πάρκων με βάση τις οδηγίες όλων των κατασκευαστών των χρησιμοποιούμενων υλικών και μηχανημάτων για την ομαλή και χρόνια λειτουργία του συστήματος. Επιπλέον οι ασφαλιστικές εταιρείες προκειμένου αυτές να αποζημιώνουν τους πελάτες-ιδιοκτήτες φωτοβολταϊκών πάρκων σε ενδεχόμενες βλάβες απαιτούν την τακτική Συντήρηση Φωτοβολταϊκών πάρκων και την ύπαρξη αντίστοιχου συμβολαίου συντήρησης από πιστοποιημένη εταιρεία εξειδικευμένου χαρακτήρα Έχοντας ήδη αναλάβει την Συντήρηση μεγάλου αριθμού Φωτοβολταϊκών πάρκων σας απαλλάσσουμε από την ανησυχία για την εφαρμογή όλων των παραπάνω αλλά και την σωστή λειτουργία του σταθμού.

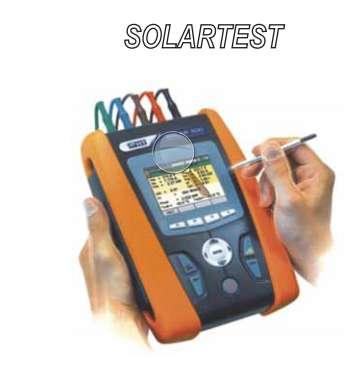

2 ΥΠΗΡΕΣΙΕΣ ΚΑΙ ΕΞΟΠΛΙΣΜΟΣ ΟΡΓΑΝΑ ΕΛΕΓΧΟΥ-ΜΕΤΡΗΣΕΩΝ ΣΥΝΤΗΡΗΣΗΣ Horizon S olar Energy Ιδρύθηκε το 1994 και δραστηριοποιείται στο χώρο των Ανανεώσιμων Πηγών Ενέργειας. Ασχολείται δυναμικά με παροχή συμβουλευτικών υπηρεσιών, σύνταξη φακέλου αδειοδότησης, ενεργειακές μελέτες, εγκατάσταση και συντήρηση των συστημάτων. Είναι κορυφαία κατασκευαστική εταιρεία Φωτοβολταϊκών Συστημάτων με έργα τόσο στη Θεσσαλία όσο και στην υπόλοιπη Ελλάδα. Η Εταιρεία από το 2010 είναι πρωτοπόρα και δραστηριοποιείται και στη μελέτη και εγκατάσταση μονάδων βιομάζας. Horizon EE Λάρισα, Κύπρου 24-28, Tηλ.: Fax: info@horizon.gr Επιτυγχάνει την ταυτόχρονη καταγραφή και ανάλυση όλων των παραμέτρων, περιβαλλοντικών (ηλιακή ακτινοβολία, με τη βοήθεια αισθητηρίου HT303N, θερμοκρασία περιβάλλοντος-στοιχείων, με τη βοήθεια αισθητηρίου PT300), και ηλεκτρικών. SOLARTEST 300 N της ΗΤ Για τις μετρήσεις Φωτοβολταϊκών στοιχείων, στοιχειοσειρών, Ηλεκτρικών πινάκων, Inverter και Καλωδιώσεων γίνονται με την χρήση ειδικών πιστοποιημένων οργάνων. Όλη η ηλεκτρική εγκατάσταση ελέγχεται με ειδικό πολυλειτουργικό όργανο ελέγχου και πιστοποίησης Φωτοβολταϊκής εγκαταστάσεων SOLARTEST 300 N της ΗΤ, Το SOLARTEST 300 N είναι ένα όργανο που χρησιμοποιείται όπου απαιτούνται μετρήσεις για έλεγχο φωτοβολταϊκών συστημάτων. Πραγματοποιεί μετρήσεις τόσο στο κύκλωμα του AC όσο και του DC. ΗΛΕΚΤΡΙΚΕΣ ΜΕΤΡΗΣΕΙΣ DC / AC TRMS (μονοφασικά και τριφασικά) μέτρηση των τάσεων DC / AC TRMS (μονοφασικά και τριφασικά) μέτρηση ρεύματος DC / AC (μονοφασικά και τριφασικά) μέτρηση της ισχύος AC (μονοφασικά και τριφασικά) μέτρησης της ενέργειας Μέτρηση του συντελεστή ισχύος (cosφ) μονοφασική και τριφασική Καταγραφή ανωμαλιών τάσης (deeps & peaks, interruptions, unbalances ) Καταγραφή αρμονικών τάσης ρεύματος έως και την 49η Flicker ανάλυση σύμφωνα με το πρότυπο EN50160 Καταγραφή ρευμάτων εκκίνησης με ανάλυση 10ms Καταγραφή ταχέων μεταβατικών τάσεων, με ανάλυση 5us Πλήρης ανάλυση ποιότητας δικτύου σύμφωνα με το πρότυπο EN50160

3 ΥΠΗΡΕΣΙΕΣ ΚΑΙ ΕΞΟΠΛΙΣΜΟΣ ΟΡΓΑΝΑ ΕΛΕΓΧΟΥ-ΜΕΤΡΗΣΕΩΝ ΣΥΝΤΗΡΗΣΗΣ ΘΕΡΜΟΚΑΜΕΡΑ FLIRi7 Θερμογράφηση εξοπλισμού με ειδική θερμοκάμερα FLIR i7 όπου δίνει τη δυνατότητα ελέγχου όλου του εξοπλισμού μιας Φωτοβολταϊκής εγκατάστασης, εντοπίζοντας διαφορές στην θερμοκρασία που, συνήθως, υποδηλώνουν πιθανά προβλήματα. Ο έλεγχος αφορά: solar panels, connectors and connections, panel junction boxes, inverters, motors, electrical boxes transformers MI 3109 EurotestPV Το οργανο MI 3109 EurotestPV Lite είναι ένα φωτοβολταϊκό (PV) tester. Εκτελεί όλους τους απαραίτητους ελέγχους που απαιτούνται για φωτοβολταϊκές εγκαταστάσεις. Αυτό περιλαμβάνει όλες τις δοκιμές, όπως απαιτείται από EN62446, αλλά επίσης και περιλαμβάνει I - U χαρακτηριστικές μετρήσεις, υπολογισμός σε τιμές STC και μετρήσεις ισχύος στο DC και AC του μετατροπέα (μονοφασικό μόνο). ΕΙΜΑΣΤΕ ΔΙΠΛΑ ΣΑΣ 24ΩΡΕΣ ΤΗΝ ΗΜΕΡΑ 7ΜΕΡΕΣ ΤΗΝ ΕΒΔΟΜΑΔΑ 365 ΜΕΡΕΣ ΤΟ ΧΡΟΝΟ! MI 3109 EurotestPV Lite έχει βελτιστοποιηθεί για τα φωτοβολταϊκά δοκιμές, συνεπώς, ο τρόπος λειτουργίας Autotest προορίζεται να εκτελεί ένα πλήρες σύνολο των δοκιμών που απαιτούνται για τον έλεγχο των φωτοβολταϊκών εγκαταστάσεων σύμφωνα με το πρότυπο EN 6244.

4 ΥΠΗΡΕΣΙΕΣ ΚΑΙ ΕΞΟΠΛΙΣΜΟΣ ΣΥΝΤΗΡΗΣΗ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ Η HORIZON αναλαμβάνει την υποστήριξη λειτουργίας και συντήρηση υποσταθμών μεσης τασης. Οι υποσταθμοί μέσης τάσης θα πρέπει να ελέγχονται και να συντηρούνται σε ετήσια βάση και σύμφωνα με την ισχύουσα νομοθεσία, τις οδηγίες των κατασκευαστών μετασχηματιστών ισχύος, πινάκων μέσης και χαμηλής τάσης και τους κανονισμούς της ΔΕΗ. Ο τρόπος ελέγχου και συντήρησης των Υποσταθμών γίνεται από κατάλληλα καταρτισμένο ηλεκτρολόγο μηχανικό, ο οποίος και συντάσσει το Ετήσιο Πρόγραμμα Προληπτικής Συντήρησης. Ενδεικτικές εργασίες συντήρησης Υποσταθμών Μέσης Τάσης Οι εργασίες συντήρησης του υποσταθμού Μέσης Τάσης γίνονται ανά διαστήματα (ΠΕΡΙΟΔΙΚΟΣ ΕΛΕΓΧΟΣ) για την καταγραφή ηλεκτρικών παραμέτρων, θερμοκρασιών, λειτουργίας συστημάτων ενώ άλλες ετησίως και αφορούν την προληπτική συντήρηση του Υποσταθμού. Στον περιοδικό έλεγχο περιλαμβάνεται: Οπτικός έλεγχος κύριου εξοπλισμού Υποσταθμού Οπτικός έλεγχος βοηθητικού εξοπλισμού Οπτικός έλεγχος οργάνων μέτρησης και ενδείξεων Οπτικός έλεγχος καλωδίων ισχύος και βοηθητικών Έλεγχος λειτουργίας κυκλωμάτων προστασίας Έλεγχος λειτουργίας πεδίου Πυκνωτών Έλεγχος φωτισμού, πυρασφάλειας, σήμανσης, προστατευτικών μέσων Ακουστικός έλεγχος Καταγραφή κατάστασης εξοπλισμού ΕΙΜΑΣΤΕ ΔΙΠΛΑ ΣΑΣ 24ΩΡΕΣ ΤΗΝ ΗΜΕΡΑ 7ΜΕΡΕΣ ΤΗΝ ΕΒΔΟΜΑΔΑ 365 ΜΕΡΕΣ ΤΟ ΧΡΟΝΟ! Μετρήσεις Μερικής Διάσπασης /Εκφόρτωσης με όργανο UltraTEV για την (i) Μέτρηση Προσωρινής Τάσης Γείωσης (TEV Transient Earth Voltage) για εσωτερική διάσπαση και (ii) Μέτρηση υπερήχων για επιφανειακή διάσπαση με έκδοση έκθεσης και περιορισμού διαρροών οπου αυτό κριθεί αναγκαίο.

5 Στην προληπτική συντήρηση περιλαμβάνονται επί πρόσθετα: Ετήσια συντήρηση Πίνακα Μέσης Τάσης 20 KV Η ετήσια συντήρηση του πίνακα μέσης τάσης περιλαμβάνει τις παρακάτω εργασίες: Μετρήσεις Μερικής Διάσπασης / Εκφόρτισης με όργανο UltraTEV Έλεγχος της σωστής λειτουργίας των διακοπτών Μέσης Τάσεως (open - close) Έλεγχος της σωστής λειτουργίας των μηχανισμών οπλισμού διακοπής των διακοπτών Έλεγχος λειτουργίας των μηχανικών μανδαλωσεων πόρτας διακόπτη μέσης τάσης Έλεγχος και συντήρηση των επαφών των διακοπτών Έλεγχος πηνίων εργασίας διακοπτών Έλεγχος και συντήρηση των επαφών των ασφαλειών Έλεγχος των ζυγών και συσφίξεις όπου αυτό απαιτηθεί Έλεγχος και συντήρηση των μονωτήρων Έλεγχος μονώσεων πίνακα Μ.Τ. Έλεγχος της σωστής λειτουργίας των βοηθητικών κυκλωμάτων Γενικός καθαρισμός του εσωτερικού του Πίνακα Μ.Τ. Έλεγχος ατμοκιβωτίων πίνακα Μ.Τ. Έλεγχος φυσιγγίων Μ.Τ. Έλεγχος στάθμης ελαίου (εφόσον οι διακόπτες είναι ελαιοδιακοπτες) Λίπανση μηχανικών μερών διακόπτη Μ.Τ. Έλεγχος γειώσεων πίνακα Έλεγχος εδρασης πίνακα Γενικός καθαρισμός του πίνακα Μ.Τ.και περιβάλλοντα χώρου ΕΙΜΑΣΤΕ ΔΙΠΛΑ ΣΑΣ 24ΩΡΕΣ ΤΗΝ ΗΜΕΡΑ 7ΜΕΡΕΣ ΤΗΝ ΕΒΔΟΜΑΔΑ 365 ΜΕΡΕΣ ΤΟ ΧΡΟΝΟ!

6 Ετήσια συντήρηση Μετασχηματιστών Ισχύος Στην ετήσια συντήρηση μετασχηματιστή περιλαμβάνονται οι παρακάτω εργασίες: Έλεγχος Λόγου Μετασχηματισμού μετασχηματιστή ισχύος Μέτρηση αντίστασης τυλιγμάτων Μ/Στη με 10 Α Mέτρηση δεικτών dar, pi μετασχηματιστή Μετρηση εφαπτομένης δέλτα μετασχηματιστή (tand) και προσδιορισμό απωλειών Μέτρηση ρεύματος διαρροής excitation current Μ/Στη ισχύος Μετρήσεις Μερικής Διάσπασης / Εκφόρτισης με όργανο UltraTEV Έλεγχος στάθμης ελαίου Μετασχηματιστή (Για Μ/Στες ελαίου) Έλεγχος διαρροής ελαίου Μετασχηματιστή (Για Μ/Στες ελαίου) Έλεγχος κατάστασης κελύφους Μετασχηματιστή (Για Μ/Στες ελαίου) Αντικατάσταση silica gel Μετασχηματιστή (Για Μ/Στες ελαίου) Εξαερισμός από σώμα και μονωτήρες (Για Μ/Στες ελαίου) Δειγματοληψία ελαίου για έλεγχο διηλεκτρικής αντοχής (Για Μ/Στες ελαίου) Δειγματοληψία ελαίου για έλεγχο υγρασίας στο Λάδι (Για Μ/Στες ελαίου) Δειγματοληψία ελαίου για μέτρηση εφαπτομένη δ(tand) λαδιού Μετασχηματιστή (Για Μ/Στες ελαίου) Έλεγχος ρητίνης Μετασχηματιστή και μαγνητικού πυρήνα (Για Μ/Στες ξηρού τύπου) Καθαρισμός εσωτερικού πηνίων Μετασχηματιστή (Για Μ/Στες ξηρού τύπου) Έλεγχος και συντήρηση των ακροκιβωτίων των καλωδίων μέσης τάσης Έλεγχος και καθαρισμός των καλωδίων μέσης και χαμηλής τάσης στο χώρο των Μετασχηματιστών Έλεγχος και συντήρηση των μονωτήρων του Μετασχηματιστή Έλεγχος θερμοκρασίας Έλεγχος εξαερισμού χώρου Μετασχηματιστή ΕΙΜΑΣΤΕ ΔΙΠΛΑ ΣΑΣ 24ΩΡΕΣ ΤΗΝ ΗΜΕΡΑ 7ΜΕΡΕΣ ΤΗΝ ΕΒΔΟΜΑΔΑ 365 ΜΕΡΕΣ ΤΟ ΧΡΟΝΟ! Έλεγχος ελαιολεκάνης για τυχόν διαρροές (Για Μετασχηματιστές ελαίου) Έλεγχος εδρασης Μετασχηματιστή Εξωτερικός καθαρισμός του Μετασχηματιστή

7 Έλεγχος μονώσεων Μετασχηματιστή με MEGGER ή V Έλεγχος συστημάτων προστασίας Μετασχηματιστή και δοκιμή σωστής λειτουργίας Μέτρηση γειώσεων ουδέτερου κόμβου Μετασχηματιστή και μεταλλικών μερών Έλεγχοι συσφίξεων Μέτρηση μονώσεων καλωδίων μέσης τάσης Γενικός καθαρισμός του χώρου του Μετασχηματιστή και περιβάλλοντα χώρου Ετήσια συντήρηση Γενικού Πίνακα Χαμηλής Τάσης Στην ετήσια συντήρηση του πίνακα χαμηλής τάσης περιλαμβάνονται οι παρακάτω εργασίες: Έλεγχος καλής λειτουργίας του γενικού διακόπτη Χ.Τ. Έλεγχος καλής λειτουργίας επιμέρους διακόπτων ισχύος Έλεγχος της σωστής λειτουργίας των βοηθητικών κυκλωμάτων του Υ/Σ Έλεγχος των ζυγών και συσφίξεις όπου αυτό απαιτηθεί Καθαρισμός μονωτήρων πίνακα Έλεγχος καλής λειτουργίας οργάνων μέτρησης και ενδείξεων Έλεγχος πυκνωτών Μέτρηση γειώσεων πίνακα χαμηλής τάσης Έλεγχος εδρασης πίνακα Καθαρισμός πίνακα και περιβάλλοντα χώρου Με το πέρας των ανωτέρω ελέγχων και μετρήσεων συντάσσεται τεχνική έκθεση με τα αποτελέσματα, τις μετρήσεις και τις παρατηρήσεις εφόσον υπάρχουν. Η προληπτική συντήρηση των υποσταθμών θα πρέπει να γίνεται μια φορά ανά έτος.

8 ΥΠΗΡΕΣΙΕΣ ΚΑΙ ΕΞΟΠΛΙΣΜΟΣ ΚΑΘΑΡΙΣΜΟΣ ΠΑΝΕΛ Κ Α Θ Α Ρ Ι Σ Μ Ο Σ Π Α Ν Ε Λ Ακολουθώντας τους κανόνες των κατασκευαστών των φωτοβολταϊκών πλαισίων επενδύσαμε στην πιο σύγχρονη τεχνολογία όσον αφορά τον καθαρισμό των Φωτοβολταϊκών πάρκων. Π Α Ρ Α Λ Η Ψ Η Κ Α Θ Α Ρ Ι Σ Μ Ο Υ Π Α Ν Ε Λ Εάν παραλείψετε τον Καθαρισμό των Φωτοβολταϊκών πάνελ, θα δημιουργηθεί σε βάθος χρόνου ένα φιλμ βρωμιάς, το οποίο θα είναι πολύ δύσκολο να καθαριστεί και θα έχει σαν επίπτωση την κάθετη μείωση της απόδοσης της Φωτοβολταϊκής σας εγκατάστασης. Σ Η Μ Α Ν Τ Ι Κ Ο : Η εταιρεία διαθέτει πιεστικές σωληνώσεις μήκους έως 300 μετρά έτσι ώστε τα οχήματα για τον καθαρισμό των πάνελ να παραμένουν στην είσοδο του πάρκου έτσι ώστε να αποφευχθούν ζημιές από τις άσκοπες μετακινήσεις του οχήματος εντός του πάρκου (π.χ θραύση πάνελ, σπάσιμο φρεατίων κλπ) ΕΞΟΠΛΙΣΜΟΣ Διαθέτουμε 2 οχήματα πλήρως εξοπλισμένα με: 2 δεξαμενές αποθήκευσης και μεταφοράς του απιονισμένου νερού 1 τόνου Πτυσσόμενα κοντάρια με μήκη 6,9,11,13μ Βούρτσες με διοχέτευση νερού υπό πίεση κατασκευασμένες από μαλακό υλικό για να μην προκαλούν φθορές στα φ/β πλαίσια 300μ πιεστικών σωλήνων Η συχνότητα πλυσίματος για να επιτευχθεί η μεγιστοποίηση απόδοσης του πάρκου σας θα πρέπει να είναι τουλάχιστον δύο φορές το χρόνο, Μάρτιο/Απρίλιο, όταν έχουν περάσει οι βροχές, και Αύγουστο/Σεπτέμβριο, στο τέλος του καλοκαιριού. Εάν παραλείψετε τον Καθαρισμό των Φωτοβολταϊκών πάνελ, θα δημιουργηθεί σε βάθος χρόνου ένα φιλμ βρωμιάς, το οποίο θα είναι πολύ δύσκολο να καθαριστεί και θα έχει σαν επίπτωση την κάθετη μείωση της απόδοσης της Φωτοβολταϊκής σας εγκατάστασης ΧΡΗΣΗ ΜΟΝΟ ΑΠΙΟΝΙΣΜΕΝΟΥ ΝΕΡΟΥ ΠΛΕΟΝΕΚΤΗΜΑΤΑ Διαθέτει εξαιρετικά ισχυρές καθαριστικές ιδιότητες, ενώ ταυτόχρονα είναι απόλυτα φιλικό με την ευαίσθητη επιφάνεια του πάνελ. Επιμηκύνει τη διάρκεια ζωής της επιφάνειας. Δεν υπάρχουν χημικά κατάλοιπα που ενισχύουν τον ιονισμό της επιφάνειας. Δεν αλλοιώνεται η προστατευτική μεμβράνη των ηλιακών κυψελών. Βελτιώνει την απόδοση των φωτοβολταϊκών πάρκων έως και 18%, στην παραγωγή ενέργειας. Δεν περιέχει αλάτα όπως το νερό της βρύσης και κατά διάρκεια του στεγνώματος, αφήνουν λεκέδες επάνω στους συλλέκτες, με αποτέλεσμα την ελάττωση της δυνατότητας απορρόφησης ακτινοβολίας

9 ΥΠΗΡΕΣΙΕΣ ΚΑΙ ΕΞΟΠΛΙΣΜΟΣ ΨΕΚΑΣΜΟΣ ΓΙΑ ΧΟΡΤΑ ΚΑΙ ΜΥΟΚΤΟΝΙΑ ΨΕΚΑΣΜΟΣ ΑΓΡΙΟΧΟΡΤΩΝ Ε Π Ε Μ Β Α Τ Ι Κ Η Σ Υ Ν Τ Η Ρ Η Σ Η Σε περίπτωση βλάβης ή δυσλειτουργίας του Φωτοβολταϊκού σταθμού σας, προχωράμε στην διάγνωση και την αποκατάσταση της βλάβης, με την δέσμευση για ανταπόκριση εντός 12 ωρών από τον εντοπισμό της. Όπως έχει διαπιστωθεί η ανάπτυξη των αγριόχορτων σε μεγάλο μήκος μπορεί λόγω σκιασμών και σε ένα μόνο πάνελ να επηρεάσει σημαντικά την απόδοση όλης της στοιχειοσειράς (string). Για τον λόγο αυτό γίνεται απαραίτητα ένας ψεκασμός με ζιζανιοκτόνο ROUNDUP τον Μάρτιο Επιπλέον με την καταπολέμηση των αγριόχορτων μειώνεται σημαντικά ο κίνδυνος πυρκαγιάς. ΜΥΟΚΤΟΝΙΑ ΚΑΛΑ ΣΥΝΤΗΡΗΜΕΝΟ ΦΩΤΟΒΟΛΤΑΪΚΟ ΠΑΡΚΟ = ΜΕΓΑΛΥΤΕΡΑ ΕΣΟΔΑ + ΣΙΓΟΥΡΙΑ Μετά από πολλές ζημιές που διαπιστώθηκαν από τρωκτικά στις καλωδιώσεις των φωτοβολταϊκών συστημάτων για την καλύτερη προστασία τους προτείνουμε να εφαρμόζονται τακτές μυοκτονίες στις εγκαταστάσεις των Φωτοβολταϊκών πάρκων. Είμαστε οι καλύτεροι στη συντήρηση ΦΩΤΟΒΟΛΤΑΙΚΩΝ ΕΓΚΑΤΑΣΤΆΣΕΩΝ στη Θεσσαλία. ΣΗΜΑΝΤΙΚΟ: Με την ολοκλήρωση των απαιτούμενων μετρήσεων και ελέγχου παρέχεται από την εταιρία μας Πιστοποιητικό διακρίβωσης προληπτικού ελέγχου δοκιμής και Συντήρησης Φωτοβολταϊκών συστημάτων.

10 ΣΥΝΤΗΡΗΣΗ ΦΩΤΟΒΟΛΤΑΪΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Μια από τις μεγαλύτερες εταιρείες του χώρου στη Θεσσαλία σας προσφέρει μοναδικές ποιοτικές υπηρεσίες και έργα με υψηλές αποδόσεις!!!
