1 ADAMSNET ΕΛΕΓΧΟΣ ΠΙΣΤΟΠΟΙΗΣΗ Φ/Β ΕΓΚΑΤΑΣΤΑΣΕΩΝ

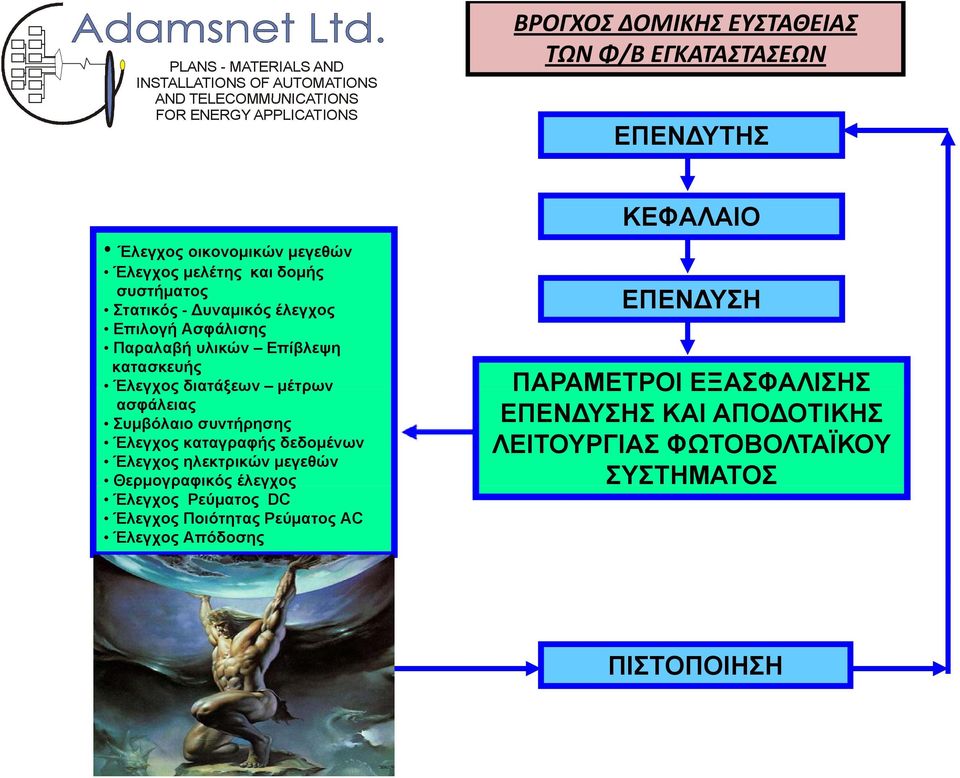

2 ΒΡΟΓΧΟΣ ΔΟΜΙΚΗΣ ΕΥΣΤΑΘΕΙΑΣ ΤΩΝ Φ/Β ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΕΠΕΝ ΥΤΗΣ Έλεγχος οικονοµικών µεγεθών Έλεγχος µελέτης και δοµής συστήµατος Στατικός - υναµικός έλεγχος Επιλογή Ασφάλισης Παραλαβή υλικών Επίβλεψη κατασκευής Έλεγχος διατάξεων µέτρων ασφάλειας Συµβόλαιο συντήρησης Έλεγχος καταγραφής δεδοµένων Έλεγχος ηλεκτρικών µεγεθών Θερµογραφικός έλεγχος Έλεγχος Ρεύµατος DC Έλεγχος Ποιότητας Ρεύµατος AC Έλεγχος Απόδοσης ΚΕΦΑΛΑΙΟ ΕΠΕΝ ΥΣΗ ΠΑΡΑΜΕΤΡΟΙ ΕΞΑΣΦΑΛΙΣΗΣ ΕΠΕΝ ΥΣΗΣ ΚΑΙ ΑΠΟ ΟΤΙΚΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΦΩΤΟΒΟΛΤΑΪΚΟΥ ΣΥΣΤΗΜΑΤΟΣ ΠΙΣΤΟΠΟΙΗΣΗ

συντήρησης Έλεγχος καταγραφής δεδοµένων Έλεγχος ηλεκτρικών µεγεθών Θερµογραφικός έλεγχος Έλεγχος Ρεύµατος DC Έλεγχος Ποιότητας

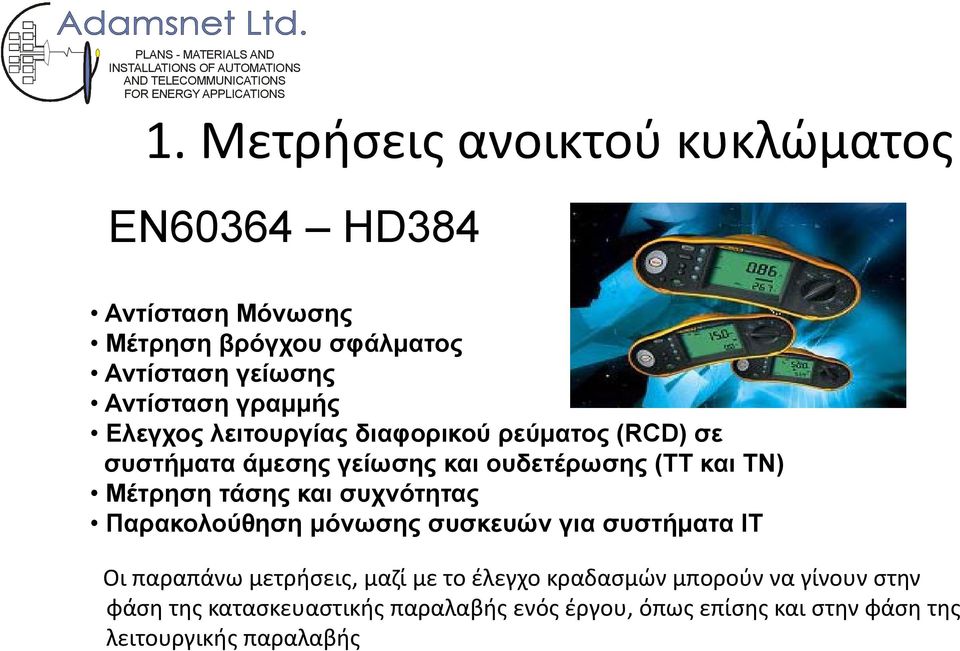

3 1. Μετρήσεις ανοικτού κυκλώματος ΕΝ60364 HD384 Αντίσταση Μόνωσης Μέτρηση βρόγχου σφάλµατος Αντίσταση γείωσης Αντίσταση γραµµής Ελεγχος λειτουργίας διαφορικού ρεύµατος (RCD) σε συστήµατα άµεσης γείωσης και ουδετέρωσης (ΤΤ και ΤΝ) Μέτρηση τάσης και συχνότητας Παρακολούθηση µόνωσης συσκευών για συστήµατα IT Οι παραπάνω μετρήσεις, μαζί με το έλεγχο κραδασμών μπορούν να γίνουν στην φάση της κατασκευαστικής παραλαβής ενός έργου, όπως επίσης και στην φάση της λειτουργικής παραλαβής

τάσης και συχνότητας Παρακολούθηση µόνωσης συσκευών για συστήµατα IT Οι παραπάνω μετρήσεις, μαζί με το έλεγχο κραδασμών

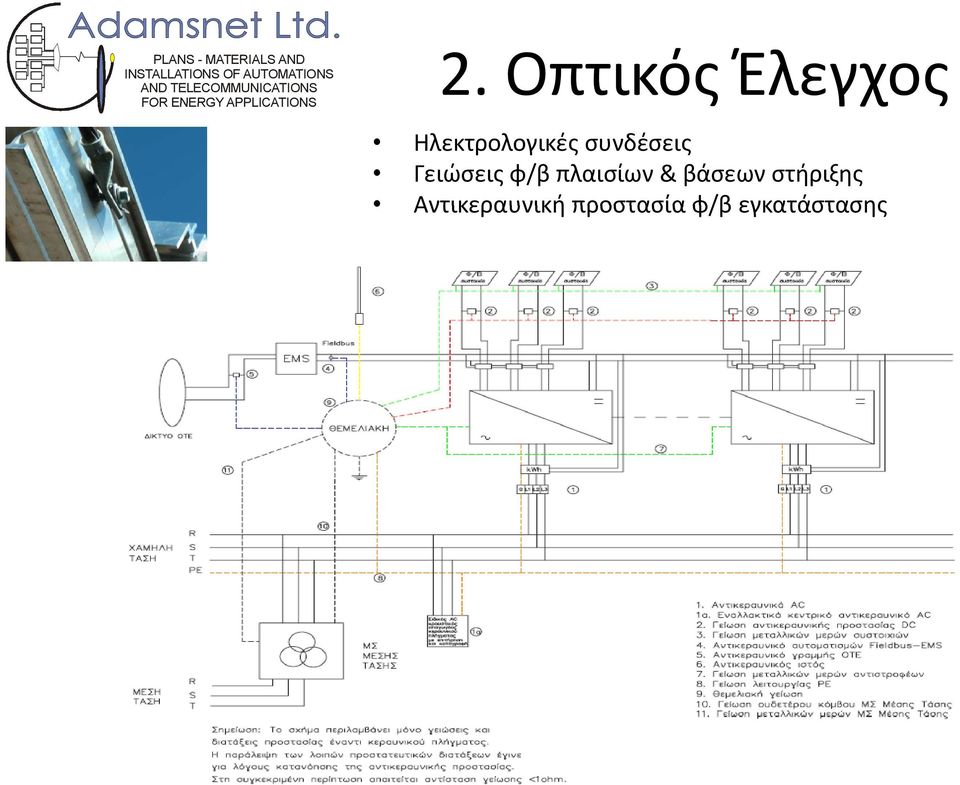

4 ς PLANS - MATERIALS AND 2. Οπτικός Έλεγχος Ηλεκτρολογικές συνδέσεις Γειώσεις φ/β πλαισίων & βάσεων στήριξης Αντικεραυνική προστασία φ/β εγκατάστασης

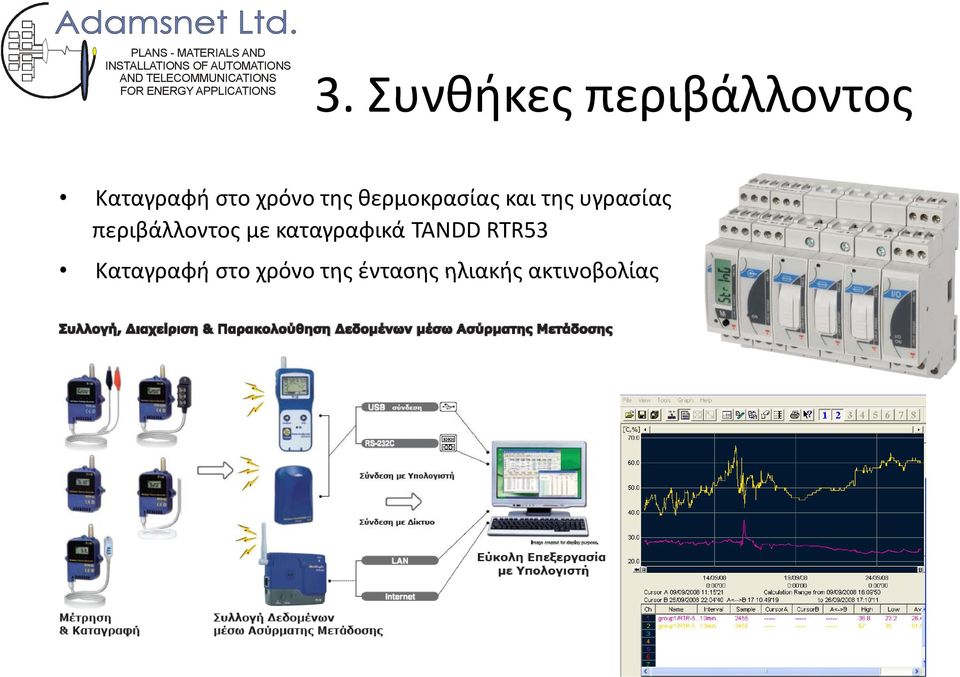

5 3. Συνθήκες περιβάλλοντος Καταγραφή στο χρόνο της θερμοκρασίας και της υγρασίας περιβάλλοντος με καταγραφικά TANDD RTR53 Καταγραφή στο χρόνο της έντασης ηλιακής ακτινοβολίας

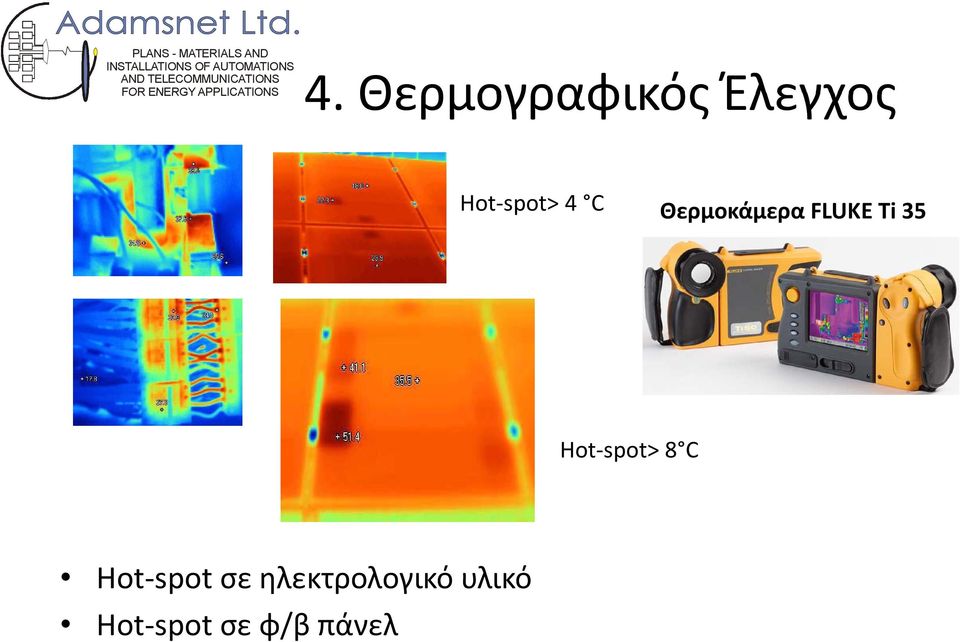

6 4. Θερμογραφικός Έλεγχος Hot spot> 4 C Θερμοκάμερα FLUKE Ti 35 Hot spot> 8 C Hot spot σε ηλεκτρολογικό υλικό Hot spot σε φ/β πάνελ

7 5. Αξιολόγηση DC δεδομένων Fluke 289 Αμπεροτσιμπίδα FLUKE 902 Eos array online monitoring Σύγκριση τάσης DC σε σχέση με την αναμενόμενη Σύγκριση ρεύματος DC σε σχέση με το αναμενόμενο

8 6. Αξιολόγηση ποιότητας ρεύματος AC Αναλυτής ενέργειας FLUKE 435 Fluke 1735 Power Logger Fluke 125 Industrial ScopeMeter Μέτρηση τάσης ρεύματος αρμονικών στον κεντρικό διακόπτη, στους επιμέρους διακόπτες και στην έξοδο κάθε αντιστροφέα όταν πρόκειται για μονοφασικούς Συμμόρφωση με το πρότυπο ΕΝ Μέτρηση έγχυσης DC η οποία δεν πρέπει να ξεπερνά το 0,5% του ονομαστικού ρεύματος εξόδου της εγκατάστασης σε max παραγωγή

και στην έξοδο κάθε αντιστροφέα όταν πρόκειται για μονοφασικούς Συμμόρφωση με το πρότυπο ΕΝ 50160 Μέτρηση

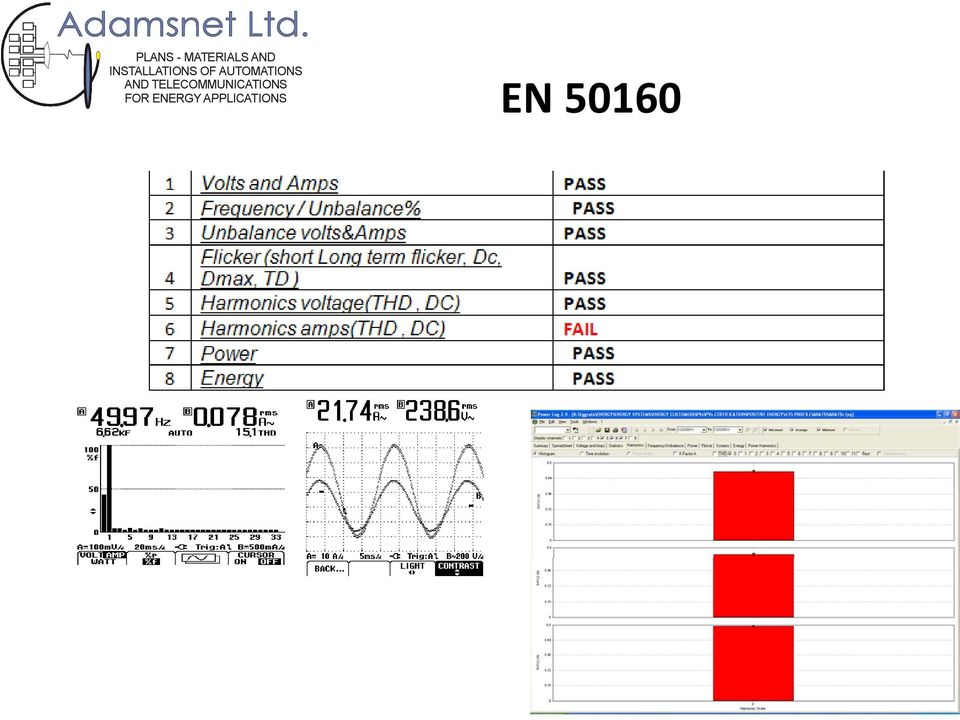

9 ΕΝ 50160

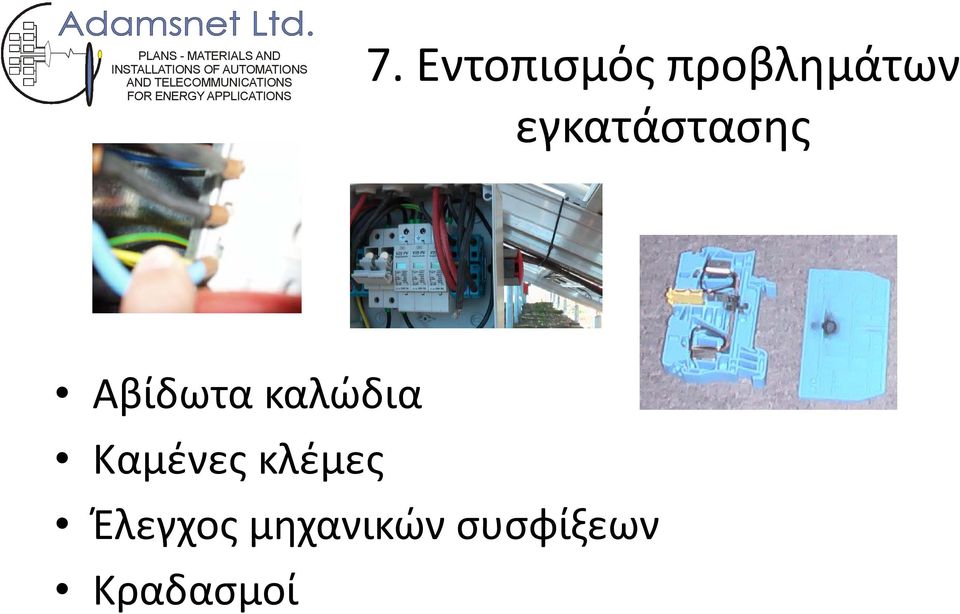

10 7. Εντοπισμός προβλημάτων εγκατάστασης Αβίδωτα καλώδια Καμένες κλέμες Έλεγχος μηχανικών συσφίξεων Κραδασμοί

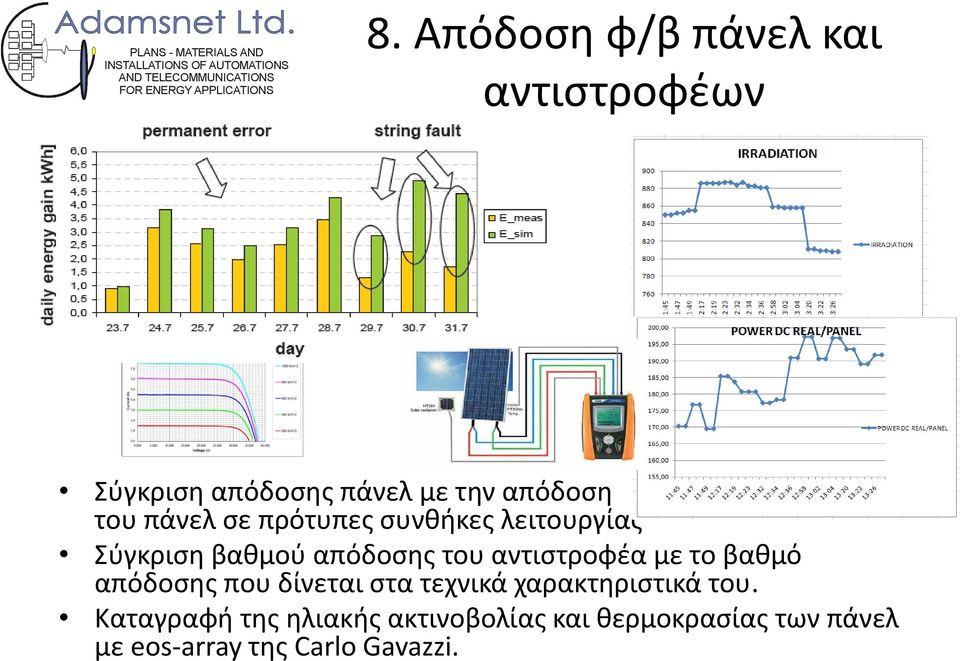

11 8. Απόδοση φ/β πάνελ και αντιστροφέων Σύγκριση απόδοσης πάνελ με την απόδοση του πάνελ σε πρότυπες συνθήκες λειτουργίας Σύγκριση βαθμού απόδοσης του αντιστροφέα με το βαθμό απόδοσης που δίνεται στα τεχνικά χαρακτηριστικά του. Καταγραφή της ηλιακής ακτινοβολίας και θερμοκρασίας ρ των πάνελ με eos array της Carlo Gavazzi.

με το βαθμό απόδοσης που δίνεται στα τεχνικά χαρακτηριστικά του.

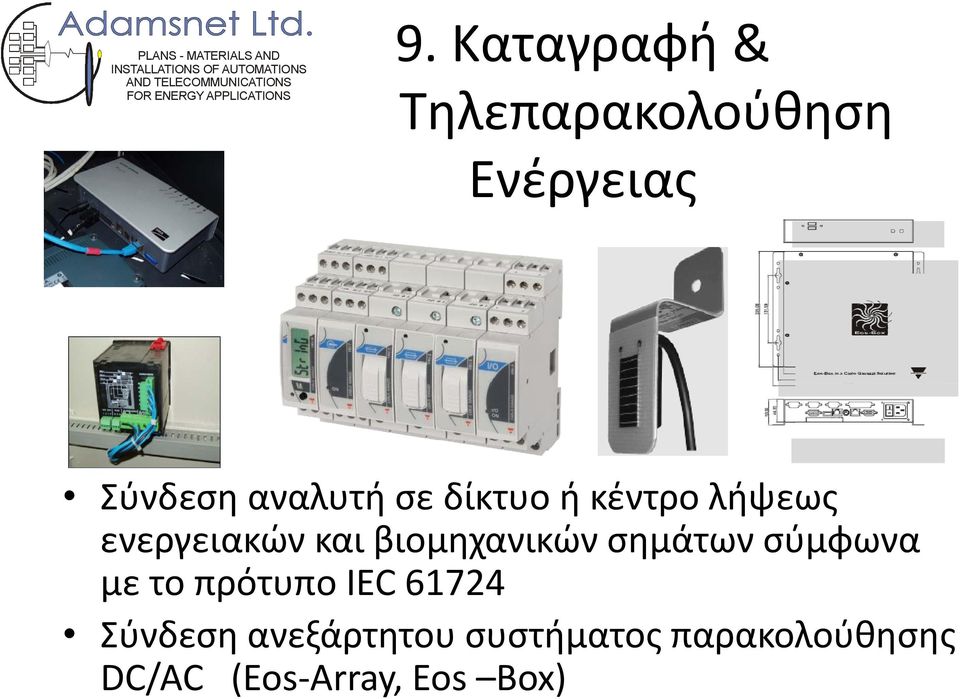

12 PLANS - MATERIALS AND 9. Καταγραφή & Τ λ Τηλεπαρακολούθηση λ ύθ Ενέργειας Σύνδεση αναλυτή σε δίκτυο ή κέντρο λήψεως ενεργειακών και βιομηχανικών σημάτων σύμφωνα με το πρότυπο ό IEC IEC Σύνδεση ανεξάρτητου συστήματος παρακολούθησης DC/AC (E A DC/AC (Eos Array, Eos Box) E B )

δίκτυο ή κέντρο λήψεως ενεργειακών και βιομηχανικών σημάτων σύμφωνα με

13 10. ΑΞΙΟΛΟΓΗΣΗ ΛΕΙΤΟΥΡΓΙΚΗΣ ΠΑΡΑΛΑΒΗΣ & ΑΕΙΦΟΡΙΑΣ EVALUATION Visual Inspection EN & HD384 Thermographic Inspection DC Data Evaluation AC Quality Degraded Materials Performance Energy Monitoring PV PARK Q factor 0,1 0,2 0,05 0,15 0,15 0,1 0,2 0,05 ADAMSNET LTD. 51 Taxiarhon Str., Drapetsona GR-18648, Tel.: , Fax : , p,, info@adamsnet.gr, web site :

PV PARK Q factor 0,1 0,2 0,05 0,15 0,15 0,1 0,2 0,05 ADAMSNET LTD. 51 Taxiarhon Str.
