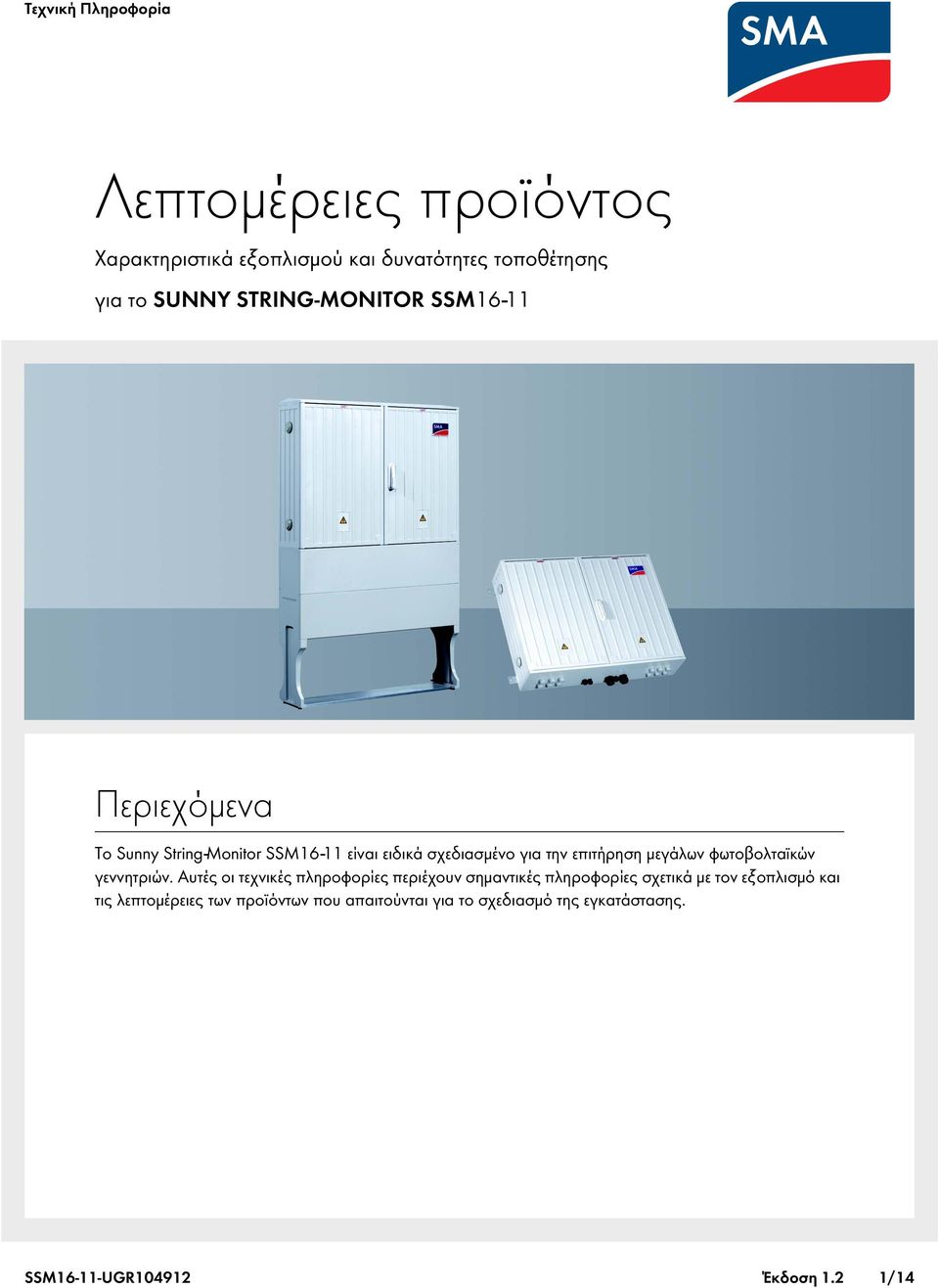

1 Λεπτομέρειες προϊόντος Χαρακτηριστικά εξοπλισμού και δυνατότητες τοποθέτησης για το SUNNY STRING-MONITOR SSM16-11 Περιεχόμενα Το Sunny String-Monitor SSM16-11 είναι ειδικά σχεδιασμένο για την επιτήρηση μεγάλων φωτοβολταϊκών γεννητριών. Αυτές οι τεχνικές πληροφορίες περιέχουν σημαντικές πληροφορίες σχετικά με τον εξοπλισμό και τις λεπτομέρειες των προϊόντων που απαιτούνται για το σχεδιασμό της εγκατάστασης. SSM16-11-UGR Έκδοση 1.2 1/14

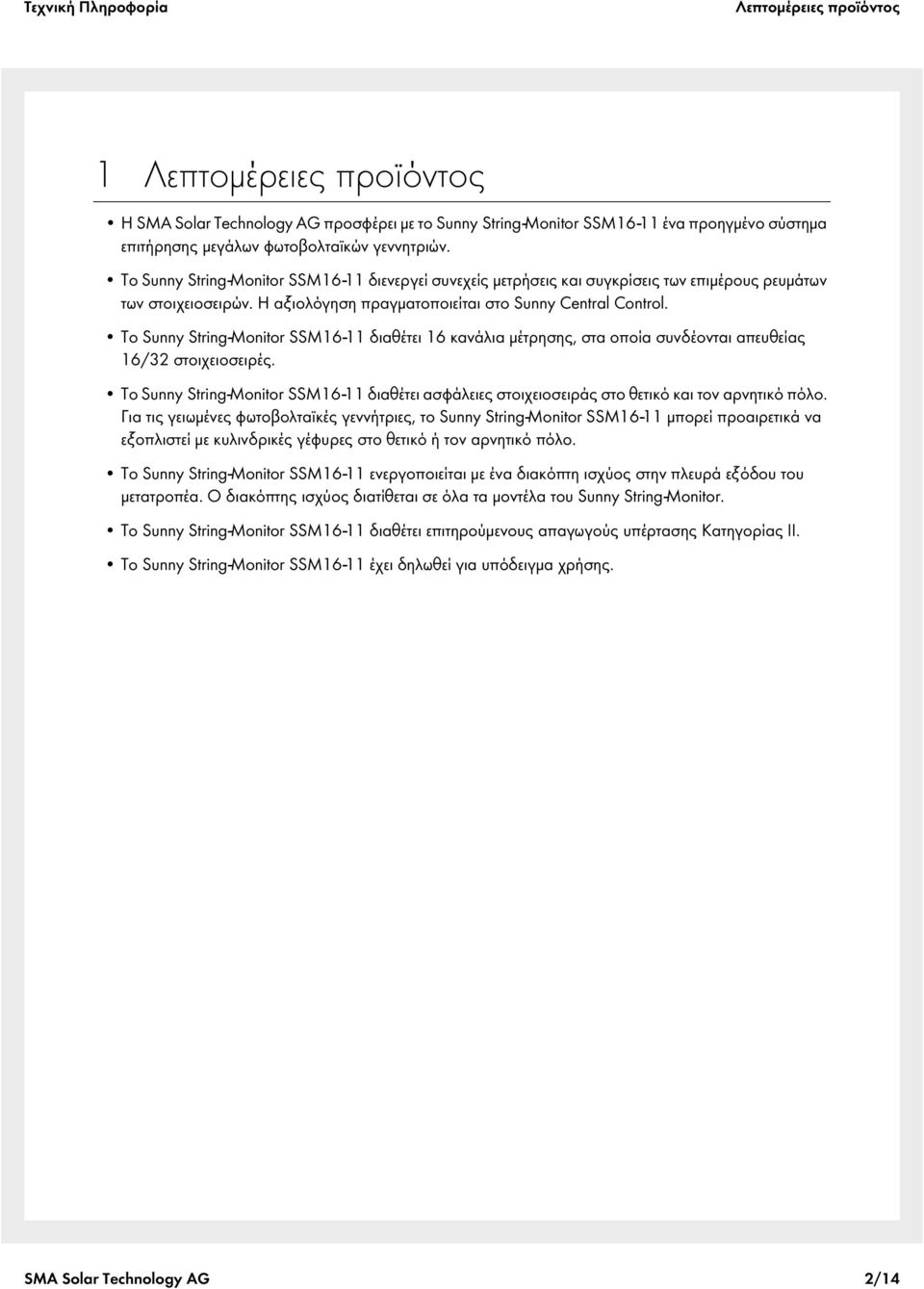

2 Λεπτομέρειες προϊόντος 1 Λεπτομέρειες προϊόντος Η SMA Solar Technology AG προσφέρει με το Sunny String-Monitor SSM16-11 ένα προηγμένο σύστημα επιτήρησης μεγάλων φωτοβολταϊκών γεννητριών. Το SunnyString-Monitor SSM16-11 διενεργεί συνεχείς μετρήσεις και συγκρίσεις των επιμέρους ρευμάτων των στοιχειοσειρών. Η αξιολόγηση πραγματοποιείται στο Sunny Central Control. Το Sunny String-Monitor SSM16-11 διαθέτει 16 κανάλια μέτρησης, στα οποία συνδέονται απευθείας 16/32 στοιχειοσειρές. Το Sunny String-Monitor SSM16-11 διαθέτει ασφάλειες στοιχειοσειράς στο θετικό και τον αρνητικό πόλο. Για τις γειωμένες φωτοβολταϊκές γεννήτριες, το Sunny String-Monitor SSM16-11 μπορεί προαιρετικά να εξοπλιστεί με κυλινδρικές γέφυρες στο θετικό ή τον αρνητικό πόλο. Το Sunny String-Monitor SSM16-11 ενεργοποιείται με ένα διακόπτη ισχύος στην πλευρά εξόδου του μετατροπέα. Ο διακόπτης ισχύος διατίθεται σε όλα τα μοντέλα του Sunny String-Monitor. Το Sunny String-Monitor SSM16-11 διαθέτει επιτηρούμενους απαγωγούς υπέρτασης Κατηγορίας II. Το Sunny String-Monitor SSM16-11 έχει δηλωθεί για υπόδειγμα χρήσης. SMA Solar Technology AG 2/14

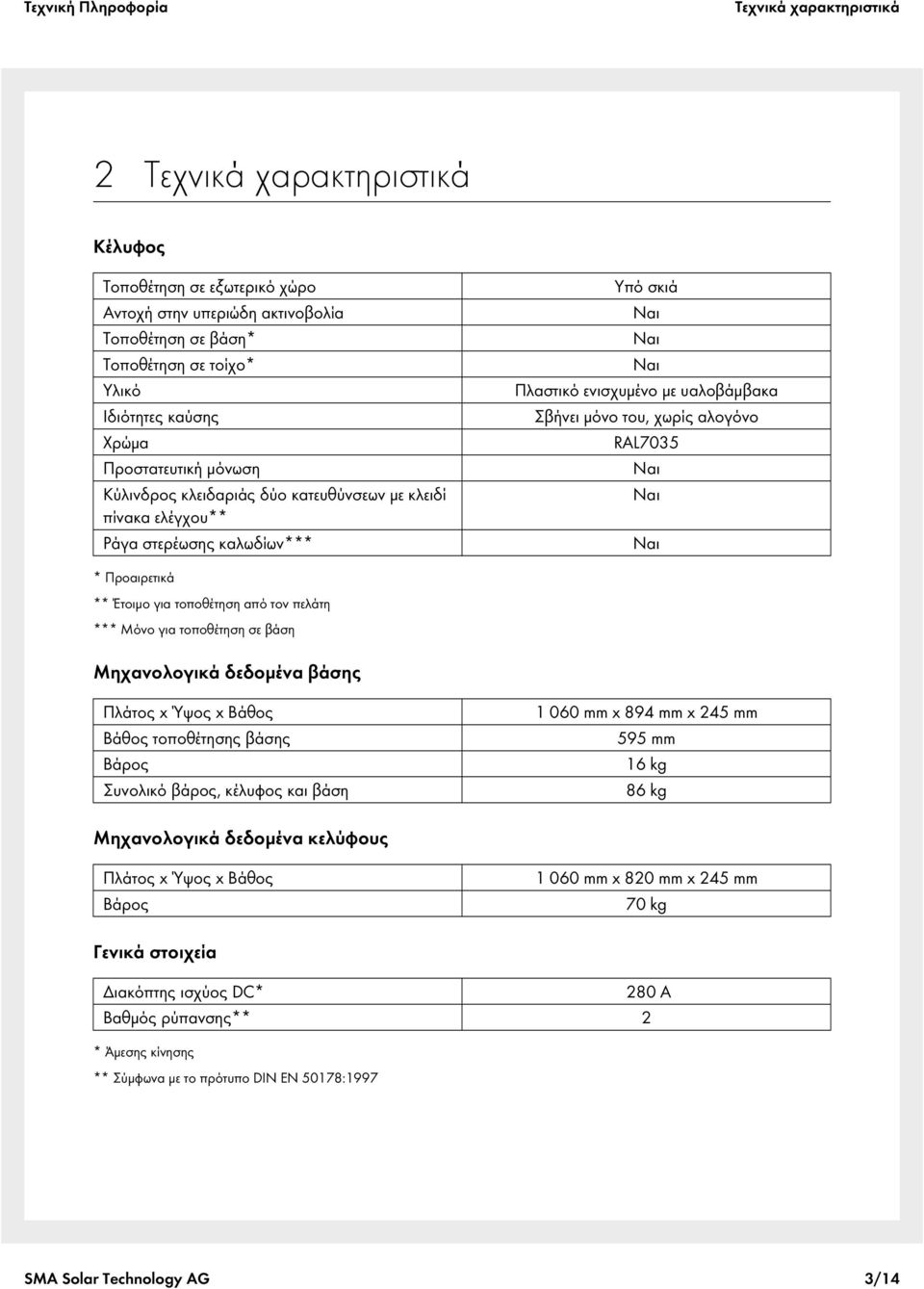

3 Τεχνικά χαρακτηριστικά 2 Τεχνικά χαρακτηριστικά Κέλυφος Τοποθέτηση σε εξωτερικό χώρο Αντοχή στην υπεριώδη ακτινοβολία Τοποθέτηση σε βάση* Τοποθέτηση σε τοίχο* Υλικό Ιδιότητες καύσης Χρώμα Προστατευτική μόνωση Κύλινδρος κλειδαριάς δύο κατευθύνσεων με κλειδί πίνακα ελέγχου** Ράγα στερέωσης καλωδίων*** Υπό σκιά Πλαστικό ενισχυμένο με υαλοβάμβακα Σβήνει μόνο του, χωρίς αλογόνο RAL7035 * Προαιρετικά ** Έτοιμο για τοποθέτηση από τον πελάτη *** Μόνο για τοποθέτηση σε βάση Μηχανολογικά δεδομένα βάσης Πλάτος x Ύψος x Βάθος Βάθος τοποθέτησης βάσης Βάρος Συνολικό βάρος, κέλυφος και βάση mm x 894 mm x 245 mm 595 mm 16 kg 86 kg Μηχανολογικά δεδομένα κελύφους Πλάτος x Ύψος x Βάθος Βάρος mm x 820 mm x 245 mm 70 kg Γενικά στοιχεία Διακόπτης ισχύος DC* 280 A Βαθμός ρύπανσης** 2 * Άμεσης κίνησης ** Σύμφωνα με το πρότυπο DIN EN 50178:1997 SMA Solar Technology AG 3/14

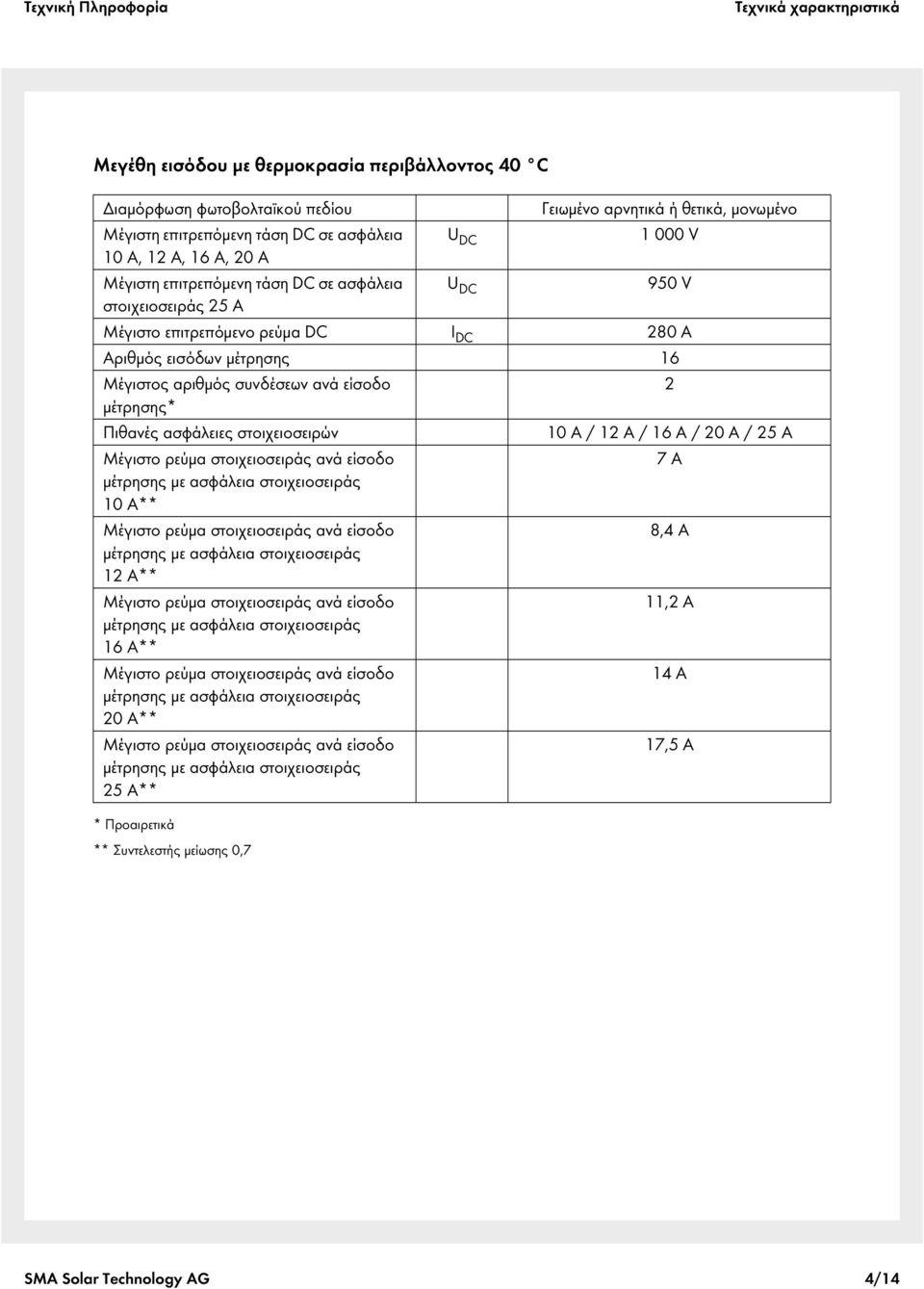

4 Τεχνικά χαρακτηριστικά Μεγέθη εισόδου με θερμοκρασία περιβάλλοντος 40 C Διαμόρφωση φωτοβολταϊκού πεδίου Γειωμένο αρνητικά ή θετικά, μονωμένο Μέγιστη επιτρεπόμενη τάση DC σε ασφάλεια U DC V 10 A, 12 A, 16 A, 20 A Μέγιστη επιτρεπόμενη τάση DC σε ασφάλεια U DC 950 V στοιχειοσειράς 25 A Μέγιστο επιτρεπόμενο ρεύμα DC I DC 280 A Αριθμός εισόδων μέτρησης 16 Μέγιστος αριθμός συνδέσεων ανά είσοδο 2 μέτρησης* Πιθανές ασφάλειες στοιχειοσειρών 10 A / 12 A / 16 A / 20 A / 25 A 10 A** 7A 12 A** 16 A** 20 A** 25 A** * Προαιρετικά ** Συντελεστής μείωσης 0,7 8,4 A 11,2 A 14 A 17,5 A SMA Solar Technology AG 4/14

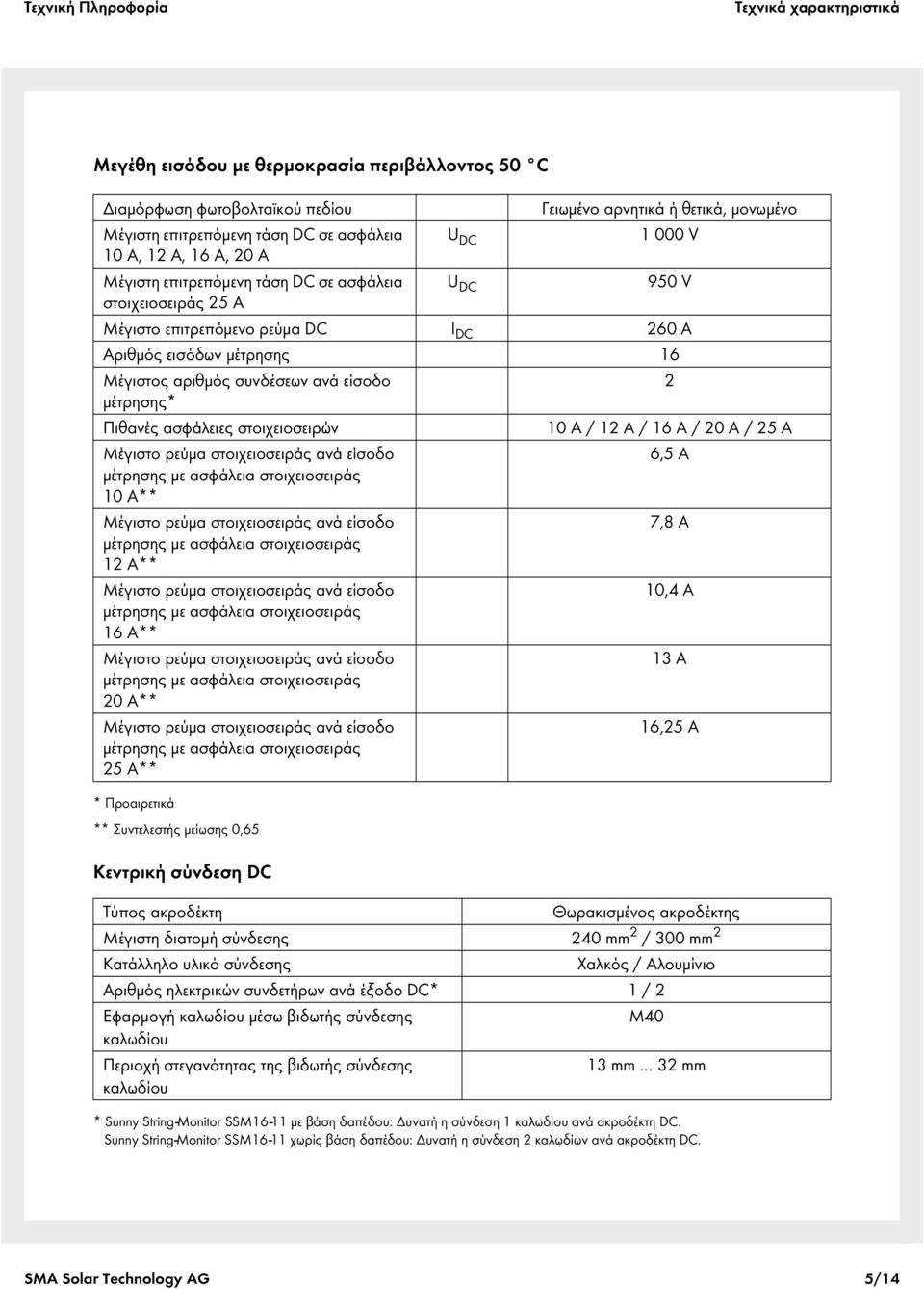

5 Τεχνικά χαρακτηριστικά Μεγέθη εισόδου με θερμοκρασία περιβάλλοντος 50 C Διαμόρφωση φωτοβολταϊκού πεδίου Γειωμένο αρνητικά ή θετικά, μονωμένο Μέγιστη επιτρεπόμενη τάση DC σε ασφάλεια U DC V 10 A, 12 A, 16 A, 20 A Μέγιστη επιτρεπόμενη τάση DC σε ασφάλεια U DC 950 V στοιχειοσειράς 25 A Μέγιστο επιτρεπόμενο ρεύμα DC I DC 260 A Αριθμός εισόδων μέτρησης 16 Μέγιστος αριθμός συνδέσεων ανά είσοδο 2 μέτρησης* Πιθανές ασφάλειες στοιχειοσειρών 10 A / 12 A / 16 A / 20 A / 25 A 10 A** 6,5 A 12 A** 16 A** 20 A** 25 A** * Προαιρετικά ** Συντελεστής μείωσης 0,65 Κεντρική σύνδεση DC 7,8 A 10,4 A 13 A 16,25 A Τύπος ακροδέκτη Θωρακισμένος ακροδέκτης Μέγιστη διατομή σύνδεσης 240 mm 2 / 300 mm 2 Κατάλληλο υλικό σύνδεσης Χαλκός / Αλουμίνιο Αριθμός ηλεκτρικών συνδετήρων ανά έξοδο DC* 1 / 2 Εφαρμογή καλωδίου μέσω βιδωτής σύνδεσης Μ40 καλωδίου Περιοχή στεγανότητας της βιδωτής σύνδεσης 13 mm 32 mm καλωδίου * Sunny String-Monitor SSM16-11 με βάση δαπέδου: Δυνατή η σύνδεση 1 καλωδίου ανά ακροδέκτη DC. Sunny String-Monitor SSM16-11 χωρίς βάση δαπέδου: Δυνατή η σύνδεση 2 καλωδίων ανά ακροδέκτη DC. SMA Solar Technology AG 5/14

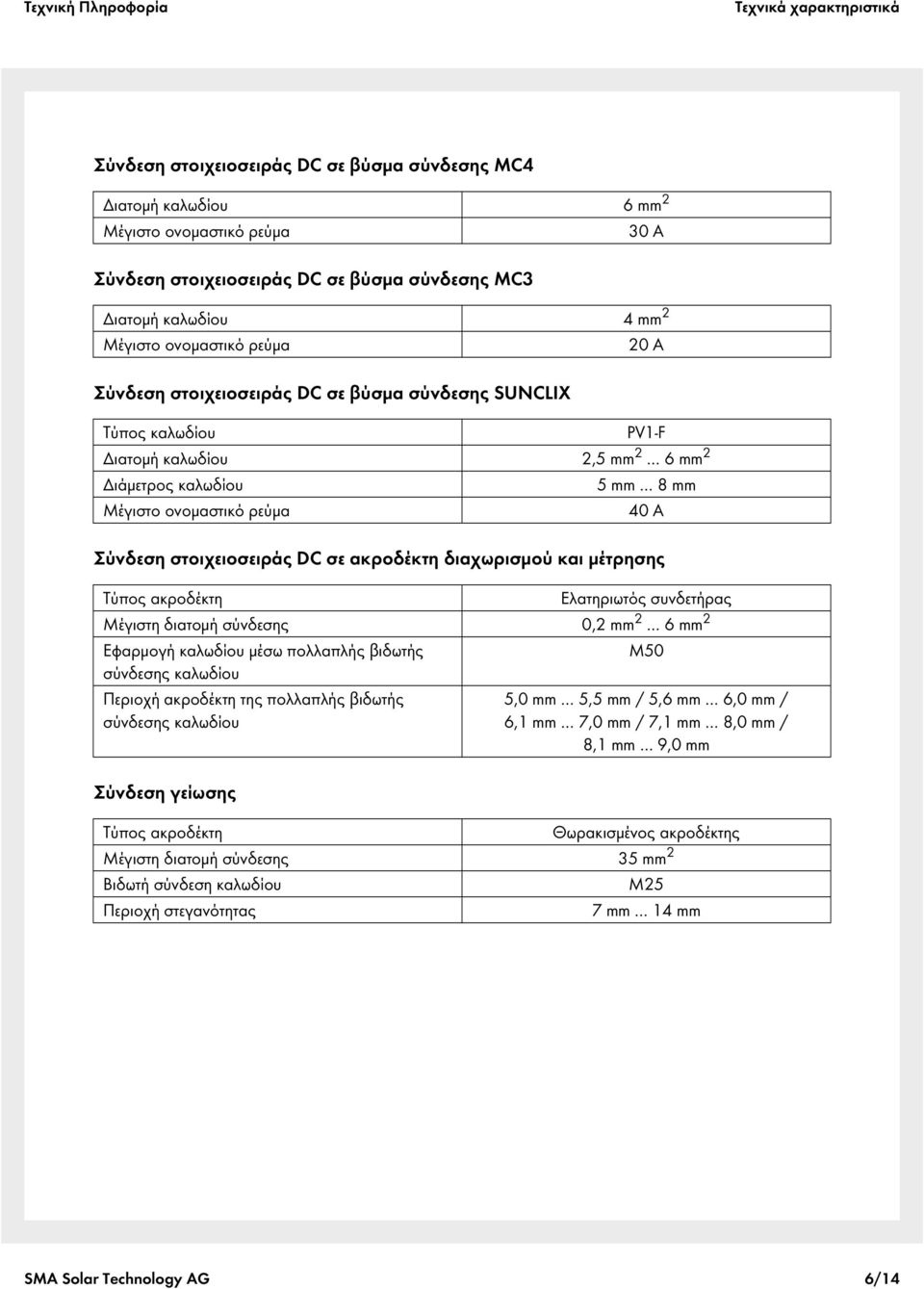

6 Τεχνικά χαρακτηριστικά Σύνδεση στοιχειοσειράς DC σε βύσμα σύνδεσης MC4 Διατομή καλωδίου 6 mm 2 Μέγιστο ονομαστικό ρεύμα Σύνδεση στοιχειοσειράς DC σε βύσμα σύνδεσης MC3 Σύνδεση στοιχειοσειράς DC σε βύσμα σύνδεσης SUNCLIX Σύνδεση στοιχειοσειράς DC σε ακροδέκτη διαχωρισμού και μέτρησης Σύνδεση γείωσης 30 A Διατομή καλωδίου 4 mm 2 Μέγιστο ονομαστικό ρεύμα 20 A Τύπος καλωδίου PV1-F Διατομή καλωδίου 2,5 mm 2 6mm 2 Διάμετρος καλωδίου 5mm 8mm Μέγιστο ονομαστικό ρεύμα 40 A Τύπος ακροδέκτη Ελατηριωτός συνδετήρας Μέγιστη διατομή σύνδεσης 0,2 mm 2 6mm 2 Εφαρμογή καλωδίου μέσω πολλαπλής βιδωτής Μ50 σύνδεσης καλωδίου Περιοχή ακροδέκτη της πολλαπλής βιδωτής σύνδεσης καλωδίου 5,0mm 5,5mm / 5,6mm 6,0mm / 6,1mm 7,0mm / 7,1mm 8,0mm / 8,1mm 9,0mm Τύπος ακροδέκτη Θωρακισμένος ακροδέκτης Μέγιστη διατομή σύνδεσης 35 mm 2 Βιδωτή σύνδεση καλωδίου Μ25 Περιοχή στεγανότητας 7 mm 14 mm SMA Solar Technology AG 6/14

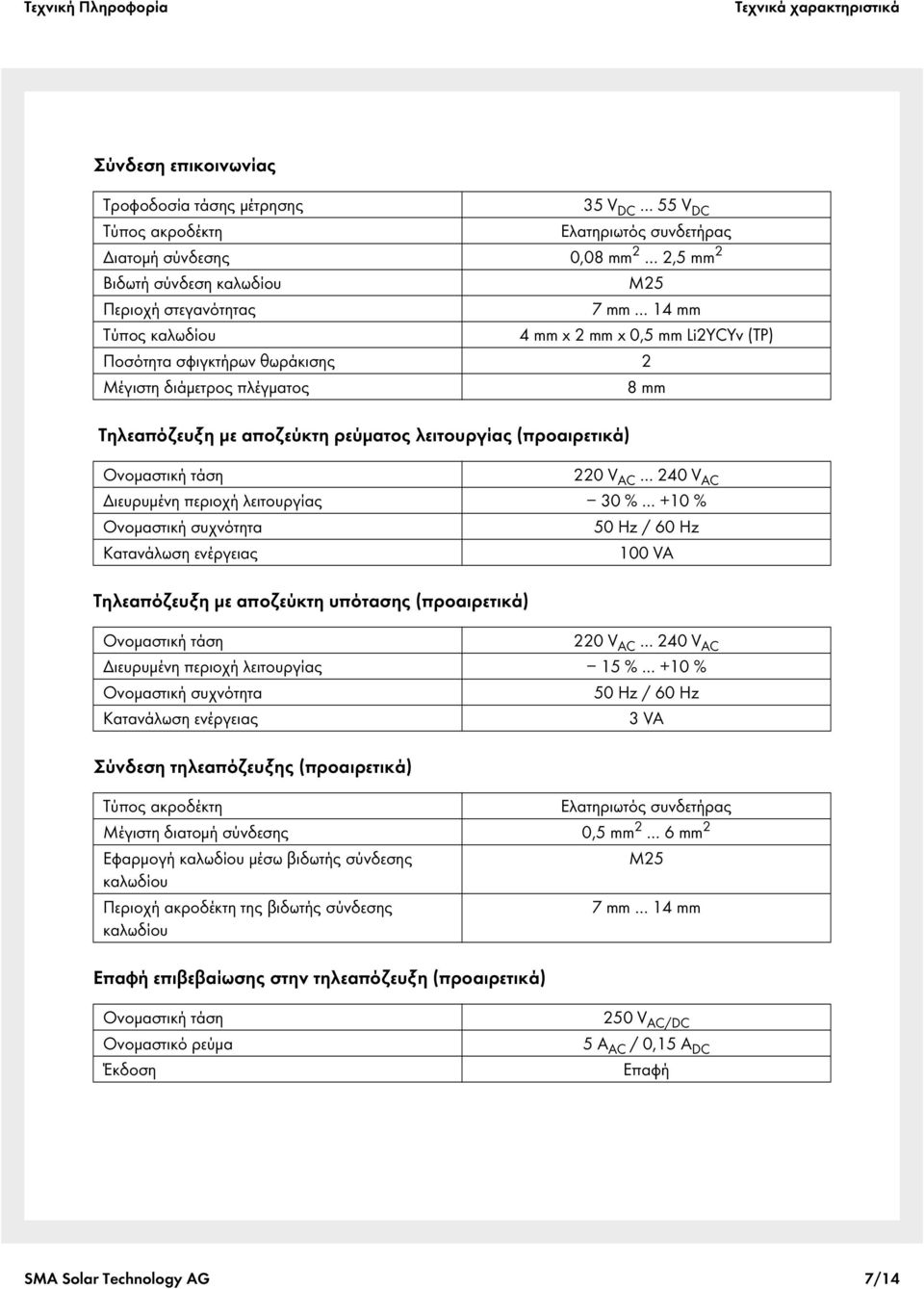

7 Τεχνικά χαρακτηριστικά Σύνδεση επικοινωνίας Τροφοδοσία τάσης μέτρησης 35 V DC 55V DC Τύπος ακροδέκτη Ελατηριωτός συνδετήρας Διατομή σύνδεσης 0,08 mm 2 2,5mm 2 Βιδωτή σύνδεση καλωδίου Μ25 Περιοχή στεγανότητας 7 mm 14 mm Τύπος καλωδίου 4 mm x 2 mm x 0,5 mm Li2YCYv (TP) Ποσότητα σφιγκτήρων θωράκισης 2 Μέγιστη διάμετρος πλέγματος 8 mm Τηλεαπόζευξη με αποζεύκτη ρεύματος λειτουργίας (προαιρετικά) Ονομαστική τάση 220 V AC 240 V AC Διευρυμένη περιοχή λειτουργίας 30 % +10 % Ονομαστική συχνότητα 50 Hz / 60 Hz Κατανάλωση ενέργειας 100 VA Τηλεαπόζευξη με αποζεύκτη υπότασης (προαιρετικά) Ονομαστική τάση 220 V AC 240 V AC Διευρυμένη περιοχή λειτουργίας 15 % +10 % Ονομαστική συχνότητα 50 Hz / 60 Hz Κατανάλωση ενέργειας 3 VA Σύνδεση τηλεαπόζευξης (προαιρετικά) Τύπος ακροδέκτη Ελατηριωτός συνδετήρας Μέγιστη διατομή σύνδεσης 0,5 mm 2 6mm 2 Εφαρμογή καλωδίου μέσω βιδωτής σύνδεσης Μ25 καλωδίου Περιοχή ακροδέκτη της βιδωτής σύνδεσης 7mm 14mm καλωδίου Επαφή επιβεβαίωσης στην τηλεαπόζευξη (προαιρετικά) Ονομαστική τάση Ονομαστικό ρεύμα Έκδοση 250 V AC/DC 5 A AC / 0,15 A DC Επαφή SMA Solar Technology AG 7/14

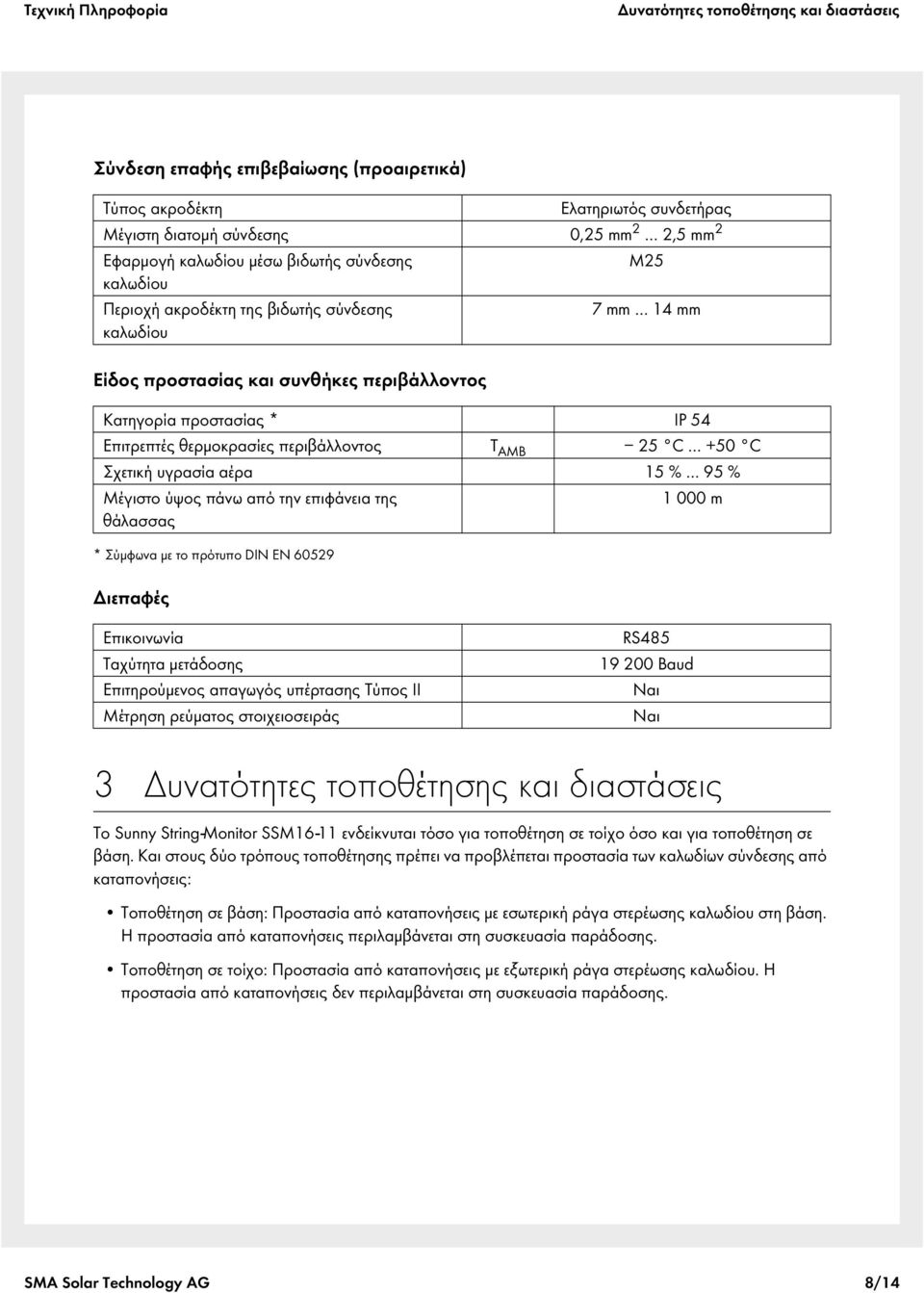

8 Δυνατότητες τοποθέτησης και διαστάσεις Σύνδεση επαφής επιβεβαίωσης (προαιρετικά) Τύπος ακροδέκτη Ελατηριωτός συνδετήρας Μέγιστη διατομή σύνδεσης 0,25 mm 2 2,5mm 2 Εφαρμογή καλωδίου μέσω βιδωτής σύνδεσης Μ25 καλωδίου Περιοχή ακροδέκτη της βιδωτής σύνδεσης 7mm 14mm καλωδίου Είδος προστασίας και συνθήκες περιβάλλοντος Κατηγορία προστασίας * IP 54 Επιτρεπτές θερμοκρασίες περιβάλλοντος T AMB 25 C +50 C Σχετική υγρασία αέρα 15 % 95 % Μέγιστο ύψος πάνω από την επιφάνεια της θάλασσας 1000m * Σύμφωνα με το πρότυπο DIN EN Διεπαφές Επικοινωνία Ταχύτητα μετάδοσης Επιτηρούμενος απαγωγός υπέρτασης Τύπος II Μέτρηση ρεύματος στοιχειοσειράς RS Baud 3 Δυνατότητες τοποθέτησης και διαστάσεις Το Sunny String-Monitor SSM16-11 ενδείκνυται τόσο για τοποθέτηση σε τοίχο όσο και για τοποθέτηση σε βάση. Και στους δύο τρόπους τοποθέτησης πρέπει να προβλέπεται προστασία των καλωδίων σύνδεσης από καταπονήσεις: Τοποθέτηση σε βάση: Προστασία από καταπονήσεις με εσωτερική ράγα στερέωσης καλωδίου στη βάση. Η προστασία από καταπονήσεις περιλαμβάνεται στη συσκευασία παράδοσης. Τοποθέτηση σε τοίχο: Προστασία από καταπονήσεις με εξωτερική ράγα στερέωσης καλωδίου. Η προστασία από καταπονήσεις δεν περιλαμβάνεται στη συσκευασία παράδοσης. SMA Solar Technology AG 8/14

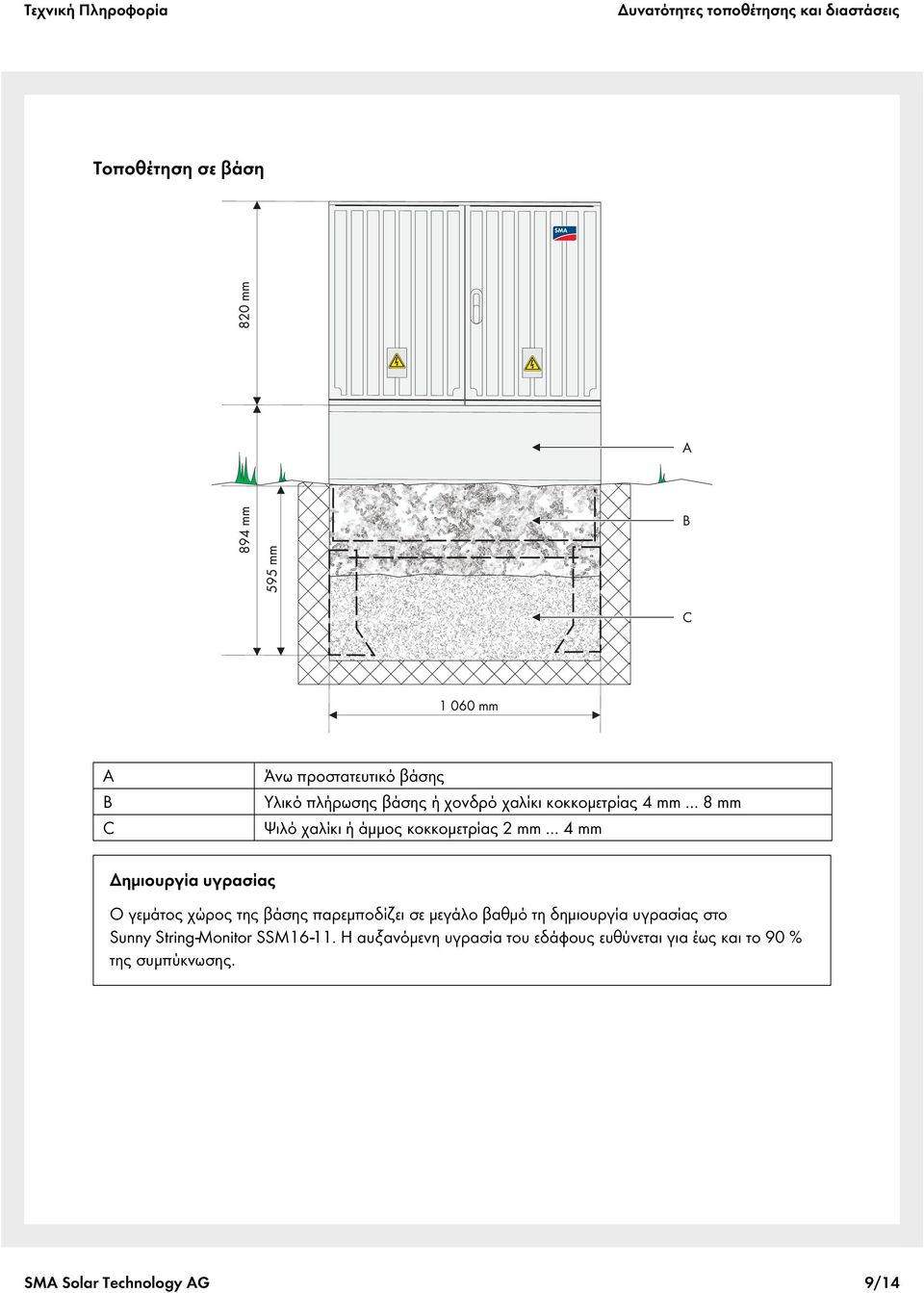

9 Δυνατότητες τοποθέτησης και διαστάσεις Τοποθέτηση σε βάση A Β C Άνω προστατευτικό βάσης Υλικό πλήρωσης βάσης ή χονδρό χαλίκι κοκκομετρίας 4 mm 8 mm Ψιλό χαλίκι ή άμμος κοκκομετρίας 2 mm 4 mm Δημιουργία υγρασίας Ο γεμάτος χώρος της βάσης παρεμποδίζει σε μεγάλο βαθμό τη δημιουργία υγρασίας στο Sunny String-Monitor SSM Η αυξανόμενη υγρασία του εδάφους ευθύνεται για έως και το 90 % της συμπύκνωσης. SMA Solar Technology AG 9/14

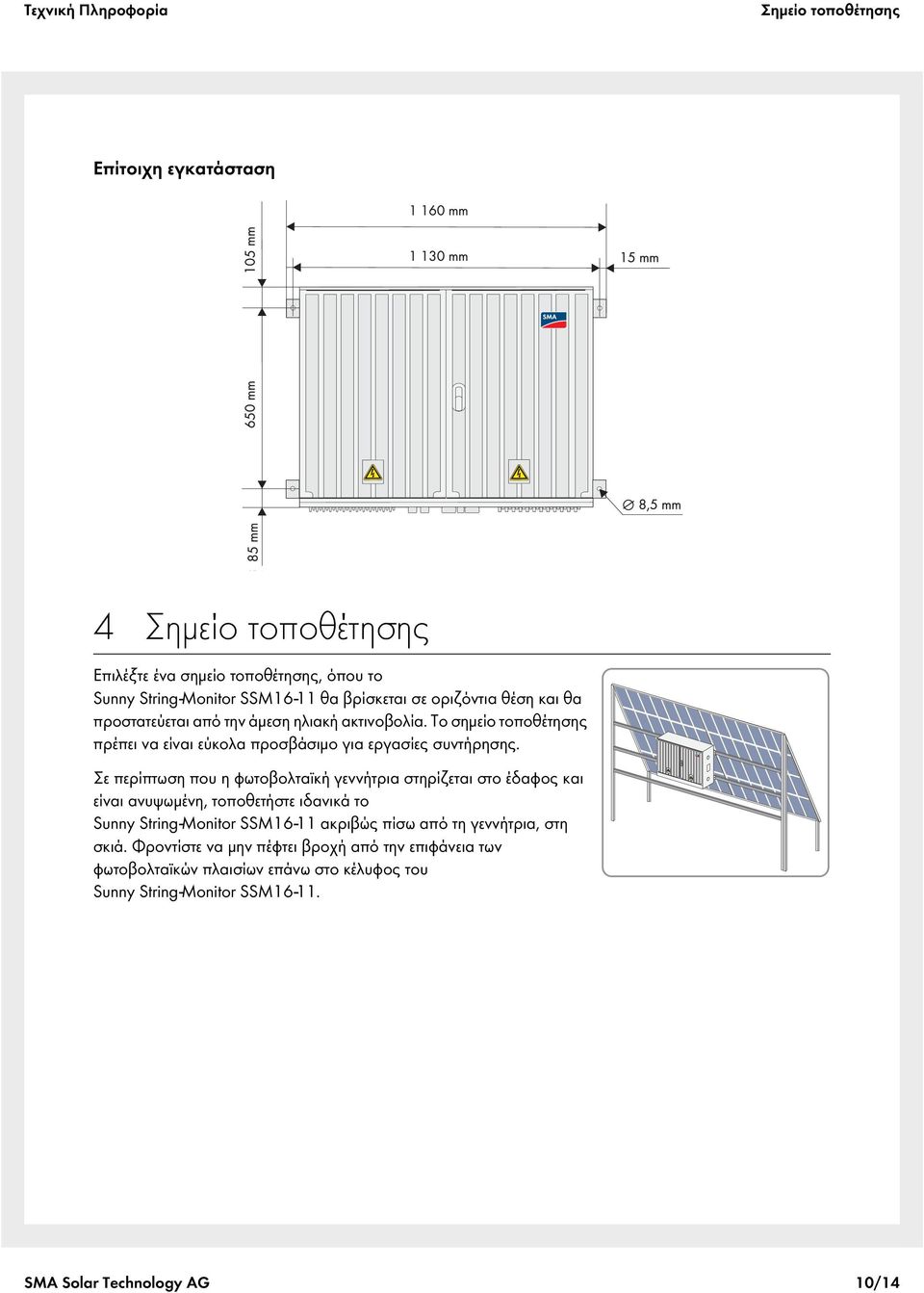

10 Σημείο τοποθέτησης Επίτοιχη εγκατάσταση 4 Σημείο τοποθέτησης Επιλέξτε ένα σημείο τοποθέτησης, όπου το Sunny String-Monitor SSM16-11 θα βρίσκεται σε οριζόντια θέση και θα προστατεύεται από την άμεση ηλιακή ακτινοβολία. Το σημείο τοποθέτησης πρέπει να είναι εύκολα προσβάσιμο για εργασίες συντήρησης. Σε περίπτωση που η φωτοβολταϊκή γεννήτρια στηρίζεται στο έδαφος και είναι ανυψωμένη, τοποθετήστε ιδανικά το Sunny String-Monitor SSM16-11 ακριβώς πίσω από τη γεννήτρια, στη σκιά. Φροντίστε να μην πέφτει βροχή από την επιφάνεια των φωτοβολταϊκών πλαισίων επάνω στο κέλυφος του Sunny String-Monitor SSM SMA Solar Technology AG 10/14

11 Ηλεκτρική σύνδεση 5 Ηλεκτρική σύνδεση Στον κεντρικό σταθμό DC μπορούν να συνδεθούν μονόκλωνα ή πολύκλωνα, σφαιρικά ή μονότροπα καλώδια από χαλκό ή από αλουμίνιο. Στον παρακάτω πίνακα φαίνονται οι διάφορες δυνατότητες σύνδεσης. Διατομή ακροδεκτών για χάλκινα καλώδια Ηλεκτρικός συνδετήρας Αριθμός των αγωγών Στρογγυλός, μονόκλωνος Διατομή ακροδέκτη Στρογγυλός, πολύκλωνος Μονότροπος, μονόκλωνος * Sunny String-Monitor SSM16-11 με βάση δαπέδου: Δυνατή η σύνδεση 1 καλωδίου ανά ακροδέκτη DC. ** Sunny String-Monitor SSM16-11 χωρίς βάση δαπέδου: Δυνατή η σύνδεση 2 καλωδίων ανά ακροδέκτη DC. Μονότροπος, πολύκλωνος Μέγ. 240 mm 2 1* 25 mm 2 25 mm 2 50 mm 2 35 mm 2 50 mm mm mm mm 2 2** 25 mm 2 25 mm 2 50 mm 2 35 mm 2 50 mm mm mm mm 2 Μέγ. 300 mm 2 1* mm mm mm mm mm mm 2 2** 70 mm 2 70 mm 2 95 mm 2 95 mm mm mm mm 2 Διατομή ακροδεκτών για καλώδια αλουμινίου Ηλεκτρικός συνδετήρας Αριθμός των αγωγών Στρογγυλός, μονόκλωνος Διατομή ακροδέκτη Στρογγυλός, πολύκλωνος Μονότροπος, μονόκλωνος * Sunny String-Monitor SSM16-11 με βάση δαπέδου: Δυνατή η σύνδεση 1 καλωδίου ανά ακροδέκτη DC. ** Sunny String-Monitor SSM16-11 χωρίς βάση δαπέδου: Δυνατή η σύνδεση 2 καλωδίων ανά ακροδέκτη DC. Μονότροπος, πολύκλωνος Μέγ. 240 mm 2 1* 25 mm 2 25 mm 2 50 mm 2 95 mm 2 50 mm mm mm mm 2 2** 25 mm 2 25 mm 2 50 mm 2 50 mm 2 50 mm mm mm 2 95 mm 2 Μέγ. 300 mm 2 1* mm mm mm mm mm mm 2 2** 70 mm 2 70 mm 2 95 mm 2 95 mm mm mm mm 2 SMA Solar Technology AG 11/14

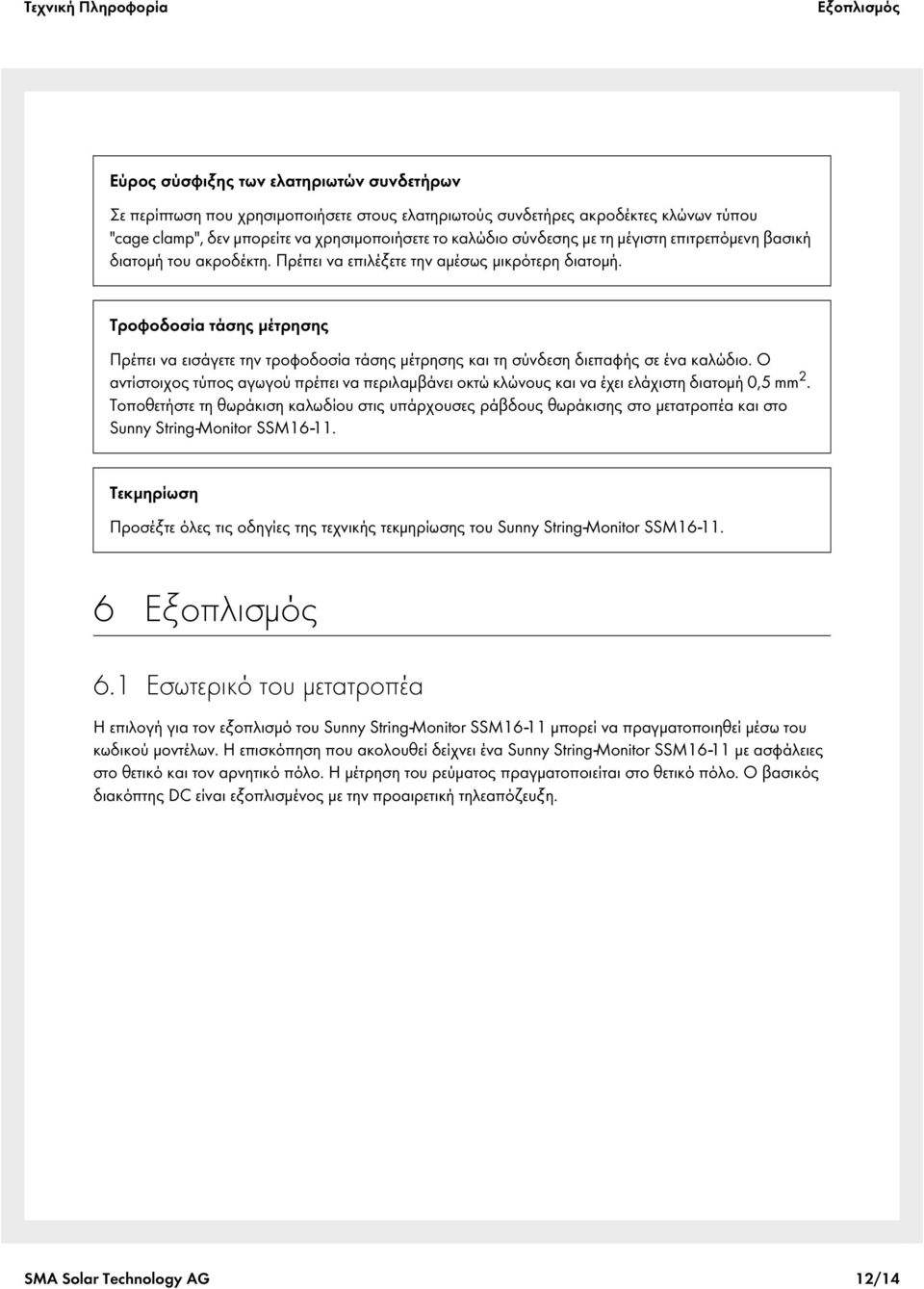

12 Εξοπλισμός Εύρος σύσφιξης των ελατηριωτών συνδετήρων Σε περίπτωση που χρησιμοποιήσετε στους ελατηριωτούς συνδετήρες ακροδέκτες κλώνων τύπου "cage clamp", δεν μπορείτε να χρησιμοποιήσετε το καλώδιο σύνδεσης με τη μέγιστη επιτρεπόμενη βασική διατομή του ακροδέκτη. Πρέπει να επιλέξετε την αμέσως μικρότερη διατομή. Τροφοδοσία τάσης μέτρησης Πρέπει να εισάγετε την τροφοδοσία τάσης μέτρησης και τη σύνδεση διεπαφής σε ένα καλώδιο. Ο αντίστοιχος τύπος αγωγού πρέπει να περιλαμβάνει οκτώ κλώνους και να έχει ελάχιστη διατομή 0,5 mm 2. Τοποθετήστε τη θωράκιση καλωδίου στις υπάρχουσες ράβδους θωράκισης στο μετατροπέα και στο Sunny String-Monitor SSM Τεκμηρίωση Προσέξτε όλες τις οδηγίες της τεχνικής τεκμηρίωσης του Sunny String-Monitor SSM Εξοπλισμός 6.1 Εσωτερικό του μετατροπέα Η επιλογή για τον εξοπλισμό του Sunny String-Monitor SSM16-11 μπορεί να πραγματοποιηθεί μέσω του κωδικού μοντέλων. Η επισκόπηση που ακολουθεί δείχνει ένα Sunny String-Monitor SSM16-11 με ασφάλειες στο θετικό και τον αρνητικό πόλο. Η μέτρηση του ρεύματος πραγματοποιείται στο θετικό πόλο. Ο βασικός διακόπτης DC είναι εξοπλισμένος με την προαιρετική τηλεαπόζευξη. SMA Solar Technology AG 12/14

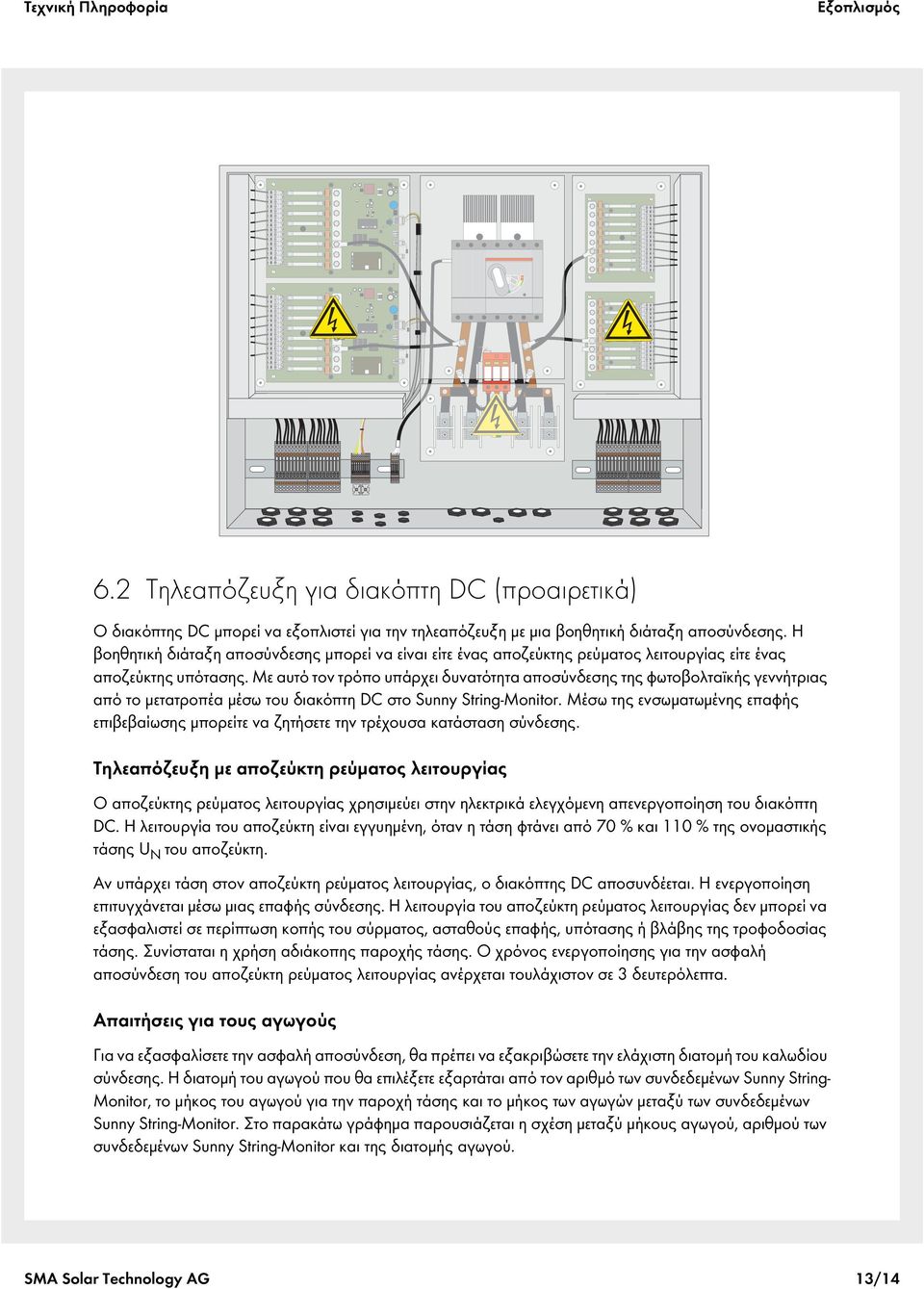

13 Εξοπλισμός 6.2 Τηλεαπόζευξη για διακόπτη DC (προαιρετικά) Ο διακόπτης DC μπορεί να εξοπλιστεί για την τηλεαπόζευξη με μια βοηθητική διάταξη αποσύνδεσης. Η βοηθητική διάταξη αποσύνδεσης μπορεί να είναι είτε ένας αποζεύκτης ρεύματος λειτουργίας είτε ένας αποζεύκτης υπότασης. Με αυτό τον τρόπο υπάρχει δυνατότητα αποσύνδεσης της φωτοβολταϊκής γεννήτριας από το μετατροπέα μέσω του διακόπτη DC στο Sunny String-Monitor. Μέσω της ενσωματωμένης επαφής επιβεβαίωσης μπορείτε να ζητήσετε την τρέχουσα κατάσταση σύνδεσης. Τηλεαπόζευξη με αποζεύκτη ρεύματος λειτουργίας Ο αποζεύκτης ρεύματος λειτουργίας χρησιμεύει στην ηλεκτρικά ελεγχόμενη απενεργοποίηση του διακόπτη DC. Η λειτουργία του αποζεύκτη είναι εγγυημένη, όταν η τάση φτάνει από 70 % και 110 % της ονομαστικής τάσης U N του αποζεύκτη. Αν υπάρχει τάση στον αποζεύκτη ρεύματος λειτουργίας, ο διακόπτης DC αποσυνδέεται. Η ενεργοποίηση επιτυγχάνεται μέσω μιας επαφής σύνδεσης. Η λειτουργία του αποζεύκτη ρεύματος λειτουργίας δεν μπορεί να εξασφαλιστεί σε περίπτωση κοπής του σύρματος, ασταθούς επαφής, υπότασης ή βλάβης της τροφοδοσίας τάσης. Συνίσταται η χρήση αδιάκοπης παροχής τάσης. Ο χρόνος ενεργοποίησης για την ασφαλή αποσύνδεση του αποζεύκτη ρεύματος λειτουργίας ανέρχεται τουλάχιστον σε 3 δευτερόλεπτα. Απαιτήσεις για τους αγωγούς Για να εξασφαλίσετε την ασφαλή αποσύνδεση, θα πρέπει να εξακριβώσετε την ελάχιστη διατομή του καλωδίου σύνδεσης. Η διατομή του αγωγού που θα επιλέξετε εξαρτάται από τον αριθμό των συνδεδεμένων Sunny String- Monitor, το μήκος του αγωγού για την παροχή τάσης και το μήκος των αγωγών μεταξύ των συνδεδεμένων Sunny String-Monitor. Στο παρακάτω γράφημα παρουσιάζεται η σχέση μεταξύ μήκους αγωγού, αριθμού των συνδεδεμένων Sunny String-Monitor και της διατομής αγωγού. SMA Solar Technology AG 13/14

14 Εξοπλισμός Αριθμός διακοπτών DC Τηλεαπόζευξη με αποζεύκτη υπότασης Ο αποζεύκτης υπότασης χρησιμεύει στην ηλεκτρικά ελεγχόμενη απενεργοποίηση του διακόπτη DC. Ο διακόπτης DC αποσυνδέεται, όταν στον αποζεύκτη υπότασης δεν υπάρχει τάση ή αν η τάση είναι κάτω από το 85 % της ονομαστικής τάσης U N του αποζεύκτη. Ο διακόπτης ισχύος ενεργοποιείται ξανά μετά την αποσύνδεση, αν η τάση υπερβαίνει το 85 % της ονομαστικής τάσης U N του αποζεύκτη. Μπορείτε να ενεργοποιήσετε το διακόπτη DC χειροκίνητα, μόνο όταν ο αποζεύκτης υπότασης τροφοδοτείται με τάση. Για την αποφυγή άσκοπων διακοπών, συνίσταται η αδιάκοπη παροχή ρεύματος. Ο αποζεύκτης υπότασης είναι σχεδιασμένος για συνεχή λειτουργία. Η ενεργοποίηση επιτυγχάνεται μέσω μιας επαφής διακοπής. Ο αποζεύκτης υπότασης είναι το κατάλληλο εξάρτημα αποσύνδεσης για ασφαλή απενεργοποίηση ή κλείδωμα λειτουργίας, π.χ. για απενεργοποίηση έκτακτης ανάγκης, επειδή απενεργοποιείται πάντα σε περίπτωση βλάβης. Ο χρόνος διακοπής για την ασφαλή αποσύνδεση του αποζεύκτη υπότασης ανέρχεται τουλάχιστον σε 1 δευτερόλεπτο. Απαιτήσεις για τους αγωγούς Για μια ασφαλή λειτουργία συνίσταται διατομή αγωγού τουλάχιστον 2,5 mm 2 για συνολικό μήκος αγωγού m. Επιλογή τρόπου αποσύνδεσης Μέγιστη απόσταση ανάμεσα στα Sunny String-Monitor, ή ανάμεσα στην τροφοδοσία τάσης και το πρώτο Sunny String-Monitor [m] Ανάλογα με τις νομικές διατάξεις που ισχύουν στον τόπο εγκατάστασης, υπάρχει η δυνατότητα να απαιτήσετε η απομακρυσμένη εκκίνηση να θεωρηθεί ως λειτουργία επαφής ανοίγματος. Η απομακρυσμένη εκκίνηση με αποζεύκτη υπότασης ικανοποιεί την απαίτηση αυτή. SMA Solar Technology AG 14/14
