ΤΕΧΝΙΚΟ ΣΧΕΔΙΟ. Ενότητα 6: Σχέδιο απλής εγκατάστασης

Transcript

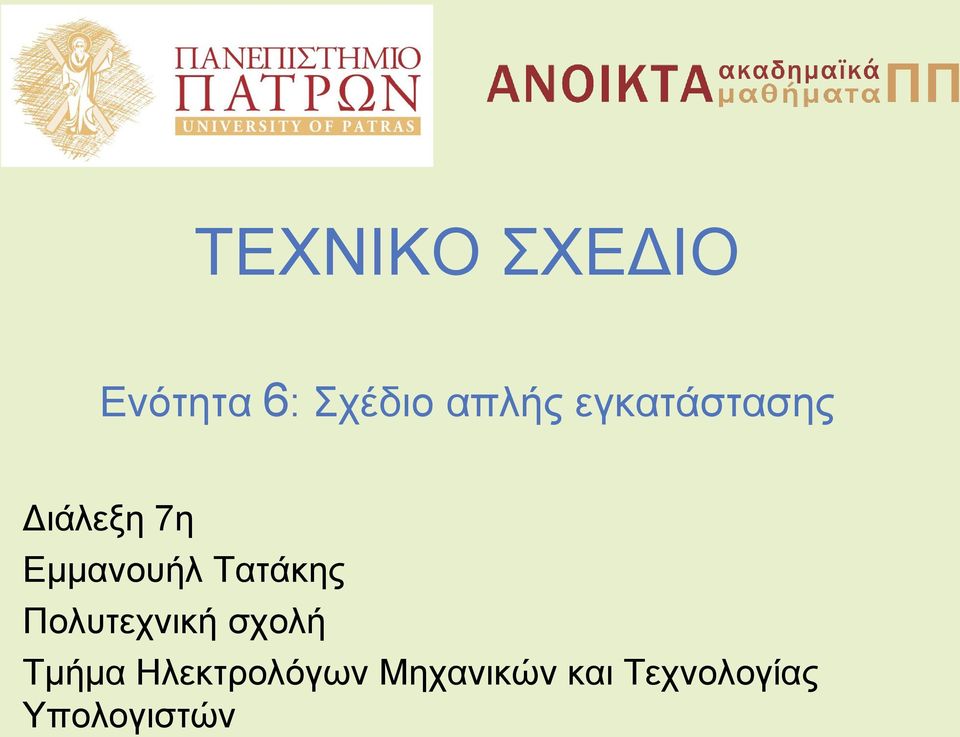

1 ΤΕΧΝΙΚΟ ΣΧΕΔΙΟ Ενότητα 6: Σχέδιο απλής εγκατάστασης Διάλεξη 7η Εμμανουήλ Τατάκης Πολυτεχνική σχολή Τμήμα Ηλεκτρολόγων Μηχανικών και Τεχνολογίας Υπολογιστών

2 ENOTHTA B ΗΛΕΚΤΡΟΛΟΓΙΚΟ ΣΧΕΔΙΟ ΔΙΑΛΕΞΗ 7 η

3 ΔΙΑΦΟΡΑ ΣΥΜΒΟΛΑ ΗΛΕΚΤΡΟΛΟΓΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΓΙΑ ΜΟΝΟΓΡΑΜΜΙΚΟ ΣΧΕΔΙΟ Προσοχή στα συνήθως χρησιμοποιούμενα σύμβολα (παροχές, διακόπτες, πρίζες, φωτιστικά κλπ)

4 ΔΙΑΚΟΠΤΕΣ (1) Απλός διακόπτης Διακόπτης εναλλακτικός (επιλογής ομάδος) Διακόπτης σειράς ή επιλογικός (κομμυτατέρ) Διακόπτης μεταγωγικός (αλλέ-ρετούρ): Ακραίος Ενδιάμεσος (εναλλαγής)

5 Απλός διακόπτης ΔΙΑΚΟΠΤΕΣ (1) Διακόπτει ή ενώνει τον αγωγό της φάσης. Άρα ένας αγωγός μπαίνει κι ένας βγαίνει (σύνολο 2). φάση προς φορτίο Περιστροφικόςπολυγραμμικό Περιστροφικός ή πλήκτρου μονογραμμικό φάση προς φορτίο προς φορτίο φάση Προς φορτίο Πλήκτρουπολυγραμμικό κυκλωματικό φάση

6 ΔΙΑΚΟΠΤΕΣ (2) Απλός διακόπτης - Παράδειγμα

7 ΔΙΑΚΟΠΤΕΣ (2) Απλός διακόπτης - Παράδειγμα

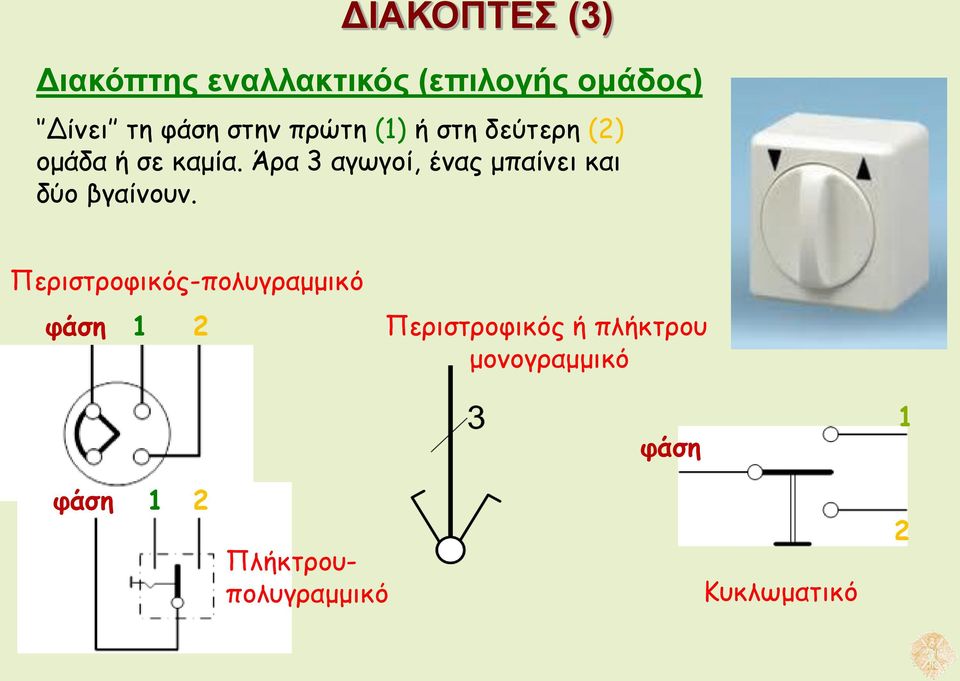

8 ΔΙΑΚΟΠΤΕΣ (3) Διακόπτης εναλλακτικός (επιλογής ομάδος) Δίνει τη φάση στην πρώτη (1) ή στη δεύτερη (2) ομάδα ή σε καμία. Άρα 3 αγωγοί, ένας μπαίνει και δύο βγαίνουν. Περιστροφικός-πολυγραμμικό φάση 1 2 Περιστροφικός ή πλήκτρου μονογραμμικό φάση 1 φάση 1 2 Πλήκτρουπολυγραμμικό Κυκλωματικό 2

9 ΔΙΑΚΟΠΤΕΣ (4) Διακόπτης εναλλακτικός (επιλογής ομάδος) - Παράδειγμα

10 ΔΙΑΚΟΠΤΕΣ (4) Διακόπτης εναλλακτικός (επιλογής ομάδος) - Παράδειγμα

11 ΔΙΑΚΟΠΤΕΣ (4) Διακόπτης εναλλακτικός (επιλογής ομάδος) - Παράδειγμα

12 ΔΙΑΚΟΠΤΕΣ (4) Διακόπτης εναλλακτικός (επιλογής ομάδος) - Παράδειγμα

13 ΔΙΑΚΟΠΤΕΣ (4) Διακόπτης εναλλακτικός (επιλογής ομάδος) - Παράδειγμα

14 Α) Σχεδίαση ηλεκτρικής εγκατάστασης ενός φωτιστικού (γειωμένου) με ένα διακόπτη (περιστροφικό ή πλήκτρου) Κυκλωματικό ή λειτουργικό σχέδιο

15 Α) Σχεδίαση ηλεκτρικής εγκατάστασης ενός φωτιστικού (γειωμένου) με ένα διακόπτη (περιστροφικό ή πλήκτρου) (συνέχεια) Πολυγραμμικό σχέδιο

16 Α) Σχεδίαση ηλεκτρικής εγκατάστασης ενός φωτιστικού (γειωμένου) με ένα διακόπτη (περιστροφικό ή πλήκτρου) (συνέχεια) Πολυγραμμικό σχέδιο

17 Α) Σχεδίαση ηλεκτρικής εγκατάστασης ενός φωτιστικού (γειωμένου) με ένα διακόπτη (περιστροφικό ή πλήκτρου) (συνέχεια) Πολυγραμμικό σχέδιο Διαστάσεις, τύποι και πάχη γραμμών

18 Α) Σχεδίαση ηλεκτρικής εγκατάστασης ενός φωτιστικού (γειωμένου) με ένα διακόπτη (περιστροφικό ή πλήκτρου) (συνέχεια) Μονογραμμικό σχέδιο

19 Α) Σχεδίαση ηλεκτρικής εγκατάστασης ενός φωτιστικού (γειωμένου) με ένα διακόπτη (περιστροφικό ή πλήκτρου) (συνέχεια) Μονογραμμικό σχέδιο Διαστάσεις, τύποι και πάχη γραμμών

20 Α) Σχεδίαση ηλεκτρικής εγκατάστασης ενός φωτιστικού (γειωμένου) με ένα διακόπτη (περιστροφικό ή πλήκτρου) (συνέχεια) Εποπτικό μονογραμμικό σχέδιο Κάτοψη

21 Β) Σχεδίαση ηλεκτρικής εγκατάστασης που περιλαμβάνει τρία φωτιστικά σώματα (με γείωση), που ελέγχονται από ένα σημείο και μία πρίζα σούκο. Παροχή Κυκλωματικό ή λειτουργικό σχέδιο

22 Β) Σχεδίαση ηλεκτρικής εγκατάστασης που περιλαμβάνει τρία φωτιστικά σώματα (με γείωση), που ελέγχονται από ένα σημείο και μία πρίζα σούκο. Παροχή Κυκλωματικό ή λειτουργικό σχέδιο

23 Β) Σχεδίαση ηλεκτρικής εγκατάστασης που περιλαμβάνει τρία φωτιστικά σώματα (με γείωση) που ελέγχονται από ένα σημείο και μία πρίζα σούκο (συνέχεια). Παροχή Πολυγραμμικό σχέδιο

24 Β) Σχεδίαση ηλεκτρικής εγκατάστασης που περιλαμβάνει τρία φωτιστικά σώματα (με γείωση) που ελέγχονται από ένα σημείο και μία πρίζα σούκο (συνέχεια). Παροχή Πολυγραμμικό σχέδιο

25 Β) Σχεδίαση ηλεκτρικής εγκατάστασης που περιλαμβάνει τρία φωτιστικά σώματα (με γείωση) που ελέγχονται από ένα σημείο και μία πρίζα σούκο (συνέχεια). Παροχή Πολυγραμμικό σχέδιο

26 Β) Σχεδίαση ηλεκτρικής εγκατάστασης που περιλαμβάνει τρία φωτιστικά σώματα (με γείωση) που ελέγχονται από ένα σημείο και μία πρίζα σούκο (συνέχεια). Παροχή Πολυγραμμικό σχέδιο

27 Β) Σχεδίαση ηλεκτρικής εγκατάστασης που περιλαμβάνει τρία φωτιστικά σώματα (με γείωση) που ελέγχονται από ένα σημείο και μία πρίζα σούκο (συνέχεια). Παροχή Πολυγραμμικό σχέδιο

28 Β) Σχεδίαση ηλεκτρικής εγκατάστασης που περιλαμβάνει τρία φωτιστικά σώματα (με γείωση) που ελέγχονται από ένα σημείο και μία πρίζα σούκο (συνέχεια). Παροχή Πολυγραμμικό σχέδιο

29 Β) Σχεδίαση ηλεκτρικής εγκατάστασης που περιλαμβάνει τρία φωτιστικά σώματα (με γείωση), που ελέγχονται από ένα σημείο και μία πρίζα σούκο (συνέχεια). Πολυγραμμικό σχέδιο Διαστάσεις, τύποι και πάχη γραμμών

30 Β) Σχεδίαση ηλεκτρικής εγκατάστασης που περιλαμβάνει τρία φωτιστικά σώματα (με γείωση), που ελέγχονται από ένα σημείο και μία πρίζα σούκο (συνέχεια). Μονογραμμικό σχέδιο

31 Β) Σχεδίαση ηλεκτρικής εγκατάστασης που περιλαμβάνει τρία φωτιστικά σώματα (με γείωση), που ελέγχονται από ένα σημείο και μία πρίζα σούκο (συνέχεια). Διόρθωση Σχεδίων Διόρθωση Σχεδίων Εργασία κατ οίκον Να διορθωθούν τα σχέδια της ηλεκτρικής εγκατάστασης (Β) και να προσαρμοστούν στο νέο πρότυπο ΕΛΟΤ HD 384 Λύση Δείτε το video που έχει αναρτηθεί στο e-class στα πολυμέσα.

32 Γ) Σχεδίαση ηλεκτρικής εγκατάστασης με 4 γειωμένα φωτιστικά σώματα και διακόπτη επιλογής ομάδων (εναλλακτικός). Κυκλωματικό ή λειτουργικό σχέδιο

33 Γ) Σχεδίαση ηλεκτρικής εγκατάστασης με 4 γειωμένα φωτιστικά σώματα και διακόπτη επιλογής ομάδων (εναλλακτικός). Κυκλωματικό ή λειτουργικό σχέδιο

34 Γ) Σχεδίαση ηλεκτρικής εγκατάστασης με 4 γειωμένα φωτιστικά σώματα και διακόπτη επιλογής ομάδων (εναλλακτικός). Κυκλωματικό ή λειτουργικό σχέδιο

35 Γ) Σχεδίαση ηλεκτρικής εγκατάστασης με 4 γειωμένα φωτιστικά σώματα και διακόπτη επιλογής ομάδων (εναλλακτικός). Κυκλωματικό ή λειτουργικό σχέδιο

36 Γ) Σχεδίαση ηλεκτρικής εγκατάστασης με 4 γειωμένα φωτιστικά σώματα και διακόπτη επιλογής ομάδων (εναλλακτικός). Πολυγραμμικό σχέδιο

37 Γ) Σχεδίαση ηλεκτρικής εγκατάστασης με 4 γειωμένα φωτιστικά σώματα και διακόπτη επιλογής ομάδων (εναλλακτικός). Πολυγραμμικό σχέδιο

38 Γ) Σχεδίαση ηλεκτρικής εγκατάστασης με 4 γειωμένα φωτιστικά σώματα και διακόπτη επιλογής ομάδων (εναλλακτικός). Πολυγραμμικό σχέδιο

39 Γ) Σχεδίαση ηλεκτρικής εγκατάστασης με 4 γειωμένα φωτιστικά σώματα και διακόπτη επιλογής ομάδων (εναλλακτικός). Πολυγραμμικό σχέδιο

40 Γ) Σχεδίαση ηλεκτρικής εγκατάστασης με 4 γειωμένα φωτιστικά σώματα και διακόπτη επιλογής ομάδων (εναλλακτικός). Μονογραμμικό σχέδιο

41 ΔΙΑΚΟΠΤΕΣ (5) Διακόπτης σειράς ή επιλογικός (κομμυτατέρ) Δίνει τη φάση στην πρώτη (1) ή στη δεύτερη (2) ομάδα ή και στις δύο ομάδες (1 + 2) ή σε καμία. Άρα 3 αγωγοί, ένας μπαίνει και δύο βγαίνουν. Πρακτικά πρόκειται για δύο απλούς διακόπτες μαζί που ελέγχονται ανεξάρτητα. Περιστροφικός-πολυγραμμικό φάση 1 2 φάση 1 2 Πλήκτρουπολυγραμμικό

42 ΔΙΑΚΟΠΤΕΣ (5) Διακόπτης σειράς ή επιλογικός (κομμυτατέρ) Δίνει τη φάση στην πρώτη (1) ή στη δεύτερη (2) ομάδα ή και στις δύο ομάδες (1 + 2) ή σε καμία. Άρα 3 αγωγοί, ένας μπαίνει και δύο βγαίνουν. Πρακτικά πρόκειται για δύο απλούς διακόπτες μαζί που ελέγχονται ανεξάρτητα. Περιστροφικός-πολυγραμμικό φάση 1 2 φάση 1 2 Πλήκτρουπολυγραμμικό

43 ΔΙΑΚΟΠΤΕΣ (5) Διακόπτης σειράς ή επιλογικός (κομμυτατέρ) Δίνει τη φάση στην πρώτη (1) ή στη δεύτερη (2) ομάδα ή και στις δύο ομάδες (1 + 2) ή σε καμία. Άρα 3 αγωγοί, ένας μπαίνει και δύο βγαίνουν. Πρακτικά πρόκειται για δύο απλούς διακόπτες μαζί που ελέγχονται ανεξάρτητα. Περιστροφικός-πολυγραμμικό φάση 1 2 φάση 1 2 Πλήκτρουπολυγραμμικό

44 ΔΙΑΚΟΠΤΕΣ (5) Διακόπτης σειράς ή επιλογικός (κομμυτατέρ) Δίνει τη φάση στην πρώτη (1) ή στη δεύτερη (2) ομάδα ή και στις δύο ομάδες (1 + 2) ή σε καμία. Άρα 3 αγωγοί, ένας μπαίνει και δύο βγαίνουν. Πρακτικά πρόκειται για δύο απλούς διακόπτες μαζί που ελέγχονται ανεξάρτητα. Περιστροφικός-πολυγραμμικό φάση 1 2 φάση 1 2 Πλήκτρουπολυγραμμικό

45 ΔΙΑΚΟΠΤΕΣ (5) Διακόπτης σειράς ή επιλογικός (κομμυτατέρ) Δίνει τη φάση στην πρώτη (1) ή στη δεύτερη (2) ομάδα ή και στις δύο ομάδες (1 + 2) ή σε καμία. Άρα 3 αγωγοί, ένας μπαίνει και δύο βγαίνουν. Πρακτικά πρόκειται για δύο απλούς διακόπτες μαζί που ελέγχονται ανεξάρτητα. Περιστροφικός-πολυγραμμικό φάση 1 2 Περιστροφικός ή πλήκτρου μονογραμμικό φάση 1 φάση 1 2 Πλήκτρουπολυγραμμικό Κυκλωματικό 2

46 ΔΙΑΚΟΠΤΕΣ (6) Διακόπτης σειράς (επιλογικός ή κομμυτατέρ) - Παράδειγμα

47 ΔΙΑΚΟΠΤΕΣ (6) Διακόπτης σειράς (επιλογικός ή κομμυτατέρ) - Παράδειγμα

48 ΔΙΑΚΟΠΤΕΣ (6) Διακόπτης σειράς (επιλογικός ή κομμυτατέρ) - Παράδειγμα

49 ΔΙΑΚΟΠΤΕΣ (6) Διακόπτης σειράς (επιλογικός ή κομμυτατέρ) - Παράδειγμα

50 ΔΙΑΚΟΠΤΕΣ (6) Διακόπτης σειράς (επιλογικός ή κομμυτατέρ) - Παράδειγμα

51 Α) Σχεδίαση ηλεκτρικής εγκατάστασης που περιλαμβάνει: α) δυο απλά φωτιστικά σημεία ελεγχόμενα από δυο απλούς περιστροφικούς διακόπτες, β) μια πρίζα σούκο και γ) ένα πολύφωτο 8 (2+6) λυχνιών ελεγχόμενο από περιστροφικό διακόπτη σειράς (κομμυτατέρ). Κυκλωματικό ή λειτουργικό διάγραμμα Συνδεσμολογία λαμπτήρων πολύφωτου

52 Κυκλωματικό ή λειτουργικό σχέδιο

53 Πολυγραμμικό σχέδιο Quiz: Βρείτε τα λάθη σε σχέση με το παραστατικό σχέδιο S/2 S Φ2 Μp SL R

54 Πολυγραμμικό σχέδιο Quiz: Βρείτε τα λάθη σε σχέση με το παραστατικό σχέδιο Μp SL R

55 Πολυγραμμικό σχέδιο Quiz: Βρείτε τα λάθη σε σχέση με το παραστατικό σχέδιο Μp SL R

56 Πολυγραμμικό σχέδιο Quiz: Βρείτε τα λάθη σε σχέση με το παραστατικό σχέδιο Μp SL R

57 Μονογραμμικό σχέδιο Quiz: Βρείτε τα λάθη σε σχέση με το παραστατικό σχέδιο Φ NYA Cu 2.5mm 2 3 (ο) 4 SL

58 Μονογραμμικό στην Κάτοψη S/2 2x60W 6x75W Αναπαρίσταται μόνο η εγκατάσταση του πολύφωτου Διακόπτης κομμυτατέρ
