1 Polyx Video Display Αρ. καταλ Εγχειρίδιο χρήσης

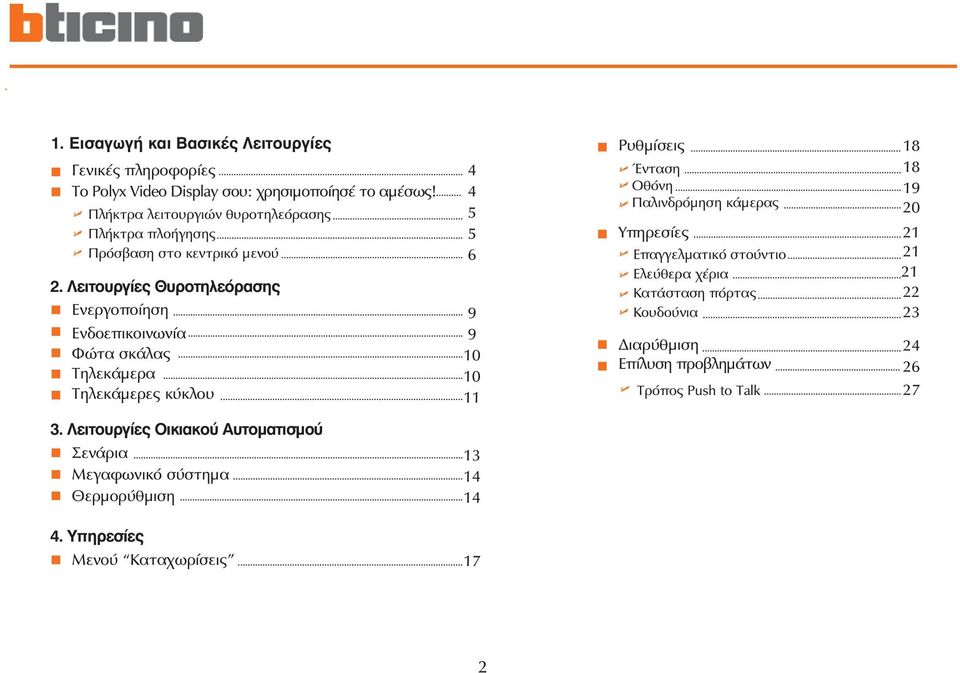

2 1. Εισαγωγή και Βασικές Λειτουργίες Γενικές πληροφορίες Το Polyx Video Display σου: χρησιμοποίησέ το αμέσως! Πλήκτρα λειτουργιών θυροτηλεόρασης Πλήκτρα πλοήγησης Πρόσβαση στο κεντρικό μενού 2. Λειτουργίες Θυροτηλεόρασης Ενεργοποίηση Ενδοεπικοινωνία Φώτα σκάλας Τηλεκάμερα Τηλεκάμερες κύκλου Ρυθμίσεις Ένταση Οθόνη Παλινδρόμηση κάμερας Υπηρεσίες Επαγγελματικό στούντιο Ελεύθερα χέρια Κατάσταση πόρτας Κουδούνια Διαρύθμιση Επίλυση προβλημάτων Τρόπος Push to Talk Λειτουργίες Oικιακού Αυτοματισμού Σενάρια Μεγαφωνικό σύστημα Θερμορύθμιση Υπηρεσίες Μενού Καταχωρίσεις 17 2

3 Εισαγωγή και Βασικές Λειτουργίες Γενικές πληροφορίες Το Polyx Video Display: χρησιμοποίησέ το αμέσως! Πλήκτρα λειτουργιών θυροτηλεόρασης Πλήκτρα πλοήγησης Πρόσβαση στο κεντρικό μενού 1 3

4 1 Εισαγωγή Γενικές πληροφορίες Το Polyx Video Display προσφέρει τις κανονικές λειτουργίες θυροτηλεόρασης και βιντεοελέγχου και τη δυνατότητα διάδρασης με την εγκατάσταση του My Home. Ολοκλήρωση με My Home Σενάρια: Επιτρέπει την εκτέλεση των αποθηκευμένων σεναρίων στη Λειτουργική μονάδα σεναρίων. Συναγερμοί: Επισημαίνει τα τελευταία διαπιστωμένα συμβάντα συναγερμού και τον επιμερισμό της εγκατάστασης. Μεγαφωνικό σύστημα: Επιτρέπει τη διαχείριση του ψηφιακού μεγαφωνικού συστήματος BTicino. Θερμορύθμιση: Επιτρέπει την προβολή και ρύθμιση της θερμοκρασίας στις διάφορες ζώνες της κατοικίας και την κατάσταση της κεντρικής θέρμανσης. Η Polyx Video Display σου: χρησιμοποιήσέ την αμέσως! ΠΡOΕΙΔOΠOΙΗΣΕΙΣ - ΠΡOΦΥΛΑΞΕΙΣ Η μη ενδεδειγμένη χρήση του Polyx Video Display και όλων των συνδεδεμένων σ αυτό συσκευών, ακυρώνει οποιαδήποτε εγγύηση! Για τον καθαρισμό χρησιμοποιείτε αποκλειστικά ένα υγρό ή αντιστατικό πανάκι. Αποφύγετε τη χρήση οινοπνεύματος ή χημικών απορρυπαντικών. 1 - Αποκλεισμός κλήσης 2 - Ενεργοποίηση Εξωτερικής Μπουτονιέρας /Έναρξης Κύκλου 3 - Άνοιγμα κλειδαριάς 4 - Πλήκτρο σύνδεσης 6 - Μικρόφωνο 7 - Οθόνη LCD έγχρωμη 3,5" 8 - Μεγάφωνο 4

5 Βασικές λειτουργίες 1 Πλήκτρα λειτουργιών θυροτηλεόρασης Πλήκτρα πλοήγησης (5) Αποκλεισμός κλήσης Επιτρέπει/θέτει εκτός λειτουργίας τον ήχο της κλήσης. Εάν ο ήχος της κλήσης είναι εκτός λειτουργίας το ενδεικτικό LED ανάβει (κόκκινο) Ενεργοποίηση Εξωτερικής Μπουτονιέρας/Έναρξης Κύκλου Ενεργοποιεί το άναμμα της συσχετιζόμενης Εξωτερικής Μπουτονιέρας κι αν υπάρχουν, επιτρέπει την προβολή σε κύκλο των άλλων Εξωτερικών Μπουτονιερών/τηλεκαμερών. Πλήκτρο κλειδαριάς Κατά την κλήση ανοίγει την κλειδαριά της Εξωτερικής Πόρτας από την οποία προέρχεται η κλήση, σε ηρεμία την κλειδαριά της συσχετιζόμενης Εξωτερικής Πόρτας. Το (κόκκινο) led επισημαίνει την πραγματοποιημένη ενεργοποίηση Πλήκτρο Επιτρέπει την πρόσβαση στο μενού. Επιβεβαιώνει την πραγματοποιημένη επιλογή Πλήκτρο Επιστρέφει στην προηγούμενη προβολή οθόνης, αν βρίσκεστε ήδη στην πρώτη προβολή οθόνης σβήνει την οθόνη. Πλήκτρα Στο εσωτερικό των μενού επιλέγουν το προηγούμενο ή επόμενο θέμα. 4 Πλήκτρο σύνδεσης Ενεργοποιεί/ απενεργοποιεί τη σύνδεση ήχου. Με τη λήψη μίας κλήσης το led αναβοσβήνει, πατήστε μία φορά για να απαντήσετε: το (πράσινο) led παραμένει αναμμένο σταθερά. Πλήκτρα Στο εσωτερικό των μενού επιτρέπουν την αλλαγή της καταχωρημένης τιμής. Σε σύνδεση ήχου/εικόνας επιτρέπουν την ταχεία πρόσβαση στις ρυθμίσεις έντασης και οθόνης. 5

6 1 Βασικές λειτουργίες Πρόσβαση στο κεντρικό μενού Το παρόν εγχειρίδιο περιγράφει όλες τις εντολές που μπορείς να εκτελέσεις με το Polyx Video Display σου. Είναι πιθανόν να μην μπορείς να χρησιμοποιήσεις ορισμένες από αυτές στο Polyx Video Display σου καθώς απαιτούνται άλλα συστήματα Bticino (π.χ. Θερμορύθμιση, Συναγερμός και Μεγαφωνικό σύστημα). Η σύνθεση του μενού εξαρτάται από τον προγραμματισμό στη φάση της εγκατάστασης, επομένως μόνο ο εγκαταστάτης σου μπορεί να το διαμορφώσει. Η πρόσβαση στο Κεντρικό μενού σου επιτρέπει να εκτελέσεις άλλες εντολές, καθώς και αυτές που περιγράφονται στην αρχή, και να έχεις πρόσβαση στο μενού των Υπηρεσιών (βλ. σελίδα 16) Για πρόσβαση στο κεντρικό μενού, πάτησε το πλήκτρο ΟΚ. Οι τρεις πιθανές συνθέσεις μενού είναι οι εξής: 1. μενού μόνο για επικοινωνία 2. μενού με επικοινωνία και οικιακό αυτοματισμό 3. εξατομικευμένο μενού 1. ΕΠΙΚOΙΝΩΝΙΑ Παράδειγμα κεντρικού μενού με προγραμματισμένες μόνο τις εντολές επικοινωνίας. 2. OIKΙΑΚOΣ ΑΥΤOΜΑΤΙΣΜOΣ 1) Υπομενού και εντολές 2) Πρόσβαση στις Υπηρεσίες (βλ. σελίδα 16). Παράδειγμα κεντρικού μενού που περιέχει υπομενού με επικοινωνία και οικιακό αυτοματισμό. 6

7 Βασικές λειτουργίες 1 Στους παρακάτω πίνακες ο εγκαταστάτης έχει αναγράψει την ακριβή διαρύθμιση του Video Display σου. Αν δεν την έχει συμπληρώσει, ζήτησέ την 2. EΞΑΤOΜΙΚΕΥΜΕΝO ΜΕΝOΥ Προσφέρει πρόσβαση σε περισσότερες λειτουργίες ενώ το κείμενο κάθε εντολής να μπορεί να εξατομικευτεί στη φάση εγκατάστασης, π.χ. Night scen. αντί για SCENARIO I) 7

8 Λειτουργίες θυροτηλεόρασης Ενεργοποίηση Ενδοεπικοινωνία Φώτα σκάλας Τηλεκάμερα Τηλεκάμερες κύκλου 8 2

9 2 Λειτουργίες θυροτηλεόρασης Ενεργοποίηση Αυτή η λειτουργία επιτρέπει την ενεργοποίηση ενός ενεργοποιητή ή μίας εξωτερικής μπουτονιέρας. Για παράδειγμα μπορείς να ενεργοποιήσεις το άνοιγμα μίας δευτερεύουσας εξώπορτας πρόσβαση στο Κεντρικό μενού Ενδοεπικοινωνία Αυτή η λειτουργία επιτρέπει τη συνδιάλεξη με άλλες θυροτηλεοράσεις /θυροτηλέφωνα εγκατεστημένα στην κατοικία σου ή σε άλλα διαμερίσματα πρόσβαση στο Κεντρικό μενού Επέλεξε τη λειτουργία Επέλεξε το διαμέρισμα για κλήση (ΕΝΕΡΓΟΠΟΙΗΣΗ I) (ΕΝΔΟΕΠΙΚΟΙΝΩΝΙΑ Ι) επιβεβαίωση επιβεβαίωση (ΕΝΤΟΛΗ ΕΚΤΕΛΕΣΤΗΚΕ) Στην οθόνη εμφανίζεται συντόμως το εικονίδιο Εντολή εκτελέστηκε (Command Performed) Για έξοδο από το μενού πάτησε το πλήκτρο C (ΕΝΤΟΛΗ ΕΚΤΕΛΕΣΤΗΚΕ) Στην οθόνη εμφανίζεται συντόμως το εικονίδιο Εντολή εκτελέστηκε (Command Performed), η οθόνη σβήνει. Αν το κανάλι ήχου/ εικόνας είναι κατειλημμένο από έναν άλλο χρήστη η συσκευή εκπέμπει έναν τόνο κι η εντολή δεν εκτελείται. Περίμενε μέχρι να ελευθερωθεί το κανάλι και ξαναδοκίμασε. Σε περίπτωση κλήσης από την εξωτερική μπουτονιέρα, η συνδιάλεξη θα διακοπεί 9

10 Λειτουργίες θυροτηλεόρασης 2 Φώτα σκάλας Σου επιτρέπει να ανάβεις τα φώτα στην είσοδο ή στις σκάλες (αν υπάρχει ο ενεργοποιητής φώτων) πρόσβαση στο Κεντρικό μενού Τηλεκάμερα Σου επιτρέπει να επιτηρείς την κατοικία σου ενεργοποιώντας μία από τις τηλεκάμερες που υπάρχουν στο διαμέρισμα και στους κοινόχρηστους χώρους (π.χ. γκαράζ, κήπο). πρόσβαση στο Κεντρικό μενού Επέλεξε τη λειτουργία Φώτα σκάλας (Staircase lights) Επέλεξε την κάμερα που θέλεις να ενεργοποιήσεις (ΦΩΤΑ ΣΚΑΛΑΣ) (ΚΑΜΕΡΑ Ι) επιβεβαίωση επιβεβαίωση (ΕΝΤΟΛΗ ΕΚΤΕΛΕΣΤΗΚΕ) Εμφανίζεται συντόμως η επιγραφή Εντολή εκτελέστηκε (Command Performed), κατόπιν επιστρέφει στο Κεντρικό μενού Στην οθόνη εμφανίζεται η εικόνα που λαμβάνεται από την επιλεγμένη τηλεκάμερα (αν το κανάλι ήχου/ εικόνας είναι κατειλημμένο από έναν άλλο χρήστη η εντολή δεν εκτελείται. Περίμενε μέχρι να ελευθερωθεί το κανάλι και ξαναδοκίμασε). Σε περίπτωση κλήσης από την εξωτερική μπουτονιέρα, η σύνδεση θα διακοπεί 10

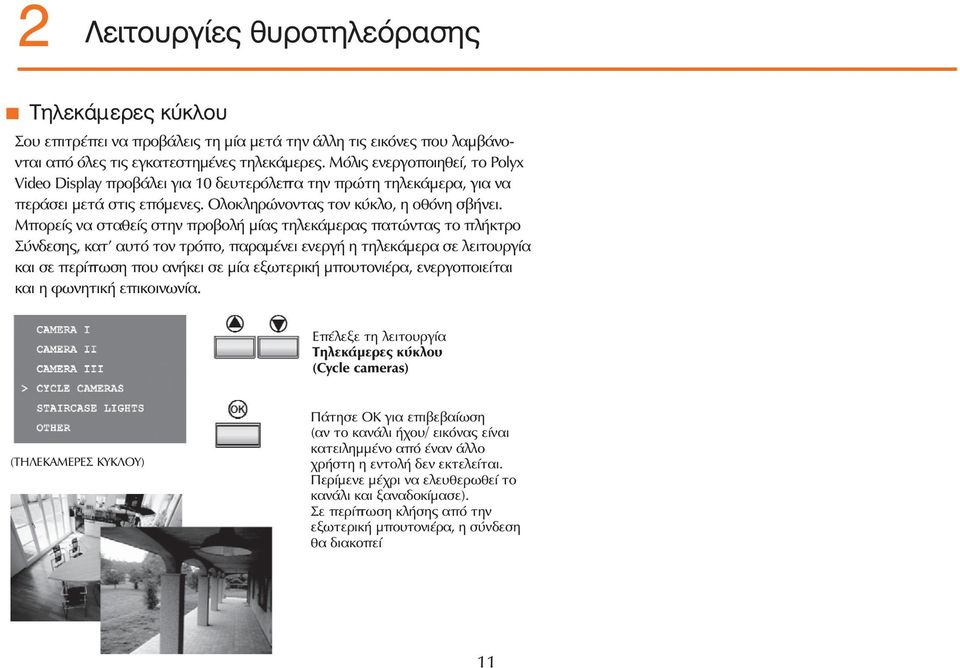

11 2 Λειτουργίες θυροτηλεόρασης Τηλεκάμερες κύκλου Σου επιτρέπει να προβάλεις τη μία μετά την άλλη τις εικόνες που λαμβάνονται από όλες τις εγκατεστημένες τηλεκάμερες. Μόλις ενεργοποιηθεί, το Polyx Video Display προβάλει για 10 δευτερόλεπτα την πρώτη τηλεκάμερα, για να περάσει μετά στις επόμενες. Ολοκληρώνοντας τον κύκλο, η οθόνη σβήνει. Μπορείς να σταθείς στην προβολή μίας τηλεκάμερας πατώντας το πλήκτρο Σύνδεσης, κατ' αυτό τον τρόπο, παραμένει ενεργή η τηλεκάμερα σε λειτουργία και σε περίπτωση που ανήκει σε μία εξωτερική μπουτονιέρα, ενεργοποιείται και η φωνητική επικοινωνία. Επέλεξε τη λειτουργία Τηλεκάμερες κύκλου (Cycle cameras) (ΤΗΛΕΚΑΜΕΡΕΣ ΚΥΚΛΟΥ) επιβεβαίωση (αν το κανάλι ήχου/ εικόνας είναι κατειλημμένο από έναν άλλο χρήστη η εντολή δεν εκτελείται. Περίμενε μέχρι να ελευθερωθεί το κανάλι και ξαναδοκίμασε). Σε περίπτωση κλήσης από την εξωτερική μπουτονιέρα, η σύνδεση θα διακοπεί 11

12 Λειτουργίες οικιακού αυτοματισμού Σενάρια Μεγαφωνικό σύστημα Θερμορύθμιση 3 12

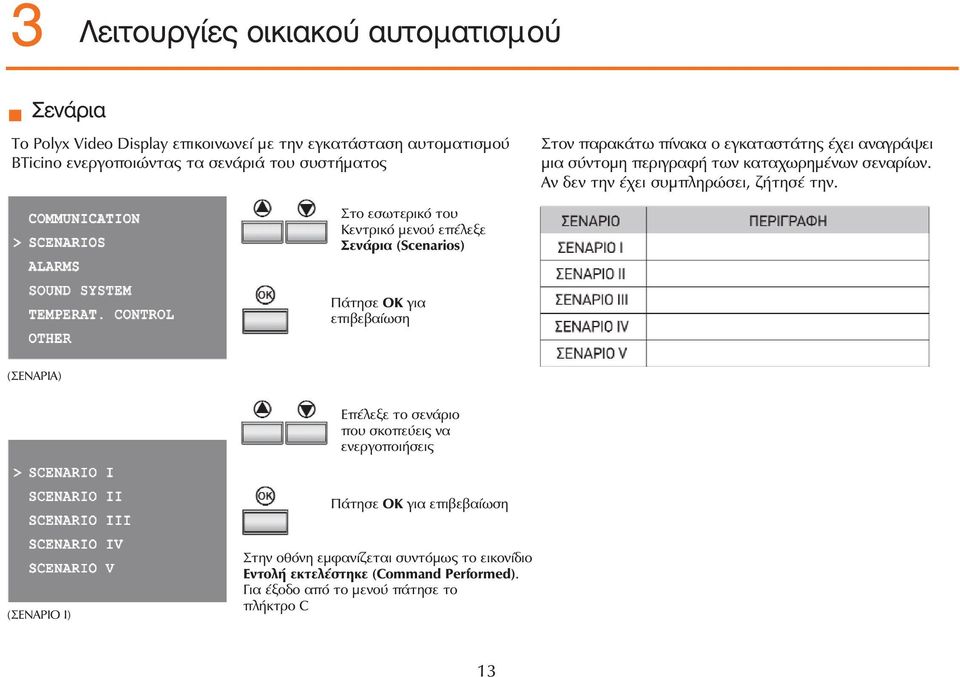

13 3 Λειτουργίες οικιακού αυτοματισμού Σενάρια Το Polyx Video Display επικοινωνεί με την εγκατάσταση αυτοματισμού BTicino ενεργοποιώντας τα σενάριά του συστήματος Στον παρακάτω πίνακα ο εγκαταστάτης έχει αναγράψει μια σύντομη περιγραφή των καταχωρημένων σεναρίων. Αν δεν την έχει συμπληρώσει, ζήτησέ την. Στο εσωτερικό του Κεντρικό μενού επέλεξε Σενάρια (Scenarios) Πάτησε ΟΚ για επιβεβαίωση (ΣΕΝΑΡΙΑ) Επέλεξε το σενάριο που σκοπεύεις να ενεργοποιήσεις Πάτησε ΟΚ για επιβεβαίωση (ΣΕΝΑΡΙΟ Ι) Στην οθόνη εμφανίζεται συντόμως το εικονίδιο Εντολή εκτελέστηκε (Command Performed). Για έξοδο από το μενού πάτησε το πλήκτρο C 13

14 Λειτουργίες οικιακού αυτοματισμού 3 Μεγαφωνικό σύστημα Το Polyx Video Display σου, αν έχει συνδεθεί στην εγκατάσταση μεγαφωνικού συστήματος BTicino, σου επιτρέπει να την ελέγχεις Θερμορύθμιση Το Video Display σου επιτρέπει να ελέγχεις και ρυθμίζεις τη θερμοκρασία στο εσωτερικό της κατοικίας διαδρώντας με την εγκατάσταση θερμορύθμισης BTicino. Στο εσωτερικό του Κύριου μενού επέλεξε Μεγαφωνικό Σύστημα (Sound System) Στο εσωτερικό του Κύριου μενού επέλεξε Θερμορύθμιση (Temperat. Control) (ΜΕΓΑΦΩΝΙΚΟ ΣΥΣΤΗΜΑ) Πάτησε ΟΚ για επιβεβαίωση Χρησιμοποιώντας τα πλήκτρα - ή + μπορείς να ενεργοποιήσεις/ απενεργοποιήσεις το μεγαφωνικό σύστημα*, να ρυθμίσεις την ένταση, να επιλέξεις το κομμάτι του CD ή να αλλάξεις το ραδιοφωνικό σταθμό και να επιλέξεις την πηγή μουσικής. * Μονοκάναλη εγκατάσταση: γενική ενεργοποίηση, του κάθε χώρου και του κάθε ενισχυτή αν το Polyx Video Display έχει προγραμματιστεί από Η/Υ. Πολυκάναλη εγκατάσταση: ενεργοποίηση του κάθε χώρου και του κάθε ενισχυτή αν το Polyx Video Display έχει προγραμματιστεί από Η/Υ. 14 (ΘΕΡΜΟΡΥΘΜΙΣΗ) (ΧΕΙΡΟΚΙΝΗΤΟΣ ΤΡΟΠΟΣ: 20,5 Ο ) επιβεβαίωση Μπορείς να καταχωρίσεις το χειροκίνητο τρόπο και να ρυθμίσεις τη θερμοκρασία με τα πλήκτρα - και + Καταχώρισε τη Θερμική προστασία Ρύθμισε τη μονάδα θερμορύθμισης στο ON ή στο OFF. Μάθε περισσότερα για την λειτουργία της θερμορύθμισης.

15 3 Λειτουργίες οικιακού αυτοματισμού Μπορείς να καταχωρίσεις τη θερμοκρασία σε διαφορετικά επίπεδα στις διάφορες ζώνες στις οποίες υποδιαιρείται η εγκατάσταση 1) Πατώντας τα πλήκτρα - και + επιλέγεις Κεντρική θερμορύθμιση / Ζώνες (Temperature control unit/zones) 2) Για καταχώριση του Χειροκίνητου τρόπου και ρύθμιση της θερμοκρασίας χρησιμοποίησε τα πλήκτρα - και + και μετά πάτησε OK για επιβεβαίωση 3) Για καταχώριση του Εβδομαδιαίου τρόπου, πάτησε OK για επιβεβαίωση (καταχωρείται το τελευταίο εβδομαδιαίο πρόγραμμα που είχε επιλεχτεί στην Κεντρική Θερμορύθμιση) 4) Πατώντας το πλήκτρο + καταχωρείς την προστασία για ακραίες θερμοστασίες (κρύο το χειμώνα ή ζέστη το καλοκαίρι) Πατώντας το πλήκτρο - σβήνεις το σύστημα 5) Προβάλει την τρέχουσα κατάσταση λειτουργίας της Κεντρικής Θερμορύθμισης 15 1) Πατώντας τα πλήκτρα - και + επιλέγεις τη ζώνη που επιθυμείς 2) Για καταχώριση του Χειροκίνητου τρόπου και ρύθμιση της θερμοκρασίας χρησιμοποίησε τα πλήκτρα - και + και μετά πάτησε OK για επιβεβαίωση 3) Για καταχώριση του Αυτόματου τρόπου, πάτησε OK για επιβεβαίωση (σ' αυτή την περίπτωση επαναφέρεις τον τρόπο που καταχωρήθηκε στην Κεντρική θερμορύθμιση για εκείνη τη ζώνη) 4) Πατώντας το πλήκτρο + καταχωρείς την προστασία για ακραίες θερμοστασίες (κρύο το χειμώνα ή ζέστη το καλοκαίρι) Πατώντας το πλήκτρο - σβήνεις τη ζώνη 5) Προβάλει την πραγματική κατάσταση της ζώνης

16 Υπηρεσίες Μενού Καταχωρίσεις Ρυθμίσεις Ένταση ήχου Οθόνη Παλινδρόμηση κάμερας Υπηρεσίες Επαγγελματικό στούντιο Ελεύθερα χέρια Κατάσταση πόρτας Κουδούνια Διαρύθμιση Επίλυση προβλημάτων Τρόπος Push to Talk 4 16

17 4 Υπηρεσίες Μενού Καταχωρίσεις Στο κύριο μενού υπάρχει πάντα το εικονίδιο ΚΑΤΑΧΩΡΙΣΕΙΣ, επιλέγοντας το οποίο θα έχεις πρόσβαση σε μία ευρεία σειρά εξατομικεύσεων που σου επιτρέπουν να χρησιμοποιήσεις με τον καλύτερο τρόπο το Polyx Video Display. Στο εσωτερικό του Κεντρικού μενού επέλεξε Καταχωρίσεις (Other) (ΚΑΤΑΧΩΡΙΣΕΙΣ) πρόσβαση στο μενού ΠΡΟΣΟΧΗ Η πρόσβαση στο μενού ΔΙΑΡΥΘΜΙΣΗ (CONFIGURATION) πρέπει να γίνεται αποκλειστικά από τον εγκαταστάτη καθώς εσφαλμένοι χειρισμοί μπορεί να θέσουν σε κίνδυνο τη λειτουργία του Polyx Video Display. (ΡΥΘΜΙΣΕΙΣ) 17

18 Υπηρεσίες 4 Ρυθμίσεις Ρυθμίσεις - Ένταση ΣΗΜΕΙΩΣΗ: Στη διάρκεια μίας κλήσης θυροτηλεόρασης μπορείς να έχεις πρόσβαση με άμεσο τρόπο στο μενού Ρυθμίσεις πατώντας το πλήκτρο + ή -. Επιλογή Ρυθμίσεων (Adjustment) Στο εσωτερικό του μενού επιλέγεις ένα από τα θέματα [π.χ. Κουδούνια (Bells)] πρόσβαση στο μενού (ΡΥΘΜΙΣΕΙΣ) Ρυθμίζεις την ένταση στο επιθυμητό επίπεδο Πάτησε OK ξανά (ΚΟΥΔΟΥΝΙΑ) EP SOUND (ΦΩΝΗΤΙΚΗ ΕΞ.Μ) = ένταση ήχου σε περίπτωση συνδιάλεξης με την εξωτερική μπουτονιέρα BELLS (ΚΟΥΔΟΥΝΙΑ) = ένταση του ήχου για όλα τα κουδούνια (ΕΝΤΑΣΗ) INTERCΟM (ΕΝΔΟΕΠ) = ένταση ήχου σε περίπτωση συνδιάλεξης ενδοεπικοινωνίας 18

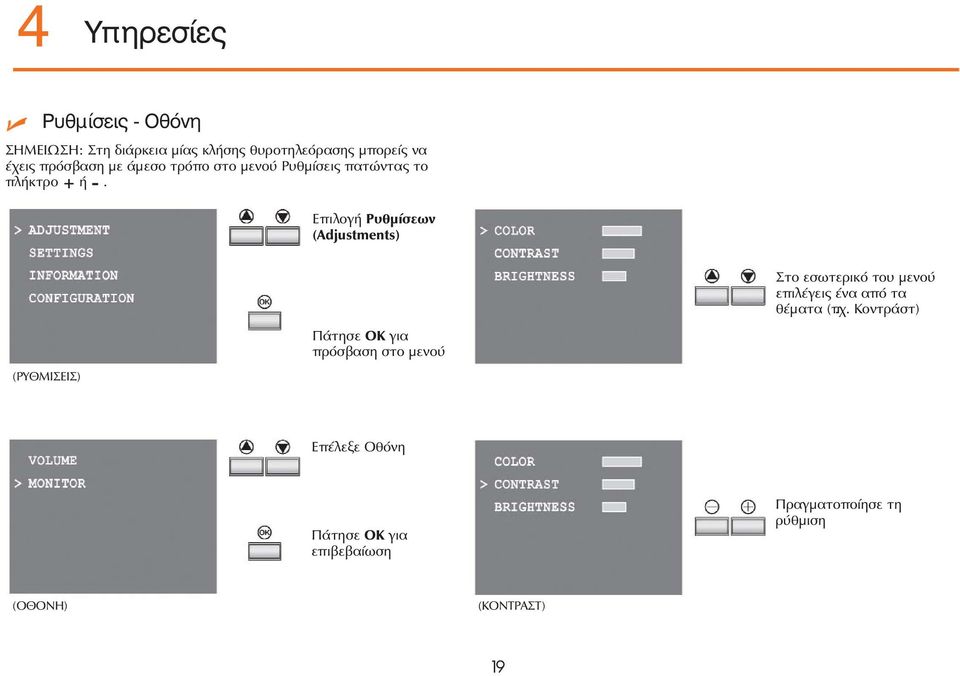

19 4 Υπηρεσίες Ρυθμίσεις - Oθόνη ΣΗΜΕΙΩΣΗ: Στη διάρκεια μίας κλήσης θυροτηλεόρασης μπορείς να έχεις πρόσβαση με άμεσο τρόπο στο μενού Ρυθμίσεις πατώντας το πλήκτρο + ή -. Επιλογή Ρυθμίσεων (Adjustments) Στο εσωτερικό του μενού επιλέγεις ένα από τα θέματα (π.χ. Κοντράστ) πρόσβαση στο μενού (ΡΥΘΜΙΣΕΙΣ) Επέλεξε Οθόνη επιβεβαίωση Πραγματοποίησε τη ρύθμιση (ΟΘΟΝΗ) (ΚΟΝΤΡΑΣΤ) 19

20 Υπηρεσίες 4 Παλινδρόμηση κάμερας ΣΗΜΕΙΩΣΗ: Η πρόσβαση σ' αυτό το μενού είναι δυνατή μόνο στη διάρκεια της σύνδεσης με την εξωτερική μπουτονιέρα, αν η ίδια έχει ρυθμιστεί για παλινδρόμηση των τηλεκαμερών. Επιλογή Ρυθμίσεων (Adjustments) Ρύθμισε τη σωστή γωνία της τηλεκάμερας πρόσβαση στο μενού (ΡΥΘΜΙΣΕΙΣ) Επέλεξε Παλινδρόμηση (Swing) επιβεβαίωση (ΠΑΛΙΝΔΡΟΜΗΣΗ) 20

21 4 Υπηρεσίες Επαγγελματικό στούντιο Η λειτουργία Επαγγελματικό Στούντιο σου επιτρέπει να καταχωρίσεις το αυτόματο άνοιγμα της κλειδαριάς σε περίπτωση κλήσης από την εξωτερική μπουτονιέρα. Η ενεργοποίηση δεν είναι δυνατή ταυτόχρονα με τη λειτουργία Κατάσταση Πόρτας. Ελεύθερα χέρια Η λειτουργία Ελεύθερα Χέρια ενεργοποιεί αυτομάτως μικρόφωνο κι ηχείο σε περίπτωση κλήσης, αποτρέποντάς σου το υποχρεωτικό πάτημα του πλήκτρου Σύνδεσης για απάντηση (η σύνδεση καθορίζεται αμέσως τη στιγμή της κλήσης). Επέλεξε Υπηρεσίες (Settings) Επέλεξε Υπηρεσίες (Settings) επιβεβαίωση (ΥΠΗΡΕΣΙΕΣ) επιβεβαίωση (ΥΠΗΡΕΣΙΕΣ) (ΕΠΑΓΓΕΛΜΑΤΙΚΟ ΣΤΟΥΝΤΙΟ) Ενεργοποίησε ή απενεργοποίησε τη Λειτουργία (YES/NO) Αν ενεργοποιείς αυτή τη λειτουργία το led κλειδαριάς του Polyx Video Display σου θα αναβοσβήνει για να στο υπενθυμίσει (ΕΛΕΥΘΕΡΑ ΧΕΡΙΑ) Επέλεξε Ελεύθερα χέρια (Hands free) Ενεργοποίησε ή απενεργοποίησε την Λειτουργία (YES/NO) 21

22 Υπηρεσίες 4 Κατάσταση πόρτας Αυτή η λειτουργία σου επισημαίνει την κατάσταση της κλειδαριάς, αν είναι ανοιχτή το led κλειδαριάς παραμένει αναμμένο, αν είναι κλειστή παραμένει σβηστό. ΣΗΜΕΙΩΣΗ: μπορεί να ενεργοποιηθεί μόνο αν η εγκατάστασή σου το προβλέπει (για περισσότερες πληροφορίες ρώτησε τον εγκαταστάτη σου). Δεν μπορεί να ενεργοποιηθεί ταυτόχρονα με τη λειτουργία Επαγγελματικό Στούντιο. Επέλεξε Υπηρεσίες (Settings) επιβεβαίωση (ΥΠΗΡΕΣΙΕΣ) Επέλεξε Κατάσταση πόρτας Ενεργοποίησε ή απενεργοποίησε τη Λειτουργία (YES/NO) (ΚΑΤΑΣΤΑΣΗ ΠΟΡΤΑΣ) 22

23 4 Υπηρεσίες Καταχώρηση κουδουνιών Μπορείς να συνδυάσεις μία από τις δεκαέξι μελωδίες για κάθε συμβάν κλήσης Επιλογή Υπηρεσιών (Settings) Επέλεξε το συμβάν Πάτησε ΟΚ επιβεβαίωση (ΚΛΗΣΗ ΑΠΟ ΕΞΩΤ. ΜΠΟΥΤΟΝΙΕΡΑ) Επέλεξε τη μελωδία (ΥΠΗΡΕΣΙΕΣ) Ρύθμισε την ένταση Επιλογή Κουδουνιών (Bells) (ΜΕΛΩΔΙΑ) Επέλεξε Επιβεβαίωση (Confirm) και μετά ΟΚ για να αποθηκεύσεις την επιλογή και να επιστρέψεις στην προηγούμενη σελίδα (ΚΟΥΔΟΥΝΙΑ) επιβεβαίωση CALL FROM EP (ΚΛΗΣΗ ΑΠΟ ΕΞ. ΜΠ) = κλήση από την εξωτερική μπουτονιέρα (S=0 ή S=1) INTERNAL INTERCΟM (ΕΣΩΤ. ΕΝΔΟΕΠ) = κλήση από ενδοεπικοινωνία υπάρχουσα στο διαμέρισμά EXTERNAL INTERCOM (ΕΞΩΤ. ΕΝΔΟΕΠ) = κλήση από ενδοεπικοινωνία υπάρχουσα σε άλλο διαμέρισμα. CALL TO THE FLOOR (ΚΛΗΣΗ ΣΤΟΝ ΟΡΟΦΟ) = κλήση προερχόμενη από το μπουτόν κοντά στην πόρτα εισόδου σου 23 ΣΗΜΕΙΩΣΗ: η ένταση είναι κοινή για όλα τα κουδούνια. Τοποθετώντας το Bell στο μηδέν θα ενεργοποιηθεί η λειτουργία Ακύρωσης ήχου.

24 Υπηρεσίες 4 Διαρύθμιση Σε αυτές τις σελίδες θα βρεις την ακριβή διαμόρφωση της οθόνης σου και όλες τις λειτουργίες που έχει προγραμματίσει ο εγκαταστάτης σου. Αυτή η πληροφόρηση είναι χρήσιμη αν ο εγκαταστάτης χρειαστεί να προγραμματίσει ξανά την Polyx Video Display στην περίπτωση που παρουσιαστεί κάποια βλάβη στη λειτουργία της 24

25 4 Υπηρεσίες 25

26 Επίλυση προβλημάτων ΔΥΣΧΕΡΕΙΑ Πατώντας το πλήκτρο Ενεργοποίηση εξωτερικής μπουτονιέρας / Έναρξης κύκλου ( Ο ) δεν εμφανίζεται καμία εικόνα ΛΥΣΗ Το κανάλι ήχου/εικόνας μπορεί να είναι κατειλημμένο, περιμένετε να ελευθερωθεί (από 1 έως 3 λεπτά) και ξαναδοκιμάστε Πατώντας το πλήκτρο OK το μενού δεν ανάβει κι η εσωτερική μονάδα εκπέμπει ένα ήχο κατειλημμένου Το κανάλι ήχου/εικόνας είναι κατειλημμένο, περιμένετε να ελευθερωθεί (από 1 έως 3 λεπτά) και ξαναδοκιμάστε Με κλήση η εσωτερική μονάδα δεν κουδουνίζει Στην εξωτερική μπουτονιέρα ακούγεται με δυσκολία αυτός που μιλά - Ελέγχετε αν τυχόν έχει αποκλειστεί η κλήση (το Led αποκλεισμού κλήσης είναι αναμμένο) - Ελέγχετε τη διαρύθμιση των συσκευών - Μιλάτε σε μία μέγιστη απόσταση 40 εκατοστών από το μικρόφωνο του Video Display - Ελέγχετε με τον εγκαταστάτη τις ρυθμίσεις στην εξωτερική μπουτονιέρα κι ενδεχομένως μειώνετε την ένταση του μικροφώνου - Είναι δυνατό να επικοινωνείτε με τον τρόπο PUSH TO TALK (βλέπε περιγραφή στην επόμενη σελίδα). Στην εσωτερική μονάδα ακούγεται με δυσκολία αυτός που μιλά - Ελέγχετε τη ρύθμιση των εντάσεων του Video Display - Ελέγχετε αν τυχόν υπάρχουν ισχυρές πηγές θορύβου πλησίον του Video Display - Είναι δυνατό να επικοινωνείτε με τον τρόπο PUSH TO TALK (βλέπε περιγραφή στην επόμενη σελίδα). * Για οποιαδήποτε διευκρίνηση, απευθυνθείτε στο τμήμα Τεχνικής Υποστήριξης στο ή στο

27 Επίλυση προβλημάτων Push to Talk Λήψη μίας κλήσης από την εξωτερική μπουτονιέρα. Πάτησε το πλήκτρο Σύνδεσης για να απαντήσεις στην κλήση. Το πράσινο Led σύνδεσης ανάβει. Στη διάρκεια της συνδιάλεξης είναι δυνατή η ενεργοποίηση της λειτουργίας PUSH TO TALK.Πάτησε το πλήκτρο Σύνδεσης για τουλάχιστον 2 δευτερόλεπτα για να μιλήσεις με την εξωτερική μπουτονιέρα. Το πράσινο Led παραμένει αναμμένο. 27

28 Επίλυση προβλημάτων Απελευθέρωσε το πλήκτρο για να μπορέσεις να ακούσεις από την εξωτερική μπουτονιέρα. Το Led γίνεται κόκκινο. Για να τερματίσεις τη σύνδεση πάτησε συντόμως το πλήκτρο σύνδεσης. Το Led σβήνει. 28
