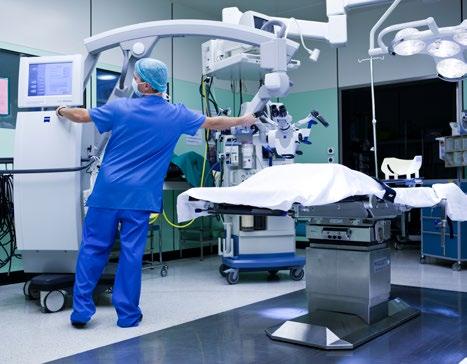

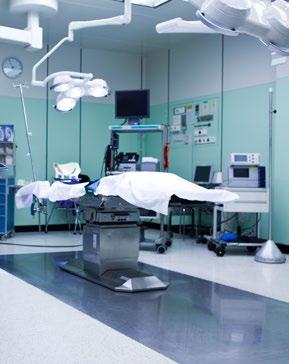

2 ΕΙΣΑΓΩΓΗ Stäubli μια ασφαλή σύνδεση Συνδετήρες για Ιατρική Τεχνολογία Στην Ιατρική Βιομηχανία η απόλυτη αξιοπιστία σε όλα τα εξαρτήματα είναι ύψιστης σημασίας. Τόσο στα χειρουργεία και για τα μηχανήματα υποστήριξης όσο και στις πρακτικές ιατρικής και για τις κινητές εφαρμογές, η ασφαλή λειτουργία χωρίς βλάβες και η σταθερή διαθεσιμότητα των ιατρικών συστημάτων είναι μεγάλης σημασίας. Ειδικά οι ηλεκτρικές συνδέσεις είναι ζωτικές για την ασφαλή λειτουργία. Στα σύγχρονα χειρουργία, με φορητές τροχήλατες ιατρικές συσκευές, με συνδυαζόμενο εξοπλισμό, και μια τάση για εξωνοσοκομειακή θεραπεία στο σπίτι, απαιτούνται συνδέσεις που είναι εύκολες στον χειρισμό και ασφαλείς στην σύνδεση, ακόμα και από μη ειδικούς. Ασφαλή Σύνδεση Για πάνω από 50 χρόνια η Stäubli παράγει συνδετήρες που βασίζονται στην Stäubli MULTILAM τεχνολογία στοιχείου επαφής, οι οποίοι χαρακτηρίζονται από υψηλά επίπεδα αξιοπιστίας και αποδοτικότητας και χαμηλής αντίστασης επαφής. Οι συνδετήρες με MULTILAM επιτρέπουν την λειτουργία χωρίς συντήρηση, ακόμα και σε υψηλούς αριθμούς κύκλων σύνδεσης. Οι συνδέσεις με προστασία από επαφή και αποστειρωμένα υλικά μόνωσης χρησιμοποιούνται για να καλύψουν τις ανάγκες των ειδικών στην ιατρική τεχνολογία. Προσαρμοσμένες λύσεις Ένα ευρύ φάσμα διαφορετικών προϊόντων, με ρυθμιζόμενα συστήματα μονοπολικών και πολυ-πολικών συνδετήρων καθώς και στοιχεία επαφής βασισμένα σε πλευρικά συστήματα, εξασφαλίζουν ένα ευρύ φάσμα δυνατοτήτων. Ωστόσο, εάν κανένα στάνταρ προϊόν δεν πληροί τις ανάγκες, η Stäubli συνεργάζεται με τον πελάτη για να δημιουργήσουν προσαρμοσμένες λύσεις για συγκεκριμένες εφαρμογές, από τον σχεδιασμό μέχρι το τελικό προϊόν. Πλήρως δοκιμασμένα συστήματα από μια και μόνο πηγή Η Stäubli παράγει συναρμολογημένους συνδετήρες και εξαρτήματα ιατρικής τεχνολογίας ειδικά για τον πελάτη. Τα τελικά εξαρτήματα είναι πλήρως δοκιμασμένα πάνω σε αυτόματο πάγκο δοκιμής και παραδίδονται πλήρως ελεγμένα. 2 Ιατρική Βιομηχανία

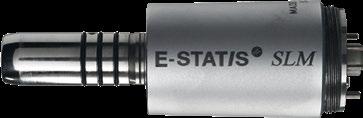

3 ΠΕΔΙΑ ΕΦΑΡΜΟΓΩΝ Εξαρτήματα για την Ιατρική Τεχνολογία Οι Συνδετήρες MULTILAM πείθουν με την αξιοπιστία και την ανθεκτικότητα τους. Ανάλογα με την εφαρμογή, τα στοιχεία επαφής είναι προστατευμένα, αποστειρωμένα, ή αν ζητηθεί, επιχρυσωμένα, σαν στάνταρτ εξαρ- τήματα ή ειδικά για τον πελάτη για ασφαλείς συνδέσεις. Υποδοχές για οδοντιατρική Τεχνολογία Επιχρυσωμένη υποδοχή πίνακα μέσα στον μικροκινητήρα ενός οδοντιατρικού χειροκίνητου τρυπανιού με οθόνη αφής για έλεγχο και LED φωτισμό. Ο μικροκινητήρας με την εσωματωμένη υποδοχή είναι αποστειρωμένος και η υποδοχή εξασφαλίζει ασφαλή μεταφορά ρεύματος ακόμα και σε μεγάλους αριθμούς κύκλων σύνδεσης. Στοιχείο επαφής για φωτισμό χειρουργίου Στοιχείο επαφής, ειδικά για τον πελάτη, στην μονάδα φωτισμού χειρουργείου με τεχνολογία εκκένωσης αερίου. Ολόκληρη η μονάδα φωτισμού μπορεί να αντικατασταθεί με πολύ απλά βήματα όταν απαιτείται. Ιατρική Βιομηχανία 3

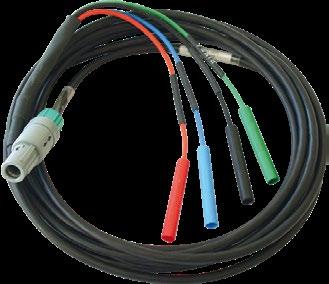

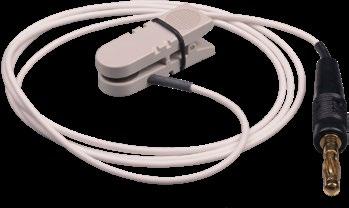

4 Ηλεκτροεγκεφαλογράφημα (EEG) και Ηλεκτροκαρδιογράφημα (ECG) Η μέτρηση των κυμάτων του εγκεφάλου και η δραστηριότητα της καρδιάς καταγράφει και ενισχύει πολύ χαμηλά ρεύματα στην κλίμακα μv (EEG) και στην mv (ECG), αντίστοι- χα. Οι επιχρυσωμένες επαφές με MULTILAM έχουν χαμηλή σταθερή αντίσταση επαφής η οποία εξασφαλίζει ότι τα αποτελέσματα της μέτρησης είναι ακριβή. Συνδετήρες για EEG ηλεκτρόδια αυτιού Επιχρυσωμένοι συνδετήρες για την σύνδεση των ηλεκτροδίων αναφοράς για αξιόπιστη και χωρίς σφάλματα μεταφορά της τάσης. Συνδετήρες για ECG καλώδιο σύνδεσης Συνδετήρες με προστασία από επαφή σε τετράκλωνο, καλώδιο σύνδεσης με χρωματικό κώδικα. 4 Ιατρική Βιομηχανία

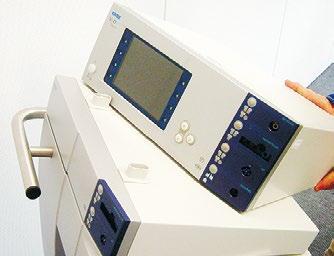

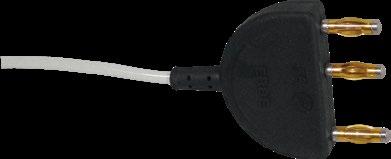

5 Ηλεκτροχειρουργική Η ηλεκτρο-χειρουργική χρησιμοποιεί εναλλασσόμενα ρεύματα υψηλής συχνότητας. Η πυκνότητα υψηλού ρεύματος μέσα σε μικρό χώρο παράγει μια θερμική ισχύ που χρησι- μοποιείται για την ακριβή κοπή του ιστού και την αιμόσταση. Υψηλά στάνταρτ ασφαλείας κάνουν την ηλεκτρο-χειρουργική μια ασφαλή μέθοδο επέμβασης. Αυτό επίσης απαιτεί αξιόπιστη σύνδεση και αποσύνδεση ρεύματος. Υποδοχή για διακόπτη ποδιού Υποδοχή πίνακα, ειδικά για τον πελάτη, σε αποστειρωμένους διακόπτες ποδιού για την σύνδεση του καλωδίου σε χειρουργικές συσκευές. Οι διακόπτες ποδιού επιτρέπουν την ακριβή και αξιόπιστη λειτουργία των χειρουργικών συσκευών. Συνδετήρες για το καλώδιο σύνδεσης Βύσμα MULTILAM ειδκά για τον πελάτη, σε τριπολικό συνδετήρα για την σύνδεση οργάνων στις χειρουργικές συσκευές. Εξαρτήματα για ηλεκτρόδια Τμήμα επαφής, ειδικά για τον πελάτη, με μονοπολικό ηλεκτρόδιο μολυβιών χεριού. Αυτό σημαίνει ότι διάφορα ενεργά ηλεκτρόδια μπορούν να ενσωματωθούν στο ίδιο μολύβι χεριού. Ιατρική Βιομηχανία 5

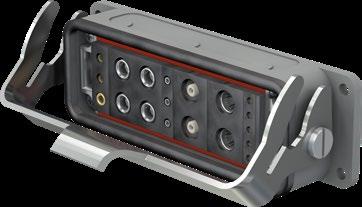

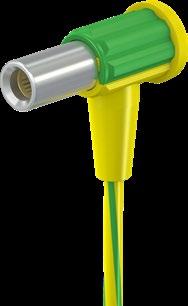

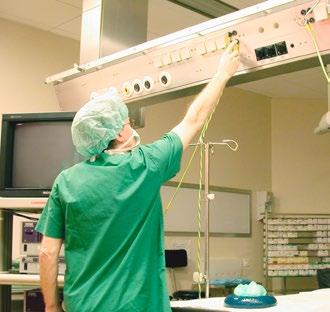

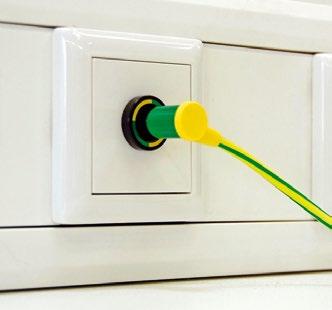

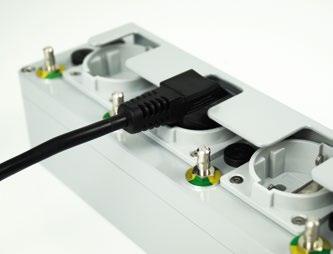

6 Εξίσωση Δυναμικού Η ισοδυναμική αποσκοπεί, στην εξίσωση του δυναμικού από διάφορα μεταλλικά εξαρτήματα που μπορεί να ακουμπήσουν μεταξύ τους. Επιπλέον, μπορεί να μειώσει της δια- φορές του δυναμικού που μπορεί να προκύψουν μεταξύ του σώματος, της συσκευής και άλλων αγώγιμων εξαρτημάτων. Η ειδική κατασκευή των συνδετήρων ισοδυναμικής αποτρέπουν τυχαία χαλάρωση αλλά επιτρέπουν να αποσυνδεθεί χωρίς την χρήση εργαλείων. Ισοδυναμική στις ηλεκτρονικές ιατρικές συσκευές Μια υποδοχή πίνακα με δακτύλιους κιτρινοπράσινους και ενσωματωμένο βύσμα χρησιμοποιείται στα χειρουργικά τραπέζια και τις καρέκλες, για παράδειγμα. Αυτό επιτρέπει απλή, γρήγορη και αξιόπιστη εξίσωση δυναμικού. Ισοδυναμική στα ιατρικά πολύμπριζα Συνδετήρας εξίσωσης δυναμικού με δακτύλιο χρωματιστό και εξαρτήματα συναρμολόγησης σε πολύμπριζα για την σύνδεση ιατρικών συσκευών, για παράδειγμα στα χειρουργεία. Το πολύμπριζο μπορεί να χρησιμοποιηθεί σαν ένας τοπικός διανομέας εξίσωσης δυναμικού ταυτόχρονα. Baaske Medical 6 Ιατρική Βιομηχανία

7 Ισοδυναμική στα νοσοκομεία και στις ιατρικές πρακτικές Συνδετήρες, υποδοχές, αγωγοί σύνδεσης, και συνδετήρας πολλαπλών συνδέσεων για την αξιόπιστη σύνδεση των ιατρικών συσκευών στο σύστημα τροφοδοσίας. Συνδετήρες και υποδοχές Υποδοχές πίνακα με ενσωματωμένα βύσματα και υποδοχές ορθής γωνίας με αγωγούς σύνδεσης. Αγωγοί σύνδεσης Εξαιρετικά εύκαμπτοι συναρμολογούμενοι αγωγοί σύνδεσης με κιτρινοπράσινη μόνωση και υποδοχές ορθής γωνίας στα δύο άκρα. Πολλαπλός συνδετήρας Φις με υποδοχές πίνακα και εξαιρετικά εύκαμπτη επέκταση καλωδίου με υποδοχή ορθής γωνίας. Ιατρική Βιομηχανία 7

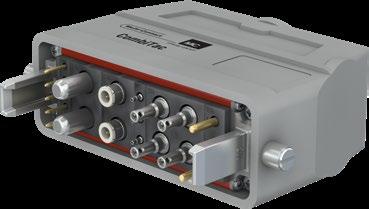

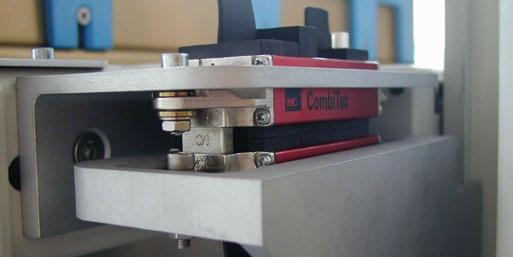

8 COMBITAC Ρυθμιζόμενοι συνδετήρες Το CombiTac σύστημα ρυθμιζόμενων συνδετήρων που επιτρέπει την αυτόνομη διαμόρφωση των ειδικών συνδετήρων. Μονάδες για σήματα και δεδομένα μέχρι 10 Gbit/s, έξοδος ρεύματος μέχρι 300 Α, υψηλή τάση μέχρι 5 kv, συμπιεσμένο αέρα, υγρά, οπτική ίνα και πολλά άλλα μπορούν να συνδυαστούν. Τα πλαίσια και οι θήκες που παρουσιάζονται παρέχονται με σταθερά χρώματα και διατάξεις ανάλογα με την ζήτηση. Σύνδεση τροφοδοτικών και μπαταριών Ένα τροφοδοτικό παρέχει ρεύμα προς τους ανιχνευτές σ έναν υπολογιστή τομογράφου. Οι εργαστηριακές συσκευές και οι πίνακες λειτουργίας τροφοδοτούνται με πακέτα μπαταριών. Αν είναι απαραίτητο, η τροφοδοσία μπορεί να αντικατασταθεί ή ο σταθμός φόρτισης να τεθεί σε λειτουργία. Οι συνδέσεις για την τροφοδοσία και την μετάδοση του σήματος μπορεί να προσαρμοστεί σ έναν πολύ συμπαγή συνδετήρα. Οι ηλεκτρικές επαφές με MULTILAM είναι σχεδιασμένες για υψηλούς αριθμούς κύκλων σύνδεσης και συνδέονται εύκολα χάρη στο κινητό ρουλεμάν. Σύνδεση φορητών συσκευών και ρυθμιζόμενων εξαρτημάτων Τα σύγχρονα χειρουργεία είναι σχεδιασμένα σε ρυθμιζόμενη βάση και είναι εξοπλισμένα ειδικά για εργασία χειρός. Οι συσκευές του κινητού χειρουργείου και της αναισθησίας είναι συνδεμένες στην μονάδα τροφοδοσίας μέσω CombiTac. Ακόμα και τα ιατρικά τρόλεϊ μπορούν να συνδεθούν και να αποσυνδεθούν γρήγορα με ένα απλό βήμα. Τα απαιτούμενα σήματα, δεδομένα και οι επαφές ισχύος και ο συμπιεσμένος αέρας και οι υγροί σύνδεσμοι μπορούν να φιλοξενηθούν στο CombiTac. 8 Ιατρική Βιομηχανία

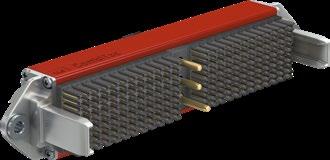

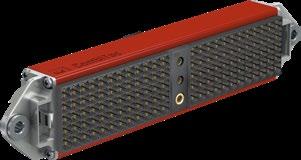

9 Συνδετήρες σήματος Μονάδα με συσκευασία μεγάλης πυκνότητας επιτρέπει μέγιστο αριθμό επαφών σε πολύ μικρό χώρο. Το τείχος προστασίας του κινητού άξονα προστατεύει τις επαφές από μηχανική βλάβη και συγχρόνως χρησιμεύει σαν κώδικοποιητής για την αποφυγή εσφαλμένων συνδέσεων. Ένας συμπαγής συνδετήρας για την μετάδοση σήματος στις ιατρικές συσκευές. Συνδετήρας για φορητές συσκευές Το περίβλημα CombiTac επιτρέπει την εύκολη και ασφαλή Προηγμένη Τεχνολογία Επαφής σύνδεση των φορητών συσκευών διάγνωσης, παρακολούθησης και θεραπείας. Διάφορα μεγέθη DIN περιβλήματος, είτε με καλώδιο εισόδου στο πλάι είτε απ ευθείας, είναι διαθέσιμα. Άλλα σχέδια ή χρώματα παρέχονται κατόπιν ζήτησης. Παρέχεται επιπλέον ασφάλεια από ένα μοχλό ασφάλισης και μια επιλογή κωδικοποίησης. Ιατρική Βιομηχανία 9

10 Έλεγχος και τροφοδοσία για ιατρικό εργόμετρο Τα εργόμετρα χρησιμοποιούνται για θεραπεία, αποκατάσταση, και καρδιολογική εκπαίδευση καθώς και για ιατρικό έλεγχο του στρες. Μια χωριστή μονάδα ελέγχου και τροφοδοσίας είναι συνδεμένη στον διάδρομο μέσω συνδετήρων. Η αυτόματη λύπανση μετά από μια προκαθορισμένη απόσταση ή ώρες χρήσης, μειώνει τον χρόνο εργασιών συντήρησης που απαιτείται. Τρεις διαφορετικές CombiTac μονάδες συνδέουν την παροχή ενέργειας, τον έλεγχο του διαδρόμου, τον αυτόματο έλεγχο του όγκου, και τον εφοδιασμό ελαίου. Οι συνδετήρες επιτρέπουν την εύκολη και ασφαλή εγκατάσταση των εργομέτρων. 10 Ιατρική Βιομηχανία

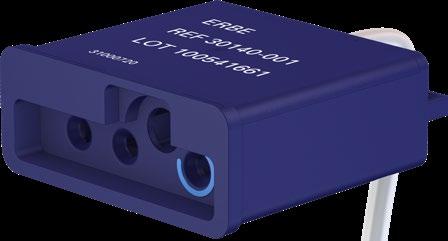

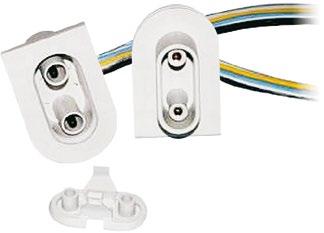

11 ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ Συστήματα και αγωγοί συναρμολόγησης Μονάδες υποδοχής (πρίζες) για ηλεκτροχειρουργική Διάφορες μονάδες στις χειρουργικές συσκευές χρησιμοποιούνται για την σύνδεση μιας σειράς οργάνων. Παρακάτω είναι μια μονάδα υποδοχής (πρίζα) για την σύνδεση μονοπολικών ενεργών ηλεκτροδίων. Συστήματα για χειρουργικές συσκευές Συνδετήρες για την τροφοδοσία των μονάδων χειρουργικών συσκευών. Διάφορες μονάδες συνδετήρων χρησιμοποιούνται ανάλογα με την εφαρμογή. Οι μονάδες συνδετήρων έχουν προστασία από επαφή και παρέχουν ασφαλή και αξιόπιστη τροφοδοσία. Ιατρική Βιομηχανία 11
