ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ ΘΕΡΜΟΠΡΟΪΟΝΤΩΝ MADE IN ITALY. Melinda idro Iside idro 2.0. design & production rev.003

Transcript

1 EL MADE IN ITALY design & production ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ ΘΕΡΜΟΠΡΟΪΟΝΤΩΝ Melinda idro Iside idro 2.0 MEGAN IDRO - raffaella idro rev.003

2 2

3 ΠΡΟΣΟΧΗ ΟΙ ΕΠΙΦΑΝΕΙΕΣ ΜΠΟΡΕΙ ΝΑ ΑΝΑΠΤΥΞΟΥΝ ΥΨΗΛΕΣ ΘΕΡΜΟΚΡΑΣΙΕΣ! ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΠΑΝΤΑ ΓΑΝΤΙΑ ΠΡΟΣΤΑΣΙΑΣ! Κατά τη διάρκεια της καύσης απελευθερώνεται θερμική ενέργεια η οποία αυξάνει αισθητά τη θερμοκρασία των επιφανειών, των πορτών, των χειρολαβών, των εντολών, του γυαλιού, του σωλήνα καυσαερίων και, ενδεχομένως, του εμπρόσθιου τμήματος του προϊόντος. Αποφύγετε την επαφή των προαναφερθέντων τμημάτων, χωρίς να φοράτε την κατάλληλη ενδυμασία προστασίας (παρέχονται γάντια προστασίας). Ενημερώστε τα παιδιά για τους πιθανούς κινδύνους και κρατήστε τα μακριά από την εστία ενώ αυτή βρίσκεται σε λειτουργία Προειδοποιήσεις... 4 Ασφάλεια... 4 Τακτική Συντήρηση... 5 ΥΔΡΑΥΛΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ... 6 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΜΗΧΑΝΙΣΜΟΙ ΑΣΦΑΛΕΙΑΣ...6 ΑΝΤΙΣΥΜΠΥΚΝΩΤΙΚΗ ΔΙΑΤΑΞΗ (ΥΠΟΧΡΕΩΤΙΚΗ)... 7 kit στιγμιαίας παραγωγής ζεστού νερού... 8 Τοποθέτηση σόμπας...8 ΕΠΑΝΑΦΟΡΕΣ... 8 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΘΕΡΜΟΠΡΟΪΟΝΤΩΝ... 8 ΕΓΚΑΤΑΣΤΑΣΗ... 9 Πέλετ και φόρτωση...11 ΕΛΕΓΧΟΙ ΚΑΙ ΠΡΟΦΥΛΑΞΕΙΣ ΓΙΑ ΤΟ ΠΡΩΤΟ ΑΝΑΜΜΑ...11 ΤΟ ΜΟΤΕΡ ΦΟΡΤΩΣΗΣ ΠΕΛΕΤ ΔΕ ΛΕΙΤΟΥΡΓΕΙ...11 ΘΕΡΜΟΣΤΑΤΕΣ ΒΟΛΒΟΥ - ΕΠΑΝΟΠΛΙΣΜΟΙ:...11 Πίνακας ελέγχου...12 Λεζάντα εικονιδίων οθόνης...12 Γενικό μενού...13 Βασικές οδηγίες...13 ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ...14 Ενεργοποίηση καθυστερημένου σβησίματος...14 Τυπολογία και αντικατάσταση των μπαταριών...14 Ρυθμίσεις για την ΠΡΩΤΗ ΕΝΑΥΣΗ...15 Συχνότητα δικτύου 50/ 60Hz...15 Ρύθμιση ώρας, ημέρας, μήνα και έτους...15 Ρύθμιση της γλώσσας...15 Άλλες λειτουργίες...15 Εκκένωση αέρα...15 ΠΡΩΤΗ ΠΛΗΡΩΣΗ...15 Λειτουργία και λογική μονάδα...16 Συμπληρωματικός θερμοστάτης...17 Λειτουργία συμπληρωματικού θερμοστάτη με stby ενεργό...17 Λειτουργία συμπληρωματικού θερμοστάτη με stby ανενεργό...17 Εγκατάσταση συμπληρωματικού θερμοστάτη...17 Set power...18 TEMPERATURE set...18 USER MENU...18 Enable fan...18 V1 AIR...18 reset...19 EASY SET UP...19 SET CHRONO...19 STATUS...20 Settings...20 set clock...20 Language...20 Display...20 Stand - by...21 aux...21 Καθαρισμός και συντήρηση...22 Η συνήθης συντήρηση εκτελείται από τους αρμόδιους τεχνικούς Εκτός χρήσης (τέλος εποχής)...24 Εμφανίσεις...26 ΣΥΝΑΓΕΡΜΟΙ...26 ΟΡΟΙ ΕΓΓΥΗΣΗΣ

4 Σας ευχαριστούμε που επιλέξατε την εταιρεία μας. Το προϊόν μας είναι μια τέλεια λύση θέρμανσης που γεννήθηκε από την πιο προχωρημένη τεχνολογία με μια ποιότητα επεξεργασίας υψηλότατου επιπέδου και ένα design πάντα μοντέρνο, με σκοπό να ικανοποιεί πάντα με απόλυτη ασφάλεια την φανταστική αίσθηση που η θερμότητα της φλόγας μπορεί να σας δώσει. Προειδοποιήσεις Το παρόν εγχειρίδιο οδηγιών αποτελεί αναπόσπαστο μέρος του προϊόντος: βεβαιωθείτε ότι υπάρχει πάντα μαζί με τη συσκευή ακόμη και σε περίπτωση εκχώρησης σε άλλο ιδιοκτήτη, χρήστη, ή μεταφοράς σε άλλο μέρος. Σε περίπτωση βλάβης ή απώλειας ζητήστε ένα άλλο αντίτυπο από την υπηρεσία τεχνικής υποστήριξης της περιοχής σας. Αυτό το προϊόν πρέπει να προορίζεται μόνο για τη χρήση για την οποία έχει σαφώς κατασκευαστεί. Αποκλείεται οποιαδήποτε άλλη υπευθυνότητα συμβατική και εξωσυμβατική του κατασκευαστή για ζημιές που προκαλούνται σε πρόσωπα, ζώα ή πράγματα, από λάθη εγκατάστασης, τακτικής συντήρησης και από ακατάλληλη χρήση. Η εγκατάσταση πρέπει να εκτελείται από ειδικευμένο και καταρτισμένο προσωπικό, το οποίο θα αναλάβει όλη την ευθύνη της οριστικής εγκατάστασης και της επακόλουθης καλής λειτουργίας του εγκατεστημένου προϊόντος Θα πρέπει να λάβετε υπόψη σας όλους τους εθνικούς, περιφερειακούς, επαρχιακούς και δημοτικούς νόμους και τα πρότυπα που ισχύουν στη χώρα στην οποία εγκαθίσταται η συσκευή, καθώς και τις οδηγίες που περιέχει το παρόν εγχειρίδιο. O κατασκευαστής δεν φέρει καμιά ευθύνη σε περίπτωση ελλιπούς τήρησης αυτών των προδιαγραφών. Μετά την αφαίρεση της συσκευασίας, βεβαιωθείτε για την ακεραιότητα και πληρότητα της συσκευής. Σε περίπτωση ασυμφωνίας, επικοινωνήστε με το μεταπωλητή από όπου αγοράσατε τη συσκευή. Όλα τα ηλεκτρικά συστατικά μέρη που αποτελούν τη συσκευή εξασφαλίζοντας τη σωστή λειτουργία θα πρέπει να αντικαθίστανται με γνήσια μέρη αποκλειστικά από ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. Ασφάλεια Η ΣΥΣΚΕΥΗ ΔΕΝ ΘΑ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΑΠΟ ΠΑΙΔΙΑ ΗΛΙΚΙΑΣ ΚΑΤΩ ΤΩΝ 8 ΕΤΩΝ Ή ΑΠΌ ΑΤΟΜΑ ΜΕ ΚΙΝΗΤΙΚΑ Ή ΔΙΑΝΟΗΤΙΚΑ ΠΡΟΒΛΗΜΑΤΑ. ΕΠΙΠΛΕΟΝ ΔΕΝ ΘΑ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΕΊΤΑΙ ΑΠΟ ΑΤΟΜΑ ΜΕ ΜΕΙΩΜΕΝΕΣ ΑΙΣΘΗΣΕΙΣ Ή ΧΩΡΙΣ ΕΜΠΕΙΡΙΑ ΚΑΙ ΓΝΩΣΕΙΣ -ΕΚΤΟΣ ΚΙ ΑΝ ΑΥΤΑ ΒΡΙΣΚΟΝΤΑΙ ΥΠΟ ΕΠΟΠΤΕΙΑ Ή ΕΧΟΥΝ ΚΑΤΑΝΟΗΣΕΙ ΠΡΟΗΓΟΥΜΕΝΩΣ ΤΟ ΣΥΝΟΛΟ ΤΩΝ ΥΠΟΔΕΙΞΕΩΝ ΑΣΦΑΛΟΥΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΗΣ ΣΥΣΚΕΥΗΣ ALLA 8-AASTASED LAPSED, PIIRATUD FÜÜSILISTE, SENSOORSETE VÕI VAIMSETE VÕIMETEGA ISIKUD JA ISIKUD, KELLEL PUUDUB KOGEMUS VÕI PIISAVAD TEADMISED, VÕIVAD APARAATI KASUTADA AINULT JÄRELEVALVE ALL VÕI PÄRAST SEDA, KUI NAD ON SAANUD PIISAVALT JUHISEID APARAADI OHUTU KASUTAMISE KOHTA JA MÕISTNUD SELLEGA SEONDUVAID OHTE. ΟΙ ΕΡΓΑΣΙΕΣ ΚΑΘΑΡΙΟΤΗΤΑΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ ΘΑ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΟΥΝΤΑΙ ΑΠΟ ΤΟ ΧΡΗΣΤΗ ΚΑΙ ΟΧΙ ΑΠΟ ΠΑΙΔΙΑ, ΧΩΡΙΣ ΕΠΙΒΛΕΨΗ. Απαγορεύεται η χρήση της γεννήτριας από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες σωματικές, αισθητηριακές και διανοητικές ικανότητες ή χωρίς εμπειρία εκτός και αν επιβλέπονται ή εκπαιδεύονται ως προς τη χρήση της συσκευής από ένα άτομο υπεύθυνο για την ασφάλειά τους. SEADME PUHASTUS- JA HOOLDUSTÖID, MIDA KASUTAJA PEAB ISE TEGEMA, TOHIVAD LAPSED TEHA ÜKSNES JÄRELEVALVE ALL. ΜΗΝ ΤΡΑΒΑΤΕ, ΑΠΟΣΥΝΔΕΕΤΕ, ΣΥΣΤΡΕΦΕΤΕ ΤΑ ΚΑΛΩΔΙA ΠΟΥ ΠΡΟΕΞΕΧΟΥΝ ΑΠΟ ΤΟ ΠΡΟΪΟΝ ΑΚΟΜΑ ΚΑΙ ΣΤΗΝ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΑΥΤΟ ΕΙΝΑΙ ΑΠΟΣΥΝΔΕΔΕΜΕΝΟ ΑΠΟ ΤΟ ΔΙΚΤΥΟ ΗΛ. ΡΕΥΜΑΤΟΣ. Μην αγγίζετε τη γεννήτρια με γυμνά πόδια και με βρεγμένα ή υγρά μέρη του σώματος. Απαγορεύεται να τροποποιείται τις συσκευές ασφαλείας ή ρύθμισης χωρίς εξουσιοδότηση ή τις οδηγίες του κατασκευαστή. Μην τραβάτε, αποσυνδέετε ή στρίβετε τα ηλεκτρικά καλώδια που προεξέχουν από τη σόμπα ακόμη και είναι αποσυνδεδεμένη από το ηλεκτρικό ρεύμα. 4

5 Συνίσταται η τοποθέτηση του ηλεκτρικού καλωδίου έτσι ώστε να μην έρχεται σε επαφή με τα ζεστά μέρη της συσκευής. Η πρίζα τροφοδοσίας πρέπει να είναι προσβάσιμη μετά την εγκατάσταση. Αποφεύγετε να κλείνετε ή να μειώνετε τις διαστάσεις των ανοιγμάτων αερισμού του χώρου εγκατάστασης, τα ανοίγματα αερισμού είναι απαραίτητα για τη σωστή καύση. Μην αφήνετε τα στοιχεία της συσκευασίας κοντά στα παιδιά ή σε άτομα με ειδικές ανάγκες χωρίς βοήθεια. Κατά την κανονική λειτουργία του προϊόντος η πόρτα της εστίας πρέπει να παραμένει πάντα κλειστή. Όταν η συσκευή λειτουργεί είναι ζεστή στην επαφή, συγκεκριμένα σε όλα τα εξωτερικά μέρη, για το λόγο αυτό συνίσταται ιδιαίτερη προσοχή. Ελέγχετε για την παρουσία τυχόν εμποδίων πριν ενεργοποιήσετε τη συσκευή μετά από μια μεγάλη περίοδο μη χρήσης της. Η γεννήτρια έχει σχεδιαστεί για να λειτουργεί σε όλες τις καιρικές συνθήκες, σε περίπτωση πολύ δυσμενών καιρικών συνθηκών (δυνατό άνεμο, παγετό) μπορεί να επέμβουν τα συστήματα ασφαλείας τα οποία θα απενεργοποιήσουν τη γεννήτρια. Αν επισημανθεί κάτι τέτοιο επικοινωνήστε με την τεχνική υπηρεσία υποστήριξης και σε κάθε περίπτωση μην αποσυνδέσετε τα συστήματα ασφαλείας. Σε περίπτωση πυρκαγιάς του σωλήνα καπνοδόχου εξοπλιστείτε με τα κατάλληλα συστήματα για να καταπνίξετε τις φλόγες ή ζητήστε την επέμβαση της πυροσβεστικής υπηρεσίας. Αυτή η συσκευή δεν πρέπει να χρησιμοποιείται ως αποτεφρωτήρας απορριμάτων. Μη χρησιμοποιείτε κανένα τύπο εύφλεκτου υγρού για την ανάφλεξη Στη φάση της πλήρωσης μη φέρνετε το σακί του πέλετ σε επαφή με το προϊόν Τα φαγεντιανά είναι προϊόντα υψηλής τεχνικής και ως εκ τούτου μπορεί να παρουσιάσουν πολύ μικρά σκασίματα, ρωγμές και χρωστικές ατέλειες. Αυτά τα χαρακτηριστικά είναι η απόδειξη της υψηλής ποιότητας. Το σμάλτο και τα φαγεντιανά, λόγω του διαφορετικού συντελεστή θερμικής διαστολής, παράγουν μικρο-ρωγμές (ράγισμα) που αποδεικνύουν την αυθεντικότητα. Για τον καθαρισμό των φαγεντιανών σας συμβουλεύουμε να χρησιμοποιείτε ένα στεγνό, μαλακό πανί. Αν χρησιμοποιείτε ένα οποιοδήποτε καθαριστικό ή υγρό, αυτό το τελευταίο μπορεί να εισχωρήσει στο εσωτερικό των κοιλωμάτων τονίζοντάς τα. Τακτική Συντήρηση Σύμφωνα με το διάταγμα της 22 Ιανουαρίου 2008 Αρ. 37 άρθρο 2 η τακτική συντήρηση περιλαμβάνει επεμβάσεις που στοχεύουν στο να περιορίζουν τη φθορά της κανονικής χρήσης, καθώς και την αντιμετώπιση ατυχημάτων που επιφέρουν την ανάγκη των πρώτων επεμβάσεων, οι οποίες ωστόσο δεν μεταβάλλουν τη δομή της εγκατάσταση όπου γίνεται η επέμβαση ή τον προορισμό της χρήσης σύμφωνα με τις απαιτήσεις των τεχνικών κανονισμών που ισχύουν και του εγχειριδίου χρήσης και συντήρησης του κατασκευαστή. 5

6 ΥΔΡΑΥΛΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ Στο κεφάλαιο αυτό περιγράφονται ορισμένες έννοιες που αναφέρονται στην ιταλική νομοθεσία UNI (2009). Όπως αναφέρθηκε προηγουμένως, για την εγκατάσταση θα πρέπει να τηρούνται όλοι οι ισχύοντες εθνικοί, περιφερειακοί, επαρχιακοί και δημοτικοί κανονισμοί που προβλέπονται από τη χώρα στην οποία έχει εγκατασταθεί η συσκευή. Κατά τη διάρκεια της εγκατάσταση της γεννήτριας είναι ΥΠΟΧΡΕΩΤΙΚΟ να γίνεται η προσαρμογή του συστήματος με ένα μανόμετρο για την εμφάνιση της πίεσης του νερού. ΠΙΝΑΚΑΣ ΔΙΑΤΑΞΕΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΛΕΙΣΤΟΥ ΔΟΧΕΙΟΥ ΠΟΥ ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ Ή ΔΕΝ ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ ΜΕ ΤΟ ΠΡΟΪΟΝ Βαλβίδα ασφαλείας Θερμοστάτης ελέγχου κυκλοφορητή (η διαχείρισή του οποίου διενεργείται από τον ανιχνευτή νερού και το πρόγραμμα της κάρτας) Δείκτης θερμοκρασίας νερού (οθόνη) p p p Μετατροπέας πιέσεως με απεικόνιση σε οθόνη p Αυτόματος θερμικός διακόπτης ρύθμισης (η διαχείρισή του οποίου διενεργείται από το πρόγραμμα της κάρτας) p Μετατροπέας πιέσεως με συναγερμό μανομετρικού διακόπτη ελάχιστης και μέγιστης τιμής Αυτόματος θερμικός διακόπτης εμπλοκής (θερμοστάτης εμπλοκής) για την αποφυγή υπέρβασης των ανώτερων επιτρεπτών ορίων θερμοκρασίας νερού Σύστημα κυκλοφορίας (αντλία) p p p Σύστημα διαστολής p Δώστε προσοχή στη σωστή διαστασιολόγηση του συστήματος: ενέργειας σε σύγκριση με γεννήτρια θερμική απαίτηση πιθανή ανάγκη για μια δεξαμενή αποθήκευσης (puffer) ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΜΗΧΑΝΙΣΜΟΙ ΑΣΦΑΛΕΙΑΣ Η εγκατάσταση, οι συνδέσεις, η ενεργοποίηση και ο έλεγχος ορθής λειτουργίας, θα πρέπει να διενεργείται με ορθό τρόπο, τηρώντας αυστηρά αφενός τους ισχύοντες κανονισμούς (εθνικούς, περιφερειακούς ή τοπικούς) και, αφετέρου, τις οδηγίες χρήσεως. Όσον αφορά την Ιταλία, η εγκατάσταση θα πρέπει να διενεργείται από πιστοποιημένους επαγγελματίες (Υπουργική Απόφαση της 22ας Ιανουαρίου 2008 αριθ.^37). Ο κατασκευαστής δεν φέρει ουδεμία ευθύνη για υλικές ζημιές ή ατυχήματα που οφείλονται στην εγκατάσταση. Τυπολογία της εγκατάστασης Υπάρχουν 2 διαφορετικές τυπολογίες της εγκατάστασης: Εγκατάσταση ανοιχτού και κλειστού δοχείου. Το προϊόν σχεδιάστηκε και κατασκευάστηκε για να λειτουργεί με εγκαταστάσεις κλειστού δοχείου. βεβαιωθείτε ότι η εκ των προτέρων φόρτωση του δοχείου διαστολής είναι στην πίεση των 1.5 bar. ΑΣΦΑΛΕΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΛΕΙΣΤΟΥ ΔΟΧΕΙΟΥ Σύμφωνα με τον ιταλικό κανονισμό UNI (2009), οι κλειστές εγκαταστάσεις θα πρέπει να διαθέτουν: βαλβίδα ασφαλείας, θερμοστάτη ελέγχου κυκλοφορητή, δείκτη θερμοκρασίας, δείκτη πιέσεως, αυτόματη συσκευή ρύθμισης της θερμοκρασίας, αυτόματο θερμικό διακόπτη εμπλοκής (θερμοστάτη εμπλοκης), σύστημα κυκλοφορίας, σύστημα διαστολής, σύστημα εκτόνωσης, ενσωματωμένο στη γεννήτρια, με βαλβίδα θερμικής εκκενώσεως (που ενεργοποιείται αυτόματα), στην περίπτωση που η συσκευή δεν διαθέτει αυτόματο σύστημα ρύθμισης της θερμοκρασίας. 6

7 Αποστάσεις ασφαλείας των διατάξεων σύμφωνα με τον κανονισμό. Οι αισθητήρες ασφαλείας της θερμοκρασίας πρέπει να βρίσκονται στο μηχάνημα ή σε απόσταση όχι ανώτερη των 30 cm από τη σύνδεση παροχής. Αν οι γεννήτριες δεν είναι εξοπλισμένες με όλες τις συσκευές, εκείνες που δεν υπάρχουν μπορούν να εγκατασταθούν στη σωλήνωση παροχής της γεννήτριας, εντός μιας απόστασης από το μηχάνημα όχι ανώτερης του 1 m. Έλεγχοι κατά την πρώτη ανάφλεξη Πριν συνδέσετε το λέβητα φροντίστε για τα εξής: a) ένα σχολαστικό πλύσιμο των σωληνώσεων της εγκατάστασης για την αφαίρεση τυχόν κατάλοιπων που μπορεί να θέσουν σε κίνδυνο τη σωστή λειτουργία κάποιου εξαρτήματος της εγκατάστασης (αντλίες, βαλβίδες, κλπ.). b) Η εταιρία συστήνει την εγκατάσταση ενός μαγνητικού φίλτρου στην επιστροφή της γεννήτριας, αφενός για την αύξηση του χρόνου ζωής του λέβητα και, αφετέρου, για τη διευκόλυνση της διαδικασίας απομάκρυνσης των ακαθαρσιών, αυξάνοντας έτσι τη συνολική αποδοτικότητα της εγκατάστασης. Επίσης, συνιστάται η εκτέλεση εξέτασης με κατάλληλο εξοπλισμό, προκειμένου να ελεγχθούν τυχόν ρεύματα διασποράς που μπορεί να αποτελούν αιτία διαβρώσεων. c) έναν έλεγχο για να βεβαιωθείτε ότι η καπνοδόχος έχει έναν επαρκή ελκυσμό, που δεν παρουσιάζει στενώσεις και στο σωλήνα διαφυγής καπνού δεν υπάρχουν εκκενώσεις άλλων συσκευών. Κάτι τέτοιο προκειμένου να αποφευχθεί η μη προβλεπόμενη αύξηση της ισχύος. Μόνο μετά από αυτόν τον έλεγχο μπορεί να συναρμολογηθεί η σύνδεση της καμινάδας μεταξύ του λέβητα και της καπνοδόχου. Σας συνιστούμε να κάνετε έναν έλεγχο των συνδέσεων με τις καπνοδόχους που ήδη υπάρχουν. ΑΝΤΙΣΥΜΠΥΚΝΩΤΙΚΗ ΔΙΑΤΑΞΗ (ΥΠΟΧΡΕΩΤΙΚΗ) Είναι αναγκαίο να υλοποιήσετε ένα κατάλληλο αντισυμπυκνωτικό κύκλωμα, το οποίο θα εξασφαλίζει μία θερμοκρασία επιστροφής 55 C τουλάχιστον. Η αντισυμπυκνωτική βαλβίδα, για παράδειγμα, εφαρμόζεται στους λέβητες στερεών καυσίμων διότι εμποδίζει την επιστροφή του κρύου νερού στον εναλλάκτη θερμότητας. Μία υψηλή θερμοκρασία επιστροφής, βελτιώνει την απόδοση, μειώνει τα επίπεδα συμπύκνωσης του καπνού και παρατείνει τη διάρκεια ζωής του λέβητα. Ο κατασκευαστής συνιστά τη χρήση του μοντέλου των 55 C, με υδραυλικές συνδέσεις 1". Για τα προϊόντα με [σύστημα] ελέγχου του κυκλοφορητή PWM η εγκατάσταση μπορεί να θεωρηθεί εφάμιλλη με ένα κύκλωμα αντισυμπύκνωσης στην περίπτωση που: - ο κυκλοφορητής της γεννήτριας είναι ο μοναδικός στην εγκατάσταση ή - μεταξύ της γεννήτριας θερμότητας και της εγκατάστασης βρίσκεται κάποιος πλακοειδής εναλλάκτης, ή - μεταξύ της γεννήτριας θερμότητας και της εγκατάστασης βρίσκεται κάποιος υδραυλικός αντισταθμιστής ή κάποια συσσώρευση αδρανών (puffer) Βαλβίδα προς πώληση σαν αξεσουάρ (επιλογή) 7

8 kit στιγμιαίας παραγωγής ζεστού νερού Προειδοποιήσεις: σε περίπτωση που θελήσετε να χρησιμοποιήσετε το kit παραγωγής στιγμιαίου ζεστού νερού σας συμβουλεύουμε να επικοινωνήσετε με την υπηρεσία τεχνικής υποστήριξης της εταιρείας. Τοποθέτηση σόμπας Για μια σωστή λειτουργία του προϊόντος σας προτείνουμε να το τοποθετήσετε έτσι ώστε να είναι απολύτως επίπεδο, με τη βοήθεια ενός αλφαδιού. ΕΠΑΝΑΦΟΡΕΣ Στις παρακάτω εικόνες απεικονίζονται οι θέσεις των επαναφορών της δεξαμενής (85 C) και H2O (100 C). Σας συνιστούμε να επικοινωνήσετε με έναν εξουσιοδοτημένο τεχνικό σε περίπτωσηπου ενεργοποιηθεί μία από τις επαναφορές, για τον έλεγχο της αιτίας. Melinda Idro 2.0 Raffaella Idro 2.0 Iside Idro 2.0 MEGAN IDRO 100 C 100 C 100 C 85 C 85 C 85 C 100 C 100 C 100 C 85 C 85 C 85 C 85 C 85 C 85 C 100 C 100 C 100 C ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΘΕΡΜΟΠΡΟΪΟΝΤΩΝ Melinda Idro 2.0 RAFFAELLA IDRO 2.0 Iside Idro 2.0 MEGAN IDRO Περιεκτικότητα νερού εναλλάκτη (l) του θερμοπροϊόντος Όγκος δοχείου διαστολής ενσωματωμένο στο θερμοπροϊόν (l) Μέγιστη περιεκτικότητα νερού στην εγκατάσταση για ενσωματωμένο δοχείο διαστολής (l)* Βαλβίδα ασφαλείας 3 bar ενσωματωμένη στο θερμοπροϊόν ΝΑΙ ΝΑΙ ΝΑΙ Ελάχιστη και μέγιστη ρύθμιση πίεσης ενσωματωμένη στο θερμοπροϊόν ΝΑΙ ΝΑΙ ΝΑΙ Ενσωματωμένος κυκλοφορητής στο θερμοπροϊόν ΝΑΙ ΝΑΙ ΝΑΙ Μέγιστη επικράτηση κυκλοφορητή (m) *Η περιεκτικότητα σε νερό της εγκατάστασης με προσθήκη εκείνου του θερμοπροϊόντος που μπορεί να αντιμετωπιστεί με το ενσωματωμένο δοχείο διαστολής. Για ανώτερες περιεκτικότητες σε νερό θα πρέπει να εγκαταστήστε ένα επιπρόσθετο δοχείο διαστολής. Το παρακάτω διπλανό διάγραμμα απεικονίζει τη συμπεριφορά του κυκλοφορητή που χρησιμοποιείται από τα θερμοπροϊόντα μας στις ρυθμιζόμενες ταχύτητες. Ύψος άντλησης (m) ,5 1 1,5 2 2,5 3 3,5 Απορροή (m 3 /h) 8

9 ΕΓΚΑΤΑΣΤΑΣΗ Γενικά Τα καυσαέρια και οι υδραυλικές συνδέσεις θα πρέπει να εκτελούνται από εξειδικευμένο προσωπικό το οποίο θα πρέπει να εκδίδει τεκμηρίωση συμμόρφωσης της εγκατάστασης σύμφωνα με τους εθνικούς κανονισμούς. Ο εγκαταστάτης θα πρέπει να παραδώσει στον ιδιοκτήτη ή στο πρόσωπο που ενεργεί για αυτόν, σύμφωνα με την ισχύουσα νομοθεσία, τη δήλωση συμβατότητας της εγκατάστασης, που σχετίζεται με: 1) το εγχειρίδιο χρήσης και συντήρησης της συσκευής και των συστατικών μερών της εγκατάστασης (όπως για παράδειγμα αγωγοί διοχέτευσης καπνού, τζάκι, κλπ.), 2) φωτοτυπία ή φωτογραφία της πλάκας τζακιού, 3) εγχειρίδιο εγκατάστασης (όπου προβλέπεται). Συνιστούμε στον εγκαταστάτη να ζητήσει απόδειξη της τεκμηρίωσης που έχει παραδοθεί και να τη φυλάξει μαζί με ένα αντίγραφο της τεχνικής τεκμηρίωσης σχετικά με την εγκατάσταση που έχει γίνει. Σε περίπτωση εγκατάστασης σε πολυκατοικία, θα πρέπει να ζητηθεί εκ των προτέρων η γνώμη του διαχειριστή. Όπου προβλέπεται πραγματοποιήστε έναν έλεγχο εκπομπών αερίων [καύσης] μετά την ολοκλήρωση της εγκατάστασης. Πιθανό σημείο λήψης θα πρέπει να πραγματοποιηθεί με στεγανό τρόπο. ΣΥΜΒΑΤΟΤΗΤΑ Απαγορεύεται η εγκατάσταση στο εσωτερικό χώρων με κίνδυνο πυρκαγιάς. Επίσης απαγορεύεται η εγκατάσταση στο εσωτερικό οικιακών χώρων (με εξαίρεση τις συσκευές με στεγανή λειτουργία): στους οποίους υπάρχουν συσκευές υγρών καυσίμων συνεχούς ή ασυνεχούς λειτουργίας που λαμβάνουν τον αέρα καύσης στο χώρο όπου είναι εγκατεστημένες, ή στους οποίους υπάρχουν συσκευές αερίου τύπου Β για τη θέρμανση των χώρων, με ή χωρίς παραγωγή ζεστού νερού οικιακής χρήσης και σε χώρους με τους οποίους γειτνιάζουν και επικοινωνούν, ή στους οποίους ωστόσο η ύφεση που μετριέται σε λειτουργία μεταξύ εξωτερικού και εσωτερικού περιβάλλοντος είναι μεγαλύτερο από 4 Pa Εγκαταστάσεις σε μπάνιο, υπνοδωμάτια και γκαρσονιέρες Σε μπάνιο, υπνοδωμάτια και γκαρσονιέρες επιτρέπεται αποκλειστικά η στεγανή εγκατάσταση ή συσκευές κλειστής εστίας με λήψη που διοχετεύεται από εξωτερικό αέρα καύσης. ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΑΠΟΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ Οι επιφάνειες στήριξης ή/και τα σημεία υποστήριξης θα πρέπει να έχουν μια φέρουσα ικανότητα κατάλληλη να αντέξει το συνολικό βάρος της συσκευής, των αξεσουάρ και των επενδύσεων της ίδιας. Αν το πάτωμα είναι κατασκευασμένο από καύσιμο υλικό, σας συνιστούμε να χρησιμοποιείτε ένα άκαυστο υλικό προστασίας που προστατεύει το μπροστινό μέρος από τυχόν πτώση των καυσαερίων κατά το συνήθη καθαρισμό. Για τη σωστή λειτουργία, η γεννήτρια θα πρέπει να τοποθετείται σε αλφάδι. Τα παρακείμενα πλευρικά και πίσω τοιχώματα και η επιφάνεια στήριξης στο πάτωμα θα πρέπει να είναι κατασκευασμένα από μη εύφλεκτο υλικό. Επιτρέπεται η εγκατάσταση παρακείμενη σε υλικά καύσης ή ευαίσθητα στη θερμότητα υπό την προϋπόθεση ότι παρεμβάλλεται μια κατάλληλη απόσταση ασφαλείας, η οποία για τις σόμπες πέλετ είναι ίση με: A B C ΑΝΑΦΟΡΕΣ Εύφλεκτα αντικείμενα Αντικείμενα που δεν είναι εύφλεκτα A 200 mm 100 mm B 1500 mm 750 mm C 200 mm 100 mm Λήψη αέρα πλάκα προστασίας Εγκατάσταση ένθετων Σε περίπτωση εγκατάστασης ένθετων, θα πρέπει να απαγορεύεται η πρόσβαση στα εσωτερικά μέρη της συσκευής και κατά τη διάρκεια της αφαίρεσης δεν θα πρέπει να είναι δυνατή η πρόσβαση στα ηλεκτροφόρα μέρη. Οποιαδήποτε καλωδίωση όπως για παράδειγμα το καλώδιο τροφοδοσίας ή οι αισθητήρες περιβάλλοντος θα πρέπει να τοποθετούνται με τρόπο ούτως ώστε να μην καταστρέφονται κατά τη διάρκεια της μετακίνησης του ένθετου ή να έρχονται σε επαφή με τα θερμά μέρη. Αερισμός και εξαερισμός των χώρων της εγκατάστασης Ο αερισμός θεωρείται επαρκής όταν ο χώρος είναι εξοπλισμένος με αεραγωγούς με βάση τον πίνακα: Κατηγορίες των συσκευών Πρότυπο αναφοράς Ποσοστό του τμήματος σαφές άνοιγμα ανάλογα με το τμήμα εξόδου των καπνών της συσκευής Ελάχιστη καθαρή τιμή ανοίγματος αγωγού αερισμού Σόμπες pellet UNI EN cm² Λέβητες UNI EN % 100 cm² Εν πάση περιπτώσει ο αερισμός θεωρείται επαρκής, όταν η διαφορά της πίεσης μεταξύ εξωτερικού και εσωτερικού χώρου είναι ίση ή μικρότερη από 4 Pa. 9

10 Αν υπάρχουν συσκευές αερίου τύπου Β με διακεκομμένη λειτουργία που δεν προορίζονται για θέρμανση θα πρέπει να υπάρχει ένα άνοιγμα αερισμού ή/ και εξαερισμού. Οι αεραγωγοί πρέπει να πληρούν τις ακόλουθες απαιτήσεις: να προστατεύονται με σχάρες, μεταλλικά δίχτυα, κλπ., χωρίς να μειώνεται ωστόσο το χρήσιμο σαφές τμήμα. να κατασκευάζονται με τρόπο ώστε καθιστούν δυνατές τις εργασίες της συντήρησης, να τοποθετούνται με τέτοιο τρόπο ώστε να μην υπάρχει περίπτωση να φράξουν, Η εισροή του καθαρού αμόλυντου αέρα μπορεί να ληφθεί ακόμη και σε χώρους παρακείμενους σε εκείνο της εγκατάστασης (έμμεσος αερισμός και εξαερισμός) εφόσον η εισροή αυτή μπορεί να επιτευχθεί ελεύθερα μέσω μόνιμων ανοιγμάτων που επικοινωνούν με έξω. Ο παρακείμενος χώρος δεν πρέπει να χρησιμοποιείται ως γκαράζ, αποθήκη εύφλεκτων υλικών ή δραστηριοτήτων με κίνδυνο πυρκαγιάς, μπάνιο, υπνοδωμάτιο ή ως κοινόχρηστος χώρος της κατοικίας. ΚΑΥΣΑΡΕΡΙΑ Η γεννήτρια θερμότητας λειτουργεί υπό υποπίεση και είναι εξοπλισμένη με ανεμιστήρα στην έξοδο για την αποβολή των καπνών. Το σύστημα εξάτμισης θα πρέπει να είναι μοναδικό για τη γεννήτρια, δεν επιτρέπονται εκκενώσεις σε καπνοδόχο από κοινού με άλλες συσκευές. Τα εξαρτήματα του συστήματος απαγωγής καπνού πρέπει να επιλέγονται σε σχέση με τον τύπο της συσκευής που πρόκειται να εγκατασταθεί σύμφωνα με: UNI/ TS σε περίπτωση μεταλλικών καπνοδόχων, ιδίως σε σχέση με τα όσα αναφέρονται στην περιγραφή, UNI EN και UNI EN , UNI EN 1457,.-UNI EN 1806: σε περίπτωση μη μεταλλικών καπνοδόχων. Το μήκος του οριζόντιου τμήματος θα πρέπει να είναι ελάχιστο και σε καμιά περίπτωση δεν πρέπει να υπερβαίνει τα 3 μέτρα, με μια ελάχιστη κλίση του 3% προς τα πάνω. Ο αριθμός των αλλαγών κατεύθυνσης συμπεριλαμβανομένου εκείνου που οφείλεται στη χρήση του στοιχείου σε "Τ" δεν πρέπει να είναι ανώτερο του 4. Θα χρειαστεί να προβλέψετε για μια σύνδεση "Τ" με καπάκι για τη συγκέντρωση των συμπυκνωμάτων στη βάση του κάθετου τμήματος. Απαιτείται, αν η εξάτμιση δεν ταιριάζει σε μια υπάρχουσα καπνοδόχο, ένα κάθετο τμήμα με ένα αντιανεμικό τερματικό ( UNI 10683). Ο κάθετος αγωγός μπορεί να είναι εσωτερικά ή εξωτερικά του κτιρίου. Αν το κανάλι καπνού τοποθετείται σε μια υπάρχουσα καπνοδόχο, θα πρέπει να είναι πιστοποιημένη για τα στερεά καύσιμα. Αν το κανάλι καπνού είναι εξωτερικά του κτιρίου θα πρέπει να είναι πάντα μονωμένο. Τα κανάλια καπνού θα πρέπει να διαθέτουν τουλάχιστον μια υποδοχή στεγανότητας για τυχόν δειγματοληψίες καπνού. Όλα τα τμήματα του αγωγού καπνών θα πρέπει να επιθεωρούνται. Θα πρέπει να προβλεφθούν ανοίγματα επιθεώρησης για τον καθαρισμό. Στην περίπτωση που θερμοκρασία των καυσαερίων είναι χαμηλότερη των 160 C [+ τη θερμοκρασία περιβάλλοντος] λόγω υψηλής απόδοσης θα πρέπει να είναι τελείως ανθεκτική στην υγρασία (ανατρέξτε στα τεχνικά δεδομένα). Ένα σύστημα απαγωγής καπνού που δεν τηρεί τα προηγούμενα σημεία ή που, γενικά, δεν συμμορφώνεται με τις απαιτήσεις, μπορεί να αποτελέσει αιτία φαινομένων συμπύκνωσης στο εσωτερικό του. ΑΠΟΛΗΞΗ ΚΑΠΝΟΔΟΧΟΥ Οι απολήξεις καπνοδόχου πρέπει να πληρούν τις ακόλουθες απαιτήσεις: να έχουν χρήσιμο τμήμα εξόδου όχι μικρότερο από το διπλάσιο του τζακιού/διασωληνωμένο σύστημα στο οποίο έχει εισαχθεί. να διαμορφώνονται έτσι ώστε να εμποδίζεται η διείσδυση της βροχής και του χιονιού στο τζάκι/διασωληνωμένο σύστημα, να κατασκευάζονται με τρόπο έτσι ώστε, ακόμη και στην περίπτωση ανέμων παντός κατεύθυνσης και κλίσης, να εξασφαλίζεται η εκκένωση των προϊόντων της καύσης Παραδείγματα σωστής σύνδεσης στο τζάκι Προστασία από τη βροχή και τον άνεμο Προστασία από τη βροχή και τον άνεμο Μονωμένος σωλήνας καπνοδόχου Max 3 mt Σύνδεση σε "T" αντισυμπύκνωσης με καπάκι επιθεώρησης 3-5% Σύνδεση σε "T"με καπάκι επιθεώρησης Σύνδεση σε μονωμένο "T" με καπάκι επιθεώρησης ΣΥΝΔΕΣΗ με το ηλεκτρικό δίκτυο. Η γεννήτρια παρέχεται με καλώδιο ηλεκτρικής τροφοδοσίας που θα πρέπει να συνδέεται σε πρίζα των 230V 50 Hz, κατά προτίμηση με μαγνητοθερμικό διακόπτη. Η ηλεκτρική πρίζα θα πρέπει να είναι εύκολα προσβάσιμη. Η ηλεκτρική εγκατάσταση θα πρέπει να είναι έγκυρη. Ελέγξτε ιδιαίτερα την αποτελεσματικότητα του κυκλώματος γείωσης. Μια μη κατάλληλη γείωση της εγκατάστασης μπορεί να προκαλέσει δυσλειτουργία για την οποία ο κατασκευαστής δεν φέρει καμία ευθύνη. Διακυμάνσεις της τροφοδοσίας μεγαλύτερες του 10% μπορεί να προκαλέσουν δυσλειτουργίες στο προϊόν. 10

11 Πέλετ και φόρτωση Τα πέλετ κατασκευάζονται υποβάλλοντας το πριονίδι σε υψηλή πίεση, δηλαδή τα υπολείμματα καθαρού ξύλου (χωρίς βερνίκια) που παράγονται σε ξυλουργεία και από άλλες εργασίες που σχετίζονται με την επεξεργασία και την μεταποίηση του ξύλου. Αυτό το είδος καυσίμου είναι απόλυτα οικολογικό γιατί δεν χρησιμοποιεί κανένα είδος συνδετικού για να γίνει συμπαγές. Η σύσταση των πέλετ στο χρόνο εξασφαλίζεται από μία φυσική ουσία που υπάρχει στο ξύλο: το λιγνίτη. Εκτός του ότι είναι οικολογικό καύσιμο, καθώς αξιοποιεί τα υπολείμματα του ξύλου, το πέλετ έχει και τεχνικά πλεονεκτήματα. Ενώ το ξύλο έχει θερμαντική ισχύ 4,4 kwh/kg. (με 15% υγρασία, δηλαδή μετά από 18 μήνες ξήρανσης) τα πέλετ έχουν 5 kwh/kg. Η πυκνότητα του είναι 650 kg/m3 και η περιεκτικότητα σε νερό είναι ίση με το 8% του βάρους του. Για το λόγο αυτό δεν είναι απαραίτητη η ξήρανση του πέλετ ώστε να επιτευχθεί η κατάλληλη θερμαντική ισχύ. Το πέλετ που χρησιμοποιείται θα πρέπει να συνάδει με τα χαρακτηριστικά που ορίζουν οι κανονισμοί: EN plus - UNI EN (UNI EN ISO ) κλάση a1 ή a2 Ο κατασκευαστής για τα δικά του προϊόντα συνιστά πάντα τη χρήση πέλετ διαμέτρου 6 mm. Αποθήκευση των πέλετ Για να εξασφαλίσετε την καλή καύση χωρίς προβλήματα θα πρέπει το πέλετ να φυλάσσεται σε ξηρό χώρο Ανοίξτε το καπάκι της δεξαμενής και φορτώστε πέλετ με τη βοήθεια ενός φτυαριού. Η ΧΡΗΣΗ ΠΕΛΕΤ ΚΑΚΗΣ ΠΌΙΌΤΗΤΑΣ Η ΑΠΌ ΑΛΛΌ ΥΛΙΚΌ, ΠΡΌΚΑΛΕΙ ΒΛΑΒΕΣ ΣΤΗ ΛΕΙΤΌΥΡΓΙΑ ΤΗΣ ΓΕΝΝΗΤΡΙΑΣ ΣΑΣ ΚΑΙ ΕΧΕΙ ΩΣ ΣΥΝΕΠΕΙΑ ΤΗΝ ΠΑΥΣΗ ΤΗΣ ΕΓΓΥΗΣΗΣ ΚΑΙ ΤΗΣ ΕΥΘΥΝΣΗ ΤΌΥ ΚΑΤΑΣΚΕΥΑΣΤΗ. ΕΛΕΓΧΟΙ ΚΑΙ ΠΡΟΦΥΛΑΞΕΙΣ ΓΙΑ ΤΟ ΠΡΩΤΟ ΑΝΑΜΜΑ ΠΡΟΣΟΧΗ! ΓΙΑ ΤΗΝ ΟΜΑΛΗ ΛΕΙΤΟΥΡΓΙΑ ΤΗΣ ΓΕΝΝΗΤΡΙΑΣ, Η ΠΙΕΣΗ ΤΗΣ ΥΔΡΑΥΛΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΜΕΤΑΞΥ 0,6 ΚΑΙ 2,5 BAR. Σε περίπτωση που η πίεση που ανιχνεύει ο ψηφιακός πιεζοστάστης είναι χαμηλότερη από 0,6 ή υψηλότερη από 2,5 bar, ο λέβητας μπαίνει σε κατάσταση έκτακτης ανάγκης (συναγερμό). Αφού επαναφέρετε την πίεση του νερού εντός των προβλεπόμενων ορίων, μπορείτε να αποκαταστήσετε την κανονική λειτουργία (reset συναγερμού), πατώντας το κουμπί /1 για 3 δευτερόλεπτα. (Για να μπορέσετε να κάνετε reset του συναγερμού, το μοτέρ αναρρόφησης καπνών πρέπει να είναι σταματημένο και να έχουν περάσει 15 δευτερόλεπτα από την εμφάνιση του συναγερμού). ΤΟ ΜΟΤΕΡ ΦΟΡΤΩΣΗΣ ΠΕΛΕΤ ΔΕ ΛΕΙΤΟΥΡΓΕΙ Με το γέμισμα της εγκατάστασης είναι φυσιολογικό να μπει και αέρας μέσα στο κύκλωμα. Κατά τον 1 κύκλο ανάμματος, η κίνηση του νερού προκαλεί την μετατόπιση των φυσαλίδων του αέρα και την έξοδό τους από τις αυτόματες βαλβίδες εξαερισμού της εγκατάστασης. Αυτό μπορεί να προκαλέσει τη μείωση της πίεσης και την επέμβαση του πιεζοστάτη ελάχιστης πίεσης, ο οποίος διακόπτει τη λειτουργία του μοτέρ μεταφοράς πέλετ και, κατά συνέπεια, τη λειτουργία της γεννήτριας θερμότητας. Πρέπει να εξαερίζετε αρκετές φορές την εγκατάσταση, για την απομάκρυνση του αέρα, και να προσθέτετε νερό, αν η πίεση είναι πολύ χαμηλή. Δεν πρόκειται για προβληματική λειτουργία, αλλά για κανονικό φαινόμενο που οφείλεται στο γέμισμα. Μετά το γέμισμα, ο υδραυλικός πρέπει να κάνει πάντοτε και καλά τον εξαερισμό της εγκατάστασης, μέσω των ειδικών βαλβίδων που υπάρχουν στο κύκλωμα, βάζοντας τη συσκευή να εκτελέσει τη λειτουργία «εξαερισμός». (Μετά το πρώτο άναμμα και αφού κρυώσει η συσκευή, ενεργοποιήστε ξανά τη λειτουργία «εξαερισμός». - βλ. κεφάλαιο «ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ»). ΘΕΡΜΟΣΤΑΤΕΣ ΒΟΛΒΟΥ - ΕΠΑΝΟΠΛΙΣΜΟΙ: Ελέγξτε, πατώντας τα κουμπιά επανοπλισμού ( C) που βρίσκονται στην πίσω πλευρά της συσκευής, πριν καλέσετε τον τεχνικό (βλ. κεφάλαιο «ΕΠΑΝΟΠΛΙΣΜΟΙ»). 11

12 Πίνακας ελέγχου ΚΟΥΜΠΙ ON/OFF Εμφάνιση των διαφόρων Μηνυμάτων του κειμένου ΓΙΑ ΠΡΟΣΒΑΣΗ Στο Μενού OFF 3 5 ΡΥΘΜΙΣΗ ΙΣΧΥΣ ΛΕΙΤΟΥΡΓΙΑΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΘΕΡΜΟΚΡΑΣΙΑ Λεζάντα εικονιδίων οθόνης Δείχνει τη λήψη του ραδιοσήματος Αναμμένο = κατά τη διάρκεια της ράδιο επικοινωνίας Σβηστό = απουσία της ράδιο επικο ινωνίας Αναβοσβήνει = σειριακή πόρτα αποκλεισμένη Δείχνει την παρουσία ενός συναγερμού Αναμμένο: δείχνει την παρουσία ενός συναγερμού Σβηστό: δείχνει την απουσία συναγερμών Αναβοσβήνει: δείχνει την απενεργοποίηση του αισθητήρα χαμηλής πίεσης. Δείχνει την κατάσταση της θερμοκρασίας νερού Σβηστό = η T που διαβάζεται από τον αισθητήρα είναι ανώτερη του set της ρυθμιζόμενης θερμοκρασίας Αναμμένο = η T που διαβάζεται από τον αισθητήρα είναι κατώτερη του set της ρυθμιζόμενης θερμοκρασίας Δείχνει τη λειτουργία του κινητήρα καπνών. Σβηστό = κινητήρας καπνών απενεργοποιημένος Αναμμένο = κινητήρας καπνών ενεργοποιημένος Αναβοσβήνει = βλάβη (επικοινωνήστε με την υπηρεσία τεχνικής υποστήριξης) Δείχνει τη λειτουργία του εφαπτόμενου ανεμιστήρα (όπου υπάρχει) Σβηστό = δεν δουλεύει Αναμμένο = δουλεύει Αναβοσβήνει = κινητήρας στο ελάχιστο Δείχνει τη διαμόρφωση της σόμπας Αναμμένο = η σόμπα εργάζεται στην προγραμματισμένη ισχύ Αναβοσβήνει = η ισχύς με την οποία εργάζεται η σόμπα είναι διαφορετική από την προγραμματισμένη ισχύ, η σόμπα διαμορφώνεται (για διάφορους λόγους) Δείχνει τη λειτουργία του εβδομαδιαίου προγραμματισμού Λυχνία αναμμένη = εβδομαδιαίος προγραμματισμός ενεργοποιημένος Λυχνία σβηστή = εβδομαδιαίος προγραμματισμός απενεργοποιημένος Δείχνει την επαφή του συμπληρωματικού εξωτερικού θερμοστάτη Επαφή κλειστή: η επαφή του συμπληρωματικού εξωτερικού θερμοστάτη είναι κλειστή. Επαφή ανοιχτή: η επαφή του συμπληρωματικού εξωτερικού θερμοστάτη είναι ανοιχτή. Αναβοσβήνει με κλειστή επαφή:η επαφή του συμπληρωματικού εξωτερικού θερμοστάτη είναι κλειστή και η λειτουργία STBY είναι ενεργοποιημένη Αναβοσβήνει με ανοιχτή επαφή: η επαφή του συμπληρωματικού εξωτερικού θερμοστάτη είναι ανοιχτή και η λειτουργία STBY είναι ενεργοποιημένη - - Δείχνει τη λειτουργία του κινητήρα φόρτωσης πέλετ Σβηστό = κινητήρας φόρτωσης πέλετ απενεργοποιημένος Αναμμένη = κινητήρας φόρτωσης πέλετ ενεργός - Δείχνει τη θερμοκρασία του κυκλοφορητή Σβηστό = κυκλοφορητής απενεργοποιημένος Αναμμένο = κυκλοφορητής ενεργοποιημένος Αναβοσβήνει = είναι ενεργοποιημένη η ασφάλεια (θερμοκρασία H2O > 85 C) - 12

13 Γενικό μενού OFF Πηγαίνετε πίσω - έξοδος Ροή παραμέτρων: επόμενη (2), προηγούμενη (3) Αλλαγή δεδομένων προγραμματισμού: αύξηση (4), μείωση (5) Επιβεβαίωση - πρόσβαση στο Μενού Set power Power TEMPERATURE SET User MENU *ENABLE v1 * air v1 Set chrono Enable Chrono reset Enable prg1 Enable prg2 Status **STOVE STATUS Enable prg3 Enable prg4 Settings set clock start prg1 ** TECHNICIAN MENU language display stand-by stop prg1 Monday prg sunday prg1 Set prg1 Same steps for the other ones 3 time slots EASY SET UP room air temp set H2O TEMP SET * WHERE PRESENT ** RESERVED TO THE TECHNICIAN Βασικές οδηγίες Κατά τη διάρκεια των πρώτων ενεργοποιήσεων της σόμπας πρέπει να δώσετε προσοχή στις ακόλουθες οδηγίες: Μπορεί να δημιουργηθούν ελαφριές οσμές που οφείλονται στη ξήρανση του βερνικιού και της χρησιμοποιημένης σιλικόνης. Αποφύγετε την παρατεταμένη παραμονή στο χώρο. Μην αγγίζετε τις επιφάνειες που μπορεί να είναι ακόμη ασταθείς. Αερίστε καλά και αρκετές φορές το χώρο. Η σκλήρυνση των επιφανειών ολοκληρώνεται μετά από μερικές διαδικασίες θέρμανσης. Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται ως αποτεφρωτήρας αποβλήτων. Πριν προχωρήσετε με την έναυση της σόμπας είναι απαραίτητο να ελέγξετε τα ακόλουθα σημεία: Η υδραυλική εγκατάσταση θα πρέπει να ολοκληρωθεί σύμφωνα με τους κανονισμούς και τις κατευθυντήριες γραμμές του εγχειριδίου. Η δεξαμενή πρέπει να είναι γεμάτη με πέλετ Ο θάλαμος καύσης πρέπει να είναι καθαρός Το μαγκάλι πρέπει να είναι εντελώς ελεύθερο και καθαρό Βεβαιωθείτε ότι η πόρτα της φωτιάς και του συρταριού τέφρας είναι ερμητικά κλειστές Βεβαιωθείτε ότι το τροφοδοτικό καλώδιο είναι συνδεδεμένο σωστά Ο διπολικός διακόπτης στο πίσω δεξιά μέρος πρέπει να είναι στη θέση 1. H εταιρεία διαθέτει μια επιπλέον προαιρετική κάρτα που επιτρέπει στον καυστήρα τις ακόλουθες λειτουργίες διαχείρισης του συστήματος. Στον πίνακα που ακολουθεί αναφέρονται οι διάφορες δυνατότητες που το optional μπορεί να προσφέρει. Διαχείριση Αποθήκευσης νερού οικιακής χρήσης Διαχείριση Puffer 3 περιοχές θέρμανσης p Επιλογή στιγμιαίου ζεστού νερού Διαχείριση αντλίας puffer ή 4^ περιοχή θέρμανσης Διαχείριση για την πρόληψη της νόσου των λεγεωνάριων λόγω αποθήκευσης νερού οικιακής χρήσης Διαχείριση χρονομέτρου αποθήκευσης νερού οικιακής χρήσης Διαχείριση και έλεγχος βοηθητικής εξόδου p p p p p p p 13

14 ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ Χρησιμοποιώντας το τηλεχειριστήριο έχετε τη δυνατότητα να ρυθμίσετε όλα όσα μπορείτε να εκτελέσετε κανονικά με την οθόνη Lcd. Στον παρακάτω πίνακα παρουσιάζονται αναλυτικά οι διάφορες λειτουργίες: INFO On / Off Πατώντας το πλήκτρο για τρία δευτερόλεπτα η σόμπα θα ανάψει ή θα σβήσει 2 Αύξηση ισχύος Πατώντας το πλήκτρο μπορείτε να αυξήσετε την ισχύ της λειτουργίας 3 Μείωση ισχύος Πατώντας το πλήκτρο μπορείτε να μειώσετε την ισχύ της λειτουργίας 4 Αύξηση t Το πλήκτρο επιτρέπει την αύξηση του σετ θερμοκρασίας 5 Μείωση t Το πλήκτρο επιτρέπει τη μείωση του σετ θερμοκρασίας 6 7 Ενεργοποίηση / απενεργοποίηση χρονομέτρου Ενεργοποίηση καθυστερημένου σβησίματος 8 Μενού Πατώντας το πλήκτρο μια φορά μπορείτε να ενεργοποιήσετε ή απενεργοποιήσετε το χρονοδιακόπτη Το πλήκτρο επιτρέπει την καθυστέρηση του σβησίματος προγραμματίζοντας την καθυστέρηση. Για παράδειγμα αν έχει ρυθμιστεί το σβήσιμο σε μία ώρα η σόμπα θα σβήσει στη λήξη του προκαθορισμένου χρόνου αυτόματα, εμφανίζοντας κάθε λεπτό την αντίστροφη μέτρηση του καθυστερημένου αυτόματου σβησίματος. Το πλήκτρο επιτρέπει την είσοδο στο μενού χρήστη και τεχνικού (το μενού τεχνικού είναι αποκλειστικά για την τεχνική βοήθεια) 9 Αύξηση Το πλήκτρο επιτρέπει την αύξηση του σετ θερμοκρασίας 10 Πλήκτρο ESC Το πλήκτρο επιτρέπει την έξοδο από οποιοδήποτε προγραμματισμό ή την εμφάνιση επαναφέροντας το αρχικό μενού, χωρίς αποθήκευση των δεδομένων 11 Πίσω Το πλήκτρο υποχωρεί στην εμφάνιση των διαφόρων μενού 12 Πλήκτρο επιβεβαίωσης Το πλήκτρο επιβεβαιώνει τις ρυθμίσεις που έχουν γίνει στη φάση του προγραμματισμού του μενού χρήστη 13 Εμπρός Το πλήκτρο χρησιμεύει για να προχωρήσετε στα διάφορα μενού 14 Ενεργοποίηση λειτουργίας F1 15 Μείωση Πλήκτρο που χρησιμεύει για μελλοντικές εφαρμογές Το πλήκτρο χρησιμεύει για τη μείωση της τιμής που πρόκειται να προγραμματιστεί 16 Κατάσταση σόμπας Πατώντας το πλήκτρο εμφανίζεται η γενική κατάσταση της σόμπας Σημείωση: οι αριθμοί που απεικονίζονται στο τηλεχειριστήριο είναι ενδεικτικοί και δεν υπάρχουν στο τηλεχειριστήριο που παρέχεται με το προϊόν. Τυπολογία και αντικατάσταση των μπαταριών Οι μπαταρίες βρίσκονται στο κάτω μέρος του τηλεχειριστηρίου. Για την αντικατάστασή τους θα πρέπει να βγάλετε την πόρτα μπαταρίας, να αφαιρέστε ή να βάλετε τη μπαταρία ακολουθώντας τα σύμβολα που είναι χαραγμένα στο τηλεχειριστήριο και στην ίδια τη μπαταρία. Για τη λειτουργία χρειάζεται αρ. 1 βύσμα Μπαταρία λιθίου CR2025 των 3V. Οι χρησιμοποιημένες μπαταρίες περιέχουν μέταλλα που βλάπτουν το περιβάλλον, επομένως θα πρέπει να απορρίπτονται ξεχωριστά σε ειδικούς κάδους. Αν το τηλεχειριστήριο είναι σβηστό λόγω απουσίας μπαταριών, μπορείτε να ελέγχετε τη σόμπα από τον πίνακα ελέγχου που βρίσκεται στο πάνω μέρος της σόμπας. Κατά τη διαδικασία αντικατάστασης προσέξτε την πολικότητα ακολουθώντας τα σύμβολα που βρίσκονται μέσα στη θήκη του τηλεχειριστηρίου. J all clean check up Σε περίπτωση που παρουσιαστεί "all clean check up" θα πρέπει να βεβαιωθείτε ότι το κάτω μέρος του μαγκαλιού είναι ελεύθερο από υπολείμματα ή άλατα. Οι οπές που υπάρχουν στο κάτω μέρος πρέπει να είναι εντελώς ελεύθερες, για να εξασφαλίζουν τη σωστή καύση. μπορείτε να χρησιμοποιήσετε τη λειτουργία "Pellet feed regulation" για να προσαρμόσετε την καύση ανάλογα με τις ανάγκες που αναφέρονται. Σε περίπτωση που επιμένει η σήμανση του συναγερμού, και έχουν διαπιστωθεί οι παραπάνω προϋποθέσεις, επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο εξυπηρέτησης. ΚΑΤΩ ΜΕΡΟΣ ΜΑΓΚΑΛΙΟΥ 14

15 Ρυθμίσεις για την ΠΡΩΤΗ ΕΝΑΥΣΗ Αφού συνδέσετε το καλώδιο τροφοδοσίας στο πίσω μέρος της σόμπας, μεταφέρετε το διακόπτη, πάντα τοποθετημένος στο πίσω μέρος στη θέση (I). Ο διακόπτης που βρίσκεται στο πίσω μέρος της σόμπας χρειάζεται για να δίνει τάση στην κάρτα της σόμπας. Η σόμπα παραμένει σβηστή και στον πίνακα εμφανίζεται μια πρώτη οθόνη με την επιγραφή OFF. Συχνότητα δικτύου 50/ 60Hz Σε περίπτωση που η σόμπα έχει εγκατασταθεί σε χώρα με συχνότητα 60Hz,, η σόμπα θα εμφανίσει "συχνότητα δικτύου εσφαλμένη". Αλλάξτε τη συχνότητα όπως αναφέρεται στη σελίδα. Διαδικασία εντολών Πατήστε το πλήκτρο 6, Επιλέξτε την αναγκαία συχνότητα με τα πλήκτρα 4 ή 5. Πατήστε το πλήκτρο 6 για να επιβεβαιώσετε και το πλήκτρο 1 για να επιστρέψετε στα προηγούμενα μενού μέχρι την αρχική κατάσταση. Ρύθμιση ώρας, ημέρας, μήνα και έτους Το set ρολογιού επιτρέπει τη ρύθμιση της ώρας και της ημερομηνίας Διαδικασία εντολών Πατήστε το πλήκτρο 6. Προχωρήστε πατώντας το πλήκτρο 2 μέχρι SETTINGS. Επιβεβαιώστε με το πλήκτρο 6. Επιβεβαιώστε SET CLOCK με το πλήκτρο 6. Χρησιμοποιείστε την ίδια διαδικασία 4 ή 5 για να ρυθμίσετε και το πλήκτρο 2 για να προχωρήσετε στη ρύθμιση της ώρας, των λεπτών, της ημερομηνίας, του μήνα και του έτους. Πατήστε περισσότερες φορές το πλήκτρο 1 για να επιβεβαιώσετε και να εξέλθετε από το μενού. Set clock Day mon, tue, wed,...sun Hours Minutes Date Month Year Ρύθμιση της γλώσσας Μπορείτε να επιλέξετε τη γλώσσα που προτιμάται για την εμφάνιση των διαφόρων μηνυμάτων. Διαδικασία εντολών Πατήστε το πλήκτρο 6. Προχωρήστε πατώντας το πλήκτρο 2 μέχρι SETTINGS. Επιβεβαιώστε με το πλήκτρο 6. Προχωρήστε πατώντας το πλήκτρο 2 μέχρι LANGUAGE. Επιβεβαιώστε με το πλήκτρο 6. Χρησιμοποιείστε τα πλήκτρα 4 ή 5 για να ρυθμίσετε τη γλώσσα. Πατήστε περισσότερες φορές το πλήκτρο 1 για να επιβεβαιώσετε και να εξέλθετε από το μενού. Language set language Italian English German French Spanish Portuguese Άλλες λειτουργίες Εκκένωση αέρα Η λειτουργία αυτή επιτρέπει την εκκένωση του αέρα που μπορεί να υπάρχει στη σόμπα. Αφού ενεργοποιηθεί η λειτουργία ανάβει η λυχνία του κυκλοφορητή στην οθόνη (για 15 λεπτά 30 δευτερόλεπτα οι κυκλοφορητές θα τροφοδοτούνται, εναλλάξ από 30 δευτερόλεπτα σε στάση). Για να ενεργοποιήσετε τη λειτουργία: Με τη σόμπα σε κατάσταση "OFF" πατήστε τα πλήκτρα 1 και 4 ταυτόχρονα, καταχωρήστε τον κωδικό πρόσβασης "77" μέσω των πλήκτρων 4 και 5 και επιβεβαιώστε με το πλήκτρο 6. Για να διακόψετε, αφαιρέστε την τροφοδοσία. ΠΡΩΤΗ ΠΛΗΡΩΣΗ Η λειτουργία αυτή επιτρέπει την ενεργοποίηση του ηλεκτρομειωτήρα πλήρωσης πέλετ σε συνεχή λειτουργία: Για να ενεργοποιήσετε τη λειτουργία: Με τη σόμπα κρύα και σε "OFF" πατήστε ταυτόχρονα τα πλήκτρα 2 και 5 για μερικά δευτερόλεπτα, στην οθόνη θα εμφανιστεί η επιγραφή preload. Για να διακόψετε την πλήρωση στο συνεχές πατήσετε το πλήκτρο 1. 15

16 Λειτουργία και λογική μονάδα Έναυση Αφού ελέγξετε τα σημεία που αναφέρθηκαν παραπάνω, πατήστε το πλήκτρο για τρία δευτερόλεπτα για να ανάψετε τη σόμπα. Για τη φάση της έναυσης διατίθενται 15 λεπτά, μετά την έναυση και την επίτευξη της θερμοκρασία ελέγχου, η σόμπα θα διακόψει τη φάση της έναυση και θα περάσει στην ΕΚΚΙΝΗΣΗ. Εκκίνηση Στη φάση της εκκίνησης η σόμπα καθορίζει την καύση αυξάνοντας προοδευτικά την καύση για να αρχίσει στη συνέχεια τον αερισμό και να περάσει σε ΛΕΙΤΟΥΡΓΙΑ. Work Στη φάση της εργασίας η σόμπα μεταφέρεται στο ρυθμιζόμενο set ισχύος, δείτε την φωνή που ακολουθεί. Ρύθμιση SET POWER Ρυθμίστε την ισχύ της λειτουργίας από 1 έως 5 (με τα πλήκτρα 2-3). Ισχύς 1 = ελάχιστο επίπεδο - Ισχύς 5 = μέγιστο επίπεδο. Ρύθμιση SET temperature H2O Ρυθμίστε τη θερμοκρασία του λέβητα από C (ρυθμιζόμενη με τα πλήκτρα 4-5). Λειτουργία του κυκλοφορητή Ο κυκλοφορητής ενεργοποιεί την κυκλοφορία του νερού όταν στη σόμπα η t του νερού φθάσει τους 60 C. Έχοντας τον κυκλοφορητή πάντα σε λειτουργία άνω των 60, σας συνιστούμε μια περιοχή θέρμανσης πάντα ανοιχτή για να καθίσταται η λειτουργία του προϊόντος πιο ομοιογενής και να αποφεύγεται το μπλοκάρισμα λόγω υπερθέρμανσης, συνήθως αυτή η περιοχή ονομάζεται "περιοχή ασφαλείας". Θερμοκρασία Περιβάλλοντος (στα μοντέλα όπου προβλέπεται) μπορείτε να ενεργοποιήσετε/ απενεργοποιήσετε τη μπροστινή εξαέρωση και να ελέγξετε τη θερμοκρασία περιβάλλοντος μέσω του Αισθητήρα περιβάλλοντος (της σειράς). (Δείτε κεφάλαιο "ενεργοποίηση αέρα" στις σελίδες που ακολουθούν.) Καθαρισμός μαγκαλιού Η σόμπα κατά τη φάση λειτουργίας έχει έναν εσωτερικό μετρητή, ο οποίος μετά από ένα προκαθορισμένο χρονικό διάστημα εκτελεί τον καθαρισμό του μαγκαλιού. Η φάση αυτή που εμφανίζεται στην οθόνη θα μεταφέρει τη σόμπα σε μια ισχύ κατώτερη και θα αυξήσει τον κινητήρα καπνών για ένα χρόνο καθορισμένο στον προγραμματισμό. Αφού τελειώσει η φάση καθαρισμού, η σόμπα θα συνεχίσει την εργασία της μεταφερόμενη εκ νέου στην επιλεγμένη ισχύ. ΔΙΑΜΟΡΦΩΣΗ και H-OFF Καθώς η θερμοκρασία του νερού πλησιάζει το καθορισμένο set ο λέβητας αρχίζει να διαμορφώνεται οδηγούμενος αυτόματα στην ελάχιστη ισχύ. Αν η θερμοκρασία αυξάνεται υπερβαίνοντας το καθορισμένο set θα απενεργοποιηθεί αυτομάτως επισημαίνοντας H-off, για να λειτουργήσει ξανά πάντα στο αυτόματο αμέσως μόλις η θερμοκρασία πέσει κάτω από το καθορισμένο set. Απενεργοποίηση Πατήστε το πλήκτρο για τρία δευτερόλεπτα. Ακολουθώντας αυτή τη λειτουργία η συσκευή εισέρχεται αυτόματα στη φάση σβησίματος, μπλοκάροντας τον εφοδιασμό του pellet. Ο κινητήρας αναρρόφησης καπνών και ο κινητήρας αερισμού του θερμού αέρα θα παραμείνουν αναμμένοι έως ότου η θερμοκρασία της σόμπας φτάσει κάτω από τις παραμέτρους του εργοστασίου. Ενεργοποίηση Η εκ νέου λειτουργία τόσο στο αυτόματο όσο και στο χειροκίνητο της σόμπας είναι δυνατή, μόνο όταν οι συνθήκες του κύκλου ψύξης και του προκαθορισμένου timer έχουν επιτελεστεί. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΥΦΛΕΚΤΑ ΥΓΡΑ ΓΙΑ ΤΗΝ ΕΝΑΥΣΗ! ΣΕ ΦΑΣΗ ΓΕΜΙΣΜΑΤΟΣ ΜΗ ΦΕΡΕΤΕ ΤΟ ΣΑΚΟ ΤΟΥ PELLET ΣΕ ΕΠΑΦΗ ΜΕ ΤΗ ΚΑΥΤΗ ΣΟΜΠΑ! Σε περίπτωση συνεχόμενων αποτυχημένων εναύσεων επικοινωνήστε με έναν εξουσιοδοτημένο τεχνικό. Απουσία έναυσης J Η πρώτη έναυση μπορεί και να αποτύχει, δεδομένου ότι ο κοχλίας είναι άδεις και δεν καταφέρνει πάντα να φορτώσει εγκαίρως το μαγκάλι με την αναγκαία ποσότητα pellet για την κανονική έναρξη της φλόγας. Αν το πρόβλημα εμφανιστεί μόνο μετά από μερικούς μήνες λειτουργίας, βεβαιωθείτε ότι οι τακτικές εργασίες καθαριότητας, που αναφέρονται στο εγχειρίδιο της σόμπας, έχουν εκτελεστεί σωστά. ΑΠΑΓΟΡΕΥΕΤΑΙ η χρήση της συσκευής χωρίς το διαχωριστικό Ή/ΚΑΙ ΤΟ ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΦΩΤΙΑΣ (δείτε εικόνα στο πλάι). Η ΑΦΑΙΡΕΣΗ θέτει σε κίνδυνο την ασφάλεια του προϊόντος και επιφέρει την άμεση άρση της περιόδου εγγύησης. Σε περίπτωση φθοράς ή αλλοίωσης απαιτείται η αντικατάσταση του μέρους από την υπηρεσία τεχνικής υποστήριξης (Αντικατάσταση που δεν καλύπτεται από την εγγύηση του προϊόντος εφόσον υπόκειται σε ιδιαίτερη φθορά). ΔΙΑΧΩΡΙΣΤΙΚΟ πάνω ΜΑΓΚΑΛΙΟΥ ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΦΩΤΙΑΣ 16

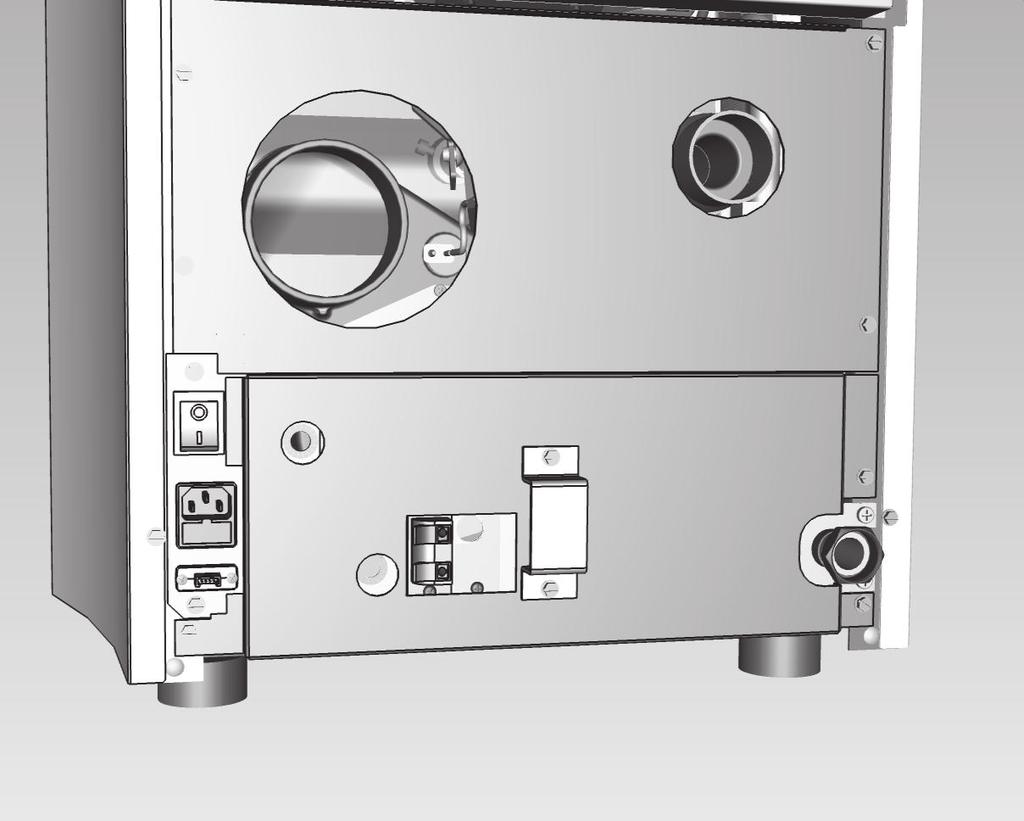

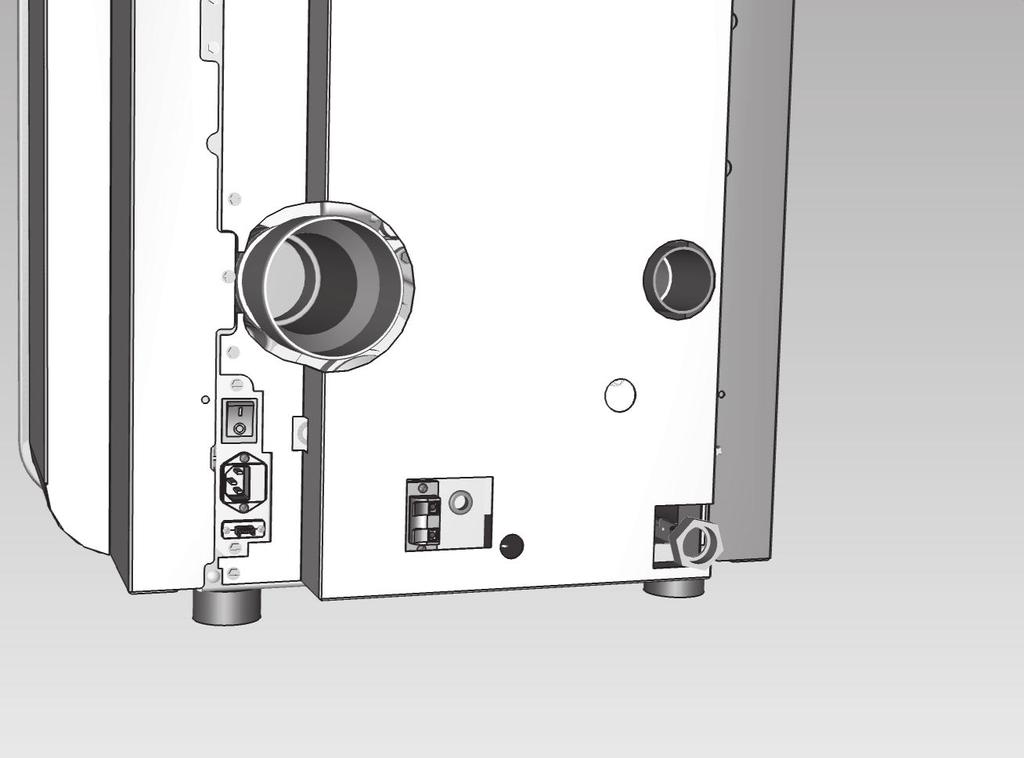

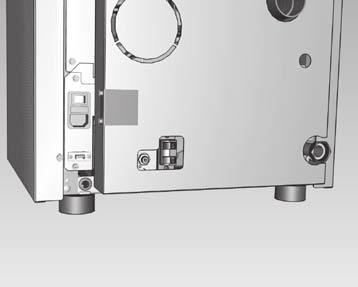

17 Συμπληρωματικός θερμοστάτης ΣΗΜΕΙΩΣΗ : Η εγκατάσταση πρέπει να εκτελείται από εξουσιοδοτημένο τεχνικό Υπάρχει δυνατότητα να βάλετε θερμοστάτη σε ένα χώρο δίπλα στο δωμάτιο όπου έχει τοποθετηθεί η σόμπα: απλά συνδέστε ένα θερμοστάτη) ακολουθώντας τις οδηγίες που αναφέρονται στη συνέχεια (σας συνιστούμε να τοποθετήσετε τον προαιρετικό μηχανικό θερμοστάτη σε ύψος 1,50 m από το δάπεδο). Η λειτουργία της σόμπας με εξωτερικό θερμοστάτη συνδεδεμένο στον ακροδέκτη TA μπορεί να διαφέρει με βάση την ενεργοποίηση ή απενεργοποίηση της λειτουργίας STBY. Από το εργοστάσιο ο ακροδέκτης TA βγαίνει γεφυρωμένος για αυτό είναι πάντα με κλειστή επαφή (κατόπιν αιτήματος). Λειτουργία συμπληρωματικού θερμοστάτη με stby ενεργό Όταν η λειτουργία STBY είναι ενεργοποιημένη θα έχουμε το led να αναβοσβήνει. Όταν η επαφή ή ο εξωτερικός θερμοστάτης ικανοποιηθούν (ανοιχτή επαφή / επίτευξη θερμοκρασίας) η σόμπα θα σβήσει. Αμέσως μόλις η επαφή ή ο εξωτερικός θερμοστάτης οδηγηθεί στην κατάσταση "όχι ικανοποιημένος" (επαφή κλειστή / θερμοκρασία προς επίτευξη) θα γίνει και πάλι την ενεργοποίηση. Σημείωση: η λειτουργία της σόμπας εξαρτάται οπωσδήποτε από τη θερμοκρασία του εσωτερικού νερού της σόμπας και από τους ανάλογους περιορισμούς που έχουν καθοριστεί από το εργοστάσιο. Αν η σόμπα είναι σε H OFF (επίτευξη θερμοκρασίας νερού), το τυχόν αίτημα επαφής ή ο συμπληρωματικός θερμοστάτης θα αγνοηθούν. Λειτουργία συμπληρωματικού θερμοστάτη με stby ανενεργό Όταν η λειτουργία STBY είναι απενεργοποιημένη θα έχουμε το led σταθερό. Όταν η επαφή ή ο εξωτερικός θερμοστάτης ικανοποιηθούν (ανοιχτή επαφή / επίτευξη θερμοκρασίας) η σόμπα θα μεταφερθεί στο ελάχιστο. Αμέσως μόλις η επαφή ή ο εξωτερικός θερμοστάτης μεταβεί στην κατάσταση "μη ικανοποιημένος" (επαφή κλειστή / θερμοκρασία προς επίτευξη) η σόμπα θα αρχίσει να λειτουργεί και πάλι στην προκαθορισμένη ισχύ. Σημείωση: η λειτουργία της σόμπας εξαρτάται οπωσδήποτε από τη θερμοκρασία του εσωτερικού νερού της σόμπας και από τους ανάλογους περιορισμούς που έχουν καθοριστεί από το εργοστάσιο. Αν η σόμπα είναι σε H OFF(επίτευξη θερμοκρασίας νερού), το τυχόν αίτημα επαφής ή ο συμπληρωματικός θερμοστάτης θα αγνοηθούν. Εγκατάσταση συμπληρωματικού θερμοστάτη Σβήστε τη συσκευή χρησιμοποιώντας το γενικό διακόπτη που βρίσκεται στο πίσω μέρος της σόμπας. Βγάλτε το βύσμα από την αντίστοιχη ηλεκτρική πρίζα. Ανατρέχοντας στο ηλεκτρικό σχήμα, συνδέστε τα δύο καλώδια του θερμοστάτη στους αντίστοιχους ακροδέκτες που βρίσκονται στο πίσω μέρος του μηχανήματος, ένα κόκκινο και το άλλο μαύρο (ακροδέκτης TA). Κάθε μοντέλο μπορεί να παρουσιάσει στο πίσω μέρος του μηχανήματος μια διαφορετική θέση των αντίστοιχων ακροδεκτών. Η εικόνα είναι μόνο για λόγους απεικόνισης. J ΓΙΑ ΤΗΝ ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ STAND BY ΣΥΜΒΟΥΛΕΥΤΕΙΤΕ ΤΟ ΚΕΦΑΛΑΙΟ ΣΤΟ "ΡΥΘΜΙΣΕΙΣ" MELINDA IDRO 2.0 ISIDE IDRO 2.0 RAFFAELLA IDRO 2.0 MEGAN IDRO 17

18 Set power Το ακόλουθο μενού επιτρέπει τη ρύθμιση της θερμοκρασίας της γεννήτριας Ελάχιστη ισχύς 1, μέγιστη ισχύς 5. Διαδικασία εντολών Πατήστε το πλήκτρο 6. Επιβεβαιώστε με το πλήκτρο 6 - SET POWER. Χρησιμοποιήστε τα πλήκτρα 4 ή 5 για να προγραμματίσετε την ισχύ. Πατήστε περισσότερες φορές το πλήκτρο 1 για να επιβεβαιώσετε και να εξέλθετε από το μενού. TEMPERATURE set Το μενού που ακολουθεί σας επιτρέπει να ρυθμίσετε: Τη θερμοκρασία περιβάλλοντος από OFF C (για τα μοντέλα όπου προβλέπεται). Η θερμοκρασία περιβάλλοντος θα εμφανίζεται εναλλάξ με τη θερμοκρασία του νερού στο display. Ρυθμίστε τη θερμοκρασία του λέβητα από C. Διαδικασία εντολών Πατήστε το πλήκτρο 6. Προχωρήστε πατώντας το πλήκτρο 2 μέχρι temperature set. Επιβεβαιώστε με το πλήκτρο 6. Χρησιμοποιήστε τα πλήκτρα 4 ή 5 για να ρυθμίσετε το ROOM AIR TEMP SET. Επιβεβαιώστε με το πλήκτρο 6. Χρησιμοποιήστε τα πλήκτρα 4 ή 5 για να ρυθμίσετε το H2O TEMP SET. Πατήστε περισσότερες φορές το πλήκτρο 1 για να επιβεβαιώσετε και να εξέλθετε από το μενού. USER MENU Enable fan Αυτό το μενού επιτρέπει (για τα μοντέλα όπου προβλέπεται) την ενεργοποίηση ή απενεργοποίηση της λειτουργίας του εφαπτόμενου κινητήρα. Διαδικασία εντολών Πατήστε το πλήκτρο 6. Προχωρήστε πατώντας το πλήκτρο 2 μέχρι USER MENU. Επιβεβαιώστε με το πλήκτρο 6. Χρησιμοποιείστε τα πλήκτρα 4-5 για να επιλέξετε ενεργοποίηση/ απενεργοποίηση του εξαερισμού. Πατήστε περισσότερες φορές το πλήκτρο 1 για να επιβεβαιώσετε και να εξέλθετε από το μενού. 1 V1 AIR Το μενού επιτρέπει (για τα μοντέλα όπου προβλέπεται) τη ρύθμιση σε ποσοστό της ταχύτητας του μπροστινού ανεμιστήρα. Διαδικασία εντολών Πατήστε το πλήκτρο 6. Προχωρήστε πατώντας το πλήκτρο 2 μέχρι USER MENU. Επιβεβαιώστε με το πλήκτρο 6. Πατήστε το πλήκτρο 2 μέχρι να εμφανιστεί "v1 air". Χρησιμοποιήστε τα πλήκτρα 4-5 για να αυξήσετε (4) ή να μειώσετε (5). Πατήστε περισσότερες φορές το πλήκτρο 1 για να επιβεβαιώσετε και να εξέλθετε από το μενού. 1 18

19 reset Επιτρέπει τη μεταφορά όλων των τροποποιημένων τιμών από το χρήστη όπως από το εργοστάσιο. Διαδικασία εντολών Πατήστε το πλήκτρο 6. Προχωρήστε πατώντας το πλήκτρο 2 μέχρι USER MENU. Επιβεβαιώστε με το πλήκτρο 6. Πατήστε το πλήκτρο 2 μέχρι reset. Χρησιμοποιείστε τα πλήκτρα 4-5 για να επιλέξετε σε ON και πατήστε το πλήκτρο 6. Για επιβεβαίωση θα εμφανιστεί "done" στην οθόνη EASY SET UP Το ογκομετρικό βάρος του πέλετ προκύπτει από την αναλογία βάρους και όγκου του. Η προαναφερθείσα αναλογία μπορεί να τροποποιηθεί διατηρώντας αναλλοίωτη την ποιότητά του. Χρησιμοποιώντας τη λειτουργία EASY SET UP μπορείτε να τροποποιήσετε τις τιμές ογκομετρικού βάρους αυξάνοντας ή μειώνοντας τις προκαθορισμένες τιμές. Οι διαθέσιμες τιμές του προγράμματος της σόμπας κυμαίνονται από «-3» έως «+3». Το σύνολο των σομπών ρυθμίζεται με βάση τη βέλτιστη δυνατή τιμή που αντιστοιχεί στο 0. Στην περίπτωση που παρατηρήσετε υπερβολική ποσότητα εναπόθεσης πέλετ στην εστία, μπείτε στο πρόγραμμα EASY SET UP, μειώστε την τιμή κατά μία μονάδα -στο «-1» δηλαδή- κι έπειτα περιμένετε για μία ολόκληρη ημέρα. Αν δεν παρατηρήσετε κάποια βελτίωση, μειώστε την τιμή μέχρι το «-3». Στην περίπτωση που κριθεί απαραίτητη η αύξηση της βαθμονόμησης του ογκομετρικού βάρους των πέλετ, σας συμβουλεύουμε να περάσετε από το «0» -που έχει επιλεγεί εργοστασιακά- στο «+1, +2, +3» ανάλογα με τις ανάγκες σας ΦΥΣΙΟΛΟΓΙΚΗ ΥΠΕΡΒΟΛΙΚΗ ΕΝΑΠΟΘΕΣΗ ΠΕΛΕΤ ΣΤΗΝ ΕΣΤΙΑ ΜΙΚΡΗ ΕΝΑΠΟΘΕΣΗ ΠΕΛΕΤ ΣΤΗΝ ΕΣΤΙΑ ΛΕΙΤΟΥΡΓΙΑ ΤΡΙΤΟ ΕΥΡΟΣ ΜΕΙΩΣΗΣ ΣΤΗΝ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΤΑ ΠΡΩΤΑ ΔΥΟ ΑΠΟΔΕΙΧΘΟΥΝ ΑΝΕΠΑΡΚΗ ΔΕΥΤΕΡΟ ΕΥΡΟΣ ΜΕΙΩΣΗΣ ΣΤΗΝ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΤΟ ΠΡΩΤΟ ΑΠΟΔΕΙΧΘΕΙ ΑΝΕΠΑΡΚΕΣ ΠΡΩΤΟ ΕΥΡΟΣ ΜΕΙΩΣΗΣ (ΔΟΚΙΜΑΣΤΕ ΤΟ ΓΙΑ 1 ΗΜΕΡΑ) ΒΕΛΤΙΣΤΗ ΕΡΓΟΣΤΑΣΙΑΚΑ ΡΥΘΜΙΣΜΕΝΗ ΤΙΜΗ ΠΡΩΤΟ ΕΥΡΟΣ ΑΥΞΗΣΗΣ ΔΕΥΤΕΡΟ ΕΥΡΟΣ ΜΕΙΩΣΗΣ ΣΤΗΝ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΤΟ ΠΡΩΤΟ ΑΠΟΔΕΙΧΘΕΙ ΑΝΕΠΑΡΚΕΣ ΤΡΙΤΟ ΕΥΡΟΣ ΜΕΙΩΣΗΣ ΣΤΗΝ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΤΑ ΠΡΩΤΑ ΔΥΟ ΔΕΝ ΑΠΟΔΕΙΧΘΟΥΝ ΑΝΕΠΑΡΚΗ ΠΡΟΣΟΧΗ: Αν οι βαθμονομήσεις αυτές δεν επιλύσουν το πρόβλημα εναπόθεσης των πέλετ στην εστία, σάς καλούμε να έρθετε σε επαφή με το πλησιέστερο κέντρο τεχνικής υποστήριξης της περιοχής σας. Διαδικασία εντολών Πιέστε το πλήκτρο 6. Συνεχίστε πιέζοντας το πλήκτρο 2 μέχρι να φτάσετε στο USER MENU. Επιβεβαιώστε πατώντας το πλήκτρο 6. Πατήστε το πλήκτρο 2 μέχρι τα φτάσετε στο "easy set up". Χρησιμοποιήστε τα πλήκτρα 4-5 για την αύξηση (4) ή την μείωση (5) του φορτίου κατά τη διάρκεια της φάσης WORK (ΕΡΓΑΣΙΑΣ). Πιέστε περισσότερες φορές το πλήκτρο 1 για επιβεβαίωση κι έπειτα βγείτε απ το μενού. SET CHRONO Η λειτουργία αυτή σας επιτρέπει να προγραμματίσετε την ενεργοποίηση και απενεργοποίηση της γεννήτριας με αυτόματο τρόπο. Από το εργοστάσιο οι γεννήτριες έχουν το SET CHRONO απενεργοποιημένο. Ο χρονοδιακόπτης σας επιτρέπει να προγραμματίσετε 4 χρονικές φάσεις μιας ημέρας που μπορείτε να χρησιμοποιήσετε για όλες τις ημέρες της εβδομάδας. Σε κάθε φάση μπορείτε να ρυθμίσετε το ωράριο έναυσης και σβησίματος, τις ημέρες της προγραμματισμένης φάσης και τη θερμοκρασία νερού που επιθυμείτε (65-80 C). Η ρύθμιση της τρέχουσας ημέρας και ώρας είναι πολύ σημαντική για τη σωστή λειτουργία του χρονοδιακόπτη. Συστάσεις Πριν χρησιμοποιήσετε τη λειτουργία χρονομέτρου θα πρέπει να ρυθμίσετε την ημέρα και την τρέχουσα ώρα, προκειμένου να ελέγχετε ότι έχετε ακολουθήσει τα σημεία που αναφέρονται στο υποκεφάλαιο Set clock" (Set ρολογιού) έτσι ώστε να είναι ενεργή η λειτουργία χρονομέτρου, και εκτός από το να την προγραμματίσετε πρέπει και να την ενεργοποιήσετε. Οι ώρες έναρξης και σβησίματος πρέπει να είναι εντός μιας ημέρας, από 0 έως 24, και όχι επισωρευμένες σε περισσότερες ημέρες. Beispiel: RICHTIG Einschaltung um 07:00 Uhr Ausschaltung um 18:00 Uhr FALSCH Einschaltung um 22:00 Uhr Ausschaltung um 05:00 Uhr 19

20 Διαδικασία εντολών Πατήστε το πλήκτρο 6. Προχωρήστε πατώντας το πλήκτρο 2 μέχρι set chrono. Επιβεβαιώστε με το πλήκτρο 6. Χρησιμοποιήστε τα πλήκτρα 4-5 για να ενεργοποιήσετε /απενεργοποιήσετε - προγραμματίσετε/ τροποποιήσετε την ώρα. Πατήστε το πλήκτρο 2 για να προωθήσει το πλήκτρο 3 να υποχωρήσει. Πατήστε περισσότερες φορές το πλήκτρο 1 για να επιβεβαιώσετε και να εξέλθετε από το μενού. Display Προγραμματισμός Σημασία set Chrono Enable Chrono On/off Ενεργοποίηση / απενεργοποίηση όλου του σετ χρονοδιακόπτη Enable prg1 On/off Ενεργοποίηση / απενεργοποίηση του PRG1 Enable prg2 On/off Ενεργοποίηση / απενεργοποίηση του PRG2 Enable prg3 On/off Ενεργοποίηση / απενεργοποίηση του PRG3 Enable prg4 On/off Ενεργοποίηση / απενεργοποίηση του PRG4 Start prg1 OFF-00:00-23:50 Ωράριο ανάφλεξης PRG1 Stop prg1 OFF-00:00-23:50 Ωράριο απενεργοποίησης PRG1 Monday...Sunday On/off Ενεργοποίηση/απενεργοποίηση των ημερών του PRG1 Set prg c Θερμοκρασία λέβητα του PRG1 Start prg2 OFF-00:00-23:50 Ωράριο ανάφλεξης PRG2 Stop prg2 OFF-00:00-23:50 Ωράριο απενεργοποίησης PRG2 Monday...Sunday On/off Ενεργοποίηση/απενεργοποίηση των ημερών του PRG2 Set prg c Θερμοκρασία λέβητα του PRG2 Start prg3 OFF-00:00-23:50 Ωράριο ανάφλεξης PRG13 Stop prg3 OFF-00:00-23:50 Ωράριο απενεργοποίησης PRG3 Monday...Sunday On/off Ενεργοποίηση/απενεργοποίηση των ημερών του PRG3 Set prg c Θερμοκρασία λέβητα του PRG3 Start prg4 OFF-00:00-23:50 Ωράριο ανάφλεξης PRG4 Stop prg4 OFF-00:00-23:50 Ωράριο απενεργοποίησης PRG4 Monday...Sunday On/off Ενεργοποίηση/απενεργοποίηση των ημερών του PRG4 Set prg c Θερμοκρασία λέβητα του PRG4 J Όταν ο εβδομαδιαίος Προγραμματιστής είναι ενεργός στον πίνακα ελέγχου θα ανάψει το τετραγωνάκι του ανάλογου εικονιδίου STATUS Αναφορές που αφορούν τον τεχνικό Settings set clock Language βλέπε κεφάλαιο: ρυθμίσεις πρώτης ενεργοποίησης Display Το μενού "Display" περιέχει δύο υπομενού: Key lock Brightness. 20

21 Keys lock Το μενού επιτρέπει το μπλοκάρισμα των πλήκτρων του display (όπως στα κινητά τηλέφωνα). Διαδικασία εντολών Πατήστε το πλήκτρο 6. Προχωρήστε πατώντας το πλήκτρο 2 μέχρι SETTINGS. Επιβεβαιώστε με το πλήκτρο 6. Πατήστε το πλήκτρο 2 μέχρι να εμφανιστεί "display". Επιβεβαιώστε με το πλήκτρο 6. Θα εμφανιστεί η επιγραφή keys lock - επιβεβαιώστε με το πλήκτρο 6 Χρησιμοποιείστε τα πλήκτρα 4-5 για ενεργοποίηση "ON"/ απενεργοποίηση "OFF". Πατήστε περισσότερες φορές το πλήκτρο 1 για να επιβεβαιώσετε και να εξέλθετε από το μενού. Χρήση εμπλοκής πλήκτρων μετά την Ενεργοποίηση: J για να μπλοκάρετε το πληκτρολόγιο, πατήστε τα πλήκτρα 1 και 5 ταυτόχρονα μέχρι να εμφανιστεί: "keys locked" για να ξεμπλοκάρετε το πληκτρολόγιο, πατήστε τα πλήκτρα 1 και 5 ταυτόχρονα μέχρι να εμφανιστεί: "keys unlocked" Brightness Αυτό το μενού επιτρέπει τη ρύθμιση της φωτεινότητας του display. Οι πιθανές ρυθμίσεις είναι από OFF - 10 έως 31. Ενεργοποιήσεις OFF, ο πίσω φωτισμός της οθόνης θα σβήσει μετά από μια προκαθορισμένη καθυστέρηση. Ο πίσω φωτισμός θα ανάψει αμέσως μόλις πατηθεί το πλήκτρο ή αν το μηχάνημα πάει σε συναγερμό. Διαδικασία εντολών Πατήστε το πλήκτρο 6. Προχωρήστε πατώντας το πλήκτρο 2 μέχρι SETTINGS. Επιβεβαιώστε με το πλήκτρο 6. Πατήστε το πλήκτρο 2 μέχρι την display και επιβεβαιώστε με το πλήκτρο 6. Πατήστε το πλήκτρο 2 μέχρι τη brightness και επιβεβαιώστε με το πλήκτρο 6. Χρησιμοποιείστε τα πλήκτρα 4-5 για να προγραμματίσετε τη φωτεινότητα. Πατήστε περισσότερες φορές το πλήκτρο 1 για να επιβεβαιώσετε και να εξέλθετε από το μενού. OFF OFF Stand - by Η λειτουργία Stby χρησιμοποιείται σε περίπτωση που θέλετε να σβήσετε αμέσως τη σόμπα ή να τη διαμορφώσετε μέσω του συμπληρωματικός θερμοστάτη. Διαδικασία εντολών Πατώντας το πλήκτρο 6 θα εμφανίσει η γραφή set power. Πατήστε αρκετές φορές το πλήκτρο 2 μέχρι να εμφανιστεί settings. Πατήστε το πλήκτρο 6. Πατήστε το πλήκτρο 2 μέχρι τη STAND-BY και επιβεβαιώστε με το πλήκτρο 6. Χρησιμοποιείστε τα πλήκτρα 4-5 για να επιλέξετε ενεργοποίηση "ON"/απενεργοποίηση "OFF". Πατήστε περισσότερες φορές το πλήκτρο 1 για να επιβεβαιώσετε και να εξέλθετε από το μενού. aux Σε περίπτωση που χρησιμοποιούνται αξεσουάρ με φέρουσα συχνότητα από τον κατασκευαστή, η σύνδεση θα πρέπει να εκτελείται από τον αρμόδιο τεχνικό απευθείας στο δελτίο. Για περισσότερες πληροφορίες επικοινωνήστε με το μεταπωλητή. 21

22 Καθαρισμός και συντήρηση Ακολουθείστε τις οδηγίες πάντα με τη μεγαλύτερη ασφάλεια! Βεβαιωθείτε ότι το φις του καλωδίου τροφοδοσίας είναι αποσυνδεδεμένο διότι η γεννήτρια μπορεί να έχει προγραμματιστεί για να ανάψει. Ότι η γεννήτρια έχει κρυώσει. Οι στάχτες έχουν κρυώσει εντελώς. Εξασφαλίστε μια αποτελεσματική ανταλλαγή αέρα στο χώρο κατά τη διάρκεια των εργασιών καθαρισμού του προϊόντος. Ένας ελλιπής καθαρισμός θέτει σε κίνδυνο τη σωστή λειτουργία και την ασφάλεια! Συντήρηση Για μια σωστή λειτουργία, η γεννήτρια θα πρέπει να συντηρείται τακτικά από έναν εξειδικευμένο τεχνικό, τουλάχιστον μια φορά το χρόνο Οι περιοδικές εργασίες ελέγχου και συντήρησης θα πρέπει να γίνονται πάντα από εξειδικευμένους τεχνικούς, αρμόδιοι να ενεργούν σύμφωνα με τους ισχύοντες κανονισμούς και τις οδηγίες που υπάρχουν στο παρόν εγχειρίδιο χρήσης και συντήρησης. Κάθε χρόνο καθαρίζετε το σύστημα εκκένωσης καπνών, καπναγωγών και ρακόρ σε "Τ" καθώς και τα καπάκια επιθεώρησης /αν υπάρχουν καμπύλες και ενδεχόμενα οριζόντια τμήματα! Η ΣΥΧΝΟΤΗΤΑ καθαρισμού της γεννήτριας είναι ενδεικτική! Εξαρτάται από την ποιότητα του πέλετ που χρησιμοποιείται και από τη συχνότητα της χρήσης. Οι εργασίες αυτές ίσως να πρέπει να γίνονται με πιο συχνά. Περιοδικός καθαρισμός με επιβάρυνση του χρήστη. Οι εργασίες του περιοδικού καθαρισμού, όπως υποδεικνύεται στο παρόν εγχειρίδιο χρήσης και συντήρησης, θα πρέπει να εκτελούνται με τη μέγιστη φροντίδα μετά την ανάγνωση των οδηγιών, των διαδικασιών και των χρονοδιαγραμμάτων που περιγράφονται στο εγχειρίδιο χρήσης και συντήρησης. Καθαρισμός των επιφανειών και της επένδυσης Μην χρησιμοποιείτε σε καμιά περίπτωση για τον καθαρισμό απορρυπαντικά ή χημικά προκαλούν ζημιά! Ο καθαρισμός των επιφανειών πρέπει να γίνεται με γεννήτρια και επίστρωση εντελώς κρύες. Για τη συντήρηση των επιφανειών και των μεταλλικών μερών απλά χρησιμοποιήστε ένα πανί βρεγμένο με νερό ή με νερό και ουδέτερο σαπούνι. Η μη τήρηση των οδηγιών μπορεί να καταστρέψει τις επιφάνειες της γεννήτριας και να έχει ως αποτέλεσμα την ακύρωση της εγγύησης. Καθαρισμός του κεραμικού γυαλιού. Μην χρησιμοποιείτε σε καμιά περίπτωση για τον καθαρισμό απορρυπαντικά ή χημικά προκαλούν ζημιά!{ Ο καθαρισμός του κεραμικού γυαλιού πρέπει να γίνεται μόνο όταν το γυαλί είναι εντελώς κρύο. Για να καθαρίσετε το κεραμικό γυαλί απλά χρησιμοποιήστε ένα στεγνό πινέλο και υγρό χαρτί εφημερίδας (καθημερινής) και περασμένο στην τέφρα. Σε περίπτωση που το γυαλί είναι πολύ βρώμικο χρησιμοποιήστε ένα απορρυπαντικό ειδικό για κεραμικό γυαλί. Ψεκάστε μια κανονική ποσότητα σε ένα πανί και χρησιμοποιήστε το στο κεραμικό γυαλί. Μην ψεκάζετε το απορρυπαντικό ή οποιοδήποτε άλλο υγρό απευθείας στο γυαλί ή στις τσιμούχες! Η μη τήρηση των οδηγιών μπορεί να καταστρέψει την επιφάνεια του κεραμικού γυαλιού και να έχει ως αποτέλεσμα την ακύρωση της εγγύησης. Καθαρισμός της δεξαμενής του πέλετ Όταν η δεξαμενή αδειάσει εντελώς, αποσυνδέστε το καλώδιο τροφοδοσίας της γεννήτριας και αφαιρέστε πρώτα τα κατάλοιπα (σκόνη, ρινίσματα, κλπ) από την άδεια δεξαμενή πριν προχωρήσετε στην πλήρωσή της. Καθημερινά Μαγκάλι: Βγάλτε το μαγκάλι από τον ειδικό χώρο και ελευθερώστε τα ανοίγματα χρησιμοποιώντας την κατάλληλη τσιμπίδα που παρέχεται, αφαιρέστε την τέφρα από το μαγκάλι με τη βοήθεια μιας ηλεκτρικής σκούπας. Τραβήξτε την τέφρα που εναποτίθεται στο χώρο του μαγκαλιού συμπεριλαμβανομένου καθαρισμού αγωγού κεριού. 22

23 καθημερινά Αποξεστήρες: Ο καθαρισμός των εναλλακτών θερμότητας εξασφαλίζει πάντα μια διαρκής θερμική απόδοση. Αυτό το είδος συντήρησης πρέπει να εκτελείται τουλάχιστον μία φορά την ημέρα. Για να κάνετε κάτι τέτοιο αρκεί να χρησιμοποιήσετε τους ειδικούς αποξεστήρες που βρίσκονται στο πάνω μέρος της σόμπας ακολουθώντας την οριζόντια κίνηση από κάτω προς τα πάνω και αντίθετα πολλές φορές. Εβδομαδιαίως Καθαρισμός Θαλάμου καύσης και συρταριού τέφρας: Εβδομαδιαίως ή όταν χρειάζεται, αδειάστε την τέφρα από το προβλεπόμενο συρτάρι. Σας συμβουλεύουμε τουλάχιστον μία φορά την εβδομάδα να κάνετε αναρρόφηση της τέφρας στο θάλαμο καύσης με μια κατάλληλη ηλεκτρική σκούπα. Οι εικόνες είναι για επεξηγηματικούς λόγους 23

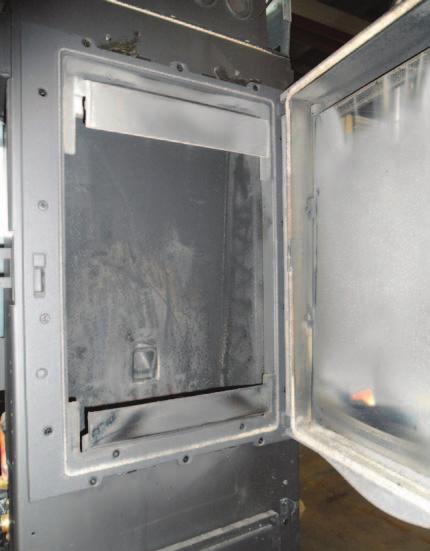

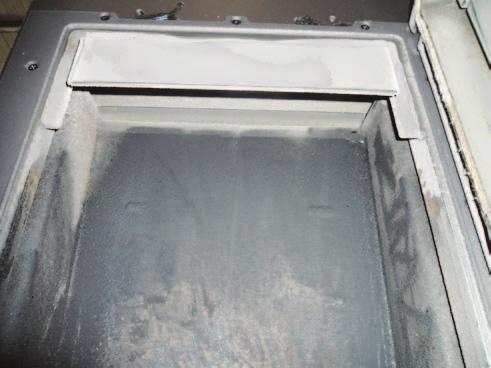

24 ΚΑΘΕ ΜΗΝΑ - MELINDA IDRO 2.0 Αφαιρέστε την τέφρα που έχει κατακαθίσει στο πάνω μέρος του τοιχώματος της εστίας (δείτε την παρακάτω εικόνα). Η συνήθης συντήρηση εκτελείται από τους αρμόδιους τεχνικούς. Η τακτική συντήρηση θα πρέπει να εκτελείται τουλάχιστον μία φορά το χρόνο. Η γεννήτρια χρησιμοποιώντας πέλετ ως στέρεο καύσιμο χρειάζεται μια τακτική ετήσια επέμβαση συντήρησης που θα πρέπει να εκτελείται από έναναρμόδιο τεχνικό, χρησιμοποιώντας αποκλειστικά γνήσια ανταλλακτικά. Η μη τήρηση μπορεί να θέσει σε κίνδυνο την ασφάλεια της συσκευής και μπορεί να ακυρώσει τους όρους της εγγύησης. Τηρώντας τη συχνότητα των εργασιών καθαρισμού που αφορούν το χρήστη και περιγράφονται στο εγχειρίδιο χρήσης και συντήρησης, εξασφαλίζεται η διάρκεια της σωστή καύσης της γεννήτριας, χωρίς το ενδεχόμενο ανωμαλιών ή/και δυσλειτουργιών που μπορεί να απαιτήσουν επιπλέον επεμβάσεις του τεχνικού. Τα αιτήματα επέμβασης της τακτικής συντήρησης δεν προβλέπονται στην εγγύηση του προϊόντος. ΤΣΙΜΟΥΧΕΣ ΠΟΡΤΑΣ, ΣΥΡΤΑΡΙ ΤΕΦΡΑΣ ΚΑΙ ΜΑΓΚΑΛΙ Οι τσιμούχες εξασφαλίζουν τη στεγανότητα της σόμπας και κατά συνέπεια την καλή λειτουργία της. Θα πρέπει να ελέγχονται περιοδικά: σε περίπτωση που έχουν φθαρεί ή καταστραφεί θα πρέπει να αντικαθίστανται αμέσως. Οι εργασίες αυτές θα πρέπει να εκτελούνται από έναν αρμόδιο τεχνικό. Σύνδεση στο τζάκι Ετησίως ή κάθε φορά που παρουσιάζεται η ανάγκη κάνετε αναρρόφηση και καθαρισμό του αγωγού που οδηγεί στην καπνοδόχο. Αν υπάρχουν οριζόντιες τμήματα είναι αναγκαίο να κάνετε αναρρόφηση των υπολειμμάτων πριν αυτά μπλοκάρουν το πέρασμα των καπνών. Εκτός χρήσης (τέλος εποχής) Στο τέλος κάθε εποχής, πριν σβήσετε τη σόμπα, σας συνιστούμε να αδειάσετε εντελώς τη δεξαμενή του πέλετ, αναρροφώντας τα κατάλοιπα του πέλετ και σκόνης που μπορεί να υπάρχουν στο εσωτερικό της. ΣΑΣ ΣΥΜΒΟΥΛΕΥΟΥΜΕ ΝΑ ΑΠΟΣΥΝΔΕΣΕΤΕ ΤΗ ΓΕΝΝΗΤΡΙΑ ΑΠΟ ΤΟ ΗΛΕΚΤΡΙΚΟ ΔΙΚΤΥΟ, ΓΙΑ ΝΑ ΕΠΙΤΡΕΨΕΤΕ ΣΤΟΝ ΚΥΚΛΟΦΟΡΗΤΗ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΗΣΕΙ ΤΟΥΣ ΦΥΣΙΟΛΟΓΙΚΟΥΣ ΚΥΚΛΟΥΣ ΑΝΤΙΜΠΛΟΚΑΡΙΣΜΑΤΟΣ. Η τακτική συντήρηση θα πρέπει να εκτελείται τουλάχιστον μία φορά το χρόνο. Αν το καλώδιο τροφοδοσίας έχει υποστεί βλάβη, θα πρέπει να αντικαθίσταται από την υπηρεσία τεχνικής υποστήριξης ή οπωσδήποτε από ένα άτομο ανάλογης εξειδίκευσης, έτσι ώστε να αποφεύγεται κάθε κίνδυνος. 24

25 Συνήθης συντήρηση Οι εικόνες είναι για επεξηγηματικούς λόγους D C E A E F E D C F B A Κινητήρας καπνών (αποσυναρμολόγηση, καθαρισμός και αγωγός καπνών και"t"), νέα σιλικόνη στα σημεία όπου προβλέπεται B Επιθεωρήσεις τσιμούχας, συρταριού τέφρας και πόρτας (αντικαταστήστε και βάλτε σιλικόνη όπου χρειάζεται) C Θάλαμος καύσης & εναλλάκτης (συνολικός καθαρισμός) συμπεριλαμβανομένου καθαρισμού αγωγού κεριού D Δεξαμενή (πλήρες άδειασμα και καθαρισμός) E *Αποσυναρμολόγηση ανεμιστήρα αέρα περιβάλλοντος και αφαίρεση της σκόνης και των τυχόν υπολειμμάτων πέλετ F Ελέγξτε το σωλήνα αναρρόφησης αέρα και την ενδεχόμενη καθαριότητα του αισθητήρα ροής 25
