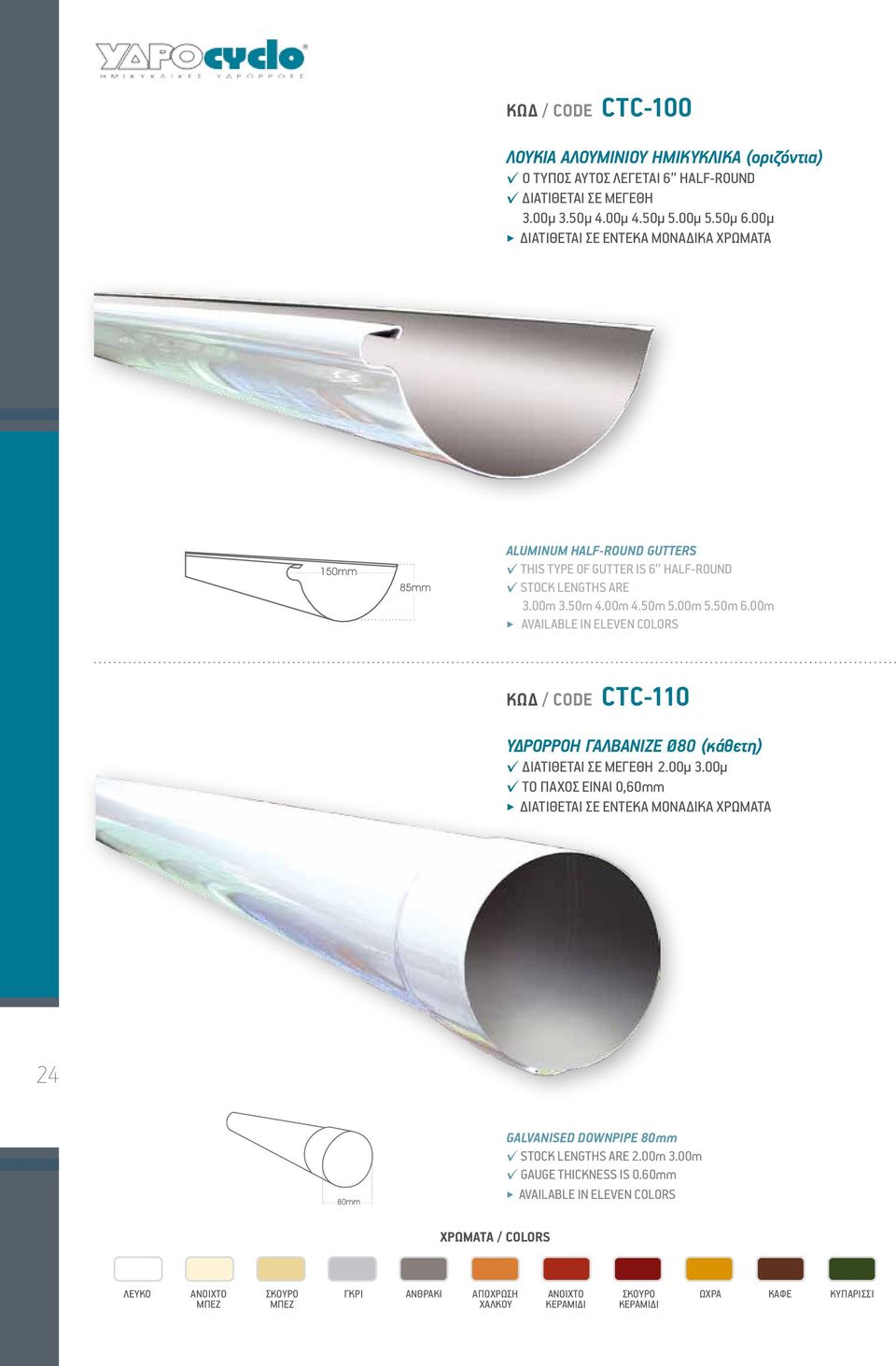

3 ΚΩΔ / CODE CTC-100 ΛΟΥΚΙΑ ΑΛΟΥΜΙΝΙΟΥ ΗΜΙΚΥΚΛΙΚΑ (οριζόντια) Ο ΤΥΠΟΣ ΑΥΤΟΣ ΛΕΓΕΤΑΙ 6 HALF-ROUND ΔΙΑΤΙΘΕΤΑΙ ΣΕ ΜΕΓΕΘΗ 3.00μ 3.50μ 4.00μ 4.50μ 5.00μ 5.50μ 6.00μ ΔΙΑΤΙΘΕΤΑΙ ΣΕ ΕΝΤΕΚΑ ΜΟΝΑΔΙΚΑ ΧΡΩΜΑΤΑ ALUMINUM HALF-ROUND GUTTERS THIS TYPE OF GUTTER IS 6 HALF-ROUND STOCK LENGTHS ARE 3.00m 3.50m 4.00m 4.50m 5.00m 5.50m 6.00m ΚΩΔ / CODE CTC-110 ΥΔΡΟΡΡΟΗ ΓΑΛΒΑΝΙZΕ Ø80 (κάθετη) ΔΙΑΤΙΘΕΤΑΙ ΣΕ ΜΕΓΕΘΗ 2.00μ 3.00μ ΤΟ ΠΑΧΟΣ ΕΙΝΑΙ 0,60mm ΔΙΑΤΙΘΕΤΑΙ ΣΕ ΕΝΤΕΚΑ ΜΟΝΑΔΙΚΑ ΧΡΩΜΑΤΑ 24 GALVANISED DOWNPIPE 80mm STOCK LENGTHS ARE 2.00m 3.00m GAUGE THICKNESS IS 0.60mm

00μ ΔΙΑΤΙΘΕΤΑΙ ΣΕ ΕΝΤΕΚΑ ΜΟΝΑΔΙΚΑ ΧΡΩΜΑΤΑ ALUMINUM HALF-ROUND GUTTERS THIS TYPE OF GUTTER IS 6 HALF-ROUND STOCK LENGTHS ARE 3.00m 3.

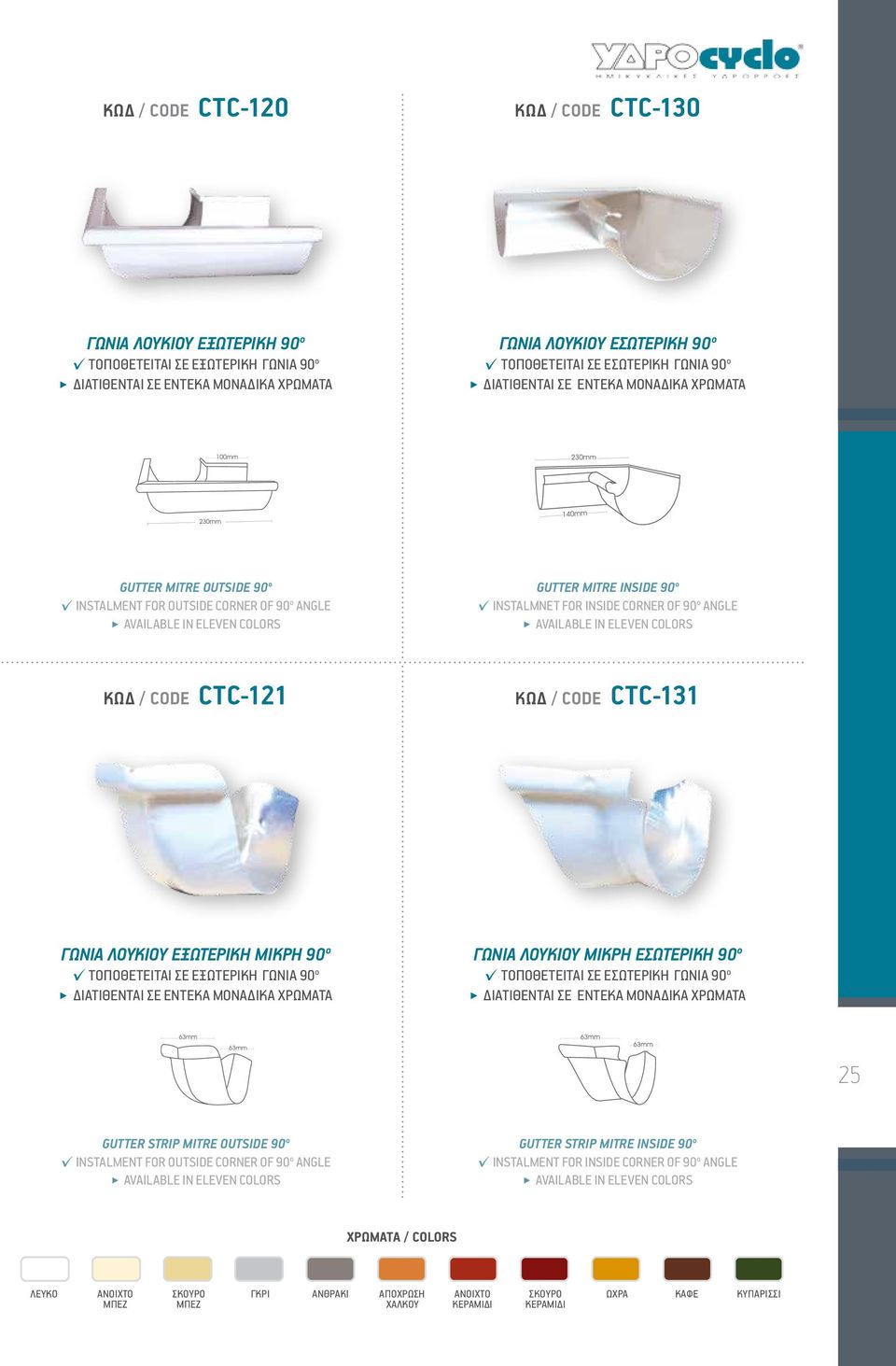

4 ΚΩΔ / CODE CTC-120 ΚΩΔ / CODE CTC-130 ΓΩΝΙΑ ΛΟΥΚΙΟΥ ΕΞΩΤΕΡΙΚΗ 90 ο ΤΟΠΟΘΕΤΕΙΤΑΙ ΣΕ ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ 90 ο ΓΩΝΙΑ ΛΟΥΚΙΟΥ ΕΣΩΤΕΡΙΚΗ 90 ο ΤΟΠΟΘΕΤΕΙΤΑΙ ΣΕ ΕΣΩΤΕΡΙΚΗ ΓΩΝΙΑ 90 ο GUTTER MITRE OUTSIDE 90 o INSTALMENT FOR OUTSIDE CORNER OF 90 ο ANGLE GUTTER MITRE ΙΝSIDE 90 o INSTALMNET FOR INSIDE CORNER OF 90 ο ANGLE ΚΩΔ / CODE CTC-121 ΚΩΔ / CODE CTC-131 ΓΩΝΙΑ ΛΟΥΚΙΟΥ ΕΞΩΤΕΡΙΚΗ ΜΙΚΡΗ 90 ο ΤΟΠΟΘΕΤΕΙΤΑΙ ΣΕ ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ 90 ο ΓΩΝΙΑ ΛΟΥΚΙΟΥ ΜΙΚΡΗ ΕΣΩΤΕΡΙΚΗ 90 ο ΤΟΠΟΘΕΤΕΙΤΑΙ ΣΕ ΕΣΩΤΕΡΙΚΗ ΓΩΝΙΑ 90 ο 25 GUTTER STRIP MITRE OUTSIDE 90 o INSTALMENT FOR OUTSIDE CORNER OF 90 ο ANGLE GUTTER STRIP MITRE ΙΝSIDE 90 o INSTALMENT FOR INSIDE CORNER OF 90 ο ANGLE

CTC-121 ΚΩΔ / CODE CTC-131 ΓΩΝΙΑ ΛΟΥΚΙΟΥ ΕΞΩΤΕΡΙΚΗ ΜΙΚΡΗ 90 ο ΤΟΠΟΘΕΤΕΙΤΑΙ ΣΕ ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ 90 ο ΓΩΝΙΑ ΛΟΥΚΙΟΥ ΜΙΚΡΗ ΕΣΩΤΕΡΙΚΗ 90 ο ΤΟΠΟΘΕΤΕΙΤΑΙ ΣΕ ΕΣΩΤΕΡΙΚΗ

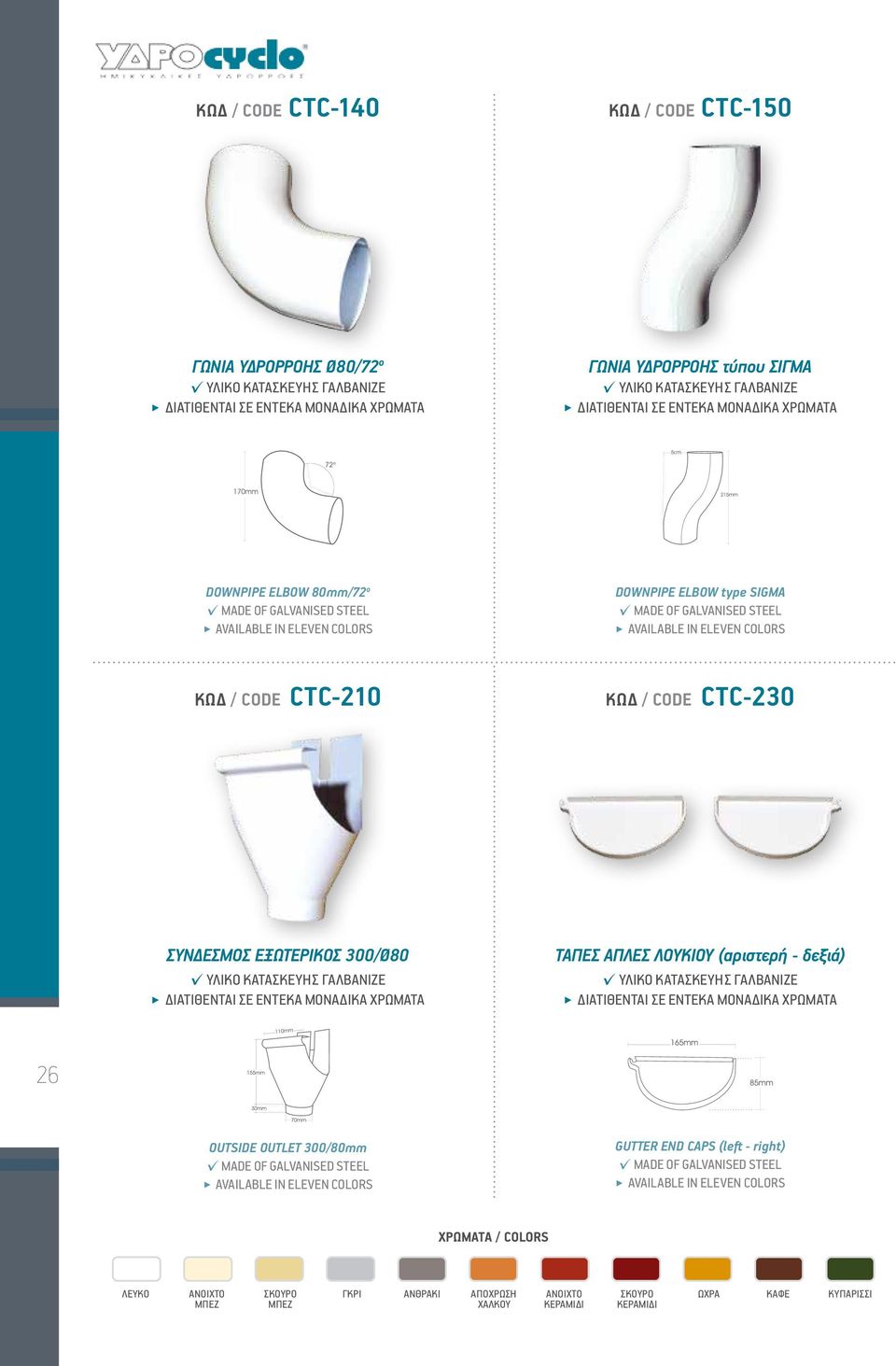

5 ΚΩΔ / CODE CTC-140 ΚΩΔ / CODE CTC-150 ΓΩΝΙΑ ΥΔΡΟΡΡΟΗΣ Ø80/72 ο ΓΩΝΙΑ ΥΔΡΟΡΡΟΗΣ τύπου ΣΙΓΜΑ DOWNPIPE ELBOW 80mm/72 ο DOWNPIPE ELBOW type SIGMA ΚΩΔ / CODE CTC-210 ΚΩΔ / CODE CTC-230 ΣΥΝΔΕΣΜΟΣ ΕΞΩΤΕΡΙΚΟΣ 300/Ø80 ΤΑΠΕΣ ΑΠΛΕΣ ΛΟΥΚΙΟΥ (αριστερή - δεξιά) 26 OUTSIDE OUTLET 300/80mm GUTTER END CAPS (left - right)

/ CODE CTC-210 ΚΩΔ / CODE CTC-230 ΣΥΝΔΕΣΜΟΣ ΕΞΩΤΕΡΙΚΟΣ 300/Ø80 ΤΑΠΕΣ ΑΠΛΕΣ

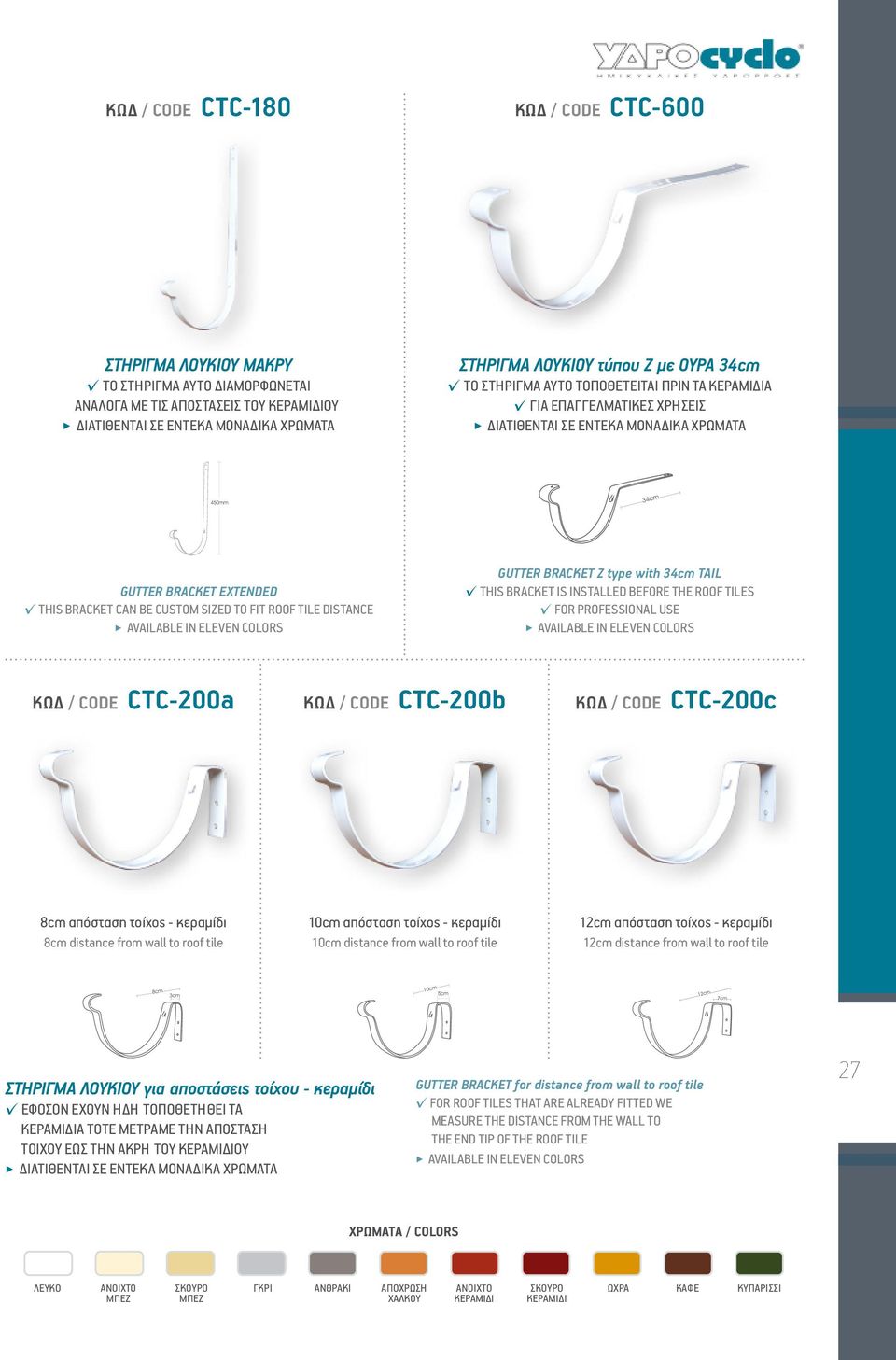

6 ΚΩΔ / CODE CTC-180 ΚΩΔ / CODE CTC-600 ΣΤΗΡΙΓΜΑ ΛΟΥΚΙΟΥ ΜΑΚΡΥ ΤΟ ΣΤΗΡΙΓΜΑ ΑΥΤΟ ΔΙΑΜΟΡΦΩΝΕΤΑΙ ΑΝΑΛΟΓΑ ΜΕ ΤΙΣ ΑΠΟΣΤΑΣΕΙΣ ΤΟΥ ΚΕΡΑΜΙΔΙΟΥ ΣΤΗΡΙΓΜΑ ΛΟΥΚΙΟΥ τύπου Ζ με ΟΥΡΑ 34cm ΤΟ ΣΤΗΡΙΓΜΑ ΑΥΤΟ ΤΟΠΟΘΕΤΕΙΤΑΙ ΠΡΙΝ ΤΑ ΚΕΡΑΜΙΔΙΑ ΓΙΑ ΕΠΑΓΓΕΛΜΑΤΙΚΕΣ ΧΡΗΣΕΙΣ GUTTER BRACKET ΕΧΤENDED THIS BRACKET CAN BE CUSTOM SIZED TO FIT ROOF TILE DISTANCE GUTTER BRACKET Z type with 34cm TAIL THIS BRACKET IS INSTALLED BEFORE THE ROOF TILES FOR PROFESSIONAL USE ΚΩΔ / CODE CTC-200a ΚΩΔ / CODE CTC-200b ΚΩΔ / CODE CTC-200c 8cm απόσταση τοίχος - κεραμίδι 8cm distance from wall to roof tile 10cm απόσταση τοίχος - κεραμίδι 10cm distance from wall to roof tile 12cm απόσταση τοίχος - κεραμίδι 12cm distance from wall to roof tile ΣΤΗΡΙΓΜA ΛΟΥΚΙΟΥ για αποστάσεις τοίχου - κεραμίδι ΕΦΟΣΟΝ ΕΧΟΥΝ ΗΔΗ ΤΟΠΟΘΕΤΗΘΕΙ ΤΑ ΚΕΡΑΜΙΔΙΑ ΤΟΤΕ ΜΕΤΡΑΜΕ ΤΗΝ ΑΠΟΣΤΑΣΗ ΤΟΙΧΟΥ ΕΩΣ ΤΗΝ ΑΚΡΗ ΤΟΥ ΚΕΡΑΜΙΔΙΟΥ GUTTER BRACKET for distance from wall to roof tile FOR ROOF TILES THAT ARE ALREADY FITTED WE MEASURE THE DISTANCE FROM THE WALL TO THE END TIP OF THE ROOF TILE 27

INSTALLED BEFORE THE ROOF TILES FOR PROFESSIONAL USE ΚΩΔ / CODE CTC-200a ΚΩΔ / CODE CTC-200b ΚΩΔ / CODE CTC-200c 8cm απόσταση τοίχος - κεραμίδι 8cm distance from wall to roof tile 10cm απόσταση

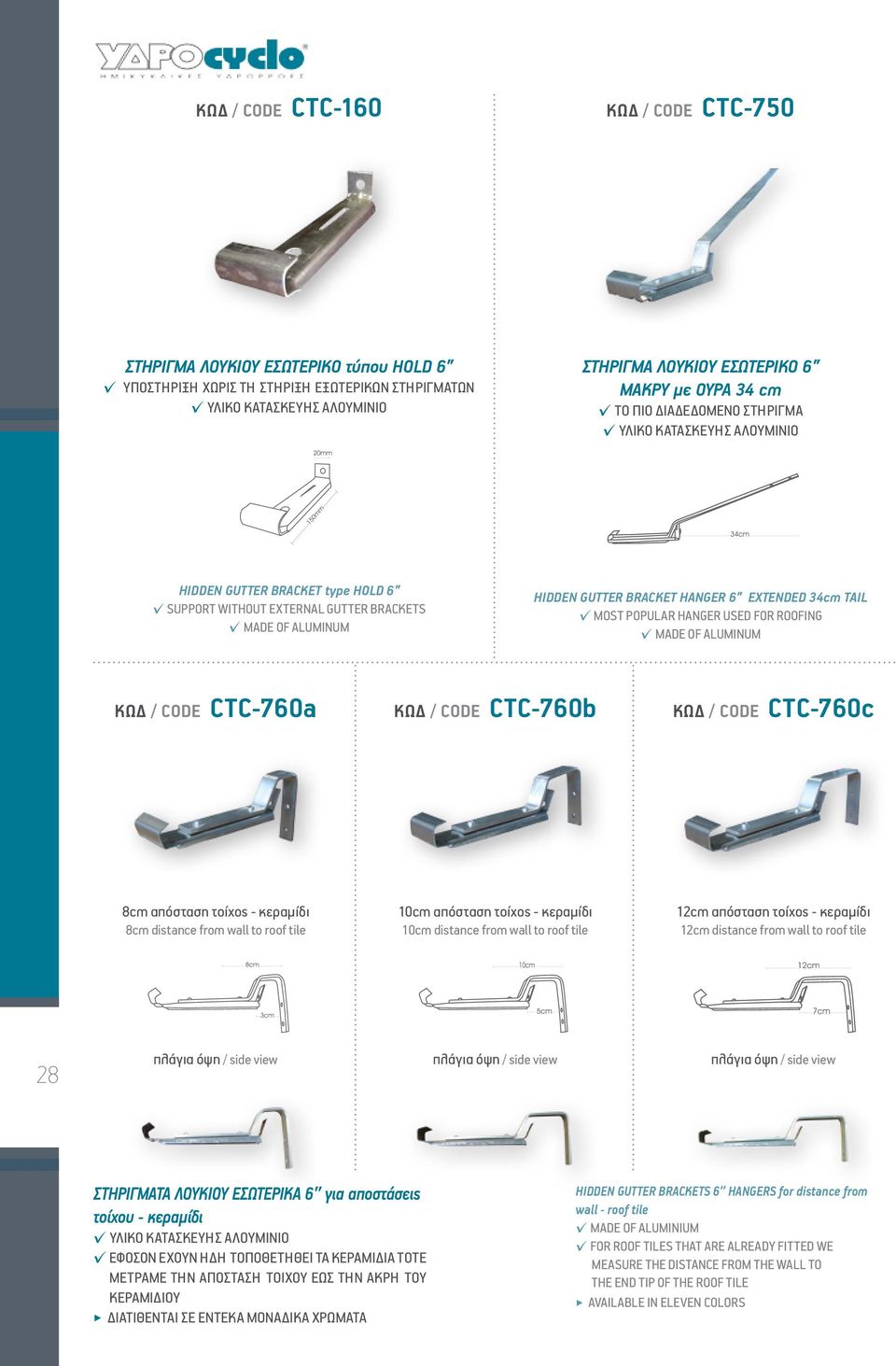

7 ΚΩΔ / CODE CTC-160 ΚΩΔ / CODE CTC-750 ΣΤΗΡΙΓΜΑ ΛΟΥΚΙΟΥ ΕΣΩΤΕΡΙΚΟ τύπου HOLD 6 ΥΠΟΣΤΗΡΙΞΗ ΧΩΡΙΣ ΤΗ ΣΤΗΡΙΞΗ ΕΞΩΤΕΡΙΚΩΝ ΣΤΗΡΙΓΜΑΤΩΝ ΥΛΙΚΟ ΚΑΤΑΣΚΕΥΗΣ ΑΛΟΥΜΙΝΙΟ ΣΤΗΡΙΓΜΑ ΛΟΥΚΙΟΥ ΕΣΩΤΕΡΙΚΟ 6 ΜΑΚΡΥ με ΟΥΡΑ 34 cm ΤΟ ΠΙΟ ΔΙΑΔΕΔΟΜΕΝΟ ΣΤΗΡΙΓΜΑ ΥΛΙΚΟ ΚΑΤΑΣΚΕΥΗΣ ΑΛΟΥΜΙΝΙΟ HIDDEN GUTTER BRACKET type HOLD 6 SUPPORT WITHOUT EXTERNAL GUTTER BRACKETS MADE OF ALUMINUM HIDDEN GUTTER BRACKET HANGER 6 EXTENDED 34cm TAIL MOST POPULAR HANGER USED FOR ROOFING MADE OF ALUMINUM ΚΩΔ / CODE CTC-760a ΚΩΔ / CODE CTC-760b ΚΩΔ / CODE CTC-760c 8cm απόσταση τοίχος - κεραμίδι 8cm distance from wall to roof tile 10cm απόσταση τοίχος - κεραμίδι 10cm distance from wall to roof tile 12cm απόσταση τοίχος - κεραμίδι 12cm distance from wall to roof tile 28 πλάγια όψη / side view πλάγια όψη / side view πλάγια όψη / side view ΣΤΗΡΙΓΜΑΤΑ ΛΟΥΚΙΟΥ ΕΣΩΤΕΡΙΚΑ 6 για αποστάσεις τοίχου - κεραμίδι ΥΛΙΚΟ ΚΑΤΑΣΚΕΥΗΣ ΑΛΟΥΜΙΝΙΟ ΕΦΟΣΟΝ ΕΧΟΥΝ ΗΔΗ ΤΟΠΟΘΕΤΗΘΕΙ ΤΑ ΚΕΡΑΜΙΔΙΑ ΤΟΤΕ ΜΕΤΡΑΜΕ ΤΗΝ ΑΠΟΣΤΑΣΗ ΤΟΙΧΟΥ ΕΩΣ ΤΗΝ ΑΚΡΗ ΤΟΥ ΚΕΡΑΜΙΔΙΟΥ HIDDEN GUTTER BRACKETS 6 HANGERS for distance from wall - roof tile MADE OF ALUMINIUM FOR ROOF TILES THAT ARE ALREADY FITTED WE MEASURE THE DISTANCE FROM THE WALL TO THE END TIP OF THE ROOF TILE

TAIL MOST POPULAR HANGER USED FOR ROOFING MADE OF ALUMINUM ΚΩΔ / CODE CTC-760a ΚΩΔ / CODE CTC-760b ΚΩΔ / CODE CTC-760c 8cm απόσταση τοίχος - κεραμίδι 8cm distance from wall to roof tile 10cm απόσταση

8 ΚΩΔ / CODE CTC-220a ΚΩΔ / CODE CTC-220b ΚΩΔ / CODE CTC-220c ΣΥΝΔΕΣΜΟΣ ΚΩΝΙΚΟΣ (μικρό) Ø60 ΣΥΝΔΕΣΜΟΣ ΚΩΝΙΚΟΣ (μικρό) Ø70 ΣΥΝΔΕΣΜΟΣ ΚΩΝΙΚΟΣ (μικρό) Ø80 ANGLED OUTLET (small) 60mm ANGLED OUTLET (small) 70mm ANGLED OUTLET (small) 80mm ΚΩΔ / CODE CTC-170 ΚΩΔ / CODE CTC-240 ΣΤΗΡΙΓΜΑ ΛΟΥΚΙΟΥ ΜΙΚΡΟ ΓΙΑ ΜΙΚΡΕΣ ΑΠΟΣΤΑΣΕΙΣ ΚΕΡΑΜΙΔΙ - ΤΟΙΧΟΥ 3cm-4cm-5cm ΣΤΗΡΙΓΜΑ ΥΔΡΟΡΡΟΗΣ Ø80 (κάθετο) ΤΟ ΣΤΗΡΙΓΜΑ ΑΠΟΤΕΛΕΙΤΑΙ ΑΠΟ ΠΕΝΤΕ ΜΕΡΗ 29 GUTTER BRACKET SMALL FOR SMALL DISTANCES FROM THE WALL TO THE END TIP OF THE ROOF TILE 3cm-4cm-5cm DOWNPIPE BRACKET 80mm THIS BRACKET CONSISTS OF FIVE PARTS

ΛΟΥΚΙΟΥ ΜΙΚΡΟ ΓΙΑ ΜΙΚΡΕΣ ΑΠΟΣΤΑΣΕΙΣ ΚΕΡΑΜΙΔΙ - ΤΟΙΧΟΥ 3cm-4cm-5cm ΣΤΗΡΙΓΜΑ ΥΔΡΟΡΡΟΗΣ Ø80 (κάθετο) ΤΟ ΣΤΗΡΙΓΜΑ ΑΠΟΤΕΛΕΙΤΑΙ ΑΠΟ ΠΕΝΤΕ ΜΕΡΗ 29

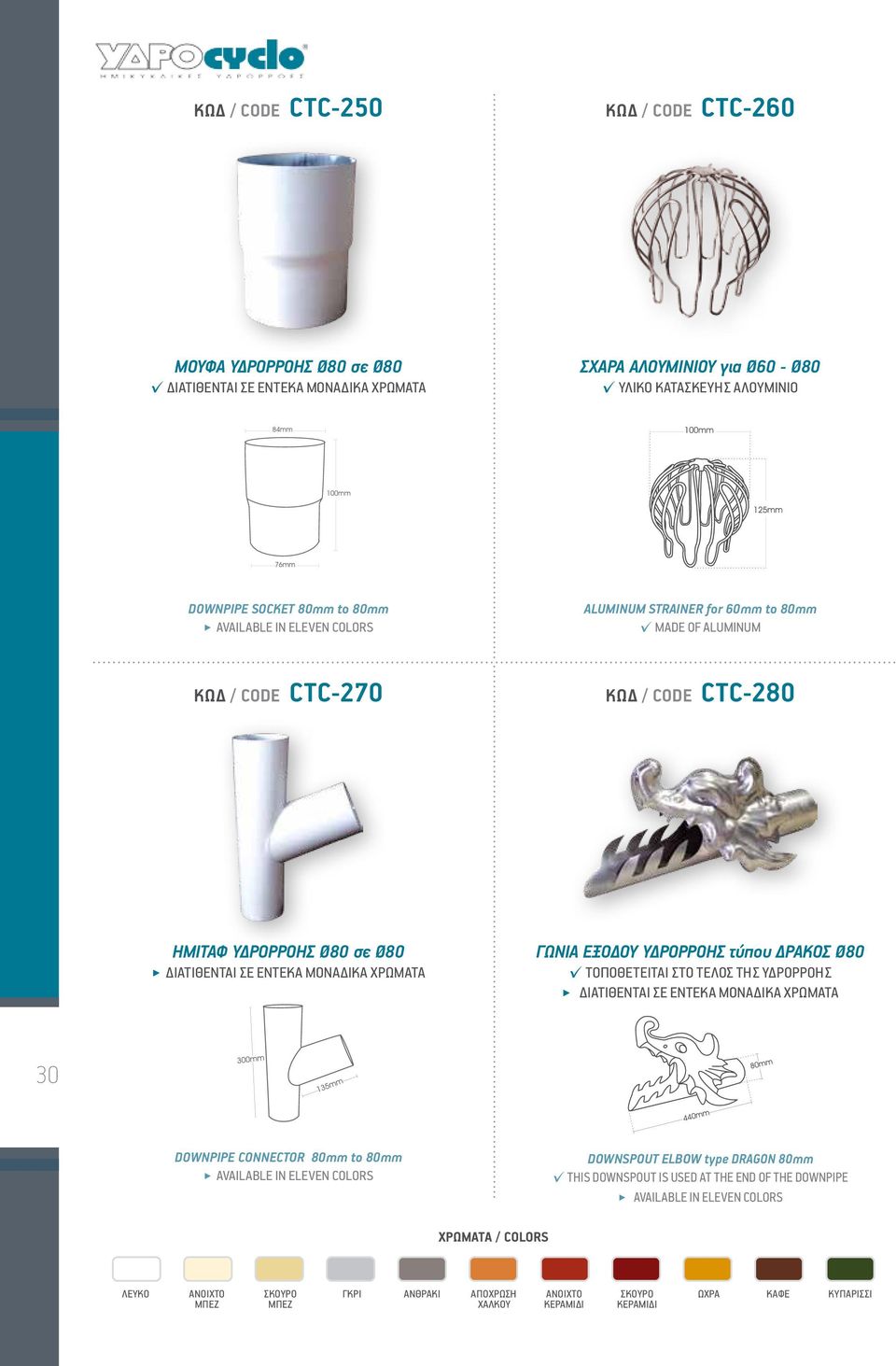

9 ΚΩΔ / CODE CTC-250 ΚΩΔ / CODE CTC-260 ΜΟΥΦΑ ΥΔΡΟΡΡΟΗΣ Ø80 σε Ø80 ΔΙΑΤΙΘΕΝΤΑΙ ΣΕ ΕΝΤΕΚΑ ΜΟΝΑΔΙΚΑ ΧΡΩΜΑΤΑ ΣΧΑΡΑ ΑΛΟΥΜΙΝΙΟΥ για Ø60 - Ø80 ΥΛΙΚΟ ΚΑΤΑΣΚΕΥΗΣ ΑΛΟΥΜΙΝΙΟ DOWNPIPE SOCKET 80mm to 80mm ALUMINUM STRAINER for 60mm to 80mm MADE OF ALUMINUM ΚΩΔ / CODE CTC-270 ΚΩΔ / CODE CTC-280 ΗΜΙΤΑΦ ΥΔΡΟΡΡΟΗΣ Ø80 σε Ø80 ΓΩΝΙΑ ΕΞΟΔΟΥ ΥΔΡΟΡΡΟΗΣ τύπου ΔΡΑΚΟΣ Ø80 ΤΟΠΟΘΕΤΕΙΤΑΙ ΣΤΟ ΤΕΛΟΣ ΤΗΣ ΥΔΡΟΡΡΟΗΣ 30 DOWNPIPE CONNECTOR 80mm to 80mm DOWNSPOUT ELBOW type DRAGON 80mm THIS DOWNSPOUT IS USED AT THE END OF THE DOWNPIPE

CODE CTC-270 ΚΩΔ / CODE CTC-280 ΗΜΙΤΑΦ ΥΔΡΟΡΡΟΗΣ Ø80 σε Ø80 ΓΩΝΙΑ ΕΞΟΔΟΥ ΥΔΡΟΡΡΟΗΣ τύπου ΔΡΑΚΟΣ Ø80 ΤΟΠΟΘΕΤΕΙΤΑΙ ΣΤΟ ΤΕΛΟΣ

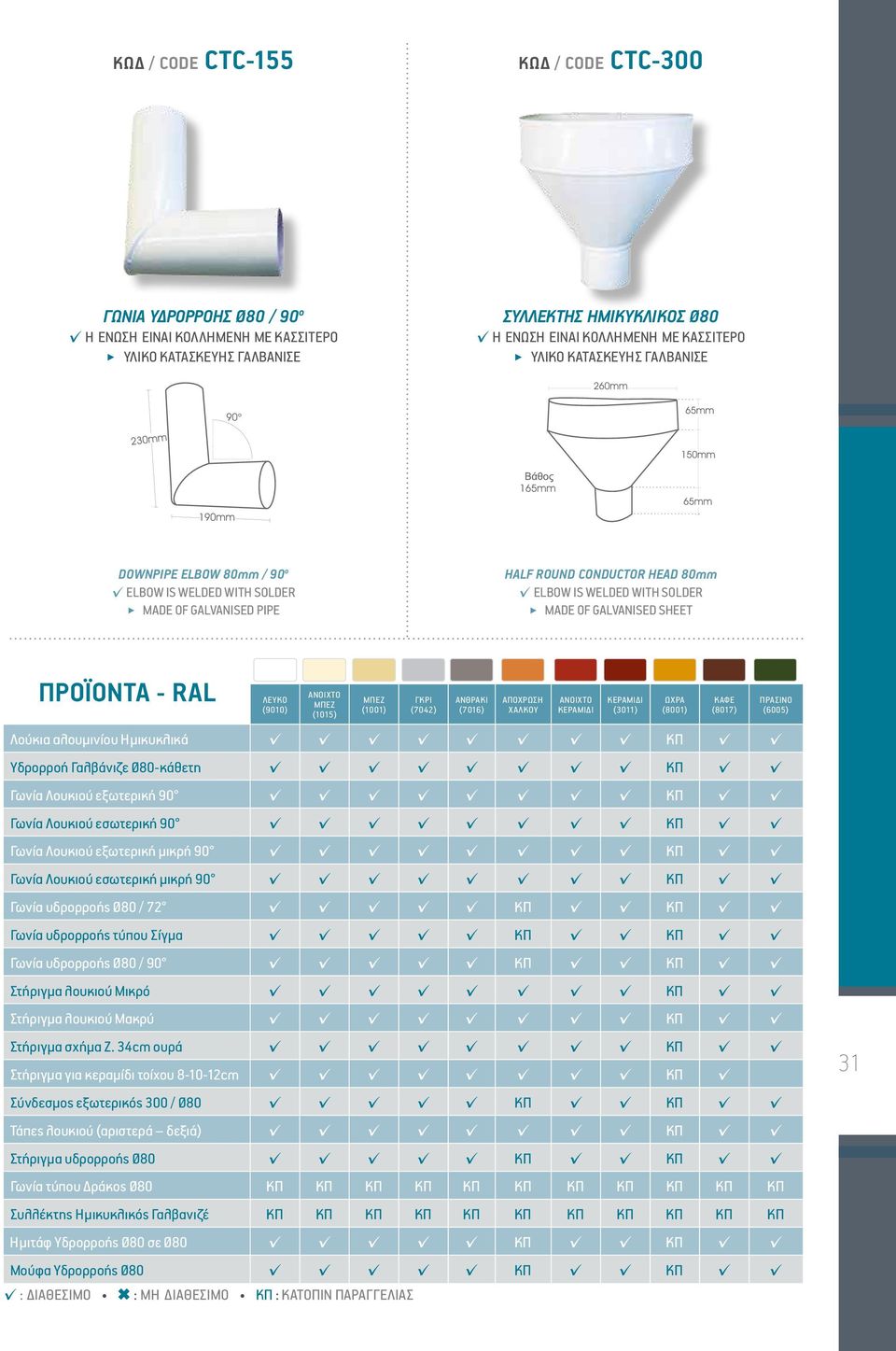

10 ΚΩΔ / CODE CTC-155 ΚΩΔ / CODE CTC-300 ΓΩΝΙΑ ΥΔΡΟΡΡΟΗΣ Ø80 / 90 ο Η ΕΝΩΣΗ ΕΙΝΑΙ ΚΟΛΛΗΜΕΝΗ ΜΕ ΚΑΣΣΙΤΕΡΟ ΥΛΙΚΟ ΚΑΤΑΣΚΕΥΗΣ ΓΑΛΒΑΝΙΣΕ ΣΥΛΛΕΚΤΗΣ ΗΜΙΚΥΚΛΙKΟΣ Ø80 Η ΕΝΩΣΗ ΕΙΝΑΙ ΚΟΛΛΗΜΕΝΗ ΜΕ ΚΑΣΣΙΤΕΡΟ ΥΛΙΚΟ ΚΑΤΑΣΚΕΥΗΣ ΓΑΛΒΑΝΙΣΕ DOWNPIPE ELBOW 80mm / 90 ο ELBOW IS WELDED WITH SOLDER MADE OF GALVANISED PIPE HALF ROUND CONDUCTOR HEAD 80mm ELBOW IS WELDED WITH SOLDER MADE OF GALVANISED SHEET ΠΡΟΪΟΝΤΑ - RAL (9010) ΑΝΟΙΧΤΟ (1015) (1001) ΓΚΡΙ (7042) ΑΝΘΡΑΚΙ (7016) ΑΠΟΧΡΩΣΗ ΑΝΟΙΧΤΟ ΚΕΡΑΜΙΔΙ Λούκια αλουμινίου Ημικυκλικά ΚΠ Υδρορροή Γαλβάνιζε Ø80-κάθετη ΚΠ Γωνία Λουκιού εξωτερική 90 ΚΠ Γωνία Λουκιού εσωτερική 90 ΚΠ Γωνία Λουκιού εξωτερική μικρή 90 ΚΠ Γωνία Λουκιού εσωτερική μικρή 90 ΚΠ Γωνία υδρορροής Ø80 / 72 ΚΠ ΚΠ Γωνία υδρορροής τύπου Σίγμα ΚΠ ΚΠ Γωνία υδρορροής Ø80 / 90 ΚΠ ΚΠ Στήριγμα λουκιού Μικρό ΚΠ Στήριγμα λουκιού Μακρύ ΚΠ Στήριγμα σχήμα Ζ. 34cm ουρά ΚΠ Στήριγμα για κεραμίδι τοίχου cm ΚΠ Σύνδεσμος εξωτερικός 300 / Ø80 ΚΠ ΚΠ Τάπες λουκιού (αριστερά δεξιά) ΚΠ Στήριγμα υδρορροής Ø80 ΚΠ ΚΠ Γωνία τύπου Δράκος Ø80 ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ Συλλέκτης Ημικυκλικός Γαλβανιζέ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ Ημιτάφ Υδρορροής Ø80 σε Ø80 ΚΠ ΚΠ Μούφα Υδρορροής Ø80 ΚΠ ΚΠ : ΔΙΑΘΕΣΙΜΟ : ΜΗ ΔΙΑΘΕΣΙΜΟ ΚΠ : ΚΑΤΟΠΙΝ ΠΑΡΑΓΓΕΛΙΑΣ ΚΕΡΑΜΙΔΙ (3011) ΩΧΡΑ (8001) ΚΑΦΕ (8017) ΠΡΑΣΙΝΟ (6005) 31

(9010) ΑΝΟΙΧΤΟ (1015) (1001) ΓΚΡΙ (7042) ΑΝΘΡΑΚΙ (7016) ΑΠΟΧΡΩΣΗ ΑΝΟΙΧΤΟ ΚΕΡΑΜΙΔΙ Λούκια αλουμινίου Ημικυκλικά ΚΠ Υδρορροή Γαλβάνιζε Ø80-κάθετη ΚΠ Γωνία Λουκιού εξωτερική 90 ΚΠ Γωνία Λουκιού
