ΟΔΗΓΟΣ ΚΑΤΑΣΚΕΥΗΣ ΣΙΔΗΡΟΔΡΟΜΙΚΗΣ ΓΡΑΜΜΗΣ ΓΙΑ ΠΑΙΧΝΙΔΙ

Transcript

1 ΟΔΗΓΟΣ ΚΑΤΑΣΚΕΥΗΣ ΣΙΔΗΡΟΔΡΟΜΙΚΗΣ ΓΡΑΜΜΗΣ ΓΙΑ ΠΑΙΧΝΙΔΙ Σ αυτό το εκπαιδευτικό σενάριο θα κατασκευάσουμε μια σιδηροδρομικά γραμμή για το παιχνίδι της εικόνας. Οι διαστάσεις του δικού σας παιχνιδιού μπορεί να διαφέρουν από αυτό της φωτογραφίας, γι 'αυτό πρέπει να ξεκινήσετε μετρώντας τις διαστάσεις του δικού σας παιχνιδιού. Χρησιμοποιώντας ένα χαρτί μιλλιμετρέ, τοποθετήστε πρώτα το παιχνίδι όπως φαίνεται στη φωτογραφία. Μετρήστε την απόσταση μεταξύ των τροχών. Επίσης, μετρήστε το πάχος των τροχών. Οι διαστάσεις που θα χρησιμοποιήσουμε σε αυτό το σενάριο παρουσιάζονται στο παρακάτω σχήμα. ΒΗΜΑ 1. Στο FreeCAD επιλέξτε Create a new Empty Document και την εργαλειοθήκη Part. Κατόπιν, επιλέξτε το εργαλείο Cube και κατασκευάστε έναν κύβο. Οι διαστάσεις του να είναι 70x37x5 mm (όπως το σχήμα).

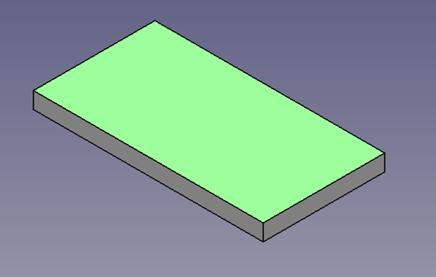

2 ΒΗΜΑ 2. Μεταβείτε στην εργαλειοθήκη Part Design. Επιλέξτε την πάνω επιφάνεια του σχήματος. Κάντε κλικ στο Create Sketch. ΒΗΜΑ 3. Σχεδιάστε δύο ορθογώνια σαν αυτά που εμφανίζονται με λευκές γραμμές στο επόμενο σχήμα. Οι διαστάσεις κάθε ορθογωνίου θα είναι 3x70 mm. Οι αριστερές κορυφές κάθε ορθογωνίου πρέπει να είναι στον κατακόρυφο άξονα.

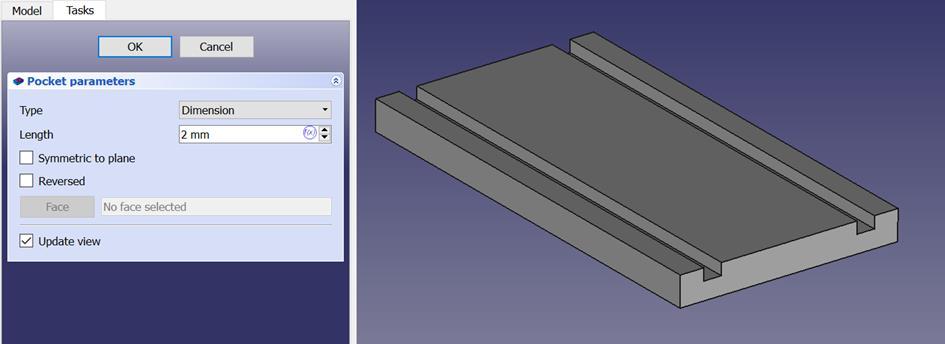

3 ΒΗΜΑ 4. Ακολούθως, ρυθμίστε την απόσταση μεταξύ της αρχής των αξόνων και της κάτω αριστερής γωνίας του κάτω ορθογωνίου να είναι 4 mm (βλέπε σχήμα). Στη συνέχεια, ρυθμίστε την απόσταση μεταξύ των δύο ορθογωνίων σε 23 cm (μπορείτε να χρησιμοποιήσετε γωνιακά σημεία και των δύο ορθογωνίων για να ορίσετε την απόσταση μεταξύ τους). Στη συνέχεια, κλείστε την προβολή σχεδίου/σκίτσου. ΒΗΜΑ 5. Επιλέξτε το σκίτσο και δημιουργήστε μια εσοχή-αυλακιά (pocket) μήκους 2 mm. ΒΗΜΑ 6. Τώρα θέλουμε να εξομαλύνουμε μερικές ακμές. Για το σκοπό αυτό, επιλέξτε τις ακμές που υποδεικνύονται με πράσινες γραμμές στο σχήμα που ακολουθεί (επιλέγονται επίσης δύο ακμές που

4 δεν φαίνονται στο σχήμα). Για να επιλέξετε πολλές ακμές κρατήστε πατημένο το πλήκτρο CTRL και κάντε κλικ σε κάθε μία από αυτές. Έπειτα επιλέξτε το εργαλείο fillet: Εισάγετε ακτίνα με τιμή 0.5 mm. Αν το σχήμα εξαφανιστεί, πιθανόν οφείλεται στο ότι η ακτίνα είναι πολύ μεγάλη. Προσπαθήστε να δώσετε μικρότερη τιμή. Αυτό θα είναι το τελικό μας σχήμα. Μπορείτε τώρα να το εξάγετε σαν αρχείο STL.

5 ΚΑΤΑΣΚΕΥΑΖΟΝΤΑΣ ΜΙΑ ΣΤΡΟΦΗ Στο σημείο αυτό θα κατασκευάσουμε μια στροφή για τη σιδηροδρομική τροχιά. Θα χρησιμοποιήσουμε τις ίδιες διαστάσεις. ΒΗΜΑ 1. Στο FreeCAD επιλέξτε Create a new Empty Document - Part Design Create a New Sketch XY-Plane και τέλος OK. ΒΗΜΑ 2. Χαράξτε δύο τόξα χρησιμοποιώντας το Center and end points. Η αρχή και το τέλος κάθε τόξου πρέπει να βρίσκεται πάνω στον οριζόντιο και στον κατακόρυφο άξονα αντίστοιχα (βλέπε σχήμα). Κατασκευάστε ευθύγραμμα τμήματα που να ενώνουν τα άκρα των τόξων, έτσι ώστε να έχετε ένα κλειστό σχήμα. Η ακτίνα του μικρότερου τόξου θα είναι 100 mm. Η απόσταση μεταξύ των τόξων θα είναι 37 mm. ΒΗΜΑ 3. Κλείστε το σχήμα και υψώστε το κατά 5mm (pad).

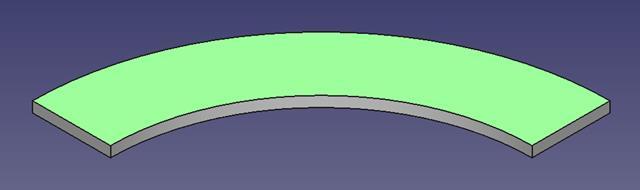

6 ΒΗΜΑ 4. Επιλέξτε την πάνω επιφάνεια του σχήματος. Έπειτα, κάντε κλικ στο Create Sketch. ΒΗΜΑ 5. Χαράξτε 4 τόξα σύμφωνα με το σχήμα που ακολουθεί. Η αρχή και το τέλος κάθε τόξου πρέπει να βρίσκεται πάνω στον οριζόντιο και στον κατακόρυφο άξονα αντίστοιχα. Κατασκευάστε ευθύγραμμα τμήματα που να ενώνουν τα άκρα των δύο ζευγαριών τόξων, έτσι ώστε να έχετε δύο κλειστά σχήματα όπως το παρακάτω σχήμα.

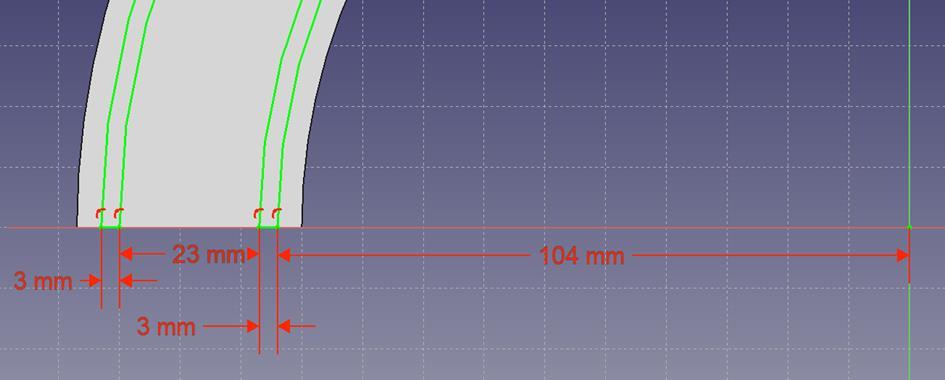

7 ΒΗΜΑ 6. Ορίστε την ακτίνα του μικρότερου τόξου στα 104 mm. Η απόσταση μεταξύ των δύο τόξων και στα δύο ζευγάρια πρέπει να είναι 3 mm. Η απόσταση μεταξύ του πρώτου και του δεύτερου ζευγαριού τόξων πρέπει να είναι 23 mm (όπως το σχήμα). Κατόπιν, κλείστε το σχήμα. ΒΗΜΑ 7. Επιλέξτε το σκίτσο και δημιουργήστε μια εσοχή-αυλακιά (pocket) μήκους 2 mm. ΒΗΜΑ 8. Τώρα θέλουμε να εξομαλύνουμε μερικές ακμές. Για το σκοπό αυτό, επιλέξτε τις ακμές που υποδεικνύονται στο σχήμα που ακολουθεί (επιλέγονται επίσης και δύο ακμές που δεν φαίνονται

8 στο σχήμα). Για να επιλέξετε πολλές ακμές κρατήστε πατημένο το πλήκτρο CTRL και κάντε κλικ σε κάθε μία από αυτές. Στη συνέχεια επιλέξτε το εργαλείο fillet: Εισάγετε ακτίνα με τιμή 0.5 mm. Αν το σχήμα εξαφανιστεί, πιθανόν οφείλεται στο ότι η ακτίνα είναι πολύ μεγάλη. Προσπαθήστε να δώσετε μικρότερη τιμή. Αυτό θα είναι το τελικό μας σχήμα. Μπορείτε να εξάγετε το αρχείο STL.
