Ανοδιωμένο σύστημα καγκέλων αλουμινίου

Transcript

1 1

2 2 3 Ανοδιωμένο σύστημα καγκέλων αλουμινίου

3 4 5 Γνωρίστε τον κόσμο της ανοδίωσης Η εταιρεία ΜΑΚΕΔΟΝΙΚΗ-ΠΑΝΙΔΗΣ ΑΒΕΕ, με συνεχή παρουσία στο χώρο του αλουμινίου από το 1974, σήμερα είναι μια από τις πλέον σύγχρονες, δυναμικές και διαρκώς αναπτυσσόμενες στον τομέα των εξαγωγών ελληνικές βιομηχανίες παραγωγής εξαρτημάτων για συστήματα αλουμινίου και συστημάτων καγκέλων αλουμινίου. Η ΜΑΚΕΔΟΝΙΚΗ-ΠΑΝΙΔΗΣ καλύπτει το ευρύτερο φάσμα αναγκών της αγοράς αλουμινίου χρησιμοποιώντας και τις δυο μεθόδους επιφανειακής επεξεργασίας του αλουμινίου, την ανοδίωση και την ηλεκτροστατική βαφή. Στοχεύοντας διαρκώς στην παραγωγή νέων καινοτόμων προϊόντων υψηλής ποιότητας, η εταιρεία ολοκλήρωσε την νέα της επένδυση, την εγκατάσταση ενός ολοκληρωμένου και σύγχρονου συστήματος ανοδίωσης. ΑΝΟΔΙΩΣΗ Η ανοδίωση είναι μια ηλεκτροχημική διαδικασία, κατά την οποία επιτυγχάνεται η τεχνική δημιουργία στρώματος οξειδίου στην επιφάνεια του αλουμινίου. Επειδή η διαδικασία γίνεται σε απόλυτα ελεγχόμενες συνθήκες, αυτό το στρώμα οξειδίου είναι πάρα πολύ συνεκτικό και σκληρό. Το ανοδικό επίστρωμα είναι διαφανές και η δομή του φέρει πόρους και επιτρέπει την ενσωμάτωση χρωστικών υλών για την επίτευξη του χρωματισμού. Η ανοδίωση αποτελεί καθοριστικό παράγοντα για την επιφανειακή επεξεργασία του αλουμίνιου είτε αυτό χρησιμοποιείται σε αρχιτεκτονικές εφαρμογές, είτε σε βιομηχανικά προφίλ. Με την ανοδίωση αφ ενός μεν βελτιώνεται η αντιδιαβρωτική συμπεριφορά του αλουμινίου, αφ ετέρου δε επιτυγ- χάνεται η διακοσμητική εμφάνιση και η αισθητική όψη του υλικού. Το πάχος ανοδίωσης αντιστοιχεί στο πάχος σε μικρά (μm=χιλιοστά χιλιοστομέτρου) του επιστρώματος του οξειδίου του αλουμινίου της σημαντικής επιφάνειας. Ανάλογα με τη χρήση και το περιβάλλον για το οποίο προσδιορίζεται η κατασκευή, επιβάλλεται και το ελάχιστο επιτρεπόμενο πάχος ανοδίωσης. Η ΜΑΚΕΔΟΝΙΚΗ-ΠΑΝΙΔΗΣ επιτυγχάνει ανοδίωση με μέγιστη ποιότητα, αντίστοιχη σε πάχος 20 μικρών και άνω. Η τελική εμφάνιση των ανοδιωμένων προϊόντων αλουμινίου μπορεί να είναι άχρωμη (φυσικό χρώμα) ή έγχρωμη. Οι βασικοί χρωματισμοί που έχουν επικρατήσει διεθνώς είναι καφέ και μαύρο. Η ΜΑΚΕΔΟΝΙΚΗ-ΠΑΝΙΔΗΣ είναι η πρώτη εταιρεία στην Ελλάδα που σχεδίασε και παράγει στις εγκαταστάσεις της ανοδιωμένα συστήματα καγκέλων αλουμινίου.

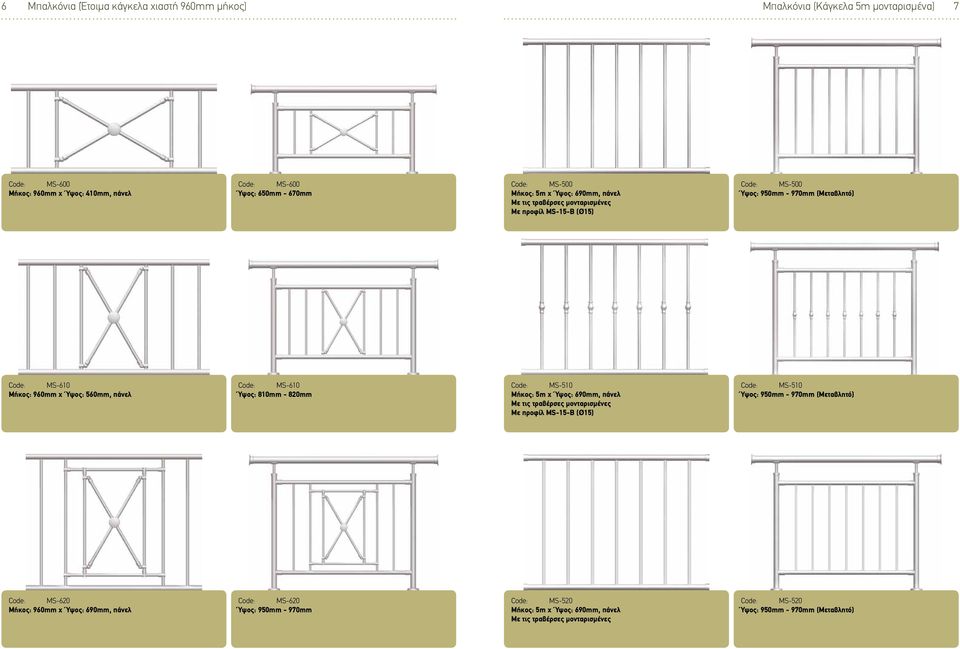

4 6 Mπαλκόνια (Έτοιμα κάγκελα χιαστή 960mm μήκος) Mπαλκόνια (Κάγκελα 5m μονταρισμένα) 7 MS-600 Mήκος: 960mm x Ύψος: 410mm, πάνελ MS-600 Ύψος: 650mm - 670mm MS-500 Mήκος: 5m x Ύψος: 690mm, πάνελ Mε τις τραβέρσες μονταρισμένες Mε προφίλ MS-15-B (Ø15) MS-500 MS-610 Mήκος: 960mm x Ύψος: 560mm, πάνελ MS-610 Ύψος: 810mm - 820mm MS-510 Mήκος: 5m x Ύψος: 690mm, πάνελ Mε τις τραβέρσες μονταρισμένες Mε προφίλ MS-15-B (Ø15) MS-510 MS-620 Mήκος: 960mm x Ύψος: 690mm, πάνελ MS-620 Ύψος: 950mm - 970mm MS-520 Mήκος: 5m x Ύψος: 690mm, πάνελ Mε τις τραβέρσες μονταρισμένες MS-520

5 8 Mπαλκόνια (Κάγκελα 5m μονταρισμένα) Mπαλκόνια 9 MS-530 Mήκος: 5m x Ύψος: 690mm, πάνελ Mε τις τραβέρσες μονταρισμένες MS-530 MS-560 Mήκος: 5m x Ύψος: 690mm, πάνελ Mε τις τραβέρσες μονταρισμένες MS-560 MS-540 Mήκος: 5m x Ύψος: 690mm, πάνελ Mε τις τραβέρσες μονταρισμένες MS-540 Εσωτερική τοποθέτηση των προφίλ (Ø16) Α Εξωτερική τοποθέτηση των προφίλ Ø 16 A (6) Ύψος: 950mm - 980mm (Μεταβλητό) MS-550 Mήκος: 5m x Ύψος: 690mm, πάνελ Mε τις τραβέρσες μονταρισμένες MS-550 MS-150 Πλαίσιο καγκέλου για τζάμι

6 10 Mπαλκόνια (Ευθύγραμμη τοποθέτηση) 11 Εξωτερική τοποθέτηση των προφίλ Ø 16 A (2) Ύψος: 430mm - 460mm Εξωτερική τοποθέτηση των προφίλ Ø 16 A (3) Ύψος: 560mm - 590mm Εξωτερική τοποθέτηση των προφίλ Ø 16 A (4) Ύψος: 690mm - 720mm Εξωτερική τοποθέτηση των προφίλ Ø 16 A (5) Ύψος: 820mm - 850mm Εξωτερική ευθύγραμμη τοποθέτηση των προφίλ Ø 16 σε μπαλκόνια χωρίς γωνίες Εξωτερική τοποθέτηση των προφίλ Ø 16 A (6) Ύψος: 950mm - 980mm

7 12 Περιφράξεις Περιφράξεις 13 Περίφραξη Ύψος: 75cm, μήκος: 2.90m, 3 προφίλ MS-150 Aνοδίωση: Φυσική Mαύρη Καφέ Περίφραξη Ύψος: 1m, μήκος: 2.90m, 4 προφίλ MS-150 Aνοδίωση: Φυσική Mαύρη Καφέ code: code: MS-150 code: 1060 MS-76 code: 1062 Περίφραξη Ύψος: 1m, μήκος: 2.90m, 5 προφίλ MS-150 Aνοδίωση: Φυσική Mαύρη Καφέ Διατίθενται σε διάφορα ύψη

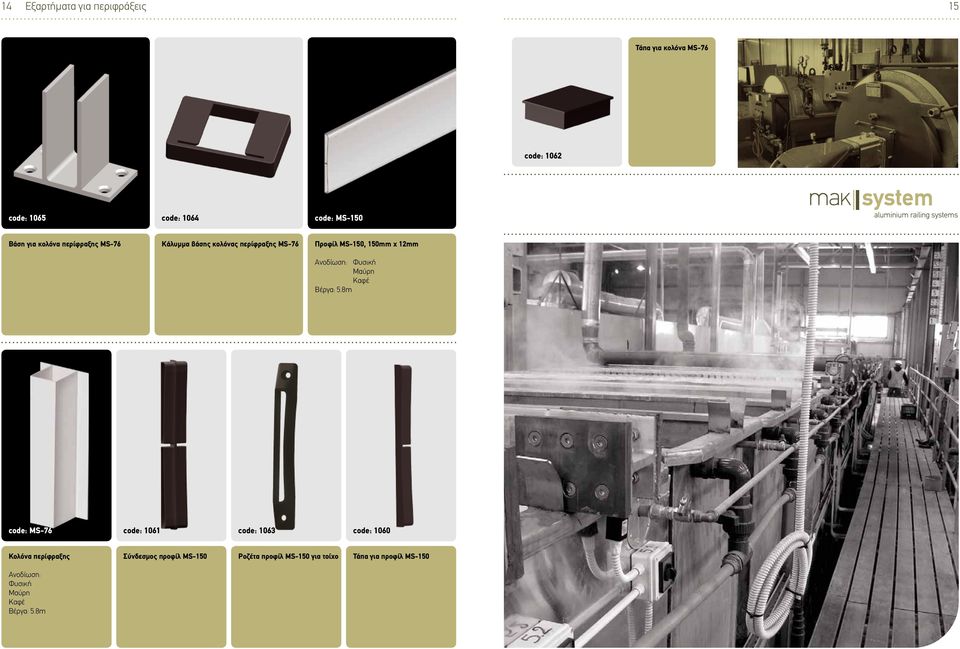

8 14 Εξαρτήματα για περιφράξεις 15 Τάπα για κολόνα MS-76 code: 1062 code: 1065 code: 1064 code: MS-150 Βάση για κολόνα περίφραξης MS-76 Κάλυμμα βάσης κολόνας περίφραξης MS-76 Προφίλ MS-150, 150mm x 12mm Aνοδίωση: Φυσική Mαύρη Καφέ Βέργα: 5.8m code: MS-76 code: 1061 code: 1063 code: 1060 Kολόνα περίφραξης Σύνδεσμος προφίλ MS-150 Ροζέτα προφίλ MS-150 για τοίχο Τάπα για προφίλ MS-150 Aνοδίωση: Φυσική Mαύρη Καφέ Βέργα: 5.8m

9 16 Κολόνες MS-37 Κολόνες MS-39 Κολόνες MS Έτοιμες κολόνες σε διάφορα ύψη για εξωτερική τοποθέτηση (προφίλ Ø16) Έτοιμες κολόνες σε διάφορα ύψη για εσωτερική τοποθέτηση (προφίλ Ø16) Έτοιμες κολόνες σε διάφορα ύψη για γωνιακή, εξωτερική και εσωτερική τοποθέτηση (προφίλ Ø16) ύψος 310mm, εξωτερική στήριξη προφίλ Ø16 (2 προφίλ Ø16) ύψος 440mm, εξωτερική στήριξη προφίλ Ø16 (3 προφίλ Ø16) ύψος 310mm, εσωτερική τοποθέτηση προφίλ Ø16 (2 προφίλ Ø16) ύψος 440mm, εσωτερική τοποθέτηση προφίλ Ø16 (3 προφίλ Ø16) ύψος 310mm, για γωνία (2 προφίλ Ø16) Κολόνα Φ40 ύψος 440mm, για γωνία (3 προφίλ Ø16) ύψος 570mm, για γωνία (4 προφίλ Ø16) MS mm MS mm MS mm MS mm MS mm MS mm MS mm ύψος 570mm, εξωτερική στήριξη προφίλ Ø16 (4 προφίλ Ø16) ύψος 700mm, εξωτερική στήριξη προφίλ Ø16 (5 προφίλ Ø16) ύψος 570mm, εσωτερική τοποθέτηση προφίλ Ø16 (4 προφίλ Ø16) ύψος 700mm, εσωτερική τοποθέτηση προφίλ Ø16 (5 προφίλ Ø16) ύψος 700mm, για γωνία (5 προφίλ Ø16) ύψος 830mm, για γωνία (6 προφίλ Ø16) MS mm MS mm MS mm MS mm MS mm MS mm ύψος 830mm, εξωτερική στήριξη προφίλ Ø16 (6 προφίλ Ø16) MS mm ύψος 830mm, εσωτερική τοποθέτηση προφίλ Ø16 (6 προφίλ Ø16) MS mm Έτοιμες τρυπημένες κολόνες για εύκολη και γρήγορη τοποθέτηση

10 18 Μπαλκόνια Εξωτερική τοποθέτηση Εξαρτήματα code: 1024 code: 1027 Ροζέτα κουπαστής Ø50 Ροζέτα βάσης για κολόνα Ø code: 1038 Σύνδεσμος γωνίας 90 για προφίλ Ø16 code: 1013 Γωνιακός σύνδεσμος κουπαστών code: 1020 code: 1023 code: 1017 Έτοιμες τρυπημένες κολόνες για εύκολη και γρήγορη τοποθέτηση Τάπα για προφίλ Ø16χ3.50mm Σύνδεσμος κουπαστής Ø50 με κολόνα Ø40, μεταβλητού ύψους Σύνδεσμος κολόνας Ø40 με προφίλ Ø16 Εξωτερική τοποθέτηση

11 20 Μπαλκόνια Εσωτερική τοποθέτηση Εξαρτήματα code: 1024 code: 1027 Ροζέτα κουπαστής Ø50 Ροζέτα βάσης για κολόνα Ø code: 1025 code: 1014 code: 1018 Έτοιμες τρυπημένες κολόνες για εύκολη και γρήγορη τοποθέτηση Ρυθμιζόμενη γωνία κουπαστών Ø50 Σύνδεσμος ρυθμιζόμενης γωνίας για προφίλ Ø16 Σύνδεσμος κολόνας Ø40 με προφίλ Ø16 Εσωτερική τοποθέτηση

12 22 Σκάλες Εξωτερική τοποθέτηση Εξαρτήματα Σκάλα με γωνιακή κολόνα 1 5 code: 1024 code: Ροζέτα κουπαστής Ø50 Ροζέτα βάσης για κολόνα Ø code: 1016 Ρυθμιζόμενη γωνία κουπαστών Ø50 με κολόνα Ø40 μεταβλητού ύψους code: 1017 Σύνδεσμος κολόνας Ø40 με προφίλ Ø16 Εξωτερική τοποθέτηση code: 1025 code: 1026 code: 1021 code: 1022 Έτοιμες τρυπημένες κολόνες για εύκολη και γρήγορη τοποθέτηση Ρυθμιζόμενη γωνία κουπαστών Ø50 Τάπα Ø55 για κουπαστή Ø50 Σύνδεσμος κουπαστής Ø50 με κολόνα Ø40, μεταβλητού ύψους Ρυθμιζόμενος σύνδεσμος κουπαστής Ø50 με κολόνα Ø40, μεταβλητού ύψους

13 24 Σκάλες Εξωτερική τοποθέτηση Εξαρτήματα Σκάλα με διπλές κολόνες 1 5 code: 1024 code: Ροζέτα κουπαστής Ø50 Ροζέτα βάσης για κολόνα Ø code: 1038 Σύνδεσμος γωνίας 90 για προφίλ Ø16 code: 1013 Γωνιακός σύνδεσμος κουπαστών code: 1025 code: 1026 code: 1021 code: 1022 Έτοιμες τρυπημένες κολόνες για εύκολη και γρήγορη τοποθέτηση Ρυθμιζόμενη γωνία κουπαστών Ø50 Τάπα Ø55 για κουπαστή Ø50 Σύνδεσμος κουπαστής Ø50 με κολόνα Ø40, μεταβλητού ύψους Ρυθμιζόμενος σύνδεσμος κουπαστής Ø50 με κολόνα Ø40, μεταβλητού ύψους

14 26 Μπαλκόνια, Σκάλες Εξαρτήματα Σύστημα καθέτου ανοδιωμένου καγκέλου πάνελ 1 code: 1024 code: 1027 code: 1016 Ροζέτα κουπαστής Ø50 Ροζέτα βάσης για κολόνα Ø40 Ρυθμιζόμενη γωνία κουπαστών Ø50 με κολόνα Ø40 μεταβλητού ύψους code: 1022 Ρυθμιζόμενος σύνδεσμος κουπαστής Ø50 με κολόνα Ø40, μεταβλητού ύψους code: 1047 Σύνδεσμος προφίλ Ø16 με προφίλ Ø15 για σκάλα code: 1026 Τάπα Ø55 για κουπαστή Ø code: 1048 code: 1049 code: 1052 Έτοιμες τρυπημένες κολόνες για εύκολη και γρήγορη τοποθέτηση Διακοσμητικό για προφίλ Ø15 Διακοσμητικό για προφίλ Ø15 Σύνδεσμος προφίλ Ø16 με προφίλ Ø15

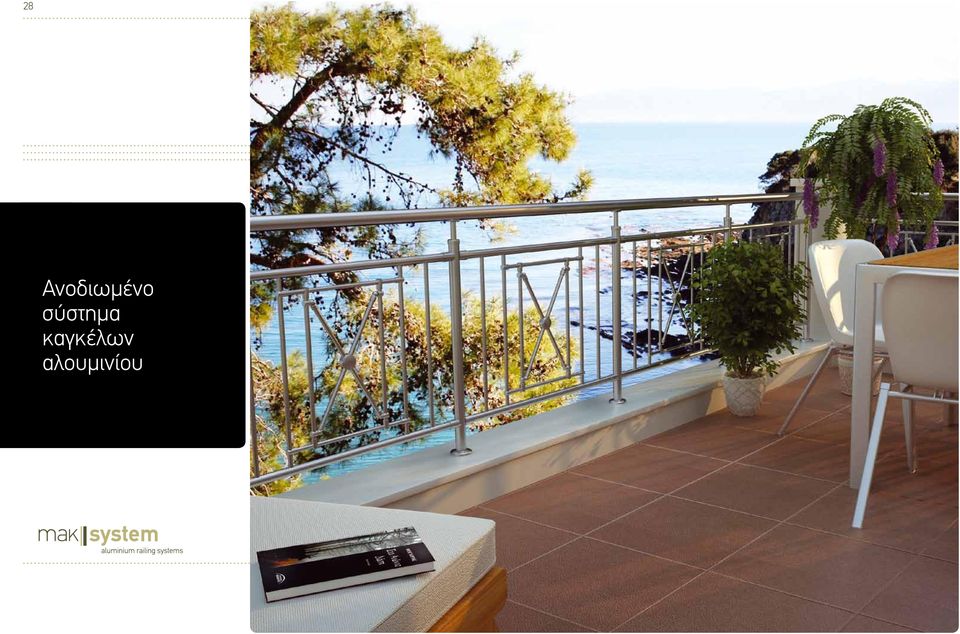

15 28 29 Ανοδιωμένο σύστημα καγκέλων αλουμινίου

16 30 Εξαρτήματα για ανοδιωμένο σύστημα καγκέλων αλουμινίου Εξαρτήματα για ανοδιωμένο σύστημα καγκέλων αλουμινίου 31 code: 1028 code: 1033 code: 1032 code: 1034 code: 1066 code: 1010 code: 1037 code: 1024 code: 1045 Πίρος στήριξης κολόνας Ø40 Βάση στήριξης κολόνας Ø40 με κάλυμμα αλουμινίου Διπλή βάση στήριξης κολόνας Ø40 με κάλυμμα αλουμινίου Βάση εξωτερικής στήριξης κολόνας Ø40 Σύνδεσμος κολόνας Ø40 με προφίλ ΜS-150 Ροζέτα Ø40 (ύψος: 50mm) Ροζέτα Ø40 (ύψος: 27mm) Ροζέτα κουπαστής Ø50 Ροζέτα κουπαστής Ø50 για τοίχο code: 1021 code: 1023 code: 1022 code: 1031 code: 1036 code: 1044 code: 1027 code: 1015 Σύνδεσμος κουπαστής Ø50 με κολόνα Ø40, μεταβλητού ύψους Σύνδεσμος κουπαστής Ø50 με κολόνα Ø40, μεταβλητού ύψους Ρυθμιζόμενος σύνδεσμος κουπαστής Ø50 με κολόνα Ø40, μεταβλητού ύψους Επιτοίχιο στήριγμα κουπαστής Ø50 Ροζέτα για τραβέρσα Ø30 (ύψος: 27mm) Ροζέτα τραβέρσας Ø30 για τοίχο Ροζέτα βάσης για κολόνα Ø40 Σύνδεσμος κολόνας Ø40 με τζάμι code: 1013 code: 1025 code: 1016 code: 1041 code: 1038 code: 1014 code: 1017 code: 1018 Γωνιακός σύνδεσμος κουπαστών 90 Ρυθμιζόμενη γωνία κουπαστών Ø50 Ρυθμιζόμενη γωνία κουπαστών Ø50 με κολόνα Ø40 μεταβλητού ύψους Σύνδεσμος για κουπαστή Ø50 με κολόνα Ø40 μεταβλητού ύψους Σύνδεσμος γωνίας 90 για προφίλ Ø16 Σύνδεσμος ρυθμιζόμενης γωνίας για προφίλ Ø16 Σύνδεσμος κολόνας Ø40 με προφίλ Ø16 Εξωτερική τοποθέτηση Σύνδεσμος κολόνας Ø40 με προφίλ Ø16 Εσωτερική τοποθέτηση

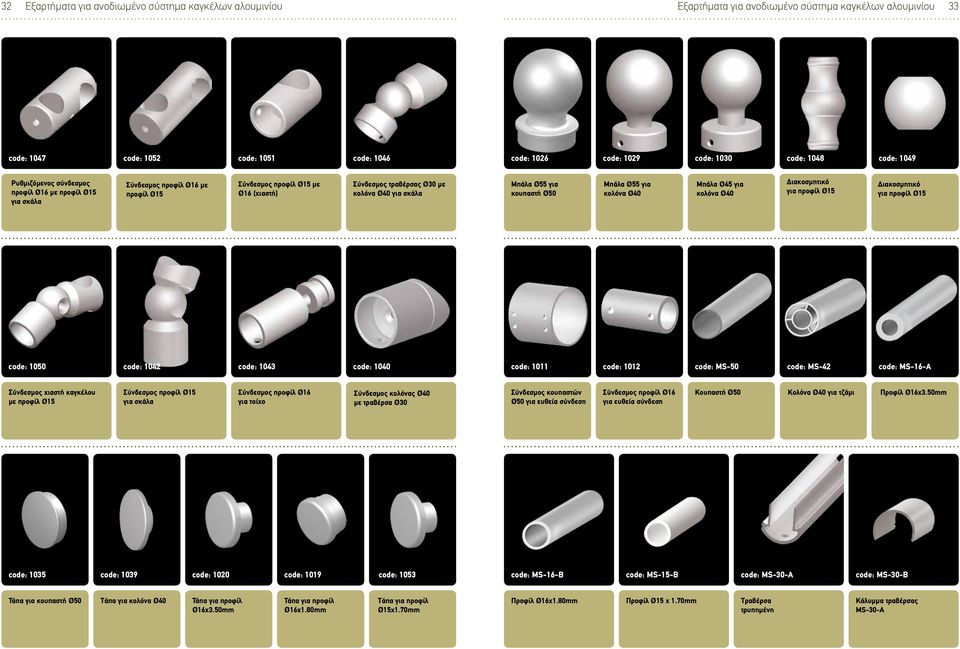

17 32 Εξαρτήματα για ανοδιωμένο σύστημα καγκέλων αλουμινίου Εξαρτήματα για ανοδιωμένο σύστημα καγκέλων αλουμινίου 33 code: 1047 code: 1052 code: 1051 code: 1046 code: 1026 code: 1029 code: 1030 code: 1048 code: 1049 Ρυθμιζόμενος σύνδεσμος προφίλ Ø16 με προφίλ Ø15 για σκάλα Σύνδεσμος προφίλ Ø16 με προφίλ Ø15 Σύνδεσμος προφίλ Ø15 με Ø16 (χιαστή) Σύνδεσμος τραβέρσας Ø30 με κολόνα Ø40 για σκάλα Μπάλα Ø55 για κουπαστή Ø50 Μπάλα Ø55 για κολόνα Ø40 Μπάλα Ø45 για κολόνα Ø40 Διακοσμητικό για προφίλ Ø15 Διακοσμητικό για προφίλ Ø15 code: 1050 code: 1042 code: 1043 code: 1040 code: 1011 code: 1012 code: MS-50 code: MS-42 code: MS-16-A Σύνδεσμος χιαστή καγκέλου με προφίλ Ø15 Σύνδεσμος προφίλ Ø15 για σκάλα Σύνδεσμος προφίλ Ø16 για τοίχο Σύνδεσμος κολόνας Ø40 με τραβέρσα Ø30 Σύνδεσμος κουπαστών Ø50 για ευθεία σύνδεση Σύνδεσμος προφίλ Ø16 για ευθεία σύνδεση Κουπαστή Ø50 για τζάμι Προφίλ Ø16χ3.50mm code: 1035 code: 1039 code: 1020 code: 1019 code: 1053 code: MS-16-B code: MS-15-B code: MS-30-A code: MS-30-B Τάπα για κουπαστή Ø50 Tάπα για κολόνα Ø40 Τάπα για προφίλ Ø16χ3.50mm Τάπα για προφίλ Ø16χ1.80mm Tάπα για προφίλ Ø15χ1.70mm Προφίλ Ø16χ1.80mm Προφίλ Ø15 χ 1.70mm Tραβέρσα τρυπημένη Κάλυμμα τραβέρσας MS-30-A
