1 نوآوری و فناوری برای توسعه آزمایشگاه سیستمهای قدرت و انرژیهای نو Power Systems & Renewable Energy Labs

2 درباره ما معرفی شرکت تجهیزات ابزارآزما در سال 1387 با هدف فعالیت در حوزه مهندسی برق تأسیس گردید. گروه موسسین شرکت با تکیه بر سال ها فعالیت در حوزه فعالیت های دانشگاهی و صنعتی مجموعه ای را پدید آورده اند که هم اکنون به یکی از معتبرترین شرکت های داخلی مجری پروژه های صنعتی و تولید کننده تجهیزات آزمایشگاهی تبدیل شده است. تجهیز بیش از سی دانشگاه و مرکز آموزشی معتبر کشور و همچنین تولید تجهیزات خاص در حوزه مهندسی برق برای مراکز تحقیقاتی پژوهشکده ها وزارت دفاع و شرکت برق بخشی از توان فنی شرکت می باشد. با گسترش مجموعه محصوالت آموزشی آزمایشگاهی شرکت هم اکنون در حوزه های مهندسی پزشکی مکانیک فیزیک و عمران نیز فعالیت می نماید. برگزاری دورههای آموزشی طراحی و ساخت منابع تغذیه و درایو موتورهای الکتریکی و همچنین اتوماسیون صنعتی و ابزار دقیق نیز از دیگر زمینه های فعالیت شرکت می باشند. گروه فنی شرکت شامل بخش طراحی و پیاده سازی سخت افزار بخش برنامه نویسی بخش کنترل کیفیت و بخش تحقیق و توسعه می باشد. تنوع تخصص تجربه و دانش فنی و همچنین ساماندهی منسجم این گروه باعث گردیده تا توان فنی گسترده ای جهت اجرای پروژه های متنوع حوزه مهندسی در دسترس باشد. کلیه تجهیزات آموزشی - آزمایشگاهی شرکت بر اساس سرفصل های مصوب جدید وزارت علوم طراحی گردیده و دارای دستور کار های مدون می باشد. امکان طراحی و ساخت سفارشی طراحی ماژوالر قابلیت کنترل و مانیتورینگ از طریق کامپیوتر از دیگر ویژگی های نوین و منحصر بفرد این تجهیزات می باشد. ما همواره تاش میکنیم با ارائه کیفیت ساخت مناسب و خدمات پس از فروش گسترده نظر مساعد مشتریان خود را جلب نماییم. افتخارات کسب عنوان کارآفرین برتر دانشگاهی در استان خراسان رضوی تایید صاحیت و کسب عنوان دانش بنیان از کارگروه ارزشیابی و تشخیص صاحیت شرکت های دانش بنیان تقدیر شده از سوی سومین نمایشگاه تجهیزات و مواد آزمایشگاهی ساخت ایران تقدیر شده از سوی ششمین کنفرانس بین المللی سیستم ها و فناوری های الکترونیک قدرت )PEDSTC( تقدیر شده و برگزیده چهارمین جشنواره ملی علم تا عمل تقدیر شده و کسب عنوان برترین واحد فناور در نمایشگاه هفته پژوهش از سوی مرکز رشد دانشگاه فردوسی مشهد تقدیر شده از سوی سومین نمایشگاه بینالمللی سیستمها و فناوریهای الکترونیک قدرت )PEDSTC( 1390.

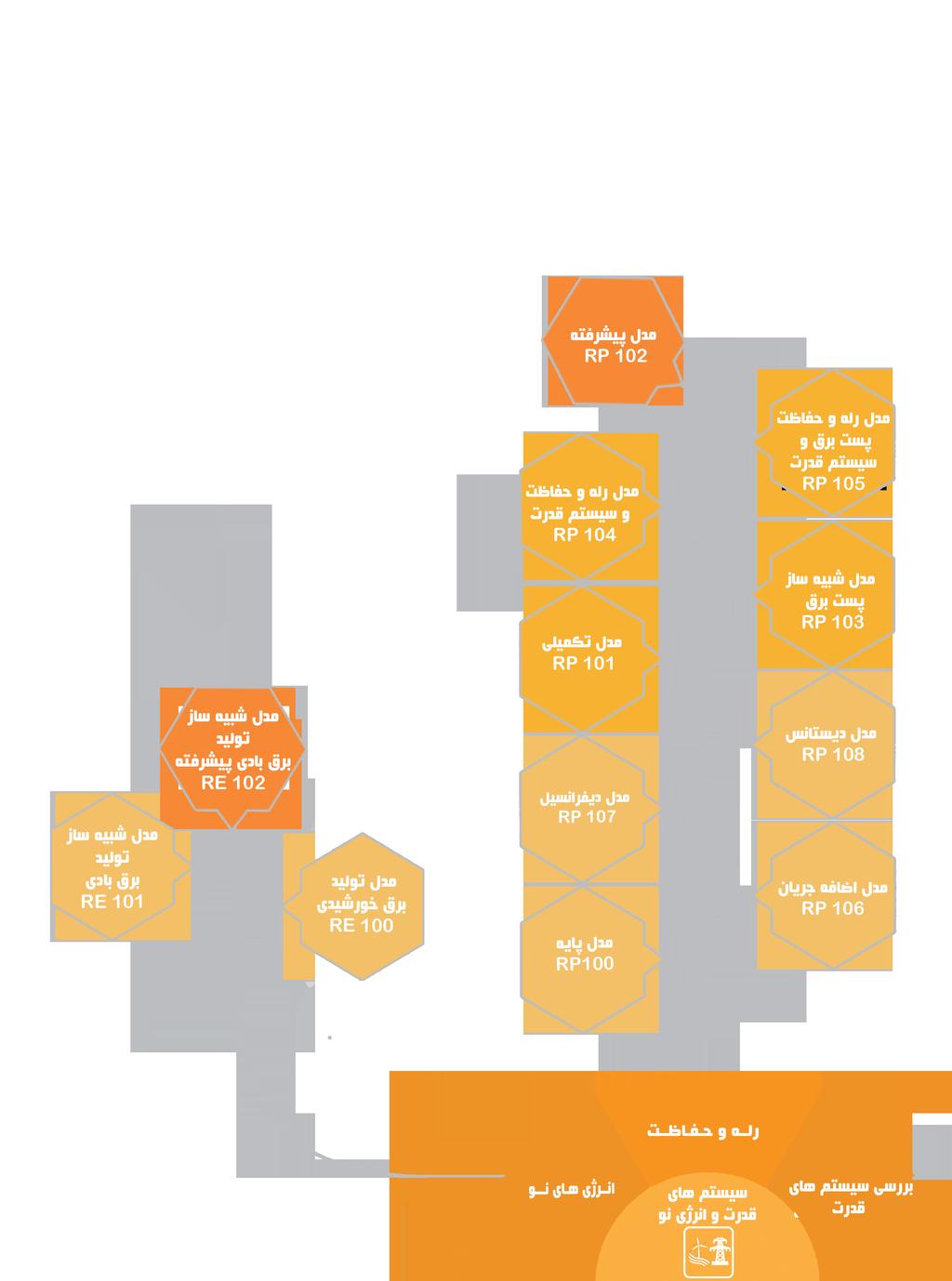

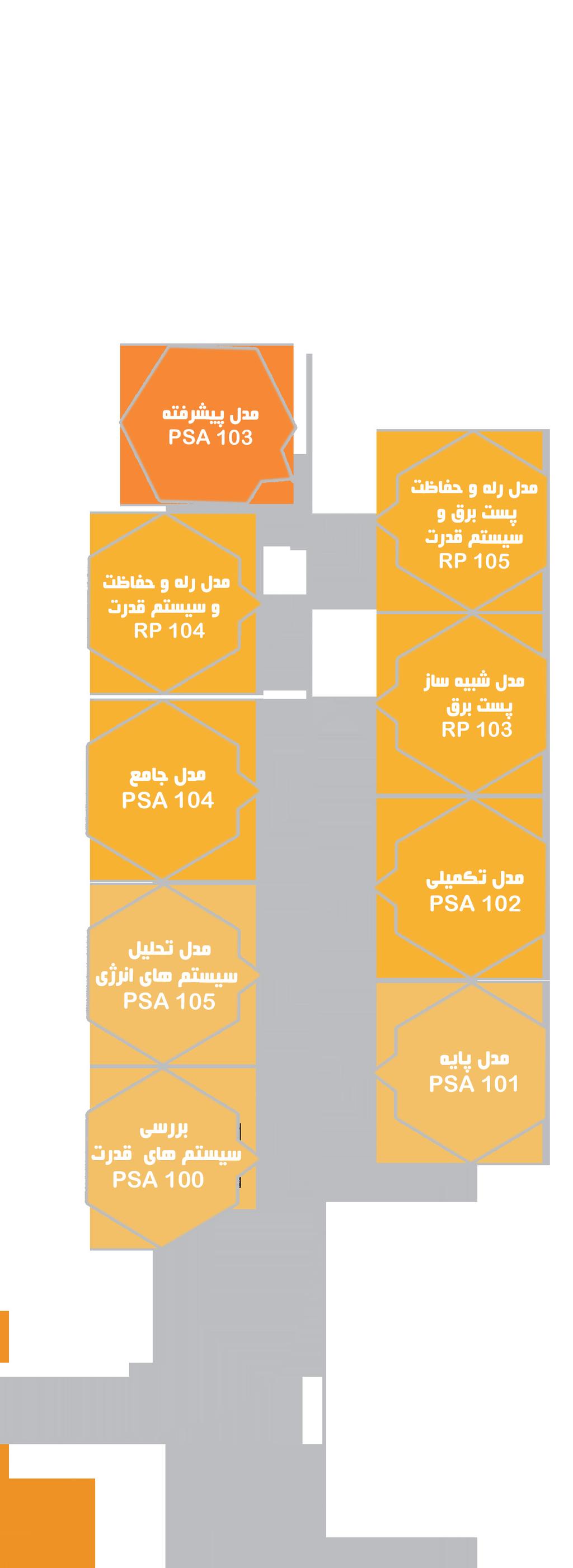

3 آزمایشگاه انرژیهای نو شرکت تجهیزات ابزار آزما در یک نگاه دسته سیستم های قدرت و انرژی های نو شامل هجده محصول در زیر مجموعه های سیستم های قدرت رله و حفاظت و انرژی های نو می باشد. طیف رنگی به کار برده شده در چارت نشان دهنده میزان تکنولوژی به کار برده شده در محصوالت می باشد. مدل های پایه مدل های تکمیلی مدل های پیشرفته 1-1

4 Renewable Energy Lab Abzarazma Instrument 1-2

5

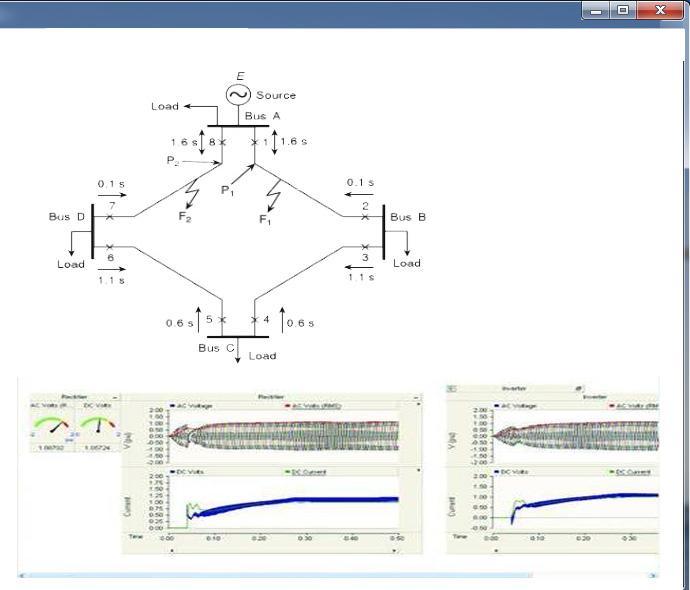

6 آزمایشگاههای سیستمهای قدرت Power Systems Labs

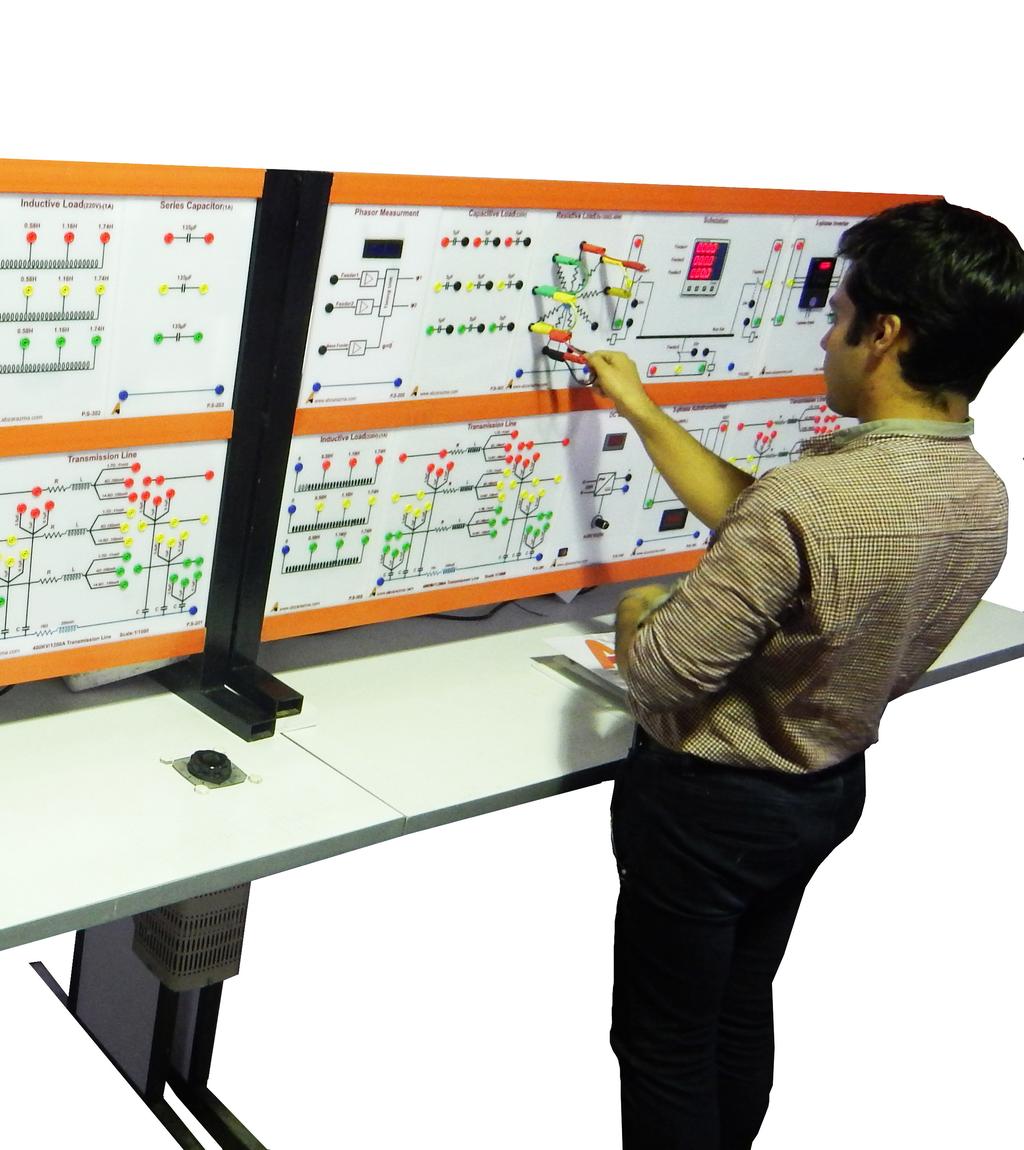

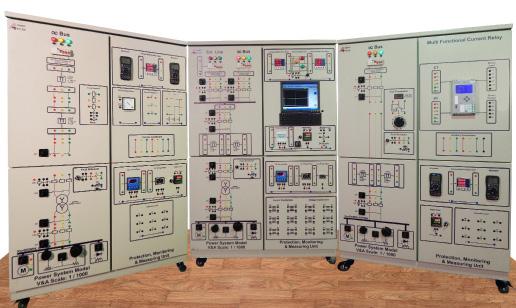

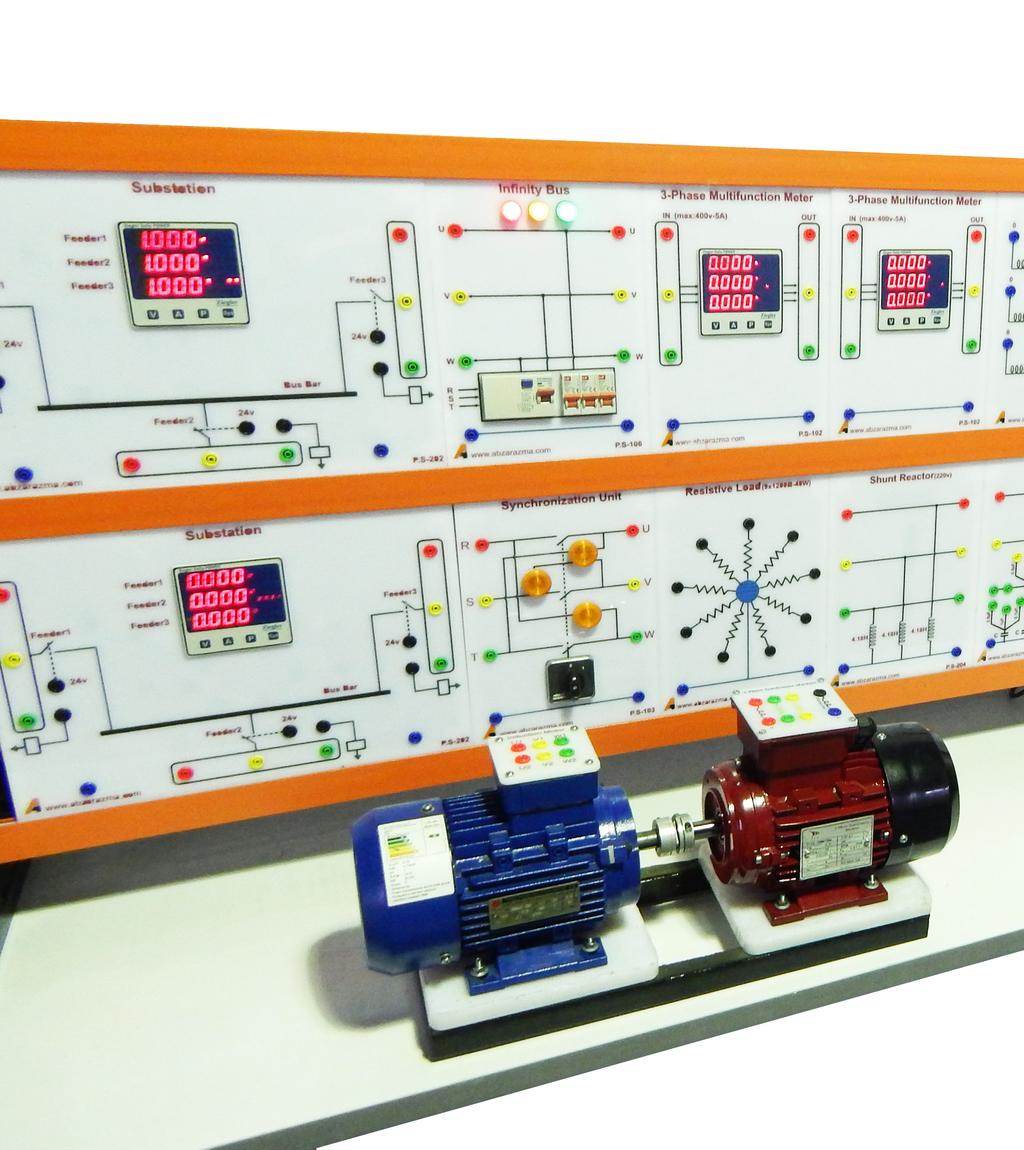

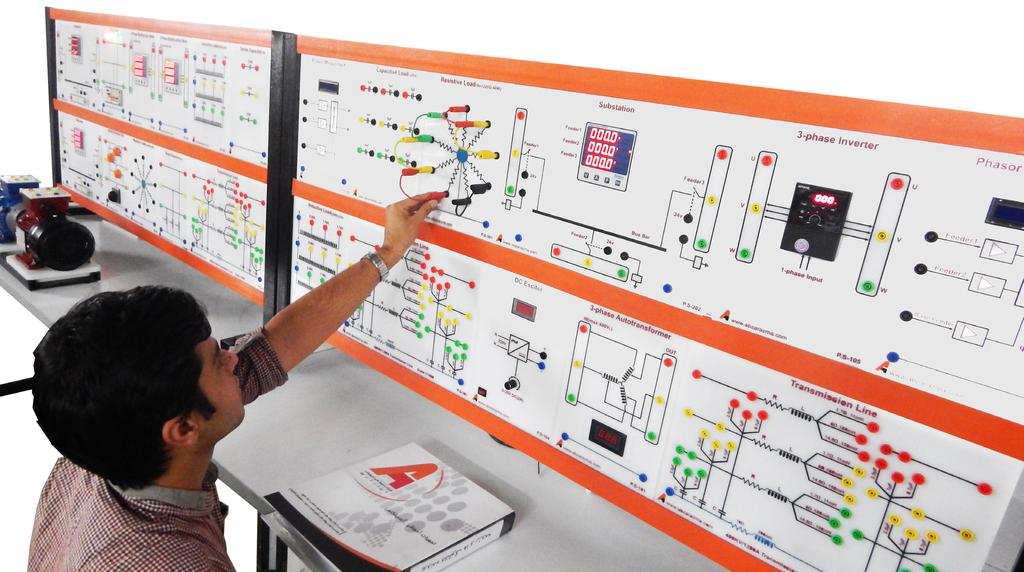

7 قدرت سیستمهای آزمایشگاه Power Systems Lab معرفی: و انتقال تولید شامل قدرت های سیستم مفاهیم انتقال جهت آموزنده دستگاههای سری این صورت به دستگاه طراحی است. شده ساخته و طراحی متفاوت سطوح در الکتریکی توان توزیع خطی الکتریکی بارهای و سنکرون ژنراتور برق پست انتقال خطوط π مدل و بوده ماژوالر کاما و )FACT( ادوات طریق از شبکه کنترل امکان پیشرفته سطوح در میباشند. ماژولها این از برخی )Conventional( سنتی روش به شبکه کنترل و مانیتورینگ امکان است. شده فراهم شبکه حفاظت است. شده فراهم پیشرفته مدلهای در SCADA روش به و مدلها همهی در 5-1

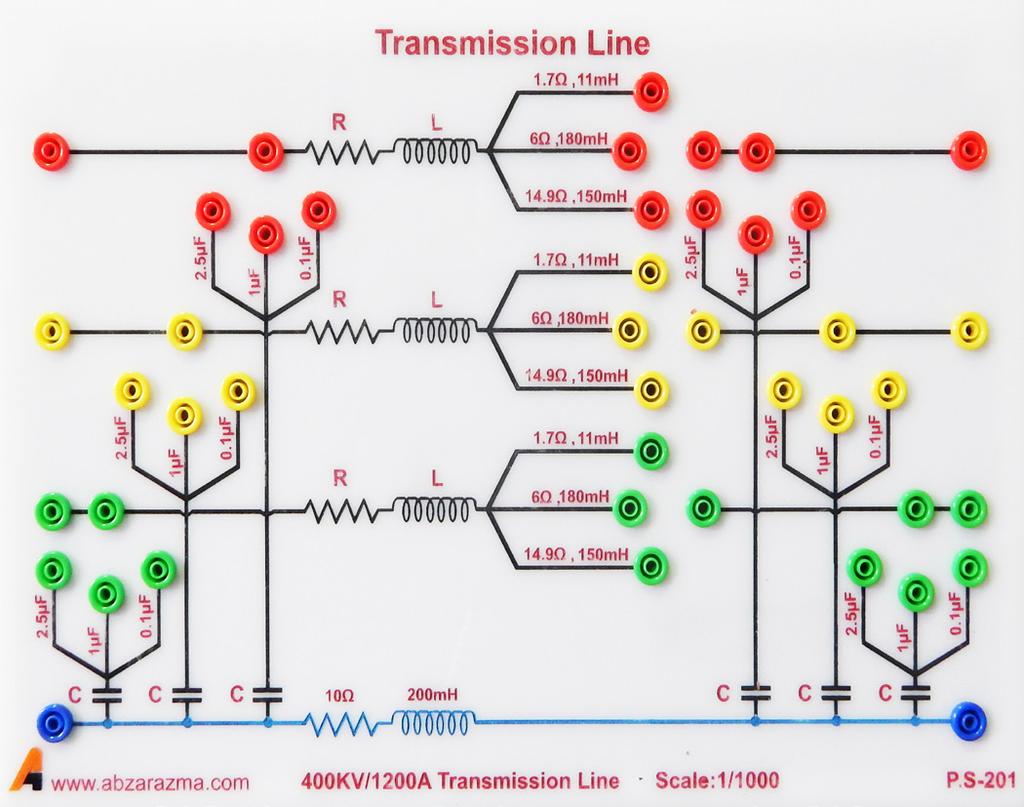

8 سه خط انتقال کوتاه متوسط و بلند بر مبنای مقادیر واقعی سه خط انتقال موجود در شبکه برق ایران مدل گردیده است. مدل مورد استفاده از نوع π بوده و مقیاس ولتاژ و جریان خط مدل شده یک هزارم و مقیاس توان یک میلیونم میباشد. در دستور کار ویژهی دستگاه بررسی پدیدههای مختلفی که در خط انتقال روی میدهد طرح شده است. شبیه ساز نیروگاه برق با استفاده از اینورتر سه فاز موتور سه فاز و ژنراتور سنکرونطراحی شده است. برای تنظیم فرکانس خروجی ژنراتور سنکرون سرعت چرخش مجموعه بهم کوپل شدهی موتور و ژنراتور تنظیم دور میشوند. جهت تنظیم توان راکتیو تزریقی ژنراتور به شبکه نیز از تغییر جریان تحریک استفاده شده است. در سطوح پیشرفته دستگاه عاوه بر مانیتورینگ و کنترل سنتی و محلی امکان مانیتورینگ و کنترل مرکزی و از راه دور مبتنی بر نرم افزار SCADA AZMA فراهم میباشد. کنترل حالت گذرا و مشاهده شکل موج های مربوطه در نسخهی سخت افزاری و نرم افزاری مبتنی بر واحد اندازهگیری فاز )PMU( و با استفاده از نرم افزار PMU AZMA قابل دسترسی میباشد

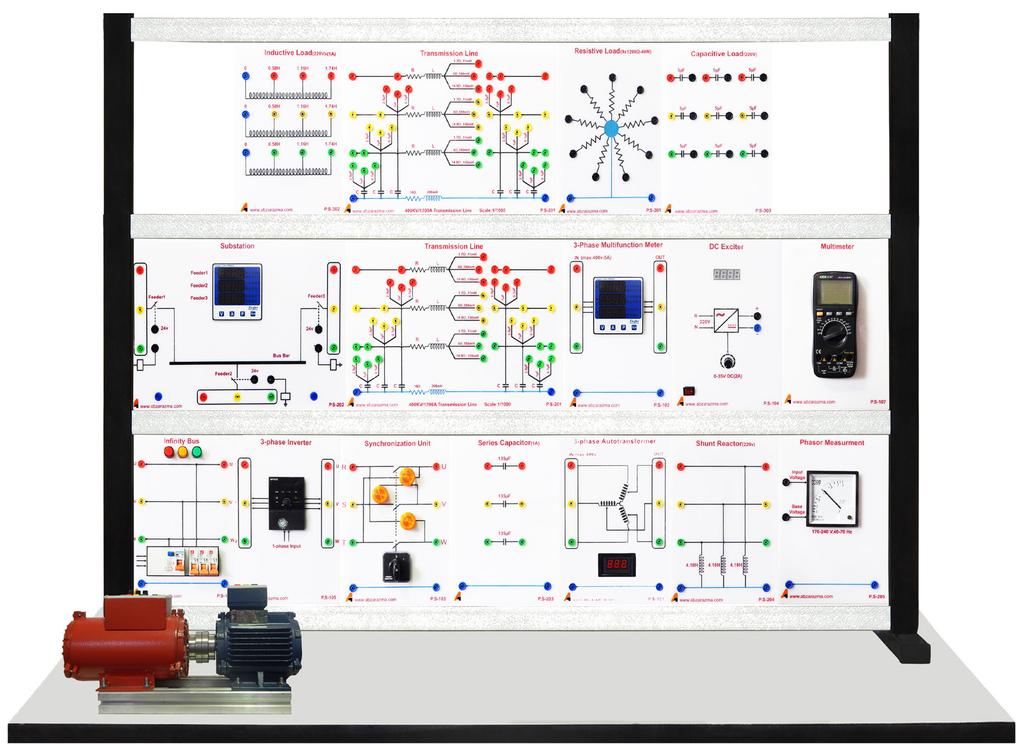

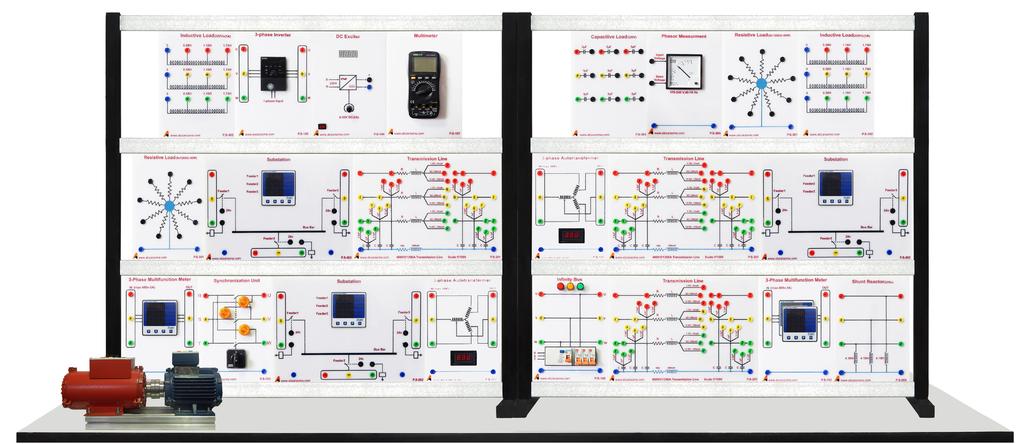

9 آزمایشگاه انرژیهای نو شرکت تجهیزات ابزار آزما آموزنده بررسی سیستمهای قدرت مدل بررسی سیستمهای قدرت )PSA-100( 1 قابلیت ها : بررسی رفتار ژنراتور سنکرون تحلیل مشخصات خطوط انتقال بررسی اثر ترانس وسطح ولتاژ انتقال توان خط در کم باری و پدیده فرانتی خط در پر باری و جبران ساز سری روابط توان در خطوط انتقال قدرت و پخش بار امکان اندازهگیری زاویه قدرت در خط انتقال 1( مدل های خطوط انتقال کوتاه متوسط و بلند برمبنای مدل π 2( پست برق با قابلیت مانیتورینگ و کنترل 3( شبیه ساز ژنراتور سنکرون 4( بارهای الکتریکی خطی شامل مقاومت سلف و خازن 5( خازن جبران ساز سری 6( خازن جبران ساز موازی 7( راکتور جبران ساز پدیده فرانتی 8( مولتی فانکشن متر سه فاز و مولتی متر چندکاره 9( ماژول اندازهگیری اختاف فاز ولتاژها 10( اتو ترانس سه فاز 7-1

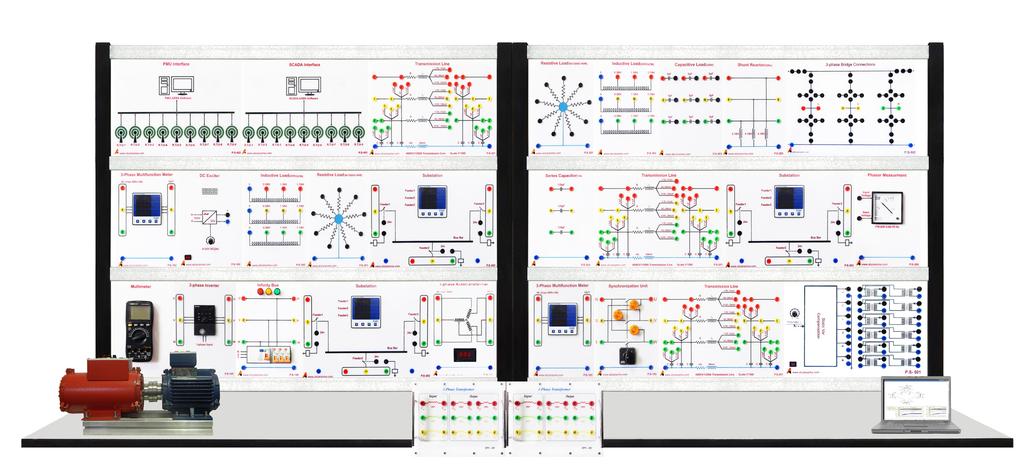

10 Renewable Energy Lab Abzarazma Instrument آموزنده بررسی سیستمهای قدرت مدل پایه )PSA-101( قابلیت ها : بررسی رفتار ژنراتور سنکرون تحلیل مشخصات خطوط انتقال بررسی اثر ترانس و سطح ولتاژ انتقال توان خط در کم باری و پدیده فرانتی خط در پر باری و جبران ساز سری روابط توان در خطوط انتقال قدرت و پخش بار کنترل ولتاژ شبکه و پایداری آن امکان اندازهگیری زاویه قدرت در خط انتقال پیاده سازی شبکههای قدرت سه باسه 1( مدل های خطوط انتقال کوتاه متوسط و بلند برمبنای مدل π 2( پست برق با قابلیت مانیتورینگ و کنترل 3( شبیه ساز نیروگاه برق 4( بارهای الکتریکی خطی شامل مقاومت و سلف و خازن 5( خازن جبران ساز سری 6( خازن جبران ساز موازی 7( تجهیزات اندازهگیری متنوع 8( ماژول اندازهگیری اختاف فاز ولتاژها 9( اتو ترانس سه فاز شبکه نمونه 3 باسه 1-8

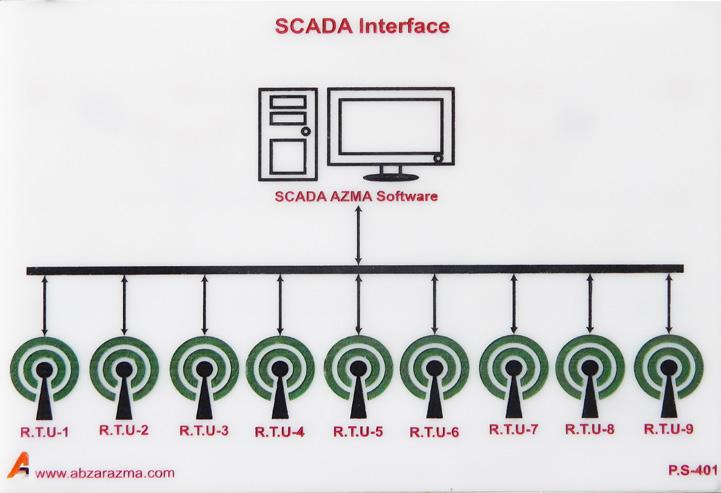

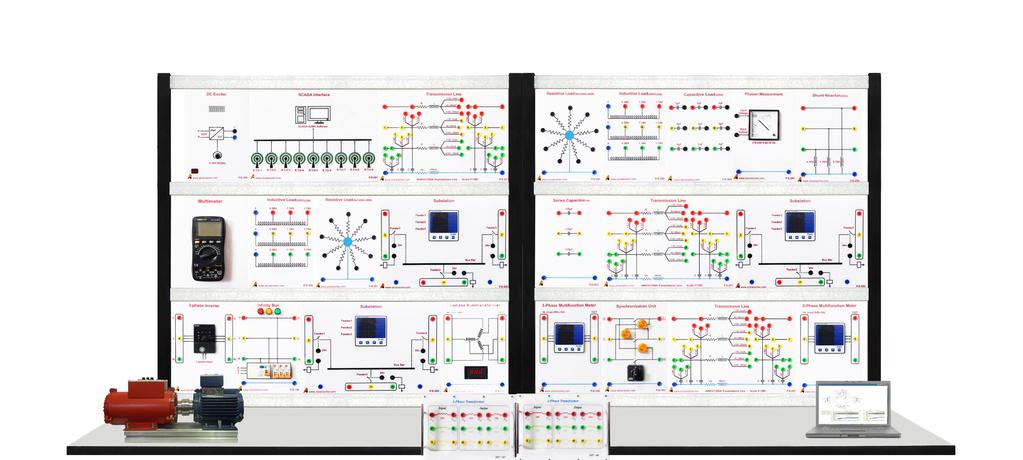

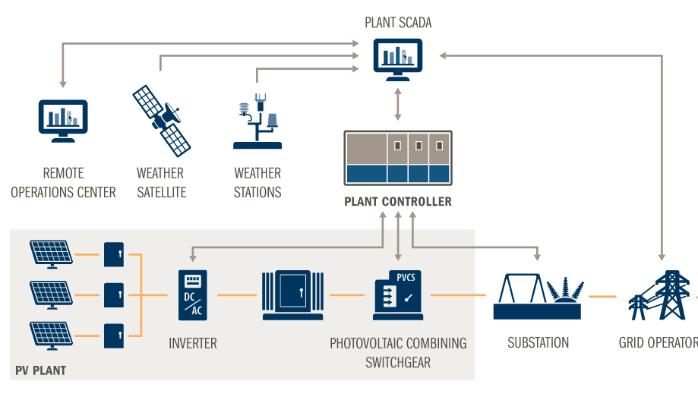

11 آزمایشگاه انرژیهای نو شرکت تجهیزات ابزار آزما آموزنده بررسی سیستمهای قدرت مدل تکمیلی )PSA-102( قابلیت ها: اندازهگیری و مشاهده همهپارامترهای شبکه به کمک نرمافزار شبیه سازی مرکز دیسپاچینگ شبکه برق کنترل از راه دور تجهیزات شبکه بررسی رفتار ژنراتور سنکرون تحلیل مشخصات خطوط انتقال بررسی اثر ترانس و سطح ولتاژ انتقال توان خط در کم باری و پدیده فرانتی خط در پر باری و جبران ساز سری روابط توان در خطوط انتقال قدرت و پخش بار کنترل ولتاژ شبکه و پایداری آن پیاده سازی شبکههای قدرت سه باسه 1( مدل های خطوط انتقال کوتاه متوسط و بلندبرمبنای مدل π 2( پست برق با قابلیت مانیتورینگ و کنترل از طریق نرم افزار و دستی 3( شبیه ساز نیروگاه برق با قابلیت کنترل از راه دور 4( بارهای الکتریکی خطی شامل مقاومت و سلف و خازن 5( خازن جبران ساز سری 6( خازن جبران ساز موازی 7( راکتور جبران ساز پدیده فرانتی 8( مانیتورینگ و کنترل نرم افزاری بر مبنای نرم افزار SCADA AZMA و تجهیزات اندازه گیری 9( ماژول اندازهگیری اختاف فاز ولتاژها 10( اتو ترانس سه فاز ساختاری از سیستم اسکادا 9-1

12 Renewable Energy Lab Abzarazma Instrument آموزنده بررسی سیستمهای قدرت مدل پیشرفته )PSA-103( قابلیت ها: اندازه گیری همه پارامترهای حالت دائمی و گذرای شبکه با استفاده از نرم افزار امکان مشاهده شکل موج های پارامترهای شبکه قدرت شبیه ساز نسل آینده مراکز دیسپاچینگ بر مبنای PMU کنترل از راه دور تجهیزات شبکه اندازه گیری و مشاهده همه پارامترهای شبکه به کمک نرم افزار شبیه سازی مرکز دیسپاچینگ شبکه برق کنترل از راه دور تجهیزات شبکه بررسی رفتار ژنراتور سنکرون تحلیل مشخصات خطوط انتقال بررسی اثر ترانس و سطح ولتاژ انتقال توان خط در کم باری و پدیده فرانتی خط در پر باری و جبران ساز سری روابط توان در خطوط انتقال قدرت و پخش بار کنترل ولتاژ شبکه و پایداری آن پیاده سازی شبکههای قدرت سه باسه 1( مدل های خطوط انتقال کوتاه متوسط و بلند برمبنای مدل π 2( پست برق با قابلیت مانیتورینگ و کنترل از طریق نرم افزار و دستی 3( شبیه ساز نیروگاه برق با قابلیت کنترل از راه دور 4( بارهای الکتریکی خطی شامل مقاومت و سلف و خازن 5( خازن جبران ساز سری 6( خازن جبران ساز موازی 7( راکتور جبران ساز پدیده فرانتی 8( مانیتورینگ و کنترل نرم افزاری بر مبنای نرم افزار SCADA AZMA و تجهیزات اندازه گیری 9( بررسی اثر FACTS در شکبه قدرت 10( کنترل حالت گذرای شبکه با استفاده ازواحد اندازهگیری فاز PMU 11( کنترل حالت گذرا و دائمی بر مبنای نرم افزار PMU AZMA 12( ماژول اندازهگیری اختاف فاز ولتاژها 13( اتو ترانس سه فاز

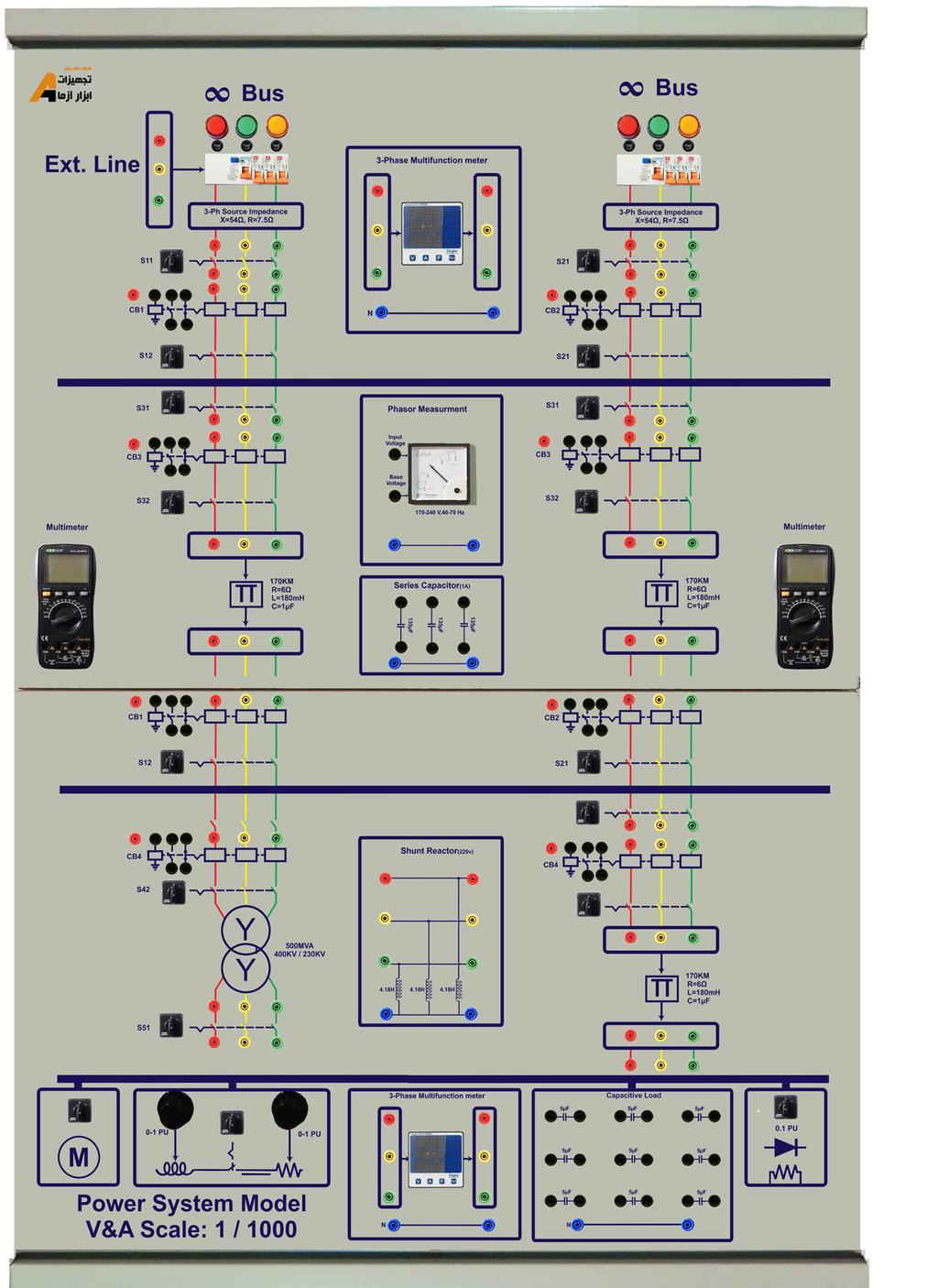

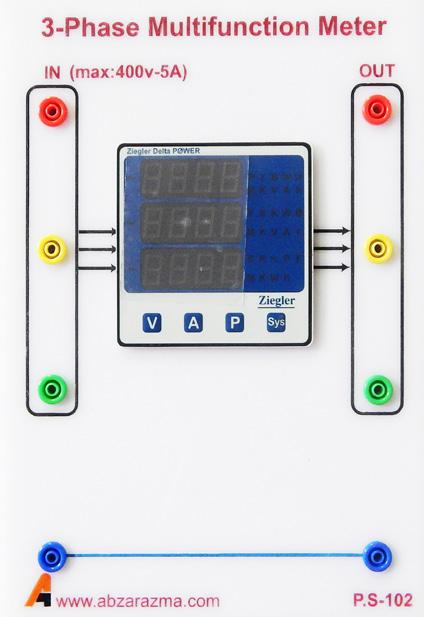

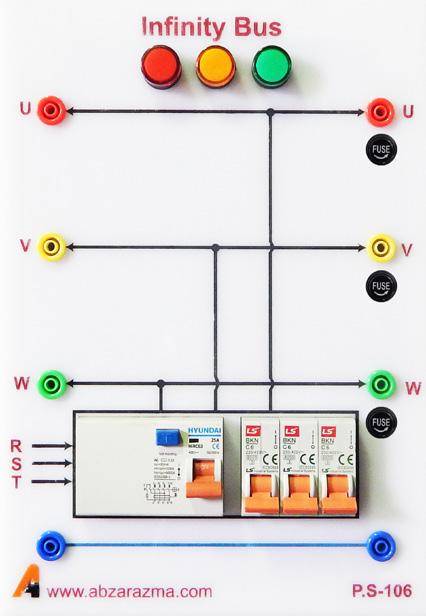

13 آزمایشگاه انرژیهای نو شرکت تجهیزات ابزار آزما آموزنده جامع بررسی سیستمهای قدرت )PSA-104( قابلیت ها: بررسی مدل H پست برق بررسی خطوط انتقال متوسط و بلند بررسی خطوط انتقال موازی جهت تقسیم بار امپدانس مدل خط بی نهایت فیوزهای محافظ خطوط انتقال بررسی اثر ترانس و سطح انتقال توان خط در کم باری و پدیده فرانتی خط در پرباری و جبران سازی سری روابط توان در خطوط انتقال قدرت و پخش بار امکان اندازه گیری زاویه قدرت در خط انتقال انواع بارهای خطی و غیر خطی شامل مقاومتی سلفی خازنی موتوری و یکسو ساز دیودی امکان افزودن ژنراتور سنکرون به شبکه 1( پست برق با مدار شکن و سکسیونرهای مربوطه 2( مولتی فانکشن مترهای سه فاز 3( خطوط انتقال با مدل متمرکز نوع پی 4( مقیاس ولتاژ و جریان یک به هزار و توان یک به میلیون 5( ماژول اندازه گیری اختاف فاز ولتاژ 6( راکتور جبران ساز پدیده فرانتی 7( خازن های جبران ساز سری و موازی

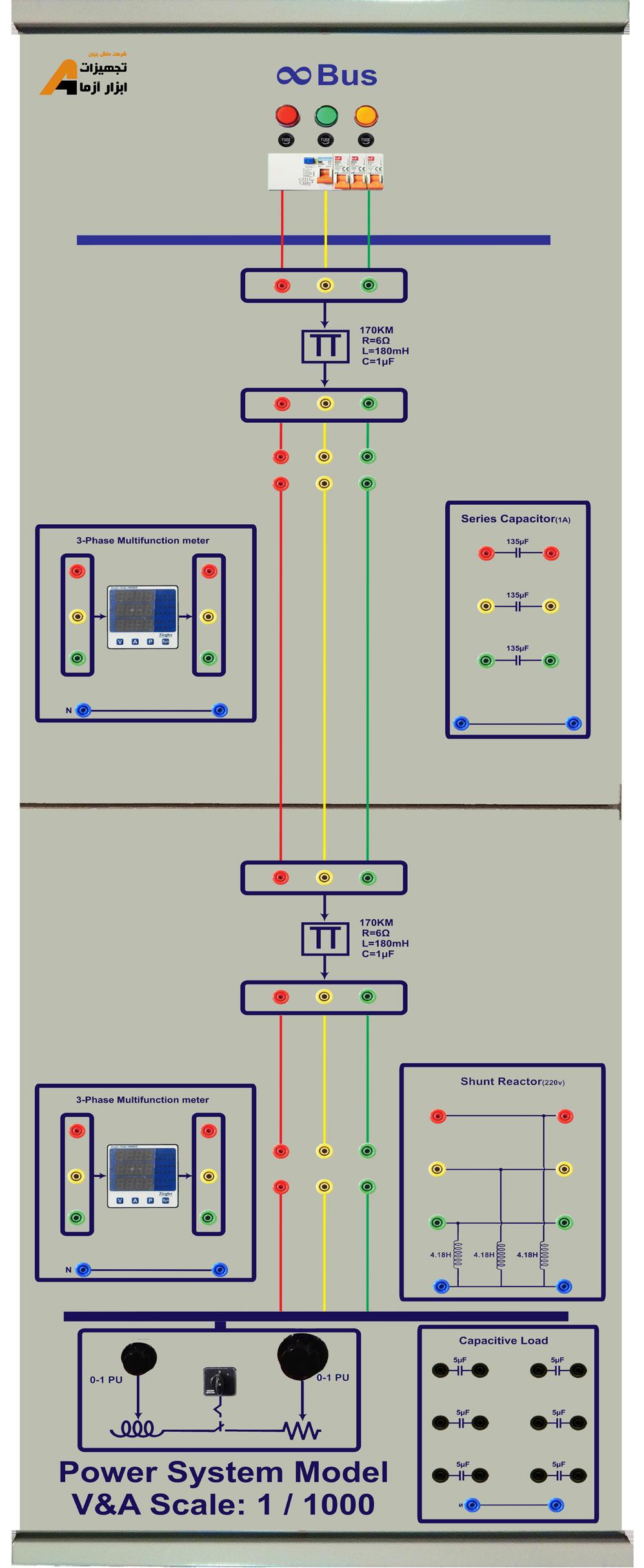

14 Renewable Energy Lab Abzarazma Instrument آموزنده تحلیل سیستمهای انرژی )PSA-105( قابلیت ها: تحلیل مشخصات خطوط انتقال قدرت جبران سازی خطوط در بار سلفی با استفاده از خازن موازی خط در کم باری و پدیده فرانتی خط در پر باری و جبران ساز سری روابط توان در خطوط انتقال قدرت و پخش بار 1( مدل های خطوط انتقال متوسط و بلند 2( بارهای الکتریکی خطی شامل مقاومت و سلف و خازن 3( خازن جبران ساز خط 4( راکتور جبران ساز پدیده فرانتی 5( مولتی فانکشن مترهای سه فاز 6( انواع فیوز محافظ 7( مقیاس ولتاژ و جریان یک به هزار و مقیاس توان یک به ملیون

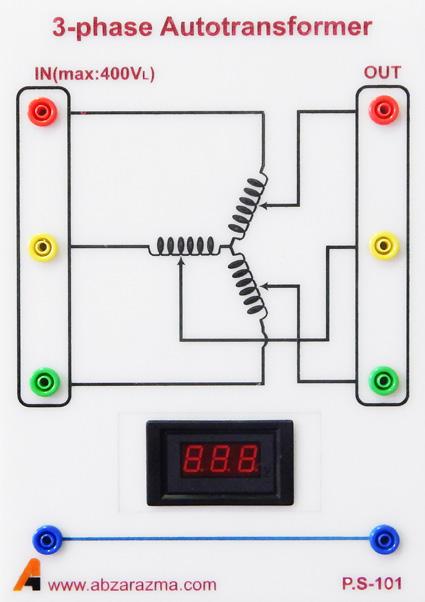

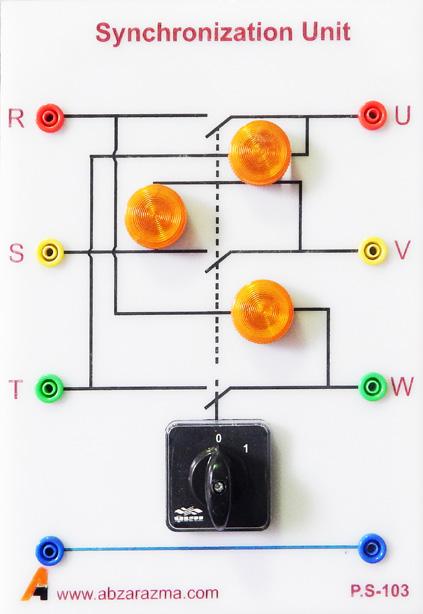

15 مشخصات ماژولها اتو ترانس سه فاز این ماژول جهت تنظیم پیوسته ولتاژ شبکه مورد استفاده قرار میگیرد. خروجی متغیر 0 تا 120 درصد ولتاژ کاری سه فاز به همراه سیم نول توان 2KVA ولتاژ کاری 0 تا 400V خط نمایشگر ولتاژ سه رقمی 3 -Phase Autotransformer P.S مولتی فانکشن سه فاز این ماژول جهت اندازه گیری پارامترهای شبکه از قبیل ولتاژ جریان انواع توان ضریب توان اختاف فاز ولتاژ و جریان فرکانس و... مورد استفاده قرار میگیرد. قابلیت اندازه گیری کمیت های سه فاز به همراه سیم نول قابلیت اندازه گیری ضریب توان های پیشفاز و پسفاز ولتاژ و جریان اندازهگیری 5A 400V فرکانس اندازه گیری 40Hz تا 60Hz 3 -Phase Multifunction Meter P.S واحد سنکرون ساز این ماژول جهت سنکرون سازی ژنراتور سنکرون با شبکه مورد استفاده قرار میگیرد. سه فاز کلید سنکرون سازی سه فاز سه چراغ سیگنال رشته ای 400V جهت تنظیم ترتیب فازها Synchronization Unit P.S تغذیه تحریک DC این ماژول جهت تحریک ولتاژ DC ژنراتور سنکرون و تنظیم توان راکتیو ژنراتور مورد استفاده قرار می گیرد. خروجی 0 تا 2A 35 V کلید قطع و وصل نمایشگر چهار رقمی DC Exciter P.S

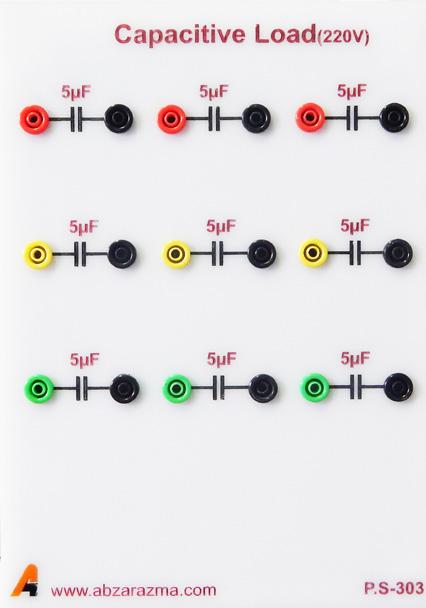

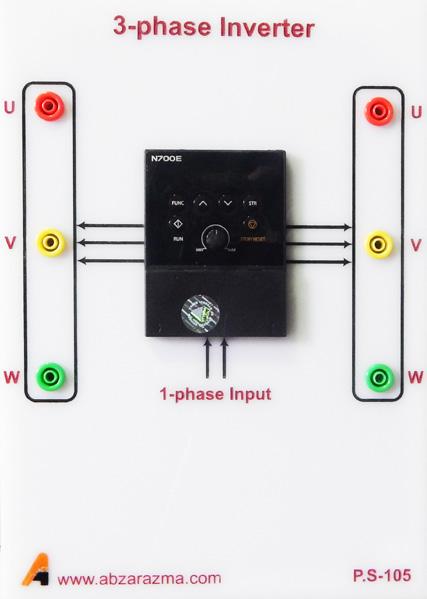

16 مشخصات ماژولها اینورتور سه فاز این ماژول جهت کنترل دور موتور القایی گرداننده ژنراتور سنکرون و تنظیم فرکانس خروجی ژنراتور استفاده میشود. ولتاژخروجی سه فازمتغیر 0 تا 220V خط فرکانس کاری 0 تا 70Hz پیوسته نمایشگر کمیتهای خروجی توان یک اسب بخار P.S Phase Inverter باس بینهایت این ماژول مدل باس بی نهایت شبکه برق میباشد. ولتاژ خروجی 50Hz 380V, ولتاژ تغذیه سه فاز 50Hz 380V سه عدد فیوز مینیاتوری تکفاز 6c فیوز محافظ جان 30mA سه عدد فیوز شیشهای 3A سه عدد چراغ سیگنال P.S Infinity Bus مولتی متر دستگاه اندازهگیری چند گانه با قابلیت اندازهگیری ولتاژ جریان مقاومت و... میباشد. قابلیت اندازهگیری ولتاژ AC, DC قابلیت اندازهگیری جریان AC, DC قابلیت اندازهگیری مقاومت P.S Multimeter خط انتقال این ماژول مدل خطوط انتقال کوتاه متوسط و بلند میباشد. مدل ارائه شده مبتنی بر مدل دو قطبی نوع پی میباشد. ولتاژ کاری 400 KV جریان کاری 1200A با مقیاس یک هزارم پارامترهای سری خط انتقال در سه فرم: 11mH 1.7Ω و 180mH 6 Ω و 150mH 14.9Ω پارامترهای موازی خط انتقال در سه فرم: 1mF 0.1mF و 2.5mF مقاومت و اندوکتانس مسیر نول 10Ω و 200mH P.S Transmission Line

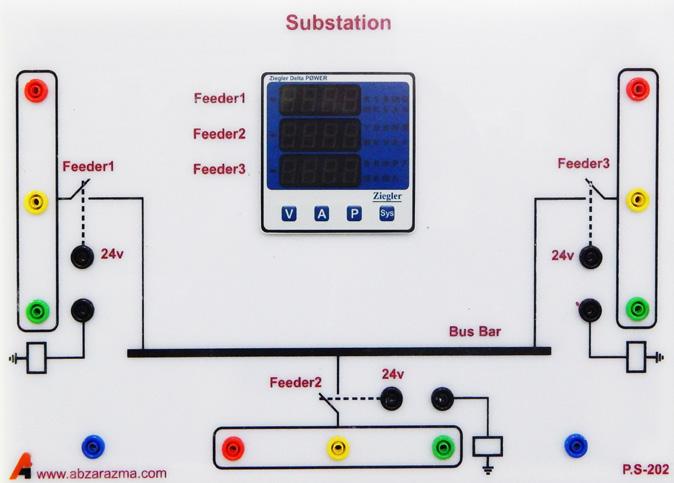

17 مشخصات ماژولها پست برق این ماژول مدل پست برق با سه فیدر سه فاز مستقل ازهم میباشد. سه کلید قطع و وصل کنترل شونده 24V مستقل از هم دستگاه اندازه گیری به صورت سه خط مستقل از هم با امکان اندازه گیری ولتاژ جریان توان و...در خطوط متفاوت Substation P.S خازنهای سری به منظور جبرانسازی افت ولتاژ در خطوط انتقال طوالنی از این ماژول استفاده میگردد و به صورت سری با خطوط انتقال قرار میگیرد. سه خازن سری 135 میکروفاراد برای سه فاز جریان حداکثر 1 آمپر Series Capacitor P.S راکتور موازی راکتور موازی به منظور جبرانسازی خط در بی باری و جبران پدیده فرانتی مورد استفاده قرار میگیرد. سه راکتور موازی -220V 4.18H Shunt Reactor P.S اندازهگیر فازور جهت اندازه گیری اختاف فاز دو ولتاژ متفاوت و اندازه گیری زاویه قدرت در یک خط انتقال مورد استفاده قرار می گیرد. فرکانس کاری: 50 هرتز قابلیت اندازهگیری فازخروجی پیش فاز و پس فاز نمایشگر اختاف فاز ولتاژها محاسبه اختاففاز نسبت به ولتاژمرجعانتخابی ولتاژ اندازهگیری حداکثر: 220 ولت Phasor Measurment P.S

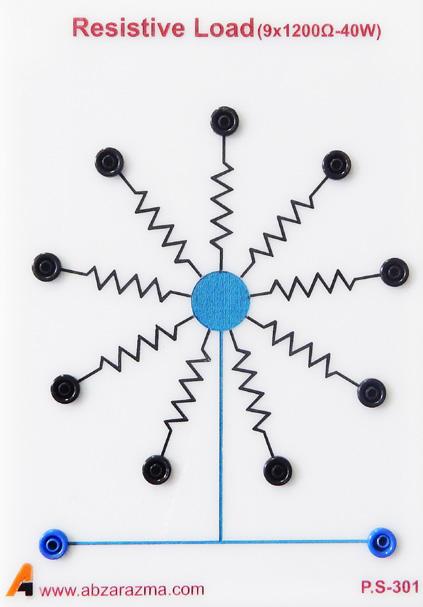

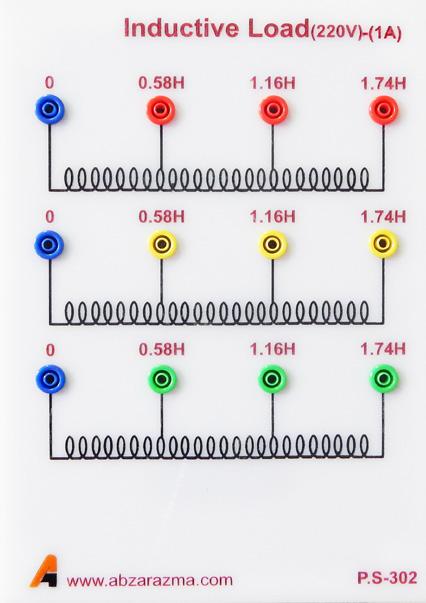

18 مشخصات ماژولها بار مقاومت بار مقاومتی مدل مصرف توان اکتیو توسط مصرف کننده ها در شبکه می باشد. 9 عدد مقاومت 1200 اهم- 220 ولت با سرهای مشترک متصل شده به نول P.S Resistive Load بار سلفی بار سلفی متغیر جهت مدلسازی مصرف توان راکتیو در شبکه توزیع برق جریان حداکثر 1 آمپر استفاده معمول به صورت سری با بار مقاومتی مقادیر 1.16mH 0.58mH و 1.74mH برای سه فاز مختلف P.S Inductive Load بار خازن بار خازنی تولید کننده توان راکتیو در شبکه توزیع و انتقال 9 عدد خازن 5µF )سه عدد برای هر فاز( ولتاژ نامی 220V P.S Capacitive Load رابط SCADA این ماژول جهت مانیتورینگ و کنترل از راه دور Control( )Remote شبکه طراحی شده است. مدارات واسط جهت ارتباط بین اجزای شبکه و نرم افزار SCADA AZMA در این ماژول تعبیه شده است. 9 کانال ارتباطی سریال مجزا مبتنی بر RS485 ارتباط دو طرفه USB به کامپیوتر جهت ارتباط با نرم افزار P.S SCADA Interface

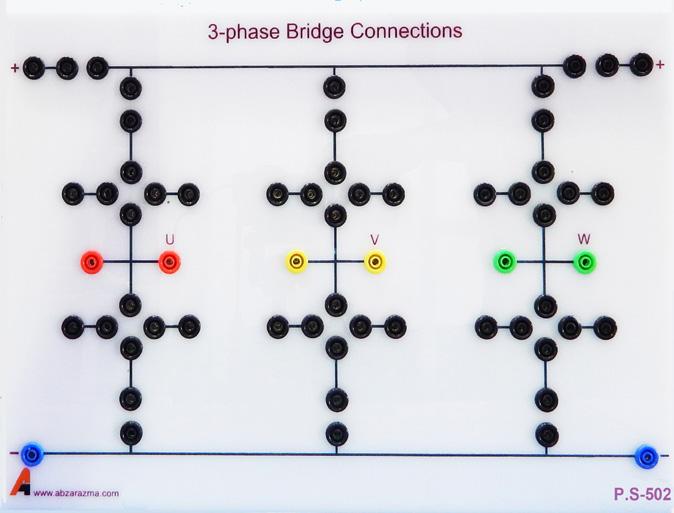

19 مشخصات ماژولها رابط PMU این ماژول جهت مانیتورینگ و کنترل حالت گذرا و دائمی شبکه مورد استفاده قرار میگیرد. مدارات واسط جهت ارتباط بین اجزای شبکه با نرمافزار AZMA( )PMU در این ماژول تعبیه شده است. 9 کانال ارتباط دو طرفه مستقل از هم قابلیت داده برداری لحظهای از سیگنالهای شبکه PMU Interface P.S جبران کننده توان راکتیو سه فاز این ماژول جهت تولید پالسهای فرمان مدار جبرانکننده توان راکتیو )SVC( مورد استفاده قرار میگیرد. زاویه آتش متغیر 0 تا 120 درجه پالسهای فرمان سه فاز شش عدد فرمان کاما ایزوله 3 -Phase SVC Generator P.S پل سه فاز این ماژول جهت پیادهسازی مدار قدرت جبرانساز توان راکتیو) SVC ( مورد استفاده قرار میگیرد. امکان نصب ماژوالر انواع کلیدهای نیمه هادی قدرت امکان اندازهگیری ولتاژ و جریان عناصر نیمه هادی به صورت مجزا 3 -Phase Bridge Connection P.S ماشین سنکرون سه فاز این ماشین جهت تولید توان شبکه مورد استفاده قرار میگیرد. توان 0.5 اسب بخار فرکانس 50Hz 1500 دور در دقیقه 3 -Phase Synchronise Machine M.C - M

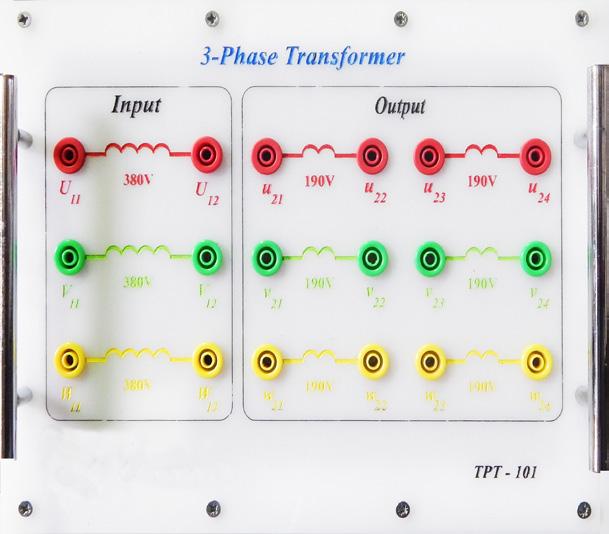

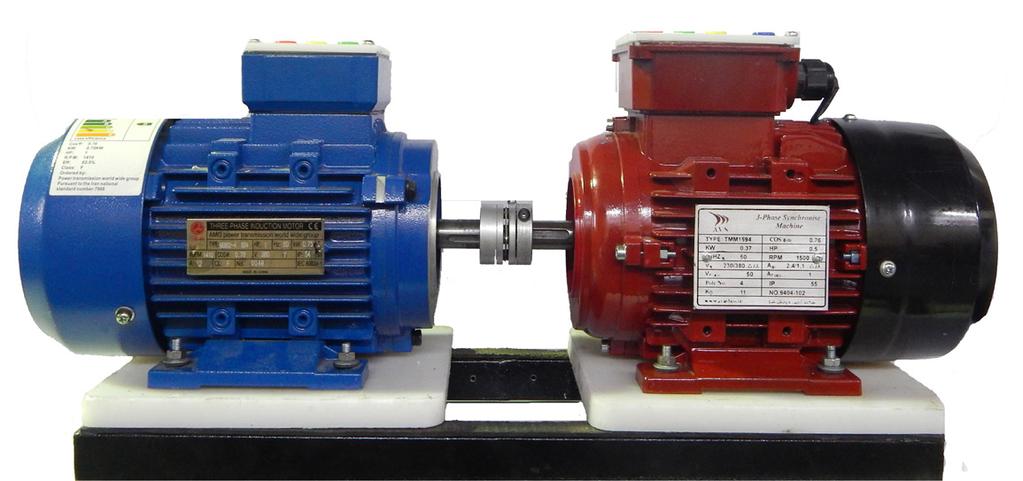

20 مشخصات ماژولها موتور القایی سه فاز موتور القایی سه فاز جهت راهاندازی ژنراتور سه فاز مورد استفاده قرار میگیرد. توان یک اسب بخار فرکانس 50Hz 1450 دور در دقیقه M.C- M2 3 -Phase Induction Machine ترانسفورماتور سه فاز ترانسفورماتور سه فاز با نسبت تبدیل 380/190/190 امکان استفاده از آرایشهای مختل ف س تاره مثل ث و زیگ زاگ فراه م م ی س ازد. توان ظاهری 950VA ولتاژ اولیه 380 و ولتاژ ثانویه 190/190 TPT Phase Transformer فریم نگهدارنده تجهیزات فریم استاندارد نگهدارنده ماژولها میباشد. پایه های فلزی طبقات ازجنس آلمینیویم رنگ استاتیک ضد خش ACC- 101 Panel Frame میزکار میز کار جهت قرار گیری فریم استاندارد و اتصال کابلهای برق مورد استفاده قرار میگیرد. دارای 5 پریز برق رنگ استاتیک ضد خش رویهی MDF ابعاد)طول عرض ارتفاع( ) cm( ACC- 102 Worktable

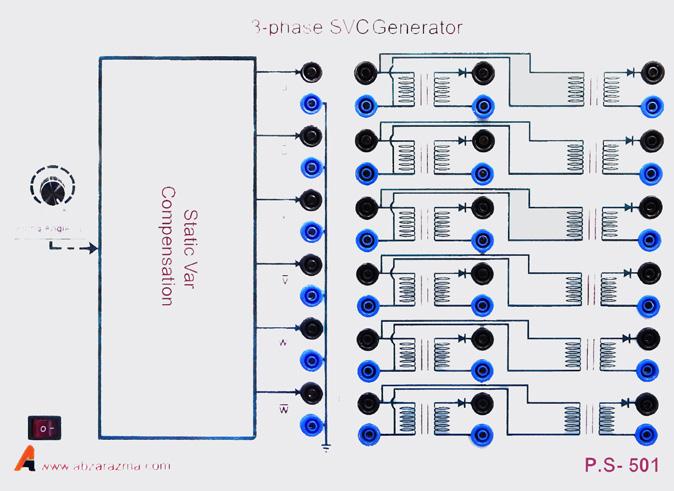

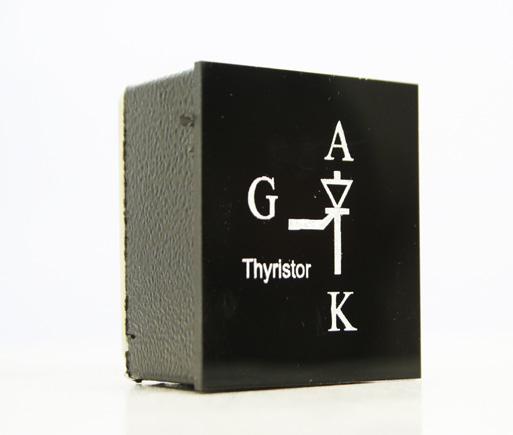

21 مشخصات ماژولها سوییچ تریستور المان تریستور جهت ایجاد مدار جبران ساز توان راکتیو مورد استفاده قرار میگیرد. فرکانس کلید زنی 50Hz قابلیت عبور جریان 5A Thyristor Switch ACC- 201 کابلهای رابط تمام عایق کابلهای مادگی جهت برقراری ارتباط بین ماژولها مورد استفاده قرار میگیرد. امکان عبور جریان تا 10A تمام عایق در چهار رنگ متفاوت Safety Connecting Leads ACC- 301 نرم افزار SCADA AZMA امکان مانیتورینگ و کنترل مرکزی از راه دور را فراهم میکند. این نرم افزار مبتنی بر زبان #C میباشد. SCADA AZMA Software ACC- 401 نرم افزار PMU AZMA امکان مانیتورینگ و کنترل حالت گذرا و دائمی سیستم را فراهم میکند. PMU AZMA Software ACC

22 مشخصات ماژولها عناوین آزمایشهای پایه دستگاه آموزنده سیستمهای قدرت 1. آشنایی با تجهیزات آزمایشگاه سیستم قدرت 2. ژنراتور سنکرون 3. مدل های کوتاه و متوسط خطوط انتقال قدرت و محاسبات پریونیت 4. مدل دوقطبی خط انتقال و روابط توان مختلط 5. ترانس در شبکه قدرت 6. خط انتقال در کم باری و جبرانسازی با راکتور موازی 7. خط انتقال در پر باری و جبرانسازی سری 8. پخش بار 9. کنترل ولتاژ شبکه توسط تب ترانس 10. بررسی پایداری شبکه 11. خطا در شبکه قدرت ماژولها و لوازم جانبی به تفکیک مدل:

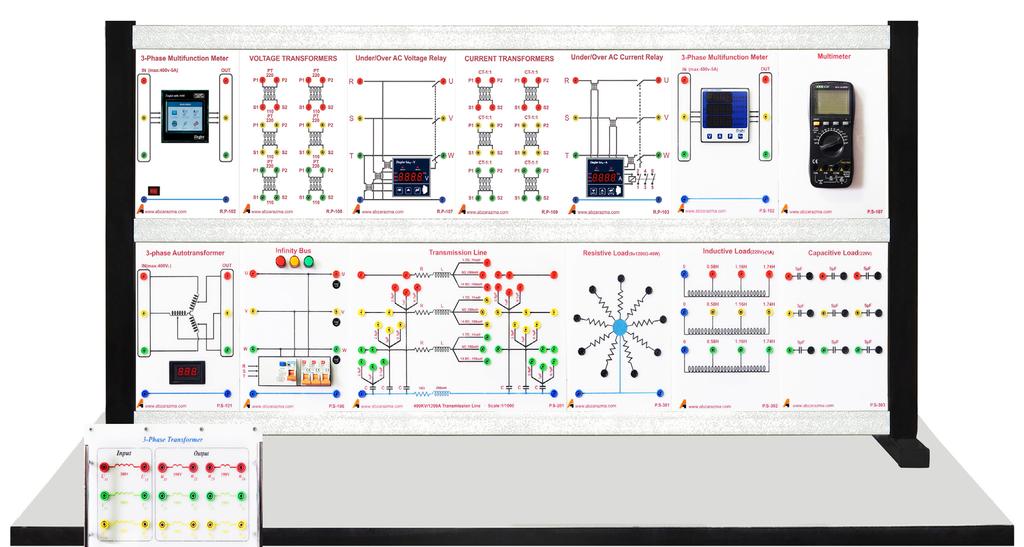

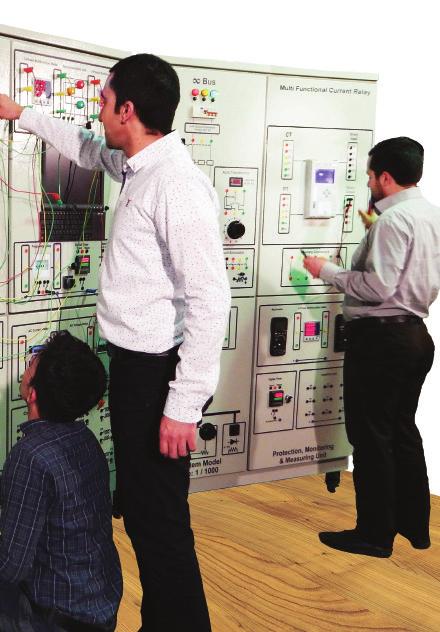

23 آزمایشگاه رله و حفاظت Relay & Protection Lab

24

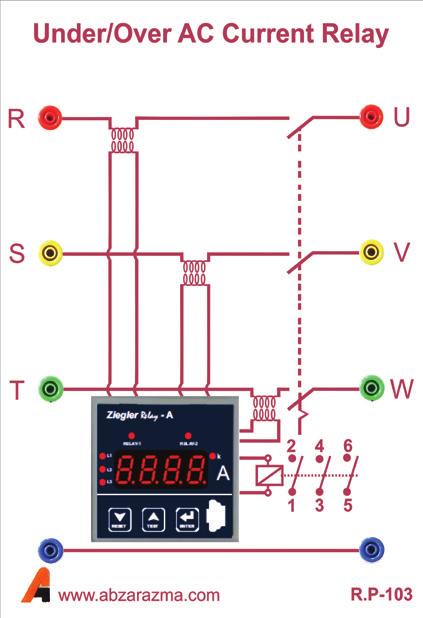

25 آزمایشگاه انرژیهای نو شرکت تجهیزات ابزار آزما آموزنده رله و حفاظت مدل پایه )RP-100( قابلیت ها : بررسی مشخصات CT و PT به عنوان تجهیزات اندازهگیری بررسی رله حفاظت ولتاژ دیجیتال در شرایط کاهش یا افزایش ولتاژ بررسی رله حفاظت اضافه جریان دیجیتال امکان مشاهده و ثبت شکل موجهای ولتاژ و جریان سه فاز امکان تغییر ولتاژ شبکه امکان حفاظت خط انتقال و ترانس 1( مدل های خطوط انتقال کوتاه متوسط و بلند 2( ترانسفورماتور سه فاز 3( مولتی فانکشن متر گرافیکی سه فاز 4( بارهای الکتریکی خطی شامل مقاومت سلف و خازن 5( اتوترانس سه فاز 6( تغذیه سه فاز محافظت شده 7( رله حفاظت جریان باال 8( رله حفاظت کاهش یا افزایش ولتاژ 9( CT و PT با کاسهای دقت متفاوت 10( مولتی متر

26 Renewable Energy Lab Abzarazma Instrument آموزنده رله و حفاظت مدل تکمیلی )RP-101( قابلیت ها : بررسی CT و PT به عنوان تجهیزات اندازهگیری بررسی رله حفاظت ولتاژ دیجیتال در شرایط کاهش یا افزایش ولتاژ بررسی رله حفاظت اضافه جریان دیجیتال امکان اندازهگیری کمیتهای شبکه امکان تغییر ولتاژ شبکه امکان حفاظت خط انتقال و ترانس حفاظت موتور و ژنراتور در برابر تغییرات ولتاژ و جریان بررسی رله حفاظت سنکرون بودن بررسی رله حفاظت فرکانسی بررسی رله کنترل فاز 1( مدل های خطوط انتقال کوتاه متوسط و بلند 2( ترانسفورماتور سه فاز 3( مولتی فانکشن متر گرافیکی سه فاز 4( بارهای الکتریکی خطی شامل مقاومت سلف و خازن 5( اتوترانس سه فاز 6( تغذیه سه فاز محافظت شده 7( موتور القایی سه فاز 8( ژنراتور سنکرون سه فاز 9( رله حفاظت سنکرون بودن 10( رله حفاظت فرکانسی 11( CT و PT با کاسهای دقت متفاوت 12( رله حفاظت جریان باال 13( رله حفاظت کاهش یا افزایش ولتاژ 14( اینورتر سه فاز 15( ترانس جریان و ولتاژ 16( مولتی متر 17( رله کنترل فاز 18( مولتی متر 19( منبع تغذیه 0 تا 35 ولت DC جهت تحریک ژنراتور سنکرون

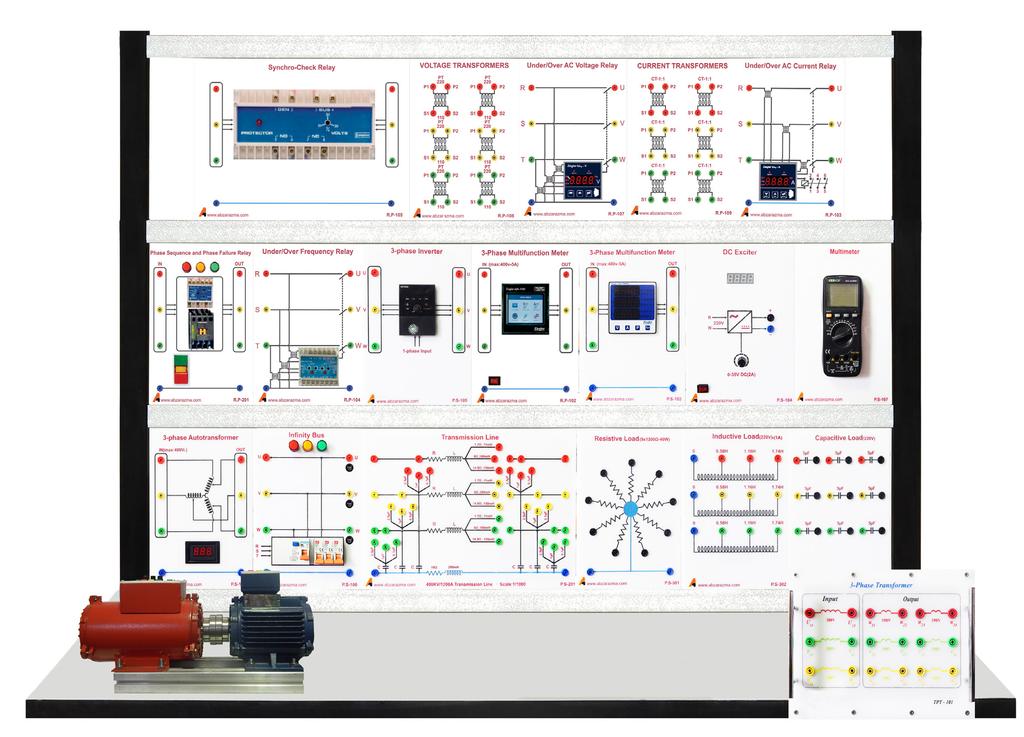

27 آزمایشگاه انرژیهای نو شرکت تجهیزات ابزار آزما آموزنده رله و حفاظت پیشرفته )RP-102( قابلیت ها : بررسی رله دیستانس دیجیتال بررسی رله دیفرانسیل دیجیتال بررسی CT و PT به عنوان تجهیزات اندازهگیری بررسی رله حفاظت ولتاژ دیجیتال در شرایط کاهش یا افزایش ولتاژ بررسی رله حفاظت اضافه جریان دیجیتال امکان مشاهده و ثبت شکل موجهای گذرای ولتاژ و جریان سه فاز امکان تغییر ولتاژ شبکه امکان حفاظت خط انتقال و ترانس حفاظت موتور و ژنراتور در برابر تغییرات ولتاژ و جریان بررسی رله حفاظت سنکرون بودن بررسی رله حفاظت فرکانسی بررسی رله حفاظت بی متال بررسی رله کنترل فاز 1( مدل های خطوط انتقال کوتاه متوسط و بلند 2( ترانسفورماتور سه فاز 3( مولتی فانکشن متر گرافیکی سه فاز 4( بارهای الکتریکی خطی شامل مقاومت سلف و خازن 5( اتوترانس سه فاز 6( تغذیه سه فاز محافظت شده 7( موتور القایی سه فاز 8( ژنراتور سنکرون سه فاز 9( رله حفاظت سنکرون بودن 10( رله حفاظت فرکانسی 11( رله حفاظت جریان از نوع بی متال 12( رله حفاظت جریان باال 13( رله حفاظت کاهش یا افزایش ولتاژ 14( رله حفاظت دیستانس 15( رله حفاظت دیفرانسیل جهت حفاظت ژنراتور و ترانس 16( رله حفاظت کنترل فاز 17( CT و PT با کاسهای دقت متفاوت 18( اینورتر سه فاز 19( مولتی متر 20( منبع تغذیه 0 تا 35 ولت DC جهت تحریک ژنراتور سنکرون

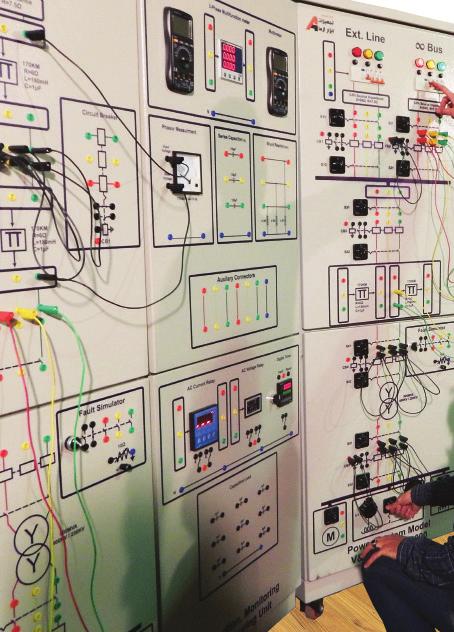

28 Renewable Energy Lab Abzarazma Instrument آموزنده رله و حفاظت مدل شبیه ساز پست برق )RP-103( قابلیت ها : امکان مشاهده و ثبت شکل موجهای ولتاژ و جریان سه فاز امکان مشاهدهی همزمان سیگنال خطا و عملکرد رله بررسی CT و PT به عنوان تجهیزات اندازهگیری بررسی رله حفاظت ولتاژ دیجیتال در شرایط کاهش یا افزایش ولتاژ بررسی رله حفاظت اضافه جریان دیجیتال امکان تغییر ولتاژ شبکه امکان حفاظت خط انتقال باس و ترانس حفاظت موتور و ژنراتور در برابر تغییرات ولتاژ و جریان دو خط انتقال متوسط با قابلیت سری یا موازی شدن پستهای انتقال شبکه قدرت با کلیدهای کنترل شونده و ایزوالتورها امکان بررسی اثر بارهای غیرخطی برعملکرد رله امکان شبیه سازی انواع خطا در شبکه امکان سنکرون سازی ژنراتور با باس بی نهایت 1 (مقیاس بندی ولتاژ و جریان یک به هزار و توان یک به میلیون 2( مدل باس بی نهایت 3( شبیه سازی توربین نیروگاه با موتور القایی سه فاز تغذیه شده با اینورتر 4( حفاظت تجهیزات با انواع فیوز 5( مدل پست برق 6( خطوط انتقال 7( ترانسفورماتور سه فاز 8( مولتی فانکشن مترهای سه فاز 9( بارهای الکتریکی خطی شامل مقاومت سلف و موتور الکتریکی 10( بار الکتریکی غیرخطی 11( سنکرون ساز 12( تایمر دیجیتال 13( مانیتورنیگ کامپیوتری همزمان سیگنالهای رله و شبکه قدرت 14( رله حفاظت فرکانسی 15( رله حفاظت جریانی 16( رله حفاظت ولتاژی 17( امکان افزودن رله های حفاظتی دیستانس و دیفرانسیل 18( CT و PT با کاسهای دقت متفاوت

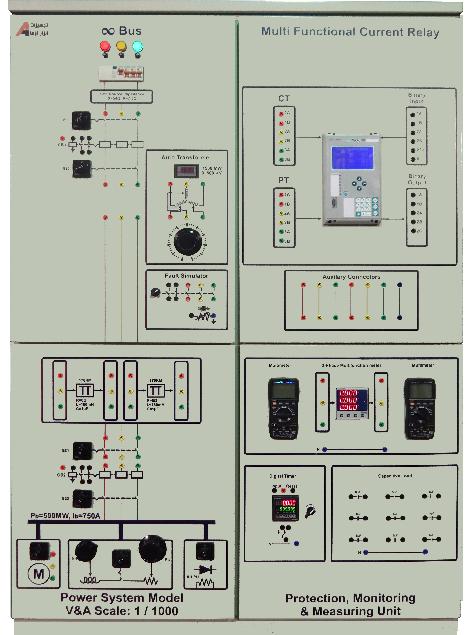

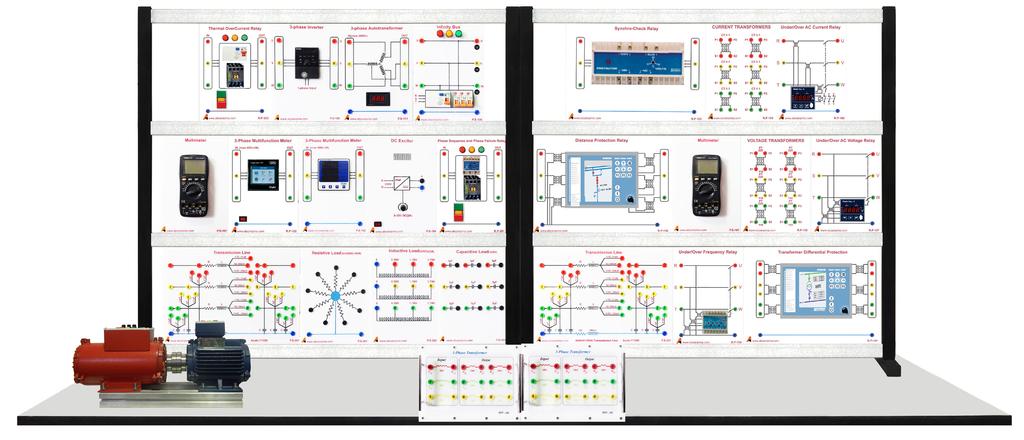

29 آزمایشگاه انرژیهای نو شرکت تجهیزات ابزار آزما آموزنده رله و حفاظت و سیستم قدرت )RP-104( قابلیت ها : امکان بررسی همزمان سیستم قدرت و حفاظت آن بررسی رله حفاظت ولتاژ دیجیتال در شرایط کاهش یا افزایش ولتاژ بررسی رله حفاظت اضافه جریان دیجیتال امکان حفاظت خط انتقال باس و ترانس حفاظت موتور در برابر تغییرات ولتاژ و جریان دو خط انتقال متوسط با قابلیت سری یا موازی شدن پستهای انتقال شبکه قدرت با کلیدهای کنترل شونده و ایزوالتورها امکان بررسی اثر بارهای غیرخطی برعملکرد رله امکان شبیه سازی انواع خطا در شبکه امکان اندازه گیری ولتاژ جریان توان زاویه قدرت و سایر مشخصات شبکه رکتور موازی جهت حفاظت خط انتقال در بی باری امکان بررسی پدیده فرانتی در خطوط انتقال بلند قابلیت افزودن خازن های سری و موازی در خطوط انتقال جهت جبران سازی 1 (مقیاس بندی ولتاژ و جریان یک به هزار و توان یک به میلیون 2( مدل باس بی نهایت 3( راکتور موازی برای جبران سازی خطوط بلند 4( حفاظت تجهیزات با انواع فیوز 5( مدل پست برق 6( خطوط انتقال 7( ترانسفورماتور سه فاز 8( مولتی فانکشن مترهای سه فاز 9( بارهای الکتریکی خطی شامل مقاومت سلف و موتور الکتریکی 10( بار الکتریکی غیرخطی 11( امکان کنترل دستی و اتوماتیک خطوط شبکه 12 (خازن موازی جهت جبران توان راکتیو و بهبود کیفیت توان 13( تایمر دیجیتال 14( خازن سری جهت جبران افت ولتاژ در خطوط انتقال بلند 15( دستگاه اندازه گیری زاویه قدرت 16( رله حفاظت جریانی 17( رله حفاظت ولتاژی

30 Renewable Energy Lab Abzarazma Instrument آموزنده رله و حفاظت پست برق و سیستم قدرت )RP-105( قابلیت ها : امکان بررسی همزمان سیستم قدرت و حفاظت آن بررسی رله حفاظت اضافه جریان و ولتاژ با استفاده از رله دیجیتال وبکو امکان تغییر ولتاژ شبکه امکان حفاظت خط انتقال حفاظت موتور در برابر تغییرات ولتاژ و جریان دو خط انتقال متوسط با قابلیت سری یا موازی شدن پستهای انتقال شبکه قدرت با کلیدهای کنترل شونده و ایزوالتورها امکان بررسی اثر بارهای غیرخطی برعملکرد رله امکان شبیه سازی انواع خطا در شبکه امپدانس محدود کننده جریان اتصال کوتاه 1( مقیاس بندی ولتاژ و جریان یک به هزار و توان یک به میلیون 2( مدل باس بی نهایت 3( حفاظت تجهیزات با انواع فیوز 4( مدل پست برق 5( خطوط انتقال 6( اتوترانسفورماتور سه فاز 7( مولتی فانکشن مترهای سه فاز 8( بارهای الکتریکی خطی شامل مقاومت سلف و موتور الکتریکی 9( بار الکتریکی غیرخطی 10( امکان کنترل دستی و اتوماتیک خطوط شبکه 11( مولتی متر 12( تایمر دیجیتال

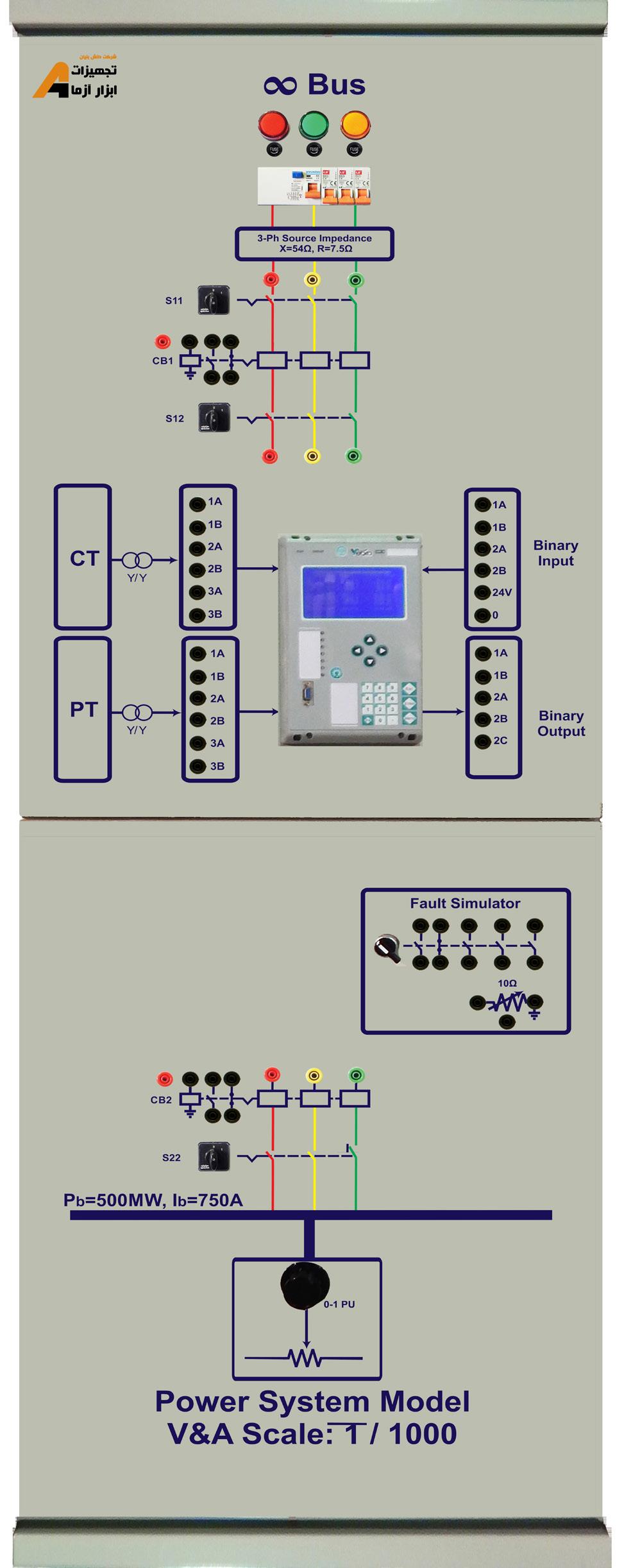

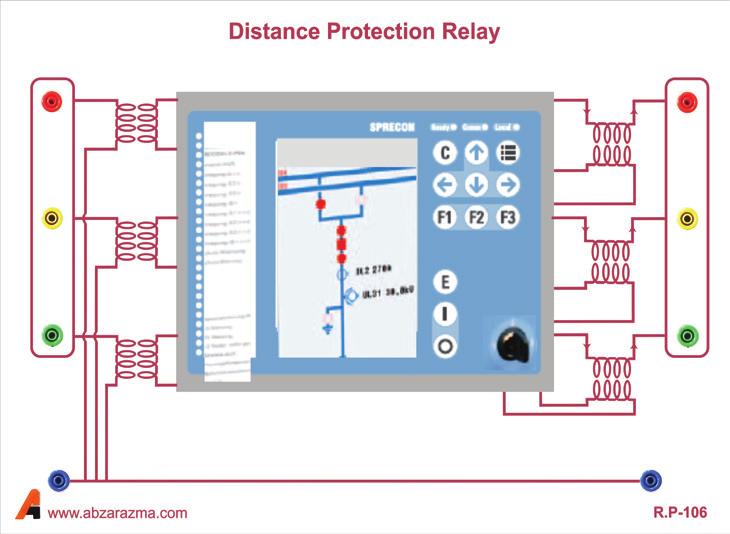

31 آزمایشگاه انرژیهای نو شرکت تجهیزات ابزار آزما قابلیت ها : آموزنده رله و حفاظت پست برق مدل اضافه جریان )RP-106( بررسی رله حفاظت اضافه جریان و ولتاژ با استفاده از رله دیجیتال وبکو امکان حفاظت بار امپدانس محدود کننده جریان اتصال کوتاه مدل ساده پستهای انتقال شبکه قدرت با کلیدهای کنترل شونده و ایزوالتورها امکان بررسی و تنظیم توابع حفاظتی رله حفاظت پست برای اضافه جریان زمان ثابت اضافه جریان زمان معکوس امکان شبیه سازی انواع خطا در شبکه 1 (مقیاس بندی ولتاژ و جریان یک به هزار و توان یک به میلیون 2( رله حفاظت چند کاره با برند وبکو 3( مدل باس بی نهایت 4( حفاظت تجهیزات با انواع فیوز 5( مدل پست برق 6( بار الکتریکی خطی

32 Renewable Energy Lab Abzarazma Instrument آموزنده رله و حفاظت پست برق مدل دیفرانسیل )RP-107( قابلیت ها : بررسی رله حفاظت دیفرانسیل با استفاده از رله دیجیتال وبکو امکان حفاظت ترانس امپدانس محدود کننده جریان اتصال کوتاه مدل ساده پستهای انتقال شبکه قدرت با کلیدهای کنترل شونده و ایزوالتورها امکان بررسی و تنظیم توابع حفاظتی رله حفاظت پست برای حفاظت دیفرانسیل امکان شبیه سازی انواع خطا در شبکه 1( مقیاس بندی ولتاژ و جریان یک به هزار و توان یک به میلیون 2( رله حفاظت چند کاره دیفرانسیل با برند وبکو 3( مدل باس بی نهایت 4( حفاظت تجهیزات با انواع فیوز 5( مدل پست برق 6( بار الکتریکی خطی

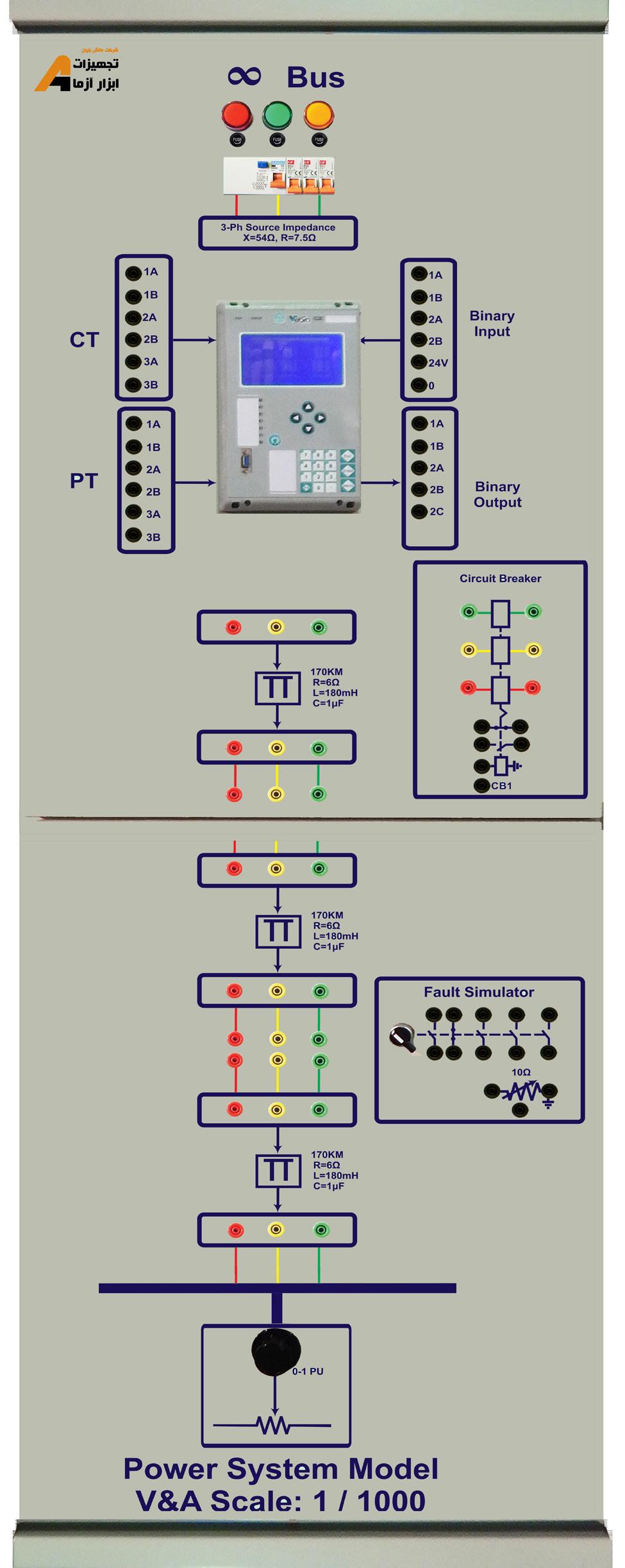

33 آزمایشگاه انرژیهای نو شرکت تجهیزات ابزار آزما قابلیت ها : آموزنده رله و حفاظت پست برق مدل دیستانس )RP-108( بررسی رله حفاظت دیستانس با استفاده از رله دیجیتال وبکو امکان حفاظت سه خط انتقال امپدانس محدود کننده جریان اتصال کوتاه مدل ساده پستهای انتقال شبکه قدرت با کلیدهای کنترل شونده و ایزوالتورها امکان بررسی و تنظیم توابع حفاظتی رله حفاظت پست برای بررسی محل وقوع خطا در یکی از سه منطقه مجاز امکان شبیه سازی انواع خطا در شبکه 1 (مقیاس بندی ولتاژ و جریان یک به هزار و توان یک به میلیون 2( رله حفاظت چند کاره دیستانس با برند وبکو 3( مدل باس بی نهایت 4( حفاظت تجهیزات با انواع فیوز 5( مدل پست برق 6( بار الکتریکی خطی 7 (خطوط انتقال متوسط و بلند

34 Renewable Energy Lab Abzarazma Instrument

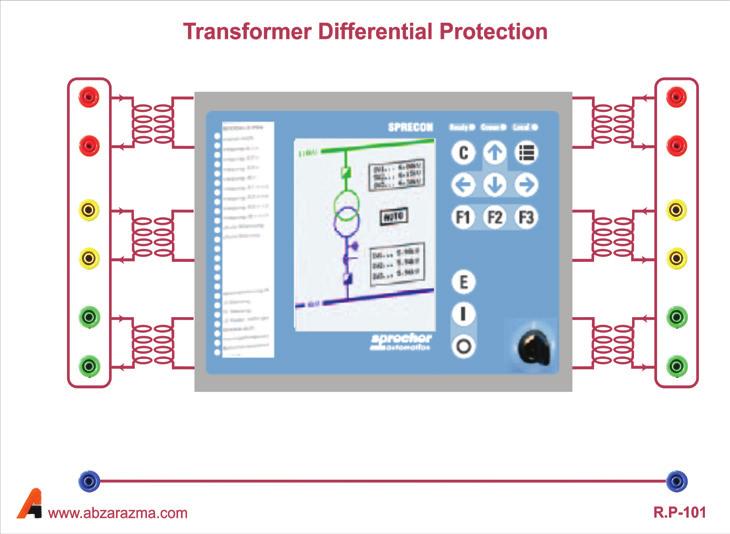

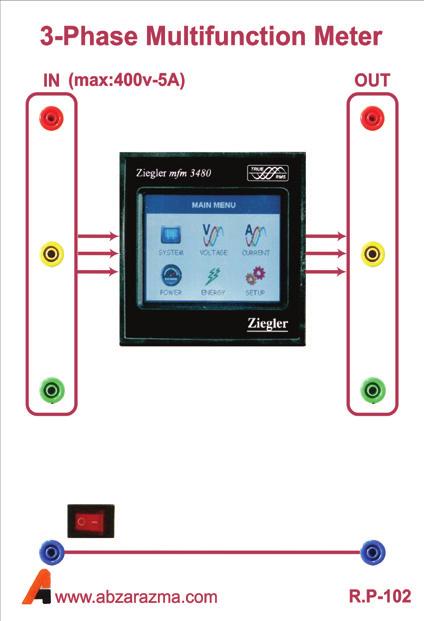

35 مشخصات ماژولها رله حفاظت دیفرانسیل این ماژول جهت حفاظت دیفرانسیلی ژنراتور و ترانس مورد استفاده قرار میگیرد. جریان کاری 0 تا 5A ولتاژ کاری 0 تا 400V خ ط 6 عدد CT اندازه گیری جریان رله دیجیتال قابل تنظیم Transformer Differential Protection R.P مولتی فانکشن سه فاز گرافیکی این ماژول جهت اندازه گیری پارامترهای شبکه از قبیل ولتاژ جریان انواع توان ضریب توان اختاف فاز ولتاژ و جریان فرکانس و... استفاده قرار میگیرد. امکان ذخیره و نمایش سیگنالها فراهم میباشد. قابلیت اندازه گیری کمیت های سه فاز به همراه سیم نول ولتاژ و جریان اندازهگیری 5A 400V فرکانس اندازه گیری 40Hz تا 60Hz 3 -Phase Multifunction Meter R.P رله حفاظت جریانی این ماژول جهت حفاظت خط انتقال ترانس و ژنراتور در برابر تغییرات جریان مورد استفاده قرار میگیرد. حفاظت جریان سه فاز سه عدد CT جهت اندازهگیری امکان تنظیم دیجیتالی پارامترهای رله Under/Over AC Current Relay R.P رله حفاظت فرکانس این ماژول جهت حفاظت فرکانسی تجهیزات از قبیل ترانس و ژنراتور در برابر تغییرات فرکانس مورد استفاده قرار میگیرد. حفاظت فرکانس سه فاز سه عدد CT جهت اندازهگیری امکان تنظیم دیجیتالی پارامترهای رله Under/Over Frequency Relay R.P

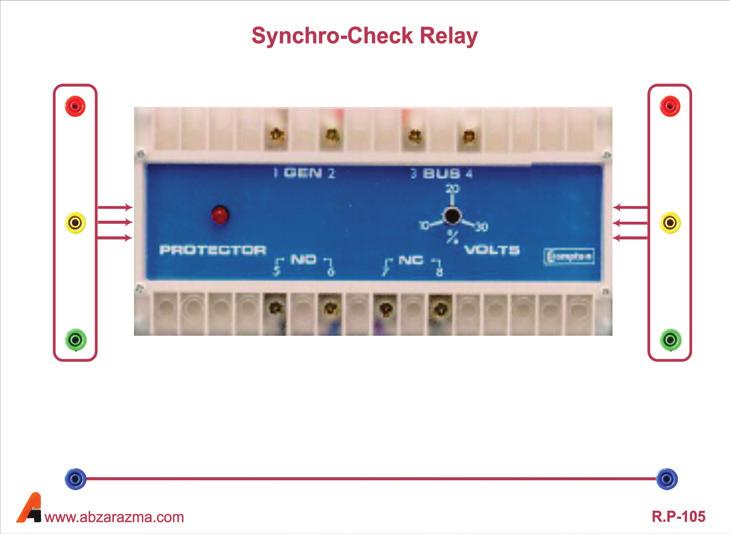

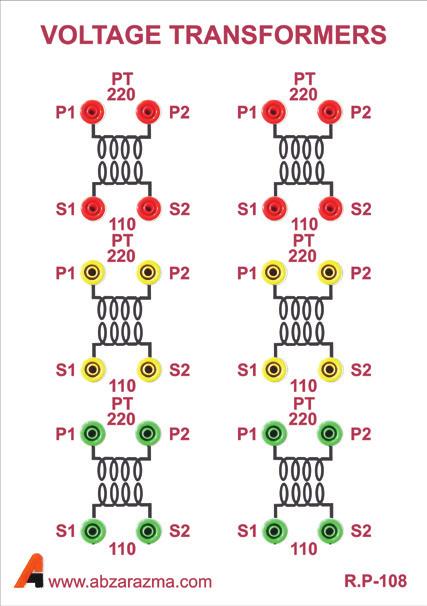

36 مشخصات ماژولها رله حفاظت سنکرون بودن این ماژول جهت حفاظت سنکرون بودن ژنراتور سنکرون با شبکه مورد استفاده قرار میگیرد. حفاظت سنکرون بودن سه فاز سه عدد PT جهت اندازهگیری امکان تنظیم دیجیتالی پارامترهای رله R.P Synchro-Check Relay رله حفاظت دیستانس این ماژول جهت حفاظت دیستانس خط انتقال مورد استفاده قرار میگیرد. سه عدد CT و سه عدد PT جهت اندازهگیری ولتاژ کاری 0 تا 400V خ ط جریان کاری 0 تا 5A رله دیجیتال قابل تنظیم R.P Distance Protection Relay رله حفاظت ولتاژ این ماژول جهت حفاظت خط انتقال ترانس و ژنراتور در برابر تغییرات ولتاژ مورد استفاده قرار میگیرد. حفاظت ولتاژ سه فاز سه عدد PT جهت اندازهگیری امکان تنظیم دیجیتالی پارامترهای رله R.P Under/Over AC Voltage Relay ترانس ولتاژ یا PT این ماژول جهت بررسی رفتار PT های متفاوت و کاربرد آن در حفاظت شبکه مورد استفاده قرار میگیرد. دو کاس دقت متفاوت از PT ها سه عدد PT در هر کاس دقت قابلیت اندازهگیری ولتاژ تا 500V R.P Under/Over AC Current Relay

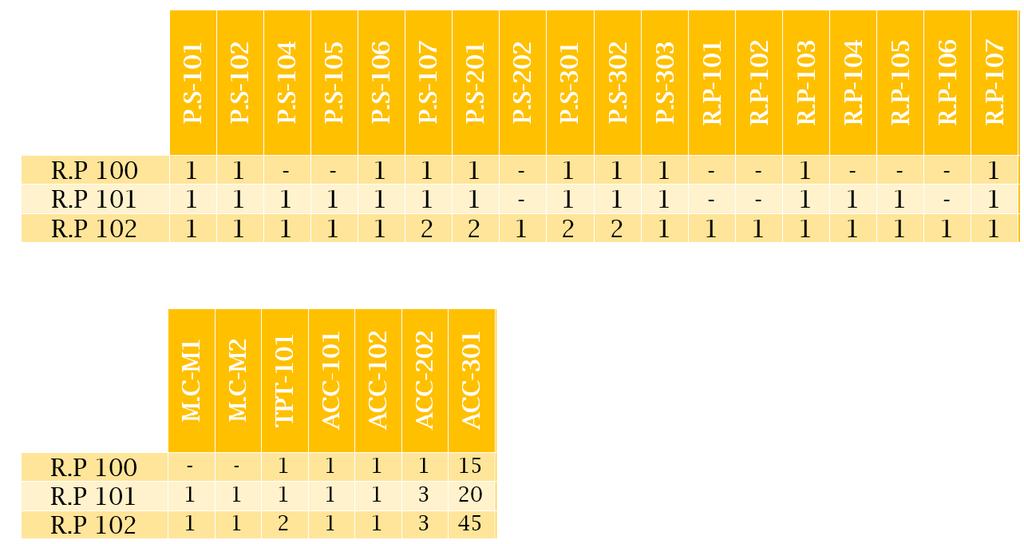

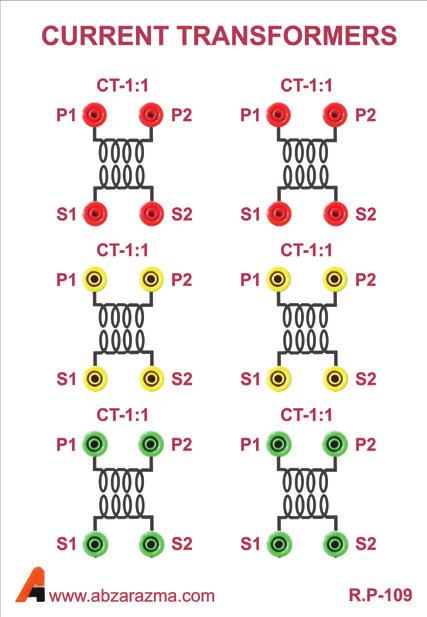

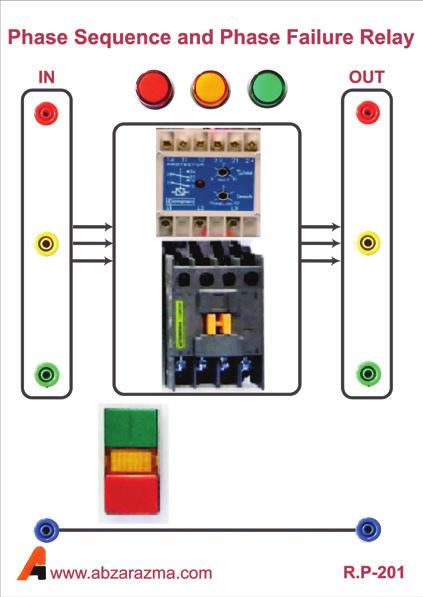

37 مشخصات ماژولها ترانس جریان یا CT اين ماژول جهت بررسي رفتار CT هاي متفاوت و کاربرد آن در حفاظت شبکه مورد استفاده قرار ميگيرد. دو کاس دقت متفاوت از CT ها سه عدد CT در هر کاس دقت قابلیت اندازهگیری جریان تا 10A Current Transformers R.P رله حفاظت کنترل فاز به منظور بررسی درستی ترتیب فازها بخصوص در کاربرد حفاظت موتورهای الکتریکی مورد استفاده قرار می گیرد. سه عدد چراغ سیگنال کارکرد فقط با یک ترتیب فاز مجاز کنترل فاز برای سه فاز Phase Sequence and Phase Failure Relay R.P فریم نگهدارنده تجهیزات فریم استاندارد نگهدارنده ماژولها میباشد. پایه های فلزی طبقات ازجنس آلمینیویم رنگ استاتیک ضد خش Panel Frame ACC- 101 میز کار میز کار جهت قرار گیری فریم استاندارد و اتصال کابلهای برق مورد استفاده قرار میگیرد. رنگ استاتیک ضد خش رویهی MDF ابعاد)طول عرض ارتفاع( ) cm( Worktable ACC

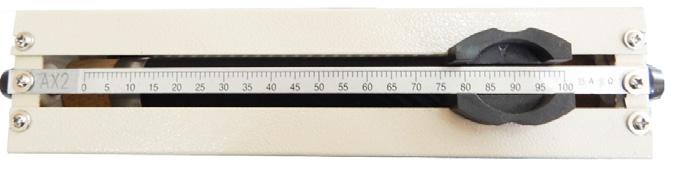

38 مشخصات ماژولها رئوستا مقاومت متغیر با توان باال می باشد. مقاومت 0 تا 50 اهم جریان 1/5 A ACC- 202 Rheostat کابلهای رابط تمام عایق کابلهای مادگی جهت برقراری ارتباط بین ماژولها مورد استفاده قرار میگیرد. امکان عبور جریان تا 10A تمام عایق در چهار رنگ متفاوت ACC- 301 Safety Connecting Leads

39 مشخصات ماژولها عناوین آزمایشهای پایه دستگاه آموزنده رله و حفاظت 1( شناسایی انواع رله ها و اصول حفاظت شبکه 2( اندازهگیری ولتاژ و جریان و انواع CT و PT 3( رله حفاظت اضافه جریان برای خط انتقال و موتورهای الکتریکی 4( رله حفاظت ولتاژی برای خط انتقال 5( رله حفاظت دیفرانسیل برای ترانس 6( رله حفاظت دیستانس برای خط انتقال 7( رله حفاظت فرکانسی برای ژنراتور 8( رلههای حفاظت موتورهای الکتریکی 9( رله حفاظت سنکرون بودن برای خط انتقال وژنراتور ماژولها و لوازم جانبی به تفکیک مدل:

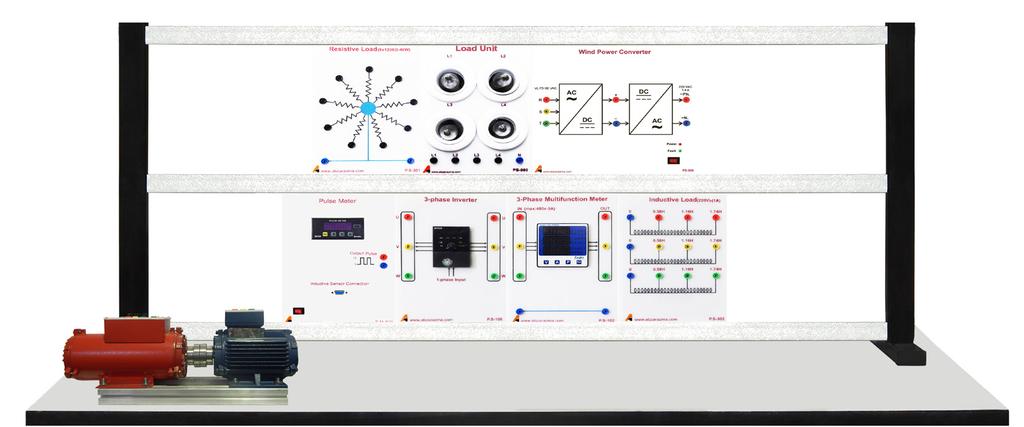

40 آزمایشگاه انرژیهای نو Renewable Energy Lab معرفی: با توجه به گسترش روز افزون استفاده از انرژیهای نو و تجدید پذیر شرکت تجهیزات ابزار آزما اقدام به طراحی و ساخت دستگاههای شبیهساز باد و خورشید نموده است. در این مجموعه دستگاهها اصول اساسی تبدیل انرژی باد و خورشید به انرژی الکتریکی و همچنین آشنایی با تجهیزات کاربردی ارائه شده است. استفاده از تجهیزاتی مشابه با نمونههای واقعی توان باال در محصوالت مدنظر بوده است. شبیهسازی تغییرات سرعت باد با استفاده از مجموعهی موتور -اینورتر صورت گرفته است. شارژر باطری جهت ذخیره سازی انرژی در زمانهایی که منبع انرژی غایب است مورد استفاده قرار میگیرد. عاوه بر پیاده سازی مدارات مربوط به مبدلهای توان مدارات کنترلی مورد نیاز جهت تامین توان الکتریکی با کیفیت در پیاده سازی تجهیزات لحاظ شده است.

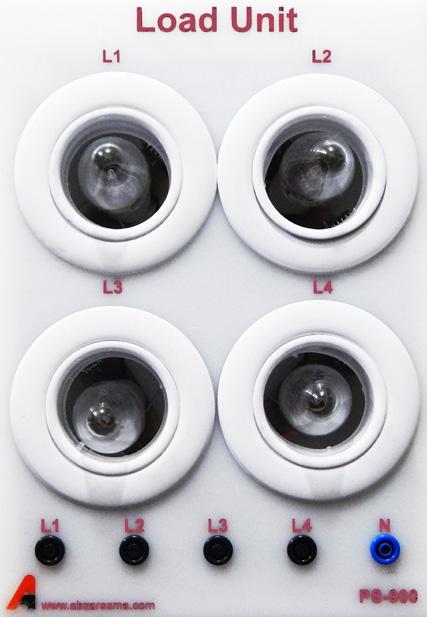

41 نو انرژیهای آزمایشگاه آزما ابزار تجهیزات شرکت )RE-100( خورشیدی برق تولید مدل نو انرژیهای آموزنده : ها قابلیت فتوولتائیک خورشیدی سلول مشخصات بررسی باتری در خورشیدی انرژی ذخیرهی روشنایی جهت خورشیدی انرژی از استفاده باتری و خورشیدی سلول کمیتهای گیری اندازه امکان فاز تک اینورتر از استفاده با متناوب برق به خورشیدی انرژی تبدیل 135W خورشیدی سلول 1( متر مولتی 2( 12V- 40Ah باتری )3 220V خروجی با 250W خورشیدی اینورتر 4( 250W خورشیدی شارژر باتری 5( حفاظتی فیوزهای و جان محافظ فیوز با اصلی تغذیه ماژول 6( 40W*4 روشنایی بار 7( )RE-101( بادی برق تولید ساز شبیه نو انرژیهای آموزنده : ها قابلیت بادی برق تولید شبیهسازی فاز سه اینورتر همراه به القایی موتور با باد توربین شبیهسازی دائم مغناطیس سنکرون ژنراتور پارامترهای اندازهگیری امکان وسیع محدودهی در باد سرعت تغییر امکان ژنراتور خروجی الکتریکی انرژی تبدیل جهت توان مبدل استاندارد متناوب خروجی به سنکرون 2850RPM - 500W فاز سه القایی موتور 1( 750W فاز سه اینورتر 2( فاز سه متر فانکشن مولتی 3( 200W مقاومتی بار 4( 40W در 4 روشنایی بار 5( توربین سرعت نمایش و اندازهگیری سنسور 6( 250W دائم مغناطیس روتور با سنکرون ژنراتور 7( استاندارد خروجی و متغیر فرکانس و دامنه ورودی با بادی توربین مبدل 8(

42 Renewable Energy Lab Abzarazma Instrument آموزنده انرژیهای نو مدل شبیه ساز تولید برق بادی پیشرفته )RE-102( قابلیت ها : شبیهسازی تولید برق بادی شبیهسازی توربین باد با موتور القایی به همراه اینورتر سه فاز امکان اندازهگیری پارامترهای ژنراتور سنکرون مغناطیس دائم کنترل کننده PID جهت تولید فرمان اینورتربراساس سرعت باد مطلوب 1( موتور القایی سه فاز 1450RPM - 500W 2( اینورتر سه فاز 750W 3( مولتی فانکشن متر سه فاز 4( بار مقاومتی 200W 5( بار سلفی 100VAR 6( سنسور اندازهگیری و نمایش سرعت توربین 7( ژنراتور القایی با روتور سیم پیچی شده سه فاز با توان 250W 8( کارت ارتباط داده )DAQ( 9( نرمافزار تولید الگوی باد 10 (واحد تنظیم فرکانس روتور )کنترل کننده )PID 11( اینورتر سه فاز جهت تنظیم فرکانس روتور 12( واحد سنکرون ساز با شبکه

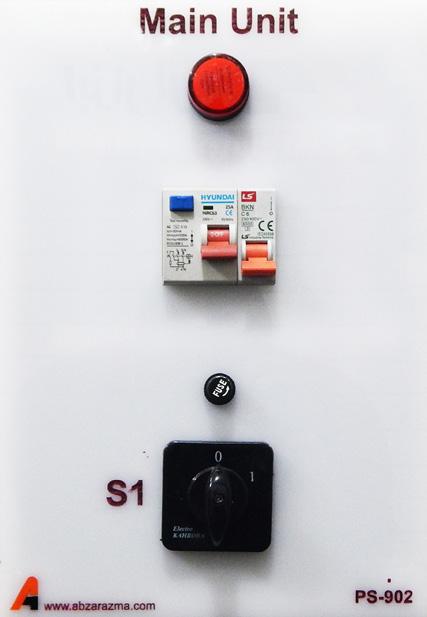

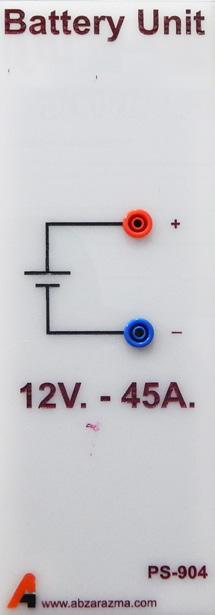

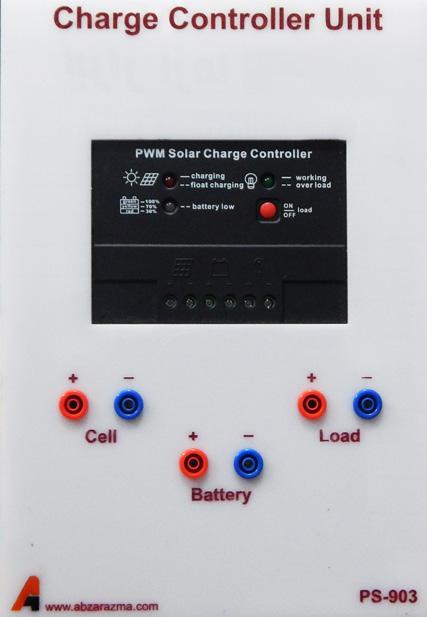

43 مشخصات ماژولها واحد بار اين ماژول شامل چهار المپ 40 وات می باشد. کنترل مستقل از هم المپ ها توان 40 وات ولتاژ نامی 220 ولت Load Unit PS واحد تغذیه اصلی واحد تغذیه اصلی به منظور تغذیه و حفاظت سیستم مورد استفاده قرار می گیرد. یک عدد چراغ سیگنال فیوز محافظ جان تکفاز فیوز مینیاتوری 5 آمپر فیوز شیشه ای 3 آمپر کلید قطع و وصل دستی Main Unit PS واحد کنترلر شارژر جهت کنترل سطح شارژ باتری رابط بین باتری و سلول خورشیدی می باشد. همچنین خروجی بار نیز در این ماژول فراهم شده است. مبدل باتری شارژر با توان 200 وات نمایشگر وضعیت شارژ باتری ورودی از سلول خورشیدی و خروجی دوگانه برای بار و باتری Charge Controller Unit PS- 903 واحد باتری باتری 12 ولت با 45 آمپر ساعت جهت ذخیره انرژی الکتریکی سلول خورشیدی باتری خشک با قابلیت شارژ و دشارژ متوالی ولتاژ نامی 12 ولت Battery Unit PS
