1 1 ΠΡΟΔΙΑΓΡΑΦΗ ΕΝΟΠΛΩΝ ΔΥΝΑΜΕΩΝ ΠΕΔ Α ΕΚΔΟΣΗ 1 η ΔΙΑΚΡΙΤΙΚΑ ΒΑΘΜΟΥ ΚΑΙ ΣΗΜΑΤΑ ΣΤΟΛΩΝ ΠΡΟΣΩΠΙΚΟΥ ΣΤΡΑΤΕΥΜΕΝΗΣ ΘΗΤΕΙΑΣ (ΝΑΥΤΩΝ ΚΑΙ ΔΙΟΠΩΝ) 5 ΝΟΕΜΒΡΙΟΥ 2014 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΕΘΝΙΚΗΣ ΑΜΥΝΑΣ

2 2 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΕΛΙΔΑ 1. ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ 3 2. ΣΧΕΤΙΚΑ ΕΓΓΡΑΦΑ 3 3. ΤΑΞΙΝΟΜΗΣΗ 4 4. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 4.1. Ορισμός υλικού 4.2. Φυσικά χαρακτηριστικά 4.3. Σχεδίαση - Κατασκευή 4.4. Συσκευασία 4.5. Επισήμανση 5. ΑΠΑΙΤΗΣΕΙΣ ΣΥΜΜΟΡΦΩΣΗΣ ΥΛΙΚΟΥ 5.1 Συνοδευτικά έγγραφα 5.2 Επιθεωρήσεις / Δοκιμές 6. ΛΟΙΠΕΣ ΑΠΑΙΤΗΣΕΙΣ 6.1 Χρόνος παράδοσης 6.2 Αριθμός παρτίδων ΠΕΡΙΕΧΟΜΕΝΟ ΠΡΟΣΦΟΡΑΣ ΣΗΜΕΙΩΣΕΙΣ ΠΡΟΤΑΣΕΙΣ ΒΕΛΤΙΩΣΗΣ ΤΕΧΝΙΚΗΣ ΠΡΟΔΙΑΓΡΑΦΗΣ 15 ΠΡΟΣΘΗΚΗ Ι ΠΙΝΑΚΑΣ ΑΝΟΧΩΝ ΚΑΙ ΕΚΠΤΩΣΕΩΝ 16 ΒΑΜΒΑΚΕΡΩΝ ΥΦΑΣΜΑΤΩΝ ΠΡΟΣΘΗΚΗ ΙΙ ΠΙΝΑΚΕΣ ΤΑΞΙΝΟΜΗΣΗΣ ΥΛΙΚΩΝ Ι, ΙΙ & ΙΙΙ 17 & 18 ΠΡΟΣΘΗΚΗ ΙΙΙ ΕΝΤΥΠΟ ΣΥΜΜΟΡΦΩΣΗΣ ΠΡΟΣ ΠΕΔ 19 ΕΓΚΡΙΣΗ ΤΕΧΝΙΚΗΣ ΠΡΟΔΙΑΓΡΑΦΗΣ

3 3 1 ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ Η παρούσα Προδιαγραφή Ενόπλων Δυνάμεων (ΠΕΔ) καλύπτει τις απαιτήσεις προμήθειας των διακριτικών βαθμών και ειδικοτήτων καθώς και των διακριτικών σημάτων του προσωπικού στρατευμένης θητείας ναυτών και διόπων με βάση τις ανάγκες του Πολεμικού Ναυτικού (ΠΝ). 2 ΣΧΕΤΙΚΑ ΕΓΓΡΑΦΑ 2.1 Νομοθεσία Κανονισμός (ΕΚ) αριθ. 2195/2002 του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 5 ης Νοεμβρίου 2002 περί του κοινού λεξιλογίου για τις δημόσιες συμβάσεις (CPV) όπως έχει τροποποιηθεί και ισχύει. 2.2 Πρότυπα ΕΝ ISO 105-A01:2010, Textiles - Tests for color fastness - Part A01: General principles of testing EN ISO 105-B01:2014, Textiles - Tests for color fastness - Part B01: Color fastness to light: Daylight EN ISO 105-B02:2014, Textiles - Tests for color fastness - Part B02: Color fastness to artificial light: Xenon arc fading lamp test EN ISO 105-C06:2010, Textiles - Tests for color fastness - Part C06: Color fastness to domestic and commercial laundering EN ISO 105-D01:2010, Textiles - Tests for color fastness - Part D01: Color fastness to dry cleaning using perchloroethylene solvent EN ISO 105-X12:2002, Textiles - Tests for color fastness - PartX12: Color fastness to rubbing EN ISO :2010, Textiles quantitative chemical analysis Part 1: General principles of testing EN ISO :2010, Textiles quantitative chemical analysis Part 2: Ternary fiber mixtures ΕΝ ISO 9001, «Συστήματα διαχείρισης της ποιότητας - Απαιτήσεις» EN 12127, Textiles, - Fabrics - Determination of mass per unit area using small samples EN A02:1994, Textiles - Tests for color fastness - Part A02: Grey scale for assessing change in color ISO : Amd 1:2011, Sampling procedures for inspection by attributes Part1: Sampling schemes indexed by acceptance quality limit (AQL) for lot-by-lot inspection ISO 3801:1977, Textiles - Woven fabrics - Determination of mass per unit length and mass per unit area ISO :1984, Textiles - Woven fabrics - Construction - Methods of analysis- Part 1: Methods for the presentation of a weave diagram and plans for drafting, denting and lifting ISO :1984, Textiles - Woven fabrics - Construction - Methods of analysis- Part 5: Determination of linear density of yarn removed from fabric ASTM D 629, Standard test methods for quantitative analysis of textiles. 2.3 Τεχνικές Προδιαγραφές Η Τεχνική Προδιαγραφή ΚΕΦΝ Ν-2051 Γ (2002).

4 «Τεχνικές Προδιαγραφές Υφασμάτων» του Υπ. Εμπορίου τεύχος Α, Έκδοση 3η, Η Τεχνική Προδιαγραφή ΠΓΕΣ-ΕΔΕ-1286/( ) του ΓΕΣ. 2.4 O «Κανονισμός Στολών Πολεμικού Ναυτικού» Άρθρο 2, ΠΔ 241/2000 (ΦΕΚ 205 τ.α ). 2.5 Οι ειδικές απαιτήσεις της Υπηρεσίας. 2.6 Τα σχετικά έγγραφα, στην έκδοση που αναφέρονται, αποτελούν μέρος της παρούσας προδιαγραφής. Για τα έγγραφα, για τα οποία δεν αναφέρεται έτος έκδοσης, εφαρμόζεται η τελευταία έκδοση, συμπεριλαμβανομένων των τροποποιήσεων. Σε περίπτωση αντίφασης της παρούσας προδιαγραφής με μνημονευόμενα πρότυπα, κατισχύει η προδιαγραφή, υπό την προϋπόθεση ικανοποίησης της ισχύουσας νομοθεσίας της Ελληνικής Δημοκρατίας. 3 ΤΑΞΙΝΟΜΗΣΗ 3.1 Τα διακριτικά βαθμού και τα διακριτικά σημάτων του προσωπικού στρατευμένης θητείας της 1 παρακολουθούνται στο εφοδιαστικό σύστημα του ΠΝ με τους Ναυτικούς Αριθμούς Ταξινόμησης που δίνονται στους Πίνακες Ταξινόμησης Ι έως και ΙΙΙ της συνημμένης Προσθήκης ΙΙ. 3.2 Ο κωδικός των διακριτικών της 1, κατά CPV, σύμφωνα με το Κανονισμό είναι: (υφασμάτινα διακριτικά σήματα). 4 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 4.1 Ορισμός υλικού Το προσωπικό στρατευμένης θητείας φέρει ζεύγος όμοιων διακριτικών στα οποία απεικονίζονται αφενός ο βαθμός (ναύτης, δίοπος) και αφετέρου η ειδικότητα όπως αναλύονται παρακάτω. Επιπλέον το προσωπικό στρατευμένης θητείας που υπηρετεί σε Π. Πλοία φέρει ένα επιπλέον διακριτικό σήμα Τα διακριτικά βαθμού αποτελούνται από κέντημα με κόκκινη κλωστή τοποθετημένο (κεντημένο) πάνω σε μαύρο ή λευκό ύφασμα (ύφασμα βάσης) για τα χειμερινά και τα θερινά αντίστοιχα και όπισθεν αυτού έχει ραμμένη αυτόδετη ταινία τ. Velcro. Φέρονται στις στολές του προσωπικού στρατευμένης θητείας σύμφωνα με τα οριζόμενα στον Κανονισμό Στολών (ΚΣ) του Π. Ναυτικού Τα διακριτικά βαθμού κατασκευάζονται με 1 σειρίδα (ταινία) ή με 2 ταινίες σχήματος V με περιεχόμενη γωνία 90 0, για τους ναύτες και τους διόπους αντίστοιχα. Στον «ελεύθερο» χώρο που δημιουργείται από την σειρίδα και το πάνω άκρο του υφάσματος βάσης, στο κέντρο αυτού, κεντώνται με την ίδια κλωστή τα σχέδια της ειδικότητας ή των τεχνών Τα διακριτικά σήματα για τους Ναυτοδίοπους (Ν/Δ) που υπηρετούν σε Πολεμικά πλοία έχουν σχήμα ορθογώνιου παραλληλογράμμου και φέρουν στο εσωτερικό τους το σχήμα όψης πλοίου (ανφας) με 2 ξίφη διασταυρούμενα χιαστί «όπισθεν» αυτού. 4.2 Φυσικά χαρακτηριστικά Διαστάσεις: Οι επιμέρους κατασκευαστικές διαστάσεις των διακριτικών βαθμού ναυτών και διόπων ως τελικά προϊόντα αναφέρονται στα κατωτέρω Σχέδια Ι και ΙΙ Οι επιμέρους διαστάσεις των σειρίδων (ταινιών) και λοιπών τεχνικών στοιχείων των διακριτικών βαθμού αναγράφονται στις και της ΠΕΔ.

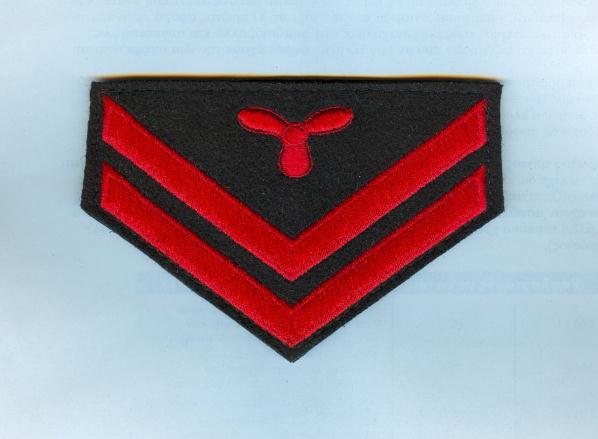

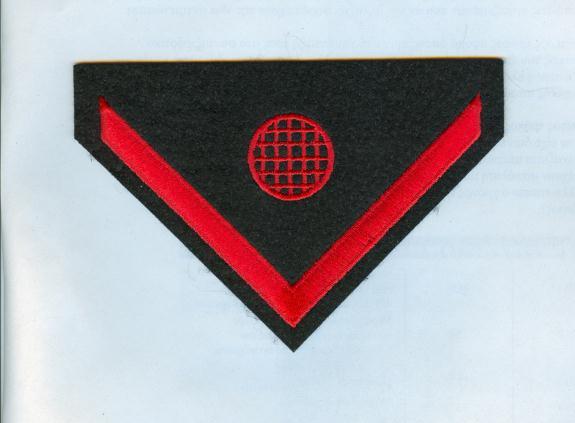

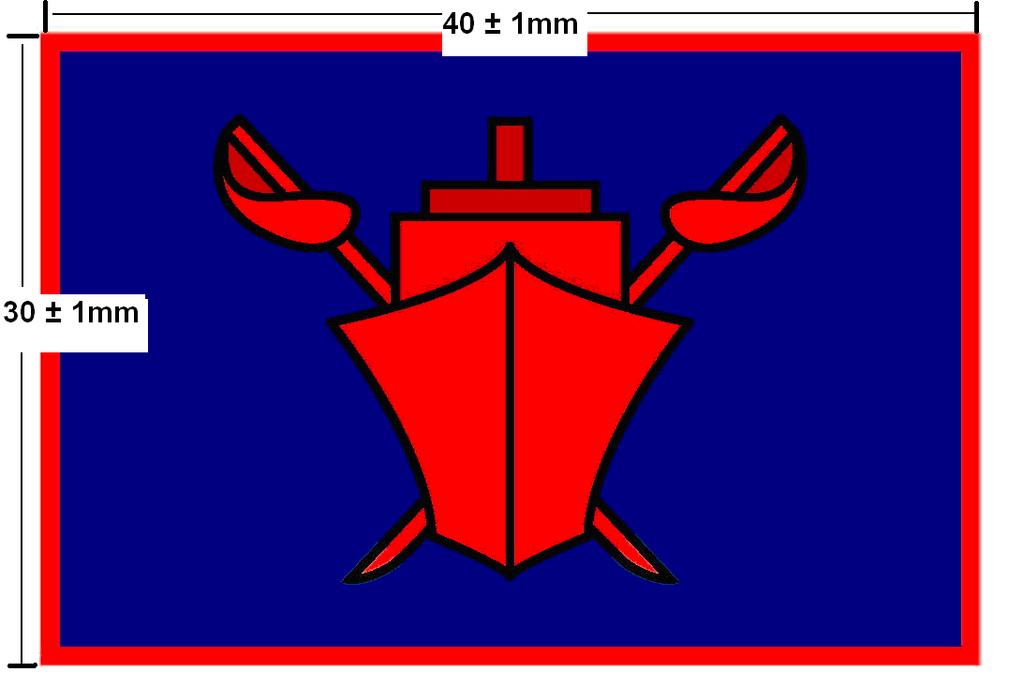

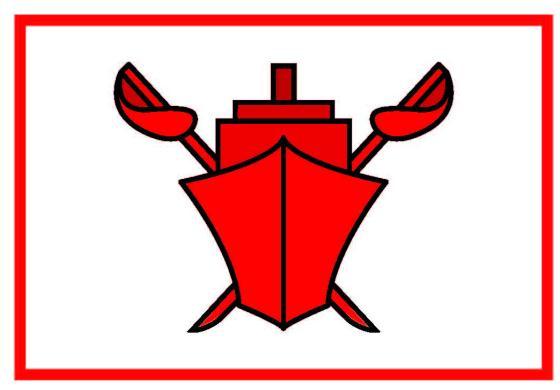

5 Οι επιμέρους διαστάσεις των ειδικοτήτων και τεχνών διακριτικών βαθμού αναγράφονται στην της ΠΕΔ Οι επιμέρους κατασκευαστικές διαστάσεις του διακριτικού σήματος των Ν/Δ που υπηρετούν σε Π. Πλοία αναγράφονται στην της ΠΕΔ Σχέδιο Ι Φωτογραφία και σκαρίφημα διαστάσεων διακριτικού Ναύτη Σχέδιο ΙΙ Φωτογραφία και σκαρίφημα διαστάσεων διακριτικού Διόπου Σχέδιο ΙΙΙ Διακριτικό σήμα Ν/Δ που υπηρετούν σε Πολεμικά Πλοία ΧΕΙΜΕΡΙΝΟ ΘΕΡΙΝΟ Σημείωση: Η απόχρωση του υφάσματος βάσης του χειμερινού διακριτικού σήματος Ν/Δ που υπηρετούν σε Π.Πλοία θα είναι μαύρο και όχι μπλε σκούρο όπως παρουσιάζεται ανωτέρω.

6 6 ΣΧΕΔΙΟ IV Σχέδια Ειδικοτήτων & Τεχνών Διακριτικών Βαθμού Προσωπικού Στρατευμένης Θητείας Ναυτών & Διόπων Αρμενιστής Βοηθός Νοσηλευτικής Διαχειριστής Διοικητικής Υποστήριξης Εσχαρέας (Μάγειρας) Επιχειρήσεων / Επικοινωνιών Ηλεκτρονικός Υπολογιστών & Δικτύων Ηλεκτρολόγος Ιατρός Οδοντίατρος Μουσικός Οδηγός Τροχοφόρων Οχημάτων Τεχνικός Ηλεκτρονικών Συστημάτων Τεχνικός Μηχανολογικών Συστημάτων Τεχνικός Συνεργείων Τεχνίτης Δομικών Έργων Τεχνίτης Όπλων Σημείωση: Όλα τα στοιχεία των διακριτικών των ειδικοτήτων και τεχνών των Ναυτών και των Διόπων θα ράβονται με κόκκινη κλωστή, (βλ της ΠΕΔ) και δεν λαμβάνεται υπόψη το κίτρινο χρώμα των ανωτέρω απεικονίσεων.

7 Κλωστή κεντήματος κατασκευής σειρίδων και ειδικοτήτων των διακριτικών βαθμού και των σημάτων Ν/Δ που υπηρετούν σε Π. Πλοία: Σύνθεση, κατά ΕΝ ISO και ΕΝ ISO ή κατά ASTM D 629 ή άλλο ισοδύναμο πρότυπο: 100% Πολυεστέρας ή 100% Ραιγιόν βισκόζης Τίτλος (κλωστής) κατά ISO ή άλλο ισοδύναμο πρότυπο: 120 Denier (ανοχές ως Πίνακας Ανοχών και Εκπτώσεων Προσθήκης Ι) Αντοχή χρωματισμού, [βαθμολογημένη σύμφωνα με την κλίμακα των Μπλε για την αντοχή χρωματισμού στο φως κατά ΕΝ ISO 105-B01 και για τις λοιπές αντοχές σύμφωνα με την κλίμακα του Γκρι κατά ΕΝ ISO 105-A01 και EN A02, (ανοχές ως Πίνακας Ανοχών και Εκπτώσεων Προσθήκης Ι)]: Στη ξηρή τριβή, κατά EN ISO 105-X12 ή ισοδύναμο πρότυπο: βαθμός Στην υγρή τριβή, κατά EN ISO 105-X12 ή ισοδύναμο πρότυπο: βαθμός Στο στεγνό καθάρισμα, κατά EN ISO 105-D01 ή ισοδύναμο πρότυπο: βαθμός Στo οικιακό πλύσιμο στη βαθμίδα C1S, κατά EN ISO 105-C06 ή σε αντίστοιχη βαθμίδα ισοδύναμου προτύπου: βαθμός Στο ηλιακό φως, κατά ΕΝ ISO 105-B01 ή ισοδύναμο πρότυπο ή φωτισμός λυχνίας Xenon, κατά EN ISO 105-Β02 ή ισοδύναμο πρότυπο: βαθμός Ύφασμα βάσης χειμερινών διακριτικών (τσόχα) Σύνθεση, κατά ΕΝ ISO και ΕΝ ISO ή κατά ASTM D 629 ή άλλο ισοδύναμο πρότυπο: 100% Πολυεστέρας Πίσω από το ύφασμα συγκολλείται κατάλληλο θερμοκολλητικό συνθετικό υλικό, όπως παρουσιάζεται στο επίσημο δείγμα της Υπηρεσίας (εφόσον αυτό υφίσταται) Βάρος, κατά EN ή άλλο ισοδύναμο πρότυπο: 360 g/m 2, (ανοχές ως Πίνακας Ανοχών και Εκπτώσεων Προσθήκης Ι) Ύφανση κατά ISO ή άλλο ισοδύναμο πρότυπο: Συνθετικό πίλημα (τσόχα) Απόχρωση: Μαύρη Ύφασμα βάσης θερινών διακριτικών Σύνθεση, κατά ΕΝ ISO και ΕΝ ISO ή κατά ASTM D 629 ή άλλο ισοδύναμο πρότυπο: 67% Πολυεστέρας ± 3% 33% Βαμβάκι ± 3%. Πίσω από το ύφασμα συγκολλείται κατάλληλο θερμοκολλητικό συνθετικό υλικό, όπως παρουσιάζεται στο επίσημο δείγμα της Υπηρεσίας (εφόσον αυτό υφίσταται) Βάρος, κατά EN ή άλλο ισοδύναμο πρότυπο: 265 g/m 2, (ανοχές ως Πίνακας Ανοχών και Εκπτώσεων Προσθήκης Ι) Ύφανση κατά ISO ή άλλο ισοδύναμο πρότυπο: Διαγώνιος 2/ Απόχρωση: Λευκή εκ λεύκανσης Αυτόδετη ταινία Αυτόδετη ταινία τύπου Velcro κατάλληλων διαστάσεων που θα καλύπτει την οπίσθια επιφάνεια των διακριτικών βαθμού και των σημάτων Περιγραφή κατασκευής διακριτικών βαθμού Ναυτών και Διόπων Διακριτικά βαθμού και ειδικοτήτων Ναυτών Τα διακριτικά του ναύτη κεντώνται με κλωστή της και οι διαστάσεις αυτών παρουσιάζονται στο Σχέδιο Ι της με κατάλληλη πολυκέφαλη κεντητική μηχανή.

8 8 Για τα διακριτικά της χειμερινής στολής (χειμερινά διακριτικά) χρησιμοποιείται τεμάχιο υφάσματος της ενώ για τα διακριτικά της θερινής στολής (θερινά διακριτικά) χρησιμοποιείται τεμάχιο υφάσματος της Με την κλωστή της κατασκευάζεται μία (1) σειρίδα (ταινία) σχήματος V με περιεχόμενη γωνία 90 0 με μήκος πλευρών 8 cm και πλάτος αυτών 1 cm. Η «εξωτερική» πλευρά της σειρίδας απέχει από τα άκρα του υφάσματος βάσης 7-8 mm Στον «ελεύθερο» χώρο που δημιουργείται από την σειρίδα και το πάνω άκρο του διακριτικού, στο κέντρο αυτού, κεντώνται με την ίδια κλωστή το σχέδιο της ειδικότητας του ναύτη (βλ. Σχέδιο IV της 4.2.1). Το σχέδιο ειδικότητας ισαπέχει από τις «πλευρές» της σειρίδας και τοποθετείται σε απόσταση 10 mm ± 2 mm από την πάνω άκρη του διακριτικού Το διακριτικό στην πίσω πλευρά θα φέρει αυτόδετη ταινία τύπου velcro της με «αρσενικό» και «θηλυκό» τμήμα εκ των οποίων το μεν «αρσενικό» θα είναι μόνιμα ραμμένο στο διακριτικό το δε «θηλυκό» θα παραμείνει «ελεύθερο» για να μπορεί να ραφτεί στο μανίκι της στολής ή του υποκαμίσου. Το «αρσενικό» κομμάτι της αυτόδετης ταινίας θα καλύπτει όλη την οπίσθια επιφάνεια του διακριτικού Διακριτικά βαθμών και ειδικοτήτων Διόπων Τα διακριτικά του Διόπου κεντώνται με κλωστή της και οι διαστάσεις αυτών παρουσιάζονται στο Σχέδιο ΙΙ της με κατάλληλη πολυκέφαλη κεντητική μηχανή. Για τα διακριτικά της χειμερινής στολής (χειμερινά διακριτικά) χρησιμοποιείται τεμάχιο υφάσματος της ενώ για τα διακριτικά της θερινής στολής (θερινά διακριτικά) χρησιμοποιείται τεμάχιο υφάσματος της Με την κλωστή κατασκευάζονται δύο (2) σειρίδες (ταινίες). Κάθε μία εξ αυτών έχει σχήμα V με περιεχόμενη γωνία 90 0 με μήκος πλευρών 8 cm και πλάτος αυτών 1 cm και οι οποίες απέχουν 4-5 mm η μία από την άλλη. Η «εξωτερική» πλευρά της σειρίδας απέχει από τα άκρα του υφάσματος βάσης 7-8 mm Στον «ελεύθερο» χώρο που δημιουργείται από την σειρίδα και το πάνω άκρο του διακριτικού, στο κέντρο αυτού, κεντώνται με την ίδια κλωστή το σχέδιο της ειδικότητας του διόπου (βλ. Σχέδιο IV της 4.2.1). Το σχέδιο ειδικότητας ισαπέχει από τις «πλευρές» της σειρίδας και τοποθετείται σε απόσταση 10 mm ± 2 mm (αρχή διακριτικού) από την πάνω άκρη του διακριτικού Το διακριτικό στην πίσω πλευρά θα φέρει αυτόδετη ταινία τύπου velcro της με «αρσενικό» και «θηλυκό» τμήμα, εκ των οποίων το μεν «αρσενικό» θα είναι μόνιμα ραμμένο στο διακριτικό το δε «θηλυκό» θα παραμείνει «ελεύθερο» για να μπορεί να ραφτεί στο μανίκι της στολής ή του υποκαμίσου. Το «αρσενικό» κομμάτι της αυτόδετης ταινίας θα καλύπτει όλη την οπίσθια επιφάνεια του διακριτικού Περιγραφή (λεπτομέρειες) κατασκευής ειδικοτήτων διακριτικών βαθμού Οι ακόλουθες περιγραφές παρέχουν τις «βασικές» διαστάσεις των ειδικοτήτων. Τα σχέδια που αντιστοιχούν στις περιγραφές αυτές, παρουσιάζονται στο Σχέδιο ΙV της Για όλες τις ακόλουθες διαστάσεις των σχεδίων των ειδικοτήτων δίνεται ανοχή ± 1 mm Αρμενιστή: Άγκυρα ύψους 23 mm και πλάτους 17 mm στην οποία περιτυλίσσεται σχοινί Βοηθός Νοσηλευτικής: Δύο ομόκεντροι κύκλοι με διάμετρο 19 και 16 mm. Ο μικρότερος κύκλος έχει στο εσωτερικό του κόκκινο σταυρό ύψους 12 mm και πάχος πλευρών 2,5 3,0 mm.

9 Διαχειριστής: Δύο (2) κυρτά φτερά (γραφίδες) μήκους 32 mm που διασταυρώνονται οι κάτω άκρες τους Διοικητικής Υποστήριξης: Τρεις ομόκεντροι κύκλοι διαμέτρου 24, 19 και 5 mm ο καθένας Εσχαρέας (Μάγειρας): Δύο (2) ομόκεντροι κύκλοι με διάμετρο 24 και 19 mm. Ο μικρότερος κύκλος φέρει στο εσωτερικό πλέγμα από 5 κάθετες και 5 οριζόντιες γραμμές Επιχειρήσεων / Επικοινωνιών: Δύο ομόκεντροι κύκλοι με διάμετρο 17 και 15 mm. Ο μικρότερος κύκλος έχει άγκυρα με σχοινί ύψους 14 mm. Από το μεγαλύτερο κύκλο ξεκινούν τρεις τεθλασμένες γραμμές και από τις δύο πλευρές του (εκατέρωθεν) που απολήγουν σε μικρό βέλος. Η άκρη των βελών απέχει 12 mm από την περιφέρεια του μεγάλου κύκλου Ηλεκτρονικός Υπολογιστών και Δικτύων: Δύο ομόκεντροι κύκλοι με διάμετρο 17 και 15 mm μέσα σε ανοιχτό διαβήτη. Ο μικρότερος κύκλος έχει άγκυρα με σχοινί ύψους 14 mm. Από το μεγαλύτερο κύκλο ξεκινούν τρεις τεθλασμένες γραμμές και από τις δύο πλευρές του (εκατέρωθεν) που απολήγουν σε μικρό βέλος. Η άκρη των βελών απέχει 12 mm από την περιφέρεια του μεγάλου κύκλου. Το μήκος των σκελών του διαβήτη είναι 30 mm και η κάτω (μέγιστη) απόσταση τους 20 mm Ηλεκτρολόγος: Σύμπλεγμα από ανοιχτό διαβήτη και έλικα με τρία πτερύγια. Τρεις τεθλασμένες γραμμές ανάμεσά τους καταλήγουν σε μικρό βέλος. Το μήκος των σκελών του διαβήτη είναι 30 mm και η κάτω (μέγιστη) απόσταση τους 20 mm. Τα πτερύγια απέχουν 12 mm από την περιφέρεια του κύκλου στο μέσο του έλικα η διάμετρος του οποίου είναι 7 mm Ιατρός - Οδοντίατρος: Ράβδος στην οποία περιτυλίσσεται φίδι με το κεφάλι του στραμμένο προς τ αριστερά. Το μήκος του συμπλέγματος είναι 30 mm και το πλάτος (μέγιστο) 16 mm Μουσικός: Λύρα ύψους 24 mm και πλάτους 16 mm. Η λύρα φέρει 4 χορδές μήκους περίπου 19 mm Οδηγός Τροχοφόρων Οχημάτων: Τρεις ομόκεντροι κύκλοι διαμέτρου 24, 19 και 5 mm ο καθένας. Από την περιφέρεια του μικρότερου κύκλου ξεκινούν οκτώ ακτίνες που καταλήγουν στην εσωτερική περιφέρεια του μεσαίου κύκλου και ισαπέχουν μεταξύ τους. Το πάχος των ακτινών είναι περίπου 1,5 έως 2 mm Τεχνικός Ηλεκτρονικών Συστημάτων: Σύμπλεγμα από πυξίδα, οριζόντια τεθλασμένη γραμμή και ανοικτό διαβήτη. Η πυξίδα έχει εξωτερική διάμετρο 24 mm και εσωτερική 19 mm. Η περιφέρεια της έχει αποτύπωση των οκτώ σημείων του ορίζοντα και η βελόνα της έχει σχήμα ρόμβου μήκους 15 mm. Η οριζόντια τεθλασμένη γραμμή απολήγει δεξιά σε βέλος. Το μήκος των σκελών του διαβήτη είναι 30 mm και η κάτω (μέγιστη) απόσταση τους 18 mm Τεχνικός Μηχανολογικών Συστημάτων: Έλικας με τρία πτερύγια που έχουν μεγαλύτερο πλάτος 7 mm. Αυτά απέχουν 12 mm από την περιφέρεια του κύκλου στο μέσο του έλικα η διάμετρος του οποίου είναι 7mm Τεχνικός Συνεργείων: Σύμπλεγμα από ορθογώνιο τρίγωνο με μήκος υποτείνουσας 28 mm και ανοικτό διαβήτη. Το μήκος των σκελών του διαβήτη είναι 23 mm και η κάτω (μέγιστη) απόσταση τους 20 mm Τεχνίτης Δομικών Έργων: Σύμπλεγμα από δύο όργανα σχεδιάσεως, ταυ και ορθογωνίου τριγώνου. Το τρίγωνο έχει μήκος υποτείνουσας 28 mm και μικρή κάθετη πλευρά 14 mm και το ταυ έχει μήκος 23 mm και ύψος 12 mm

10 Τεχνίτης Όπλων: Οριζόντιος σωλήνας όλμου μήκους 35 mm ο οποίος διέρχεται από ανοικτό διαβήτη. Το μήκος των σκελών του διαβήτη είναι 23 mm και η κάτω (μέγιστη) απόσταση τους 20 mm Διακριτικά σήματα Ν/Δ που υπηρετούν σε Π. Πλοία Το διακριτικό σήμα Ν/Δ που υπηρετούν σε Πολ. Πλοία φέρεται από τους δικαιούχους στο χιτώνιο (μπελαμάνα) της χειμερινής ή τη θερινής στολής επιθεώρησης στην αριστερή πλευρά του στήθους σε απόσταση 10 ± 0,5 cm από την ραφή του ώμου του χιτωνίου. Είναι σχήματος ορθογωνίου παραλληλόγραμμου με μήκος πλευρών 4 cm (πλάτος) και 3 cm (ύψος) αντίστοιχα. Στο κέντρο αυτού αποτυπώνεται όψη πλοίου (ανφάς) πίσω από το οποίο διασταυρώνονται χιαστί (σε ορθή γωνία) δύο ξίφη, οι λαβές των οποίων «κοιτάζουν» προς το εσωτερικό του διακριτικού Το εσωτερικό σχέδιο (του πλοίου) κεντάται με ερυθρή κλωστή της όπως και το εξωτερικό περίγραμμα του σήματος πάχους 1 mm με κατάλληλη πολυκέφαλη κεντητική μηχανή, πάνω στο ύφασμα βάσης. Για τα μεν χειμερινά σήματα χρησιμοποιείται το ύφασμα βάσης 4.2.3, για τα δε θερινά χρησιμοποιείται το ύφασμα βάσης Για το περίγραμμα του πλοίου και των (χιαστί) ξιφών θα χρησιμοποιηθεί μαύρη κλωστή αλλά διαφορετικής απόχρωσης από το υπόβαθρο (ύφασμα βάσης) πιο ανοιχτόχρωμη ώστε να διακρίνεται εμφανώς το περίγραμμα του σχεδίου του πλοίου και των ξιφών Το σχέδιο του πλοίου έχει ύψος 20 ± 1 mm. Ομοίως το πλάτος του στην άνω πλευρά θα είναι 26 ± 1 mm, ενώ στην κάτω πλευρά θα είναι 15 ± 1 mm Το διακριτικό στην πίσω πλευρά θα φέρει αυτόδετη ταινία τύπου velcro της με «αρσενικό» και «θηλυκό» τμήμα, εκ των οποίων το μεν «αρσενικό» θα είναι μόνιμα ραμμένο στο διακριτικό το δε «θηλυκό» θα παραμείνει «ελεύθερο» για να μπορεί να ραφτεί στο ύψος του στήθους. Το «αρσενικό» κομμάτι της αυτόδετης ταινίας θα καλύπτει όλη την οπίσθια επιφάνεια του διακριτικού. 4.3 Σχεδίαση κατασκευή Η ραφή - κατασκευή των διακριτικών θα γίνει σύμφωνα με τα στοιχεία της ανωτέρω 4.2 σε συνδυασμό με τα Σχέδια Ι έως IV αυτής και τα Επίσημα Δείγματα της Υπηρεσίας (εφόσον αυτά είναι διαθέσιμα) Επίσημο Δείγμα Υπηρεσίας Με το επίσημο δείγμα της Υπηρεσίας προσδιορίζεται η ακριβής απόχρωση των επιμέρους τμημάτων των διακριτικών βαθμού και των διακριτικών σημάτων, των κλωστών κατασκευής των, ο τρόπος ραφής - κατασκευής τους, η ύφανση των υφασμάτων εκτός αν ρητώς προδιαγράφεται παρακάτω οπότε ισχύει η προδιαγραφόμενη και η γενικότερη μακροσκοπική εμφάνιση τους, δηλαδή: ευκαμψία, αφή, καθαρότητα, φινίρισμα κ.λ.π. Επιπλέον, στο δείγμα αναρτάται καρτέλα στην οποία αναφέρονται οι τυχόν διαφοροποιήσεις από τους όρους και τα τεχνικά χαρακτηριστικά της ΠΕΔ. Όταν υπάρχουν διαφοροποιήσεις / ασυμφωνίες μεταξύ του Επίσημου Δείγματος και της ΠΕΔ, πλην των αναφερομένων στην εν λόγω καρτέλα, κατισχύουν τα χαρακτηριστικά της ΠΕΔ. Οπωσδήποτε το Επίσημο Δείγμα δεν ισχύει για τυχόν υπάρχουσες σ αυτό κακοτεχνίες και ελαττώματα.

11 ΣΥΣΚΕΥΑΣΙΑ Τα διακριτικά θα συσκευάζονται ως ζεύγος ή μονά για την περίπτωση μέσα σε διαφανή πλαστική ανθεκτική σακούλα (πρωτογενής συσκευασία), Κατάλληλος αριθμός διακριτικών ζευγών ή μονών για την περίπτωση (πρωτογενείς συσκευασίες) του ίδιου ΝΑΤ θα συσκευάζονται σε πεντάφυλλο χαρτοκιβώτιο ανθεκτικό στη μεταφορά και αποθήκευση, το οποίο θα κλείνει με κατάλληλη μονωτική ταινία συσκευασίας (δευτερογενής συσκευασία). 4.5 ΕΠΙΣΗΜΑΝΣΕΙΣ Επισημάνσεις πρωτογενούς συσκευασίας: Σε κάθε συσκευασία θα αναγράφονται οι παρακάτω τουλάχιστον επισημάνσεις: Περιγραφή του υλικού (π.χ. Χειμερινά διακριτικά Αρμενιστή Διόπου) ΝΑΤ υλικού, ως Πίνακες Ταξινόμησης Ι έως ΙΙΙ της συνημμένης Προσθήκης ΙΙ Εμπορικό σήμα ή επωνυμία του κατασκευαστή ή του προμηθευτή Επισημάνσεις δευτερογενούς συσκευασίας: Στο εξωτερικό μέρος και σε εμφανές σημείο αυτής, θα αναγράφονται τα παρακάτω: Περιγραφή του υλικού (π.χ. Χειμερινά διακριτικά Μουσικού Ναύτη) Κωδικός ΠΕΔ ΝΑΤ υλικού, ως Πίνακες Ταξινόμησης Ι έως ΙΙΙ της συνημμένης Προσθήκης ΙΙ Αριθμός και έτος σύμβασης Εμπορικό σήμα ή επωνυμία του κατασκευαστή και του προμηθευτή εφόσον διαφέρουν Αριθμός περιεχόμενων διακριτικών (ζευγών) Αύξων αριθμός συσκευασίας Βάρος συσκευασμένου υλικού Μήνας και έτος κατασκευής Την ευθύνη για την ύπαρξη των επισημάνσεων των και σε κάθε πρωτογενή συσκευασία και χαρτοκιβώτιο δευτερογενούς συσκευασίας, έχει ο προμηθευτής, που διαθέτει τα προϊόντα αυτά στο ΠΝ. 5 ΑΠΑΙΤΗΣΕΙΣ ΣΥΜΜΟΡΦΩΣΗΣ ΥΛΙΚΟΥ 5.1 Συνοδευτικά έγγραφα / Πιστοποιητικά Για τα υλικά 1, οι συμμετέχοντες προμηθευτές θα υποβάλλουν στο φάκελο τεχνικής προσφοράς τα ακόλουθα: Συμπληρωμένο αναλυτικό φυλλάδιο με τίτλο «Έντυπο Συμμόρφωσης προς την Προδιαγραφή Ενόπλων Δυνάμεων», υπόδειγμα του οποίου δίνεται στην Προσθήκη ΙΙΙ Εφόσον προβλέπεται στους Ειδικούς Όρους της διακήρυξης: Αντίγραφο ισχύοντος Πιστοποιητικού Συμμόρφωσης Συστήματος Διαχείρισης της Ποιότητας κατά ISO 9001, για το δηλωθέν στην εργοστάσιο / βιοτεχνία κατασκευής διακριτικών. Το πιστοποιητικό θα έχει εκδοθεί από φορέα διαπιστευμένο από το ΕΣΥΠ/ΕΣΥΔ ή άλλο φορέα διαπίστευσης, που μετέχει σε Συμφωνία Αμοιβαίας Ισότιμης Αναγνώρισης με το ΕΣΥΠ/ΕΣΥΔ σχετικά με την Πιστοποίηση Συστημάτων Διαχείρισης της Ποιότητας Για τα υλικά 1, στο στάδιο παράδοσης-παραλαβής υλικών ο προμηθευτής θα υποβάλει τα ακόλουθα:

12 Δείγμα ενός κώνου κόκκινης κλωστής κεντήματος των διακριτικών (βαθμών, ειδικοτήτων και σήματος) όπως αυτή προδιαγράφεται στην που θα χρησιμεύσει για την διαδικασία αξιολόγησης και ταυτοποίησης των υλικών κατά τον εργαστηριακό έλεγχο των και στο εν λόγω στάδιο Υπεύθυνη δήλωση του Ν.1599/86 υπογεγραμμένη από τον προμηθευτή στην οποία θα δηλώνεται ότι το υλικό και ο τύπος της κόκκινης κλωστής που καταθέτει ως ανωτέρω , είναι απολύτως όμοιος με αυτόν χρησιμοποίησε για την κατασκευή των υπό παράδοση υλικών. 5.2 Επιθεωρήσεις / Δοκιμές Μακροσκοπικός έλεγχος Η Επιτροπή Παραλαβής (ΕΠ) εξετάζει δειγματοληπτικά δευτερογενή συσκευασία καθώς και το είδος με πρωτογενή συσκευασία, με την χρήση του ακόλουθου πίνακα, που συντάχθηκε σύμφωνα με το ISO : ΠΙΝΑΚΑΣ ΑΠΛΗΣ ΔΕΙΓΜΑΤΟΛΗΨΙΑΣ ΜΑΚΡΟΣΚΟΠΙΚΟΥ ΕΛΕΓΧΟΥ (Level Ι, Normal, AQL 4,0%) Μέγεθος παρτίδας Μέγεθος δείγματος Αποδεκτός αριθμός Ελαττωματικών 1 3 Όλα Έλεγχος δευτερογενούς συσκευασίας Ως παρτίδα, για τον έλεγχο εξωτερικής (δευτερογενούς) συσκευασίας, θεωρείται η ποσότητα χαρτοκιβωτίων που παραδίδονται από τον προμηθευτή σε συγκεκριμένη ημερομηνία Ως δείγμα θεωρείται το σύνολο των τεμαχίων συσκευασίας, που ελέγχεται μακροσκοπικά από την ΕΠ Τα τεμάχια του δείγματος επιλέγονται τυχαία από την παρτίδα Ως ελαττωματικό θεωρείται ένα τεμάχιο του δείγματος, όταν διαπιστωθούν ελλείψεις ή ασυμφωνία με τα αναγραφόμενα στην καθώς και όταν διαπιστωθεί σχίσιμο / θραύση ή σημαντική παραμόρφωση του χαρτοκιβωτίου Έλεγχος διακριτικών με πρωτογενή συσκευασία Ως παρτίδα, για τον έλεγχο του είδους, θεωρείται η συνολική ποσότητα των πρωτογενών συσκευασιών με ζεύγη ή μονά διακριτικά ανεξαρτήτως του αριθμού ταξινόμησης (ΝΑΤ), που παραδίδεται από τον προμηθευτή σε συγκεκριμένη ημερομηνία, αλλά που ικανοποιεί αθροιστικά τις ακόλουθες δύο (2) περιπτώσεις: α) του ιδίου τύπου δηλαδή ή Ναυτών ή Διόπων ή Ν/Δ σε Π. Πλοία και β) του ιδίου χρωματισμού δηλαδή ή χειμερινά ή θερινά διακριτικά.

13 13 δηλαδή π.χ. σε περίπτωση που παραδίδονται ταυτόχρονα διακριτικά ναυτών χειμερινά και θερινά καθώς και διακριτικά διόπων θερινά, τότε η συγκεκριμένη παράδοση θεωρείται ότι αποτελείται από τρεις (3) παρτίδες Ως δείγμα θεωρείται το σύνολο των ζευγών ή μονών διακριτικών, που ελέγχεται μακροσκοπικά από την ΕΠ τόσο ως προς την πρωτογενή συσκευασία όσο και ως προς το περιεχόμενο είδος. Τα ζεύγη ή τα τεμάχια του δείγματος επιλέγονται τυχαία από την παρτίδα Ως ελαττωματικό θεωρείται ένα ζεύγος ή ένα τεμάχιο όταν διαπιστωθεί ότι, ένα ή και τα δύο διακριτικά (εκ του ζεύγους) παρουσιάζει κάποιο από τα ακόλουθα ελαττώματα: Έλλειψη / ασυμφωνία με τα αναγραφόμενα στις και Έλλειψη / φθορά πρωτογενούς συσκευασίας Ύπαρξη ακαλαίσθητων σημείων και ατελειών και γενικότερα μη επιμελημένη κατασκευή Ανομοιομορφία βαφής χρωματισμού των διακριτικών (σειρίδων ή ειδικοτήτων ή/και υφασμάτων βάσης) Επιφανειακά εξωτερικά ελαττώματα, όπως σχισίματα, τρύπες, καψίματα, μόνιμα στίγματα, κηλίδες ή οποιαδήποτε αλλοίωση της εξωτερικής επιφάνειας του υλικού Σημαντικές διαφορές με τις διαστάσεις των Σχεδίων Ι, ΙΙ και ΙΙΙ της Σημαντικές διαφορές από το Επίσημο Δείγμα της Υπηρεσίας (εφόσον αυτά υφίστανται) κατά τη κρίση της ΕΠ, πέραν των διαφοροποιήσεων που αναφέρονται στην καρτέλα του Επίσημου Δείγματος (βλ ) Εργαστηριακός έλεγχος Από κάθε παρτίδα της , η ΕΠ επιλέγει τυχαία οκτώ (8) διαφορετικού ΝΑΤ διακριτικά, που ικανοποιούν τις τρεις περιπτώσεις ανωτέρω και αποτελούν το δείγμα του εργαστηριακού ελέγχου. Ο αριθμός των ειδών αντιστοιχεί στο μέγεθος δείγματος για απλή δειγματοληψία, κανονικού ελέγχου με AQL 2,5%, επιπέδου S-1, του προτύπου ISO Στην περίπτωση που παραδίδονται διακριτικά που καλύπτουν τις 6 περιπτώσεις της τότε το δείγμα θα αποτελείται από 1 ζεύγος θερινών Ναυτών, 1 ζεύγος θερινών Διόπων, 1 ζεύγος χειμερινών Ναυτών, 1 ζεύγος χειμερινών Διόπων και 2 τεμάχια θερινά σήματα διακριτικών Ν//Δ σε Π. Πλοία και 2 τεμάχια χειμερινά σήματα διακριτικών Ν//Δ σε Π. Πλοία Ο έλεγχος των τεχνικών χαρακτηριστικών της (αντοχές χρωματισμού κλωστής κεντήματος) θα εκτελεστεί με χρήση κατάλληλης ποσότητας κόκκινης κλωστής από τον υποβληθέντα κώνο της σύμφωνα με τα αναγραφόμενα πρότυπα. Οι αναγραφόμενοι έλεγχοι στα πρότυπα μπορούν να τροποποιηθούν κατάλληλα προκειμένου να εφαρμοστούν σε κλωστή και να αποδώσουν συγκρίσιμη εργαστηριακή τιμή με επαναληψιμότητα Στη συνέχεια θα ακολουθηθεί διαδικασία ταυτοποίησης και σύγκρισης (αναφορικά με τα τεχνικά χαρακτηριστικά των και ) του τύπου της κόκκινης κλωστής του υποβληθέντος κώνου σε σχέση με τον τύπο της κόκκινης κλωστής των υπό παράδοση υλικών του δείγματος της Ο έλεγχος των λοιπών τεχνικών χαρακτηριστικών δηλαδή των , , , , και θα εκτελεστούν στο δείγμα της σύμφωνα με

14 14 τα αναγραφόμενα στις παραγράφους πρότυπα, για όσα εξ αυτών δύναται να εκτελεστούν στο έτοιμο προϊόν Για κάθε ένα (1) τεμάχιο δείγματος του είδους θα λαμβάνεται αντίστοιχα ένα (1) τεμάχιο αντιδείγματος (δείγμα αντίδειγμα θα ανήκουν στο είδος του ίδιου ΝΑΤ), που θα παραμένει στην ΕΠ ή στο αρμόδιο γραφείο της εκτελούσας την προμήθεια Αρχής. Τα τεμάχια δείγματος - αντιδείγματος θα αριθμούνται και θα φέρουν καρτέλα. Η καρτέλα θα υπογράφεται από την ΕΠ καθώς και από τον προμηθευτή ή νόμιμο εκπρόσωπό του. Στην καρτέλα θα αναγράφονται τα εξής: Υπηρεσία προς την οποία αποστέλλονται τα τεμάχια δείγματος Αριθμός και ημερομηνία κατακύρωσης Επωνυμία του προμηθευτή Ονομασία του υλικού, NAT του υλικού ως Πίνακες Ταξινόμησης Ι έως ΙΙΙ της συνημμένης Προσθήκης ΙΙ και κωδικός ΠΕΔ Ημερομηνία παράδοσης καθώς και ημερομηνία δειγματοληψίας Ο αύξων αριθμός δευτερογενούς συσκευασίας Σημειώνεται ότι τα ζεύγη δείγματος - αντιδείγματος των εργαστηριακών ελέγχων θα επιλέγονται από διαφορετικά χαρτοκιβώτια και θα είναι διαφορετικού ΝΑΤ από το σύνολο των ειδών της παρτίδας. Τα ζεύγη του δείγματος και αντιδείγματος των εργαστηριακών ελέγχων βαρύνουν τον προμηθευτή ως επιπλέον ζεύγη, σε σχέση με τη συμβατική ποσότητα των υλικών που υποχρεώνεται να παραδώσει. Επομένως ο προμηθευτής θα προσκομίσει οκτώ (8) επιπλέον είδη κατά την παράδοση της παρτίδας όπως αυτός ορίζεται στην ανωτέρω , δηλαδή 8 είδη διαφορετικού ΝΑΤ δικής του επιλογής Οι έλεγχοι των έως και , θα εκτελούνται στο Χημείο Ναυτικού (τηλ ). Στη περίπτωση αδυναμίας εκτέλεσης κάποιου ελέγχου από το Χημείο Ναυτικού, με μέριμνά του, τα τεμάχια του εργαστηριακού ελέγχου, θα αποστέλλονται σε άλλα εργαστήρια του δημόσιου τομέα π.χ. ΕΒΕΤΑΜ (τηλ ), Γ.Χ.Κ. (τηλ ), Χημείο Στρατού (τηλ ), ή σε διαπιστευμένα εργαστήρια του ιδιωτικού τομέα, για εκτέλεση των σχετικών ελέγχων. Οι εργαστηριακοί έλεγχοι θα γίνονται με έξοδα των προμηθευτών Ως κύριο ελάττωμα τεχνικού χαρακτηριστικού των δειγμάτων καθώς και του εξετασθέντος δείγματος κόκκινης κλωστής (από τον υποβληθέν κώνο), θεωρείται: Τιμή αυτού εκτός των ανοχών που αναφέρονται στον Πίνακα Ανοχών Προσθήκης Ι ή/και σύνθεση κλωστής κεντήματος διαφορετικής της προδιαγραφόμενης Επιβολή έκπτωσης - Απόρριψη παρτίδας Αν κατά το μακροσκοπικό έλεγχο της βρεθεί αριθμός ελαττωματικών ζευγών μικρότερος ή ίσος από τον αναγραφόμενο στον πίνακα δειγματοληψίας 5.2.1, τότε η ΕΠ μπορεί κατά την κρίση της, ανάλογα με το πλήθος και τη βαρύτητα των ευρημάτων, να προτείνει την επιβολή έκπτωσης ίσης ή μικρότερης της αντίστοιχης συμβατικής αξίας των ελαττωματικών ζευγών, εκφρασμένης ως ποσοστό %, που προκύπτει από το κλάσμα των ελαττωματικών ζευγών προς το μέγεθος του δείγματος Αν κατά τον μακροσκοπικό έλεγχο της βρεθεί αριθμός ελαττωματικών ζευγών μεγαλύτερος των αναφερομένων στον πίνακα δειγματοληψίας 5.2.1, τότε η ΕΠ μπορεί κατά την κρίση της, ανάλογα με το πλήθος και τη βαρύτητα των ευρημάτων, να

15 15 προτείνει την απόρριψη της παρτίδας ή την επιβολή έκπτωσης μεγαλύτερης της συμβατικής αξίας των ελαττωματικών ζευγών, εκφρασμένης ως ποσοστό %, που προκύπτει από το κλάσμα των ελαττωματικών ζευγών προς το μέγεθος του δείγματος Αν κατά τον εργαστηριακό έλεγχο της βρεθούν κύρια ελαττώματα, όπως ορίζονται στην ανωτέρω 5.2.3, η ΕΠ δύναται να προτείνει την απόρριψη της παρτίδας, κρίνοντας ότι το υλικό παρουσιάζει σημαντικές αποκλίσεις Αν κατά τον εργαστηριακό έλεγχο της βρεθούν αποκλίσεις εντός των επιτρεπόμενων ανοχών του Πίνακα Προσθήκης Ι, των οποίων όμως το άθροισμα (μετά την αφαίρεση των επιτρεπόμενων άνευ έκπτωσης ανοχών) υπερβαίνει το 10%, η ΕΠ δύναται να προτείνει την απόρριψη της παρτίδας, κρίνοντας ότι το υλικό παρουσιάζει σημαντικές αποκλίσεις Αν κατά τον εργαστηριακό έλεγχο της βρεθούν αποκλίσεις εντός των επιτρεπόμενων ανοχών του Πίνακα Προσθήκης Ι και δεν ισχύουν τα αναφερόμενα στην ανωτέρω , η ΕΠ προτείνει την προβλεπόμενη στον Πίνακα έκπτωση Αν κατά τον εργαστηριακό έλεγχο της προκύψει ασυμφωνία κατά την ταυτοποίηση και σύγκριση του τύπου της κόκκινης κλωστής του υποβληθέντος κώνου σε σχέση με τον τύπο της κόκκινης κλωστής των υπό παράδοση υλικών του δείγματος της , τότε η ΕΠ μπορεί κατά την κρίση της, να προτείνει την επιβολή έκπτωσης ή την απόρριψη της παρτίδας, κρίνοντας στην δεύτερη περίπτωση, ότι το υλικό δεν ικανοποιεί τις απαιτήσεις της ΠΕΔ. 6 ΛΟΙΠΕΣ ΑΠΑΙΤΗΣΕΙΣ 6.1 Χρόνος παράδοσης Τέσσερις (4) μήνες από την ημερομηνία υπογραφής της σύμβασης για το σύνολο της ποσότητας, εκτός αν ορίζεται διαφορετικά στη διακήρυξη. 6.2 Αριθμός παρτίδων δευτερογενούς συσκευασίας Ο προμηθευτής δύναται να παραδώσει όλη τη συμβατική ποσότητα κατά το μέγιστο σε τρεις (3) παρτίδες δευτερογενούς συσκευασίας ( ). Οι δειγματοληπτικοί έλεγχοι οι θα πραγματοποιούνται σε κάθε παρτίδα. 7 ΠΕΡΙΕΧΟΜΕΝΟ ΠΡΟΣΦΟΡΑΣ Ο φάκελος της τεχνικής προσφοράς θα περιλαμβάνει τα ακόλουθα: 7.1 Τα έγγραφα Υπεύθυνη Δήλωση του προμηθευτή, στην οποία θα δηλώνονται: Το εργοστάσιο / βιοτεχνία κατασκευής (επωνυμία - διεύθυνση), του τελικού προϊόντος Τα παραδιδόμενα υλικά θα είναι καινούργια. Η ημερομηνία κατασκευής τους δεν θα είναι προγενέστερη των 12 μηνών από την ημερομηνία διεξαγωγής του διαγωνισμού. 8 ΣΗΜΕΙΩΣΕΙΣ 8.1 Λέξεις κλειδιά: Εμβλήματα και διακριτικά, διακριτικά ναυτών και διόπων. 9 ΠΡΟΤΑΣΕΙΣ ΒΕΛΤΙΩΣΗΣ ΤΕΧΝΙΚΗΣ ΠΡΟΔΙΑΓΡΑΦΗΣ Στη διαδικτυακή τοποθεσία του ΓΕΕΘΑ, για τις Προδιαγραφές Ενόπλων Δυνάμεων ( υπό το θέμα «ΕΝΤΥΠΑ», παρέχεται «ΕΝΤΥΠΟ ΣΧΟΛΙΑΣΜΟΥ ΣΧΕΔΙΟΥ Ή ΕΓΚΕΚΡΙΜΕΝΗΣ ΠΕΔ», με το οποίο είναι δυνατός ο σχολιασμός της παρούσης προδιαγραφής, για την βελτίωση της.

16 16 ΒΑΡΟΣ Σε g/m 2 ΠΛΑΤΟΣ Σε cm ελάχιστον ΠΡΟΣΘΗΚΗ Ι ΠΙΝΑΚΑΣ ΑΝΟΧΩΝ ΚΑΙ ΕΚΠΤΩΣΕΩΝ ΓΙΑ ΒΑΜΒΑΚΕΡΑ - ΣΥΜΜΙΚΤΑ ΥΦΑΣΜΑΤΑ ΑΝΤΟΧΗ ΣΤΗΜΟΝΙΟΥ Σε Ν ελάχιστη ΑΝΤΟΧΗ ΥΦΑΔΙΟΥ Σε Ν ελάχιστη ΕΠΙΜΗΚΥΝΣΗ ΣΤΗΜΟΝΙΟΥ Σε mm ελάχιστη ΕΠΙΜΗΚΥΝΣΗ ΥΦΑΔΙΟΥ Σε mm ελάχιστη ΠΥΚΝΟΤΗΤΑ ΣΤΗΜΟΝΙΟΥ Αρ. κλωστών/cm ΠΥΚΝΟΤΗΤΑ ΥΦΑΔΙΟΥ Αρ. κλωστών/cm ΜΕΤΑΒΟΛΗ ΔΙΑΣΤΑΣΕΩΝ ΣΤΗΜΟΝΙΟΥ επί τοις % Μέγιστη Ανοχή κπτωση επί τοις % επί τοις % ΜΕΤΑΒΟΛΗ ΔΙΑΣΤΑΣΕΩΝ ΥΦΑΔΙΟΥ επί τοις % Μέγιστη Ανοχή κπτωση επί τοις % επί τοις % Ανοχή Έκπτωση Ανοχή Έκπτωση Ανοχή Έκπτωση Ανοχή Έκπτωση Ανοχή Έκπτωση Ανοχή Έκπτωση Ανοχή Έκπτωση Ανοχή Έκπτωση επί τοις % επί τοις % σε cm επί τοις % επί τοις % επί τοις % επί τοις % επί τοις % επί τοις % επί τοις % επί τοις % επί τοις % Αρ.Κλ επί τοις % Αρ.Κλ επί τοις % ανά cm. ανά cm. Από +10% Από +3 cm έως -5% έως -5% έως -5% έως -5% έως -5% έως-2cm 1) Μέχρι 24 κλωστές / cm ±1% 1% ±1% 1% -6% 2% -6% 1% -6% 1% -6% 1% -6% 1% Από +2 Από +2 έως -1 έως -1-7% 3% -7% 2% -7% 2% -7% 2% -7% 2% - 2κλ. 1% - 2κλ. 1% -8% 4% -8% 4% -8% 4% -8% 3% -8% 3% 2) Από 24 Κλωστές έως 40 κλωστές / cm -9% 6% -9% 6% -9% 6% -9% 4% -9% 4% ±2κλ ±2κλ -10% 10% -10% 8% -10% 8% -10% 5% -10% 5% -3 κλ. 1% -3 κλ. 1% 3) Άνω των 40 κλωστών / cm Από +4κλ. Από +4κλ. έως -3κλ. έως -3κλ. -4κλ. 1% -4κλ. 1% ΦΥΤΙΚΕΣ ΟΥΣΙΕΣ επί τοις % Μέγιστη ΛΙΠΑΡΕΣ ΟΥΣΙΕΣ επί τοις % Μέγιστη ΑΠΩΛΕΙΑ ΔΙ' ΕΚΠΛΥΣΕΩΣ επί τοις % Μεγίστη ΥΦΑΝΣΗ Ανοχή Έκπτωση Ανοχή Έκπτωση Ανοχή Έκπτωση επί τοις % επί τοις επί τοις % επί τοις επί τοις % επί τοις % % % 0,1% 0,5% 0,1% 0,2% +1% Όπως καθορίζονται από τις Τεχν. Προδ. ΤΙΤΛΟΣ ΝΗΜΑΤΟΣ ΣΤΗΜΟΝΙΟΥ ΤΙΤΛΟΣ ΝΗΜΑΤΟΣ ΥΦΑΔΙΟΥ 1. Για τα υφάσματα με τίτλο νήματος ΝΕ 12 και κάτω δίνεται ανοχή στον τίτλο ± 1 Νούμερο 0,2% 1,0% 0,2% 0,4% +2% 2. Για τα υφάσματα με τίτλο νήματος από ΝΕ 12 μέχρι ΝΕ 30 δίνεται ανοχή στον τίτλο ± 2 Νούμερο 0,3% 1,5% 0,3% 0,9% 3. Για τα υφάσματα με τίτλο νήματος ΝΕ 30 και άνω δίνεται ανοχή στον τίτλο ± 3 Νούμερο ΣΤΑΘΕΡΟΤΗΤΑ ΧΡΩΜΑΤΙΣΜΟΥ Ελάχιστη Σε μονάδες της κλίμακας των μπλε όπως ορίζεται στο EN ISO 105-B01 (φως) και σε μονάδες της κλίμακας των γκρι όπως ορίζεται στα ΕΝ ISO A01 και EN A02 (για λοιπές δοκιμασίες) Ανοχή Έκπτωση επί τοις % Στο ηλιακό φως 1 Στο ηλιακό φως > 1 Λοιπές δοκιμασίες ½ 0,4% 2,0% 0,4% 1,6% Λοιπές δοκιμασίες 1 1% Απόρριψη 0,5% 2,5% 0,5% 2,5% Λοιπές δοκιμασίες > 1 Απόρριψη Τα ανωτέρω ποσοστά ανοχών και εκπτώσεων για φυτικές και λιπαρές ουσίες νοούνται πέραν των προβλεπομένων ορίων από τις ΤΟ ΠΟΙΟΤΗΤΑ ΒΑΜΒΑΚΙΟΥ Άριστης ποιότητας, καλά εκκοκισμένος, καθαρισμένος, ομοειδής, μακρόινος, λεπτός και απαλλαγμένος ξένων ουσιών

17 17 ΠΡΟΣΘΗΚΗ ΙΙ ΠΙΝΑΚΑΣ Ι ΤΑΞΙΝΟΜΗΣΗ ΔΙΑΚΡΙΤΙΚΩΝ ΒΑΘΜΩΝ ΠΡΟΣΩΠΙΚΟΥ ΣΤΡΑΤΕΥΜΕΝΗΣ ΘΗΤΕΙΑΣ ΝΑΥΤ. ΑΡΙΘΜΟΣ ΤΑΞΙΝΟΜΗΣΗΣ (ΝΑΤ) ΠΕΡΙΓΡΑΦΗ ΔΙΑΚΡΙΤΙΚΑ ΣΤΡΑΤΕΥΣΙΜΩΝ ΝΑΥΤΩΝ (ΖΕΥΓΟΣ) 8455NTDA01166 ΘΕΡΙΝΑ ΗΛΕΚΤΡΟΛΟΓΟΥ 8455NTDA //- ΒΟΗΘΟΥ ΝΟΣΗΛΕΥΤΙΚΗΣ 8455NTDA //- ΜΟΥΣΙΚΟΥ 8455NTDA //- ΑΡΜΕΝΙΣΤΗ 8455NTDA //- ΤΕΧΝΙΚΟΥ ΣΥΝΕΡΓΕΙΩΝ 8455NTDA //- ΔΙΑΧΕΙΡΙΣΤΗ 8455NTDA //- ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ 8455NTDA //- ΟΔΗΓΟΥ ΤΡΟΧΟΦΟΡΩΝ ΟΧΗΜΑΤΩΝ 8455NTDA //- ΤΕΧΝΙΤΗ ΟΠΛΩΝ 8455NTDA //- ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ 8455NTDA //- ΕΠΙΧΕΙΡΗΣΕΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ 8455NTDA //- ΕΣΧΑΡΕΑ 8455NTDA //- ΔΙΟΙΚΗΤΙΚΗΣ ΥΠΟΣΤΗΡΙΞΗΣ 8455NTDA //- ΤΕΧΝΙΤΗ ΔΟΜΙΚΩΝ ΕΡΓΩΝ 8455NTDA //- ΗΛΕΚΤΡΟΝΙΚΟΣ ΥΠΟΛΟΓΙΣΤΩΝ ΚΑΙ ΔΙΚΤΥΩΝ 8455NTDA //- ΙΑΤΡΟΥ ΟΔΟΝΤΙΑΤΡΟΥ 8455NTDA01212 ΧΕΙΜΕΡΙΝΑ ΗΛΕΚΤΡΟΛΟΓΟΥ 8455NTDA //- ΒΟΗΘΟΥ ΝΟΣΗΛΕΥΤΙΚΗΣ 8455NTDA //- ΜΟΥΣΙΚΟΥ 8455NTDA //- ΑΡΜΕΝΙΣΤΗ 8455NTDA //- ΤΕΧΝΙΚΟΥ ΣΥΝΕΡΓΕΙΩΝ 8455NTDA //- ΔΙΑΧΕΙΡΙΣΤΗ 8455NTDA //- ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ 8455NTDA //- ΟΔΗΓΟΥ ΤΡΟΧΟΦΟΡΩΝ ΟΧΗΜΑΤΩΝ 8455NTDA //- ΤΕΧΝΙΤΗ ΟΠΛΩΝ 8455NTDA //- ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ 8455NTDA //- ΕΠΙΧΕΙΡΗΣΕΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ 8455NTDA //- ΕΣΧΑΡΕΑ 8455NTDA //- ΔΙΟΙΚΗΤΙΚΗΣ ΥΠΟΣΤΗΡΙΞΗΣ 8455NTDA //- ΤΕΧΝΙΤΗ ΔΟΜΙΚΩΝ ΕΡΓΩΝ 8455NTDA //- ΗΛΕΚΤΡΟΝΙΚΟΥ ΥΠΟΛΟΓΙΣΤΩΝ ΚΑΙ ΔΙΚΤΥΩΝ 8455NTDA //- ΙΑΤΡΟΥ ΟΔΟΝΤΙΑΤΡΟΥ Σημείωση: Το κάθε ΝΑΤ του ανωτέρω Πίνακα αντιστοιχεί στο ζεύγος διακριτικών.

18 18 ΠΡΟΣΘΗΚΗ ΙΙ ΠΙΝΑΚΑΣ ΙΙ ΤΑΞΙΝΟΜΗΣΗ ΔΙΑΚΡΙΤΙΚΩΝ ΒΑΘΜΩΝ ΠΡΟΣΩΠΙΚΟΥ ΣΤΡΑΤΕΥΜΕΝΗΣ ΘΗΤΕΙΑΣ ΝΑΥΤ. ΑΡΙΘΜΟΣ ΤΑΞΙΝΟΜΗΣΗΣ (ΝΑΤ) ΠΕΡΙΓΡΑΦΗ ΔΙΑΚΡΙΤΙΚΑ ΣΤΡΑΤΕΥΣΙΜΩΝ ΔΙΟΠΩΝ (ΖΕΥΓΗ) 8455NTDA01392 ΧΕΙΜΕΡΙΝΑ ΒΟΗΘΟΥ ΝΟΣΗΛΕΥΤΙΚΗΣ 8455NTDA //- ΔΙΑΧΕΙΡΙΣΤΗ 8455NTDA //- ΗΛΕΚΤΡΟΛΟΓΟΥ 8455NTDA //- ΤΕΧΝΙΤΗ ΟΠΛΩΝ 8455NTDA //- ΗΛΕΚΤΡΟΝΙΚΟΥ ΥΠΟΛΟΓΙΣΤΩΝ ΚΑΙ ΔΙΚΤΥΩΝ 8455NTDA //- ΑΡΜΕΝΙΣΤΗ 8455NTDA //- ΤΕΧΝΙΚΟΥ ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ 8455NTDA //- ΕΠΙΧΕΙΡΗΣΕΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ 8455NTDA //- ΤΕΧΝΙΚΟΣ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ 8455NTDA //- ΤΕΧΝΙΚΟΥ ΣΥΝΕΡΓΕΙΟΥ 8455NTDA //- ΜΟΥΣΙΚΟΥ 8455NTDA //- ΙΑΤΡΟΥ ΟΔΟΝΤΙΑΤΡΟΥ 8455NTDA //- ΟΔΗΓΟΥ ΤΡΟΧΟΦΟΡΩΝ ΟΧΗΜΑΤΩΝ 8455NTDA //- ΕΣΧΑΡΕΑ 8455NTDA //- ΔΙΟΙΚΗΤΙΚΗΣ ΥΠΟΣΤΗΡΙΞΗΣ 8455NTDA //- ΤΕΧΝΙΤΗ ΔΟΜΙΚΩΝ ΕΡΓΩΝ 8455NTDA01424 ΘΕΡΙΝΑ ΒΟΗΘΟΥ ΝΟΣΗΛΕΥΤΙΚΗΣ 8455NTDA //- ΔΙΑΧΕΙΡΙΣΤΗ 8455NTDA //- ΗΛΕΚΤΡΟΛΟΓΟΥ 8455NTDA //- ΤΕΧΝΙΤΗ ΟΠΛΩΝ 8455NTDA //- ΗΛΕΚΤΡΟΝΙΚΟΥ ΥΠΟΛΟΓΙΣΤΩΝ ΚΑΙ ΔΙΚΤΥΩΝ 8455NTDA //- ΑΡΜΕΝΙΣΤΗ 8455NTDA //- ΤΕΧΝΙΚΟΥ ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ 8455NTDA //- ΕΠΙΧΕΙΡΗΣΕΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ 8455NTDA //- ΤΕΧΝΙΚΟΣ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ 8455NTDA //- ΤΕΧΝΙΚΟΥ ΣΥΝΕΡΓΕΙΩΝ 8455NTDA //- ΜΟΥΣΙΚΟΥ 8455NTDA //- ΙΑΤΡΟΥ ΟΔΟΝΤΙΑΤΡΟΥ 8455NTDA //- ΟΔΗΓΟΥ ΤΡΟΧΟΦΟΡΩΝ ΟΧΗΜΑΤΩΝ 8455NTDA //- ΕΣΧΑΡΕΑ 8455NTDA //- ΤΕΧΝΙΤΗ ΔΙΟΙΚΗΤΙΚΗΣ ΥΠΟΣΤΗΡΙΞΗΣ 8455NTDA //- ΤΕΧΝΙΤΗ ΔΟΜΙΚΩΝ ΕΡΓΩΝ Σημείωση: Το κάθε ΝΑΤ του ανωτέρω Πίνακα αντιστοιχεί στο ζεύγος διακριτικών. ΠΙΝΑΚΑΣ ΙΙΙ ΤΑΞΙΝΟΜΗΣΗ ΔΙΑΚΡΙΤΙΚΩΝ ΣΗΜΑΤΩΝ ΠΡΟΣΩΠΙΚΟΥ ΣΤΡΑΤΕΥΜΕΝΗΣ ΘΗΤΕΙΑΣ (ΝΑΥΤΩΝ ΚΑΙ ΔΙΟΠΩΝ) ΠΟΥ ΥΠΗΡΕΤΟΥΝ ΣΕ ΠΟΛΕΜΙΚΑ ΠΛΟΙΑ ΝΑΥΤ. ΑΡΙΘΜΟΣ ΠΕΡΙΓΡΑΦΗ ΤΑΞΙΝΟΜΗΣΗΣ (ΝΑΤ) 8455NTΒΒ12562 ΔΙΑΚΡΙΤΙΚΟ ΣΗΜΑ Ν/Δ ΥΠΗΡΕΤΟΥΝΤΩΝ ΣΕ Π. ΠΛΟΙΑ ΘΕΡΙΝΟ 8455NTΒΒ12563 ΔΙΑΚΡΙΤΙΚΟ ΣΗΜΑ Ν/Δ ΥΠΗΡΕΤΟΥΝΤΩΝ ΣΕ Π. ΠΛΟΙΑ ΧΕΙΜΕΡΙΝΟ Σημείωση: Το κάθε ΝΑΤ του ανωτέρω Πίνακα αντιστοιχεί στο μονό διακριτικό.

19 19 ΠΡΟΣΘΗΚΗ ΙΙΙ ΕΝΤΥΠΟ ΣΥΜΜΟΡΦΩΣΗΣ ΠΡΟΣ ΤΗΝ ΠΡΟΔΙΑΓΡΑΦΗ ΕΝΟΠΛΩΝ ΔΥΝΑΜΕΩΝ ΚΩΔΙΚΟΣ ΠΕΔ : ΠΕΔ-Α- ΕΚΔΟΣΗ ΠΕΔ : 1 η ΠΑΡΑΓΡΑΦΟΣ ΠΕΔ (1) ΠΕΡΙΓΡΑΦΗ ΑΠΑΙΤΗΣΗΣ (2) ΑΠΑΝΤΗΣΕΙΣ- ΠΑΡΑΤΗΡΗΣΕΙΣ ΠΡΟΣΦΕΡΟΝΤΟΣ (3) 1 Αντικείμενο Συμφωνώ. 3.1 Τα διακριτικά βαθμού και τα Συμφωνώ. διακριτικά σημάτων. 3.2 Ο κωδικός των διακριτικών Συμφωνώ. της 1, κατά CPV (Οδηγία (Οδηγία συμπλήρωσης 4) (Οδηγία συμπλήρωσης 4) συμπλήρωσης 4) Ότι τα παραδιδόμενα υλικά θα είναι καινούργια. Συμφωνώ. Ο ΠΡΟΣΦΕΡΩΝ (5) (σφραγίδα- υπογραφή) ΟΔΗΓΙΕΣ ΣΥΜΠΛΗΡΩΣΗΣ ΕΝΤΥΠΟΥ: (1) Αναγράφεται ο αριθμός παραγράφου ή υποπαραγράφου της προδιαγραφής, για την οποία δηλώνεται συμμόρφωση (Παράδειγμα: 4.1.1). Στον πίνακα του εντύπου αναγράφονται απαραίτητα όλες οι παράγραφοι και υποπαράγραφοι του κυρίως κειμένου και των προσθηκών. (2) Αναγράφεται ο τίτλος της παραγράφου της προδιαγραφής, για την οποία δηλώνεται συμμόρφωση, που αντιστοιχεί στον αριθμό που συμπληρώθηκε στην ίδια γραμμή της πρώτης στήλης του πίνακα (Παράδειγμα: Φυσικά χαρακτηριστικά). Στην περίπτωση υποπαραγράφων, για τις οποίες δεν υπάρχει τίτλος, αναγράφονται οι πρώτες τρεις έως πέντε λέξεις της υποπαραγράφου, ακολουθούμενες από αποσιωπητικά (Παράδειγμα: Τα διακριτικά βαθμού αποτελούνται από ). (3) Αναγράφεται παρατήρηση, ως προς την συμφωνία ή την υπερκάλυψη της σχετικής απαίτησης, της παραγράφου ή υποπαραγράφου της προδιαγραφής, που αντιστοιχεί στον αριθμό που συμπληρώθηκε στην ίδια γραμμή της πρώτης στήλης του πίνακα (Παράδειγμα: Συμφωνώ). Στην περίπτωση υπερκάλυψης, αυτή αιτιολογείται και, κατά περίπτωση, επισυνάπτονται σχετικά έγγραφα, που επιβεβαιώνουν την αιτιολόγηση. Γίνεται επίσης αναγραφή (ή επισύναψη), ζητούμενων στην προδιαγραφή, στοιχείων ή διευκρινήσεων. (4) Ανάμεσα στην και την τελευταία νοείται ότι θα αναγραφούν κατά σειρά όλες οι παράγραφοι / υποπαράγραφοι της παρούσης Τεχνικής Προδιαγραφής. Οι παράγραφοι 2, 8 και 9 δεν χρειάζονται συμπλήρωση. (5) Χώρος για την υπογραφή και την σφραγίδα του προσφέροντος.

20 20 ΕΓΚΡΙΣΗ ΤΕΧΝΙΚΗΣ ΠΡΟΔΙΑΓΡΑΦΗΣ ΠΟΛΕΜΙΚΟ ΝΑΥΤΙΚΟ ΚΕΦΝ ΣΥΝΤΑΞΗ ΜΠΥ Δ Βαθμ. Α. Καλακώνας Κλωστοϋφαντουργός Μηχανικός ΕΛΕΓΧΟΣ Ο Προϊστάμενος (1502) Υποδιεύθυνσης Τυποποίησης & Προδιαγραφών ΜΠΥ Β Βαθμ. Θ. Χατζηθωμάς Διπλ. Ηλεκτρολόγος Μηχανικός ΘΕΩΡΗΣΗ Ο Διοικητής ΚΕΦΝ Αρχιπλοίαρχος (Ο) Ν. Χριστόπουλος ΠΝ Ημερομηνία 5 Νοεμβρίου 2014
