کنتور و فلومتر الکترومغناطیسی فلنجی MagAb 3000

Transcript

1

2 برق / باتری بدون فلنج / فلنجی کالیبراسیون خودکار دیتاالگر کنتور و فلومتر الکترومغناطیسی فلنجی MagAb 3000 در چند دهه گذشته پس از ابداع تکنولوژی ساخت فلومترهای الکترومغناطیسی تکنولوژیهای دیگری مانند فلومترهای اولتراسونیک Ultrasonic Flow meters فلومترهای توربینی Turbine Flow meters و غیره نیز ابداع گردید. ولی هیچیک از این تکنولوژیها تاکنون نتوانستهاند با دقت و قابل اعتماد بودن مقادیر قرائتشده فلومترهای مغناطیسی برابری نمایند. پر واضح است از آنجا که سرعت در نقاط مختلف سطح مقطع لوله متفاوت میباشد )پروفیل سیال( سرعت واقعی در هر سطح مقطع میانگین سرعت کلیه نقاط آن میباشد. علت دقت باالی کنتورهای مغناطیسی آن است که دبی لحظهای اندازهگیریشده میانگین دبی لحظهای میلیونها نقطه داخل استوانه کنتور است که دائما در حال اندازهگیری میباشند. به عنوان نمونه در فلومترهای اولتراسونیک با دو سنسور دبی اندازهگیریشده همواره میانگین دبی نقاط مختلف در روی مسیر حرکت سیگنال بین دو سنسور است نه نقاط داخل کل حجم لوله. در نتیجه بهترین دقت فلومترهای اولتراسونیک با دو سنسور 1 ± تا ±3 درصد حداکثر مقدار قابل قرائت فول اسکیل Scale( )FS: Full میباشد در حالی که دقت فلومترهای الکترومغناطیسی ±0/2 تا ±0/5 درصد میباشد. ویژگیهای کنتورهای الکترومغناطیسی فلنجی مگاب 3000 Madular Contraction Execation in two versions Campact and Separate Production quality and some capabilities CE certificate from BSI UK ISO 9001: 2000 quality managment system High Electromagnetic Compatibility High Operating Integrity Data Protection with EEPROM on power failure Bidirectional flow measurment Empty Pipe Detection (EPD) Equipped with datalogger GSM/ SMS Easily Configuration 3 Keys Setting, Password Protected Calibration Can also be carrried out without current flowing Install anywhere Shock resistant aluminium housing, resistant to acids and caustics IP67. Sensor housing, carbon steel IP68 Auto Calibration 2 هدایت الکتریکی GSM / SMS صنایع بهداشتی صنایع غذایی صنایع شیمیایی صنایع آب و فاضالب نمایشگر بیشتر از 5 میکروزیمنس در سانتیمتر جدا از سنسور / یکپارچه با سنسسور ساختار یکپارچه )Compact( یا جدا از هم )Separate( یک قسمتی )سنسور و نمایشگر سرهم )Compact یا دو قسمتی )سنسور و نمایشگر جدا از هم )Separate که منتج به نصب و اندازه گیری دقیق بسیاری از مایعات میگردد. کیفیت ساخت و بخشی ازقابلیتها مگاب 3000 دارای گواهینامه استاندارد CE اروپا از انستیتوی استانداردهای انگلستان.BSI ایرانمدار تولیدکننده مگاب 3000 دارای استاندارد ISO 9001:2000 یعنی مدیریت تضمین کیفیت میباشد. سازگاری بسیار باالی سنسور الکترومغناطیسی با قسمت پردازشگر استحکام عملیات باال به علت خودکنترل و خودتنظیم بودن استفاده از EEPROM در صورت قطع برق جهت حفظ اطالعات ذخیره شده. قابلیت اندازهگیری جریان در هر دو جهت تشخیص خالی بودن لوله مجهز به دیتاالگر مجهز به سیستم ارسال اطالعات SMS در سیستم GSM پیکر بندی ساده کلیه پارامترها فقط از طریق سه کلید Keypad تنظیم میگردند. اطالعات تنظیمها با اسم رمز محافظت میشوند. کالیبراسیون بدون نیاز به جریان مایع امکانپذیر است. نصب در کلیه نقاط بدنه نمایشگر از آلومینیوم ضد شوک و مقاوم درمقابل اسیدها و مواد قلیایی با درجه حفاظتی IP67 بدنه سنسور از کربن استیل با درجه حفاظت IP68 عدم نیاز به کالیبراسیون کلیه فلومترهای مغناطیسی مگاب 3000 در کارخانه ایرانمدار کالیبره و تنظیم شده و پس از نصب نیاز به هیچگونه کالیبراسیون یا سرویس خاص دورهای ندارند.

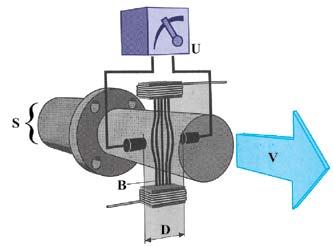

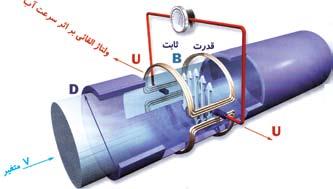

3 Battery/ Electricity With or wothout Data logger Auto Calibration flange Conductivitey Water Signal Convertor GSM/ SMS Food Sanitary Chemical 5 ms/cm Wast water Compact Separate سیاالت کنترل و اندازهگیری مدار ایران 3 )Principle of Operation( گیری اندازه اصول EN ISO 6817 المللی بین استاندارد طبق قانون براساس الکترومغناطیسی فلومترهای اندازهگیری اصول متحرک هادی جسم و مغناطیسی میدان القاء اثر پیرامون فارادی الکتریکی هدایت ضریب دارای که متحرکی هرگاه باشد. می استوار )B( مغناطیسی میدان غیره(یک و فلزات )آب است Conductivity مطابق آن میزان که شود می القاء )U( ولتاژ آن در نماید قطع را یا کانداکتیو )سیال متحرک حرکت سرعت به بستگی زیر فرمول دارد. مغناطیسی میدان در الکتریکی( رسانایی دارای متحرک در شده القا ولتاژ ثابت ضریب مغناطیسی میدان شدت U = K B D V U = میشود اندازهگیری K = ثابت مقدار B = ثابت مقدار D = ثابت مقدار القایی ولتاژ دریافتکننده الکترودهای فاصله مغناطیسی میدان درون متحرک حرکت سرعت V = متغیر ولتاژ گیری اندازه با D و B k ضرایب بودن ثابت به توجه با بنابراین این ضرب با که آید می دست به )V( سرعت ها پروب از شده اخذ )Q( سیال عبور کل حجم میزان )S( فلومتر مقطع سطح در فاکتور میآید. دست به لحظهای صورت به کنتور مقطع سطح عبوری مایع کل حجم Q = V S S = ثابت مقدار Q = متغیر الکتریکی هدایت ضریب میبایستی روش این با اندازهگیری جهت و شرب آب که آن توضیح باشد. سانتیمتر در 5 µs از بیش مایع میکروزیمنس 5 از بیش رسانایی دارای شده تقطیر بار یک آب حتی میباشد. سانتیمتر در Conductivity > 5µS/cm )Calibration( کالیبراسیون ISO 4185 جهانی استاندارد تحت 3000 مگاب فلومترهای کلیه شیراز در شرکت این کارخانه در ایرانمدار هیدرومتری البراتوار در میگردند. کالیبره کالیبره جهت کنتور خارجی سازندگان دیگر از بسیاری که حالی در مدار ایران میکنند استفاده مرجع کنتور روش از فقط آنها نمودن داخل از آب لیتر هزاران عبور با مرجع کنتور روش از استفاده ضمن در مینماید. کالیبره را آنها واقعی شرایط تحت فلومترها یکایک اندازهگیری ISO 4185 استاندارد طبق بر حجم و وزن روش این آن تاییدیه و تست بارها کنتور درصد 0/25 و 0/5 دقت و میشود میگردد. تحویل مصرفکننده به دستگاه همراه به

4 برق / باتری MagAb 3000 Information بدون فلنج / فلنجی PG 11 Cable Gland )محل خروج کابل( نمایشگر MI 385 نمایشگر MI 485 کالیبراسیون خودکار دیتاالگر منحنی دقت Curve( )Accuracy 4 هدایت الکتریکی GSM / SMS صنایع بهداشتی صنایع غذایی صنایع شیمیایی صنایع آب و فاضالب نمایشگر بیشتر از 5 میکروزیمنس در سانتیمتر جدا از سنسور / یکپارچه با سنسسور با توجه به منحنی زیر مشاهده میکنید مقدار خطای دستگاه عمال حداکثر 0/5 درصد کل مقدار قرائت فول اسکیل FS = Full Scale میباشد. سنسورMT3000 پوشش داخلی )الینینگ( فلنج اتصال به لوله

5 Battery/ Electricity With or wothout flange ایران مدار اندازهگیری و کنترل سیاالت شناسنامه دستگاه Lable( )Identification شماره سریال و مشخصات اختصاصی هر دستگاه روی لیبل یا کارت مشخصات آن درج گردیده است. فلومترهای باتریدار دارای لیبل قرمز و نوع برقی آن دارای لیبل آبی رنگ میباشند. Conductivitey Water Signal Convertor GSM/ SMS Food Sanitary Chemical Data logger 5 ms/cm Wast water Compact Separate Auto Calibration 5 انتخاب قطعات واسطه يا آداپتور Adaptor )تغيير قطر( همواره كنتور را ميتوان به لوله هاي با اقطار بزرگتر يا كوچكتر متصل نمود. جهت اين مهم بايستي موارد زير در نظر گرفته شود. برآورد تغيير سرعت )دبي متوسط( و افت فشار انتخاب قطعات واسطه مناسب بطوريكه حداقل طول لوله مستقيم بدون شيرآالت به اندازه 3 تا 5 برابر قطر لوله در محل نصب سنسور در نظر گرفته شود. در صورت استفاده از قطعات كاهش دهنده قطر سرعت مايع افزايش يافته كه منجر به عدم رسوبگذاري در جداره لوله شده و دقت نيز بهتر ميگردد. اين كاهش قطر كنتور باعث مقرونبهصرفهترشدن كل طرح خواهد گرديد. در صورت كاهش قطركنتور به كمك منحني افت فشار مشخص ميگردد. روش تعيين ميزان افت فشار نسبت d به D را مشخص كنيد. )قطر داخلي كنتور به قطر داخلي لوله( از روي منحني ميزان افت فشار را با توجه به سرعت مايع و نسبت d به D بخوانيد. مثال تغيير قطر 1000 به 800 نسبت آن معادل 0/8 ميباشد و در نتيجه افت فشار آن اگر سرعت 2 متر بر ثانيه باشد معادل 1/4 ميلي بار خواهد بود كه افت محسوس و تاثيرگذاري نميباشد. جهت تعيين سرعت هاي حداقل و حداكثر در لولههاي اقطار 50 تا 600 میلیمتر به جدول صفحه 15 مراجعه فرمائيد.

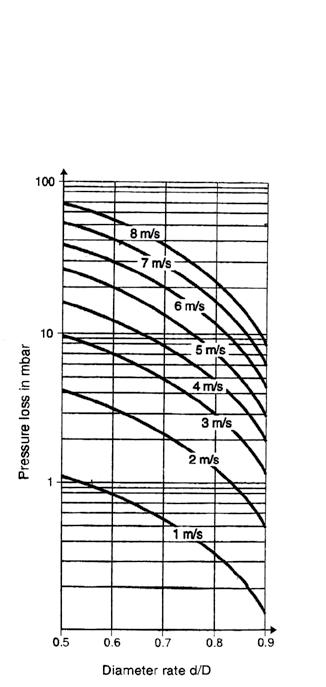

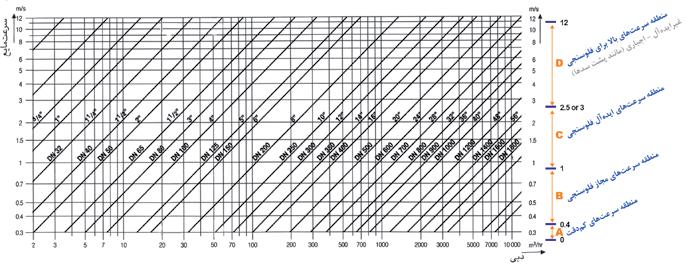

6 بدون فلنج / فلنجی کالیبراسیون خودکار برق / باتری دیتاالگر هدایت الکتریکی GSM / SMS صنایع بهداشتی صنایع غذایی صنایع شیمیایی صنایع آب و فاضالب نمایشگر بیشتر از 5 میکروزیمنس در سانتیمتر جدا از سنسور / یکپارچه با سنسسور انتخاب قطر كنتور و فلومتر 6 به صورت اصولي قطر لوله مساوي قطر كنتور انتخاب ميگردد. در عين حال جهت افزايش سرعت مايع ميتوان كنتور با قطر كمتري را انتخاب نمود و به اين ترتيب مقداري از هزينه باالي خرید و نصب كنتورهاي بزرگتر را كاهش داد. سرعت جريان مايع بستگي به وضعيت فيزيكي آن بشرح زير دارد. سرعت كمتر از 2 متر در ثانيه V < 2 m/s در مايعات ساينده Abrasive مثل دوغاب خاك معادن و غيره مناسب ميباشد. سرعت بيش از 2 متر در ثانيه V > 2 m/s در مايعاتي كه باعث رسوبگذاري در لوله مناسب ميباشد. )احتراز از رسوبگذاري در روي سنسورهاي كنتور( رس دوغاب آهك دوغاب سنگ ريزه ميگردند مانند فاضالب آبهاي گل آلود و غيره در محل نصب سنسور جهت جلوگیری از رسوبگذاری در داخل لوله سرعت سیال باید بیش از 40 سانتیمتر بر ثانیه باشد و جهت جلوگیری از لرزش لوله و سائیدگی جداره داخلی آن سرعت سیال نباید از 2/5 متر بر ثانیه بیشتر باشد. DN اگر فول اسكيل Full Scale = FS مشخص نباشد دستگاه تحت F.S معادل سرعت مايع 3m/s كاليبره خواهد شد. Minimum full-scale value جهت تعيين حداقل و حداكثر دبي كنتورهاي اقطار مختلف به جدول ذیل مراجعه فرمائيد. Average factory setting, full-scale value Maximum full-scale value [mm] [inch] (scaling at v ~ 0.5 m/s) (scaling at v ~ 2.5 m/s) (scaling at v ~ 10 m/s) Minimum value (m 3 /h) حداقل دبی قابل اندازهگیری V = 1 cm/s جدول حداقل متوسط و حداکثر دبی در محدوده دقت باال )0/5 درصد(

7 Battery/ Electricity With or wothout flange ابعاد و مشخصات فیزیکی فلومتر مگاب 3000 طبق استاندارد ISO 4064 ایران مدار اندازهگیری و کنترل سیاالت Data logger Auto Calibration Conductivitey Water Signal Convertor GSM/ SMS Food Sanitary Chemical 5 ms/cm Wast water Compact Separate 7 DN 2 " 50 mm 3" 80 mm 4" 100 mm 5" 125 mm 6" 150 mm 8" 200 mm 10 " 250 mm 12 " 300 mm 14 " 350 mm 16 " 400 mm 18 " 450 mm 20 " 500 mm 24 " 600 mm PN 10 PN 16 PN 25 تعداد L D H تعداد L D H تعداد L D H وزن سوراخ وزن سوراخ سوراخ mm فلنج (کیلوگرم) mm فلنج (کیلوگرم) mm فلنج L طول سنسور D قطر خارجی فلنج H ارتفاع کل دستگاه DN قطر داخلی فلومتر PN فشار برحسب بار وزن (کیلوگرم) فلنجهای PN 10 طبق استاندارد DIN 2576 برابر با UNI 2277 فلنجهای PN 16 طبق استاندارد DIN 2577 برابر با UNI 2278 فلنجهای PN 25 طبق استاندارد DIN 2578 برابر با UNI 6083

8 برق / باتری سنسور MT بدون فلنج / فلنجی کالیبراسیون خودکار دیتاالگر هدایت الکتریکی GSM / SMS صنایع بهداشتی صنایع غذایی صنایع شیمیایی صنایع آب و فاضالب نمایشگر بیشتر از 5 میکروزیمنس در سانتیمتر جدا از سنسور / یکپارچه با سنسسور اقطار و فشار نامی هدایت الکتریکی مایعات دامنه درجه حرارت مایع دامنه درجه حرارت محیط استاندارد فلنج درجه حفاظت جنس پوشش داخلی الکترودها بدنه فلنج رنگ و 600 میلیمتر 2-24( اینچ( و تحمل فشار بار سیگنال کانورتور MI 385 جنس بدنه محدوده درجه حرارت درجه حفاظت ولتاژ تغذیه نمایشگر واحدهای نشاندهنده گلندهای ارتباطی کلیدهای برنامهریزی دامنه اندازهگیری قابلیت نمایش عدم پر بودن لوله ذخیره اطالعات تکرارپذیری دقت مصرف برق جریان خروجی خروجی دیجیتال عایق گالوانیکی خصوصیات برنامهریزی دیتاالگر )قابل انتخاب( مساوی و یا بیشتر از 5 میکرو زیمنس در سانتیمتر 10- تا 80+ درجه سانتیگراد )با پوشش داخلی پی تی اف ئی از 20- تا 150 درجه سانتیگراد( 20- تا 80+ درجه سانتیگراد اروپا دین آلمان آمریکا ژاپن DIN( )ISO, UNI, Separate در حالت جدا از هم و IP 68 Compact در حالت یکپارچه IP 67 پلی پروپیلن پلی اورتان الستیک سخت پی تی اف ئی و... استنلس استیل 316 مواد دیگر بنا به سفارش با توجه به کاربرد کربن استیل )استنلس استیل 304 و 316 بنا به سفارش( کربن استیل )استنلس استیل بنا به سفارش( اپوکسی و پلی اورتان آلومینیوم دایکاست 20- تا 50+ درجه سانتیگراد IP 67 و ضد احتراق Hz با فرکانس V ac 4 سطر 16 ستون با نور زمینه حجم: مترمکعب در ثانیه/مترمکعب در ساعت/لیتر در ثانیه/ لیتر در دقیقه سرعت: متر بر ثانیه دو عدد گلند PG11 استنلس استیل سه کلید قابل برنامهریزی از سرعت یک سانتیمتر تا 10 متر بر ثانیه دارد اپیرام اطالعات اندازهگیری شده را در صورت قطع برق نگهداری میکند. ±0/2 درصد ±0/5 درصد )و قابل انتخاب ±0/25( 5 ولت آمپر 4 تا 20 میلیآمپر 330 اهم یک عدد کالکتور باز و دو کنتاکت کلیه ورودی و خروجیها قطع جریانهای بسیار پائین اندازهگیری دبی دوطرفه و تنظیم آستانه فیلتر پرش و نمایش نیمه پر لوله و تنظیم صفر و آفست قابلیت ثبت بیش از سه میلیون رکورد اطالعات )هر رکورد شامل دبی لحظهای مثبت و منفی دبی مجموع مثبت و منفی ساعت تاریخ( سازگاربا نرمافزارهای Word و Excel دارای 2 گیگابایت حافظه

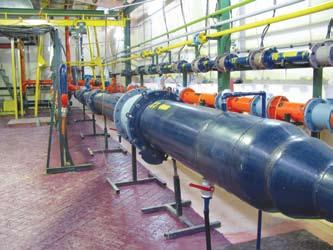

9 Battery/ Electricity ایران مدار اندازهگیری و کنترل سیاالت With or wothout Data logger Auto Calibration flange MT 3000 Flow Sensor Meter Size DN 50,75,100,125,150,200,250, 300, 350, 400, 450, 500, 550 & 600 )2-24 Inch( PN Bar Electrical Conductivity 5 m S/cm Liquid Temperature C )with PTFE lining from -20 up to +150 C( Ambient Temperature C Flange Standards ISO, DIN, UNI, ANSI, JIS Protection Category IP 67 in compact and IP 68 in seprate version - Lining Polypropylene, Polyurethane, Hard rubber, PTFE Materials - Electrodes S.S.316 )Others with respect to application( - Housing Carbon Steel )Option, S.S.316, S.S.304( - Flanges Carbon Steel )Option, S.S.( - Colour & Coating Epoxy & Polyurethane Conductivitey Water Signal Convertor GSM/ SMS Food Sanitary Chemical 5 ms/cm Wast water Compact Separate MI 385 Signal Converter Housing Materials Aliuminum Dicast Ambient Temperature C Protection Category Power Supply )EN 60529/IEC 529( Display 9 Compact IP67, EX V ac, Hz Alphanumerical display 16 characters x 4 rows with back light Units LCD Flowrate: m 3 /s, m 3 Units LCD /hr, lit/s, lit/min Flow velocity: m/s Connection Cable Programming Keyboard Measuring Range Empty Pipe Detection Data Storage Standard with 2xPG11 3 button keys m/s Yes Repeatability ± 0.2 % Accuracy Consumption Current Output Digital Output Galvanic Isolation Programmable Features Date Logger EPROM stored measuring values on power failure ± 0.5 % )± 0.25 % optional( 5 VA 4-20 ma, 330 Ω 1 open collector and two relays All inputs/outputs are opto coupler isolated from Power Supply Low flow cut off, bidirectional flow, dual range damping and skip filter threshold, empty pipe, zero and offset adjust. 2 GB Memory, more than three million records )Neg and Pos flow, total flow, hour and date( compatible with Word and Excel softwares.

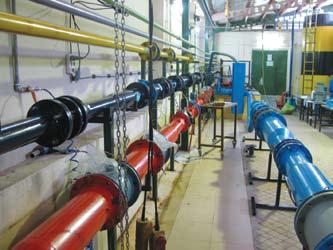

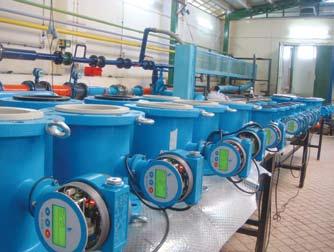

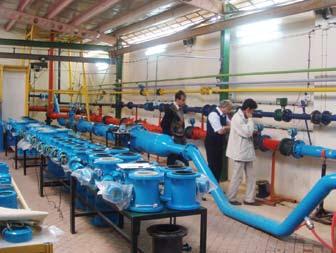

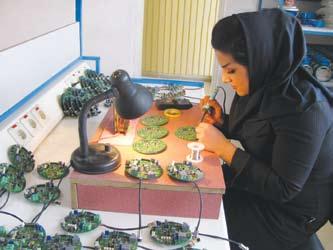

10 برق / باتری MagAb 3000 in Production IRAN MADAR Co : : (According to ISO9104) 3000 MS 2500 (Isoil Italy) MS 2500 (Isoil Italy) MT E J6280 IMC mm 150 mm 100mm 3 (Stainless Steel) 3 (Stainless Steel) 4 (Stainless Steel) ML 210 ML 110 MI : : بدون فلنج / فلنجی کالیبراسیون خودکار دیتاالگر مگاب 3000 در خط تولید Water temp. 18 (c) Ambient temp. 23 (c) Test No Reference Volume Master(Liters) Test No: : Meter under Test MagAb 3000 Deviation Volume Test(Liters) (%) Accompolished by water Weighting system : هدایت الکتریکی GSM / SMS صنایع بهداشتی صنایع غذایی صنایع شیمیایی صنایع آب و فاضالب نمایشگر بیشتر از 5 میکروزیمنس در سانتیمتر جدا از سنسور / یکپارچه با سنسسور هر دستگاه فلومتر مگاب 3000 پس از کالیبراسیون حداقل 3 بار تحت شرایط مختلف آزمایش گردیده که نتایج آزمایش در گواهی کالیبراسیون باال صادر و به همراه دستگاه ارسال میگردد. 10

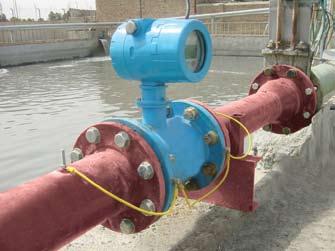

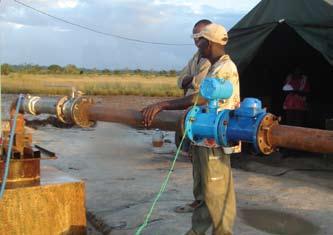

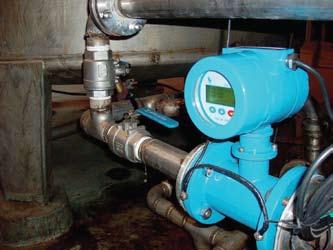

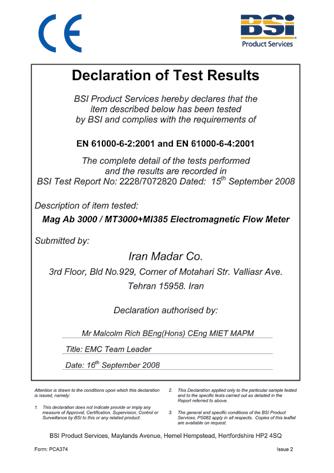

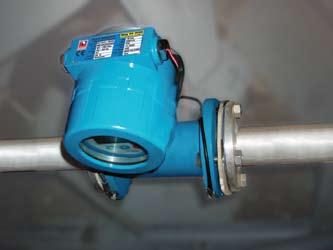

11 Battery/ Electricity ایران مدار اندازهگیری و کنترل سیاالت With or wothout flange MagAb 3000 in Application مگاب 3000 در بهرهبرداری Auto Calibration Data logger اندازهگیری سرکه شرکت بیدستان خروجی چاه اندازهگیری آب شرب )شرکت آب و فاضالب همدان( Conductivitey Water Signal Convertor GSM/ SMS Food Sanitary Chemical 5 ms/cm Wast water Compact Separate 11 گواهی استاندارد بینالمللی CE اروپا از موسسه استانداردهای انگلستان مگاب 3000 در کارخانه کاغذسازی کهریزک مگاب 3000 در کشور آفریقایی تانزانیا دارالسالم British Standard Institute (BSI)

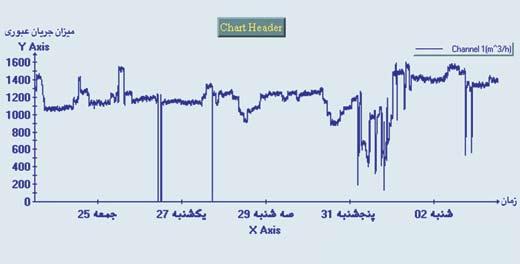

12 بدون فلنج / فلنجی کالیبراسیون خودکار دیتاالگر برق / باتری دیتاالگر Data Logger دیتاالگر فلومتر مگاب 3000 نسبت به فلومترهای مشابه خارجی دارای طراحی کامال متفاوت و منحصر به فرد است. در دیتاالگر مگاب 3000 ثبت اطالعات که شامل اطالعات دبی لحظهای و دبی مجموع مثبت و منفی ساعت و تاریخ )باقابلیت تنظیم از یک ثانیه به باال( بر روی یک فلش کارت MMC با ظرفیت 2 گیگابایت )استاندارد( ذخیره میگردد. هدایت الکتریکی GSM / SMS صنایع بهداشتی صنایع غذایی صنایع شیمیایی صنایع آب و فاضالب نمایشگر بیشتر از 5 میکروزیمنس در سانتیمتر جدا از سنسور / یکپارچه با سنسسور نمونه منحنی بازیابی اطالعات ذخیرهشده در 9 روز در محیط Windows از نکات برجسته و مزایای دیتاالگر مگاب 3000 میتوان به موارد زیر اشاره نمود: با توجه به ذخیرهشدن اطالعات بر روی فلشکارت عمال میتوان بیش از سه میلیون رکورد را ثبت نمود. در این سیستم به کابل ارتباطی میان تابلوی مانیتورینگ و کامپیوتر نیازی نیست و تنها کافی است که فلش کارت را از کانورتور دستگاه جدا نموده و فلشکارت دیگری را جایگزین نمود. جهت بازیابی اطالعات ذخیرهشده از نرمافزارهای موجود در Windows میتوان استفاده کرد. کافی است فلش کارت را از تابلو جدا کرده و از طریق Card Reader فایل ذخیرهشده را در کامپیوتر تحت نرمافزارهای Word یا Excel باز کرد. در نرمافزار Excel میتوان به راحتی منحنی ارقام ثبت شده را نیز مشاهده نمود. 12

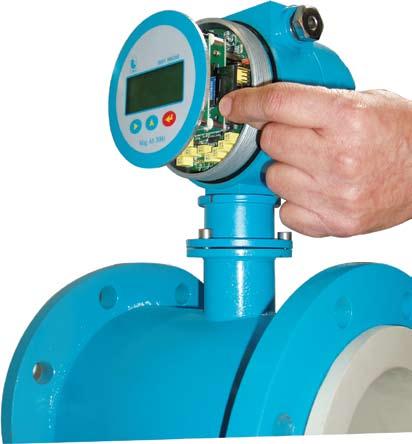

13 Battery/ Electricity مگاب 3000 فلنجی الکترومغناطیسی باتریدار فلومتر سیاالت کنترل و اندازهگیری مدار ایران With or wothout Auto Calibration flange MT 3000 سنسور و MI 485B نمایشگر شامل باتریدار 3000 مگاب که میباشد مگاب فلومترهای دوم نسل باتریدار 3000 مگاب نوع امکان که مناطقی در آن از میتوان داخلی باتری بودن دارا علت به در آن بر عالوه نمود. استفاده نیز ندارد وجود شهر برق از تغذیه پشتیبان صورت به داخلی باتری شهر برق به دستگاه اتصال صورت عملخواهدکرد. )Back up( عدد( چهار )تا دستگاه داخل در آنها تعداد به بنا باتریها عمر طول تا میتواند دقیقه( سه )تا نمونهبرداری جهت تنظیمی زمان فاصله و باشد. سال ده AC ولت 6 به 220 مبدل ترانس یک از استفاده با است ذکر به الزم نقش باتری حالت این در که کرد استفاده شهر برق تغذیه از میتوان جایگزین اتوماتیک صورت به که داشت خواهد برعهده را پشتیبان میگردد. شهر برق الکترونیکی قطعات از دستگاه نمونه این در مصرفشده قطعات میباشد. )Ultra Low Power( کممصرففوقالعاده Conductivitey Water Signal Convertor GSM/ SMS Food Sanitary Chemical Data logger 5 ms/cm Wast water Compact Separate 13 شرح تغذیه منبع نمایشگر نوع باتری عمر طول اندازهگیری پارامترهای دیتاالگر نصب قابلیت دیتاالگر حافظه ظرفیت دیتاالگر نمونهبرداری زمان رکوردها نمونهبرداری حداکثر اطالعات استاندارد خروجیهای آنالوگ ورودیهای دیجیتال خروجی برنامهریزی کلیدهای تعداد نمایشگر حفاظت درجه اندازهگیری دقت جریان اندازهگیری واحدهای اطالعات از حفاظت جهت دو هر اندازهگیری قابلیت مشخصات برق از تغذیه قابلیت با همراه عدد 2 تعداد به لیتیم باتری شهر LCD dot matrix 4x16 Alphabetical Character و برداری نمونه زمانی فاصله انتخاب بر بنا سال 10 تا 2 استفاده مورد باتری تعداد برحسب عبوری آب حجم جهت- دو در لحظهای جریان نرمافزاری صورت به سیال حرکت جهت تعیین مترمکعب- آمده پیش خطاهای اعالم )Option( دارد گیگابایت 2 باال به ثانیه 5 از تنظیم قابل میلیون سه تا 4-20 ma (passive) RS485 RS ma Open Collector عدد 3 عدد 3 IP67 اسکیل فول درصد یک تا نیم m 3 /s Lit/s m 3 /hr جریان حجم m/s جریان سرعت رقمی 5 Password با دارد تغذیه منبع باتریهای

14 برق / باتری بدون فلنج / فلنجی کالیبراسیون خودکار شرایط نصب بهینه فلومترهای الکترومغناطیسی طبق استاندارد DIN/EN هرچه فاصله سنسور و نمایشگر نزدیکتر باشد دقت استحکام و طول عمر دستگاه بیشتر خواهد بود. بنابراین در صورت امکان ترجیحا فلومترهای الکترومغناطیسی از جمله مگاب 3000 را با ساختار یکپارچه انتخاب کنید. 2- در محل نصب سنسور لوله همواره باید کامال پر باشد. نکته: حباب در قسمت باالی لوله نسبت به سطح افق قرار میگیرد 14 هدایت الکتریکی GSM / SMS صنایع بهداشتی صنایع غذایی صنایع شیمیایی صنایع آب و فاضالب نمایشگر دیتاالگر بیشتر از 5 میکروزیمنس در سانتیمتر جدا از سنسور / یکپارچه با سنسسور بنابراین از نصب فلومتر در باالی لوله و همچنین از نصب فلومتر در محلی از لوله که عبور سیال به صورت ریزشی است خوداری نمائید. 3- اگرچه فلومترهای الکترومغناطیسی نوع فلنجی در مقایسه با سایر فلومترها کمترین فاصله نصب را از زانوها شیرها تبدیلها و... جهت عملکرد مطلوب و دقت باال الزم دارند اما در صورت امکان و وجود فضای مناسب بهتر است فلومتر دور از نقاط دارای اغتشاش نصب شود. 4- مطابق تصویر زیر فواصل قبل و بعد از محل نصب سنسور از اتصاالت مانند زانو سهراه و غیره بایستی حداقل 3 و 2 برابر قطر لوله باشد. در صورت امکان این فواصل را افزایش دهید تا دقت و تثبیت اعداد به هنگام قرائت بیشتر شود. ضمنا در ارتباط با الکتروپمپها صفحات اوریفیس Orifice و ونتوری Venturi این فواصل باید افزایش داده شوند. توضیح: همان DN قطر داخلی لوله میباشد. 5- انواع نصب: نصب افقي: سنسور بايد طوري نصب شود كه محور الكترودها كامال افقي قرار گیرد تا حبابها از آنها فاصله بگيرند و در سنجش خللي وارد نشود. نصب عمودي: بهترين نوع نصب سنسور بصورت جريان بطرف باال مي باشد زيرا در وضعيت دبي صفر و سكون مايع مواد سنگينتر داخل آن بسمت پائين سقوط نموده و مزاحمتي جهت الكترودهای داخل سنسور ايجاد نمي نمايند و عموما لوله پر است.

15 Battery/ Electricity 6- لوله در محل نصب سنسور نباید دارای لرزش باشد. ایران مدار اندازهگیری و کنترل سیاالت Data logger Auto Calibration With or wothout flange Conductivitey Water Signal Convertor GSM/ SMS Food Sanitary Chemical 5 ms/cm Wast water Compact Separate 7- در مایعاتی که دارای مواد و ذرات زائد میباشند میتوان یک مسیر فرعی Bypass پیشبینی نمود. 8- از نصب سنسور و عبور کابل فلومتر در نزدیکی مناطق دارای میدان الکترومغناطیسی مانند کابلهای برق فشار متوسط و قوی احتراز کنید. شیر هوا وضعیت دبی مایع نسبت به سرعت آن در لولههای DN سرعتجريانمايعبستگيبهوضعيتفيزيكيآنبهشرحزير دارد. سرعت كمتر از 2 متر در ثانيه V < 2 m/s در مايعات ساينده Abrasive مثل دوغاب خاك رس دوغاب آهك دوغاب سنگ ريزه معادن و غيره مناسب ميباشد. سرعت بيش از 2 متر در ثانيه V > 2 m/s در مايعاتي كه باعث رسوبگذاري در لوله ميگردند مانند فاضالب آبهاي 9- در لولههای افقی و شیبدار متصل به هم که امکان هواگیری در قسمتهای افقی آن وجود دارد سنسور باید ترجیحا در محلهای با شیب به طرف باال نصب گردد. 10- در لولههایی که بیش از 5 متر اختالف سطح دارند یک شیر تخلیه هوا پس از سنسور فلومتر در باالترین نقطه نصب کنید گل آلود و غيره مناسب ميباشد. )احتراز از رسوبگذاري در روي سنسورهاي كنتور( اگر فول اسكيل Full Scale = FS مشخص نباشد دستگاه تحت F.S معادل سرعت مايع 3m/s كاليبره خواهد شد. لطفا جهت تعيين حداقل و حداكثر دبي كنتورهاي اقطار مختلف به جدول باال مراجعه فرمائيد. 15

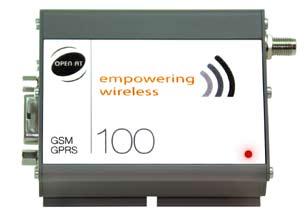

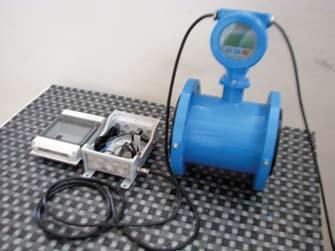

16 برق / باتری MagAb 3000 GSM - SMS System GSM Modem Description: Industrial design Aluminum casing SIM Application Toolkit Always on-line Weight: 100 g DB9 RS232 interface without voice function Send and receive data and SMS Accessories: AC/DC adaptor, DB9 RS232 cable, بدون فلنج / فلنجی کالیبراسیون خودکار دیتاالگر antenna, 2 mounting plates, CD هدایت الکتریکی GSM / SMS صنایع بهداشتی صنایع غذایی صنایع شیمیایی صنایع آب و فاضالب نمایشگر بیشتر از 5 میکروزیمنس در سانتیمتر جدا از سنسور / یکپارچه با سنسسور سیستم GSM SMS فلومتر و کنتور مگاب 3000 مودم GSM کنتور مگاب 3000 یک مودم بیسیم است که در شبکه بیسیمی GSM عمل میکند. این دستگاه مانند یک مودم شمارهگیر عمل کرده و در دو مدل داخل نمایشگر )کانورتور( Internal و یا خارج آن External ارائه میگردد. در مدل خارج نمایشگر یا External ماژول GSM خارج از نمایشگر تعبیه می شود و ارتباط آن با نمایشگر فلومتر از طریق کابل 232 RS میباشد در این مدل آنتن ارتباطی بر روی ماژول مودم نصب شده است. در مدل داخلی یا Internal ماژول GSM در داخل نمایشگر تعبیه می شود و آنتن ارتباطی روی نمایشگر)کانورتور( فلومتر خواهد بود. مشخصات مودم :GSM طراحی صنعتی بدنه آلومینیومی ارتباط توسط کابل DB9 RS232 بدون صدا قابلیت تجهیز به سیمکارت قابلیت ارسال و دریافت پیامک و اطالعات در ارتباط بودن دائمی line( ) On وزن: 100 گرم به همراه آداپتور AC/DC کابل DB9 RS232 آنتن و... 16

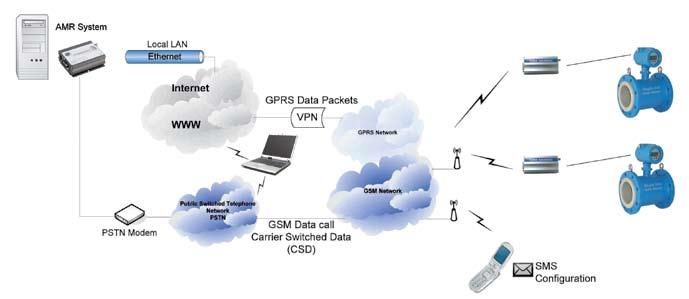

17 Battery/ Electricity With or wothout Data logger Auto Calibration flange GSM مرکزی مودم 3000 مگاب فلومترهای و کنتور جهت کنترل جمعآوری سیستم یک مرکزی مودم GSM دستگاه سیستم ارتفاع یا و MagAb3000 کنتورهای مرکزی پردازشکننده و میباشند. IMC-350 اولتراسونیک سنجهای مرکز این به GSM دستگاههای طریق از کنتورها اطالعات کلیه در و تفکیک کنتور هر جهت اطالعات این آنجا در که شده ارسال اب میتواند بهرهبردار حالت این ودر میگیرد قرار مستقل فایل یک شده شبکه وارد )Password( خود اختصاصی رمز اسم از استفاده دهد. قرار استفاده مورد و بررسی استخراج را فلومترها اطالعات و Wave Com شرکت 2009 تولید GSM پردازشگر آخرین مودم این میباشد. سیاالت کنترل و اندازهگیری مدار ایران M100 industrial GSM Modem Conductivitey Water Signal Convertor GSM/ SMS Food Sanitary Chemical 5 ms/cm Wast water Compact Separate 17 GPRS Class 10 TCP, UDP Full (FTP and s added). Operating Temperature: -20 C ~ +55 C Weight: 100g RS 232 Cable TCP/IP full (FTP and added) (TCP, UDP) ROHS Compliant Voice/Data/Fax/SMS Quadband GSM/850/900/1800/1900MHz 10 کالس GPRS طریق از پشتیبانی TCP دستورات از کامل پشتیبانی سانتیگراد درجه + 55 تا 20- کاری دمای گرم 100 وزن: RS 232 سریال کابل رابط: UDP و TCP/IP دستورات از کامل پشتیبانی ROHS خطرناک و سمی مواد از استفاده عدم اطالعات نمودن SMS و فکس قابلیت و سختافزاری خطای بدون پیامک چند ارسال برای مناسب مرحله یک در GFC/FCC/CE استانداردهای دارای صنعتی GSM مودم تنها

18 برق / باتری MagAb 3000 Ordering Code Signal Convertor (MI MI 485) Display A B Standard: بدون فلنج / فلنجی کالیبراسیون خودکار جدول سفارش و کدبندی مگاب 3000 complete with 4 line display, (each line 16 characters) and 3 programming keys with backlight Special execution: complete with 4 line display, (each line 16 characters) and 3 programming keys without backlight Housing material / Protection rate 0 Housing in Diecast "Aluminum", protection rate IP67, EX Version A Compact version with sensor MT 3000 (liquid maximum temperature 60 C) B Separate version for mounting, away from sensor (use the cable) Power supply V 45/66 Hz V dc 3 With internal lithium battery 4 According to request Analogue output A Without analogue output B Analogue output 0/4...20/22 ma Data Logger 1 Without Data logger 2 With Data logger GSM - SMS A Without GSM- SMS B With GSM - SMS دیتاالگر هدایت الکتریکی GSM / SMS صنایع بهداشتی صنایع غذایی صنایع شیمیایی صنایع آب و فاضالب نمایشگر بیشتر از 5 میکروزیمنس در سانتیمتر جدا از سنسور / یکپارچه با سنسسور به هنگام بستهبندی فضای اطراف هر دستگاه با فوم مخصوص پر شده و دستگاه درون کارتن یا صندوق چوبی به همراه کاتالوگ راهنمای نصب و بهره برداری گواهی کالیبراسیون دستگاه و غیره جهت بهره بردار ارسال می گردد. 18

19 Battery/ Electricity ایران مدار اندازهگیری و کنترل سیاالت With or wothout Data logger Auto Calibration flange Conductivitey Water Signal Convertor GSM/ SMS Food Sanitary Chemical 5 ms/cm Wast water Compact Separate MT 3000 Flow Sensor Lining Material / Liquid temperature A Polyurethane (> DN 50) liquid maximum temperature 90 C B Hard rubber ( > DN 100) " " " 80 C C Ebonite (EPDM) ( > DN 100) " " " 80 C D Polypropilene ( DN 50 ~ 150 ) " " " 60 C E PTFE (> DN 50) " " " 150 C Nominal Diameter / Measuring range 50 DN50 (2"), measuring range 0-80 m 3 /h 80 DN80 (3"), " " " 100 DN100 (4"), " " " 125 DN125 (5"), " " " 150 DN150 (6"), " " " 200 DN200 (8"), " " " 250 DN250 (10"), " " " 300 DN300 (12"), " " " 350 DN350 (14"), " " " 400 DN400 (16"), " " " 450 DN450 (18"), " " " 500 DN500 (20"), " " " 600 DN600 (24"), " " " Flange type A Flange UNI 2278, DIN 2577, ISO , PN16 (standard with Polypropylene & Polyurethane lining) B " UNI 2277, DIN 2576, ", PN10 C " UNI 6083, DIN 2578, ", PN25 D " ANSI E " JIS F to be specified Body material 1 Body and flange in Carbon Steel, RAL 6028 painted 2 " " " " Stainless Steel (AISI 304), " " only with PTFE lining 3 " " " " Stainless Steel (AISI 316), " " only with PTFE lining 4 " " " " material: other Number and electrodes material A 4 (2 measurement + 1 for ground + 1 for empty pipe) electrodes in AISI 316L B 4 (2 " + 1 " + 1 " ) " " Hastelloy C276 C 4 (2 " + 1 " + 1 " ) " " Plantinum D 4 (2 " + 1 " + 1 " ) " " Titanium E 4 (2 " + 1 " + 1 " ) " " Others on request Execution / Protection rate 1 Compact execution, IP67 protection rate, EX 2 Separate execution "C", maximum length 10 m (Option :20m), protection rate IP68 3 to be ordered 19
