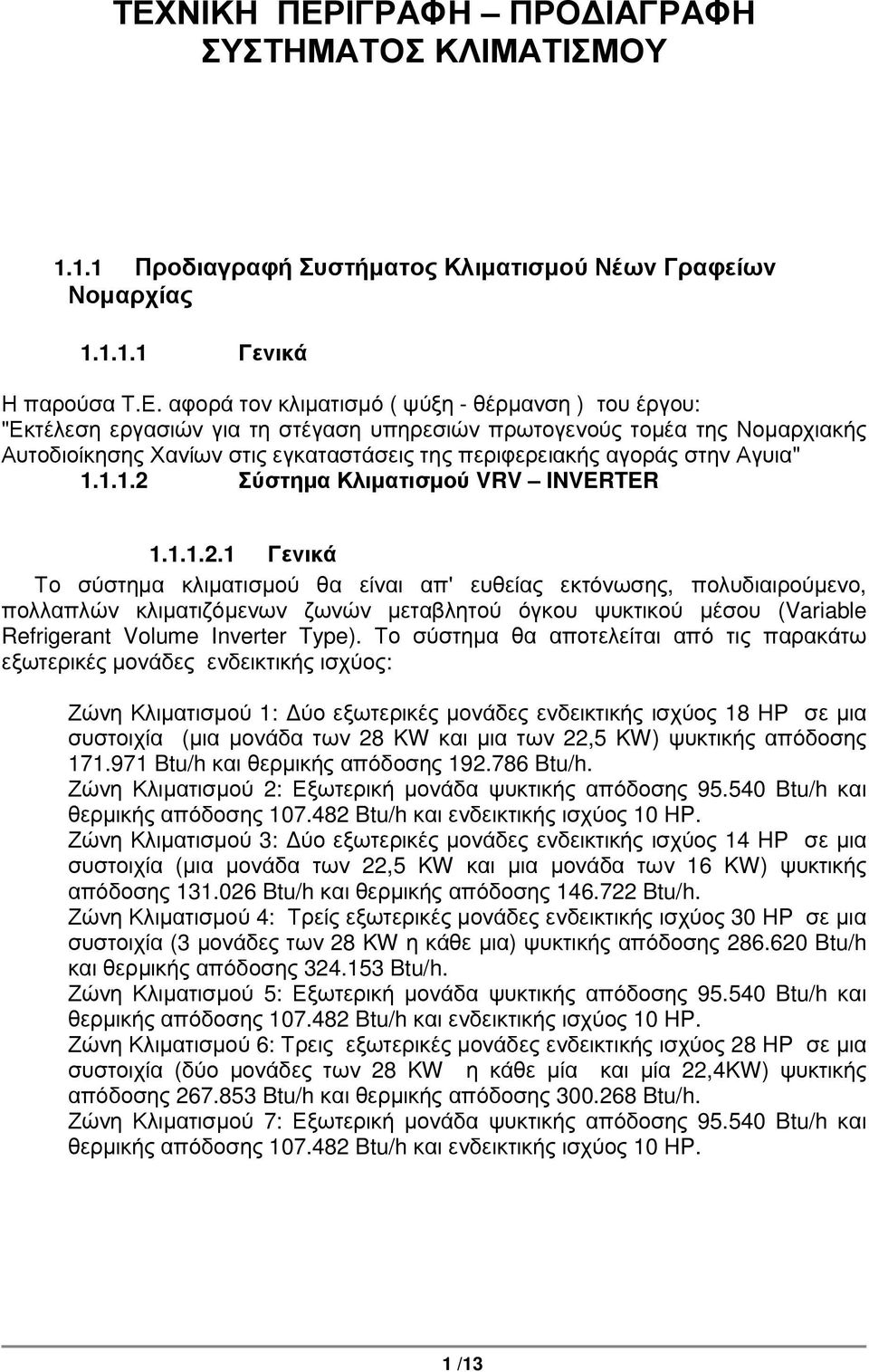

1 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΡΟ ΙΑΓΡΑΦΗ ΣΥΣΤΗΜΑΤΟΣ ΚΛΙΜΑΤΙΣΜΟΥ Προδιαγραφή Συστήµατος Κλιµατισµού Νέων Γραφείων Νοµαρχίας Γενικά Η παρούσα Τ.Ε. αφορά τον κλιµατισµό ( ψύξη - θέρµανση ) του έργου: "Εκτέλεση εργασιών για τη στέγαση υπηρεσιών πρωτογενούς τοµέα της Νοµαρχιακής Αυτοδιοίκησης Χανίων στις εγκαταστάσεις της περιφερειακής αγοράς στην Αγυια" Σύστηµα Κλιµατισµού VRV INVERTER Γενικά Το σύστηµα κλιµατισµού θα είναι απ' ευθείας εκτόνωσης, πολυδιαιρούµενο, πολλαπλών κλιµατιζόµενων ζωνών µεταβλητού όγκου ψυκτικού µέσου (Variable Refrigerant Volume Inverter Type). Το σύστηµα θα αποτελείται από τις παρακάτω εξωτερικές µονάδες ενδεικτικής ισχύος: Ζώνη Κλιµατισµού 1: ύο εξωτερικές µονάδες ενδεικτικής ισχύος 18 HP σε µια συστοιχία (µια µονάδα των 28 KW και µια των 22,5 KW) ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h. Ζώνη Κλιµατισµού 2: Εξωτερική µονάδα ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h και ενδεικτικής ισχύος 10 HP. Ζώνη Κλιµατισµού 3: ύο εξωτερικές µονάδες ενδεικτικής ισχύος 14 HP σε µια συστοιχία (µια µονάδα των 22,5 KW και µια µονάδα των 16 KW) ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h. Ζώνη Κλιµατισµού 4: Τρείς εξωτερικές µονάδες ενδεικτικής ισχύος 30 HP σε µια συστοιχία (3 µονάδες των 28 KW η κάθε µια) ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h. Ζώνη Κλιµατισµού 5: Εξωτερική µονάδα ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h και ενδεικτικής ισχύος 10 HP. Ζώνη Κλιµατισµού 6: Τρεις εξωτερικές µονάδες ενδεικτικής ισχύος 28 HP σε µια συστοιχία (δύο µονάδες των 28 KW η κάθε µία και µία 22,4KW) ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h. Ζώνη Κλιµατισµού 7: Εξωτερική µονάδα ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h και ενδεικτικής ισχύος 10 HP. 1 /13

2 Κάθε µια από τις εσωτερικές µονάδες θα έχει την δυνατότητα αυτόνοµης λειτουργίας ανάλογα µε τις απαιτήσεις των χώρων. Η προσαγωγή του νωπού αέρα θα γίνεται στα plenum επιστροφής των εσωτερικών µονάδων τύπου ψευδοροφής, σε ποσοστό όχι µεγαλύτερο από το 20% της ονοµαστικής τους παροχής, ή όπου αυτό δεν είναι εφικτό, ο νωπός θα προσάγεται απ' ευθείας στο χώρο, ενώ ο εξαερισµός θα πραγµατοποιείται µε ανεξάρτητο δίκτυο αεραγωγών και αντίστοιχα Fan-section. Η λειτουργία του συστήµατος θα βασίζεται στη χρήση δύο (2) πιεζοστατών για το ψυκτικό µέσο (ένας για τη χαµηλή και ένας για την υψηλή πίεση), ώστε να ελέγχεται η λειτουργία των συµπιεστών και η παροχή ψυκτικού µέσου προς τις εσωτερικές µονάδες. Η κάθε εξωτερική µονάδα θα µπορεί να συνδεθεί µε έως και 8, εσωτερικές µονάδες αντίστοιχα, διαφορετικών τύπων και αποδόσεων, οι οποίες θα µπορούν να συνδεθούν σε ένα ψυκτικό κύκλωµα και να ελέγχονται ανεξάρτητα. Η κάθε εξωτερική µονάδα θα διαθέτει απαραίτητα δύο (2) ανεξάρτητους συµπιεστές ερµητικού τύπου INVERTER για µεγαλύτερη ευελιξία και οικονοµία κατα την λειτουργία και κατά την συντήρηση ή βλάβη. Ικανόι να µεταβάλλουν την ταχύτητα περιστροφής τους γραµµικά µε ανάλογη κατανάλωση ισχύος σύµφωνα µε τις απαιτήσεις των ψυκτικών ή θερµικών φορτίων, εξασφαλίζοντας αυτονοµία λειτουργίας καθώς και ανεξάρτητη ρύθµιση θερµοκρασίας σε κάθε χώρο. Για µεγαλύτερη οικονοµία σε µερικά φορτία και για την απόκριση ακόµη και σε λειτουργία µιάς µόνο εσωτερικής µονάδας (µε µικρότερη απόδοση Btu/h) η επιλεγόµενη εξωτερική µονάδα θα έχει δυνατότητα ελέγχου απόδοσης: Για ισχύ 8 HP, 16 HP, 18 HP, 14 HP, 12 HP, 28 HP: θα έχουµε Capacity Control 8-100% Η δυνατότητα σύνδεσης όµως, της κάθε εξωτερικής µονάδας, θα πρέπει να µπορεί να ανέλθει στο 130% της ονοµαστικής απόδοσης της. Τα ανωτέρω θεωρούνται απαραίτητα και για την επίτευξη ιδιαίτερα χαµηλού ρεύµατος εκκίνησης. Σε περίπτωση λειτουργίας µιας µόνο εσωτερικής µονάδας (ή στο 8% της συνολικής απόδοσης) ανά σύστηµα, η εξωτερική µονάδα θα πρέπει να λειτουργεί κανονικά και όχι ON-OFF λόγω αδυναµίας ελέγχου απόδοσης µε αποτέλεσµα το πάγωµα του στοιχείου. Σε περίπτωση διακοπής ρεύµατος και επαναφοράς κάθε σύστηµα πρέπει να επανέρχεται αυτόµατα στις αρχικές ρυθµίσεις λειτουργίας των εσωτερικών µονάδων (auto power failure restart). Το πραγµατικό µήκος σωλήνωσης θα έχει την δυνατότητα να φτάσει µέχρι 100 µέτρα (απόσταση εξωτερικής µονάδας µε την πιο αποµακρυσµένη εσωτερική), χωρίς όµως κανέναν περιορισµό στο συνολικό µήκος σωλήνωσης όλου του κυκλώµατος. Η υψοµετρική διαφορά µεταξύ εξωτερικής και εσωτερικών µονάδων θα είναι µέχρι 50 µέτρα, χωρίς την ανάγκη χρησιµοποίησης ελαιοπαγίδων. Η υψοµετρική διαφορά µεταξύ των εσωτερικών µονάδων ενός κυκλώµατος θα είναι µέχρι 15m. Κάθε σύστηµα θα πρέπει να έχει την δυνατότητα σύνδεσης των εσωτερικών µονάδων µε επίτοιχο τοπικό χειριστήριο σε απόσταση µέχρι 500m. Επίσης, το σύστηµα θα πρέπει να έχει την δυνατότητα σύνδεσης µε κεντρικό πίνακα ελέγχου µε δυνατότητα ανεξάρτητης ρύθµισης και παρακολούθησης λειτουργίας έως και 64 εσωτερικών µονάδων, ενώ για οµαδικό έλεγχο (group control) το σύστηµα θα µπορεί να παρακολουθήσει τη λειτουργία έως και 1024 εσωτερικών µονάδων (maximum 16 εσωτερικές µονάδες ανά group). Όλες οι εξωτερικές και εσωτερικές µονάδες θα είναι προσυγκροτηµένες και λειτουργικά ελεγµένες στο εργοστάσιο κατασκευής τους. 2 /13

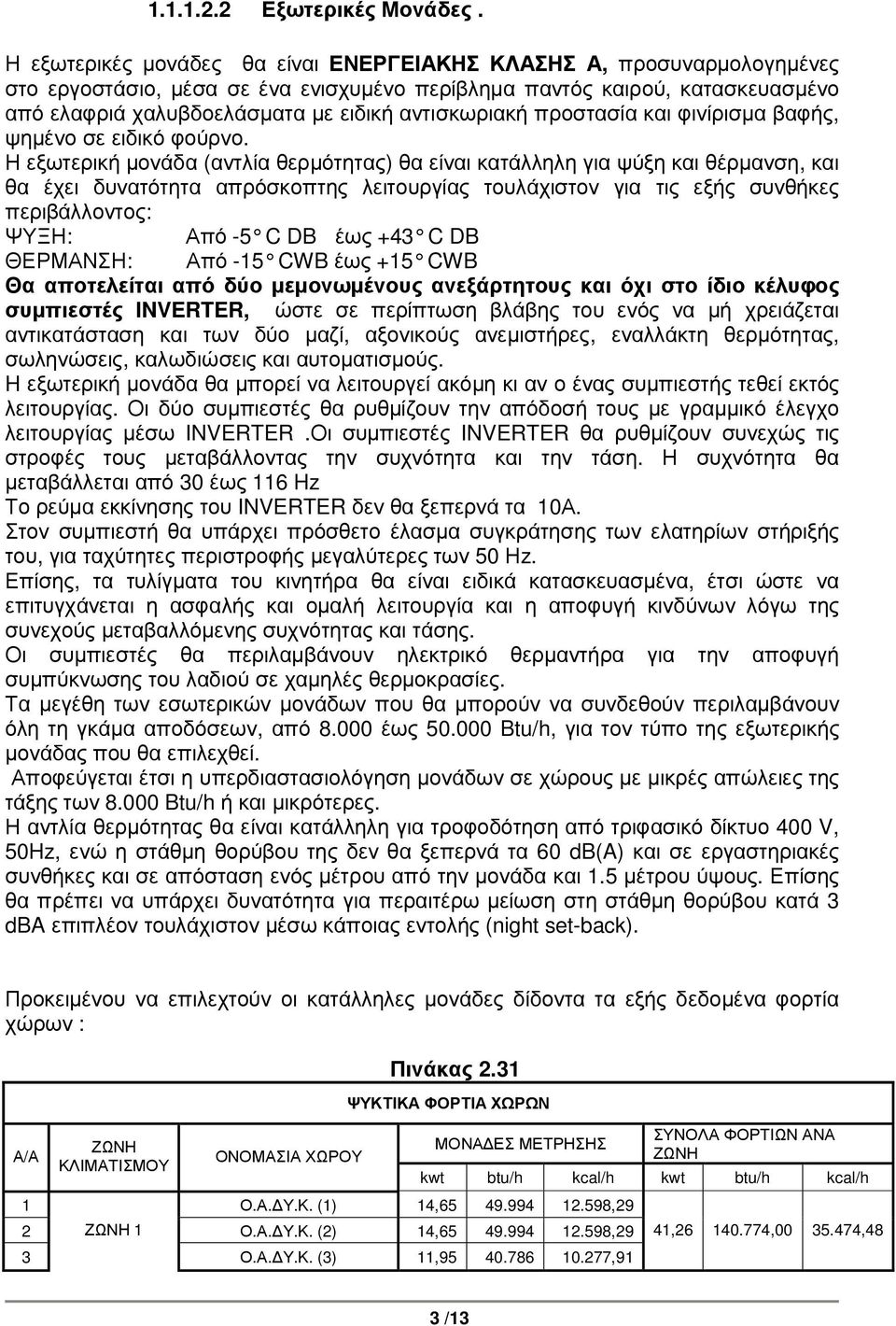

3 Εξωτερικές Μονάδες. Η εξωτερικές µονάδες θα είναι ΕΝΕΡΓΕΙΑΚΗΣ ΚΛΑΣΗΣ Α, προσυναρµολογηµένες στο εργοστάσιο, µέσα σε ένα ενισχυµένο περίβληµα παντός καιρού, κατασκευασµένο από ελαφριά χαλυβδοελάσµατα µε ειδική αντισκωριακή προστασία και φινίρισµα βαφής, ψηµένο σε ειδικό φούρνο. Η εξωτερική µονάδα (αντλία θερµότητας) θα είναι κατάλληλη για ψύξη και θέρµανση, και θα έχει δυνατότητα απρόσκοπτης λειτουργίας τουλάχιστον για τις εξής συνθήκες περιβάλλοντος: ΨΥΞΗ: Από -5 C DB έως +43 C DB ΘΕΡΜΑΝΣΗ: Από -15 CWB έως +15 CWB Θα αποτελείται από δύο µεµονωµένους ανεξάρτητους και όχι στο ίδιο κέλυφος συµπιεστές INVERTER, ώστε σε περίπτωση βλάβης του ενός να µή χρειάζεται αντικατάσταση και των δύο µαζί, αξονικούς ανεµιστήρες, εναλλάκτη θερµότητας, σωληνώσεις, καλωδιώσεις και αυτοµατισµούς. H εξωτερική µονάδα θα µπορεί να λειτουργεί ακόµη κι αν ο ένας συµπιεστής τεθεί εκτός λειτουργίας. Οι δύο συµπιεστές θα ρυθµίζουν την απόδοσή τους µε γραµµικό έλεγχο λειτουργίας µέσω INVERTER.Οι συµπιεστές INVERTER θα ρυθµίζουν συνεχώς τις στροφές τους µεταβάλλοντας την συχνότητα και την τάση. Η συχνότητα θα µεταβάλλεται από 30 έως 116 Hz Το ρεύµα εκκίνησης του INVERTER δεν θα ξεπερνά τα 10Α. Στον συµπιεστή θα υπάρχει πρόσθετο έλασµα συγκράτησης των ελατηρίων στήριξής του, για ταχύτητες περιστροφής µεγαλύτερες των 50 Ηz. Επίσης, τα τυλίγµατα του κινητήρα θα είναι ειδικά κατασκευασµένα, έτσι ώστε να επιτυγχάνεται η ασφαλής και οµαλή λειτουργία και η αποφυγή κινδύνων λόγω της συνεχούς µεταβαλλόµενης συχνότητας και τάσης. Οι συµπιεστές θα περιλαµβάνουν ηλεκτρικό θερµαντήρα για την αποφυγή συµπύκνωσης του λαδιού σε χαµηλές θερµοκρασίες. Τα µεγέθη των εσωτερικών µονάδων που θα µπορούν να συνδεθούν περιλαµβάνουν όλη τη γκάµα αποδόσεων, από έως Btu/h, για τον τύπο της εξωτερικής µονάδας που θα επιλεχθεί. Αποφεύγεται έτσι η υπερδιαστασιολόγηση µονάδων σε χώρους µε µικρές απώλειες της τάξης των Btu/h ή και µικρότερες. Η αντλία θερµότητας θα είναι κατάλληλη για τροφοδότηση από τριφασικό δίκτυο 400 V, 50Hz, ενώ η στάθµη θορύβου της δεν θα ξεπερνά τα 60 db(a) και σε εργαστηριακές συνθήκες και σε απόσταση ενός µέτρου από την µονάδα και 1.5 µέτρου ύψους. Επίσης θα πρέπει να υπάρχει δυνατότητα για περαιτέρω µείωση στη στάθµη θορύβου κατά 3 dba επιπλέον τουλάχιστον µέσω κάποιας εντολής (night set-back). Προκειµένου να επιλεχτούν οι κατάλληλες µονάδες δίδοντα τα εξής δεδοµένα φορτία χώρων : Α/Α ΖΩΝΗ ΚΛΙΜΑΤΙΣΜΟΥ ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ Πινάκας 2.31 ΨΥΚΤΙΚΑ ΦΟΡΤΙΑ ΧΩΡΩΝ ΜΟΝΑ ΕΣ ΜΕΤΡΗΣΗΣ 1 Ο.Α. Υ.Κ. (1) 14, ,29 2 ΖΩΝΗ 1 Ο.Α. Υ.Κ. (2) 14, ,29 3 ΣΥΝΟΛΑ ΦΟΡΤΙΩΝ ΑΝΑ ΖΩΝΗ kwt btu/h kcal/h kwt btu/h kcal/h Ο.Α. Υ.Κ. (3) 11, ,91 41, , ,48 3 /13

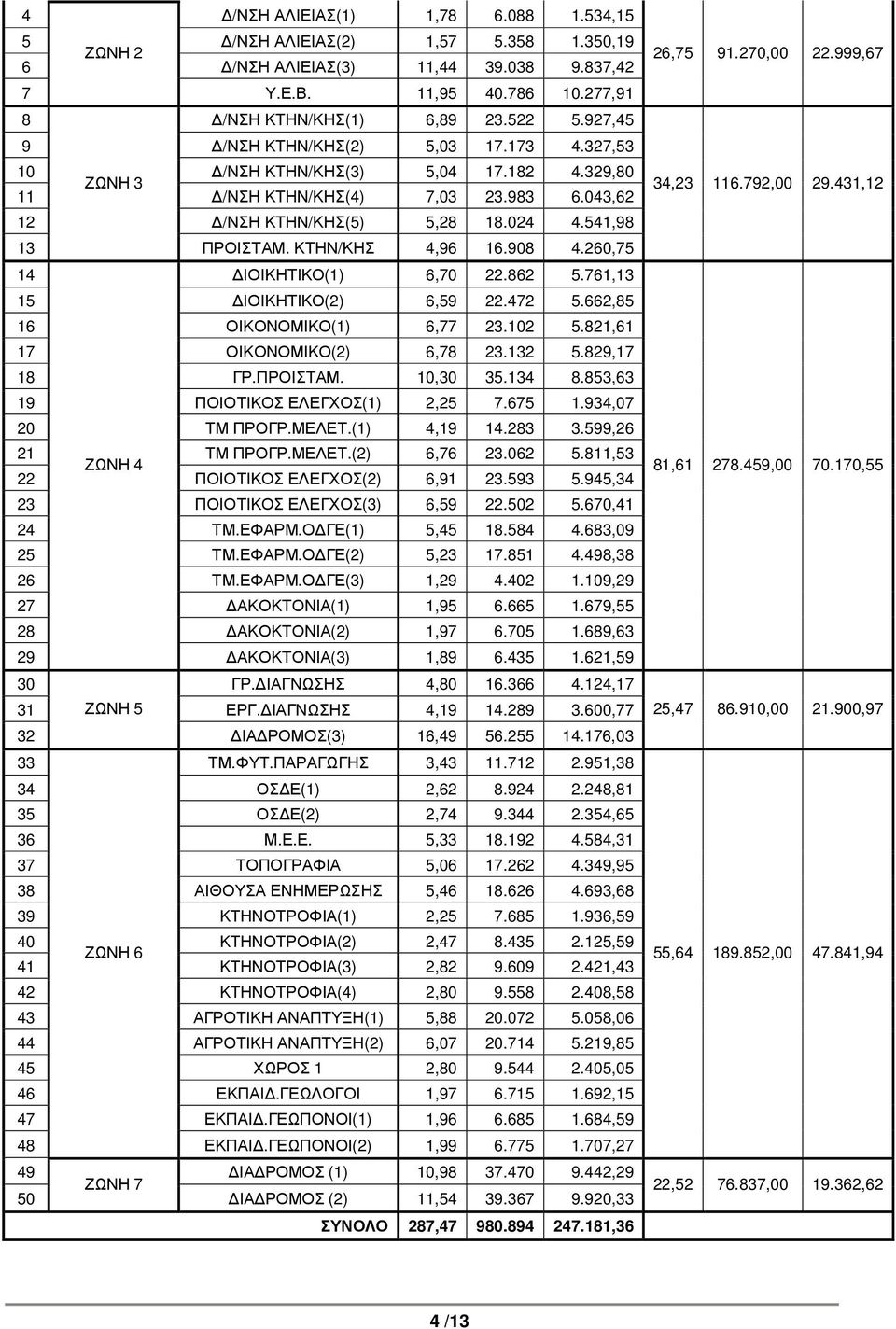

4 4 /ΝΣΗ ΑΛΙΕΙΑΣ(1) 1, ,15 5 /ΝΣΗ ΑΛΙΕΙΑΣ(2) 1, ,19 ΖΩΝΗ 2 6 /ΝΣΗ ΑΛΙΕΙΑΣ(3) 11, ,42 7 Υ.Ε.Β. 11, ,91 8 /ΝΣΗ ΚΤΗΝ/ΚΗΣ(1) 6, ,45 9 /ΝΣΗ ΚΤΗΝ/ΚΗΣ(2) 5, ,53 10 /ΝΣΗ ΚΤΗΝ/ΚΗΣ(3) 5, ,80 ΖΩΝΗ 3 11 /ΝΣΗ ΚΤΗΝ/ΚΗΣ(4) 7, ,62 12 /ΝΣΗ ΚΤΗΝ/ΚΗΣ(5) 5, ,98 13 ΠΡΟΙΣΤΑΜ. ΚΤΗΝ/ΚΗΣ 4, ,75 14 ΙΟΙΚΗΤΙΚΟ(1) 6, ,13 15 ΙΟΙΚΗΤΙΚΟ(2) 6, ,85 16 ΟΙΚΟΝΟΜΙΚΟ(1) 6, ,61 17 ΟΙΚΟΝΟΜΙΚΟ(2) 6, ,17 18 ΓΡ.ΠΡΟΙΣΤΑΜ. 10, ,63 19 ΠΟΙΟΤΙΚΟΣ ΕΛΕΓΧΟΣ(1) 2, ,07 20 ΤΜ ΠΡΟΓΡ.ΜΕΛΕΤ.(1) 4, ,26 21 ΤΜ ΠΡΟΓΡ.ΜΕΛΕΤ.(2) 6, ,53 ΖΩΝΗ 4 22 ΠΟΙΟΤΙΚΟΣ ΕΛΕΓΧΟΣ(2) 6, ,34 23 ΠΟΙΟΤΙΚΟΣ ΕΛΕΓΧΟΣ(3) 6, ,41 24 ΤΜ.ΕΦΑΡΜ.Ο ΓΕ(1) 5, ,09 25 ΤΜ.ΕΦΑΡΜ.Ο ΓΕ(2) 5, ,38 26 ΤΜ.ΕΦΑΡΜ.Ο ΓΕ(3) 1, ,29 27 ΑΚΟΚΤΟΝΙΑ(1) 1, ,55 28 ΑΚΟΚΤΟΝΙΑ(2) 1, ,63 29 ΑΚΟΚΤΟΝΙΑ(3) 1, ,59 30 ΓΡ. ΙΑΓΝΩΣΗΣ 4, ,17 31 ΖΩΝΗ 5 ΕΡΓ. ΙΑΓΝΩΣΗΣ 4, ,77 32 ΙΑ ΡΟΜΟΣ(3) 16, ,03 33 ΤΜ.ΦΥΤ.ΠΑΡΑΓΩΓΗΣ 3, ,38 34 ΟΣ Ε(1) 2, ,81 35 ΟΣ Ε(2) 2, ,65 36 Μ.Ε.Ε. 5, ,31 37 ΤΟΠΟΓΡΑΦΙΑ 5, ,95 38 ΑΙΘΟΥΣΑ ΕΝΗΜΕΡΩΣΗΣ 5, ,68 39 ΚΤΗΝΟΤΡΟΦΙΑ(1) 2, ,59 40 ΚΤΗΝΟΤΡΟΦΙΑ(2) 2, ,59 ΖΩΝΗ 6 41 ΚΤΗΝΟΤΡΟΦΙΑ(3) 2, ,43 42 ΚΤΗΝΟΤΡΟΦΙΑ(4) 2, ,58 43 ΑΓΡΟΤΙΚΗ ΑΝΑΠΤΥΞΗ(1) 5, ,06 44 ΑΓΡΟΤΙΚΗ ΑΝΑΠΤΥΞΗ(2) 6, ,85 45 ΧΩΡΟΣ 1 2, ,05 46 ΕΚΠΑΙ.ΓΕΩΛΟΓΟΙ 1, ,15 47 ΕΚΠΑΙ.ΓΕΩΠΟΝΟΙ(1) 1, ,59 48 ΕΚΠΑΙ.ΓΕΩΠΟΝΟΙ(2) 1, ,27 49 ΙΑ ΡΟΜΟΣ (1) 10, ,29 ΖΩΝΗ 7 50 ΙΑ ΡΟΜΟΣ (2) 11, ,33 ΣΥΝΟΛΟ 287, ,36 26, , ,67 34, , ,12 81, , ,55 25, , ,97 55, , ,94 22, , ,62 4 /13

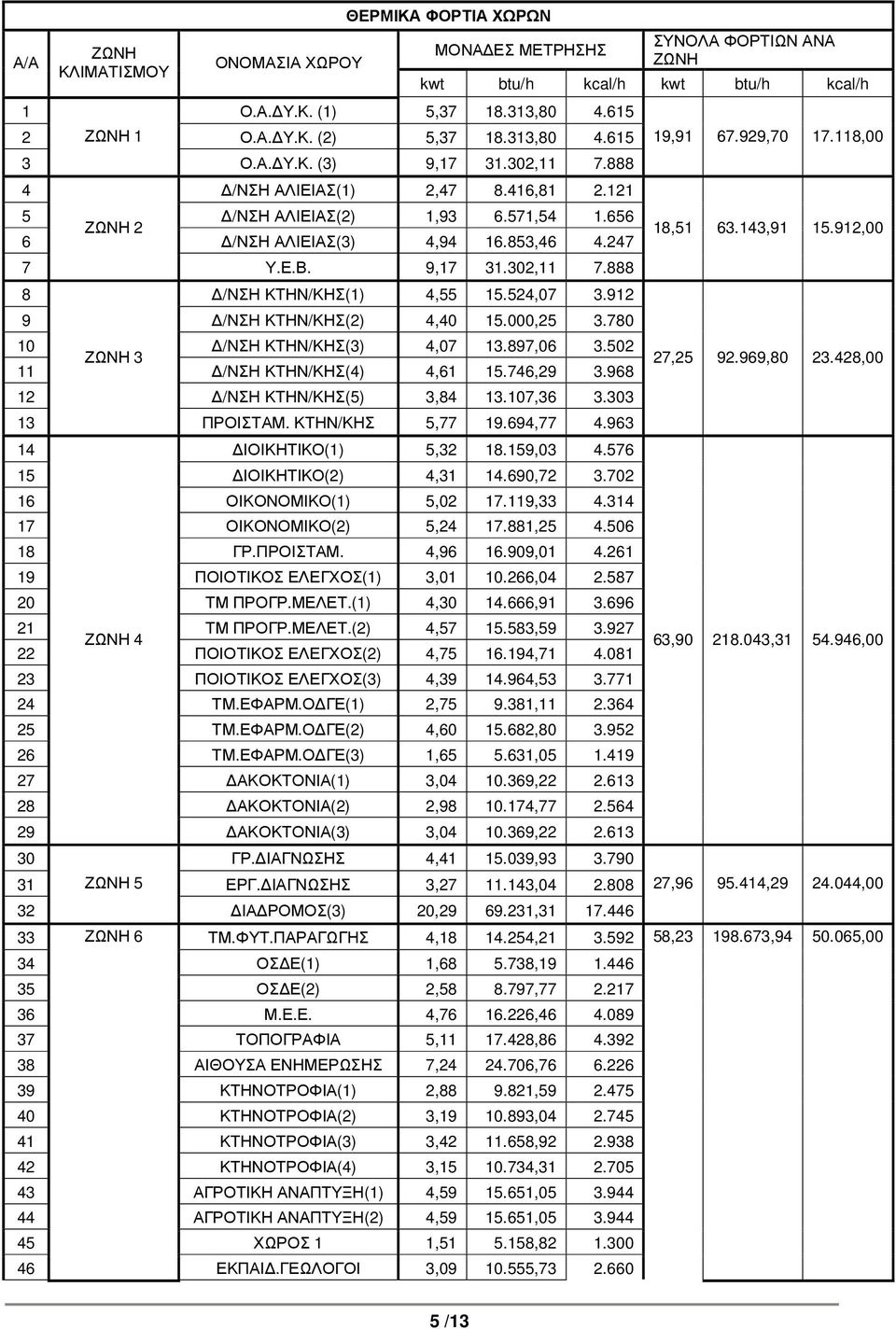

5 Α/Α ΖΩΝΗ ΚΛΙΜΑΤΙΣΜΟΥ ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ ΘΕΡΜΙΚΑ ΦΟΡΤΙΑ ΧΩΡΩΝ ΜΟΝΑ ΕΣ ΜΕΤΡΗΣΗΣ 1 Ο.Α. Υ.Κ. (1) 5, , ΖΩΝΗ 1 Ο.Α. Υ.Κ. (2) 5, , ΣΥΝΟΛΑ ΦΟΡΤΙΩΝ ΑΝΑ ΖΩΝΗ kwt btu/h kcal/h kwt btu/h kcal/h Ο.Α. Υ.Κ. (3) 9, , /ΝΣΗ ΑΛΙΕΙΑΣ(1) 2, , /ΝΣΗ ΑΛΙΕΙΑΣ(2) 1, , ΖΩΝΗ 2 6 /ΝΣΗ ΑΛΙΕΙΑΣ(3) 4, , Υ.Ε.Β. 9, , /ΝΣΗ ΚΤΗΝ/ΚΗΣ(1) 4, , /ΝΣΗ ΚΤΗΝ/ΚΗΣ(2) 4, , /ΝΣΗ ΚΤΗΝ/ΚΗΣ(3) 4, , ΖΩΝΗ 3 11 /ΝΣΗ ΚΤΗΝ/ΚΗΣ(4) 4, , /ΝΣΗ ΚΤΗΝ/ΚΗΣ(5) 3, , ΠΡΟΙΣΤΑΜ. ΚΤΗΝ/ΚΗΣ 5, , ΙΟΙΚΗΤΙΚΟ(1) 5, , ΙΟΙΚΗΤΙΚΟ(2) 4, , ΟΙΚΟΝΟΜΙΚΟ(1) 5, , ΟΙΚΟΝΟΜΙΚΟ(2) 5, , ΓΡ.ΠΡΟΙΣΤΑΜ. 4, , ΠΟΙΟΤΙΚΟΣ ΕΛΕΓΧΟΣ(1) 3, , ΤΜ ΠΡΟΓΡ.ΜΕΛΕΤ.(1) 4, , ΤΜ ΠΡΟΓΡ.ΜΕΛΕΤ.(2) 4, , ΖΩΝΗ 4 22 ΠΟΙΟΤΙΚΟΣ ΕΛΕΓΧΟΣ(2) 4, , ΠΟΙΟΤΙΚΟΣ ΕΛΕΓΧΟΣ(3) 4, , ΤΜ.ΕΦΑΡΜ.Ο ΓΕ(1) 2, , ΤΜ.ΕΦΑΡΜ.Ο ΓΕ(2) 4, , ΤΜ.ΕΦΑΡΜ.Ο ΓΕ(3) 1, , ΑΚΟΚΤΟΝΙΑ(1) 3, , ΑΚΟΚΤΟΝΙΑ(2) 2, , ΑΚΟΚΤΟΝΙΑ(3) 3, , ΓΡ. ΙΑΓΝΩΣΗΣ 4, , ΖΩΝΗ 5 ΕΡΓ. ΙΑΓΝΩΣΗΣ 3, , ΙΑ ΡΟΜΟΣ(3) 20, , ΖΩΝΗ 6 ΤΜ.ΦΥΤ.ΠΑΡΑΓΩΓΗΣ 4, , ΟΣ Ε(1) 1, , ΟΣ Ε(2) 2, , Μ.Ε.Ε. 4, , ΤΟΠΟΓΡΑΦΙΑ 5, , ΑΙΘΟΥΣΑ ΕΝΗΜΕΡΩΣΗΣ 7, , ΚΤΗΝΟΤΡΟΦΙΑ(1) 2, , ΚΤΗΝΟΤΡΟΦΙΑ(2) 3, , ΚΤΗΝΟΤΡΟΦΙΑ(3) 3, , ΚΤΗΝΟΤΡΟΦΙΑ(4) 3, , ΑΓΡΟΤΙΚΗ ΑΝΑΠΤΥΞΗ(1) 4, , ΑΓΡΟΤΙΚΗ ΑΝΑΠΤΥΞΗ(2) 4, , ΧΩΡΟΣ 1 1, , ΕΚΠΑΙ.ΓΕΩΛΟΓΟΙ 3, , , , ,00 18, , ,00 27, , ,00 63, , ,00 27, , ,00 58, , ,00 5 /13

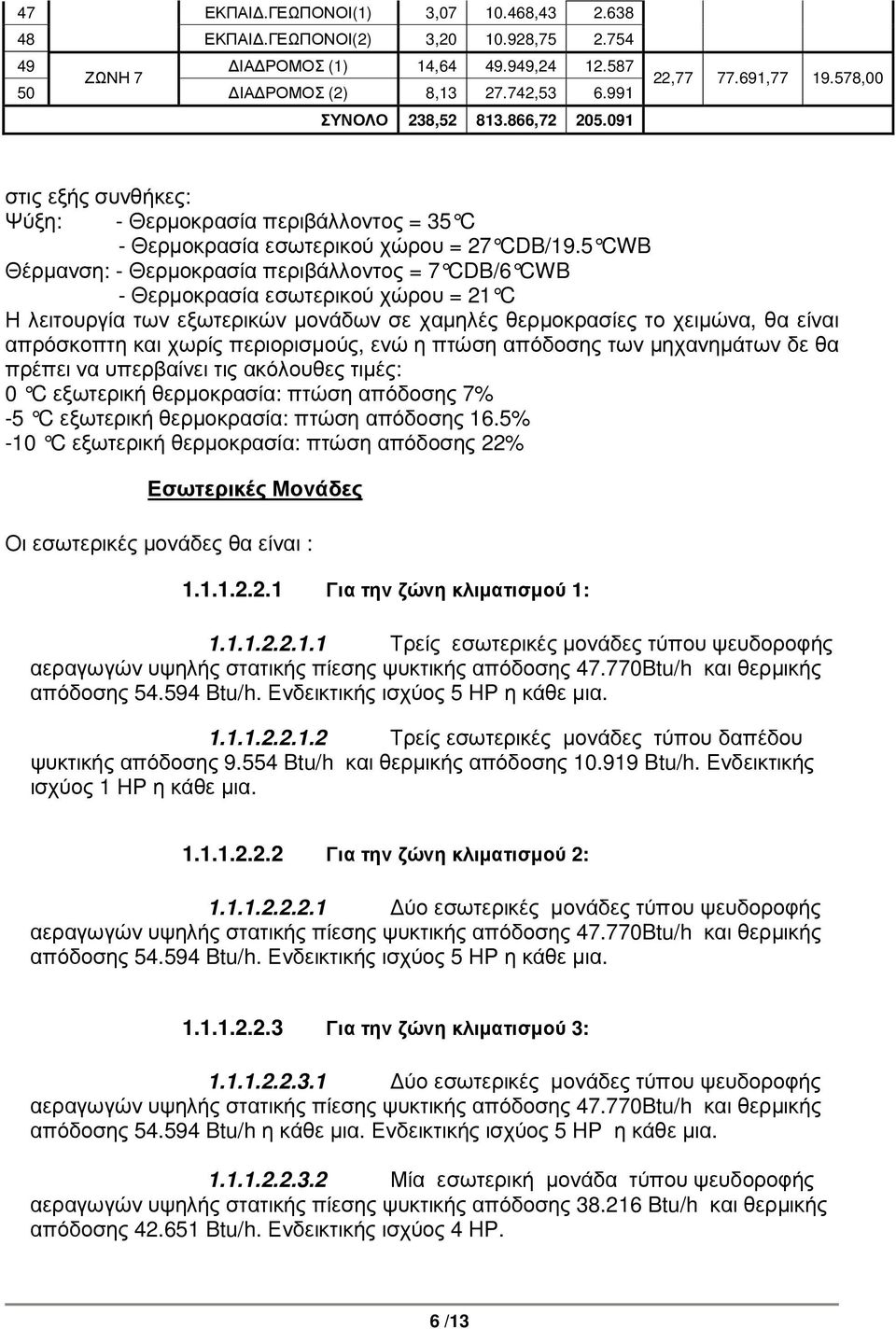

6 47 ΕΚΠΑΙ.ΓΕΩΠΟΝΟΙ(1) 3, , ΕΚΠΑΙ.ΓΕΩΠΟΝΟΙ(2) 3, , ΙΑ ΡΟΜΟΣ (1) 14, , ΖΩΝΗ 7 50 ΙΑ ΡΟΜΟΣ (2) 8, , ΣΥΝΟΛΟ 238, , , , ,00 στις εξής συνθήκες: Ψύξη: - Θερµοκρασία περιβάλλοντος = 35 C - Θερµοκρασία εσωτερικού χώρου = 27 CDB/19.5 CWB Θέρµανση: - Θερµοκρασία περιβάλλοντος = 7 CDB/6 CWB - Θερµοκρασία εσωτερικού χώρου = 21 C Η λειτουργία των εξωτερικών µονάδων σε χαµηλές θερµοκρασίες το χειµώνα, θα είναι απρόσκοπτη και χωρίς περιορισµούς, ενώ η πτώση απόδοσης των µηχανηµάτων δε θα πρέπει να υπερβαίνει τις ακόλουθες τιµές: 0 C εξωτερική θερµοκρασία: πτώση απόδοσης 7% -5 C εξωτερική θερµοκρασία: πτώση απόδοσης 16.5% -10 C εξωτερική θερµοκρασία: πτώση απόδοσης 22% Εσωτερικές Μονάδες Οι εσωτερικές µονάδες θα είναι : Για την ζώνη κλιµατισµού 1: Τρείς εσωτερικές µονάδες τύπου ψευδοροφής αεραγωγών υψηλής στατικής πίεσης ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h. Ενδεικτικής ισχύος 5 HP η κάθε µια Τρείς εσωτερικές µονάδες τύπου δαπέδου ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h. Ενδεικτικής ισχύος 1 HP η κάθε µια Για την ζώνη κλιµατισµού 2: ύο εσωτερικές µονάδες τύπου ψευδοροφής αεραγωγών υψηλής στατικής πίεσης ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h. Ενδεικτικής ισχύος 5 HP η κάθε µια Για την ζώνη κλιµατισµού 3: ύο εσωτερικές µονάδες τύπου ψευδοροφής αεραγωγών υψηλής στατικής πίεσης ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h η κάθε µια. Ενδεικτικής ισχύος 5 HP η κάθε µια Μία εσωτερική µονάδα τύπου ψευδοροφής αεραγωγών υψηλής στατικής πίεσης ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h. Ενδεικτικής ισχύος 4 HP. 6 /13

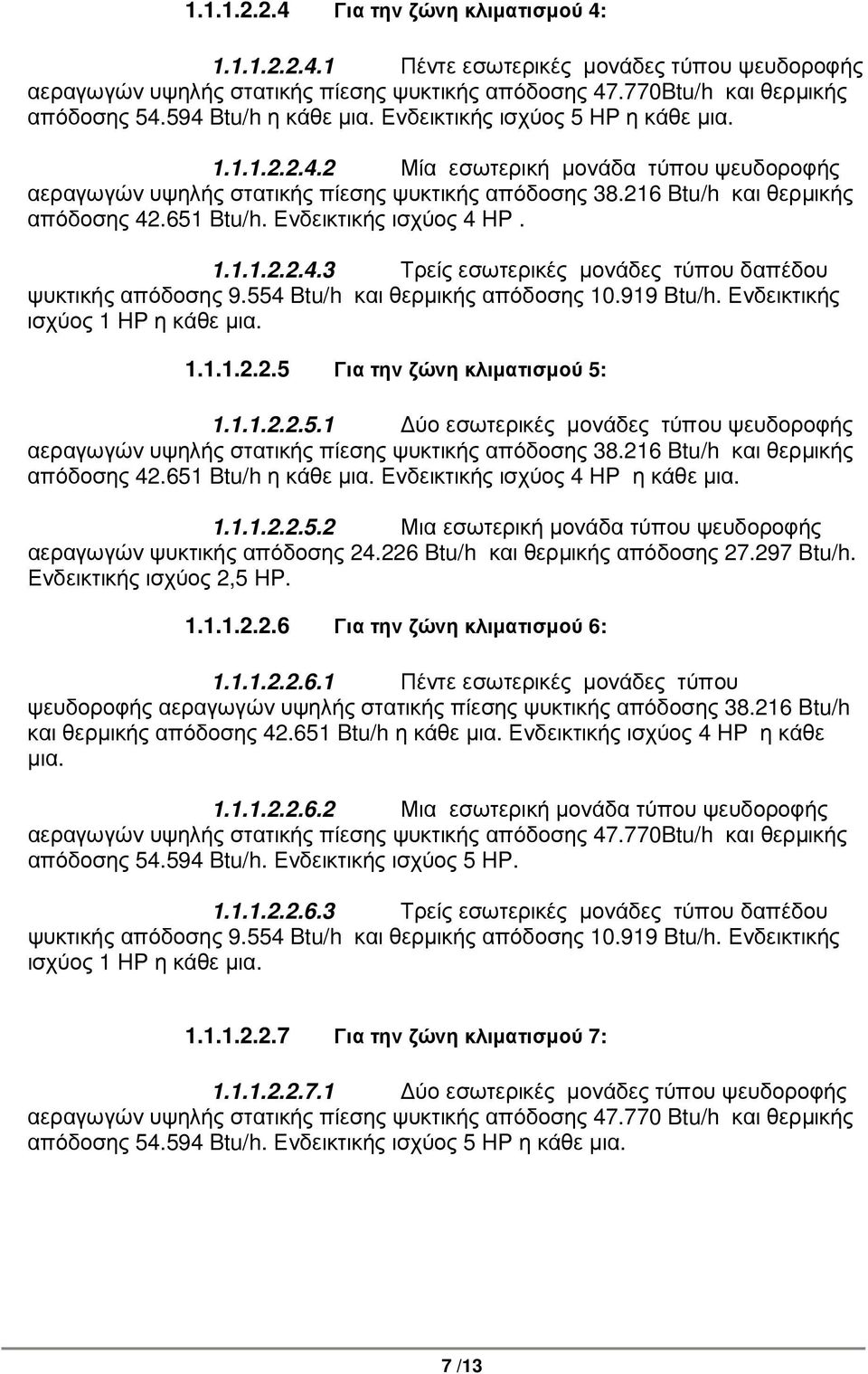

7 Για την ζώνη κλιµατισµού 4: Πέντε εσωτερικές µονάδες τύπου ψευδοροφής αεραγωγών υψηλής στατικής πίεσης ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h η κάθε µια. Ενδεικτικής ισχύος 5 HP η κάθε µια Μία εσωτερική µονάδα τύπου ψευδοροφής αεραγωγών υψηλής στατικής πίεσης ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h. Ενδεικτικής ισχύος 4 HP Τρείς εσωτερικές µονάδες τύπου δαπέδου ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h. Ενδεικτικής ισχύος 1 HP η κάθε µια Για την ζώνη κλιµατισµού 5: ύο εσωτερικές µονάδες τύπου ψευδοροφής αεραγωγών υψηλής στατικής πίεσης ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h η κάθε µια. Ενδεικτικής ισχύος 4 HP η κάθε µια. w ) Μια εσωτερική µονάδα τύπου ψευδοροφής αεραγωγών ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h. Ενδεικτικής ισχύος 2,5 HP Για την ζώνη κλιµατισµού 6: Πέντε εσωτερικές µονάδες τύπου ψευδοροφής αεραγωγών υψηλής στατικής πίεσης ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h η κάθε µια. Ενδεικτικής ισχύος 4 HP η κάθε µια. w ) Μια εσωτερική µονάδα τύπου ψευδοροφής αεραγωγών υψηλής στατικής πίεσης ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h. Ενδεικτικής ισχύος 5 HP Τρείς εσωτερικές µονάδες τύπου δαπέδου ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h. Ενδεικτικής ισχύος 1 HP η κάθε µια Για την ζώνη κλιµατισµού 7: ύο εσωτερικές µονάδες τύπου ψευδοροφής αεραγωγών υψηλής στατικής πίεσης ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h. Ενδεικτικής ισχύος 5 HP η κάθε µια. 7 /13

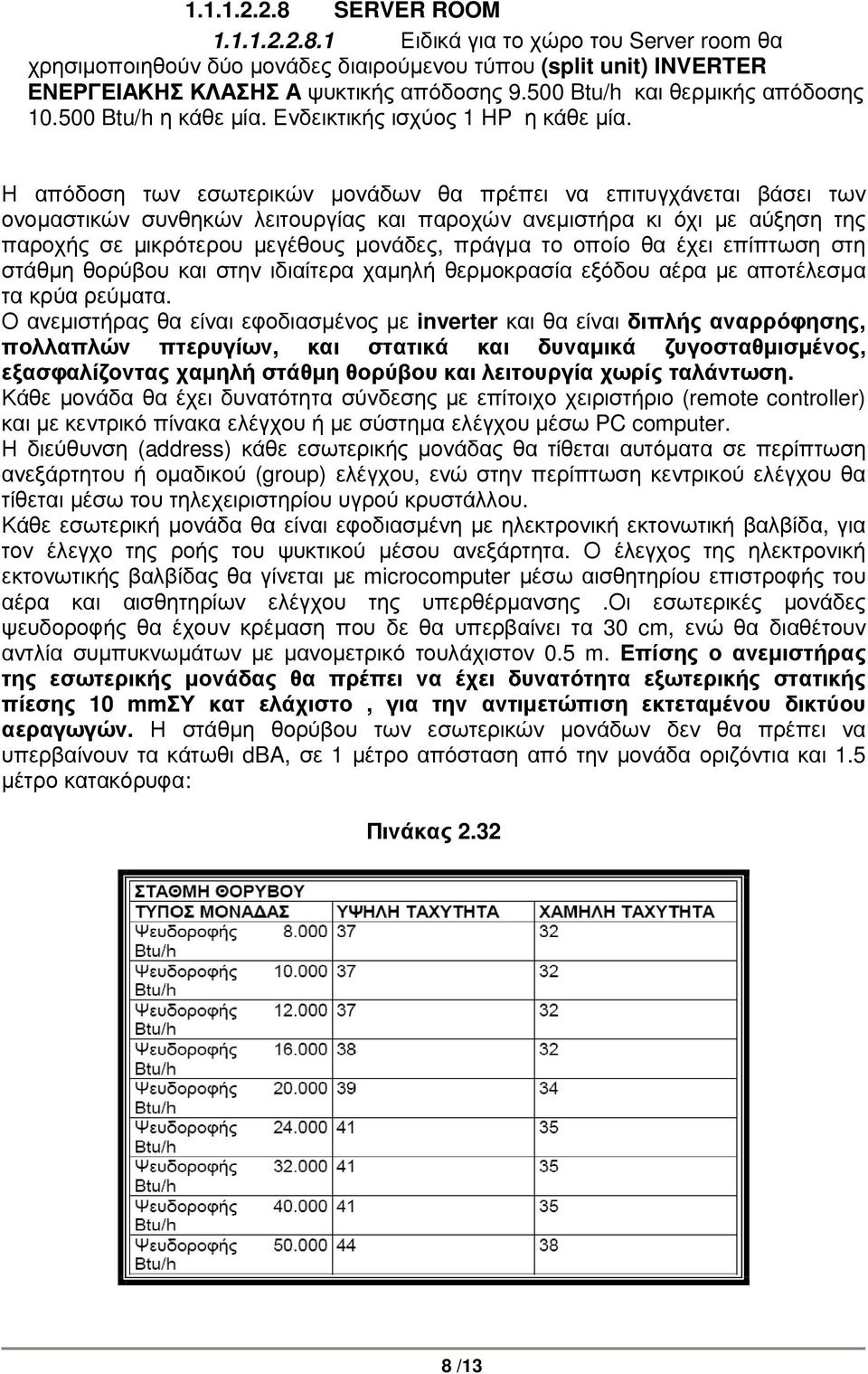

8 SERVER ROOM Ειδικά για το χώρο του Server room θα χρησιµοποιηθούν δύο µονάδες διαιρούµενου τύπου (split unit) INVERTER ΕΝΕΡΓΕΙΑΚΗΣ ΚΛΑΣΗΣ Α ψυκτικής απόδοσης Btu/h και θερµικής απόδοσης Btu/h η κάθε µία. Ενδεικτικής ισχύος 1 HP η κάθε µία. Η απόδοση των εσωτερικών µονάδων θα πρέπει να επιτυγχάνεται βάσει των ονοµαστικών συνθηκών λειτουργίας και παροχών ανεµιστήρα κι όχι µε αύξηση της παροχής σε µικρότερου µεγέθους µονάδες, πράγµα το οποίο θα έχει επίπτωση στη στάθµη θορύβου και στην ιδιαίτερα χαµηλή θερµοκρασία εξόδου αέρα µε αποτέλεσµα τα κρύα ρεύµατα. Ο ανεµιστήρας θα είναι εφοδιασµένος µε inverter και θα είναι διπλής αναρρόφησης, πολλαπλών πτερυγίων, και στατικά και δυναµικά ζυγοσταθµισµένος, εξασφαλίζοντας χαµηλή στάθµη θορύβου και λειτουργία χωρίς ταλάντωση. Κάθε µονάδα θα έχει δυνατότητα σύνδεσης µε επίτοιχο χειριστήριο (remote controller) και µε κεντρικό πίνακα ελέγχου ή µε σύστηµα ελέγχου µέσω PC computer. Η διεύθυνση (address) κάθε εσωτερικής µονάδας θα τίθεται αυτόµατα σε περίπτωση ανεξάρτητου ή οµαδικού (group) ελέγχου, ενώ στην περίπτωση κεντρικού ελέγχου θα τίθεται µέσω του τηλεχειριστηρίου υγρού κρυστάλλου. Κάθε εσωτερική µονάδα θα είναι εφοδιασµένη µε ηλεκτρονική εκτονωτική βαλβίδα, για τον έλεγχο της ροής του ψυκτικού µέσου ανεξάρτητα. Ο έλεγχος της ηλεκτρονική εκτονωτικής βαλβίδας θα γίνεται µε microcomputer µέσω αισθητηρίου επιστροφής του αέρα και αισθητηρίων ελέγχου της υπερθέρµανσης.οι εσωτερικές µονάδες ψευδοροφής θα έχουν κρέµαση που δε θα υπερβαίνει τα 30 cm, ενώ θα διαθέτουν αντλία συµπυκνωµάτων µε µανοµετρικό τουλάχιστον 0.5 m. Επίσης ο ανεµιστήρας της εσωτερικής µονάδας θα πρέπει να έχει δυνατότητα εξωτερικής στατικής πίεσης 10 mmσυ κατ ελάχιστο, για την αντιµετώπιση εκτεταµένου δικτύου αεραγωγών. Η στάθµη θορύβου των εσωτερικών µονάδων δεν θα πρέπει να υπερβαίνουν τα κάτωθι dba, σε 1 µέτρο απόσταση από την µονάδα οριζόντια και 1.5 µέτρο κατακόρυφα: Πινάκας /13

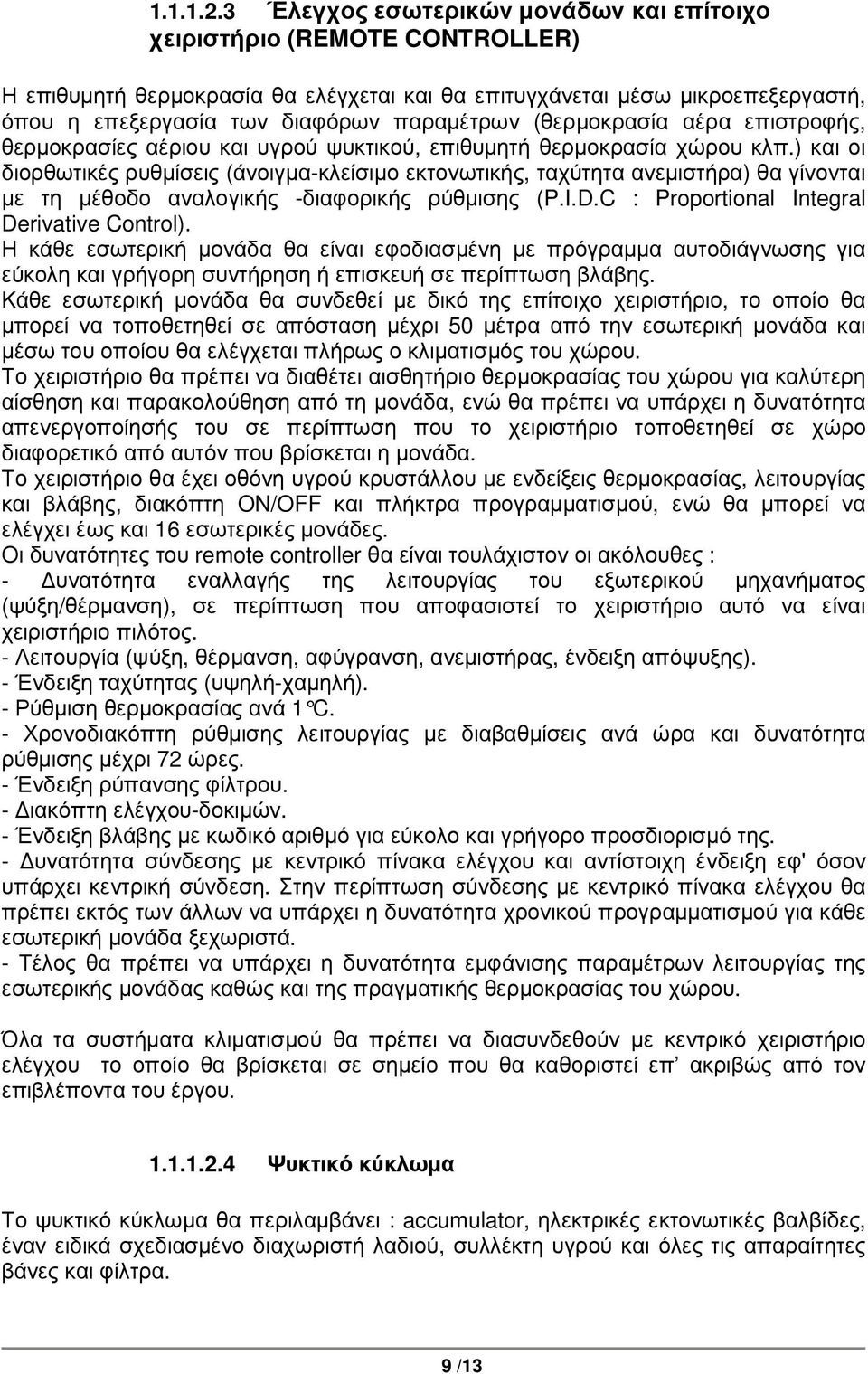

9 Έλεγχος εσωτερικών µονάδων και επίτοιχο χειριστήριο (REMOTE CONTROLLER) Η επιθυµητή θερµοκρασία θα ελέγχεται και θα επιτυγχάνεται µέσω µικροεπεξεργαστή, όπου η επεξεργασία των διαφόρων παραµέτρων (θερµοκρασία αέρα επιστροφής, θερµοκρασίες αέριου και υγρού ψυκτικού, επιθυµητή θερµοκρασία χώρου κλπ.) και οι διορθωτικές ρυθµίσεις (άνοιγµα-κλείσιµο εκτονωτικής, ταχύτητα ανεµιστήρα) θα γίνονται µε τη µέθοδο αναλογικής -διαφορικής ρύθµισης (P.I.D.C : Proportional Integral Derivative Control). Η κάθε εσωτερική µονάδα θα είναι εφοδιασµένη µε πρόγραµµα αυτοδιάγνωσης για εύκολη και γρήγορη συντήρηση ή επισκευή σε περίπτωση βλάβης. Kάθε εσωτερική µονάδα θα συνδεθεί µε δικό της επίτοιχο χειριστήριο, το οποίο θα µπορεί να τοποθετηθεί σε απόσταση µέχρι 50 µέτρα από την εσωτερική µονάδα και µέσω του οποίου θα ελέγχεται πλήρως ο κλιµατισµός του χώρου. Το χειριστήριο θα πρέπει να διαθέτει αισθητήριο θερµοκρασίας του χώρου για καλύτερη αίσθηση και παρακολούθηση από τη µονάδα, ενώ θα πρέπει να υπάρχει η δυνατότητα απενεργοποίησής του σε περίπτωση που το χειριστήριο τοποθετηθεί σε χώρο διαφορετικό από αυτόν που βρίσκεται η µονάδα. Το χειριστήριο θα έχει οθόνη υγρού κρυστάλλου µε ενδείξεις θερµοκρασίας, λειτουργίας και βλάβης, διακόπτη ON/OFF και πλήκτρα προγραµµατισµού, ενώ θα µπορεί να ελέγχει έως και 16 εσωτερικές µονάδες. Οι δυνατότητες του remote controller θα είναι τουλάχιστον οι ακόλουθες : - υνατότητα εναλλαγής της λειτουργίας του εξωτερικού µηχανήµατος (ψύξη/θέρµανση), σε περίπτωση που αποφασιστεί το χειριστήριο αυτό να είναι χειριστήριο πιλότος. - Λειτουργία (ψύξη, θέρµανση, αφύγρανση, ανεµιστήρας, ένδειξη απόψυξης). - Ένδειξη ταχύτητας (υψηλή-χαµηλή). - Ρύθµιση θερµοκρασίας ανά 1 C. - Χρονοδιακόπτη ρύθµισης λειτουργίας µε διαβαθµίσεις ανά ώρα και δυνατότητα ρύθµισης µέχρι 72 ώρες. - Ένδειξη ρύπανσης φίλτρου. - ιακόπτη ελέγχου-δοκιµών. - Ένδειξη βλάβης µε κωδικό αριθµό για εύκολο και γρήγορο προσδιορισµό της. - υνατότητα σύνδεσης µε κεντρικό πίνακα ελέγχου και αντίστοιχη ένδειξη εφ' όσον υπάρχει κεντρική σύνδεση. Στην περίπτωση σύνδεσης µε κεντρικό πίνακα ελέγχου θα πρέπει εκτός των άλλων να υπάρχει η δυνατότητα χρονικού προγραµµατισµού για κάθε εσωτερική µονάδα ξεχωριστά. - Τέλος θα πρέπει να υπάρχει η δυνατότητα εµφάνισης παραµέτρων λειτουργίας της εσωτερικής µονάδας καθώς και της πραγµατικής θερµοκρασίας του χώρου. Όλα τα συστήµατα κλιµατισµού θα πρέπει να διασυνδεθούν µε κεντρικό χειριστήριο ελέγχου το οποίο θα βρίσκεται σε σηµείο που θα καθοριστεί επ ακριβώς από τον επιβλέποντα του έργου Ψυκτικό κύκλωµα Το ψυκτικό κύκλωµα θα περιλαµβάνει : accumulator, ηλεκτρικές εκτονωτικές βαλβίδες, έναν ειδικά σχεδιασµένο διαχωριστή λαδιού, συλλέκτη υγρού και όλες τις απαραίτητες βάνες και φίλτρα. 9 /13

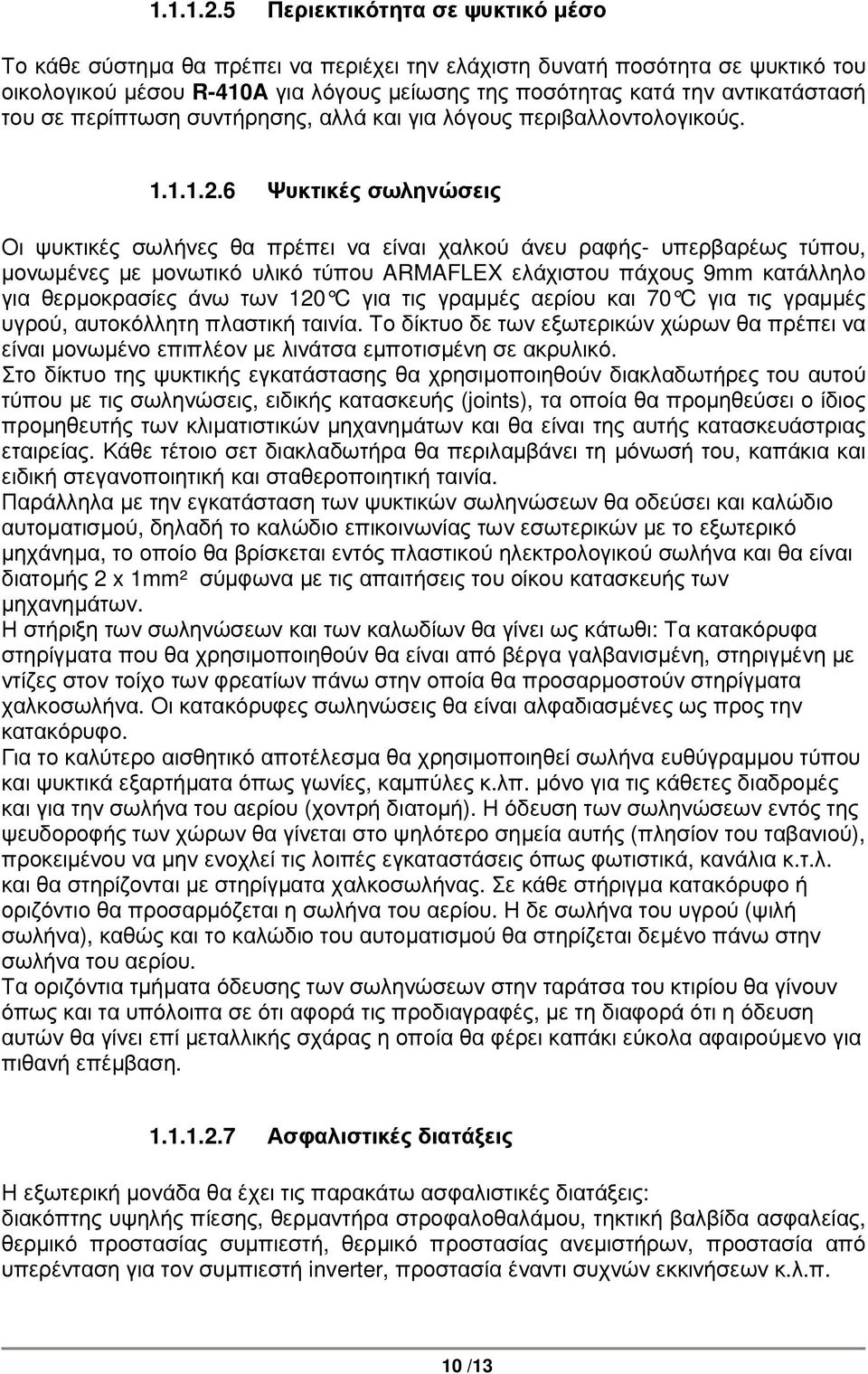

10 Περιεκτικότητα σε ψυκτικό µέσο Το κάθε σύστηµα θα πρέπει να περιέχει την ελάχιστη δυνατή ποσότητα σε ψυκτικό του οικολογικού µέσου R-410A για λόγους µείωσης της ποσότητας κατά την αντικατάστασή του σε περίπτωση συντήρησης, αλλά και για λόγους περιβαλλοντολογικούς Ψυκτικές σωληνώσεις Οι ψυκτικές σωλήνες θα πρέπει να είναι χαλκού άνευ ραφής- υπερβαρέως τύπου, µονωµένες µε µονωτικό υλικό τύπου ARMAFLEX ελάχιστου πάχους 9mm κατάλληλο για θερµοκρασίες άνω των 120 C για τις γραµµές αερίου και 70 C για τις γραµµές υγρού, αυτοκόλλητη πλαστική ταινία. Το δίκτυο δε των εξωτερικών χώρων θα πρέπει να είναι µονωµένο επιπλέον µε λινάτσα εµποτισµένη σε ακρυλικό. Στο δίκτυο της ψυκτικής εγκατάστασης θα χρησιµοποιηθούν διακλαδωτήρες του αυτού τύπου µε τις σωληνώσεις, ειδικής κατασκευής (joints), τα οποία θα προµηθεύσει ο ίδιος προµηθευτής των κλιµατιστικών µηχανηµάτων και θα είναι της αυτής κατασκευάστριας εταιρείας. Κάθε τέτοιο σετ διακλαδωτήρα θα περιλαµβάνει τη µόνωσή του, καπάκια και ειδική στεγανοποιητική και σταθεροποιητική ταινία. Παράλληλα µε την εγκατάσταση των ψυκτικών σωληνώσεων θα οδεύσει και καλώδιο αυτοµατισµού, δηλαδή το καλώδιο επικοινωνίας των εσωτερικών µε το εξωτερικό µηχάνηµα, το οποίο θα βρίσκεται εντός πλαστικού ηλεκτρολογικού σωλήνα και θα είναι διατοµής 2 x 1mm² σύµφωνα µε τις απαιτήσεις του οίκου κατασκευής των µηχανηµάτων. Η στήριξη των σωληνώσεων και των καλωδίων θα γίνει ως κάτωθι: Τα κατακόρυφα στηρίγµατα που θα χρησιµοποιηθούν θα είναι από βέργα γαλβανισµένη, στηριγµένη µε ντίζες στον τοίχο των φρεατίων πάνω στην οποία θα προσαρµοστούν στηρίγµατα χαλκοσωλήνα. Οι κατακόρυφες σωληνώσεις θα είναι αλφαδιασµένες ως προς την κατακόρυφο. Για το καλύτερο αισθητικό αποτέλεσµα θα χρησιµοποιηθεί σωλήνα ευθύγραµµου τύπου και ψυκτικά εξαρτήµατα όπως γωνίες, καµπύλες κ.λπ. µόνο για τις κάθετες διαδροµές και για την σωλήνα του αερίου (χοντρή διατοµή). Η όδευση των σωληνώσεων εντός της ψευδοροφής των χώρων θα γίνεται στο ψηλότερο σηµεία αυτής (πλησίον του ταβανιού), προκειµένου να µην ενοχλεί τις λοιπές εγκαταστάσεις όπως φωτιστικά, κανάλια κ.τ.λ. και θα στηρίζονται µε στηρίγµατα χαλκοσωλήνας. Σε κάθε στήριγµα κατακόρυφο ή οριζόντιο θα προσαρµόζεται η σωλήνα του αερίου. Η δε σωλήνα του υγρού (ψιλή σωλήνα), καθώς και το καλώδιο του αυτοµατισµού θα στηρίζεται δεµένο πάνω στην σωλήνα του αερίου. Τα οριζόντια τµήµατα όδευσης των σωληνώσεων στην ταράτσα του κτιρίου θα γίνουν όπως και τα υπόλοιπα σε ότι αφορά τις προδιαγραφές, µε τη διαφορά ότι η όδευση αυτών θα γίνει επί µεταλλικής σχάρας η οποία θα φέρει καπάκι εύκολα αφαιρούµενο για πιθανή επέµβαση Ασφαλιστικές διατάξεις Η εξωτερική µονάδα θα έχει τις παρακάτω ασφαλιστικές διατάξεις: διακόπτης υψηλής πίεσης, θερµαντήρα στροφαλοθαλάµου, τηκτική βαλβίδα ασφαλείας, θερµικό προστασίας συµπιεστή, θερµικό προστασίας ανεµιστήρων, προστασία από υπερένταση για τον συµπιεστή inverter, προστασία έναντι συχνών εκκινήσεων κ.λ.π. 10 /13

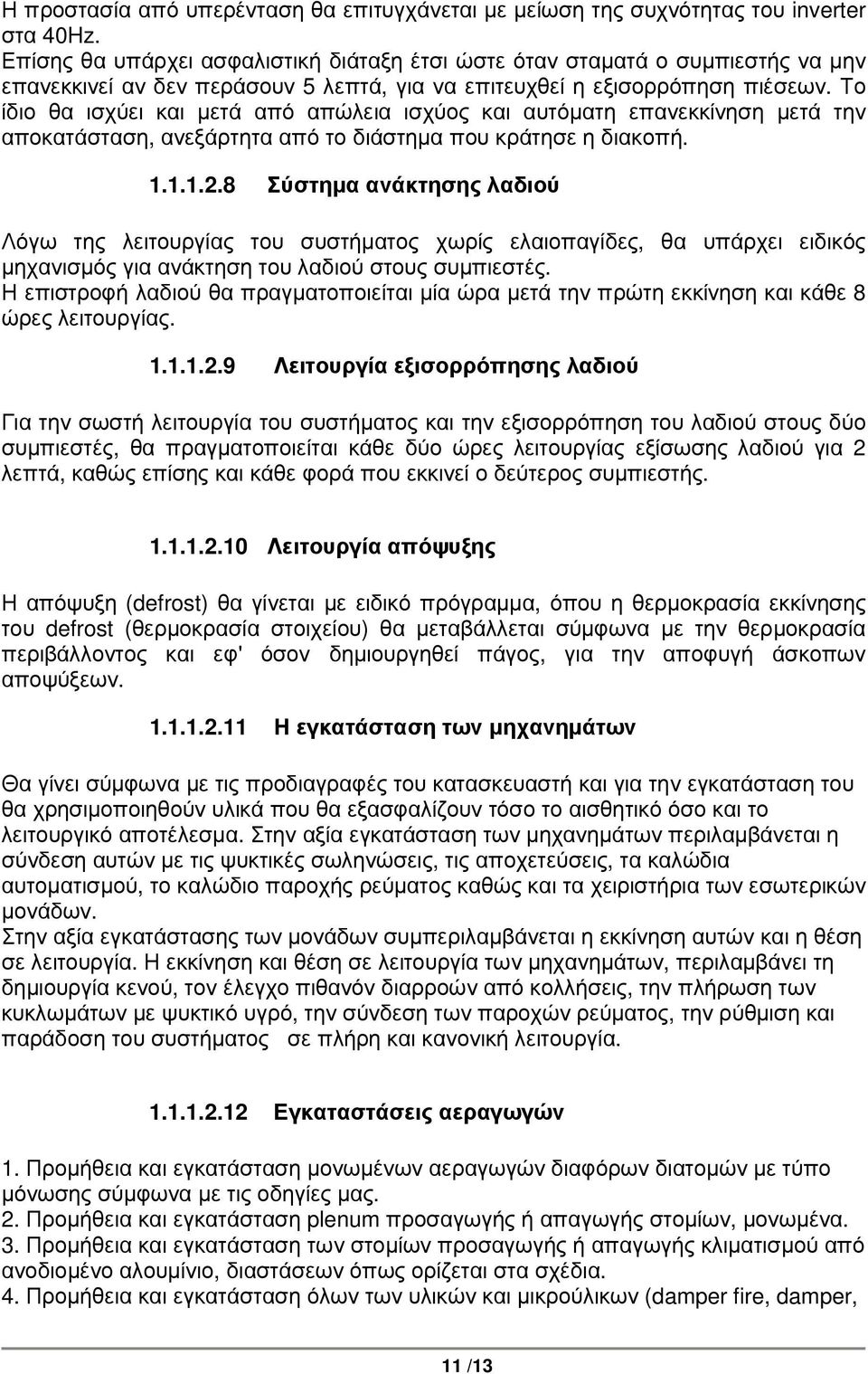

11 Η προστασία από υπερένταση θα επιτυγχάνεται µε µείωση της συχνότητας του inverter στα 40Hz. Επίσης θα υπάρχει ασφαλιστική διάταξη έτσι ώστε όταν σταµατά ο συµπιεστής να µην επανεκκινεί αν δεν περάσουν 5 λεπτά, για να επιτευχθεί η εξισορρόπηση πιέσεων. Το ίδιο θα ισχύει και µετά από απώλεια ισχύος και αυτόµατη επανεκκίνηση µετά την αποκατάσταση, ανεξάρτητα από το διάστηµα που κράτησε η διακοπή Σύστηµα ανάκτησης λαδιού Λόγω της λειτουργίας του συστήµατος χωρίς ελαιοπαγίδες, θα υπάρχει ειδικός µηχανισµός για ανάκτηση του λαδιού στους συµπιεστές. Η επιστροφή λαδιού θα πραγµατοποιείται µία ώρα µετά την πρώτη εκκίνηση και κάθε 8 ώρες λειτουργίας Λειτουργία εξισορρόπησης λαδιού Για την σωστή λειτουργία του συστήµατος και την εξισορρόπηση του λαδιού στους δύο συµπιεστές, θα πραγµατοποιείται κάθε δύο ώρες λειτουργίας εξίσωσης λαδιού για 2 λεπτά, καθώς επίσης και κάθε φορά που εκκινεί ο δεύτερος συµπιεστής Λειτουργία απόψυξης Η απόψυξη (defrost) θα γίνεται µε ειδικό πρόγραµµα, όπου η θερµοκρασία εκκίνησης του defrost (θερµοκρασία στοιχείου) θα µεταβάλλεται σύµφωνα µε την θερµοκρασία περιβάλλοντος και εφ' όσον δηµιουργηθεί πάγος, για την αποφυγή άσκοπων αποψύξεων Η εγκατάσταση των µηχανηµάτων Θα γίνει σύµφωνα µε τις προδιαγραφές του κατασκευαστή και για την εγκατάσταση του θα χρησιµοποιηθούν υλικά που θα εξασφαλίζουν τόσο το αισθητικό όσο και το λειτουργικό αποτέλεσµα. Στην αξία εγκατάσταση των µηχανηµάτων περιλαµβάνεται η σύνδεση αυτών µε τις ψυκτικές σωληνώσεις, τις αποχετεύσεις, τα καλώδια αυτοµατισµού, το καλώδιο παροχής ρεύµατος καθώς και τα χειριστήρια των εσωτερικών µονάδων. Στην αξία εγκατάστασης των µονάδων συµπεριλαµβάνεται η εκκίνηση αυτών και η θέση σε λειτουργία. Η εκκίνηση και θέση σε λειτουργία των µηχανηµάτων, περιλαµβάνει τη δηµιουργία κενού, τον έλεγχο πιθανόν διαρροών από κολλήσεις, την πλήρωση των κυκλωµάτων µε ψυκτικό υγρό, την σύνδεση των παροχών ρεύµατος, την ρύθµιση και παράδοση του συστήµατος σε πλήρη και κανονική λειτουργία Εγκαταστάσεις αεραγωγών 1. Προµήθεια και εγκατάσταση µονωµένων αεραγωγών διαφόρων διατοµών µε τύπο µόνωσης σύµφωνα µε τις οδηγίες µας. 2. Προµήθεια και εγκατάσταση plenum προσαγωγής ή απαγωγής στοµίων, µονωµένα. 3. Προµήθεια και εγκατάσταση των στοµίων προσαγωγής ή απαγωγής κλιµατισµού από ανοδιοµένο αλουµίνιο, διαστάσεων όπως ορίζεται στα σχέδια. 4. Προµήθεια και εγκατάσταση όλων των υλικών και µικρούλικων (damper fire, damper, 11 /13

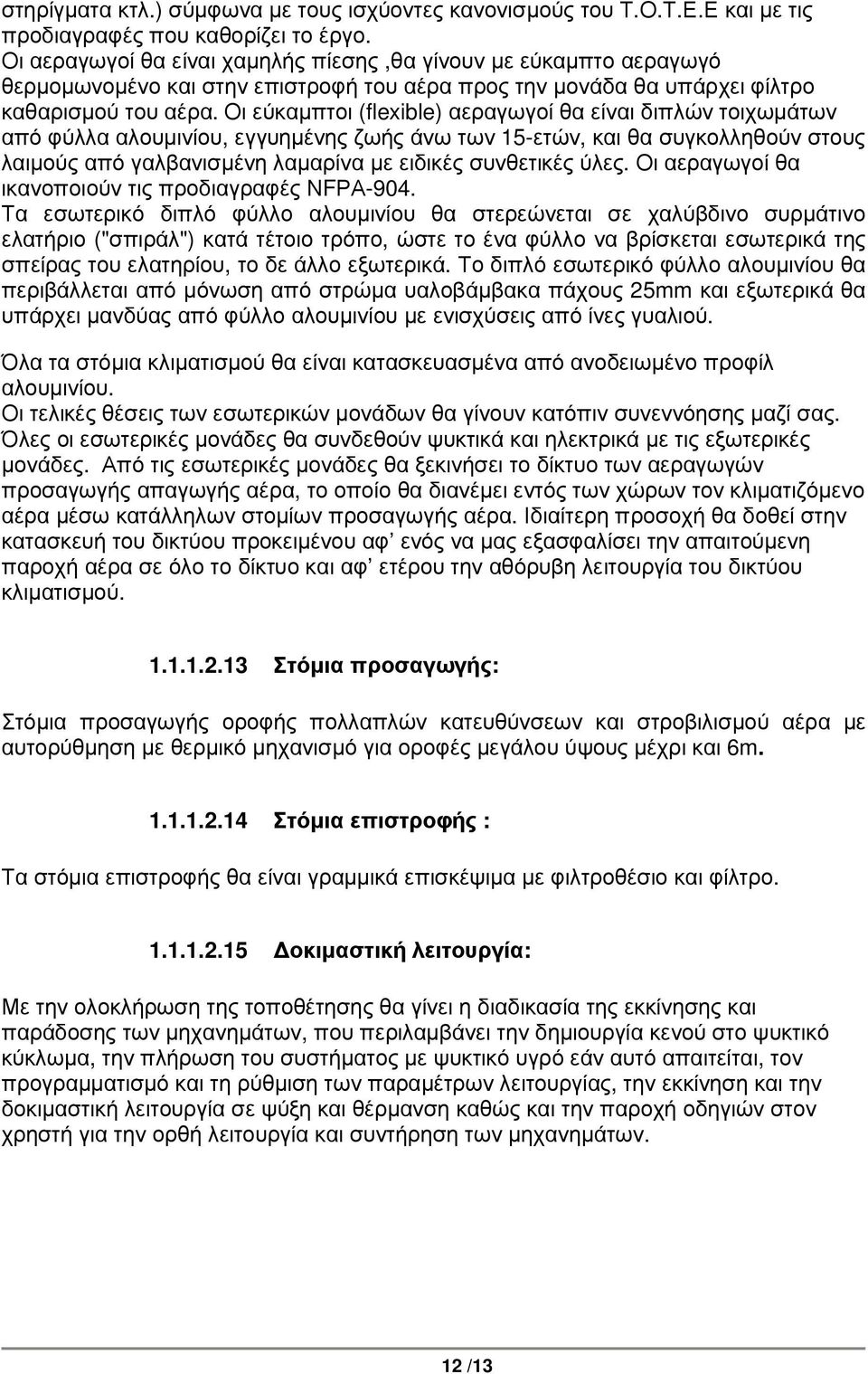

12 στηρίγµατα κτλ.) σύµφωνα µε τους ισχύοντες κανονισµούς του Τ.Ο.Τ.Ε.Ε και µε τις προδιαγραφές που καθορίζει το έργο. Οι αεραγωγοί θα είναι χαµηλής πίεσης,θα γίνουν µε εύκαµπτο αεραγωγό θερµοµωνοµένο και στην επιστροφή του αέρα προς την µονάδα θα υπάρχει φίλτρο καθαρισµού του αέρα. Οι εύκαµπτοι (flexible) αεραγωγοί θα είναι διπλών τοιχωµάτων από φύλλα αλουµινίου, εγγυηµένης ζωής άνω των 15-ετών, και θα συγκολληθούν στους λαιµούς από γαλβανισµένη λαµαρίνα µε ειδικές συνθετικές ύλες. Οι αεραγωγοί θα ικανοποιούν τις προδιαγραφές ΝFΡΑ-904. Τα εσωτερικό διπλό φύλλο αλουµινίου θα στερεώνεται σε χαλύβδινο συρµάτινο ελατήριο ("σπιράλ") κατά τέτοιο τρόπο, ώστε το ένα φύλλο να βρίσκεται εσωτερικά της σπείρας του ελατηρίου, το δε άλλο εξωτερικά. Το διπλό εσωτερικό φύλλο αλουµινίου θα περιβάλλεται από µόνωση από στρώµα υαλοβάµβακα πάχους 25mm και εξωτερικά θα υπάρχει µανδύας από φύλλο αλουµινίου µε ενισχύσεις από ίνες γυαλιού. Όλα τα στόµια κλιµατισµού θα είναι κατασκευασµένα από ανοδειωµένο προφίλ αλουµινίου. Οι τελικές θέσεις των εσωτερικών µονάδων θα γίνουν κατόπιν συνεννόησης µαζί σας. Όλες οι εσωτερικές µονάδες θα συνδεθούν ψυκτικά και ηλεκτρικά µε τις εξωτερικές µονάδες. Από τις εσωτερικές µονάδες θα ξεκινήσει το δίκτυο των αεραγωγών προσαγωγής απαγωγής αέρα, το οποίο θα διανέµει εντός των χώρων τον κλιµατιζόµενο αέρα µέσω κατάλληλων στοµίων προσαγωγής αέρα. Ιδιαίτερη προσοχή θα δοθεί στην κατασκευή του δικτύου προκειµένου αφ ενός να µας εξασφαλίσει την απαιτούµενη παροχή αέρα σε όλο το δίκτυο και αφ ετέρου την αθόρυβη λειτουργία του δικτύου κλιµατισµού Στόµια προσαγωγής: Στόµια προσαγωγής οροφής πολλαπλών κατευθύνσεων και στροβιλισµού αέρα µε αυτορύθµηση µε θερµικό µηχανισµό για οροφές µεγάλου ύψους µέχρι και 6m Στόµια επιστροφής : Τα στόµια επιστροφής θα είναι γραµµικά επισκέψιµα µε φιλτροθέσιο και φίλτρο οκιµαστική λειτουργία: Με την ολοκλήρωση της τοποθέτησης θα γίνει η διαδικασία της εκκίνησης και παράδοσης των µηχανηµάτων, που περιλαµβάνει την δηµιουργία κενού στο ψυκτικό κύκλωµα, την πλήρωση του συστήµατος µε ψυκτικό υγρό εάν αυτό απαιτείται, τον προγραµµατισµό και τη ρύθµιση των παραµέτρων λειτουργίας, την εκκίνηση και την δοκιµαστική λειτουργία σε ψύξη και θέρµανση καθώς και την παροχή οδηγιών στον χρηστή για την ορθή λειτουργία και συντήρηση των µηχανηµάτων. 12 /13

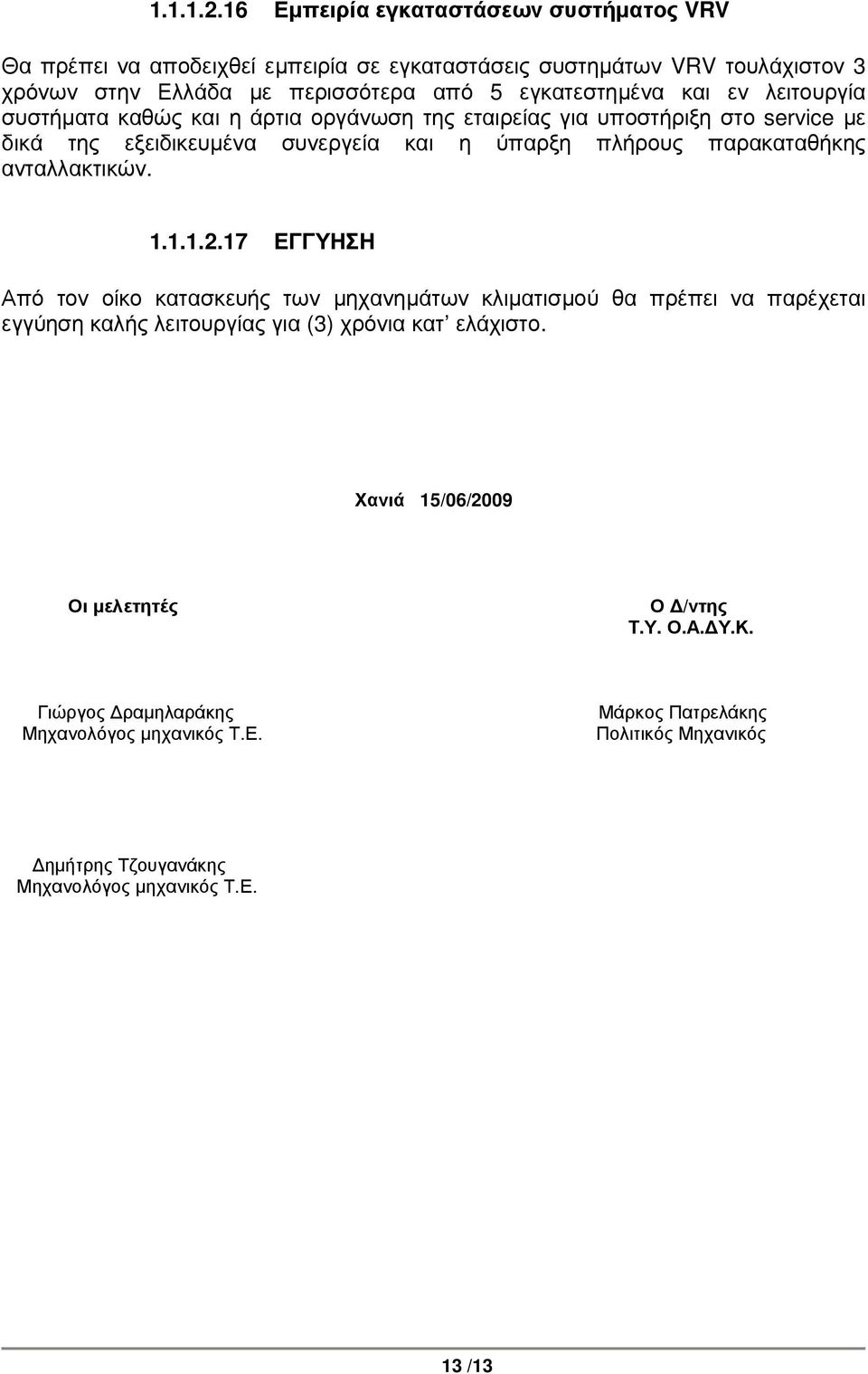

13 Εµπειρία εγκαταστάσεων συστήµατος VRV Θα πρέπει να αποδειχθεί εµπειρία σε εγκαταστάσεις συστηµάτων VRV τουλάχιστον 3 χρόνων στην Ελλάδα µε περισσότερα από 5 εγκατεστηµένα και εν λειτουργία συστήµατα καθώς και η άρτια οργάνωση της εταιρείας για υποστήριξη στο service µε δικά της εξειδικευµένα συνεργεία και η ύπαρξη πλήρους παρακαταθήκης ανταλλακτικών ΕΓΓΥΗΣΗ Από τον οίκο κατασκευής των µηχανηµάτων κλιµατισµού θα πρέπει να παρέχεται εγγύηση καλής λειτουργίας για (3) χρόνια κατ ελάχιστο. Χανιά 15/06/2009 Οι µελετητές Ο /ντης Τ.Υ. Ο.Α. Υ.Κ. Γιώργος ραµηλαράκης Μηχανολόγος µηχανικός Τ.Ε. Μάρκος Πατρελάκης Πολιτικός Μηχανικός ηµήτρης Τζουγανάκης Μηχανολόγος µηχανικός Τ.Ε. 13 /13
