1 1 Οδηγίες Ασφαλείας Επεξήγηση Εικόνων Ανακοίνωση Ασφαλείας Γενικές Οδηγίες Περιγραφή Προϊόντος Κοινές Πληροφορίες για τις μονάδες συμπύκνωσης Copeland EazyCool ZX Σχετικά με αυτές τις οδηγίες Σειρά Προϊόντων Πινακίδα του Προϊόντος Ονοματολογία Σειρά Εφαρμογών Εγκεκριμένα Ψυκτικά Υγρά και Ψυκτέλαια Όρια Εφαρμογών Περιγραφή Κύριων Εξαρτημάτων Συμπιεστής Ανεμιστήρας(ες) Συμπυκνωτή Σχεδιάγραμμα για μονάδες ZXM** & ZXD** Σχεδιάγραμμα για μονάδες ZXL** Πλακέτα Ελέγχου Ηλεκτρονικών & Λειτουργικά Χαρακτηριστικά Χαρακτηριστικά Πλακέτας Ηλεκτρονικών Περιγραφή Πλακέτας Ηλεκτρονικών Σήματα Διάγνωσης (μόνο για τα μοντέλα ZXME & ZXLE ) Ρυθμιστής XC Πλήκτρα Λειτουργίας Συνδυασμοί Πλήκτρων Παράμετροι Επιλογή Ψυκτικού Υγρού Τροποποίηση Παραμέτρων ΣΗΜΕΙΩΣΗ: Πιο λεπτομερείς πληροφορίες σχετικά με τις λειτουργίες του Ρυθμιστή μπορείτε να βρείτε στις ειδικές οδηγίες λειτουργίας του XC Συμπιεστής / Ρύθμιση Μονάδας Πίνακας 7: Ρύθμιση των διακοπτών (μόνο για μοντέλα ZXME & ZXLE) Πρόγραμμα Πρώτης Εκκίνησης Πρόγραμμα Διακοπής Αυτόματη Έγχυση Υγρού Προστασία του Κινητήρα του Συμπιεστή Προστασία Πίεσης Συμπιεστή Διακόπτης Υψηλής Πίεσης Διακόπτης Χαμηλής Πίεσης Άλλες είσοδοι στην Πλακέτα C6.1.6/ /E

2 Θερμοστάτης που παρέχεται από τον πελάτη Ελεγκτής Θερμοκρασίας Αισθητήριο Θερμοκρασίας Στοιχείου Συμπυκνωτή και Θερμοκρασίας Περιβάλλοντος Άλλες Έξοδοι από την Πλακέτα Ηλεκτρονικών Ηλεκτρομαγνητική Βαλβίδα γραμμής υγρού (δεν παρέχεται) Διακόπτης Αντίστασης Απόψυξης (δεν παρέχεται) Διακόπτης Ανεμιστήρα Εξατμιστή (δεν παρέχεται) Έξοδος Συναγερμού Διαστάσεις σε χιλιοστά Εγκατάσταση Χειρισμός Μονάδας Συμπύκνωσης Μεταφορά και Αποθήκευση Βάρη Ηλεκτρικές Συνδέσεις Συνδέσεις Παροχής Ρεύματος Ηλεκτρική Καλωδίωση Πρότυπο ηλεκτρικής προστασίας(κατηγορία προστασίας) Συνδέσεις Ψύξης Εγκατάσταση Σωληνώσεων Ψύξης Συστάσεις για την Κόλληση των Άκρων Διαδικασία για τα κολλητά άκρα Τοποθέτηση και Στερέωση Εκκίνηση και Λειτουργία Διαδικασία Κενού Διαδικασία Πλήρωσης Διαδικασία Πλήρωσης Ψυκτικού Υγρού Διαδικασία Πλήρωσης Λαδιού Κατεύθυνση Περιστροφής των Συμπιεστών Scroll Μέγιστος Κύκλος Συμπιεστή Έλεγχοι πριν από την έναρξη και κατά τη διάρκεια της λειτουργίας Συντήρηση και Επισκευή Αντικατάσταση Συμπιεστή Πτερύγια του Συμπυκνωτή Ηλεκτρικές Συνδέσεις Πλακέτα Ηλεκτρονικών Δοκιμή Ρουτίνας για Διαρροή Ανεμιστήρας(-ες) του Συμπυκνωτή και κινητήρας(-ες) Πιστοποίηση & Εγκριση Αποσυναρμολόγηση και Διάθεση C6.1.6/ /E

3 ΔΗΛΩΣΗ ΑΠΟΠΟΙΗΣΗΣ ΕΥΘΥΝΗΣ Παράρτημα 1: Σχέδιο συνδεσμολογίας - Μονάδας Συμπύκνωσης ZXM (220V / 1Ph / 50 Hz Παράρτημα 2: Σχέδιο συνδεσμολογίας Μονάδας Συμπύκνωσης ZXME / ZXLE με έναν Ανεμιστήρα ( V / 3Ph / 50 Hz) Παράρτημα 3: Σχέδιο συνδεσμολογίας Μονάδας Συμπύκνωσης ZXME / ZXLE με δύο Ανεμιστήρες ( V / 3Ph / 50 Hz Παράρτημα 4: Σχέδιο συνδεσμολογίας Μονάδας Συμπύκνωσης- ZXDE με δύο Ανεμιστήρες ( V / 3Ph / 50 Hz) C6.1.6/ /E

4

5 1 Οδηγίες Ασφαλείας Οι Συμπυκνωτικές Μονάδες Copeland EazyCool για εξωτερική τοποθέτηση που χρησιμοποιούνται στην Ψύξη κατασκευάζονται σύμφωνα με τις τελευταίες Ευρωπαϊκές και Αμερικανικές προδιαγραφές ασφαλείας. Ιδιαίτερη έμφαση έχει δοθεί στην ασφάλεια του χρήστη. Αυτές οι μονάδες προορίζονται για τοποθέτηση σε μηχανήματα και συστήματα σύμφωνα με την Ευρωπαϊκή οδηγία EC Machines. Μπορούν να τεθούν σε λειτουργία μόνον εφόσον έχουν εγκατασταθεί σύμφωνα με τις οδηγίες και σύμφωνα με τις αντίστοιχες διατάξεις της νομοθεσίας. Για τις σχετικές προδιαγραφές, ανατρέξτε στην δήλωση κατασκευαστή, κατόπιν αιτήματος. Αυτές οι οδηγίες θα πρέπει να τηρούνται καθ 'όλη τη διάρκεια ζωής του συμπιεστή και της μονάδας. Σας συμβουλεύουμε να ακολουθήσετε τις παρακάτω οδηγίες ασφαλείας. 1.1 Επεξήγηση Εικόνων WARNING Αυτή η εικόνα υποδεικνύει οδηγίες για να αποφεύγονται βαριοί τραυματισμοί και μεγάλες καταστροφές υλικού High voltage Αυτή η εικόνα υποδεικνύει λειτουργίες με κίνδυνο ηλεκτροπληξίας Danger of burning or frost burn Αυτή η εικόνα υποδεικνύει λειτουργίες με κίνδυνο φωτιάς ή κρυοπαγήματος Explosion hazard Αυτή η εικόνα υποδεικνύει λειτουργίες με κίνδυνο έκρηξης NOTE CAUTION Αυτή η εικόνα υποδεικνύει οδηγίες για να αποφεύγονται καταστροφές με ή χωρίς μικρούς προσωπικούς τραυματισμούς IMPORTANT Αυτή η εικόνα υποδεικνύει οδηγίες για να αποφεύγεται κακή λειτουργία του συμπιεστή Αυτή η λέξη υποδεικνύει μια συμβουλή για ευκολότερες λειτουργίες. 1.2 Ανακοίνωση Ασφαλείας ΟΙ Συμπιεστές ψύξης πρέπει να χρησιμοποιούνται μόνο για την προβλεπόμενη χρήση τους. Μόνο έμπειροι και εξουσιοδοτημένοι Ψυκτικοί επιτρέπεται να κάνουν την εγκατάσταση, ρύθμιση και συντήρηση. Οι ηλεκτρικές συνδέσεις πρέπει να γίνονται από έμπειρο στην ηλεκτρολογία προσωπικό. Πρέπει να τηρούνται όλα τα ισχύοντα στάνταρ για σύνδεση ηλεκτρικού και ψυκτικού εξοπλισμού. Χρησιμοποιήστε ατομικό προστατευτικό εξοπλισμό. Προστατευτικά γυαλιά, γάντια, προστατευτικά ρούχα, μπότες ασφαλείας και κράνη πρέπει να φοριούνται όπου είναι αναγκαίο. C6.1.6/ /E 1

6 1.3 Γενικές Οδηγίες ΠΡΟ ΕΙΔΟΠΟΙΗΣΗ Κατάρρευση του συστήματος! Σωματικοί τραυματισμοί! Ποτέ μην εγκαταστήσετε ένα σύστημα στο χώρο αφήνοντας το χωρίς επιτήρηση, όταν είναι χωρίς πλήρωση με ψυκτικό υγρό, ή με τις βαλβίδες λειτουργίας κλειστές χωρίς ηλεκτρική ασφάλιση του συστήματος. Κατάρρευση του συστήματος! Σωματικοί τραυματισμοί! Πρέπει να χρησιμοποιούνται μόνο εγκεκριμένα ψυκτικά υγρά και ψυκτέλαια. ΠΡΟΣΟΧΗ Υψηλή Επιφανειακή Θερμοκρασία! Κάψιμο! Μην αγγίζετε τον συμπιεστή ή τις σωληνώσεις μέχρι να πέσει η θερμοκρασία τους. Εξασφαλίστε ότι άλλα αντικείμενα δεν θα είναι σε επαφή μαζί τους. ΠΡΟΣΟΧΗ Υπερθέρμανση! Φθορές στα Κουζινέτα! Μην θέτετε σε λειτουργία τους συμπιεστές χωρίς ψυκτικό υγρό ή χωρίς να συνδέονται με το σύστημα. ΣΗΜΑΝΤΙΚΟ Ζημία Μεταφοράς! Δυσλειτουργία του Συμπιεστή! Χρησιμοποιήστε την αρχική συσκευασία. Αποφύγετε τις συγκρούσεις και την κλίση. Ο εγκαταστάτης είναι υπεύθυνος για την εγκατάσταση της μονάδας και θα πρέπει να εξασφαλίζει επαρκές υπό-ψυκτο υγρό στη γραμμή με τη εκτονωτική βαλβίδα (ες) για την αποφυγή "αερίου στη γραμμή υγρού. 2 C6.1.6/ /E

7 Αποσυναρμολόγ ηση και διάθεση Πιστοποίηση & έγκριση Συντήρηση και επισκευή Εκκίνηση και λειτουργία Εγκατάσταση Περιγραφή του Προϊόντος οδηγίες ασφαλείας 2 Περιγραφή Προϊόντος 2.1 Κοινές Πληροφορίες για τις μονάδες συμπύκνωσης Copeland EazyCool ZX Η Emerson Climate Technologies έχει αναπτύξει την συμπυκνωτική μονάδα για εξωτερική τοποθέτηση Copeland EazyCool ZX δεύτερης γενιάς για την κάλυψη κυρίως των αναγκών των υπηρεσιών λιανικής πώλησης τροφίμων και των τμημάτων εφοδιασμού. Πρόκειται για μια αερόψυκτη συμπυκνωτική μονάδα για εφαρμογές ψύξης που χρησιμοποιεί την τελευταία λέξη (πατενταρισμένη) τεχνολογίας Copeland Scroll, ως βασική κινητήρια δύναμη και έχει ηλεκτρονική προστασία και διαγνωστικά χαρακτηριστικά χτισμένα σε ένα συμπαγές σύστημα. Με μεγάλο συμπυκνωτή, χαμηλή ταχύτητα του ανεμιστήρα σε συνδυασμό με ενσωματωμένο έλεγχο ταχύτητας του ανεμιστήρα, το νέο προϊόν Copeland EazyCool ZX προσφέρει μια συμπυκνωτική μονάδα για εφαρμογές ψύξης ειδικά σχεδιασμένη για αθόρυβη λειτουργία. 2.2 Σχετικά με αυτές τις οδηγίες Αυτές οι Οδηγίες επιτρέπουν στους χρήστες να εξασφαλίσουν την ασφαλή εγκατάσταση, εκκίνηση, λειτουργία και συντήρηση των συμπυκνωτικών μονάδων EazyCool ZX. Οι Οδηγίες αυτές δεν έχουν σκοπό να αντικαταστήσουν την εμπειρία που υπάρχει στους κατασκευαστές του συστήματος. Για περισσότερες πληροφορίες, ανατρέξτε στον Κατάλογο Προϊόντων ή στην επιλογή λογισμικού της Copeland που είναι διαθέσιμα στο Σειρά Προϊόντων Οι συμπυκνωτικές μονάδες EazyCool ZX είναι διαθέσιμες για R404A / R407Α και R407F. Διατίθενται σε δύο σχέδια με ένα ή δύο ανεμιστήρες. Ανάλογα με τον συμπιεστή που χρησιμοποιείται έχουν σχεδιαστεί για εφαρμογές μέσων και χαμηλών θερμοκρασιών 2.4 Πινακίδα του Προϊόντος Η πινακίδα της συμπυκνωτικής μονάδας δείχνει την ονομασία του μοντέλου και τον αριθμό σειράς, καθώς και τα Am μπλοκαρισμένου κινητήρα, το μέγιστο ρεύμα λειτουργίας, την πίεση ασφαλείας, το ψυκτικό υγρό και το βάρος της μονάδας. Ο συμπιεστής έχει τη δική του ταμπέλα με όλα τα ηλεκτρικά χαρακτηριστικά 2.5 Ονοματολογία Η ονομασία του μοντέλου περιλαμβάνει τα ακόλουθα τεχνικά στοιχεία σχετικά με τη συμπυκνωτική μονάδα : Z X M E - XXX E - TFD - XXX Bill Αριθμός of material Έκδοσης number Motor Έκδοση version: κινητήρα PFJ V/1Ph/50Hz; V/1Ph/Hz TFD TFD V/3Ph/50Hz Ph/50Hz Oil Τύπος type: E Ψυκτελαίου = Ester oil : Πολυεστερικό Nominal Ονομαστική capacity Απόδοση[HP] Market: Χώρα E Διάθεσης = Europe E = Ευρώπη M Μ=Μέση = Medium Θερμ. temp; L L=Χαμηλή = Low temp; Θερμ.(Low) D = Digital D= Digital Οικoγένεια Προϊόντων : ZX Unit family: ZX C6.1.6/ /E 3

8 2.6 Σειρά Εφαρμογών Εγκεκριμένα Ψυκτικά Υγρά και Ψυκτέλαια Εγκεκριμένα Υγρά Εγκεκριμένα Ψυκτέλαια Πλήρωση Λαδιού Μέσες Θερμ.(lt) Πλήρωση Λαδιού Χαμηλές Θερμ.(lt) Πλήρωση Λαδιού Digital (lt) R404A/R407Α/R407F Emkarate RL 32 3MAF Mobil EAL Arctic 22 CC ZXME020E/025E ZXME030E ZXME040E ZXME050E ZXME060E ZXME075E ZXLE020E ZXLE030E ZXLE040E ZXLE050E ZXLE060E ZXDE040E ZXDE050E ZXDE060E ZXDE075E Πίνακας 1: Εγκεκριμένα ψυκτικά υγρά και ψυκτέλαια Όρια Εφαρμογών Για τους φακέλους εφαρμογών, ανατρέξτε στους φακέλους εφαρμογών συμπιεστή που διατίθενται στην Επιλογή Λογισμικού των προιόντων Copeland. Οι Μονάδες ZX μπορoύν να χρησιμοποιηθούν σε ένα εύρος θερμοκρασιών από -30 C έως 48 C. Εύρος εφαρμογών μέσων θερμοκρασιών (ZXME/ZXDE) Θερμοκρασία εξάτμισης από -20 C έως 7 C. Το εύρος θερμοκρασιών περιβάλλοντος εξαρτάται από το μοντέλο. Ανατρέξτε στην επιλογή λογισμικού της Copeland ή στην βιβλιογραφία για περαιτέρω πληροφορίες. Εύρος εφαρμογών χαμηλών θερμοκρασιών (ZXLE) Θερμοκρασίες εξάτμισης από -40 C έως 0 C. Το εύρος θερμοκρασιών περιβάλλοντος εξαρτάται από το μοντέλο. Ανατρέξτε στην επιλογή λογισμικού της Copeland ή στην βιβλιογραφία για περαιτέρω πληροφορίες. 2.7 Περιγραφή Κύριων Εξαρτημάτων Συμπιεστής Μέση θερμοκρασία Χαμηλή θερμοκρασία Μηχάνημα Συμπιεστής Μηχάνημα Συμπιεστής R404A/R507 R404A/R507 Standard ZXME020E ZX15KCE-TFD/PFJ ZXLE020E ZXI06KCE-TFD ZXME025E ZX19KCE-TFD/PFJ ZXLE025E ZXI08KCE-TFD ZXME030E ZX21KCE-TFD/PFJ ZXLE030E ZXI09KCE-TFD ZXME040E ZX29KCE-TFD/PFJ ZXLE040E ZXI14KCE-TFD ZXME050E ZX38KCE-TFD ZXLE050E ZXI15KCE-TFD ZXME060E ZX45KCE-TFD ZXLE060E ZXI18KCE-TFD ZXME075E ZX51KCE-TFD Digital ZXDE040E ZBD29KQE-TFD ZXDE050E ZBD38KQE-TFD ZXDE060E ZBD45KQE-TFD ZXDE075E ZBD48KQE-TFD Πίνακας 2: Τύποι συμπιεστών που χρησιμοποιούνται στις μονάδες συμπύκνωσης ZX. 4 C6.1.6/ /E

9 Αποσυναρμολόγ ηση και διάθεση Πιστοποίηση & έγκριση Συντήρηση και επισκευή Εκκίνηση και λειτουργία Εγκατάσταση Περιγραφή του Προϊόντος οδηγίες ασφαλείας Ανεμιστήρας(ες) Συμπυκνωτή Οι συμπυκνωτές των μονάδων ZX είναι εξοπλισμένοι με μονοφασικούς ανεμιστήρες. Συμπυκνωτικές Μονάδες Αριθμ. Ταχύτ. Απορ. OD Τάση Μέση Θερμοκρασία Ανεμ.. Χαμηλή Ανεμ. Ισχύς Standard Digital Θερμοκρασία τμχ (rpm) (mm) V/ph/Hz (W) ZXME020E ZXLE020E ZXME025E ZXME030E ZXME040E ZXDE040E ZXLE025E ZXLE030E ZXLE040E ZXME050E ZXDE050E ZXLE050E ZXME060E ZXDE060E ZXLE060E ZXME075E ZXDE075E Πίνακας 3: Τεχνικά δεδομένα ανεμιστήρων συμπυκνωτή Σχεδιάγραμμα για μονάδες ZXM** & ZXD** / 1 / Α Αναρρόφηση από το Σύστημα Εικόνα 1 Υπόμνημα Γραμμή Υγρού Προς το Σύστημα 1... Υψηλής απόδοσης Copeland Scroll ZX (ZBD for Digital) 2... Συμπυκνωτής με 1 ή 2 ανεμιστήρες 3... Φιάλη Υγρού με βάνα 4... Συνδυασμός Φίλτρου Υγρού και Δείκτη ροής 5... Εκτονωτική Βαλβίδα για την έγχυση του υγρού στην Αναρρόφηση 6... Βάνα αναρρόφησης 7... Βάνα γραμμής υγρού PSL... Πρεσσοστάτης χαμηλής φιξ PSH... Πρεσσοστάτης υψηλής φιξ PC... Ρυθμιζόμενος Πρεσσοστάτης χαμηλής πίεσης TT1... Αισθητήριο θερμοκρασίας Κατάθλιψης TT2... Αισθητήριο θερμοκρασίας εισόδου του συμπυκνωτή C6.1.6/ /E 5

10 TT3... Αισθητήριο θερμοκρασίας του στοιχείου του συμπυκνωτή Σχεδιάγραμμα για μονάδες ZXL** ΣΗΜΑΝΤΙΚΟ Δεν υπάρχει μόνωση στη γραμμή υγρού! Συμπύκνωση της υγρασίας του αέρα και μείωση της απόδοσης! Υγρασία από τον αέρα θα συμπυκνωθεί στη γραμμή υγρού και το νερό θα στάξει από το σωλήνα. Η γραμμή υγρού μπορεί να απορροφήσει επιπλέον θερμότητα από το περιβάλλον το οποίο θα επηρεάσει δυσμενώς την επιθυμητή υπο-ψύξη για το ψυκτικό υγρό πριν εισέλθει στη εκτονωτική βαλβίδα. Μονώστε και την γραμμή αναρρόφησης και την γραμμή του υγρού μεταξύ της μονάδας ΖΧ και του εξατμιστή. Εικόνα 2 Υπόμνημα 1... Υψηλής Απόδοσης Copeland Scroll ZX 2... Συμπυκνωτής με 1 ή 2 ανεμιστήρες 3... Φιάλη Υγρού με βάνα 4... Συνδυασμός Φίλτρου Υγρού και Δείκτη ροής 5... Εκτονωτική βαλβίδα και Φίλτρο για την έγχυση αερίου (EVI) 6... Βάνα αναρρόφησης 7... Βάνα γραμμής υγρού 8... Accumulator PSL... Πρεσσοστάτης χαμηλής φιξ PSH... Πρεσσοστάτης υψηλής φιξ PC... Ρυθμιζόμενος Πρεσσοστάτης χαμηλής πίεσης TT1... Αισθητήριο θερμοκρασίας Κατάθλιψης TT2... Αισθητήριο θερμοκρασίας εισόδου του συμπυκνωτή TT3... Αισθητήριο θερμοκρασίας του στοιχείου του συμπυκνωτή TT4... Αισθητήριο θερμοκρασίας περιβάλλοντος TT5... Αισθητήριο εισόδου πλακοειδή TT6... Αισθητήριο εξόδου πλακοειδή Γραμμή Υγρού στο Σύστημα Γραμμή Αναρρόφησης από το Σύστημα 6 C6.1.6/ /E

11 Αποσυναρμολόγ ηση και διάθεση Πιστοποίηση & έγκριση Συντήρηση και επισκευή Εκκίνηση και λειτουργία Εγκατάσταση Περιγραφή του Προϊόντος οδηγίες ασφαλείας 2.8 Πλακέτα Ελέγχου Ηλεκτρονικών & Λειτουργικά Χαρακτηριστικά Η λειτουργία της πλακέτας ηλεκτρονικών είναι να αντιδράσει στα On / Off σήματα που λαμβάνονται από συσκευές όπως ένας θερμοστάτης για να λειτουργήσει και να προστατεύει τη μονάδα ZX. Η πλακέτα ελέγχου ηλεκτρονικών είναι στάνταρ και έχει αναπτυχθεί μαζί με το συμπιεστή για να παρέχει τα ακόλουθα συστήματα ελέγχου και προστασίας: Χαρακτηριστικά Πλακέτας Ηλεκτρονικών Αυτόματη έγχυση υγρού: Η πλακέτα ηλεκτρονικών ενεργοποιεί αυτόματα την έγχυση κρύου ψυκτικού υγρού στη γραμμή αναρρόφησης του συμπιεστή Scroll, για να μειώσει τη θερμοκρασία κατάθλιψης που δημιουργείται όταν η μονάδα λειτουργεί με αυξημένο λόγο συμπίεσης. Ο ηλεκτρονικός ρυθμιστής της πλακέτας αντιδρά αυτόματα σε ένα αισθητήριο το οποίο βρίσκεται στη γραμμή κατάθλιψης σε όλα τα μοντέλα ZXME ZXLE. Ο ελεγκτής μετατρέπει αυτό το σήμα ανοίγοντας την ηλεκτρονική βαλβίδα έγχυσης υγρού στη θέση που επιτρέπει στο συμπιεστή να συνεχίσει να λειτουργεί εντός των ορίων των φακέλων λειτουργίας. Λανθασμένη σύνδεση φάσης (ZXME / ZXLE): Εξασφαλίζει ότι ο συμπιεστής θα λειτουργεί προς τη σωστή κατεύθυνση περιστροφής απαραίτητη συνθήκη για ένα Scroll συμπιεστή να αναρροφά και να καταθλίβει το ψυκτικό μέσο Η λειτουργία της μονάδας επανέρχεται αυτόματα μόλις η συνδεσμολογία του συμπιεστή διορθωθεί. Προστασία από υπερφόρτιση ρεύματος(amp) (ZXME / ZXLE): Μέσω της πλακέτας ηλεκτρονικών εξασφαλίζεται η προστασία αυτή, εξαλείφοντας την ανάγκη εξωτερικής προστασίας του συμπιεστή (θερμικό). Πρεσσοστάτες φιξ χαμηλής και υψηλής πίεσης (ZXME): Πρόκειται για μη-ρυθμιζόμενους Πρεσσοστάτες προστασίας που εμποδίζουν το συμπιεστή να λειτουργεί εκτός των ασφαλών ορίων εξάτμισης και συμπύκνωσης. Η επαναφορά είναι αυτόματη για ένα συγκεκριμένο αριθμό εκκινήσεων, και στη συνέχεια η μονάδα θα κλειδώσει και απαιτείται χειροκίνητη επανεκκίνηση. Το τελευταίο χαρακτηριστικό είναι σημαντικό για να εμποδίσει τη μονάδα ZX να λειτουργεί σε συνεχή κατάσταση On/Off Η Αντίσταση Στροφαλοθαλάμου είναι συνδεδεμένη με τον διακόπτη του συμπιεστή με τον συνήθη τρόπο, ώστε να ενεργοποιείται όταν ο συμπιεστής είναι εκτός λειτουργίας. Επιπλέον στα παραπάνω, η μονάδα συμπύκνωσης ZX έχει τα ακόλουθα χαρακτηριστικά: Πλήρης γραμμή υγρού ( φίλτρο δείκτης ροής υγρού / υγρασίας). Αντί - διαβρωτική προστασία στα πτερύγια του συμπυκνωτή ( στάνταρ εξοπλισμός) Έχει τοποθετηθεί Πρεσσοστάτης χαμηλής πίεσης (LP) για λειτουργία pump down Η πλακέτα ηλεκτρονικών είναι επίσης ο βασικός ελεγκτής για τη σύνδεση πολλών προαιρετικών λειτουργιών καθώς και λειτουργιών που παρέχονται από τον χρήστη όπως: Κεντρικός ρυθμιστής φορτίου (ή θερμοστάτης) Διακόπτης Ηλεκτρικής Αντίστασης για την Απόψυξη των στοιχείων Διακόπτης για τον ανεμιστήρα του εξατμιστή Διαγνωστικό όργανο:το όργανο αυτό παρέχει στην μονάδα ZX μία λειτουργία αυτόδιάγνωσης, σηματοδοτώντας αστοχία των επιμέρους εξαρτημάτων με τρεις τρόπους: Ορατή επικοινωνία μέσω λαμπτήρων LED (παρέχεται στα ZXME / ZXLE) Εξ αποστάσεως ηχητικός βομβητής (παρέχεται στα ZXLE)_ Δυνατότητα επικοινωνίας μέσω κινητού τηλεφώνου C6.1.6/ /E 7

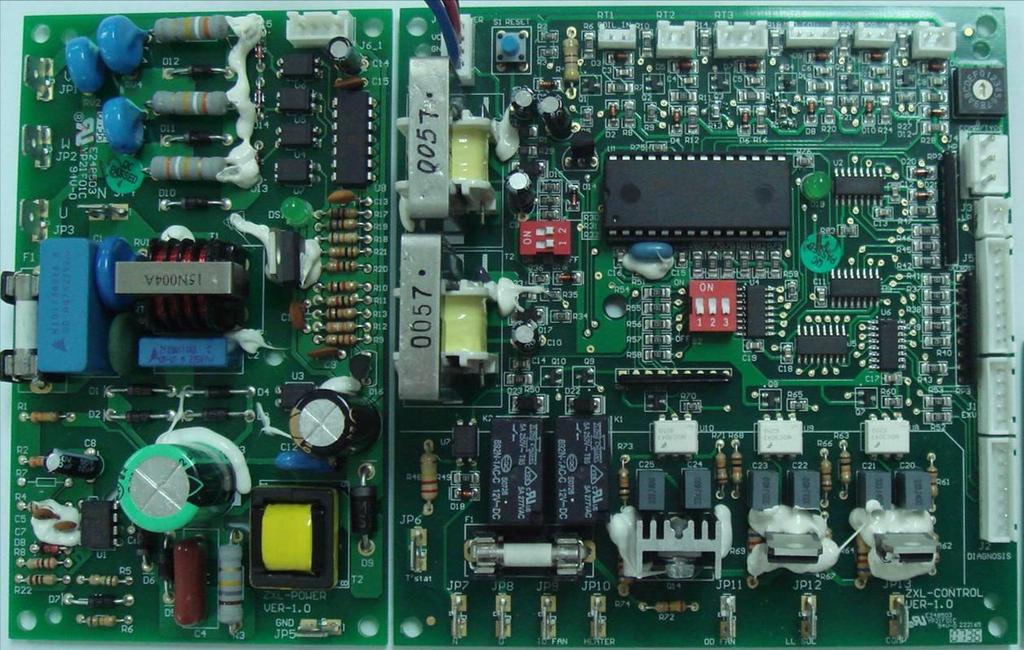

12 2.8.2 Περιγραφή Πλακέτας Ηλεκτρονικών Μνήμη Αισθητήρας ρεύματος Συμπιεστή (Hi/Lo) ρύθμιση dip-switch Μετασχηματιστές Ρεύματος Τριφασική Παροχή Μονάδα ανίχνευσης 3 Φάσεων Σύνδεση Πρεσσοστάτη Υψηλής / χαμηλής πίεσης Περιστροφικός διακόπτης επιλογής τύπου συμπιεστή Αισθητήριο θερμοκρασίας Διακόπτης τροφοδοσίας Είσοδος 1-φασική τροφοδοσίας Ρύθμιση dip-switch ανεμιστήρων στοιχείου Όργανο Διάγνωσης EXV Οδηγο Επαφή Οργάνου Απόψυξης Έξοδοι υψηλής τάσης Εικόνα 3: Πίνακας Ηλεκτρονικών Οθόνη LED 2 ψηφίων Επανεκκίνηση Ανάκληση μηνύματος Υποδοχή Εξωτερικού Βομβητή Επαφή για τηλεφ. σύνδεση Επαφή σύνδεσης κεντρικής μονάδας Εικόνα 4: Διαγνωστική Μονάδα 8 C6.1.6/ /E

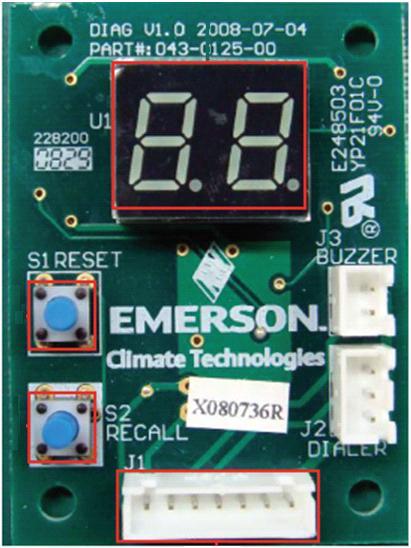

13 Αποσυναρμολόγ ηση και διάθεση Πιστοποίηση & έγκριση Συντήρηση και επισκευή Εκκίνηση και λειτουργία Εγκατάσταση Περιγραφή του Προϊόντος οδηγίες ασφαλείας Σήματα Διάγνωσης (μόνο για τα μοντέλα ZXME & ZXLE ) LED -1 Κατάσταση Μονάδας LED-2 Σφάλμα /Προειδοποιητικός κωδικός Ένδειξη Κατάσταση Ένδειξη Σφάλμα /Προειδοποίηση Αδράνεια (Σταματά όταν φτάσει στο Σημείο Λειτουργίας Λειτουργία Έτοιμο να λειτουργήσει Χωρίς Σφάλμα / Προειδοποίηση Σφάλμα φάσης Συμπιεστή (Λανθασμένη ακολουθία φάσης / Απώλεια φάσης Ο Συμπιεστής έχει διακόψει από προστασία Υπερθέρμανσης Απόψυξη Υπερφόρτιση(Amp) του Συμπιεστή Σταματά λόγω Σφάλματος Υπερθέρμανση Αερίου Κατάθλιψης Μπλοκάρισμα Μονάδας Διακοπή λόγω υψηλής πίεσης Διακοπή λόγω χαμηλής πίεσης DLT Αστοχία Αισθητηρίου Κατάθλιψης Αστοχία του αισθητηρίου θερμοκρασίας περιβάλλοντος Αποτυχία του αισθητηρίου θερμοκρασίας στο μέσο του στοιχείου Αστοχία Αισθητηρίου εισόδου πλακοειδή ή υπέρβαση ορίων Αστοχία Αισθητηρίου εξόδου πλακοειδή ή υπέρβαση ορίων Προειδοποίηση Επιστροφής Υγρών Σημείωση Η Ένδειξη αφορά την Πρώτη Εκκίνηση, το Πρόγραμμα Κανονικής Εκκίνησης και εκκίνηση που απαιτεί χρόνο καθυστέρηση Η Ένδειξη δεν υπάρχει σε Μονάδες Συμπύκνωσης ZXL Το Αισθητήριο εισόδου /εξόδου πλακοειδή δεν υπάρχει σε ΖΧ Μονάδες Συμπύκνωσης Μέσων Θερμοκρασιών.Τα όρια : -17 C ως 73 C Πίνακας 4: Περιγραφή των Ενδείξεων Διάγνωσης ΣΗΜΕΙΩΣΗ: Όλα τα μηνύματα σφάλματος / προειδοποίησης κατατάσσονται κατά προτεραιότητα από το υψηλότερο στο χαμηλότερο. Όταν η μονάδα τεθεί σε λειτουργία, η μονάδα διάγνωσης θα έχει τις παρακάτω ρυθμίσεις: (1 δεύτερο) (3 δεύτερα) (3 δεύτερα) - Αριθμός εκδοχής λογισμικού. - Αναγνωριστικός κωδικός μονάδας "F" - Με Ρυθμιστή Στροφών του Ανεμιστήρα "-" - Χωρίς Ρυθμιστή Ταχύτητας Ανεμιστήρα L - ZXLE; - - ZXME - Power On (βλ. Πίνακα 6) C6.1.6/ /E 9

14 Τύπος Μονάδας Ρυθμιστής Ταχύτητας Ανεμιστήρα Αριθμός Εκδοχής Λογισμικού Αναγνωριστικός Κωδικός Μονάδας ZXME Ναι 02 F ZXLE Ναι 00 L F Πίνακας 5: Ενδείξεις Εγκατάστασης Γεγονότα LEDs Προβλήματα LEDs Χωρίς Παροχή / Η Φάση "U" ή "N" λείπει Έναρξη Παροχής Συμπιεστής On Συμπιεστής έτοιμος για Ενεργοποίηση O,1 Απόψυξη Υπερθέρμανση Αερίου Κατάθλιψης Αστοχία Αισθητηρίου Εξωτερικής Θερμοκρασίας Περιβάλλοντος Αστοχία Αισθητηρίου Θερμοκρασίας στο Μέσο του Συμπυκνωτή Διακοπή λόγω Χαμηλής Πίεσης Προειδοποίηση Επιστροφών Υγρών Χωρίς σφάλμα Χωρίς σφάλμα Χωρίς σφάλμα Χωρίς σφάλμα Δοκιμάστε Επανεκκίνη ση Όταν ο Συμπιεστής είναι στο On Όταν ο Συμπιεστής είναι στο Off Όταν ο Συμπιεστής είναι στο On Όταν ο Συμπιεστής είναι στο Off Δοκιμάστε Επανεκκίνη ση Όταν ο Συμπιεστής είναι στο On Off DLT Αστοχία Αισθητηρίου Κατάθλιψης Διακοπή λόγω Υψηλής Πίεσης Υπέρ-φόρτιση Amp του Συμπιεστή Λάθος Ακολουθία Φάσης Συμπιεστή / Απώλεια φάσης Αστοχία Αισθητηρίου εισόδου πλακοειδή (μόνο για ZXL) Αστοχία Αισθητηρίου εξόδου πλακοειδή (μόνο για ZXL) Προειδοποίηση Ο Συμπιεστής πρόκειται να ξεκινήσει, αλλά οι μετασχηματιστές δεν παίρνουν ρεύμα Πίνακας 6: Κοινά σήματα Όταν ο Συμπιεστής είναι στο On Όταν ο Συμπιεστής είναι στο Off Δοκιμάστε Επανεκκίνηση (Μόνο σε Μονάδα ZXL) Δοκιμάστε Επανεκκίνηση Μπλοκαρισμένος Συμπιεστής Δοκιμάστε Επανεκκίνηση Κλείδωμα Συστήματος Δοκιμάστε Επανεκκίνηση Όταν ο Συμπιεστής είναι στο Off Όταν ο Συμπιεστής είναι στο On Όταν ο Συμπιεστής είναι στο Off Όταν ο Συμπιεστής είναι στο On Όταν ο Συμπιεστής είναι στο Off 10 C6.1.6/ /E

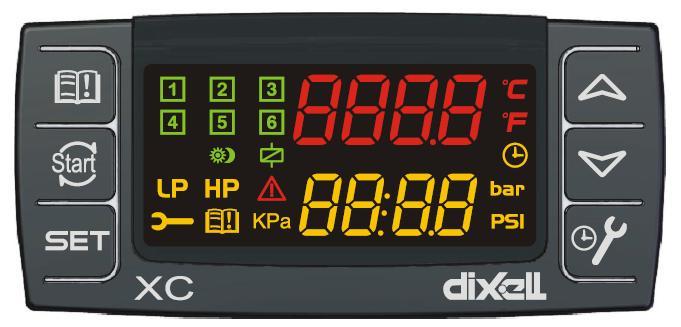

15 Αποσυναρμολόγ ηση και διάθεση Πιστοποίηση & έγκριση Συντήρηση και επισκευή Εκκίνηση και λειτουργία Εγκατάσταση Περιγραφή του Προϊόντος οδηγίες ασφαλείας 2.9 Ρυθμιστής XC645 Ο Ρυθμιστής XC645 έχει βελτιστοποιηθεί για τη λειτουργία μονάδων συμπύκνωσης. Όλες οι μονάδες συμπύκνωσης Digital EazyCool ZXDE είναι εξοπλισμένα με αυτόν τον Ρυθμιστή. Ο Ρυθμιστής παρέχει τις εξής δυνατότητες Ρύθμιση απόδοσης Συμπιεστή ή έναρξη λειτουργίας ανάλογα με την πίεση αναρρόφησης TTL / RS485 επικοινωνία Μηνύματα Συναγερμού Εικόνα 5: Ηλεκτρονικός Ρυθμιστής XC645 Ο Ρυθμιστής είναι προεπιλεγμένα προγραμματισμένος με μια σειρά από τιμές παραμέτρων που είναι κατάλληλες για κοινές εφαρμογές. Ωστόσο, ειδικές απαιτήσεις εγκατάστασης μπορεί να καταστήσουν αναγκαία την αλλαγή στις ρυθμίσεις παραμέτρων. Ένας λειτουργικός στόχος του Ρυθμιστή είναι να διατηρεί την πίεση αναρρόφησης σε μία ορισμένη τιμή μεταβάλλοντας την απόδοση του Συμπιεστή. Η λειτουργία ελέγχου για τους ανεμιστήρες του συμπυκνωτή είναι να διατηρεί την πίεση συμπύκνωσης σε μια καθορισμένη τιμή. Αυτό γίνεται με τη μεταβολή της ταχύτητας του ανεμιστήρα Πλήκτρα Λειτουργίας...(SET) Τυπική απεικόνιση: Για να δείτε ή να τροποποιήσετε το σημείο λειτουργίας. Στη κατάσταση προγραμματισμού επιλέγει μια παράμετρο ή επιβεβαιώνει μια λειτουργία. Μενού ΣΥΝΑΓΕΡΜΟΥ: Πιέστε το πλήκτρο για 3 δευτερόλεπτα για να σβήσετε τον τρέχοντα συναγερμό....(πανω) Σε κατάσταση προγραμματισμού: Αυτό εξετάζει τους κωδικούς παραμέτρων ή αυξάνει την τιμή που εμφανίζεται. Σύνδεση του «Κλειδιού Παραμέτρων»: Ξεκινά αμέσως η μεταφορά των παραμέτρων του οργάνου στο «Κλειδί». Για να αποκτήσετε πρόσβαση στο μενού INFO: Πιέστε και αφήστε το για να αποκτήσετε πρόσβαση στο μενού INFO (πληροφόρησης)..(κατω) Σε κατάσταση προγραμματισμού: Αυτό εξετάζει τους κωδικούς παραμέτρων ή μειώνει την τιμή που εμφανίζεται.. Χειροκίνητη επανεκκίνηση των φορτίων: Πατήστε το πλήκτρο για 3 δευτερόλεπτα για να ενεργοποιήσετε ξανά τις εντολές που είχαν κλειδωθεί προγενέστερα από έναν συναγερμό ασφαλείας. C6.1.6/ /E 11

16 . ΣΥΝΤΗΡΗΣΗ / ΡΟΛΟΙ: Για να εμφανίσετε τις ώρες λειτουργίας των φορτίων. Πατήστε το πλήκτρο για 3 δευτερόλεπτα για να μπείτε στο μενού ΣΥΝΤΗΡΗΣΗ.. Για να αποκτήσετε πρόσβαση στο μενού ΣΥΝΑΓΕΡΜΟΣ. 12 C6.1.6/ /E

17 2.9.2 Συνδυασμοί Πλήκτρων + Για να κλειδώσετε και να ξεκλειδώσετε το πληκτρολόγιο. + Για να μπείτε στη λειτουργία προγραμματισμού. + Για να βγείτε από τη λειτουργία προγραμματισμού Παράμετροι Επιλογή Ψυκτικού Υγρού 1. Η προεπιλογή του ψυκτικού υγρού είναι R404A. Αν χρησιμοποιηθεί άλλο ψυκτικό υγρό, ακολουθήστε την παρακάτω διαδικασία: Μπείτε στη λειτουργία προγραμματισμού πατώντας και ταυτόχρονα για 3 δευτερόλεπτα. 2. Επιλέξτε την παράμετρο"pr2" και εισάγετε τον κωδικό πρόσβασης Επιλέξτε την παράμετρο "FtyP - είδος του ψυκτικού" 4. Πιέστε : η τιμή της παραμέτρου θα αρχίσει να αναβοσβήνει.. 5. Πιέστε ή για να επιλέξετε ψυκτικό υγρό: r22 = R22; r404 = R404A; 507 = R507; 134 = R134a. 6. Πιέστε για να αποθηκεύσετε τη νέα τιμή και να μετακινηθείτε στην παρακάτω παράμετρο. Για να βγείτε :Πιέστε και ταυτόχρονα ή περιμένετε για 90 δευτερόλεπτα χωρίς να πατήσετε κάποιο πλήκτρο. Τιμή που εμφανίζεται στην οθόνη: ΠΑΝΩ ΟΘΟΝΗ ΚΑΤΩ ΟΘΟΝΗ ΕΙΚΟΝΙΔΙΑ Θερμοκρασία ή πίεση αναρρόφησης Θερμοκρασία ή πίεση κατάθλιψης 1- Φορτία λειτουργίας 2- Μονάδα μέτρησης 3- Εικονίδια Συναγερμού ή Κατάστασης Τροποποίηση Παραμέτρων Πώς να δείτε το Σημείο Λειτουργίας του Συμπιεστή και/ή των Ανεμιστήρων 1. Πατήστε και αφήστε το πλήκτρο 2. Η κάτω οθόνη θα βγάλει την ένδειξη "SETC», ενώ η πάνω οθόνη θα δείξει την τιμή του σε C σε σχέση με την πίεση αναρρόφησης. 3. Για να δείτε το Σημείο Λειτουργίας του Ανεμιστήρα, Πιέστε πάλι 4. Η κάτω οθόνη θα βγάλει την ένδειξη "setf", ενώ η πάνω οθόνη θα δείξει το σημείο λειτουργίας του ανεμιστήρα σε C σε σχέση με την πίεση συμπύκνωσης. Για να βγείτε : Πιέστε και ταυτόχρονα ή περιμένετε για 90 δευτερόλεπτα χωρίς να πατήσετε κάποιο πλήκτρο. Πώς να τροποποιήσετε το Σημείο Λειτουργίας του Συμπιεστή και/ή των Ανεμιστήρων 1. Πιέστε για πάνω από 2 δευτερόλεπτα. 2. Η κάτω οθόνη θα βγάλει την ένδειξη "SETC», ενώ η πάνω οθόνη θα δείξει την τιμή του να αναβοσβήνει.. 3. Για να αλλάξετε την τιμή, πατήστε το πλήκτρο ή μέσα σε 30 δευτερόλεπτα 4. Για να αποθηκευτεί η νέα τιμή και να συνεχίσετε στη ρύθμιση του σημείου λειτουργίας του ανεμιστήρα, πατήστε το πλήκτρο. 5.Η κάτω οθόνη θα βγάλει την ένδειξη "setf", ενώ η πάνω οθόνη θα δείξει το σημείο λειτουργίας του ανεμιστήρα να αναβοσβήνει. C6.1.6/ /E 13

18 Αποσυναρμολόγ ηση και διάθεση Πιστοποίηση & έγκριση Συντήρηση και επισκευή Εκκίνηση και λειτουργία Εγκατάσταση Περιγραφή του Προϊόντος οδηγίες ασφαλείας 6.Για να αλλάξετε την τιμή, πιέστε ή μέσα σε 30 δευτερόλεπτα Για να βγείτε : Πιέστε και ταυτόχρονα ή περιμένετε για 90 δευτερόλεπτα χωρίς να πατήσετε κάποιο πλήκτρο. ΣΗΜΕΙΩΣΗ: Πιο λεπτομερείς πληροφορίες σχετικά με τις λειτουργίες του Ρυθμιστή μπορείτε να βρείτε στις ειδικές οδηγίες λειτουργίας του XC Συμπιεστής / Ρύθμιση Μονάδας Κάθε μονάδα ZX έχει ένα μοναδικό μοντέλο συμπιεστή και αυτό πρέπει να προγραμματιστεί στις προεπιλεγμένες ρυθμίσεις του ελεγκτή της πλακέτας ηλεκτρονικών. Για το σκοπό αυτό, ένας περιστροφικός διακόπτης επιλογής τύπου συμπιεστή βρίσκεται κοντά στην πάνω δεξιά γωνία της πλακέτας (βλ.. Εικ. 3 στη σελίδα 8). Αυτός είναι ρυθμισμένος από το εργοστάσιο και δεν θα πρέπει να οριστεί εκ νέου μετά την έξοδο από το εργοστάσιο. Οποιαδήποτε παρέμβαση σε αυτό τον περιστροφικό διακόπτη επιλογής τύπου συμπιεστή μπορεί να οδηγήσει σε ακύρωση οποιασδήποτε αξίωσης εγγύησης. Μόνο για λόγους συντήρησης: Σε περίπτωση αντικατάστασης πλακέτας ηλεκτρονικών, αυτή θα πρέπει να ρυθμιστεί ανάλογα με τον τύπο του συμπιεστή (βλέπε ρυθμίσεις του διακόπτη του πίνακα ηλεκτρονικών στον Πίνακα 7) ΣΗΜΕΙΩΣΗ: Οι διακόπτες πρέπει να ρυθμιστoύν στη σωστή θέση ανάλογα με το μοντέλο του συμπιεστή Μέση Θερμοκρασία Μοντέλο Συμπιεστή Χαμηλή Θερμοκρ. Περιστ. 2-bit Dip-switch Διακοπ ZX15KCE-TFD ZXI06KCE-TFD 1 On/On ZX21KCE-TFD ZXI08KCE-TFD 2 On/On ZX30KCE-TFD ZXI09KCE-TFD 3 On/On ZX38KCE-TFD ZXI11KCE-TFD 4 On/On ZX45KCE-TFD ZXI14KCE -TFD 5 On/On ZX51KCE-TFD ZXI15KCE-TFD 6 On/On ZX15KCE-PFJ ZXI18KCE-TFD 7 On/On ZX19KCE-PFJ 8 On/On ZX21KCE-PFJ 9 On/On ZX29KCE-PFJ A Off/Off 3-bit Dip-switch 0 On/On Off/Off/Off Bit 1 : Έλεγχος ανεμιστήρα στοιχείου «Off»: Ο ανεμιστήρας του στοιχείου ακολουθεί τη λειτουργία του συμπιεστή «ΟΝ/OFF» - «On» Ο ανεμιστήρας θα είναι συνεχώς στη θέση On Bit 2 και Bit 3 πρέπει να είναι Στη θέση Off Πίνακας 7: Ρύθμιση των διακοπτών (μόνο για μοντέλα ZXME & ZXLE) 2.12 Πρόγραμμα Πρώτης Εκκίνησης Αυτή η "Πρώτη Εκκίνηση" είναι μια διαδικασία που θα ενεργοποιήσει και θα λειτουργήσει τον συμπιεστή για 3 δευτερόλεπτα και στη συνέχεια θα τον σταματήσει για 20 δευτερόλεπτα. Όταν αυτό συμβεί για 3 φορές, τότε συνεχής ισχύ θα παρέχεται στο συμπιεστή ώστε να μπει σε κανονική λειτουργία. Το "Πρόγραμμα Πρώτης Εκκίνησης" θα εκτελεστεί κατά την αρχική εκκίνηση ή οποτεδήποτε επανασυνδέεται η τροφοδοσία όταν η θερμοκρασία περιβάλλοντος είναι χαμηλότερη από 35 C. Επιπλέον, το Πρόγραμμα Πρώτης Εκκίνησης θα εκτελεστεί για κάθε εκκίνηση, όταν η μονάδα είναι απενεργοποιημένη για περισσότερο από μία ώρα, όταν η θερμοκρασία του περιβάλλοντος είναι χαμηλότερη από 35 C Πρόγραμμα Διακοπής Όταν η μονάδα φτάσει το σημείο της ρύθμισης ή υπάρχει κάποιο σφάλμα το οποίο προϋποθέτει ότι η μονάδα θα κλείσει, ο ελεγκτής θα εκτελέσει ένα πρόγραμμα διακοπής. Ο συμπιεστής και ο ανεμιστήρας του συμπυκνωτή θα σταματήσουν και οι βαλβίδες έγχυσης θα κλείσουν. 14 C6.1.6/ /E

19 Για τις μονάδες ZXLE με έγχυση ατμού, η EXV (βαλβίδα έγχυσης) θα κλείσει αμέσως όταν η μονάδα απενεργοποιηθεί, αλλά ο συμπιεστής θα καθυστερήσει την διακοπή της λειτουργίας του για 5 δευτερόλεπτα για να εμποδίσει την αντίστροφη περιστροφή Αυτόματη Έγχυση Υγρού Η αυτόματη έγχυση υγρού εξασφαλίζει ότι ο συμπιεστής scroll λειτουργεί εντός ασφαλών ορίων θερμοκρασίας. Oι μονάδες συμπύκνωσης ZX χρησιμοποιούν ένα πατενταρισμένο σύστημα ψεκασμού υγρoύ που εγχέει ένα κορεσμένο ψυκτικό υγρό στη γραμμή αναρρόφησης στο συμπιεστή. Ένα αισθητήριο στη γραμμή κατάθλιψης του συμπιεστή ενεργοποιεί την βαλβίδα έγχυσης υγρού. Ένα σήμα αποστέλλεται στο βηματικό κινητήρα της βαλβίδας έγχυσης, ανοίγοντας τη βαλβίδα ως απόκριση στην αύξηση της θερμοκρασίας κατάθλιψης, η οποία εγχέει κορεσμένο ψυκτικό υγρό για τη μείωση της θερμοκρασίας εξόδου Προστασία του Κινητήρα του Συμπιεστή Η ηλεκτρονική πλακέτα προστατεύει τον κινητήρα του συμπιεστή στα παρακάτω: Υπερφόρτωση ρεύματος Απώλεια φάσης; Λανθασμένη συνδεσμολογία περιστροφής. Εάν το ρεύμα στον κινητήρα του συμπιεστή υπερβεί ένα προκαθορισμένο (μη ρυθμιζόμενο) όριο, τότε η πλακέτα ηλεκτρονικών κλείνει τη μονάδα και παράγει ένα σήμα σφάλματος στα LED του πίνακα. Για να ενεργοποιηθεί αυτή η λειτουργία δυο από τις φάσεις της ηλεκτρικής παροχής έχουν συνδεθεί μέσω των μετασχηματιστών που υπάρχουν στην πλακέτα και μετρούν τις τιμές του ρεύματος Προστασία Πίεσης Συμπιεστή Διακόπτης Υψηλής Πίεσης Ένας αισθητήριο είναι συνδεδεμένο στην πλακέτα ηλεκτρονικών. Το αισθητήριο είναι ένας μη ρυθμιζόμενος διακόπτης υψηλής πίεσης που θα ανοίξει στην περίπτωση μιας αφύσικα υψηλής πίεσης κατάθλιψης (άνω των 30 bar). Η μονάδα θα σταματήσει και στη συνέχεια θα κάνει αυτόματη επανεκκίνηση μετά από καθυστέρηση 3 λεπτών και αφού η πίεση της μονάδας πέσει στα 24 bar. Μετά από 5 διαδοχικές ΗΡ διακοπές μέσα σε 1 ώρα, η μονάδα θα κλειδώσει Διακόπτης Χαμηλής Πίεσης Πρεσσοστάτης Φιξ LP (ZXME): Κατά παρόμοιο τρόπο με το αισθητήριο υψηλής πίεσης, η πλακέτα ηλεκτρονικών καταγράφει την δράση ενός μη-ρυθμιζόμενου, διακόπτη χαμηλής πίεσης που θα ανοίξει στην περίπτωση ασυνήθιστα χαμηλής πίεσης αναρρόφησης (κάτω από 1 bar). Η μονάδα θα σταματήσει και στη συνέχεια θα κάνει αυτόματη επανεκκίνηση μετά από καθυστέρηση 3 λεπτών και αφού η πίεση της μονάδας φτάσει τα 2 bar. Ρυθμιζόμενος Πρεσσοστάτης LP σημείο διακοπής: Υπάρχει ένα ρυθμιζόμενος Πρεσσοστάτης χαμηλής πίεσης LP σε όλες τις μονάδες ZXME και ZXLE με τις παρακάτω προεπιλογές: Μοντέλα ZXME: 4 bar(g) cut-in και 2 bar(g) διαφορικό cut-out. Μοντέλα ZXLE : 2 bar(g) cut-in και 2 bar(g) διαφορικό cut-out. Για τις μονάδες με Digital Scroll συμπιεστές (ZXDE) οι προσαρμογές χαμηλής πίεσης γίνονται μέσω του ηλεκτρονικού ελεγκτή Άλλες είσοδοι στην Πλακέτα Θερμοστάτης που παρέχεται από τον πελάτη Η πλακέτα ηλεκτρονικών δέχεται ένα κανονικό σήμα On / Off στα 220 volt AC (όπως ενός συνηθισμένου εμπορικού θερμοστάτη) και μεταδίδει μια παρόμοια δράση ως έξοδο στο Ρελέ του συμπιεστή, στην περίπτωση που το σύστημα ελέγχεται από θερμοστάτη (βλέπε τα διαγράμματα καλωδίωσης στα προσαρτήματα 1 έως 4). Εάν το σύστημα ελέγχεται από Πρεσσοστάτη χαμηλής πίεσης σε σύστημα πολλών Εξατμιστών ή για εφαρμογή λειτουργίας pump down, η πλακέτα C6.1.6/ /E 15

20 Αποσυναρμολόγ ηση και διάθεση Πιστοποίηση & έγκριση Συντήρηση και επισκευή Εκκίνηση και λειτουργία Εγκατάσταση Περιγραφή του Προϊόντος οδηγίες ασφαλείας ηλεκτρονικών δέχεται σήματα απευθείας από ένα ρυθμιζόμενο διακόπτη χαμηλής πίεσης (προαιρετικό) Ελεγκτής Θερμοκρασίας Μπορεί να χρησιμοποιηθεί μια εναλλακτική μέθοδος ελέγχου της θερμοκρασίας του συστήματος. Η πλακέτα ηλεκτρονικών δέχεται μία είσοδο από έναν κοινό εμπορικό θερμοστάτη Αισθητήριο Θερμοκρασίας Στοιχείου Συμπυκνωτή και Θερμοκρασίας Περιβάλλοντος Αυτά τα δύο αισθητήρια τύπου θερμίστορ παρέχονται από Emerson Climate Technologies και συνδέονται στην πλακέτα ηλεκτρονικών για τον έλεγχο της ταχύτητας του ανεμιστήρα του συμπυκνωτή. Αυτό συχνά χρειάζεται όταν η χαμηλή θερμοκρασία περιβάλλοντος και (μερικές φορές) οι χαμηλές θερμοκρασίες συμπύκνωσης είναι πιθανόν να επηρεάσουν αρνητικά τον έλεγχο και την απόδοση ψύξης 2.18 Άλλες Έξοδοι από την Πλακέτα Ηλεκτρονικών Ηλεκτρομαγνητική Βαλβίδα γραμμής υγρού (δεν παρέχεται) Παρέχεται έξοδος On / Off για σύνδεση στην πλακέτα, για τη διευκόλυνση της εγκατάστασης. Αυτό θα βοηθήσει τον πελάτη στην καλωδίωση του πηνίου της ηλεκτρομαγνητικής βαλβίδας της γραμμής υγρού στη μονάδα. Όταν ο πελάτης χρησιμοποιεί τον θερμοστάτη LP για σύστημα pump down, η ηλεκτρομαγνητική βαλβίδα θα πρέπει να οδηγείται από τον θερμοστάτη του πελάτη. ΣΗΜΕΙΩΣΗ: Η μαγνητική βαλβίδα πρέπει να τοποθετηθεί εξωτερικά από τον πελάτη. Η τάση στο πηνίο της ηλεκτρομαγνητικής βαλβίδας πρέπει να είναι 220VAC και η πλακέτα ηλεκτρονικών μπορεί να δεχτεί σήμα έως 30VA (μόνιμο) ή 300VA (εισόδου). Εάν το ρεύμα στο πηνίο είναι πάνω από το όριο, χρησιμοποιήστε ένα κατάλληλο Ρελέ για τον έλεγχο της βαλβίδας αντί να συνδέσετε το πηνίο άμεσα στην πλακέτα Διακόπτης Αντίστασης Απόψυξης (δεν παρέχεται) Μια έξοδος On / Off παρέχεται στην πλακέτα ηλεκτρονικών για την άμεση σύνδεση του Ρελέ που παρέχεται από τον πελάτη για την διευκόλυνση της εγκατάστασης, όταν συμπεριλαμβάνεται η επιλογή απόψυξης. Τα τερματικά είναι αρσενικά τύπου spade Η τάση του πηνίου πρέπει να είναι 220VAC και οι τιμές ρεύματος 30VA (μόνιμο) η 330VA (εισόδου) Διακόπτης Ανεμιστήρα Εξατμιστή (δεν παρέχεται) Μια έξοδος On / Off παρέχεται στην πλακέτα ηλεκτρονικών για την άμεση σύνδεση του Ρελέ που παρέχεται από τον πελάτη για την διευκόλυνση της εγκατάστασης, όταν συμπεριλαμβάνεται o ανεμιστήρας του εξατμιστή. Τα τερματικά είναι αρσενικά τύπου spade Η τάση του πηνίου πρέπει να είναι 220VAC και οι τιμές ρεύματος 30VA (μόνιμο) η 330VA (εισόδου) Έξοδος Συναγερμού Σε περίπτωση κατάστασης συναγερμού, όπως υποδεικνύεται από το διαγνωστικό μέσο, η μονάδα παρέχει ένα σήμα συναγερμού 12VDC το οποίο μπορεί να συνδέεται με ένα βομβητή ή άλλη συσκευή ενδείξεων (βλέπε διαγράμματα συνδεσμολογίας στα προσαρτήματα 1 έως 4). Σε κατάσταση αδράνειας το σήμα αυτό είναι 3VDC Διαστάσεις σε χιλιοστά Τα σχέδια στη συνέχεια δείχνουν τις συνολικές διαστάσεις των μονάδων συμπύκνωσης ZX 16 C6.1.6/ /E

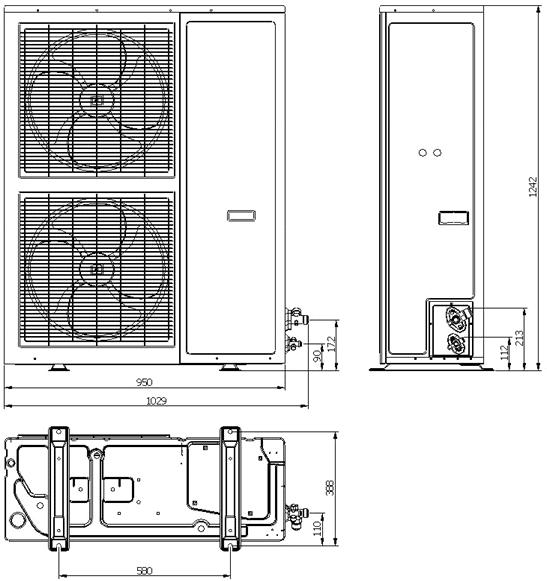

21 Εικόνα 6: Φυσικές Διαστάσεις των μοντέλων ZXME020E, ZXME025E, ZXME030E & ZXME040E και μοντέλων ZXLE020E, ZXLE030E & ZXLE040E (μονάδες ενός ανεμιστήρα) Εικόνα 7: Φυσικές Διαστάσεις των μοντέλων ZXME050E, ZXME060E, ZXME075E, ZXDE040E, ZXDE050E, ZXDE060E, ZXDE075E, ZXLE050E & ZXLE060E (μονάδες με δύο ανεμιστήρες) C6.1.6/ /E 17

22 3 Εγκατάσταση ΠΡΟΣΟΧΗ Υψηλή Πίεση! Πιθανό τραύμα στο Δέρμα και τα Μάτια! Προσέξτε όταν ανοίγετε τις συνδέσεις σε εξαρτήματα υπό πίεση. Οι μονάδες συμπύκνωσης Copeland EazyCool ZX παραδίδονται προ γεμισμένες με ξερό αέρα. Η μονάδα συμπύκνωσης πρέπει να βρίσκεται σε τέτοια θέση ώστε να αποτραπεί η είσοδος βρωμιάς, σκόνης, πλαστικής σακούλας, φύλλων η χαρτιων που θα μπορούσαν να καλύψουν το συμπυκνωτή και τα πτερύγια του. Η μονάδα πρέπει να εγκατασταθεί χωρίς να περιορίζει τη ροή του αέρα. Ένας φραγμένος συμπυκνωτής θα αυξήσει την θερμοκρασία συμπύκνωσης, μειώνοντας έτσι την ικανότητα ψύξης, και θα οδηγήσει στην ενεργοποίηση του διακόπτη υψηλής πίεσης. Καθαρίζετε τα πτερύγια του συμπυκνωτή σε τακτική βάση. 3.1 Χειρισμός Μονάδας Συμπύκνωσης Μεταφορά και Αποθήκευση ΠΡΟΣΟΧΗ Κίνδυνος Πτώσης! Προσωπικοί τραυματισμοί Μετακινείτε τους συμπιεστές μόνο με τον κατάλληλο μηχανισμό ή τον εξοπλισμό διαχείρισης τους ανάλογα με το βάρος τους. Διατηρείτε τους στην όρθια θέση. Τοποθετείτε τις παλέτες την μία επάνω στην άλλη όταν το βάρος δεν υπερβαίνει τα 300kg. Μην τοποθετείτε χωριστά κιβώτια το ένα επάνω στο άλλο. Διατηρείτε πάντα την συσκευασία στεγνή. Εικόνα Βάρη Μονάδες Συμπύκνωσης Standard Συμπιεστές Digital Συμπιεστές Μέσων ΘερμοκρασιώνΒάρος (kg) Χαμηλών Θερμοκ. Βάρος (kg) Μέσων ΘερμοκρασιώνΒάρος (kg) ZXME020E 76 ZXLE020E 79 ZXME025E 79 ZXLE025E 81 ZXME030E 79 ZXLE030E 81 ZXME040E 91 ZXLE040E 93 ZXDE040E 104 ZXME050E 108 ZXLE050E 106 ZXDE050E 112 ZXME060E 112 ZXLE060E 116 ZXDE060E 114 ZXME075E 118 ZXDE075E 122 Πίνακας 8: Βάρη 3.2 Ηλεκτρικές Συνδέσεις Συνδέσεις Παροχής Ρεύματος Η ηλεκτρική σύνδεση της μονάδας συμπύκνωσης στην παροχή ηλεκτρικού ρεύματος πρέπει να γίνεται από εξειδικευμένους τεχνικούς, οι οποίοι θα πρέπει να ακολουθούν τα διαγράμματα ηλεκτρικών που βρίσκονται στο εσωτερικό του ηλεκτρικού πίνακα σύνδεσης. 18 C6.1.6/ /E

23 Αποσυναρμολόγ ηση και διάθεση Πιστοποίηση & έγκριση Συντήρηση και επισκευή Εκκίνηση και λειτουργία Εγκατάσταση Περιγραφή του Προϊόντος οδηγίες ασφαλείας Οι μονάδες έχουν σχεδιαστεί για 400V / 3Ph / 50 τροφοδοσίας για τύπους TFD, 230V / 1Ph / 50 Hz για τύπους PFJ. Μια ανοχή τάσης ± 10% είναι αποδεκτή. Ο διακόπτης ρεύματος πρέπει να απενεργοποιηθεί πριν από το άνοιγμα της πρόσοψης του μηχανήματος. C6.1.6/ /E 19

24 Πίνακας 9 Παρουσιάζονται μεγέθη καλωδίων για την παροχή ρεύματος και μπορεί να χρησιμοποιηθεί για την επιλογή καλωδίων γείωσης. Μοντέλο Μεσαία Θερμοκρασία Πίνακας Ηλεκτρική Καλωδίωση Πριν από την έναρξη, βεβαιωθείτε ότι το καλώδιο γείωσης "N" είναι συνδεδεμένο στην πλακέτα σύνδεσης ακροδεκτών ("Ν" στο άκρο δεξιά). Μετά τη σωστή σύνδεση ο λαμπτήρας LED ελέγχου στην πλακέτα ισχύος και στην πλακέτα ελέγχου θα ανάψει. Για περισσότερες λεπτομέρειες, βλ. διαγράμματα καλωδίωσης στα Προσαρτήματα 1 έως Πρότυπο ηλεκτρικής προστασίας(κατηγορία προστασίας) Scroll Συμπιεστές έως ZX51: IP21 σύμφωνα με IEC 34. Ανεμιστήρας: IP44 σύμφωνα με IEC 34. Πηνία ηλεκτρομαγνητικής βαλβίδας: σύμφωνα με DIN Συνδέσεις Ψύξης Εγκατάσταση Σωληνώσεων Ψύξης Μέγεθος Σύρματος mm 2 AWG* Standard ZXME-020E-TFD ZXME-030E-TFD ZXME-040E-TFD ZXME-050E-TFD ZXME-060E-TFD ZXME-075E-TFD ZXME-020E-PFJ ZXME-025E-PFJ ZXME-030E-PFJ ZXME-040E-PFJ Digital ZXDE-040E-TFD ZXDE-050E-TFD ZXDE-060E-TFD ZXDE-075E-TFD Χαμηλή Θερμοκρασία Μέγιστη Ποσότητα Μεταφερόμενου ρεύμ. ZXLE-020E-TFD ZXLE-030E-TFD ZXLE-040E-TFD ZXLE-050E-TFD ZXLE-060E-TFD * AWG = American Wire Gauge ΣΗΜΑΝΤΙΚΟ Ποιότητα σωλήνων! Μόλυνση της εγκατάστασης! Όλες οι σωληνώσεις διασύνδεσης θα πρέπει να είναι για ψύξη, καθαρές, χωρίς υγρασία και πρέπει να παραμένουν κλειστές στα δύο άκρα μέχρι την εγκατάσταση. Ακόμη και κατά την εγκατάσταση, εάν το σύστημα παραμείνει ασύνδετο για οποιοδήποτε εύλογο χρονικό διάστημα (ας πούμε 2 ώρες), οι σωλήνες πρέπει να κλείνουν για να εμποδίσουν την είσοδο υγρασίας και ρύπων στο σύστημα. Μεγέθη σύνδεσης! Ακατάλληλος ρυθμός ροής ψυκτικού υγρού! Μην θεωρείτε ότι οι βάνες σύνδεσης έχουν τη σωστή διατομή για τη σύνδεση των σωληνώσεων του συστήματος. Οι βάνες έχουν επιλεχθεί για την διευκόλυνση της εγκατάστασης και σε κάποιες περιπτώσεις (μεγάλες μονάδες) μπορεί να θεωρηθούν ως πολύ μικρές. Παρόλα αυτά για μικρές 20 C6.1.6/ /E

25 αποστάσεις σωληνώσεων, αυτές οι βάνες πρέπει να θεωρούνται ότι είναι επαρκείς. Όλες οι σωληνώσεις πρέπει να διαστασιολογούνται ώστε να υπηρετούν την απόδοση που απαιτείται. ΣΗΜΑΝΤΙΚΟ Δεν υπάρχει μόνωση στη γραμμή υγρού! Συμπύκνωση της υγρασίας του αέρα και απώλεια απόδοσης! Η υγρασία από τον αέρα θα συμπυκνωθεί στη γραμμή υγρού και το νερό θα τρέξει από το σωλήνα. Η γραμμή υγρού μπορεί να πάρει επιπλέον θερμότητα από το περιβάλλον το οποίο θα επηρεάσει δυσμενώς την επιθυμητή υπο-ψύξη του υγρου πριν εισέλθει στη εκτονωτική βαλβίδα. Μονώστε και την γραμμή αναρρόφησης και την γραμμή του υγρού μεταξύ της μονάδας ΖΧ και του εξατμιστή.. Οι σωλήνες πρέπει να είναι τέτοιου μεγέθους ώστε να εξασφαλίζεται η βέλτιστη απόδοση και η καλή επιστροφή του λαδιού. Για την επιλογή μεγέθους θα πρέπει κανείς επίσης να λαμβάνει υπόψη τη μέγιστη απόδοση, στην οποία η συγκεκριμένη μονάδα θα πρέπει να λειτουργεί. Το μήκος των σωληνώσεων πρέπει να διατηρείται όσο το δυνατόν μικρότερο, χρησιμοποιώντας τον ελάχιστο αριθμό αλλαγής κατεύθυνσης. Χρησιμοποιήστε μεγάλες στροφές ακτίνας και να αποφευχθεί η παγίδευση του λαδιού και του ψυκτικού υγρού. Αυτό είναι ιδιαίτερα σημαντικό για τη γραμμή αναρρόφησης. Η γραμμή αναρρόφησης θα πρέπει ιδανικά να κλίνει ελαφρώς προς τη μονάδα. Η προτεινόμενη κλίση είναι 1/200 έως 1/250. Ελαιο-παγίδες και μειωμένη διάμετρος σωλήνα μπορεί να απαιτούνται για τις γραμμές αναρρόφησης, όπου δεν μπορούν να αποφευχθούν μεγάλες κάθετες συνδέσεις. Όλες οι σωληνώσεις πρέπει να υποστηριχθούν επαρκώς ώστε να μην κρεμάσουν και δημιουργήσουν παγίδες λαδιού. Η συνιστώμενη απόσταση σωλήνας στήριξης σφιγκτήρα παρουσιάζεται παρακάτω στον Πίνακα 10: Μέγεθος Σωλήνα Μέγιστη απόσταση μεταξύ 2 στηριγμάτων σφιγκτήρα 12.7 mm (1/2 inch) 1.20 m 16.0 mm (5/8 inch 1.50 m 22.0 mm (7/8 inch) 1.85 m 28.5 mm (1 1/8 inch) 2.20 m Πίνακας 10 ΣΗΜΕΙΩΣΗ: Είναι ιδιαίτερα σημαντικό να Μονώσετε και την γραμμή αναρρόφησης και την γραμμή του υγρού μεταξύ της μονάδας ΖΧ και του εξατμιστή Συστάσεις για την Κόλληση των Άκρων ΣΗΜΑΝΤΙΚΟ Φραγμός! Καταστροφή του συμπιεστή! Διατηρείτε μία ποσότητα αζώτου χωρίς οξυγόνο μέσα στο σύστημα σε πολύ χαμηλή πίεση κατά τη διάρκεια της κόλλησης. Το άζωτο εκτοπίζει τον αέρα και εμποδίζει το σχηματισμό των οξειδίων του χαλκού στο σύστημα. Εάν επιτραπεί να σχηματιστεί, το οξείδιο του χαλκού μπορεί αργότερα να διοχετευτεί μέσα στο σύστημα και να μπλοκάρει τα φίλτρα όπως εκείνα που προστατεύουν τους τριχοειδείς σωλήνες, τις εκτονωτικές βαλβίδες, τις τρύπες επιστροφής λαδιού στο accumulator. Μόλυνση ή υγρασία! Αστοχία των κουζινέτων! Μην αφαιρείτε τα πώματα έως ότου ο συμπιεστής τοποθετηθεί στη μονάδα. Αυτό ελαχιστοποιεί τις πιθανότητες εισόδου των ρύπων και της υγρασίας. Αφαιρέστε το καπάκι της βάνας κατάθλιψης. Στη συνέχεια, αφαιρέστε το καπάκι της βάνας αναρρόφησης. C6.1.6/ /E 21

26 Ανοίξτε και τις δύο βάνες στη μέση. Θα πρέπει να λαμβάνεται μέριμνα ώστε να αποφευχθεί η πολύ γρήγορη πλήρωση του συστήματος. Βεβαιωθείτε κατά την σύνδεση των σωλήνων ότι η εσωτερική και η εξωτερική διάμετρος του σωλήνα είναι καθαρές πριν από τη συγκόλληση. Και οι δύο σωλήνες επεκτείνονται από το περίβλημα της μονάδας συμπύκνωσης, ως εκ τούτου, σας συνιστούμε να απομονώσετε το περίβλημα χρησιμοποιώντας ένα βρεγμένο πανί στους χάλκινους σωλήνες. Προτεινόμενα υλικά συγκόλλησης. Θα πρέπει να χρησιμοποιηθεί κράμα από χαλκό / φώσφορο και χαλκό / φώσφορο / ασήμι για τη σύνδεση του χαλκού σε χαλκό, ενώ για να ενώσετε ανόμοια μέταλλα, θα πρέπει να χρησιμοποιηθεί μια ασημο-κόλληση με ξεχωριστή επικάλυψη από βόρακα. Χρήση φλόγιστρου διπλού άκρου Έξω Μέσα στη Μονάδα Άκρη του Σωλήνα Κατά τη συγκόλληση προστατέψτε το περίβλημα με ένα υγρό πανί Εικόνα 9: Σε τομή Διαδικασία για τα κολλητά άκρα Για τη συγκόλληση των σωλήνων, παρακαλούμε ανατρέξτε στην Εικόνα 10 και ακολουθείστε τη παρακάτω διαδικασία. Εικόνα 10: Συγκόλληση σωλήνα αναρρόφησης Τοποθετήστε το σωλήνα χαλκού στο σωλήνα της μονάδας. Περιοχή θερμότητας 1. Καθώς ο σωλήνας πλησιάζει τη θερμοκρασία συγκόλλησης Περιοχή Θερμότητας 2. Μέχρι να επιτευχθεί η θερμοκρασία συγκόλλησης, είναι αναγκαίο να θερμανθεί ο σωλήνας ομοιόμορφα. Μετακινήστε το φλόγιστρο πάνω-κάτω και περιστρέψτε γύρω από τον σωλήνα. Προσθέστε υλικό συγκόλλησης στην ένωση ενώ μετακινείτε το φλόγιστρο γύρω από την ένωση ώστε να ρέει υλικό συγκόλλησης γύρω από την περιφέρεια. Στη συνέχεια Περιοχή θερμότητας 3. Αυτό θα τραβήξει το υλικό συγκόλλησης προς τα κάτω μέσα στην ένωση. ΣΗΜΕΙΩΣΗ Ο χρόνος που θα δαπανηθεί στην περιοχή θερμότητας 3 πρέπει να είναι ελάχιστος. Όπως και με κάθε συγκόλληση, η υπερθέρμανση μπορεί να είναι επιζήμια για το τελικό αποτέλεσμα. Για να ξεκολλήσετε: Ζεστάνετε τις περιοχές ένωσης 2 και 3 αργά και ομοιόμορφα, μέχρι να μαλακώσει η συγκόλληση και ο σωλήνας μπορεί να τραβηχτεί έξω.. Για επανασύνδεση: Δείτε την παραπάνω διαδικασία. Κατά τη συγκόλληση τραβήξτε προς τα πίσω τη μόνωση της γραμμής 22 C6.1.6/ /E

27 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Χαμηλή θερμοκρασία επιφάνειας! Κίνδυνος παγώματος! Η γραμμή υγρού πρέπει να μονωθεί με πάχος μόνωσης 19 χιλιοστά. Η θερμοκρασία δε θα μπορούσε να πέσει κάτω από τους -15 C. 3.4 Τοποθέτηση και Στερέωση ΣΗΜΑΝΤΙΚΟ Μόλυνση από σκόνη και βρωμιά! Μείωση της ζωής της μονάδας! Η μονάδα θα πρέπει πάντα να τοποθετείται σε θέση που να εξασφαλίζει ροή καθαρού αέρα. Επίσης η εξωτερική ρύπανση των πτερυγίων του συμπυκνωτή οδηγεί σε υψηλές θερμοκρασίες συμπύκνωσης, και θα μειώσει τη διάρκεια ζωής της μονάδας. Συνιστάται να διατηρείται ένα κενό 300 mm από το τοίχωμα (ή την επόμενη μονάδα) από τα αριστερά της μονάδας και τα πίσω πάνελ, ενώ ένα κενό 500 mm πρέπει να διατηρείται από τα δεξιά της μονάδας, τα επάνω και μπροστινά πάνελ (αυτά που φαίνονται στο μπροστινό μέρος της μονάδας). Τόσο η πρόσβαση για τη συντήρηση όσο και η ροή του αέρα έχουν ληφθεί υπόψη για να δοθούν αυτές οι συστάσεις. Όταν πολλαπλές μονάδες πρόκειται να εγκατασταθούν στην ίδια θέση, ο εγκαταστάτης θα πρέπει να εξετάσει κάθε ξεχωριστή περίπτωση προσεκτικά. Μπορεί να υπάρχουν πολλές παραλλαγές στην ποσότητα των μονάδων και τον διαθέσιμο χώρο και δεν είναι η πρόθεση αυτού του εγχειριδίου να μπει σε λεπτομέρειες πάνω σε αυτά. Ωστόσο, σε γενικές γραμμές, διοχέτευση του αέρα γύρω από κάθε συμπυκνωτή και μεταξύ των μονάδων θα πρέπει να αποφεύγεται σε κάθε περίπτωση. Στην ιδανική περίπτωση, η μονάδα πρέπει να τοποθετηθεί σε κατάλληλο ύψος σε μια σταθερή πλάκα σκυροδέματος με αντικραδασμικά μπλοκ μεταξύ των ποδιών της μονάδας και του σκυροδέματος. Ωστόσο, η μονάδα συμπύκνωσης ZX έχει σχεδιαστεί και για τοποθέτηση σε τοίχο με τα κατάλληλα στηρίγματα. Σε αυτή την περίπτωση, είναι εξίσου σημαντικό να ακολουθούνται οι κατευθυντήριες γραμμές διαστάσεων που δίνονται στη σελίδα 20 και επίσης να δίνεται προσοχή στην πιθανότητα ανακύκλωσης του αέρα εάν οι μονάδες τοποθετούνται η μία πάνω ή κάτω από την άλλη. Βραχίονες τοποθέτησης σε τοίχο δεν συμπεριλαμβάνονται. Ένας άλλος παράγοντας που πρέπει να ληφθεί υπόψη για την εξεύρεση μιας καλής θέσης εγκατάστασης είναι η κατεύθυνση του επικρατούντος ανέμου. Για παράδειγμα, αν ο αέρας που βγαίνει από τον συμπυκνωτή αντιμετωπίζει τον επικρατούντα άνεμο, η ροή του αέρα μέσω του συμπυκνωτή μπορεί να παρεμποδίζεται, προκαλώντας υψηλές θερμοκρασίες συμπύκνωσης και τελικά να οδηγήσει σε ελάττωση της διάρκειας ζωής της μονάδας. Ένα διάφραγμα είναι μια αντιμετώπιση για αυτή την κατάσταση. Εικόνα 11: Καθορισμός διαστάσεων και αποστάσεων - Μονάδα με έναν ανεμιστήρα C6.1.6/ /E 23

28 Εικόνα 12: Καθορισμός διαστάσεων και αποστάσεων - Μονάδα με δύο ανεμιστήρες 24 C6.1.6/ /E

29 4 Εκκίνηση και Λειτουργία Πριν από την έναρξη, βεβαιωθείτε ότι όλες οι βάνες στη μονάδα συμπύκνωσης είναι τελείως ανοιχτές. 4.1 Διαδικασία Κενού ΣΗΜΑΝΤΙΚΟ Η διαδικασία κενού βασίζεται στην επίτευξη ενός πραγματικού πρότυπου κενού του συστήματος και ΔΕΝ ΕΞΑΡΤΑΤΑΙ ΑΠΟ ΤΟ ΧΡΟΝΟ! Πριν η εγκατάσταση τεθεί σε λειτουργία, θα πρέπει να κάνετε κενό με χρήση αντλίας κενού. Συνίσταται η εγκατάσταση κατάλληλου μεγέθους βανών όσο πιο μακριά από το συμπιεστή στην γραμμή υγρού και αναρρόφησης. Για να επιτευχθεί ομαλή λειτουργία οι βάνες του συμπιεστή πρέπει να είναι κλειστές και το κενό του συστήματος πρέπει να φτάσει μέχρι τα 0,3 mbar / 0,225 Torr. Η πίεση πρέπει να μετριέται χρησιμοποιώντας ένα μανόμετρο πίεσης κενού (Torr) στις βάνες πρόσβασης και όχι στην αντλία κενού. Αυτό χρησιμεύει για να αποφευχθούν λανθασμένες μετρήσεις που προκύπτουν από πίεση των γραμμών σύνδεσης με την αντλία. 4.2 Διαδικασία Πλήρωσης Διαδικασία Πλήρωσης Ψυκτικού Υγρού ΣΗΜΑΝΤΙΚΟ Ανεπαρκές Γέμισμα! Υπερθέρμανση! Ο σχεδιασμός του συμπιεστή Scroll απαιτεί γέμισμα του συστήματος όσο το δυνατόν γρηγορότερα με ψυκτικό υγρό στην γραμμή υγρού. Αυτό θα αποτρέψει τη λειτουργία του συμπιεστή κάτω από συνθήκες όπου ανεπαρκής αναρρόφηση αερίου δεν μπορεί να κρυώσει, όχι μόνο τον κινητήρα, αλλά και τις σπείρες. Αν δε γίνει αυτό η θερμοκρασία αυξάνει πολύ γρήγορα στις σπείρες! Βάνα παροχής κλειστή! Ζημιά στο συμπιεστή! Μην πληρώνετε με αέριο την μονάδα ZX Scroll! Η βάνα αναρρόφησης δεν πρέπει να κλείσει πλήρως σε καμία στιγμή, όταν ο συμπιεστής λειτουργεί. Αν συμβεί αυτό θα μπορούσε να προκληθεί ζημιά στο συμπιεστή με τον ίδιο τρόπο όπως εξηγήθηκε παραπάνω. Αυτή η βάνα παρέχεται για να διευκολύνει τη σύνδεση των μονάδων και για την τοποθέτηση των μανόμετρων χωρίς να αφαιρέσετε το πλαίσιο της μηχανής Συνιστάται να γεμίζετε τη μονάδα ZX με ψυκτικό υγρό μέσω των βανών συντήρησης. Η σύσταση είναι να παραβιαστεί το κενό στο σύστημα με μερικό γέμισμα με ψυκτικό υγρό και στη συνέχεια να ξεκινήσετε το σύστημα. Για τη ρύθμιση της πλήρωσης, συνιστάται να ελέγχετε τον δείκτη ροής όπου φαίνεται το υγρό το οποίο βρίσκεται λίγο πριν τη βαλβίδα εκτόνωσης Διαδικασία Πλήρωσης Λαδιού Οι μονάδες συμπύκνωσης Copeland EazyCool ZX παρέχονται γεμάτες μόνο με το λάδι του συμπιεστή. Μετά την έναρξη λειτουργίας, η στάθμη του λαδιού πρέπει να ελέγχεται και να συμπληρώνεται, αν είναι απαραίτητο. ΣΗΜΕΙΩΣΗ Η στάθμη λαδιού πρέπει να είναι περίπου στα μισά όπως φαίνεται στο δείκτη ροής ( ZXLE / ZXDE). Η Emerson Climate Technologies συνιστά χρήση ενός από τους παρακάτω τύπους λαδιού: Emkarate RL 32 3MAF Mobil EAL Arctic 22 CC Η πλήρωση γίνεται μέσω της βαλβίδας Schraeder που βρίσκεται στη βαλβίδα αναρρόφησης. C6.1.6/ /E 25
