1 Ενημερωτικό φυλλάδιο Dea Global Silver Μετρητική Μηχανή Συντεταγμένων

2 2 DEA GLOBAL Silver DEA GLOBAL Silver

3 DEA GLOBAL Silver 3

4 ΚΑΤΑΣΚΕΥΑΣΜΕΝΗ ΓΙΑ ΜΕΓΙΣΤΗ ΑΠΟΔΟΣΗ Η Μετρητική Μηχανή Συντεταγμένων DEA GLOBAL (CMM) έφερε την επανάσταση στον χώρο των 3D μετρητικών συστημάτων στην αρχή της νέας χιλιετίας. Δεν είχε υπάρξει ποτέ άλλη CMM τόσο ευέλικτη και κατάλληλη για τόσες πολλές εφαρμογές και βιομηχανικές χρήσεις. Η επιτυχημένη πορεία της DEA GLOBAL συνεχίζεται με την καινούρια DEA GLOBAL Silver. συνθήκες. Όπως θα αναμένατε, η νέα DEA GLOBAL Silver σας προσφέρει και αυτή με την σειρά της όλο το πεδίο λύσεων που σας έχει προσφερθεί μέχρι τώρα: Δυνατότητα σάρωσης και μέτρησης σημείο - σημείο, αισθητήρες επαφής και οπτικοί, σταθερές και αρθρωτές κεφαλές αισθητήρων με σκοπό την βέλτιστη απόδοση στον χώρο του ποιοτικού ελέγχου αλλά και της παραγωγής. Με την DEA GLOBAL Silver μπορείτε να μετρήσετε πιο γρήγορα και πιο εύκολα από ποτέ. Έχουμε συνδυάσει κάθε ένα από τα επιμέρους στοιχεία, όπως μηχανικά μέρη, λογισμικό και συστήματα αισθητήρων, με σκοπό την μεγιστοποίηση της απόδοσης και τι σημαίνει αυτό για σας; Μια ακόμα παραγωγική Μετρητική Μηχανή που μπορεί να φέρει εις πέρας με επιτυχία οποιαδήποτε μετρητική εφαρμογή ακόμα και σε αντίξοες περιβαλλοντικές 4 DEA GLOBAL Silver

5 DEA GLOBAL Silver 5

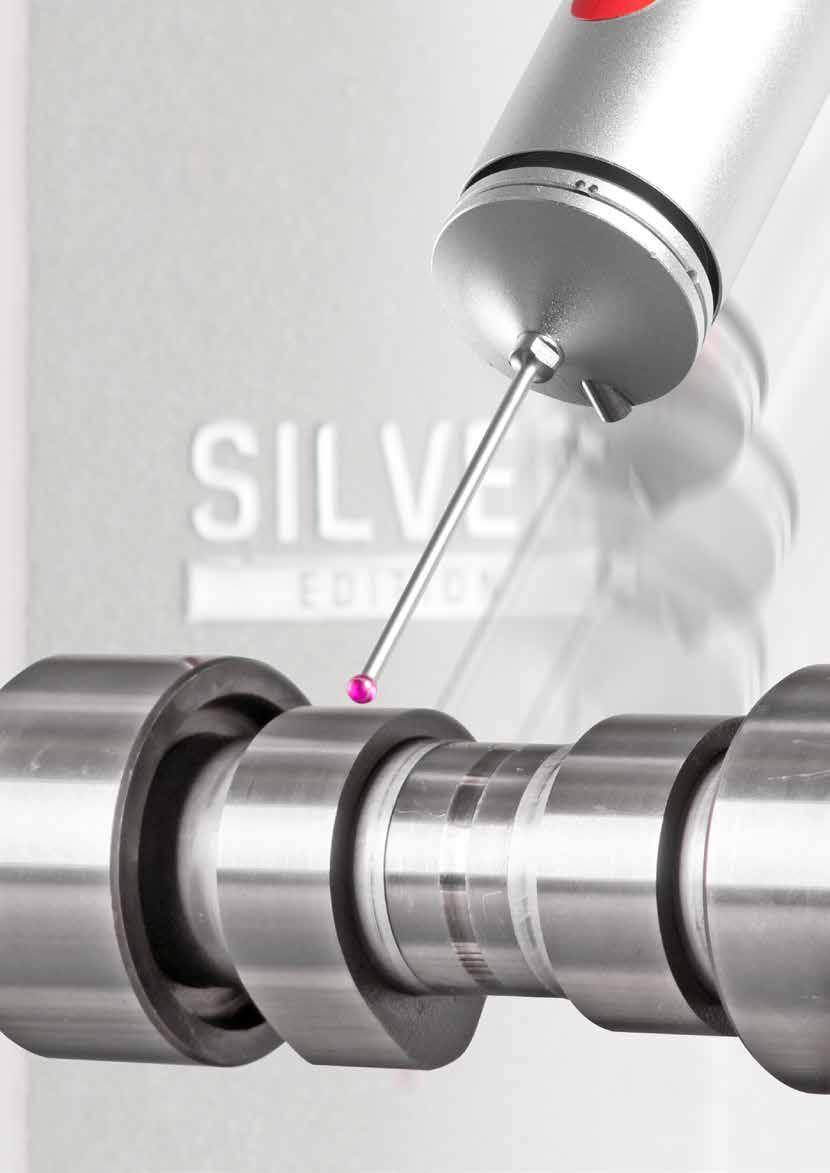

6 ΟΡΑΤΗ ΠΑΡΑΓΩΓΙΚΟΤΗΤΑ Όταν επενδύετε σε μια Μετρική Μηχανή Συντεταγμένων, οι κρίσιμοι παράγοντες είναι η υψηλή ακρίβεια και η παραγωγικότητα. Με τη νέα DEA GLOBAL Silver μπορείτε να σαρώσετε μέχρι και 35% ταχύτερα από ότι με τις προηγούμενες γενιές των μοντέλων DEA GLOBAL. Ταυτόχρονα, η DEA GLOBAL Silver δεν κάνει κανέναν απολύτως συμβιβασμό σε θέματα ακρίβειας. Ζήστε την εμπειρία της υψηλής παραγωγικότητας της DEA GLOBAL Silver η οποία έχει επιτευχτεί μέσω βελτιστοποίησης των αλγορίθμων κίνησης, του προηγμένου λογισμικού αλλά και του νέου ηλεκτρονικού πίνακα ελέγχου. Το αποτέλεσμα είναι η ομαλότερη κίνηση και οι ταχύτερες μετρήσεις. Ο νέος ηλεκτρονικός πίνακας ελέγχου δίνει τον ρυθμό. Κατασκευασμένος από τελευταίας τεχνολογίας υλικά και κάνοντας χρήση προηγμένου λογισμικού εξασφαλίζει μεγαλύτερη υπολογιστική δύναμη και ταχύτερη μεταφορά δεδομένων. Ακόμα και σε περίπτωση ταυτόχρονων πολύπλευρων εργασιών ο νέος ηλεκτρονικός πίνακας ελέγχου προσφέρει όλα τα εχέγγυα για την κορυφαία απόδοση της λειτουργίας της μηχανής. Εύκολη σάρωση με το λογισμικό PCDMIS Λειτουργία Προσαρμοζόμενης Σάρωσης Η υψηλή παραγωγικότητα της DEA GLOBAL Silver βρίσκει κυρίως πεδίο εφαρμογής στην διαδικασία μέτρησης & ελέγχου τεμαχίων. Η νέα λειτουργία - Προσαρμοζόμενη Σάρωση - του λογισμικού PC-DMIS, σας επιτρέπει να πετύχετε την βέλτιστη σάρωση ενός τεμαχίου, εύκολα και αποτελεσματικά. Απλώς εισάγετε τις ανοχές των χαρακτηριστικών του τεμαχίου στην ειδική φόρμα του PC-DMIS και αφήστε το λογισμικό να εκτελέσει όλα τα υπόλοιπα. Η λειτουργία προσαρμοζόμενης σάρωσης του PC-DMIS υπολογίζει τις βέλτιστες παραμέτρους ανίχνευσης ακόμη και σε τεμάχια σύνθετης γεωμετρίας. Κάντε τον προγραμματισμό μέτρησης εύκολο με την λειτουργία προσαρμοζόμενης σάρωσης του PC-DMIS. Παραγωγικότητα μέσω της αυτοματοποίησης Όλα τα συστήματα φόρτωσης και εκφόρτωσης τεμαχίων, είτε χειροκίνητα είτε αυτόματα είτε ακόμα και ρομποτικά, μπορούν εύκολα να συνεργαστούν με την DEA GLOBAL Silver. Είτε απλώς πρόκειται για τη βελτίωση της διαδικασίας μέτρησης μεταξύ των κύκλων παραγωγής ή της πλήρους ενσωμάτωσης μιας CMM στην παραγωγική διαδικασία, μια ομάδα ιδιαίτερα πεπειραμένων μηχανικών είναι στη διάθεσή σας με στόχο να βρεθεί η βέλτιστη λύση στην εφαρμογή σας. Έλεγχος και μέτρηση χωρίς διακοπή Αξιοποιήστε πλήρως την αυξημένη απόδοση και ευελιξία της DEA GLOBAL Silver και στον χώρο της παραγωγής. Τα συστήματα ασφαλείας που βασίζονται σε μια σειρά από σαρωτές laser μεγιστοποιούν την απόδοση της μετρητικής μηχανής και εξασφαλίζουν την ασφάλεια κατά τη διάρκεια της διαδικασίας μέτρησης. Το σύστημα διαχειρίζεται ταυτόχρονα δύο διαφορετικές περιοχές. Επιβραδύνει την CMM, όταν κάποιος μπει σε μια προκαθορισμένη ζώνη προειδοποίησης και στην συνέχεια επιστρέφει αυτόματα στην πλήρη ταχύτητα μόλις η περιοχή είναι και πάλι ελεύθερη. Αντίθετα, η CMM σταματά αμέσως μόλις κάποιος εισχωρήσει στην λεγόμενη ζώνη ασφαλείας. 6 DEA GLOBAL Silver

7 DEA GLOBAL Silver 7

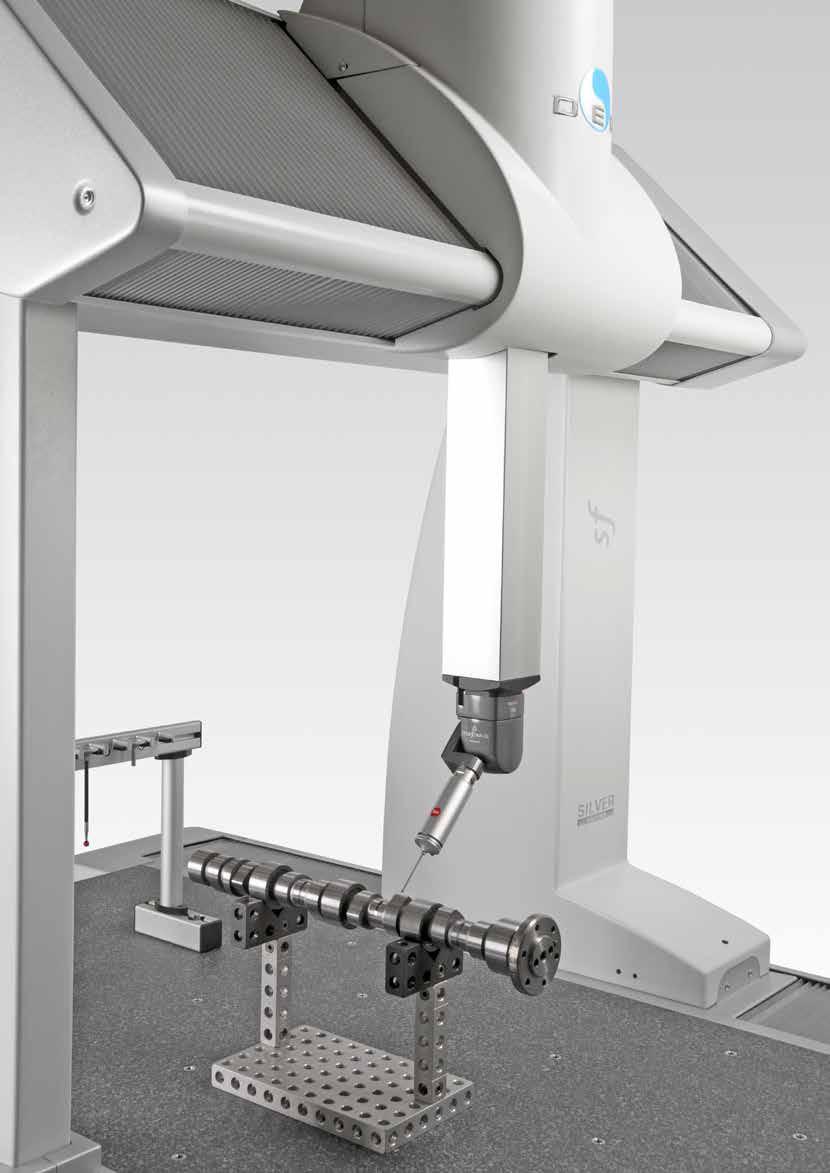

8 DEA GLOBAL SILVER SF: ΟΠΟΥ ΥΠΑΡΧΕΙ ΔΡΑΣΗ Η DEA GLOBAL Silver SF αποδεικνύει την ευελιξία της σε οποιοδήποτε περιβάλλον. Ούτε οι απότομες αλλαγές θερμοκρασίας, ούτε οι δονήσεις αλλά ούτε και η σκόνη του χώρου παραγωγής μπορούν να μειώσουν την αξιοπιστία αυτής της CMM. Αυτό το μοντέλο σας προσφέρει την μέγιστη ακρίβεια ακόμα και στις πιο αντίξοες περιβαλλοντικές συνθήκες που μπορούν να επικρατήσουν στον χώρο της παραγωγής. Η DEA GLOBAL Silver SF εξασφαλίζει ακριβείς μετρήσεις ακόμη και σε θερμοκρασίας από 15 C έως 30 C. Ένα δίκτυο από θερμικούς αισθητήρες ανιχνεύει με ακρίβεια τη θερμοκρασία του πλαισίου της CMM αλλά και του τεμαχίου. Προηγμένοι θερμικοί αλγόριθμοι αντισταθμίζουν, σε πραγματικό χρόνο, τα θερμοκρασιακά δεδομένα. Πιστοποιημένες οπτικές κλίμακες ελαχιστοποιούν τα σφάλματα μέτρησης σε συνθήκες θερμοκρασίας ακόμα και αρκετά πέραν των 20 C προσφέροντας εγγυήσεις για την ακρίβεια μετρήσεων της μηχανής. Επιπλέον, η DEA GLOBAL Silver SF παρέχει πρόσθετη προστασία από τη σκόνη μέσω ειδικών καλυμμάτων κατά τους Χ και Υ άξονες. Τέλος, υπάρχουν αρκετές διαθέσιμες επιλογές για να διασφαλίσετε την αξιοπιστία των μετρήσεων της CMM ακόμα και στις πιο απαιτητικές συνθήκες του χώρου παραγωγής. Για παράδειγμα, η επιλογή ενεργών αποσβεστήρων κραδασμών για την ενίσχυση της προστασίας της CMM από τις δονήσεις. Επίσης, βιομηχανικά ερμάρια για την προστασία των ηλεκτρονικών συσκευών, υπολογιστών αλλά και περιφερειακών της CMM απέναντι σε τυχόν αλληλεπιδράσεις με το περιβάλλον. Λογισμικό PC-DMIS STI+ Η καταλληλότητα της DEA GLOBAL Silver SF για τον χώρο της παραγωγής διασφαλίζεται επίσης από το λογισμικό PC-DMIS STI + (Single Touch Interface). Το συγκεκριμένο λογισμικό απλοποιεί και επιταχύνει σημαντικά την διαδικασία μετρήσεων καθώς επιτρέπει την προσθήκη απλοποιημένων συντομεύσεων στο PC-DMIS. To PC-DMIS STI + μπορεί να απλοποιήσει την χρήση μιας CMM τόσο που να μοιάζει με την χρήση ενός ελεγκτήρα go / no go διατηρώντας όμως την ευελιξία και τις δυνατότητες μιας εξελιγμένης CMM. Επιτρέπει ακόμη και σε λιγότερο έμπειρους χρήστες την εκτέλεση προγραμμάτων μέτρησης γρήγορα και εύκολα, την δημιουργία αναφορών μέτρησης κλπ., χωρίς να χρειάζεται να εμβαθύνουν στο λογισμικό PC-DMIS. 8 DEA GLOBAL Silver

9 DEA GLOBAL Silver 9

10 ΜΕΤΡΗΣΤΕ ΜΕ ΑΝΕΣΗ Όταν ξεκινήσαμε τον σχεδιασμό και την ανάπτυξη της νέας DEA GLOBAL Silver, περά από τις επιδόσεις της μηχανής είχαμε επίσης στον νου μας την άνεσή σας. Έχουμε κάνει την διαδικασία της μέτρησης των τεμαχίων όσο πιο άνετη και βολική θα μπορούσε να γίνει. Η νέα DEA GLOBAL Silver είναι εξοπλισμένη με το νέο χειριστήριο JogBox (UJB) το οποίο έχει σχεδιαστεί για να αντέχει στις δύσκολες συνθήκες της παραγωγής με χαρακτηριστικό την βελτιωμένη αντοχή σε πτώσεις και χτυπήματα. Εργονομικό και έξυπνο Χάρη στον εργονομικό σχεδιασμό, την έγχρωμη οθόνη αφής και την δυνατότητα έξυπνων λειτουργιών, το νέο χειριστήριο UJB προσφέρει πραγματική ευελιξία. Η διάταξη των συμβόλων στην οθόνη αφής έχει μελετηθεί και αναπτυχθεί με σκοπό να ανταποκρίνεται όσο το δυνατόν καλύτερα στις εργονομικές σας ανάγκες κατά την διάρκεια της χρήσης της CMM. Για παράδειγμα, έχουμε σχεδιάσει ειδικές οθόνες με πιο φαρδιά κουμπιά για να μπορείτε να τα χρησιμοποιείται σε περίπτωση που φοράτε γάντια εργασίας. Το χειριστήριο UJB διαθέτει την δυνατότητα διασύνδεσης με το PC-DMIS μέσω Bluetooth. Με αυτό τον τρόπο μειώνεται σημαντικά η ανάγκη μετακινήσεων από και προς την CMM, την οθόνη του υπολογιστή αλλά και του πληκτρολόγιου. Τεχνικά Χαρακτηριστικά 3.5 LCD έγχρωμη οθόνη αφής Δείκτης προστασίας IP54 Λειτουργία για δεξιόχειρες αλλά και αριστερόχειρες Ανοικτή F/W αρχιτεκτονική για μέγιστη ευελιξία 10 DEA GLOBAL Silver

11 DEA GLOBAL Silver 11

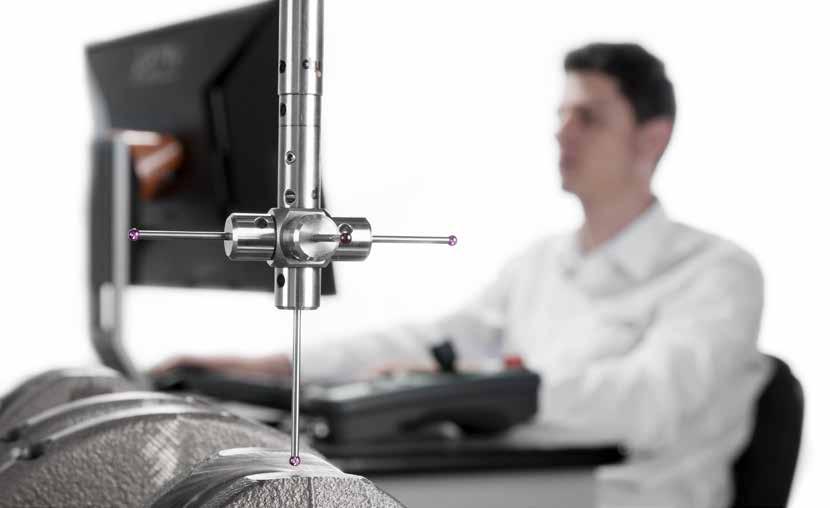

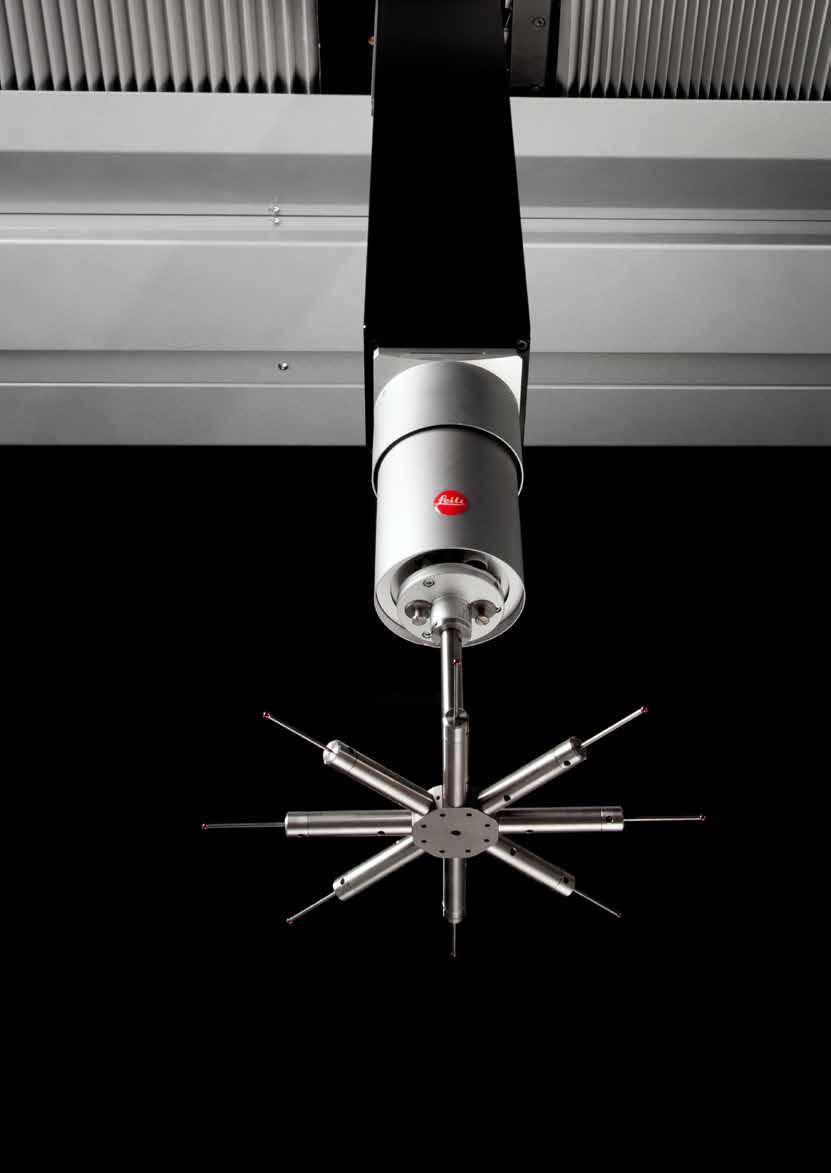

12 ΣΚΕΦΤΕΙΤΕ ΟΛΟΚΛΗΡΩΜΕΝΑ: ΣΥΣΤΗΜΑΤΑ ΑΙΣΘΗΤΗΡΩΝ HEXAGON METROLOGY Θα θέλατε να μετρήσετε τεμάχια χρησιμοποιώντας την σάρωση αφής και αυτό να γίνεται με ακρίβεια ακόμα και στον χώρο της παραγωγής; Κατασκευάζετε πλαστικά εξαρτήματα ή εξαρτήματα από μαλακά υλικά, για τα οποία μόνο αισθητήρες λέιζερ θα μπορούσαν να χρησιμοποιηθούν; Τότε η νέα DEA GLOBAL Silver είναι η απάντηση. Μια πλήρη σειρά από αισθητήρες καλύπτουν όλες τις πιθανές εφαρμογές. Οι αισθητήρες επαφής- απελευθέρωσης (Touch-trigger) TESASTAR, οι υψηλής ταχύτητας αισθητήρες σάρωσης Leitz και το τελευταίο νέο μέλος της οικογένειας Hexagon Metrology ο αισθητήρας λέιζερ CMS106 ανοίγουν νέους ορίζοντες στις χρήσεις της DEA GLOBAL Silver. ΣΤΑΘΕΡΕΣ ΚΕΦΑΛΕΣ ΣΑΡΩΣΗΣ. Το LSP-X5 από την Leitz είναι μια σταθερή 3D κεφαλή σάρωσης. Η πολύ υψηλή ακρίβεια και επαναληψιμότητά της είναι εγγυημένη ακόμη και με την χρήση εξαιρετικά μεγάλων προεκτάσεων και απολήξεων έως 500mm σε μήκος και μέχρι 500g σε βάρος. Με στόχο την επιπλέον προστασία της κεφαλής του αισθητήρα, το LSP-X5 διαθέτει ένα αυτόνομο σύστημα για την αποφυγή συγκρούσεων. Είναι το ιδανικό εργαλείο για την μέτρηση υψηλής ακρίβειας μηχανικών μερών και πολύπλοκων γεωμετριών. Το LSP-X3C είναι μια συμπαγής, οικονομική αλλά και εξαιρετικά ακριβής 3D κεφαλή σάρωσης. Μπορούν να προσαρμοσθούν επεκτάσεις και απολήξεις μήκους μέχρι και 360 mm. Το LSP-X1c αποτελεί το επόμενο βήμα στην σμίκρυνση των κεφαλών σάρωσης Leitz. Επιτρέπει ευέλικτες και ακριβείς μετρήσεις για ένα εξαιρετικά ευρύ φάσμα εφαρμογών. Το LSP-X1c υποστηρίζει όλες τις βασικές λειτουργίες, όπως η μέτρηση σημείου αλλά και συνεχή σάρωση με στόχο την υψηλή ταχύτητα και ακρίβεια στην μέτρηση της γεωμετρίας αλλά και του προφίλ του τεμαχίου. 12 DEA GLOBAL Silver

13 DEA GLOBAL Silver 13

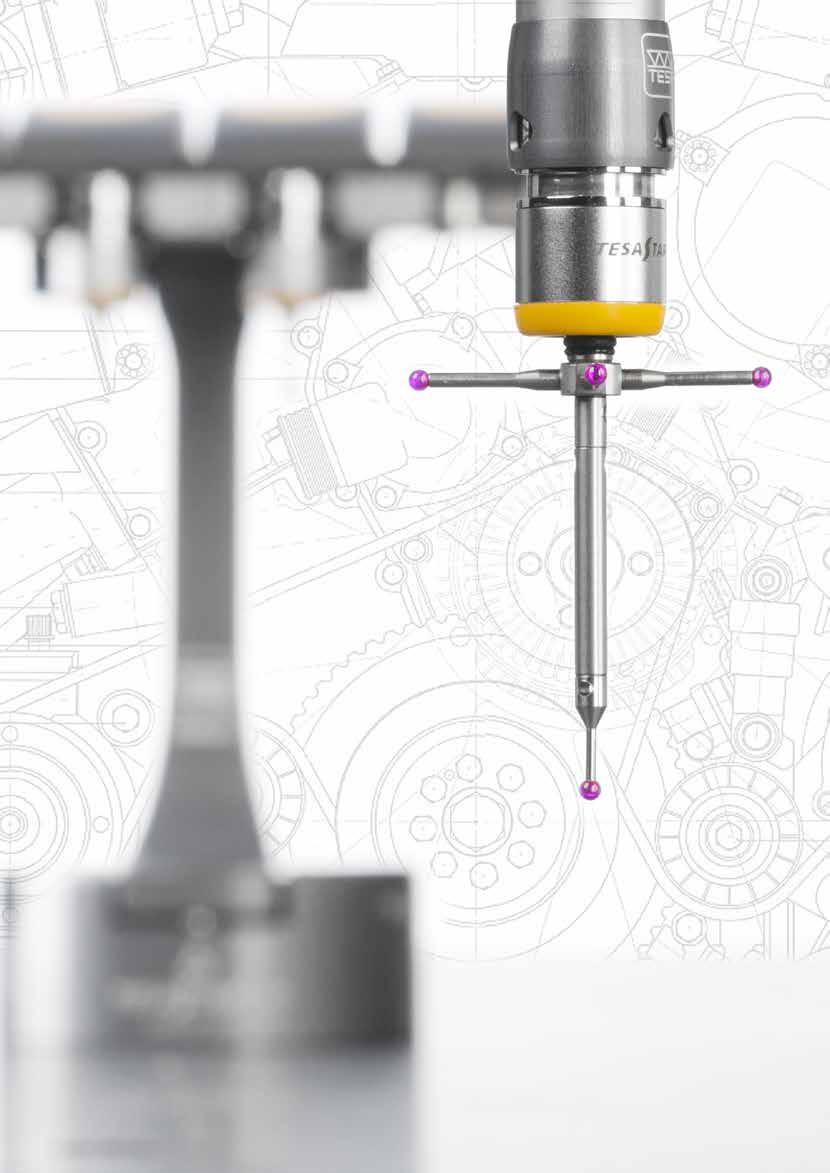

14 ΚΕΦΑΛΕΣ ΑΙΣΘΗΤΗΡΩΝ ΔΙΑΚΡΙΤΩΝ ΘΕΣΕΩΝ Οι μηχανοκίνητες κεφαλές αισθητήρων TESASTARm-και TESASTAR s.m. έχουν την δυνατότητα επιλογής συγκεκριμένων θέσεων με βήμα 5. Αυτό σημαίνει συνολικά θέσεις. Επίσης χαρακτηριστικό γνώρισμα των κεφαλών αυτών είναι η υψηλή ταχύτητα μετάβασης στην επιθυμητή θέση. Η κεφαλή TESASTAR-sm μπορεί να τοποθετηθεί στο εσωτερικό του άξονα Ζ της CMM με σκοπό την εξοικονόμηση χώρου. ΑΙΣΘΗΤΗΡΕΣ ΕΠΑΦΗΣ- ΑΠΕΛΕΥΘΕΡΩΣΗΣ ΑΝΑΛΟΓΙΚΟΙ ΑΙΣΘΗΤΗΡΕΣ Οι TESASTAR-p και TESASTAR-mp είναι συμπαγείς αισθητήρες Επαφής- Απελευθέρωσης 5-δρόμων. Αναφορικά με την δύναμη που απαιτείται για να ενεργοποιηθεί η διαδικασία λήψης σημείου μέτρησης ο χρήστης μπορεί να επιλέξει μια από τις τέσσερις επιλογές: Χαμηλή, κλασσική, μέτρια και μεγάλη δύναμη. Ο αισθητήρας TESASTAR-mp αποτελείται από δύο μέρη: το κυρίως σώμα του αισθητήρα και το στοιχείο συγκράτησης της απόληξης. Τα στοιχεία συγκράτησης των απολήξεων μπορούν εύκολα και γρήγορα να αλλαχθούν είτε με χειροκίνητη είτε με αυτόματη λειτουργία μέσω ενός εξαιρετικά ακριβές και επαναλήψιμο μαγνητικό ισοστατικό σύστημα σύσφιγξης - χωρίς την ανάγκη για επαναπροσδιορισμό της απόληξης. Το LSP-X1 είναι ένας ιδιαίτερα ακριβής αισθητήρας 3D σάρωσης απόλυτα συμβατός με την κεφαλές διακριτών θέσεων όπως η TESASTAR-m. Ο αισθητήρας προσφέρει τόσο την δυνατότητα μέτρησης σημείων όσο και συνεχούς σάρωσης. Υπάρχουν διαφορετικές εκδόσεις ανάλογα με τα μήκη των απολήξεων. ΑΙΣΘΗΤΗΡΑΣ LASER O CMS106 είναι ένας υψηλής ακρίβειας, πλήρως αυτόματος, αισθητήρας laser γραμμής. Τα κυριότερα χαρακτηριστικά του είναι: - Τρία επίπεδα zoom με μια γραμμή laser είτε 24 είτε 60 είτε 124 mm - Αυτόματη, σε πραγματικό χρόνο, ρύθμιση της ισχύος λέιζερ Ο αισθητήρας laser CMC 106 παρέχει τα περισσότερα μετρητικά δεδομένα από οποιοδήποτε άλλο αισθητήρα. Τα αποτελέσματα είναι απόλυτα αξιόπιστα σε ακόμα λιγότερο χρόνο ακόμα και σε μέτρηση υπό γωνία +/- 60 από την επιφάνεια. Είναι κατάλληλος για τη μέτρηση σχεδόν οποιουδήποτε υλικού, συμπεριλαμβανομένων μηχανοποιημένα, ημιτελή, χυτά βαμμένα μέταλλα, ανθρακονήματα, πλαστικά, πήλινα, λάστιχο, ξύλο, κεραμικά κ.α. 14 DEA GLOBAL Silver

15 DEA GLOBAL Silver 15

16 ΜΟΝΑΔΙΚΗ ΕΥΕΛΙΞΙΑ Με μια μεγάλη επιλογή από αισθητήρες και λογισμικά μετρήσεων, μοντέλα μετρητικών μηχανών για έλεγχο & μέτρηση στον χώρο του εργαστηρίου αλλά και στην παραγωγή και μια ποικιλία από προαιρετικά παρελκόμενα που καλύπτουν μια ευρεία γκάμα εφαρμογών σίγουρα υπάρχει κάποιο μοντέλο DEA GLOBAL Silver που να ταιριάζει απόλυτα στις απαιτήσεις σας. DEA GLOBAL Silver Classic Η οικονομική λύση για τις συνήθεις εφαρμογές μέτρησης και ελέγχου Γενικά μηχανολογικά και πρισματικά τεμάχια. Αρχικές δοκιμές δείγματος, ελέγχος διαδικασίας, επιθεωρήσεις των στοιχείων του εξοπλισμού Μετρήσεις Σημείο με Σημείο και προαιρετικά αναβάθμιση για λειτουργία σάρωσης Προαιρετικά: Σύστημα CLIMA για την αντιστάθμιση της θερμοκρασίας DEA GLOBAL Silver Advantage Μέγιστη αποδοτικότητα και ακρίβεια χωρίς συμβιβασμούς Για κάθε εργασία μέτρησης και ελέγχου. Διαστασιολογικός έλεγχος πρισματικών τεμαχίων υψηλής ακρίβειας, επιθεώρηση τεμαχίων με πολύπλοκες γεωμετρίες όπως πτερύγια τουρμπίνας, γρανάζια κ.α Κορυφαίο επίπεδο δυναμικής και ακρίβειας Τεχνολογία πολλαπλών-αισθητήρων: Χρήση όλου του φάσματος των αισθητηρίων επαφής και μη επαφής, υψηλής ακρίβειας κεφαλές συνεχούς σάρωσης σάρωσης. Δυνατότητα χρήσης μεγάλων προεκτάσεων και απολήξεων. Mοντέλα με διαστάσεις μέχρι και 15.xx xx.18 για την επιθεώρηση πολύ μεγάλων τεμαχιών Προαιρετικά: Σετ ασφάλειας Σύστημα αντιστάθμιση θερμοκρασίας CLIMA 16 DEA GLOBAL Silver

17 DEA GLOBAL Silver Performance Ενισχυμένη ευελιξία και ακρίβειες μετρήσεων σε προσιτή τιμή Ευρύ φάσμα εφαρμογών μέτρησης, από πρισματικές έως πολύπλοκες γεωμετρίες ή τεμάχια ελεύθερης μορφής Τεχνολογία πολλαπλών αισθητήρων: επαφής -απελευθέρωσης, σάρωσης και μη επαφής αισθητήρες, σταθερές κεφαλές σάρωσης για υψηλής ακρίβειας μετρήσεις & αναλύσεις σφάλματος μορφής Αντιστάθμιση θερμοκρασίας CLIMA DEA GLOBAL Silver SF Η ιδανική λύση για τον έλεγχο διαστάσεων στο δύσκολο περιβάλλον της παραγωγής Γενικές εφαρμογές μέτρησης για το χώρο τη παραγωγής συμπεριλαμβανομένου έλεγχου έναρξης παραγωγής, διαδικασία ελέγχου προσανατολισμένη σε ιδιαίτερο χαρακτηριστικό του τεμαχίου, επιθεώρηση των εργαλείων κλπ Μέγιστη ακρίβεια για λειτουργία σε θερμοκρασίες που κυμαίνονται από C έως και C Θερμοκρασιακή αντιστάθμιση βασιζόμενη σε πλήθος αισθητηρίων Προστατευτικά τύπου φισούνας για τους άξονες Χ και Υ Προαιρετικά: Λογισμικό PC-interface DMIS STI + για απλοποιημένη διαχείρηση Ενεργοί αποσβεστήρες κραδασμών Σετ Ασφάλειας Βιομηχανικό ερμάριο για προστασία του H/Y, Ηλεκτρονικών μερών καθώς και των περιφερειακών DEA GLOBAL Silver 17

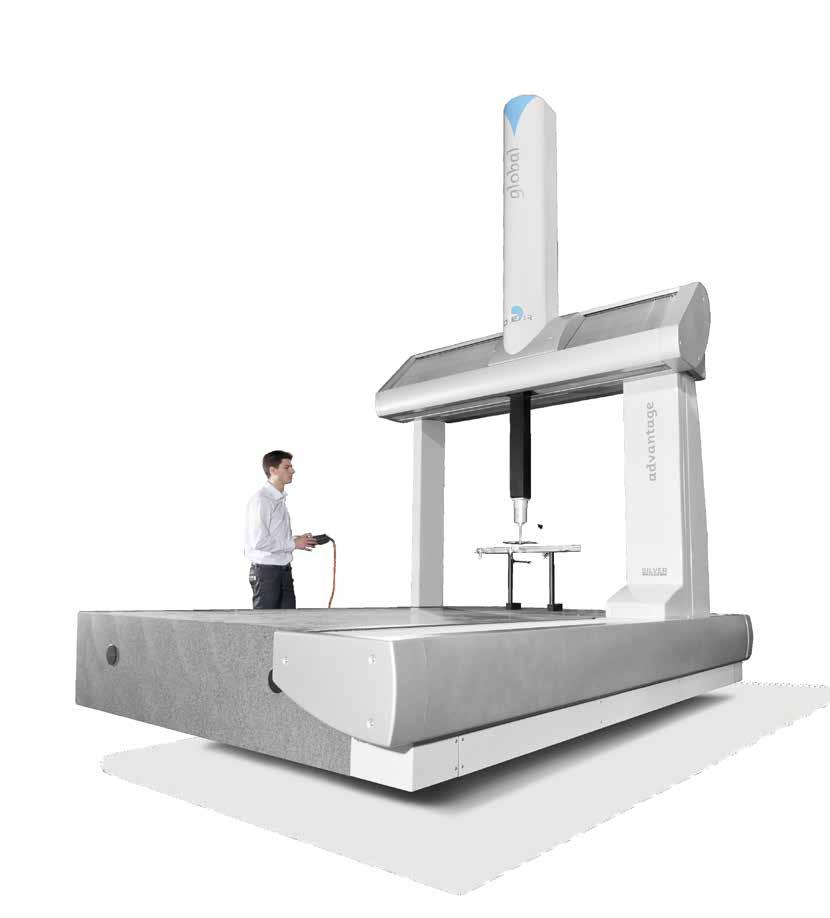

18 ΑΠΟ MINI-ΣΕ-MAXI-CMM Νέα μοντέλα: τα μοντέλα 20.xx.18 που ενισχύουν το ήδη υπάρχον εύρος μοντέλων 15.xx.14 και 20.xx.15 θεωρούνται ιδεώδη για την επιθεώρηση μεγάλων και βαριών τεμαχίων. Δεν απαιτούνται ειδικές βάσεις στήριξης. Δεν έχει σημασία πόσο μικρό ή μεγάλο είναι το τεμάχιο που θέλετε να επιθεωρήσετε. Η DEA GLOBAL Silver θα σας προσφέρει την λύση ξεκινώντας από έναν μικρό όγκο μετρήσεων όπως 500 x 500 x 500mm έως πολύ μεγάλα τεμάχια Όλα τα μοντέλα διαθέτουν την τεχνολογία πολλαπλών αισθητήρων: Επιτρέπουν δηλαδή τη χρήση των αισθητήρων επαφήςαπελευθέρωσης καθώς επίσης και την χρήση αναλογικών αισθητήρων σάρωσης ή αισθητήρων laser ακόμα και στο ίδιο κύκλο μέτρησης. Για να έχετε απεριόριστη πρόσβαση ακόμα και στο πιο δυσπρόσιτα σημεία των τεμαχίων η DEA GLOBAL Silver μπορεί να εξοπλιστεί επίσης με την σέρβο κεφαλή CW43L-mw της DEA που υποστηρίζει επεκτάσεις του αισθητήρα μήκους έως και 570mm. 18 DEA GLOBAL Silver

19 DEA GLOBAL Silver 19

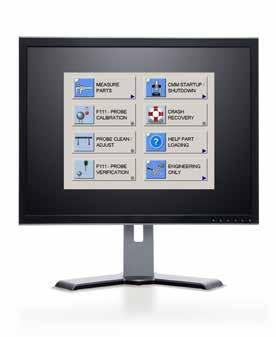

20 Λογισμικό για κάθε απαίτηση Επιλέξτε από τρεις διαφορετικές εκδόσεις του μετρολογικού λογισμικού PC-DMIS: Το PC-DMIS PRO λειτουργεί σε περιβάλλον με γραφικά, εύκολο στην κατανόηση βασικών λειτουργιών, χωρίς να απαιτείται η χρήση των δεδομένων CAD. Μια σειρά από βοηθητικές λειτουργίες σας επιτρέπουν να εξοικειωθείτε μαζί του και γρήγορα να κατανοήσετε τις πλέον σημαντικές λειτουργίες. Είναι το πλέον ενδεδειγμένο λογισμικό για απλές διαδικασίες ελέγχου & μετρήσεων. Λειτουργίες: Πλήρες περιβάλλον προγραμματισμού Προσαρμοζόμενα μενού Ρουτίνες γρήγορης εκκίνησης για τη βαθμονόμηση του αισθητήρα, ευθυγράμμισης τεμαχίων Προσαρμοζόμενα εργαλεία αναφοράς και προηγμένα εργαλεία εκθέσεων. Έξυπνη λειτουργία Ανίχνευσε Πήγαινε (Probe and Go) με σκοπό την αυτόματη αναγνώριση του τύπου του χαρακτηριστικού και τη δημιουργία διαδραστικών γραφικών αναπαραστάσεων 20 DEA GLOBAL Silver

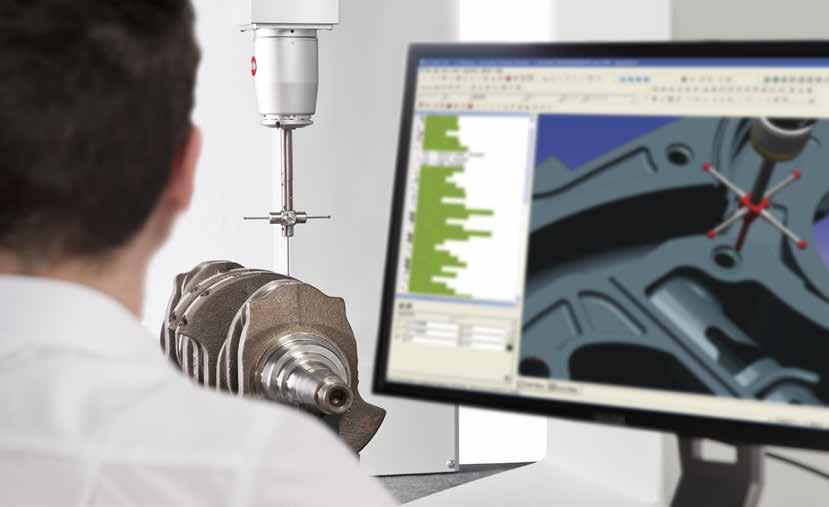

21 Το PC-DMIS CAD εισάγει την πληροφορία των μοντέλων CAD στην μετρολογία. Περιλαμβάνει όλες τις λειτουργίες του PC-DMIS PRO και επιπλέον: Πλήρης δυνατότητα 3D αναπαράστασης, συμπεριλαμβανομένων ψηφιοποιημένων εικόνων από τα μέρη και εξαρτήματα: ο χρήστης μπορεί να ελέγξει την διάταξη αλλά και το πρόγραμμα μέτρησης σε ένα εικονικό περιβάλλον πριν από την πραγματική επιθεώρηση. Δυνατότητα δημιουργίας μοντέλων CAD από άγνωστα αντικείμενα για εφαρμογές αντίστροφης μηχανολογίας. Βελτιωμένη εισαγωγή αρχείων με μορφές όπως VDAFS, IGES, DXF, DWG, STEP, XYZIJK, STL, DES και DMIS Προαιρετική επιλογή του λογισμικού Άμεσης CAD Διασύνδεσης (Direct CAD Interface (DCI)) για να δημιουργήσετε προγράμματα μέτρησης απευθείας από ένα φυσικό CAD μοντέλο χρησιμοποιώντας τους αλγόριθμους αλλά και τα εργαλεία του CAD Προαιρετική επιλογή του λογισμικού Άμεσης CAD Μετάφρασης (Direct CAD Translator (DCT)) το οποίο σας επιτρέπει τη χρήση ενός φυσικού μοντέλου CAD, ακόμη και αν δεν είναι διαθέσιμο στο CAD σύστημα σας. PC-DMIS CAD++ προσφέρει πρόσθετες λειτουργίες μέτρησης, σε σχέση με PC-DMIS CAD, που επιτρέπουν την γρήγορη και αποτελεσματική μέτρηση πολύπλοκων σχημάτων όπως πτερύγια στροβίλων, χυτά τμήματα, μοντέλα, μεταλλικά φύλλα και τεμάχία με καμπύλες επιφάνειες. Λειτουργίες: Περιστροφική, τμηματική, γραμμική ανοικτού και κλειστού βρόχου σάρωση Περιμετρική, τμηματική, UV και ακραίου σημείου σάρωση Πλήρης προσομοίωση του αισθητήρα Πλήρης σειρά εργαλείων για μέτρηση στοιχείων λεπτού τοιχώματος DEA GLOBAL Silver 21

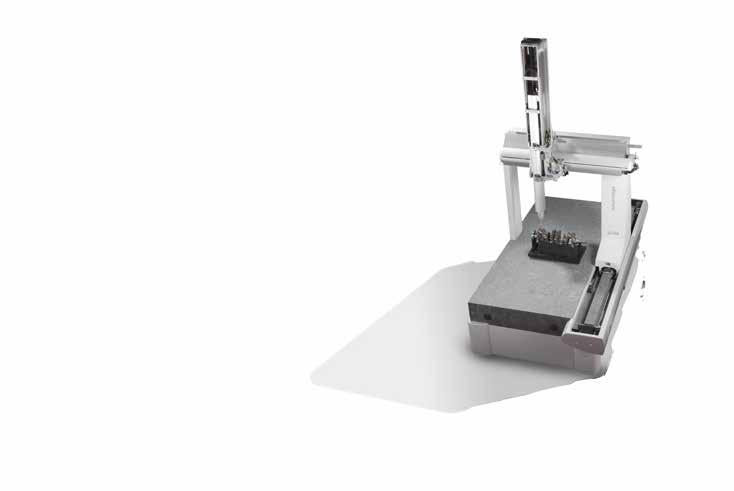

22 ΜΙΑ ΙΔΕΑ ΠΟΥ ΑΠΟΔΕΙΧΤΗΚΕ ΣΤΗΝ ΠΡΑΞΗ Τα μηχανικά μέρη της DEA GLOBAL Silver έχουν περάσει έναν άκρως εξονυχιστικό έλεγχο. Η κατασκευή τους βασίζεται στη σταθερότητα, ακρίβεια και αποτελεσματικότητα. Εξαιρετικά άκαμπτο πλαίσιο κατασκευασμένο από αλουμίνιο Δοκός τεχνολογίας TRICISION Δοκός τριγωνικής διατομής για μεγαλύτερη ακαμψία, σταθερότητα αλλά και βελτιωμένη απόδοση. μετρήσεων. Η θερμότητα που προκαλείται από τους απομακρυσμένους κινητήρες δεν έχει καμία σημαντική επίδραση στην ακρίβεια των μετρήσεων. Υψηλής ανάλυσης κλίμακες Με πιστοποιημένους συντελεστές διαστολής (DEA GLOBAL Silver μοντέλα SF) Άξονας Ζ ιδιαίτερα δύσκαμπτος και μεγάλης διατομής Κατασκευασμένος από ελαφρύ κράμα αλουμινίου για τα μοντέλα από 05.xx.05 έως τα 15.xx.14 και από καρβίδιο του πυριτίου για τα μοντέλα από 20.xx.15 και 20.xx.18. Παράλληλα βελτιστοποιεί τη χρήση κάθετων προεκτάσεων στις κεφαλές των αισθητήρων. Σταθερή τράπεζα γρανίτη Αντέχει σε όλες τις δονήσεις. Μονοκόμματη κατασκευή με δίπλωμα ευρεσιτεχνίας για τους οδηγούς κίνησης που είναι κατασκευασμένοι με μηχανολογική ακρίβεια. Έτσι διασφαλίζεται ομαλή κίνηση με σκοπό την υψηλή ακρίβεια των μετρήσεων και την επαναληψιμότητα. Αντίβαρο με πατενταρισμένο σχεδιασμό Για βελτιωμένες μετρητικές επιδόσεις. Έδρανα αέρος ακριβείας Για μετατόπιση με μέγιστη ακρίβεια στους οδηγούς κίνησης. Προσφέρουν βέλτιστη επαναληψιμότητα των μετρήσεων και ανθεκτικότητα του συστήματος σε βάθος χρόνου. Εύκολη συντήρηση χάρη στα ελατήρια τύπου Belleville τα οποία εξασφαλίζουν σταθερή επιβολή δύναμης κατά μήκος όλης της διαδρομής του μηχανήματος. Ιμάντες κλειστού βρόχου από ενισχυμένο χάλυβα με ελλειπτικό προφίλ. Το αποτέλεσμα είναι η μείωση των κραδασμών της μηχανής ακόμα και σε υψηλές ταχύτητες σάρωσης. CLIMA Σύστημα θερμική αντιστάθμισης το οποίο επιτρέπει την διατήρηση της ακρίβειας των μετρήσεων σε ένα ευρύ φάσμα θερμοκρασιών (16-26 C). Ελαστομερές σύστημα απόσβεσης κραδασμών Με δυνατότητα μεταβολής του συντελεστή ακαμψίας του συστήματος για αποτελεσματικό έλεγχο των κραδασμών. Κινητήρες τοποθετημένοι στα άκρα της μηχανής Με αυτό τον τρόπο μειώνεται η κινούμενη μάζα και έτσι επιταχύνεται η διαδικασία των Περιοχή ελεγχου προσβάσιμη απ όλες τις μεριές Μικρό ίχνος Για την εγκατάσταση της μηχανής ακόμα και σε μικρούς χώρους. 22 DEA GLOBAL Silver

23 Διαδρομή (mm) Moντέλα Classic Performance Advantage SF X Y Z DEA GLOBAL Silver 23

24 ΦΟΡΗΤΟΙ ΜΕΤΡΗΤΚΟΙ ΒΡΑΧΙΟΝΕΣ ΦΟΡΗΤΟΙ ΜΕΤΡΗΤΚΟΙ ΒΡΑ- ΧΙΟΝΕΣ CMMS ΓΕΦΥΡΑΣ CMMS ΟΡΙΖΟΝΤΙΟΥ ΒΡΑΧΙΟΝΑ CMMS ΠΥΛΩΝΩΝ ΣΥΣΤΗΜΑΤΑ ΠΟΛΛΑΠΛΩΝ ΑΙΣΘΗΤΗ- ΡΩΝ & ΟΠΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΣΑΡΩΤΕΣ ΛΕΥΚΟΥ ΦΩΤΟΣ CMMS ΜΕΓΙΣΤΗΣ ΑΚΡΙΒΕΙΑΣ ΑΙΣΘΗΤΗΡΕΣ ΟΡΓΑΝΑ ΜΕΤΡΗΣΗΣ ΑΚΡΙΒΕΙΑΣ ΛΟΓΙΣΜΙΚΟ ΜΕΤΡΗΣΕΩΝ Η Hexagon Metrology προσφέρει ένα ολοκληρωμένο φάσμα προϊόντων και υπηρεσιών για όλες τις βιομηχανικές εφαρμογές μετρολογίας σε τομείς όπως η αυτοκινητοβιομηχανία, η αεροδιαστημική, η ενεργεια και η ιατρική. Υποστηρίζουμε τους πελάτες μας και τους προσφέρουμε πληροφορίες σε όλο τον κύκλο ζωής ενός προϊόντος - από την ανάπτυξη και το σχεδιασμό μέχρι την παραγωγή, τη συναρμολόγηση και την τελική επιθεώρηση. Για περισσότερες πληροφορίες, επισκεφθείτε το Η Hexagon Metrology είναι μέρος της Hexagon (Σκανδιναβικό Χρηματιστήριο: ΗΕΧΑ Β). Η Hexagon είναι ο κορυφαίος παγκόσμια πάροχος τεχνολογιών που αφορούν τον σχεδιασμό, μέτρηση και απεικόνιση. Με περισσότερες από 20 εγκαταστάσεις παραγωγής, 70 Μετρολογικά κέντρα για την παροχή υπηρεσιών, παρουσιάσεων και ενημερώσεων αλλά και με ένα δίκτυο περισσοτέρων από 100 αντιπροσώπων και στις πέντε ηπείρους, προσφέρουμε την δυνατότητα στους πελάτες μας, σε όλο τον κόσμο, να ελέγχουν πλήρως τη διαδικασία παραγωγής τους, τη βελτίωση της ποιότητας των προϊόντων τους και την αύξηση της παραγωγικότητας τους. Μάθετε περισσότερα στο Hexagon Metrology. Part of Hexagon Όλα τα δικαιώματα διατηρούνται. Λόγω της συνεχιζόμενης ανάπτυξης του προϊόντος, η Hexagon Μετρολογίας διατηρεί το δικαίωμα να αλλάξει τις προδιαγραφές του προϊόντος χωρίς προηγούμενη ειδοποίηση.
