1 GR ΤΙΜΟΚΑΤΑΛΟΓΟΣ Ισχύει από Τιμές χωρίς ΦΠΑ Σεπτέμβριος

2 ΣΥΣΤΗΜΑΤΑ ΚΑΠΝΟΔΟΧΩΝ ALMEVA ΧΑΡΑΚΤΗΡΗΣΤΙΚΑ ΒΑΣΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ Πλεονεκτήματα Πρόκειται για ένα σύγχρονο, προηγμένο σύστημα καπνοδόχων με δοκιμασμένη στο χρόνο διαδικασία που έχει πετύχει την απόλυτη ακρίβεια και ποιότητα σωληνώσεων, μπλοκ και όλων των υπολοίπων εξαρτημάτων. Η σχεδιασμένη με ακρίβεια υποδοχή σύνδεσης παρέχει εξαιρετικά υδραυλικά χαρακτηριστικά σωληνώσεων. Έτσι διασφαλιζεται η άψογη ροή καύσης και χαμηλές πιθανότητες φραγής. Οι υποδοχές σύνδεσης σφραγίζονται με ελαστομερείς δακτύλιους που εξασφαλίζουν εξαιρετική δυναμική σφραγίσματος και μακροχρόνια ευλυγισία σύνδεσης και σε αντίθεση με άλλα συστήματα, επιτρέπουν την γρήγορη και εύκολη ολοκλήρωση του συστήματος. Η απρόσκοπτη εργασία, η γρήγορη συναρμολόγιση και η εύκολη επιθεώριση έχουν σαν αποτέλεσμα την υψηλή παραγωγικότητα κατά την εγκατάσταση νέας καπνοδόχου ή την ανακαίνιση υφιστάμενων. Χρήση ανάλογα με τον τύπο της συσκευής και το είδος της διαδρομής των καυσαερίων - Στραγγίζει τα καυσαέρια από λέβητες συμπύκνωσης και χαμηλών θερμοκρασιών με μέγιστη θερμοκρασία καυσαερίων στην έξοδο της συσκευής τους 120 C. - Έχει σχεδιαστεί κυρίως για πιεστικές και υπέρπιεστικές διαδρομές καυσαερίων συνθήκες Η1:5000Pa & Ρ1:200Pa (η πίεση στην εσωτερική επιφάνεια της καπνοδόχου κατά την διάρκεια λειτουργίας είναι πολύ υψηλότερη από ότι στο εξωτερικό της). Μπορεί επίσης να χρησιμοποιηθεί και για καπνοδόχους με φυσικό ελκυσμό. - Δεν έχει σχεδιαστεί για διαδρομές καυσαερίων που μπορεί να παραχθεί καύση σταχτών. - Είναι κατάλληλη για καπνοδόχους οι οπίες είναι σχεδιασμένες να λειτουργούν σε υγρές συνθήκες. - Χρησιμοποιήται μόνο σε διαδρομές καυσαερίων από συσκευές που καίνε αέρια καύσιμα, για την ακρίβεια ορυκτό αέριο (L, H) και υγρά καύσιμα (LTO περιεκτικότητας θείου 0,2%, κηροζίνη). Χρήση ανάλογα με τον τύπο της εγκατάστασης - Για εγκαταστάσεις σύμφωνα με τα πρότυπα ΕΝ & Για νέα κατασκευή (συναρμολόγιση) καπνοδόχων και για ανακαίνιση υφιστάμενων καπνοδόχων και καπναγωγών. - Δυνατότητα χρήσης σχετικού συστήματος σε εσωτερικούς και εξωτερικούς χώρους. Στοιχεία συστήματος Το σύστημα καπνοδόχου almeva παρέχει πολλά εξαρτήματα τα οποία αποτελούν αναντικατάστατα μέρη μιας σύγχρονης λειτουργικής διαδρομής καυσαερίων. Περιλαμβάνει πάνω από 200 εξαρτήματα συστήματος όπου το καθένα είναι διαθέσιμο σε διάφορες διαστάσεις και έτσι στο σύνολο υπάρχουν περισσότερα από 2250 προϊόντα καταλόγου που αποτελούν αυτό το ολοκληρωμένο σύστημα καπνοδόχου. Ως αποτέλεσμα μιας πληθώρας άψωγα συντονισμένων εξαρτημάτων, η almeva μπορεί να προσφέρει τη μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων με εγγυημένη ποιότητα. almeva Hellas ΟΕ Ζακύνθου 12, Μεταμόρφωση, Τ.Κ Α.Φ.Μ.: Δ.Ο.Υ.: Νέας Ιωνίας Τηλ.: Fax: info@almeva.gr - Ο παρόν τιμοκατάλογος καταργεί κάθε προγούμενο - Ο Φ.Π.Α. δεν συμπεριλαμβάνεται στις ανγραφόμενες τιμές - Η εταιρία διατηρεί το δικαίομα αλλαγής των τιμών χωρίς προειδοποίηση - Η παράδοση των εμπορευμάτων γίνεται στην έδρα της εταιρίας μας - Τα εμπορεύματα ταξιδεύουν με έξοδα και ευθύνη του αγοραστή - Επιστροφές εμπορευμάτων γίνονται δεκτές μόνο μετά από συνενόηση με την εταιρία - Ειδικές παραγγελίες δεν ακυρώνονται και τα εμπορεύματα δεν επιστρέφονται - Τρόπος πληρωμής: κατά την παράδοση με επιταγή 30 ημερών από την έκδοση του τιμολογίου ή μετρητοίς με επιπλέων έκπτωση 7% - Η κυριότητα των εμπορευμάτων παραμένει στην στην εταιρία έως την εξόφλησή τους - Για κάθε οικονομική διαφορά αρμόδια είναι τα Δικαστήρια Αθηνών - Έναρξη συνεργασίας με την εταιρία συνεπάγεται ανεπιφύλακτη αποδοχή των όρων συνεργασίας 2 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων

3 ΠΕΡΙΕΧΟΜΕΝΑ Άκαμπτο σύστημα καπνοδόχου (STARR) PPH/διαφανές mm Περιγραφή συστήματος Υλικά συστήματος Άκαμπτο σύστημα καπνοδόχου με προστ. UV stabl. (STARR UV) PPH (μαύρο) mm Υλικά συστήματος 9 Άκαμπτο σύστημα καπνοδόχου διπλού τοιχώματος εξωτερικής χρήσης (STARR DW) PPH/ανοξείδωτος χάλυβας 80 / 100 mm 110 / 130 mm Εύκαμπτο σύστημα καπνοδόχου (FLEX) PPH mm PPH (μαύρο UV stabl.) mm Περιγραφή συστήματος Υλικά συστήματος Περιγραφή συστήματος Υλικά συστήματος Υλικά συστήματος Ομοκεντρικά σύστηματα καπνοδόχου εσωτερικής χρήσης LIK - PPH/PPH 60 / / 125 mm LIB PPH/ανοξείδωτος χάλυβας 60 / / 300 mm LIL PPH/ανοξ. χάλυβας με ηλεκτροστατική βαφή 60 / / 300 mm Περιγραφή συστήματων LIK, LIL, LIB Υλικά συστημάτων Ομοκεντρικό σύστημα καπνοδόχου εξωτερικής χρήσης (LAB) PPH/ανοξείδωτος χάλυβας 60 / / 300 mm Περιγραφή συστήματος Υλικά συστήματος Σύστημα καπνοδόχου για συσκευές ανεξαρτήτου αέρα καύσης και χώρου (LAS) PPH/διαφανές Παραλλαγή 1 PPH/ανοξ. χάλυβας με ηλεκτροστατική βαφή Παραλλαγή mm και 80 / / 300 mm Περιγραφή συστήματος (παραλλαγή 1) Υλικά συστήματος (παραλλαγή 1) Περιγραφή συστήματος (παραλλαγή 2) Υλικά συστήματος (παραλλαγή 2) Σύστημα καπνοδόχου για συσκευές συνδεδεμένες σε σειρά, τύπου cascade (CAS) PPH/διαφανές mm με διακλάδωση 45, mm Περιγραφή συστήματος Υλικά συστήματος Εξαρτήματα (ZUB) Υλικά συστήματος Λοιπές πληροφορίες Τεχνικές πληροφορίες Δήλωση πιστοποίησης Πιστοποιητικό ISO 9001 Πιστοποιητικό CE Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 3

4 STARR ΑΚΑΜΠΤΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ (STARR) mm PPH (διαφανές) Προστατευτικό απόρριψης ZUAV52 Πλαστικό κάλυμμα καπνοδόχου STARR (πλήρες) PPSASx Προστατευτικό βροχής PPWS0x Τερματικό ταφ STARR PPRSTx Τελικός σωλήνας STARR PPRS5x Αποστάτης PPFR60 Σωλήνα με υποδοχή PPRMxx Ταφ με θυρίδα επιθεώρησης και τάπα ελέγχου PPRTDx Θυρίδα επιθεώρησης ADKBUx Σωλήνα με υποδοχή PPRMxx Καμπύλη στερέωσης 87 PPTU0x Σωλήνα με υποδοχή LIx LPRxxx Ταφ με θυρίδα επιθεώρησης και τάπα ελέγχου PPRTDx Σωλήνα με υποδοχή PPRMxx Ταφ με θυρίδα επιθεώρησης και αποστράγγιση PPRTAx Καμπύλη 45 PPSB4x Ταφ με θυρίδα επιθεώρησης και αλλαγή κατεύθυνσης PPUTDx Καμπύλη επιθ. 87 PPRB9x Συστολή λέβητα PPKAxx Ταφ με θυρίδα επιθ. με αλλαγή κατεύθ. και αποστρ. PPUTAx Σιφόνι Long John ZULJ40 4 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων

5 ΑΚΑΜΠΤΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ (STARR) mm PPH (διαφανές) STARR Σωλήνα με υποδοχή 0,25 m 0,50 m 1,00 m 2,00 m 60 PPRM05 6,13 80 PPRM08 6, PPRM0X 11, PPRM01 11, PPRM02 20, PPRM06 25, PPRM00 75, PPRM0V 156, PPRM03 217,47 60 PBRM55 8,35 80 PBRM58 9, PPRM5X 16, PPRM51 17, PBRM52 28, PBRM56 36, PBRM50 90, PPRM5V 184, PPRM53 268,04 60 PPRM15 14,07 80 PPRM18 14, PPRM1X 21, PPRM11 24, PPRM12 42, PPRM16 57, PPRM10 110, PPRM1V 241, PPRM13 369,15 60 PPRM25 23,15 80 PPRM28 24, PPRM2X 33, PPRM21 34, PPRM22 67, PPRM26 94, PPRM20 157, PPRM2V 355, PPRM23 571,31 Ταφ σύνδεσης Αποστράγγιση με υποδοχή (κεφάλι) 60 PPTE95 21,57 80 PPTE98 22, PPTE91 35, PPTE92 68, PPTE96 81, PPTE90 143, PPTE9V 260, PPTE93 379,44 60 PPMA05 20,05 80 PPMA08 21, PPMA01 24, PPMA02 42, PPMA06 54, PPMA00 106, PPMA0V κατόπιν αιτήσεως 315 PPMA03 κατόπιν αιτήσεως Ταφ με θυρίδα επιθεώρησης και αποστράγγιση Ταφ με θυρίδα επιθ.με αλλαγή κατεύθ. και αποστράγγιση Ταφ με θυρίδα επιθεώρησης με αλλαγή κατεύθ. και τάπα 60 PPRTA5 29,11 80 PPRTA8 29, PPRTA1 35, PPRTA2 83, PPRTA6 107, PPRTA0 148, PPRTAV 238, PPRTA3 312,06 60 PPUTA5 25,46 80 PPUTA8 26, PPUTA1 39, PPUTA2 91, PPUTA6 118, PPUTA0 203, PPUTAV 338, PPUTA3 465,15 Καμπύλη PPUTD5 23,56 80 PPUTD8 27, PPUTD1 40, PPUTD2 94, PPUTD6 118, PPUTD0 203, PPUTDV 338, PPUTD3 465,11 60 PPSB15 11,70 80 PPSB18 12, PPSB11 18, PPSB12 39, PPSB16 53, PPSB10 83, PPSB1V 183, PPSB13 250,49 Καμπύλη PPSB35 11,70 80 PPSB38 12, PPSB31 18, PPSB32 39, PPSB36 53, PPSB30 83, PPSB3V 183, PPSB33 250,49 Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 5

6 STARR ΑΚΑΜΠΤΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ (STARR) mm PPH (διαφανές) Καμπύλη 45 Καμπύλη 60 Καμπύλη 87 Καμπύλη στερέωσης 87 με αγκύρωση Καμπύλη στερέωσης 87 με αγκύρ. συστολική 60 PPSB95 9,21 80 PPSB98 9, PPSB9X 11, PBSB91 12, PPSB92 28, PPSB96 40, PPSB90 112, PPSB9V 238, PPSB93 256,61 60 PPSB45 9,06 80 PPSB48 9, PPSB4X 11, PBSB41 11, PPSB42 26, PPSB46 43, PPSB40 83, PPSB4V 183, PPSB43 250,50 60 PPSB65 12,09 80 PPSB68 12, PPSB61 16, PPSB62 37, PPSB66 45, PPSB60 113, PPSB6V 238, PPSB63 334,06 60 PPTU05 51,38 80 PPTU08 40, PPTU0X 52, PPTU01 54, PPTU02 111, PPTU06 124, PPTU00 245, PPTU0V κατόπιν αιτήσεως 315 PPTU03 κατόπιν αιτήσεως 80 / 60 PPTU58 37, / 80 PPTU81 49, / 110 PPTU12 101,40 Τριγωνική βάση στήριξης Καμπύλη επιθ/σης 87 Σύνδεσμος με σπείρωμα Αποστάτης 60 PPSV05 485,- 80 PPSV08 525,- 110 PPSV01 685,- 125 PPSV ,- 160 PPSV ,- 200 PPSV00 κατόπιν αιτήσεως Παγίδα συμπυκνωμάτων 60 PPRB95 36,27 80 PPRB98 38, PPRB9X 42, PPRB91 54, PPRB92 95, PPRB96 118, PPRB90 205, PPRB9V 343, PPRB93 456,44 60 PPKF05 35,99 80 PPKF08 38, PPKF01 43, PPKF02 51, PPKF06 58, PPKF00 115, PPKF0V 216, PPKF03 294,52 1 συσκ. PPFR60 10,65 15 συσκ. PPFR15 159,50 Τάπα με υποδοχή 160 GRITU06 95, GRITU00 97, GRITU0V 127, GRITU03 152, PPEN05 345,- 80 PPEN08 365,- 110 PPEN01 430,- 125 PPEN02 660,- 160 PPEN06 930,- 200 PPEN ,- 250 PPEN0V κατόπιν αιτήσεως 315 PPEN03 κατόπιν αιτήσεως Για οριζόντια ή κάθετη τοποθέτηση 1 συσκευασία περιέχει 6 τεμάχια Ø 60 3 τμχ. Ø 80 4 τμχ. Ø τμχ. Ø τμχ. Ø τμχ. Ø τμχ. 6 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων 2D Obr. bude s 80, hrdlo zů

7 ΑΚΑΜΠΤΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ (STARR) mm PPH (διαφανές) STARR Εξάρτημα με σημείο μέτρησης Καμπύλη 87 με σημείο μέτρησης Ταφ με θυρίδα επιθεώρησης και σημείο μέτρησης Διαφορετικές διαστάσεις κατόπιν αιτήσεως PPMS05 20,15 80 PPMS08 21, PPMS0X 29, PPMS01 34, PPMS02 45, PPMS06 71, PPMS00 102, PPMS0V 200, PPMS03 276,06 60 PPSBM5 20,15 80 PPSBM8 21, PPSBMX 29, PPSBM1 34, PPSBM2 45, PPSBM6 71, PPSBM0 102, PPSBMV κατόπιν αιτήσεως 315 PPSBM3 κατόπιν αιτήσεως Αρσενικό 60 PPKT01 53,31 75 PPKT04 57, PPKT23 59,33 80 PPKT08 82, PPKT09 84,39 80 PPKT06 151, PPKT12 153, PPKT13 153,34 80 PPKT61 183, PPKT17 185, PPKT18 185, PPKT , PPKT30 291, PPKT31 293,42 Τελικός σωλήνας χωρίς υποδοχή (κεφάλι) Προστατευτικό βροχής Κωνικό προστατευτικό βροχής Πλάκα καπέλου καπνοδόχου 0,50 m 1,00 m 60 PPWS52 22,30 80 PPWS82 21, PPWSX2 22, PPWS12 24,15 univerz PPRS55 8,35 80 PPRS58 9, PPRS51 18, PPRS52 24, PPRS56 31, PPRS50 83, PPRS5V 184, PPRS53 268,04 60 PPRS15 15,45 80 PPRS18 17, PPRS1X 32, PPRS11 31, PPRS12 44, PPRS16 59,17 60 PPWS05 22,30 80 PPWS08 15, PPWS01 21, PPWS02 30, PPWS06 31, PPWS00 44, PPWS0V 121,50 PPKPU0 42,85 PPKO00 25,75 χρώμα μαύρο, χρώμα μαύρο, χρώμα μαύρο, χρώμα μαύρο, Σιγαστήρας καυσαερίων 0,50 m 60 PPSD ,- 1,00 m 60 PPSD ,- 0,50 m 80 PPSD ,- 1,00 m 80 PPSD ,- 0,50 m 110 PPSD ,- 1,00 m 110 PPSD ,- 0,50 m 125 PPSD52 κατόπιν αιτήσεως 1,00 m 125 PPSD12 κατόπιν αιτήσεως Πλαστικό κάλυμα καπνοδόχου starr (πλήρες) 60 PPSAS5 73,45 80 PPSAS8 65, PPSAS1 86, PPSAS2 99, PPSAS6 108, PPSAS0 130,50 Το σετπεριλαμβάνει: πλάκα καπνοδόχου 40 x 40 cm, κωνικό προστατ. βροχής, τελικό σωλήνα 50 cm Επέκταση πλάκας καπέλου καπνοδόχου 60/160 PPKMS0 28,73 χρώμα μαύρο, Κάθετο αντιανεμικό τερματικό απόρριψης αρσενικό θηλυκό 60 ZUAP05 29,55 80 ZUAP08 27, ZUAP0X 38, ZUAP01 37,85 60 ZUAPS5 33,62 80 ZUAPS8 31, ZUAPSX 49, ZUAPS1 46,15 χρώμα μαύρο, Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 7

8 STARR ΑΚΑΜΠΤΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ (STARR) mm PPH (διαφανές) Συστολή λέβητα - ομόκεντρη Αρσενικό Συστολή λέβητα - έκεντρη Αρσενικό Διαφορετικές διαστάσεις κατόπιν αιτήσεως Θηλυκό 60 Θηλυκό 80 Θηλυκό 110 Θηλυκό 125 Θηλυκό 160 Θηλυκό PPKA52 23,54 70 PPKA53 37,87 75 PPKA54 23,84 80 PPKA55 23,84 50 PPKAGR 32,55 60 PPKA01 27,08 75 PPKA04 30, PPKA23 32, PPKA24 32,30 80 PPKA08 33, PPKA09 34, PPKA26 36, PPKA10 52, PPKA11 53, PPKA25 53,92 80 PPKA06 50, PPKA12 52, PPKA13 52, PPKA14 69, PPKA15 71, PPKA38 56,75 80 PPKA61 61, PPKA17 63, PPKA18 63, PPKA19 64, PPKA20 80, PPKA21 82, PPKA33 121, PPKA27 86, PPKA28 106, PPKA36 125, PPKA37 97,35 Διαφορετικές διαστάσεις κατόπιν αιτήσεως Θηλυκό 60 Θηλυκό 80 Θηλυκό 110 Θηλυκό 125 Θηλυκό 160 Θηλυκό PPKX52 32,86 70 PPKX53 49,46 75 PPKX54 32,91 80 PPKX55 32,91 60 PPKX01 37,26 75 PPKX04 40, PPKX23 41, PPKX24 41, PPKX81 45,01 80 PPKX08 38, PPKX09 39, PPKX26 72, PPKX10 90, PPKX11 93, PPKX25 93,35 80 PPKX06 89, PPKX12 90, PPKX13 90, PPKX14 112, PPKX15 115, PPKX38 98,26 80 PPKX61 102, PPKX17 103, PPKX18 103, PPKX19 107, PPKX20 125, PPKX21 128, PPKX33 166, PPKX27 166, PPKX28 134, PPKX36 171, PPKX37 133,04 Συσκευασία συστήματος STARR/STARR πακέτου x 6 τεμ. 3x (SETS05) 4x (SETS08) 60 - SETS05 395,35 Περιέχει: 60 PPRB95 Καμπύλη επιθεώρησης 87 1x 60 PPRM55 Σωλήνα με υποδοχή 0,5m 1x 60 PPTU05 Καμπύλη στερέωσης 87 με αγκύρωση starr 1x - PPFR60 Αποστάτης (πακέτο 6 τεμ.) 3x 60 PPRM25 Σωλήνα με υποδοχή 2000mm 6x 60 PPSAS5 Πλαστικό κάλυμμα starr (πλήρες) 1x - ZUSF05 Λιπαντικό συνδέσεων 50g 1x 60 PPRTA5 Ταφ με θυρίδα επιθ/σης και αποστράγγιση 1x 40 ZULJ40 Σιφόνι Long John (για υψηλή πίεση) 1x 80 - SETS08 405,25 Περιέχει: 80 PPRB98 Καμπύλη επιθεώρησης 87 1x 80 PPRM58 Σωλήνα με υποδοχή 0,5m 1x 80 PPTU08 Καμπύλη στερέωσης 87 με αγκύρωση starr 1x - PPFR60 Αποστάτης (πακέτο 6 τεμ.) 4x 80 PPRM28 Σωλήνα με υποδοχή 2000mm 6x 80 PPSAS8 Πλαστικό κάλυμμα starr (πλήρες) 1x - ZUSF05 Λιπαντικό συνδέσεων 50g 1x 80 PPRTA8 Ταφ με θυρίδα επιθ/σης και αποστράγγιση 1x 40 ZULJ40 Σιφόνι Long John (για υψηλή πίεση) 1x 8 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων

9 ΑΚΑΜΠΤΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ ΜΕ ΠΡΟΣΤΑΣΙΑ mm PPH (μαύρο) STARR UV Σωλήνα με υποδοχή 0,50 m 1,00 m 2,00 m 60 PBRM55 10,50 80 PBRM58 11, PBRM51 22, PBRM52 34, PBRM56 κατόπιν αιτήσεως 60 PBRM15 17,50 80 PBRM18 17, PBRM11 32, PBRM12 48, PBRM16 74,15 60 PBRM25 28,25 80 PBRM28 29, PBRM21 42, PBRM22 92, PBRM26 126,55 Ταφ σύνδεσης Αποστράγγιση με υποδοχή (κεφάλι) 60 PBTE95 28,65 80 PBTE98 25, PBTE91 38, PBTE92 κατόπιν αιτήσεως 160 PBTE96 κατόπιν αιτήσεως 60 PBMA05 κατόπιν αιτήσεως 80 PBMA08 23, PBMA01 34, PBMA02 50, PBMA06 76,25 Τάπα με υποδοχή Εξάρτημα με σημείο μέτρησης 60 PBEN05 29,75 80 PBEN08 28, PBEN01 32,96 60 PBMS05 22,91 80 PBMS08 22, PBMS01 38, PBMS02 57, PBMS06 93,86 χρώμα μαύρο, χρώμα μαύρο, χρώμα μαύρο, χρώμα μαύρο, χρώμα μαύρο, Σωλήνας με διακλάδωση 87 και BV 1,00 m Καμπύλη / 80 PBTK81 145, / 80 PBTK82 187, / 80 PBTK86 198,55 60 PBSB45 8,80 80 PBSB48 10, PBSB41 22, PBSB42 32, PBSB46 51,95 Καμπύλη 87 Καμπύλη 87 με σημείο μέτρησης Τερματικό καλυμα inox με επικάλυψη plasti dip 60 PBSB95 14,70 80 PBSB98 11, PBSB91 26, PBSB92 35, PPSB96 40,32 60 PBSBM5 28,62 80 PBSBM8 22, PBSBM1 35, PBSBM2 43, PBSBM6 51,25 80 GRZUAC18 29, GRZUAC11 31, GRZUAC12 41, GRZUAC16 48, GRZUAC10 58, GRZUAC1V 69, GRZUAC13 115,25 Οριζόντιο τερματικό χρώμα μαύρο, χρώμα μαύρο, χρώμα μαύρο, χρώμα μαύρο, Τμήματα τα οποία έρχονται σε επαφή με τα καυσαέρια είναι επικαλυμένα με Plasti Dip για την αποφυγή οξύδωσης Συστολή λέβητα ομοκ. με εισαγωγή αέρα 60 ZUAPV5 31,85 80 ZUAPV8 31, ZUAPV1 41,65 χρώμα μαύρο, 60/ PIKA01 34,45 60/ PFKAS1 48,85 Με φλάντζα 80/ PIKA08 68,85 100/ PIKA09 70,15 Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 9

10 STARR DW ΑΚΑΜΠΤΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ ΔΙΠΛΟΥ ΤΟΙΧΩΜΑΤΟΣ 80/ /130 mm PPH (διαφανές) / ΙΝΟΧ Άνοιγμα με αναρρόφηση APMSBx Σωλήνα με υποδοχή STARR DW PIRMxx Σφιγκτήρας σύσφιξης ZICDxx Προέκταση οροφής με προστ.βροχής Διάβαση στέγης ZUD2xx Σωλήνα με υποδοχή STARR DW PIRMxx Στήριγμα inox STARR DW ZIBJ0x Σωλήνα με υποδοχή STARR DW PIRMxx Ταφ με θυρίδα επιθεώρησης & τάπα ελέγχου PITE9x & PIEN0x Καμπύλη 87 PISB9x Ταφ με θυρίδα επιθ. με αλλαγή κατεύθ. και αποστράγγιση Πλάκα κάλυψης 2 τμημάτων LPWxxx Σιφόνι Long John ZULJ40 10 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων

11 ΑΚΑΜΠΤΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ ΔΙΠΛΟΥ ΤΟΙΧΩΜΑΤΟΣ 80/ /130 mm PPH (διαφανές) / INOX STARR DW Σωλήνα με υποδοχή Καμπύλη 45 0,25 m 80/100 PIRM58 19,30 110/130 PIRM5X 26,50 80/100 PiSB48 34,78 110/130 PiSB41 39,95 0,50 m 80/100 PIRM18 28,55 110/130 PIRM11 40,30 Καμπύλη 87 1,00 m 80/100 PIRM18 43,75 110/130 PIRM11 58,45 80/100 PiSB98 42,05 110/130 PiSB91 47,65 Ταφ σύνδεσης 80/100 PITE98 45,85 110/130 PITE91 52,35 Καμπύλη 87 με σημείο μέτρησης 80/100 PiSBM8 49,54 110/130 PiSBM1 52,85 Αποστράγγιση με υποδοχή (κεφάλι) 80/100 PIMA08 36,65 110/130 PIMA01 43,45 Τερματικό καλυμα inox με επικάλυψη plasti dip Παγίδα συμπυκνωμάτων 80/100 GRZUAC1X 31,85 110/130 GRZUAC03 41,65 Τμήματα τα οποία έρχονται σε επαφή με τα καυσαέρια είναι επικαλυμένα με Plasti Dip για την αποφυγή οξύδωσης 80/100 PBMS08 36,65 110/130 PBMS01 43,45 Για οριζόντια ή κάθετη τοποθέτηση Άνοιγμα με αναρρόφηση 80 / 100 APMSB8 63, / 130 APMSB1 75,45 Εξάρτημα με σημείο μέτρησης 80/100 PIMS08 27,38 110/130 PIMS01 32,50 Συστολή λέβητα ομοκ. με εισαγωγή αέρα Τάπα με υποδοχή (κεφάλι) 60/ PIKA01 34,45 60/ PFKAS1 48,85 Με φλάντζα 80/ PIKA08 68,85 100/ PIKA09 70,15 80/100 PIEN08 36,35 110/130 PIEN01 43,15 Στήριγμα inox 80/100 ZIBJ08 7,70 110/130 ZIBJ01 8,20 Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 11

12 FLEX ΕΥΚΑΜΠΤΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ (FLEX) mm PPH Προστατευτικό απόρριψης ZUAV52 Προστατευτικό βροχής PPWS0x Τελικός σωλήνας STARR PPRS5x Τελικός σωλήνας FLEX PPRSFx Πλαστικό κάλυμμα καπνοδόχου FLEX (πλήρες) PPSAFx Πλαστικό κάλυμμα καπνοδόχου STARR (πλήρες) PPSASx Αποστάτης PPFR60 Θυρίδα επιθεώρ. ADKBUx Στήριγμα με λάστιχο set II ZUBXVx Ταφ με θυρίδα επιθεώρησης FLEX/STARR PPRSTx Ταφ με θυρίδα επιθεώρησης FLEX/FLEX PPRSTx Εύκαμπτος σωλήνας FLEX PURFxx ή PPFRxx Προσαρμογέας STARR/FLEX PAE0x Καμπύλη στερέωσης 87 FLEX PPTUFx Ταφ με θυρίδα επίθ. με αλλαγή κατεύθ. και αποστρ. PPUAFx Σιφόνι Long John ZULJ40 Στήριγμα με λάστιχο set II ZUBXVx 12 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων

13 ΕΥΚΑΜΠΤΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ (FLEX) mm PPH FLEX Εύκαμπτος σωλήνας [ / m] Καμπύλη στερέωσης 87 με αγκύρωση flex 60 PURF63R 16,10 50m 80 PURF90R 17,72 30m 110 PURF25R 28,40 30m 125 PURF45R 40,15 30m 160 PURF75R 62,12 25m 200 PURF00R 71,13 25m 60 PPTUF5 69,26 80 PPTUF8 63, PPTUF1 83, PPTUF2 152, PPTUF6 188, PPTUF0 386,14 Δακτύλιος ασφαλείας Τελικός σωλήνας flex 60 PPRSF5 29,87 80 ZUBR08 5,50 0,30 m 80 PPRSF8 39, PPRSF1 51, PPRSF2 65, PPRSF6 96, PPRSF0 242,39 χρώμα μαύρο, Σύνδεσμος flex / flex Προστατευτικό βροχής με λάστιχο 60 PPKU05 30,73 80 PPKU08 38, PPKU01 68, PPKU02 72, PPKU06 118, PPKU00 362,27 Πλαστικό κάλυμα καπνοδόχου flex (πλήρες) 60 PUWK63 475,- 80 PUWK90 380,- 110 PUWK25 585,- 125 PUWK45 825,- χρώμα μαύρο, Προσαρμογέας starr / flex 60 PPAE05 18,23 80 PPAE08 22, PPAE01 29, PPAE02 40, PPAE06 56, PPAE00 166,12 Καμπύλη στερέωσης 87 με προέκταση 60 PPSAF5 96,00 80 PPSAF8 94, PPSAF1 119, PPSAF2 139, PPSAF6 175, PPSAF0 314,75 Το σετ περιλαμβάνει: πλάκα καπνοδόχου 40 x 40 cm, κωνικό προστατ. βροχής, τελικό σωλήνα 50 cm Προσαρμογέας flex / starr Προσαρμογέας starr / flex PPAM05 28,25 80 PPAM08 32, PPAM01 42, PPAM02 70, PPAM06 99, PPAM00 249,86 60 PPEB05 87,84 80 PPEB08 69,85 Άμεση σύνδεση με εύκαμπτο σωλήνα 60 Σύνδεση με εύκαμπτο σωλήνα 80 με χρήση του δακτυλίου ασφαλείας 60 PPAF95 27,95 80 PPAF98 32, PPAF91 42, PPAF92 75, PPAF96 107, PPAF90 253,10 Οδηγός τοποθέτησης flex 60 ZUEZH5 65,66 80 ZUEZH8 70, ZUEZH1 72, ZUEZH2 74, ZUEZH6 93, ZUEZH0 106,38 Υπόλοιπα εξαρτήματα που απαιτούνται για την συμπλήρωση του συστήματος FLEX περιλαμβάνονται στα συστήματα STARR και STARR UV, ή πιθανόν ZUB. Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 13

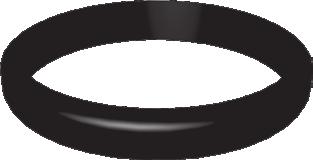

14 FLEX UV ΕΥΚΑΜΠΤΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ ΜΕ ΠΡΟΣΤΑΣΙΑ (FLEX) mm PPH (μαύρο) Εύκαμπτος σωλήνας flex Δακτύλιος flex 60 PPRF55 556,70 50m 80 PPRF18 216,16 15m 80 PPRF38 411,15 30m 100 PPRF1X 309,10 15m 100 PPRF3X 588,05 30m 125 PPRF12 451,19 15m 125 PPRF32 875,05 30m 60 ZUMDF5 1,28 80 ZUMDF8 1, ZUMDFX 1, ZUMDF2 2,17 Υλικό EPDM Προσαρμογέας starr / flex PPAFS5 37,95 80 PPAFS8 42, PPAFSX 52, PPAFS2 79,33 Ασφάλεια σύνδεσης 60 ZUBF05 20,96 80 ZUBF08 19, ZUBF0X 19, ZUBF02 26,30 Προσαρμογέας starr / flex 60 PPAES5 20,50 80 PPAES8 24, PPAESX 43, PPAES2 47,32 Κολάρο στήριξης 60 ZUHF05 12,32 80 ZUHF08 12, ZUHF0X 15, ZUHF02 16,74 Προσαρμογέας flex / starr 60 PPAMS5 30,50 80 PPAMS8 34, PPAMSX 56, PPAMS2 72,15 Κολάρο στήριξης με λάμες 60 ZUHFA5 16,05 80 ZUHFA8 16, ZUHFAX 19, ZUHFA2 21,55 Συσκευασία συστήματος STARR/FLEX πακέτου x 15m 4x (SETF08) 5x (SETF0X) (SETF08) (SETF0X) 80 - SETF08 439,38 Περιέχει: 80 PPRF18 Εύκαμπτος σωλήνας flex 15m 80 PPRB98 Καμπύλη επιθεώρησης 87 1x 80 PPRM18 Σωλήνα με υποδοχή 1,0m 1x 80 PPTU08 Καμπύλη στερέωσης 87 με αγκύρωση starr 1x 80 ZUBR08 Δακτύλιος ασφαλείας flex 1x - PPFR60 Αποστάτης (πακέτο 6 τεμ.) 4x 80 PPKPU0 Πλάκα καπέλου καπνοδόχου 1x 80 PPWS82 Κωνικό προστατευτικό βροχής 1x - ZUSF05 Λιπαντικό συνδέσεων 50g 1x SETF0X 578,68 Περιέχει: 100 PPRF1X Εύκαμπτος σωλήνας flex 15m 100 PPRB9X Καμπύλη επιθεώρησης 87 1x 100 PPRM1X Σωλήνα με υποδοχή 1,0m 1x 100 PPTU0X Καμπύλη στερέωσης 87 με αγκύρωση starr 1x 100 PPAESX Προσαρμογέας starr/flex 1x 100 ZUHF0X Κολάρο στήριξης 1x - PPFR60 Αποστάτης (πακέτο 6 τεμ.) 5x 100 PPKPU0 Πλάκα καπέλου καπνοδόχου 1x 100 PPWSX2 Κωνικό προστατευτικό βροχής 1x - ZUSF05 Λιπαντικό συνδέσεων 50g 1x 14 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων

15 ΣΗΜΕΙΩΣΕΙΣ: Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 15

16 LIK LIB GR LIL GR ΟΜΟΚΕΝΤΡΙΚΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ ΕΣΩΤΕΡΙΚΗΣ ΧΡΗΣΗΣ (LIK, LIL, LIB) 60 / / 125 mm LIK - PPH/PPH 60 / / 160 mm LIB GR PPH/inox 60 / / 160 mm LIL GR PPH/inox- ηλεκτρ. βαφή Τμήμα σωληνώσεως με χείλος LPSAxx Ταφ με θυρ. επιθεώρησης & τάπα δοκ. LPSxxx Στήριγμα τοίχου LPWHxx Ταφ με θυρ. επιθεώρησης & τάπα δοκ. LPRMxx Ταφ με θυρ. επιθεώρησης & αποστράγγιση LPRxAx Καμπύλη 45 LPBx4x Ταφ με θυρ. επιθ. αλλαγή κατ/σης & ταπα δοκ.lpumxx Καμπύλη 87 LPBx9x Καμπύλη 87 κοντή LPBxMx Σιφόνι Long John ZULJ40 Καμπύλη 87 με θυρίδα & τάπα δοκ. LPRxxx Σωλήνα με υποδοχή (κεφάλι) LPRxxx Εξάρτημα με σημεία μέτρησης LPMSxx Συστολή λέβητα LPKxxx 16 Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων

17 ΟΜΟΚΕΝΤΡΙΚΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ ΕΣΩΤΕΡΙΚΗΣ ΧΡΗΣΗΣ (LIK) 60 / / 125 mm PPH/PPH LIK LIK - Σωλήνα με υποδοχή (κεφάλι) LIK καμπύλη 45 0,25 m 60 / 100 LPRK05 24,84 80 / 125 LPRK08 33,20 60 / 100 LPBK45 29,79 80 / 125 LPBK48 40,58 0,50 m 60 / 100 LPRK55 30,80 80 / 125 LPRK58 42,13 LIK καμπύλη / 100 LPBK95 32,84 80 / 125 LPBK98 40,46 1,00 m 60 / 100 LPRK15 45,47 80 / 125 LPRK18 51,09 LIL Πλάκα κάλυψης 2 τμημάτων LIK - Ταφ για παροχή αέρα 60 / 100 LPW2L5 16,41 80 / 125 LPW2L8 16,41 60 / 100 LPZTK5 54,65 2 x / 100 LPZK58 37,87 2 x / 125 LPZTK8 53,68 2 x 80 LIK - Οριζόντιο τερματικό LIK - Εξάρτημα με σημεία μέτρησης 0,55 m 60 / 100 LPASK5 46,63 80 / 125 LPASK8 61, Τερματικό τμήμα UV stabil. 0,20 m 60 / 100 LPMSK5 47,82 80 / 125 LPMSK8 58,44 0,95 m 60 / 100 LPALK5 53,28 80 / 125 LPALK8 69,24 Κάθετο τερματικό στέγης (πλήρες) LIK - Παγίδα συμπυκνωμάτων 60/100 DPZS45 114,35 80/125 DPZS48 118,85 μαύρου χρώματος 0,60 m πάνω από την οροφή. 60 / 100 LPKFK5 58,75 80 / 125 LPKFK8 70,29 Για οριζόντια ή κάθετη τοποθέτηση 1,10 m 60 / 100 DPZT45 114,35 80 / 125 DPZT48 118,85 χρώματος τερακότα 0,60 m πάνω από την οροφή. LIK Συστολή λέβητα - ομόκεντρη 60 / 100 DPDS45 101,24 80 / 125 DPDS48 105, / 160 DPDS41 132,95 μαύρου χρώματος 0,95 m πάνω από την οροφή. Θηλυκό 80 / / 100 LPKK01 42,82 80 / 110 LPKK81 68,34 1,40 m 60 / 100 DPDT45 101,24 80 / 125 DPDT48 105, / 160 DPDT41 132,95 χρώματος τερακότα 0,95 m πάνω από την οροφή. Υπόλοιπα εξαρτήματα που απαιτούνται για την συμπλήρωση των συστημάτων LIK, LILGR & LIBGR περιλαμβάνονται στα συστήματα STARR και STARR UV, ή πιθανόν ZUB. Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 17

18 LIK ΟΜΟΚΕΝΤΡΙΚΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ ΕΣΩΤΕΡΙΚΗΣ ΧΡΗΣΗΣ (LIK) 60 / / 125 mm PPH/PPH Ροζέτα τοίχου Διάβαση στέγης (πλήρες) 80 UPRKW7 5,59 Λευκό 100 UPRKW5 6,20 Λευκό 100 UPRKS5 7,59 Μαύρο, UV stabil. 125 UPRKW8 8,84 Λευκό 125 UPRKS8 9,80 Μαύρο, UV stabil / 125 ZUD22S 82, / 160 ZUD26S 159,62 μαύρου χρώματος 80 / 125 ZUD22T 100,53 110/160 ZUD22T 168,32 χρώματος τερακότα LIK Σετ οριζόντιου τερματικού πακέτου Σημείωση: Το βασικό μήκος πακέτου 0,85 m μπορεί να επεκταθεί με ένα σωλήνα LIK με υποδοχή LPRKxx στην απαιτούμενη διάμετρο. 60 / SETKW5 68,64 Περιέχει: 60 / 100 LPALK5 LIK Οριζόντιο τερματικό 0,85 m 1x 60 / 100 UPRKS5 Ροζέτα τοίχου (μαύρη) 1x 60 / 100 LPBK95 LIK καμπύλη 87 1x - ZUSF00 Λιπαντικό συνδέσεων 5g 1x 80 / SETKW8 108,29 Περιέχει: 80 / 125 LPALK8 LIK Οριζόντιο τερματικό 0,85 m 1x 80 / 125 UPRKS8 Ροζέτα τοίχου (μαύρη) 1x 80 / 125 LPBK98 LIK καμπύλη 87 1x - ZUSF00 Λιπαντικό συνδέσεων 5g 1x LIL GR Σετ οριζόντιου τερματικού πακέτου Σημείωση: Το βασικό μήκος πακέτου 0,85 m μπορεί να επεκταθεί με ένα σωλήνα LIL GR με υποδοχή LPRKxx στην απαιτούμενη διάμετρο. 60 / SETLW5 56,25 Περιέχει: 60 / 100 HLPASL5 LIL GR Οριζόντιο τερματικό 0,85 m 1x 60 / 100 UPRKS5 Ροζέτα τοίχου (μαύρη) 1x 60 / 100 HLPBL95 LIL GR καμπύλη 87 1x - ZUSF00 Λιπαντικό συνδέσεων 5g 1x 80 / SETLW8 92,46 Περιέχει: 80 / 125 HLPASL8 LIL GR Οριζόντιο τερματικό 0,85 m 1x 80 / 125 UPRKS8 Ροζέτα τοίχου (μαύρη) 1x 80 / 125 HLPBL98 LIL GR καμπύλη 87 1x - ZUSF00 Λιπαντικό συνδέσεων 5g 1x ΟΜΟΚΕΝΤΡΙΚΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ ΕΣΩΤΕΡΙΚΗΣ ΧΡΗΣΗΣ (LIB) 60 / /160 mm PPH/inox LIB Τα στοιχεία του συστήματος LIB είναι πανομοιότυπα με τα στοιχεία του συστήματος LIL, τα οποία διαφέρουν μόνο στο σχεδιασμό του εξωτερικού περιβλήματος, το οποίο είναι κατασκευασμένο από γυαλισμένο ανοξείδωτο χάλυβα. Για τις παραγγελίες LIB, είναι απαραίτητο να αντικαταστήσετε το γράμμα L του κωδικού με το γράμμα Β, το οποίο βρίσκεται πάντα στην τέταρτη ή την πέμπτη θέση. Παράδειγμα: LIL GR σωλήνας 1m 60/ κωδικός HLPRL15 => LIB GR σωλήνας 1m 60/ HLPRB15 Η τιμή υπολογίζεται από το σύστημα LIL GR με αφαίρεση10% Παράδειγμα: LIL GR καμπύλη 87 80/125 HLPBL ,26 LIB GR καμπύλη 87 80/125 HLPBB ,26-10% = 56,94 Χρόνος παράδοσης έως 4 εβδομάδες. 18 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων

19 ΟΜΟΚΕΝΤΡΙΚΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ ΕΣΩΤΕΡΙΚΗΣ ΧΡΗΣΗΣ (LIL) 60 / / 160 mm PPH/ανοξ. χάλυβας με ηλεκτροστατική βαφή LIL GR LIL GR Σωλήνα με υποδοχή LIL GR Καμπύλη 45 0,25 m 60 / 100 HLPRL05 24,90 80 / 125 HLPRL08 26, / 160 HLPRL01 50,95 60 / 100 HLPBL45 42,25 80 / 125 HLPBL48 42, / 160 HLPBL41 81,08 0,50 m 1,00 m 60 / 100 HLPRL55 29,50 80 / 125 HLPRL58 35, / 160 HLPRL51 59,85 60 / 100 HLPRL15 40,85 80 / 125 HLPRL18 49, / 160 HLPRL11 67,45 LIL GR Καμπύλη / 100 HLPBL95 42,85 80 / 125 HLPBL98 63, / 160 HLPBL91 109,62 LIL GR Ταφ για παροχή αέρα Kód Cena Pozn. 60 / 100 HLPZTL5 61,18 80 / 125 HLPZTL8 57, / 160 HLPZTL1 61,18 LIL GR Ταφ σύνδεσης 60 / 100 HLPVTL5 72,31 80 / 125 HLPVTL8 81, / 160 HLPVTL1 101,37 LIL GR Παγίδα συμπυκνωμάτων 60 / 100 HLPKFL5 69,63 80 / 125 HLPKFL8 73, / 160 HLPKFL1 89,63 Για οριζόντια ή κάθετη τοποθέτηση LIL GR Αποστράγγιση με υποδοχή 60 / 100 HLPMAL5 42,25 80 / 125 HLPMAL8 48, / 160 HLPMAL1 54,15 LIL GR Εξάρτημα με σημεία μέτρησης 60 / 100 HLPMSL5 55,05 80 / 125 HLPMSL8 59, / 160 HLPMSL1 76,05 Κάθετο τερματικό στέγης (πλήρες) 60 / 100 HAPDL45 95,55 80 / 125 HAPDL48 108,70 Εξωτερικά inox, λευκού χρώματος 0,60 m πάνω από την οροφή. LIL GR Οριζόντιο τερματικό 60 / 100 HAPASL5 35,25 80 / 125 HAPASL8 54, / 160 HAPASL1 95,75 60 / 100 HLPASL5 39,36 80 / 125 HLPASL8 61,96 Τερματικό τμήμα πλαστικό 0,20 m UV stabil. 1,10 m 60 / 100 HAPDL45 89,35 80 / 125 HAPDL48 99,70 60 / 100 HAPDL45 82,50 80 / 125 HAPDL48 89, / 160 HAPDL41 102,85 Εξωτερικά inox, 0,60 m πάνω από την οροφή. Εξωτερικά inox λευκού χρώματος 0,95 m πάνω από την οροφή. LIL Συστολή λέβητα - ομόκεντρη 60 / 100 HLPKL01 35,88 σε 80/ / 125 HLPKL06 34,22 σε 110/160 1,40 m 60 / 100 HAPDB45 74,25 80 / 125 HAPDB48 80, / 160 HAPDB41 92,56 Εξωτερικά inox 0,95 m πάνω από την οροφή. Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων 19

20 LAB GR ΟΜΟΚΕΝΡΤΙΚΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ ΕΞΩΤΕΡΙΚΗΣ ΧΡΗΣΗΣ (LAB GR) 60 / / 300 mm PPH/inox Άνοιγμα με αναρρόφηση APMSBx Σωλήνα με υποδοχή HAPMBxx Σφιγκτήρας σύνδεσης HAPMBxx Προέκταση οροφής με προστ.βροχής HAPDAx Σωλήνα με υποδοχή HAPMBxx Διάβαση στέγης καπνοδόχου ZUD2xx Στήριγμα ZIBJBx Σωλήνα με υποδοχή HAPMBxx Ταφ με θυρίδα για αέρα καύσης ΗAPTZBx Καμπύλη στερέωσης 87 ΗAPWKBx Πλάκα κάλυψης 2 τμημάτων LPW2Lx Καμπύλη 87 ΗAPSBBx 20 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων

21 ΟΜΟΚΕΝΡΤΙΚΟ ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΟΥ ΕΞΩΤΕΡΙΚΗΣ ΧΡΗΣΗΣ (LAB GR) 60 / / 300 mm PPH/inox LAB LAB GR Σωλήνα με υποδοχή LAB GR Ταφ με θυρίδα για αέρα καύσης 60 / 100 ΗAPTZB5 80 / 125 ΗAPTZB8 110 / 160 ΗAPTZB1 69, / 180 ΗAPTZB2 84, / 225 ΗAPTZB6 112, / 300 ΗAPTZB0 κατόπιν αιτήσεως LAB GR Καμπύλη 87 LAB GR Καμπύλη στερέωσης 87 0,25 m 0,50 m 1,00 m LAB GR Καμπύλη / 100 ΗAPSBB5 103,55 80 / 125 ΗAPSBB8 104, / 160 ΗAPSBB1 145, / 180 ΗAPSBB2 190, / 225 ΗAPSBB6 κατόπιν αιτήσεως 200 / 300 ΗAPSBB0 κατόπιν αιτήσεως 60 / 100 ΗAPRB05 19,25 80 / 125 ΗAPRB08 19, / 160 ΗAPRB01 38, / 180 ΗAPRB02 45, / 225 ΗAPRB06 86, / 300 ΗAPRB00 154,75 60 / 100 ΗAPRB55 22,75 80 / 125 ΗAPRB58 28, / 160 ΗAPRB51 40, / 180 ΗAPRB52 65, / 225 ΗAPRB56 109, / 300 ΗAPRB50 184,85 60 / 100 ΗAPRB15 35,95 80 / 125 ΗAPRB18 43, / 160 ΗAPRB11 58, / 180 ΗAPRB12 85, / 225 ΗAPRB16 149, / 300 ΗAPRB10 224,65 60 / 100 ΗAPBB45 80 / 125 ΗAPBB / 160 ΗAPBB41 37, / 180 ΗAPBB42 65, / 225 ΗAPBB46 95, / 300 ΗAPBB40-60 / 100 ΗAPWKB5 κατόπιν αιτήσεως 80 / 125 ΗAPWKB8 126, / 160 ΗAPWKB1 144, / 180 ΗAPWKB2 162, / 225 ΗAPWKB6 214, / 300 ΗAPWKB0 378,55 LIL GR Αποστράγγιση με υποδοχή Sifon Long John (pro přetlak) LAB GR Άνοιγμα με αναρρόφηση LAB GR Προέκταση οροφής με προστ.βροχής 60 / 100 APMSB5 62,00 80 / 125 APMSB8 63, / 160 APMSB1 75, / 180 APMSB2 82, / 225 APMSB6 91, / 300 APMSB0 111,25 LAB GR Στήριγμα 110 / 160 HAPMAB1 43, / 180 HAPMAB2 68, / 225 HAPMAB6 126, / 300 HAPMAB0 194,30 60 / 100 ΗAPDA ,- 80 / 125 ΗAPDA ,- 110 / 160 ΗAPDA ,- 125 / 180 ΗAPDA ,- 0,40 m nad střech. 160 / 225 ΗAPDA ,- 200 / 300 ΗAPDA40 κατόπιν αιτήσεως 80 / 125 ZIBJB8 13, / 160 ZIBJB1 14, / 180 ZIBJB2 15, / 225 ZIBJB6 18, / 300 ZIBJB0 22,14 Το σύστημα LAB μπορεί επίσης να παραγγελθεί σε χρωματισμούς RAL. Η βαφή γίνεται με τεχνολογία επίστρωσης σε σκόνη (comaxit). Η τιμή υπολογίζεται από το σύστημα LAB + 20% 32 mm ZULJ32 38,95 40 mm ZULJ40 42,50 Χρόνος παράδοσης επιπρόσθετων βαμμένων στοιχείων: Για 60/ /160 εντός 2 εβδομάδων. Για 125/ /300 έως 4 εβδομάδες. Υπόλοιπα εξαρτήματα που απαιτούνται για την συμπλήρωση των συστημάτων LABGR & LALGR περιλαμβάνονται στα συστήματα STARR και STARR UV, ή πιθανόν ZUB. Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 21

22 LAS ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΩΝ ΓΙΑ ΣΥΣΚΕΥΕΣ ΠΟΥ ΔΕΝ ΕΞΑΡΤΩΝΤΑΙ ΑΠΟ ΤΟΝ ΑΕΡΑ ΚΑΥΣΗΣ ΣΤΟ ΧΩΡΟ (LAS) mm με διακλαδώσεις mm PPH (διαφανές) Παραλλαγή 1 (πλαστικό εντός υφιστάμενης καμινάδας ) Προστατευτικό απόρριψης ZUAV52 Πλαστικό κάλυμμα καπνοδόχου STARR (πλήρες) PPSASx Στήριγμα με λάστιχο set II ZUBXVx Σωλήνα με υποδοχή PPRMxx Σωλήνας με διακλάδωση 87 και BV PPTK8x Αντεπίστροφη βαλβίδα BV με τάπα PPAKKx Αντιδιαστολικό κάθετο PPAS5x Σωλήνας με διακλάδωση 87 και BV PPTK8x Αντεπίστροφη βαλβίδα BV με σιφόνι PPAKKx Στήριγμα με λάστιχο set II ZUBXVx Σωλήνα με υποδοχή PPRMxx Αντιδιαστολικό κάθετο PPAS5x Αποστράγγιση με υποδοχή PPMA0x Σιφόνι Long John ZULJ40 Κουτί εξουδετέρωσης ph ALNDCxx Στήριγμα με λάστιχο set II ZUBXVx Σωλήνα με υποδοχή PPRMxx Θυρίδα επιθεώρησης ADKBUx 22 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων

23 ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΩΝ ΓΙΑ ΣΥΣΚΕΥΕΣ ΠΟΥ ΔΕΝ ΕΞΑΡΤΩΝΤΑΙ ΑΠΟ ΤΟΝ ΑΕΡΑ ΚΑΥΣΗΣ ΣΤΟ ΧΩΡΟ (LAS) mm με διακλαδώσεις mm PPH (διαφανές) Παραλλαγή 1 (πλαστικό εντός υφιστάμενης καμινάδας ) Σωλήνας με διακλάδωση 87 1,00 m Αποστράγγιση με υποδοχή 60 PPMA05 20,15 80 PPMA08 21, PPMA01 24, PPMA02 42, PPMA06 54, PPMA00 106, PPMA0V κατόπιν αιτήσεως 315 PPMA03 κατόπιν αιτήσεως 80 / 60 PPTE58 41, / 60 PPTE51 57, / 80 PPTE81 58, / 60 PPTE52 73, / 80 PPTE82 74, / 110 PPTE12 82, / 60 PPTE56 93, / 80 PPTE86 94, / 110 PPTE16 101, / 125 PPTE26 112, / 60 PPTE50 138, / 80 PPTE80 138, / 110 PPTE10 146, / 125 PPTE20 156, / 160 PPTE60 162, / 60 PPTE5V 282, / 80 PPTE8V 238, / 110 PPTE1V 291, / 125 PPTE2V 301, / 160 PPTE6V 307, / 200 PPTE0V 302, / 60 PPTE53 423, / 80 PPTE83 424, / 110 PPTE13 431, / 125 PPTE23 442, / 160 PPTE63 447, / 200 PPTE03 414,89 ±± 315 / 250 PPTEV3 457,68 Σωλήνας με διακλάδωση 87 και BV 1,00 m 110 / 80 PPTK81 101, / 80 PPTK82 115, / 80 PPTK86 125, / 80 PPTK80 168, / 80 PPTK8V 215, / 80 PPTK83 281,53 Αντιδιαστολικό κάθετο 80 PPAS58 111, PPAS51 156, PPAS52 175, PPAS56 214, PPAS50 303, PPAS5V κατόπιν αιτήσεως 315 PPAS53 κατόπιν αιτήσεως Στήριγμα με λάστιχο set II 60 ZUBGV5 17,32 80 ZUBGV8 18, ZUBGV1 22, ZUBGV2 27, ZUBGV6 29, ZUBGV0 32, ZUBGVV 89, ZUBGV3 128,87 LAS Σπείρωμα M10 Σπείρωμα M16 Σιφόνι Long John (για υπερπίεση) 32 mm ZULJ32 31,28 40 mm ZULJ40 42,50 Υπόλοιπα εξαρτήματα που απαιτούνται για την συμπλήρωση του συστήματος LAS περιλαμβάνονται στα συστήματα STARR και STARR UV, ή πιθανόν ZUB. Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 23

24 LAS ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΩΝ ΓΙΑ ΣΥΣΚΕΥΕΣ ΠΟΥ ΔΕΝ ΕΞΑΡΤΩΝΤΑΙ ΑΠΟ ΤΟΝ ΑΕΡΑ ΚΑΥΣΗΣ ΣΤΟ ΧΩΡΟ (LAS) 110/ /300 mm με διακλαδώσεις 87 60/100 80/125 mm PPH / inox Παραλλαγή 2 (πλαστικό εντός inox ) Άνοιγμα με αναρρόφηση APMSBx Σωλήνα με υποδοχή LABGR HAPMBxx Σωλήνας με διακλάδωση 87 και BV LABGR HAPTK8x Πλάκα κάλυψης 2 τμημάτων LPWxxx Στήριγμα LABGR ZIBJBx Στήριγμα LABGR ZIBJBx Σωλήνα με υποδοχή LABGR HAPMBxx Σωλήνας με διακλάδωση 87 και BV LABGR HAPTK8x Πλάκα κάλυψης 2 τμημάτων LPWxxx Αντιδιαστολικό κάθετο LABGR HAPSBx Τριγωνική βάση στήριξης LABGR GRITU0x Αποστράγγιση με υποδοχή LABGR HAPMA0x Σιφόνι Long John ZULJ40 24 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων

25 ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΩΝ ΓΙΑ ΣΥΣΚΕΥΕΣ ΠΟΥ ΔΕΝ ΕΞΑΡΤΩΝΤΑΙ ΑΠΟ ΤΟΝ ΑΕΡΑ ΚΑΥΣΗΣ ΣΤΟ ΧΩΡΟ (LAS) 110/ /300 mm με διακλαδώσεις 87 60/100 80/125 mm PPH / inox Παραλλαγή 2 (πλαστικό εντός inox ) LAB GR Σωλήνας με διακλάδωση 87 και BV LAB GR Άνοιγμα με αναρρόφηση LAS 1,00 m Διακλάδωση 80 / / 160 HAPTKB81 185, / 180 HAPTKB82 230, / 225 HAPTKB86 265, / 300 HAPTKB80 κατόπιν αιτήσεως LAB GR Αντιδιαστολικό κάθετο 110 / 160 APMSB1 75, / 180 APMSB2 82, / 225 APMSB6 91, / 300 APMSB0 κατόπιν αιτήσεως LAB GR Σωλήνας με διακλάδωση 87 1,00 m Διακλ. 60 / 100 Διακλ. 80 / / 160 HAPTEB51 κατόπιν αιτήσεως 125 / 180 HAPTEB52 κατόπιν αιτήσεως 160 / 225 HAPTEB56 κατόπιν αιτήσεως 200 / 300 HAPTEB50 κατόπιν αιτήσεως 110 / 160 HAPTEB81 κατόπιν αιτήσεως 125 / 180 HAPTEB82 κατόπιν αιτήσεως 160 / 225 HAPTEB86 κατόπιν αιτήσεως 200 / 300 HAPTEB80 κατόπιν αιτήσεως 110 / 160 HAPASB1 187, / 180 HAPASB2 202, / 225 HAPASB6 267, / 300 HAPASB0 κατόπιν αιτήσεως LAB GR Σωλήνα με υποδοχή 0,25 m 110 / 160 ΗAPRB01 38, / 180 ΗAPRB02 45, / 225 ΗAPRB06 86, / 300 ΗAPRB00 κατόπιν αιτήσεως LAB GR Καμπύλη / 160 ΗAPBB41 37, / 180 ΗAPBB42 65, / 225 ΗAPBB46 95, / 300 ΗAPBB40 κατόπιν αιτήσεως 0,50 m 1,00 m 110 / 160 ΗAPRB51 40, / 180 ΗAPRB52 65, / 225 ΗAPRB56 109, / 300 ΗAPRB50 κατόπιν αιτήσεως 110 / 160 ΗAPRB11 58, / 180 ΗAPRB12 85, / 225 ΗAPRB16 149, / 300 ΗAPRB10 κατόπιν αιτήσεως LAB GR Ταφ με θυρίδα για αέρα καύσης 110 / 160 ΗAPTZB1 69, / 180 ΗAPTZB2 84, / 225 ΗAPTZB6 112, / 300 ΗAPTZB0 κατόπιν αιτήσεως LAB GR Αποστράγγιση με υποδοχή 110 / 160 HAPMAB1 43, / 180 HAPMAB2 68, / 225 HAPMAB6 126, / 300 HAPMAB0 κατόπιν αιτήσεως LAB GR Στήριγμα 110 / 160 ZIBJB1 8, / 180 ZIBJB2 9, / 225 ZIBJB6 11,30 200/300 ZIBJB0 κατόπιν αιτήσεως Σιφόνι Long John (για υπερπίεση) 32 mm ZULJ32 31,28 LAB GR Τριγωνική βάση στήριξης 110 / 160 ZTBJB1 74, / 180 ZTBJB2 99, / 225 ZTBJB6 131,53 200/300 ZTBJB0 κατόπιν αιτήσεως 40 mm ZULJ40 42,50 Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 25

26 CAS ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΩΝ ΓΙΑ ΣΥΣΚΕΥΕΣ ΣΥΝΔΕΔΕΜΕΝΕΣ ΣΕ ΣΕΙΡΑ, CASCADE (CAS) mm με διακλαδώσεις 45, mm PPH (διαφανές) Cascade τύπου AXIAL Πλάκα κάλυψης 2 τμημάτων LPWxxx Σωλήνα με υποδοχή PPRMxx Παγίδα συμπυκνωμάτων PPKF0x Ταφ με θυρίδα επιθεώρησης και αποστράγγιση PPRTAx Σωλήνας με διακλάδωση 87 και BV PPTK8x Τερματικό εξάρτημα axial cascade με BV PPEKxx Σωλήνα με υποδοχή PPRMxx Συστολή λέβητα ομόκεντρη PPKAxx Σωλήνα με υποδοχή PPRMxx Συστολή λέβητα ομόκεντρη PPKAxx Σιφόνι Long John ZULJ40 Cascade τύπου OFFSET Πλάκα κάλυψης 2 τμημάτων LPWxxx Σωλήνα με υποδοχή PPRMxx Σωλήνα με διακλάδωση 45 PPRKxx Καμπύλη επιθ/σης 87 PPRB9x Σωλήνα με διακλάδωση 45 PPRKxx Καμπύλη επιθ/σης 87 PPRB9x Σωλήνα με διακλάδωση 45 PPRKxx Καμπύλη επιθ/σης 87 PPRB9x Σωλήνα με υποδοχή PPRMxx Συστολή λέβητα ομόκεντρη PPKAxx Σωλήνα με υποδοχή PPRMxx Συστολή λέβητα ομόκεντρη PPKAxx Τερματικό εξάρτημα offset cascade με σιφόνι PPEKAx 26 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων

27 ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΩΝ ΓΙΑ ΣΥΣΚΕΥΕΣ ΣΥΝΔΕΔΕΜΕΝΕΣ ΣΕ ΣΕΙΡΑ, CASCADE (CAS) mm με διακλαδώσεις 45, mm PPH (διαφανές) CAS Σωλήνα με διακλάδωση 45 1,00 m 80 / 60 PPRK58 52, / 60 PPRK51 72, / 80 PPRK81 73, / 60 PPRK52 92, / 80 PPRK82 93, / 110 PPRK12 103, / 60 PPRK56 130, / 80 PPRK86 131, / 110 PPRK16 142, / 125 PPRK26 156, / 60 PPRK50 193, / 80 PPRK80 193, / 110 PPRK10 204, / 125 PPRK20 218, / 160 PPRK60 226, / 60 PPRK5V 395, / 80 PPRK8V 395, / 110 PPRK1V 406, / 125 PPRK2V 420, / 160 PPRK6V 428, / 200 PPRK0V 422, / 60 PPRK53 591, / 80 PPRK83 592, / 110 PPRK13 603, / 125 PPRK23 617, / 160 PPRK63 625, / 200 PPRK03 618, / 250 PPRKV3 639,06 Σωλήνα με διακλάδωση 87 1,00 m 80 / 60 PPTE58 41, / 60 PPTE51 57, / 80 PPTE81 58, / 60 PPTE52 73, / 80 PPTE82 74, / 110 PPTE12 82, / 60 PPTE56 93, / 80 PPTE86 94, / 110 PPTE16 101, / 125 PPTE26 112, / 60 PPTE50 138, / 80 PPTE80 138, / 110 PPTE10 146, / 125 PPTE20 156, / 160 PPTE60 162, / 60 PPTE5V 282, / 80 PPTE8V 238, / 110 PPTE1V 291, / 125 PPTE2V 301, / 160 PPTE6V 307, / 200 PPTE0V 302, / 60 PPTE53 423, / 80 PPTE83 424, / 110 PPTE13 431, / 125 PPTE23 442, / 160 PPTE63 447, / 200 PPTE03 414, / 250 PPTEV3 457,68 Τερματικό εξάρτημα offset cascade με σιφόνι Σωλήνας με διακλάδωση 87 και BV 1,00 m 110 / 80 PPTK81 101, / 80 PPTK82 115, / 80 PPTK86 125, / 80 PPTK80 168, / 80 PPTK8V 215, / 80 PPTK83 281, / 125 PPTK26 262, / 125 PPTK20 343, / 125 PPTK2V 561, / 125 PPTK23 753,71 Αντεπίστροφη βαλβίδα (BV) Εξαρτήματα Τερματικό εξάρτημα axial cascade με BV 110 PPEKA1 102, PPEKA2 114, PPEKA6 155, PPEKA0 186, PPEKAV 276, PPEKA3 317,12 ZK 80 PPSK08 76,80 ZK 80 PPAKK8 90,60 με σιφόνι ή τάπα ZK 125 PPSK02 153,60 με σιφόνι ή τάπα Σιφόνι PPSS00 9,30 Τάπα PPKS00 5, / 80 PPEK01 153, / 80 PPEK02 169, / 80 PPEK06 187, / 80 PPEK00 253, / 80 PPEK0V 371, / 80 PPEK03 458, / 125 PPEK26 272, / 125 PPEK20 368, / 125 PPEK2V 508, / 125 PPEK23 599,81 Multi-klappe 110 PPK ,70 με BV PPMK01 313,83 με 2 BV PPMK02 362,31 με 3 BV PPMK06 397,03 με 4 BV PPMK00 623,11 με 5 BV PPMK0V 924,51 με 6 BV 80 Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 27

28 CAS ΣΥΣΤΗΜΑ ΚΑΠΝΟΔΟΧΩΝ ΓΙΑ ΣΥΣΚΕΥΕΣ ΣΥΝΔΕΔΕΜΕΝΕΣ ΣΕ ΣΕΙΡΑ, CASCADE (CAS) mm με διακλαδώσεις 45, mm PPH (διαφανές) Ταφ με θυρίδα επιθεώρησης και σημείο μέτρησης 110/80 PPKT08 82,27 125/80 PPKT06 151,17 125/110 PPKT13 153,34 160/80 PPKT61 183,66 160/110 PPKT18 185,58 160/125 PPKT19 187,35 200/80 PPKTR80 257,57 200/110 PPKT30 291,65 200/125 PPKT31 293,42 200/160 PPKT27 275,79 250/110 PPKTR1V 379,67 250/125 PPKTR2V 381,59 250/160 PPKTV2 454,03 250/200 PPKTV4 454,35 315/110 PPKTR13 611,74 315/125 PPKTR23 611,74 315/160 PPKTR63 616,95 315/200 PPKT64 609,08 315/250 PPKT66 627,69 Σωλήνα με διπλή διακλάδωση 87 και BV Τερματικό εξάρτημα cascade και διπλή BV 1,00 m 1,00 m 125 / 110 PPT , / 110 PPT , / 110 PPT , / 110 PPT21V κατόπιν αιτήσεως 315 / 110 PPT213 κατόπιν αιτήσεως 125 / 110 PPEH ,- 160 / 110 PPEH ,- 200 / 110 PPEH ,- 250 / 110 PPEH1V κατόπιν αιτήσεως 315 / 110 PPEH13 κατόπιν αιτήσεως Υπόλοιπα εξαρτήματα που απαιτούνται για την συμπλήρωση του συστήματος CAS περιλαμβάνονται στα συστήματα STARR και FLEX, ή πιθανόν ZUB. 28 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων

29 ΣΗΜΕΙΩΣΕΙΣ: Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 29

30 ZUB ΕΞΑΡΤΗΜΑΤΑ Σιφόνι Long John (για υπερπίεση) Kód Cena [Kč / ks] 32 mm ZULJ32 31,28 Pozn. Λιπαντικό συνδέσεων Βάρος 5 g ZUSF00 2,35 50 g ZUSF05 6,10 Με σφουγγαράκι 250 g ZUSF25 9,50 40 mm ZULJ40 42,50 Αντλία απόρριψης όξινων συμπυκνωμάτων Σιφόνι Long John 90 (για υπερπίεση) Έξοδος 40 mm με γωνία 90 ZULJ94 53,51 Μέγιστο ύψος απόρριψης 4 m Προστατευτικό απόρριψης GRZUFP00 115,95 Περιέχει σωλήνες για την εισαγωγή και την εξαγωγή των συμπ/των Σωλήνας συμπυκνωμάτων Μήκος ZUAV52 3,70 UVstabl. 60 / 100 PPASK5 8,10 λευκό 1 m ZUWK01 1,80 50 m ZUWK50 65,78 Κουτί εξουδετέρωσης ph Μέγεθος Προστατευτικό αέρα καύσης 80 ALIN08 11,08 inox 100 ALIN01 13,12 inox <25 kw 9 x 30 x 8 cm <35 kw 15 x 30 x 14 cm <120 kw 30 x 20 x 19 cm <200kW 40 x 30 x 14 cm <350 kw 40 x 30 x 24 cm <1.500 kw 60 x 40 x 24 cm ALNDC25 53,05 ALNDC35 94,85 ALNDC12 156,85 ALNDC ,15 ALNDC ,85 ALNDC ,75 περιέχουν στην συκευασία γόμωση και 2m εύκαμπτο σωλήνα O 80 ALIP08 4,60 λευκό O 60/100 ZUAIS5 18,05 Με φλάντζα 60/100 ZUAI05 17,95 inox 80/125 ZUAI08 19,45 inox 110/160 ZUAI01 29,35 inox Τάπα σημέιου μέτρησης αέρα καύσης Πρόσθετα για κουτί εξουδετέρωσης Hydrolit-MG ZUFMG5 23,25 1,5 kg Viton έως 160 EPDM έως 120 ZUSTV0 10,75 ZUSTE0 4,25 Ασβεστόλιθος + Hydrolit-MG Ενεργός άνθρακας ZUFM10 24,55 4 kg ZUFM20 32,20 8 kg ZUFM35 41,25 10 kg ZUFM15 86,35 25 kg ZUFK00 17,55 - Δακτύλιος EPDM starr 60 ZUMDE5 2,17 80 ZUMDE8 2, ZUMDEX 2, ZUMDE1 2, ZUMDE2 3, ZUMDE6 5, ZUMDE0 κατόπιν αιτήσεως 250 ZUMDEV κατόπιν αιτήσεως 315 ZUMDE3 κατόπιν αιτήσεως Υλικό EPDM Ταινίες μέτρησης ph ZUFS00 13,75 80 τεμ. 30 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων

31 ΕΞΑΡΤΗΜΑΤΑ ZUB Στήριγμα με λάστιχο Θυρίδα επιθεώρησης 60 ZOBJ05 2,24 80 ZOBJ08 2, ZOBJ19 4, ZOBJ01 4, ZOBJ02 6, ZOBJ06 7, ZOBJ18 8, ZOBJ00 8, ZOBJ29 43, ZOBJ0V 31, ZOBJ03 50,95 Σπείρωμα M8/10 Σπέιρωμα M12/16 Γρίλλια αερισμού 155x305 TTAD03 65,09 Inox 155x305 TTAD04 75,92 Inox λευκό Ντιζοστρίφωνο Délka [mm] Ντίζα με σπείρωμα 100 ZKMS08 0,31 M8 140 ZKMS48 0,48 M8 100 ZKMS10 0,51 M ZKMS40 0,71 M ZKMS42 0,97 M12 Délka [mm] Σφυκτήρας με λάστιχο univ. ZULG00 65,22 270x340mm 60 / 100 ALKLL5 11,91 80 / 125 ALKLL8 14,25 Πλάκα με σπείρωμα 1000 ZTGV08 5,69 M ZTGV10 8,46 M ZTGV12 11,75 M ZTGV16 21,93 M16 Rozměr [mm] 80x30 ZPTD08 1,78 M8 80x30 ZPTD10 1,85 M10 120x40 ZPTD12 2,45 M12 120x40 ZPTD16 2,52 M16 Διάβαση στέγης καπνοδόχου UNI Πλάκα κάλυψης 2 τμημάτων / 125 ZUD22S 82, / 160 ZUD26S 159,62 80 / 125 ZUD22T 100, / 160 ZUD26T 168,32 60 / 100 LPW2L5 16,41 Μαύρου χρώματος Χρώματος τερακότα Πλαστικό παρέμβυσμα NK - πλάκα Délka [mm] 50 ZHMP06 0,59 ø 10mm 60 ZHMP08 0,66 ø 12mm 70 ZHMP10 1,02 ø 14mm 80 / 125 LPW2L8 21, / 160 LPW2L1 28, / 180 LPW2L2 31,28 Λευκό χρώμα Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 31

32 ΛΟΙΠΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Εύκαμπτο σύστημα καπνοδόχου FLEX ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Η χρήση του εύκαμπτου σωλήνα FLEX είναι αποκλειστικά για κάθετη τοποθέτηση για την απαγωγή των καυσαερίων. Αιτιολογία: Η οριζόντια τοποθέτηση των εύκαμπτων σωλήνων απαγορεύεται αυστηρά λόγο της ευκαμψίας τους και της κυματοειδή γεωμετρία τους, έτσι είναι εύκολο να συγκρατούν τα συμπυκνώματα και με το βάρος τους μπορεί να προκληθεί παραμόρφωση του μεταξύ σωλήνα και των αγκυρώσεων. Είναι πιθανή η περίπτωση σε εύκαμπτη σωλήνα τοποθετημένη οριζόντια, κάτω από το ανώτατο ύψος να πλημμυρίσει με συμπυκνώματα και τελικά να φράξει εντελώς παρεμποδίζοντας την διέλευση των καυσαερίων με αποτέλεσμα η συσκευή να τεθεί εκτός λειτουργίας. Οι εύκαμπτοι σωλήνες μπορεί να καμφθούν το μέγιστο μέχρι 45 από τον κάθετο άξονα της όδευσης τους, π.χ. εντός υφυστάμενης καμινάδας. Αιτιολογία: Εάν οι εύκαμπτοι σωλήνες καμφθούν περαιτέρω, δημιουργείται υπερένταση στην εξωτερική πλευρά της κάμψεως κατά τη διάρκεια της λειτουργίας και ο εύκαμπτος σωλήνας μπορεί εύκολα να σπάσει εκεί. Αυτό συμβαίνει πολύ συχνά κατά τη μετάβαση από την καμινάδα στον αγωγό καυσαερίων. Ως εκ τούτου, είναι πάντα απαραίτητο να χρησιμοποιήσετε μια καμπύλη αγκύρωσης ή ένα εξάρτημα τύπου Τ με επιθεώρηση και αποστράγγιση συμπυκνωμάτων κατά τη μετάβαση από το κατακόρυφο προς το οριζόντιο τμήμα και τα περαιτέρω τμήματα να υλοποιούνται από σταθερούς σωλήνες. Αποκλίσεις έως και 45 από τον κατακόρυφο άξονα σε καμινάδες υπερπίεσης περιορίζονται επίσης από το EN (άρθρο 6.4.3). Οι εύκαμπτοι σωλήνες και γενικά οι οδέυσεις εντός υφυστάμενων καμινάδων, πρέπει να είναι στερεωμένοι στη βάση της καμινάδας, καθώς και στην έξοδο - απόληξη της. Αιτιολογία: Λόγω της μεταβαλλόμενης θερμοκρασίας, ο εύκαμπτος σωλήνας διαστέλλεται και είναι απαραίτητο να είναι εφοδιασμένος με σταθερή αγκύρωση στη βάση της καπνοδόχου καθώς και στην εξόδο της. Εάν ο εύκαμπτος σωλήνας δεν είναι αγκυρωμένος στην έξοδο της καπνοδόχου, μπορεί να γλιστρήσει εσωτερικά και ακόμη να σπάσει. Αλλαγή διαμέτρου σε οριζόντια τμήματα Τα έκκεντρα συστολικά κομμάτια είναι ανάγκη να χρησιμοποιούνται σε χώρους όπου θέλουμε να αλλάξουμε τη διάμετρο, διατηρώντας τις συνθήκες ροής του συμπυκνώματος στη σωλήνωση. Αιτιολογία: Αν ένας εγκαταστάτης χρησιμοποιήσει ένα κοινό ομόκεντρο συστολικό κομμάτι στο σύνδεσμο δηλαδή στο σημείο όπου ενώνονται δύο καμινάδες (π.χ. 160 και 200 καπναγωγοί σε cascade, θα πρέπει να χρησιμοποιήσουμε ένα συστολικό κομμάτι) και θα έχουμε πρόβλημα. Ο λόγος: Μια τυφλή κοιλότητα σχηματίζεται στον συγκεκριμένο σύνδεσμο με αποτέλεσμα το συμπύκνωμα να συλλέγεται εκεί, πράγμα που μπορεί τελικά να οδηγήσει σε απώλεια στεγανότητας. Αυτό επίσης ισχύει και για συστήματα cascade με μεταβλητή διάμετρο, όπου η χρήση ενός κοινού ομόκεντρου συστολικού κομματιού σημαίνει ότι το συμπύκνωμα δεν απορρέει σωστά Έκεντρη συστολή PPKA27 Ομόκεντρη συστολή PPKA27 32 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων

33 ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Έλεγχος - μέτρηση καυσαερίων ΛΟΙΠΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Η μέτρηση σε κάποια τμήματα του αγωγού με υπερπίεση καυσαερίων πρέπει να γίνεται με τη χρήση ειδικά σχεδιασμένων εξαρτημάτων για το δεδομένο σκοπό. Αιτιολογία: Στην περίπτωση αγωγών με υποπίεση καυσαερίων είναι πραγματοποιήσιμο να γίνει μια οπή μέτρησης στον αγωγό και στη συνέχεια να καλύπτεται με μια ταινία αλουμινίου. Αυτό όμως δεν επιτρέπεται στην περίπτωση υπερπίεσης καυσαερίων, καθώς ο αγωγός πρέπει να είναι απόλυτα στεγανός και η μέτρηση να υλοποιείται από τα στοιχεία του συστήματος. Υπεριώδη ακτινοβολία & χαμηλές θερμοκρασίες Τα πλαστικά συστήματα απαγωγής καυσαερίων από PPH δεν αντέχουν την υπεριώδη ακτινοβολία. Παρά το γεγονός ότι οι κατασκευαστές στα τεχνικά τους εγχειρίδια αναφέρουν τα πλεονεκτήματα και τα μειονεκτήματα των συστημάτων με PPH, οι εγκαταστάτες συχνά αγνοούν αυτές τις πληροφορίες. Έτσι στην πράξη, μπορούμε να συναντήσουμε ακάλυπτους πλαστικούς σωλήνες τοποθετημένους στις προσόψεις κτιρίων, πράγμα το οποίο αποτελεί ένα σοβαρό λάθος. Αιτιολογία: Τα PPH (STARR) δεν αντέχουν καθόλου την υπεριώδη ακτινοβολία (UV), ως εκ τούτου, απαγορεύεται να εκτίθενται στην ηλιακή ακτινοβολία. Οι πλαστικοί σωλήνες συχνά προστατεύονται από τα ακόλουθα υλικά: α) από ανοξείδωτο προστατευτικό σωλήνα, που χρησιμοποιείται επίσης και για παροχή εξωτερικού αέρα σε συσκευές τύπου C (δηλαδή συσκευές που δεν χρειάζονται αέρα από το δωμάτιο όπου τοποθετούνται για τη διαδικασία καύσης). β) Προσθήκη ειδικού σταθεροποιητή ακτινοβολίας UV σε χημική μορφή κατά την διαδικασία παραγωγής των υλικών, δημιουργώντας επαρκή προστασία από την υπεριώδη ακτινοβολία, προϊόντα UV Stabilazed. γ) Ειδικό σταθεροποιητή ακτινοβολίας UV σε μορφή αυτοκόλλητων φιλμ, που εφαρμόζεται στην εξωτερική πλευρά του σωλήνα δημιουργόντας έτσι ένα προστατευτικό περίβλημα από την υπεριώδη ακτινοβολία. Μια όχι και τόσο συνηθισμένη λύση, αλλά κατά βάση σωστή. Μία ακάλυπτη PPH σωλήνα η οποία εκτίθεται σε υπεριώδη ακτινοβολία σταδιακά καταστρέφεται - το υλικό αποκτά ένα κιτρινωπό χρώμα, γίνεται φολιδωτό, αρχίζει να ξεφλουδίζει και τελικά αποσυντίθεται. Αυτό δεν γίνεται άμεσα αλλά σταδιακά και εξαρτάται ουσιαστικά από την ποιότητα των χρησιμοποιούμενων στοιχείων κατασκευής (κόκκων) του σωλήνα. Έτσι σε ορισμένους κατασκευαστές αυτό γίνεται το νωρίτερο μετά από 6 μήνες σε αντίθεση με άλλους όπου τέτοιες αλλαγές εμφανίζονται μετά από 2 χρονιά. Τα πλαστικά συστήματα απαγωγής καυσαερίων δεν παγώνουν. Παρά το γεγονός ότι λίτρα συμπυκνώματος που ρέουν διαμέσω του αγωγού, το πλαστικό περίβλημα τους έχει το εξαιρετικό χαρακτηριστικό να μην παγώνει όταν η θερμοκρασία έξω πέφτει κάτω από το μηδέν. Αιτιολογία: Αν η θερμοκρασία των καυσαερίων πέσει κάτω από την θερμοκρασία του σημείου δρόσου στην εσωτερική επιφάνεια του πλαστικού αγωγού, το νερό σε μορφή ατμού που περιέχεται στα καυσαέρια συμπυκνώνεται στην επιφάνεια. Αυτό εκδηλώνεται με τον σχηματισμό σταγονιδίων συμπυκνωμάτων στην εσωτερική επιφάνεια των σωληνώσεων. Κάποια σταγονίδια μπορεί να παγώσουν, αλλά δεν επικάθονται στην επιφάνεια, πέφτουν κάτω, όπου λιώνουν και πάλι. Αυτό το φαινόμενο παρέχεται λόγο της ιδιαιτερότητας της δομής του υλικού. Ως εκ τούτου, δεν είναι απαραίτητο να μονωθούν αυτοί περεταίρω. STARR UV STARR -10 C Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 33

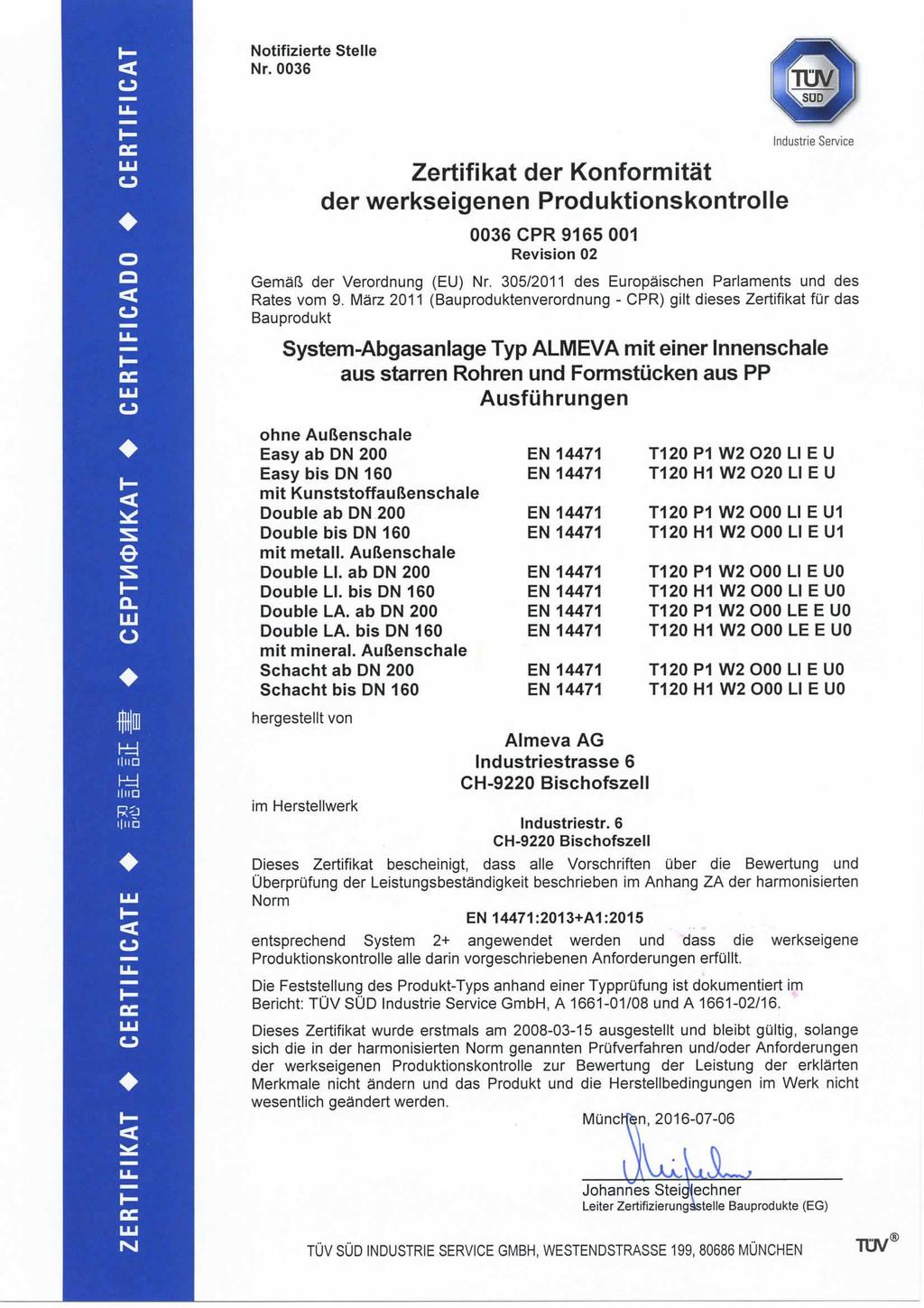

34 ΛΟΙΠΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΔΗΛΩΣΗ ΠΙΣΤΟΠΟΙΗΣΗΣ Almeva AG Industriestrasse 6 CH-9220 Bischofszell info@almeva.ch Πλαστικοί αγωγοί καπνοδώχων "ALMEVA EASY" Τύποι : μονού τοιχώματος starr / flex διπλού τοιχώματος (ομοκεντρικοί) Jürg Braun Διευθύνων Σύμβουλος Almeva AG Τόπος πιστοποίησης: TÜV Industrie Service GmbH München, Germany Αριθμός πιστοποίησης : 0036 CPD PPH 0.1 Σύστημα καπνοδόχου EN T120 H1 O W 2 O20 I E L μονό τοιχώμα starr / flex PPH 0.2 Σύστημα καπνοδόχου EN T120 H1 O W 2 O00 I E L1 ομοκεντικό PPH 0.3 Σύστημα καπνοδόχου EN T120 H1/P1 O W 2 O00 E E L0 ομοκεντικό PPH 0.4 Σύστημα καπνοδόχου EN T120 H1 O W 2 O00 E E L0 ομοκεντικό σύστημα καπνοδόχου μονού τοιχώματος, διαδρομή καυσαερίων: ΡΡH σύστημα καπνοδόχου διπλού τοιχώματος, διαδρομή καυσαερίων: ΡΡH επίστρωση: πλαστικό σύστημα καπνοδόχου μονού τοιχώματος, διαδρομή καυσαερίων: ΡΡH επίστρωση: ανοξ.χάλυβας, αλουμίνιο σύστημα καπνοδόχου μονού τοιχώματος, διαδρομή καυσαερίων: ΡΡH επίστρωση: ανοξείδωτος χάλυβας Περιγραφή προϊόντος Αριθμός προτύπου Τμήματα / Εξαρτήματα ΡΡH Σύστημα καπνοδόχου Δύναμη συμπίεσης Κατηγορία θερμοκρασίας Κατηγορία πίεσης Κατηγορία αντίστασης κατά την καύση στάχτης Κατηγορία αντίστασης στα αποτελέσματα συμπυκνωμάτων Κατηγορία αντίστασης στη διάβρωση Απόσταση από εύφλεκτα υλικά Τοποθέτηση Κατηγορία αντίδρασης σε φωτιά Μεγ. ύψος (starr): 30 m Μεγ. ύψος (flex.): 30 m Φορτίο ανέμου ελεύθερο ύψος πάνω από το τελευταίο στήριγμα [0.1 / 0.2 / m] [ m] Θερμική αντίσταση 0.00 m 2 K/W Αντίσταση σε φωτιά E Αντοχή σε κάμψη n.p.d. Πτώση πίεσης Η τιμή αντιστοιχεί στο EN Κατηγορία αντίδρασης σε φωτιά 34 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων

35 ΠΙΣΤΟΠΟΙΗΤΙΚΟ ISO 9001 ΛΟΙΠΕΣ ΠΛΗΡΟΦΟΡΙΕΣ CERTIFICATE IQNet and SQS hereby certify that the organisation Almeva AG 9220 Bischofszell Schweiz Certified area Ganzes Unternehmen Field of activity Kaminsysteme/Abgassysteme has implemented and maintains a Management System which fulfills the requirements of the following standard(s) ISO 9001:2008 Scope No(s): 14, 28 Issued on: Validity date: Registration Number: CH Michael Drechsel President of IQNet Roland Glauser CEO SQS IQNet Partners*: AENOR Spain AFNOR Certification France AIB-Vinçotte International Belgium ANCE-SIGE Mexico APCER Portugal CCC Cyprus CISQ Italy CQC China CQM China CQS Czech Republic Cro Cert Croatia DQS Holding GmbH Germany FCAV Brazil FONDONORMA Venezuela ICONTEC Colombia IMNC Mexico Inspecta Certification Finland IRAM Argentina JQA Japan KFQ Korea MIRTEC Greece MSZT Hungary Nemko AS Norway NSAI Ireland PCBC Poland Quality Austria Austria RR Russia SII Israel SIQ Slovenia SIRIM QAS International Malaysia SQS Switzerland SRAC Romania TEST St Petersburg Russia TSE Turkey YUQS Serbia IQNet is represented in the USA by: AFNOR Certification, CISQ, DQS Holding GmbH and NSAI Inc. * The list of IQNet partners is valid at the time of issue of this certificate. Updated information is available under Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 35

36 ΛΟΙΠΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΠΙΣΤΟΠΟΙΗΤΙΚΟ 36 Η μεγαλύτερη ποικιλία εξαρτημάτων σε συστήματα καπνοδόχων συμπυκνωμάτων

37 ΣΗΜΕΙΩΣΕΙΣ: Η επαγγελματική λύση στις καπνοδόχους συμπυκνωμάτων 37

38 almeva AG Industriestrasse 6 CH-9220 Bischofszell Switzerland Tel.: info@almeva.ch almeva SAS Parc d Activité Les Pierailleuses F Granzay-Gript France Tel.: fr@almeva.eu almeva East Europe s.r.o. Družstevní 501 CZ Želešice u Brna Czech Republic Tel.: cz@almeva.eu almeva Poland Sp. z o.o. ul. Cieszyńska 2, PL Pszczyna Poland Tel.: pl@almeva.eu almeva Deutschland GmbH Gewerbegebiet 7 D Königshain-Wiederau Germany Tel.: verkauf@almeva.com SEG ALMEVA Ibérica SL Parque Empresarial de Utebo Avda. Miguel Servet S/M, Nave 14 E Utebo Zaragoza Spain Tel.: es@almeva.eu almeva Slovakia s.r.o. Bratislavská 119 SK Trenčín Slovakia Tel.: sk@almeva.eu almeva Hungary Kft. Gyár utca 2 H-2040 Budaörs Hungary Tel.: hu@almeva.eu almeva Metalltechnik GmbH Fürstenwalder Str. 57 D Storkow (Mark) Germany Tel.: verkauf@almeva.com almeva Italia s.r.l. Viale del lavoro 7 I Villafranca di Verona Italy Tel.: info@almevaitalia.it almeva in the Baltic countries Lithuania Latvia Estonia Tel.: baltic@almeva.eu almeva Hellas OE Ζακύνθου 12 GR Μεταμόρφωση, Αθήνα, Ελλάδα Τηλ.: info@almeva.gr Your partner: 2018 PJ 38
