ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΣΥΣΚΕΥΗΣ

Μέγεθος: px

Εμφάνιση ξεκινά από τη σελίδα:

Download "ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΣΥΣΚΕΥΗΣ"

Μέντωρ Βλαβιανός
5 χρόνια πριν
Προβολές:

1 TDB1000 ADVANCED SECURITY SYSTEMS ELECTRONIC TESTER ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΣΥΣΚΕΥΗΣ TDB1000 VERSION 1.1 PAGE 1 01/11/2017

2 ΠΕΡΙΕΧΟΜΕΝΑ CONTENTS ΠΑΡΟΥΣΙΑΣΗ PAGE 3 ΓΕΝΙΚΗ ΠΑΡΟΥΣΙΑΣΗ PAGE 4 ΕΓΚΑΤΑΤΣΑΣΗ ΛΟΓΙΣΜΙΚΟΥ PC PAGE 6 ΑΝΑΒΑΘΜΙΣΗ ΛΟΓΙΣΜΙΚΟΥ PAGE 9 ΜΕΝΥ ΣΥΣΚΕΥΗΣ PAGE 12 ΕΦΑΡΜΟΓΗ WIKI KEY PAGE 13 ΣΤΟΙΧΕΙΑ ΕΓΓΡΑΦΗΣ ΣΥΣΚΕΥΗΣ PAGE 16 ΠΙΝΑΚΑΣ ΠΡΟΔΙΑΓΡΑΦΩΝ PAGE 17 ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΟΥΣ ΛΕΙΤΟΥΡΓΕΙΑΣ PAGE 18 ΣΤΟΙΧΕΙΑ ΕΠΙΚΟΙΝΩΝΙΑΣ PAGE 19 ΝΟΜΙΚΗ ΑΣΦΑΛΕΙΑ ΣΥΣΚΕΥΗΣ PAGE 20 TDB1000 VERSION 1.1 PAGE 2 01/11/2017

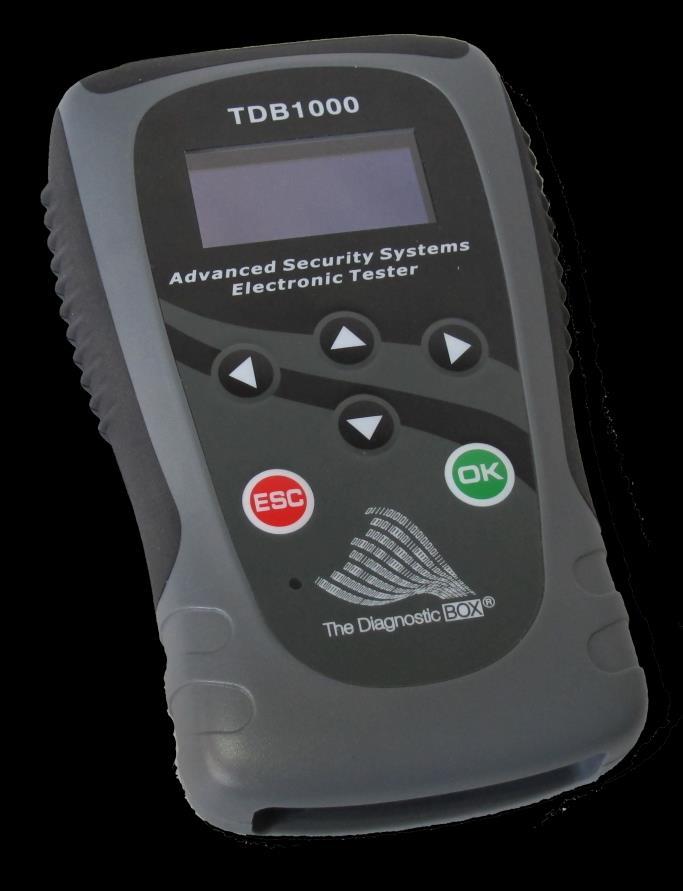

3 ΠΑΡΟΥΣΙΑΣΗ ΣΥΣΚΕΥΗΣ ΠΑΡΟΥΣΙΑΣΗ ΣΥΣΚΕΥΗΣ Η συσκευή TDB1000 ADVANCE SECYRITY SYSTEM έχει σχεδιαστεί για να παρέχει έναν ιδιαίτερα εύκολο τρόπο προγραμματισμού για της παρακάτω λειτουργίες απευθείας από την θύρα OBD του οχήματος. 1. Προγραμματισμός immobilizer κλειδιών TRANSPONDER 2. Προγραμματισμός χειριστηρίων κλειδιών αυτοκίνητου. 3. Ανάγνωση κωδικού ασφάλειας προγραμματισμού. 4. Μηδενισμός- αναπρογραμματισμός μεταχειρισμένων χειριστηρίων. 5. Προγραμματισμός κλειδιών χειριστηρίων τύπου Proximity System Keys Η συσκευή μπορεί να διαβάσει και να αναλύσει όλες της σύνθετες πληροφορίες προγραμματισμού. Και να κάνει ιδιαίτερα απλή την διαδικασία του προγραμματισμού σε ότι έχει σχέση με το immobilizer και τον τηλεχειρισμό στο αυτοκίνητο. Μέσω της εφαρμογής συγκεντρώνονται όλες οι πληροφορίες οι οποίες χρειάζονται για όλους τους προγραμματισμούς και γίνετε ιδιαίτερα εύκολη και οικονομική η διαδικασία προγραμματισμού σε όλους όσους διαθέτουν την συσκευή. Η ομάδα της THE DIAGNOSTIC BOX και η αντιπροσωπεία Ελλάδος RIBAS CENTER μετά από πολυετή εμπειρία στον τομέα των αυτοκίνητων, δίνει μια νέα επιχειρηματική και επαγγελματική ευκαιρία στης επιχείρησης οι οποίες θέλουν να ασχοληθούν στον τομέα του immobilizer και των κλειδιών του αυτοκίνητου. Η συσκευή TDB1000 είναι η οικονομικότερη συσκευής της αγοράς σε ότι έχει σχέση των Προγραμματισμό των κλειδιών των αυτοκίνητων γενικά. Η συσκευή είναι σχεδιασμένη στο ηνωμένο βασίλειο και αυτό την κάνει ιδιαίτερα ασφαλή. Η ομάδα συνολικά δίνει μια πλήρη τεχνική υποστήριξη σε ότι έχει σχέση με το after sales των συσκευών συνολικά με πραγματικές γνώσεις στο είδος. Η συσκευή υποστηρίζεται από μια εξειδικευμένη ομάδα τεχνικών και μετά την αγοράς σε ότι έχει σχέση με τα update και την αναβάθμιση της συσκευής στο μέλλον. Η εταιρεία παρέχει επίσης την εφαρμογή A.S.S.E.T APPγια Android and Apple συσκευές. Μέσα από την όποια μπορούν οι τεχνικοί να ανταλλάξουν τεχνικές πληροφορίες για βοήθεια μεταξύ τους. Καθώς και ανταλλαγή απόψεων για να μπορεί να υπάρχει άμεση ανταπόκριση σε κάθε δύσκολη περιπτώσει να αντιμετωπιστεί άμεσα. Επίσης παρέχετε και η εφαρμογή WIKY KEY οι όποια δίνει της σχετικές πληροφορίες σχετικά Με ότι έχει σχέση με της πληροφορίες του κλειδιού ανάλογα το όχημα. 1.Την θέση της θύρας OBD του οχήματος. 2. Συμβουλευτικά video καθώς και τεχνάσματα κατά την διαδικασία του προγραμματισμού που πιθανόν να σας βοηθήσουν. TDB1000 PAGE 3 VERSION /11/2017

4 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Η συσκευή TDB1000 Advanced Security Systems Electronic Tester ΣΕΙΡΙΑΚΟΣ ΑΡΙΘΜΟΣ ΣΥΣΚΕΥΗΣ ΚΑΛΩΔΙΟ ΣΥΝΔΕΣΗΣ OBD II ΚΑΛΩΔΙΟ ΣΥΝΔΕΣΗΣ USB VERSION /11/2017

5 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ TDB1000 PAGE 4 VERSION /11/2017

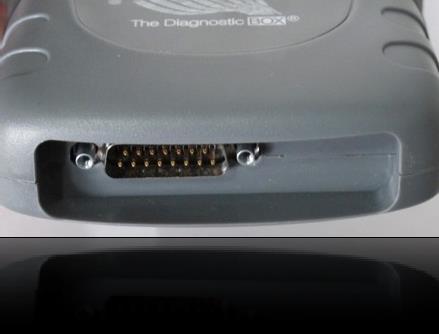

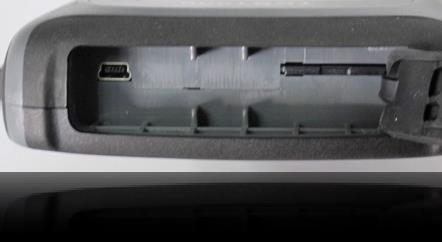

6 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΥΠΟΔΟΧΗ ΚΑΛΩΔΙΟΥ OBD ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΥΠΟΔΟΧΩΝ ΥΠΟΔΟΧΗ USB ΥΠΟΔΟΧΗ SD CARD TDB1000 VERSION 1.1 PAGE 5 01/11/2017

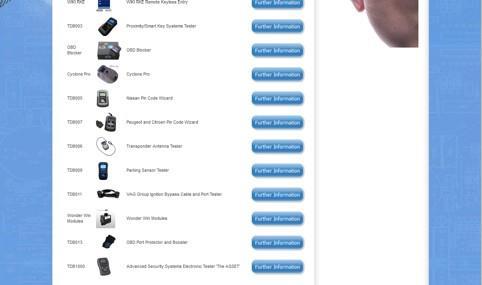

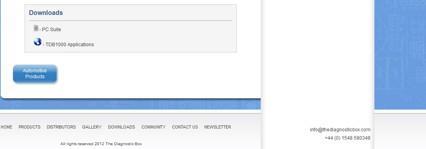

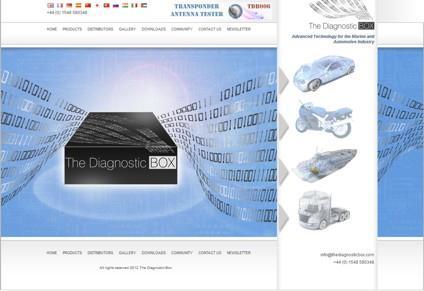

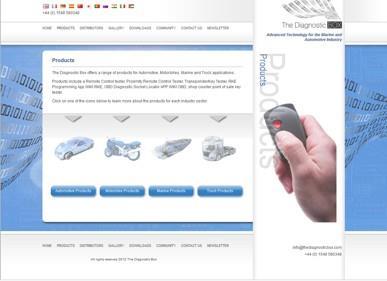

7 ΕΓΚΑΤΑΣΤΑΣΗ ΛΟΓΙΣΜΙΚΟΥ PC ΕΠΙΛΕΞΤΕ PRODUCTS ΕΠΙΛΕΞΤΕ AUTOMOTIVE ΕΠΙΛΕΞΤΕ TDB1000 FURTHER INFORMATION TDB1000 VERSION 1.1 PAGE 6 01/11/2017

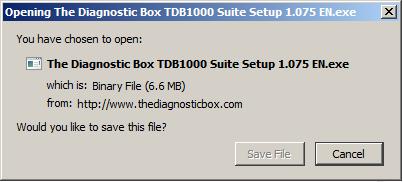

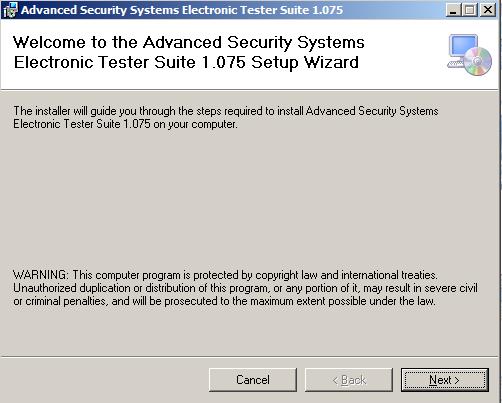

8 INSTALLING PC SOFTWARE ΕΠΙΛΕΞΤΕ PC SUITE ΕΠΙΛΕΞΤΕ SAVE FILE DOWNLOAD LOCATION AND THEN RUN THE FILE ΕΠΙΛΕΞΤΕ ΣΕ ΟΛΑ NEXT TO INSTALL THE TDB1000 PC SUITE TDB1000 PAGE 7 VERSION /11/2017

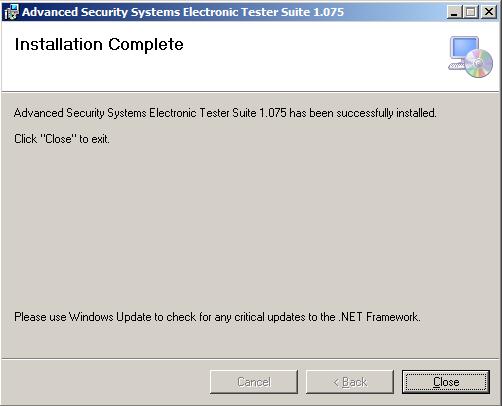

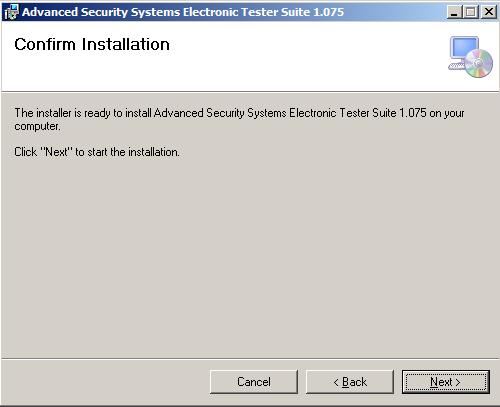

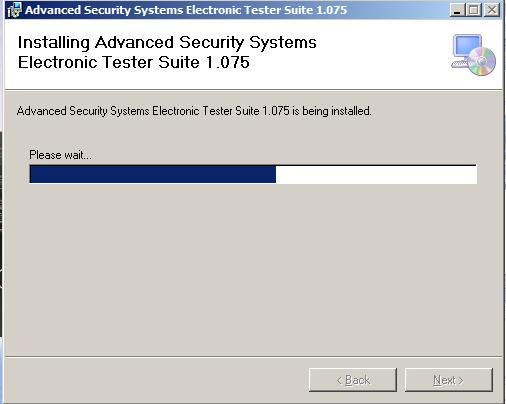

9 INSTALLING PC SOFTWARE ΕΠΙΛΕΞΤΕ NEXT ΤΟ ΛΟΓΙΣΜΙΚΟ ΓΙΝΕΤΕ ΕΓΚΑΤΑΣΤΑΣΗ ΑΥΤΟΜΑΤΑ ΕΠΙΛΕΞΤΕ CLOSE TDB1000 VERSION 1.1 PAGE 8 01/11/2017

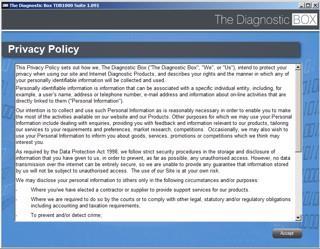

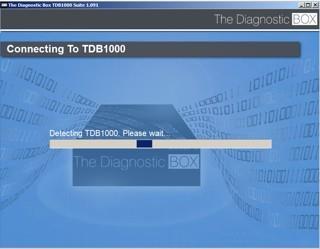

10 SOFTWARE UPDATES ΕΠΙΛΕΞΤΕ OK ΓΙΑ ΝΑ ΞΕΚΙΝΗΣΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ ΑΠΟΔΕΧΤΕΙΤΕ ΤΟΥΣ ΟΡΟΥΣ ΣΥΝΔΕΣΤΕ ΤΗΝ ΣΥΣΚΕΥΗ TDB1000 VERSION 1.1 PAGE 9 01/11/2017

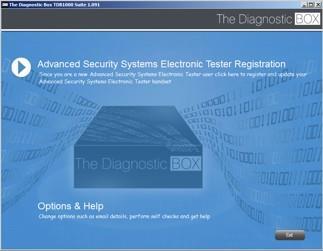

11 ΑΝΑΒΑΘΜΙΣΗ ΛΟΓΙΣΜΙΚΟΥ Η ΣΥΣΚΕΥΗ ΚΑΝΕΙ LOGIN ΑΥΤΟΜΑΤΑ ΣΤΟ ΠΡΟΓΡΑΜΜΑ Η ΣΥΣΚΕΥΗ ΠΡΕΠΕΙ ΝΑ ΓΙΝΕΙ ΕΓΓΡΑΦΗ ΓΡΑΨΤΕ ΤΑ ΠΛΗΡΗ ΣΤΟΙΧΕΙΑ ΣΑΣ ΓΙΑ ΝΑ ΕΧΕΤΕ ΠΛΗΡΗ ΥΠΟΣΤΗΡΙΞΗ ΤΟΥ ΛΟΓΙΣΜΙΚΟΥ ΓΡΑΨΤΕ ΤΑ ΣΤΟΙΧΕΙΑ ΣΑΣ VERSION /11/2017

12 TDB1000 PAGE 10 VERSION /11/2017

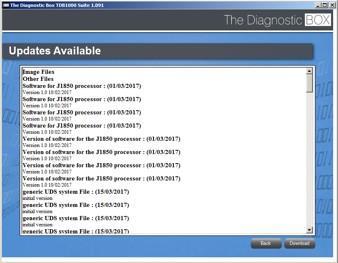

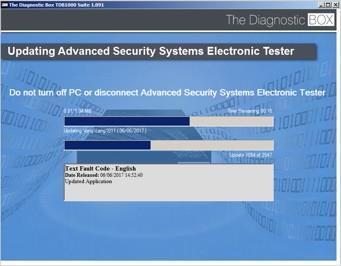

13 ΑΝΑΒΑΘΜΙΣΗ SOFTWARE ΕΜΦΑΝΙΖΕΤΑΙ Η ΔΙΑΘΕΣΙΜΗ ΛΙΣΤΑ ΤΩΝ ΑΝΑΒΑΘΜΙΣΕΩΝ ΕΠΙΛΕΞΤΕ ΕΠΟΜΕΝΟ<CLICK> Η ΣΥΣΚΕΥΗ ΚΑΝΕΙ UPDATE ΜΟΛΙΣ ΤΕΛΙΩΣΕΙ Η ΔΙΑΔΙΚΑΣΙΑ ΕΠΙΛΕΞΤΕ FINISH TDB1000 PAGE 11 VERSION /11/2017

14 MENU ΣΥΣΚΕΥΗΣ ΡΥΘΜΙΣΗΣ ΣΥΣΚΕΥΗΣ ΔΙΑΓΡΑΦΗ ΚΛΕΙΔΙΩΝ ΡΥΘΜΙΣΗΣ ΩΡΑΣ ΠΛΗΡΟΦΟΡΙΕΣ ΡΥΘΜΙΣΗΣ ΙΔΙΟΚΤΗΤΗ ΑΝΑΓΝΩΣΗ ΒΛΑΒΩΝ ΣΥΣΤΗΜΑΤΟΣ ΔΙΑΓΡΑΦΗ ΒΛΑΒΩΝ ΣΥΣΤΗΜΑΤΟΣ ΡΥΘΜΙΣΗΣ ΗΧΟΥ ΣΥΣΚΕΥΗΣ ΕΠΙΛΟΓΗ TEST ΣΥΣΤΗΜΑΤΟΣ ΣΥΣΚΕΥΗΣ APPLICATION PACKAGES FUNCTIONS ΕΠΙΛΟΓΗ ΜΟΝΤΕΛΩΝ ΟΧΗΜΑΤΟΣ ΕΠΙΛΟΓΗ ΓΛΩΣΣΑΣ ΣΥΣΚΕΥΗΣ BETA TEST SOFTWARE FOR INTERNAL USE ONLY ΕΠΙΣΤΡΟΦΗ- BACK ΦΟΡΤΩΣΗ ΔΕΔΟΜΕΝΩΝ ΑΝΑΓΝΩΣΗ ΚΩΔΙΚΟΥ ΑΣΦΑΛΕΙΑΣ ΑΡΙΘΜΟΣ ΚΛΕΙΔΙΩΝ ΣΤΗΝ ΜΝΗΜΗ ΤΟΥ ΟΧΗΜΑΤΟΣ PROGRAMMING ΚΛΕΙΔΙΩΝ TDB1000 PAGE 12 VERSION /11/2017

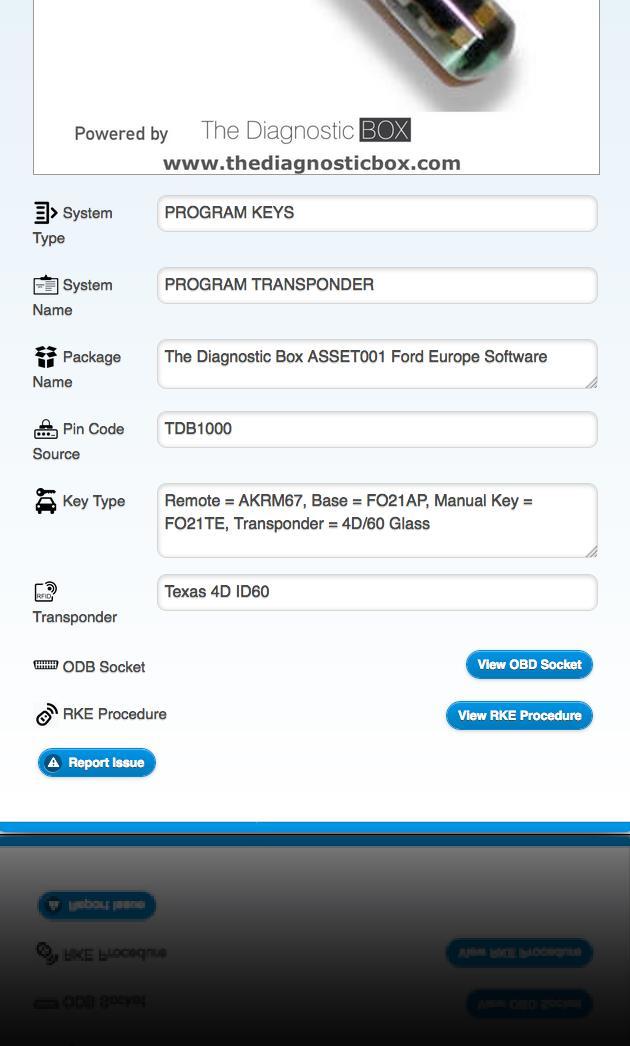

15 WIKI KEY Η εφαρμογή WIKY KEY σας δίνει όλες της απαραίτητες πληροφορίες της οποίες χρειάζεστε για να κάνετε την όποια διαδικασία προγραμματισμού χρειάζεστε όπως κωδικούς pin, τεχνικές πληροφορίες οχημάτων, καθώς και ειδικές συμβουλές προγραμματισμού. Η εφαρμογή θα μπορεί να κατέβει και σαν εφαρμογή από τα GOOGLE PLAY STORE και APP STORE ΠΡΟΣΟΧΗ ΔΕΝ ΕΙΝΑΙ ΑΚΟΜΑ ΔΙΑΘΕΣΙΜΗ Η ΕΦΑΡΜΟΓΗ ΕΙΝΑΙ ΔΙΑΘΕΣΙΜΗ ΜΟΝΟ ΓΙΑ PC ΕΠΙΛΕΞΤΕ ΤΗΝ ΗΠΕΙΡΟ ΓΙΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟ ΕΠΙΛΕΞΤΕ ΚΑΤΑΣΚΕΥΑΣΤΗ TDB1000 PAGE 13

16 WIKI KEY VERSION /11/201

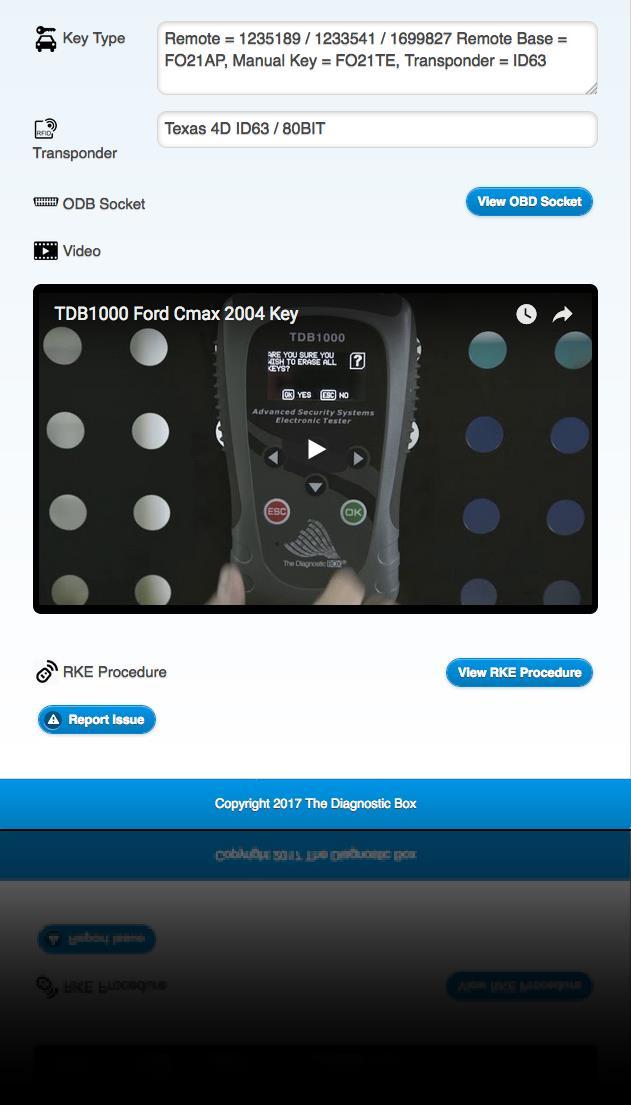

17 WIKI KEY Η εφαρμογή WIKY KEY σας δίνει όλες της απαραίτητες πληροφορίες της οποίες χρειάζεστε για να κάνετε την όποια διαδικασία προγραμματισμού χρειάζεστε όπως κωδικούς pin, τεχνικές πληροφορίες οχημάτων, καθώς και ειδικές συμβουλές προγραμματισμού. Η εφαρμογή θα μπορεί να κατέβει και σαν εφαρμογή από τα GOOGLE PLAY STORE και APP STORE ΠΡΟΣΟΧΗ ΔΕΝ ΕΙΝΑΙ ΑΚΟΜΑ ΔΙΑΘΕΣΙΜΗ Η ΕΦΑΡΜΟΓΗ ΕΙΝΑΙ ΔΙΑΘΕΣΙΜΗ ΜΟΝΟ ΓΙΑ PC ΕΠΙΛΕΞΤΕ ΜΟΝΤΕΛΟ ΟΧΗΜΑΤΟΣ ΠΛΗΡΟΦΟΡΙΕΣ ΣΤΟΙΧΕΙΑ ΟΧΗΜΑΤΟΣ TDB1000 PAGE 14 VERSION /11/2017

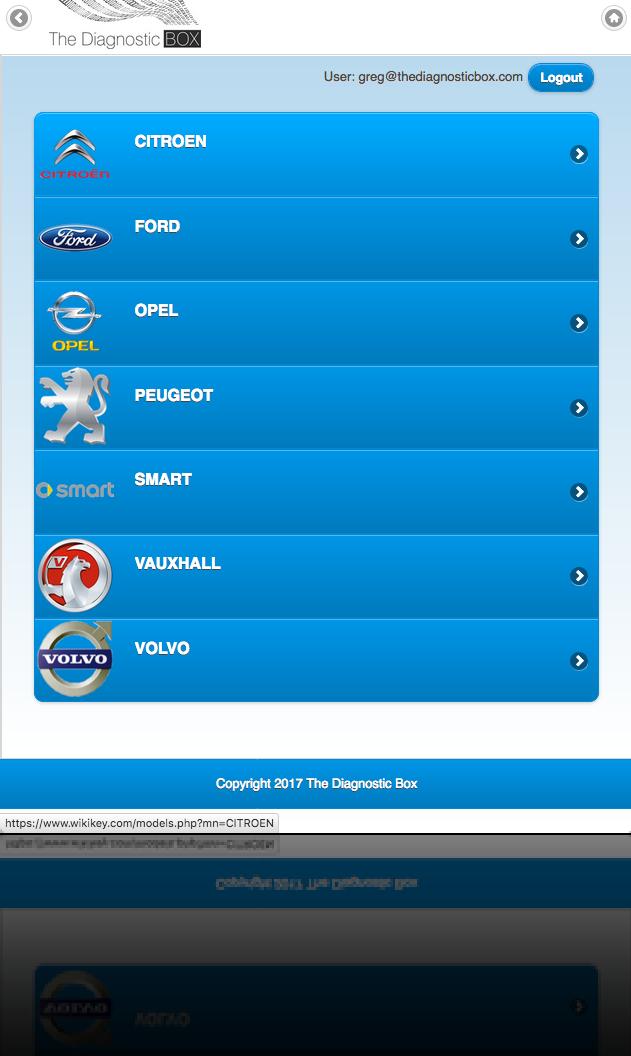

18 WIKI KEY ΕΠΙΛΕΞΤΕ ΤΟ ΜΟΝΤΕΛΟ ΤΟ ΟΠΟΙΟ ΘΕΛΕΤΕ TDB1000 PAGE 15 VERSION /11/2017

WIKI KEY ΕΓΓΡΑΦΗ ΣΤΟ ΠΡΟΓΡΑΜΜΑ Για να έχετε πρόσβαση στο σύστημα θα πρέπει να κάνετε σύνδεση στο σύστημα βάζοντας username και password δίκια σας επιλογής.

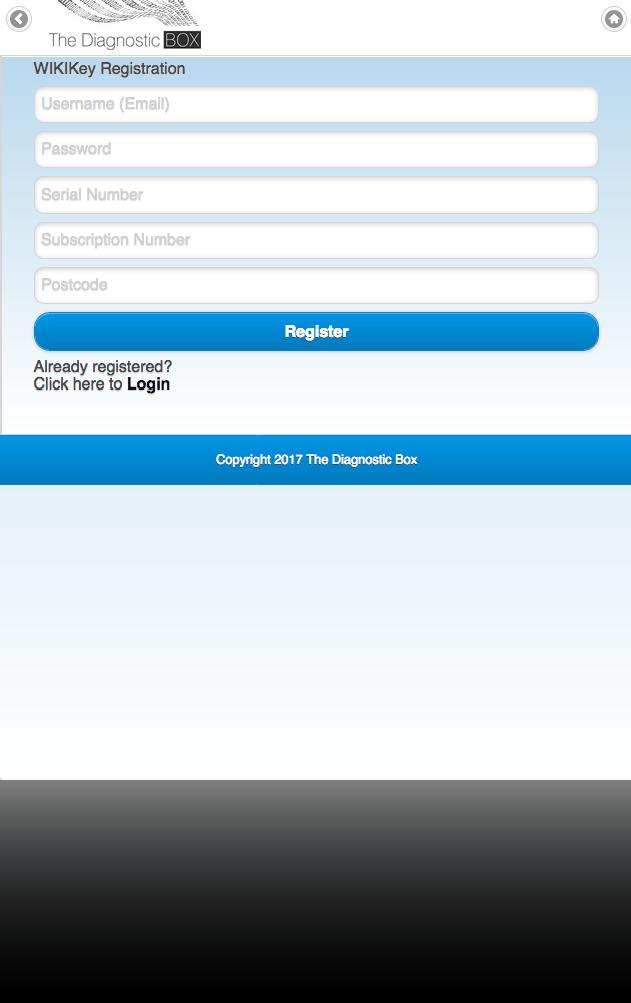

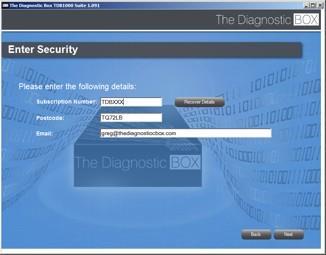

19 WIKI KEY ΕΓΓΡΑΦΗ ΣΤΟ ΠΡΟΓΡΑΜΜΑ Για να έχετε πρόσβαση στο σύστημα θα πρέπει να κάνετε σύνδεση στο σύστημα βάζοντας username και password δίκια σας επιλογής. Θα πρέπει να έχετε στην κατοχή σας τον σειριακό αριθμό της συσκευής. Τον κωδικό ID της συσκευής. Καθώς και διεύθυνση . Ο σειριακός αριθμός της συσκευής βρίσκεται στο πίσω μέρος της συσκευής. Ο κωδικός ID μπορεί να βρεθεί ξεχωριστά. ΓΡΑΨΤΕ ΤΟ ΣΑΣ ΒΑΛΤΕ ΚΩΔΙΚΟ ΕΙΣΟΔΟΥ ΓΡΑΨΤΕ ΤΟΝ ΣΕΙΡΙΑΚΟ ΑΡΙΘΜΟ ΤΗΣ ΣΥΣΚΕΥΗΣ ΒΑΛΤΕ ΤΟΝ ΑΡΙΘΜΟ ΣΥΝΔΡΟΜΗΣ ΒΑΛΤΕ ΤΟΝ ΤΑΧΥΔΡΟΜΙΚΟ ΚΩΔΙΚΟ ΤΟΝ ΟΠΟΙΟ ΒΑΛΑΤΕ ΚΑΤΑ ΤΗΝ ΕΓΓΡΑΦΗ TDB1000 PAGE 16 VERSION /11/2017

20 ASSET APP Η ΕΦΑΡΜΟΓΗ ASSET APP ΔΕΝ ΕΙΝΑΙ ΑΚΟΜΑ ΔΙΑΘΕΣΙΜΗ. TDB1000 VERSION 1.1 PAGE 17 01/11/2017

21 SPECIFICATION ΠΛΗΡΟΦΟΡΕΙΕΣ ΛΟΓΙΣΜΙΚΟΥ J1850 VPW / PWM ISO High & Low Speed CAN SINGLE WIRE CAN LIN FAULT TOLERANT CAN 5V ROSCO SYSTEM ΒΑΡΟΣ (ΜΑΖΙ ΜΕ ΘΗΚΗ ΚΑΙ ΚΑΛΩΔΙΑ) 1340 Grams ΔΙΑΣΤΑΣΕΙΣ 120 mm (W) x 195 mm (H) x 35 mm (D) ΚΑΤΑΝΑΛΩΣΗ ΡΕΥΜΑΤΟΣ 100 ma ΟΘΟΝΗ LCD Backlit Blue 128x64 dots ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΕΙΑΣ 32 to 122 Degrees F or 0 to 50 Degrees Celsius TDB1000 VERSION 1.1 PAGE 18 01/11/2017

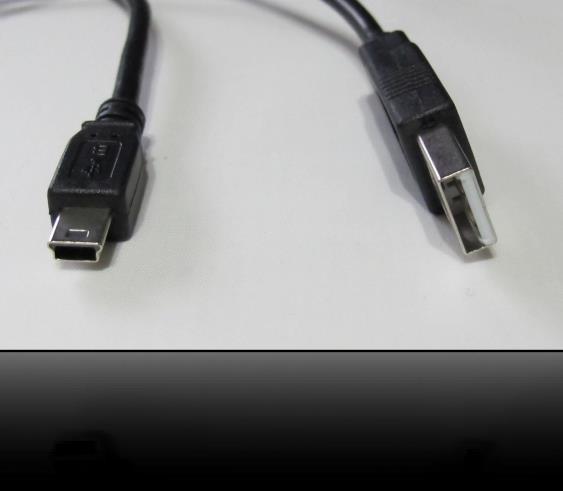

22 ΟΔΗΓΙΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ. Η συσκευή είναι κατασκευασμένη μόνο για χρήση σε οχήματα με τάση λειτουργιάς 12v. Η συσκευή έχει μόνο δυο τρόπους συνδεσμολογίας οι όποιοι είναι καλωδιακή. Ένας τρόπος είναι η θύρα με 16pin στο κάτω μέρος της συσκευής. Ο δεύτερος τρόπος είναι η θύρα usb οι όποια είναι μόνο για αναβάθμιση της συσκευής. ΠΡΟΣΟΧΗ. Η ΣΥΣΚΕΥΗ ΔΕΝ ΠΡΕΠΕΙ ΣΕ ΚΑΜΙΑ ΠΕΡΙΠΤΩΣΕΙ ΝΑ ΣΥΝΔΕΘΕΙ ΣΤΗΝ ΘΥΡΑ DVI KAMIA ΕΙΔΟΥΣ ΣΥΣΚΕΥΗ ΚΑΘΩΣ ΑΥΤΟ ΜΠΟΡΕΙ ΝΑ ΚΑΤΑΣΡΕΨΕΙ ΤΗΝ ΣΥΣΚΕΥΗ ΚΑΘΩΣ ΚΑΙ ΠΡΟΞΕΝΙΣΕΙ ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ ΣΤΟΝ ΧΡΗΣΤΗ ΚΑΘΑΡΙΣΜΟΣ Ο καθαρισμός της συσκευής θα πρέπει να γίνετε επιφανειακά μόνο με ένα υγρό πανί. Προσοχή να μην εισχωρήσει κανένα είδος υγρού στα εσωτερικά κυκλώματα της συσκευής. Επίσης δεν θα πρέπει να γίνετε καθαρισμός με κανένα είδος διαλυτού καθώς αυτό μπορεί να καταστρέψει τα πλαστικά τμήματα της συσκευής. SERVICE. H συσκευή δεν έχει τμήματα το όποια μπορούν να αφαιρεθούν με από μη εξειδικευμένο προσωπικό. Για αυτό δεν θα πρέπει να γίνει καμία επέμβαση στο εσωτερικό της συσκευής. USB cable Η καλωδίωση του usb που υπάρχει στην συσκευασία είναι μόνο για χρήσης σύνδεσης της συσκευής στο pc TDB1000 VERSION 1.1 PAGE 19 01/11/2017

23 CONTACT INFORMATION The Diagnostic Box Diagnostic Box House Unit 8, Fairfield Meadow Orchard Way Chillington Kingsbridge Devon TQ7 2LB Tel : Fax : info@thediagnosticbox.com Web : Skype : diagnosticbox TDB1000 VERSION 1.1 PAGE 20 01/11/2017

DECLARATION of CONFORMITY DECLARATION OF CONFORMITY Manufacturer s Name: Manufacturer s Address: The Diagnostic Box Diagnostic Box House Unit 8, Fairfield Meadow Orchard Way Chillington Kingsbridge

24 DECLARATION of CONFORMITY DECLARATION OF CONFORMITY Manufacturer s Name: Manufacturer s Address: The Diagnostic Box Diagnostic Box House Unit 8, Fairfield Meadow Orchard Way Chillington Kingsbridge Devon TQ7 2LB Product Name: Diagnostic Key Programmer Product Model: Conforms to: TDB1000 Specifications EN 55022:1998, A1: A2: 2003 EN 55024:1998, A1: A2: 2003 Following the Provisions of EMC Directive: 204/108/EEC TDB1000 June 2017 Product conforms to class A emission standards Signed : Mr G Chambers Signed on behalf of The Diagnostic Box TDB1000 VERSION 1.1 PAGE 21 01/11/2017
