1 ICP-VR8488 EL Συνοπτικός οδηγός Σύστημα αντιδιαρρηκτικού συναγερμού

2 ICP-VR8488 Συνοπτικός οδηγός EL 2 Σημείωση για τα πνευματικά δικαιώματα Η παρούσα έκδοση είναι πνευματική ιδιοκτησία της Bosch Security Systems, Inc. ( Bosch ), εκτός αν επισημαίνεται διαφορετικά. Με την επιφύλαξη παντός δικαιώματος. Μπορείτε να κατεβάσετε ένα και μόνο αντίγραφο της παρούσας έκδοσης. Κατεβάζοντας την έκδοση, συμφωνείτε: (α) να χρησιμοποιείτε την έκδοση αποκλειστικά ως προσωπικό σας βοήθημα (β) να μην την εκμεταλλεύεστε εμπορικά ούτε να χρεώνετε για τη χρήση της έκδοσης και (γ) να μην τροποποιείτε την έκδοση καθ οιονδήποτε τρόπο χωρίς την προηγούμενη έγγραφη άδεια της Bosch. Εκτός αν προδιαγράφεται παραπάνω ή αν επιτρέπεται από το Νομοθετικό Διάταγμα περί Πνευματικών Δικαιωμάτων Ιδιοκτησίας [Copyright Act 1968 (Cth)], δεν επιτρέπεται η αναπαραγωγή, η μετάδοση, η τροποποίηση ή η αποθήκευση, καθ οιονδήποτε τρόπο ή με οποιοδήποτε μέσο, οιουδήποτε τμήματος της παρούσας έκδοσης, χωρίς την προηγούμενη έγγραφη άδεια της Bosch. Σημείωση περί ευθύνης Το υλικό αυτό προορίζεται για χρήση από επαγγελματίες με πείρα στην εγκατάσταση αυτού του προϊόντος. Άτομα χωρίς την κατάλληλη πείρα θα πρέπει να ζητούν βοήθεια πριν επιχειρήσουν οιαδήποτε εγκατάσταση. Αν και το παρόν υλικό ετοιμάστηκε με μεγάλη προσοχή, η Bosch Security Systems, Inc. και οι αντιπρόσωποί της δεν φέρουν ευθύνη προς οιοδήποτε άτομο ή οντότητα σε περίπτωση απώλειας ή ζημιάς που προκαλείται άμεσα ή έμμεσα από πληροφορίες ή από τυχόν παραλείψεις του παρόντος υλικού. Η Bosch Security Systems, Inc. επιφυλάσσεται του δικαιώματος να επιφέρει αλλαγές στα χαρακτηριστικά και τις προδιαγραφές των προϊόντων της ανά πάσα στιγμή χωρίς προηγούμενη ειδοποίηση.

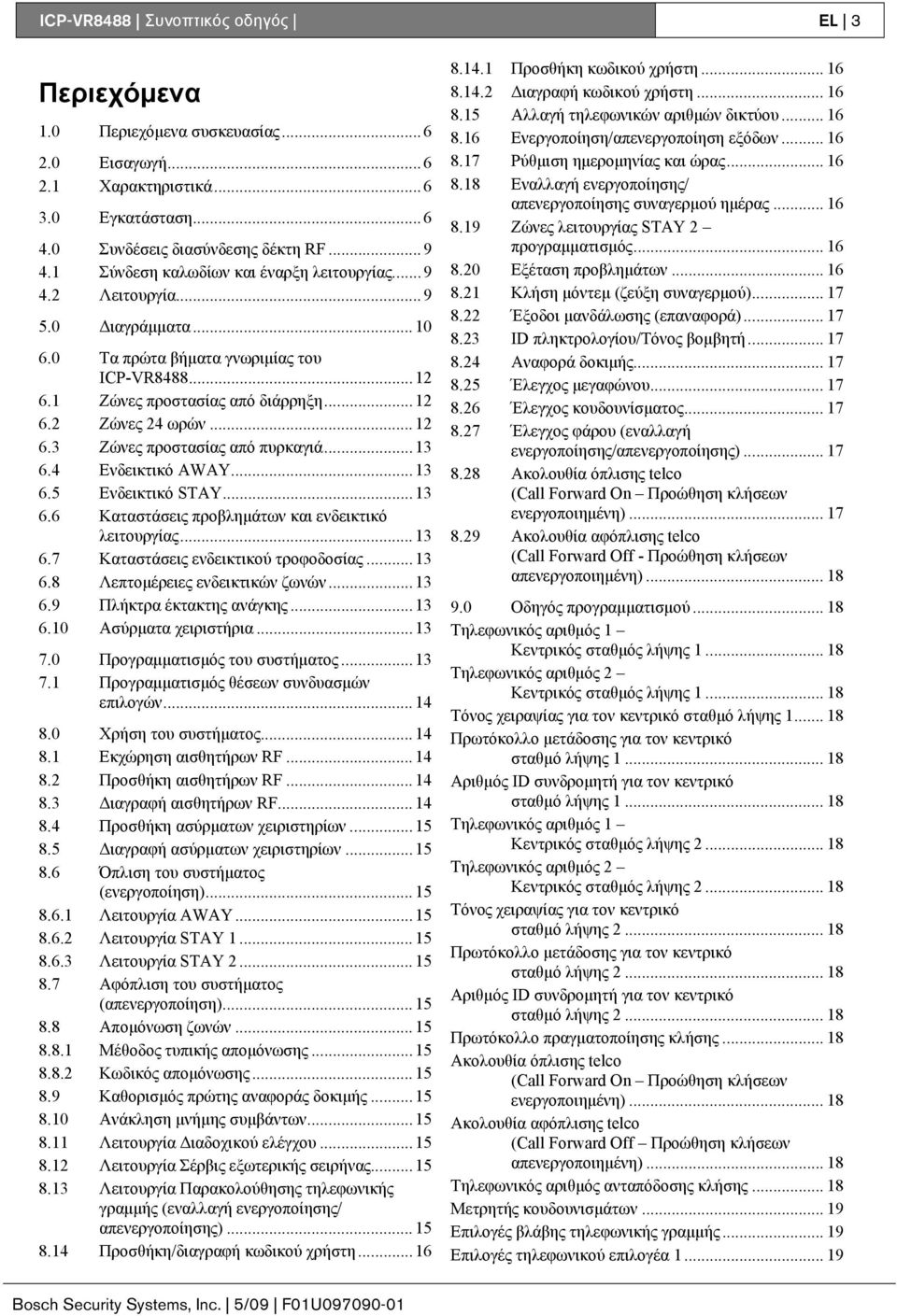

3 ICP-VR8488 Συνοπτικός οδηγός EL 3 Περιεχόμενα 1.0 Περιεχόμενα συσκευασίας Εισαγωγή Χαρακτηριστικά Εγκατάσταση Συνδέσεις διασύνδεσης δέκτη RF Σύνδεση καλωδίων και έναρξη λειτουργίας Λειτουργία Διαγράμματα Τα πρώτα βήματα γνωριμίας του ICP-VR Ζώνες προστασίας από διάρρηξη Ζώνες 24 ωρών Ζώνες προστασίας από πυρκαγιά Ενδεικτικό AWAY Ενδεικτικό STAY Καταστάσεις προβλημάτων και ενδεικτικό λειτουργίας Καταστάσεις ενδεικτικού τροφοδοσίας Λεπτομέρειες ενδεικτικών ζωνών Πλήκτρα έκτακτης ανάγκης Ασύρματα χειριστήρια Προγραμματισμός του συστήματος Προγραμματισμός θέσεων συνδυασμών επιλογών Χρήση του συστήματος Εκχώρηση αισθητήρων RF Προσθήκη αισθητήρων RF Διαγραφή αισθητήρων RF Προσθήκη ασύρματων χειριστηρίων Διαγραφή ασύρματων χειριστηρίων Όπλιση του συστήματος (ενεργοποίηση) Λειτουργία AWAY Λειτουργία STAY Λειτουργία STAY Αφόπλιση του συστήματος (απενεργοποίηση) Απομόνωση ζωνών Μέθοδος τυπικής απομόνωσης Κωδικός απομόνωσης Καθορισμός πρώτης αναφοράς δοκιμής Ανάκληση μνήμης συμβάντων Λειτουργία Διαδοχικού ελέγχου Λειτουργία Σέρβις εξωτερικής σειρήνας Λειτουργία Παρακολούθησης τηλεφωνικής γραμμής (εναλλαγή ενεργοποίησης/ απενεργοποίησης) Προσθήκη/διαγραφή κωδικού χρήστη Προσθήκη κωδικού χρήστη Διαγραφή κωδικού χρήστη Αλλαγή τηλεφωνικών αριθμών δικτύου Ενεργοποίηση/απενεργοποίηση εξόδων Ρύθμιση ημερομηνίας και ώρας Εναλλαγή ενεργοποίησης/ απενεργοποίησης συναγερμού ημέρας Ζώνες λειτουργίας STAY 2 προγραμματισμός Εξέταση προβλημάτων Κλήση μόντεμ (ζεύξη συναγερμού) Έξοδοι μανδάλωσης (επαναφορά) ID πληκτρολογίου/τόνος βομβητή Αναφορά δοκιμής Έλεγχος μεγαφώνου Έλεγχος κουδουνίσματος Έλεγχος φάρου (εναλλαγή ενεργοποίησης/απενεργοποίησης) Ακολουθία όπλισης telco (Call Forward On Προώθηση κλήσεων ενεργοποιημένη) Ακολουθία αφόπλισης telco (Call Forward Off - Προώθηση κλήσεων απενεργοποιημένη) Οδηγός προγραμματισμού Τηλεφωνικός αριθμός 1 Κεντρικός σταθμός λήψης Τηλεφωνικός αριθμός 2 Κεντρικός σταθμός λήψης Τόνος χειραψίας για τον κεντρικό σταθμό λήψης Πρωτόκολλο μετάδοσης για τον κεντρικό σταθμό λήψης Αριθμός ID συνδρομητή για τον κεντρικό σταθμό λήψης Τηλεφωνικός αριθμός 1 Κεντρικός σταθμός λήψης Τηλεφωνικός αριθμός 2 Κεντρικός σταθμός λήψης Τόνος χειραψίας για τον κεντρικό σταθμό λήψης Πρωτόκολλο μετάδοσης για τον κεντρικό σταθμό λήψης Αριθμός ID συνδρομητή για τον κεντρικό σταθμό λήψης Πρωτόκολλο πραγματοποίησης κλήσης Ακολουθία όπλισης telco (Call Forward On Προώθηση κλήσεων ενεργοποιημένη) Ακολουθία αφόπλισης telco (Call Forward Off Προώθηση κλήσεων απενεργοποιημένη) Τηλεφωνικός αριθμός ανταπόδοσης κλήσης Μετρητής κουδουνισμάτων Επιλογές βλάβης τηλεφωνικής γραμμής Επιλογές τηλεφωνικού επιλογέα

4 ICP-VR8488 Συνοπτικός οδηγός EL 4 Επιλογές τηλεφωνικού επιλογέα Επιλογές τηλεφωνικού επιλογέα Επιλογές ζεύξης συναγερμού Κωδικός τεχνικού εγκατάστασης Κωδικοί χρήστη Επίπεδα εξουσιοδότησης κωδικού χρήστη Ζώνες συναγερμού ημέρας Τιμή αντίστασης τερματισμού γραμμής (EOL) Προεπιλογές ζώνης Τύποι ζωνών Καταμέτρηση παλμών ζώνης Χρόνος καταμέτρησης παλμών ζώνης Επιλογές ζωνών Επιλογές ζωνών Επιλογές τηλεφωνικού επιλογέα ζώνης Επιλογές ζώνης κλειδοδιακόπτη Μετρητής ελεύθερου τερματισμού για σειρήνα Μετρητής ελεύθερου τερματισμού για τηλεφωνικό επιλογέα Κατάσταση ζωνών Αναφορά ζώνης tamper Κατάσταση ζωνών Αναφορά διαδοχικού ελέγχου Κατάσταση ζωνών Αναφορά παράκαμψης Κατάσταση ζωνών Αναφορά προβλημάτων Κατάσταση ζωνών Αναφορά παρακολούθησης ανιχνευτών Κατάσταση ζωνών Κωδικός αποκατάστασης συναγερμού Επιλογές αναφορών κατάστασης ζωνών Χρόνος επιτήρησης RF Αναφορά εξασθενημένης μπαταρίας RF Αναφορά προβλημάτων δέκτη RF Αναφορά αποκατάστασης προβλημάτων δέκτη RF Επιλογές τηλεφωνικού επιλογέα RF Αναφορές ανοίγματος/κλεισίματος Επιλογές αναφορών ανοίγματος/κλεισίματος Αναφορά απειλής βίας από το πληκτρολόγιο Αναφορά πανικού από το πληκτρολόγιο Αναφορά πυρκαγιάς από το πληκτρολόγιο Ιατρική αναφορά από το πληκτρολόγιο Επιλογές αναφορών πληκτρολογίου Κατάσταση συστήματος Αναφορά βλάβης τροφοδοτικού AUX Κατάσταση συστήματος Αναφορά αποκατάστασης βλάβης τροφοδοτικού AUX Κατάσταση συστήματος Αναφορά βλάβης AC Κατάσταση συστήματος Αναφορά αποκατάστασης βλάβης AC Κατάσταση συστήματος Αναφορά εξασθενημένης μπαταρίας Κατάσταση συστήματος Αναφορά αποκατάστασης εξασθενημένης μπαταρίας Κατάσταση συστήματος Απαγόρευση πρόσβασης (Απόπειρες πληκτρολόγησης κωδικού) Επιλογές αναφορών κατάστασης ζωνών Ώρα αναφοράς δοκιμής (αυτόματα) Επιλογές τηλεφωνικού επιλογέα αναφοράς δοκιμής Έξοδοι Κωδικοί συμβάντων Πολικότητα (λειτουργίες) Βάση χρόνου Πολλαπλασιαστής βάσης χρόνου Κατάσταση «μιας ριπής» Κατάσταση παλμικής λειτουργίας Χρόνος εισόδου Χρόνος εισόδου Χρόνος εξόδου (λειτουργίες AWAY/STAY) Χρόνος επιτήρησης εισόδου για τη λειτουργία STAY Χρόνος αναφοράς συναγερμών με καθυστέρηση Χρόνος παρακολούθησης ανιχνευτών Χρόνος κλειδώματος πληκτρολογίου Χρόνος λειτουργίας σειρήνων Ρυθμός ήχου σειρήνας Χρόνος προειδοποίησης αυτόματης όπλισης Ώρα αυτόματης όπλισης Ώρα αυτόματης αφόπλισης Χρόνος αναμονής επιβεβαίωσης λήψης Ένταση ήχου μπιπ μεγαφώνου Επιλογές συστήματος Επιλογές συστήματος Επιλογές συστήματος Επιλογές συστήματος Επιλογές καταναλωτή Επιλογές καταναλωτή Επιλογές καταναλωτή Επιλογές εισόδου ραδιοκυμάτων Αντιστοιχίσεις περιοχής-κωδικού χρήστη Τηλεφωνικοί αριθμοί δικτύου Επιλογές RF Αντιστοίχιση συσκευών RF για τις συσκευές 1 έως Ένταση σήματος συσκευών RF για τις συσκευές 1 έως Ένταση σήματος συσκευών RF για τις συσκευές 9 έως Κωδικοί χωρών Εργοστασιακές επιλογές Ώρα συστήματος Ημερομηνία συστήματος Κωδικοί χωρών... 30

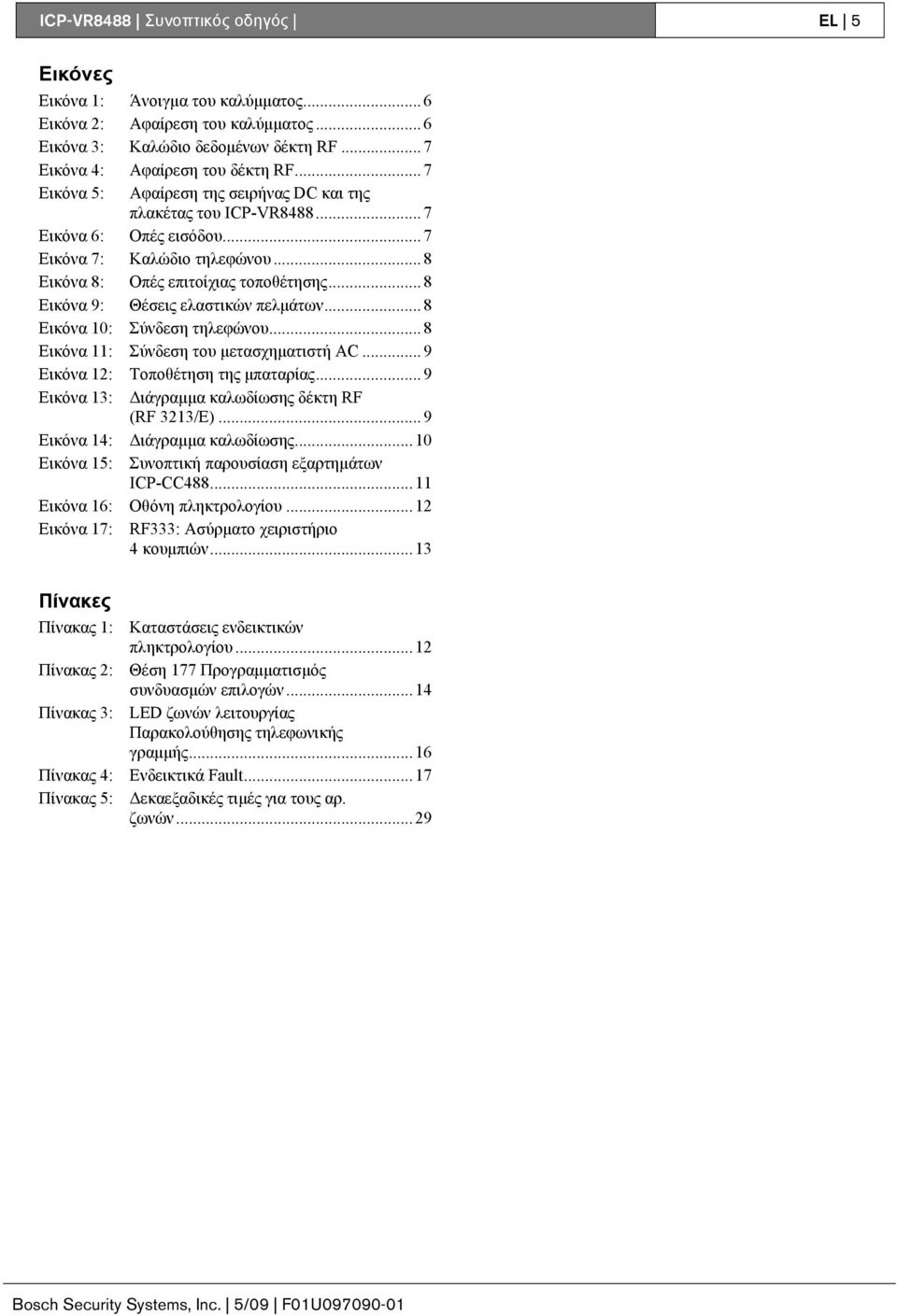

5 ICP-VR8488 Συνοπτικός οδηγός EL 5 Εικόνες Εικόνα 1: Άνοιγμα του καλύμματος... 6 Εικόνα 2: Αφαίρεση του καλύμματος... 6 Εικόνα 3: Καλώδιο δεδομένων δέκτη RF... 7 Εικόνα 4: Αφαίρεση του δέκτη RF... 7 Εικόνα 5: Αφαίρεση της σειρήνας DC και της πλακέτας του ICP-VR Εικόνα 6: Οπές εισόδου... 7 Εικόνα 7: Καλώδιο τηλεφώνου... 8 Εικόνα 8: Οπές επιτοίχιας τοποθέτησης... 8 Εικόνα 9: Θέσεις ελαστικών πελμάτων... 8 Εικόνα 10: Σύνδεση τηλεφώνου... 8 Εικόνα 11: Σύνδεση του μετασχηματιστή AC... 9 Εικόνα 12: Τοποθέτηση της μπαταρίας... 9 Εικόνα 13: Διάγραμμα καλωδίωσης δέκτη RF (RF 3213/E)... 9 Εικόνα 14: Διάγραμμα καλωδίωσης Εικόνα 15: Συνοπτική παρουσίαση εξαρτημάτων ICP-CC Εικόνα 16: Οθόνη πληκτρολογίου Εικόνα 17: RF333: Ασύρματο χειριστήριο 4 κουμπιών Πίνακες Πίνακας 1: Καταστάσεις ενδεικτικών πληκτρολογίου Πίνακας 2: Θέση 177 Προγραμματισμός συνδυασμών επιλογών Πίνακας 3: LED ζωνών λειτουργίας Παρακολούθησης τηλεφωνικής γραμμής Πίνακας 4: Ενδεικτικά Fault Πίνακας 5: Δεκαεξαδικές τιμές για τους αρ. ζωνών... 29

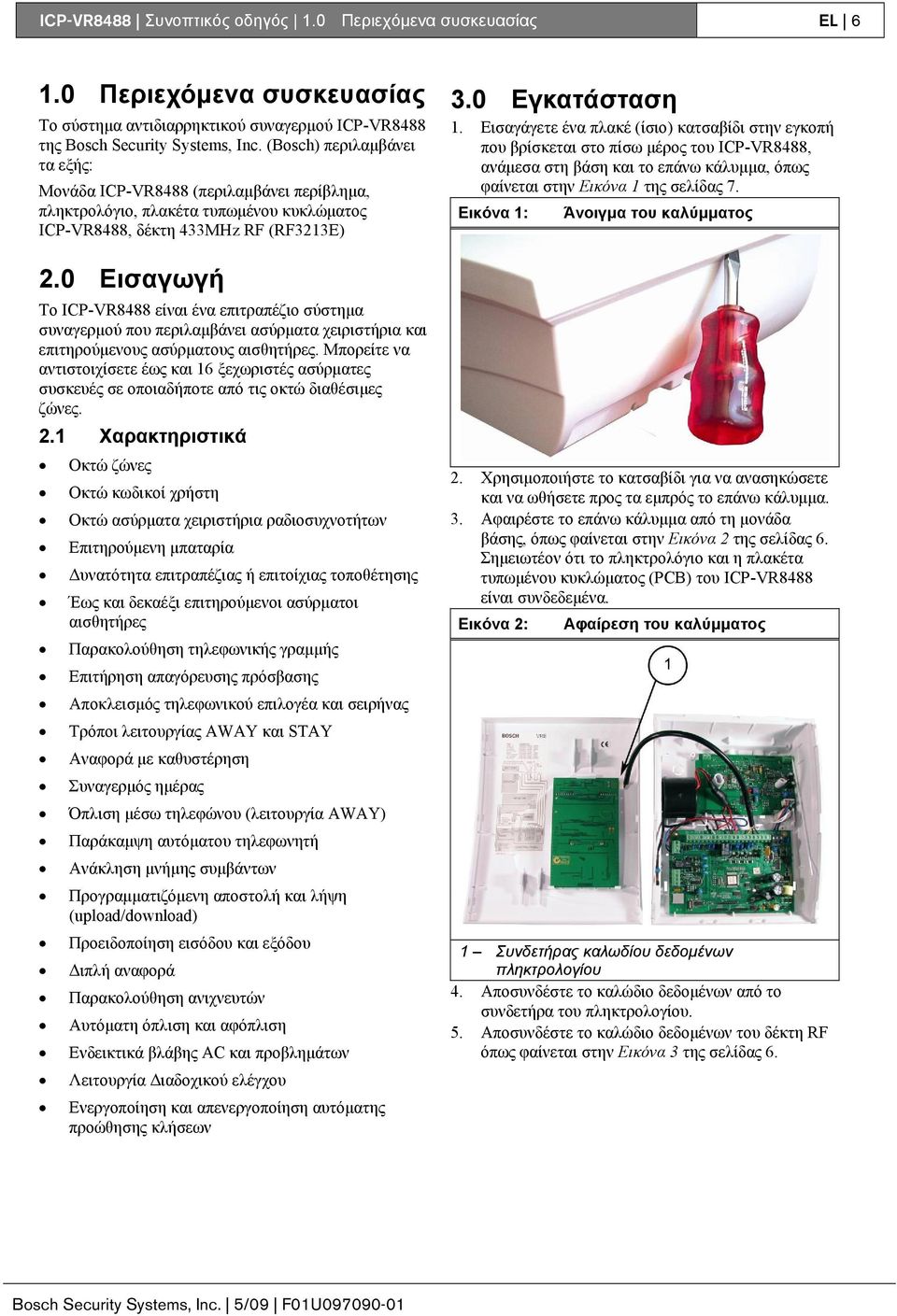

6 ICP-VR8488 Συνοπτικός οδηγός 1.0 Περιεχόμενα συσκευασίας EL Περιεχόμενα συσκευασίας Το σύστημα αντιδιαρρηκτικού συναγερμού ICP-VR8488 της Bosch Security Systems, Inc. (Bosch) περιλαμβάνει τα εξής: Μονάδα ICP-VR8488 (περιλαμβάνει περίβλημα, πληκτρολόγιο, πλακέτα τυπωμένου κυκλώματος ICP-VR8488, δέκτη 433MHz RF (RF3213E) 2.0 Εισαγωγή Το ICP-VR8488 είναι ένα επιτραπέζιο σύστημα συναγερμού που περιλαμβάνει ασύρματα χειριστήρια και επιτηρούμενους ασύρματους αισθητήρες. Μπορείτε να αντιστοιχίσετε έως και 16 ξεχωριστές ασύρματες συσκευές σε οποιαδήποτε από τις οκτώ διαθέσιμες ζώνες. 2.1 Χαρακτηριστικά Οκτώ ζώνες Οκτώ κωδικοί χρήστη Οκτώ ασύρματα χειριστήρια ραδιοσυχνοτήτων Επιτηρούμενη μπαταρία Δυνατότητα επιτραπέζιας ή επιτοίχιας τοποθέτησης Έως και δεκαέξι επιτηρούμενοι ασύρματοι αισθητήρες Παρακολούθηση τηλεφωνικής γραμμής Επιτήρηση απαγόρευσης πρόσβασης Αποκλεισμός τηλεφωνικού επιλογέα και σειρήνας Τρόποι λειτουργίας AWAY και STAY Αναφορά με καθυστέρηση Συναγερμός ημέρας Όπλιση μέσω τηλεφώνου (λειτουργία AWAY) Παράκαμψη αυτόματου τηλεφωνητή Ανάκληση μνήμης συμβάντων Προγραμματιζόμενη αποστολή και λήψη (upload/download) Προειδοποίηση εισόδου και εξόδου Διπλή αναφορά Παρακολούθηση ανιχνευτών Αυτόματη όπλιση και αφόπλιση Ενδεικτικά βλάβης AC και προβλημάτων Λειτουργία Διαδοχικού ελέγχου Ενεργοποίηση και απενεργοποίηση αυτόματης προώθησης κλήσεων 3.0 Εγκατάσταση 1. Εισαγάγετε ένα πλακέ (ίσιο) κατσαβίδι στην εγκοπή που βρίσκεται στο πίσω μέρος του ICP-VR8488, ανάμεσα στη βάση και το επάνω κάλυμμα, όπως φαίνεται στην Εικόνα 1 της σελίδας 7. Εικόνα 1: Άνοιγμα του καλύμματος 2. Χρησιμοποιήστε το κατσαβίδι για να ανασηκώσετε και να ωθήσετε προς τα εμπρός το επάνω κάλυμμα. 3. Αφαιρέστε το επάνω κάλυμμα από τη μονάδα βάσης, όπως φαίνεται στην Εικόνα 2 της σελίδας 6. Σημειωτέον ότι το πληκτρολόγιο και η πλακέτα τυπωμένου κυκλώματος (PCB) του ICP-VR8488 είναι συνδεδεμένα. Εικόνα 2: Αφαίρεση του καλύμματος 1 Συνδετήρας καλωδίου δεδομένων πληκτρολογίου 4. Αποσυνδέστε το καλώδιο δεδομένων από το συνδετήρα του πληκτρολογίου. 5. Αποσυνδέστε το καλώδιο δεδομένων του δέκτη RF όπως φαίνεται στην Εικόνα 3 της σελίδας 6.

7 ICP-VR8488 Συνοπτικός οδηγός 3.0 Εγκατάσταση EL 7 Εικόνα 3: Καλώδιο δεδομένων δέκτη RF 1 Εικόνα 5: Αφαίρεση της σειρήνας DC και της πλακέτας του ICP-VR Συνδετήρας καλωδίου δεδομένων δέκτη RF 6. Αφαιρέστε το δέκτη RF από το περίβλημα πιέζοντας τα δύο κλιπ συγκράτησης μακριά από το δέκτη RF και ανασηκώνοντας ταυτόχρονα την πλακέτα του δέκτη RF από τα κλιπ. Ανατρέξτε στην Εικόνα 4 της σελίδας 7. Εικόνα 4: Αφαίρεση του δέκτη RF Μάνδαλο σειρήνας 2 Μάνδαλο πλακέτας ICP-VR Σειρήνα DC 8. Πιέστε το μάνδαλο απομακρύνοντάς το από την πλακέτα του ICP-VR8488 και βγάλτε την πλακέτα από το περίβλημα. 9. Περάστε το τηλεφωνικό καλώδιο από την οπή εισόδου που φαίνεται στην Εικόνα 6 της σελίδας 7 και δρομολογήστε το όπως φαίνεται στην Εικόνα 7 της σελίδας 8. Εικόνα 6: Οπές εισόδου Κλιπ συγκράτησης 7. Πιέστε προς τα κάτω το μάνδαλο που συγκρατεί τη σειρήνα και ανασηκώστε τη σειρήνα από το πλάι του περιβλήματος. Ανατρέξτε στην Εικόνα 5 της σελίδας 7. 1 Οπή εισόδου καλωδίου τηλεφώνου 2 Οπή εισόδου καλωδίου μετασχηματιστή AC

8 ICP-VR8488 Συνοπτικός οδηγός 3.0 Εγκατάσταση EL 8 Εικόνα 7: 1 Καλώδιο τηλεφώνου 12. Γυρίστε ανάποδα τη βάση της μονάδας και τοποθετήστε τα ελαστικά πέλματα στις τέσσερις θέσεις που επισημαίνονται από την Εικόνα 9 της σελίδας 8. Εικόνα 9: Θέσεις ελαστικών πελμάτων 1 Καλώδιο τηλεφώνου 10. Περάστε το καλώδιο ηλεκτρικού δικτύου AC από την οπή, όπως φαίνεται στην Εικόνα 6 της σελίδας 7. Αν σκοπεύετε να τοποθετήσετε το ICP-VR8488 στον τοίχο, εκτελέστε το Βήμα 11. Διαφορετικά, εκτελέστε το Βήμα Τοποθετήστε το ICP-VR8488 σε κατάλληλη θέση χρησιμοποιώντας τις τέσσερις οπές για βίδες οι οποίες βρίσκονται στη βάση του περιβλήματος του ICP-VR8488, όπως φαίνεται στην Εικόνα 8 της σελίδας 8. Εικόνα 8: Οπές επιτοίχιας τοποθέτησης 1 Ελαστικά πέλματα 13. Συνδέστε το καλώδιο τηλεφώνου στην υποδοχή τηλεφώνου (PHONE1) της πλακέτας του ICP-VR8488, όπως φαίνεται στην Εικόνα 10 της σελίδας 8. Εικόνα 10: Σύνδεση τηλεφώνου 1 Οπές τοποθέτησης Κατά την τοποθέτηση της μονάδας σε τοίχο, η πλακέτα του ICP-VR8488 βρίσκεται στο κάτω μέρος. Επομένως, όταν τοποθετείτε το κάλυμμα, το κάλυμμα ολισθαίνει προς τα πάνω. Συνεχίστε από το Βήμα Υποδοχή τηλεφώνου 14. Επανατοποθετήστε την πλακέτα του ICP-VR8488 και τη σειρήνα DC στο περίβλημα, όπως φαίνεται στην Εικόνα 5 της σελίδας Επανατοποθετήστε την πλακέτα του δέκτη RF στο περίβλημα (ανατρέξτε στην Εικόνα 4 της σελίδας 7), και συνδέστε το καλώδιο δεδομένων (Εικόνα 3 της σελίδας 7).

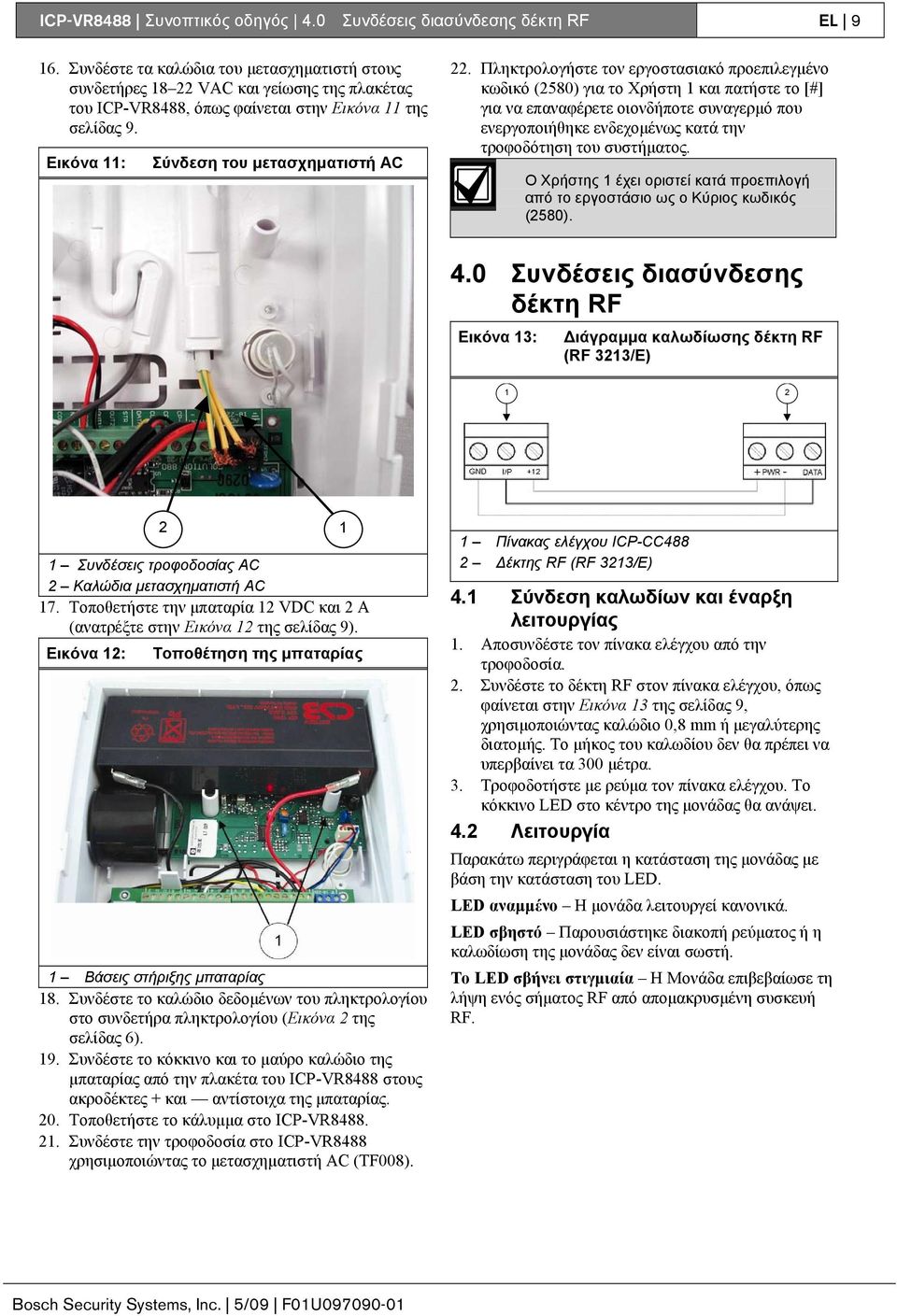

9 ICP-VR8488 Συνοπτικός οδηγός 4.0 Συνδέσεις διασύνδεσης δέκτη RF EL Συνδέστε τα καλώδια του μετασχηματιστή στους συνδετήρες VAC και γείωσης της πλακέτας του ICP-VR8488, όπως φαίνεται στην Εικόνα 11 της σελίδας 9. Εικόνα 11: Σύνδεση του μετασχηματιστή AC 22. Πληκτρολογήστε τον εργοστασιακό προεπιλεγμένο κωδικό (2580) για το Χρήστη 1 και πατήστε το [#] για να επαναφέρετε οιονδήποτε συναγερμό που ενεργοποιήθηκε ενδεχομένως κατά την τροφοδότηση του συστήματος. Ο Χρήστης 1 έχει οριστεί κατά προεπιλογή από το εργοστάσιο ως ο Κύριος κωδικός (2580). 4.0 Συνδέσεις διασύνδεσης δέκτη RF Εικόνα 13: Διάγραμμα καλωδίωσης δέκτη RF (RF 3213/E) Συνδέσεις τροφοδοσίας AC 2 Καλώδια μετασχηματιστή AC 17. Τοποθετήστε την μπαταρία 12 VDC και 2 A (ανατρέξτε στην Εικόνα 12 της σελίδας 9). Εικόνα 12: Τοποθέτηση της μπαταρίας 1 Βάσεις στήριξης μπαταρίας 18. Συνδέστε το καλώδιο δεδομένων του πληκτρολογίου στο συνδετήρα πληκτρολογίου (Εικόνα 2 της σελίδας 6). 19. Συνδέστε το κόκκινο και το μαύρο καλώδιο της μπαταρίας από την πλακέτα του ICP-VR8488 στους ακροδέκτες + και αντίστοιχα της μπαταρίας. 20. Τοποθετήστε το κάλυμμα στο ICP-VR Συνδέστε την τροφοδοσία στο ICP-VR8488 χρησιμοποιώντας το μετασχηματιστή AC (TF008). 1 1 Πίνακας ελέγχου ICP-CC488 2 Δέκτης RF (RF 3213/E) 4.1 Σύνδεση καλωδίων και έναρξη λειτουργίας 1. Αποσυνδέστε τον πίνακα ελέγχου από την τροφοδοσία. 2. Συνδέστε το δέκτη RF στον πίνακα ελέγχου, όπως φαίνεται στην Εικόνα 13 της σελίδας 9, χρησιμοποιώντας καλώδιο 0,8 mm ή μεγαλύτερης διατομής. Το μήκος του καλωδίου δεν θα πρέπει να υπερβαίνει τα 300 μέτρα. 3. Τροφοδοτήστε με ρεύμα τον πίνακα ελέγχου. Το κόκκινο LED στο κέντρο της μονάδας θα ανάψει. 4.2 Λειτουργία Παρακάτω περιγράφεται η κατάσταση της μονάδας με βάση την κατάσταση του LED. LED αναμμένο Η μονάδα λειτουργεί κανονικά. LED σβηστό Παρουσιάστηκε διακοπή ρεύματος ή η καλωδίωση της μονάδας δεν είναι σωστή. Το LED σβήνει στιγμιαία Η Μονάδα επιβεβαίωσε τη λήψη ενός σήματος RF από απομακρυσμένη συσκευή RF.

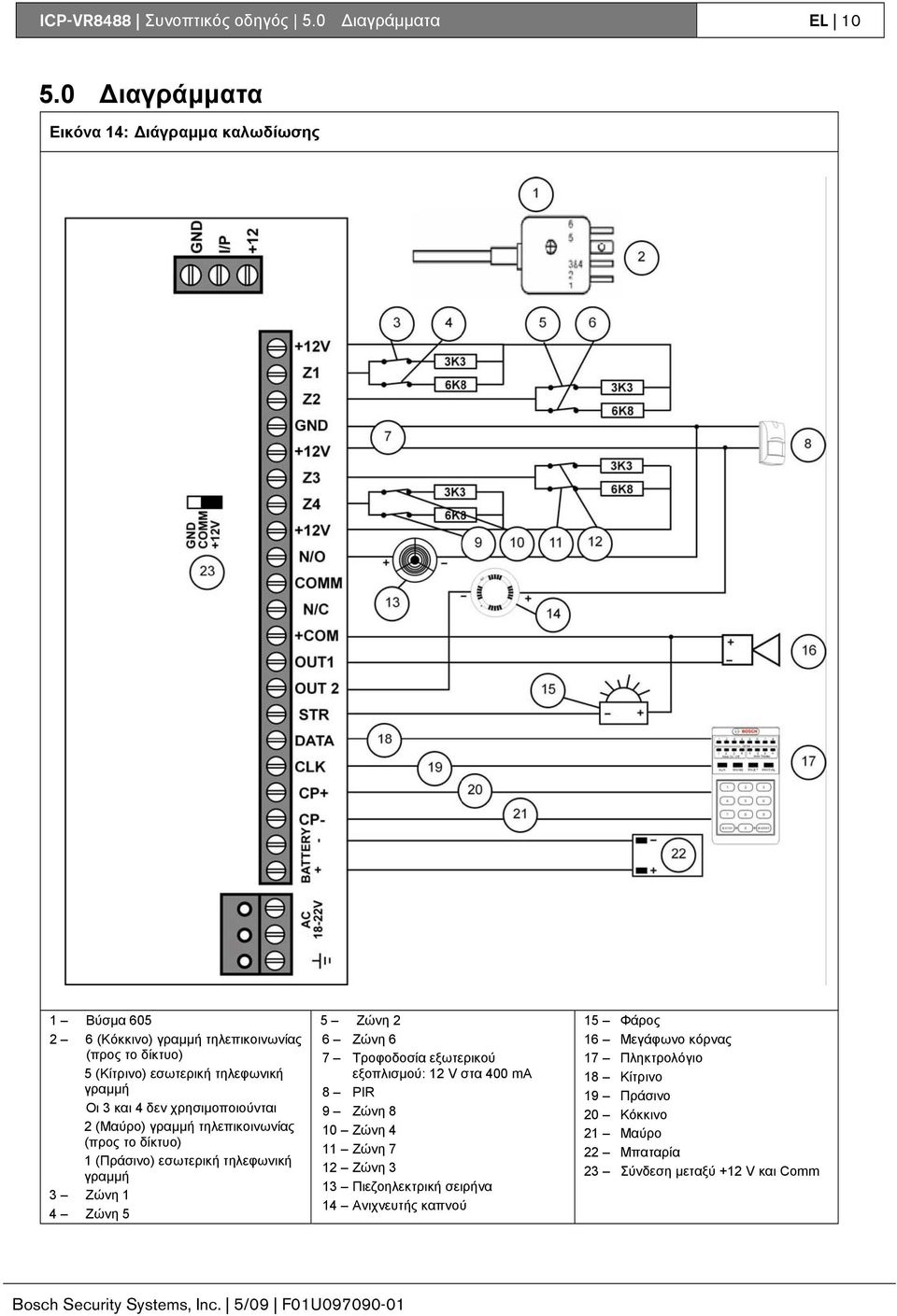

10 ICP-VR8488 Συνοπτικός οδηγός 5.0 Διαγράμματα EL Διαγράμματα Εικόνα 14: Διάγραμμα καλωδίωσης 1 Βύσμα (Κόκκινο) γραμμή τηλεπικοινωνίας (προς το δίκτυο) 5 (Κίτρινο) εσωτερική τηλεφωνική γραμμή Οι 3 και 4 δεν χρησιμοποιούνται 2 (Μαύρο) γραμμή τηλεπικοινωνίας (προς το δίκτυο) 1 (Πράσινο) εσωτερική τηλεφωνική γραμμή 3 Ζώνη 1 4 Ζώνη 5 5 Ζώνη 2 6 Ζώνη 6 7 Τροφοδοσία εξωτερικού εξοπλισμού: 12 V στα 400 ma 8 PIR 9 Ζώνη 8 10 Ζώνη 4 11 Ζώνη 7 12 Ζώνη 3 13 Πιεζοηλεκτρική σειρήνα 14 Ανιχνευτής καπνού 15 Φάρος 16 Μεγάφωνο κόρνας 17 Πληκτρολόγιο 18 Κίτρινο 19 Πράσινο 20 Κόκκινο 21 Μαύρο 22 Μπαταρία 23 Σύνδεση μεταξύ +12 V και Comm

11 ICP-VR8488 Συνοπτικός οδηγός 5.0 Διαγράμματα EL 11 Εικόνα 15: Συνοπτική παρουσίαση εξαρτημάτων ICP-CC488 1 Υποδοχή για τη σύνδεση του τηλεφωνικού καλωδίου 2 Τερματισμός τηλεφωνικής γραμμής OUT εσωτερική τηλεφωνική γραμμή IN Γραμμή τηλεπικοινωνίας (προς το δίκτυο) 3 Υποδοχή διασύνδεσης δέκτη 4 Λωρίδα τερματισμού ζωνών 5 Λωρίδα τερματισμού εξόδων 6 Είσοδος μπαταρίας 7 Είσοδος μετασχηματιστή (Bosch TF008) 8 Επιλογή επαφής ρελέ 9 Διακόπτης προεπιλογών 10 Φορητή μνήμη 11 Βοηθητική μονάδα: καλώδιο άμεσης ζεύξης

12 ICP-VR8488 Συνοπτικός οδηγός 6.0 Τα πρώτα βήματα γνωριμίας του ICP-VR8488 EL Τα πρώτα βήματα γνωριμίας του ICP- VR8488 Το σύστημα αντιδιαρρηκτικού συναγερμού ICP-VR8488 αποτελείται από έναν πίνακα ελέγχου και συσκευές ανίχνευσης, όπως μαγνητικοί αισθητήρες/αισθητήρες κίνησης και αισθητήρες καπνού. Ο χρήστης μπορεί να χρησιμοποιήσει το ICP-VR8488 είτε με το πληκτρολόγιο είτε με τα ασύρματα χειριστήρια ραδιοσυχνοτήτων. Αν κάποια συσκευή ανίχνευσης ανιχνεύσει εισβολή ή καπνό, η κατάσταση της συσκευής θα αλλάξει από κανονική σε παραβιασμένη. Αν παραβιαστεί κάποια συσκευή ανίχνευσης όταν το σύστημα ICP-VR8488 είναι οπλισμένο (στη λειτουργία AWAY ή στη λειτουργία STAY), το ICP-VR8488 θα ενεργοποιήσει ένα συναγερμό και θα στείλει μέσω τηλεφώνου μια αναφορά συναγερμού στην εταιρεία ασφάλειας, η οποία θα προβεί στην κατάλληλη ενέργεια. Εικόνα 16: Οθόνη πληκτρολογίου 1 Ενδεικτικά ζωνών 2 Ενδεικτικό λειτουργίας 3 Ενδεικτικό τροφοδοσίας 4 Ενδεικτικό STAY 5 Ενδεικτικό AWAY Πίνακας 1: Ενδεικτικό AWAY Λειτουργία STAY Παροχή ρεύματος Λειτουργία Ενδεικτικά ζωνών Καταστάσεις ενδεικτικών πληκτρολογίου Περιγραφή Αναμμένο το ICP-VR8488 είναι οπλισμένο στη λειτουργία AWAY. Σβηστό το ICP-VR8488 δεν είναι οπλισμένο στη λειτουργία AWAY. Αναμμένο το ICP-VR8488 είναι οπλισμένο στη λειτουργία STAY. Σβηστό το ICP-VR8488 δεν είναι οπλισμένο στη λειτουργία STAY. Αναμμένο η τροφοδοσία ηλεκτρικού δικτύου AC είναι εντάξει. Αναβοσβήνει (μαζί με το ενδεικτικό λειτουργίας) διακοπή τροφοδοσίας ηλεκτρικού δικτύου AC. Αναμμένο υπάρχει προβληματική κατάσταση. Επικοινωνήστε με την εταιρεία ασφάλειας. Αναβοσβήνει (μαζί με το ενδεικτικό τροφοδοσίας) διακοπή τροφοδοσίας ηλεκτρικού δικτύου AC. Αναμμένο η ζώνη έχει παραβιαστεί. Σβηστό φυσιολογική κατάσταση. Αναβοσβήνει η ζώνη βρίσκεται σε κατάσταση συναγερμού. Το ενδεικτικό OFF ανάβει όταν το σύστημα είναι αφοπλισμένο και αναβοσβήνει όταν κάποια ζώνη ανοίξει όταν αφοπλιστεί. Το ενδεικτικό σταματά να αναβοσβήνει όταν κλείσουν όλες οι ζώνες. Το ενδεικτικό ON ανάβει όταν το σύστημα είναι οπλισμένο και αναβοσβήνει όταν ενεργοποιηθεί κάποιος συναγερμός. Μετά την πληκτρολόγηση ενός έγκυρου Κωδικού χρήστη, εκτελείται επαναφορά του ενδεικτικού. Κατά τη διάρκεια της εγκατάστασης, η εταιρεία ασφάλειας μπορεί να ρυθμίσει διάφορες ζώνες του ICP-VR8488 έτσι ώστε να συμπεριφέρονται με διαφορετικό τρόπο. Παραδείγματα διαφόρων ζωνών παρατίθενται στις ενότητες που ακολουθούν. 6.1 Ζώνες προστασίας από διάρρηξη Μια ζώνη προστασίας από διάρρηξη ενεργοποιεί ένα συναγερμό όταν παραβιαστεί μόνο αν το ICP-VR8488 είναι ενεργοποιημένο (οπλισμένο) στη λειτουργία AWAY ή στη λειτουργία STAY. Αν το ICP-VR8488 είναι απενεργοποιημένο (αφοπλισμένο), η ζώνη προστασίας από διάρρηξη δεν θα ενεργοποιήσει κανένα συναγερμό σε περίπτωση παραβίασης. 6.2 Ζώνες 24 ωρών Μια ζώνη 24 ωρών (ένας διακόπτης αντισαμποτάζ για παράδειγμα) ενεργοποιεί ένα συναγερμό όταν παραβιαστεί είτε το ICP-VR8488 είναι ενεργοποιημένο είτε απενεργοποιημένο.

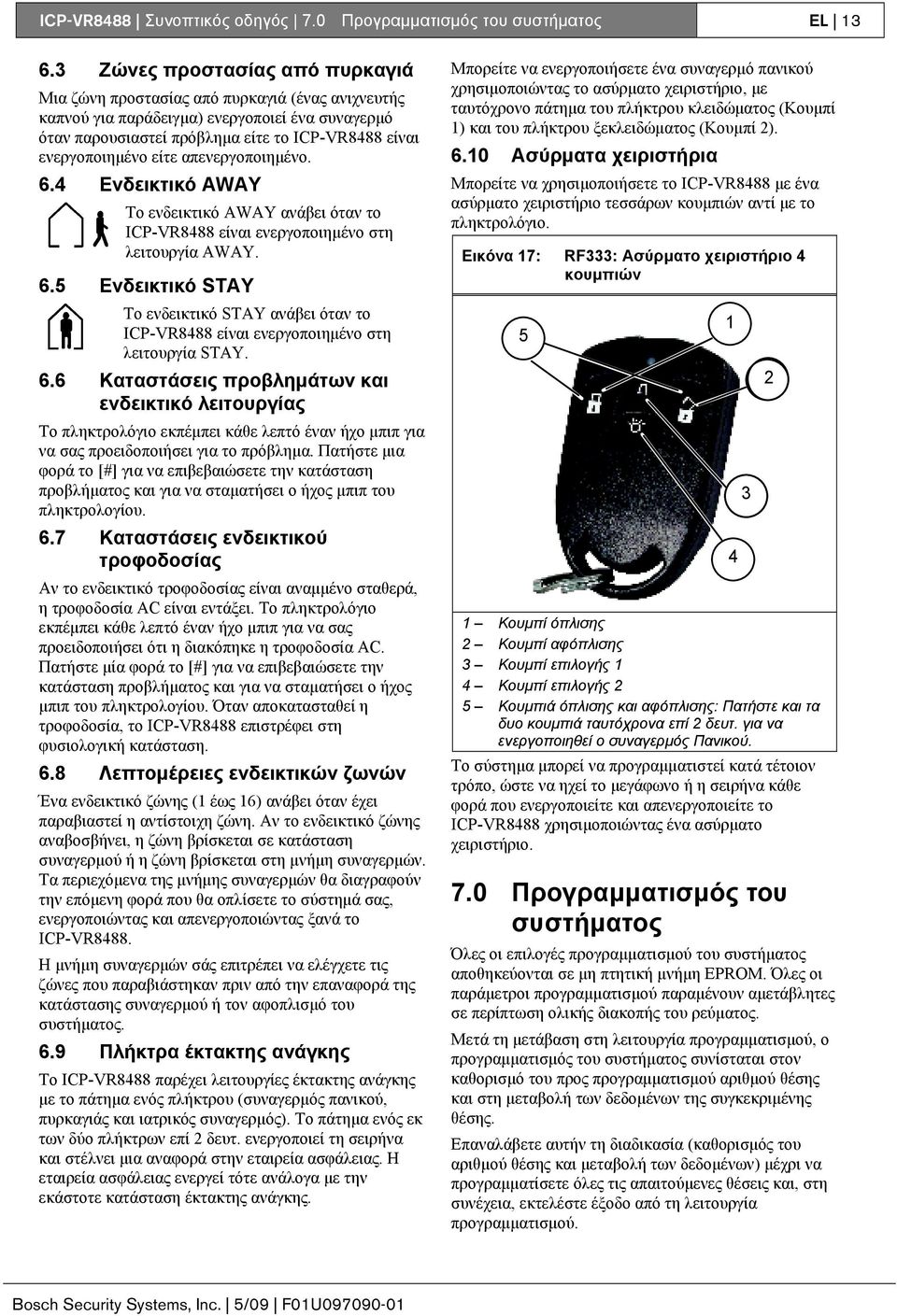

13 ICP-VR8488 Συνοπτικός οδηγός 7.0 Προγραμματισμός του συστήματος EL Ζώνες προστασίας από πυρκαγιά Μια ζώνη προστασίας από πυρκαγιά (ένας ανιχνευτής καπνού για παράδειγμα) ενεργοποιεί ένα συναγερμό όταν παρουσιαστεί πρόβλημα είτε το ICP-VR8488 είναι ενεργοποιημένο είτε απενεργοποιημένο. 6.4 Ενδεικτικό AWAY Το ενδεικτικό AWAY ανάβει όταν το ICP-VR8488 είναι ενεργοποιημένο στη λειτουργία AWAY. 6.5 Ενδεικτικό STAY Το ενδεικτικό STAY ανάβει όταν το ICP-VR8488 είναι ενεργοποιημένο στη λειτουργία STAY. 6.6 Καταστάσεις προβλημάτων και ενδεικτικό λειτουργίας Το πληκτρολόγιο εκπέμπει κάθε λεπτό έναν ήχο μπιπ για να σας προειδοποιήσει για το πρόβλημα. Πατήστε μια φορά το [#] για να επιβεβαιώσετε την κατάσταση προβλήματος και για να σταματήσει ο ήχος μπιπ του πληκτρολογίου. 6.7 Καταστάσεις ενδεικτικού τροφοδοσίας Αν το ενδεικτικό τροφοδοσίας είναι αναμμένο σταθερά, η τροφοδοσία AC είναι εντάξει. Το πληκτρολόγιο εκπέμπει κάθε λεπτό έναν ήχο μπιπ για να σας προειδοποιήσει ότι η διακόπηκε η τροφοδοσία AC. Πατήστε μία φορά το [#] για να επιβεβαιώσετε την κατάσταση προβλήματος και για να σταματήσει ο ήχος μπιπ του πληκτρολογίου. Όταν αποκατασταθεί η τροφοδοσία, το ICP-VR8488 επιστρέφει στη φυσιολογική κατάσταση. 6.8 Λεπτομέρειες ενδεικτικών ζωνών Ένα ενδεικτικό ζώνης (1 έως 16) ανάβει όταν έχει παραβιαστεί η αντίστοιχη ζώνη. Αν το ενδεικτικό ζώνης αναβοσβήνει, η ζώνη βρίσκεται σε κατάσταση συναγερμού ή η ζώνη βρίσκεται στη μνήμη συναγερμών. Τα περιεχόμενα της μνήμης συναγερμών θα διαγραφούν την επόμενη φορά που θα οπλίσετε το σύστημά σας, ενεργοποιώντας και απενεργοποιώντας ξανά το ICP-VR8488. Η μνήμη συναγερμών σάς επιτρέπει να ελέγχετε τις ζώνες που παραβιάστηκαν πριν από την επαναφορά της κατάστασης συναγερμού ή τον αφοπλισμό του συστήματος. 6.9 Πλήκτρα έκτακτης ανάγκης Το ICP-VR8488 παρέχει λειτουργίες έκτακτης ανάγκης με το πάτημα ενός πλήκτρου (συναγερμός πανικού, πυρκαγιάς και ιατρικός συναγερμός). Το πάτημα ενός εκ των δύο πλήκτρων επί 2 δευτ. ενεργοποιεί τη σειρήνα και στέλνει μια αναφορά στην εταιρεία ασφάλειας. Η εταιρεία ασφάλειας ενεργεί τότε ανάλογα με την εκάστοτε κατάσταση έκτακτης ανάγκης. Μπορείτε να ενεργοποιήσετε ένα συναγερμό πανικού χρησιμοποιώντας το ασύρματο χειριστήριο, με ταυτόχρονο πάτημα του πλήκτρου κλειδώματος (Κουμπί 1) και του πλήκτρου ξεκλειδώματος (Κουμπί 2) Ασύρματα χειριστήρια Μπορείτε να χρησιμοποιήσετε το ICP-VR8488 με ένα ασύρματο χειριστήριο τεσσάρων κουμπιών αντί με το πληκτρολόγιο. Εικόνα 17: RF333: Ασύρματο χειριστήριο 4 κουμπιών 5 1 Κουμπί όπλισης 2 Κουμπί αφόπλισης 3 Κουμπί επιλογής 1 4 Κουμπί επιλογής 2 5 Κουμπιά όπλισης και αφόπλισης: Πατήστε και τα δυο κουμπιά ταυτόχρονα επί 2 δευτ. για να ενεργοποιηθεί ο συναγερμός Πανικού. Το σύστημα μπορεί να προγραμματιστεί κατά τέτοιον τρόπο, ώστε να ηχεί το μεγάφωνο ή η σειρήνα κάθε φορά που ενεργοποιείτε και απενεργοποιείτε το ICP-VR8488 χρησιμοποιώντας ένα ασύρματο χειριστήριο. 7.0 Προγραμματισμός του συστήματος Όλες οι επιλογές προγραμματισμού του συστήματος αποθηκεύονται σε μη πτητική μνήμη EPROM. Όλες οι παράμετροι προγραμματισμού παραμένουν αμετάβλητες σε περίπτωση ολικής διακοπής του ρεύματος. Μετά τη μετάβαση στη λειτουργία προγραμματισμού, ο προγραμματισμός του συστήματος συνίσταται στον καθορισμό του προς προγραμματισμού αριθμού θέσης και στη μεταβολή των δεδομένων της συγκεκριμένης θέσης. Επαναλάβετε αυτήν τη διαδικασία (καθορισμός του αριθμού θέσης και μεταβολή των δεδομένων) μέχρι να προγραμματίσετε όλες τις απαιτούμενες θέσεις και, στη συνέχεια, εκτελέστε έξοδο από τη λειτουργία προγραμματισμού

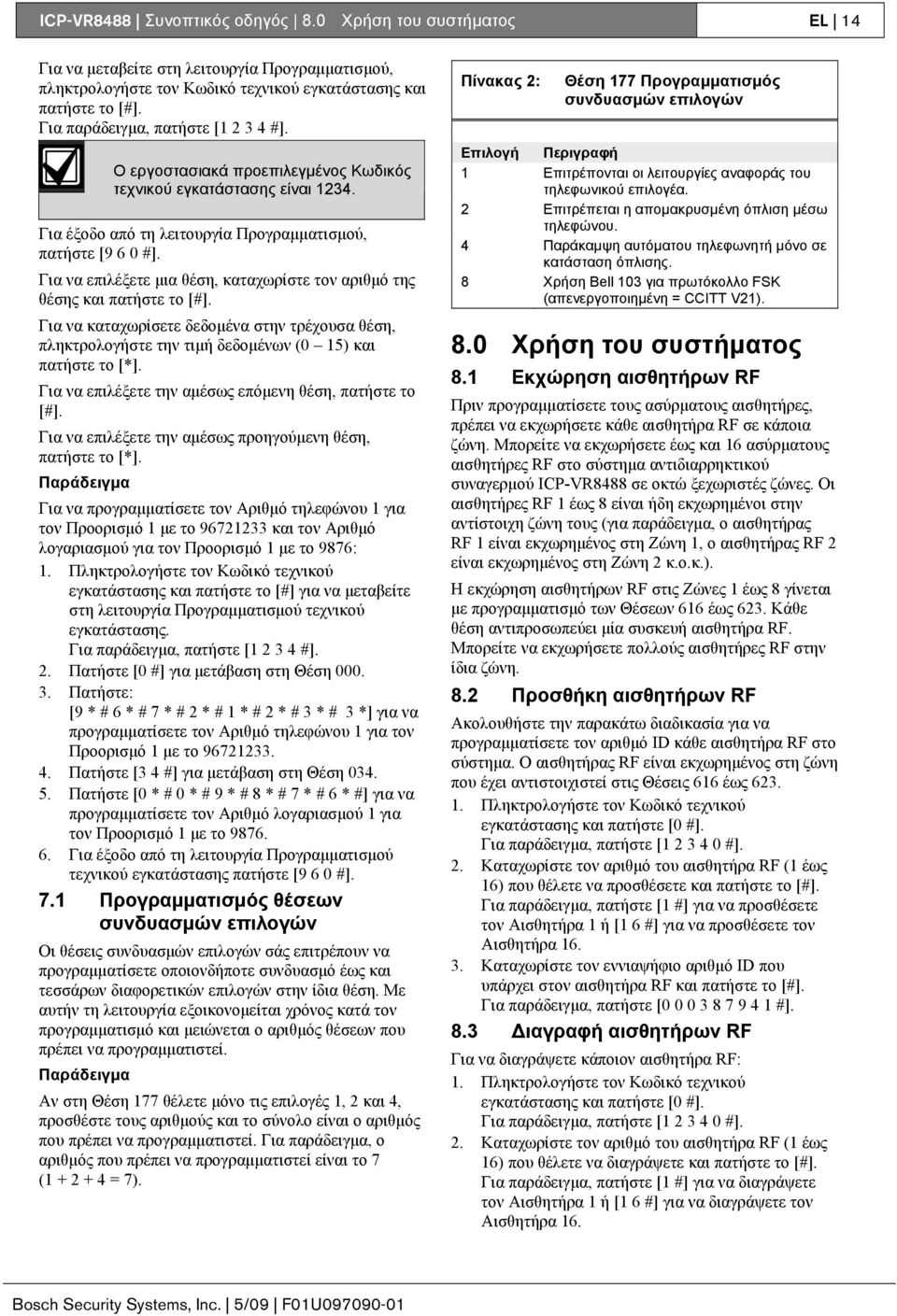

14 ICP-VR8488 Συνοπτικός οδηγός 8.0 Χρήση του συστήματος EL 14 Για να μεταβείτε στη λειτουργία Προγραμματισμού, πληκτρολογήστε τον Κωδικό τεχνικού εγκατάστασης και πατήστε το [#]. Για παράδειγμα, πατήστε [ #]. Ο εργοστασιακά προεπιλεγμένος Κωδικός τεχνικού εγκατάστασης είναι Για έξοδο από τη λειτουργία Προγραμματισμού, πατήστε [9 6 0 #]. Για να επιλέξετε μια θέση, καταχωρίστε τον αριθμό της θέσης και πατήστε το [#]. Για να καταχωρίσετε δεδομένα στην τρέχουσα θέση, πληκτρολογήστε την τιμή δεδομένων (0 15) και πατήστε το [*]. Για να επιλέξετε την αμέσως επόμενη θέση, πατήστε το [#]. Για να επιλέξετε την αμέσως προηγούμενη θέση, πατήστε το [*]. Παράδειγμα Για να προγραμματίσετε τον Αριθμό τηλεφώνου 1 για τον Προορισμό 1 με το και τον Αριθμό λογαριασμού για τον Προορισμό 1 με το 9876: 1. Πληκτρολογήστε τον Κωδικό τεχνικού εγκατάστασης και πατήστε το [#] για να μεταβείτε στη λειτουργία Προγραμματισμού τεχνικού εγκατάστασης. Για παράδειγμα, πατήστε [ #]. 2. Πατήστε [0 #] για μετάβαση στη Θέση Πατήστε: [9 * # 6 * # 7 * # 2 * # 1 * # 2 * # 3 * # 3 *] για να προγραμματίσετε τον Αριθμό τηλεφώνου 1 για τον Προορισμό 1 με το Πατήστε [3 4 #] για μετάβαση στη Θέση Πατήστε [0 * # 0 * # 9 * # 8 * # 7 * # 6 * #] για να προγραμματίσετε τον Αριθμό λογαριασμού 1 για τον Προορισμό 1 με το Για έξοδο από τη λειτουργία Προγραμματισμού τεχνικού εγκατάστασης πατήστε [9 6 0 #]. 7.1 Προγραμματισμός θέσεων συνδυασμών επιλογών Οι θέσεις συνδυασμών επιλογών σάς επιτρέπουν να προγραμματίσετε οποιονδήποτε συνδυασμό έως και τεσσάρων διαφορετικών επιλογών στην ίδια θέση. Με αυτήν τη λειτουργία εξοικονομείται χρόνος κατά τον προγραμματισμό και μειώνεται ο αριθμός θέσεων που πρέπει να προγραμματιστεί. Παράδειγμα Αν στη Θέση 177 θέλετε μόνο τις επιλογές 1, 2 και 4, προσθέστε τους αριθμούς και το σύνολο είναι ο αριθμός που πρέπει να προγραμματιστεί. Για παράδειγμα, ο αριθμός που πρέπει να προγραμματιστεί είναι το 7 ( = 7). Πίνακας 2: Θέση 177 Προγραμματισμός συνδυασμών επιλογών Επιλογή Περιγραφή 1 Επιτρέπονται οι λειτουργίες αναφοράς του τηλεφωνικού επιλογέα. 2 Επιτρέπεται η απομακρυσμένη όπλιση μέσω τηλεφώνου. 4 Παράκαμψη αυτόματου τηλεφωνητή μόνο σε κατάσταση όπλισης. 8 Χρήση Bell 103 για πρωτόκολλο FSK (απενεργοποιημένη = CCITT V21). 8.0 Χρήση του συστήματος 8.1 Εκχώρηση αισθητήρων RF Πριν προγραμματίσετε τους ασύρματους αισθητήρες, πρέπει να εκχωρήσετε κάθε αισθητήρα RF σε κάποια ζώνη. Μπορείτε να εκχωρήσετε έως και 16 ασύρματους αισθητήρες RF στο σύστημα αντιδιαρρηκτικού συναγερμού ICP-VR8488 σε οκτώ ξεχωριστές ζώνες. Οι αισθητήρες RF 1 έως 8 είναι ήδη εκχωρημένοι στην αντίστοιχη ζώνη τους (για παράδειγμα, ο αισθητήρας RF 1 είναι εκχωρημένος στη Ζώνη 1, ο αισθητήρας RF 2 είναι εκχωρημένος στη Ζώνη 2 κ.ο.κ.). Η εκχώρηση αισθητήρων RF στις Ζώνες 1 έως 8 γίνεται με προγραμματισμό των Θέσεων 616 έως 623. Κάθε θέση αντιπροσωπεύει μία συσκευή αισθητήρα RF. Μπορείτε να εκχωρήσετε πολλούς αισθητήρες RF στην ίδια ζώνη. 8.2 Προσθήκη αισθητήρων RF Ακολουθήστε την παρακάτω διαδικασία για να προγραμματίσετε τον αριθμό ID κάθε αισθητήρα RF στο σύστημα. Ο αισθητήρας RF είναι εκχωρημένος στη ζώνη που έχει αντιστοιχιστεί στις Θέσεις 616 έως Πληκτρολογήστε τον Κωδικό τεχνικού εγκατάστασης και πατήστε [0 #]. Για παράδειγμα, πατήστε [ #]. 2. Καταχωρίστε τον αριθμό του αισθητήρα RF (1 έως 16) που θέλετε να προσθέσετε και πατήστε το [#]. Για παράδειγμα, πατήστε [1 #] για να προσθέσετε τον Αισθητήρα 1 ή [1 6 #] για να προσθέσετε τον Αισθητήρα Καταχωρίστε τον εννιαψήφιο αριθμό ID που υπάρχει στον αισθητήρα RF και πατήστε το [#]. Για παράδειγμα, πατήστε [ #]. 8.3 Διαγραφή αισθητήρων RF Για να διαγράψετε κάποιον αισθητήρα RF: 1. Πληκτρολογήστε τον Κωδικό τεχνικού εγκατάστασης και πατήστε [0 #]. Για παράδειγμα, πατήστε [ #]. 2. Καταχωρίστε τον αριθμό του αισθητήρα RF (1 έως 16) που θέλετε να διαγράψετε και πατήστε το [#]. Για παράδειγμα, πατήστε [1 #] για να διαγράψετε τον Αισθητήρα 1 ή [1 6 #] για να διαγράψετε τον Αισθητήρα 16.

15 ICP-VR8488 Συνοπτικός οδηγός 8.0 Χρήση του συστήματος EL Πατήστε το [*] για να διαγράψετε τον αισθητήρα RF από το σύστημα. 8.4 Προσθήκη ασύρματων χειριστηρίων Το ICP-VR8488 υποστηρίζει συνολικά 16 χρήστες. Οι Χρήστες 1 έως 8 είναι εκχωρημένοι ως κωδικοί PIN, ενώ οι Χρήστες 9 έως 16 ως κωδικοί RF ασύρματου χρήστη. Εκτελέστε τα βήματα που περιγράφονται πιο κάτω για να προσθέσετε ασύρματα χειριστήρια. 1. Πληκτρολογήστε τον Κύριο κωδικό σας και πατήστε [1 #]. Για παράδειγμα, πατήστε [ #]. 2. Καταχωρίστε τον αριθμό χρήστη (9 έως 16) που θέλετε να προσθέσετε και πατήστε το [#]. Για παράδειγμα, πατήστε [9 #] για να προσθέσετε το Ασύρματο χειριστήριο 1 ή [1 6 #] για να διαγράψετε το Ασύρματο χειριστήριο Καταχωρίστε τον εννιαψήφιο αριθμό ID που υπάρχει στο ασύρματο χειριστήριο και πατήστε το [#]. Για παράδειγμα, πατήστε [ #]. 8.5 Διαγραφή ασύρματων χειριστηρίων Για να διαγράψετε ένα ασύρματο χειριστήριο: 1. Πληκτρολογήστε τον Κύριο κωδικό σας και πατήστε [1 #]. Για παράδειγμα, πατήστε [ #]. 2. Καταχωρίστε τον αριθμό χρήστη (9 έως 16) που θέλετε να διαγράψετε και πατήστε το [#]. Για παράδειγμα, πατήστε [9 #] για να διαγράψετε το Ασύρματο χειριστήριο 1 ή [1 6 #] για να διαγράψετε το Ασύρματο χειριστήριο Πατήστε το [*] για να διαγράψετε το ασύρματο χειριστήριο από το σύστημα. 8.6 Όπλιση του συστήματος (ενεργοποίηση) Λειτουργία AWAY Πατήστε και κρατήστε πατημένο το [#] μέχρι να ακούσετε δύο μπιπ. Ή Πληκτρολογήστε τον κωδικό σας και πατήστε το [#]. Για παράδειγμα, πατήστε [ #] Λειτουργία STAY 1 Πατήστε και κρατήστε πατημένο το [*] μέχρι να ακούσετε δύο μπιπ. Ή Πληκτρολογήστε τον κωδικό σας και πατήστε το [*]. Για παράδειγμα, πατήστε [ *] Λειτουργία STAY 2 Πατήστε και κρατήστε πατημένο το [0] μέχρι να ακούσετε δύο μπιπ. 8.7 Αφόπλιση του συστήματος (απενεργοποίηση) Για να απενεργοποιήσετε το σύστημα από τη λειτουργία AWAY ή τη λειτουργία STAY: Πληκτρολογήστε τον κωδικό σας και πατήστε το [#]. Για παράδειγμα, πατήστε [ #]. 8.8 Απομόνωση ζωνών Μέθοδος τυπικής απομόνωσης 1. Πατήστε δύο φορές το [*]. 2. Καταχωρίστε τον αριθμό της ζώνης που θέλετε να απομονώσετε και πατήστε το [*]. Επαναλάβετε το Βήμα 2 για να απομονώσετε περισσότερες από μία ζώνες. 3. Όταν τελειώσετε, πατήστε το [#] για έξοδο Κωδικός απομόνωσης 1. Πατήστε [*]. 2. Πληκτρολογήστε τον Κωδικό χρήστη και μετά πατήστε το [*]. 3. Καταχωρίστε τον αριθμό της ζώνης που θέλετε να απομονώσετε και πατήστε το [*]. Επαναλάβετε το Βήμα 2 για να απομονώσετε περισσότερες από μία ζώνες. 4. Όταν τελειώσετε, πατήστε το [#]. 8.9 Καθορισμός πρώτης αναφοράς δοκιμής 1. Πληκτρολογήστε τον Κωδικό τεχνικού εγκατάστασης και πατήστε [1#]. Για παράδειγμα, πατήστε [ #]. 2. Καταχωρίστε τον αριθμό ημερών αναμονής (0 έως 15) μέχρι την πρώτη Αναφορά δοκιμής και μετά πατήστε το [#] Ανάκληση μνήμης συμβάντων Πληκτρολογήστε τον Κωδικό τεχνικού εγκατάστασης και πατήστε [8 #]. Για παράδειγμα, πατήστε [ #]. Τα τελευταία 40 συμβάντα (χωρίς χωρισμό σε περιοχές) ή τα τελευταία δέκα συμβάντα (με χωρισμό σε περιοχές) εμφανίζονται με αντίστροφη σειρά (δηλαδή, από το πλέον πρόσφατο μέχρι το λιγότερο πρόσφατο) Λειτουργία Διαδοχικού ελέγχου 1. Πληκτρολογήστε τον Κωδικό τεχνικού εγκατάστασης ή τον Κύριο κωδικό σας και πατήστε [7 #]. Για παράδειγμα, πατήστε [ #]. 2. Ελέγξτε όλες τις ζώνες. 3. Πατήστε το [#] για έξοδο Λειτουργία Σέρβις εξωτερικής σειρήνας Πληκτρολογήστε τον Κωδικό τεχνικού εγκατάστασης και πατήστε [5 #]. Για παράδειγμα, πατήστε [ #] Λειτουργία Παρακολούθησης τηλεφωνικής γραμμής (εναλλαγή ενεργοποίησης/απενεργοποίησης) 1. Πληκτρολογήστε τον Κωδικό τεχνικού εγκατάστασης και πατήστε [6 #]. Για παράδειγμα, πατήστε [ #].

16 ICP-VR8488 Συνοπτικός οδηγός 8.0 Χρήση του συστήματος EL Για να στείλετε μια Αναφορά δοκιμής, πατήστε και κρατήστε πατημένο το [9] μέχρι να ακούσετε δύο μπιπ. 3. Όταν τελειώσετε, επαναλάβετε το Βήμα 1 για να απενεργοποιήσετε τη λειτουργία Παρακολούθησης τηλεφωνικής γραμμής. Πίνακας 3: LED ζωνών λειτουργίας Παρακολούθησης τηλεφωνικής γραμμής LED ζώνης Συμβάν πραγματοποίησης κλήσης 1 Τηλεφωνική γραμμή κατειλημμένη 2 Επιλογή τηλεφωνικού αριθμού 3 Λήψη χειραψίας 4 Εκτελείται αποστολή δεδομένων 5 Λήψη επιβεβαίωσης λήψης Κανένα Ελεύθερη τηλεφωνική γραμμή 8.14 Προσθήκη/διαγραφή κωδικού χρήστη Προσθήκη κωδικού χρήστη 1. Πληκτρολογήστε τον Κύριο κωδικό σας και πατήστε [1 #]. Για παράδειγμα, πατήστε [ #]. 2. Καταχωρίστε τον αριθμό χρήστη (1 έως 16) που θέλετε να προσθέσετε ή να αλλάξετε και πατήστε το [#]. 3. Πληκτρολογήστε το νέο κωδικό και πατήστε το [#] Διαγραφή κωδικού χρήστη 1. Πληκτρολογήστε τον Κύριο κωδικό σας και πατήστε [1 #]. Για παράδειγμα, πατήστε [ #]. 2. Καταχωρίστε τον αριθμό χρήστη (1 έως 16) που θέλετε να διαγράψετε και πατήστε το [#]. 3. Πατήστε το [*] για να διαγράψετε τον κωδικό χρήστη Αλλαγή τηλεφωνικών αριθμών δικτύου 1. Πληκτρολογήστε τον Κωδικό τεχνικού εγκατάστασης ή τον Κύριο κωδικό σας και πατήστε [2 #]. Για παράδειγμα, πατήστε [ #]. 2. Πληκτρολογήστε τα ψηφία του τηλεφωνικού αριθμού. 3. Αν πρόκειται να αλλάξετε περισσότερους από έναν τηλεφωνικούς αριθμούς, πατήστε [* 4] (που εισάγει μια παύση ανάμεσα στους τηλεφωνικούς αριθμούς) και μετά επαναλάβετε το Βήμα Πατήστε το [#] για έξοδο Ενεργοποίηση/απενεργοποίηση εξόδων 1. Πληκτρολογήστε τον Κύριο κωδικό σας και πατήστε [5 #]. Για παράδειγμα, πατήστε [ #]. 2. Καταχωρίστε τον αριθμό της εξόδου (1 έως 3) που πρόκειται να ενεργοποιήσετε ή να απενεργοποιήσετε. 3. Πατήστε το [#] για να ενεργοποιήσετε την έξοδο ή το [*] για να την απενεργοποιήσετε. 4. Πατήστε το [#] για έξοδο Ρύθμιση ημερομηνίας και ώρας 1. Πληκτρολογήστε τον Κύριο κωδικό σας και πατήστε [6 #]. Για παράδειγμα, πατήστε [ #]. 2. Καταχωρίστε την ημέρα (ΗΗ), το μήνα (MM), το έτος (ΕΕ), τις ώρες (ΩΩ) και τα λεπτά (ΛΛ). 3. Πατήστε το [#] για έξοδο Εναλλαγή ενεργοποίησης/ απενεργοποίησης συναγερμού ημέρας Πατήστε και κρατήστε πατημένο το [4] μέχρι να ακούσετε δύο μπιπ. Ο συναγερμός ημέρας ενεργοποιείται ή απενεργοποιείται εναλλάξ Ζώνες λειτουργίας STAY 2 προγραμματισμός 1. Πληκτρολογήστε τον Κωδικό τεχνικού εγκατάστασης ή τον Κύριο κωδικό σας και πατήστε [4 #]. Για παράδειγμα, πατήστε [ #]. 2. Καταχωρίστε τον αριθμό της ζώνης που θα πρέπει να απομονώνει αυτόματα το σύστημα και πατήστε το [*]. 3. Επαναλάβετε το Βήμα 2 για να επιλέξετε άλλη ζώνη που θα απομονώνεται αυτόματα, όταν το σύστημα είναι οπλισμένο στη λειτουργία STAY Πατήστε το [#] για έξοδο Εξέταση προβλημάτων 1. Πατήστε και κρατήστε πατημένο το [5] μέχρι να ακούσετε δύο μπιπ. 2. Τα ενδεικτικά ζωνών εμφανίζουν την κατάσταση προβλήματος. Ανατρέξτε στον Πίνακας 4 της σελίδας Πατήστε το [#] για έξοδο.

17 ICP-VR8488 Συνοπτικός οδηγός 8.0 Χρήση του συστήματος EL 17 Πίνακας 4: Ενδεικτικά Fault Ενδεικτικό Περιγραφή Παρατεταμένο Ενδεικτικό Κατάσταση προβλήματος ζώνης προβλήματος πάτημα κουμπιού ζώνης 1 Πρόβλημα συστήματος 1 1 Πρόβλημα μπαταρίας 2 Ημερομηνία και ώρα 3 Πρόβλημα δέκτη RF 4 Βλάβη μεγαφώνου κόρνας 5 Βλάβη τηλεφωνικής γραμμής 6 Βλάβη EEPROM 7 Βλάβη τροφοδοτικού AUX 8 Βλάβη AC 2 Εξασθενημένη μπαταρία RF 2 1 έως 8 Στις ζώνες 1 έως 8 εξασθενημένη μπαταρία RF 3 Συναγερμός ζώνης tamper 3 1 έως 8 Στις ζώνες 1 έως 8 συναγερμός tamper 4 Πρόβλημα παρακολούθησης 4 1 έως 8 Στις ζώνες 1 έως 8 αστοχία παρακολούθησης ανιχνευτών ανιχνευτών 5 Παρακολούθηση ανιχνευτών RF 5 1 έως 8 Στις ζώνες RF 1 έως 8 αστοχία παρακολούθησης ανιχνευτών 6 Διακοπή επικοινωνίας 6 1 Βλάβη κεντρικού σταθμού λήψης 1 2 Βλάβη κεντρικού σταθμού λήψης Κλήση μόντεμ (ζεύξη συναγερμού) Πατήστε και κρατήστε πατημένο το [6] μέχρι να ακούσετε δύο μπιπ Έξοδοι μανδάλωσης (επαναφορά) Πατήστε και κρατήστε πατημένο το [7] μέχρι να ακούσετε δύο μπιπ ID πληκτρολογίου/τόνος βομβητή Πατήστε και κρατήστε πατημένο το [8] μέχρι να ακούσετε τον επιθυμητό τόνο βομβητή Αναφορά δοκιμής Πατήστε και κρατήστε πατημένο το [9] μέχρι να ακούσετε δύο μπιπ Έλεγχος μεγαφώνου Πατήστε και κρατήστε πατημένο το [1] μέχρι να ακούσετε δύο μπιπ. Το μεγάφωνο εκπέμπει έναν ήχο για 2 δευτ Έλεγχος κουδουνίσματος Πατήστε και κρατήστε πατημένο το [2] μέχρι να ακούσετε δύο μπιπ. Η πιεζοηλεκτρική σειρήνα εκπέμπει έναν ήχο για 2 δευτ Έλεγχος φάρου (εναλλαγή ενεργοποίησης/απενεργοποίησης) 1. Για να ενεργοποιήσετε το φάρο, πατήστε και κρατήστε πατημένο το [3] μέχρι να ακούσετε τρία μπιπ. 2. Για να απενεργοποιήσετε το φάρο, πατήστε και κρατήστε πατημένο το [3] μέχρι να ακούσετε δύο μπιπ Ακολουθία όπλισης telco (Call Forward On Προώθηση κλήσεων ενεργοποιημένη) Η επιλογή αυτή σας επιτρέπει να ενεργοποιείτε την ακολουθία Call Forward Immediate On (Άμεση ενεργοποίηση) ή Call Forward No Answer (Αν δεν απαντά), που εκτελείται αυτόματα όταν οπλίσετε το σύστημα στη λειτουργία AWAY. 1. Πληκτρολογήστε τον Κωδικό τεχνικού εγκατάστασης ή τον Κύριο κωδικό σας και πατήστε [3 #]. Για παράδειγμα, πατήστε [ #]. 2. Πατήστε [1 #]. 3. Καταχωρίστε την ακολουθία Call Forward On. 4. Πατήστε το [#] για έξοδο.

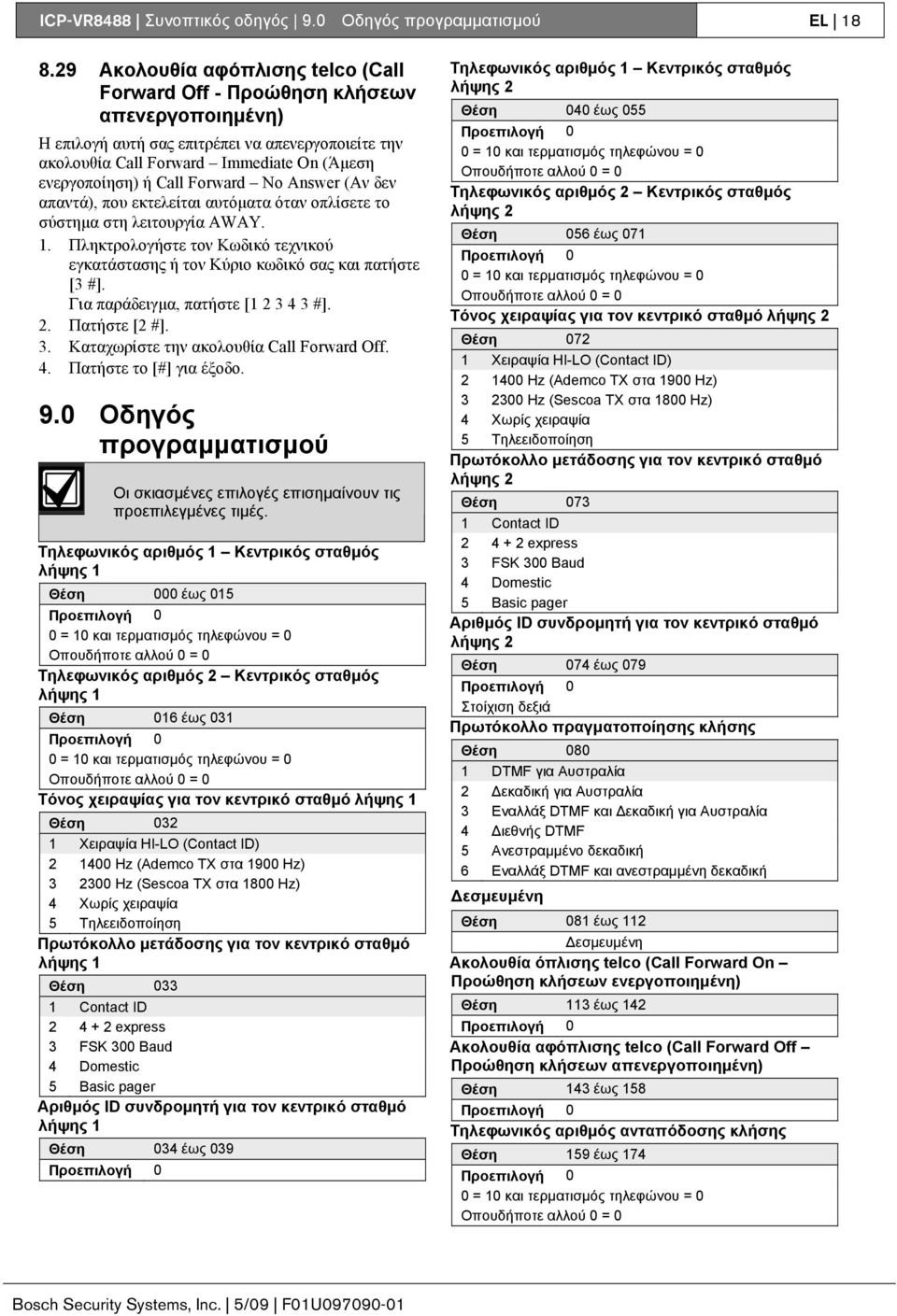

18 ICP-VR8488 Συνοπτικός οδηγός 9.0 Οδηγός προγραμματισμού EL Ακολουθία αφόπλισης telco (Call Forward Off - Προώθηση κλήσεων απενεργοποιημένη) Η επιλογή αυτή σας επιτρέπει να απενεργοποιείτε την ακολουθία Call Forward Immediate On (Άμεση ενεργοποίηση) ή Call Forward No Answer (Αν δεν απαντά), που εκτελείται αυτόματα όταν οπλίσετε το σύστημα στη λειτουργία AWAY. 1. Πληκτρολογήστε τον Κωδικό τεχνικού εγκατάστασης ή τον Κύριο κωδικό σας και πατήστε [3 #]. Για παράδειγμα, πατήστε [ #]. 2. Πατήστε [2 #]. 3. Καταχωρίστε την ακολουθία Call Forward Off. 4. Πατήστε το [#] για έξοδο. 9.0 Οδηγός προγραμματισμού Οι σκιασμένες επιλογές επισημαίνουν τις προεπιλεγμένες τιμές. Τηλεφωνικός αριθμός 1 Κεντρικός σταθμός λήψης 1 Θέση 000 έως = 10 και τερματισμός τηλεφώνου = 0 Οπουδήποτε αλλού 0 = 0 Τηλεφωνικός αριθμός 2 Κεντρικός σταθμός λήψης 1 Θέση 016 έως = 10 και τερματισμός τηλεφώνου = 0 Οπουδήποτε αλλού 0 = 0 Τόνος χειραψίας για τον κεντρικό σταθμό λήψης 1 Θέση Χειραψία HI-LO (Contact ID) Hz (Ademco TX στα 1900 Hz) Hz (Sescoa TX στα 1800 Hz) 4 Χωρίς χειραψία 5 Τηλεειδοποίηση Πρωτόκολλο μετάδοσης για τον κεντρικό σταθμό λήψης 1 Θέση Contact ID express 3 FSK 300 Baud 4 Domestic 5 Basic pager Αριθμός ID συνδρομητή για τον κεντρικό σταθμό λήψης 1 Θέση 034 έως 039 Τηλεφωνικός αριθμός 1 Κεντρικός σταθμός λήψης 2 Θέση 040 έως = 10 και τερματισμός τηλεφώνου = 0 Οπουδήποτε αλλού 0 = 0 Τηλεφωνικός αριθμός 2 Κεντρικός σταθμός λήψης 2 Θέση 056 έως = 10 και τερματισμός τηλεφώνου = 0 Οπουδήποτε αλλού 0 = 0 Τόνος χειραψίας για τον κεντρικό σταθμό λήψης 2 Θέση Χειραψία HI-LO (Contact ID) Hz (Ademco TX στα 1900 Hz) Hz (Sescoa TX στα 1800 Hz) 4 Χωρίς χειραψία 5 Τηλεειδοποίηση Πρωτόκολλο μετάδοσης για τον κεντρικό σταθμό λήψης 2 Θέση Contact ID express 3 FSK 300 Baud 4 Domestic 5 Basic pager Αριθμός ID συνδρομητή για τον κεντρικό σταθμό λήψης 2 Θέση 074 έως 079 Στοίχιση δεξιά Πρωτόκολλο πραγματοποίησης κλήσης Θέση DTMF για Αυστραλία 2 Δεκαδική για Αυστραλία 3 Εναλλάξ DTMF και Δεκαδική για Αυστραλία 4 Διεθνής DTMF 5 Ανεστραμμένο δεκαδική 6 Εναλλάξ DTMF και ανεστραμμένη δεκαδική Δεσμευμένη Θέση 081 έως 112 Δεσμευμένη Ακολουθία όπλισης telco (Call Forward On Προώθηση κλήσεων ενεργοποιημένη) Θέση 113 έως 142 Ακολουθία αφόπλισης telco (Call Forward Off Προώθηση κλήσεων απενεργοποιημένη) Θέση 143 έως 158 Τηλεφωνικός αριθμός ανταπόδοσης κλήσης Θέση 159 έως = 10 και τερματισμός τηλεφώνου = 0 Οπουδήποτε αλλού 0 = 0

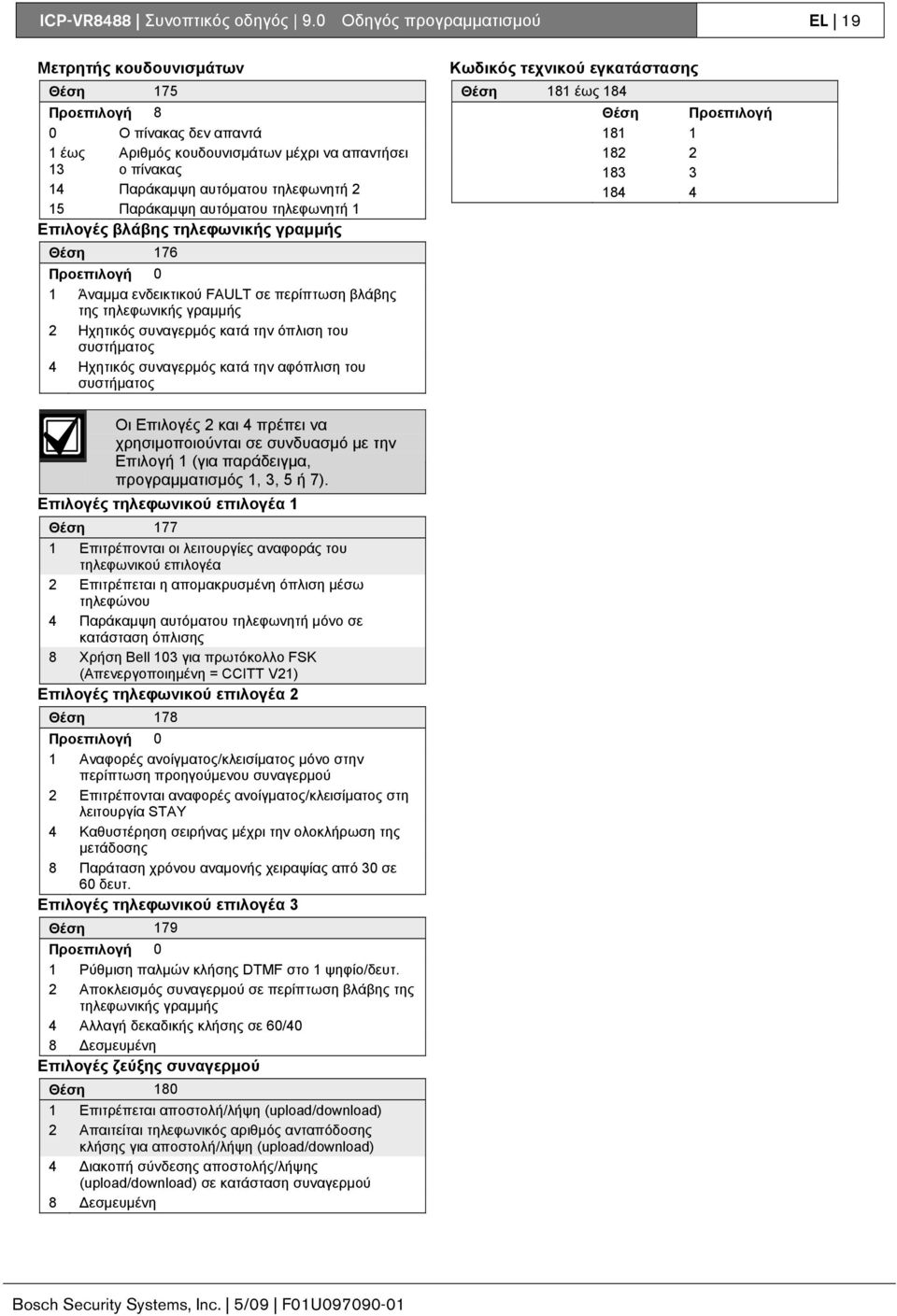

19 ICP-VR8488 Συνοπτικός οδηγός 9.0 Οδηγός προγραμματισμού EL 19 Μετρητής κουδουνισμάτων Θέση 175 Προεπιλογή 8 0 Ο πίνακας δεν απαντά 1 έως Αριθμός κουδουνισμάτων μέχρι να απαντήσει 13 ο πίνακας 14 Παράκαμψη αυτόματου τηλεφωνητή 2 15 Παράκαμψη αυτόματου τηλεφωνητή 1 Επιλογές βλάβης τηλεφωνικής γραμμής Θέση Άναμμα ενδεικτικού FAULT σε περίπτωση βλάβης της τηλεφωνικής γραμμής 2 Ηχητικός συναγερμός κατά την όπλιση του συστήματος 4 Ηχητικός συναγερμός κατά την αφόπλιση του συστήματος Κωδικός τεχνικού εγκατάστασης Θέση 181 έως Οι Επιλογές 2 και 4 πρέπει να χρησιμοποιούνται σε συνδυασμό με την Επιλογή 1 (για παράδειγμα, προγραμματισμός 1, 3, 5 ή 7). Επιλογές τηλεφωνικού επιλογέα 1 Θέση Επιτρέπονται οι λειτουργίες αναφοράς του τηλεφωνικού επιλογέα 2 Επιτρέπεται η απομακρυσμένη όπλιση μέσω τηλεφώνου 4 Παράκαμψη αυτόματου τηλεφωνητή μόνο σε κατάσταση όπλισης 8 Χρήση Bell 103 για πρωτόκολλο FSK (Απενεργοποιημένη = CCITT V21) Επιλογές τηλεφωνικού επιλογέα 2 Θέση Αναφορές ανοίγματος/κλεισίματος μόνο στην περίπτωση προηγούμενου συναγερμού 2 Επιτρέπονται αναφορές ανοίγματος/κλεισίματος στη λειτουργία STAY 4 Καθυστέρηση σειρήνας μέχρι την ολοκλήρωση της μετάδοσης 8 Παράταση χρόνου αναμονής χειραψίας από 30 σε 60 δευτ. Επιλογές τηλεφωνικού επιλογέα 3 Θέση Ρύθμιση παλμών κλήσης DTMF στο 1 ψηφίο/δευτ. 2 Αποκλεισμός συναγερμού σε περίπτωση βλάβης της τηλεφωνικής γραμμής 4 Αλλαγή δεκαδικής κλήσης σε 60/40 8 Δεσμευμένη Επιλογές ζεύξης συναγερμού Θέση Επιτρέπεται αποστολή/λήψη (upload/download) 2 Απαιτείται τηλεφωνικός αριθμός ανταπόδοσης κλήσης για αποστολή/λήψη (upload/download) 4 Διακοπή σύνδεσης αποστολής/λήψης (upload/download) σε κατάσταση συναγερμού 8 Δεσμευμένη

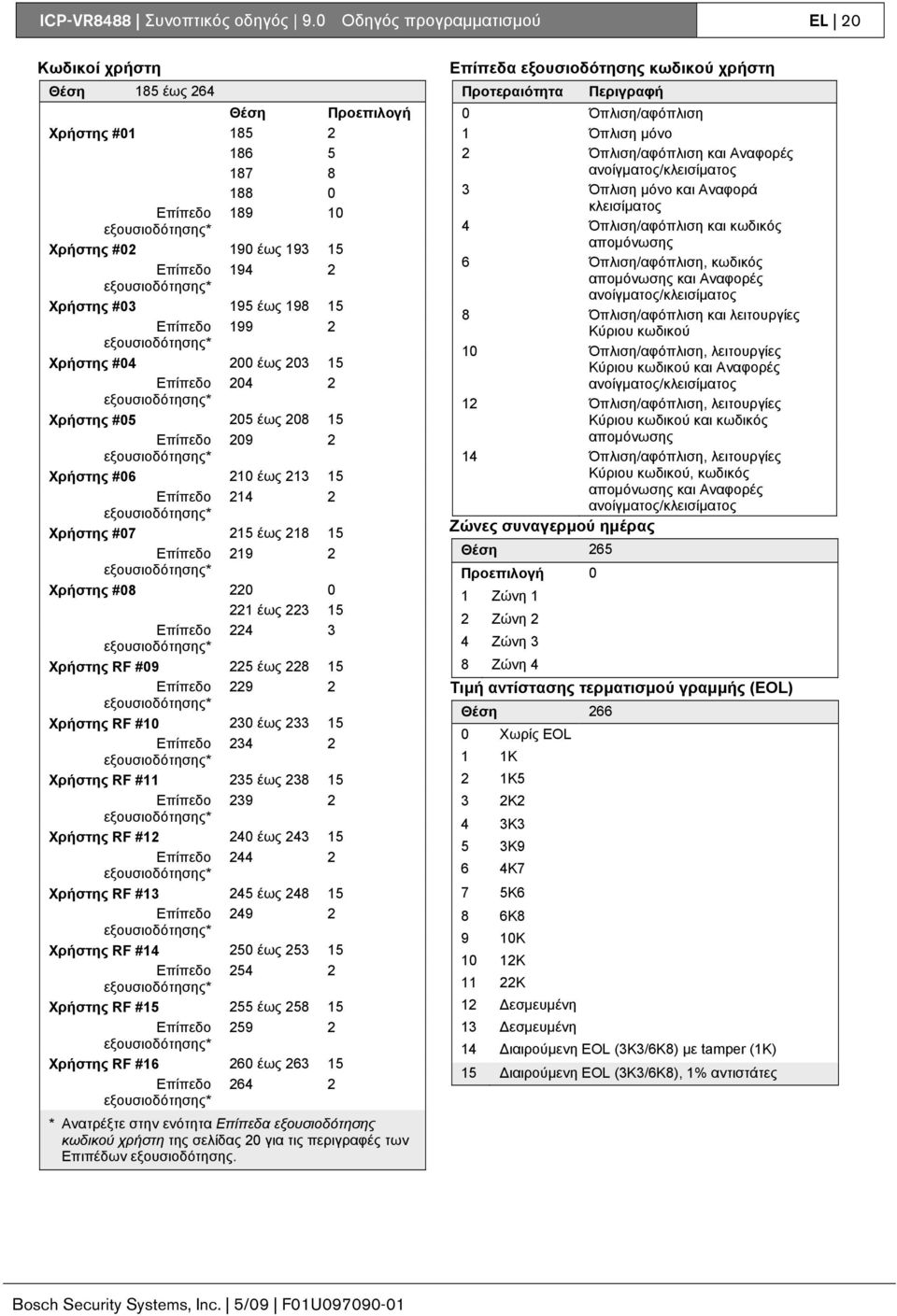

20 ICP-VR8488 Συνοπτικός οδηγός 9.0 Οδηγός προγραμματισμού EL 20 Κωδικοί χρήστη Θέση 185 έως 264 Χρήστης # Επίπεδο εξουσιοδότησης* Χρήστης # έως Επίπεδο εξουσιοδότησης* Χρήστης # έως Επίπεδο εξουσιοδότησης* Χρήστης # έως Επίπεδο εξουσιοδότησης* Χρήστης # έως Επίπεδο εξουσιοδότησης* Χρήστης # έως Επίπεδο εξουσιοδότησης* Χρήστης # έως Επίπεδο εξουσιοδότησης* Χρήστης # έως Επίπεδο εξουσιοδότησης* Χρήστης RF # έως Επίπεδο εξουσιοδότησης* Χρήστης RF # έως Επίπεδο εξουσιοδότησης* Χρήστης RF # έως Επίπεδο εξουσιοδότησης* Χρήστης RF # έως Επίπεδο εξουσιοδότησης* Χρήστης RF # έως Επίπεδο εξουσιοδότησης* Χρήστης RF # έως Επίπεδο εξουσιοδότησης* Χρήστης RF # έως Επίπεδο εξουσιοδότησης* Χρήστης RF # έως Επίπεδο εξουσιοδότησης* * Ανατρέξτε στην ενότητα Επίπεδα εξουσιοδότησης κωδικού χρήστη της σελίδας 20 για τις περιγραφές των Επιπέδων εξουσιοδότησης. Επίπεδα εξουσιοδότησης κωδικού χρήστη Προτεραιότητα Περιγραφή 0 Όπλιση/αφόπλιση 1 Όπλιση μόνο 2 Όπλιση/αφόπλιση και Αναφορές ανοίγματος/κλεισίματος 3 Όπλιση μόνο και Αναφορά κλεισίματος 4 Όπλιση/αφόπλιση και κωδικός απομόνωσης 6 Όπλιση/αφόπλιση, κωδικός απομόνωσης και Αναφορές ανοίγματος/κλεισίματος 8 Όπλιση/αφόπλιση και λειτουργίες Κύριου κωδικού 10 Όπλιση/αφόπλιση, λειτουργίες Κύριου κωδικού και Αναφορές ανοίγματος/κλεισίματος 12 Όπλιση/αφόπλιση, λειτουργίες Κύριου κωδικού και κωδικός απομόνωσης 14 Όπλιση/αφόπλιση, λειτουργίες Κύριου κωδικού, κωδικός απομόνωσης και Αναφορές ανοίγματος/κλεισίματος Ζώνες συναγερμού ημέρας Θέση Ζώνη 1 2 Ζώνη 2 4 Ζώνη 3 8 Ζώνη 4 Τιμή αντίστασης τερματισμού γραμμής (EOL) Θέση Χωρίς EOL 1 1K 2 1K5 3 2K2 4 3K3 5 3K9 6 4K7 7 5K6 8 6K8 9 10K 10 12K 11 22K 12 Δεσμευμένη 13 Δεσμευμένη 14 Διαιρούμενη EOL (3K3/6K8) με tamper (1K) 15 Διαιρούμενη EOL (3K3/6K8), 1% αντιστάτες

21 ICP-VR8488 Συνοπτικός οδηγός 9.0 Οδηγός προγραμματισμού EL 21 Προεπιλογές ζώνης Θέση 267 έως 322 Ζώνη #01 (Προεπιλογή = Καθυστέρηση-1) Τύπος ζώνης Καταμέτρηση παλμών ζώνης Χρόνος καταμέτρησης παλμών ζώνης Επιλογές ζωνών Επιλογές ζωνών Κωδικός αναφοράς Επιλογές τηλεφωνικού επιλογέα Ζώνη #02 (Προεπιλογή = Ακολουθίας) Τύπος ζώνης Καταμέτρηση παλμών ζώνης Χρόνος καταμέτρησης παλμών ζώνης Επιλογές ζωνών Επιλογές ζωνών Κωδικός αναφοράς Επιλογές τηλεφωνικού επιλογέα Ζώνη #03 (Προεπιλογή = Ακολουθίας) Τύπος ζώνης Καταμέτρηση παλμών ζώνης Χρόνος καταμέτρησης παλμών ζώνης Επιλογές ζωνών Επιλογές ζωνών Κωδικός αναφοράς Επιλογές τηλεφωνικού επιλογέα Ζώνη #04 (Προεπιλογή = Ακολουθίας) Τύπος ζώνης Καταμέτρηση παλμών ζώνης Χρόνος καταμέτρησης παλμών ζώνης Επιλογές ζωνών Επιλογές ζωνών Κωδικός αναφοράς Επιλογές τηλεφωνικού επιλογέα Ζώνη #05 (Προεπιλογή = Άμεση) Τύπος ζώνης Καταμέτρηση παλμών ζώνης Χρόνος καταμέτρησης παλμών ζώνης Επιλογές ζωνών Επιλογές ζωνών Κωδικός αναφοράς Επιλογές τηλεφωνικού επιλογέα Θέση 267 έως 322 (συνέχεια) Ζώνη #06 (Προεπιλογή = Άμεση) Τύπος ζώνης Καταμέτρηση παλμών ζώνης Χρόνος καταμέτρησης παλμών ζώνης Επιλογές ζωνών Επιλογές ζωνών Κωδικός αναφοράς Επιλογές τηλεφωνικού επιλογέα Ζώνη #07 (Προεπιλογή = Άμεση) Τύπος ζώνης Καταμέτρηση παλμών ζώνης Χρόνος καταμέτρησης παλμών ζώνης Επιλογές ζωνών Επιλογές ζωνών Κωδικός αναφοράς Επιλογές τηλεφωνικού επιλογέα Ζώνη #08 (Προεπιλογή = 24 ωρών Tamper) Τύπος ζώνης Καταμέτρηση παλμών ζώνης Χρόνος καταμέτρησης παλμών ζώνης Επιλογές ζωνών Επιλογές ζωνών Κωδικός αναφοράς Επιλογές τηλεφωνικού επιλογέα Τύποι ζωνών Τύπος ζώνης Περιγραφή 0 Άμεση 1 Ακολουθίας 2 Καθυστέρηση 1 3 Καθυστέρηση 2 4 Δεσμευμένη 5 Δεσμευμένη 6 Ιατρική 24 ωρών 7 Πανικός 24 ωρών 8 Ληστεία 24 ωρών 9 Tamper 24 ωρών 10 Δεσμευμένη 11 Κλειδοδιακόπτης 12 Διάρρηξη 24 ωρών 13 Πυρκαγιά 24 ωρών 14 Ηχητικό σήμα 15 Δεν χρησιμοποιείται

22 ICP-VR8488 Συνοπτικός οδηγός 9.0 Οδηγός προγραμματισμού EL 22 Καταμέτρηση παλμών ζώνης Χρησιμοποιήστε την καταμέτρηση παλμών για να προγραμματίσετε τον αριθμό των παλμών (0 έως 15) που πρέπει να καταγράφονται εντός του χρόνου καταμέτρησης παλμών για την ενεργοποίηση κάποιου συναγερμού. Χρόνος καταμέτρησης παλμών ζώνης Επιλογή Χρόνος απόκρισης βρόχου 20 ms Επιλογή Χρόνος απόκρισης βρόχου 150 ms 0 0,5 δευτ δευτ. 1 1 δευτ δευτ. 2 2 δευτ δευτ. 3 3 δευτ δευτ. 4 4 δευτ δευτ. 5 5 δευτ δευτ δευτ δευτ δευτ δευτ. Επιλογές ζωνών 1 Επιλογή Περιγραφή 1 Αποκλεισμός σειρήνας/τηλεφωνικού επιλογέα 2 Αναφορά συναγερμών με καθυστέρηση 4 Αθόρυβος συναγερμός 8 Παρακολούθηση ανιχνευτών Επιλογές ζωνών 2 Επιλογή Ομάδα 1 Απομονωμένη στη λειτουργία STAY 1 2 Επιτρέπεται η απομόνωση ζώνης 4 Επιτρέπεται η εξαναγκασμένη όπλιση 8 Επιτρέπεται η Αναφορά αποκατάστασης ζώνης Επιλογές τηλεφωνικού επιλογέα ζώνης Επιλογή Περιγραφή 0 Δεν επιτρέπονται οι αναφορές ζώνης 1 Αναφορά στον κεντρικό σταθμό λήψης 1 2 Αναφορά στον κεντρικό σταθμό λήψης 2 4 Αναφορά τόσο στον κεντρικό σταθμό λήψης 1 όσο και στον κεντρικό σταθμό λήψης 2 8 Αναφορά στον κεντρικό σταθμό λήψης 2 μόνο σε περίπτωση βλάβης του κεντρικού σταθμού λήψης 1 Επιλογές ζώνης κλειδοδιακόπτη Οι επιλογές ζώνης κλειδοδιακόπτη αντικαθιστούν τις Επιλογές ζώνης 1 για τις ζώνες που προγραμματίστηκαν να λειτουργούν ως ζώνες κλειδοδιακόπτη. Επιλογή Περιγραφή 0 Όπλιση και αφόπλιση με μανδάλωση στη λειτουργία AWAY 1 Όπλιση με μανδάλωση στη λειτουργία AWAY 2 Αφόπλιση με μανδάλωση από τη λειτουργία AWAY ή τη λειτουργία STAY 4 Όπλιση και αφόπλιση με μανδάλωση στη λειτουργία STAY 5 Όπλιση με μανδάλωση στη λειτουργία STAY 6 Αφόπλιση με μανδάλωση από τη λειτουργία STAY 8 Στιγμιαία όπλιση και αφόπλιση στη λειτουργία AWAY 9 Στιγμιαία όπλιση στη λειτουργία AWAY 10 Στιγμιαία αφόπλιση από τη λειτουργία AWAY ή τη λειτουργία STAY 12 Στιγμιαία όπλιση και αφόπλιση στη λειτουργία STAY 13 Στιγμιαία όπλιση στη λειτουργία STAY 14 Στιγμιαία αφόπλιση από τη λειτουργία STAY Μετρητής ελεύθερου τερματισμού για σειρήνα Θέση 379 Προεπιλογή 3 1 έως 15 Φορές που λειτουργεί η σειρήνα μέχρι τον αποκλεισμό Μετρητής ελεύθερου τερματισμού για τηλεφωνικό επιλογέα Θέση 380 Προεπιλογή 6 0 Χωρίς όριο 1 έως 15 Φορές που λειτουργεί ο τηλεφωνικός επιλογέας μέχρι τον αποκλεισμό Κατάσταση ζωνών Αναφορά ζώνης tamper Θέση 381 έως 382 Αναφορά ζώνης tamper Αναφορά αποκατάστασης ζώνης tamper Κατάσταση ζωνών Αναφορά διαδοχικού ελέγχου Θέση 383 έως 384 Αναφορά έναρξης διαδοχικού ελέγχου Αναφορά τερματισμού διαδοχικού ελέγχου Κατάσταση ζωνών Αναφορά παράκαμψης Θέση 385 έως 386 Αναφορά παράκαμψης ζώνης Αναφορά αποκατάστασης παράκαμψης ζώνης 386 8
