UM-79H0A SHIMANO Total Electric Power System. Εγχειρίδιο χρήστη. Σειρά E5000. Πρωτότυπο οδηγιών χρήσης

Transcript

1 UM-79H0A SHIMANO Total Electric Power System Εγχειρίδιο χρήστη Σειρά E5000 Πρωτότυπο οδηγιών χρήσης

2

3 ΠΕΡΙΕΧΟΜΕΝΑ ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ... 3 Greek Σημαντικές πληροφορίες για την ασφάλεια... 3 Για διασφάλιση της ασφάλειας... 3 Χαρακτηριστικά του SHIMANO STEPS... 7 Λειτουργία υποβοήθησης...7 Ξεκίνημα του SHIMANO STEPS... 8 Ονομασίες εξαρτημάτων Προδιαγραφές Προετοιμασία Φόρτιση της μπαταρίας...13 Λυχνία LED φορτιστή...17 Λυχνία LED μπαταρίας...17 Χειρισμός της μπαταρίας...18 Τοποθέτηση και αφαίρεση της μπαταρίας...19 Τοποθέτηση και αφαίρεση του υπολογιστή ποδηλάτου...24 Λειτουργία...25 Ενεργοποίηση/Απενεργοποίηση...25 Βασική λειτουργία...27 Ενεργοποίηση/Απενεργοποίηση του φωτός...29 Αρχική οθόνη κατάστασης...30 Αλλαγή της λειτουργίας υποβοήθησης...32 Λειτουργία υποβοήθησης βαδίσματος...34 Εναλλαγή της εμφάνισης των δεδομένων διαδρομής (SC-E6100)...36 Αλλαγή μεταξύ των εμφανιζόμενων δεδομένων διαδρομής (SC-E7000)...38 Αλλαγή της λειτουργίας αλλαγής ταχυτήτων...39 Μενού ρυθμίσεων Εκκίνηση (SC-E6100)...40 Εκκίνηση (SC-E7000)...41 [Clear] Επαναφορά ρυθμίσεων...42 [Clock] Ρύθμιση ώρας

4 [Start mode] Ρύθμιση λειτουργίας εκκίνησης...45 [Backlight] Ρύθμιση οπίσθιου φωτισμού (SC-E6100 μόνο)...46 [Brightness] Ρύθμιση φωτεινότητας οπίσθιου φωτισμού (SC-E6100 μόνο)...47 [Light] Ενεργοποίηση/Απενεργοποίηση φωτός (SC-E7000 μόνο)...48 [Beep] Ρύθμιση ηχητικού σήματος...49 [Unit] Εναλλαγή χλμ./μιλίων...50 [Language] Ρύθμιση γλώσσας...51 [Font color] Ρυθμίσεις χρώματος γραμματοσειράς...52 [Adjust] Ρύθμιση αλλαγής ταχυτήτων με την ηλεκτρονική μονάδα αλλαγής ταχυτήτων...52 [Shift timing] Ρύθμιση χρονισμού αυτόματης αλλαγής ταχυτήτων...53 [Shifting advice] Ρύθμιση συμβουλής αλλαγής ταχυτήτων (SC-E6100 μόνο)...54 [RD protection reset] Επαναφορά προστασίας πίσω εκτροχιαστή...55 [Exit] Κλείσιμο οθόνης μενού ρυθμίσεων...55 Ρυθμίσεις (EW-EN100) Επαναφορά προστασίας πίσω εκτροχιαστή...56 Ρύθμιση...56 Λειτουργία αντιγράφου ασφαλείας των δεδομένων ρύθμισης της μονάδας κίνησης.. 56 Σύνδεση και επικοινωνία με συσκευές Σχετικά με τις ασύρματες λειτουργίες...57 Σφάλματα και αντιμετώπιση Ενδείξεις σφάλματος στη λυχνία LED της μπαταρίας...58 Μηνύματα σφάλματος στον υπολογιστή ποδηλάτου...59 Ενδείξεις σφάλματος (EW-EN100)...61 Αντιμετώπιση προβλημάτων

5 Εγχειρίδια χρήστη σε άλλες γλώσσες είναι διαθέσιμα στη διεύθυνση: ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ Για πληροφορίες σχετικές με την εγκατάσταση και τη ρύθμιση των προϊόντων που δεν περιλαμβάνονται στο εγχειρίδιο χρήστη, επικοινωνήστε με το κατάστημα αγοράς ή με έναν μεταπωλητή ποδηλάτων. Στον ιστότοπό μας ( υπάρχει διαθέσιμο εγχειρίδιο αντιπροσώπου για επαγγελματίες και έμπειρους τεχνικούς ποδηλάτων. Μην αποσυναρμολογήσετε και μην τροποποιήσετε αυτό το προϊόν. Χρησιμοποιήστε το προϊόν σύμφωνα με τους τοπικούς νόμους και κανονισμούς. Το λεκτικό σήμα και τα λογότυπα Bluetooth αποτελούν σήματα κατατεθέντα της Bluetooth SIG, Inc. και οποιαδήποτε χρήση τους από τη SHIMANO INC. πραγματοποιείται βάσει άδειας. Λοιπά εμπορικά σήματα και εμπορικές ονομασίες ανήκουν στους αντίστοιχους ιδιοκτήτες τους. Για λόγους ασφαλείας, διαβάστε προσεκτικά το παρόν εγχειρίδιο χρήστη πριν τη χρήση και ακολουθήστε τις οδηγίες για σωστή εκτέλεση. Για διασφάλιση της ασφάλειας ΚΙΝΔΥΝΟΣ Χειρισμός της μπαταρίας Μην παραμορφώνετε, τροποποιείτε, αποσυναρμολογείτε ή κάνετε συγκόλληση με καλάι απευθείας στην μπαταρία. Εάν το κάνετε, μπορεί να προκληθεί διαρροή, υπερθέρμανση, έκρηξη ή ανάφλεξη της μπαταρίας. Μην αφήνετε την μπαταρία κοντά σε πηγές θερμότητας, όπως θερμάστρες. Μην θερμαίνετε ή πετάτε σε φωτιά την μπαταρία. Κάτι τέτοιο μπορεί να προκαλέσει έκρηξη ή ανάφλεξη της μπαταρίας. Μην εκθέτετε την μπαταρία σε ισχυρά χτυπήματα και μην την πετάτε. Εάν παραλείψετε να συμμορφωθείτε με αυτή την οδηγία, μπορεί να προκύψει υπερθέρμανση, έκρηξη ή φωτιά. Μην τοποθετείτε την μπαταρία σε γλυκό ή θαλασσινό νερό και μην αφήσετε να βραχούν οι ακροδέκτες της μπαταρίας. Εάν δεν το κάνετε μπορεί να προκληθεί υπερθέρμανση, έκρηξη ή ανάφλεξη της μπαταρίας. Χρησιμοποιήστε τον καθορισμένο φορτιστή της SHIMANO και τηρείτε τις συνθήκες φόρτισης που υποδεικνύονται για τη φόρτιση της εν λόγω μπαταρίας. Διαφορετικά μπορεί να προκληθεί υπερθέρμανση, έκρηξη ή ανάφλεξη της μπαταρίας. Σημαντικές πληροφορίες για την ασφάλεια Για πληροφορίες αντικατάστασης, απευθυνθείτε στο κατάστημα αγοράς ή σε έναν μεταπωλητή ποδηλάτων. Βεβαιωθείτε ότι τηρείτε τα ακόλουθα, προκειμένου να αποφευχθούν εγκαύματα ή άλλοι τραυματισμοί από διαρροές υγρών, υπερθέρμανση, πυρκαγιά ή εκρήξεις. 3

6 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για διασφάλιση της ασφαλούς ποδηλασίας Μην αποσπάτε την προσοχή σας στην οθόνη του υπολογιστή ποδηλάτου κατά την ποδηλασία, διαφορετικά μπορεί να προκύψουν ατυχήματα. Βεβαιωθείτε ότι οι τροχοί είναι σωστά τοποθετημένοι στο ποδήλατο πριν αρχίσετε την ποδηλασία. Εάν οι τροχοί δεν έχουν τοποθετηθεί σωστά, το ποδήλατο μπορεί να πέσει και να προκληθεί σοβαρός τραυματισμός. Εάν χρησιμοποιείτε ένα ηλεκτρικά υποβοηθούμενο ποδήλατο, βεβαιωθείτε ότι είστε πλήρως εξοικειωμένοι με τα χαρακτηριστικά εκκίνησης του ποδηλάτου πριν το οδηγήσετε σε δρόμους με πολλές λωρίδες οχημάτων και διαβάσεις πεζών. Εάν το ποδήλατο ξεκινήσει απότομα, μπορεί να προκληθούν ατυχήματα. Ελέγξτε ότι τα φώτα του ποδηλάτου ανάβουν πριν από την ποδηλασία το βράδυ. Ασφαλής χρήση του προϊόντος Βεβαιωθείτε ότι αφαιρέσατε την μπαταρία και το καλώδιο φόρτισης πριν συνδέσετε καλώδια ή τοποθετήσετε εξαρτήματα στο ποδήλατο. Διαφορετικά, μπορεί να προκληθεί ηλεκτροπληξία. Κατά τη φόρτιση της μπαταρίας ενώ είναι τοποθετημένη στο ποδήλατο, μην μετακινείτε το ποδήλατο. Το βύσμα του φορτιστή μπαταρίας μπορεί να χαλαρώσει και να μην έχει μπει τέρμα στην πρίζα, με αποτέλεσμα τον κίνδυνο πυρκαγιάς. Κατά την εγκατάσταση αυτού του προϊόντος, φροντίστε να ακολουθείτε τις οδηγίες που δίνονται στο εγχειρίδιο χρήστη. Επιπλέον, συνιστάται να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά SHIMANO σε αυτές τις περιστάσεις. Εάν αφήσετε χαλαρά βίδες και παξιμάδια ή το προϊόν έχει υποστεί ζημιά, το ποδήλατο μπορεί να πέσει ξαφνικά και να προκληθεί σοβαρός τραυματισμός. Μην αποσυναρμολογείτε το προϊόν. Η αποσυναρμολόγηση μπορεί να προκαλέσει τραυματισμό σε άτομα. Αφού διαβάσετε προσεκτικά το εγχειρίδιο χρήστη, φυλάξτε το σε ασφαλές μέρος για μελλοντική χρήση. Χειρισμός της μπαταρίας Εάν οποιαδήποτε διαρροή υγρού από την μπαταρία μπει στα μάτια σας, ξεπλύνετε αμέσως σχολαστικά την προσβεβλημένη περιοχή με καθαρό νερό, όπως νερό της βρύσης, χωρίς να τρίψετε τα μάτια σας και αναζητήστε αμέσως ιατρική βοήθεια. Εάν δεν το κάνετε, το υγρό μπαταρίας μπορεί να βλάψει τα μάτια σας. Μην επαναφορτίζετε την μπαταρία σε χώρους με υψηλή υγρασία ή σε εξωτερικούς χώρους. Κάτι τέτοιο μπορεί να οδηγήσει σε ηλεκτροπληξία. Μην εισάγετε ή αφαιρείτε το βύσμα ενώ είναι βρεγμένο. Εάν παραλείψετε να συμμορφωθείτε με αυτή την οδηγία, μπορεί να προκύψει ηλεκτροπληξία. Εάν υπάρχει διαρροή νερού από το βύσμα, στεγνώστε το σχολαστικά πριν το τοποθετήσετε. Εάν η φόρτιση της μπαταρίας συνεχίζεται μετά από 2 ώρες από τον προβλεπόμενο χρόνο φόρτισης, αποσυνδέστε αμέσως την μπαταρία από την πρίζα για να σταματήσετε τη φόρτιση και επικοινωνήστε με το κατάστημα αγοράς. Διαφορετικά μπορεί να προκληθεί υπερθέρμανση, έκρηξη ή ανάφλεξη της μπαταρίας. Μην χρησιμοποιείτε την μπαταρία αν έχει εμφανείς γρατσουνιές ή άλλες εξωτερικές ζημιές. Κάτι τέτοιο μπορεί να προκαλέσει έκρηξη, υπερθέρμανση ή προβλήματα με τη λειτουργία. Το εύρος των θερμοκρασιών λειτουργίας της μπαταρίας δίνεται παρακάτω. Μην χρησιμοποιείτε τη μπαταρία σε θερμοκρασίες εκτός αυτού του εύρους. Εάν η μπαταρία χρησιμοποιείται ή αποθηκεύεται σε θερμοκρασίες που είναι έξω από αυτές τις περιοχές τιμών, μπορεί να προκύψουν πυρκαγιά, τραυματισμός ή προβλήματα λειτουργίας. 1. Κατά την αποφόρτιση: 10 C - 50 C 2. Κατά τη φόρτιση: 0 C - 40 C Καθαρισμός Η συχνότητα της συντήρησης ποικίλλει ανάλογα με τις συνθήκες ποδηλασίας. Καθαρίζετε περιοδικά την αλυσίδα χρησιμοποιώντας κατάλληλο καθαριστικό αλυσίδας. Μην χρησιμοποιείτε αλκαλικά ή όξινα καθαριστικά για την αφαίρεση σκουριάς κάτω από οποιεσδήποτε συνθήκες. Εάν χρησιμοποιηθούν οι εν λόγω ουσίες καθαρισμού, μπορεί να καταστραφεί η αλυσίδα και να προκληθεί σοβαρός τραυματισμός. 4

7 ΠΡΟΣΟΧΗ Για διασφάλιση της ασφαλούς ποδηλασίας Τηρείτε τις οδηγίες στο εγχειρίδιο χρήστη για το ποδήλατο, για να οδηγείτε με ασφάλεια. Ασφαλής χρήση του προϊόντος Ελέγχετε περιοδικά τον φορτιστή της μπαταρίας και τον αντάπτορα, ειδικά το ηλεκτρικό καλώδιο, το βύσμα και το περίβλημα, για οποιαδήποτε ζημιά. Εάν ο φορτιστής ή ο αντάπτορας έχει βλάβη, μην τον χρησιμοποιήσετε μέχρι να επισκευαστεί. Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες, ή έλλειψη εμπειρίας και γνώσης, εκτός εάν αυτά επιβλέπονται ή έχουν εκπαιδευτεί σχετικά με τη χρήση της συσκευής από άτομο υπεύθυνο για την ασφάλειά τους. Μην αφήνετε παιδιά να παίζουν κοντά στο προϊόν. Χειρισμός της μπαταρίας Μην αφήνετε την μπαταρία σε σημεία που εκτίθενται σε άμεσο ηλιακό φως, μέσα σε όχημα σε μια ζεστή ημέρα ή σε άλλα ζεστά σημεία. Αυτό μπορεί να οδηγήσει σε διαρροή από τη μπαταρία. Εάν διαρρεύσει οποιοδήποτε υγρό και έρθει σε επαφή με το δέρμα ή τα ρούχα σας, ξεπλύνετε αμέσως με καθαρό νερό. Το υγρό της διαρροής μπορεί να είναι επιβλαβές για το δέρμα σας. Αποθηκεύστε την μπαταρία σε ασφαλές μέρος μακριά από παιδιά και κατοικίδια ζώα. Καθαρισμός Εάν προκύψει οποιαδήποτε δυσλειτουργία ή άλλα προβλήματα, επικοινωνήστε με το κατάστημα αγοράς. Ποτέ μην προσπαθήσετε να τροποποιήσετε το σύστημα μόνοι σας, καθώς μπορεί να προκληθούν προβλήματα με τη λειτουργία του συστήματος. Σημείωση Ασφαλής χρήση του προϊόντος Βεβαιωθείτε ότι τοποθετείτε καλύμματα στις υποδοχές που δεν χρησιμοποιούνται. Για την εγκατάσταση και ρύθμιση του προϊόντος, συμβουλευτείτε έναν αντιπρόσωπο. Το προϊόν έχει σχεδιαστεί για να είναι πλήρως αδιάβροχο ώστε να αντέχει σε υγρές καιρικές συνθήκες ποδηλασίας. Ωστόσο, μην το τοποθετείτε σκόπιμα σε νερό. Μην καθαρίζετε το ποδήλατο σε πλυντήριο υψηλής πίεσης. Εάν μπει νερό σε οποιοδήποτε από τα εξαρτήματα, μπορεί να προκύψουν προβλήματα λειτουργίας ή σκουριά. Μην γυρίζετε το ποδήλατο ανάποδα. Ο υπολογιστής ποδηλάτου ή ο διακόπτης αλλαγής ταχυτήτων μπορεί να υποστούν ζημιά. Χειριστείτε προσεκτικά το προϊόν και αποφύγετε την έκθεσή του σε οποιοδήποτε ισχυρό χτύπημα. Παρά το γεγονός ότι το ποδήλατο εξακολουθεί να λειτουργεί ως ένα κανονικό ποδήλατο, ακόμη και όταν αφαιρεθεί η μπαταρία, το φως δεν ανάβει εάν είναι συνδεδεμένο με το σύστημα ηλεκτρικής ισχύος. Θα πρέπει να γνωρίζετε ότι η χρήση του ποδηλάτου υπό αυτές τις συνθήκες θα πρέπει να θεωρείται ως παράβαση των νόμων οδικής κυκλοφορίας στη Γερμανία. Κατά τη φόρτιση της μπαταρίας ενώ είναι τοποθετημένη στο ποδήλατο, πρέπει να προσέχετε τα παρακάτω: -- Κατά τη φόρτιση, βεβαιωθείτε ότι δεν υπάρχει νερό στη θύρα φόρτισης ή στο βύσμα του φορτιστή. -- Βεβαιωθείτε ότι η μπαταρία είναι ασφαλισμένη στη βάση της πριν τη φόρτιση. -- Μην αφαιρείτε την μπαταρία από τη βάση της κατά τη φόρτιση. -- Μην οδηγείτε το ποδήλατο με τον φορτιστή τοποθετημένο. -- Κλείστε το κάλυμμα της θύρας φόρτισης όταν δεν φορτίζετε. -- Σταθεροποιήστε το ποδήλατο για να διασφαλίσετε ότι δεν θα πέσει κατά τη διάρκεια της φόρτισης. Χειρισμός της μπαταρίας Όταν μεταφέρετε ένα ποδήλατο με υποβοήθηση με το αυτοκίνητο, αφαιρέστε την μπαταρία από το ποδήλατο και τοποθετήστε το ποδήλατο σε μια σταθερή επιφάνεια στο αυτοκίνητο. Πριν συνδέσετε την μπαταρία, βεβαιωθείτε ότι δεν έχουν συσσωρευτεί νερό ή βρωμιά στην υποδοχή όπου θα συνδεθεί η μπαταρία. Συνιστάται η χρήση αυθεντικής μπαταρίας SHIMANO. Εάν χρησιμοποιήσετε μπαταρία άλλου κατασκευαστή, φροντίστε να διαβάσετε προσεκτικά το εγχειρίδιο οδηγιών για την μπαταρία προτού τη χρησιμοποιήσετε. Πληροφορίες απόρριψης για τις χώρες εκτός της Ευρωπαϊκής Ένωσης Το σύμβολο αυτό ισχύει μόνο εντός της Ευρωπαϊκής Ένωσης. Ακολουθήστε τους τοπικούς κανονισμούς κατά την απόρριψη των χρησιμοποιημένων μπαταριών. Εάν δεν είστε σίγουροι, απευθυνθείτε στο κατάστημα αγοράς ή σε έναν μεταπωλητή ποδηλάτων. 5

8 Σύνδεση και επικοινωνία με PC Μπορείτε να χρησιμοποιείτε μια συσκευή σύνδεσης PC για να συνδέσετε ένα PC στο ποδήλατο (σύστημα ή εξαρτήματα) και το E-TUBE PROJECT μπορεί να χρησιμοποιηθεί για την εκτέλεση εργασιών όπως η εξατομίκευση μεμονωμένων εξαρτημάτων ή ολόκληρου του συστήματος, καθώς και για την αναβάθμιση του firmware. Συσκευή σύνδεσης PC: SM-PCE1/SM-PCE02 E-TUBE PROJECT: Εφαρμογή PC Firmware: Το λογισμικό σε κάθε εξάρτημα Σύνδεση και επικοινωνία με smartphone και tablet Είναι δυνατή η εξατομίκευση μεμονωμένων εξαρτημάτων ή του συστήματος, καθώς και η ενημέρωση του firmware, χρησιμοποιώντας το E-TUBE PROJECT για smartphone/tablet μετά τη σύνδεση του ποδηλάτου (σύστημα ή εξαρτήματα) σε ένα smartphone ή tablet μέσω Bluetooth LE. E-TUBE PROJECT: Εφαρμογή για smartphone/tablet Firmware: Το λογισμικό σε κάθε εξάρτημα Εάν οι ρυθμίσεις δεν είναι σωστές, για παράδειγμα, εάν η τάση της αλυσίδας είναι πολύ σφιχτή, μπορεί να μην επιτευχθεί η κατάλληλη υποβοήθηση. Εάν συμβεί αυτό, επικοινωνήστε με το κατάστημα αγοράς. Αυτό το εξάρτημα είναι συμβατό με φρένα με κόντρα. Εάν ο βραχίονας δεν εγκατασταθεί στη σωστή θέση ή η τάση της αλυσίδας δεν έχει ρυθμιστεί σωστά, επικοινωνήστε με το κατάστημα αγοράς, καθώς μπορεί να μην υπάρχει σωστή δύναμη υποβοήθησης. Ετικέτα Μερικές από τις σημαντικές πληροφορίες που περιέχονται σε αυτό το εγχειρίδιο χρήστη αναφέρονται επίσης και στην ετικέτα του φορτιστή της μπαταρίας. Καθαρισμός Ο αριθμός που βρίσκεται στο κλειδί της βάσης της μπαταρίας είναι απαραίτητος για να αγοράσετε αντικλείδια. Φυλάξτε τον σε ασφαλές μέρος. Υπάρχει χώρος να σημειώσετε τον αριθμό κλειδιού στο οπισθόφυλλο του παρόντος εγχειριδίου χρήστη. Σημειώστε τον αριθμό κλειδιού για να τον έχετε και για μελλοντική χρήση. Επικοινωνήστε με το κατάστημα αγοράς για ενημερώσεις του λογισμικού του προϊόντος. Οι πιο ενημερωμένες πληροφορίες είναι διαθέσιμες στον διαδικτυακό τόπο της SHIMANO. Για λεπτομέρειες, ανατρέξτε στην ενότητα «Σύνδεση και επικοινωνία με τις συσκευές». Μην χρησιμοποιείτε διαλυτικό ή άλλους διαλύτες για να καθαρίσετε οποιοδήποτε από τα προϊόντα. Τέτοιες ουσίες μπορεί να προκαλέσουν ζημιά στις επιφάνειες. Θα πρέπει να πλένετε τακτικά τους δίσκους ανάπτυξης με ουδέτερο απορρυπαντικό. Επιπλέον, ο καθαρισμός του δίσκου ανάπτυξης με ουδέτερο απορρυπαντικό και η λίπανσή του, είναι ένας αποτελεσματικός τρόπος για την αύξηση του ωφέλιμου χρόνου ζωής των δίσκων ανάπτυξης και της αλυσίδας. Χρησιμοποιήστε ένα υγρό πανί, καλά στυμμένο, όταν καθαρίζετε τη μπαταρία και το πλαστικό κάλυμμα. Για οποιαδήποτε απορία σχετικά με το χειρισμό και τη συντήρηση, επικοινωνήστε με το κατάστημα αγοράς. Τα προϊόντα δεν καλύπτονται με εγγύηση για φυσική φθορά και αλλοίωση από τη συνήθη χρήση και το πέρασμα του χρόνου. 6

9 Χαρακτηριστικά του SHIMANO STEPS Ελαφριά, συμπαγής σχεδίαση Αθόρυβη, ομαλή ποδηλασία Υψηλής απόδοσης σύστημα αλλαγής ταχυτήτων (Σε περίπτωση ηλεκτρονικής αλλαγής ταχυτήτων) Το σύστημα αυτό σας επιτρέπει να αλλάζετε ταχύτητες παρέχοντας το πλέον κατάλληλο επίπεδο υποβοήθησης προσεκτικά προσαρμοσμένο, μέσω ελέγχου από υπολογιστή με βάση αισθητήρες ακριβείας. Πλήρης αυτόματη αλλαγή ταχυτήτων (Στην περίπτωση της ηλεκτρονικής 8/5-τάχυτης αλλαγής ταχυτήτων) Οι αισθητήρες ανιχνεύουν τις συνθήκες οδήγησης, είτε κινείστε σε λόφο κόντρα στον άνεμο, ή σε επίπεδο έδαφος χωρίς άνεμο. Το αυτόματο σύστημα αλλαγής ταχυτήτων χρησιμοποιεί στοιχεία ελέγχου του υπολογιστή για να κάνει τη διαδρομή σας πιο ευχάριστη. Λειτουργία εκκίνησης (Στην περίπτωση της ηλεκτρονικής αλλαγής ταχυτήτων) Αυτή η λειτουργία επιτρέπει το αυτόματο κατέβασμα ταχύτητας σε μια προκαθορισμένη σχέση όταν σταματάτε το ποδήλατο, όπως στα φανάρια, ώστε να μπορείτε να ξεκινήσετε στη συνέχεια με ελαφριά ταχύτητα. * Εάν, ενώ το ποδήλατο είναι σταματημένο, αλλάξετε σε μια ταχύτητα χαμηλότερη από την καθορισμένη, το σύστημα δεν θα ανεβάσει σχέση αυτόματα. Συμβατό με φρένα με κόντρα Παρέχει ομαλά επαρκή ισχύ ελέγχου. Ελαφριά χρήση εκτός δρόμου Σπορ, παρέχει ισχυρή υποβοήθηση. Μπορεί να χρησιμοποιηθεί μόνο όταν καθορίζεται από τον κατασκευαστή του ολοκληρωμένου ποδηλάτου. Λειτουργία υποβοήθησης (Λειτουργία υποβοήθησης βαδίσματος) * Η λειτουργία υποβοήθησης βαδίσματος μπορεί να μην είναι διαθέσιμη σε ορισμένες περιοχές. * Μερικές από τις λειτουργίες που αναφέρονται παραπάνω μπορούν να χρησιμοποιηθούν μόνο αφού ενημερωθεί το firmware. Σε αυτή την περίπτωση, απευθυνθείτε στο κατάστημα αγοράς και πραγματοποιήστε τις ενημερώσεις του firmware. Λειτουργία υποβοήθησης Μπορείτε να επιλέξετε μια λειτουργία υποβοήθησης SHIMANO STEPS για κάθε συγκεκριμένη περίσταση. [HIGH] [NORM] (Κανονική) [ECO] Απότομες ανηφορικές πλαγιές. Ελαφριές κλίσεις ή επίπεδο έδαφος. Ποδηλασία σε επίπεδο έδαφος για μεγάλες αποστάσεις. Όταν η στάθμη της μπαταρίας είναι χαμηλή, το επίπεδο της υποβοήθησης μειώνεται για να αυξηθεί η εμβέλεια. [OFF] Όταν δεν χρειάζεστε ηλεκτρική υποβοήθηση Όταν σας ανησυχεί η υπολειπόμενη ισχύς της μπαταρίας [WALK] Όταν περπατάτε σπρώχνοντας το E-BIKE που είναι φορτωμένο με βαριές αποσκευές Όταν περπατάτε με το E-BIKE για να βγείτε από έναν υπόγειο χώρο στάθμευσης ποδηλάτων * Αυτή η λειτουργία μπορεί να μην είναι διαθέσιμη σε ορισμένες περιοχές 7

10 Ξεκίνημα του SHIMANO STEPS Το SHIMANO STEPS E5000 είναι συμβατό με τους παρακάτω τύπους εξαρτημάτων πέρα από αυτούς που παρατίθενται εδώ. Υπολογιστής ποδηλάτου SC-E7000 Μονάδα διακόπτη αλλαγής ταχυτήτων SW-E7000 Ενσωματωμένη μπαταρία σκελετού BT-E8020 Για λεπτομέρειες σχετικά με την οθόνη και τη λειτουργία, ανατρέξτε στην ενότητα «Λειτουργία». Για λεπτομέρειες σχετικά με την μπαταρία, ανατρέξτε στην ενότητα «Προετοιμασία». 1. Φορτίστε την μπαταρία. Είναι δυνατή η φόρτιση της μπαταρίας ακόμη και όταν είναι τοποθετημένη στο ποδήλατο. Για λεπτομέρειες, ανατρέξτε στην ενότητα «Φόρτιση της μπαταρίας ενώ είναι τοποθετημένη στο ποδήλατο». <Μπαταρία τύπου τοποθέτησης στον κάτω σωλήνα> Παράδειγμα: BT-E Αναμμένη <Μπαταρία τύπου τοποθέτησης στην πίσω σχάρα> BT-E6000/BT-E Αναμμένη Αναμμένη σταθερά Φόρτιση (Εντός 1 ώρας μετά την ολοκλήρωση της φόρτισης) Αναβοσβήνει Σφάλμα φόρτισης 8

11 2. Ενεργοποιήστε την παροχή ισχύος. Για να απενεργοποιήσετε την παροχή ισχύος, επαναλάβετε αυτή τη διαδικασία. <Μπαταρία τύπου τοποθέτησης στον κάτω σωλήνα> BT-E8010/BT-E8014 BT-E6010 ή Παρατεταμένο πάτημα <Μπαταρία τύπου τοποθέτησης στην πίσω σχάρα> BT-E6000/BT-E6001 Παρατεταμένο πάτημα ΣΗΜΕΙΩΣΗ Όταν ενεργοποιείτε/απενεργοποιείτε την παροχή ισχύος, μην τοποθετείτε το πόδι σας στο πεντάλ. 9

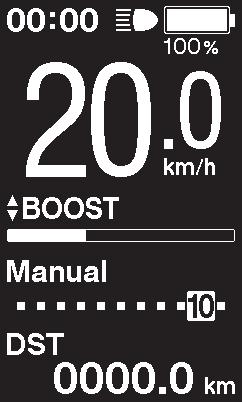

12 3. Επιλέξτε τη λειτουργία υποβοήθησης που προτιμάτε. Το ποδήλατο διαθέτει είτε το SC-E6100 είτε το EW-EN100. * Όταν η παροχή ισχύος είναι ενεργοποιημένη, η λειτουργία υποβοήθησης ορίζεται σε [OFF] (Απενεργοποίηση). < SC-E6100 > Εμφάνιση λειτουργίας υποβοήθησης X Y [HIGH] Y X [NORM] [ECO] [OFF] [WALK] Παρατεταμένο πάτημα του Υ Σύντομο πάτημα του Χ < EW-EN100 > κουμπί Λυχνία LED (εσωτερική πλευρά) Ενδείξεις λυχνίας LED (εσωτερική πλευρά) Σβηστή Λειτουργία υποβοήθησης [OFF] Αναμμένη με ανοιχτό μπλε Αναμμένη με πράσινο Αναμμένη με κίτρινο [ECO] [NORM] [HIGH] * Για αλλαγή στη λειτουργία υποβοήθησης [WALK], πρέπει να χρησιμοποιήσετε τον παραπάνω διακόπτη υποβοήθησης. 4. Ανεβείτε στο ποδήλατο. Η υποβοήθηση θα ξεκινήσει μόλις αρχίσετε να κάνετε πετάλι. ΠΡΟΣΟΧΗ Το SHIMANO STEPS υποστηρίζει διάφορα συστήματα πέδησης. Πριν από την ποδηλασία, ελέγξτε το σύστημα πέδησης του ποδηλάτου σας και τον τρόπο χειρισμού του. 5. Απενεργοποιήστε την παροχή ισχύος. Έναρξη υποβοήθησης 10

13 Ονομασίες εξαρτημάτων (G) (C) (D) (L) * 1 * 2 (A) < Για ηλεκτρονική αλλαγή ταχυτήτων > (F) (E) (A) Διακόπτης αλλαγής ταχυτήτων SW-E6010 SW-E7000 (B) B (B) Μονάδα κινητήρα + Κέντρο με εσωτερικές ταχύτητες Πίσω εκτροχιαστής (DI2) (H) Κέντρο με εσωτερικές ταχύτητες Μονάδα κινητήρα (I) Πίσω εκτροχιαστής (DI2) (K) (B) (J) 11

14 (C) Υπολογιστής ποδηλάτου/ζεύξη [A] SC-E6100 SC-E7000 EW-EN100 (H) Μπαταρία (τύπου τοποθέτησης στον κάτω σωλήνα) BT-E6010 BT-E8010 *3 BT-E8014 (D) Διακόπτης υποβοήθησης SW-E6010 SW-E7000 (I) Βάση μπαταρίας (τύπου τοποθέτησης στον κάτω σωλήνα) BM-E6010 BM-E8010 (E) Μονάδα κίνησης DU-E5000 (J) Μπαταρία (ενσωματωμένου τύπου) BT-E8020 (F) Μπαταρία (τύπου τοποθέτησης στην πίσω σχάρα) BT-E6000 BT-E6001 *3 (K) Βάση μπαταρίας (ενσωματωμένου τύπου) BM-E8020 (G) Βάση μπαταρίας (τύπου τοποθέτησης στην πίσω σχάρα) BM-E6000 (L) Φορτιστής μπαταρίας * 1: EC-E SM-BCC1 + SM-BTE60 * 2: EC-E SM-BTE60 *3 Εάν η έκδοση του firmware της μονάδας κίνησης είναι η ή παλαιότερη, η μπαταρία μπορεί να μην λειτουργεί σωστά. Ενημερώστε την έκδοση του firmware μέσω του E-TUBE PROJECT. Προδιαγραφές Εύρος θερμοκρασίας λειτουργίας: Κατά την αποφόρτιση C Τύπος μπαταρίας Μπαταρία ιόντων λιθίου Εύρος θερμοκρασίας λειτουργίας: Κατά τη φόρτιση 0 40 C Ονομαστική χωρητικότητα Ανατρέξτε στο εγχειρίδιο χρήστη για την μπαταρία. Για τις πιο πρόσφατες πληροφορίες στα εγχειρίδια, ανατρέξτε στον ιστότοπο ( Θερμοκρασία αποθήκευσης Θερμοκρασία αποθήκευσης (μπαταρία) C Διαβαθμισμένη τάση 36 V DC C Τύπος μονάδας κίνησης Κεντρική Τάση φόρτισης V AC Τύπος κινητήρα Χωρίς ψήκτρες DC Ανατρέξτε στο εγχειρίδιο χρήστη για την μπαταρία ή για πληροφορίες σχετικά με τον Χρόνος φόρτισης φορτιστή της μπαταρίας. Για τις πιο πρόσφατες πληροφορίες σχετικά με τα εγχειρίδια, ανατρέξτε στον διαδικτυακό τόπο ( Διαβαθμισμένη ισχύς μονάδας κίνησης 250 W * Η μέγιστη ταχύτητα για την οποία παρέχεται υποβοήθηση καθορίζεται από τον κατασκευαστή και εξαρτάται από το πού πρόκειται να χρησιμοποιηθεί το ποδήλατο. 12

15 Προετοιμασία Δεν μπορείτε να χρησιμοποιήσετε την μπαταρία αμέσως μετά την αποστολή της. Η μπαταρία μπορεί να χρησιμοποιηθεί αφού φορτιστεί με τον ειδικό φορτιστή. Φροντίστε να τη φορτίσετε πριν από τη χρήση. Η μπαταρία μπορεί να χρησιμοποιηθεί όταν το LED είναι αναμμένο σταθερά. Συνιστάται η χρήση αυθεντικής μπαταρίας SHIMANO. Εάν χρησιμοποιήσετε μπαταρία άλλου κατασκευαστή, φροντίστε να διαβάσετε προσεκτικά το εγχειρίδιο οδηγιών για την μπαταρία προτού τη χρησιμοποιήσετε. Φόρτιση της μπαταρίας Ο χρόνος φόρτισης ποικίλλει ανάλογα με την υπολειπόμενη χωρητικότητα της μπαταρίας και τον φορτιστή που χρησιμοποιείται. Για τον υποδεικνυόμενο χρόνο φόρτισης, ανατρέξτε στο εγχειρίδιο χρήσης του φορτιστή. ΚΙΝΔΥΝΟΣ Χρησιμοποιήστε τον συνδυασμό μπαταρίας και φορτιστή που καθορίζεται από την εταιρεία για τη φόρτιση και ακολουθήστε τις συνθήκες φόρτισης που ορίζονται από την εταιρεία. Διαφορετικά μπορεί να προκληθεί υπερθέρμανση, έκρηξη ή ανάφλεξη της μπαταρίας. ΠΡΟΣΟΧΗ Κατά τη φόρτιση της μπαταρίας ενώ είναι τοποθετημένη στο ποδήλατο, πρέπει να είστε προσεκτικοί να μην σκοντάψετε πάνω στο ηλεκτρικό καλώδιο φορτιστή ή να μην πιαστεί κάτι σε αυτό. Αυτό μπορεί να οδηγήσει σε τραυματισμό ή να προκαλέσει πτώση του ποδηλάτου, με επακόλουθη βλάβη των εξαρτημάτων. ΣΗΜΕΙΩΣΗ Κατά την αφαίρεση του βύσματος του φορτιστή μπαταρίας από την πρίζα ή του βύσματος φόρτισης από την μπαταρία, μην τραβάτε το ηλεκτρικό καλώδιο διότι μπορεί να κοπεί. Εάν το ποδήλατο είναι αποθηκευμένο για μεγάλο χρονικό διάστημα, αμέσως μετά την αγορά, πρέπει να φορτίσετε την μπαταρία πριν χρησιμοποιήσετε το ποδήλατο. Όταν η μπαταρία φορτιστεί, αρχίζει να αδειάζει. Συνδεθείτε στο E-TUBE PROJECT και κάντε κλικ στην επιλογή [Connection check] για να επιβεβαιώσετε εάν η χρησιμοποιούμενη μπαταρία είναι αυθεντική μπαταρία SHIMANO ή κάποιας άλλης εταιρίας. Φορτίστε την μπαταρία σε μια επίπεδη επιφάνεια σε εσωτερικό χώρο. 13

16 Φόρτιση της μπαταρίας ενώ έχει αφαιρεθεί από το ποδήλατο BT-E6000/BT-E6001/BT-E6010 Για να φορτίσετε τα BT-E6000/BT-E6001/BT-E6010 όταν έχουν αφαιρεθεί από το ποδήλατο είναι απαραίτητη η χρήση αντάπτορα (SM-BTE60). 1. Συνδέστε τον αντάπτορα στο βύσμα φόρτισης. 2. Συνδέστε το βύσμα του φορτιστή στην πρίζα. 3. Συνδέστε τον αντάπτορα στη θύρα φόρτισης της μπαταρίας. < BT-E6000/BT-E6001 > Μπαταρία Αντάπτορας SM-BTE60 <πωλείται ξεχωριστά> Αντάπτορας SM-BTE60 <πωλείται ξεχωριστά> Θύρα φόρτισης Βύσμα φόρτισης < BT-E6010 > Μπαταρία Βύσμα φόρτισης Βύσμα φόρτισης Θύρα φόρτισης Αντάπτορας SM-BTE60 <πωλείται ξεχωριστά> 14

17 BT-E8010/BT-E8014/BT-E Συνδέστε το βύσμα του φορτιστή στην πρίζα. 2. Συνδέστε το βύσμα φόρτισης στη θύρα φόρτισης της μπαταρίας. < BT-E8010/BT-E8014 > Μπαταρία Θύρα φόρτισης Βύσμα φόρτισης < BT-E8020 > Βύσμα φόρτισης Μπαταρία Θύρα φόρτισης 15

18 Φόρτιση της μπαταρίας ενώ είναι τοποθετημένη στο ποδήλατο Τοποθετήστε τον φορτιστή μπαταρίας σε μια σταθερή επιφάνεια, όπως το πάτωμα, πριν από τη φόρτιση. Σταθεροποιήστε το ποδήλατο για να διασφαλίσετε ότι δεν θα πέσει κατά τη διάρκεια της φόρτισης. 1. Συνδέστε το βύσμα του φορτιστή της μπαταρίας στην πρίζα. 2. Συνδέστε το βύσμα φόρτισης στη θύρα φόρτισης στη βάση της μπαταρίας ή στην μπαταρία. <BT-E6000/BT-E6001> <BT-E8020> Βάση μπαταρίας Θύρα φόρτισης Βύσμα φόρτισης Μπαταρία Μπαταρία Βύσμα φόρτισης Θύρα φόρτισης <BT-E6010/BT-E8010/BT-E8014> Μπαταρία <BT-E6010> <BT-E8010/BT-E8014> Θύρα φόρτισης Βύσμα φόρτισης Βάση μπαταρίας Θύρα φόρτισης Μπαταρία Βύσμα φόρτισης 3. Μετά τη φόρτιση, κλείστε καλά την τάπα της θύρας φόρτισης. Τάπα θύρας φόρτισης Τάπα θύρας φόρτισης <BM-E6000> <BM-E6010> 16

19 Λυχνία LED φορτιστή Αφού αρχίσει η φόρτιση, η λυχνία LED του φορτιστή ανάβει σταθερά. Λυχνία LED φορτιστή <EC-E6000> Σταθερά αναμμένη Φόρτιση Αναβοσβήνει Σφάλμα φόρτισης Σβηστή Αποσυνδεδεμένη μπαταρία <EC-E6002> Λυχνία LED φορτιστή Λυχνία LED μπαταρίας Χρησιμοποιήστε την για να ελέγξετε την τρέχουσα κατάσταση φόρτισης. Το σχήμα της λυχνίας LED της μπαταρίας ποικίλλει ανάλογα με τον αριθμό μοντέλου. Λυχνίες LED μπαταρίας Ένδειξη φόρτισης σε εξέλιξη Κατά τη φόρτιση της μπαταρίας, οι λυχνίες LED στην μπαταρία είναι σταθερά αναμμένες. Ένδειξη λυχνίας LED*1 Στάθμη μπαταρίας 0% - 20% 21% - 40% 41% - 60% 61% - 80% 81% - 99% 100% *1 : Σβηστή : Αναμμένη : Αναβοσβήνει 17

20 Ένδειξη στάθμης μπαταρίας Η τρέχουσα στάθμη της μπαταρίας μπορεί να ελεγχθεί πατώντας το κουμπί ενεργοποίησης της μπαταρίας. Ένδειξη λυχνίας LED*1 Στάθμη μπαταρίας 100% - 81% 80% - 61% 60% - 41% 40% - 21% 20% - 1% 0% (Όταν η μπαταρία δεν είναι τοποθετημένη στο ποδήλατο) 0% (Όταν η μπαταρία είναι τοποθετημένη στο ποδήλατο) Απενεργοποίηση/Κλείσιμο *1 : Σβηστή : Αναμμένη : Αναβοσβήνει ΣΗΜΕΙΩΣΗ Όταν το υπόλοιπο φορτίο της μπαταρίας είναι χαμηλό, οι λειτουργίες του συστήματος αρχίζουν να απενεργοποιούνται με την ακόλουθη σειρά. 1. Ηλεκτρική υποβοήθηση (Η λειτουργία υποβοήθησης μεταβαίνει αυτόματα στο [ECO] και στη συνέχεια η υποβοήθηση διακόπτεται). Η μετάβαση στο [ECO] επέρχεται νωρίτερα εάν έχει συνδεθεί φως με μπαταρία.) 2. Αλλαγή ταχυτήτων 3. Φως Χειρισμός της μπαταρίας Η φόρτιση μπορεί να γίνει οποιαδήποτε στιγμή ανεξάρτητα από το επίπεδο φόρτισης που απομένει, αλλά θα πρέπει να φορτίσετε την μπαταρία πλήρως τις επόμενες φορές. Βεβαιωθείτε ότι χρησιμοποιείτε τον ειδικό φορτιστή για την επαναφόρτιση της μπαταρίας αυτές τις φορές. Η μπαταρία δεν είναι πλήρως φορτισμένη κατά τη στιγμή της αγοράς. Πριν την ποδηλασία, φροντίστε να φορτίσετε πλήρως την μπαταρία. Εάν η μπαταρία έχει αποφορτιστεί πλήρως, φορτίστε την όσο το δυνατόν συντομότερα. Εάν αφήνετε αφόρτιστη την μπαταρία, αυτό επιφέρει μείωση της απόδοσής της. Εάν το ποδήλατο δεν χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, αποθηκεύστε το με περίπου 70% υπόλοιπο φορτίο μπαταρίας. Επιπλέον, φροντίστε να μην αφήσετε την μπαταρία να αποφορτιστεί πλήρως φορτίζοντάς την κάθε 6 μήνες. 18

21 Τοποθέτηση και αφαίρεση της μπαταρίας Η μπαταρία στερεώνεται στη βάση μπαταρίας με το κλειδί. Η ακόλουθη περιγραφή μπορεί να μην ισχύει καθώς διατίθενται διάφοροι τύποι κλειδιών. Τοποθέτηση ΠΡΟΣΟΧΗ Κρατήστε καλά την μπαταρία και προσέξτε να μην πέσει κάτω κατά την τοποθέτηση. Για να αποτρέψετε την πτώση της μπαταρίας κατά τη χρήση του ποδηλάτου, προσέξτε τα παρακάτω: - Βεβαιωθείτε ότι η μπαταρία είναι καλά στερεωμένη στη βάση μπαταρίας. - Μην χρησιμοποιείτε το ποδήλατο με τοποθετημένο το κλειδί. ΣΗΜΕΙΩΣΗ Πριν χρησιμοποιήσετε το ποδήλατο, βεβαιωθείτε ότι η τάπα της θύρας φόρτισης είναι κλειστή. BT-E6000/BT-E Εισαγάγετε την μπαταρία στην υποδοχή της βάσης μπαταρίας από το πίσω μέρος. Σύρετε την μπαταρία προς τα εμπρός και στη συνέχεια πιέστε τη σταθερά προς τα μέσα. 2. Αφαιρέστε το κλειδί. Επαναφέρετε το κλειδί στην κλειδωμένη θέση και στη συνέχεια αφαιρέστε το. Υποδοχή BT-E6010/BT-E8010/BT-E Εισαγάγετε την μπαταρία από την κάτω πλευρά. Ευθυγραμμίστε την εγκοπή στο κάτω μέρος της μπαταρίας με την προεξοχή στη βάση μπαταρίας. 19

22 2. Σύρετε την μπαταρία. Πιέστε την μπαταρία προς τα μέσα μέχρι να ακουστεί ένα κλικ. 3. Αφαιρέστε το κλειδί. Επαναφέρετε το κλειδί στην κλειδωμένη θέση και στη συνέχεια αφαιρέστε το. BT-E8020 Αυτή η διαδικασία είναι ένα παράδειγμα χρήσης ενός σκελετού όπου η μπαταρία αφαιρείται/τοποθετείται από το κάτω μέρος. 1. Εισαγάγετε την μπαταρία από την κάτω πλευρά. 2. Σύρετε την μπαταρία. Πιέστε την μπαταρία προς τα μέσα μέχρι να ακουστεί ένα κλικ. 20

23 Αφαίρεση ΠΡΟΣΟΧΗ Κρατήστε καλά την μπαταρία και προσέξτε να μην πέσει κάτω κατά την αφαίρεση ή τη μεταφορά. BT-E6000/BT-E6001 Η θέση του κλειδιού δεν επηρεάζει την εισαγωγή της μπαταρίας. Μπορείτε να την τοποθετήσετε ανεξάρτητα από τη θέση του κλειδιού. 1. Βάλτε το κλειδί. Απενεργοποιήστε την παροχή ισχύος, έπειτα βάλτε το κλειδί στο βαρελάκι της κλειδαριάς στη βάση μπαταρίας. Κλειδί Πατήστε το κουμπί ενεργοποίησης για να απενεργοποιήσετε το ρεύμα. Βαρελάκι κλειδαριάς 2. Γυρίστε το κλειδί μέχρι να αισθανθείτε κάποια αντίσταση. 3. Αφαιρέστε την μπαταρία προσεκτικά. Μπορείτε να αφαιρέσετε την μπαταρία μόνο όταν το κλειδί βρίσκεται στη θέση ξεκλειδώματος. 21

24 BT-E6010/BT-E8010/BT-E Βάλτε το κλειδί. Απενεργοποιήστε την παροχή ισχύος, έπειτα βάλτε το κλειδί στο βαρελάκι της κλειδαριάς στη βάση μπαταρίας. <BT-E6010> Πατήστε το κουμπί ενεργοποίησης για να απενεργοποιήσετε το ρεύμα. το ρ <BT-E8010/BT-E8014> Πατήστε το κουμπί ενεργοποίησης για να απενεργοποιήσετε το ρεύμα. Κλειδί Βαρελάκι κλειδαριάς 2. Γυρίστε το κλειδί μέχρι να αισθανθείτε κάποια αντίσταση. 3. Αφαίρεση της μπαταρίας Σύρετε την μπαταρία και στη συνέχεια αφαιρέστε την προσεκτικά. Μπορείτε να αφαιρέσετε την μπαταρία μόνο όταν το κλειδί βρίσκεται στη θέση ξεκλειδώματος. 22

25 BT-E8020 Αυτή η διαδικασία είναι ένα παράδειγμα χρήσης ενός σκελετού όπου η μπαταρία αφαιρείται/τοποθετείται από το κάτω μέρος. Εάν χρησιμοποιείτε κάλυμμα μπαταρίας κατασκευασμένο από άλλη εταιρεία, αφαιρέστε το κάλυμμα μπαταρίας προτού αφαιρέσετε την μπαταρία. 1. Αφαιρέστε την τάπα της κλειδαρότρυπας. Απενεργοποιήστε την παροχή ισχύος, έπειτα ανοίξτε την τάπα της κλειδαρότρυπας. Τάπα κλειδαρότρυπας Πατήστε το κουμπί ενεργοποίησης για να απενεργοποιήσετε το ρεύμα. 2. Ξεκλειδώστε την μπαταρία. (1) Βάλτε το κλειδί στο βαρελάκι της κλειδαριάς στη βάση της μπαταρίας. (2) Γυρίστε το κλειδί. Η μπαταρία έχει ξεκλειδώσει. Το ελατήριο πλάκας συγκρατεί την μπαταρία στη θέση της, αποτρέποντας την πτώση της. Βαρελάκι κλειδαριάς Κλειδί 3. Αφαιρέστε την μπαταρία. (1) Αφαιρέστε το κλειδί και κατόπιν κλείστε την τάπα της κλειδαρότρυπας. (2) Αφαιρέστε την μπαταρία προσεκτικά. 23

26 ΣΗΜΕΙΩΣΗ Μην τοποθετείτε ή αφαιρείτε την μπαταρία με το κλειδί μέσα στη βάση της μπαταρίας ή εάν δεν έχετε βάλει την τάπα στην κλειδαριά. Η μπαταρία ενδέχεται να υποστεί ζημιά αν έρθει σε επαφή με το επάνω μέρος (τμήμα λαβής) του κλειδιού. Τοποθέτηση και αφαίρεση του υπολογιστή ποδηλάτου Ο υπολογιστής ποδηλάτου μπορεί επίσης να ασφαλίσει στο ποδήλατο έτσι ώστε να μην μπορεί να αφαιρεθεί εύκολα. Επικοινωνήστε με το κατάστημα αγοράς για λεπτομέρειες. Τοποθέτηση 1. Σύρετε τον υπολογιστή ποδηλάτου πάνω στη βάση. 2. Βάλτε καλά τον υπολογιστή ποδηλάτου μέχρι να ασφαλίσει στη θέση του με ένα κλικ. ΣΗΜΕΙΩΣΗ Εάν ο υπολογιστής ποδηλάτου δεν τοποθετηθεί σωστά, η λειτουργία υποβοήθησης δεν θα πραγματοποιείται σωστά. Βάση Αφαίρεση 1. Σύρετε έξω τον υπολογιστή ποδηλάτου. Πιέστε τον μοχλό σταθερά για να απελευθερώσετε τον υπολογιστή ποδηλάτου. Μοχλός 24

27 Λειτουργία Ενεργοποίηση/Απενεργοποίηση Δεν είναι δυνατή η ενεργοποίηση κατά τη φόρτιση. Εάν το ποδήλατο δεν έχει κινηθεί για πάνω από 10 λεπτά, η παροχή ισχύος θα απενεργοποιηθεί αυτόματα (αυτόματη απενεργοποίηση τροφοδοσίας). Εάν χρησιμοποιείτε το SC-E7000, η λειτουργία παροχής ισχύος πραγματοποιείται από την μπαταρία. ΣΗΜΕΙΩΣΗ Μη βάζετε τα πόδια σας στα πεντάλ κατά την ενεργοποίηση/απενεργοποίηση. Ενδέχεται να προκληθεί σφάλμα συστήματος. Ενεργοποίηση και απενεργοποίηση μέσω του υπολογιστή ποδηλάτου (SC-E6100) Εάν η ενσωματωμένη μπαταρία του υπολογιστή ποδηλάτου δεν είναι επαρκώς φορτισμένη, ο υπολογιστής ποδηλάτου δεν θα ενεργοποιηθεί. Η ενσωματωμένη μπαταρία του υπολογιστή ποδηλάτου φορτίζει μόνο όταν η οθόνη του υπολογιστή ποδηλάτου είναι αναμμένη. 1. Κρατήστε πατημένο το κουμπί ισχύος για 2 δευτερόλεπτα. Κουμπί ενεργοποίησης Ενεργοποίηση και απενεργοποίηση μέσω της μπαταρίας Μπορείτε να επιβάλετε την απενεργοποίηση του BT-E8010/BT-E8020 πατώντας παρατεταμένα το κουμπί ισχύος για 6 δευτερόλεπτα. 1. Πατήστε το κουμπί ισχύος πάνω στην μπαταρία. Οι λυχνίες LED θα ανάψουν υποδεικνύοντας την υπολειπόμενη φόρτιση της μπαταρίας. ΣΗΜΕΙΩΣΗ Κατά την ενεργοποίηση, βεβαιωθείτε ότι η μπαταρία είναι σταθερά στερεωμένη στη βάση της μπαταρίας. <BT-E6000/BT-E6001> Κουμπί ενεργοποίησης <BT-E8010/BT-E8014> Κουμπί ενεργοποίησης 25

28 <BT-E6010> Κουμπί ενεργοποίησης <BT-E8020> Κουμπί ενεργοποίησης Η οθόνη με ενεργοποιημένη την ισχύ SC-E6100 Όταν έχει ενεργοποιηθεί η ισχύς, εμφανίζεται μια οθόνη παρόμοια με την παρακάτω και στη συνέχεια επανέρχεται η αρχική οθόνη. Κανονική εκκίνηση Πολύ χαμηλή στάθμη μπαταρίας * Η στάθμη της ενσωματωμένης μπαταρίας του υπολογιστή ποδηλάτου είναι πολύ χαμηλή. Εάν ενεργοποιηθεί η ισχύς ενώ ο υπολογιστής ποδηλάτου είναι συνδεδεμένος στο ποδήλατο, θα φορτιστεί η ενσωματωμένη μπαταρία του υπολογιστή ποδηλάτου. SC-E7000 Αυτή η οθόνη εμφανίζεται κατά την ενεργοποίηση. 26

29 EW-EN100 Η λυχνία LED (εξωτερική πλευρά) ανάβει. Λυχνία LED (εξωτερική πλευρά) Βασική λειτουργία Μπορείτε να αλλάξετε τις λειτουργίες που έχουν αντιστοιχιστεί για μεμονωμένους διακόπτες. Για λεπτομέρειες, επικοινωνήστε με τον μεταπωλητή από τον οποίο αγοράσατε το προϊόν. Υπολογιστής ποδηλάτου και μονάδες διακόπτη αλλαγής ταχυτήτων SC-E6100/SW-E6010 Αριστερός διακόπτης Δεξιός διακόπτης X A Y Κουμπί λειτουργίας Κουμπί φωτός Κουμπί ενεργοποίησης X A Y SC-E7000/SW-E7000 X Y X Κουμπί λειτουργίας Y 27

30 Αριστερός διακόπτης (προεπιλογή: για υποβοήθηση) Δεξιός διακόπτης (προεπιλογή: για ηλεκτρονική αλλαγή ταχυτήτων) -Χ Κατά την ποδηλασία: αύξηση της υποβοήθησης. Κατά τη ρύθμιση: μετακίνηση του δρομέα του μενού ρύθμισης, αλλαγή ρυθμίσεων κ.λπ. Αλλαγή-Χ Κατά την ποδηλασία: αλλαγή ταχυτήτων για αύξηση της αντίστασης των πεντάλ. -Y Κατά την ποδηλασία: μείωση της υποβοήθησης. Κατά τη ρύθμιση: μετακίνηση του δρομέα του μενού ρύθμισης, αλλαγή ρυθμίσεων κ.λπ. Αλλαγή-Υ Κατά την ποδηλασία: αλλαγή ταχυτήτων για μείωση της αντίστασης των πεντάλ. -Α Κατά την ποδηλασία: αλλαγή της εμφάνισης των δεδομένων διαδρομής στον υπολογιστή ποδηλάτου. Κατά τη ρύθμιση: εναλλαγή των οθονών, επιβεβαίωση ρυθμίσεων. Αλλαγή-Α Κατά την ποδηλασία: εναλλαγή μεταξύ αυτόματης και χειροκίνητης αλλαγής ταχυτήτων (για ηλεκτρονικό κέντρο με εσωτερικές ταχύτητες). Υπολογιστής ποδηλάτου (SC-E6100) Κουμπί λειτουργίας Κατά την ποδηλασία: αλλαγή της εμφάνισης των δεδομένων διαδρομής στον υπολογιστή ποδηλάτου. Κατά τη ρύθμιση: εναλλαγή των οθονών, επιβεβαίωση ρυθμίσεων. Κουμπί φωτός Κουμπί ισχύος Ενεργοποίηση/Απενεργοποίηση των φώτων. Ενεργοποίηση/Απενεργοποίηση της ισχύος. Υπολογιστής ποδηλάτου (SC-E7000) Κουμπί λειτουργίας Κατά την ποδηλασία: αλλαγή της εμφάνισης των δεδομένων διαδρομής στον υπολογιστή ποδηλάτου. Κατά τη ρύθμιση: εναλλαγή των οθονών, επιβεβαίωση ρυθμίσεων. ΣΗΜΕΙΩΣΗ Όταν το ποδήλατο χρησιμοποιεί πίσω εκτροχιαστή, φροντίστε να αλλάζετε ταχύτητες όταν κάνετε πετάλι. Ζεύξη [A] (EW-EN100) Το EW-EN100 χρησιμοποιείται αντί για τον υπολογιστή ποδηλάτου. Προσαρτάται στο εξωτερικό καλώδιο συρματόσχοινου φρένου ή στο σωληνάκι φρένου και βρίσκεται κοντά στο τιμόνι. Κουμπί Ζεύξη [A] Κουμπί Πάτημα: αλλαγή της λειτουργίας υποβοήθησης με κάθε πάτημα. Παρατεταμένο πάτημα (για 2 δευτερόλεπτα περίπου): ενεργοποίηση/απενεργοποίηση του φωτός 28

31 ΣΗΜΕΙΩΣΗ Για να αλλάξετε τη λειτουργία υποβοήθησης βαδίσματος, απαιτείται μονάδα διακόπτη αλλαγής ταχυτήτων. Δεν συνιστάται η χρήση του κουμπιού για τη λειτουργία αυτής της μονάδας κατά τη χρήση του ποδηλάτου. Επιλέξτε τη λειτουργία υποβοήθησης που θέλετε πριν αρχίσετε την ποδηλασία. Για άλλες λειτουργίες που αντιστοιχίζονται στο κουμπί, ανατρέξτε στην ενότητα «Ρύθμιση (EW-EN100)». Ενεργοποίηση/Απενεργοποίηση του φωτός Εάν τα φώτα του ποδηλάτου σας είναι συνδεδεμένα στη μονάδα κίνησης, μπορείτε να χειριστείτε τα φώτα από τον υπολογιστή ποδηλάτου ή τη ζεύξη [A]. Το φως σβήνει σε συνδυασμό με την ισχύ της μπαταρίας. Όταν η μπαταρία είναι απενεργοποιημένη, το φως είναι σβηστό. Εάν χρησιμοποιείτε το SC-E7000, ο χειρισμός του φωτός πραγματοποιείται από το μενού ρυθμίσεων. Για λεπτομέρειες, ανατρέξτε στην ενότητα «Φως (SC-E7000 μόνο)». SC-E Πατήστε το κουμπί φωτός. Τα φώτα ανάβουν. Για να σβήσετε τα φώτα, πατήστε ξανά το κουμπί. * Όταν το φως με μπαταρία δεν είναι συνδεδεμένο και η ρύθμιση [Backlight] έχει οριστεί σε [MANUAL], το πάτημα του κουμπιού φωτός ενεργοποιεί και απενεργοποιεί τον οπίσθιο φωτισμό του υπολογιστή ποδηλάτου. Όταν το φως είναι αναμμένο Κουμπί φωτός Όταν το φως είναι σβηστό EW-EN100 Δεν μπορείτε να σβήσετε το φως κατά τη χρήση του ποδηλάτου. 1. Πατήστε παρατεταμένα (για 2 δευτερόλεπτα περίπου) το κουμπί μέχρι να ανάψουν/σβήσουν τα φώτα. Η λυχνία LED (εσωτερική πλευρά) αναβοσβήνει με πράσινο χρώμα. Κουμπί Λυχνία LED (εσωτερική πλευρά) 29

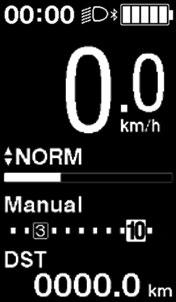

32 Αρχική οθόνη κατάστασης Εμφανίζει την κατάσταση του ποδηλάτου σας και τα δεδομένα διαδρομής. Η θέση της ταχύτητας εμφανίζεται μόνο όταν χρησιμοποιείτε την ηλεκτρονική αλλαγή ταχυτήτων. (A) Ένδειξη στάθμης μπαταρίας < SC-E6100 > (B) Εμφάνιση θέσης ταχύτητας <SC-E6100> Τρέχουσα θέση ταχύτητας Θέση ταχύτητας κατά τη λειτουργία εκκίνησης* Συμβουλή αλλαγής ταχύτητας Σας ειδοποιεί για τον συνιστώμενο χρόνο αλλαγής ταχύτητας βάσει των συνθηκών ποδηλασίας. (H) (G) (I) (J) (A) (C) Εμφάνιση δεδομένων διαδρομής (D) Λειτουργία αλλαγής ταχυτήτων* Εμφανίζει την τρέχουσα λειτουργία αλλαγής ταχυτήτων ως [Auto] ή [Manual]. (E) Μετρητής υποβοήθησης Εμφανίζει το επίπεδο υποβοήθησης. (F) Τρέχουσα λειτουργία υποβοήθησης (F) (E) (D) (K) (B) (C) (G) Τρέχουσα ταχύτητα (H) Τρέχουσα ώρα (A) (J) (K) (B) (I) Εικονίδιο φωτός Υποδεικνύει ότι το φως που είναι συνδεδεμένο στη μονάδα κίνησης είναι αναμμένο. (J) Εικονίδιο Bluetooth LE Εμφανίζεται όταν υπάρχει σύνδεση μέσω Bluetooth LE. (K) Ειδοποίηση συντήρησης Υποδεικνύει ότι απαιτείται συντήρηση. Επικοινωνήστε με το κατάστημα αγοράς ή με έναν μεταπωλητή ποδηλάτων εάν εμφανιστεί αυτό το εικονίδιο. * Μόνο για ηλεκτρονική αλλαγή ταχυτήτων με κέντρο με εσωτερικές ταχύτητες. (F) (G) 30

33 EW-EN100 Οι λυχνίες LED υποδεικνύουν την ακόλουθη κατάσταση. Τρέχουσα στάθμη μπαταρίας Τρέχουσα λειτουργία υποβοήθησης Για λεπτομέρειες, ανατρέξτε στις ενότητες «Ένδειξη στάθμης μπαταρίας» και «Αλλαγή της λειτουργίας υποβοήθησης». Λυχνίες LED Ένδειξη στάθμης μπαταρίας Μπορείτε να ελέγχετε τη στάθμη της μπαταρίας όταν ποδηλατείτε. SC-E6100/SC-E7000 Ένδειξη Στάθμη μπαταρίας % 61 80% 41 60% 21 40% 1 20%* 0% * Για το SC-E7000, η ένδειξη στάθμης μπαταρίας θα αναβοσβήνει όταν η στάθμη της μπαταρίας είναι χαμηλή. 31

34 EW-EN100 Όταν είναι ενεργοποιημένη η ισχύς, η λυχνία LED της εξωτερικής πλευράς υποδεικνύει τη στάθμη της μπαταρίας. Ένδειξη λυχνίας LED (εξωτερική πλευρά) Στάθμη μπαταρίας (Αναμμένη με πράσινο) 100 έως 21% Λυχνία LED (εξωτερική πλευρά) (Αναμμένη με κόκκινο) (αναβοσβήνει με κόκκινο) 20% ή λιγότερο Απομένει πολύ λίγο Αλλαγή της λειτουργίας υποβοήθησης Αλλαγή της λειτουργίας υποβοήθησης με τη μονάδα διακόπτη αλλαγής ταχυτήτων 1. Πατήστε -Χ ή -Υ. < SC-E6100 > < SC-E7000 > Κουμπί λειτουργίας * Εάν χρησιμοποιείτε το SC-E7000 και δεν υπάρχει διακόπτης υποβοήθησης, μπορείτε επίσης να κρατήσετε πατημένο το Κουμπί λειτουργίας για να αλλάξετε τη λειτουργία υποβοήθησης. Ωστόσο, δεν είναι δυνατή η μετάβαση στη λειτουργία [WALK]. [HIGH] Y X [NORM] [ECO] [WALK] [OFF] Παρατεταμένο πάτημα του Υ Σύντομο πάτημα του Χ 32

35 Αλλαγή της λειτουργίας υποβοήθησης με το EW-EN Κουμπί πίεσης. Η λειτουργία υποβοήθησης αλλάζει με κάθε πάτημα. Η λυχνία LED (εσωτερική πλευρά) υποδεικνύει την τρέχουσα λειτουργία υποβοήθησης. Λυχνία LED (εσωτερική πλευρά) Κουμπί Ενδείξεις λυχνίας LED (εσωτερική πλευρά) Λειτουργία υποβοήθησης ΣΒΗΣΤΗ [OFF] Αναμμένη με ανοιχτό μπλε [ECO] Αναμμένη με πράσινο [NORM] Αναμμένη με κίτρινο [HIGH] 33

36 Λειτουργία υποβοήθησης βαδίσματος Αυτή η λειτουργία μπορεί να μην είναι διαθέσιμη σε ορισμένες περιοχές. Η υποβοήθηση βαδίσματος λειτουργεί μέχρι τα 6 χλμ/ώ το πολύ. Κατά την ηλεκτρονική αλλαγή ταχυτήτων, το επίπεδο υποβοήθησης και η ταχύτητα ελέγχονται από τη θέση ταχύτητας. Εάν δεν πατηθεί το -Y για τουλάχιστον ένα λεπτό, το σύστημα θα επανεκκινήσει στη λειτουργία που είχε οριστεί πριν από τη ρύθμιση στη λειτουργία [WALK]. Η λειτουργία έξυπνης υποβοήθησης βαδίσματος ενεργοποιείται όταν συνδέεται ένα ηλεκτρικό σύστημα αλλαγής ταχυτήτων όπως τα XTR, DEORE XT SEIS. Το σύστημα παρέχει μεμονωμένα υποβοήθηση για να ανιχνεύσει τη θέση ταχύτητας. Η «Έξυπνη υποβοήθηση βαδίσματος» υποστηρίζει τον οδηγό αυξάνοντας τη ροπή που παράγει ο κινητήρας σε απότομους λόφους με χαμηλές ταχύτητες. Η «Γρήγορη υποβοήθηση βαδίσματος» λειτουργεί γρήγορα κρατώντας πατημένο τον διακόπτη από οποιαδήποτε λειτουργία. Εναλλαγή στη λειτουργία υποβοήθησης βαδίσματος 1. Πατήστε παρατεταμένα -Υ (για περίπου 2 δευτερόλεπτα) μέχρι να συμβούν τα παρακάτω. SC-E6100/SC-E7000: Εμφανιστεί η ένδειξη [WALK] στην οθόνη EW-EN100: Η λυχνία LED (εσωτερική πλευρά) ανάβει με μπλε χρώμα < SC-E6100 > 2 δευτ. < SC-E7000 > ΣΗΜΕΙΩΣΗ Θα ακουστεί ένα προειδοποιητικό σήμα κατά την αλλαγή εάν δεν είναι δυνατή η αλλαγή σε λειτουργία [WALK] επειδή η τρέχουσα ταχύτητα δεν είναι [0 km/h] ή υπάρχει πίεση στα πεντάλ κ.λπ. απενεργοποιημένη < EW-EN100 > Λειτουργία υποβοήθησης βαδίσματος ενεργοποιημένη Λυχνία LED (εσωτερική πλευρά) 34

37 Χειρισμός της λειτουργίας υποβοήθησης βαδίσματος 1. Ενώ βρίσκεστε σε λειτουργία υποβοήθησης βαδίσματος, πατήστε παρατεταμένα -Υ. Ξεκινήστε τη λειτουργία υποβοήθησης βαδίσματος. Εάν το -Y δεν πατηθεί για πάνω από 1 λεπτό, η λειτουργία υποβοήθησης θα αλλάξει σε [OFF]. Εάν η μονάδα διακόπτη αλλαγής ταχυτήτων είναι συνδεδεμένη στο EW-EN100, η λυχνία LED (εσωτερική πλευρά) αναβοσβήνει με μπλε χρώμα όταν εκτελείται η παραπάνω λειτουργία. 2. Κρατήστε το τιμόνι και σπρώξτε το ποδήλατο με προσοχή. Κρατήστε πατημένο 3. Για να διακόψετε τη λειτουργία υποβοήθησης βαδίσματος, αφήστε το -Υ. Αφήστε 4. Για έξοδο από τη λειτουργία υποβοήθησης βαδίσματος, πατήστε το κουμπί -Χ. 35

38 Εναλλαγή της εμφάνισης των δεδομένων διαδρομής (SC-E6100) 1. Ο τύπος των δεδομένων διαδρομής που εμφανίζονται αλλάζει με κάθε πάτημα του -Α ή του Κουμπιού λειτουργίας του υπολογιστή ποδηλάτου. < SC-E6100 > ή Ενδείξεις δεδομένων διαδρομής Κουμπί λειτουργίας Εμφανιζόμενο στοιχείο Περιγραφή [DST] Απόσταση διαδρομής *1 [DST] [ODO] [CADENCE] [MAX] [ODO] Αθροιστική απόσταση [RANGE] [AVG] [RANGE] Δυνατή απόσταση διαδρομής *2 [RANGE] Δυνατή απόσταση διαδρομής για κάθε λειτουργία *2 *3 *4 υποβοήθησης [TIME] Δυνατός χρόνος διαδρομής *4 [AVG] Μέση ταχύτητα *4 [MAX] Μέγιστη ταχύτητα *4 *4 *5 [CADENCE] Η ταχύτητα περιστροφής του βραχίονα *1 Ενώ εμφανίζεται η ένδειξη [DST], πατήστε -A για 2 δευτερόλεπτα για επαναφορά όλων των δεδομένων διαδρομής. *2 Οι απεικονιζόμενες ενδείξεις δυνατής απόστασης διαδρομής αποτελούν κατά προσέγγιση υπολογισμούς και πρέπει να χρησιμοποιούνται μόνο ως αναφορά. *3 Αυτά τα δεδομένα εμφανίζονται ως εξής. Η λειτουργία αλλαγής ταχυτήτων και η θέση ταχύτητας δεν εμφανίζονται. [RANGE] [TIME] *4 Προαιρετικό στοιχείο: Μπορείτε να διαμορφώσετε τις ρυθμίσεις οθόνης στο E-TUBE PROJECT. Για λεπτομέρειες, ανατρέξτε στην ενότητα «Σύνδεση και επικοινωνία με συσκευές». *5 Ο ρυθμός εμφανίζεται μόνο όταν παρέχεται υποβοήθηση ενώ κάνετε πετάλι κατά τη χρήση της ηλεκτρονικής αλλαγής ταχυτήτων. 36

39 Εκκαθάριση της απόστασης διαδρομής Μπορείτε να εκκαθαρίσετε την απόσταση διαδρομής στην κύρια οθόνη. Όταν εκκαθαριστεί η απόσταση διαδρομής, εκκαθαρίζονται επίσης και τα δεδομένα [TIME] (δυνατός χρόνος διαδρομής), [AVG] (μέση ταχύτητα), [MAX] (μέγιστη ταχύτητα). Αυτή η λειτουργία μπορεί να χρησιμοποιηθεί μόνο όταν χρησιμοποιείτε το SW-E Πατήστε -Α για αλλαγή της εμφάνισης δεδομένων διαδρομής σε [DST]. 2. Πατήστε παρατεταμένα -Α μέχρι να αρχίσει να αναβοσβήνει η τιμή κάτω από την ένδειξη [DST]. 3. Πατήστε -Α ξανά. Τα δεδομένα διαδρομής εκκαθαρίζονται. Η τιμή [DST] σταματά να αναβοσβήνει και η οθόνη επέρχεται στην αρχική οθόνη αφού την αφήσετε για 5 δευτερόλεπτα. 37

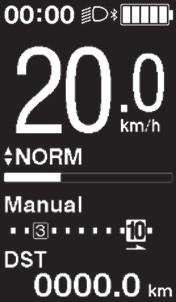

40 Αλλαγή μεταξύ των εμφανιζόμενων δεδομένων διαδρομής (SC-E7000) Ο τύπος των δεδομένων διαδρομής που εμφανίζονται αλλάζει κάθε φορά που πατάτε το Κουμπί λειτουργίας. Κρατώντας πατημένο το Κουμπί λειτουργίας όταν εμφανίζεται η ένδειξη DST εκκαθαρίζονται όλα τα δεδομένα διαδρομής. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. ή Κουμπί λειτουργίας Εμφανιζόμενο στοιχείο [DST] Απόσταση διαδρομής Περιγραφή [DST] [ODO] [CLK] [CAD] [ODO] Αθροιστική απόσταση [RNG] [MAX] [RNG] Δυνατή απόσταση διαδρομής *1*3 [TME] Δυνατός χρόνος διαδρομής *2 [AVG] Μέση ταχύτητα *2 [MAX] Μέγιστη ταχύτητα *2 [TME] [AVG] [CAD] Η ταχύτητα περιστροφής του βραχίονα *2 *4 [CLK] Τρέχουσα ώρα *2 *1 Όταν εμφανίζεται η ένδειξη [RNG], δεν εμφανίζεται η στάθμη της μπαταρίας. Η εμβέλεια διαδρομής πρέπει να χρησιμοποιείται μόνο ως αναφορά. *2 Προαιρετικό στοιχείο: Μπορείτε να διαμορφώσετε τις ρυθμίσεις οθόνης στο E-TUBE PROJECT. Για λεπτομέρειες, ανατρέξτε στην ενότητα «Σύνδεση και επικοινωνία με συσκευές». *3 Όταν βρίσκεται σε λειτουργία η υποβοήθηση βαδίσματος, η ένδειξη [RNG] στην οθόνη αλλάζει σε [RNG ---]. *4 Ο ρυθμός εμφανίζεται μόνο όταν παρέχεται υποβοήθηση ενώ κάνετε πετάλι κατά τη χρήση της ηλεκτρονικής αλλαγής ταχυτήτων. ΣΗΜΕΙΩΣΗ Όταν εμφανίζονται δεδομένα διαδρομής, η οθόνη επιστρέφει στην ένδειξη ταχύτητας μετά από 60 δευτερόλεπτα. Όταν εμφανίζονται τα δεδομένα ταχύτητας, πατώντας το Κουμπί λειτουργίας αλλάζουν τα εμφανιζόμενα δεδομένα διαδρομής ξεκινώντας με την ένδειξη [DST]. 38

41 Εκκαθάριση της απόστασης διαδρομής Μπορείτε να εκκαθαρίσετε την απόσταση διαδρομής στην κύρια οθόνη. Όταν εκκαθαριστεί η απόσταση διαδρομής, εκκαθαρίζονται επίσης και οι τιμές [TME], [AVG] και [MAX]. 1. Αλλάξτε την εμφάνιση δεδομένων διαδρομής σε [DST] και πατήστε το Κουμπί λειτουργίας για 2 δευτερόλεπτα. 2. Αφήστε το δάχτυλο όταν η ένδειξη [DST] αρχίζει να αναβοσβήνει. Σε αυτή την κατάσταση, πιέζοντας πάλι το Κουμπί λειτουργίας εκκαθαρίζετε την απόσταση διαδρομής. Η ενδεικτική λυχνία [DST] σταματά να αναβοσβήνει και επανέρχεται η αρχική οθόνη, εάν δεν προβείτε σε καμία κίνηση για 5 δευτερόλεπτα. Αλλαγή της λειτουργίας αλλαγής ταχυτήτων Αυτή η λειτουργία αφορά μόνο την ηλεκτρονική αλλαγή ταχυτήτων με κέντρο με εσωτερικές ταχύτητες. 1. Πατήστε Αλλαγή-Α στην αρχική οθόνη. Με κάθε πάτημα πραγματοποιείται εναλλαγή μεταξύ [Manual] και [Auto]. Αυτόματη < SC-E6100 > Χειροκίνητη Αλλαγή ταχυτήτων [Auto] [Manual] Αυτόματη αλλαγή ταχυτήτων σύμφωνα με το φορτίο που ασκείται στο πεντάλ. Χειροκίνητος χειρισμός του μηχανισμού αλλαγής ταχυτήτων για ηλεκτρονική αλλαγή ταχυτήτων. < SC-E7000 > Αυτόματη Χειροκίνητη 39

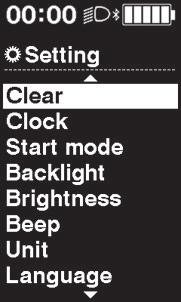

42 Μενού ρυθμίσεων Εκκίνηση (SC-E6100) 1. Σταματήστε το ποδήλατο. 2. Πατήστε παρατεταμένα το Κουμπί λειτουργίας. Όταν η οθόνη μεταβεί στην οθόνη ρυθμίσεων, αφήστε το κουμπί. < Αρχική οθόνη > < Οθόνη μενού ρυθμίσεων > Κουμπί λειτουργίας 3. Επιλέξτε το στοιχείο μενού. (1) Πατήστε -Χ ή -Υ για να μετακινήσετε τον δρομέα στο μενού ρυθμίσεων. (2) Πατήστε -A. Εάν χρησιμοποιείτε το SW-E7000, πατήστε το Κουμπί λειτουργίας. Η οθόνη αλλάζει στο επιλεγμένο στοιχείο μενού. [Clear] [Clock] [Start mode] [Backlight] [Brightness] [Beep] [Exit] [RD protection reset] [Shifting advice] [Shift timing] [Adjust] [Font color] [Unit] [Language] Κουμπί λειτουργίας Διαμορφώσιμα στοιχεία Λεπτομέρειες [Clear] Επαναφορά της απόστασης διαδρομής ή των τιμών των ρυθμίσεων. [Clock] Ρύθμιση της τρέχουσας ώρας. [Start mode] *1 Ορισμός της ταχύτητας εκκίνησης. [Backlight] Διαμόρφωση του οπίσθιου φωτισμού οθόνης. [Brightness] Ρύθμιση της φωτεινότητας της οθόνης. [Beep] Ενεργοποίηση/Απενεργοποίηση του ήχου μπιπ. [Unit] Επιλογή μεταξύ χιλιομέτρων και μιλίων. X [Language] [Font color] Ορισμός της γλώσσας των ενδείξεων οθόνης. Επιλογή του χρώματος εμφάνισης των χαρακτήρων μεταξύ λευκού και μαύρου. Y [Adjust] *2 Ρύθμιση της ηλεκτρονικής μονάδας αλλαγής ταχυτήτων [Shift timing] [Shifting advice] [RD protection reset] *3 [Exit] Ρύθμιση χρονισμού αλλαγής ταχυτήτων Ενεργοποίηση/Απενεργοποίηση της συμβουλής αλλαγής ταχυτήτων Ενεργοποίηση της επαναφοράς προστασίας πίσω εκτροχιαστή Επιστροφή στην κύρια οθόνη. * 1 Μόνο για ηλεκτρονική αλλαγή ταχυτήτων με κέντρο με εσωτερικές ταχύτητες * 2 Μόνο για ηλεκτρονική αλλαγή ταχυτήτων * 3 Μόνο για ηλεκτρονική αλλαγή ταχυτήτων με πίσω εκτροχιαστή 40

43 Εκκίνηση (SC-E7000) Εάν δεν είναι συνδεδεμένος ο διακόπτης υποβοήθησης, το μενού ρυθμίσεων δεν μπορεί να εμφανιστεί. 1. Σταματήστε το ποδήλατο. < Αρχική οθόνη > 2. Κρατήστε πατημένο το Κουμπί λειτουργίας για να εμφανίσετε την οθόνη με τη λίστα μενού. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. < Οθόνη μενού ρυθμίσεων > Κουμπί λειτουργίας 3. Επιλέξτε ένα στοιχείο από το μενού. (1) Πατήστε -Χ ή -Υ για να μετακινήσετε τον δρομέα στο μενού ρυθμίσεων. (2) Πατήστε το Κουμπί λειτουργίας. Η οθόνη αλλάζει στο επιλεγμένο στοιχείο μενού. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. X Y Κουμπί λειτουργίας 41

44 Διαμορφώσιμα στοιχεία [Clear] Λεπτομέρειες Εκκαθάριση ρυθμίσεων [Clock] Ρύθμιση ρολογιού [Start mode]*1 Ορισμός της ταχύτητας εκκίνησης. [Light] Ενεργοποίηση/απενεργοποίηση φωτός [Beep] Ενεργοποίηση/Απενεργοποίηση ηχητικού σήματος (μπιπ) X [Unit] Εναλλαγή μεταξύ χιλιομέτρων και μιλίων Y [Language] Ρύθμιση γλώσσας [Font color] Ρύθμιση χρώματος γραμματοσειράς [Shift timing] [RD protection reset]*2 [Exit] Ρύθμιση της ηλεκτρονικής μονάδας αλλαγής ταχυτήτων Ενεργοποίηση της Επαναφοράς προστασίας πίσω εκτροχιαστή Επιστροφή στην κύρια οθόνη * 1 Μόνο για ηλεκτρονική αλλαγή ταχυτήτων με κέντρο με εσωτερικές ταχύτητες. * 2 Μόνο για ηλεκτρονική αλλαγή ταχυτήτων με πίσω εκτροχιαστή. [Clear] Επαναφορά ρυθμίσεων Επαναφορά της απόστασης διαδρομής ή των τιμών των ρυθμίσεων. Όταν εκκαθαρίζεται η απόσταση διαδρομής [DST] (Απόσταση), εκκαθαρίζονται επίσης οι τιμές [TIME] / [TME] (δυνατός χρόνος διαδρομής), [AVG] (μέση ταχύτητα), [MAX] (μέγιστη ταχύτητα). 1. Εισέλθετε στο μενού [Clear]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε -X ή -Y για να επιλέξετε [Clear], κατόπιν πατήστε το Κουμπί λειτουργίας. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. 2. Πατήστε -Χ ή -Υ για να επιλέξετε το στοιχείο που θέλετε να επαναφέρετε. < SC-E6100 > < SC-E7000 > 42

45 Διαμορφώσιμα στοιχεία [Exit] [DST] [Default]* Λεπτομέρειες Επιστροφή στο μενού ρυθμίσεων. Επαναφορά της απόστασης διαδρομής Επαναφορά των τιμών των ρυθμίσεων του υπολογιστή ποδηλάτου. * SC-E6100 μόνο Τα στοιχεία και οι προεπιλεγμένες τιμές που μπορείτε να επαναφέρετε με την επιλογή [Default] είναι τα εξής: [Backlight]: [ON] [Beep]: [ON] [Unit]: [km] [Language]: [English] [Brightness]: [3] [Font color]: [White] 3. Πατήστε το Κουμπί λειτουργίας για επαναφορά του επιλεγμένου στοιχείου. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. * Η οθόνη θα επιστρέψει αυτόματα στην οθόνη του μενού ρυθμίσεων. [Clock] Ρύθμιση ώρας Ρύθμιση της τρέχουσας ώρας. Ρυθμίστε πρώτα την ώρα και μετά τα λεπτά. Στα βήματα 2 και 4 της παρακάτω διαδικασίας, μπορείτε να αλλάξετε τις τιμές γρήγορα κρατώντας πατημένο το -Χ ή -Υ. 1. Εισέλθετε στο μενού [Clock]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε -X ή -Y για να επιλέξετε [Clock], κατόπιν πατήστε το Κουμπί λειτουργίας. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. 2. Πατήστε -Χ ή -Y για να ρυθμίσετε την ώρα. Πατήστε -X για να αυξήσετε την τιμή. Πατήστε -Y για να μειώσετε την τιμή. < SC-E6100 > < SC-E7000 > 43

46 3. Πατήστε το Κουμπί λειτουργίας για να επιβεβαιώσετε τη ρύθμιση. Ο δρομέας μετακινείται στην τιμή για τα λεπτά. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. Κουμπί λειτουργίας 4. Πατήστε -Χ ή -Y για να ρυθμίσετε την τιμή για τα λεπτά. Πατήστε -X για να αυξήσετε την τιμή. Πατήστε -Y για να μειώσετε την τιμή. 5. Πατήστε το Κουμπί λειτουργίας για να επιβεβαιώσετε τη ρύθμιση. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. * Η οθόνη θα επιστρέψει αυτόματα στην οθόνη του μενού ρυθμίσεων. Κουμπί λειτουργίας 44

47 [Start mode] Ρύθμιση λειτουργίας εκκίνησης Ρύθμιση της ταχύτητας εκκίνησης για τη λειτουργία εκκίνησης. Η ταχύτητα μπορεί να αλλάζει αυτόματα στον αριθμό που έχει οριστεί εδώ όταν αρχίζετε να κινείστε από τη θέση ακινητοποίησης. 1. Εισέλθετε στο μενού [Start mode]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε -X ή -Y για να επιλέξετε [Clock], κατόπιν πατήστε το Κουμπί λειτουργίας. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. 2. Πατήστε -Χ ή -Y για να μετακινήσετε τον δρομέα στο στοιχείο που θέλετε να διαμορφώσετε. < SC-E6100 > < SC-E7000 > Διαμορφώσιμα στοιχεία [OFF] Λεπτομέρειες Χωρίς ρύθμιση [1 11] Ταχύτητα 1-11 * * Τα στοιχεία ρύθμισης διαφέρουν ανάλογα με το κέντρο με εσωτερικές ταχύτητες που χρησιμοποιείται. 3. Πατήστε το Κουμπί λειτουργίας για να επιβεβαιώσετε τη ρύθμιση. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. * Η οθόνη θα επιστρέψει αυτόματα στην οθόνη του μενού ρυθμίσεων. Κουμπί λειτουργίας 45

48 [Backlight] Ρύθμιση οπίσθιου φωτισμού (SC-E6100 μόνο) Διαμόρφωση του οπίσθιου φωτισμού οθόνης. 1. Εισέλθετε στο μενού [Backlight]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε -X ή -Y για να επιλέξετε [Backlight], κατόπιν πατήστε το Κουμπί λειτουργίας. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. 2. Πατήστε -Χ ή -Y για να μετακινήσετε τον δρομέα στο στοιχείο που θέλετε να διαμορφώσετε. Διαμορφώσιμα στοιχεία [ON] [OFF] [MANUAL] Λεπτομέρειες Πάντα ενεργοποιημένο Πάντα απενεργοποιημένο Ανάβει και σβήνει σε συνδυασμό με το φως με μπαταρία 3. Πατήστε το Κουμπί λειτουργίας για να επιβεβαιώσετε τη ρύθμιση. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. * Η οθόνη θα επιστρέψει αυτόματα στην οθόνη του μενού ρυθμίσεων. Κουμπί λειτουργίας 46

49 [Brightness] Ρύθμιση φωτεινότητας οπίσθιου φωτισμού (SC-E6100 μόνο) Ρύθμιση της φωτεινότητας της οθόνης. 1. Εισέλθετε στο μενού [Brightness]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε -X ή -Y για να επιλέξετε [Brightness], κατόπιν πατήστε το Κουμπί λειτουργίας. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. 2. Πατήστε -X ή -Y για να ρυθμίσετε τη φωτεινότητα. Η φωτεινότητα μπορεί να ρυθμιστεί σε ένα από πέντε επίπεδα. 3. Πατήστε το Κουμπί λειτουργίας για να επιβεβαιώσετε τη ρύθμιση. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. * Η οθόνη θα επιστρέψει αυτόματα στην οθόνη του μενού ρυθμίσεων. Κουμπί λειτουργίας 47

50 [Light] Ενεργοποίηση/Απενεργοποίηση φωτός (SC-E7000 μόνο) Διαμόρφωση της ρύθμισης του φωτός με μπαταρία. 1. Εισέλθετε στο μενού [Light]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε -X ή -Y για να επιλέξετε [Light], κατόπιν πατήστε το Κουμπί λειτουργίας. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. 2. Πατήστε -Χ ή -Y για να επιλέξετε τη ρύθμιση που θέλετε. Διαμορφώσιμα στοιχεία [ON] [OFF] Λεπτομέρειες Διατηρεί το φως πάντα αναμμένο Διατηρεί το φως πάντα σβηστό 3. Πατήστε το Κουμπί λειτουργίας για να επιβεβαιώσετε τη ρύθμιση. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. * Μετά την επιβεβαίωση, η οθόνη θα επιστρέψει αυτόματα στην οθόνη της λίστας μενού. Κουμπί λειτουργίας 48

51 [Beep] Ρύθμιση ηχητικού σήματος Ενεργοποίηση/Απενεργοποίηση του ήχου μπιπ. Ακόμα κι όταν η ρύθμιση [Beep] έχει οριστεί σε [OFF], θα ακουστεί ένα μπιπ όταν προκύψει δυσλειτουργία, σφάλμα συστήματος κ.λπ. 1. Εισέλθετε στο μενού [Beep]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε -X ή -Y για να επιλέξετε [Beep], κατόπιν πατήστε το Κουμπί λειτουργίας. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. 2. Πατήστε -Χ ή -Y για να μετακινήσετε τον δρομέα στο στοιχείο που θέλετε να διαμορφώσετε. < SC-E6100 > < SC-E7000 > Διαμορφώσιμα στοιχεία [ON] [OFF] Λεπτομέρειες Ενεργοποίηση των μπιπ Απενεργοποίηση των μπιπ 3. Πατήστε το Κουμπί λειτουργίας για να επιβεβαιώσετε τη ρύθμιση. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. * Η οθόνη θα επιστρέψει αυτόματα στην οθόνη του μενού ρυθμίσεων. Κουμπί λειτουργίας 49

52 [Unit] Εναλλαγή χλμ./μιλίων Εναλλαγή μεταξύ χιλιομέτρων και μιλίων. 1. Εισέλθετε στο μενού [Unit]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε -X ή -Y για να επιλέξετε [Unit], κατόπιν πατήστε το Κουμπί λειτουργίας. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. 2. Πατήστε -Χ ή -Υ για να μετακινήσετε τον δρομέα στο στοιχείο που θέλετε να διαμορφώσετε. < SC-E6100 > < SC-E7000 > Διαμορφώσιμα στοιχεία [km] [mile] Λεπτομέρειες Προβάλλεται σε χιλιόμετρα Προβάλλεται σε μίλια 3. Πατήστε το Κουμπί λειτουργίας για να επιβεβαιώσετε τη ρύθμιση. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. * Η οθόνη θα επιστρέψει αυτόματα στην οθόνη του μενού ρυθμίσεων. Κουμπί λειτουργίας 50

53 [Language] Ρύθμιση γλώσσας Ορισμός της γλώσσας των ενδείξεων οθόνης. 1. Εισέλθετε στο μενού [Language]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε -X ή -Y για να επιλέξετε [Language], κατόπιν πατήστε το Κουμπί λειτουργίας. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. 2. Πατήστε -Χ ή -Υ για να μετακινήσετε τον δρομέα στο στοιχείο που θέλετε να διαμορφώσετε. < SC-E6100 > < SC-E7000 > Διαμορφώσιμα στοιχεία [English] [Français] [Deutsch] [Nederlands] [Italiano] [Español] 3. Πατήστε το Κουμπί λειτουργίας για να επιβεβαιώσετε τη ρύθμιση. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. * Η οθόνη θα επιστρέψει αυτόματα στην οθόνη του μενού ρυθμίσεων. Κουμπί λειτουργίας 51

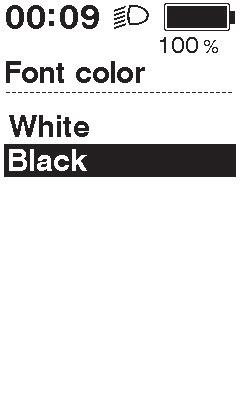

54 [Font color] Ρυθμίσεις χρώματος γραμματοσειράς Εναλλαγή του χρώματος εμφάνισης των χαρακτήρων μεταξύ λευκού και μαύρου. 1. Εισέλθετε στο μενού [Font color]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε -X ή -Y για να επιλέξετε [Font color], κατόπιν πατήστε το Κουμπί λειτουργίας. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. 2. Πατήστε -Χ ή -Y για να μετακινήσετε τον δρομέα στο στοιχείο που θέλετε να διαμορφώσετε. < SC-E6100 > Λευκό Μαύρο < SC-E7000 > [White] Διαμορφώσιμα στοιχεία [White] [Black] [Black] 3. Πατήστε το Κουμπί λειτουργίας για να επιβεβαιώσετε τη ρύθμιση. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. * Η οθόνη θα επιστρέψει αυτόματα στην οθόνη του μενού ρυθμίσεων. Κουμπί λειτουργίας [Adjust] Ρύθμιση αλλαγής ταχυτήτων με την ηλεκτρονική μονάδα αλλαγής ταχυτήτων Εάν χρειαστεί να ρυθμίσετε την πίσω μονάδα αλλαγής ταχυτήτων, επικοινωνήστε με το κατάστημα αγοράς. 52

55 [Shift timing] Ρύθμιση χρονισμού αυτόματης αλλαγής ταχυτήτων Ρύθμιση του χρονισμού αλλαγής ταχυτήτων για την αυτόματη αλλαγή ταχυτήτων. Αυτή η ρύθμιση χρησιμοποιείται όταν εμφανίζεται η συμβουλή αλλαγής ταχύτητας κατά τη χειροκίνητη αλλαγή ταχυτήτων. 1. Εισέλθετε στο μενού [Shift timing]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε -X ή -Y για να επιλέξετε [Shift timing], κατόπιν πατήστε το Κουμπί λειτουργίας. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. 2. Πατήστε -Χ ή -Y για να ρυθμίσετε τις τιμές. Πατήστε -X για να αυξήσετε την τιμή και να ρυθμίσετε τον χρονισμό αλλαγής ταχυτήτων, έτσι ώστε το πετάλι να γίνει ευκολότερο. Πατήστε -Υ για να μειώσετε την τιμή και να ρυθμίσετε τον χρονισμό αλλαγής ταχυτήτων, έτσι ώστε το πετάλι να γίνει δυσκολότερο. < SC-E6100 > < SC-E7000 > 3. Πατήστε το Κουμπί λειτουργίας για να επιβεβαιώσετε τη ρύθμιση. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. * Η οθόνη θα επιστρέψει αυτόματα στην οθόνη του μενού ρυθμίσεων. Κουμπί λειτουργίας 53

56 [Shifting advice] Ρύθμιση συμβουλής αλλαγής ταχυτήτων (SC-E6100 μόνο) Ενεργοποίηση/Απενεργοποίηση της συμβουλής αλλαγής ταχυτήτων. Εάν τεθεί σε [ON], σας ειδοποιεί για τον συνιστώμενο χρόνο αλλαγής ταχύτητας βάσει των συνθηκών ποδηλασίας κατά τη λειτουργία χειροκίνητης αλλαγής ταχυτήτων. 1. Εισέλθετε στο μενού [Shifting advice]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε -X ή -Y για να επιλέξετε [Shifting advice], κατόπιν πατήστε το Κουμπί λειτουργίας. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. 2. Πατήστε -Χ ή -Y για να μετακινήσετε τον δρομέα στο στοιχείο που θέλετε να διαμορφώσετε. Διαμορφώσιμα στοιχεία [ON] [OFF] Λεπτομέρειες Ενεργοποίηση της λειτουργίας συμβουλής αλλαγής ταχυτήτων Απενεργοποίηση της λειτουργίας συμβουλής αλλαγής ταχυτήτων 3. Πατήστε το Κουμπί λειτουργίας για να επιβεβαιώσετε τη ρύθμιση. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. * Η οθόνη θα επιστρέψει αυτόματα στην οθόνη του μενού ρυθμίσεων. Κουμπί λειτουργίας 54

57 [RD protection reset] Επαναφορά προστασίας πίσω εκτροχιαστή Για την προστασία του ποδηλάτου από πτώσεις κ.λπ., σε περίπτωση ισχυρής σύγκρουσης, ενεργοποιείται η «λειτουργία προστασίας πίσω εκτροχιαστή». Η σύνδεση ανάμεσα στον κινητήρα και τον σύνδεσμο θα διακοπεί στιγμιαία έτσι ώστε να μην μπορεί να λειτουργήσει πλέον ο πίσω εκτροχιαστής. Η εκτέλεση της εντολής «Επαναφορά προστασίας πίσω εκτροχιαστή» αποκαθιστά τη σύνδεση ανάμεσα στον κινητήρα και τον σύνδεσμο καθώς και τη λειτουργία του πίσω εκτροχιαστή. 1. Εισέλθετε στο μενού [RD protection reset]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε -X ή -Y για να επιλέξετε [RD protection reset], κατόπιν πατήστε το Κουμπί λειτουργίας. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. 2. Πατήστε -Χ ή -Y για να επιλέξετε [OK]. < SC-E6100 > < SC-E7000 > Διαμορφώσιμα στοιχεία [OK] [Cancel] Λεπτομέρειες Εκτέλεση της εντολής «Επαναφορά προστασίας πίσω εκτροχιαστή». Ακύρωση και επιστροφή στο μενού ρυθμίσεων. 3. Πατήστε το Κουμπί λειτουργίας. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. < SC-E6100 > < SC-E7000 > Κουμπί λειτουργίας 4. Περιστρέψτε τον βραχίονα. Η σύνδεση μεταξύ του κινητήρα και του συνδέσμου αποκαθίσταται. [Exit] Κλείσιμο οθόνης μενού ρυθμίσεων Επιστροφή στην κύρια οθόνη. 1. Ξεκινήστε το μενού ρυθμίσεων. 2. Πατήστε -X ή -Y για να επιλέξετε [Exit], κατόπιν πατήστε το Κουμπί λειτουργίας. Εάν χρησιμοποιείτε το SW-E6010, ο χειρισμός είναι επίσης δυνατός με το -A. * Η οθόνη θα επιστρέψει αυτόματα στην οθόνη του μενού ρυθμίσεων. 55

58 Ρυθμίσεις (EW-EN100) Η λειτουργία ρυθμίσεων δεν μπορεί να χρησιμοποιηθεί κατά τη χρήση του ποδηλάτου. Επαναφορά προστασίας πίσω εκτροχιαστή Για να προστατεύεται το ποδήλατο από πτώσεις κ.λπ., σε περίπτωση ισχυρής σύγκρουσης, ενεργοποιείται η λειτουργία προστασίας πίσω εκτροχιαστή. Η σύνδεση μεταξύ του κινητήρα και του συνδέσμου διακόπτεται στιγμιαία έτσι ώστε να μην λειτουργεί πλέον ο πίσω εκτροχιαστής. Η εκτέλεση της εντολής RD Protection Reset (Επαναφορά προστασίας πίσω εκτροχιαστή) αποκαθιστά τη σύνδεση ανάμεσα στον κινητήρα και τον σύνδεσμο καθώς και τη λειτουργία του πίσω εκτροχιαστή. 1. Πατήστε παρατεταμένα το κουμπί (για περίπου 8 δευτερόλεπτα) μέχρι οι λυχνίες LED να ανταποκριθούν όπως φαίνεται στον πίνακα στα δεξιά. Λυχνία LED (εσωτερική πλευρά) Κουμπί Λυχνία LED (εξωτερική πλευρά) RD protection reset (Επαναφορά προστασίας πίσω εκτροχιαστή). Λυχνία LED Λυχνία LED (εσωτερική πλευρά) (εξωτερική πλευρά) Αναβοσβήνει με Σβηστή κόκκινο χρώμα 2. Περιστρέψτε τον βραχίονα. Η σύνδεση μεταξύ του κινητήρα και του συνδέσμου αποκαθίσταται. Ρύθμιση Μπορείτε να ρυθμίσετε την αλλαγή ταχυτήτων μόνο όταν χρησιμοποιείτε ηλεκτρονική μονάδα αλλαγής ταχυτήτων. Εάν χρειαστεί να ρυθμίσετε τον εκτροχιαστή, επικοινωνήστε με το κατάστημα αγοράς. Λειτουργία αντιγράφου ασφαλείας των δεδομένων ρύθμισης της μονάδας κίνησης Τα δεδομένα που αποθηκεύονται στη μονάδα κίνησης συνήθως αντιγράφονται για λόγους ασφαλείας αυτόματα. Ωστόσο, με τις ακόλουθες ενέργειες θα εμφανιστεί ένα μήνυμα που ρωτά αν πρέπει ή όχι να ενημερωθούν τα δεδομένα του αντιγράφου ασφαλείας. Επανεγκατάσταση του υπολογιστή ποδηλάτου σε ποδήλατο με διαφορετικές ρυθμίσεις. Αλλαγή των ρυθμίσεων της μονάδας κίνησης για ένα E-TUBE PROJECT. 56

59 Σύνδεση και επικοινωνία με συσκευές Το σύστημα μπορεί να διαμορφωθεί και το firmware να ενημερωθεί όταν το ποδήλατο είναι συνδεδεμένο σε κάποια συσκευή (PC/tablet). Χρειάζεστε το E-TUBE PROJECT για να διαμορφώσετε το SHIMANO STEPS και να ενημερώσετε το firmware. Κατεβάστε το E-TUBE PROJECT από τον ιστότοπο υποστήριξης ( Για πληροφορίες σχετικά με τον τρόπο εγκατάστασης του E-TUBE PROJECT, δείτε τον ιστότοπο υποστήριξης. Η σύνδεση σε συσκευές δεν είναι δυνατή κατά τη φόρτιση. Χρειάζεστε τα SM-PCE1/SM-PCE02 και SM-JC40/JC41 για να συνδέσετε το SHIMANO STEPS σε ένα PC. Το firmware υπόκειται σε αλλαγές χωρίς προειδοποίηση. Εάν είναι απαραίτητο, επικοινωνήστε με το κατάστημα αγοράς. Σχετικά με τις ασύρματες λειτουργίες Λειτουργίες Μπορείτε να ελέγχετε την ύπαρξη των πλέον πρόσφατων λειτουργιών ενημερώνοντας το λογισμικό μέσω του E-TUBE PROJECT. Για λεπτομέρειες, απευθυνθείτε στο κατάστημα αγοράς. Σύνδεση ΑΝΤ Η ασύρματη μονάδα μεταδίδει όλες τις πληροφορίες από την κύρια οθόνη του υπολογιστή ποδηλάτου. Σύνδεση Bluetooth LE Το E-TUBE PROJECT για smartphone/tablet μπορεί να χρησιμοποιηθεί αν επιτευχθεί σύνδεση Bluetooth LE με ένα smartphone/tablet. Πώς να κάνετε συνδέσεις Για να πραγματοποιηθεί σύνδεση, η συσκευή που συνδέεται με το SC-E6100, το SC-E7000 ή το EW-EN100 πρέπει να βρίσκεται σε λειτουργία σύνδεσης. Για πληροφορίες σχετικά με τον τρόπο μετάβασης της συσκευής σε λειτουργία σύνδεσης, ανατρέξτε στο εγχειρίδιο της συσκευής. Ψηφιακό ασύρματο σύστημα 2,4 GHz Η ψηφιακή ασύρματη τεχνολογία συχνότητας 2,4 GHz είναι η ίδια τεχνολογία που χρησιμοποιείται στην επικοινωνία με ασύρματα τοπικά δίκτυα LAN. Ωστόσο, σε πολύ σπάνιες περιπτώσεις, τα παρακάτω μέρη μπορεί να δημιουργήσουν ισχυρά ηλεκτρομαγνητικά κύματα και παρεμβολές με αποτέλεσμα εσφαλμένες μετρήσεις. Κοντά σε τηλεοράσεις, υπολογιστές, ραδιόφωνα και κινητήρες/μηχανές ή κατά τη μεταφορά με αυτοκίνητο και τρένο. Κοντά σε σιδηροδρομικές διαβάσεις ή σιδηροδρομικές γραμμές, γύρω από σταθμούς τηλεοπτικής εκπομπής και βάσεις ραντάρ. Γύρω από άλλους ασύρματους υπολογιστές ή ψηφιακά ελεγχόμενο φωτισμό. Προδιαγραφές ασύρματου συστήματος Αρ. μοντέλου SC-E6100 SC-E7000 EW-EN100 Ζώνη συχνοτήτων MHz MHz MHz Μέγιστη ισχύς ραδιοσυχνοτήτων +4 dbm +4 dbm +4 dbm Έκδοση firmware

60 Σφάλματα και αντιμετώπιση Ενδείξεις σφάλματος στη λυχνία LED της μπαταρίας Σφάλματα συστήματος και παρόμοιες προειδοποιήσεις υποδεικνύονται από λυχνίες LED της μπαταρίας μέσω διάφορων σχηματισμών φωτεινών ενδείξεων. Τύπος ένδειξης σφάλματος Συνθήκες ένδειξης Σχηματισμός φωτεινής ένδειξης *1 Επίλυση Σφάλμα συστήματος Σφάλμα επικοινωνίας με το σύστημα του ποδηλάτου Βεβαιωθείτε ότι το καλώδιο δεν είναι χαλαρό και ότι έχει συνδεθεί σωστά. Εάν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με το κατάστημα αγοράς. Προστασία θερμοκρασίας Εάν η θερμοκρασία υπερβαίνει το εγγυημένο εύρος λειτουργίας, η παροχή από τη μπαταρία απενεργοποιείται. Αφήστε την μπαταρία σε δροσερό μέρος μακριά από το άμεσο ηλιακό φως έως ότου η εσωτερική θερμοκρασία της μπαταρίας να μειωθεί επαρκώς. Εάν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με το κατάστημα αγοράς. Σφάλμα ταυτοποίησης ασφαλείας Εμφανίζεται εάν δεν είναι συνδεδεμένη μια γνήσια μονάδα κίνησης. Εμφανίζεται εάν κάποια από τα καλώδια έχουν αποσυνδεθεί. Συνδέστε γνήσια μπαταρία και μονάδα κίνησης. Ελέγξτε την κατάσταση των καλωδίων. Εάν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με το κατάστημα αγοράς. Σφάλμα φόρτισης Εμφανίζεται εάν προκύψει σφάλμα κατά τη διάρκεια της φόρτισης. Αφαιρέστε τον φορτιστή από την μπαταρία και πατήστε το κουμπί λειτουργίας. Εάν εμφανιστεί κάποιο σφάλμα επικοινωνήστε με έναν αντιπρόσωπο. Δυσλειτουργία μπαταρίας Ηλεκτρική βλάβη στο εσωτερικό της μπαταρίας Συνδέστε τον φορτιστή στη μπαταρία και στη συνέχεια αφαιρέστε τον φορτιστή. Πατήστε το κουμπί ενεργοποίησης μόνο με την μπαταρία συνδεδεμένη. Εάν εμφανίζεται σφάλμα μόνο με την μπαταρία συνδεδεμένη, επικοινωνήστε με το κατάστημα αγοράς. *1 58 : Σβηστή : Αναμμένη : Αναβοσβήνει

61 Μηνύματα σφάλματος στον υπολογιστή ποδηλάτου Προειδοποιήσεις Αυτή η ένδειξη εξαφανίζεται αν διορθωθεί το σφάλμα. Κωδικός Προϋποθέσεις εμφάνισης Περιορισμοί λειτουργίας όταν εμφανίζεται προειδοποίηση Αντιμετώπιση W011 Η ταχύτητα κίνησης δεν μπορεί να ανιχνευθεί. Η μέγιστη ταχύτητα μέχρι την οποία παρέχεται υποβοήθηση μπορεί να μειωθεί. (Παρέχεται υποβοήθηση έως τα 25 χλμ/ώ στην υψηλότερη σχέση μετάδοσης.) Βεβαιωθείτε ότι ο αισθητήρας ταχύτητας είναι σωστά εγκατεστημένος. Εάν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με το κατάστημα αγοράς. W013 Η αρχικοποίηση του αισθητήρα ροπής δεν ολοκληρώθηκε επιτυχώς. Η ηλεκτρική υποβοήθηση μπορεί να είναι χαμηλότερη από το συνηθισμένο. Έχοντας το πόδι κάτω από το πεντάλ πατήστε το κουμπί ενεργοποίησης της μπαταρίας για να ενεργοποιήσετε και πάλι τη τροφοδοσία. Εάν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με το κατάστημα αγοράς. Η ηλεκτρική υποβοήθηση που παρέχεται σε W032 Μπορεί να έχει εγκατασταθεί ένας ηλεκτρονικός εκτροχιαστής στη θέση ενός μηχανικού εκτροχιαστή. λειτουργία [WALK] μπορεί να είναι χαμηλότερη από το συνηθισμένο. * Η λειτουργία υποβοήθησης βαδίσματος μπορεί να μην είναι διαθέσιμη σε ορισμένες περιοχές. Επανεγκαταστήστε τον εκτροχιαστή για τον οποίο το σύστημα έχει διαμορφωθεί να υποστηρίζει. Εάν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με το κατάστημα αγοράς. 59

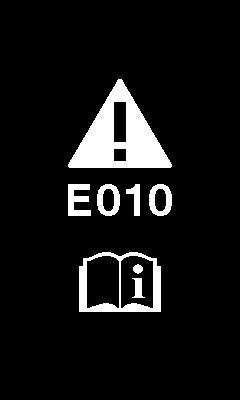

62 Σφάλμα Εάν εμφανίζεται ένα μήνυμα σφάλματος σε ολόκληρη την οθόνη, ακολουθήστε μία από τις παρακάτω διαδικασίες για να επαναφέρετε την οθόνη. Πατήστε το κουμπί ενεργοποίησης της μπαταρίας. Αφαιρέστε την μπαταρία από τη βάση μπαταρίας. <SC-E6100> ΣΗΜΕΙΩΣΗ Εάν η επαναφορά της ισχύος της μπαταρίας δεν μπορεί να λύσει το πρόβλημα ή το ίδιο πρόβλημα παρουσιάζεται συχνά, επικοινωνήστε με το κατάστημα αγοράς. < SC-E7000 > Κωδικός Προϋποθέσεις εμφάνισης Περιορισμός λειτουργίας όταν εμφανίζεται ένα σφάλμα Αντιμετώπιση E010 Ανιχνεύθηκε σφάλμα συστήματος. Δεν παρέχεται ηλεκτρική υποβοήθηση κατά την ποδηλασία. Πατήστε το κουμπί ενεργοποίησης της μπαταρίας για να την ενεργοποιήσετε ξανά. Εάν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με το κατάστημα αγοράς. E013 Εντοπίστηκε ανωμαλία στο firmware της μονάδας κίνησης. Δεν παρέχεται ηλεκτρική υποβοήθηση κατά την ποδηλασία. Επικοινωνήστε με το κατάστημα αγοράς ή έναν αντιπρόσωπο ποδηλάτων. E014 Ο αισθητήρας ταχύτητας μπορεί να έχει εγκατασταθεί σε λανθασμένη θέση. Δεν παρέχεται ηλεκτρική υποβοήθηση κατά την ποδηλασία. Επικοινωνήστε με το κατάστημα αγοράς ή έναν αντιπρόσωπο ποδηλάτων. E020 Εντοπίστηκε ένα σφάλμα επικοινωνίας μεταξύ της μπαταρίας και της μονάδας κίνησης. Δεν παρέχεται ηλεκτρική υποβοήθηση κατά την ποδηλασία. Ελέγξτε αν το καλώδιο ανάμεσα στη μονάδα κίνησης και την μπαταρία είναι σωστά συνδεδεμένο. Εάν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με το κατάστημα αγοράς. Η μπαταρία που έχει συνδεθεί με τη E021 μονάδα κίνησης συμμορφώνεται με τα πρότυπα του Δεν παρέχεται ηλεκτρική υποβοήθηση κατά την ποδηλασία. Επικοινωνήστε με το κατάστημα αγοράς ή έναν τοπικό αντιπρόσωπο ποδηλάτων και ζητήστε βοήθεια. συστήματος αλλά δεν υποστηρίζεται. 60
